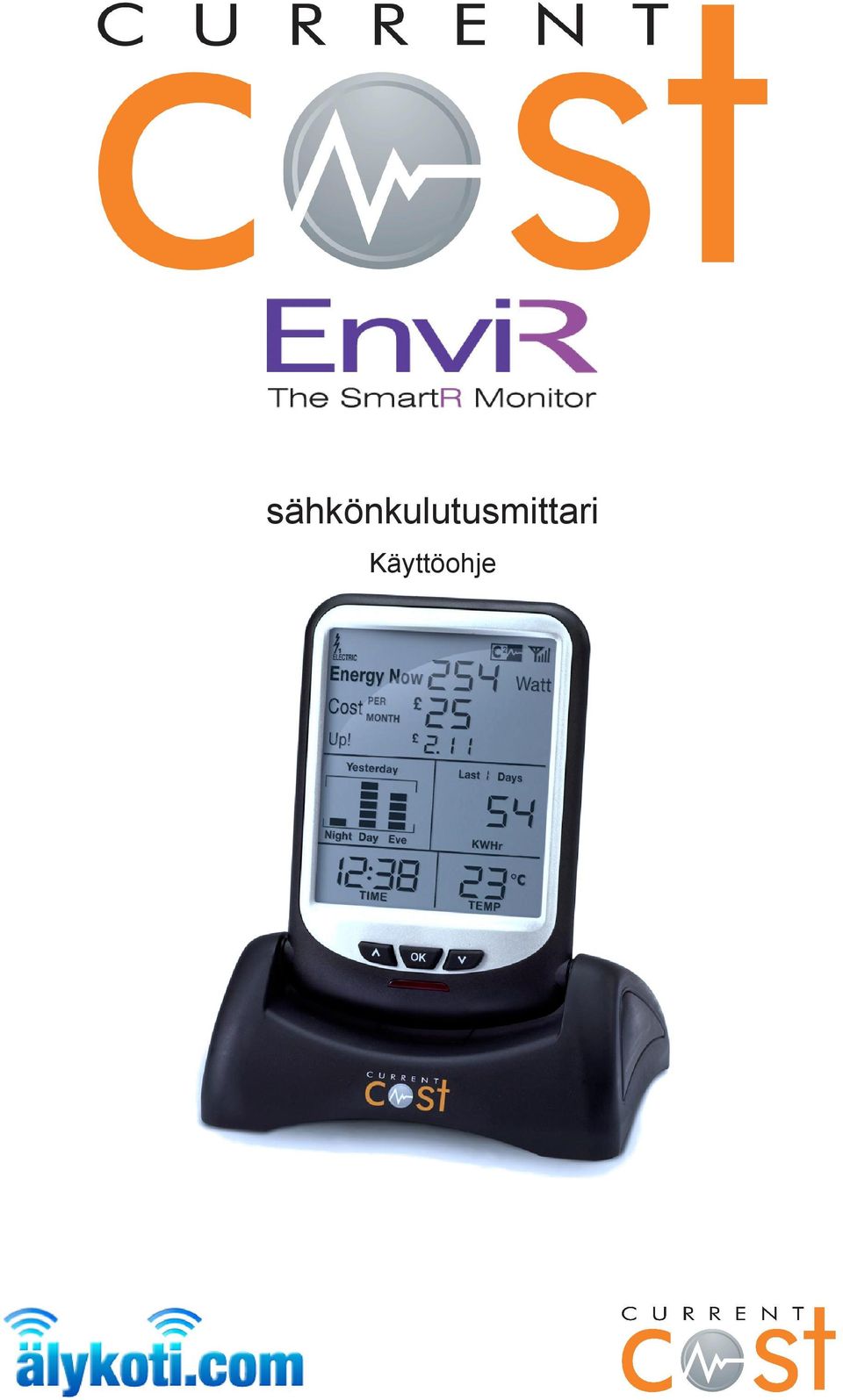

1 sähkönkulutusmittari Käyttöohje

2 Johdanto Kiitos kun valitsit Current Costin energiankulutuksen seurantaan. Kulutuksenseuranta ja sen avulla kulutuksen vähentäminen ei ole vain turhan kulutuksen karsintaa vaan myös liikaa kuluttavien laitteiden tunnistamista. Näin voit vähentää päästöjä ja myös syntyviä laskuja. Current Cost on maailmanlaajuinen toimittaja kotien energianseurantaan liittyvissä ratkaisuissa. Innovatiivisena valmistajana olemme myyneet jo yli laitetta maailmanlaajuisesti. Current Costin tuotteiden avulla voit tunnistaa energiaa tunnistavia laitteita sekä muuttaa turhaa energiaa tuhlaavia tapoja. Emme halua että lopetat laitteiden käytön, haluamme auttaa lopettamaan tuhlaamisen. Current Costin mittarien hienous on siinä, että näet energian kulutuksesi juuri NYT! EnviR arvioi myös paljonko energiaa kuluu päivässä ja kuukaudessa. Se on helppoa: tekemällä pieniä muutoksia tapoihin ja laitteiden käyttöön, voit saavuttaa suuria säästöjä. Pidä EnviR näyttö näkyvissä ja huomaat pian kuinka helppoa ja vaivatonta rahan säästäminen on: - Kytke turha laitteet pois päältä, sammuta turhat valot poistuessasi huoneesta, vältä stand by -tilan käyttöä vanhoissa laitteissa ja näe heti paljonko kulutuksesi muuttui. Voit katsoa paljonko energiaa on kulunut kun poistut kotoa ja palaat takaisin, on yllättävää kuinka paljon energiaa kuluu huomaamattasi.

3 Ennen kuin aloitat - Turvallisuus On tärkeätä seurata ohjeita ja toimia niiden mukaan. Näin takaat laitteesi ja sinun turvallisuuden. EnviR näyttö ei vaadi johtojen vetämistä tai muita asennustoimia, koska lähetin yksikkö ja näyttö kommunikoivat langattomasti. Laite tukee kahta eri anturia kulutuksen mittaamiseen: optista anturia sekä 3-vaihe johdoista tehtävää mittausta. Valitse haluamasi mittaustapa asuntoosi ja sähkömittariisi sopivaksi. Optinen anturi asennetaan sähkömittarin pintaan. 3-Vaihe johdoista suoritettava mittaus tehdään johtojen ympärille asetettavien kourien avulla. 3-vaihe anturit saa asentaa vain sähköalan ammattilainen. Jos sinulla on kysyttävää asennuksesta tai et ole varma kuinka pitäisi toimia ÄLÄ yritä asentaa laitetta itse, vaan käytä sähköasentajaa tai kysy laitteen myyjältä neuvoa. Jos sähkökeskuksessa on jotain epätavallista, irtonaisia johtoja, avoimia johtoja, tummumisen merkkejä tai puutteita johtojen eristyksissä, älä asenna laitetta ja lopeta laitteen käyttö heti ja ota yhteyttä sähköasentajaan. Antureita EI SAA ASENTAA eristämättömään johtoon, vialliseen sähkökeskukseen tai muulla tavalla vaaralliseen sähkökeskukseen tai tilaan. Älä yritä korjata EnviR laitteita jos ne rikkoontuvat. Ota yhteyttä myyjään. Älä upota laitteita veteen tai nesteisiin. Kastuneiden laitteiden käyttö on lopetettava heti! Älä aseta laitteita tilaan missä ne voivat olla kovan kuumuuden, höyryn tai äärimmäisen kylmyyden kanssa kosketuksessa. Älä avaa laitetta tai koske mihinkään sähköisiin osiin. Älä lyö tai tiputa laitteita. Jos laite rikkoontuu, älä koske laitteen sisäisiin osiin tai sieltä irronneisiin komponentteihin. Älä käytä tätä laitetta mihinkään muuhun tarkoitukseen, kuin mihin se on suunniteltu.

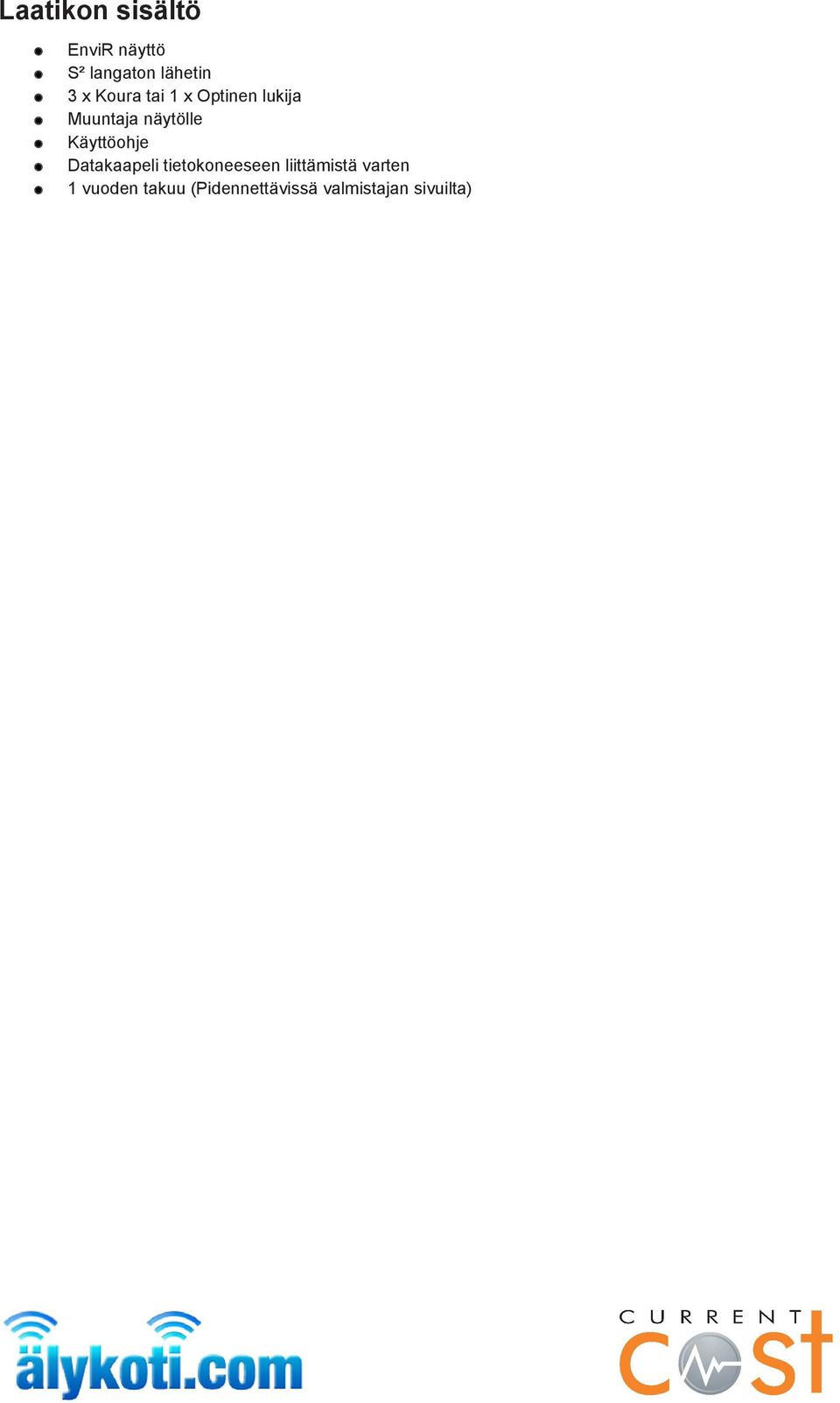

4 Laatikon sisältö EnviR näyttö S² langaton lähetin 3 x Koura tai 1 x Optinen lukija Muuntaja näytölle Käyttöohje Datakaapeli tietokoneeseen liittämistä varten 1 vuoden takuu (Pidennettävissä valmistajan sivuilta)

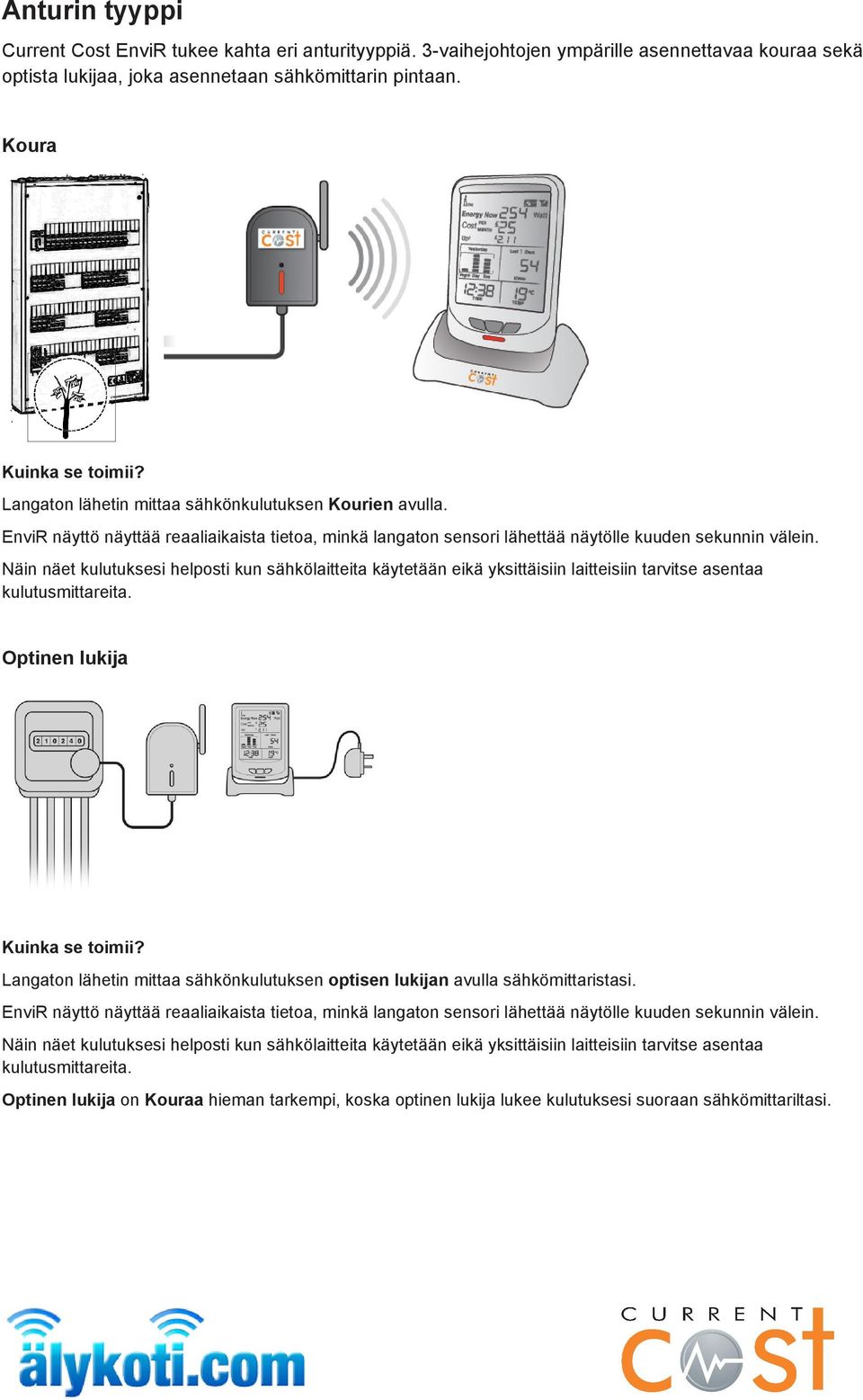

5 Anturin tyyppi Current Cost EnviR tukee kahta eri anturityyppiä. 3-vaihejohtojen ympärille asennettavaa kouraa sekä optista lukijaa, joka asennetaan sähkömittarin pintaan. Koura Kuinka se toimii? Langaton lähetin mittaa sähkönkulutuksen Kourien avulla. EnviR näyttö näyttää reaaliaikaista tietoa, minkä langaton sensori lähettää näytölle kuuden sekunnin välein. Näin näet kulutuksesi helposti kun sähkölaitteita käytetään eikä yksittäisiin laitteisiin tarvitse asentaa kulutusmittareita. Optinen lukija Kuinka se toimii? Langaton lähetin mittaa sähkönkulutuksen optisen lukijan avulla sähkömittaristasi. EnviR näyttö näyttää reaaliaikaista tietoa, minkä langaton sensori lähettää näytölle kuuden sekunnin välein. Näin näet kulutuksesi helposti kun sähkölaitteita käytetään eikä yksittäisiin laitteisiin tarvitse asentaa kulutusmittareita. Optinen lukija on Kouraa hieman tarkempi, koska optinen lukija lukee kulutuksesi suoraan sähkömittariltasi.

6 Tee asennus anturin tyypin mukaan. Jos mittaat kulutuksen 3-vaihe johdoista, siirry kohtaan EnviR ja kourat Asennus. Jos mittaat kulutuksen Optisella lukijalla suoraan sähkömittarista, siirry kohtaan EnviR ja optisen lukijan Asennus Vaihtoehto 1 - EnviR ja kourat - Asennus Näytön asetukset Liitä muuntaja näytön pohjassa olevaan pyöreään liittimeen. Kytke muuntaja pistorasiaan. Näytön Energy Now näyttää viivaa. (EnviR näyttö kannattaa pitää aina päällä, jotta se voi seurata sähkönkulutustasi kokoajan ja pitää yllä sisäistä kelloa) Poista langattoman lähettimen takana oleva muoviliuska. Lähetin aktivoituu. Näyttö näyttää 0 Watts jos näyttö ja lähetin on jo liitetty toisiinsa. Jos näyttö näyttää edelleen viivaa, laitteet on liitettävä yhteen seuraavan ohjeen mukaan: EnviR näytön ja langattoman lähettimen liittäminen Aseta langaton lähetin ja näyttö samaan tilaan. Etsi lähettimen keskeltä upotettu nappi. Pidä kynän kärjellä lähettimen upotettua nappia pohjassa kunnes lähettimen LED-valo on välähtänyt YHDEN KERRAN Napin vapautuksen jälkeen lähettimen valo vilkkuu nopeaan tahtiin minuutin ajan. Jos valo ei ala vilkkumaan, yritä uudelleen. Kun lähettimen ledi vilkkuu, paina ja pidä ALAS-nappia näytöstä kunnes näytön led-valo vilkkuu. Kun vapautat näytön ALAS-napin, näet signaalin etsintä ikonin ruudussa. Kun näyttö on onnistuneesti löytänyt lähettimen, näet ruudussa tekstin 240 (Laite on tunnistanut sähköjärjestelmän jännitteen). JOS laite tunnisti jännitteen väärin, voit asettaa oikean jännitteen seuraavasti: Kun näytössä lukee jännite (esim. 240 ) paina langattoman lähettimen upotettua nappia 3 sekunnin ajan. Napin painalluksen jälkeen vaihtuu näytön seuraava jännitevaihtoehto (esim. 250 ). Paina upotettua nappia uudelleen 3 sekunnin ajan valitaksesi seuraavan jännitteen. Voit vaihtaa jännitteen välillä V. Toista kunnes näytössä on haluttu jännite. Kun laitteet on onnistuneesti liitetty yhteen, ilmestyy näyttöön teksti 0 watts. Yleensä tämä kestää noin 1-2 minuuttia. Näyttöön myös ilmestyy antenni-symboli merkiksi laitteiden langattomasta yhteydestä. 7.

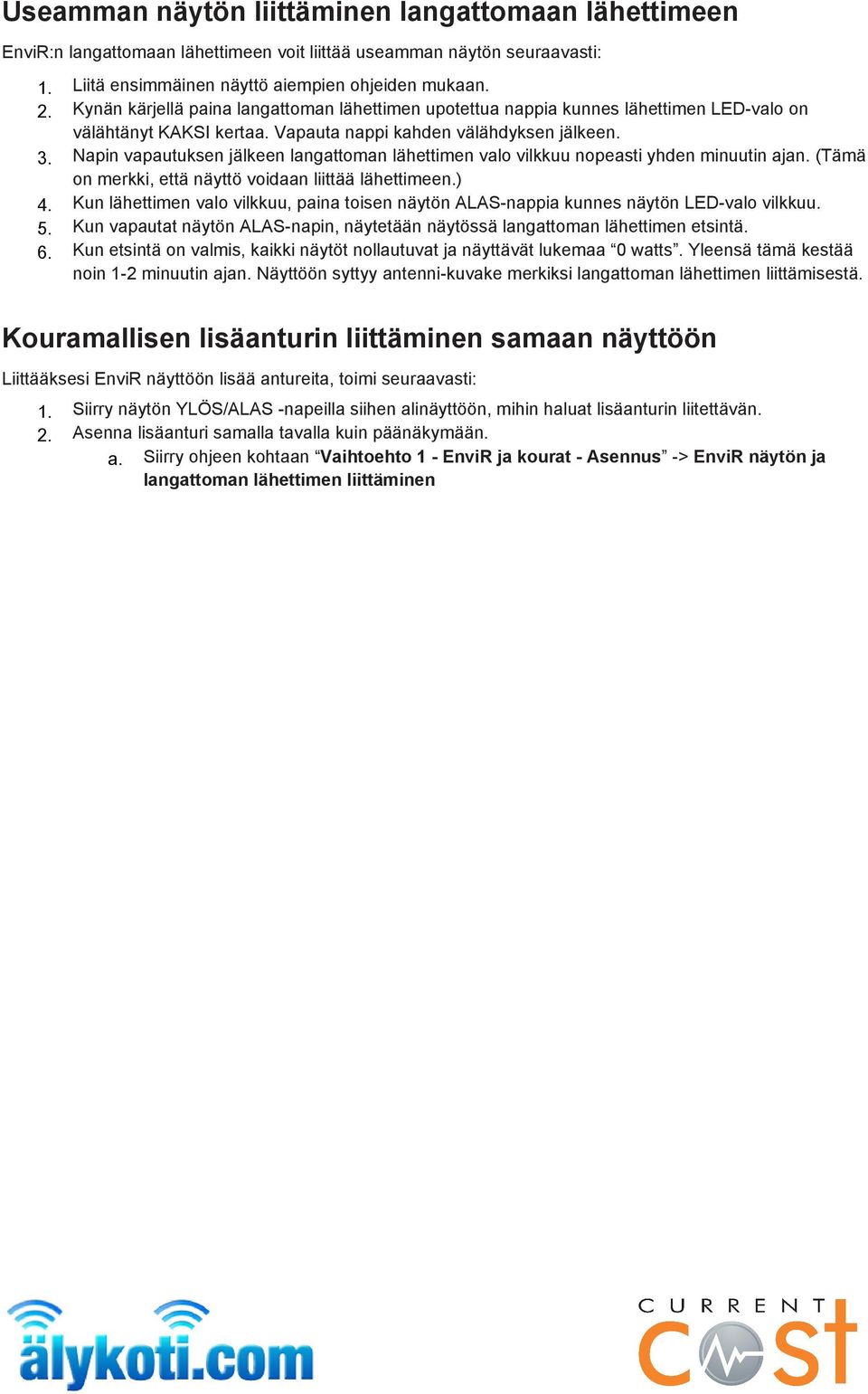

7 Useamman näytön liittäminen langattomaan lähettimeen EnviR:n langattomaan lähettimeen voit liittää useamman näytön seuraavasti: 1. Liitä ensimmäinen näyttö aiempien ohjeiden mukaan. 2. Kynän kärjellä paina langattoman lähettimen upotettua nappia kunnes lähettimen LED-valo on välähtänyt KAKSI kertaa. Vapauta nappi kahden välähdyksen jälkeen. 3. Napin vapautuksen jälkeen langattoman lähettimen valo vilkkuu nopeasti yhden minuutin ajan. (Tämä on merkki, että näyttö voidaan liittää lähettimeen.) 4. Kun lähettimen valo vilkkuu, paina toisen näytön ALAS-nappia kunnes näytön LED-valo vilkkuu. 5. Kun vapautat näytön ALAS-napin, näytetään näytössä langattoman lähettimen etsintä. 6. Kun etsintä on valmis, kaikki näytöt nollautuvat ja näyttävät lukemaa 0 watts. Yleensä tämä kestää noin 1-2 minuutin ajan. Näyttöön syttyy antenni-kuvake merkiksi langattoman lähettimen liittämisestä. Kouramallisen lisäanturin liittäminen samaan näyttöön Liittääksesi EnviR näyttöön lisää antureita, toimi seuraavasti: 1. Siirry näytön YLÖS/ALAS -napeilla siihen alinäyttöön, mihin haluat lisäanturin liitettävän. 2. Asenna lisäanturi samalla tavalla kuin päänäkymään. a. Siirry ohjeen kohtaan Vaihtoehto 1 - EnviR ja kourat - Asennus -> EnviR näytön ja langattoman lähettimen liittäminen

8 Langattoman lähettimen asentaminen 1. Nyt kun langaton lähetin ja näyttö on liitetty toisiinsa, liitä anturi langattomaan lähettimeen. Kourat liitetään jokainen omaan liittimeen langattoman laitteen pohjassa. Kourien järjestyksellä ei ole merkitystä. 2. Ota langaton lähetin ja sen anturit mukaan ja siirry tilaan, missä sähkökeskuksesi sijaitsee. a. TÄRKEÄTÄ! Mikään metallinen osa tai kytkentäjohdon sisällä oleva metallijohdin eivät saa näkyä. Myöskään liittimien metalliosat eivät saa näkyä tai olla kosketettavissa. Viallista laitetta, anturia tai liitosjohtoa ei saa asentaa! Väärin liitettyjä antureita ei saa asentaa! Ota tarvittaessa yhteyttä sähköasentajaan tai laitteen myyjään, jos tarvitse apua asennuksessa. 3. Valitse 3-vaihe johdoista kohta, missä niiden ympärillä on tarpeeksi tilaa kourille. Avaa kourien leuat painalla ja aseta kourat 3-vaihe johtojen ympärille! Kourat eivät saa painaa tai puristaa johtimia, vaan ne asettuvat johtojen eristeen ympärille. 4. Aseta langaton lähetin sähkökeskukseesi sopivaan paikkaan. Langaton lähetin on kiinnitettävä ettei se pääse tippumaan tai jännittämään kourien johtomia. Heti kun anturit on asennettu johtojen ympärille, alkaa EnviR näyttä toimimaan ja näyttämään sähkönkulutusta. TÄRKEÄTÄ! Johtojen ympärille asetettavat anturit saa asentaa vain sähköasentaja. Antureita ei saa asentaa viallisten tai eristämättömien 3-vaihe johtojen ympärille. Anturit eivät saa olla ole yhteydessä 3-vaihe johtojen sisällä olevaan metallijohtimiin, vaan ne asennetaan 3-vaihe

9 johtojen ympärillä olevan eristeen ympärille.

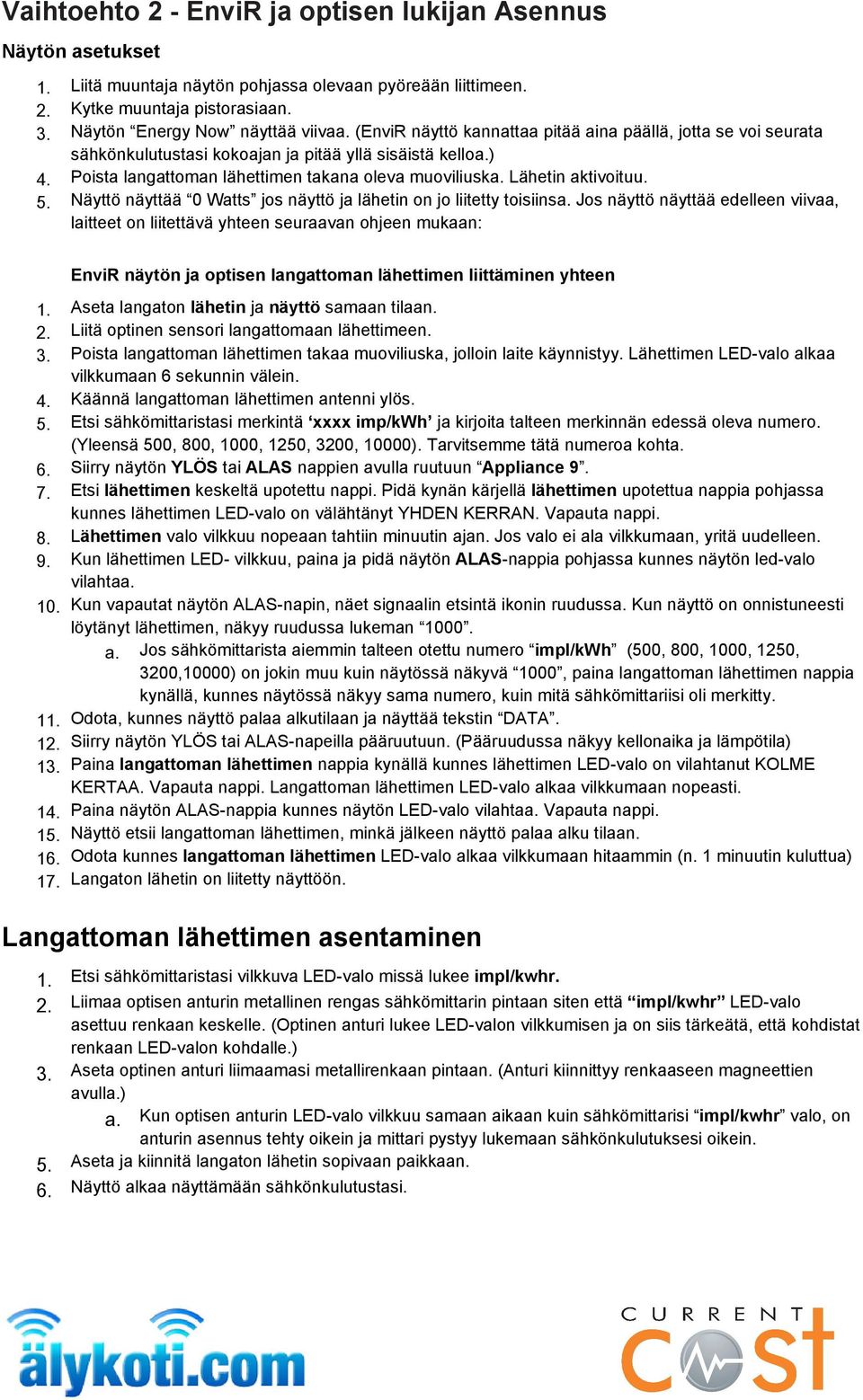

10 Vaihtoehto 2 - EnviR ja optisen lukijan Asennus Näytön asetukset 1. Liitä muuntaja näytön pohjassa olevaan pyöreään liittimeen. 2. Kytke muuntaja pistorasiaan. 3. Näytön Energy Now näyttää viivaa. (EnviR näyttö kannattaa pitää aina päällä, jotta se voi seurata sähkönkulutustasi kokoajan ja pitää yllä sisäistä kelloa.) 4. Poista langattoman lähettimen takana oleva muoviliuska. Lähetin aktivoituu. 5. Näyttö näyttää 0 Watts jos näyttö ja lähetin on jo liitetty toisiinsa. Jos näyttö näyttää edelleen viivaa, laitteet on liitettävä yhteen seuraavan ohjeen mukaan: EnviR näytön ja optisen langattoman lähettimen liittäminen yhteen 1. Aseta langaton lähetin ja näyttö samaan tilaan. 2. Liitä optinen sensori langattomaan lähettimeen. 3. Poista langattoman lähettimen takaa muoviliuska, jolloin laite käynnistyy. Lähettimen LED-valo alkaa vilkkumaan 6 sekunnin välein. 4. Käännä langattoman lähettimen antenni ylös. 5. Etsi sähkömittaristasi merkintä xxxx imp/kwh ja kirjoita talteen merkinnän edessä oleva numero. (Yleensä 500, 800, 1000, 1250, 3200, 10000). Tarvitsemme tätä numeroa kohta. 6. Siirry näytön YLÖS tai ALAS nappien avulla ruutuun Appliance Etsi lähettimen keskeltä upotettu nappi. Pidä kynän kärjellä lähettimen upotettua nappia pohjassa kunnes lähettimen LED-valo on välähtänyt YHDEN KERRAN. Vapauta nappi. 8. Lähettimen valo vilkkuu nopeaan tahtiin minuutin ajan. Jos valo ei ala vilkkumaan, yritä uudelleen. 9. Kun lähettimen LED- vilkkuu, paina ja pidä näytön ALAS-nappia pohjassa kunnes näytön led-valo vilahtaa. 10. Kun vapautat näytön ALAS-napin, näet signaalin etsintä ikonin ruudussa. Kun näyttö on onnistuneesti löytänyt lähettimen, näkyy ruudussa lukeman a. Jos sähkömittarista aiemmin talteen otettu numero impl/kwh (500, 800, 1000, 1250, 3200,10000) on jokin muu kuin näytössä näkyvä 1000, paina langattoman lähettimen nappia kynällä, kunnes näytössä näkyy sama numero, kuin mitä sähkömittariisi oli merkitty. 11. Odota, kunnes näyttö palaa alkutilaan ja näyttää tekstin DATA. 12. Siirry näytön YLÖS tai ALAS-napeilla pääruutuun. (Pääruudussa näkyy kellonaika ja lämpötila) 13. Paina langattoman lähettimen nappia kynällä kunnes lähettimen LED-valo on vilahtanut KOLME KERTAA. Vapauta nappi. Langattoman lähettimen LED-valo alkaa vilkkumaan nopeasti. 14. Paina näytön ALAS-nappia kunnes näytön LED-valo vilahtaa. Vapauta nappi. 15. Näyttö etsii langattoman lähettimen, minkä jälkeen näyttö palaa alku tilaan. 16. Odota kunnes langattoman lähettimen LED-valo alkaa vilkkumaan hitaammin (n. 1 minuutin kuluttua) 17. Langaton lähetin on liitetty näyttöön. Langattoman lähettimen asentaminen 1. Etsi sähkömittaristasi vilkkuva LED-valo missä lukee impl/kwhr. 2. Liimaa optisen anturin metallinen rengas sähkömittarin pintaan siten että impl/kwhr LED-valo asettuu renkaan keskelle. (Optinen anturi lukee LED-valon vilkkumisen ja on siis tärkeätä, että kohdistat renkaan LED-valon kohdalle.) 3. Aseta optinen anturi liimaamasi metallirenkaan pintaan. (Anturi kiinnittyy renkaaseen magneettien avulla.) a. Kun optisen anturin LED-valo vilkkuu samaan aikaan kuin sähkömittarisi impl/kwhr valo, on anturin asennus tehty oikein ja mittari pystyy lukemaan sähkönkulutuksesi oikein. 5. Aseta ja kiinnitä langaton lähetin sopivaan paikkaan. 6. Näyttö alkaa näyttämään sähkönkulutustasi.

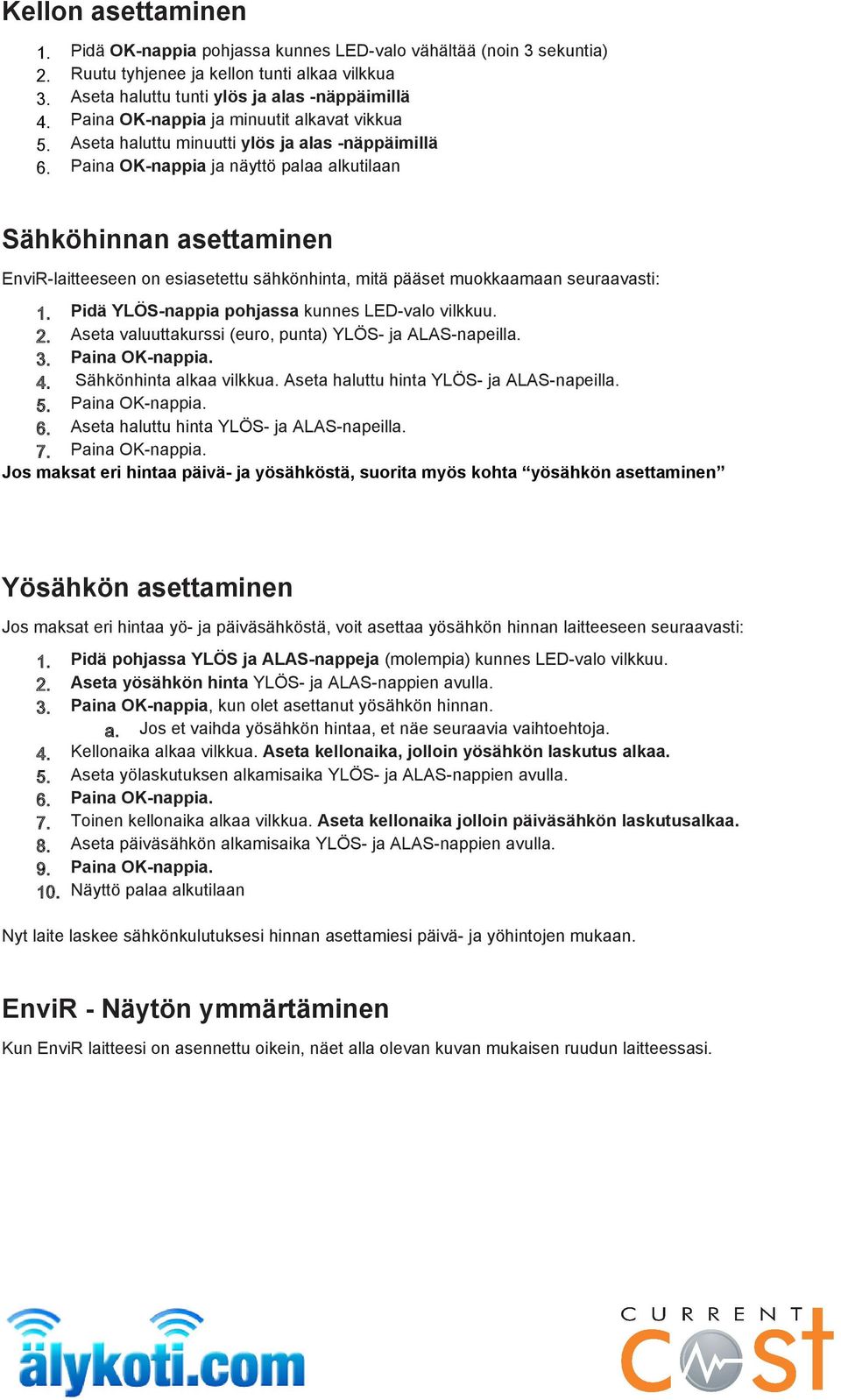

11 Kellon asettaminen 1. Pidä OK-nappia pohjassa kunnes LED-valo vähältää (noin 3 sekuntia) 2. Ruutu tyhjenee ja kellon tunti alkaa vilkkua 3. Aseta haluttu tunti ylös ja alas -näppäimillä 4. Paina OK-nappia ja minuutit alkavat vikkua 5. Aseta haluttu minuutti ylös ja alas -näppäimillä 6. Paina OK-nappia ja näyttö palaa alkutilaan Sähköhinnan asettaminen EnviR-laitteeseen on esiasetettu sähkönhinta, mitä pääset muokkaamaan seuraavasti: 1. Pidä YLÖS-nappia pohjassa kunnes LED-valo vilkkuu. 2. Aseta valuuttakurssi (euro, punta) YLÖS- ja ALAS-napeilla. 3. Paina OK-nappia. 4. Sähkönhinta alkaa vilkkua. Aseta haluttu hinta YLÖS- ja ALAS-napeilla. 5. Paina OK-nappia. 6. Aseta haluttu hinta YLÖS- ja ALAS-napeilla. 7. Paina OK-nappia. Jos maksat eri hintaa päivä- ja yösähköstä, suorita myös kohta yösähkön asettaminen Yösähkön asettaminen Jos maksat eri hintaa yö- ja päiväsähköstä, voit asettaa yösähkön hinnan laitteeseen seuraavasti: 1. Pidä pohjassa YLÖS ja ALAS-nappeja (molempia) kunnes LED-valo vilkkuu. 2. Aseta yösähkön hinta YLÖS- ja ALAS-nappien avulla. 3. Paina OK-nappia, kun olet asettanut yösähkön hinnan. a. Jos et vaihda yösähkön hintaa, et näe seuraavia vaihtoehtoja. 4. Kellonaika alkaa vilkkua. Aseta kellonaika, jolloin yösähkön laskutus alkaa. 5. Aseta yölaskutuksen alkamisaika YLÖS- ja ALAS-nappien avulla. 6. Paina OK-nappia. 7. Toinen kellonaika alkaa vilkkua. Aseta kellonaika jolloin päiväsähkön laskutusalkaa. 8. Aseta päiväsähkön alkamisaika YLÖS- ja ALAS-nappien avulla. 9. Paina OK-nappia. 10. Näyttö palaa alkutilaan Nyt laite laskee sähkönkulutuksesi hinnan asettamiesi päivä- ja yöhintojen mukaan. EnviR - Näytön ymmärtäminen Kun EnviR laitteesi on asennettu oikein, näet alla olevan kuvan mukaisen ruudun laitteessasi.

12 Vasen yläreuna - Kuinka monta anturia asennettu ( 3=jos käytät kouria, 1=jos käytät optista lukijaa) Ylärivi näyttää paljonko kulutat sähköä juuri NYT. Testaa kytkemällä valoja tai sähkölaitteita päälle ja pois. Kulutuslukema päivittyy muutamassa sekunnissa. Oikea ylöreuna - Antenni-kuvake merkitsee, että näyttö vastaanottaa tietoa langattomalta lähettimeltä. Toinen rivi näyttää paljonko nykyisellä kulutuksella rahaa kuluu sähköön. Hinta muuttuu, kun kytket laitteita päälle ja pois. Kulutus vaihtuu automaattisesti ja kertoo paljon kulutat rahaa sähköön päivässä ja kuukaudessa. Kolmas rivi kertoo kuinka paljon kulutuksesi muutos maksaa sinulle, kun kytket laitteita pois ja päälle. Myös sähkönkulutuksen muutos näkyy tällä rivillä. kuvaaja kertoo eilisen kulutuksesi 1. pylväs esittää kulutuksen välillä 23:00-7:00 viime yönä. 2. pylväs esittää kulutuksen välillä 7:00-15:00 eilen. 3. pylväs esittää kulutuksen välillä 15:00-23:00 eilen. Keskellä oikealla Tämä näyttää kwh kertymän eilen, viimeisen 7 päivän aikana ja viimeisen 30 päivän aikana. Näkymä päivittyy automaattisesti 10 sekunnin välein. Voit myös vaihtaa näkymää OK-napin avulla. Kellonaika ja lämpötila näkyy näytössä aina.
