1 RAMI 20 holvimuottijärjestelmä

2 Muottipalkki RAMI 20 (HT20 Plus ) Muottipalkki, jossa on ainutlaatuinen ja toimiva, tuotemerkkisuojattu päätyvahvike Ainutlaatuinen päätysuoja Tehty korkealaatuisesta muovista. Iskunkestävä. Pakkasenkestävä. Sovitettu tarkasti palkinpäiden loveuksiin. Pidentää huomattavasti elinikää. Suojaa tehokkaasti laippojen päiden lohkeamisilta. Ei enää laippojen päiden lohkeamisista aiheutuvaa vahingon vaaraa. Ei pienennä päiden tukipintaa. Laipat Valikoitua kuusipuuta, laatuluokka I - II. Massiivisena poikkileikkauksena, tai kaksinkertaisena liimattuna äärimmäiseen rasitukseen ja/tai äärimmäisiin ilmasto-olosuhteisiin (HT20E Plus ). Uuma Kolmikerros-massiivilevy, liimattu rimakaistoista. Voidaan katkaista mistä tahansa. Voidaan tukea mistä tahansa. Rakennusvalvontaviranomaisten hyväksymä Institut für Bautechnik Berlin. FMPA Quality Control Baden-Württemberg. Paino 5 kg/m. Pituudet cm , max Pituusmerkintä ja valmistusaika Jokaisessa palkissa. Selvästi näkyvissä. Palkit paremmin kontrolloitavissa, työskentely on tehokkaampaa. 2

3 RAMI 3-kerros muottilevy RAMI 3-kerros muottilevyn edut Betoni ei takerru levypintaan. Helppo puhdistaa. Reunasuojaus. Antaa hyvän betonipinnan useiden käyttökertojen jälkeenkin. Levykoot Pituus x leveys (cm) Keskikerros Levypaksuus 21 mm: lamelli keskikerros. Levypaksuus 27 mm: lovettu lauta keskikerros. Korkeimmatkin kestävyysvaatimukset ja betonin ulkonäkövaatimukset täyttävä maailmanlaajuinen huipputuote. Paino 21 mm:n levy n. 10,5 kg/m mm:n levy n. 12,5 kg/m 2. Standardit Liimaus BFU 100 (AW 100). Puulaatu valikoidaan standardin ÖNORM mukaan. Hyvä betonipinta Molemmilla puolilla kestävä melamiinihartsipinnoite n. 130 g/m 2. Kapeista lamelleista valmistetut kerrokset estävät levyn halkeilut. Mittatarkka. Puulaadun valikoimisella on vältetty isot oksanreiät. Absorboiva muottipinta optimoi betonipinnan huokoisuuden. Betonin ulkonäkö on tasainen vaikka yhdistetään pienikokoisia muottilevyjä. Parempi kestävyys Tuotantomenetelmä takaa kestävän levypinnan. Levyn pintakerroksien vuosirenkaat ovat pääasiassa kohtisuorassa, ei häiritseviä kiinnikkeitä. Läpeensä tiiviisti liimatut pinta- ja keskikerrokset, ei sidevannetta päissä. Kovakaan mekaaninen rasitus ei murra pituussuuntaisia sivuja, koska keskikerros on liimattu ulkoreunaan saakka. Vettähylkivä reunasuojaus. Voidaan sahata mistä tahansa levyä heikentämättä. Levypaksuus pysyy täsmälleen samana. Toimitetaan työmaalle aluspuihin sidottuina sopivankokoisina, 50 kpl:n, nippuina. 3

4 Rami 20 -holvimuottijärjestelmä Europlus - terästuet Pikapudotusmekanismi Pikapudotus säästää aikaa ja vaivaa. Yksi vasaranisku riittää pudottamaan tukea alaspäin kuormituksen vapauttamiseksi 3 mm. Tämä merkitsee myös selvää säästöä tuen huoltokustannuksissa. Patentoidut pikapudotus lukitustapit on valmistettu erikoiskovasta teräksestä ja kiinnitetty tukiin pysyvästi. Kaksoiskierre puhdistaa itsestään kierrettäessä. Käden musertuminen estetty, 10 cm turvaväli DIN 4424 mukainen. Pudotushaarukka Niskapalkkien päissä ja limityskohdissa terästuissa käytetään pudotushaarukkaa. Purettaessa Iyödään vasaralla pudotushaarukan kiilaan ja pudotuspää putoaa 6 cm. Näin tulee sopivan kokoinen tila muotin ja laatan väliin, jotta koolauspalkit ja muottilevyt on helppo poistaa. Kiertolevy, jousikiinnitys Kiertopää, pulttikiinnitys Välituissa käytetään kierrettävää tukipäätä, joka lukitsee tolpat paikoilleen ja estää tukien kaatumisen. Kiertopäät säästävät niskapalkkeja, koska jatkuvaa naulaamista ei enää tarvita. Kiertopäiden ansiosta myös tukien sijoituksesta niskapalkille tulee keskeinen. Tukijalka Terästuet pystytetään tukijalkojen avulla nopeasti ja vaivattomasti. Näin asennus on alusta alkaen turvallinen ja vakaa. Tukijalat voidaan asentaa myös kulmiin ja seinän vieriin. Alueella, missä tukijalkaa ei voi avata täydellisesti, on kuitenkin suositeltavaa turvallisuussyistä käyttää aputukea, missä tukijalan voi avata esteettä. RAMI 8/20 -haarukkapää 4-suuntainen haarukka, johon sopii yksi jatkuva palkki tai kaksi palkkia rinnan, esim. Iimitettynä palkkijatkoksissa. Haarukkapää voidaan lukita turvallisesti tukeen sokkapultilla. RAMI 8/20 -haarukkapäät sopivat sekä RAMI 20 -puupalkeille että ABM-alumiinipalkeille. 4

5 RAMI 20 soveltuu kaikkiin holvimuotituksiin Joustava ja monipuolinen, selkeä ja helppokäyttöinen. Käytännölliset palkkipituudet, koska sekä niskapalkit että koolauspalkit limittyvät, ne sopivat tarkasti kaikkiin tiloihin. Onpa kyseessä joko suuret avoimet tilat tai ahtaat monimuotoiset rakenteet, muotitus käy vaivattomasti ja sahaamatta. RAMI 20 -järjestelmän tuentana voidaan käyttää terästukia tai tukitorneja. Rami 20 -puupalkki Tekniset tiedot Pituus 2,45/2,90/3,30/3,60/4,90/5,40/5,90 m Paino 5,0 kg/m Sallittu momentti M = 5,0 knm Sallittu leikkausvoima Q = 11,0 kn Sallittu tukivoima = 22 kn Koolaus Niskapalkit Laatan paksuus (cm) Kokonaiskuorma (kn/m 2) Koolausjako (m) 0,40 0,50 Valittu niskapalkkiväli (m) 1,50 1,75 2,00 2,25 2,50 3,00 Maksimi niskapalkkiväli (m) Sallittu maksimi niskapalkkijänne =tukiväli (m) ,87 5,39 5,91 6,43 6,95 7,47 7,99 8,51 9,03 9,61 11,17 12,73 14,29 15,85 3,64 3,47 3,33 3,21 3,10 3,01 2,93 2,86 2,79 2,73 2,60 2,49 2,39 2,31 3,47 3,30 3,17 3,05 2,95 2,86 2,79 2,72 2,65 2,59 2,47 2,36 2,27 2,20 2,34 2,22 2,12 2,04 1,96 1,89 1,83 1,72 1,62 1,53 1,31 1,15 1,03 0,93 2,17 2,06 1,97 1,89 1,81 1,68 1,57 1,48 1,39 1,31 1,13 0,99 0,88 0,79 2,03 1,93 1,84 1,71 1,58 1,47 1,38 1,29 1,22 1,14 0,98 0,86 0,77 0,69 1,91 1,81 1,65 1,52 1,41 1,31 1,22 1,15 1,08 1,02 0,88 0,77 0,68 0,62 1,81 1,63 1,49 1,37 1,27 1,18 1,10 1,03 0,97 0,92 0,79 0,69 0,62 0,56 1,51 1,36 1,24 1,14 1,06 0,98 0,92 0,86 0,81 0,76 0,66 0,58 0,51 0,46 tuki tukiväli koolausjako niskapalkkiväli Taipumakaavio RAMI 20 Yksiaukkoinen palkki Moniaukkoinen palkki

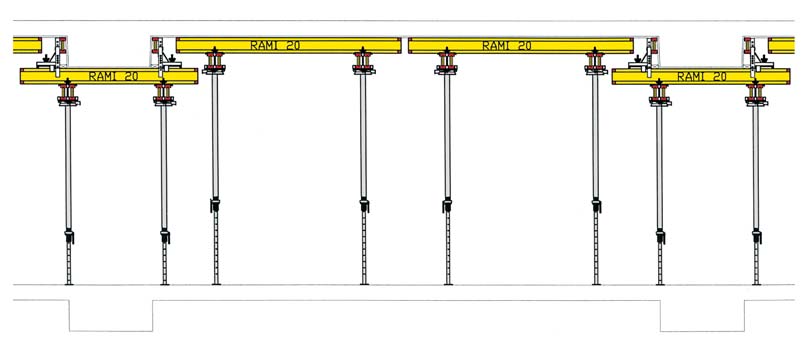

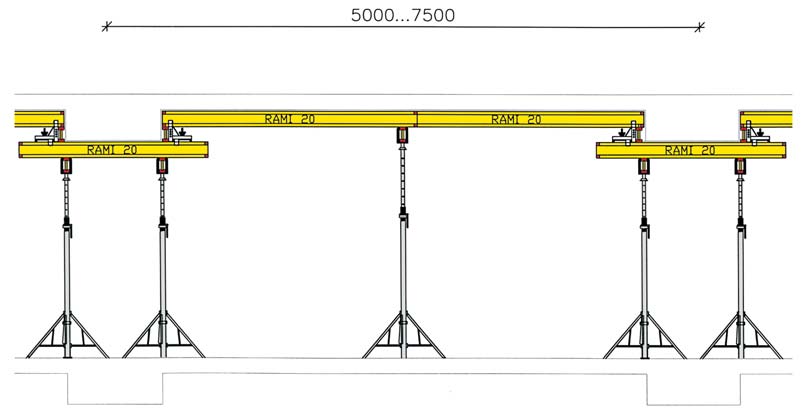

6 Rami 20 -järjestelmän käyttö Asennus Pudotuspäähaarukka Niskapalkin pää Niskapalkin limitys Asennussauva RAMI 20 puupalkki T-pultti Säädä tukien lukitustapit oikeaan korkeuteen Kiinnitä pudotuspäähaarukat tukiin. Niskapalkkien päissä ja limityskohdissa käytetään pudotushaarukkaa, joka tekee purkamisesta nopean ja materiaalia säästävän. Haarukat ovat 4-suuntaisia, joko yksi tai kaksi palkkia rinnakkain. Asennussauva on käytännöllinen apuväline puupalkkien asennus- ja purkutyössä. Terästuet pystytetään tukijalkojen avulla, näin asennus on alusta alkaen turvallinen ja vakaa. Tukijalat voidaan asentaa yhtä hyvin kulmiin kuin seinän viereenkin. Säädä tuet oikeaan korkeuteen. Asenna tarvittavat lisätuet niskapalkkien alle. Lisätuissa käytetään kierrettävää tukipäätä, joka lukitsee tolpat paikoilleen estäen tolppien kaatumisen. Asenna koolauspalkit, tarkista oikea palkkijako käytettävän muottilevyn ja laattapaksuuden mukaan. Huomioi levysaumoihin lisäpalkit. Muottilevyt asennetaan koolauspalkkien päälle. Muottilevynä esim. RAMI 3-kerros puulevy 21x500x2500 (2000) paino 10,5 kg/m 2. Limittämällä RAMI-palkit ne sopivat täsmällisesti kaikkiin tiloihin. Limityspituus on 50 cm yli haarukasta. 6

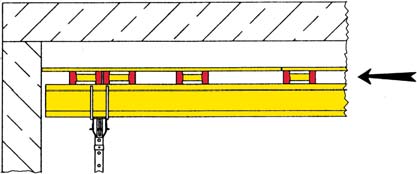

7 Purku Purku aloitetaan poistamalla niskapalkkien välituet. Tukien pikapudotus helpottaa tukien purkua ja pitää ne ehjinä. Koolauspalkit käännetään kyljelleen asennussauvalla. Niskapalkkien päissä olevat pudotuspäähaarukat pudotetaan, vasaran isku kiilaan ja pudotuspää putoaa 6 cm. Koolauspalkit työnnetään yhteen. Levyt poistetaan, jonka jälkeen poistetaan myös koolauspalkit. Viimeiseksi nostetaan niskapalkit pois ja poistetaan tuet. 7

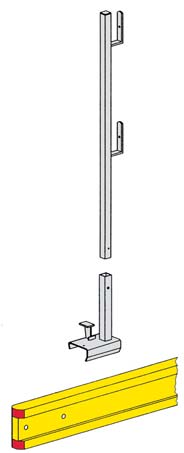

8 Siirto Palkkien ja tukien kuljetuksessa voidaan käyttää Euro-kehikoita. Euro-kehikkoon liitetään pikaliitoksella siirtopyörästö ja kehikko siirretään nosturin ulottuville. Kääntyvä turvakahva Tukipyörä Siirtopyörä Sallittu kuormitus 1200 kg Kaiteet Turvalliset ja helppokäyttöiset kaiteet kuuluvat RAMI 20-järjestelmään. RAMI 20-kaidetuen kiinnike lukittuu helposti ja lujasti kiilaliitoksella RAMI 20 puupalkkiin. RAMI 20-kaidetuen kiinnikettä voidaan käyttää tarvittaessa holvistopparina. Combi kaidetolppa RAMI 20 kaidetuen kiinnikke RAMI 20 puupalkki 8

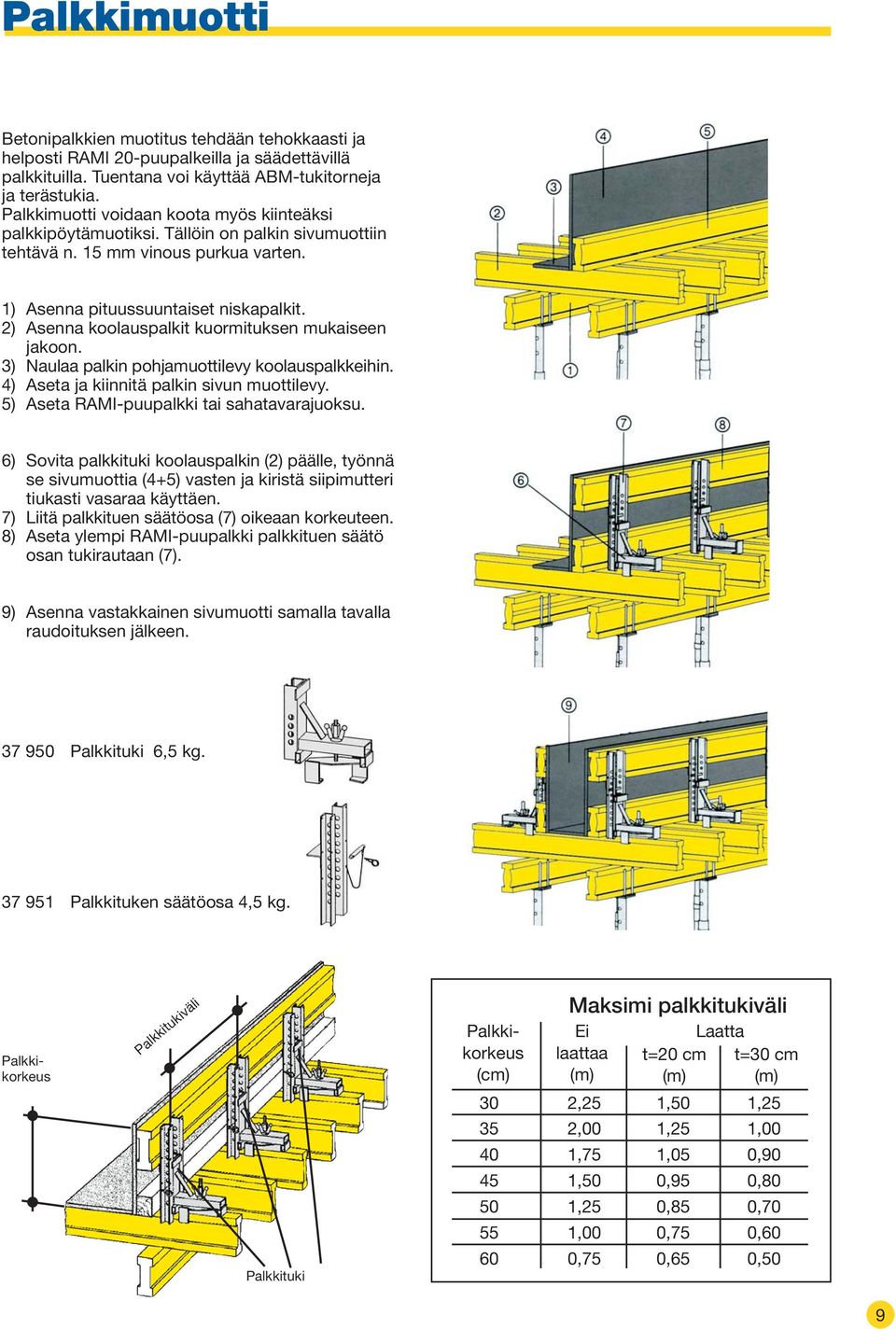

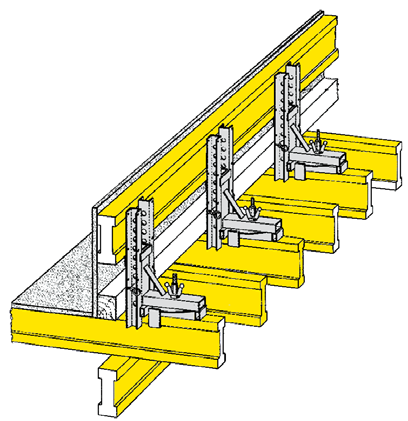

9 Palkkimuotti Betonipalkkien muotitus tehdään tehokkaasti ja helposti RAMI 20-puupalkeilla ja säädettävillä palkkituilla. Tuentana voi käyttää ABM-tukitorneja ja terästukia. Palkkimuotti voidaan koota myös kiinteäksi palkkipöytämuotiksi. Tällöin on palkin sivumuottiin tehtävä n. 15 mm vinous purkua varten. 1) Asenna pituussuuntaiset niskapalkit. 2) Asenna koolauspalkit kuormituksen mukaiseen jakoon. 3) Naulaa palkin pohjamuottilevy koolauspalkkeihin. 4) Aseta ja kiinnitä palkin sivun muottilevy. 5) Aseta RAMI-puupalkki tai sahatavarajuoksu. 6) Sovita palkkituki koolauspalkin (2) päälle, työnnä se sivumuottia (4+5) vasten ja kiristä siipimutteri tiukasti vasaraa käyttäen. 7) Liitä palkkituen säätöosa (7) oikeaan korkeuteen. 8) Aseta ylempi RAMI-puupalkki palkkituen säätö osan tukirautaan (7). 9) Asenna vastakkainen sivumuotti samalla tavalla raudoituksen jälkeen Palkkituki 6,5 kg Palkkituken säätöosa 4,5 kg. Palkkitukiväli Palkkituki Palkkikorkeus Palkkikorkeus (cm) Maksimi palkkitukiväli Ei laattaa (m) 2,25 2,00 1,75 1,50 1,25 1,00 0,75 t=20 cm (m) 1,50 1,25 1,05 0,95 0,85 0,75 0,65 Laatta t=30 cm (m) 1,25 1,00 0,90 0,80 0,70 0,60 0,50 9

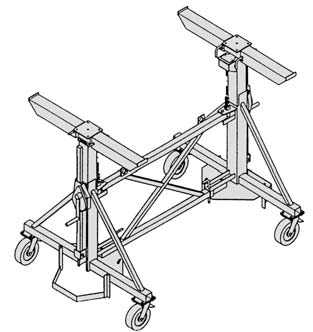

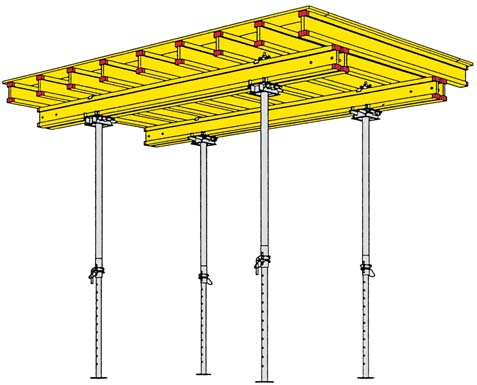

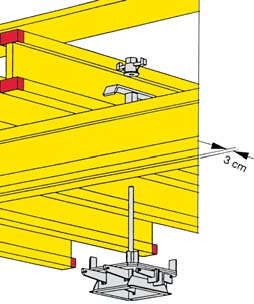

10 Pöytämuotti RAMI 20 -puupalkeista voidaan koota halutun muotoisia ja kokoisia taittuvajalkaisia pöytämuottiyksiköitä. Niskapalkkeina käytetään RAMI 20 -palkit tuplapalkkeina. Tukina käytetään normaalit terästuet yhdistettynä RAMI 20 -pöytäpäihin. Terästuki Kiila RAMI 20-pöytäpää kiinnitetään tukevasti tuplaniskapalkkeihin kiinnityspultilla (D+W 15 kierteinen tanko ja mutterit). Liitos on nopea asentaa ja purkaa vasaralla lyömällä. RAMI 20 -pöytäpää kiinnitetään terästuen laippaan kiilaliitoksella. RAMI 20 -pöytäpää Avaamalla kiila pöytäpään nivel vapautetaan Tuki kääntyy nivelestä 90 Pöytämuotin siirto Pöytämuotin siirtohaarukka 1 t/2.00 m - max kantavuus 1000 kg (10 kn). Orsi: pituus 336 cm korkeus 309 cm Haarukka: pituus 411 cm korkeus 58 cm Pöytämuotin siirtovaunu 10

11 Esimerkkejä RAMI 20 -pöytämuotit: Sekä palkkipöytämuotit että laattapöytämuotit. Betonipalkkien alla RAMI 20 -palkkipöytämuotit. Kentässä RAMI 20 -holvimuottijärjestelmä irtotavarana. RAMI 20 -holvimuottijärjestelmä irtotavarana. 11

12 Rami muottijärjestelmät maahantuonti - myynti - vuokraus - suunnittelu - tekninen neuvonta muotit ja tuentakalustot kaikkeen rakentamiseen Ramirent Oyj, PL 31, Tapulikaupungintie 37, Helsinki. Vaihde
