1 RAMI-TUENTAKALUSTOT TEKNISIÄ TIETOJA

2 RAMI 20 -puupalkit RAMI 20 -puupalkki 1,50 m RAMI 20 -puupalkki 1,80 m RAMI 20 -puupalkki 2,45 m RAMI 20 -puupalkki 2,90 m RAMI 20 -puupalkki 3,30 m RAMI 20 -puupalkki 3,90 m RAMI 20 -puupalkki 4,90 m RAMI 20 -puupalkki 5,40 m RAMI 20 -puupalkki 5,90 m Paino = 5,0 kg/m Qsall = 11,0 kn Msall = 5,0 knm E x l = 450 knm 2 Mitoitustaulukko HT 20 -holvimuotille (lähde: Kaufmann Schalung) Laatan paksuus (cm) Kokonaiskuorma Koolaus Koolausjako (m) (kn/m 2 ) 0,40 0,50 Maksimi niskapalkkiväli (m) 12 4,87 3,64 3, ,39 3,47 3, ,91 3,33 3, ,43 3,21 3, ,95 3,10 2, ,47 3,01 2, ,99 2,93 2, ,51 2,86 2, ,03 2,79 2, ,61 2,73 2, ,17 2,60 2, ,73 2,49 2, ,29 2,39 2, ,85 2,31 2,20 Niskapalkit Valittu niskapalkkiväli (m) 1,50 1,75 2,00 2,25 2,50 3,00 Sallittu maksimi niskapalkki jänne = tukiväli 2,34 2,17 2,03 1,91 1,81 1,51 2,22 2,06 1,93 1, ,36 2,12 1,97 1,84 1,65 1,49 1,24 2,04 1,89 1,71 1,52 1,37 1,14 1,96 1,81 1,58 1,41 1,27 1,06 1,89 1,68 1,47 1,31 1,18 0,98 1,83 1,57 1,38 1,22 1,10 0,92 1,72 1,48 1,29 1,15 1,03 0,86 1,62 1,39 1,22 1,08 0,97 0,81 1,53 1,31 1,14 1,02 0,92 0,76 1,31 1,13 0,98 0,88 0,79 0,66 1,15 0,99 0,86 0,77 0,69 0,58 1,03 0,88 0,77 0,68 0,62 0,51 0,93 0,79 0,69 0,62 0,56 0,46 2

3 GT24-puupalkit GT 24 - puupalkki 1,50m GT 24 - puupalkki 1,80m GT 24 - puupalkki 2,10m GT 24 - puupalkki 2,40m GT 24 - puupalkki 2,70m GT 24 - puupalkki 3,30m GT 24 - puupalkki 3,60m GT 24 - puupalkki 3,90m GT 24 - puupalkki 4,20m GT 24 - puupalkki 4,50m Sallitut kuormitukset L = n zul. Q D zul. Q Z zul. A = 14 kn , zul. Q Z zul. Q D zul. A = 13 kn zul. A = 28 kn zul. M ST = 7,0 knm Paino = 5,9 kg/m Iy = 8000 cm 4 Mitoitustaulukko GT 24 -holvimuotille (lähde: Peri Handbook 2005) zul. A = 20 kn zul. M ST = 4,0 knm Laatan paksuus (cm) Kokonaiskuorma Koolaus Koolausjako (m) (kn/m 2 ) 0,40 0,50 Maksimi niskapalkkiväli (m) 12 5,0 4,44 4, ,5 4,24 3, ,1 4,07 3, ,6 3,93 3, ,1 3,8 3, ,6 3,69 3, ,1 3,59 3, ,7 3,50 3, ,2 3,42 3, ,8 3,35 3, ,9 3,05 2, ,0 2,84 2,64 Niskapalkit Valittu niskapalkkiväli (m) 1,00 1,25 1,50 1,75 2,00 2,25 2,50 3,00 3,50 4,00 4,50 Sallittu maksimi niskapalkki jänne = tukiväli (Ylempää arvoa voi käyttää, kun tuki on niskapalkin solmukohdassa) 3,27 2,99 2,73 2,52 2,23 2,06 1,93 1,76 1,59 1,39 1,24 2,52 2,26 2,09 1,97 1,84 1,73 1,59 1,33 1,14 1,06 0,89 3,12 2,84 2,60 2,31 2,08 1,94 1,83 1,68 1,44 1,26 1,12 2,40 2,16 2,01 1,88 1,75 1,60 1,44 1,20 1,03 0,90 0,80 3,00 2,72 2,46 2,14 1,97 1,85 1,76 1,54 1,32 1,16 1,06 2,30 2,08 1,95 1,79 1,65 1,47 1,32 1,10 0,94 0,83 0,73 2,89 2,61 2,27 2,03 1,86 1,77 1,70 1,42 1,22 1,06 0,95 2,20 2,02 1,86 1,72 1,52 1,35 1,22 1,01 0,87 0,76 0,68 2,80 2,51 2,14 1,94 1,81 1,72 1,58 1,31 1,13 0,99 0,88 2,14 1,96 1,78 1,61 1,41 1,25 1,13 0,94 0,80 0,70 0,63 2,71 2,35 2,04 1,87 1,75 1,63 1,47 1,22 1,05 0,92 0,82 2,08 1,90 1,72 1,50 1,31 1,17 1,05 0,87 0,75 0,66 0,58 2,62 2,20 1,96 1,81 1,71 1,53 1,38 1,15 0,98 0,86 0,76 2,03 1,83 1,64 1,40 1,23 1,09 0,98 0,82 0,70 0,61 0,55 2,54 2,11 1,89 1,76 1,62 1,44 1,29 1,08 0,92 0,81 0,72 1,98 1,77 1,54 1,32 1,15 1,03 0,72 0,77 0,66 0,58 0,51 2,44 2,04 1,84 1,72 1,53 1,36 1,22 1,02 0,87 0,76 0,68 1,94 1,72 1,45 1,24 1,09 0,97 0,87 0,73 0,62 0,54 0,48 2,30 1,96 1,78 1,64 1,43 1,28 1,15 0,96 0,82 0,72 0,64 1,87 1,64 1,37 1,17 1,02 0,91 0,82 0,68 0,59 0,51 0,46 1,90 1,71 1,45 1,24 1,09 0,97 0,87 0,72 0,62 0,54 0,48 1,55 1,24 1,04 0,89 0,78 0,69 0,62 0,52 0,44 0,39 0,35 1,72 1,40 1,17 1,00 0,88 0,78 0,70 0,58 0,50 0,44 0,39 1,52 1,00 0,83 0,71 0,63 0,56 0,50 0,42 0,36 0,31 Rami-tuentakalustot Teknisiä tietoja 3

4 ABM-alumiinipalkit ABM - palkki 2,40 m ABM - palkki 3,00 m ABM - palkki 3,60 m ABM - palkki 4,20 m ABM - palkki 4,80 m ABM - palkki 5,40 m ABM - palkki 6,00 m ABM - palkki 7,20 m 84 Paino = 6,0 kg/m Tukivoima päässä = 25 kn Msall = 12,5 knm I = 906 cm 4 E = 7000 kn/cm ALUMA-alumiinipalkit ALUMA - palkki 91,5 cm ALUMA - palkki 140 cm ALUMA - palkki 183 cm oranssi ALUMA - palkki 244 cm valkoinen ALUMA - palkki 274 cm vihreä ALUMA - palkki 320 cm ruskea, tumma ALUMA - palkki 366 cm sininen ALUMA - palkki 427 cm punainen ALUMA - palkki 488 cm keltainen ALUMA - palkki 549 cm musta ALUMA - palkki 640 cm ruskea, vaalea Jänneväli Sallittu kuormitus 1,20 m 34,2 kn/m 1,50 m 25,1 kn/m 1,80 m 19,9 kn/m 2,10 m 14,6 kn/m 2,45 m 11,1 kn/m Paino = 6,2 kg/m Qsall = 32,5 kn Msall = 9,8 knm I = 703 cm 4 E = 7140 kn/cm Tukivoima (max) = 47,5 kn g x L Taipuma (1-aukko) mm MINI-alumiinipalkit MINI - alumiinipalkki 2 m MINI - alumiinipalkki 3 m MINI - alumiinipalkki 4 m MINI - alumiinipalkki 5 m MINI - alumiinipalkki 6 m Jänneväli Sallittu kuormitus 1,20 m 16,2 kn/m 1,50 m 8,7 kn/m 1,80 m 4,9 kn/m 2,10 m 3,1 kn/m 2,45 m 2,0 kn/m paino = 2,4 kg/m Msall = 2,6 knm Qsall = 17,3 kn I = 114 cm 4 E = 7030 kn/cm 2 85 Tukivoima (max) = 38,9 kn g x L Taipuma (1-aukko) mm

5 Perinteinen puutavaralaudoitus Holvilaudoitus alumiinipalkki + puutavara yhdistelmällä - vaneri 12 mm - koolaus 50 x 100 (2 x 4 ) - puutavara - niskapalkit ALUMA-alumiinipalkki tai vastaava - tuentana terästuet Ohjeellinen mitoitustaulukko tuelle tuleva kuorma < 25 kn Laatan paksuus KOOLAUS 50x100 lappeellaan KOOLAUS 50x100 kantillaan (cm) k/k 250 k/k 250 vähintään 2-aukkoinen vähintään 2-aukkoinen Aluma k/k (m) Terästuet k/k (m) Aluma k/k (m) Terästuet k/k (m) 20 1,10 2,50 1,75 1, ,05 2,30 1,65 1, ,00 2,10 1,60 1, ,95 1,95 1,50 1, ,90 1,80 1,40 1, ,85 1,75 1,35 1, ,80 1,70 1,30 1,05 Seinälaudoitus levymuotilla ja LP-muottisiteillä - vaneri 12 mm tai 22 x 100 lauta 50 x puutavara - LP-muottisidetangot + muottilukot, kiristys muottilukon kiristäjällä Malli A - tavalliset seinät Malli B - vesitiivis - hitsattu laippa ø 60 mm Malli C - kaasutiivis (väestösuojien seinät) - hitsattu laippa ø 30 mm Malli S - sokkelin halkaisu - sitoo muotin ja lukitsee eristelevyn Rapid-muottilukko - valurautainen, sinkitty - kiilalukko Rapid-kiristäjä - valurautainen, sinkitty - kierrekiristeinen Clip-muottilukko - sinkitty, itselukittuva - vaivaton kiristää ja irroittaa Clip-kiristäjä - sinkitty - vain yksi työntö / muottilukko LP-muottisidetanko pystyrivit pituussuunnassa 60 cm välein Muottisidetankojen sijoitus betonimuotissa ylin rivi cm muotin yläosasta keskivälit cm alin rivi cm maasta Rami-tuentakalustot Teknisiä tietoja 5

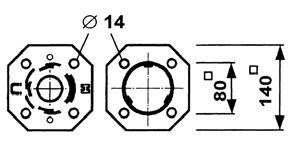

6 Terästuet Hünnebeck Europlus DB/DIN Mitat EUROPLUS tuote-nr. Paino Pituus (mm) (kg) (m) A B C D E F 260 DB/DIN ,7 1,54-2, ,5 300 DB/DIN ,2 1,72-3, ,5 350 DB/DIN ,1 1,98-3, ,65 76,1 410 DB/DIN ,4 2,34-4, ,65 76,1 400 EC ,6 2,24-4, ,1 88,9 Terästukien kuormitustaulukko Sallittu kuormitus (kn) taul. 1 DIN 4421 mukaan taul. 2 Euronormin DIN EN 1065 mukaan Tuen pituus 260 DB/DIN 300 DB/DIN 350 DB/DIN 410 DB/DIN 400 EC (m) ,50 38,0 30,0 1,60 38,0 30,0 1,70 38,0 30,0 1,80 38,0 30,0 39,8 30,0 1,90 38,0 28,8 39,8 30,0 2,00 36,5 26,0 39,8 30,0 30,4 30,0 2,10 34,0 23,6 39,8 27,2 30,4 30,0 2,20 33,0 21,5 39,8 24,8 30,4 28,9 35,0 35,0 2,30 31,0 20,0 39,8 22,7 30,4 26,5 33,5 30,0 35,0 35,0 2,40 29,0 20,0 39,8 20,8 30,4 24,3 33,5 28,5 35,0 35,0 2,50 26,0 20,0 38,8 20,0 30,4 22,4 33,5 26,2 35,0 35,0 2,60 26,0 20,0 35,6 20,0 30,4 20,7 33,5 24,3 35,0 35,0 2,70 32,3 20,0 30,4 20,0 33,5 22,5 35,0 32,9 2,80 29,4 20,0 30,4 20,0 33,5 20,9 35,0 30,6 2,90 26,8 20,0 30,4 20,0 33,5 20,0 35,0 30,0 3,00 24,2 20,0 30,4 20,0 33,5 20,0 35,0 30,0 3,10 30,4 20,0 33,5 20,0 35,0 30,0 3,20 30,4 20,0 33,5 20,0 35,0 30,0 3,30 30,4 20,0 33,5 20,0 35,0 30,0 3,40 29,7 20,0 33,5 20,0 35,0 30,0 3,50 27,1 20,0 33,0 20,0 35,0 30,0 3,60 30,6 20,0 35,0 30,0 3,70 28,2 20,0 35,0 30,0 3,80 26,2 20,0 35,0 30,0 3,90 24,5 20,0 35,0 30,0 4,00 22,9 20,0 35,0 30,0 260 DB/DIN 300 DB/DIN 350 DB/DIN Huom.: Jos käytetään taulukon 1. korkeampia kuormia, on noudatettava seuraavia perussääntöjä erityisen huolellisesti - keskeinen kuormitus tuelle - tuet tasaiselle alustalle - huolellinen kuormitusten laskenta ja kestävä tuentasuunnitelma, tukien sijoitus tarkasti suunnitelman mukaan - koko tuennan tarkastaminen ennen valua 400 EC 6

7 Terästuet Hünnebeck Europlus new EUROPLUS new Sallittu kuorma: Sallittu kuorma: 20 kn Maksimipituuteen asti 30 kn Maksimipituuteen asti Litistyminen estetty Numeroidut reiät 2,50 m 3,00 m 3,50 m 4,00 m 5,50 m 1,50 m 2,50 m 3,00 m 3,50 m 4,00 m Pikapudotuslukitustappi Sisäputken alapään levitys 36,0 kg 28,7 kg EUROPLUS new 20 EUROPLUS new 30 24,2 kg 16,8 kg 20,5 kg 23,7 kg 16,1 kg 19,1 kg 13,1 kg 10,6 kg EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm EUROPLUS new Säätöalue: cm Rami-tuentakalustot Teknisiä tietoja 7

8 Terästuet Hünnebeck A ja Hünnebeck AS Mitat Valmistettu ennen Valmistettu ennen A- ja AS-mallit tuote-nr. Paino Pituus (mm) (kg) (m) A B C D E F A ,7 1,54-2, ,5 A ,5 1,76-3, ,5 A ,4 1,90-3, ,5 A ,4 1,98-3, ,5 A ,2 2,30-4, ,5 AS ,2 2,34-4, ,3 76,1 AS ,2 2,74-4, ,3 76,1 AS ,6 3,08-5, ,3 76,1 Terästukien kuormitustaulukko Sallittu kuormitus (kn) DIN 4421 mukaan A 260 A 300 A 340 A 350 Pituus (m) A 260 A 300 A 340 A 350 A 410 1,50 34,5 1,60 34,5 1,70 34,5 34,5 1,80 34,5 34,5 1,90 34,2 34,5 34,5 2,00 33,7 34,5 34,5 34,5 2,10 33,2 34,5 34,5 34,5 2,20 32,7 34,0 34,5 34,5 2,30 32,2 33,5 34,5 34,5 36,5 2,40 31,7 33,0 34,5 34,5 36,5 2,50 31,2 32,5 34,5 34,5 36,5 2,60 30,5 32,0 34,3 34,3 36,5 2,70 31,5 33,1 33,1 36,5 2,80 31,0 31,9 31,9 36,5 2,90 30,5 30,7 30,7 36,5 3,00 28,8 29,5 29,5 36,0 3,10 28,3 28,3 34,7 3,20 27,0 27,0 33,4 3,30 25,0 25,0 32,1 3,40 23,0 23,0 30,8 3,50 20,0 29,0 3,60 26,9 3,70 24,8 3,80 22,7 3,90 20,6 4,00 18,5 4,10 16,4 Huom! Maksimikuormitusarvoja käytettäessä on noudatettava seuraavia perussääntöjä erityisen huolellisesti - keskeinen kuormitus tuelle - tuet tasaiselle alustalle - huolellinen kuormitusten laskenta ja kestävä tuentasuunnitelma, tukien sijoitus tarkasti suunnitelman mukaan - koko tuennan tarkastaminen ennen valua Pituus (m) AS 410 AS 490 AS 550 2,30 50,0 2,40 46,2 2,50 42,8 2,60 40,5 2,70 38,5 2,80 37,0 47,0 2,90 35,6 44,1 3,00 34,2 41,7 3,10 32,8 40,0 50,0 3,20 31,5 38,0 47,4 3,30 30,2 36,3 44,9 3,40 29,0 34,7 42,5 3,50 27,7 33,1 40,0 3,60 26,6 31,6 38,0 3,70 25,4 30,2 36,0 3,80 24,4 28,8 34,1 3,90 23,4 27,4 32,2 4,00 22,4 26,1 30,3 4,10 21,5 24,8 28,6 4,20 23,5 27,1 4,30 22,3 25,5 4,40 21,2 24,2 4,50 20,1 23,0 4,60 19,1 21,9 4,70 18,1 20,9 4,80 17,2 19,9 4,90 16,5 18,9 5,00 18,1 5,10 17,3 5,20 16,6 5,30 15,9 5,40 15,2 5,50 14,5 AS 410 AS 490 AS 550 8

9 Terästuet Eurex 20 Mitat EUREX 20 tuote-nr. Paino Pituus sisä- ulkoputki putki Sallittu kuormitus (kn) (kg) (m) (mm) (mm) EN 1065 mukaan ,9 1,47-2, ,5 20,0 kaikissa pituuksissa ,3 1,72-3, ,5 20,0 kaikissa pituuksissa ,8 1,97-3,50 61,6 76,1 20,0 kaikissa pituuksissa ,2 2,22-4,00 61,6 76,1 20,0 kaikissa pituuksissa ,6 2,97-5,50 76,1 88,9 20,0 kaikissa pituuksissa Alumiinituet Titan GR TITAN GR tuotenr. Paino Pituus (kg) (m) Titan GR 2 18,0 1,70-2,90 Titan GR ,0 2,90-4,10 Titan GR 6 29,0 4,30-5,50 GR Jatke 100cm ,7 1,00 Päätylevy Säätöruuvin levy Jatkeen liitos päätylevyyn, 8 x Pultti M12x35 Jatkospalaa käytettäessä kuormitustaulukko on voimassa Sallittu kuormitus (kn) tyyppihyväksynnän mukaan (Lähde: Alu-Schalugnsgerüst TITAN, Ischebeck 1999) Tuen Titan GR 2 Titan GR 4 Titan GR 6 pituus L=1,70-2,90m L=2,90-4,10m L=4,30-5,50m (m) (kn) (kn) (kn) 1,70 101,8 1,80 101,8 1,90 101,8 2,00 90,6 2,10 79,3 2,20 71,6 2,30 63,8 2,40 58,3 2,50 52,7 2,60 48,5 2,70 44,2 2,80 40,5 2,90 36,9 93,0 3,00 85,8 3,10 78,7 3,20 69,4 3,30 60,1 3,40 53,7 3,50 47,3 3,60 43,2 3,70 39,0 3,80 35,7 3,90 32,5 4,00 29,9 4,10 27,3 4,20 4,30 45,4 4,40 43,5 4,50 41,6 4,60 39,4 4,70 37,1 4,80 34,5 4,90 31,8 5,00 29,5 5,10 27,2 5,20 25,3 5,30 23,5 5,40 21,9 5,50 20,3 Rami-tuentakalustot Teknisiä tietoja 9

10 Alumiinituet MULTIPROP tuote-nr. Paino Pituus (kg) (m) MP ,0 1,45-2,50 MP ,8 1,95-3,50 MP ,8 2,60-4,80 MP ,7 4,30-6,25 MULTIPROP - kuormitustaulukko Sallittu kuormitus (kn) tyyppihyväksynnän mukaan (Lähde: PERI Handbook 2000) Tuen MP 250 MP 350 MP 480 MP 625 pituus L=1,45-2,50 m L=1,95-3,50 m L=2,60-4,80 m L=4,30-6,25 m (m) Ulkoputki Sisäputki Ulkoputki Sisäputki Ulkoputki Sisäputki Ulkoputki Sisäputki alapäässä alapäässä alapäässä alapäässä alapäässä alapäässä alapäässä alapäässä 1,45 73,3 76,2 1,50 73,3 76,2 1,60 73,3 76,2 1,70 73,3 76,2 1,80 71,7 76,2 1,90 68,6 76,2 1,95 67,0 76,2 88,3 87,4 2,00 65,4 76,2 88,3 87,4 2,10 63,8 74,6 83,0 87,4 2,20 62,2 73,0 77,7 87,4 2,30 61,1 70,5 72,9 86,6 2,40 60,6 67,0 68,6 85,1 2,50 60,0 63,6 64,4 83,5 2,60 61,9 80,7 85,9 71,4 2,70 59,3 77,8 81,2 71,1 2,80 57,5 74,9 76,5 70,8 2,90 55,7 71,9 71,8 70,4 3,00 54,3 68,3 67,1 70,1 3,10 52,9 64,6 63,0 69,4 3,20 51,4 60,0 58,9 68,6 3,30 49,8 55,4 54,8 67,9 3,40 46,4 50,3 52,5 66,2 3,50 42,9 45,1 50,2 64,5 3,60 47,9 62,8 3,70 46,0 58,6 3,80 44,2 54,4 3,90 42,3 50,2 4,00 40,4 46,9 4,10 38,5 43,7 4,20 36,6 40,4 4,30 34,8 38,2 56,2 44,6 4,40 32,9 36,0 54,7 44,6 4,50 31,1 33,7 53,1 44,6 4,60 29,3 31,5 50,9 13,8 4,70 27,4 29,3 48,8 43,0 4,80 25,6 27,1 46,4 42,1 4,90 43,8 41,2 5,00 41,2 40,3 5,10 38,6 38,8 5,20 36,1 37,3 5,30 33,8 35,9 5,40 31,9 34,5 5,50 29,9 33,1 5,60 28,4 31,6 5,70 26,9 30,1 5,80 25,5 28,6 5,90 24,3 27,0 6,00 23,1 25,4 6,10 22,0 24,1 6,20 20,9 22,8 6,25 20,4 22,1 10

11 Tuentatarvikkeita RAMI 8/20 - haarukkapää - 4-suuntainen - RAMI 20 -puupalkeille - ABM -alumiinipalkeille - paino 3,0 kg Terästuen tukijalka Doka - 15,6 kg Pöytämuotin tukipää 30 - sinkitty - siniseksi maalattu - pituus: 44 cm - leveys: 25 cm - korkeus: 30 cm Pudotushaarukka DOKA RAMI 20 - puupalkeille - 5,9kg Multiprop-tukijalka - 9,4 kg Kiinnitysosa DF 20/30 - sinkitty - leveys: 15 cm - korkeus: 12 cm - avainväli: 19 mm Kiertolevy, jousikiinnitys - RAMI 20 - puupalkeille - 0,6 kg Kiilalukko, maalattu Kiilalukko, galv. - 1,8 kg Siirtohaarukan orsi DF 1t - sinkitty - pituus: 336 cm - leveys: 66 cm - korkeus: 309 cm - maks.kantavuus: kg - noudata käyttöohjetta! Välituen haarukka 24 S - GT24 - puupalkeille - 1,7 kg Palkkituki, Doka - RAMI 20 - puupalkeille - 6,9 kg Siirtohaarukka DF 1t, 200 cm Siirtohaarukka DF 1t, 90 cm - sinkitty - pituus: 411 cm - korkeus: 58 cm - maks.kantavuus: kg - noudata käyttöohjetta! Haarukkapää 3 (90/130) - ALUMA -alumiinipalkeille - 1,2 kg Terästuen tukijalka Hünnebeck - 11,2 kg RAMI 20 Pöytäpää - RAMI 20 - puupalkeille - käännettävä - 11,5 kg Palkkituki kg Pöytämuotin siirtovaunu 2t L=2,00 m, Peri Pöytämuotin siirtovaunu 2t L=1,70 m, Peri Pöytämuotin siirtovaunu 2t L=2,00 m, Vepe - min.korkeus: 1,69 m - maks.korkeus: 2,69 m - vaunun leveys: 2,30 m Palkkituen säätöosa - 4,5 kg Palkkikorkeus Palkkitukiväli Palkkituki Maksimi palkkitukiväli Palkki- Ei laatta korkeus laattaa t = 20 cm t = 30 cm (cm) (m) (m) (m) 30 2,25 1,50 1, ,75 1,05 0, ,50 0,95 0, ,35 0,85 0, ,30 0,75 0, ,05 0,65 0, ,80 0,40 0, ,60 0, , , ,35 Rami-tuentakalustot Teknisiä tietoja 11

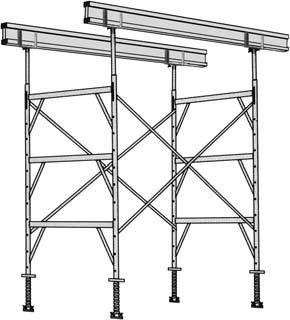

12 ABM-alumiinitukitorni ABM - Kehä x1190 8,7 kg ABM - Kehä x ,1 kg ABM - Säätöruuvi 1 sis. muhvi 6,3 kg ABM - Säätöruuvi 2 6,3 kg ABM - Säätöruuvin haarukka 8/20 3,0 kg Jatkoholkki 0,4 kg Kaksoishaka 0,3 kg Jatkoputki 1140 laatalla 3,3 kg Jatkoputki 1130 ilman laattaa 3,0 kg Jatkoputki 740 mm ilman laattaa 2,3 kg ABM - Ristituki 60x60 L=0,85 m 2,0 kg ABM - Ristituki 120x60 L=1,34 m 2,7 kg ABM - Ristituki 120x120 L=1,70 m 3,4 kg ABM - Ristituki 180x60 L=1,90 m 3,8 kg ABM - Ristituki 180x120 L=2,16 m 4,4 kg ABM - Ristituki 240x60 L=2,47 m 4,9 kg ABM - Ristituki 240x120 L=2,68 m 5,4 kg ABM - Liitin 48x76 2,1 kg a) säätöruuvit molemmissa päissä, laskuvara 20 mm b) säätöruuvi toisessa ja jatkoputki toisessa päässä, laskuvara 20 mm ABM kehä 1200 ABM kehä 1800 ABM-alutorni - yhdistelmätaulukko ABM säätöruuvi Jatkoputki 1140 laatalla Osien paino 8,7 13,1 6,3 3,3 0,3 0,4 2,7 3,4 kg a b mm mm , , , , , , , , , , , , , , , , , , , , , , , ,8 Kaksoishaka Jatkoholkki Ristituki 120/180/ 240 x 60 Ristituki 120/180/ 240 x 120 Paino 12

13 Kuljetus- ja varastointikehikot DOKA verkkokehikko; tukijalat EURO verkkohäkki VEPE verkkokehikko 860 x 1400 mm, 1500 kg VEPE verkkokehikko 860 x 1400 mm, 1000 kg VEPE verkkokehikko 860 x 700 mm, 500 kg DOKA Peltilaatikko 800 x 1200 mm, 1500 kg Kuljetuskehikko TITAN VEPE kehikko, vanerilaidallinen 1000 kg DOKA Avokehikko 830 x 1540 mm, 1100 kg Pyörä TITAN-kehikkoon VEPE - Avokehikko 860 x 1400 mm, 1000 kg VEPE Avokehikko, pieni 860 x 700 mm 500 kg Kiinnitettävä pyörä, DOKA, kork. 230 mm Siirtopyörä DOKA, kork. 320 mm EURO Avokehikko Rami-tuentakalustot Teknisiä tietoja 13

14 Elementtituet Titan RS, RSK ja BKS TITAN tuote-nr. Paino Pituus Ulkoput- Sallittu kuormitus, 45 (kg) (m) ken halk. Puristus Veto (mm) (kn) (kn) Titan RS ,0 1,70-2, Titan RS ,0 2,10-3, Titan RS 3, sinkitty ,0 2,10-3, Titan RSK ,8 0,90-1, Titan RSK ,0 1,80-3, ,6 40 Titan RSK ,0 2,60-4, ,6 40 Titan RSK ,0 4,60-6, ,6-12,5 40 Titan RSK ,0 6,20-7, ,2 40 Titan BKS säätöosa ,0 1,15-1, Titan BKS väliosa 370cm ,0 3, BKS 6 (2 x Säätöosa + 2 x Väliosa 3,70 m) 185,0 9,70-11,10 48,7-31,7-19,0 M 16 x Terästukien ja elementtitukien huoltoja korjaustoimenpiteet Palautuksen yhteydessä tuet tarkastetaan yksitellen tuen kunto tarkastetaan kokeillaan sisäputken liikkuvuus: tuen tulee mennä minimi- ja maksimipituuteensa kokeillaan kierteiden toimivuus varmistetaan, että tuotteessa on oikea tunnistetarra. tehdään huolto ja korjaustoimenpiteet sekä tarvittaessa romutukset: puuttuvat tai vaurioituneet lukitustapit lisätään tai vaihdetaan. Lukitustappina saa käyttää vain valmistajan tuotekohtaisia omia lukitustappeja. Huomioitava, että elementtitukien lukitustapeissa tulee olla putoamaton sokka jos säätöruuvissa on halkeamia tai murtumia tai puuttuu kokonaan, tuote romutetaan jos säätöruuvien ja/tai nivelien välys on niin suuri, että se vaikeuttaa asennustyön tarkkuutta, tuote romutetaan jos tuessa on teräviä klommoja tai pahoin vääntynyt, tuki romutetaan lievät painaumat voidaan pakottaa suoraksi, tukia ei saa lämmittää! Titan RS - elementtitukien osalta on erityisesti huomioitava, että rajoitinruuvi on kunnossa ja estää säätömuhvin kiertämisen yli sallitun säätöalueen (ulkoputken kierteet eivät saa tulla näkyviin) tuessa on em. asiasta varoittava tarra G-lukitustappi + putoamaton sokka Säätömuhvi Säätöä rajoittava rajoitinruuvi Säätömuhvia ei saa koskaan pakottamalla kiertää rajoitinruuvin yli. Säätömuhvi on kierretty yli sallitusta säätöalueesta, jos kierteet tulevat näkyviin. Tarkista rajoitinruuvin kunto. 14

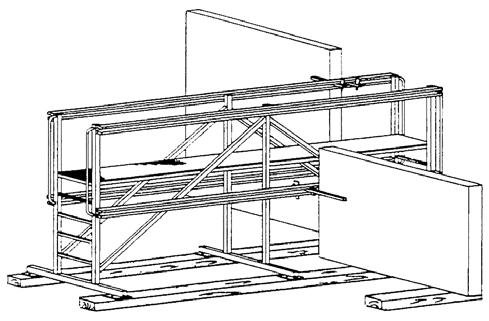

15 Elementtiteline 1. Valitse elementtitelineen paikaksi vaakasuora routimaton ja painumaton paikka. 2. Lukitse jalat paikoilleen ja kiinnitä parrut min. 200x200 tai pelkka 150. Tarvittaessa täytä parrun alusta hiekalla. 2b. Tarkista ovatko kammat oikeinpäin asennusurassa. Lyö kiila ylhäältäpäin viisteitten mukaisesti. 3. Aloita lastaus keskeltä, lastaa vuorotellen molemmin puolin keskilinjan, kiristä kammat elementtiin kiinni (2 kampaa elementin molemmin puolin), varmista, että elementit ovat pystysuorassa. 4. Poista elementit telineestä vuorotellen molemmista päistä. Elementtiteline Kampa molemmin puolin 5. Elementin maksimikoko 3x3 m, maksimipaino kg tai kg, järeät pukit. Parru Jalka Jalka Parru Kampa molemmin puolin Katso Valtioneuvoston asetus (578/2003) Purku Lastaus Purku Elementtiteline Tarkista ovatko kammat oikeinpäin asennusurassa, maalimerkkaus yläpuolella, RAMI-ukko pää ylöspäin. Lyö kiila ylhäältäpäin viisteen mukaisesti. Pilaripannat Pilariasennuspanta sääd. Ø mm Pilariasennuspanta kiinteä (eri kokoja) Rami-tuentakalustot Teknisiä tietoja 15
