1 Pienjännitekojeet Sarja F360, F370, F390, F660 ja F670 Esite F1 FI SCC410002C1801

2 F 360 ja F 370 Sisällysluettelo... Sivu Yleistä, F360 ja F370 Kuvaus, toiminta, käyttösovellutukset... 3 Tekniset tiedot... 5 Asennus-ja käyttöohjeet... 6 Valintataulukot F 360, F F H, F H... 8 LIsävarusteet... 9 Virransyöttökiskot F660 ja F670 Tekniset tiedot F390S Tekniset tiedot Valintataulukot F660, F670 ja F Mitat Vikavirtasuojakytkimien ja asennuskoteloiden mitat Suojaus Vikavirtojen esintyyminen erityyppisissä sähköverkoissa Pienjännitekojeet

3 F 360 ja F 370 Yleistä Kuvaus Vikavirtasuojakytkimissä F 360 ja F 370 on vikavirranmittaukseen summavirtamuuntaja, vikavirtarele ja laukaisumekanismi. Toimii F 360: AC-tyyppi, toimii sinimuotoisella vaihtovirralla. F 362 F 370: A-tyyppi, toimii sekä sinimuotoisella vaihtovirralla että sykkivällä tasavirralla. F 370 sietää syöksyvirtapulsseja 250 A:iin saakka. (pulssin käyrämuoto on 8/20 DIN VDE 0432 osa 2 mukaan). Syöksyvirtapulsseja syntyy ylijännitteiden vaikutuksesta sähköverkossa. Niitä synnyttävät mm salamaniskut ja sähkölaitteiden kytkentäilmiöt kuten loistelamppuvalaisimet, röntgenkoneet ja tyristoriohjatut järjestelmät. Vikavirtsuojakytkimet F 360 ja F 370 voidaan suojata oikosulkuvirtoja vastaan enintään 63 A:n sulakkeella tällöin vikavirtasuojakytkimen katkaisukyky on 6 ka. Sulakkeen tilalla voidaan käyttää myös 63 A:n johdonsuojakatkaisijaa. F 372 Sallittu ympäristön lämpötilan vaihtelualue on + 55 C C F 360 H / F 370 H-malleissa on tehdasasenteinen potentiaalivapaa vaihtoapukosketin. Se toimii saamaan aikaan vikavirtasuojakytkimen pääkoskettimien kanssa. Toiminta Suojaus vaarallisia kehonläpimeneviä vikavirtoja vastaan. kosketettaessa laitteen tai kojeen koteloa/runkoa joka on tullut esimerkiksi eristevian takia jännitteiseksi, tälläin ns. kosketusjännite voi olla vaarallisen suuri (suojaus epäsuoraa kosketusta vastaan). kosketettaessa suoraan kojeen tai laitteen jännitteisiä osia, pitää vikavirta katkaista mahdollisimman nopeati kun vikavirta I n 30 ma (suojaus suoraa kosketusta vastaan). Pulssin käyrämuoto 8/20 Î = 250 A DIN VDE 0432 osa 2 ja IEC Suojaus tulipaloja vastaan Yli 300 ma:n vikavirrat voivat saada suotuisissa olosuhteissa aikaan valokaaren ja sitä kautta tulipalon. Siksi sähkölaitevioista johtuvien tuipalojen ehkäisyyn käytetään enintään (I n 300 ma) vikavirtasuojaa. Käyttösovellutukset Vikavirtasuojakytkimien käyttö kaikkialla missä standardit ja määräykset niitä edellyttävät taikka suosittelevat parantaa sähköasennusten turvallisuutta ja ehkäisee sähklaitevioista johtuvia tulipaloja F360 ja F 370 asennetaan pikakiinnityksellä DIN kiskoon EN , 35 mm. Erillisasenukseen on olemassa asennuskoteloita. Pulssin käyrämuoto IEC (0.5µs/100kHz) Pienjännitekojeet 3

4 F 360 ja F 370 Suojaus erimuotoisia vikavirtoja vastaan AC, A ja B -tyypin vikavirtasuojakytkimillä IEC 755 lisäosa 2 mukaan Vikavirran käyrämuoto Vikavirtasuojan oikea toiminta Tyyppi AC A B Sinimuot. a.c. yhtä-äkkinen hitaasti nouseva yhtä-äkkinen Pulssim. d.c A:lla tai ilman + + hitaasti nouseva Tasainen d.c. + ilmaistaan +. ABB STOTZ-vikavirtasuojakytkimien luokittelu Mallit AC A B F 360 F 370 F 804 F 660 F 390 F 670 F 694 F 270 P 270 F Pienjännitekojeet

5 F 360 ja F 370 Tekniset tiedot Standardit: IEC 61008, EN ja DIN VDE 0664 Napojen lkm: 2 ja 4 napaa Nimellisvirta I n : 16, 25, 40 and 63 A Nimellinen laukaisurajavirta I in : 10, 30, 100, 300, 500 ma Laukaisualue: I n I n Laukaisuaika: 1 x I n : 200 ms; 5 x I n : 40 ms 1 x 1.4 I n : 200 ms; 5 x 1.4 I n : 40 ms 6000 A käytettäessä etukojeena gl 63 A:n sulaketta tai 63 A;n johdonsuokatkaisijaa Oikosulkukestoisuus: Syöksyvirtakestoisuus, ks s. 4: 250 A (pulssin aaltomuoto 8/20) 200 A (aaltorintama 0.5 µs/100 khz) Nimellisjännite U n : 2-napaiset: 230 V 4-napaiset: 230/400 V Max. käyttöjännite U B max : U n + 10% Testipiirin toimintajännite U T : V Eristelujuus DIN VDE 0110 osa 1 ylijänniteluokka: III likaantumisaste: 2 ylijännitepulssi (1.2/50): 4 kv läpilyöntijännitelujuus (50/60 Hz): 2 kv EN 61008, IEC mukaan Taajuus: Hz Kotelo: Muovia, harmaa (RAL 7035) Käyttövipu: sininen Testipainike: valkoinen Kosketussuojaus IP 20 DIN VDE 0100 mukaan: IP 40 (asennuskotelossa) Mitat: DIN koko 1 mukainen (katso s. 14) Asennussyvyys: 68 mm Kiinnitysasento: vapaa Kiinnitys: Pikakiinnitys DIN -kiskoon EN , 35 mm Liittimet: Yhdistelmäliittimet, M 5, soveltuvat moni- ja yksisäikeisille johtimille mm 2 saakka Elinikä: vähintään toimintoa Ilmastokestoisuus DIN IEC 68 osa 2-30: Kosteus lämpö, jaksottainen (55 C/28 jaksoa) Ympäristön lämpötila: + 55 C C Liitäntä: kaapelilla tai virtakiskon avulla Suojaus tahattomalta kosketukselta: DIN VDE 0106 osa 100 Tärinäkestoisuus: IEC 61008, EN Vapaa laukaisu: on Apukosketin Minimi käyttöjännite U B min : 24 V Minimi kykentäteho: 0.1 VA Oikosulkukestoisuus: 230 V 1000 A with S 2... K 6 Eristysjännite DIN VDE 0110, osa 1: 4 kv napojen välillä johdonsuojakatkaisijaan nähden eristelujuus DIN VDE 0110 osat 1 ylijänniteluokka: III likaantumisaaste: 2 syöksyjännite (1.2/50): 4 kv jännite (50/60 Hz): 3 kv Liitimien poikkipinta: enintään 2 x 1.5 mm 2 I th = 25 A AC 14 DC 12 DC 13 U e 400 V 230 V 24 V I e 2 A 6 A 10 A U e 250 V 230 V 110 V I e 1 A 1 A 1.5 A U e 60 V 24 V I e 2 A 4 A Malleissa F 360/F H on tehdasasenteinen apukosketin Siinä on potentiaalivapaa vaihtokosketin joka seuraa F 360/F370:nen pääkoskettimien asentoa. Pienjännitekojeet 5

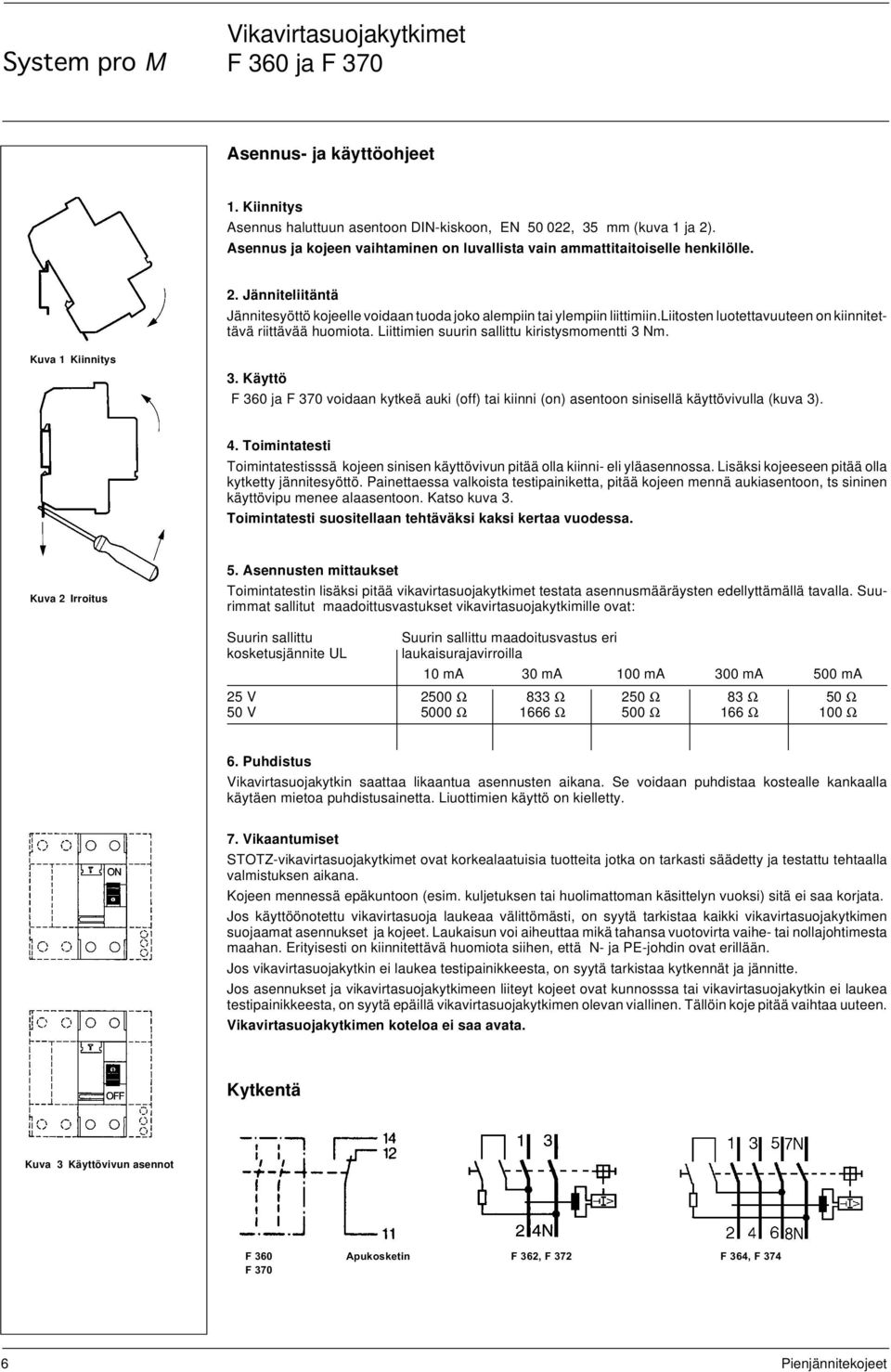

6 F 360 ja F 370 Asennus- ja käyttöohjeet 1. Kiinnitys Asennus haluttuun asentoon DIN-kiskoon, EN , 35 mm (kuva 1 ja 2). Asennus ja kojeen vaihtaminen on luvallista vain ammattitaitoiselle henkilölle. 2. Jänniteliitäntä Jännitesyöttö kojeelle voidaan tuoda joko alempiin tai ylempiin liittimiin.liitosten luotettavuuteen on kiinnitettävä riittävää huomiota. Liittimien suurin sallittu kiristysmomentti 3 Nm. Kuva 1 Kiinnitys 3. Käyttö F 360 ja F 370 voidaan kytkeä auki (off) tai kiinni (on) asentoon sinisellä käyttövivulla (kuva 3). 4. Toimintatesti Toimintatestisssä kojeen sinisen käyttövivun pitää olla kiinni- eli yläasennossa. Lisäksi kojeeseen pitää olla kytketty jännitesyöttö. Painettaessa valkoista testipainiketta, pitää kojeen mennä aukiasentoon, ts sininen käyttövipu menee alaasentoon. Katso kuva 3. Toimintatesti suositellaan tehtäväksi kaksi kertaa vuodessa. Kuva 2 Irroitus 5. Asennusten mittaukset Toimintatestin lisäksi pitää vikavirtasuojakytkimet testata asennusmääräysten edellyttämällä tavalla. Suurimmat sallitut maadoittusvastukset vikavirtasuojakytkimille ovat: Suurin sallittu kosketusjännite UL Suurin sallittu maadoitusvastus eri laukaisurajavirroilla 10 ma 30 ma 100 ma 300 ma 500 ma 25 V 2500 Ω 833 Ω 250 Ω 83 Ω 50 Ω 50 V 5000 Ω 1666 Ω 500 Ω 166 Ω 100 Ω 6. Puhdistus Vikavirtasuojakytkin saattaa likaantua asennusten aikana. Se voidaan puhdistaa kostealle kankaalla käytäen mietoa puhdistusainetta. Liuottimien käyttö on kielletty. 7. Vikaantumiset STOTZ-vikavirtasuojakytkimet ovat korkealaatuisia tuotteita jotka on tarkasti säädetty ja testattu tehtaalla valmistuksen aikana. Kojeen mennessä epäkuntoon (esim. kuljetuksen tai huolimattoman käsittelyn vuoksi) sitä ei saa korjata. Jos käyttöönotettu vikavirtasuoja laukeaa välittömästi, on syytä tarkistaa kaikki vikavirtasuojakytkimen suojaamat asennukset ja kojeet. Laukaisun voi aiheuttaa mikä tahansa vuotovirta vaihe- tai nollajohtimesta maahan. Erityisesti on kiinnitettävä huomiota siihen, että N- ja PE-johdin ovat erillään. Jos vikavirtasuojakytkin ei laukea testipainikkeesta, on syytä tarkistaa kytkennät ja jännitte. Jos asennukset ja vikavirtasuojakytkimeen liiteyt kojeet ovat kunnosssa tai vikavirtasuojakytkin ei laukea testipainikkeesta, on syytä epäillä vikavirtasuojakytkimen olevan viallinen. Tällöin koje pitää vaihtaa uuteen. Vikavirtasuojakytkimen koteloa ei saa avata. Kytkentä Kuva 3 Käyttövivun asennot F 360 Apukosketin F 362, F 372 F 364, F 374 F Pienjännitekojeet

7 F 360 ja F 370 Valintataulukko Nimellis- Nimellis- Tilaustiedot bbn Paino Pakk. vika- virta kpl koko virta I n I in ma A Lajimerkki SSTL no EAN kg kpl F napaiset F F / F / F / F / F / F / F / F / F / F / F napaiset F F / F / F / F / F / F / F / F / F / F / F / F / F napaiset F F / F / F / F / F / F / F / F / F / F / bbn-no F napaiset F F / F / F / F / F / F / F / F / F / F / F / F / Pienjännitekojeet 7

8 apukoskettimella F 360H ja F 370H Valintataulukko Nimellis- Nimellis- Tilaustiedot bbn Paino Pakk. vika- virta kpl koko virta I n I in ma A Lajimerkki SSTL no EAN kg kpl F 362 H 2 napaiset* tehdasasenteinen apukosketin F H F /0.03 H F /0.03 H F /0.03 H F /0.3 H F /0.3 H F 364 H 4 napaiset tehdasasenteinen apukosketin F H F /0.03 H F /0.03 H F /0.03 H F /0.3 H F /0.3 H F /0.3 H bbn-no F 372 H 2 napaiset* tehdasasenteinen apukosketin F H F /0.01 H F /0.03 H F /0.03 H F /0.03 H F /0.3 H F /0.3 H bbn-no F 374 H 4 napaiset* tehdasasenteinen apukosketin F H F /0.03 H F /0.03 H F /0.03 H F /0.3 H F /0.3 H F /0.3 H Pienjännitekojeet

9 Lisävarusteet F 360 ja F 370 Lisävarusteet Kuvaus Tilaustiedot bbn Paino Pakk kpl koko Lajimerkki SSTL no EAN kg kpl Asennuskotelot, IP 20 Kotelo Kotelo12424 Kansi kiinnitetään pohjaosaan ja se on sinetöitävissä. Pohjaosassa on valmiina DIN-kisko, johon kojeet voidaan kiinnittää. 2 mod. Kotelo mod. Kotelo mod. Kotelo for 1 Maadoituskikso (PE) asennuskoteloihin: Kotelo ja Kisko Kotelo Peitelevy DIN-aukkoon, leveys 12 moduulia, (1 Moduuli = 17.5 mm) SZ-BP Asennuskotelot, IP 65 Täydelliset kotelot joissa on mukna DIN-kiskot sekä N/PE-kiskot. Läpivienti- Leveys Tilaustiedot bbn Paino Pakk. aihiot kpl koko Lajimerkki SSTL no EAN kg pcs. 2 x x 27 2-mod. Kotelo Kotelo x x 27 4-mod. Kotelo x x 32 8-mod. Kotelo Kotelo Pienjännitekojeet 9

10 Lisävarusteet F 360 and F 370 Kauvaus Tilaustiedot bbn Pakk koko Lajimerkki SSTL no EAN kpl. ST + STE ST ST-KZS SK 0018 Z 94 S B 91 Merkintäkilvet Merkintätarvikkeet koostuvat läpinäkyvästä kilpikannattimesta (ST) sekä tyhjistä (ST-E) tai numeroiduista (ST-EN) mertkintäkilvistä. Niitä voidaan käyttää kaikkien ABB Stotz johdonsuojakatkaisijoiden, vikavirtasuojakytkimien tai moduulikojeiden merkintään. Kilpikannatin pikakiinnitys ST kpl Merkintäkilpi ST-E arkki 1 arkki = 300 kpl Numeroitu kilpi numerointi ST-EN arkki 1 arkki = 5 x Muoviset merkintäkilvet á 40 kilpeä valmiilla merkinnällä tai ilman merkintää, Niihin voidaan tehdä merkinnät hannkauksen ja vedenkestävällä tussilla tai tulostimella (plotteri). Merkintäkilpi SZ-KZS ilman merkintää Merkintäkilpi SZ-KZS/ numerointi 1-40 Merkintäkilpi SZ-KZS/ numerointi Merkintäkilpi SZ-KZS/ numerointi Merkintäkilpl SZ-KZS/ numerointi Merkintälilpi SZ-KZS/ symboleilla Merkintäkilpi SZ-KZS/ numerointi 2x1-20 Merkintäkilpi SZ-KZS/ numerointi 4x1-10 Merkintäkilpi SZ-KZS/ numerointi 4x11-20 bbn-no.: Pienjännitekojeet

11 Lisävarusteet F 360 ja F 370 Vikavirtasuojakytkimen lukitustavikkeet Käytetään vikavirtasuojakytkimen käyttävivun asennon lukitsemiseen estämään tahaton tai luvaton kiinnija aukiktkentä. Toimenpide lisää käyttöturvallisuutta. Riippulukon sangan halkaisija saa olla enintään 4 mm ja leveys 17 mm. SK 0108 B 91 SA 1 SA 2 SK 0038 B 96 SK 0109 B 91 Käyttö Kiinnikytkennän estäminen: Aukikytkennän estäminen: Tahattoman tai luvattoman käytön estäminen asennus- ja huoltotöiden aikana Käyttöönoton yhteydessä Lukitus kun virransyöttö halutaan katkaista Tahattoman tai luvattoman käsinavaamisen estäminen esim. hälytys-, ilmastointilaitteiden tai tietokoneiden yhteydessä jne. Viritys laukaisun jälkeen vain ammattimiehen toimesta. Kuvaus Tilaustiedot bbn Paino Pakk kpl koko Lajimerkki SSTL no EAN kg kpl Lukiuskappale SA Riippulukko 2 avaim. SA Lukituskappale, riip- SA pulukko, 3 avainta Virransyöttökiskot Poikki- Pituus Napaa Tlaustiedot bbn Paino Pakk. pinta kpl koko mm mm lkm Lajimerkki SSTL no EAN kg kpl SZ-KS 1/56 SK 0118 Z 96 1-vaiheiset Käytetään STOTZ-vikavirtasuojakytkimien F 362/F 372 yhdistämiseen STOTZ S2-sarjan johdonsuojakatkaisijoiden kanssa (S 261, S 271 ja S x 1 SZ-KS 1/ x 1 SZ-KS 2/ SZ-PSB 54 N SZ-PSB 62 N SK 0119 Z 96 SK 0120 Z 96 3-vaiheiset Käytetään STOTZ-vikavirtasuojakytkimien F 364/F 374 yhdistämiseen STOTZ S2-sarjan johdonsuojakatkaisijoiden kanssa (S 263, S 273 ja S ) x 3 SZ-PSB 4 N x 3 SZ-PSB 12 N vaiheiset Käytetään STOTZ -vikavirtasuojakytkimein F 362/F 372 yhdistämiseen STOTZ S2-sarjan johdonsuojakatkaisijoiden kanssa (S 262, S 272 ja S 282) x 2 SZ-PSB 54 N , x 2 SZ-PSB 56 N vaheiset + NA Käytetään STOTZ-vikavirtasuokakytkimien F 364/F 374 yhdistämiseen STOTZ S2-sarjan johdonsuojakatkaisijoiden kanssa (S NA, S NA ja S NA) x 4 SZ-PSB 62 N x 4 SZ-PSB 64 N Pienjännitekojeet 11

12 Vikavirtsuojakytkimet F 660 (AC) ja F 670 (A) Tekniset tiedot F 670, F H Standardit: DIN VDE 0664 Teil11, EN Napaluku: 4-napaiset Nimellisvirrat I n : 80, 100, 125 A Nimelliset toimintarajavirrat I in : 30, 100 ja 300 ma Laukaisuvirta-alue : 0, ,0 I in : 0, ,4 I in L Laukaisuaika: 1 I in : 200 ms 5 I in : 40 ms Laukaisuaika: 1 1,4 I in : 200 ms 5 1,4 I in : 40 ms Oikosulkukestoisuus (Syöksyvirtapulssi 8/20): 250 A Oikosulkukestoisuus: 10 ka (F 660 ja F ja 100 A) kun etukojeena STOTZ-pääkatkaisija S 700-E 100 A tai sulake gg 100 A. F 660- ja F A: kun etukojeena on sulake gg 125 A Nimellisjännite U n : 4-napaiset 230/400 V~ Max. Käyttöjännite U Bmax : U n + 10 % Testipiirin toimintajännte U T : 100 V~ V~ (250 V~, F A) Eristyskoordianaatio: DIN VDE 0110 osat 1 ja 2 Ylijänniteluokka: III, Likaantumisaste: 2 Syöksyjännitekestoisuus U imp (1,2/50): 4 kv Vaihtojännitekestoisuus (50/60 Hz): 2,5 kv Taajuus: Hz Kotelo: Muovia, harmaa Käyttövipu/testipainike: sininen/valkoinen Kotelointiluokkat: IP 20 Mitat: Katso mittakuvia Kaapelit: 2, mm 2 monisäikeinen Mekaaninen elinikä: > toimintoa Ilmastokestoisuus DIN IEC 68 osa 2-30 mukaan: Kostea lämpö, jaksottainen (55 C/28 jaksoa) Ympäristön lämpötila: T max + 55 C, (F A 40 C), T min 25 C Liittimet: Tuppilolliittimet Vapaalaukaisu: on Kiinnitys: DIN-kiskoon Käyttöasento: vapaa 12 Pienjännitekojeet

13 F 390 (S = selektiivinen) Tekniset tiedot F 390, F 390 H Standardit: EN Napaluku: 4-napaiset Nimellisvirta I n : 40 ja 63 A Nimellinen toimintarajavirta I in : 300 ma Laukaisuvirta-alue : 0, ,0 I in : 0, ,4 I in Laukaisuaika 1 I in : ms 2 I in : ms 5 I in : ms ( ms F 694) 500 A: ms Laukaisuaika 1 1,4 I in : 200 ms 5 1,4 I in : 40 ms Oikosulkukestoisuus (Syöksyvirtapulssi 8/20): 5000 A Oikosulkukestoisuus: 10 ka kun etukojeena on sulake gg 100 A tai STOTZ-pääkatkaisija S 700-E 100 A Nimellisjännite U n : 230/400 V~ Max. käyttöjännite U Bmax : U n + 10 % Testipiirin toimintajännite U T : V~ Eristyskoordinaatio DIN VDE 0110 osat 1 ja 2 Ylijänniteluokka: III Likaantumisaste: 2 SSöksyvirtakestoisuus U imp (1,2/50): 4 kv Vaihtojännitekestoisuus (50/60 Hz): 2,5 kv Taajuus: Hz Kotelo: Muovia, harmaa Käyttövipu/testipainike: sininen/valkoinen Kotelointiluokka: IP 20 Mitat Katso mittakuvat Liittimet: mm 2 monisäikeinen Mekaaninen kesto: > toimintoa Ilmastokestoisuus DIN IEC 68 osal 2-30 mukaan: Kestea lämpö, jaksottainen (55 C/28 jaksoa) Käyttölämpötila: T max + 55 C, T min 25 C Vapaa laukaisu Kiinnitys: Käyttöasento: on DIN-kiskoon vapaa Pienjännitekojeet 13

14 F 660 (AC), F 670 (A) ja F 390 (S) F 674 (80 ja 100 A) F 674 (100 A)...LisH SK 0015 B 96 SK 0128 B 00 Valintataulukko Nimellis- Nimlellis- Tilaustiedot Paino. Pakk. vika- virta 1 kpl koko virta I n I gn ma A Lajimerkki SSTL:n no kg kpl. Sarja F 660 ja F 670 F 664, 4-napaiset, AC-tyyppi F /0, , F /0, , F /0, , F /0,1 0, F /0, , F /0, ,270 F 674, 4-napaiset, A-tyyppi F /0, , F /0, , F /0,03* , F /0,1 0, F /0,1 0, F /0,1* 0, F /0, , F /0, , F /0,3* ,42 * apukosketin asennetaan jälkikäteen Sarja F 660 ja F H tehdasasenteisella apukoskettimella F H, 4-napaiset F /0,03 H 0, F /0,03 H F /0,1 H 0, F /0,1 H F /0,3 H 0, F /0,3 H F 674 (125 A) SK 190 B 02 F H, 4-napaiset F /0,03 H 0, F /0,03 H F /0,1 H 0, F /0,1 H F /0,3 H 0, F /0,3 H Apu/hälytyskosketin F 664/ SK 191 B 02 Signalkontakt/Hilfsschalter Kuvaus Tilaustiedot Paino Pakk.- 1 kpl koko Lajimerkki SSTL:n no kg kpl Apu-/hälytyskosketin F664 ja :lle Apu-/hälytyskosketin F 6-S/H 0,04 1 Valintataulukko Nimellis- Nimellis- Tilaustiedot paino Pakk. vika- virta kpl rajavirta I n I gn ma A Lajimerkki SSTL:n nro kg kpl Selektiivinen päävikavirtasuojakytkin F 394, 4-napainen, S-tyyppi S F 394 SK 0005 B F /0, , F /0, ,345 1 Selektiivinen päävikavirtasuojakytkin F H, 4-napainen, S-tyyppi, tehdasasenteinen apukosketin F /0,3 H 0, F /0,3 H 0, Pienjännitekojeet

15 Mittakuvat Mitat (mm) SK 0180 Z 00 F 362 F 364 F H F H F 372 F 374 F H F H F 394 F H F 664, 674 F H, H Asennuskotelot IP 20 Kotelo Kotelo Kotelo12426 Asennuskotelot, IP 65 Kotelo Kotelo Kotelo Pienjännitekojeet 15

16 Vikavirtojen esiintyminen erityyppisissä sähköverkoissa SK 0038 Z 94 SK 0005 Z 97 TN-S jäjestelmä (= 5-johdinjärjestelmä) Nolla- ja suojamaajohdin ovat erillään koko verkossa. TN-C-S järjestelmä Nolla- ja suojamaajohdin on kytketty osassa verkkoa yhteen (PEN). Maasulku 2 Maasulku 1 SK 0040 Z 94 SK 0017 X 95 TT järjestelmä Symbolien selitykset L1, L2, L3 line vaihejohdin PE protection earth PE- eli suojamaajohdin N neutral N- eli nollajohdin PEN PE ja N yhdistetty T terre eli maa I isulation maasta erotettu C combined PE ja N (= PEN) yhdistetty järjestelmässä S separated PE ja N erotettu järjestelmässä... ovat IEC:n suositusten mukaisia termejä Maasulku voidaan havaita vain eristytason valvontalaitteella IT järjestelmä (Maasta erotettu) Vikavirtasuojakytkin toimii vain kaksoismaasulussa, ts kun maasulkuvirta 1 ja 2 esiintyvät yhtäaikaa. ABB Oy Kotimaan tuotemyynti HELSINKI PL 182, Helsinki Puh Fax VAASA PL 612, VAASA Puh Fax Pidätämme itsellemme oikeuden mitta- ja rakennemuutoksiin ilman ennakkoilmoitusta ALUEMYYNTI KAAKKOIS- JA ETELÄ-SUOMI PL 183, Helsinki, Puh , Fax LOUNAIS-SUOMI Kalevantie 35, Turku, Puh , Fax LÄNSI- JA KESKI-SUOMI PL 37, Tampere, Puh , Fax ITÄ-SUOMI PL 1300, Kuopio, Puh , Fax POHJOIS-SUOMI Pienjännitekojeet PL 485, Oulu, Puh , Fax Esite F1 FI SCC410002C1801 Waasa Graphics Oy, Vaasa
