Kantavat poimulevyt Asennusohje

Transkriptio

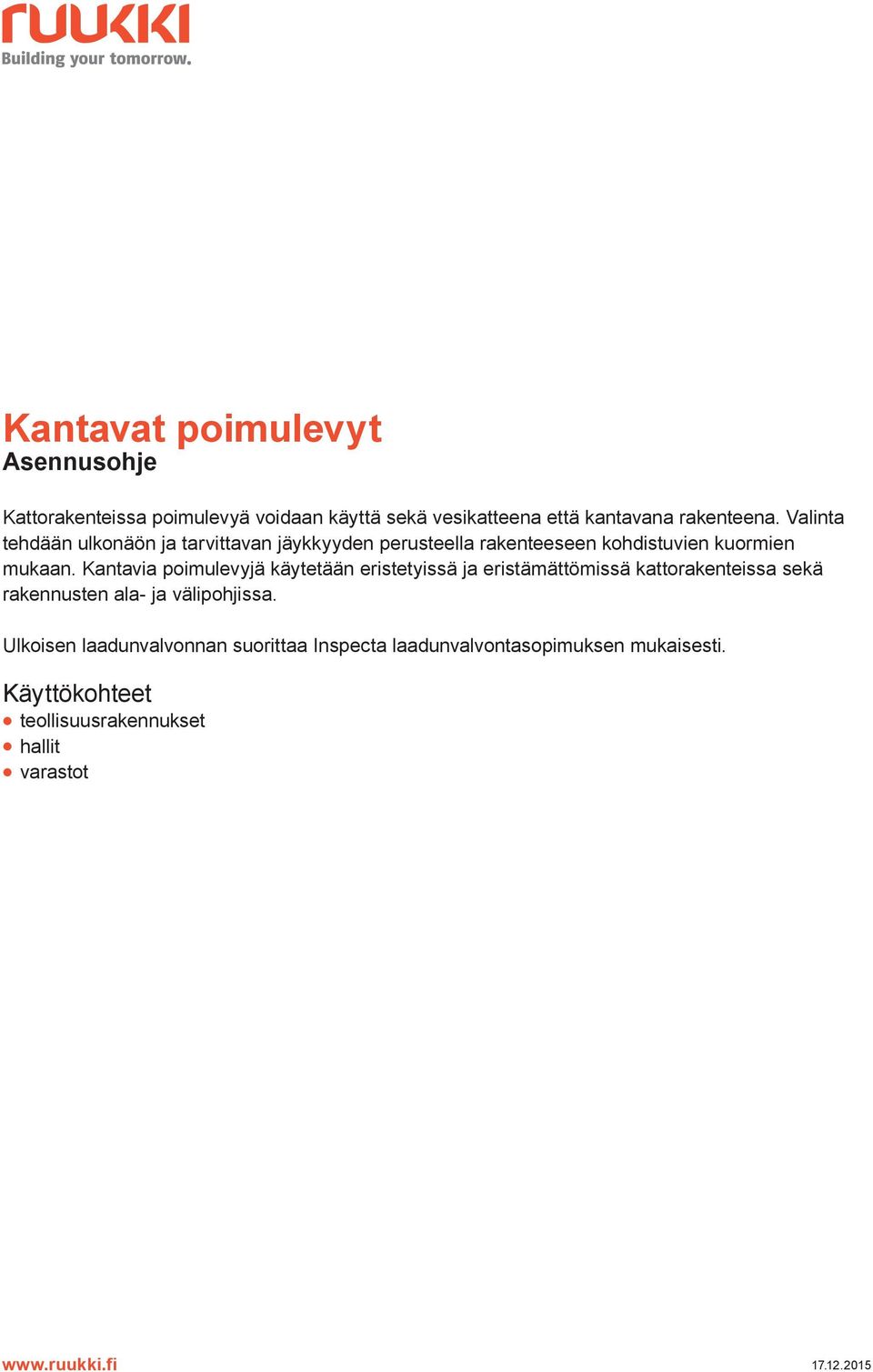

1 Kantavat poimulevyt Asennusohje Kattorakenteissa poimulevyä voidaan käyttä sekä vesikatteena että kantavana rakenteena. Valinta tehdään ulkonäön ja tarvittavan jäykkyyden perusteella rakenteeseen kohdistuvien kuormien mukaan. Kantavia poimulevyjä käytetään eristetyissä ja eristämättömissä kattorakenteissa sekä rakennusten ala- ja välipohjissa. Ulkoisen laadunvalvonnan suorittaa Inspecta laadunvalvontasopimuksen mukaisesti. Käyttökohteet teollisuusrakennukset hallit varastot

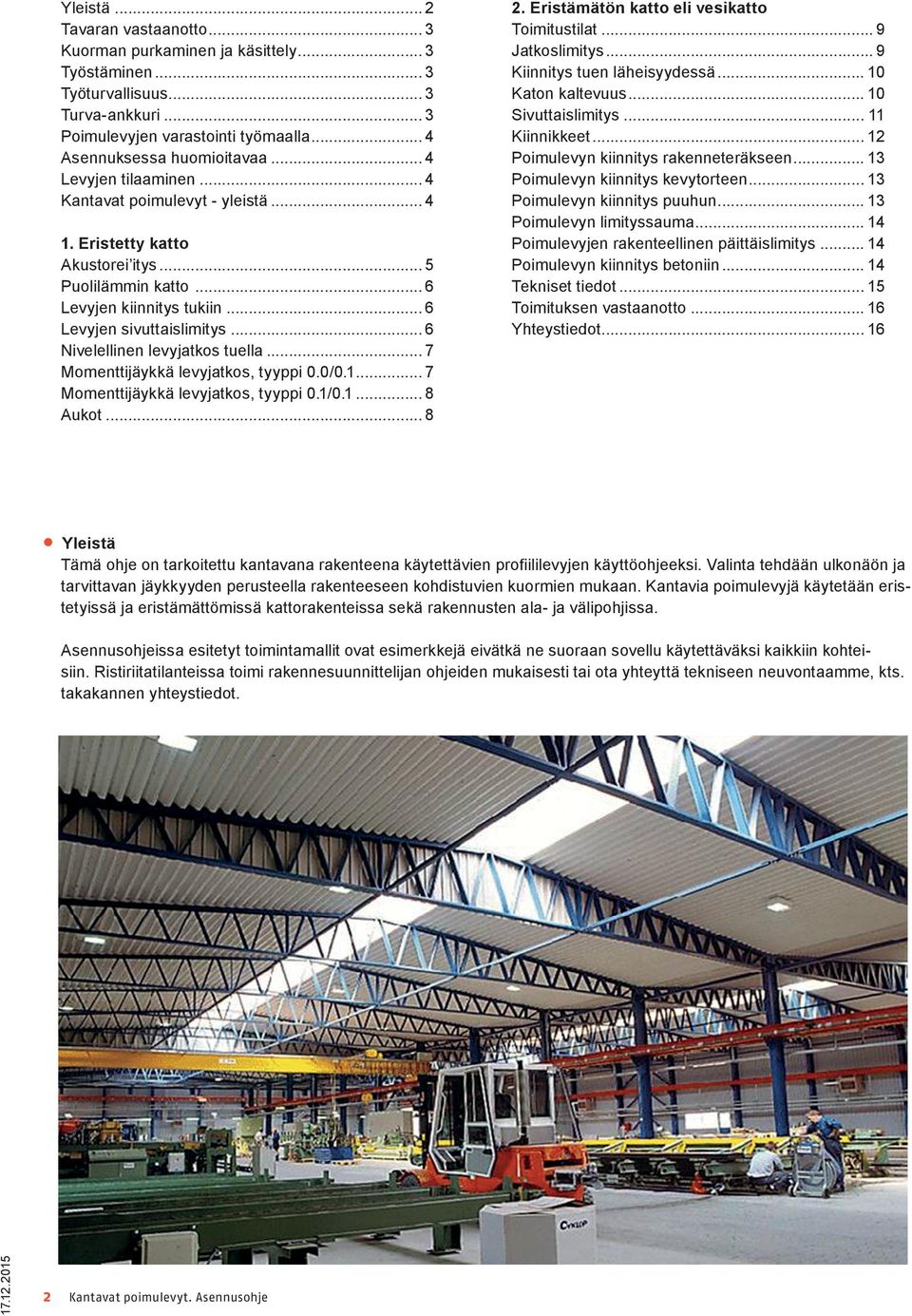

2 Yleistä... 2 Tavaran vastaanotto... 3 Kuorman purkaminen ja käsittely... 3 Työstäminen... 3 Työturvallisuus... 3 Turva-ankkuri... 3 Poimulevyjen varastointi työmaalla... 4 Asennuksessa huomioitavaa... 4 Levyjen tilaaminen... 4 Kantavat poimulevyt - yleistä Eristetty katto Akustorei itys... 5 Puolilämmin katto... 6 Levyjen kiinnitys tukiin... 6 Levyjen sivuttaislimitys... 6 Nivelellinen levyjatkos tuella... 7 Momenttijäykkä levyjatkos, tyyppi 0.0/ Momenttijäykkä levyjatkos, tyyppi 0.1/ Aukot Eristämätön katto eli vesikatto Toimitustilat... 9 Jatkoslimitys... 9 Kiinnitys tuen läheisyydessä Katon kaltevuus Sivuttaislimitys Kiinnikkeet Poimulevyn kiinnitys rakenneteräkseen Poimulevyn kiinnitys kevytorteen Poimulevyn kiinnitys puuhun Poimulevyn limityssauma Poimulevyjen rakenteellinen päittäislimitys Poimulevyn kiinnitys betoniin Tekniset tiedot Toimituksen vastaanotto Yhteystiedot Yleistä Tämä ohje on tarkoitettu kantavana rakenteena käytettävien profiililevyjen käyttöohjeeksi. Valinta tehdään ulkonäön ja tarvittavan jäykkyyden perusteella rakenteeseen kohdistuvien kuormien mukaan. Kantavia poimulevyjä käytetään eristetyissä ja eristämättömissä kattorakenteissa sekä rakennusten ala- ja välipohjissa. Asennusohjeissa esitetyt toimintamallit ovat esimerkkejä eivätkä ne suoraan sovellu käytettäväksi kaikkiin kohteisiin. Ristiriitatilanteissa toimi rakennesuunnittelijan ohjeiden mukaisesti tai ota yhteyttä tekniseen neuvontaamme, kts. takakannen yhteystiedot. 2 Kantavat poimulevyt. Asennusohje

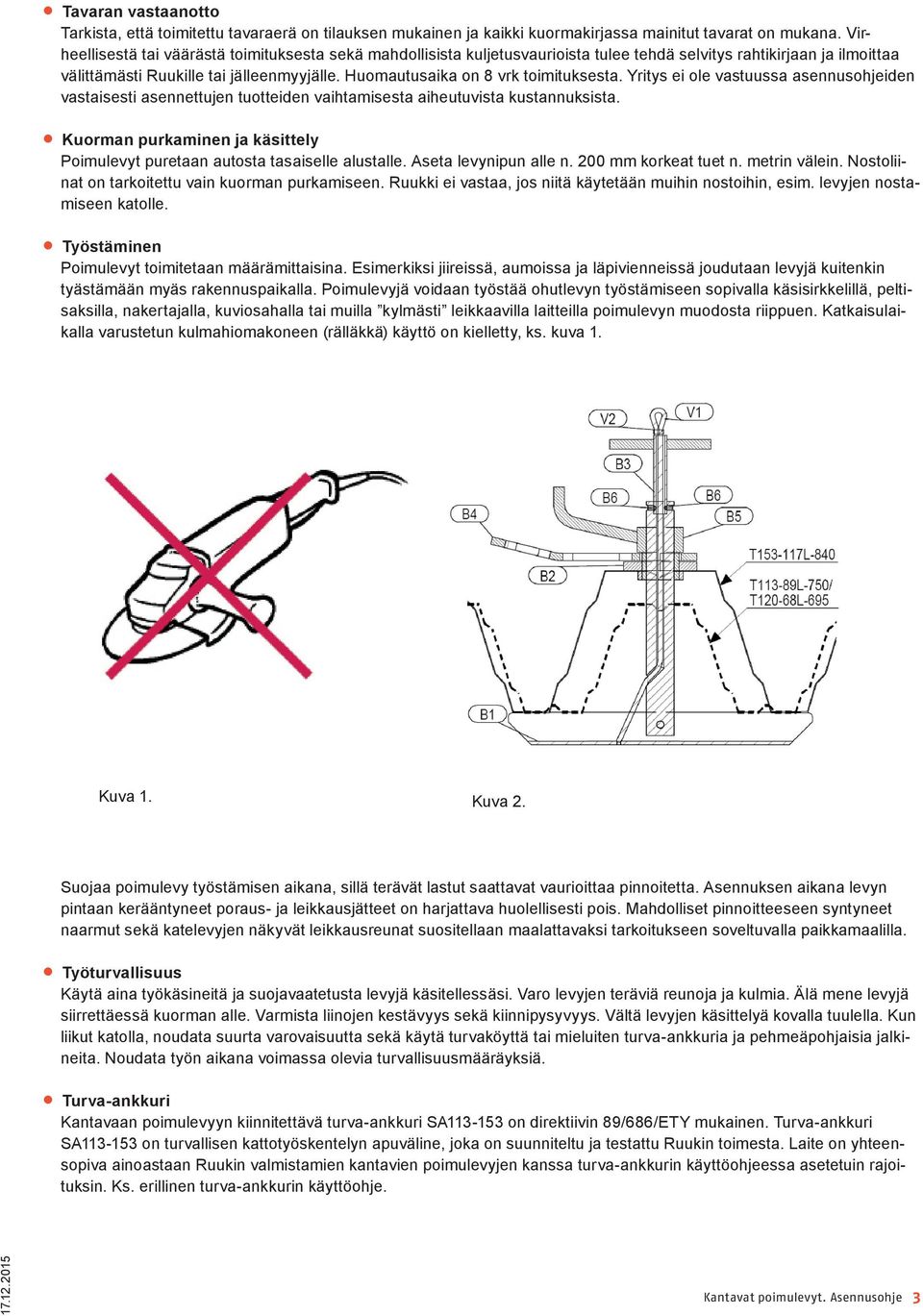

3 Tavaran vastaanotto Tarkista, että toimitettu tavaraerä on tilauksen mukainen ja kaikki kuormakirjassa mainitut tavarat on mukana. Virheellisestä tai väärästä toimituksesta sekä mahdolli sista kuljetusvaurioista tulee tehdä selvitys rahtikirjaan ja ilmoittaa välittämästi Ruukille tai jälleenmyyjälle. Huomautusaika on 8 vrk toimituksesta. Yritys ei ole vastuussa asennusohjeiden vastaisesti asennettujen tuotteiden vaihtamisesta aiheutuvista kustannuksista. Kuorman purkaminen ja käsittely Poimulevyt puretaan autosta tasaiselle alustalle. Aseta levynipun alle n. 200 mm korkeat tuet n. metrin välein. Nostoliinat on tarkoitettu vain kuorman purkamiseen. Ruukki ei vastaa, jos niitä käytetään muihin nostoihin, esim. levyjen nostamiseen katolle. Työstäminen Poimulevyt toimitetaan määrämittaisina. Esimerkiksi jiireissä, aumoissa ja läpivienneissä joudutaan levyjä kuitenkin tyästämään myäs rakennuspaikalla. Poimu levyjä voidaan työstää ohutlevyn työstämiseen sopivalla käsisirkkelillä, peltisaksilla, nakertajalla, kuviosahalla tai muilla kylmästi leikkaavilla laitteilla poimulevyn muo dosta riippuen. Katkaisulaikalla varustetun kulmahio makoneen (rälläkkä) käyttö on kielletty, ks. kuva 1. Kuva 1. Kuva 2. Suojaa poimulevy työstämisen aikana, sillä terävät lastut saattavat vaurioittaa pinnoitetta. Asennuksen aikana levyn pintaan kerääntyneet poraus- ja leikkausjätteet on harjattava huolellisesti pois. Mahdolliset pinnoittee seen syntyneet naarmut sekä katelevyjen näkyvät leikkausreunat suositellaan maalattavaksi tarkoitukseen soveltuvalla paikkamaalilla. Työturvallisuus Käytä aina työkäsineitä ja suojavaatetusta levyjä käsitellessäsi. Varo levyjen teräviä reunoja ja kulmia. Älä mene levyjä siirrettäessä kuorman alle. Varmista liinojen kestävyys sekä kiinnipysyvyys. Vältä levyjen käsittelyä kovalla tuulella. Kun liikut katolla, noudata suurta varovaisuutta sekä käytä turvaköyttä tai mieluiten turva-ankkuria ja pehmeäpohjaisia jalkineita. Noudata työn aikana voimassa olevia turvallisuusmääräyksiä. Turva-ankkuri Kantavaan poimulevyyn kiinnitettävä turva-ankkuri SA on direktiivin 89/686/ETY mukainen. Turva-ankkuri SA on turvallisen kattotyösken telyn apuväline, joka on suunniteltu ja testattu Ruukin toimesta. Laite on yhteensopiva ainoastaan Ruukin valmistamien kantavien poimulevyjen kanssa turva-ank kurin käyttöohjeessa asetetuin rajoituksin. Ks. erillinen turva-ankkurin käyttöohje. Kantavat poimulevyt. Asennusohje 3

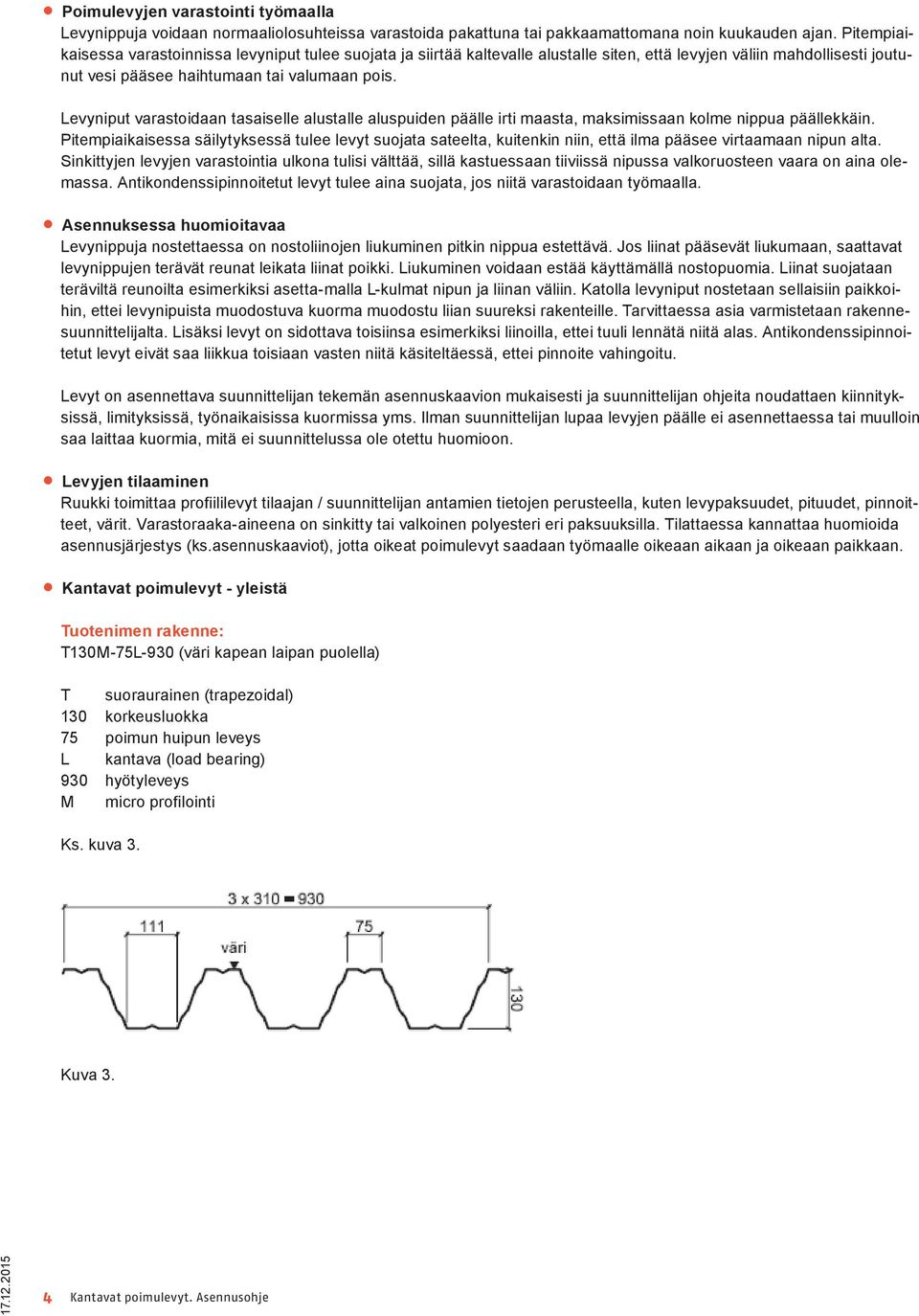

4 Poimulevyjen varastointi työmaalla Levynippuja voidaan normaaliolosuhteissa varastoida pakattuna tai pakkaamattomana noin kuukauden ajan. Pitempiaikaisessa varastoinnissa levyniput tulee suojata ja siirtää kaltevalle alustalle siten, että levyjen väliin mahdollisesti joutunut vesi pääsee haihtumaan tai valu maan pois. Levyniput varastoidaan tasaiselle alustalle aluspuiden päälle irti maasta, maksimissaan kolme nippua päällek käin. Pitempiaikaisessa säilytyksessä tulee levyt suojata sateelta, kuitenkin niin, että ilma pääsee virtaamaan nipun alta. Sinkittyjen levyjen varastointia ulkona tulisi välttää, sillä kastuessaan tiiviissä nipussa valkoruosteen vaara on aina olemassa. Antikondenssipinnoitetut levyt tulee aina suojata, jos niitä varastoidaan työmaalla. Asennuksessa huomioitavaa Levynippuja nostettaessa on nostoliinojen liukuminen pitkin nippua estettävä. Jos liinat pääsevät liukumaan, saattavat levynippujen terävät reunat leikata liinat poikki. Liukuminen voidaan estää käyttämällä nostopuomia. Liinat suojataan teräviltä reunoilta esimerkiksi asetta-malla L-kulmat nipun ja liinan väliin. Katolla levyniput nostetaan sellaisiin paikkoihin, ettei levynipuista muo dostuva kuorma muodostu liian suureksi rakenteille. Tarvittaessa asia varmistetaan rakennesuunnittelijalta. Lisäksi levyt on sidottava toisiinsa esimerkiksi liinoilla, ettei tuuli lennätä niitä alas. Antikondenssipinnoitetut levyt eivät saa liikkua toisiaan vasten niitä käsiteltäessä, ettei pinnoite vahingoitu. Levyt on asennettava suunnittelijan tekemän asennus kaavion mukaisesti ja suunnittelijan ohjeita noudattaen kiinnityksissä, limityksissä, työnaikaisissa kuormissa yms. Ilman suunnittelijan lupaa levyjen päälle ei asen nettaessa tai muulloin saa laittaa kuormia, mitä ei suun nittelussa ole otettu huomioon. Levyjen tilaaminen Ruukki toimittaa profiililevyt tilaajan / suunnittelijan antamien tietojen perusteella, kuten levypaksuudet, pituudet, pinnoitteet, värit. Varastoraaka-aineena on sinkitty tai valkoinen polyesteri eri paksuuksilla. Tilat taessa kannattaa huomioida asennusjärjestys (ks.asen nuskaaviot), jotta oikeat poimulevyt saadaan työmaalle oikeaan aikaan ja oikeaan paikkaan. Kantavat poimulevyt - yleistä Tuotenimen rakenne: T130M-75L-930 (väri kapean laipan puolella) T suoraurainen (trapezoidal) 130 korkeusluokka 75 poimun huipun leveys L kantava (load bearing) 930 hyötyleveys M micro profilointi Ks. kuva 3. Kuva 3. 4 Kantavat poimulevyt. Asennusohje

5 1. Eristetty katto Kantavat kattolevyt ovat pakkauksissa kapea laippa ylöspäin, joten levy täytyy kääntää asennettaessa eriste tyissä katoissa. Poikkeuksena on antikondenssikäsitelty levy, joka toimitetaan leveä laippa ylöspäin, jos kyseessä on puolilämmin katto. Eristetyissä katoissa kantavat poimulevyt asennetaan leveä laippa ylöspäin, jolloin eristeelle tulee tukileveyttä riittävästi. Tällöin levyn reunalaippa tulee alaspäin, jolloin limitysruuvien kannat eivät riko höyrynsulkua. Kantavien poimulevyjen kiinnikkeillä tulee olla voimassa oleva varmennettu käyttöseloste. Ks. kuva 4. Akustorei itys Ääntä vaimentaviin kattoihin voidaan Ruukin valmista mat kantavat poimulevyt valmistaa ja toimittaa uumarei itettynä. Jokaiselle levytyypille on suunniteltu oma vakiorei ityksensä, jossa reiät on sijoitettu poimu levyn uumiin.uumarei ityksessä reikäkoko on ø 3 mm ja pinta-ala 15 % rei itetyn alueen pinta-alasta. Rei itys vaikuttaa poimulevyn kantokykyyn, joka on huomioitava rei itettyjä levyjä suunniteltaessa ja asennettaessa. Ks. kuvat 5 ja 6. Kuva 4. Esimerkki eristetystä rakenteesta. Kuva 5. Esimerkki uumarei itetystä rakenteesta. Kuva 6. Esimerkki uumarei itetyn rakenteen vakio-rei ityksestä 3 mm 15 %. Kantavat poimulevyt. Asennusohje 5

6 Puolilämmin katto Ks. kuvat 7 ja 8. Levyjen kiinnitys tukiin Profiilit kiinnitetään tukeen laipan sileän osan keskeltä. Kiinnikkeiden koot, tyypit ja määrät määrittelee suunnit telija. Ao. kuvaan on merkitty pienimmät etäisyydet ruu vista levyn reunaan. Mitta b = jäykisteettömän taso-osan leveys. Reunaetäisyys ei saa kuitenkaan olla pienempi kuin 25 mm. Ks. kuva 9. Levyjen sivuttaislimitys Normaalisti poimulevyt asennetaan 1/2-aallon sivut taislimityksellä. Rakennuksen päädyissä tai lunta keräävissä kohdissa voidaan levyn kantavuutta nostaa ylimääräisellä sivuttaislimityksellä joko yhden tai kah den aallon lisälimityksellä. Levyt kiinnitetään jokaisen levyn saumasta toisiinsa rakennesuunnittelijan määrit tämillä niiteillä tai limitysruuveilla, joissa on kierteetön osa kannan alla. Kiinnikeväli on maksimissaan 500 mm. Levyvaikutusta käytettäessä voi kiinnikeväli olla pienempi. Kiinnikkeitä asennettaessa on varmistuttava, että kiinnikkeet lävistävät kaikki levyt. Ks. kuva 10. Kuva 7. Kuva 8. Kuva 9. Kuva Kantavat poimulevyt. Asennusohje

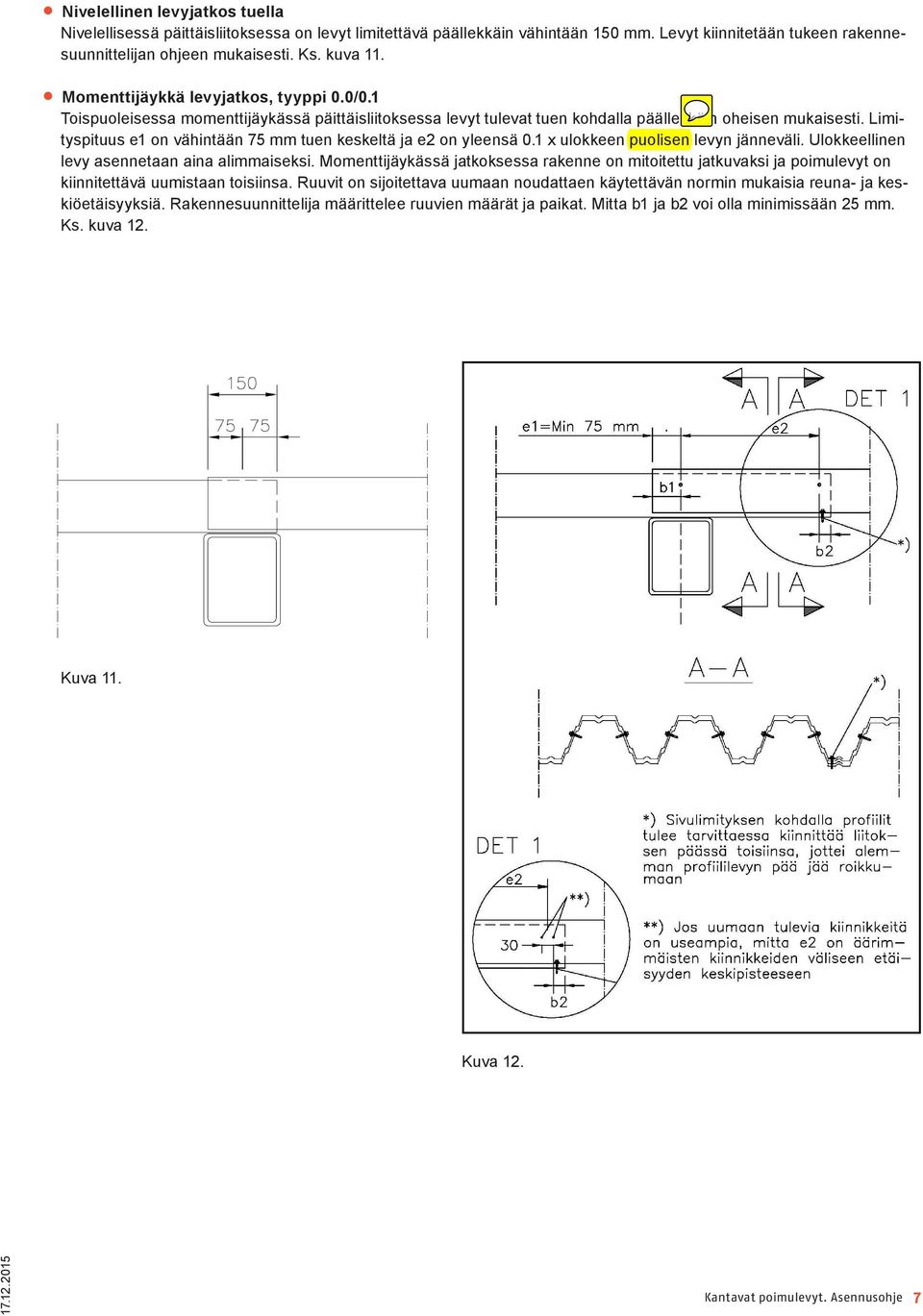

7 Nivelellinen levyjatkos tuella Nivelellisessä päittäisliitoksessa on levyt limitettävä päällekkäin vähintään 150 mm. Levyt kiinnitetään tu keen rakennesuunnittelijan ohjeen mukaisesti. Ks. kuva 11. Momenttijäykkä levyjatkos, tyyppi 0.0/0.1 Toispuoleisessa momenttijäykässä päittäisliitoksessa levyt tulevat tuen kohdalla päällekkäin oheisen mu kaisesti. Limityspituus e1 on vähintään 75 mm tuen keskeltä ja e2 on yleensä 0.1 x ulokkeen puolisen levyn jänneväli. Ulok keellinen levy asennetaan aina alimmaiseksi. Moment tijäykässä jatkoksessa rakenne on mitoitettu jatkuvaksi ja poimulevyt on kiinnitettävä uumistaan toisiinsa. Ruuvit on sijoitettava uumaan noudattaen käytettävän normin mukaisia reuna- ja keskiöetäisyyksiä. Rakennesuunnit telija määrittelee ruuvien määrät ja paikat. Mitta b1 ja b2 voi olla minimissään 25 mm. Ks. kuva 12. Kuva 11. Kuva 12. Kantavat poimulevyt. Asennusohje 7

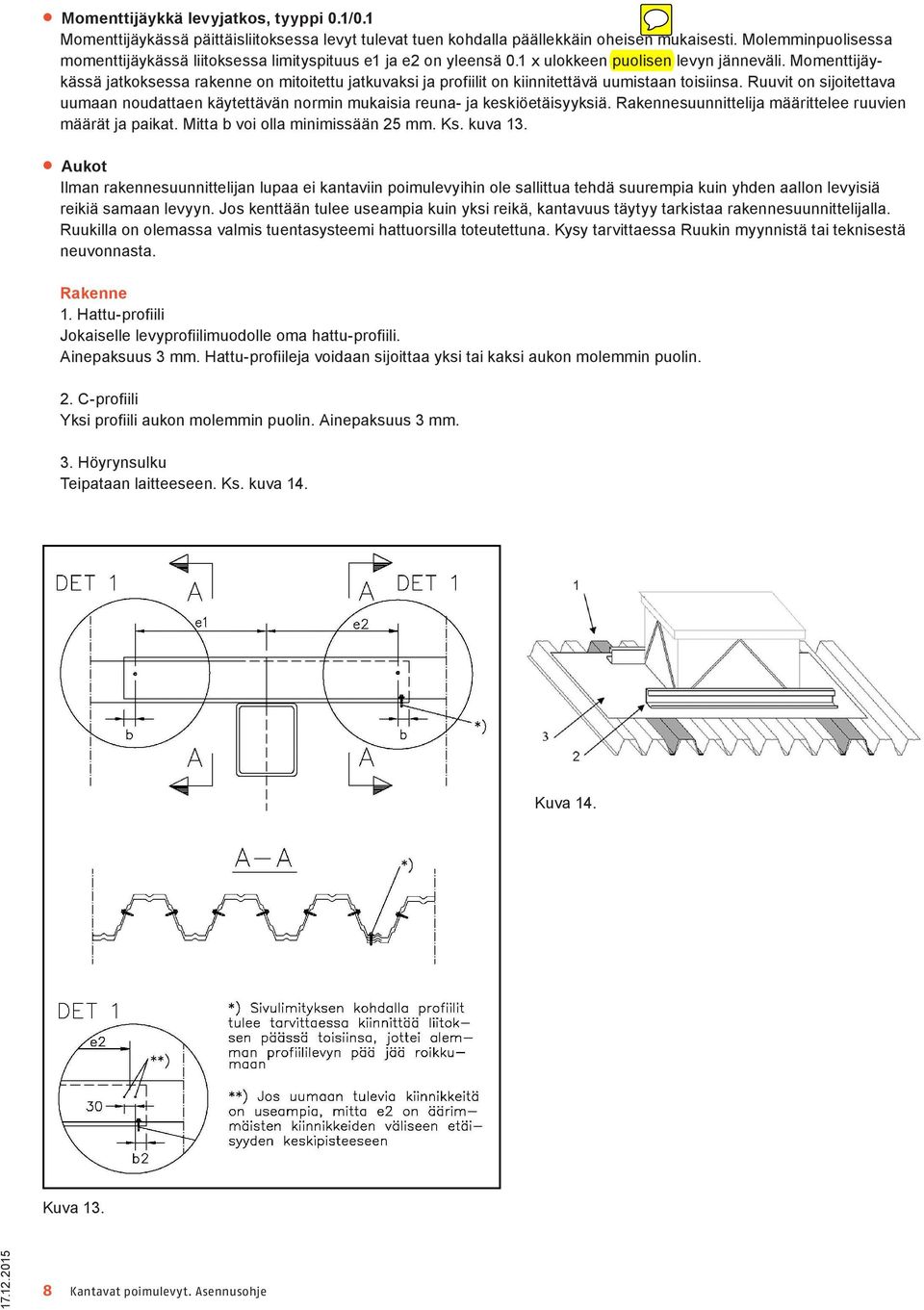

8 Momenttijäykkä levyjatkos, tyyppi 0.1/0.1 Momenttijäykässä päittäisliitoksessa levyt tulevat tuen kohdalla päällekkäin oheisen mukaisesti. Molemminpuo lisessa momenttijäykässä liitoksessa limityspituus e1 ja e2 on yleensä 0.1 x ulokkeen puolisen levyn jänneväli. Momenttijäykässä jatkoksessa rakenne on mitoitettu jatkuvaksi ja profiilit on kiinnitettävä uumistaan toisiinsa. Ruuvit on sijoitet tava uumaan noudattaen käytettävän normin mukai sia reuna- ja keskiöetäisyyksiä. Rakennesuunnittelija määrittelee ruuvien määrät ja paikat. Mitta b voi olla minimissään 25 mm. Ks. kuva 13. Aukot Ilman rakennesuunnittelijan lupaa ei kantaviin poimu levyihin ole sallittua tehdä suurempia kuin yhden aallon levyisiä reikiä samaan levyyn. Jos kenttään tulee use ampia kuin yksi reikä, kantavuus täytyy tarkistaa raken nesuunnittelijalla. Ruukilla on olemassa valmis tuen tasysteemi hattuorsilla toteutettuna. Kysy tarvittaessa Ruukin myynnistä tai teknisestä neuvonnasta. Rakenne 1. Hattu-profiili Jokaiselle levyprofiilimuodolle oma hattu-profiili. Ainepaksuus 3 mm. Hattu-profiileja voidaan sijoittaa yksi tai kaksi aukon molemmin puolin. 2. C-profiili Yksi profiili aukon molemmin puolin. Ainepaksuus 3 mm. 3. Höyrynsulku Teipataan laitteeseen. Ks. kuva 14. Kuva 14. Kuva Kantavat poimulevyt. Asennusohje

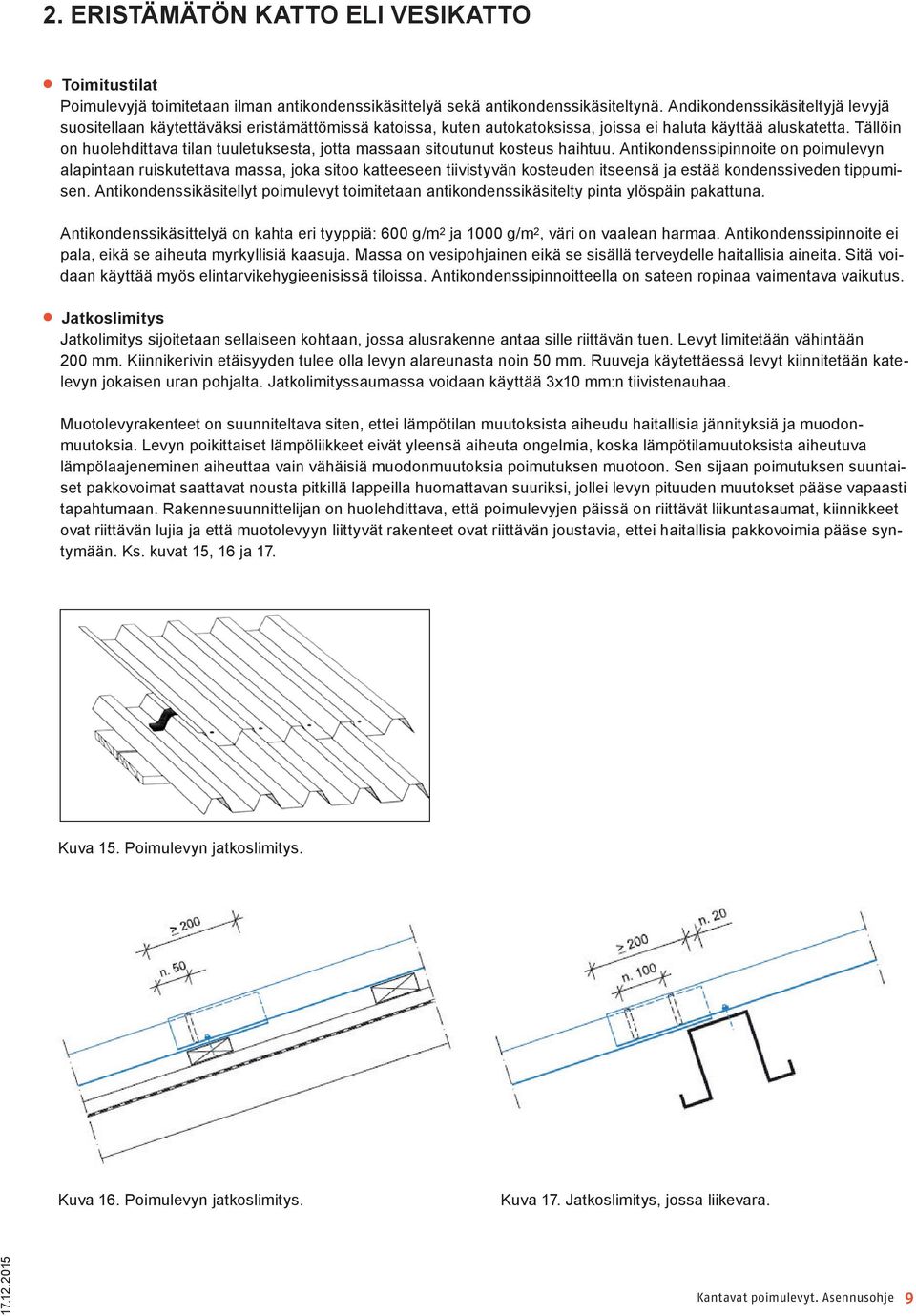

9 2. ERISTÄMÄTÖN KATTO ELI VESIKATTO Toimitustilat Poimulevyjä toimitetaan ilman antikondenssikäsittelyä sekä antikondenssikäsiteltynä. Andikondenssikäsitel tyjä levyjä suositellaan käytettäväksi eristämättömissä katoissa, kuten autokatoksissa, joissa ei haluta käyttää aluskatetta. Tällöin on huolehdittava tilan tuuletuksesta, jotta massaan sitoutunut kosteus haihtuu. Antikondens sipinnoite on poimulevyn alapintaan ruiskutettava massa, joka sitoo katteeseen tiivistyvän kosteuden itseensä ja estää kondenssiveden tippumisen. Antikondenssikäsitel lyt poimulevyt toimitetaan antikondenssikäsitelty pinta ylöspäin pakattuna. Antikondenssikäsittelyä on kahta eri tyyppiä: 600 g/m 2 ja 1000 g/m 2, väri on vaalean harmaa. Antikondenssipin noite ei pala, eikä se aiheuta myrkyllisiä kaasuja. Massa on vesipohjainen eikä se sisällä terveydelle haitallisia aineita. Sitä voidaan käyttää myös elintarvikehygieenisis sä tiloissa. Antikondenssipinnoitteella on sateen ropinaa vaimentava vaikutus. Jatkoslimitys Jatkolimitys sijoitetaan sellaiseen kohtaan, jossa alusrakenne antaa sille riittävän tuen. Levyt limitetään vähintään 200 mm. Kiinnikerivin etäisyyden tulee olla levyn alareunasta noin 50 mm. Ruuveja käytettäessä levyt kiinnitetään katelevyn jokaisen uran pohjalta. Jat kolimityssaumassa voidaan käyttää 3x10 mm:n tiivis tenauhaa. Muotolevyrakenteet on suunniteltava siten, ettei lämpöti lan muutoksista aiheudu haitallisia jännityksiä ja muodonmuutoksia. Levyn poikittaiset lämpöliikkeet eivät yleensä aiheuta ongelmia, koska lämpötilamuutoksista aiheutuva lämpölaajeneminen aiheuttaa vain vähäisiä muodonmuu toksia poimutuksen muotoon. Sen sijaan poimutuksen suuntaiset pakkovoimat saattavat nousta pitkillä lappeilla huomattavan suuriksi, jollei levyn pituuden muutokset pääse vapaasti tapahtumaan. Rakennesuunnittelijan on huolehdittava, että poimulevyjen päissä on riittävät liikuntasaumat, kiinnikkeet ovat riittävän lujia ja että muo tolevyyn liittyvät rakenteet ovat riittävän joustavia, ettei haitallisia pakkovoimia pääse syntymään. Ks. kuvat 15, 16 ja 17. Kuva 15. Poimulevyn jatkoslimitys. Kuva 16. Poimulevyn jatkoslimitys. Kuva 17. Jatkoslimitys, jossa liikevara. Kantavat poimulevyt. Asennusohje 9

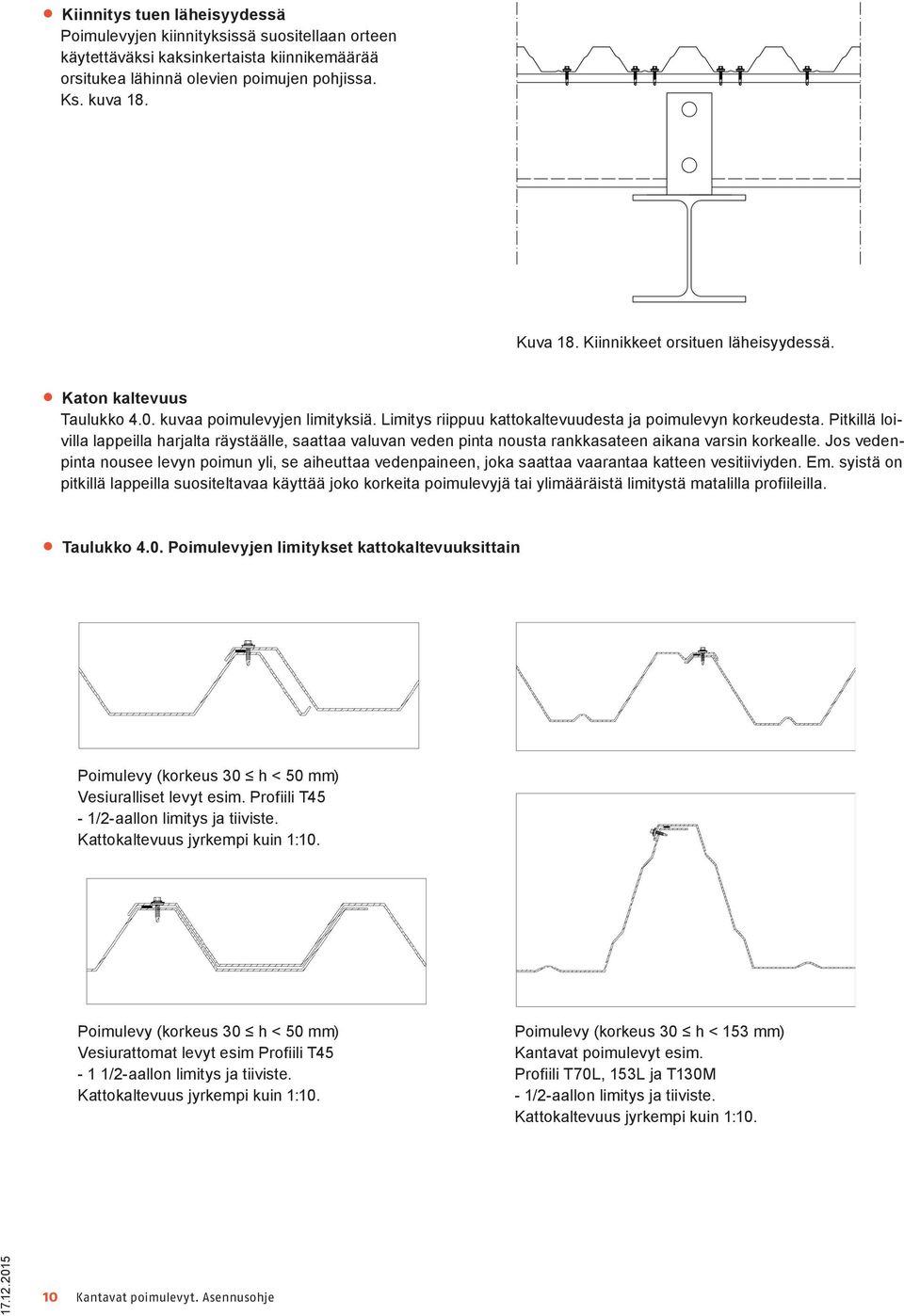

10 Kiinnitys tuen läheisyydessä Poimulevyjen kiinnityksissä suositellaan orteen käytettäväksi kaksinkertaista kiinnikemäärää orsitukea lähinnä olevien poimujen pohjissa. Ks. kuva 18. Kuva 18. Kiinnikkeet orsituen läheisyydessä. Katon kaltevuus Taulukko 4.0. kuvaa poimulevyjen limityksiä. Limitys riippuu kattokaltevuudesta ja poimulevyn korkeudesta. Pitkillä loivilla lappeilla harjalta räystäälle, saattaa valuvan veden pinta nousta rankkasateen aikana varsin korkealle. Jos vedenpinta nousee levyn poimun yli, se aiheuttaa vedenpaineen, joka saattaa vaarantaa katteen vesitiiviyden. Em. syistä on pitkillä lappeilla suositeltavaa käyttää joko korkeita poimulevyjä tai ylimääräistä limitystä matalilla profiileilla. Taulukko 4.0. Poimulevyjen limitykset kattokaltevuuksittain Poimulevy (korkeus 30 h < 50 mm) Vesiuralliset levyt esim. Profiili T45-1/2-aallon limitys ja tiiviste. Kattokaltevuus jyrkempi kuin 1:10. Poimulevy (korkeus 30 h < 50 mm) Vesiurattomat levyt esim Profiili T45-1 1/2-aallon limitys ja tiiviste. Kattokaltevuus jyrkempi kuin 1:10. Poimulevy (korkeus 30 h < 153 mm) Kantavat poimulevyt esim. Profiili T70L, 153L ja T130M - 1/2-aallon limitys ja tiiviste. Kattokaltevuus jyrkempi kuin 1: Kantavat poimulevyt. Asennusohje

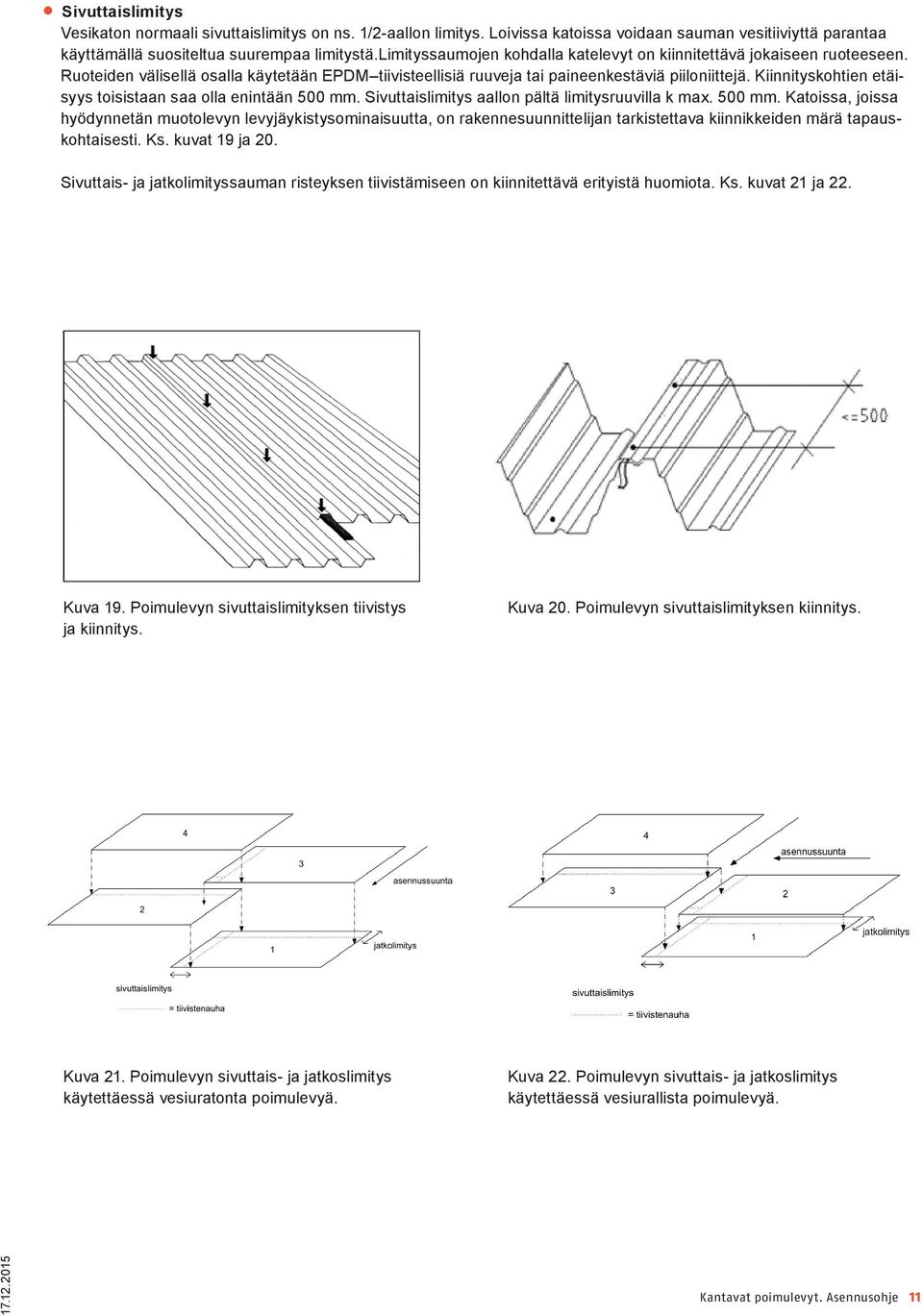

11 Sivuttaislimitys Vesikaton normaali sivuttaislimitys on ns. 1/2-aallon limitys. Loivissa katoissa voidaan sauman vesitiiviyttä parantaa käyttämällä suositeltua suurempaa limitystä.limityssaumojen kohdalla katelevyt on kiinnitettävä jokai seen ruoteeseen. Ruoteiden välisellä osalla käytetään EPDM tiivisteellisiä ruuveja tai paineenkestäviä piiloniit tejä. Kiinnityskohtien etäisyys toisistaan saa olla enintään 500 mm. Sivuttaislimitys aallon pältä limitysruuvilla k max. 500 mm. Katoissa, joissa hyödynnetän muo tolevyn levyjäykistysominaisuutta, on rakennesuunnitteli jan tarkistettava kiinnikkeiden märä tapauskohtaisesti. Ks. kuvat 19 ja 20. Sivuttais- ja jatkolimityssauman risteyksen tiivistämiseen on kiinnitettävä erityistä huomiota. Ks. kuvat 21 ja 22. Kuva 19. Poimulevyn sivuttaislimityksen tiivistys ja kiinnitys. Kuva 20. Poimulevyn sivuttaislimityksen kiinnitys. Kuva 21. Poimulevyn sivuttais- ja jatkoslimitys käytettäessä vesiuratonta poimulevyä. Kuva 22. Poimulevyn sivuttais- ja jatkoslimitys käytettäessä vesiurallista poimulevyä. Kantavat poimulevyt. Asennusohje 11

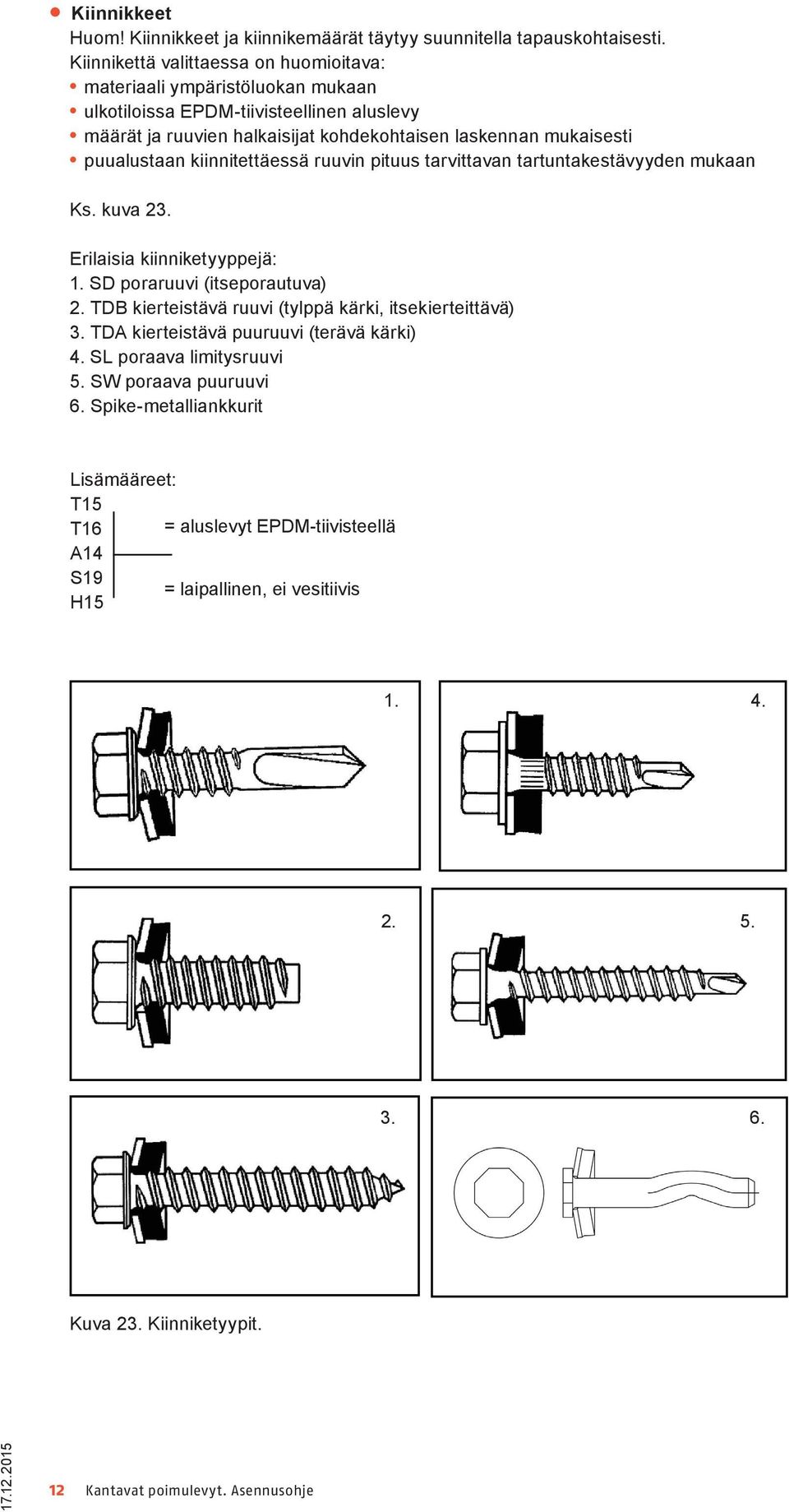

12 Kiinnikkeet Huom! Kiinnikkeet ja kiinnikemäärät täytyy suunnitella tapauskohtaisesti. Kiinnikettä valittaessa on huomioitava: materiaali ympäristöluokan mukaan ulkotiloissa EPDM-tiivisteellinen aluslevy määrät ja ruuvien halkaisijat kohdekohtaisen laskennan mukaisesti puualustaan kiinnitettäessä ruuvin pituus tarvittavan tartuntakestävyyden mukaan Ks. kuva 23. Erilaisia kiinniketyyppejä: 1. SD poraruuvi (itseporautuva) 2. TDB kierteistävä ruuvi (tylppä kärki, itsekierteittävä) 3. TDA kierteistävä puuruuvi (terävä kärki) 4. SL poraava limitysruuvi 5. SW poraava puuruuvi 6. Spike-metalliankkurit Lisämääreet: T15 T16 = aluslevyt EPDM-tiivisteellä A14 S19 = laipallinen, ei vesitiivis H Kuva 23. Kiinniketyypit. 12 Kantavat poimulevyt. Asennusohje

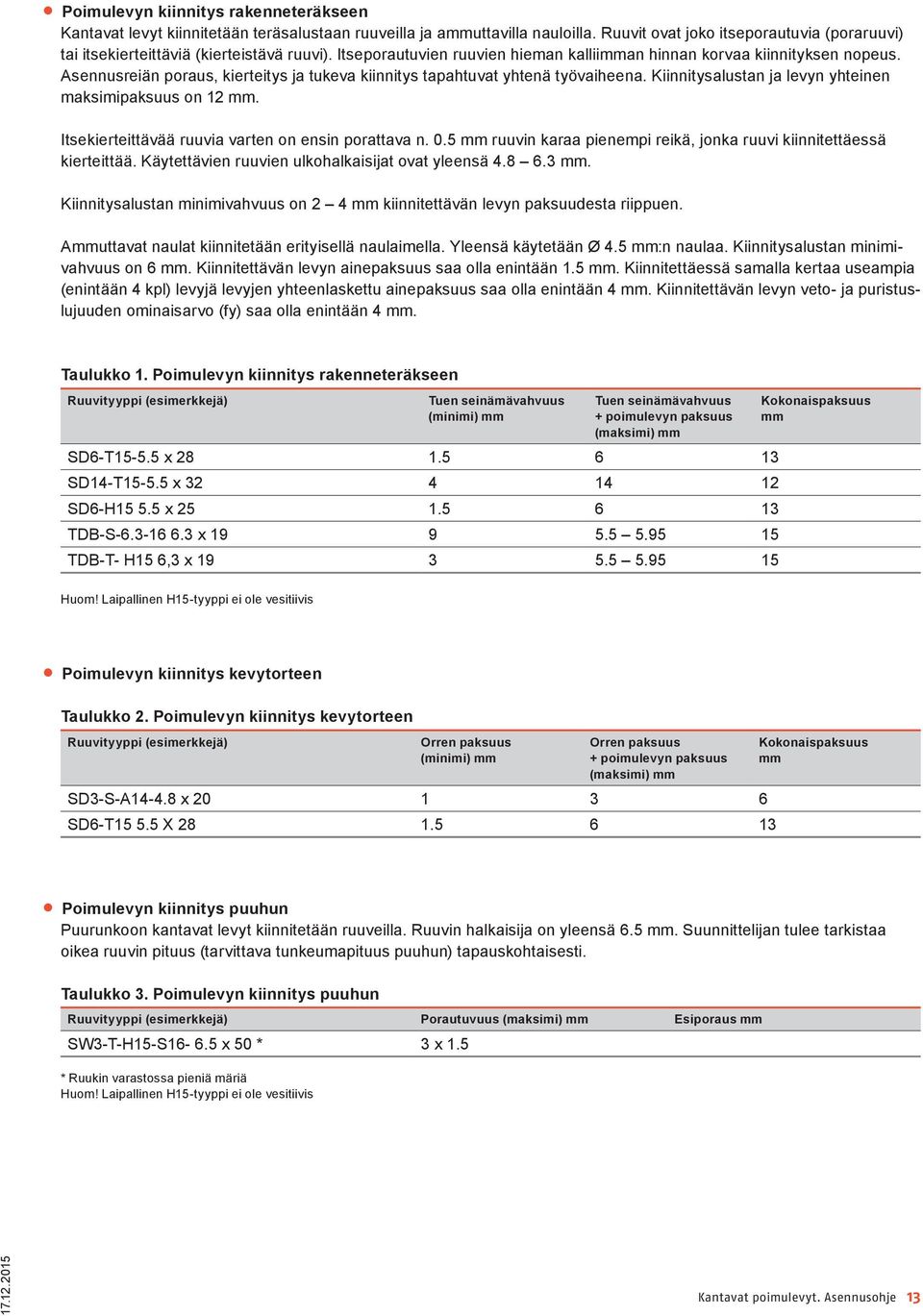

13 Poimulevyn kiinnitys rakenneteräkseen Kantavat levyt kiinnitetään teräsalustaan ruuveilla ja ammuttavilla nauloilla. Ruuvit ovat joko itseporautuvia (poraruuvi) tai itsekierteittäviä (kierteistävä ruuvi). Itse porautuvien ruuvien hieman kalliimman hinnan korvaa kiinnityksen nopeus. Asennusreiän poraus, kierteitys ja tukeva kiinnitys tapahtuvat yhtenä työvaiheena. Kiinni tysalustan ja levyn yhteinen maksimipaksuus on 12 mm. Itsekierteittävää ruuvia varten on ensin porattava n. 0.5 mm ruuvin karaa pienempi reikä, jonka ruuvi kiin nitettäessä kierteittää. Käytettävien ruuvien ulkohalkaisi jat ovat yleensä mm. Kiinnitysalustan minimivahvuus on 2 4 mm kiin nitettävän levyn paksuudesta riippuen. Ammuttavat naulat kiinnitetään erityisellä naulaimella. Yleensä käytetään Ø 4.5 mm:n naulaa. Kiinnitysalustan minimivahvuus on 6 mm. Kiinnitettävän levyn ainepak suus saa olla enintään 1.5 mm. Kiinnitettäessä samalla kertaa useampia (enintään 4 kpl) levyjä levyjen yhteen laskettu ainepaksuus saa olla enintään 4 mm. Kiin nitettävän levyn veto- ja puristuslujuuden ominaisarvo (fy) saa olla enintään 4 mm. Taulukko 1. Poimulevyn kiinnitys rakenneteräkseen Ruuvityyppi (esimerkkejä) Tuen seinämävahvuus (minimi) mm Tuen seinämävahvuus + poimulevyn paksuus (maksimi) mm SD6-T x SD14-T x SD6-H x TDB-S x TDB-T- H15 6,3 x Kokonaispaksuus mm Huom! Laipallinen H15-tyyppi ei ole vesitiivis Poimulevyn kiinnitys kevytorteen Taulukko 2. Poimulevyn kiinnitys kevytorteen Ruuvityyppi (esimerkkejä) Orren paksuus (minimi) mm Orren paksuus + poimulevyn paksuus (maksimi) mm SD3-S-A x SD6-T X Kokonaispaksuus mm Poimulevyn kiinnitys puuhun Puurunkoon kantavat levyt kiinnitetään ruuveilla. Ruuvin halkaisija on yleensä 6.5 mm. Suunnittelijan tulee tarkistaa oikea ruuvin pituus (tarvittava tunkeumapituus puuhun) tapauskohtaisesti. Taulukko 3. Poimulevyn kiinnitys puuhun Ruuvityyppi (esimerkkejä) Porautuvuus (maksimi) mm Esiporaus mm SW3-T-H15-S x 50 * 3 x 1.5 * Ruukin varastossa pieniä märiä Huom! Laipallinen H15-tyyppi ei ole vesitiivis Kantavat poimulevyt. Asennusohje 13

14 Poimulevyn limityssauma Taulukko 4. Poimulevyn limityssauma Ruuvityyppi (esimerkkejä) Käyttöalue (minimi) mm Käyttöalue (maksimi) mm SL2-T-A x 20 2 x x 1 SL2-T-A x 20 2 x x 1 SL2-S-A x 27 * 2 x x 1 SL3-H15-S x 32 ** 2 x x 1.0 * ei Ruukin varastotyyppi ** Ruukin varastossa pieniä märiä Huom! Laipallinen H15-tyyppi ei ole vesitiivis Poimulevyjen rakenteellinen päittäislimitys Taulukko 5. Poimulevyn rakenteellinen päittäislimitys Ruuvityyppi (esimerkkejä) Käyttöalue (minimi) mm Käyttöalue (maksimi) mm SL2-H x 20* 2 x x 1 SL3-H x 32* 2 x x 1.5 SL3-H15-S x 32 ** 2 x x 1.0 * ei Ruukin varastotyyppi ** Ruukin varastossa pieniä määriä Huom! Laipallinen H15-tyyppi ei ole vesitiivis Poimulevyn kiinnitys betoniin Poimulevyn suoraa kiinnitystä betoniin on vältettävä. Poimulevylle pitäisi valun yhteydessä tehdä joko teräk sinen tai puinen (suunnittelijan huomioitava voimien siirto) kiinnitysalusta. Jos poimulevy joudutaan kiinnit tämään suoraan betoniin, on levyjen ja betonin väliin asennettava esim. 5 mm:n nauhatiiviste. Kiinnityksen voi tehdä esim. Spike-metalliankkurilla. Levyn läpi porataan n. 45 mm (Spike L=38 mm) syvä reikä betoniin, minkä jälkeen lyödään kiinnike reikään. Huom. Spike-metalliankkurit ovat tiivisteellisiä läpiveto- murtumis- ja lävistyskestävyyden parantamiseksi. Taulukko 6. Poimulevyn kiinnitys betoniin Spike-ankkuri mm Rakennepaksuus (maksimi) Pora Spike DT-S x x 110 CONFIX 5 x 45 A2 + EPDM-A2 19/ x 110 Spike DT-S x 51* x 160 CONFIX 5 x 55 A2 + EPDM-A2 19/ x 160 * ei Ruukin varastotyyppi 14 Kantavat poimulevyt. Asennusohje

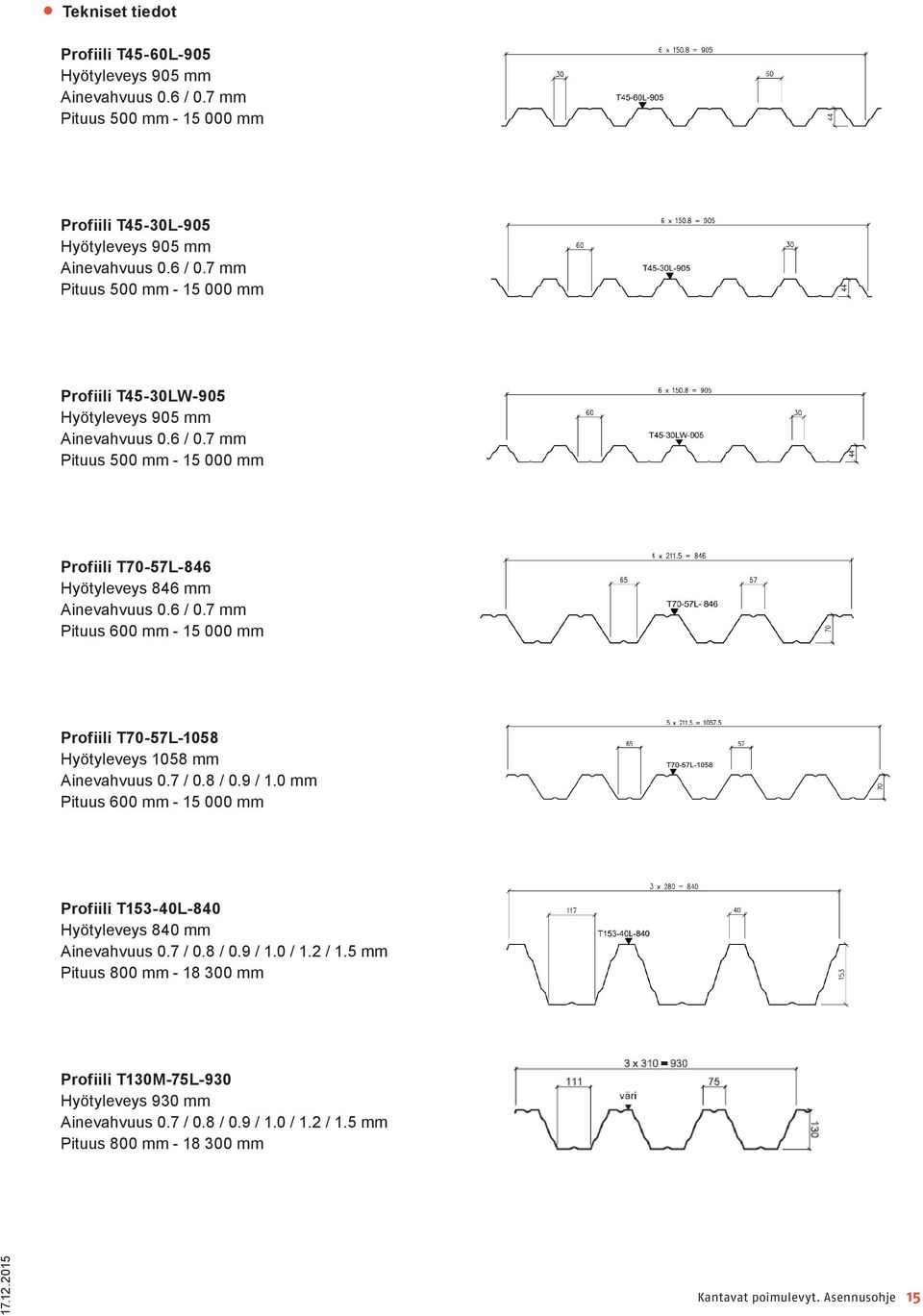

15 Tekniset tiedot Profiili T45-60L-905 Hyötyleveys 905 mm Ainevahvuus 0.6 / 0.7 mm Pituus 500 mm mm Profiili T45-30L-905 Hyötyleveys 905 mm Ainevahvuus 0.6 / 0.7 mm Pituus 500 mm mm Profiili T45-30LW-905 Hyötyleveys 905 mm Ainevahvuus 0.6 / 0.7 mm Pituus 500 mm mm Profiili T70-57L-846 Hyötyleveys 846 mm Ainevahvuus 0.6 / 0.7 mm Pituus 600 mm mm Profiili T70-57L-1058 Hyötyleveys 1058 mm Ainevahvuus 0.7 / 0.8 / 0.9 / 1.0 mm Pituus 600 mm mm Profiili T153-40L-840 Hyötyleveys 840 mm Ainevahvuus 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 mm Pituus 800 mm mm Profiili T130M-75L-930 Hyötyleveys 930 mm Ainevahvuus 0.7 / 0.8 / 0.9 / 1.0 / 1.2 / 1.5 mm Pituus 800 mm mm Kantavat poimulevyt. Asennusohje 15

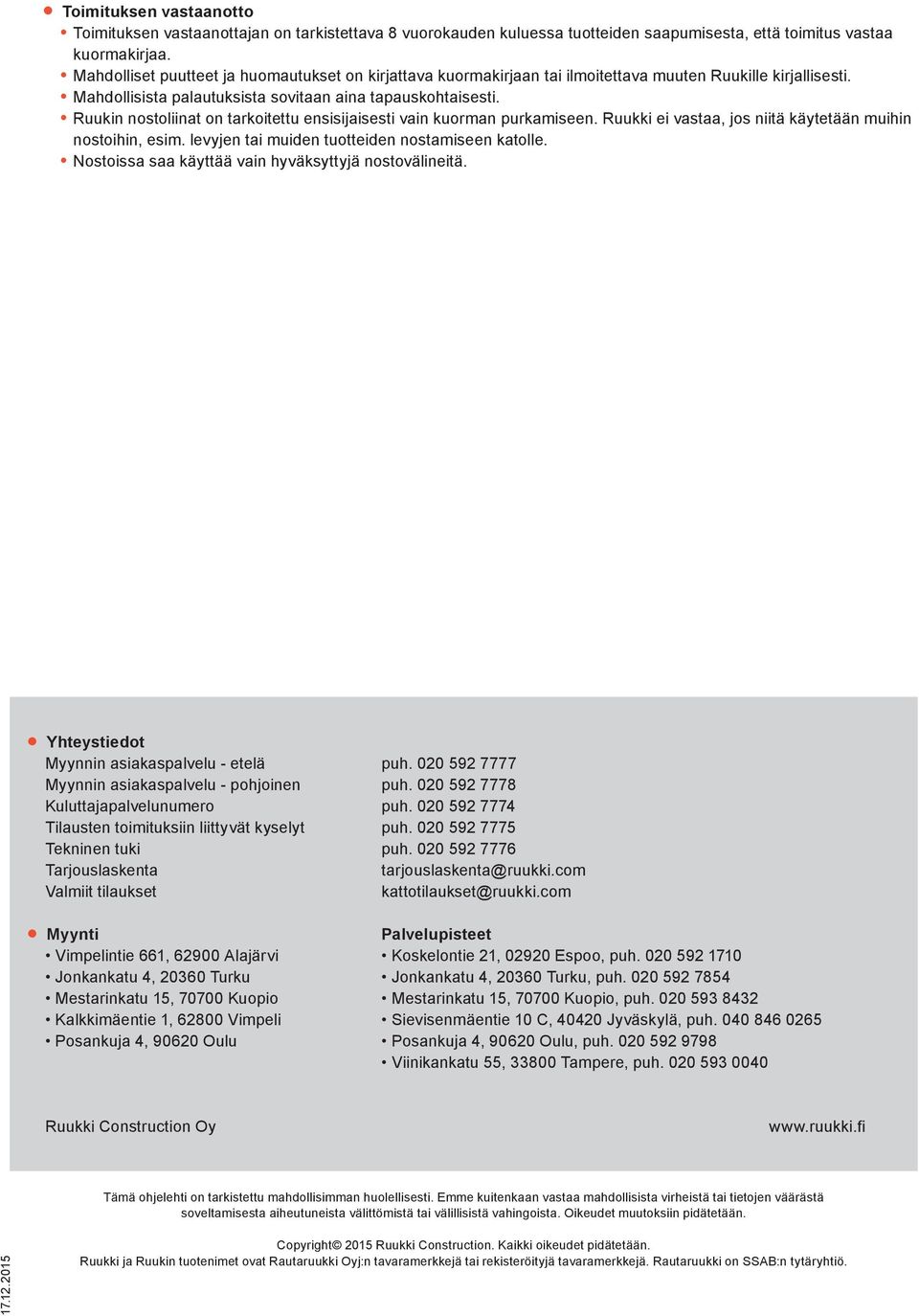

16 Toimituksen vastaanotto Toimituksen vastaanottajan on tarkistettava 8 vuorokauden kuluessa tuotteiden saapumisesta, että toimitus vastaa kuormakirjaa. Mahdolliset puutteet ja huomautukset on kirjattava kuormakirjaan tai ilmoitettava muuten Ruukille kirjallisesti. Mahdollisista palautuksista sovitaan aina tapauskohtaisesti. Ruukin nostoliinat on tarkoitettu ensisijaisesti vain kuorman purkamiseen. Ruukki ei vastaa, jos niitä käytetään muihin nostoihin, esim. levyjen tai muiden tuotteiden nostamiseen katolle. Nostoissa saa käyttää vain hyväksyttyjä nostovälineitä. Yhteystiedot Myynnin asiakaspalvelu - etelä puh Myynnin asiakaspalvelu - pohjoinen puh Kuluttajapalvelunumero puh Tilausten toimituksiin liittyvät kyselyt puh Tekninen tuki puh Tarjouslaskenta tarjouslaskenta@ruukki.com Valmiit tilaukset kattotilaukset@ruukki.com Myynti Palvelupisteet Vimpelintie 661, Alajärvi Koskelontie 21, Espoo, puh Jonkankatu 4, Turku Jonkankatu 4, Turku, puh Mestarinkatu 15, Kuopio Mestarinkatu 15, Kuopio, puh Kalkkimäentie 1, Vimpeli Sievisenmäentie 10 C, Jyväskylä, puh Posankuja 4, Oulu Posankuja 4, Oulu, puh Viinikankatu 55, Tampere, puh Ruukki Construction Oy Tämä ohjelehti on tarkistettu mahdollisimman huolellisesti. Emme kuitenkaan vastaa mahdollisista virheistä tai tietojen väärästä soveltamisesta aiheutuneista välittömistä tai välillisistä vahingoista. Oikeudet muutoksiin pidätetään. Copyright 2015 Ruukki Construction. Kaikki oikeudet pidätetään. Ruukki ja Ruukin tuotenimet ovat Rautaruukki Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Rautaruukki on SSAB:n tytäryhtiö.
