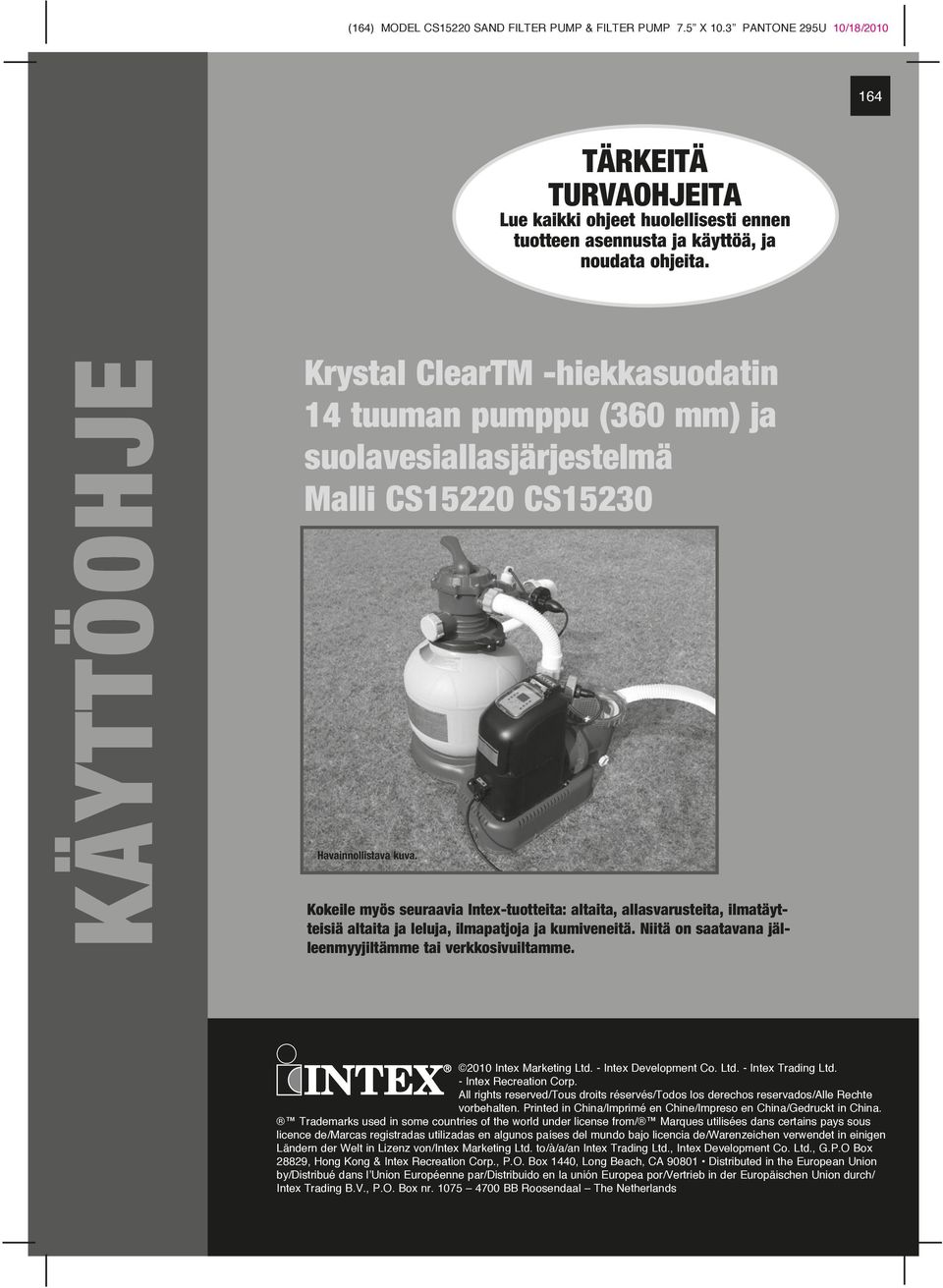

KÄYTTÖOHJE. Krystal ClearTM -hiekkasuodatin 14 tuuman pumppu (360 mm) ja suolavesiallasjärjestelmä Malli CS15220 CS15230 TÄRKEITÄ TURVAOHJEITA

Transkriptio

1 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 TÄRKEITÄ TURVAOHJEITA Lue kaikki ohjeet huolellisesti ennen tuotteen asennusta ja käyttöä, ja noudata ohjeita. KÄYTTÖOHJE Krystal ClearTM -hiekkasuodatin 4 tuuman pumppu (60 mm) ja suolavesiallasjärjestelmä Malli CS50 CS50 Havainnollistava kuva. Kokeile myös seuraavia Intex-tuotteita: altaita, allasvarusteita, ilmatäytteisiä altaita ja leluja, ilmapatjoja ja kumiveneitä. Niitä on saatavana jälleenmyyjiltämme tai verkkosivuiltamme. 00 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd. - Intex Recreation Corp. All rights reserved/tous droits réservés/todos los derechos reservados/alle Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China. Trademarks used in some countries of the world under license from/ Marques utilisées dans certains pays sous licence de/marcas registradas utilizadas en algunos países del mundo bajo licencia de/warenzeichen verwendet in einigen Ländern der Welt in Lizenz von/intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 889, Hong Kong & Intex Recreation Corp., P.O. Box 440, Long Beach, CA 9080 Distributed in the European Union by/distribué dans l Union Européenne par/distribuido en la unión Europea por/vertrieb in der Europäischen Union durch/ Intex Trading B.V., P.O. Box nr BB Roosendaal The Netherlands

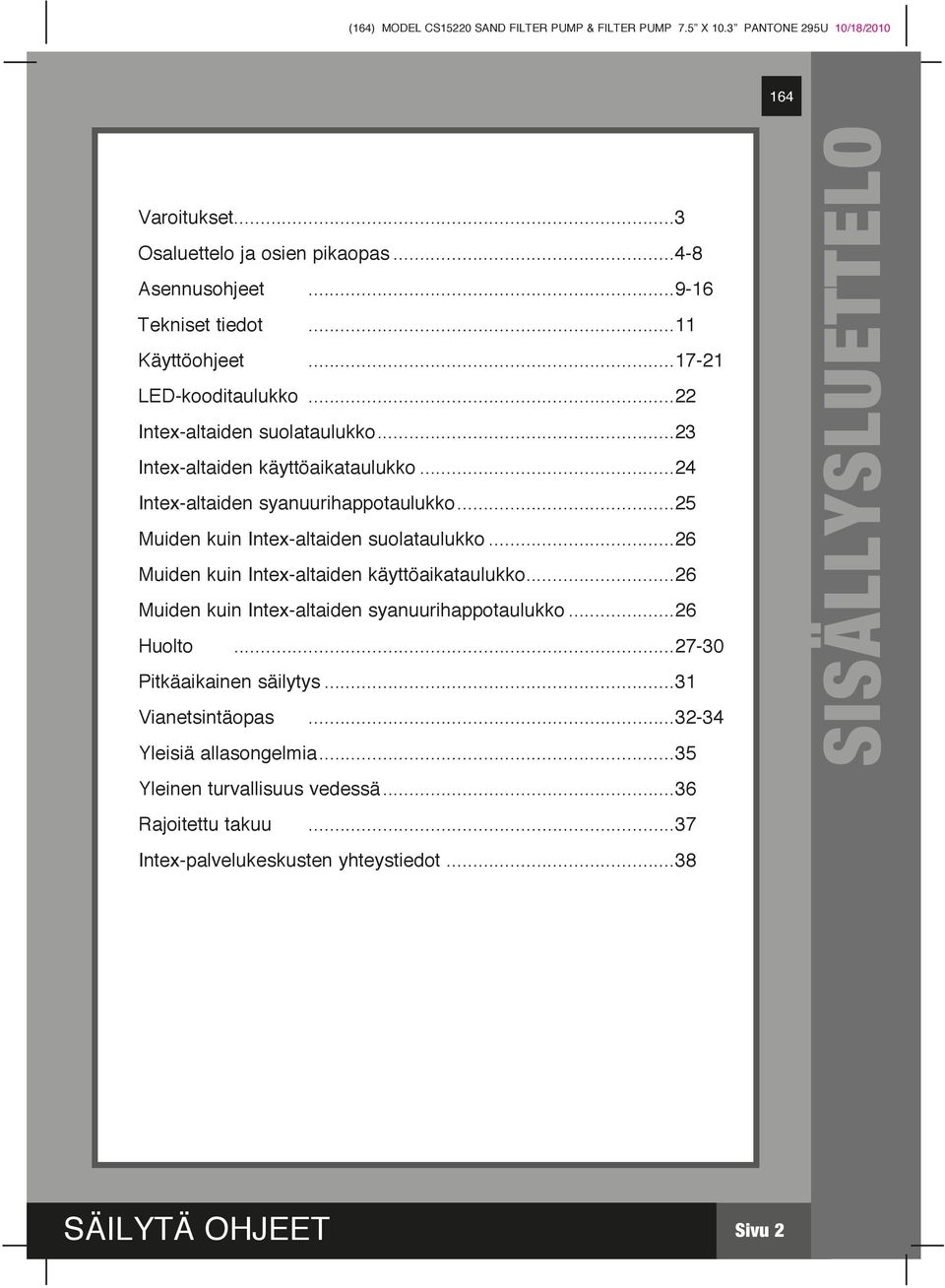

2 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 Varoitukset... Osaluettelo ja osien pikaopas Asennusohjeet Tekniset tiedot... Käyttöohjeet...7- LED-kooditaulukko... Intex-altaiden suolataulukko... Intex-altaiden käyttöaikataulukko...4 Intex-altaiden syanuurihappotaulukko...5 Muiden kuin Intex-altaiden suolataulukko...6 Muiden kuin Intex-altaiden käyttöaikataulukko...6 Muiden kuin Intex-altaiden syanuurihappotaulukko...6 Huolto Pitkäaikainen säilytys... Vianetsintäopas...-4 Yleisiä allasongelmia...5 Yleinen turvallisuus vedessä...6 Rajoitettu takuu...7 Intex-palvelukeskusten yhteystiedot...8 SISÄLLYSLUETTELO SÄILYTÄ OHJEET sivu

3 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 TÄRKEITÄ TURVAOHJEITA Lue kaikki ohjeet huolellisesti ennen tuotteen asennusta ja käyttöä, ja noudata ohjeita. LUE KAIKKI OHJEET JA NOUDATA NIITÄ VAROITUS! Älä anna lasten käyttää laitetta tapaturmavaaran takia. Valvo aina lapsia ja toimintarajoitteisia henkilöitä. Älä anna lasten koskea laitteeseen ja sähköjohtoihin. Valvo, etteivät lapset leiki laitteella. Laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on fyysisiä tai henkisiä rajoitteita tai aistiongelmia, tai joilla ei ole riittävää tietoa ja kokemusta laitteen käytöstä. Turvallisen käytön takaamiseksi mukana on aina oltava laitteen käytön tunteva aikuinen. Vain aikuinen saa asentaa laitteen ja purkaa asennuksen. Sähköiskun vaara. Kytke laite vain maadoitettuun pistorasiaan, joka on suojattu vikavirtakatkaisimella tai vikavirtasuojalla. Ota yhteys valtuutettuun sähköasentajaan, jos olet epävarma, onko pistorasiassa jompikumpi edellä mainituista suojauksista. Pyydä tarvittaessa valtuutettua sähköasentajaa asentamaan vikavirtakatkaisin tai vikavirtasuoja, jonka suurin virta on 0 ma. Älä käytä kannettavaa vikavirtasuojaa. Irrota laite aina sähköverkosta ennen laitteen poistamista, puhdistamista, huoltamista tai säätämistä. Pistotulpan on oltava saavutettavissa laitteen asennuksen jälkeen. Älä hautaa sähköjohtoa maahan. Sijoita johto paikkaan, jossa ruohonleikkuri, pensasleikkuri ja muut laitteet eivät vahingoita sitä. Jos virtajohto vaurioituu, johdon saa vaihtaa vaaratilanteen välttämiseksi vain valmistaja, valmistajan huoltoedustaja tai muu ammattitaitoinen, valtuutettu henkilö. Sähköiskun vaaran pienentämiseksi älä kytke laitetta sähköverkkoon jatkojohdolla, ajastimella, pistotulpan sovittimella tai muunnetulla pistotulpalla. Katso, että pistorasia on sopivassa paikassa. Älä kytke laitetta sähköverkkoon tai irrota sitä sähköverkosta, jos seisot vedessä tai jos kätesi ovat märät. Pidä laite yli kahden metrin etäisyydellä altaasta. Pidä laite yli,5 metrin etäisyydellä altaasta (vain Ranskassa). Pidä laitteen pistotulppa yli,5 metrin etäisyydellä altaasta. Sijoita laite pois altaan läheisyydestä, jotta lapset eivät pääsisi kiipeämään pumpun päälle ja hyppäämään siitä altaaseen. Älä käytä laitetta, kun altaassa on ihmisiä. Laitetta saa käyttää vain varastoitavassa altaassa. Älä käytä pumppua kiinteästi asennetussa altaassa. Varastoitava allas on rakenteeltaan sellainen, että se on helppo purkaa säilytystä varten ja helppo koota uudelleen käyttökuntoon. Altaaseen ei saa mennä kiinnijäämisvaaran takia, jos imuputken suodatinosa on irrallaan, rikki, lohjennut tai vaurioitunut tai jos osa puuttuu. Vaihda heti tilalle ehjä imuputken suodatinosa. Imuputkiliitännän läheisyydessä ei saa leikkiä eikä uida. Jos kehon osat tai hiukset tarttuvat kiinni imuputkiliitäntään, vaarana on vakava vamma tai hukkuminen. Laitevaurioiden ja vammojen välttämiseksi pumppu on kytkettävä pois päältä aina ennen kuin suodattimen ohjausventtiilin asentoa muutetaan. Laitteen suurin työskentelypaine on kirjattu suodattimen säiliöön. Laitetta ei saa käyttää suuremmalla paineella. Vaarallinen paine. Jos säiliön venttiilin kansi on huonosti kiinni, kansi saattaa iskeytyä irti ja aiheuttaa vakavan vamman, hengenvaaran tai laitevaurion. Tätä laitetta saa käyttää vain tässä käyttöohjeessa kuvattuun tarkoitukseen! JOS NÄITÄ VAROITUKSIA EI NOUDATETA, SEURAUKSENA VOI OLLA ESINEVAHINKO, SÄHKÖISKU, RAKENTEISIIN SOTKEUTUMINEN, VAKAVA LOUKKAANTUMINEN TAI KUOLEMA. Näissä tuotteen mukana toimitetuissa varoituksissa, ohjeissa ja turvaohjeissa esitetään yleisiä vesivirkistyslaitteisiin liittyviä vaaroja, mutta ne eivät kata kaikkia vaaratilanteita. Käytä arvostelukykyäsi ja harkintaa kaikissa vesileikeissä. TURVALLISUUSOHJEET SÄILYTÄ OHJEET sivu

4 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 OSALUETTELO OSALUETTELO TÄRKEÄÄ: Kuvat ovat vain havainnollistavia. Tuote voi olla erilainen kuin kuvissa. Ei skaalattavissa. SÄILYTÄ OHJEET sivu 4

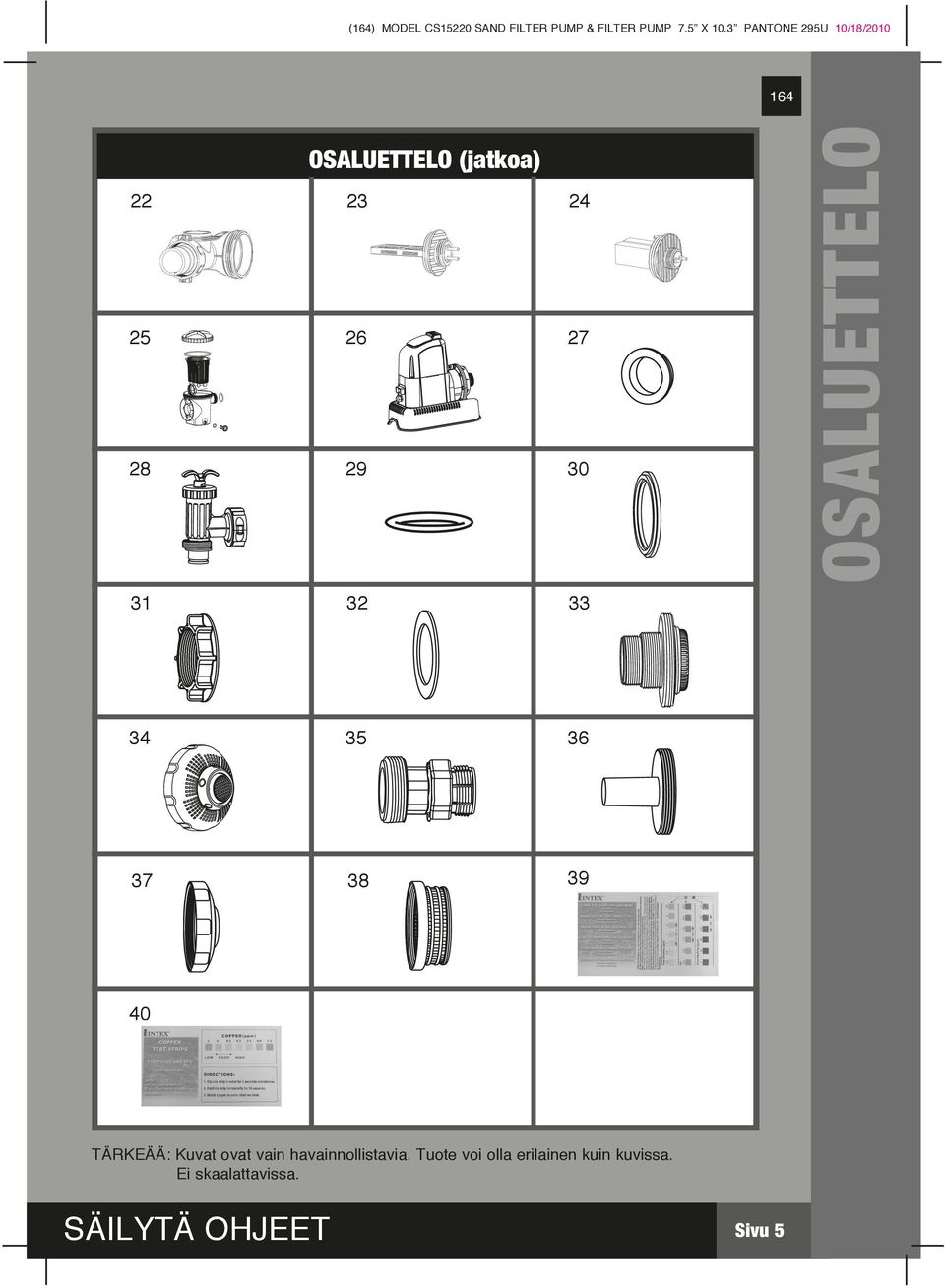

5 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 OSALUETTELO OSALUETTELO (jatkoa) TÄRKEÄÄ: Kuvat ovat vain havainnollistavia. Tuote voi olla erilainen kuin kuvissa. Ei skaalattavissa. SÄILYTÄ OHJEET sivu 5

6 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/ OSIEN PIKAOPAS Tarkista tuotteen sisältö ja tutustu kaikkiin osiin ennen laitteen asentamista OSIEN PIKAOPAS TÄRKEÄÄ: Kuvat ovat vain havainnollistavia. Tuote voi olla erilainen kuin kuvissa. Ei skaalattavissa. SÄILYTÄ OHJEET sivu 6

7 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 OSIEN PIKAOPAS OSIEN PIKAOPAS (jatkoa) Tarkista tuotteen sisältö ja tutustu kaikkiin osiin ennen laitteen asentamista TÄRKEÄÄ: Kuvat ovat vain havainnollistavia. Tuote voi olla erilainen kuin kuvissa. Ei skaalattavissa. SÄILYTÄ OHJEET sivu 7

8 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 VIITEN- RO OSIEN PIKAOPAS (jatkoa) Tarkista tuotteen sisältö ja tutustu kaikkiin osiin ennen laitteen asentamista. OSAN NIMI KPL VARAOSAN- RO PAINEMITTARI 4 6-SUUNTAINEN VENTTIILISARJA 78 POISTOLIITÄNNÄN KORKKI 4 SÄILIÖN O-RENGAS 79 5 RUUVI 8 6 KIRISTIN 80 7 HIEKKASUOJA 8 8 KESKUSPUTKI 8 9 TYHJENNYSVENTTIILIN KORKKI 6 0 TYHJENNYSVENTTIILIN O-RENGAS 85 T-KAPPALE 0 84 LETKU JA MUTTERIT 00 HIEKKASUODATTIMEN YHDYSLETKU 90 4 LEHTISIIVILÄN KANSI 59 5 LEHTISIIVILÄN O-RENGAS 6 KORI 60 7 SUODATINKOTELON MUTTERI 6 8 L-MUOTOINEN RENGASTIIVISTE 8 9 SAKANPOISTOVENTTIILI VENTTIILIN O-RENGAS 064 VIRTAUSANTURI 7 ELEKTROLYYSIKENNO 7 TITAANIELEKTRODI 89 4 KUPARIELEKTRODI 4 5 ESISUODATUSLAITE 7 6 PUMPUN MOOTTORI JA OHJAUS 9 7 L-MUOTOINEN RENGASTIIVISTE MÄNTÄVENTTIILI (LETKUN O-RENGAS JA PORRASVÄLILEVY MUKANA) LETKUN O-RENGAS 06 0 PORRASVÄLILEVY 0745 SUODATTIMEN MUTTERI 056 SUODATTIMEN LITTEÄ KUMILEVY 055 SUODATTIMEN KIERRELIITIN 5 4 SÄÄDETTÄVÄ ALTAAN TULOSUUTIN SOVITIN B 07 6 SUODATTIMEN LIITIN ALTAAN TULOSUUTIN 07 8 SUODATTIMEN SIHTI 07 9 KLOORIN TESTAUSLIUSKAT KUPARIN TESTAUSLIUSKAT 54 OSIEN PIKAOPAS Ilmoita osia tilatessasi mallinumero ja osien numerot. SÄILYTÄ OHJEET sivu 8

9 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 ASENNUSOHJEET ALTAAN POISTOLIITÄNTÄ SUODATTIMEN JA MÄNTÄVENTTIILIN ASENNUS Suodattimen sihti estää isokokoisia esineitä juuttumasta suodatinpumppuun ja/tai vahingoittamasta sitä. Jos altaassasi on ilmalla täytettävä ylärengas, asenna suodatin, suutin ja mäntäventtiili ennen altaan seinän ylärenkaan täyttämistä ilmalla. Osanumerot tästä eteenpäin tarkoittavat tämän oppaan Osaluettelossa mainittuja osia. Asennusohjeet:. Irrota mäntäventtiilin nivel suodattimen kierreliittimestä () (katso kuva ) vastapäivään kiertämällä. Varo kadot tamasta kumista porrasvälilevyä (0). Aseta mäntäventtiili maata vasten turvalliseen paikkaan.. Irrota suodattimen mutteri () kierreliittimestä () vastapäivään kiertämällä. Jätä litteä välilevy () liittimeen ().. Asenna suodatin ja mäntäventtiili altaan alempaan poistoliitäntään (merkintä + ). Työnnä liitin () altaan sisäpuolelta toiseen reikään siten, että liittimen välilevy asettuu seinän sisäpintaa vasten. 6. Ota kiinni mäntäventtiilikokoonpanosta. Tarkasta, että porrasvälilevy (0) on paikallaan. 7. Kiinnitä mäntäventtiilin nivel takaisin kierreliittimeen () (katso kuva ) myötäpäivään kiertämällä. 8. Tarkasta, onko mäntäventtiilin kahva painettu kokonaan 0/-asentoon. Jos ei ole, tartu kahvaan ylhäältä ja paina kahva alas kääntämällä sitä samalla myötäpäivään, kunnes muovinen nokka asettuu 0/-asentoon. Se estää veden ulosvirtauksen täytön aikana (katso kuvat 4. ja 4.). SÄILYTÄ OHJEET 0 ALTAAN SISÄVUORAUS 4. Voitele kierteet ensin vaseliinilla. Aseta suodattimen mutterin () litteä puoli altaan reunan ulkopintaa vasten ja kierrä suodattimen mutteria () myötäpäivään, kunnes se kiinnittyy uudelleen kierreliittimeen () (katso kuva ). 5. Kiristä suodattimen mutteri () sormin kierreliittimeen (). 4. ALTAAN SISÄVUORAUS 4. sivu 9

10 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 ASENNUSOHJEET ALTAAN TULOVEDEN LIITÄNTÄ SUUTTIMEN JA MÄNTÄVENTTIILIN ASENNUS. Irrota mäntäventtiilin nivel suodattimen kierreliittimestä () (katso kuva 5) vastapäivään kiertämällä. Varo kadottamasta kumista porrasvälilevyä (0). Aseta mäntäventtiili maata vasten turvalliseen paikkaan.. Irrota suodattimen mutteri () kierreliittimestä () vastapäivään kiertämällä. Jätä litteä välilevy () liittimeen ().. Asenna suutin ja mäntäventtiili altaan ylempään tuloliitäntään. Työnnä liitin () altaan sisäpuolelta toiseen reikään siten, että liittimen välilevy asettuu seinän sisäpintaa vasten. ALTAAN SISÄVUORAUS 4. Voitele kierteet ensin vaseliinilla. Aseta suodattimen mutterin () litteä puoli altaan reunan ulkopintaa vasten ja kierrä suodattimen mutteria () myötäpäivään, kunnes se kiinnittyy uudelleen kierreliittimeen () (katso kuva 6). 5. Kiristä altaan säädettävä tulosuutin (4) ja suodattimen mutteri () sormin kierreliittimeen (). 6. Ota kiinni mäntäventtiilikokoonpanosta. Tarkasta, että porrasvälilevy (0) on paikallaan ALTAAN SISÄVUORAUS 7. Kiinnitä mäntäventtiilin nivel takaisin kierreliittimeen () (katso kuva 7) myötäpäivään kiertämällä Tarkasta, onko mäntäventtiilin kahva painettu kokonaan 0/-asentoon. Jos ei ole, tartu kahvaan ylhäältä ja paina kahva alas kääntämällä sitä samalla myötäpäivään, kunnes muovinen nokka asettuu 0/-asentoon. Se estää veden ulosvirtauksen täytön aikana (katso kuvat 8. ja 8.). 9. Kohdista suuttimen pää poispäin altaan poistoliitännästä, jotta vesi kiertää paremmin (katso kuva 9). 0. Altaan seinä voidaan nyt täyttää vedellä. Katso täyttöohjeet maanpäällisen altaan käyttöohjeesta. SÄILYTÄ OHJEET 6 9 VEDEN VIRTAUS sivu 0

11 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 TEKNISET TIEDOT Hiekkasuodatin poistaa lietehiukkaset ja puhdistaa altaan. Altaan veden kemiallinen koostumus edellyttää erikoisosaamista. Ota yhteys allasten asiantuntijaliikkeeseen. Teho: 0 40 voltin vaihtovirta Tehontarve: 470 W Ihanteellinen suolapitoisuus: 000 ppm (miljoonasosaa) Puhdistusaineen enimmäistuotanto tunnissa: 0 grammaa tunnissa Kuparin ionisoinnin lähtövirta: 75 ma Suurin käyttöpaine:,4 bar (5 psi) Teho riittää suodatusalueelle: 0, m Suurin virtausnopeus: litraa tunnissa Suositeltava suodatusaine: Käytä vain kvartsihiekkaa nro 0. Raekoko 0,45 mm (ei sis. toimitukseen) 0,85 mm. Raekokosuhde alle,75. Suositeltava suodatusaineen määrä: 5 kg Rajoitettu takuu: vuotta (katso Rajoitettu takuu ) ASENNUSOHJEET TARVITTAVAT TYÖKALUT: Yksi () ristipääruuviavain Pumpun asennuspaikka ja -tapa: Asenna järjestelmä tasaiselle, värinättömälle alustalle. Asennuspaikan on oltava suojassa säävaihteluilta, kosteudelta, tulvilta ja pakkaselta. Jätä tilaa ylläpitotöille ja huolehdi kunnollisesta valaistuksesta. Ilman on päästävä kiertämään vapaasti, jotta pumpun moottorin jäähdytys toimii. Älä asenna pumppua kosteissa tai ilmastoimattomissa tiloissa. Asennukseen tarvitaan vähintään kaksi henkilöä. Moottorin esisuodattimen asennus:. Ota hiekkasuodatin lisävarusteineen varovasti pakkauksesta ja tarkista, että ne ovat kunnossa. Jos osat ovat vaurioituneet, ota yhteys palvelukeskukseen (luettelo tämän käyttöohjeen lopussa) TEKNISET TIEDOT JA ASENNUSOHJEET. Irrota lehtisiivilän kansi (4) esisuodattimen kotelosta kiertämällä vastapäivään. Irrota kori (6) ja suodatinkotelon mutteri (7) (katso kuva 0).. Kytke esisuodattimen kotelo moottorin vedensyöttöliittimeen. Huomautus: Kohdista esisuodattimen liitin ja moottorin vedensyöttöliitin (katso kuva ). SÄILYTÄ OHJEET sivu

12 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 ASENNUSOHJEET ASENNUSOHJEET (jatkoa) 4. Kiinnitä suodatinkotelon mutteri (7) moottorin vedensyöttöliittimeen kiertämällä myötäpäivään (kuvat. ja.) Kiinnitä kori (6) ja lehtisiivilän kansi (4) takaisin esisuodattimen koteloon (katso kuvat. ja.) Hiekkasäiliön asennus:. Aseta säiliön pohjatuki paikalleen.. Aseta säiliö tukipohjan päälle (katso kuva 4.).. Kytke moottorin esisuodatinyksikkö säiliön tukipohjaan (katso kuva 4.). HUOMAUTUS: Varmista, että esisuodattimen vedensyöttöliitin osoittaa altaan suuntaan. TÄRKEÄÄ: Useiden maiden ja etenkin EU-maiden lainsäädäntö edellyttää, että laite kiinnitetään maahan tai alustaan kiinteästi pystysuoraan asentoon. Kysy paikallisilta viranomaisilta, onko alueella käytössä maanpäällisten altaiden suodatinpumppuja koskevia määräyksiä. Jos sellaisia on, laite voidaan asentaa alustaan pohjassa olevien kahden reiän kautta. Katso piirros 4.. Laite kannattaa asentaa betoni- tai puualustaan, jotta se ei pääse kaatumaan. Asennusreikien läpimitta on 6,4 mm, ja ne ovat 60 mm:n etäisyydellä toisistaan. Käytä kahta pulttia ja lukkomutteria, joiden läpimitta on enintään 6,4 mm mm SÄILYTÄ OHJEET sivu

13 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 ASENNUSOHJEET (jatkoa) Hiekan lisääminen: TÄRKEÄÄ: Käytä vain kvartsihiekkaa nro 0, jonka raekoko on 0,45 0,85 mm ja raekokosuhde alle,75. HUOMAUTUS: Ennen hiekan lisäämistä säiliöön on tarkistettava, että keskusputki on kiinnitetty tukevasti säiliön pohjaan ja pystysuorassa säiliössä.. Aseta keskusputken päähän hiekkasuoja (7). Kaada säiliöön hiekkaa hitaasti (katso kuva 5).. Täytä säiliö noin puolilleen, ja irrota hiekkasuoja (7). (katso kuva 6) Tasoita hiekka ympäri säiliötä, ja lisää säiliöön hieman vettä. Vesi toimii iskunvaimentimena hiekkaa lisättäessä. Näin keskusputkeen (8) ei kohdistu liikaa liikettä (katso kuva 7). Laita hiekkasuoja (7) takaisin paikalleen ja lisää säiliöön hiekkaa. 4. Hiekkaa on tarpeeksi, kun se yltää keskusputken merkkien MAX ja MIN väliin. Tasoita hiekka käsin (katso kuvat 7 ja 8). ASENNUSOHJEET MAX 8 MAX MIN MIN MAX MIN 5. Irrota hiekkasuoja (7). 6. Huuhtele säiliön yläreunassa oleva hiekka pois. SÄILYTÄ OHJEET sivu

14 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 ASENNUSOHJEET ASENNUSOHJEET (jatkoa) VAROITUS Jos säiliön venttiili tai kiristin on asennettu huonosti, venttiili ja kiristin saattavat iskeytyä irti ja aiheuttaa vakavan vamman, hengenvaaran tai laitevaurion. 6-suuntaisen venttiilin asennus:. Laske 6-suuntainen venttiili säiliön päälle hitaasti. Varmista, että 6-suuntaisen venttiilin alta tuleva ohitusputki on tukevasti kiinni keskusputken (8) yläaukossa (katso kuva 9). TÄRKEÄÄ: 6-suuntaisessa venttiilissä on kolme letkuliitäntää. Venttiilin poistoliitännän (suodattimesta altaaseen) on osoitettava altaaseen, ja tuloliitännän (moottorista venttiiliin) on oltava moottorin lähtöliitännän kohdalla (katso kuva 0).. Irrota kiristimen pultti. Asenna kiristin säiliön sekä 6-suuntaisten venttiililaippojen ympärille. Vaihda kiristimen pultti ja kiristä se ristipääruuviavaimella (ei sisälly toimitukseen). (katso kuva ). 9 VEDEN TULOLIITÄNTÄ 0 VEDEN LÄHTÖLIITÄNTÄ Kytke hiekkasuodattimen yhdysletku () 6-suuntaisen venttiilin syöttöliittimen ja moottorin lähtöliittimen väliin. Aseta elektrolyysikenno () 6-suuntaisen venttiilin lähtöliittimeen. Kiristä käsivoimin (katso kuvat ja ). 4. Ruuvaa virtausanturi () tiukasti kiinni elektrolyysikennoon (), kytke elektrolyysikennon virtajohto ja kiristä mutteri (katso kuvat 4 ja 5). 4 5 SÄILYTÄ OHJEET sivu 4

15 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 HIEKKASUODATINPUMPUN LETKULIITÄNNÄN ASENNUS VAROITUS Pidä laite yli kahden metrin etäisyydellä altaasta. Pidä laitteen pistotulppa yli,5 metrin etäisyydellä altaasta. Sijoita laite pois altaan läheisyydestä, jotta lapset eivät pääsisi kiipeämään pumpun päälle ja hyppäämään siitä altaaseen. 6-suuntaisessa venttiilissä on kolme letkuliitäntää.. Liitä yksi letku () esisuodattimen tuloliitäntään ja letkun toinen pää alempaan mäntäventtiiliin kierreliittimellä. Varmista, että letkujen mutterit ovat tiukasti kiinni.. Liitä toinen letku () elektrolyysikennon lähtöliittimen ja ylemmän mäntäventtiilin väliin tulosuuttimella. Varmista, että letkujen mutterit ovat tiukasti kiinni.. Suuntaa 6-suuntaisen venttiilin kolmas letkuliitäntä (tyhjennys/poistoliitäntä) sopivaan tyhjennysastiaan letkun tai putken kautta (ei sisälly toimitukseen). Irrota tyhjennysliitännän korkki ennen poistoletkun tai -putken kytkemistä. 4. Hiekkasuodatinpumppu on valmis suodattamaan allasvettä. 6-SUUNTAINEN VENTTIILI MÄNTÄVENTTIILI VEDEN MÄÄRÄ SÄÄDETTÄVÄ ALTAAN TULOSUUTIN ASENNUSOHJEET SUODATTIMEN KIERRELIITIN VIEMÄRIIN ULKOSEINÄMÄN VUORAUS >M >.5M (MITTASUHTEET EIVÄT TÄSMÄÄ) SÄILYTÄ OHJEET sivu 5

16 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 HIEKKASUODATINPUMPUN LETKULIITÄNNÄN ASENNUS (JATKOA) MUUT KUIN INTEX-altaat:. Kytke letku () altaan tulo-/lähtöliitäntään suurella letkun kiristimellä. Kiristä liitos pitävästi. Irrota poistoventtiili () 6-suuntaisesta venttiililähdöstä ja kytke letku lähtöliittimeen. SUURI LETKUN KIRISTIN ALLAS INTEX-altaisiin, joiden koko on enintään 6 tuumaa.. Irrota mäntäventtiilin nivel suodattimen kierreliittimestä (5) vastapäivään kiertämällä. Varo kadottamasta kumista porrasvälilevyä ().. Ota kiinni mäntäventtiilikokoonpanosta. Tarkasta, että porrasvälilevy () on paikallaan. Liitä sovitin B (7) mäntäventtiilin niveleen.. Irrota seinätulppa ja työnnä liitin (8 ja 0) alempaan letkuliitäntään. Työnnä suutin (8 ja 9) ylempään letkuliitäntään. Sovitin B (7) asennetaan liitäntään työnnetyn suodatinliitännän (8) päälle. Kiristä liitos pitävästi. 4. Irrota poistoventtiili () 6-suuntaisen venttiilin lähtöliitännästä ja kytke letku lähtöliitäntään. ASENNUSOHJEET 8 & 9 8 & 0 ALLAS SÄILYTÄ OHJEET Sivu 6

17 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 KÄYTTÖOHJEET VAROITUS Sähköiskun vaara. Kytke laite vain maadoitettuun pistorasiaan, joka on suojattu vikavirtakatkaisimella tai vikavirtasuojalla. Ota yhteys valtuutettuun sähköasentajaan, jos olet epävarma, onko pistorasiassa jompikumpi edellä mainituista suojauksista. Pyydä tarvittaessa valtuutettua sähköasentajaa asentamaan vikavirtakatkaisin tai vikavirtasuoja, jonka suurin virta on 0 ma. Älä käytä kannettavaa jäännösvirtalaitetta (PRCD). Älä kytke laitetta sähköiskuvaaran takia sähköverkkoon jatkojohdolla, ajastimella, pistotulpan sovittimella tai muunnetulla pistotulpalla. Katso, että pistorasia on sopivassa paikassa. Älä kytke laitetta sähköverkkoon tai irrota sitä sähköverkosta, jos seisot vedessä tai jos kätesi ovat märät. Laitteen suurin työskentelypaine on kirjattu suodattimen säiliöön. Laitetta ei saa käyttää suuremmalla paineella. Sammuta pumppu aina ennen 6-suuntaisen venttiilin asennon vaihtamista. Jos laitetta käytetään niin, ettei vettä virtaa järjestelmän läpi, saattaa muodostua vaarallista painetta, joka voi aiheuttaa räjähdyksen, vakavan vamman, hengenvaaran tai laitevaurion. Pumppua ei saa koskaan testata paineilmalla. Järjestelmässä ei saa koskaan käyttää vettä, jonka lämpötila on yli 5 C. 6-suuntaisen venttiilin asennot ja toiminnot: Venttiilin asento Toiminto Veden virtaussuunta Altaan tavallinen suodatus ja imurointi (katso kuva 7) Pumpusta suodattimen kautta altaaseen allasimurilla KÄYTTÖOHJEET (katso kuva 8) Kääntää veden virtauksen puhtaaseen suodattimeen Pumpusta suodattimen kautta tyhjennys/poistoliitäntään (katso kuva 9) (katso kuva 0) (katso kuva ) D (katso kuva ) Hiekan puhdistuksen aloitus, hiekkakerroksen tasoitus backwash-ohjelman jälkeen Imurointi suodaan viemäriin, altaan vesimäärän vähentäminen tai allasveden tyhjennys viemäriin Veden kierrätys takaisin altaaseen, ei suodattimen kautta Pysäyttää virtauksen suodattimeen ja altaaseen Älä käytä tätä asetusta, kun pumppu on käynnissä Pumpusta suodattimen kautta tyhjennys/ poistoliitäntään Pumpusta tyhjennys/poistoliitäntään, suodatin ohitetaan Pumpusta venttiilin kautta altaaseen, suodatin ohitetaan B B SÄILYTÄ OHJEET sivu 7 RE BACK RE BACKWAS LOSE RECIRCU

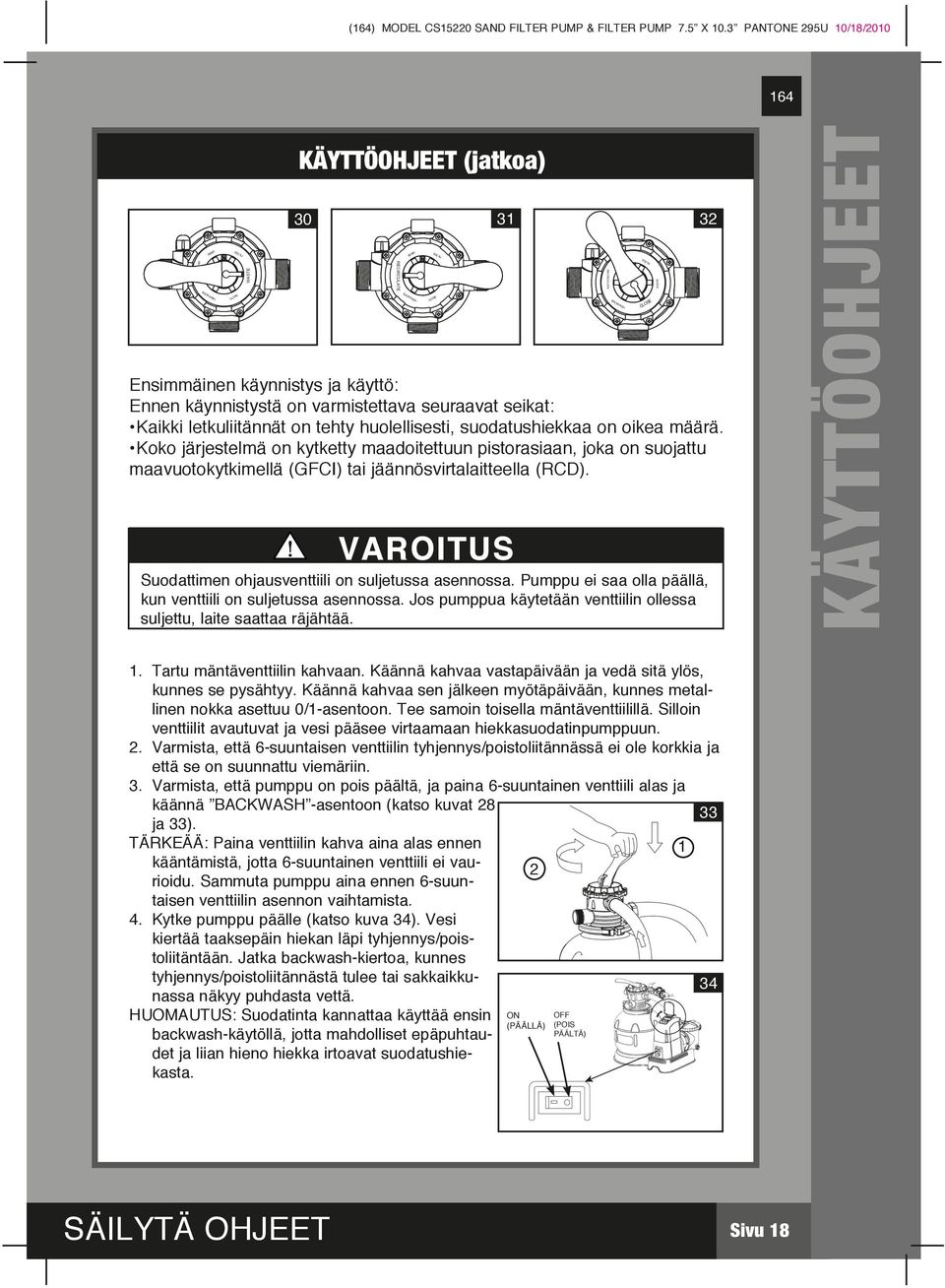

18 B B () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 RE ANVÄNDNINGSANVISNINGAR KÄYTTÖOHJEET (jatkoa) RE 0 Ensimmäinen käynnistys ja käyttö: Ennen käynnistystä on varmistettava seuraavat seikat: Kaikki letkuliitännät on tehty huolellisesti, suodatushiekkaa on oikea määrä. Koko järjestelmä on kytketty maadoitettuun pistorasiaan, joka on suojattu maavuotokytkimellä (GFCI) tai jäännösvirtalaitteella (RCD). VAROITUS Suodattimen ohjausventtiili on suljetussa asennossa. Pumppu ei saa olla päällä, kun venttiili on suljetussa asennossa. Jos pumppua käytetään venttiilin ollessa suljettu, laite saattaa räjähtää. KÄYTTÖOHJEET. Tartu mäntäventtiilin kahvaan. Käännä kahvaa vastapäivään ja vedä sitä ylös, kunnes se pysähtyy. Käännä kahvaa sen jälkeen myötäpäivään, kunnes metallinen nokka asettuu 0/-asentoon. Tee samoin toisella mäntäventtiilillä. Silloin venttiilit avautuvat ja vesi pääsee virtaamaan hiekkasuodatinpumppuun.. Varmista, että 6-suuntaisen venttiilin tyhjennys/poistoliitännässä ei ole korkkia ja että se on suunnattu viemäriin.. Varmista, että pumppu on pois päältä, ja paina 6-suuntainen venttiili alas ja käännä -asentoon (katso kuvat 8 ja ). TÄRKEÄÄ: Paina venttiilin kahva aina alas ennen kääntämistä, jotta 6-suuntainen venttiili ei vaurioidu. Sammuta pumppu aina ennen 6-suuntaisen venttiilin asennon vaihtamista. 4. Kytke pumppu päälle (katso kuva 4). Vesi kiertää taaksepäin hiekan läpi tyhjennys/poistoliitäntään. Jatka backwash-kiertoa, kunnes tyhjennys/poistoliitännästä tulee tai sakkaikkunassa näkyy puhdasta vettä. HUOMAUTUS: Suodatinta kannattaa käyttää ensin backwash-käytöllä, jotta mahdolliset epäpuhtaudet ja liian hieno hiekka irtoavat suodatushiekasta. ON (PÄÄLLÄ) OFF (POIS PÄÄLTÄ) 4 SÄILYTÄ OHJEET sivu 8

19 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 KÄYTTÖOHJEET (jatkoa) 5. Sammuta pumppu ja käännä 6-suuntainen venttiili asentoon (katso kuva 9). 6. Kytke pumppu päälle noin minuutiksi, jotta hiekka tasoittuu, kun suodatushiekka on käsitelty backwash-toiminnolla. 7. Kytke pumppu pois päältä ja käännä 6-suuntainen venttiili asentoon (katso kuva 7). 8. Kytke pumppu päälle. Järjestelmä toimii nyt tavallisessa suodatustilassa. Käytä pumppua, kunnes vesi on sopivan kirkasta. Pumppua saa käyttää korkeintaan tuntia päivässä. 9. Kun suodatusaine on puhdasta, kirjoita painemittarin ensimmäinen lukema muistiin. HUOMAUTUS: Kun järjestelmän asetukset on tehty ensimmäisen kerran, backwashtoimintoa saatetaan joutua toistamaan usein, jos vedessä tai hiekassa on epätavallisen paljon likaa. Kun suodatin on poistanut allasvedestä lian ja epäpuhtaudet, suodatushiekkaan kerääntynyt lika nostaa painetta ja hidastaa vedenkiertoa. Jos järjestelmään ei ole kytketty imuria ja painemittarin lukema on keltaisella alueella, suodatushiekka on puhdistettava backwash-toiminnolla. Lisätietoja toiminnosta on kohdassa Ensimmäinen käynnistys ja käyttö. Jos järjestelmään on kytketty imuri (esim. Intexin automaattinen allasimuri), virtaus saattaa myös hidastua ja paine nousta. Irrota imuri järjestelmästä ja tarkista, onko painemittarin lukema laskenut keltaiselta alueelta vihreälle alueelle. KÄYTTÖOHJEET SÄILYTÄ OHJEET sivu 9

20 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 SUOLAVESIALLASJÄRJESTELMÄN KÄYTTÖ. Käynnistä yksikkö: Kytke virtajohto pistorasiaan ja tarkista, että GFCI/RCD (suojakytkin) toimii. Kytke laitteeseen virta. Suodatinpumppuun on kytketty virta, ja suodatinpumppu toimii. Ohjauspaneelin vihreä pumppuvalo syttyy ja elektronisen ohjausyksikön LED-näytöllä näkyy koodi 00. Se tarkoittaa, että yksikkö on valmiustilassa. Se on normaalia.. Vapauta ohjauspainikkeet seuraavasti: Pidä painiketta painettuna vähintään kahden sekunnin ajan, kunnes kuuluu lyhyt merkkiääni. Pidä painiketta painettuna toistamiseen vähintään kahden sekunnin ajan, kunnes kuuluu toinen lyhyt merkkiääni. LED-näytöllä vilkkuu 00. Tämä toimintosarja vapauttaa ohjauspainikkeet.. Aseta suolavesiallasjärjestelmän käyttötunnit: Lisää käyttötunteja painamalla painiketta. Voit vähentää tunteja myös painamalla painiketta. Katso altaan koko ja tarvittava käyttötuntimäärä Käyttöaikataulukosta. Aseta tunnit painamalla monta kertaa (enintään tuntia jaksoa kohden) asetuspainiketta. Jos tunteja on liikaa paina. Sisäinen ajastin käynnistää nyt suolavesiallasjärjestelmän valitsemasi tuntimäärän ajan samaan aikaan joka päivä. HUOMAUTUS: Suolavesiallasjärjestelmä ei toimi, jos suodatinpumppu ei ole päällä. KÄYTTÖOHJEET 4. Lukitse ohjauspainikkeet: Kun näytöllä on oikea tuntimäärä, pidä painiketta painettuna vähintään kahden sekunnin ajan, kunnes kuuluu lyhyt merkkiääni. Pidä painiketta painettuna uudelleen vähintään kahden sekunnin ajan, kunnes kuuluu toinen lyhyt merkkiääni. Ohjauspaneeliin syttyy muutaman minuutin kuluessa vihreä WORKING-merkkivalo, joka ilmaisee, että suolavesiallasjärjestelmä on aloittamassa puhdistusaineiden tuotantoa. Kun ohjauspainikkeet lukitaan tällä asetuksella, käyttöjaksoa ei voi muuttaa luvattomasti. HUOMAUTUS: Jos unohdat lukita ohjauspainikkeet, suolavesiallasjärjestelmä lukitsee ne automaattisesti ja aloittaa toiminnan minuutin kuluttua. 5. Muuta käyttöaikaa tarvittaessa: Käyttötunteja voidaan tarvittaessa muuttaa. Toista kohdat Mittaa altaan veden kuparipitoisuus. Suolavesiallasjärjestelmän suositusarvo on 0, 0, ppm kuparia. Kuparipitoisuus on helppo mitata toimitukseen kuuluvilla testiliuskoilla. Jos kuparipitoisuus on 0, 0, ppm, siirry kohtaan 8. 0 Copper (ppm) OK SÄILYTÄ OHJEET sivu 0

21 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 SUOLAVESIALLASJÄRJESTELMÄN KÄYTTÖ (JATKOA) 7. Boost-tehokäsittely Jos testitulos on alle 0, ppm, pidä painettuna BOOSTpainiketta 5 sekunnin ajan, kunnes merkkivalo syttyy ja LEDnäytöllä näkyy 80. Suolavesiallasjärjestelmä on aloittanut kupari-ionin tuotannon. Boost-käsittely keskeytetään painamalla BOOST-painiketta uudelleen 5 sekunnin ajan, kunnes merkkivalo sammuu. Huomautus: Kun järjestelmä on aloittanut kupari-ionin tuotannon, BOOST-painiketta ei voida palauttaa muutoin kuin sammuttamalla laitteesta virta. Boost-toiminto toimii 4 kertaa järjestelmään ohjelmoidun ajan. Jos suolavesiallasjärjestelmän käyttöaika on tuntia, boosttoiminto kestää 4 x = 8 tuntia. Kun boost-toiminto on valmis, järjestelmä palaa automaattisesti normaalitoimintoon. Voit uusia boost-tehokäsittelyn rankan vesisateen jälkeen tai jos allas on likainen. 8. Tutki altaan vesi säännöllisesti: Kun kuparitaso näyttää olevan tasapainossa, tutki altaan vesi joka viikko, jotta puhdistusaineen määrä pysyy oikeana. Vapaan kloorin määrän on ehdottomasti oltava 0,4,5 ppm ja kupari-ionipitoisuuden 0, 0, ppm. Jos kuparipitoisuus on alle 0, ppm, toimi kohdan 7 ohjeen mukaan. HUOMAUTUS: Suuri kupari-ionipitoisuus saattaa muuttaa vaaleat hiukset vihertäviksi. Uidessa kannattaa käyttää uimalakkia ja hiukset kannattaa pestä saippualla uinnin jälkeen. Lisätietoja on Vianetsintäoppaassa. 9. Valmiustila/virransäästötila: Kun käyttöjakso on päättynyt, ohjauspaneelin vihreä SLEEP-valo syttyy ja LED-näytöllä vilkkuu 9. Järjestelmä on valmiustilassa. Järjestelmä sammuu hetken kuluttua ja siirtyy virransiirtotilaan. Järjestelmä kytkeytyy automaattisesti tuottamaan klooria 4 tunnin välein. SLEEP-valo palaa edelleen, kun järjestelmä on virransäästötilassa. LED-näyttö sammuu tunnin kuluttua. Avaa edellinen LED-koodi painamalla mitä tahansa painiketta ( ). 0. Pumpun pyörittäminen yksin, ilman suolavesiallasjärjestelmää: Jos haluat pumpun pyörivän yksin, ilman suolavesiallasjärjestelmää, pidä painettuna ( )- ja ( )-painikkeita 5 sekunnin ajan, kunnes kuuluu merkkiääni ja LED-näytöllä näkyy FP. Pumppu toimii nyt yksin. Sammuta pumppu kääntämällä kytkin OFF-asentoon. HUOMAUTUS: Jos automaattiajastus on käytössä, pumppu ei voi pyöriä yksin. TÄRKEÄÄ: Säilytä suolavesiallasjärjestelmän alkuperäinen automaattinen käyttöjakson asetus kääntämällä kytkin ON-asentoon. Kun LED-näytöllä näkyy FP, vapauta ohjauspainikkeet ja lukitse ne uudelleen kohtien 4 mukaisesti. LED-näytöllä näkyvät alkuperäiset käyttötunnit ja suolavesiallasjärjestelmän käyttöjakso alkaa uudelleen. KÄYTTÖOHJEET SÄILYTÄ OHJEET Sivu

22 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 LED-lukema FP LED-KOODITAULUKKO Selitys Suodatinpumpun toimintatila 80 Boost-tila 00 Valmiustila (käynnistys) 0 Vähimmäiskäyttötuntimäärä (Yksi käyttötunti jäljellä) 0 Käyttötunnit ( käyttötuntia jäljellä) 0 Käyttötunnit ( käyttötuntia jäljellä)) 04 Käyttötunnit (4 käyttötuntia jäljellä) 05 Käyttötunnit (5 käyttötuntia jäljellä) 06 Käyttötunnit (6 käyttötuntia jäljellä) 07 Käyttötunnit (7 käyttötuntia jäljellä) 08 Käyttötunnit (8 käyttötuntia jäljellä) 09 Käyttötunnit (9 käyttötuntia jäljellä) 0 Käyttötunnit (0 käyttötuntia jäljellä) Käyttötunnit ( käyttötuntia jäljellä) Enimmäiskäyttötuntimäärä ( käyttötuntia jäljellä) 90 Hälytyskoodi (vähäinen veden virtaus / ei virtausta) 9 Hälytyskoodi (pieni suolapitoisuus) 9 Hälytyskoodi (suuri suolapitoisuus) 9 Valmiustila (käyttöprosessi päättynyt) TYHJÄ Suolavesiallasjärjestelmään ei tule virtaa, tai se on virransäästötilassa odottamassa seuraavan suolavesiallasjärjestelmän tuotantojakson alkamista. LED-KOODITAULUKKO SÄILYTÄ OHJEET Sivu

23 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 INTEX-ALTAIDEN SUOLATAULUKKO Taulukossa on suolan annosteluohjeet, joilla saavutetaan pysyvästi paras mahdollinen 000 ppm suolapitoisuus. Altaan koko MAANPÄÄLLISET INTEX-ALTAAT 5 x (457cm x 84cm) 5 x 6 (457cm x 9cm) 5 x 4 (457cm x 07cm) 5 x 48 (457cm x cm) EASY SET 6 x 4 (488cm x 07cm) -ALLAS 6 x 48 (488cm x cm) 8 x 4 (549cm x 07cm) 8 x 48 (549cm x cm) 8 x 5 (549cm x cm) 5 x 6 (457cm x 9cm) 5 x 4 (457cm x 07cm) 5 x 48 (457cm x cm) CIRCULAR PYÖREÄ 6 x 48 (488cm x cm) METAL- 8 x 48 (549cm x cm) LIKEHYKSINEN ALLAS 8 x 5 (549cm x cm) 0 x 5 (60cm x cm) 4 x 48 (7cm x cm) 6 x 48 (488cm x cm) ULTRA FRAME -ALLAS 8 x 5 (549cm x cm) 6 8 x 49 (508cm x 4cm) SEQUOIA SPIRIT -ALLASSARJA 8 8 x 5 (569cm x 5cm) 8 x 0 x 4 (549cm x 05cm x 07cm) SOIKE- AKEHYKSINEN 0 x x 48 (60cm x 66cm x cm) ALLAS 4 x x 48 (7cm x 66cm x cm) 8 x 9 x 5 (549cm x 74cm x cm) SUORA- KULMAINEN 4 x x 5 (7cm x 66cm x cm) ULTRA FRAME -ALLAS Vesimäärä (laskettu, kun kehyksellä varustetun altaan täyttö on 90 % ja Easy Set -altaan sekä soikean altaan täyttö 80 %) Aloitettaessa tarvittava suolamäärä,0 g/l ( 000 ppm) Havaitun pienen suolapitoisuuden yhteydessä (KOODI 9) tarvittava suolamäärä (Gallonaa) (Litraa) (Lbs) (Kg) (Lbs) (Kg) SÄILYTÄ OHJEET Sivu

24 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 INTEX-ALTAIDEN KÄYTTÖAIKATAULUKKO (SIS. SYANUURIHAPPOA) Altaan koko MAANPÄÄLLISET INTEX-ALTAAT EASY SET -ALLAS PYÖREÄ METALLIKE- HYKSINEN ALLAS ULTRA FRAME -ALLAS SEQUOIA SPIRIT -ALLASSARJA SOIKEAKE- HYKSINEN OVAL SARGPOOL ALLAS SUORAKULMAINEN ULTRA FRAME -ALLAS 5 x (457cm x 84cm) 5 x 6 (457cm x 9cm) 5 x 4 (457cm x 07cm) 5 x 48 (457cm x cm) 6 x 4 (488cm x 07cm) 6 x 48 (488cm x cm) 8 x 4 (549cm x 07cm) 8 x 48 (549cm x cm) 8 x 5 (549cm x cm) 5 x 6 (457cm x 9cm) 5 x 4 (457cm x 07cm) 5 x 48 (457cm x cm) 6 x 48 (488cm x cm) 8 x 48 (549cm x cm) 8 x 5 (549cm x cm) 0 x 5 (60cm x cm) 4 x 48 (7cm x cm) 6 x 48 (488cm x cm) 8 x 5 (549cm x cm) 6 8 x 49 (508cm x 4cm) 8 8 x 5 (569cm x 5cm) 8 x 0 x 4 (549cm x 05cm x 07cm) 0 x x 48 (60cm x 66cm x cm) 4 x x 48 (7cm x 66cm x cm) 8 x 9 x 5 (549cm x 74cm x cm) 4 x x 5 (7cm x 66cm x cm) Vesimäärä (laskettu, kun kehyksellä varustetun altaan täyttö on 90 % ja Easy Set -altaan sekä soikean altaan täyttö 80 %) (Gallonaa) (Litraa) Käyttöaika tunteina ympäristön tai ilman lämpötilan mukaan 0-9 C (50-66 F) C (68-8 F) C (84-97 F) SÄILYTÄ OHJEET Sivu 4

25 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 INTEX-ALTAIDEN SYANUURIHAPPOTAULUKKO Syanuurihappo on kemikaali, joka estää ultraviolettisäteiden aiheuttamaa kloorihävikkiä. Paras tulos saavutetaan, kun syanuurihapon määrä pysyy suunnilleen %:ssa suolan määrästä. Esimerkiksi 45 kg suolaa x % = 0,45 kg syanuurihappoa. Altaan koko MAANPÄÄLLISET INTEX-ALTAAT 5 x (457cm x 84cm) 5 x 6 (457cm x 9cm) 5 x 4 (457cm x 07cm) 5 x 48 (457cm x cm) EASY SET 6 x 4 (488cm x 07cm) -ALLAS 6 x 48 (488cm x cm) 8 x 4 (549cm x 07cm) 8 x 48 (549cm x cm) 8 x 5 (549cm x cm) 5 x 6 (457cm x 9cm) 5 x 4 (457cm x 07cm) PYÖREÄ 5 x 48 (457cm x cm) METALLIK- 6 x 48 (488cm x cm) EHYKSINEN 8 x 48 (549cm x cm) ALLAS 8 x 5 (549cm x cm) 0 x 5 (60cm x cm) 4 x 48 (7cm x cm) 6 x 48 (488cm x cm) ULTRA FRAME -ALLAS 8 x 5 (549cm x cm) 6 8 x 49 (508cm x 4cm) SEQUOIA SPIRIT -ALLASSARJA 8 8 x 5 (569cm x 5cm) 8 x 0 x 4 (549cm x 05cm x 07cm) SOIKEAKE- HYKSINEN 0 x x 48 (60cm x 66cm x cm) ALLAS 4 x x 48 (7cm x 66cm x cm) 8 x 9 x 5 (549cm x 74cm x cm) 4 x x 5 (7cm x 66cm x cm) SUORAKULMAINEN ULTRA FRAME -ALLAS Vesimäärä (laskettu, kun kehyksellä varustetun altaan täyttö on 90 % ja Easy Set Aloitettaessa tarvittava syanuurihapon määrä 0,0g/l (0 ppm) -altaan sekä soikean altaan täyttö 80 %) (Gallonaa) (Litraa) (Lbs) (Kgs) SÄILYTÄ OHJEET Sivu 5

26 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 KAIKKIEN ALLASMALLIEN SUOLAPITOISUUDEN LASKUTOIMITUS Aloitettaessa tarvittava suolamäärä (Lbs) Aloitettaessa tarvittava suolamäärä (kg) Jos suolapitoisuus on liian pieni, tarvittava suolamäärä (Lbs) Jos suolapitoisuus on liian pieni, tarvittava suolamäärä (Kg) Vesimäärä (gallonaa) x 0,05 Vesimäärä (litraa) x 0,00 Vesimäärä (gallonaa) x 0,0067 Vesimäärä (litraa) x 0,0008 MUIDEN VALMISTAJIEN ALTAIDEN SYANUURIHAPPOTAULUKKO Vesimäärä Aloitettaessa tarvittava suolamäärä Jos suolapitoisuus on liian pieni (KOODI 9), tarvittava suolamäärä (Gallonaa) (Litraa) (Lbs) (Kgs) (Lbs) (Kgs) MUIDEN VALMISTAJIEN ALTAIDEN KÄYTTÖAIKATAULUKKO Vesimäärä Käyttöaika tunteina ympäristön tai ilman lämpötilan mukaan (Gallonaa) (Litraa) 0-9 C (50-66 F) 0-8 C (68-8 F) 9-6 C (84-97 F) MUIDEN VALMISTAJIEN ALTAIDEN SYANUURIHAPPOTAULUKKO Aloitettaessa tarvittava syanuurihapon määrä Vesimäärä 0,0g/l (0 ppm) (Gallonaa) (Litraa) (Lbs) (Kgs) SÄILYTÄ OHJEET Sivu 6

27 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 MOOTTORIN ESISUODATTIMEN PUHDISTUS JA YLLÄPITO. Tarkista, että suodatinpumppu on sammutettu ja irrota virtajohto pistorasiasta.. Tartu mäntäventtiilin kahvaan. Käännä kahvaa vastapäivään ja paina sitä alas, kunnes se pysähtyy. Käännä kahvaa sen jälkeen myötäpäivään, kunnes muovinen nokka asettuu 0/-asentoon. Tee samoin toisella mäntäventtiilillä. Se estää veden virtaamisen pois altaasta.. Päästä painetta ulos avaamalla sakanpoistoventtiili (9), joka on esisuodattimen kotelon alaosassa (katso kuva 5). 4. Irrota lehtisiivilän kansi (4) kiertämällä vastapäivään. Irrota kori (6) ja lehtisiivilän o-rengas (5) esisuodattimen kotelosta (katso kuva 6). 5. Tyhjennä kori ja huutele se puutarhaletkulla. Voit puhdistaa pinttyneet liat muoviharjalla. Älä käytä metalliharjaa. 6. Puhdista esisuodattimen kotelon sisäosat ja lehtisiivilän O-rengas ja huuhtele ne puutarhaletkulla. 7. Aseta lehtisiivilän o-rengas ja kansi sekä kori takaisin paikoilleen esisuodattimen koteloon YLLÄPITO 8. Sulje sakanpoistoventtiili (9). VIRTAUSANTURIN PUHDISTUS. Kierrä virtausanturin kaulusta () vastapäivään ja irrota se elektrolyyttikennon kanavasta (). Katso kohta Osien pikaopas.. Jos virtausanturin pinnalla näkyy sakkaa tai roskia, huuhtele ne pois puutarhaletkulla. Saranatappi Kohdistuskohouma Liitäntäreuna. Jos sakka ei irtoa huuhtelemalla, puhdista pinta ja saranatappi tarvittaessa muoviharjalla. Älä käytä metalliharjaa. 4. Kun virtausanturi on tarkistettu ja puhdistettu, kohdista virtausanturin kohdistuskohouma kanavan liitäntäreunaan. Kiristä virtausanturi takaisin paikalleen kääntämällä kaulusta myötäpäivään. Älä kiristä liikaa. SÄILYTÄ OHJEET Sivu 7

28 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 ELEKTROLYYSIKENNON PUHDISTUS Jos altaan vesi on kovaa (sen mineraalipitoisuus on suuri), kennon säännöllinen puhdistus saattaa olla tarpeellista. Jotta elektrolyysikenno () toimisi mahdollisimman tehokkaasti, se kannattaa avata ja tarkastaa kuukauden välein. Puhdista kenno seuraavien ohjeiden mukaan.. Katkaise virta yksiköstä ja irrota virtajohto pistorasiasta.. Irrota letku () elektrolyysikennon () lähtöliitännästä. Sulje lähtöliitäntä 6-suuntaisen venttiilin poistoliitännän kannella () (katos kuvat 7 ja 8).. Irrota elektrolyyttikenno 6-suuntaisen kennon lähtöliitännästä kiertämällä elektrolyyttikennon () kaulus auki (katso kuva 9). 4. Kaada kennoon talousetikkaa niin, että titaanilevyt peittyvät (katso kuva 40). Anna vaikuttaa noin tunnin ajan, ja huuhtele kovalla paineella puutarhaletkulla. YLLÄPITO 5. Kytke elektrolyysikenno toistamalla vaiheet KUPARIELEKTRODIN PUHDISTUS. Katkaise virta yksiköstä ja irrota virtajohto pistorasiasta.. Irrota pistokkeen kaulus kuparielektrolyysikennosta kiertämällä vastapäivään (katso kuvat 4 ja 4).. Kierrä auki kuparielektrolyysikennon kaulus, irrota elektrolyysikenno ja laita se astiaan. 4. Kaada astiaan talousetikkaa astiaan niin, että kuparielektrolyysikenno peittyy (katso kuva 44). Anna vaikuttaa noin tunnin ajan, ja huuhtele kovalla paineella puutarhaletkulla. 5. Kytke elektrolyysikenno toistamalla vaiheet SÄILYTÄ OHJEET Sivu 8

29 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 YLLÄPITO (JATKOA) INTEX -KUPARI-IONI-TESTILIUSKAT (PAKKAUKSESSA) Kupari-ioni-testiliuskoilla tutkitaan veden kupari-ionipitoisuus. Ohjeet ja käyttö. Upota koko liuska veteen kolmen sekunnin ajaksi, ja nosta liuska pois.. Pidä liuskaa vaakatasossa 5 sekunnin ajan. Älä ravista liuskasta vettä.. Vertaa kupari-ioniliuskan väriä pakkauksessa olevan värikartan väreihin. INTEX KOLMITOIMISET TESTILIUSKAT (PAKKAUKSESSA) YLLÄPITO Kolmitoimisilla testausliuskoilla voidaan testata vapaan kloorin arvo, happamuusaste (ph) ja kokonaisalkalisuus samalla kertaa. Veden kemiallinen koostumus kannattaa tutkia joka viikko. Klooripitoisuus kannattaa pitää välillä 0,4,5 ppm. Ohjeet ja käyttö. Kasta koko liuska veteen ja nosta se heti ylös.. Pidä liuskaa vaakatasossa 5 sekunnin ajan. Älä ravista liuskasta vettä.. Vertaa kupari-ioniliuskan väriä pakkauksessa olevan värikartan väreihin. Tarvittaessa voit lisätä altaaseen muita kemikaaleja. Veden kemiallinen koostumus on tärkeää mitata oikein. Lue liuskan käyttöohjeet ja noudata niitä. ALTAAN HOITO JA KEMIKAALIT Kaikkia altaita on hoidettava, jotta vesi pysyy kirkkaana ja hygieenisesti puhtaana. Suodatin auttaa puhtaanapidossa, kun kemikaaleja valvotaan asianmukaisesti. Kysy altaan jälleenmyyjältä, kuinka klooria, leväntorjunta-ainetta ja muita kemikaaleja on käytettävä, jotta vesi pysyy kirkkaana. Pidä allaskemikaalit poissa lasten ulottuvilta. Älä lisää kemikaaleja altaaseen, kun altaassa on ihmisiä. Kemikaalit voivat ärsyttää ihoa tai silmiä. Päivittäinen veden ph-tarkistus ja kemiallinen käsittely on tärkeää, eikä sen merkitystä voida korostaa liikaa. Oikean ph-arvon ylläpito on tärkeää sekä allasta täytettäessä että kauden aikana. Kysy ohjeita paikalliselta uima-altaiden jälleenmyyjältä. Kun allas täytetään kauden aikana ensimmäisen kerran, vesi voi olla suolapitoista, jolloin tarvitaan ylimääräisiä lisäaineita ja ylimääräisiä suodattimen vaihtoja. Älä päästä ketään altaaseen, ennen kuin ph-taso on oikea. Kysy ohjeita paikalliselta uima-altaiden jälleenmyyjältä. Kloorivesi voi vahingoittaa nurmikkoa, istutuksia tai pensaita, kun lapset leikkivät altaassa ja loiskuttavat vettä altaan ulkopuolelle. Altaan alla oleva nurmikko vaurioituu. Jotkin ruohotyypit voivat kasvaa altaan pohjan läpi. Suodatuksen kesto riippuu altaan koosta, säätilasta ja käyttöasteesta. Kokeilemalla saat selville, kauanko veden puhdistukseen kuluu aikaa. SÄILYTÄ OHJEET Sivu 9

30 () MODEL CS50 SAND PUMP & PUMP 7.5 X 0. PANTONE 95U 0/8/00 ALTAAN HUOLTO JA KEMIALLISET MÄÄRITELMÄT Veden suositellut kemialliset arvot Vähimmäisarvo Ihanteellinen arvo Enimmäisarvo Kupari-ionit ppm 0. ppm Vapaa kloori ppm.0 ppm Sitoutunut kloori 0 0 ppm 0. ppm ph Kokonaisalkalisuus 00 ppm ppm 40 ppm Kalsiumkovuus 50 ppm ppm ppm Stabilaattori (syanuurihappo) 0 ppm 0-50 ppm 00 ppm Tarkista veden käsittelytapa altaan jälleenmyyjältä. Vapaa kloori Altaan vedessä oleva kloorijäämä. YLLÄPITO Sitoutunut kloori Aiheuttaa liian suurina pitoisuuksina terävää kloorin hajua ja silmien kirvelyä. ph Arvo, joka ilmaisee, kuinka hapanta tai emäksistä liuos on. Liian pieni arvo Metallien korroosio, silmien kirvely ja ihon ärsytys, kokonaisalkalisuus heikkenee. Liian suuri arvo Karstoittuminen, samea vesi, suodattimien käyttöikä lyhenee, silmien kirvely ja ihon ärsytys, klooraus toimii heikosti. Kokonaisalkalisuus Ilmaisee veden kykyä vastustaa ph-arvon muutosta. Se määrittää ph-arvon muutoksen nopeuden ja helppouden. Säädä kokonaisalkalisuuden arvo ennen ph-arvon säätämistä. Liian pieni arvo Metallien korroosio, silmien kirvely ja ihon ärsytys. Pieni kokonaisalkalisuus muuttaa veden ph-arvon epävakaaksi. Kaikki veteen lisätyt kemikaalit vaikuttavat veden pharvoon. Liian suuren kokonaisalkalisuuden seuraukset Karstoittuminen, samea vesi, silmien kirvely ja ihon ärsytys, klooraus toimii heikosti. Kalsiumkovuus Liian suuri arvo Stabilaattori Tarkoittaa veteen liuenneen kalsiumin ja magnesiumin määrää. Karstoittuminen, veden samentuminen. (syanuurihappo) Stabilaattorit pidentävät kloorin käyttöikää uima-altaissa. Älä lisää allaskemikaaleja suoraan roskanerottimeen. Kemikaalit voivat vahingoittaa kennoa. Suositeltujen suola- ja puhdistusainepitoisuuksien jatkuva ylittäminen saattaa aiheuttaa korroosiota altaan varusteisiin. Tarkista testaussarjan vanhenemispäivämäärä. Vanhentuneella testaussarjalla saadut tulokset voivat olla epätarkkoja. Jos allas on kovassa käytössä, lisäpuhdistusaineen käyttöä on lisättävä. Käytä allaspuhdistusainetta, jonka vaikuttavia aineita ovat trikloori, trikloori-isosyanuurihappo tai dikloori. SÄILYTÄ OHJEET Sivu 0

31 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 PITKÄAIKAINEN SÄILYTYS JA TALVISÄILYTYS VAROITUS Jos vesi pääsee jäätymään, hiekkasuodatinpumppu vaurioituu, eikä takuu ei ole voimassa. Jos jäänestoainetta tarvitaan, käytä vain propyleeniglykolia. Propyleeniglykoli on myrkytöntä, eikä se vaurioita järjestelmän muoviosia. Muut jäänestoaineet ovat erittäin myrkyllisiä, ja ne saattavat vaurioittaa järjestelmän muoviosia.. Tarkista, että vesi johdetaan ympäristösäädösten mukaiseen viemäröintiin ennen kuin tyhjennät altaan pitkäaikaista säilytystä varten tai vaihdat altaan paikkaa. Tarkista, mitä paikallisissa asetuksissa määrätään uima-altaan veden hävittämisestä.. Katkaise virta yksiköstä ja irrota virtajohto pistorasiasta.. Kun allas on tyhjennetty, irrota kaikki letkut pumpusta ja mäntäventtiileistä ja poista suodattimet ja mäntäventtiilit altaan seinästä. 4. Avaa tyhjennysventtiilin korkki (9) kiertämällä vastapäivään, ja anna altaan tyhjentyä. Tyhjennysventtiili on suodattimen säiliön pohjassa. 5. Irrota pumpun moottori säiliön pohjasta. 6. Jätä hiekkasuodatinpumpun osat ja letkut kuivumaan ulkoilmaan. 7. Levitä seuraaviin O-renkaisiin ja välilevyihin vaseliinia ennen pitkäaikaista säilytystä: L-muotoiseen rengastiivisteeseen (7). o-renkaaseen A (8). Pumpun letkun O-renkaisiin (9). Suodattimen venttiilikokoonpanon porrasvälilevyt (0). Suodattimen litteät kumiset välilevyt (). 8. Paina 6-suuntaisen venttiilin kahva ja käännä se kohti venttiilin yläosaa N-asentoon. Nyt vesi pääsee poistumaan venttiilin kautta. Jätä 6-suuntainen venttiili tähän asentoon. 9. Kuivat osat ja pumpun moottori kannattaa säilyttää alkuperäispakkauksessa. Älä peitä tai kääri pumpun moottoria muoviin, jotta sisälle ei muodostu kondensiovettä ja korroosiota. 0. Säilytä pumpun moottoria ja lisävarusteita kuivassa ja viileässä paikassa. Säilytyslämpötilaa on tarkkailtava. Lämpötila voi olla 0 40 C. YLLÄPITO SÄILYTÄ OHJEET sivu

32 () MODEL CS50 SAND PUMP & filter pump 7.5 X 0. PANTONE 95U 0/8/00 VIANETSINTÄOPAS VIKA SYY RATKAISU SUODATTIMEN MOOTTORI EI KÄYNNISTY SUODATIN EI PUHDISTA ALLASTA SUODATIN EI PUMPPAA VETTÄ, TAI VESI VIRTAA HITAASTI Virtajohto ei ole kunnolla paikallaan. Maavuotokytkin tai jäännösvirtalaite on lauennut. Moottori on ylikuumentunut, ja ylikuormitussuoja ei ole päällä. Valmiustila/virransäästötila. Syanuurihappoa ei ole. Väärät kloori- tai ph-pitoisuudet. Säiliössä ei ole suodatusainetta. 6-suuntaisen venttiilin asetus on väärä. Allas on liian likainen. Altaan pohjalla on likaa tai hiekkaa. Kori estää veden virtauksen. Tulo- tai poistoliitäntä on tukossa. Tuloletkussa on ilmavuoto. Allas on liian likainen. Suodatushiekka on likaista. Suuttimen ja suodattimen liitokset päinvastoin. Suodatushiekan pinta on kovettunut tai paakkuuntunut. Järjestelmään on kytketty allasimuri. Irrota altaan sisäseinässä oleva tuloletku, ja poista sieltä tukokset. Virtajohto on kytkettävä kolmijohtimiseen pistorasiaan, joka on suojattu luokan A maavuotokytkimellä tai jäännösvirtalaitteella. Nollaa suojakytkin. Jos suojakytkin laukeaa toistuvasti, sähköjärjestelmässä voi olla vika. Kytke suojakytkin pois päältä ja pyydä valtuutettua sähköasentajaa korjaamaan vika. Odota, että moottori jäähtyy. Käynnistä uudelleen. Katso Suolavesiallasjärjestelmän käyttö. Katso syanuurihappotaulukkoa. Säädä kloori- ja ph-pitoisuutta. Kysy ohjeita paikalliselta uima-allastarvikkeiden jälleenmyyjältä. Lisää suodatushiekkaa.katso hiekan lisäysohjeet. Käännä venttiili -asentoon. Käytä suodatinta pidempiä aikoja kerrallaan. Puhdista altaan pohja Intex-allasimurilla. Puhdista kori. Kiristä letkun mutterit, tarkasta, että letkuissa ei ole vaurioita ja tarkasta altaan vesimäärä. Puhdista esisuodattimen kori useammin. Backwash-toiminnon suodatin. Asenna suutin altaan ylempään tuloliitäntään ja suodatin altaan alempaan lähtöliitäntään. Poista parin sentin verran hiekkaa tarvittaessa. Jos järjestelmään on kytketty allasimuri, irrota se. VIANETSINTÄOPAS PUMPPU EI TOIMI 6-SUUNTAINEN VENTTIILI TAI SEN KANSI VUOTAA LETKU VUOTAA PAINEMITTARI EI TOIMI ALTAASEEN VIRTAA HIEKKAA Vettä on liian vähän. Suodatin on tukossa. Tuloletkussa on ilmavuoto. Moottorissa on vika, tai siipiratas on juuttunut. Hiekkasäiliössä ei ole o-rengasta. Hiekkasäiliön o-rengas on likainen. Laipan kiristimet ovat löysällä. 6-suuntainen venttiili on vaurioitunut. Letkun mutteri ei ole tarpeeksi kireällä. Letkun liittimessä ei ole o-rengasta/l-muotoista rengastiivistettä. Painemittarin syöttöliitin on tukossa. Painemittari on viallinen. Hiekka on liian hienojakoista. Hiekkakerros on kalkkeutunut. Täytä altaaseen oikea määrä vettä. Puhdista altaan tuloveden liitännän suodattimet. Kiristä letkun mutterit. Tarkasta, että letkut eivät ole vaurioituneet. Ota yhteys Intex-palvelukeskukseen. Irrota 6-suuntaisen venttiilin kansi ja varmista, että o-rengas on paikallaan. Puhdista hiekkasäiliön o-rengas puutarhaletkulla. Kiristä kiristin toimitukseen kuuluvalla avaimella. Ota yhteys Intex-palvelukeskukseen. Kiristä/asenna letkun mutteri. Varmista, että o-rengas/l-muotoinen rengastiiviste on paikallaan ja ehjä. Ruuvaa syöttöliitäntä irti 6-suuntaisesta venttiilistä ja puhdista syöttöliitännästä tukokset. Ota yhteys Intex-palvelukeskukseen. Käytä vain kvartsihiekkaa nro 0, jonka raekoko on 0,45 0,85 mm ja raekokosuhde alle,75. Vaihda hiekka. SÄILYTÄ OHJEET sivu
