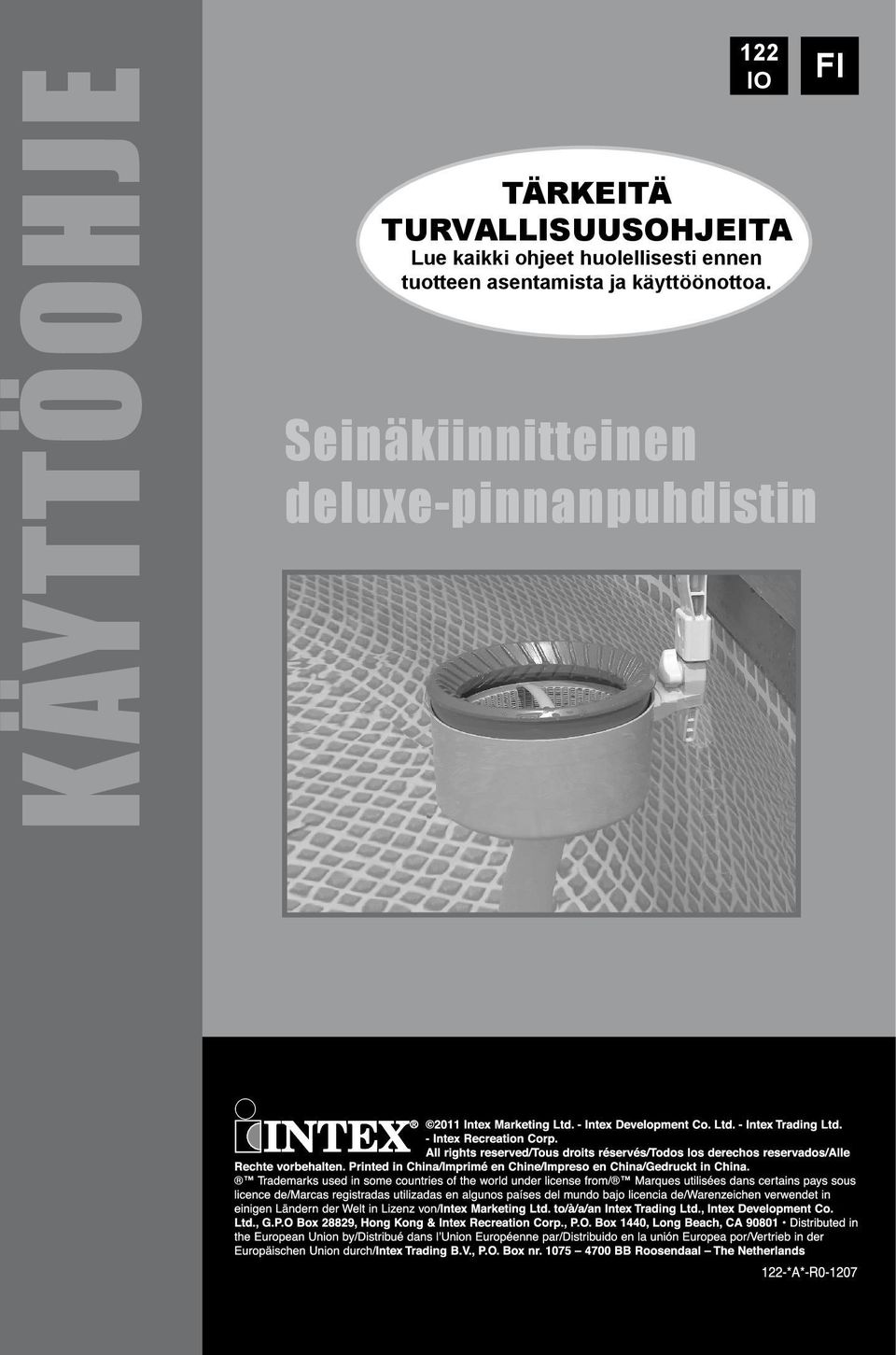

1 KÄYTTÖOHJE 122 TÄRKEITÄ TURVALLISUUSOHJEITA Lue kaikki ohjeet huolellisesti ennen tuotteen asentamista ja käyttöönottoa. Seinäkiinnitteinen deluxe-pinnanpuhdistin

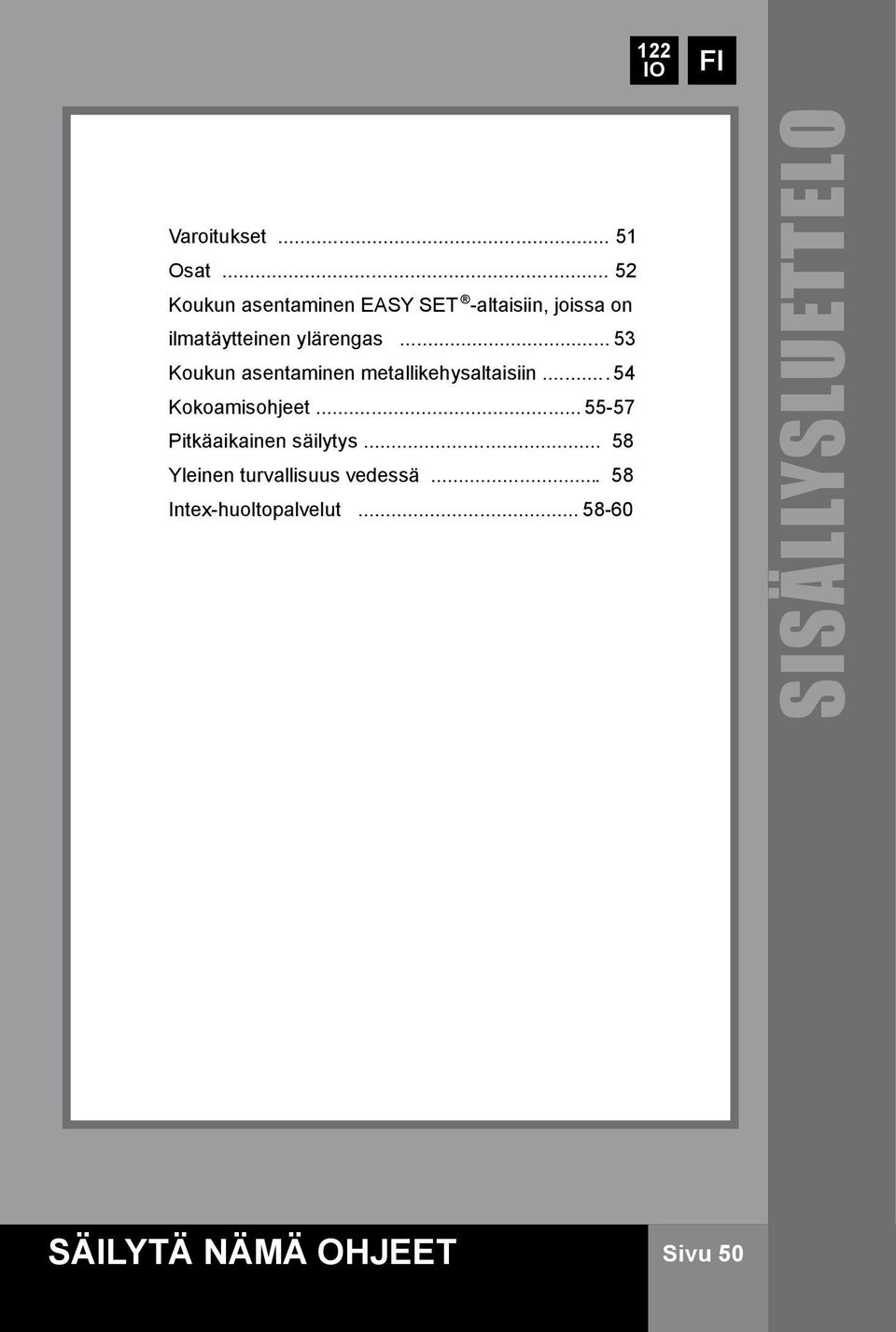

2 Varoitukset Osat Koukun asentaminen EASY SET -altaisiin, joissa on ilmatäytteinen ylärengas Koukun asentaminen metallikehysaltaisiin Kokoamisohjeet Pitkäaikainen säilytys Yleinen turvallisuus vedessä Intex-huoltopalvelut SISÄLLYSLUETTELO SÄILYTÄ NÄMÄ OHJEET Sivu 50

.. 53 Koukun asentaminen metallikehysaltaisiin... 54 Kokoamisohjeet.

3 TÄRKEITÄ TURVALLISUUSOHJEITA Lue ja ymmärrä kaikki ohjeet ja noudata niitä huolellisesti ennen tuotteen asentamista ja käyttöönottoa. VAROITUS ÄLÄ ANNA LASTEN KÄYTTÄÄ TÄTÄ TUOTETTA. VAIN AIKUISTEN KÄYTTÖÖN. ÄLÄ KÄYTÄ SUODATINPUMPPUA, KUN ALLASTA KÄYTETÄÄN. VOIMAKAS IMU. ÄLÄ POISTA TAI PEITÄ KELLUVAA SUOJUSTA, KUN SUODATINPUMPPU ON PÄÄLLÄ. PIDÄ KÄDET JA HIUKSET ETÄÄLLÄ PUHDISTIMESTA JA KELLU- VASTA SUOJUKSESTA, KUN SUODATINPUMPPU ON PÄÄLLÄ. LAITA SUODATINPUMPPU POIS PÄÄLTÄ TAI IRROTA PISTOKE ENNEN KUIN SÄÄDÄT, PUHDISTAT, HUOLLAT TAI POISTAT PUHDIS- TINTA, KORIA TAI KELLUVAA SUOJUSTA. POISTA KAIKKI HUOLTOTARVIKKEET, KUN ALLASTA KÄYTETÄÄN. VAROITUSTEN NOUDATTAMATTA JÄTTÄMINEN SAATTAA JOHTAA OMAISUUDEN VAHINGOITTUMISEEN, SÄHKÖISKUUN, VAKAVAAN LOUKKAANTUMISEEN, HUKKUMISEEN TAI KUOLEMAAN. Tuotteen mukana tulevissa tuotevaroituksissa, ohjeissa ja turvallisuusmääräyksissä kuvataan vain joitakin uima-altaisiin liittyviä yleisiä vaaroja. Ne eivät kata kaikkia vaaroja. Käytä siis tervettä järkeä ja hyvää arviointikykyä vedessä leikkiessä. TURVALLISUUSOHJEET Suodatinpumpun virtausvaatimukset: l/h. SÄILYTÄ NÄMÄ OHJEET Sivu 51

PIDÄ KÄDET JA HIUKSET ETÄÄLLÄ PUHDISTIMESTA JA KELLU- VASTA SUOJUKSESTA, KUN SUODATINPUMPPU ON PÄÄLLÄ.

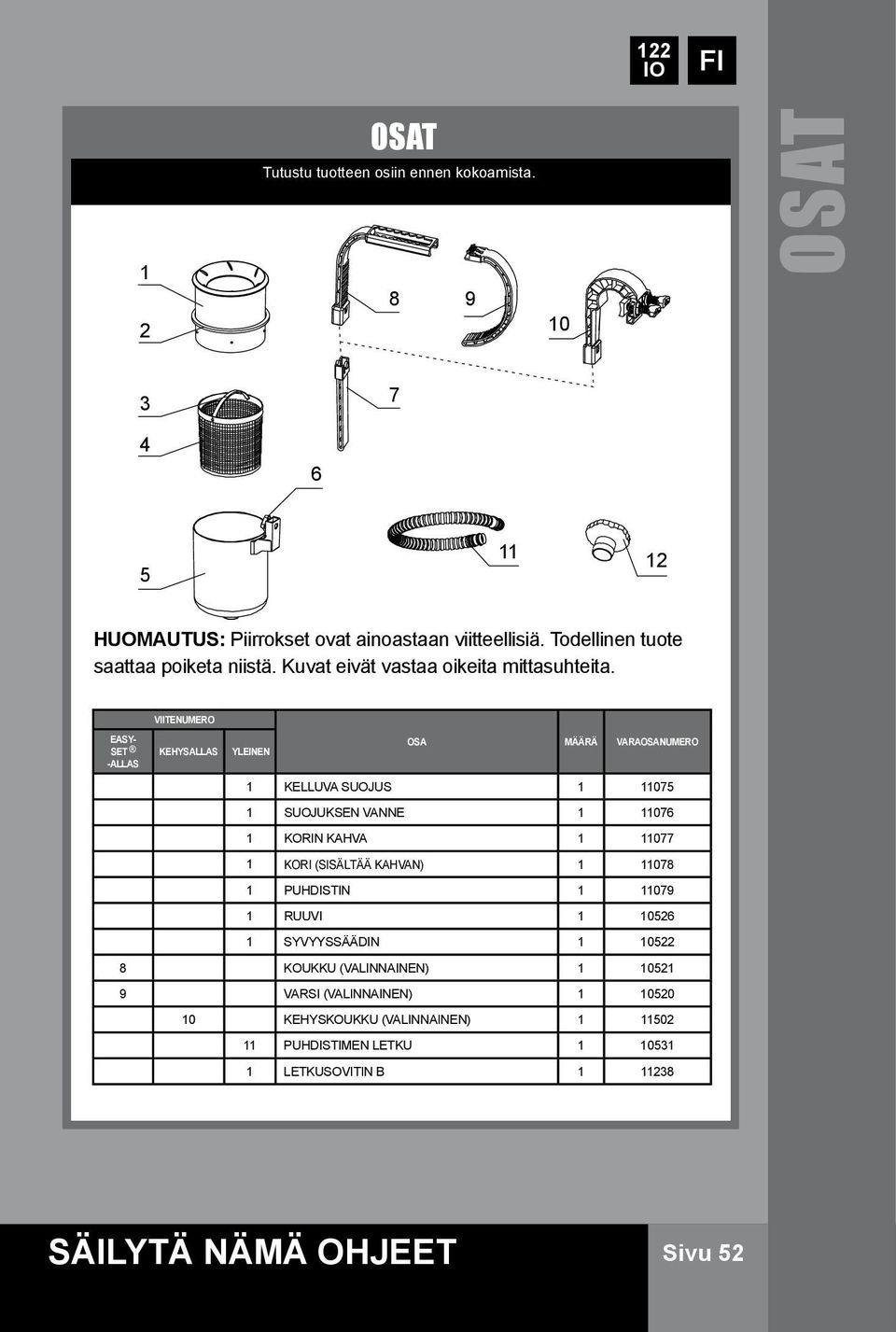

4 1 2 OSAT Tutustu tuotteen osiin ennen kokoamista OSAT HUOMAUTUS: Piirrokset ovat ainoastaan viitteellisiä. Todellinen tuote saattaa poiketa niistä. Kuvat eivät vastaa oikeita mittasuhteita. VIITENUMERO EASY- OSA MÄÄRÄ VARAOSANUMERO SET KEHYSALLAS YLEINEN -ALLAS 1 KELLUVA SUOJUS SUOJUKSEN VANNE KORIN KAHVA KORI (SISÄLTÄÄ KAHVAN) PUHDISTIN RUUVI SYVYYSSÄÄDIN KOUKKU (VALINNAINEN) VARSI (VALINNAINEN) KEHYSKOUKKU (VALINNAINEN) PUHDISTIMEN LETKU LETKUSOVITIN B SÄILYTÄ NÄMÄ OHJEET Sivu 52

VIITENUMERO EASY- OSA MÄÄRÄ VARAOSANUMERO SET KEHYSALLAS YLEINEN -ALLAS 1 KELLUVA SUOJUS 1 11075 1 SUOJUKSEN VANNE 1 11076 1 KORIN KAHVA 1 11077 1 KORI

5 Koukun asentaminen EASY SET -altaisiin, joissa on ilmatäytteinen ylärengas. 1 2 HUOMAUTUS: Jos sinulla on METALLIKEHYSALLAS, siirry seuraavaan. Yhdistä puhdistimen letku (11) puhdistimen (5) pohjaliittimeen. Kokoa koukku kuvan osoittamalla tavalla. Säädä koukun (8) aukkoa samanaikaisesti painamalla ja liu uttamalla vartta (9). Paina Aseta Paina Aseta 3 4 Löystytä puhdistimen ruuvia (6), kiinnitä koottu koukku ja kiristä ruuvi käsin. HUOMAUTUS: Älä kiristä liikaa tai käytä pihtejä. 6 Liu uta Paina Liu uta 11 Aseta koottu koukkuosa EASY SET -altaan ylärenkaan päälle ja lähelle tulovesiaukon liitintä (alempi letkuliitäntä). Säädä koukkua siten, että se pysyy hyvin paikallaan ilmatäytteisen renkaan ympärillä (katso vaihe 2). Varmista, että koukku on kunnolla kiristetty altaaseen KOUKUN ASENTAMINEN 7 Ilmatäytteinen ylärengas SÄILYTÄ NÄMÄ OHJEET Sivu 53

Paina Aseta Paina Aseta 3 4 Löystytä puhdistimen ruuvia (6), kiinnitä koottu koukku ja kiristä ruuvi käsin. HUOMAUTUS: Älä kiristä liikaa tai käytä pihtejä.

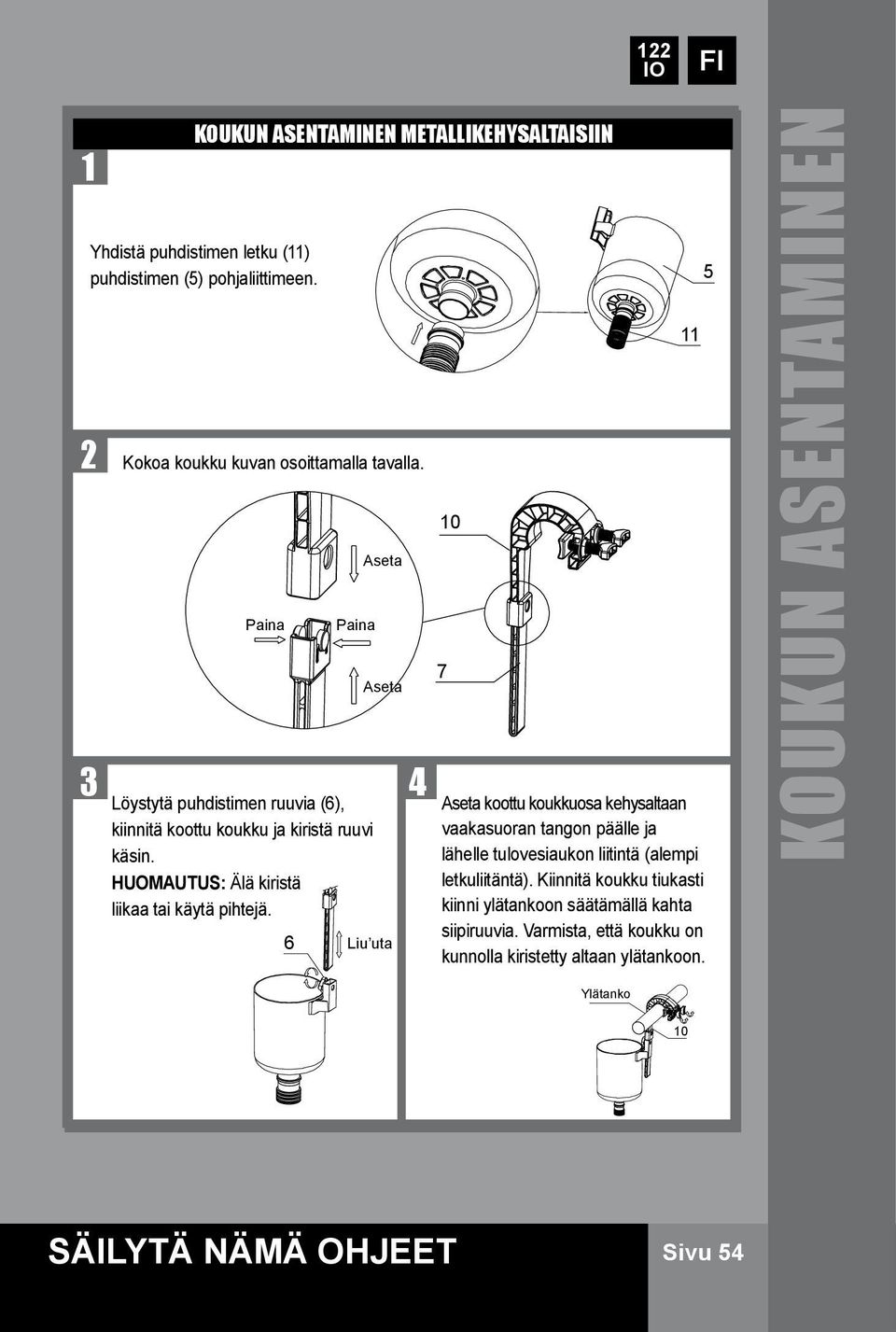

6 1 KOUKUN ASENTAMINEN METALLIKEHYSALTAISIIN Yhdistä puhdistimen letku (11) puhdistimen (5) pohjaliittimeen. 2 Kokoa koukku kuvan osoittamalla tavalla. Paina 3 4 Löystytä puhdistimen ruuvia (6), kiinnitä koottu koukku ja kiristä ruuvi käsin. HUOMAUTUS: Älä kiristä liikaa tai käytä pihtejä. 6 Paina Aseta Aseta Liu uta Aseta koottu koukkuosa kehysaltaan vaakasuoran tangon päälle ja lähelle tulovesiaukon liitintä (alempi letkuliitäntä). Kiinnitä koukku tiukasti kiinni ylätankoon säätämällä kahta siipiruuvia. Varmista, että koukku on kunnolla kiristetty altaan ylätankoon. 5 KOUKUN ASENTAMINEN Ylätanko 10 SÄILYTÄ NÄMÄ OHJEET Sivu 54

6 Paina Aseta Aseta Liu uta 10 7 11 Aseta koottu koukkuosa kehysaltaan vaakasuoran tangon päälle ja lähelle tulovesiaukon liitintä (alempi letkuliitäntä).

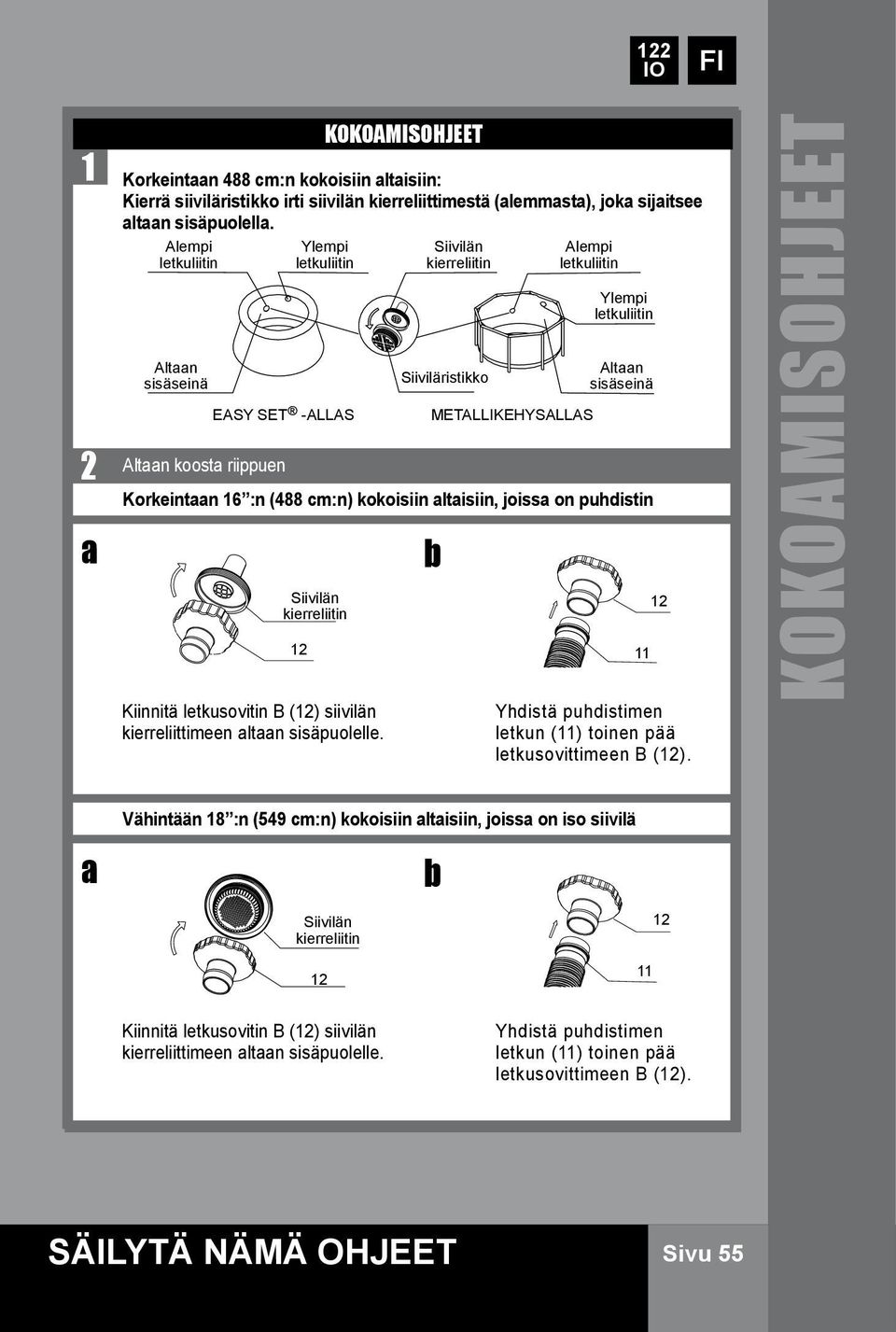

7 1 2 a KOKOAMISOHJEET Korkeintaan 488 cm:n kokoisiin altaisiin: Kierrä siiviläristikko irti siivilän kierreliittimestä (alemmasta), joka sijaitsee altaan sisäpuolella. Alempi letkuliitin Altaan sisäseinä Ylempi letkuliitin EASY SET -ALLAS Altaan koosta riippuen Korkeintaan 16 :n (488 cm:n) kokoisiin altaisiin, joissa on puhdistin Siivilän kierreliitin 12 Kiinnitä letkusovitin B (12) siivilän kierreliittimeen altaan sisäpuolelle. Siivilän kierreliitin Siiviläristikko b Alempi letkuliitin METALLIKEHYSALLAS Ylempi letkuliitin Altaan sisäseinä Yhdistä puhdistimen letkun (11) toinen pää letkusovittimeen B (12). KOKOAMISOHJEET a Vähintään 18 :n (549 cm:n) kokoisiin altaisiin, joissa on iso siivilä Siivilän kierreliitin 12 b Kiinnitä letkusovitin B (12) siivilän kierreliittimeen altaan sisäpuolelle. Yhdistä puhdistimen letkun (11) toinen pää letkusovittimeen B (12). SÄILYTÄ NÄMÄ OHJEET Sivu 55

letkusovitin B (12) siivilän kierreliittimeen altaan sisäpuolelle.

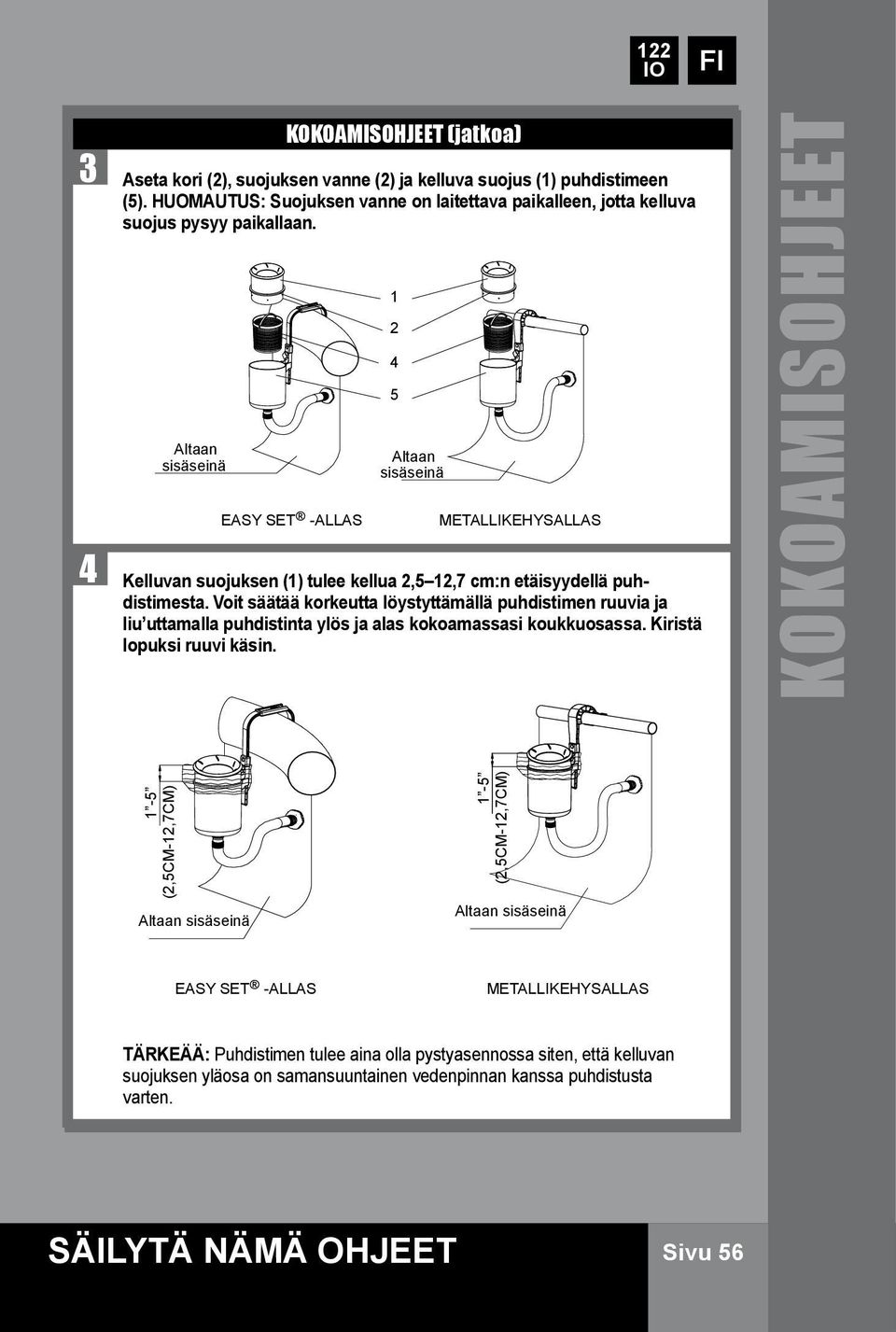

8 3 4 KOKOAMISOHJEET (jatkoa) Aseta kori (2), suojuksen vanne (2) ja kelluva suojus (1) puhdistimeen (5). HUOMAUTUS: Suojuksen vanne on laitettava paikalleen, jotta kelluva suojus pysyy paikallaan. Altaan sisäseinä EASY SET -ALLAS Altaan sisäseinä METALLIKEHYSALLAS Kelluvan suojuksen (1) tulee kellua 2,5 12,7 cm:n etäisyydellä puhdistimesta. Voit säätää korkeutta löystyttämällä puhdistimen ruuvia ja liu uttamalla puhdistinta ylös ja alas kokoamassasi koukkuosassa. Kiristä lopuksi ruuvi käsin. KOKOAMISOHJEET 1-5 (2,5CM-12,7CM) Altaan sisäseinä 1-5 (2,5CM-12,7CM) Altaan sisäseinä EASY SET -ALLAS METALLIKEHYSALLAS TÄRKEÄÄ: Puhdistimen tulee aina olla pystyasennossa siten, että kelluvan suojuksen yläosa on samansuuntainen vedenpinnan kanssa puhdistusta varten. SÄILYTÄ NÄMÄ OHJEET Sivu 56

Voit säätää korkeutta löystyttämällä puhdistimen ruuvia ja liu uttamalla puhdistinta ylös ja alas kokoamassasi koukkuosassa. Kiristä lopuksi ruuvi käsin.

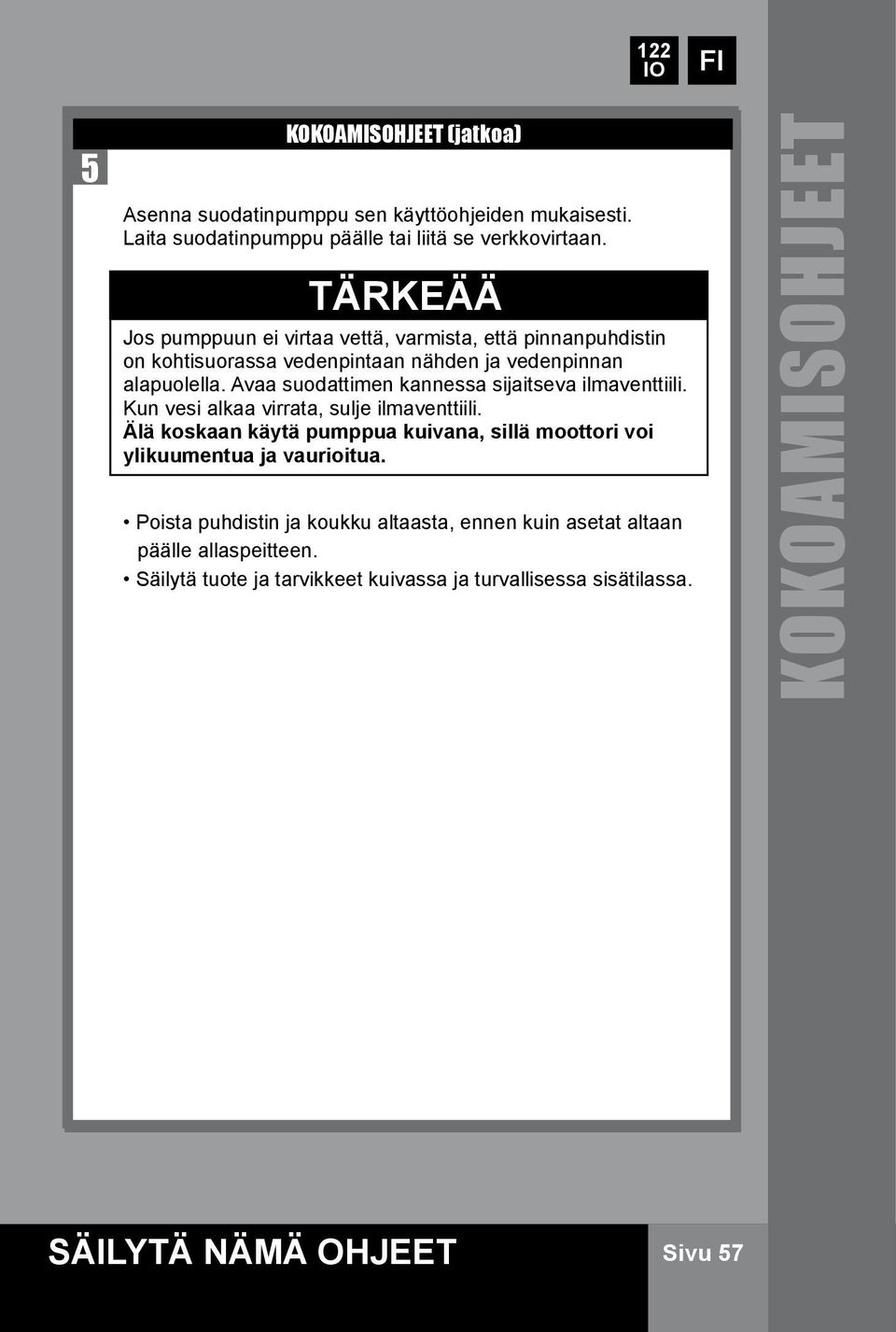

9 5 KOKOAMISOHJEET (jatkoa) Asenna suodatinpumppu sen käyttöohjeiden mukaisesti. Laita suodatinpumppu päälle tai liitä se verkkovirtaan. TÄRKEÄÄ Jos pumppuun ei virtaa vettä, varmista, että pinnanpuhdistin on kohtisuorassa vedenpintaan nähden ja vedenpinnan alapuolella. Avaa suodattimen kannessa sijaitseva ilmaventtiili. Kun vesi alkaa virrata, sulje ilmaventtiili. Älä koskaan käytä pumppua kuivana, sillä moottori voi ylikuumentua ja vaurioitua. Poista puhdistin ja koukku altaasta, ennen kuin asetat altaan päälle allaspeitteen. Säilytä tuote ja tarvikkeet kuivassa ja turvallisessa sisätilassa. KOKOAMISOHJEET SÄILYTÄ NÄMÄ OHJEET Sivu 57

Avaa suodattimen kannessa sijaitseva ilmaventtiili. Kun vesi alkaa virrata, sulje ilmaventtiili.

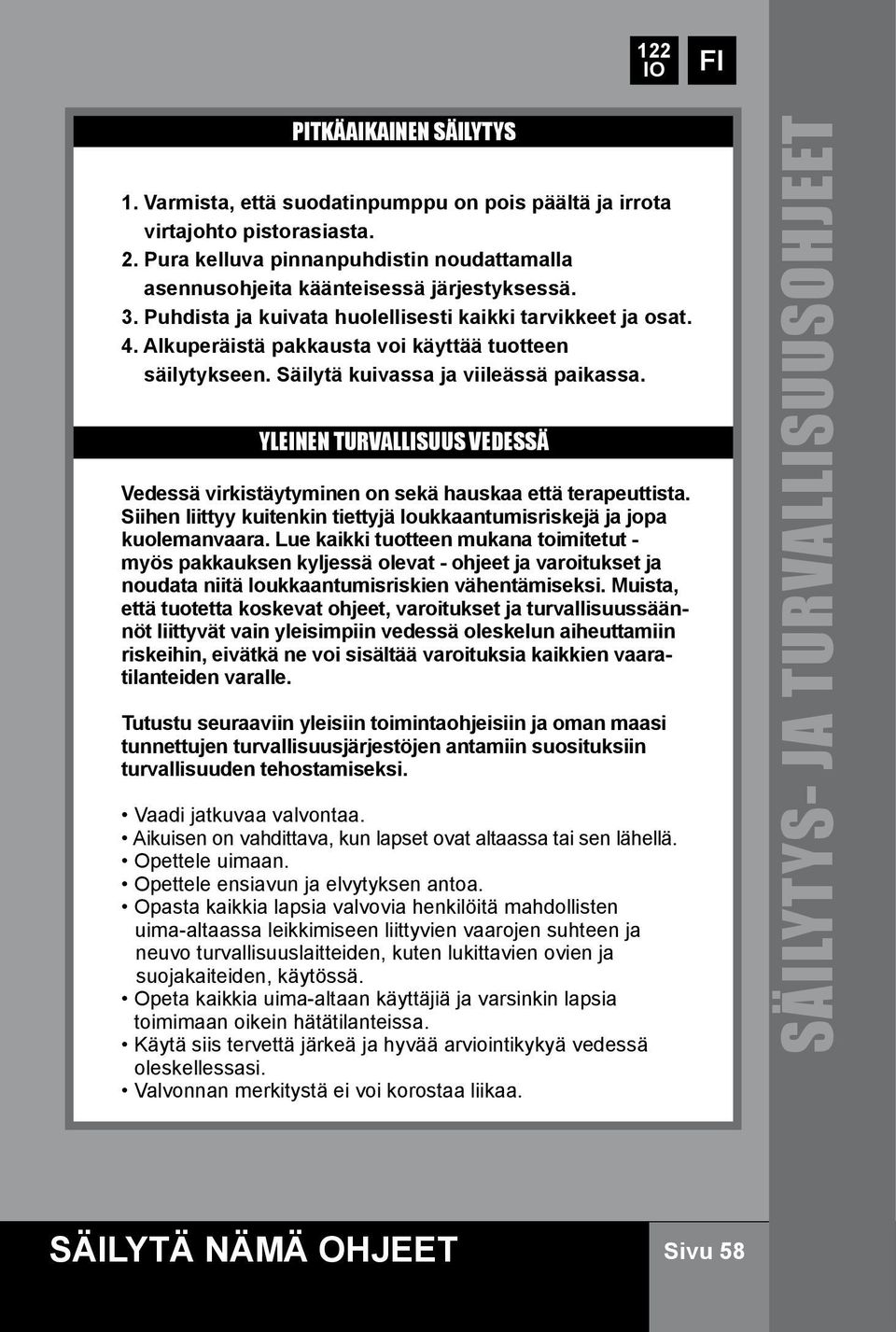

10 PITKÄAIKAINEN SÄILYTYS 1. Varmista, että suodatinpumppu on pois päältä ja irrota virtajohto pistorasiasta. 2. Pura kelluva pinnanpuhdistin noudattamalla asennusohjeita käänteisessä järjestyksessä. 3. Puhdista ja kuivata huolellisesti kaikki tarvikkeet ja osat. 4. Alkuperäistä pakkausta voi käyttää tuotteen säilytykseen. Säilytä kuivassa ja viileässä paikassa. YLEINEN TURVALLISUUS VEDESSÄ Vedessä virkistäytyminen on sekä hauskaa että terapeuttista. Siihen liittyy kuitenkin tiettyjä loukkaantumisriskejä ja jopa kuolemanvaara. Lue kaikki tuotteen mukana toimitetut - myös pakkauksen kyljessä olevat - ohjeet ja varoitukset ja noudata niitä loukkaantumisriskien vähentämiseksi. Muista, että tuotetta koskevat ohjeet, varoitukset ja turvallisuussäännöt liittyvät vain yleisimpiin vedessä oleskelun aiheuttamiin riskeihin, eivätkä ne voi sisältää varoituksia kaikkien vaaratilanteiden varalle. Tutustu seuraaviin yleisiin toimintaohjeisiin ja oman maasi tunnettujen turvallisuusjärjestöjen antamiin suosituksiin turvallisuuden tehostamiseksi. Vaadi jatkuvaa valvontaa. Aikuisen on vahdittava, kun lapset ovat altaassa tai sen lähellä. Opettele uimaan. Opettele ensiavun ja elvytyksen antoa. Opasta kaikkia lapsia valvovia henkilöitä mahdollisten uima-altaassa leikkimiseen liittyvien vaarojen suhteen ja neuvo turvallisuuslaitteiden, kuten lukittavien ovien ja suojakaiteiden, käytössä. Opeta kaikkia uima-altaan käyttäjiä ja varsinkin lapsia toimimaan oikein hätätilanteissa. Käytä siis tervettä järkeä ja hyvää arviointikykyä vedessä oleskellessasi. Valvonnan merkitystä ei voi korostaa liikaa. SÄILYTYS- JA TURVALLISUUSOHJEET SÄILYTÄ NÄMÄ OHJEET Sivu 58

YLEINEN TURVALLISUUS VEDESSÄ Vedessä virkistäytyminen on sekä hauskaa että terapeuttista. Siihen liittyy kuitenkin tiettyjä loukkaantumisriskejä ja jopa kuolemanvaara.

11 Käänny huoltoa ja varaosien tilaamista varten alla olevassa luettelossa mainitun asiakaspalvelun puoleen tai etsi vastauksia sivuston Usein esitettyjä kysymyksiä -osiosta. Alue Paikka Alue Paikka AASIA I 9 ESPANJA / PORTUGALI 1 EUROOPPA I.cn, AUSTRALIA RANSKA UUSI-SEELANTI SAKSA S I 8 LÄHI-ITÄ ( /min) ITALIA 2 ETELÄ-AFRIKKA YHDISTYNYT J KUNINGASKUNTA CHILE / URUGUAY ARGENTIINA SVEITSI PERU SÄILYTÄ NÄMÄ OHJEET Sivu 59

Alue Paikka Alue Paikka AASIA I 9 ESPANJA / PORTUGALI 1 EUROOPPA I.

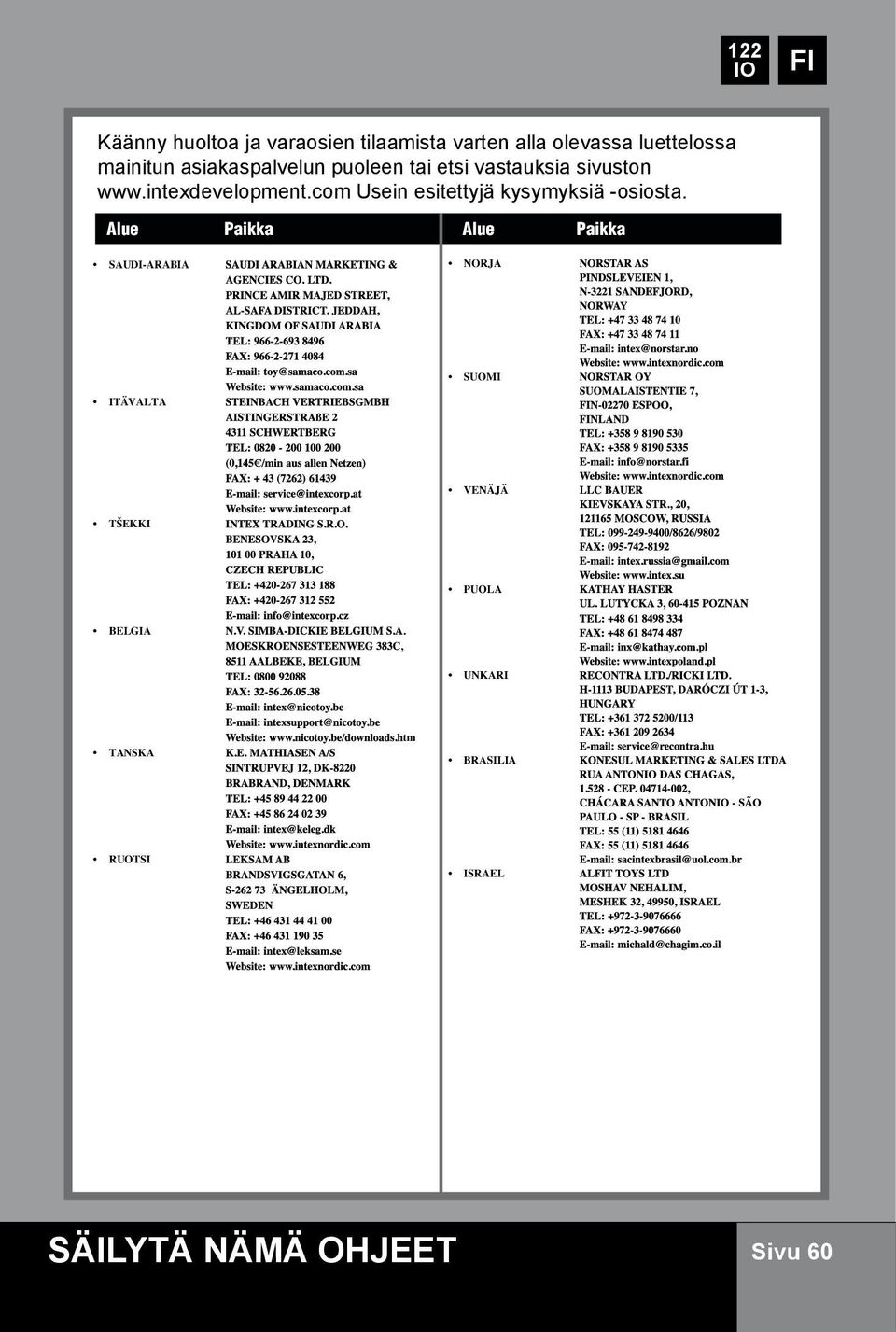

12 Käänny huoltoa ja varaosien tilaamista varten alla olevassa luettelossa mainitun asiakaspalvelun puoleen tai etsi vastauksia sivuston Usein esitettyjä kysymyksiä -osiosta. Alue Paikka Alue Paikka SAUDI-ARABIA NORJA SUOMI ITÄVALTA VENÄJÄ TŠEKKI PUOLA BELGIA., UNKARI TANSKA tm BRASILIA RUOTSI ISRAEL SÄILYTÄ NÄMÄ OHJEET Sivu 60

com Usein esitettyjä kysymyksiä -osiosta.
