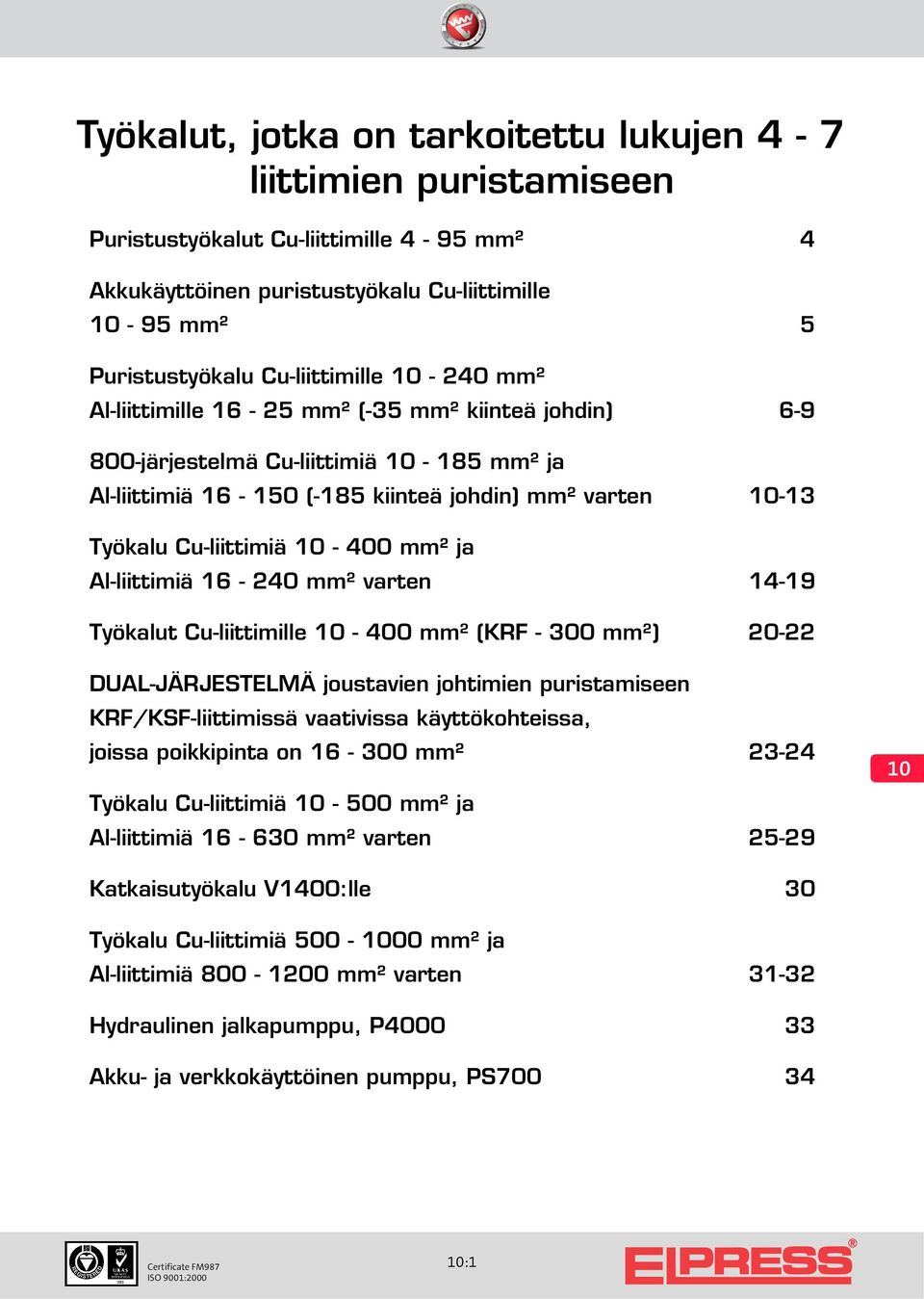

1 Työkalut, jotka on tarkoitettu lukujen 4-7 liittimien puristamiseen Puristustyökalut Cu-liittimille 4-95 mm² 4 Akkukäyttöinen puristustyökalu Cu-liittimille - 95 mm² 5 Puristustyökalu Cu-liittimille mm² Al-liittimille mm² (-35 mm² kiinteä johdin) järjestelmä Cu-liittimiä mm² ja Al-liittimiä (-185 kiinteä johdin) mm² varten -13 Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten Työkalut Cu-liittimille mm² (KRF mm²) DUAL-JÄRJESTELMÄ joustavien johtimien puristamiseen KRF/KSF-liittimissä vaativissa käyttökohteissa, joissa poikkipinta on mm² Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten Katkaisutyökalu V1400:lle 30 Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten Hydraulinen jalkapumppu, P Akku- ja verkkokäyttöinen pumppu, PS Certificate FM987 :1

2 työkalut, jotka on tarkoitettu lukujen 4-7 liittimien puristamiseen Hydrauliset puristusjärjestelmät Elpressin hydraulisella puristusjärjestelmällä voidaan puristaa mm²:n liittimiä. Järjestelmät muodostuvat pumpuista ja puristuspäistä, joita voidaan yhdistellä vapaasti, tai kokonaisista käsityökaluista, joihin nämä osat on integroitu. Kosketuspuristamiseen, pyöröpuristamiseen, kuorintaan jne. on saatavana paljon lisävarusteita. Ne muodostavat kattavan järjestelmän yhdessä yhteensopivien liittimien kanssa. Sekä pumpuissa että käsityökaluissa on joitakin poikkeuksia lukuun ottamatta pikasyöttötoiminto, jonka ansiosta kosketuspuristaminen alkaa jo muutaman pumpun painalluksen jälkeen. Järjestelmässä on sisäänrakennettuna leukalukko, jonka ansiosta aloitettu puristus suoritetaan loppuun asti. Näin lopputulos on aina paras mahdollinen. Tiettyjen ergonomisten vaatimusten täyttämiseksi Elpress on kehittänyt useita titaanisia puristuspäitä. Titaani painaa noin 50 % vähemmän kuin teräs. Eri puristuspäihin vapaasti liitettävissä olevat pumput tekevät työstä mukavaa vaikeissakin tilanteissa. Samalla käyttömukavuus on paras mahdollinen. PS700 on uusi sähköpumppu, joka toimii joko 230 voltin verkkovirralla tai 24 voltin akkuvirralla. Elpressin akku- ja verkkokäyttöinen pumppu, PS700. V järjestelmä Cu Cu-liittimien kosketuspuristaminen -400 mm². V1300-järjestelmä saatavana myös C-versiona, jonka pää on avoin ja jota käyetään Culiittimien puristamiseen. Ulompi leukapidike V250 - järjestelmä Ulompi leukapidike Cu Cu-liitosten kosketuspuristaminen -800 mm². Leuat Sisempi leukapidike Leuat Sisempi leukapidike Puristuspää Puristuspää Al Al-liitosten kosketuspuristamiseen ja Aljohtimien pyöröpuristamiseen mm². Matriisipidike Matriisi Al Al-liitosten kosketuspuristaminen ja Al-johtimien pyöröpuristaminen mm². Matriisipidike Matriisi Tuurna Tuurnapidikettä Tuurna Puristuspää Puristuspää :2 Certificate FM20987

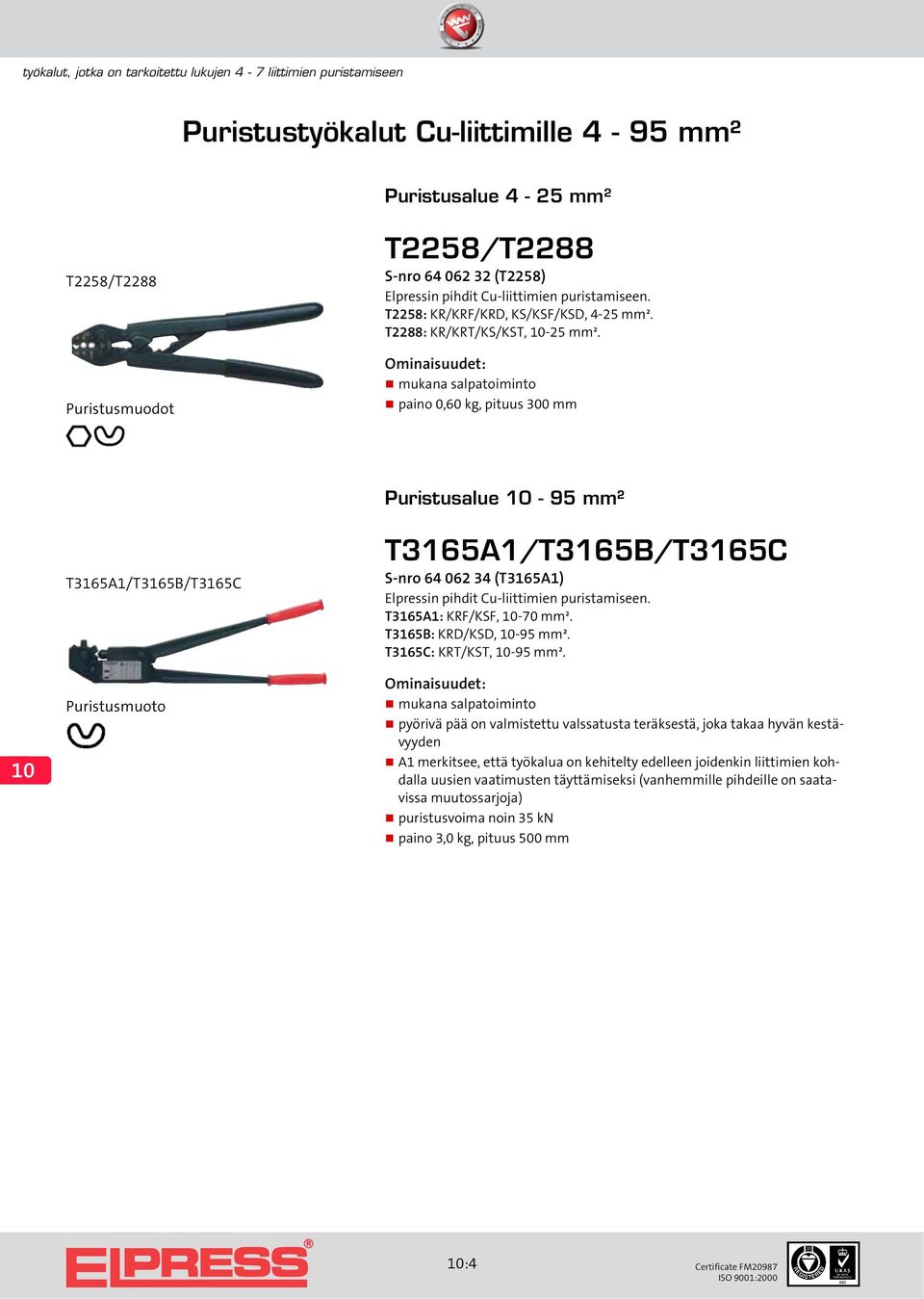

3 Puristustyökalut Cu-liittimille 4-95 mm² Puristusalue 4-25 mm² T2258/T2288 Puristusmuodot T2258/T2288 S-nro (T2258) Elpressin pihdit Cu-liittimien puristamiseen. T2258: KR/KRF/KRD, KS/KSF/KSD, 4-25 mm². T2288: KR/KRT/KS/KST, -25 mm². mukana salpatoiminto paino 0,60 kg, pituus 300 mm Puristusalue - 95 mm² T3165A1/T3165B/T3165C Puristusmuoto T3165A1/T3165B/T3165C S-nro (T3165A1) Elpressin pihdit Cu-liittimien puristamiseen. T3165A1: KRF/KSF, -70 mm². T3165B: KRD/KSD, -95 mm². T3165C: KRT/KST, -95 mm². mukana salpatoiminto pyörivä pää on valmistettu valssatusta teräksestä, joka takaa hyvän kestävyyden A1 merkitsee, että työkalua on kehitelty edelleen joidenkin liittimien kohdalla uusien vaatimusten täyttämiseksi (vanhemmille pihdeille on saatavissa muutossarjoja) puristusvoima noin 35 kn paino 3,0 kg, pituus 500 mm :4 Certificate FM20987

4 Akkukäyttöinen puristustyökalut Cu-liittimille - 95 mm² Puristusalue - 95 mm² PV350 PV350 - Elpress Mini S-nro Akkukäyttöinen työkalu putkikaapelikenkien ja jatkosholkkien puristamiseen aina 95 mm² (joissakin tapauksissa suurempiinkin kokoihin) asti, erilliset leuat. putkikaapelikenkien ja jatkosholkkien puristamiseen 95 mm² asti avautuva puristuspää, leukojen vaihto helppo, hyvä ahtaissa paikoissa NiCd-akut (9,6 V ja 1,3 Ah), latausaika noin 40 min hyvä käytettävyys ja ergonomia nopea puristusjakso, 2-4 s noin puristusta/akun latauskerta (riippuen olosuhteista) paino 1,6 kg, pituus noin 360 mm Puristusmuoto Puristusleuat PV350:een (toimitetaan pareittain) Cu:n kuusiopuristusta varten. KR/KRF:lle KS/KSF:lle KR/KRD:lle KS/KSD:lle KRT/KST:lle Leukapari ME0616 ja MB11 PV350:tä varten. mm² Leukapari S-nro Puristusten lkm. Leukapari S-nro Puristusten lkm. Leukapari Puristusten lkm. ; MB MB MB7 1 (KR/KS tyyppi) 16 MB MB MB MB MB MB 2 35 MB MB MB MB14, MB12-2 MB MB17-3 MB14-3 MB MB17-3 Certificate FM20987 :5

5 Puristustyökalut ja liitokset luvuissa 4-7 Puristustyökalu Cu-liittimille mm² Al-liittimille mm² (-35 mm² kiinteä johdin) T2600 Puristusmuodot T2600 S-nro Mekaaninen käsityökalu 95 mm²:n asti Cu- ja mm²:n Al-liittimien puristusta varten. nopeasti avattava puristuspää, leuat helppo vaihtaa puristusleuka (TB7) on saatavana myös kiinteälle Cu-johtimelle, Excel-tyyppi tai vastaava puristusvoima noin 57 kn edistyksellinen voimanvälitys, joten tarvittava käsivoima on pieni helppo käyttää ahtaissa tiloissa vain neljä leukaparia tarvitaan -95 mm² Cu:n puristamiseen, katso sivu XXX pikasyöttötoiminto paino 1,9 kg mitat 440 x 140 mm toimitetaan peltilaatikossa V600 Puristusmuodot V600 Puristuspää, jota käytetään jalkapumpun P4000 tai PS700 kanssa (230 VAC/24 VDC). Käyttö: Tyypin KRF/KSF mm², KRD/KSD mm² ja KRT/KST mm² Cu-liittimien puristamiseen ja jopa 50/50 mm²:n C-liittimien puristamiseen. paino 2,06 kg mitat 189 x 53 x 74 mm puristusvoima 55 kn mukana tulee kestävä kangaslaukku, jossa on tilaa leualle V611 Puristusmuodotv V611 Hydraulinen 6 tonnin käsityökalu jopa 240 mm²:n Cu:n (KRT/KST) puristamiseen. Tähän työkaluun sopivat samat puristusleuat kuin malleihin T2600, V600 ja PV611. pikasyöttö lyhentää puristusaikoja työalue aina 240 mm²:n asti KRF/KSF:lle ja 50/50 mm²:n asti C-hylsyille leukatyypit TB ja KB (sama kuin PV600:lle ja PV611:lle) paino 2,5 kg mitat 425 x 115 x 53 mm toimitetaan kestävässä kangaskassissa 1:1 Certificate FM987

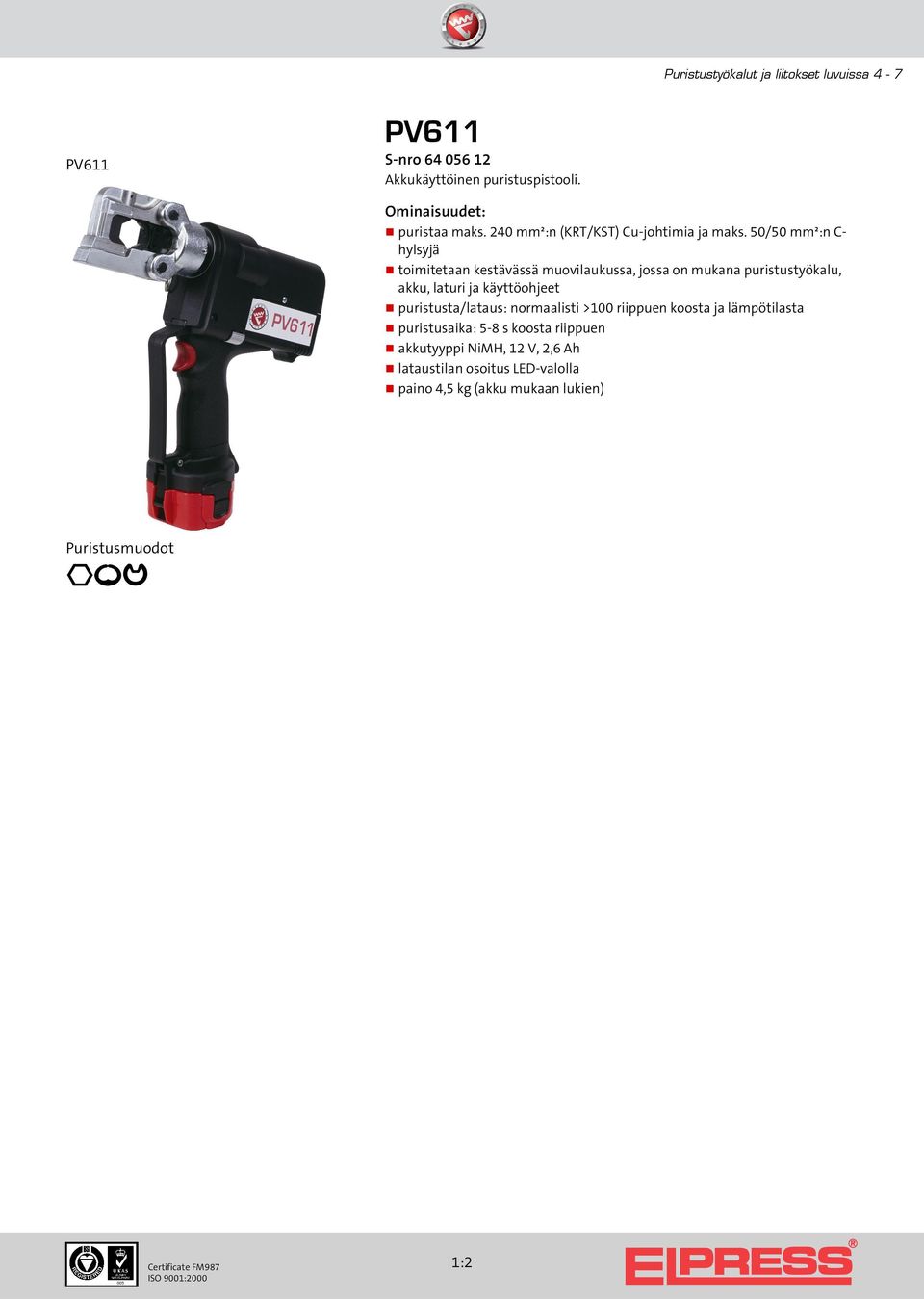

6 Puristustyökalut ja liitokset luvuissa 4-7 PV611 PV611 S-nro Akkukäyttöinen puristuspistooli. puristaa maks. 240 mm²:n (KRT/KST) Cu-johtimia ja maks. 50/50 mm²:n C- hylsyjä toimitetaan kestävässä muovilaukussa, jossa on mukana puristustyökalu, akku, laturi ja käyttöohjeet puristusta/lataus: normaalisti >0 riippuen koosta ja lämpötilasta puristusaika: 5-8 s koosta riippuen akkutyyppi NiMH, 12 V, 2,6 Ah lataustilan osoitus LED-valolla paino 4,5 kg (akku mukaan lukien) Puristusmuodot Certificate FM987 1:2

7 Tarvikkeet Cu:n ja Al:n puristamiseen T2600:lla, V600:lla, PV611:lla ja V611:llä Alla mainitut TB-leuat on tarkoitettu Cu-liittimille, tyyppi KRF/KSF, sekä harva- että monisäikeisille Cu-johtimille, joiden luokka on 2 ja 5 standardin SS-IEC228 mukaan. Puristusleuat (toimitetaan pareittain) Cu-liittimet, kuusiopuristus. KRF/KSF mm² Leukapari S-nro Puristusten lkm TB-leuat. ja 70 TB vast ja 35 TB ja 50 TB11-14, ja 95 TB vast KB KB TB7 tarkoitettu KRX/ KSX - liittimien puristukseen KRD/KSD mm² Leukapari S-nro Puristusten lkm KB-leuat. 2 /16 ja 70 TB ja 50 TB ja 95 TB vast.2 1 ja 120 TB vast KB KB TB7 tarkoitettu KRX/ KSX - liittimien puristukseen 2 KR- ja KS liittimien puristukseen KRT/KST mm² Leukapari S-nro Puristusten lkm ja 120 TB vast.2 2 ja 95 TB vast.2 16 ja 95 TB8, vast.2 25 ja 70 TB-16-1 vast.2 35 ja 50 TB KB KB KB TB7 tarkoitettu myös KRX/ KSX - liittimien puristukseen 2 KR- ja KS liittimien puristukseen DIN mm² Leukapari Puristusten lkm -16 TB6-8DIN TB-12DIN TB14-16DIN 1 vast.2 95 TB18DIN 1 vast.2 :8 Certificate FM20987

8 AlMgSi (Super B) ja Al59 ilmajohtojen jatkamiseen, kuusiopuristus. mm² Leukapari Puristusten lkm TBNP16-20 Leuka 16: 2x5 Leuka 20: 2x TBNP-leuat. Cu-haaroituksiin C-hylsyillä, ovaali puristus. Leukapari S-nro Läpimenevä johdin, mm² Haaroitus mm² Puristetaan leuassa Puristusten lkm TBC4-C TBC4* TBC8-9 2 TBC5-C TBC TBC6 1 * A:lla merkitty leuka, kun sekä läpimenevä että haaroitus on 6 mm². TBC-leuat. Tuurna ja matriisi Al-liittimiä varten, tuurnapuristus. Harvasäikeinen mm² Kiinteä mm² Matriisipidin S-nro Matriisi S-nro Tuurna S-nro TV TP13M TP13D Matriisipidin TV2620, matriisi TP13M, tuurna TP13D. Certificate FM20987 :9

9 Työkalut Cu-liittimiä mm² ja Al-liittimiä mm² varten V1300 Puristusmuodot V1300 S-nro Elpressin puristuspää, jota käytetään yhdessä jalkapumpun P4000 tai 230 VAC/ 24 VDC sähköpumpun PS700 kanssa. Katso sivu :33-34 varustettu suojakuvulla työpaine 63 MPa (630 bar) puristusvoima 130 kn (13 tonnia) kevyt ja joustava teräksinen puristuspää paino 3,7 kg, ilman lisävarusteita pituus 270 mm, mukaan lukien haarukka ja pikaliitin, leveys 82 mm V1300TI Puristusmuodot V1300TI Puristuspää V1300TI, titaaniversio, samat ominaisuudet kuin yllä olevassa V1300:ssa. paino 2,3 kg, ilman lisävarusteita titaani on yhtä kestävää kuin teräs mutta painaa vain noin puolet teräksestä titaani on erittäin korroosionkestävää V1311 V1311 S-nro Hydraulinen käsityökalu, varustettu samalla leukajärjestelmällä kuin V1300. pikasyöttötoiminto puristusvoima 130 kn (13 tonnia) paino 4,9 kg, ilman lisävarusteita pituus 590 mm vaatii vain vähän käsivoimaa, noin 245 N täydellä puristusvoimalla Puristusmuodot :14 Certificate FM20987

10 PV1300 Puristusmuodot PV1300 Akkutoiminen puristuspistooli, jonka puristusvoima on 13 tonnia. Käyttää samoja lisävarusteita kuin 1300-järjestelmän muut tuotteet. puristaa kuparijohtimia 400 mm²:iin asti puristaa alumiinijohtimia 240 mm² asti puristaa C-hylsyjä 120/120 mm² asti puristusvoima 125 kn (13 tonnia) puristusmäärä/lataus: koosta ja lämpötilasta riippuen puristusaika: s koosta riippuen käyttölämpötila -20 C C ympäristöystävällinen akku NiMH-tyyppiä, 2,6 Ah lataustilan osoitus LED-valolla toimitetaan kaksiseinäisessä muovilaukussa yhdessä puristuspistoolin, akun ja käyttöohjeiden kanssa PV1300DB, S-nro , toimitetaan kahdella akulla paino 5,1 kg, (akku mukaan lukien) Certificate FM20987 :15

11 Tarvikkeet Cu:n puristamiseen V1300 (Ti):llä, V1311:llä ja PV1300:lla Cu-liittimiä puristettaessa vaaditaan vain yksi kuusiopuristus, kun poikkipinta on mm². Katso kuva suurempien poikkipintojen kohdalla. Alla mainitut B-leuat on tarkoitettu Cu-liittimille, tyyppi KRF/KSF, sekä harva- että monisäikeisille Cu-johtimille, joiden luokka on 2 ja 5 standardin SS-IEC 228 mukaan. Puristusleuat Toimitetaan pareittain. Cu-liittimille, kuusiopuristus. Jos ei muuten mainittu, käytä aina leukapidikkeitä V1316, S-nro ja V1318, S-nro KRF/KSF mm² Leukapari S-nro Puristusten lkm Ulompi leukapidike V1318, B-leuat, sisempi leukapidike V1316. B B B B B14, B B B B B27* B30* B32* B38* * Kaikki leuat tyypiltä 13Bxx käytetään ilman leukapidikkeitä. KRD/KSD mm² Leukapari S-nro Puristusten lkm B B B B B B B B B B25* B27* B30* B32* * Kaikki leuat tyypiltä 13Bxx käytetään ilman leukapidikkeitä. :16 Certificate FM20987

12 KRT/KST mm² Leukapari S-nro Puristusten lkm B B B B B B B B B B B26* B30* B32* * Kaikki leuat tyypiltä 13Bxx käytetään ilman leukapidikkeitä. DIN mm² Leukapari S-nro Puristusten lkm B6DIN B8DIN BDIN B12DIN B14DIN B16DIN B18DIN B20DIN B22DIN B25DIN* B28DIN* B32DIN* - 3 * Kaikki leuat tyypiltä 13Bxx käytetään ilman leukapidikkeitä. Cu-haaroituksiin C-hylsyllä, ovaali puristus. Käytä leukapidikkeitä V1318, S-nro ja V1316, S-nro Läpimenevä johdin, mm² Haaroitus mm² Leukapari S-nro Puristusten lkm -6-6 BC4** BC BC BC BC BC13* BC15* * Ilman leukapidikkeitä; kaksi puristusta kuvan mukaan. ** Leukapari tulee olla merkattu C4A:lla, haaroittaessa 6 mm² - 6 mm² läpimenevään johtimeen. Ulompi leukapidike V1318, BC-leuat, sisempi leukapidike V1316. Certificate FM20987 :17

13 Tarvikkeet Al:n puristamiseen V1300 (Ti):llä, V1311:llä ja PV1300:lla Al-liitoksia tehtäessä tuurnapuristuksella vaaditaan aina kaksi puristusta, katso kuva. Tuurna ja matriisi Al-liittimiä varten, tuurnapuristus. Poikkipinnoille (185 kiinteä) mm² käytetään matriisipidikettä V1320 (0,30 kg), S-nro Harvasäikeinen mm² Kiinteä mm² Matriisi S-nro Tuurna S-nro 16 16(+25) P13M P13D P13M P13D P20M P20D P20M P20D P20M P20D P25M P25D P25M P25D P25M P25D P32M* P32D P32M* P32D * Käytetään ilman matriisipidikettä. Tee aina kaksi puristusta, katso kuva. Matriisipidike V1320, matriisi P13M, tuurna P13D. Al-liittimiä varten, pyöröpuristus. Poikkipinnoille mm² käytetään matriisipidikettä V1320 (0,30 kg), S-nro Matriisipidike V1320, matriisi R6MR, tuurna 13R6DR. Harvasäikeinen mm² Kiinteä mm² Matriisi S-nro Tuurna S:nro 16 16(+25) R6MR - 13R6DR R7MR - 13R7DR R8MR - 13R8DR R9MR - 13R9DR R12MR R12DR R13MR R13DR R15MR R15DR R16MR R16DR R18MR R18DR R20MR R20DR :18 Certificate FM20987

14 Tarvikkeet ilmajohdon puristamiseen V1300 (Ti):llä ja V1311:llä Puristusleuat (toimitetaan pareittain) Ilmajohtojen jatkoksiin AlMgSi (Super B) ja Al59, kuusiopuristus. mm² Sisempi leukapidike S-nro Ulompi leukapidike S-nro Leukapari S-nro Puristusten lkm V V B16NP - 2x5 99 V V B20NP - 2x B26* - 2x B32* x8 * Käytetään ilman leukapidikkeitä. (toimitetaan pareittain) FeAl-ilmajohtojen jatkoksiin, kuusiopuristus. Käytetään yhdessä sisemmän leukapidikkeen V1316, S-nro , ja ulomman leukapidikkeen V1318, S-nro , kanssa. Teräshylsy (sisempi) Al-hylsy (ulompi) mm² Leukapari Puristusten lkm Leukapari Puristusten lkm 62 B6FE 2x5 B16NP 2x5 99 B8FE 2x5 B20NP 2x5 Ulompi leukapidike V1318, BNP-leuat, sisempi leukapidike V1316. Säilytyslaatikko LV1300A S-nro Elpressin säilytyslaatikko V1300(TI)- ja V1311-järjestelmille. materiaalina vaneri sisämateriaalina polyetyleeni laatikkoon mahtuu matriisit, tuurnat ja leuat, Cu:n kohdalla kokoon 400 mm² asti ja Al:n kohdalla kokoon 240 mm² asti laatikkoa voidaan käyttää varastosäilytyspaikkana tai se voidaan viedä mukaan työpaikalle muotoon leikattu sisus paino 4,2 kg, ilman tarvikkeita pituus 465 mm, leveys 275 mm, korkeus 190 mm Certificate FM20987 :19

15 Työkalut Cu-liittimille mm² (KRF mm²) V1300C Puristusmuodot V1300C S-nro Elpressin puristuspää, jota käytetään yhdessä jalkapumpun P4000 tai 230 VAC/ 24 VDC sähköpumpun PS700 kanssa. Katso sivu :33-34 varustettu suojakuvulla työpaine 63 MPa (630 bar) puristusvoima 130 kn joustava ja helppokäyttöinen kattaa esimerkiksi sähkölaitoksen yleisimmät Cu-puristuksen tarpeet testattu yhdessä Elpressin pumppujen ja liittimien kanssa paino 4,2 kg, ilman tarvikkeita pituus 305 mm, mukaan lukien haarukka ja pikaliitin, leveys 145 mm Vaativiin käyttökohteisiin joustavien johtimien kanssa, katso DUAL-järjestelmä, sivu :23. V1311C Puristusmuodot V1311C S-nro - Hydraulinen käsityökalu, varustettu samalla leukajärjestelmällä kuin V1300C. pikasyöttöjärjestelmä sisäänrakennettu salpajärjestelmä, joka laukeaa vasta, kun puristus on valmis haarukkaa voidaan kiertää 180 puristusvoima 130 kn ergonominen kahva kevyt kantaa ja helppo käyttää kattaa esimerkiksi sähkölaitoksen yleisimmät Cu-puristuksen tarpeet ulkoista voimanlähdettä ei tarvita paino 6,4 kg, ilman tarvikkeita pituus 620 mm Säilytyslaatikko, joka tulee työkalujen V1311 ja V1311C mukana. :20 Certificate FM20987

16 Tarvikkeet Cu:n puristamiseen V1300C:llä ja V1311C:llä Cu-liittimiä puristettaessa vaaditaan vain yksi kuusiopuristus, kun poikkipinta on mm². Katso kuva suurempien poikkipintojen kohdalla. Alla mainitut B-leuat on tarkoitettu Cu-liittimille, tyyppi KRF/KSF, sekä harva- että monisäikeisille Cu-johtimille, joiden luokka on 2 ja 5 standardin SS-IEC 228 mukaan. Leukapidikkeet V1330 on suunniteltu kulmakaapelikenkien puristamiseen. Puristusleuat (toimitetaan pareittain) Cu-liittimet, kuusiopuristus. Käytä leukapidikkeitä V1330, S-nro KRF/KSF mm² Leukapari S-nro Puristusten lkm Leukapidike V1330 (pari). B B B B B14, B B B B CB27* CB30* CB32* * Käytetään ilman leukapidikkeitä. B-leuat. KRD/KSD mm² Leukapari S-nro Puristusten lkm B B B B B B B B B CB25* CB27* CB30* CB32* * Käytetään ilman leukapidikkeitä. Certificate FM20987 :21

17 KRT/KST mm² Leukapari S-nro Puristusten lkm B B8, B B B B B B B CB24* CB26* CB30* CB32* * Käytetään ilman leukapidikkeitä. BC-leuat. DIN mm² Leukapari Puristusten lkm B6DIN 1 16 B8DIN 1 25 BDIN 1 35 B12DIN 1 50 B14DIN 1 70 B16DIN 1 95 B18DIN B20DIN B22DIN 1 Cu-haaroitukset C-hylsyllä, ovaali puristus. Käytä leukapidikkeitä V1330, S-nro Läpimenevä johdin, mm² Haaroitus mm² Leukapari S-nro Puristusten lkm -6-6 BC4** BC BC BC BC CBC13* * Käytetään ilman leukapidikkeitä. ** Leuka pitää olla merkitty BC4A:lla haaroittaessa 6 mm², 6 mm² läpimenevään johtimeen. :22 Certificate FM20987

18 DUAL-JÄRJESTELMÄ joustavien johtimien puristamiseen KRF/KSF-liittimissä vaativissa käyttökohteissa, joissa poikkipinta on mm² DV1300 S-nro - Elpressin puristuspää, jota käytetään yhdessä jalkapumpun P4000 tai 230 VAC/ 24 VDC sähköpumpun PS700 kanssa. Katso sivu : DV1300 puristuspää patentoidulla DUAL-tekniikalla, joka antaa optimoidun kuusiopuristuksen + tietyn tuurnapuristuksen samassa puristus-syklissä DUAL-puristusleukoja on poikkipinnoille mm² puristaa kaapelikenkiä tyyppiä KRF ja jatkosholkkeja tyyppiä KSF leukapidikkeitä ei tarvita DUAL-leuoissa vakioleukoja voidaan käyttää (ilman DUAL-toimintoa) paino 3,4 kg Puristusmuodot DUAL + standardi DV1300C Puristusmuodot DV1300C S-nro - Avoin C-tyyppinen puristuspää, jota käytetään yhdessä jalkapumpun P4000 tai 230 VAC/24 VDC sähköpumpun PS700 kanssa. Katso sivu : puristuspää patentoidulla DUAL-tekniikalla, joka antaa optimoidun kuusiopuristuksen + tietyn tuurnapuristuksen samassa puristus-syklissä DUAL-puristusleukoja on poikkipinnoille mm² puristaa kaapelikenkiä tyyppiä KRF ja jatkosholkkeja tyyppiä KSF leukapidikkeitä ei tarvita DUAL-leuoissa V1300C:n vakioleukoja voidaan käyttää (ilman DUAL-toimintoa) paino 4,9 kg DV1300 ja DV1300C:ssa voi käyttää myös vakioleukoja (kuten 13B30). Certificate FM20987 :23

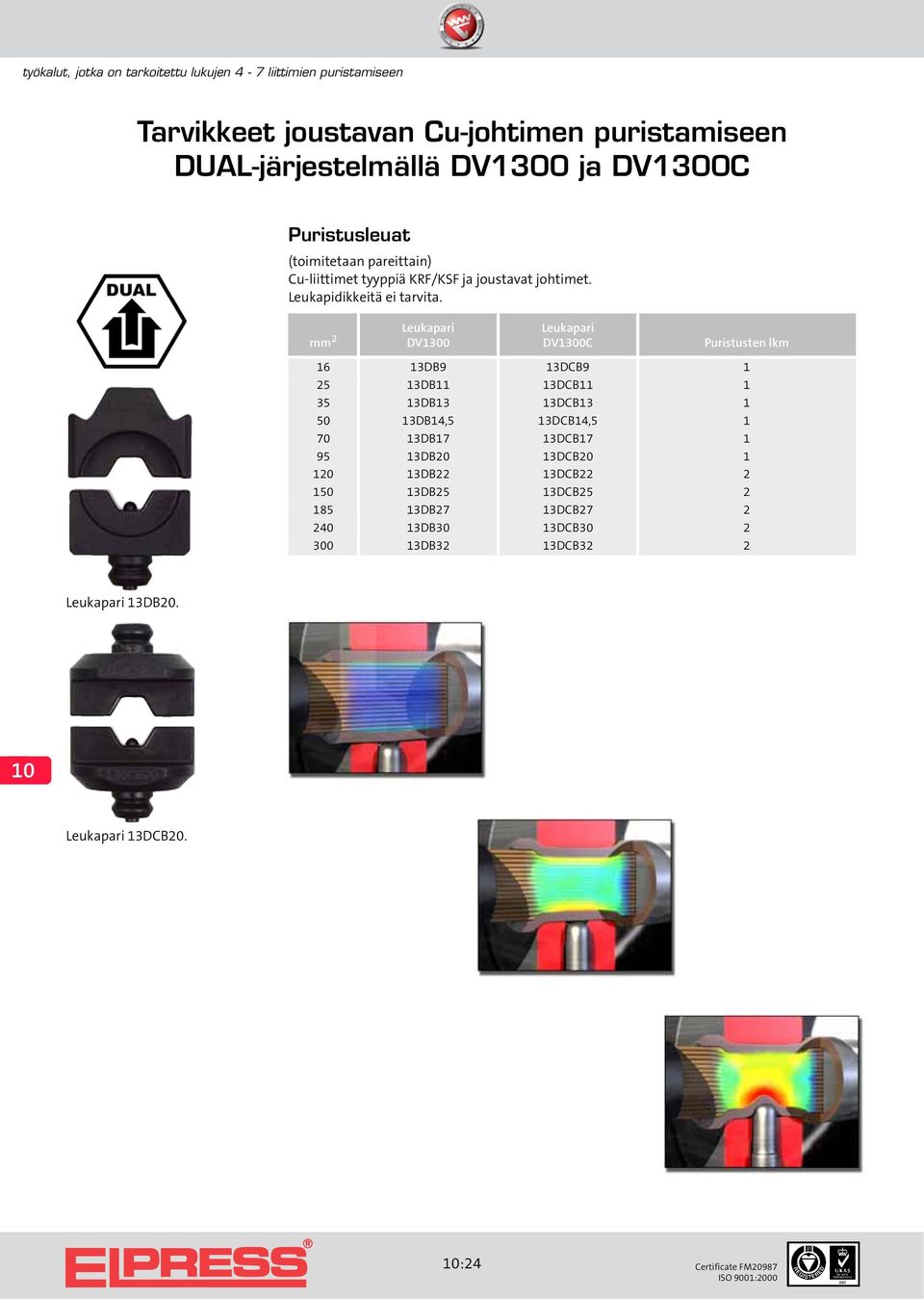

19 Tarvikkeet joustavan Cu-johtimen puristamiseen DUAL-järjestelmällä DV1300 ja DV1300C Puristusleuat (toimitetaan pareittain) Cu-liittimet tyyppiä KRF/KSF ja joustavat johtimet. Leukapidikkeitä ei tarvita. mm 2 Leukapari DV1300 Leukapari DV1300C Puristusten lkm 16 13DB9 13DCB DB11 13DCB DB13 13DCB DB14,5 13DCB14, DB17 13DCB DB20 13DCB DB22 13DCB DB25 13DCB DB27 13DCB DB30 13DCB DB32 13DCB32 2 Leukapari 13DB20. Leukapari 13DCB20. :24 Certificate FM20987

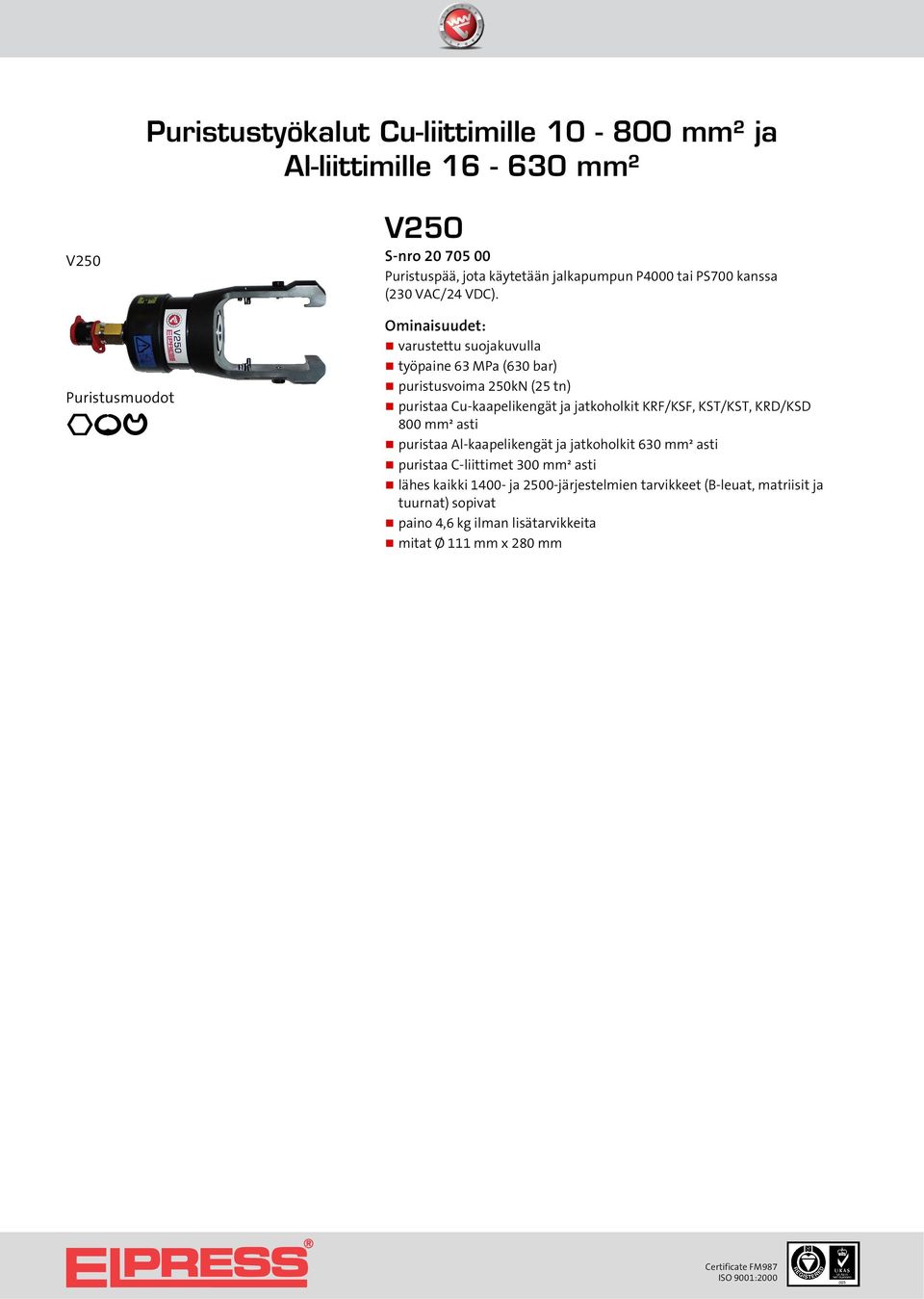

20 Puristustyökalut Cu-liittimille mm² ja Al-liittimille mm² V250 Puristusmuodot V250 S-nro Puristuspää, jota käytetään jalkapumpun P4000 tai PS700 kanssa (230 VAC/24 VDC). varustettu suojakuvulla työpaine 63 MPa (630 bar) puristusvoima 250kN (25 tn) puristaa Cu-kaapelikengät ja jatkoholkit KRF/KSF, KST/KST, KRD/KSD 800 mm² asti puristaa Al-kaapelikengät ja jatkoholkit 630 mm² asti puristaa C-liittimet 300 mm² asti lähes kaikki ja 2500-järjestelmien tarvikkeet (B-leuat, matriisit ja tuurnat) sopivat paino 4,6 kg ilman lisätarvikkeita mitat Ø 111 mm x 280 mm Certificate FM987

21 V250:n tarvikkeet Cu-puristamiseen Alla ylemmässä taulukossa olevat B-leuat on tarkoitettu tyypin KRF/KSF Cu-liitoksille käytettäväksi yhdessä sekä harva - että monisäikeisten Cu-johtimien kanssa SS-IEC 228:n luokan 2 ja 5 mukaisesti sekä tyypin KRT/KST ja KRD/KSD Cu-liitoksille yhdessä harvasäikeisten johtimien kanssa. Puristusleuat (toimitetaan pareittain) Cu-liittimille KRF/KSF, KRT/KST, KRD/KSD kuusiopuristus. mm² Leukapidike S-nro Leukapidike S-nro KRF/KSF S-nro Puristusten lkm Leukapidike V2508, B-leuat, leukapidike V2506. V V B V V B V V B V V B V V B14, V V B V V B V V B V V B V V B V V B B2532* B2538* B2542* B2553* B2553* * Käytetään ilman leukapidikettä Leukapari B2542, käytetään ilman leukapidikkeitä. mm² Leukapidike S-nro Leukapidike S-nro KRT/KST S-nro Puristusten lkm V V B V V B8, V V B V V B V V B V V B V V B V V B V V B V V B V V B V V B B2532* B2540* B2545* B2553* * Käytetään ilman leukapidikettä Certificate FM20987

22 mm² Leukapidike S-nro Leukapidike S-nro KRD/KSD S-nro Puristusten lkm V V B V V B V V B V V B V V B V V B V V B V V B V V B V V B V V B V V B B2532* B2540* B2545* B2553* * Käytetään ilman leukapidikettä mm² Leukapidike S-nro Leukapidike S-nro DIN46235 Leukapari Cu-haaroitukselle C-liittimillä, ovaali puristus. Läpimenevät johtimet = L Haaroitetut johtimet = H Puristusten lkm V V B6DIN 1 16 V V B8DIN 1 25 V V BDIN 1 35 V V B12DIN 1 50 V V B14DIN 1 70 V V B16DIN 1 95 V V B18DIN V V B20DIN V V B22DIN V V B25DIN V V B28DIN V V B32DIN 3 Leukapidike V2508, BC-leuat, leukapidike V2506. L mm² H mm² Leukapidike S-nro Leukapidike S-nro Leuat S-nro Puristusten lkm -6-6 V V BC4* V V BC V V BC V V BC V V BC V V BC V V BC B25C16** B25C18** B25C21** * Leukaparia C4A käytetään 6-16 mm² johtimille ** Käytetään ilman leukapidikettä Certificate FM20987

23 V250:n tarvikkeet ilmajohtimien puristamiseen Puristusleuat (toimitetaan pareittain) Ilmajohtimien AlMgSi (Super B) ja Al59 jatkoille, kuusiopuristus. mm² Leukapidike S-nro Leukapidike S-nro Leuat (toimitetaan pareittain) Ilmajohtimien FeAl jatkoille, kuusiopuristus. Puristusten lkm V V B16NP 2 x 5 99 V V B20NP 2 x V V B26NP 2 x V V B32NP 2 x 8 Leukapidike V2508, BNP-leuat, leukapidike V2506. mm² Leukapidike S-nro Leukapidike S-nro Leukapari teräsholkki Leukapari Al-holkki Puristusten lkm 62 V V B6FE B16NP 2 x 5 99 V V B8FE B20NP 2 x 5 Certificate FM987

24 V250:n tarvikkeet Al-puristamiseen Puristettaessa Al-liittimet tuurnalla tehdään aina kaksi puristusta, ks. kuva. Tuurna ja Matriisi Al-liittimien puristamiseen. (tuurnapidikettä ei tarvita) Matriisipidike V2521, matriisi P13M, tuurna P13D. Harvasäikeinen mm² Kiinteä mm² Matriisi S-nro Matriisipidike S-nro Tuurna S-nro (+25) P13M V P13D P13M V P13D P20M V P20D P20M V P20D P20M V P20D P25M V P25D P25M V P25D P25M V P25D P32M V P32D P32M V P32D P36M V P36/40/44D P40M V P36/40/44D * P44M - V P36/40/44D ** P2552M P2552D P2552M P2552D * Käytetään kaapelikengille ja jatkoholkeille AK/AS/AKK/AKS 500B ** Käytetään kaapelikengille ja jatkoholkeille AK/AS/AKK/AKS 500A Al-johtimien pyöröpuristukseen käytetään tuurnapidikettä V2540. Harvasäikeinen mm² Kiinteä mm² Matriisi S-nro Matriisipidike S-nro Tuurna S-nro (+25) R6MR - V R6DR R7MR - V R7DR R8MR - V R8DR R9MR - V R9DR R12MR V R12DR R13MR V R13DR R15MR V R15DR R16MR V R16DR R18MR V R18DR R20MR - V R20DR R21MR V R21DR R26MR - V R26DR R28MR - V R28DR - Certificate FM20987

25 Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten V1470 Puristusmuodot V1470 S-nro Puristuspäätä käytetään yhdessä jalkapumpun P4000 tai 230 VAC/24 VDC sähköpumpun PS700 kanssa. Katso sivu : varustettu suojakuvulla ja pikaliittimellä työpaine 63 MPa (630 bar) puristusvoima 400 kn toimitetaan vanerilaatikossa paino 21,5 kg (laatikko mukaan lukien 28,5) pituus 5 mm, leveys 235 mm Certificate FM20987 :31

26 Tarvikkeet Cu:n ja Al:n puristamiseen V1470:llä Vaaditaan kaksi puristusta puristettaessa Cu-liittimiä, joiden poikkipinta on mm², katso kuva, ja Al-liittimiä, joiden poikkipinta on mm², katso kuva. Cu-haaroituksiin C-hylsyllä yksi puristus. Puristusleuat (toimitetaan pareittain) Cu-liittimet, kuusiopuristus. mm² Kaapelityyppi/Liitintyyppi Leukapari S-nro Puristusten lkm B40-leuat. 500 Harvasäik./KRD/KSD/KRT/KST B Monisäik./KRF/KSF B Harvasäik./KRD/KSD/KRT/KST B Monisäik./KRF/KSF B Harvasäik./KRD/KSD/KRT/KST B Monisäik./KRF/KSF B Harvasäik./KRD/KSD/KRT/KST B Cu-haaroituksiin C-hylsyillä, ovaali puristus. Läpimenevä johdin, mm² Haaroitus, mm² Leukapari S-nro Puristusten lkm B40C B40C B40C18-leuat. Tuurna ja matriisi Al-liittimiä varten, tuurnapuristus. Harvasäikeinen mm² Matriisipidike S-nro Kg/1 Matriisi S-nro Kg/1 Tuurna S-nro Kg/1 800 V ,1 W60M ,1 W60D ,0 00 V ,1 W60M ,1 W60D , V ,1 W70M ,5 W70D ,0 Vaaditaan kaksi puristusta, katso kuva. Matriisipidike V1471, matriisi W60M, tuurna W60D. :32 Certificate FM20987

27 Hydraulinen jalkapumppu Pumppu soveltuu kaikille Elpress-puristuspäille. P4000 P4000 S-nro ainutlaatuinen rakenne, kestävää alumiiniseosta ergonominen rakenne sileät, anodisoidut (eloksoidut) pinnat helppo pitää puhtaana tehokas, kaksivaiheinen pumppujärjestelmä pikasyötöllä 2,2 m:n letku pikaliittimellä standardi paineasetus 630 bar / 63 MPa, (suurin asetus 700 bar) helppo, paineen vapautus jalalla (työkalun paluupuoli) puristumisen automaattisen pysäytyksen jälkeen kestävä ja vakaa käytössä paluupuolella turvavaroventtiili kaikilla paineilla joustava kuljetusasento letkulle erillinen lähtö paineen valvonnalle pieni paino, 8,6 kg letku mukaan lukien Certificate FM20987 :33

28 Akku- ja verkkokäyttöinen pumppu Pumppu soveltuu kaikille Elpress-puristuspäille. PS700 PS700 S-nro Akku- ja verkkokäyttöinen pumppu kosketuspuristamiseen, puristustyön edistyksellinen ohjaus ja valvonta. Joustava järjestelmä laajalle käyttöalueelle. Hyvä suorituskyky ja luotettavuus ammattimaiseen käyttöön. Kestävä alumiinirakenne ja hyvä valmistuslaatu mahdollistavat intensiivisen käytön vaihtelevissa käyttöympäristöissä. Akkukäytössä yläosa voidaan nostaa pois, jolloin työ on sujuvampaa. 24 V NiMH-akkukäyttö3,0 Ah tai 230 V:n verkkokäyttö hyvä valmistuslaatu = monta puristusta/lataus työpaine jopa 700 bar/70mpa/ 000 PSI LCD-näyttö mahdollistaa monipuolisen ohjauksen, valvonnan ja virheraportoinnin liitäntäportti tietokoneeseen mahdollistaa puristusten monipuolisen analysoinnin ja dokumentoinnin hydrauliikkavirtaus: 0,6 dm 3 /min, öljytilavuus 1,0 dm 3 2,4 m:n letku pikaliittimellä ja käyttökahvalla pumppuosan mitat, p x l x k, 390 x 225 x 225 pumppuosan paino, 12,3 kg (mukaan lukien akku, ei letkua) verkko-osan mitat kotelolla, p x l x k, 495x300x660 (980 mm) verkko-osan paino kotelolla, 8,6 kg ympäristön lämpötila: -15 C- +40 C puristusmäärä/lataus, 115 Cu-kaapelikenkää 150 mm² monisäikeinen, 180 kpl Cu-kaapelikengät 50 mm² monisäikeinen johdin CE-hyväksytty, koneturvallisuus 98/37/CE, LVD 72/23/EEC laturi 7,2-24 V, latausaika noin 45 min. suojausluokka IP54 PS700 Analysaattori Analyysiohjelman avulla tallennetaan tietoja tärkeää dokumentointia varten. Kaikkia liitoksia voidaan näin tutkia PC-ympäristössä helposti. Kaikki puristusliitokset saavat oman ID-numeronsa. Analyysiohjelman tiedot voidaan muuntaa Excel-muotoon, joten laadunvarmistukseen avautuu paljon uusia mahdollisuuksia. Voit esimerkiksi vertailla puristusliitoskäyriä, poikkeamia ja järjestelmätarkistuksia. PS700-analysaattori: ohjelma-cd-levy, käyttöohjeet ja kaikki mikä tarvitaan PS700:n kytkemiseksi PC-tietokoneeseen. tietojen lataus PS700:sta PC:hen (RS232:n tai USB:n kautta) tietojen tallennus PC:lle suora tarkistus näytöltä tulostustoiminto lokitietojen helppo muunnos Excel-muotoon tuetut käyttöjärjestelmät: Windows 95, 98, 2000 ja XP :34 Certificate FM20987
