Esimerkki levyn merkinnästä: Elpressin logo on merkinnässä. 18 = Leuka nro 95 = mm²

Transkriptio

1 Cu-liittimet 0, mm² Jatkohylsy mm², KST Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä ja sisäpuolinen kaapelin pysäytin, harvasäikeiselle (luokan 2) Cu-johtimelle. UL-hyväksytyt ( mm²). DNV-hyväksytyt ( mm²). Esimerkki levyn merkinnästä: Elpressin logo on merkinnässä. 18 = Leuka nro 95 = mm² AWG Luettelonro S-nro mm d D L Kpl/Pak. Leuka nro Työkalusuositus 8 KST , GWB KST ,5 8, ,5 V600, V KST V600, V KST , V600, V1300 1/0 KST V600, V1300 2/0 KST V600, V1300 4/0 KST , V600, V KST V600, V KST V1300, V KST V1300, V KST V1300, V KST V1300, V KST V1300, V KST V250 KST V250 KST V250 D 4 d L Jatkohylsy mm², KSD Tiedot: Cu 99,95%, tinattu Cu/Sn. Tarkastusreikä ja sisäpuolinen kaapelinpysäytin, harvasäikeiselle (luokan 2) Cu-johtimelle. Esimerkki levyn merkinnästä: Elpressin logo on merkinnässä. 16 = Leuka nro 95 = mm² D Luettelonro S-nro mm d D L Kpl/Pak. Leuka nro Työkalusuositus KSD , V600, V1300 KSD , V600, V1300 KSD V600, V1300 KSD , V600, V1300 KSD , V600, V1300 KSD V600, V1300 KSD V600, V1300 KSD V1300, V250 KSD V1300, V250 KSD V1300, V250 KSD V1300, V250 KSD V1300, V250 KSD V250 KSD V250 KSD V250 d L Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:19

2 Cu-liittimet 0, mm² Jatkohylsy väliseinällä mm² Tiedot: Cu 99,95%, tinattu Cu/Sn. Väliseinämällä öljyvuotojen ehkäisemiseksi, monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. Esimerkki levyn merkinnästä: 9 16F 15 (maadoitusmerkintä) Elpressin logo on merkinnässä. 9 = Leuka nro 16 = mm² F = tyyppi KSF, harva- ja monisäikeinen johdin 15 = vaippajohdinpoikkipinta mm² Luettelonro, mm² Vaippajohdinpoikkipinta mm² S-nro mm d D L Kpl/Pak. Leuka nro KS10M ,0 8, GWB4099,V600 KSF16M ,0 9, V600, V1300 KSF25M ,0 11, V600, V1300 KSF35M ,0 13, V600, V1300 KSF50M ,0 14, ,5 V600, V1300 KSF70M ,0 17, V600, V1300 KSF95M , V600, V1300 KSF120M , V1300, V250 KSF150M , V1300, V250 KSF185M V1300, V250 KSF240AM 22, V1300, V250 KSF300AM 24,5 31, V1300, V250 KSF400AM 30, V1300, V250 Rinnakkaisjatkoliitin johtimille, joiden kokonaispoikkipinta on 0,5-7,5 mm² Tiedot: Cu 99,95%, tinattu Cu/Sn. Monisäikeiselle (luokan 5) ja harvasäikeiselle (luokan 2) Cu-johtimelle. mm² yhteensä S-nro mm d D L Kpl/Pak. Merkintä 0,5-1,5 KS2X1P ,6 3,2 7, DKB0325 1,5-2,5 KS2X2,5P ,3 3, DKB0325 2,5-6 KS2X6P ,6 5,6 7, DKB0760 mm² Jatkohylsy yksisäikeisille johtimille 6-16 mm² Tiedot: Cu 99,95%, tinattu Cu/Sn, yksisäikeisille johtimille (IEC 228 luokan 1 mukaan). S-nro mm d D L Kpl/ Pak. Merkintä* Työkalusuositus Luettelonro Työkalusuositus Luettelonro Työkalusuositus 6 CUT ,0 5, ES CUT ,0 6, ES CUT ,0 8, EL2258 * Elpress logo on merkinnässä. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:20

3 Cu-liittimet 0, mm² mm² Piikkikaapelikengät mm² DIN Tiedot: Cu 99,95%, tinattu Cu/Sn. DIN 46230:n mukainen mitoitus. S-nro mm W L 1 L Sisä Ø d Kpl/Pak. Leuka nro 10 B10SR ,3 12,0 22 4, V600, V B16SR ,5 13,0 26 5, V600, V B25SR ,8 15,0 34 7, V600, V B35SR , , V600, V B50SR , , ,5 V600, V B70SR , , V600, V B95SR , , V600, V1300 Putkikaapelikengät Excel-kaapelille mm² Tiedot: Cu 99,95%, tinattu Cu/Sn. Kaapelille 10 mm² kiinteä (Excel) ja 16 mm² harvasäikeinen (Fxcel), asennetaan vedonpoistolla. 4 Luettelonro, mm², Pultti S-nro mm W d N N 1 L Kpl/Pak. Leuka nro KRX ,5 8,5 17, V600, V1300 KRX ,5 11,5 18, V600, V1300 KRX ,5 12,5 19, V600, V1300 KRX ,5 8,5 17, ,5 V600, V1300 KRX ,5 11,5 18, ,5 V600, V1300 KRX ,5 12,5 19, ,5 V600, V1300 Kaksi puristusta tehdään V600-, V611, PVL611- tai T2600-järjestelmällä, puristusleuka TB7-20. Luettelonro, mm Jatkoshylsyt Excel-kaapelille mm² Tiedot: Cu 99,95%, tinattu Cu/Sn. Kaapelille 10 mm² kiinteä (Excel) ja 16 mm² harvasäikeinen (Fxcel), asennetaan vedonpoistolla. S-nro mm d D L Kpl/Pak. Merkintä* Leuka nro Luettelonro Työkalusuositus Työkalusuositus Työkalusuositus KSX ,5 7, x7 7 V600, V1300 KSX ,5 8, x8,5 8,5 V600, V1300 * Elpressin logo on merkinnässä. Kaksi plus kaksi puristusta tehdään V600-, V611, PVL611- tai T2600-järjestelmällä, puristusleuka TB7-20. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:21

4 Cu-liittimet 0, mm² Haaroitusliittimet mm² Tiedot: Cu 99,95%. Maadoitusjohtimien ja ukkosenjohdatinasennusten jatkamiseen ja haaroittamiseen, joissakin tapauksissa vaaditaan kaksi puristusta. Elpressin logo on merkinnässä. C-hylsyn toiselle puolelle on merkitty sopivan Cu-johtimen koko. Johdinten poikkipinnat C89, tinattu Cu/Sn. Syöttö sivusta Syöttö edestä Luettelonro S-nro Syöttö sivusta Syöttö edestä mm a b c Kpl/ Pak. Leuka nro C / /6 13,0 12,0 8, C / / ,0 15,0 10, C / / ,0 12, /10 C / / / / /35 15,4 C / / , C / / , C / / , C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C / / C /35 240/ C /50 240/ C /70 240/ C /95 240/ C / / C / / C / / C / / C / / C / / Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:22

5 Cu-liittimet 0, mm² Sivusta syöttö C-liittimien taulukko (syöttö vain sivusta) Haaroitus Läpimenevä johdin, mm² C4 C4 10 C4 C4/C5 C5 16 C5 C6 C6 25 C6 C6/C89 C6/C89 C89 35 C89 C89 C89 C89 50 C89 C89 C89 C89 50 C11-8 C11-8/C11-9 C11-9/C11 70 C11-8 C118/C11-9 C11-9/C11 70 C13-8 C13-8 C C C15-8 C15-8/C15-9 C15-9/C C15-8 C15-8/C15-9 C15-9/C C C16-9 C C C18-8 C C21-8 C Haaroitus Läpimenevä johdin mm² C11 70 C11 70 C13-11/C13 C13 95 C13-11/C13 C13 95 C15-11/C15-13 C15-3/C15 C C15-11/C15-13 C15-13/C15 C C16-13 C16-13 C16 C C16-13 C16-13 C16 C C18-11 C18-13 C18-15 C C18-11 C18-13 C18-15 C18-16 C C21-11 C21-13 C21-15 C21-16 C21-18 C C23-16 C23 Huom. - Valintamahdollisuus annetaan kauttaviivalla / - Kun vaihtoehdot ovat esim. C11-9 ja C11, ensisijaisesti on valittava C11 - Valitse ensisijaisesti myös pienempi hylsy, esim. C4 C5:n sijaan jne. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:23

6 Cu-liittimet 0, mm² Muistiinpanot Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 4:24

7 Al- ja AlCu-liittimet mm² Al- ja AlCu-liittimet mm² Yleistietoa Al- ja AlCu-liittimistä 2 Alumiinikaapelikengät mm² 3 Alumiinijatkoliitin väliseinällä mm² 4 Alumiini- ja alumiini-kupari-kaapelikenkien versiot 4 Alumiinijatkoliitin väliseinällä, eri poikkipintoja mm² 5 Jatkoshylsyt alumiinia väliseinällä mm² 5 Alumiini-kupari siirtymäliitin kaapelikengät mm² 6 Kaapelikenkä alumiinia/kuparia mm² 7 Alumiini-kupari-pinnahylsyt mm² 7 5 Alumiiniylimenojatkoliitin mm² kiinteää kuparia vastaan 10 mm² 7 Alumiini-kupari-jatkoliitin mm² 8 Alumiini-kupari-jatkoliitin mm² 9 5:1

8 Al- ja AlCu-liittimet mm² System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmäämme, koska varma liitos saadaan aikaan kun tuotteitamme käytetään oikein. Al-liittimet Elpressin liittimet Al-kaapeleille on valmistettu puhtaasta 99,7 %:n umpialumiinista. Valmistamme Al-liittimiä tyyppiä AK ja AS sekä myös paljon asiakaskohtaisesti suunniteltuja liittimiä, joiden koko on yli 1200 mm². AK-tyyppisiä kaapelikenkiä käytetään Al-johtimien päätteissä liityttäessä kiskoihin ja kojeisiin. Jatkoliitin tyyppiä AS käytetään alumiinijohtimien jatkamiseen. Elpressin jatkoliitin tuurnapuristusta V250 puristuspään avulla. Yleistietoa Al- ja AlCu-liittimistä AlCu-liittimet Elpressin AlCu-liittimet Al-kaapeleille on valmistettu umpimateriaalista kitkahitsauksella. Alumiini yhdistetään kupariin tällä menetelmällä, jossa alumiinia paineen alaisena hierotaan kuparia vasten. Tällä menetelmällä saavutetaan paras Al-Cu-liitos. Kaapelikenkiä tyyppiä AKK käytetään Al-johdinten päättämiseen Cu-kiskoon liityttäessä. Jatkosholkkeja tyyppiä AKS käytetään alumiinijohtimien liittämiseen Cu-johtimiin. Tyypin AKP pinnahylsyt on tarkoitettu Al-johdinten liittämiseen laitteisiin, jotka on tarkoitettu kuparitappiliitoksiin. Puristusten määrä Elpress-järjestelmä sopii sekä harvasäikeisille johtimille, IEC 228 luokan 2 mukaan, ja kiinteille johtimille, IEC 228 luokan 1 mukaan. On kuitenkin huomautettava, että harvasäikeisen ja kiinteän Al-johtimen välillä on yksi poikkipintaporras (katso taulukot). Käytettäessä sektorimuotoista Al-kaapelia vaaditaan normaalisti pyöröpuristusta, mikä tehdään pyöröpuristustyökalulla. Al-liitoksia tehtäessä vaaditaan aina kaksi puristusta. Huomaa puristusjärjestys (katso kuva). Al- ja AlCuliittimien merkintä Elpressin Al- ja AlCu-liittimiin sovellettavassa merkintäjärjestelmässä annetaan johtimen poikkipinta (harvasäikeinen ja kiinteä johdin) ja viittaus Elpress-valikoiman pyörö- ja puristustyökaluun. Merkintä T2 viittaa suomalaisen koestusnormin lämpötilaluokkaan 130 C. Kaksoismetallijatkosholkeissa on myös viittaus kuparin kuusiopuristuksessa käytettävään työkaluun. KAAPELIKENGÄT: Merkinnän selitys Al- ja AlCu-liittimet Kaulan merkintä, esim.: ALU185-R18-P32 (Elpressin logo) T2 SOLID 240 ALU185 = Al-johdin, mm² R18 = tuurnan ja matriisin koko pyöröpuristukseen P32 = tuurnan ja matriisin koko kontaktipuristukseen T2 = Suomalainen lämpötilaluokka SOLID 240 = sopiva koko kiinteälle johtimelle Latan merkintä: (Elpressin logo) 16 = reiän koko M16 JATKOSHOLKIT: Merkinnän selitys Al- ja AlCu-liittimet Esim.: Cu (Elpressin logo) Cu240 = Cu-johdin, mm² 30 = kokonumero kuusioleualle Ex: ALU300-R21-P36 (Elpressin logo) T2 ALU300 = Al-johdin i mm² R21 = tuurnan ja matriisin kokonumero P36 = tuurnan ja matriisin kokonumero T2 = Suomalainen lämpötilaluokka Kaapelikenkälatan reikä SS-ISO 273:n mukaan Ruuvimitta Ruuvinreiän tol H13 (Ø mm) M 3 3,2 M 4 4,3 M 5 5,3 M 6 6,4 M 8 8,4 M 10 10,5 M M M M Asiakasräätälöidyt tuotteet Asiakkaalle räätälöity tuote on tärkeä osa työtämme. Asiakkaan ongelmien ratkaisu ja tuotteiden valmistaminen kannattavasti samanaikaisesti on erityinen haaste. Tällä tavoin lisäämme myös tietämystämme asiakkaiden tarpeista. 5:2

9 Al- ja AlCu-liittimet mm² Puristusjärjestys. Huom. 1 Harvasäikeinen tiivistetty johdin. 2 Poraamaton latta. 3 Vain kiinteälle johtimelle. 4 Ulkohalk. kaula 52 mm. 5 Ulkohalk. kaula 44 mm. Alumiinikaapelikengät mm² käytetään Al-johdinten liittämiseen Al-kiskoon vaaditaan kaksi puristusta - katso puristusjärjestys kuvasta Luettelonro harvasäikeinen, mm² Kiinteä S-nro mm W d N N 1 L Kpl/ Pak. Työkalusuositus AK (16) 16, 5,9 8,5 9, V1300 AK (16) ,0 5,9 8,5 9, V1300 AK ,0 6,8 8,5 9, V1300 AK ,0 6,8 8,5 9, V1300 AK ,5 11,0 14, V1300 AK ,5 11,0 14, V1300 AK ,6 11,0 14, V1300 AK ,6 11,0 14, V1300 AK ,6 14,0 15, V1300 AK ,3 11,0 14, V1300 AK ,3 11,0 14, V1300 AK ,3 14,0 15, V1300 AK ,5 14,0 15, V1300 AK ,5 14,0 15, V1300 AK ,5 14,0 15, V1300 AK ,0 14,0 15, V1300 AK ,0 14,0 15, V1300 AK ,8 14,0 15, V1300 AK ,8 14,0 15, V1300 AK , V1300 AK ,6 16,0 19, V1300 AK ,6 16,0 19, V1300 AK ,6 16,0 19, V1300 AK ,8 16,0 19, V1300, V250 AK ,8 16,0 19, V1300, V250 AK300-12SOLID , V250 3 AK300-16SOLID , V250 3 AK , V250 AK , V250 AK V250 AK , V250 AK , V250 AK V250 AK500A V250 4 AK500A V250 4 AK500A * V250 2,4 AK500A * V250 2,4 AK500B V250 5 AK500B V250 5 AK500B * V250 2, 5 AK500B * V250 2, 5 AK630A * V250 1,2 AK630A * V250 1,2 AK * V1470 1,2 AK V1470 1,2 AK * V1470 1,2 AK * V1470 1,2 AK * V1470 1,2 * koko latan pituus Huom. 5 Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 5:3

10 Al- ja AlCu-liittimet mm² Alumiinijatkoliitin väliseinällä mm² käytetään pääasiassa saman poikkipinnan Al-johdinten jatkamiseen vaaditaan kaksi plus kaksi puristusta - katso puristusjärjestys kuvasta normaaliversiossa on väliseinä Luettelonro H. säik. johdin mm² Kiinteä mm² S-nro mm d D L Kpl/ Pak. Työkalusuositus Huom. Puristusjärjestys. AS16 25 (+16) ,9 13, V1300 AS ,8 13, V1300 AS , V1300 AS , V1300 AS , V1300 AS , V1300 AS , V1300 AS , V1300 AS , V1300 AS , V1300, V250 AS300SOLID V250 3 AS V250 AS V250 AS500A V250 4 AS500B V250 5 AS630A V250 1 AS630A V250 1 AS V AS V AS V Jos tarvitset muita yhdistelmiä, ota yhteyttä Elpressiin. Huom. 1 Harvasäikeinen tiivistetty johdin. 4 Ulkohalk. kaula 52 mm. 2 Poraamaton latta. 5 Ulkohalk. kaula 44 mm. 3 Vain kiinteälle johtimelle. Alumiini- ja alumiini-kupari-kaapelikenkien versiot Jos asiakas tarvitsee eri versioita reijityksen, liitoslaipan koon jne. suhteen, valmistamme kaapelikengistä eri versioita. Katso vasemmalla oleva esimerkki, AK185-14x2-40 ja AKK500A/ x4-35. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 5:4

11 Al- ja AlCu-liittimet mm² Puristusjärjestys. Alumiinijatkoliitin väliseinällä, eri poikkipintoja mm² käytetään jatkettaessa Al-johtimia joilla on eri poikkipinnat tarvitaan kaksi plus kaksi puristusta - puristusjärjestys ks. kuva väliseinällä Luettelonro harvasäikeinen, mm² Kiinteä mm² S-nro mm L d 1 D 1 d D Kpl/ Pak. AS ,9 13,0 6,8 13,0 48 V1300 AS ,8 13,0 8, V1300 AS ,8 13,0 9, V1300 AS ,5 20 9, V1300 AS , , V1300 AS ,8 13,0 12, V1300 AS , , V1300 AS , , V1300 AS , , V1300 AS , V1300 AS , , V1300 AS , , V1300 AS , , V1300 AS , , V1300 AS , , V1300 AS , , V1300 AS , , V1300, V250 AS , , V1300, V250 AS , , V1300, V250 AS , , V1300, V250 AS , V250 AS V250 Jatkosholkin kunkin sivun eri mitat käyvät ilmi edellisen sivun vastaavan liittimen tiedoista. Jos tarvitset muita yhdistelmiä, ota yhteyttä Elpressiin. 5 Jatkoshylsyt alumiinia väliseinällä mm² Käytetään etupäässä kahden Al-johtimen jatkamiseen samalla poikkipinnalla Al-liitosten tuurnapuristukseen vaaditaan aina kaksi puristusta käytä erikoismatriisia 13P37M ja erikoistuurnaa 13P37D, matriisipidikettä ei tarvita Luettelonro, mm², Al, Cu S-nro mm D d L Kpl/ Pak. Työkalusuositus Työkalusuositus AS300B , V1300 AS400B V1300 Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 5:5

12 Al- ja AlCu-liittimet mm² Alumiini-kupari siirtymäliitin kaapelikengät mm² käytetään liittämään Al-johtimet laitelähtöihin ja Cu-kiskoihin vaaditaan kaksi puristusta - katso puristusjärjestys kuvasta Puristusjärjestys. Huom. 1 Harvasäikeinen tiivistetty johdin. 2 Poraamaton latta. 3 Vain kiinteälle johtimelle. 4 Ulkohalk. kaula 52 mm. 5 Ulkohalk. kaula 44 mm. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. Luettelonro harvasäikeinen, mm² Kiinteä S-nro mm W d N N 1 L Kpl/ Pak. Työkalusuositus Huom. AKK (16) ,0 5,9 8,5 10, V1300 AKK ,0 6,8 8,5 10, V1300 AKK ,8 11,5 15, V1300 AKK ,5 12,5 12, V1300 AKK ,6 12,5 12, V1300 AKK ,6 12,5 12, V1300 AKK ,6 12,5 12, V1300 AKK ,3 12,5 12, V1300 AKK ,3 12,5 12, V1300 AKK ,3 12,5 12, V1300 AKK ,5 12,5 12, V1300 AKK ,5 12,5 12, V1300 AKK ,5 12,5 12, V1300 AKK ,5 15,0 15, V1300 AKK ,0 12,5 12, V1300 AKK ,0 12,5 12, V1300 AKK ,0 15,0 15, V1300 AKK ,8 12,5 12, V1300 AKK ,8 12,5 12, V1300 AKK ,8 15,0 15, V1300 AKK ,6 15,0 15, V1300 AKK ,6 15,0 15, V1300 AKK ,6 15,0 15, V1300 AKK ,8 15,0 15, V1300, V250 AKK ,8 15,0 15, V1300, V250 AKK ,8 15,0 15, V1300, V250 AKK ,5 18, V250 AKK ,5 18, V250 AKK ,5 18, V250 AKK300-12SOLID ,5 18, V250 AKK300-16SOLID ,5 18, V250 AKK300-20SOLID ,5 18, V250 AKK ,5 18, V250 AKK ,5 18, V250 AKK ,5 18, V250 AKK500A ,5 18, V250 4 AKK500A V250 4 AKK500A * 237 V250 2,4 AKK500A * 239 V250 2,4 AKK500B V250 5 AKK500B V250 5 AKK500B * V250 2,5 AKK500B * 211 V250 2,5 AKK630A * V250 1,2 AKK630A * 239 V250 1,2 AKK * 263 V1470 1,2 AKK * 275 V1470 1,2 AKK * 263 V1470 1,2 AKK * 275 V1470 1,2 AKK * 310 V1470 1,2 * koko latan pituus 5:6

13 Al- ja AlCu-liittimet mm² Kaapelikenkä alumiinia/kuparia mm² Käytetään Al-johtimien liittämiseksi kojeiden liittimiin, Cu-kiskoihin jne. vaaditaan kaksi puristusta - katso puristusjärjestys kuvasta Al-osaa puristettaessa, käytä erikoismatriisia 13P37M ja erikoistuurnaa 13P37D, matriisipidikettä ei tarvita Luettelonro, mm², Al, Cu S-nro mm W D d N N 1 L Kpl/ Pak. AKK300B ,3 18,5 18, V1300 AKK300B ,3 18,5 18, V1300 AKK400B ,5 18, V1300 AKK400B ,5 18, V1300 Alumiini-kupari-pinnahylsyt mm² käytetään liittämään Al-johtimet laitteisiin, joissa on kupariliitäntä vaaditaan kaksi puristusta - katso puristusjärjestys kuvasta Luettelonro harvasäikeinen, mm² Kiinteä mm² S-nro mm e d D L 1 L Kpl/ Pak. AKP16 25 (16) ,0 5,9 13, V1300 AKP ,0 6,8 13, V1300 AKP ,0 8, V1300 AKP ,0 9, V1300 AKP ,0 11, V1300 AKP ,0 12, V1300 AKP ,0 14, V1300 AKP ,0 15, V1300 AKP ,0 17, V1300 AKP ,0 19, V1300, V250 AKP300 16, V250 5 Puristusjärjestys. Alumiiniylimenojatkoliitin mm² kiinteää kuparia vastaan 10 mm² ylimenojatkosholkki harvasäikeisestä Al-johtimesta kiinteään Cu-johtimeen 10 mm² (esim. Excel, Exelett) kaksi puristusta vaaditaan sekä Al:lle (katso puristusjärjestys kuvasta) että Cu:lle Luettelonro mm², Al, Cu Kiinteä mm² S-nro mm d d 1 L Kpl/ Pak. Työkalusuositus Työkalusuositus Työkalusuositus Huom. AKS16-10S 25 (16) 5,9 4, V AKS25-10S 35 6,8 4, V AKS35-10S 50 8,5 4, V AKS50-10S ,6 4, V AKS70-10S 95 11,3 4, V AKS95-10S ,5 4, V Huom. 1. Cu-osalle vaaditaan kaksi puristusta. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 5:7

14 Al- ja AlCu-liittimet mm² Alumiini-kupari-jatkoliitin mm² jatkos Al-johtimesta Cu-johtimeen harvasäikeinen/kiinteä Al-johdin, harva-/monisäikeinen Cu-johdin Al:lle vaaditaan kaksi puristusta (ks. kuva), Cu:lle tavallisesti yksi kun Cu-osaa kuusiopuristetaan, leuat asetetaan merkkiuran ja ulkoreunan väliin Puristusjärjestys. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. Luettelonro mm², Al-Cu Kiinteä mm² S-nro mm d d 1 L Kpl/ Pak. Työkalusuositus AKS (16) ,9 5, V1300 AKS ,8 5, V1300 AKS ,8 6, V1300 AKS ,5 5, V1300 AKS ,5 6, V1300 AKS ,5 8, V1300 AKS ,6 5, V1300 AKS ,6 6, V1300 AKS ,6 8, V1300 AKS ,6 9, V1300 AKS ,6 11, V1300 AKS ,3 9, V1300 AKS ,3 11, V1300 AKS ,3 13, V1300 AKS ,5 5, V1300 AKS ,5 6, V1300 AKS ,5 8, V1300 AKS ,5 9, V1300 AKS ,5 11, V1300 AKS ,5 13, V1300 AKS ,5 15, V1300 AKS ,0 11, V1300 AKS ,0 13, V1300 AKS ,0 15, V1300 AKS ,0 17, V1300 AKS ,8 8, V1300 AKS ,8 9, V1300 AKS ,8 11, V1300 AKS ,8 13, V1300 AKS ,8 15, V1300 AKS ,8 17, V1300 AKS ,8 19, V1300 AKS , V1300 AKS ,6 15, V1300 AKS ,6 17, V1300 AKS ,6 19, V1300 AKS , V1300 AKS ,8 9, V1300, V250 AKS ,8 11, V1300, V250 AKS ,8 13, V1300, V250 AKS ,8 15, V1300, V250 AKS ,8 17, V1300, V250 AKS ,8 19, V1300, V250 AKS , V1300, V250 AKS A ,8 22, V1300, V250 AKS , V250 AKS V250 AKS A , V250 AKS , V250 AKS V250 AKS A 25 22, V250 AKS A 25 24, V250 5:8

15 Al- ja AlCu-liittimet mm² Alumiini-kupari-jatkoliitin mm² Käytetään Al-johtimen jatkamiseen Cu-johtimella Harvasäikeiselle/yksisäikeisille Al-johtimille, harvasäikeiselle/taipuisalle Cu-johtimelle Al-osaa puristettaessa, käytä erikoismatriisia 13P37M ja erikoistuurnaa 13P37D, matriisipidikettä ei tarvita Cu-osaa puristettaessa, käytä erikoisleukoja 13B30, leukapdintä ei tarvita Cu-osaa puristettaessa, aseta työkalu hylsyn merkinnän ja Cu-osan reunan väliin Luettelonro mm², Al-Cu S-nro mm d d 1 L D Kpl/ Pak. Työkalusuositus AKS300B-240A 22, , V1300 AKS400B-240A , V Puristusjärjestys. Yksityiskohtaisia tietoja suositeltavasta järjestelmästä, katso luku 6. 5:9

16 Al- ja AlCu-liittimet mm² Muistiinpanot 5:10

17 Työkalut Cu- Al- ja Alcu-liitoksille Työkalut Cu- Al- ja Alcu-liitoksille Puristustyökalut Cu-liittimille mm² 3 Akkukäyttöinen puristustyökalu Cu-liittimille mm² 5 Puristustyökalu Cu-liittimille mm², Al-liittimille mm² 6 Tarvikkeet Cu:n ja Al:n puristamiseen työkaluilla T2600, V600, PVL611 ja V611 8 Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten 10 Tarvikkeet Cu:n puristamiseen työkaluilla V1300, V1311-A ja PVL Tarvikkeet Al:n puristamiseen työkaluilla V1300, V1311-A ja PVL Tarvikkeet ilmajohdon puristamiseen työkaluilla V1300, V1311-A ja PVL Työkalut Cu-liittimille mm² (KRF mm²) 17 Tarvikkeet Cu:n puristamiseen työkaluilla V1300C ja V1311C-A 18 DUAL-JÄRJESTELMÄ joustavien johtimien puristamiseen KRF/KSFliittimissä vaativissa käyttökohteissa, joissa poikkipinta on mm² 20 6 Tarvikkeet taipuisan Cu-johtimen puristamiseen DUAL-järjestelmällä DV1300 ja DV1300C 22 Puristustyökalut Cu-liittimille mm² ja Al-liittimille mm² 23 V250:n tarvikkeet Cu-puristamiseen 24 V250:n tarvikkeet Al-puristamiseen 27 V250:n tarvikkeet ilmajohtimien puristamiseen 29 Puristusasema mm² KRF/KSF-liittimien teolliseen puristamiseen 30 Analyzer - ohjelmisto puristuliitosten analysointiin ja järjestelmän kalibrointiin 31 Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten 32 Tarvikkeet Cu:n ja Al:n puristamiseen V1470:llä 33 Asiakkaiden pyynnöstä suunniteltu kevyt ja kätevä puristuspumppu 34 Hydraulinen jalkapumppu 36 6:1

18 Työkalut Cu- Al- ja AlCu-liitoksille V1300-järjestelmä V250-järjestelmä System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmäämme, koska varma liitos saadaan aikaan kun tuotteitamme käytetään oikein. Hydrauliset puristusjärjestelmät Cu-liitokset V1300-järjestelmää käytetään mm² Cu-liitosten puristamiseen. Järjestelmästä on olemassa myös C-versio jolla saadaan parempi luoksepäästävyys ahtaissa tiloissa. Cu-liitokset V250-järjestelmää käytetään Cu-liitosten puristamiseen alueella mm². Liitospuristusta Elpressin puristustyökalulla PVL1300. Elpressin hydraulisella puristusjärjestelmällä voidaan puristaa mm²:n liittimiä. Järjestelmät muodostuvat pumpuista ja puristuspäistä, joita voidaan yhdistellä vapaasti, tai kokonaisista käsityökaluista, joihin nämä osat on integroitu. Kosketuspuristamiseen, pyöröpuristamiseen, kuorintaan jne. on saatavana paljon lisävarusteita. Ne muodostavat kattavan järjestelmän yhdessä yhteensopivien liittimien kanssa. Sekä pumpuissa että käsityökaluissa on joitakin poikkeuksia lukuun ottamatta pikasyöttötoiminto, jonka ansiosta kosketuspuristaminen alkaa jo muutaman pumpun painalluksen jälkeen. Järjestelmässä on sisäänrakennettuna leukalukko, jonka ansiosta aloitettu puristus suoritetaan loppuun asti. Näin lopputulos on aina paras mahdollinen. Al-liitokset V1300-järjestelmää käytetään Alliitosten tuurnapuristukseen sekä mm² Al-johtimien pyöröpuristamiseen. Pyöröpuristus suoritetaan sektorimuotoisille Al-johtimille. Al-liitokset V250-järjestelmää käytetään Al-liitosten tuurnapuristamiseen sekä mm² Al-johtimien pyöröpuristamiseen. Pyöröpuristus suoritetaan sektorimuotoisille Al-johtimille. Liitospuristusta Elpressin puristustyökalulla PVL611. 6:2

19 Työkalut Cu- Al- ja AlCu-liitoksille Puristustyökalut Cu-liittimille mm² Puristusalue 4-25 mm² sertifioitu työkalu norminmukaisten liitosten tekoon 30 % alempi käsivoiman tarve edelliseen T2258-versioon verrattuna yksinkertaistaa puristamista ergonomiset kahvat helpottavat asennusta saksiliike antaa optimaalisen luoksepäästävyyden ahtaissa tiloissa avautumisen estotoiminto joka ei laukea ennen kuin puristus on valmis kuusiokolopuristus selvästi merkityin puristuskohdin säätömahdollisuus kalibroitaessa pitkän käytön jälkeen ES2258 ES2258 S-nro Sertifioitu puristustyökalu CUT 6-16 mm² ja KR/KS 4-10 mm² tyyppisten Cu-liitosten puristamiseen. ES2258 korvaa T2258. Puristusmuoto paino 0,65 kg, pituus 300 mm EL2258 EL2258 S-nro Sertifioitu puristustyökalu KRF/KSF mm² tyyppisten Cu-liitosten puristamiseen. 6 Puristusmuoto paino 0,65 kg, pituus 300 mm ES2288 Puristusmuoto ES2288 S-nro Sertifioitu puristustyökalu KRT/KST mm² tyyppisten Cu-liitosten puristamiseen. ES2288 replaces T2288. paino 0,65 kg, pituus 300 mm 6:3

20 Työkalut Cu- Al- ja AlCu-liitoksille Puristusalue 10-70/95 mm² T3165A1/T3165B/T3165C Puristusmuoto T3165A1/T3165B/T3165C S-nro (T3165A1) Elpressin pihdit Cu-liittimien puristamiseen. T3165A1: KR/KRF/KS/KSF, mm². T3165B: KR/KRD/KS/KSD, mm². T3165C: KRT/KST, mm². mukana salpatoiminto pyörivä pää on valmistettu valssatusta teräksestä, joka takaa hyvän kestävyyden A1 merkitsee, että työkalua on kehitelty edelleen joidenkin liittimien kohdalla uusien vaatimusten täyttämiseksi (vanhemmille pihdeille on saatavissa muutossarjoja) puristusvoima noin 35 kn paino 3,0 kg, pituus 500 mm kalibrointisäätö mahdollinen 6:4

21 Työkalut Cu- Al- ja AlCu-liitoksille Akkukäyttöinen puristustyökalu Cu-liittimille mm² Puristusalue mm² PV350 PV350 - Elpress Mini S-nro Akkukäyttöinen työkalu putkikaapelikenkien ja jatkosholkkien puristamiseen aina 95 mm² (joissakin tapauksissa suurempiinkin kokoihin) asti, erilliset leuat. putkikaapelikenkien ja jatkosholkkien puristamiseen 95 mm² asti avautuva puristuspää, leukojen vaihto helppo, hyvä ahtaissa paikoissa NiCd-akut (9,6 V ja 2,0 Ah), latausaika noin 40 min hyvä käytettävyys ja ergonomia nopea puristusjakso, 2-4 s noin puristusta/akun latauskerta (riippuen olosuhteista) paino 1,6 kg pituus noin 360 mm huollto- ja asennuskäyttöön Puristusmuodot Puristusleuat PV350:een (toimitetaan pareittain) Cu:n kuusiopuristusta varten. 6 KR/KRF:lle KS/KSF:lle KR/KRD:lle KS/KSD:lle KRT/KST:lle Leukapari MB11 PV350:lle. mm² Leukapari S-nro Puristusten lkm. Leukapari S-nro Puristusten lkm. Leukapari Puristusten lkm. 10; MB MB MB7 1 (KR/KS tyyppi) 16 MB MB MB MB MB MB MB MB MB MB14, MB12-2 MB MB17-3 MB14-3 MB MB Cu-haaroituksille joissa käytetään C-liitintä, soikea puristus 10-6 / 10-6 mm² MBC Leuka MBC4, Cu-haaroituksille mm² CUT-hylsyjen ja 4-10 mm² KR/KS-liittimen puristamiseen. mm² Leukapari S-nro Puristusten lkm CUT-hylsyt 6-16 mm² KR/KS-liittimet 4-10 mm² MB :5

22 Työkalut Cu- Al- ja AlCu-liitoksille Puristustyökalu Cu-liittimille mm², Al-liittimille mm² (kiinteä johdin 35 mm² asti) T2600/T2600B/T2600C Puristusmuodot T2600/T2600B/T2600C T2600 S-nro , T2600B S-nro -, T2600C S-nro - Mekaaninen käsityökalu Cu- ja Al-liitimien puristukseen: T2600 KRF/KSF-tyyppisten mm² Cu-liittimien puristamiseen T2600B KRD/KSD-tyyppisten mm² Cu-liittimien puristamiseen T2600C KRT/KST-tyyppisten mm² Cu-liittimien puristamiseen nopeasti avattava puristuspää, leuat helppo vaihtaa puristusleuka (TB7) on saatavana myös kiinteälle Cu-johtimelle, Excel-tyyppi tai vastaava puristusvoima noin 57 kn edistyksellinen voimanvälitys, joten tarvittava käsivoima on pieni helppo käyttää ahtaissa tiloissa vain neljä leukaparia tarvitaan mm² Cu:n puristamiseen pikasyöttötoiminto paino 1,9 kg mitat 440 x 140 mm toimitetaan peltilaatikossa T2600:n ohjekilpi. V600 Puristusmuodot V600 S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF, mm², KRD/KSD mm², KRT/KST mm² sekä C-liittimille 50/50 mm² asti. Käytetään yhdessä P4000 jalkapumpun tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. leukatyypit TB ja KB (sama kuin V611:lle ja PVL611:lle) paino 2,45 kg mitat 189 x 53 x 74 mm puristusvoima 55 kn mukana tulee kestävä kangaslaukku, jossa on tilaa 10 leualle 6:6

23 Työkalut Cu- Al- ja AlCu-liitoksille V611 Puristusmuodot V611 S-nro Hydraulinen käsityökalu Cu-liittimien puristusta varten, tyypit KRF/KSF mm², KRD/KSD mm², KRT/KST mm², Al-liittimet mm² (kiinteä johdin 35 mm² asti), C-liittimet 6/6..50/50 mm². pikasyöttö lyhentää puristusaikoja leukatyypit TB ja KB (sama kuin V600:lle ja PVL611:lle) puristusvoima 60 kn paino 2,5 kg mitat 425 x 115 x 53 mm toimitetaan kestävässä kangaskassissa PVL611 PVL611 PVL611, S-nro PVL611DB, S-nro (toimitetaan kahdella akulla) Akkukäyttöinen puristuspistooli jonka puristusvoima on 6 tonnia. PVL611 puristaa: KRF/KSF mm², KRD/KSD mm², KRT/KST mm², Al-liittimet mm² (kiinteä johdin 35 mm² asti), C-liittimet 6/6..50/50 mm². Puristusmuodot kätevä ja ergonominen muotoilu puristuksen valvonta varoitusvalolla (LED) ja äänimerkillä jos oikeaa puristusvoimaa/täydellistä puristusta ei saavuteta LED-työvalo jokaisen puristuksen dokumentointimahdollisuus ainutlaatuisia huoltotarkistuksia varten puristusvoima 55 kn (6 tonnia) puristuksia latauskerralla riippuen koosta ja lämpötilasta puristusaika 3-6 s riippuen koosta käyttölämpötila -20 ºC ºC ympäristöystävällinen Makita Li-Ion akku, 1,3 Ah, 18 V Makita Li-Ion laturi, latausaika 15 minuuttia lataustilan osoitus valodiodilla toimitetaan muovilaukussa täydellisenä puristuspistoolin, akun, laturin ja käyttöohjeen kanssa paino 2,5 kg (akku mukaan lukien) mitat 387 x 116 x 75 mm 6 6:7

24 Työkalut Cu- Al- ja AlCu-liitoksille Tarvikkeet Cu:n ja Al:n puristamiseen työkaluilla T2600, V600, PVL611 ja V611 Alla ylemmässä taulukossa olevat B-leuat on tarkoitettu tyypin KRF/KSF Cu-liitoksille käytettäväksi yhdessä sekä harva - että monisäikeisten Cu-johtimien kanssa SS-IEC 228:n luokan 2 ja 5 mukaisesti sekä tyypin KRT/KST ja KRD/KSD Cu-liitoksille yhdessä harvasäikeisten johtimien kanssa. Varmista että käytät leukoja jotka sopivat tarkasti liittimeen. Puristusleuat Toimitetaan pareittain. Cu-liittimet, kuusiopuristus. KB-leukoja käytetään yhdessä työkalujen V600, V611 ja PVL611 kanssa. KRF/KSF mm² Leukapari S-nro Puristusten lkm TB-leuat. 10 ja 70 TB vast ja 35 TB ja 50 TB11-14, ja 95 TB vast KB KB TB7 tarkoitettu KRX/ KSX - liittimien puristukseen KRD/KSD KB-leuat. mm² Leukapari S-nro Puristusten lkm 10/16 ja 70 TB ja 50 TB ja 95 TB vast.2 10 ja 120 TB vast KB KB TB7 tarkoitettu KRX/ KSX - liittimien puristukseen Vaaditaan kaksi puristusta. KRT/KST mm² Leukapari S-nro Puristusten lkm Vaaditaan kolme puristusta. 10 ja 120 TB vast.2 10 ja 95 TB vast.2 16 ja 95 TB8, vast.2 25 ja 70 TB vast.2 35 ja 50 TB KB KB KB TB7 tarkoitettu myös KRX/ KSX - liittimien puristukseen DIN mm² Leukapari Puristusten lkm TB6-8DIN TB10-12DIN TB14-16DIN 1 vast.2 95 TB18DIN 2 6:8

25 Työkalut Cu- Al- ja AlCu-liitoksille Kuvaus AlMgSi (Super B) ja Al59 ilmajohtojen jatkamiseen, kuusiopuristus. mm² Leukapari Puristusten lkm TBNP16-20 Leuka 16: 2x5 Leuka 20: 2x10 TBNP-leuat. Kuvaus Cu-haaroituksiin C-liittimillä, soikea puristus. TBC-leuat. Leukapari S-nro Läpimenevä johdin, mm² Haaroitus mm² Puristetaan leuassa Puristusten lkm TBC4-C C4* C8-9 2 TBC5-C C C6 1 * A:lla merkitty leuka, kun sekä läpimenevä että haaroitus on 6 mm². 6 Vaaditaan kaksi puristusta. Tuurna ja matriisi Al-liittimiä varten, tuurnapuristus. Harvasäikeinen mm² Kiinteä mm² Matriisipidin S-nro Matriisi S-nro Tuurna S-nro TV TP13M TP13D Matriisipidin TV2620, matriisi TP13M, tuurna TP13D. Vaaditaan kaksi puristusta. 6:9

26 Työkalut Cu- Al- ja AlCu-liitoksille Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten V1300 Puristusmuodot V1311-A Puristusmuodot PVL1300 Puristusmuodot V1300 S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF mm², KRD/KSD mm², KRT/KST mm², C-liittimille 120 mm² asti, Al-liittimille ja kaapelikengille mm². Käytetään yhdessä P4000 jalkapumpun tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. varustettu suojakuvulla erikoinen korroosion estävä pintakäsittely typen avulla kevyt ja joustava teräksinen puristuspää työpaine 63 MPa (630 bar) puristusvoima 130 kn (13 tonnia) paino 3,7 kg, ilman lisävarusteita pituus 270 mm, mukaan lukien haarukka ja pikaliitin, leveys 82 mm V1311-A S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF mm², KRD/KSD mm², KRT/KST mm², C-liittimille 120 mm² asti, Al-liittimille ja kaapelikengille mm². Käyttää samoja tarvikkeita kuin V1300-järjestelmä yllä. pikasyöttötoiminto puristusvoima 130 kn (13 tonnia) paino 4,3 kg, ilman lisävarusteita pituus 590 mm vaatii vain vähän käsivoimaa, noin 245 N täydellä puristusvoimalla PVL1300 PVL1300, S-nro PVL1300DB, S-nro (toimitetaan kahdella akulla) Akkukäyttöinen puristustyökalu Cu-kaapelikengille tyyppiä KRF/KSF mm², KRD/KSD mm², KRT/KST mm², C-liittimille 120 mm² asti, Al-liittimille ja kaapelikengille mm². Käyttää samoja tarvikkeita kuin V1300-järjestelmä yllä. ergonominen muotoilu jonka ansiosta tasapaino on käyttäjän kädessä oikea puristuksen valvonta varoitusvalolla (LED) ja äänimerkillä jos oikeaa puristusvoimaa/täydellistä puristusta ei saavuteta LED-työvalo jokaisen puristuksen dokumentointimahdollisuus ainutlaatuisia huoltotarkistuksia varten puristusvoima 124 kn (13 tonnia) puristuksia latauskerralla riippuen koosta ja lämpötilasta puristusaika 4-12 s riippuen koosta käyttölämpötila -20 ºC ºC ympäristöystävällinen Makita Li-Ion akku, 3,0 Ah, 18 V Makita Li-Ion laturi, latausaika 22 minuuttia lataustilan osoitus valodiodilla toimitetaan muovilaukussa täydellisenä puristuspistoolin, akun, laturin ja käyttöohjeen kanssa paino 5,4 kg (akku mukaan lukien) mitat 412 x 319 x 75 mm 6:10

27 Työkalut Cu- Al- ja AlCu-liitoksille Tarvikkeet Cu:n puristamiseen työkaluilla V1300, V1311-A ja PVL1300 Alla ylemmässä taulukossa olevat B-leuat on tarkoitettu tyypin KRF/KSF Cu-liitoksille käytettäväksi yhdessä sekä harva - että monisäikeisten Cu-johtimien kanssa SS-IEC 228:n luokan 2 ja 5 mukaisesti sekä tyypin KRT/KST ja KRD/KSD Cu-liitoksille yhdessä harvasäikeisten johtimien kanssa. Varmista että käytät leukoja jotka sopivat tarkasti liittimeen. Puristusleuat Toimitetaan pareittain. Cu-liittimille, kuusiopuristus. Jos ei muuta mainita, käytä aina leukapidikkeitä V1316, S-nro ja V1318, S-nro Luettelonro V1316 V1318 Kuvaus Sisempi leukapidike Ulompi leukapidike Ulompi leukapidike V1318, B-leuat, sisempi leukapidike V1316. Integroidut leuat 13B38. KRF/KSF mm² Leukapari S-nro Puristusten lkm 10 B B8* 1 16 B B9* 1 25 B B11* 1 35 B B13* 1 50 B14, B14,5* 1 70 B B17* 1 95 B B20* B B22* B B25* B27* B30* B32* B38* * Kaikkia 13Bxx-tyyppisiä leukoja käytetään ilman leukapidikkeitä. 6 Vaaditaan kaksi puristusta. Vaaditaan kolme puristusta. 6:11

28 Työkalut Cu- Al- ja AlCu-liitoksille KRD/KSD mm² Leukapari S-nro Puristusten lkm Integroidut leuat 13B38. Vaaditaan kaksi puristusta. 10 B B8* B B8* B B9* B B11* B B12* B B14* B B16* B B19* B B22* B B25* B27* B30* B32* * Kaikkia 13Bxx-tyyppisiä leukoja käytetään ilman leukapidikkeitä. KRT/KST mm² Leukapari S-nro Puristusten lkm 10 B B B B B B B B B B B26* B30* B32* * Kaikkia 13Bxx-tyyppisiä leukoja käytetään ilman leukapidikkeitä. 6:12

29 Työkalut Cu- Al- ja AlCu-liitoksille DIN mm² Leukapari S-nro Puristusten lkm 10 B6DIN B8DIN B10DIN B12DIN B14DIN B16DIN B18DIN B20DIN B22DIN B25DIN* B28DIN* B32DIN* - 3 * Kaikkia 13Bxx-tyyppisiä leukoja käytetään ilman leukapidikkeitä. Ulompi leukapidike V1318, BC-leuat, sisempi leukapidike V1316. Vaaditaan kaksi puristusta. Cu-haaroituksille joissa käytetään C-liitintä, ovaali puristus. Käytä leukapidikkeitä V1318, S-nro ja V1316, S-nro Läpimenevä johdin, mm² Haaroitus mm² Leukapari S-nro Puristusten lkm BC4* BC BC BC BC BC13** BC15** * Leukapari tulee olla merkattu C4A:lla, haaroittaessa 6 mm² - 6 mm² läpimenevään johtimeen. ** Ilman leukapidikkeitä; kaksi puristusta kuvan mukaan. 6 LV1300B Säilytyslaatikko LV1300B S-nro LV1300B-tarvikelaatikkoon mahtuvat V1300-puristuspää ja kaikki sille sopivat Elpress-kupariliittimien puristustarvikkeet. laatikoita voidaan käyttää puristustarvikkeiden säilyttämiseen ja kuljettamiseen materiaali: vaneri sisus: polyeteeni, valmiiksi muotoiltu paino n. 5,2 kg paino 570 mm, leveys 467 mm, korkeus 130 mm 6:13

30 Työkalut Cu- Al- ja AlCu-liitoksille Tarvikkeet Al:n puristamiseen työkaluilla V1300, V1311-A ja PVL1300 Al-liitoksia tehtäessä tuurnapuristuksella vaaditaan aina kaksi puristusta, katso kuva. Tuurna ja matriisi Al-liittimiä varten, tuurnapuristus. Poikkipinnoille (185 kiinteä) mm² käytetään matriisipidikettä V1320, S-nro Luettelonro S-nro Kuvaus V Matriisipidikettä Harvasäikeinen mm² Yksisäikeinen mm² Matriisi S-nro Tuurna S-nro (+25) P13M P13D P13M P13D P20M P20D P20M P20D P20M P20D P25M P25D P25M P25D P25M P25D P32M* P32D P32M* P32D * Käytetään ilman matriisipidikettä. Tee aina kaksi puristusta, katso kuva. Matriisipidike V1320, matriisi P13M, tuurna P13D. Al-liitimien tyyppiä AKKxxxB/AKSxxxB ja hylsyjen tyyppiä ASxxxB tuurnapuristamiseen. Harvasäikeinen mm² Matriisi S-nro Tuurna S-nro Vaaditaan kaksi puristusta P37M* - 13P37D P37M* - 13P37D - * Käytetään ilman matriisipidikettä. Tee aina kaksi puristusta, katso kuva. 6:14

31 Työkalut Cu- Al- ja AlCu-liitoksille Pyöröpuristus sektorimuotoisille Al-kaapeleille. Poikkipinnoille mm² käytetään matriisipidikettä V1320, S-nro Harvasäikeinen mm² Yksisäikeinen mm² Matriisi S-nro Tuurna S-nro (+25) R6MR - 13R6DR R7MR - 13R7DR R8MR - 13R8DR R9MR - 13R9DR R12MR R12DR R13MR R13DR R15MR R15DR R16MR R16DR R18MR R18DR R20MR R20DR Matriisipidike V1320, matriisi R6MR, tuurna 13R6DR. L-Alu Säilytyslaatikko L-Alu S-nro Täydentävä laatikko LV1300B:lle ja LV250:lle. Laatikkoon mahtuvat kaikki Elpress-alumiiniliittimille sopivat puristustarvikkeet. laatikoita voidaan käyttää puristustarvikkeiden säilyttämiseen ja kuljettamiseen materiaali: vaneri sisus: polyeteeni, valmiiksi muotoiltu paino n. 5,2 kg paino 570 mm, leveys 467 mm, korkeus 130 mm 6 6:15

32 Työkalut Cu- Al- ja AlCu-liitoksille Tarvikkeet ilmajohdon puristamiseen työkaluilla V1300, V1311-A ja PVL1300 Puristusleuat Toimitetaan pareittain. Ilmajohtojen jatkoksiin AlMgSi (Super B) ja Al59, kuusiopuristus. mm² Sisempi leukapidike S-nro Ulompi leukapidike S-nro Leukapari S-nro Puristusten lkm V V B16NP - 2x5 99 V V B20NP - 2x B26* - 2x B32* x16 * Käytetään ilman leukapidikkeitä. Toimitetaan pareittain. FeAl-ilmajohtojen jatkoksiin, kuusiopuristus. Käytetään yhdessä sisemmän leukapidikkeen V1316, S-nro , ja ulomman leukapidikkeen V1318, S-nro , kanssa. Teräshylsy (sisempi) Al-hylsy (ulompi) Ulompi leukapidike V1318, BNP-leuat, sisempi leukapidike V1316. mm² Leukapari Puristusten lkm Leukapari Puristusten lkm 62 B6FE 2x5 B16NP 2x5 99 B8FE 2x5 B20NP 2x5 6:16

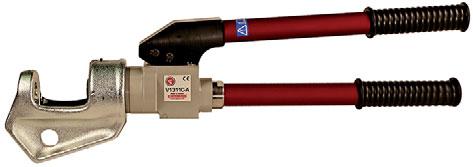

33 Työkalut Cu- Al- ja AlCu-liitoksille Työkalut Cu-liittimille mm² (KRF mm²) V1300C Puristusmuodot V1300C S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF mm², KRD/KSD mm², KRT/KST mm² ja C-liittimille 120 mm² asti, Käytetään yhdessä jalkapumpun P4000 tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. varustettu suojakuvulla työpaine 63 MPa (630 bar) puristusvoima 130 kn joustava ja helppokäyttöinen kattaa esimerkiksi sähkölaitoksen yleisimmät Cu-puristuksen tarpeet testattu yhdessä Elpressin pumppujen ja liittimien kanssa paino 4,2 kg, ilman tarvikkeita pituus 305 mm, mukaan lukien haarukka ja pikaliitin, leveys 145 mm V1311C-A Puristusmuodot V1311C-A S-nro - Hydraulinen käsityökalu, varustettu samalla leukajärjestelmällä kuin V1300C. pikasyöttöjärjestelmä sisäänrakennettu salpajärjestelmä, joka laukeaa vasta, kun puristus on valmis haarukkaa voidaan kiertää 180 puristusvoima 130 kn ergonominen kahva kevyt kantaa ja helppo käyttää kattaa esimerkiksi sähkölaitoksen yleisimmät Cu-puristuksen tarpeet ulkoista voimanlähdettä ei tarvita paino 5,7 kg, ilman tarvikkeita pituus 620 mm 6 Säilytyslaatikko, joka tulee työkalujen V1311-A ja V1311C-A mukana. 6:17

34 Työkalut Cu- Al- ja AlCu-liitoksille Tarvikkeet Cu:n puristamiseen työkaluilla V1300C ja V1311C-A Alla ylemmässä taulukossa olevat B-leuat on tarkoitettu tyypin KRF/KSF Cu-liitoksille käytettäväksi yhdessä sekä harva - että monisäikeisten Cu-johtimien kanssa SS-IEC 228:n luokan 2 ja 5 mukaisesti sekä tyypin KRT/KST ja KRD/KSD Cu-liitoksille yhdessä harvasäikeisten johtimien kanssa. Varmista että käytät leukoja jotka sopivat tarkasti liittimeen. Leukapidikkeet V1330 on suunniteltu kulmakaapelikenkien puristamiseen. Puristusleuat Toimitetaan pareittain. Cu-liittimet, kuusiopuristus. Käytä leukapidikkeitä V1330, S-nro Luettelonro S-nro Kuvaus V Leukapidike KRF/KSF mm² Leukapari S-nro Puristusten lkm Leukapidike V1330 (pari). B-leuat. 10 B B B B B14, B B B B CB27* CB30* CB32* * Käytetään ilman leukapidikkeitä. KRD/KSD mm² Leukapari S-nro Puristusten lkm Vaaditaan kaksi puristusta. 10 B B B B B B B B B CB25* CB27* CB30* CB32* * Käytetään ilman leukapidikkeitä. 6:18

35 Työkalut Cu- Al- ja AlCu-liitoksille Integroidut leuat 13CB20. Leuat teollisuuskäyttöön, integroidut ilman leukapidikkeitä. mm² KRT/KST mm² Leukapari S-nro Puristusten lkm 10 B B8, B B B B B B B CB24* CB26* CB30* CB32* * Käytetään ilman leukapidikkeitä. Leukapari KRF/KSF S-nro Puristusten lkm 10 13CB CB CB CB CB14, CB CB CB CB CB CB CB Vaaditaan kaksi puristusta. BC-leuat. DIN mm² Leukapari Puristusten lkm 10 B6DIN 1 16 B8DIN 1 25 B10DIN 1 35 B12DIN 1 50 B14DIN 1 70 B16DIN 1 95 B18DIN B20DIN B22DIN 1 Cu-haaroituksille joissa käytetään C-liitintä, ovaali puristus. Käytä leukapidikkeitä V1330, S-nro Läpimenevä johdin, mm² Haaroitus mm² Leukapari S-nro Puristusten lkm BC4* BC BC BC BC CBC13** CBC15** 2 * Leuka pitää olla merkitty BC4A:lla haaroittaessa 6 mm², 6 mm² läpimenevään johtimeen. ** Käytetään ilman leukapidikkeitä. 6:19

36 Työkalut Cu- Al- ja AlCu-liitoksille DUAL-JÄRJESTELMÄ joustavien johtimien puristamiseen KRF/KSF-liittimissä vaativissa käyttökohteissa, joissa poikkipinta on mm² patentoitu liitospuristus patentoitu menetelmä taipuisien Cu-johtimien (IEC60228, luokka 5) liitospuristamiseen käytetään yhdessä Elpress KRF/KSF-liittimien kanssa DUAL-tekniikkaa soveltuu käytettävksi erittäin vaativissa sovelluksissa kuten kuorma-autoissa, tuulivoimaloissa ja junissa, joissa liitokset joutuval sähköisten vaatimusten lisäksi alttiiksi korroosiolle, mekaanisille rasituksille ja tärinälle täyttää IEC IEC/EN 61238:1 mukaiset sähköiset vaatimukset täyttää DIN V , osa 37 mukaiset korroosiovaatimukset täyttää EN mukaiset tärinävaatimukset täyttää SEN mukaiset mekaaniset lujuusvaatimukset Puristuksen kulku Liitospuristus tapahtuu kahdessa askeleessa, ensin kuusiopuristus, joka antaa optimaalisen symmetrisen kosketuksen johtimeen minkä ansiosta säikeitä ei murru tai rikkoonnu liitoksen reunassa. Tämän jälkeen tapahtuu tuurnapuristus joka antaa liitokselle 30 % paremmat optimaaliset sähköiset ominaisuudet. PVL1300DUAL Puristusmuodot DUAL + standardi PVL1300DUAL PVL1300DUAL, S-nro PVL1300DUALDB, S-nro - (toimitetaan kahdella akulla) Akkutoiminen puristuspistooli, jonka puristusvoima on 13 tonnia. Käyttää samoja lisävarusteita kuin 1300-järjestelmän muut tuotteet. ergonominen muotoilu jonka ansiosta tasapaino on käyttäjän kädessä oikea puristuksen valvonta varoitusvalolla (LED) ja äänimerkillä jos oikeaa puristusvoimaa/täydellistä puristusta ei saavuteta LED-työvalo jokaisen puristuksen dokumentointimahdollisuus huoltotarkistuksia varten puristusvoima 124 kn (13 tonnia) puristuksia kpl/latauskerta ympäristön lämpötilasta ja liittimen koosta riippuen puristusaika 4-12 s, liittimen koosta riippuen käyttölämpötila -20 C C ympäristöystävällinen Makita Li-Ion akku, 3,0 Ah, 18 V Makita Li-Ion laturi, latausaika 22 minuuttia lataustilan osoitus LED-valolla toimitetaan muovilaukussa sisältäen puristuspistoolin, akun, laturin ja käyttöohjeen paino 5,4 kg (akku mukaan lukien). 6:20

37 Työkalut Cu- Al- ja AlCu-liitoksille DV1300 S-nro - Elpressin puristuspää, jota käytetään yhdessä jalkapumpun P4000 tai 230 VAC/ 24 VDC hydraulisen sähköpumpun PS710 kanssa. DV1300 puristuspää patentoidulla DUAL-tekniikalla, joka antaa optimoidun kuusiopuristuksen + tietyn tuurnapuristuksen samassa puristus-syklissä DUAL-puristusleukoja on poikkipinnoille mm 2 puristaa kaapelikenkiä tyyppiä KRF ja jatkosholkkeja tyyppiä KSF leukapidikkeitä ei tarvita DUAL-leuoissa vakioleukoja voidaan käyttää (ilman DUAL-toimintoa) paino 3,4 kg mitat Ø 74 mm x 265 mm Puristusmuodot DUAL + standardi DV1300C Puristusmuodot DUAL + standardi DV1300C S-nro - Avoin C-tyyppinen puristuspää, jota käytetään yhdessä jalkapumpun P4000 tai 230 VAC/24 VDC hydraulisen sähköpumpun PS710 kanssa. puristuspää patentoidulla DUAL-tekniikalla, joka antaa optimoidun kuusiopuristuksen + tietyn tuurnapuristuksen samassa puristus-syklissä DUAL-puristusleukoja on poikkipinnoille mm² puristaa kaapelikenkiä tyyppiä KRF ja jatkosholkkeja tyyppiä KSF leukapidikkeitä ei tarvita DUAL-leuoissa V1300C:n vakioleukoja voidaan käyttää (ilman DUAL-toimintoa) paino 4,9 kg mitat 285 mm x 140 mm 6 DV250 Puristusmuodot DUAL + standardi DV250 S-nro DV250 puristuspää käytettäväksi yhdessä jalkapumpun P4000 tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. puristuspää patentoidulla DUAL-tekniikalla joka antaa optimaalisen liitospuristuksen kahdessa integroidussa vaiheessa. Verifiointi luokkia 2 ja 5 varten standardin IEC mukaisesti. integroidut puristusleuat mm², leukapitimiä ei tarvita puristaa tyypin KRF kaapelikenkiä ja tyypin KSF jatkohylsyjä kuparijohtimilla luokkiin 2 ja 5 säästää aikaa, vain yksi puristus suurilla poikkipinnoilla puristusvoima 250 kn (630 baaria) vakioleukoja voidaan käyttää (ilman DUAL-toimintoa), mm² erittäin pienet ulkomitat Ø 111 mm x 280 mm kevyt, paino vain 4,8 kg puristupäätä voidaan käyttää myös alumiinia varten, mm² 6:21

38 Työkalut Cu- Al- ja AlCu-liitoksille Tarvikkeet taipuisan Cu-johtimen puristamiseen DUAL-järjestelmällä DV1300 ja DV1300C Leukapari 13DB20. Puristusleuat Toimitetaan pareittain. Cu-liittimet tyyppiä KRF/KSF ja taipuisat johtimet. Leukapidikkeitä ei tarvita. mm² Leukapari DV1300 S-nro Leukapari DV1300C S-nro Puristusten lkm Leukapari DV250 S-nro Puristusten lkm 16 13DB DCB DB DCB DB DCB DB14, DCB14, DB DCB DB DCB DB DCB22-2 DB DB DCB25-2 DB DB DCB27-2 DB DB DCB30-2 DB DB DCB32-2 DB DB Leukapari 13DCB20. Leukapari DB :22

39 Työkalut Cu- Al- ja AlCu-liitoksille Puristustyökalut Cu-liittimille mm² ja Al-liittimille mm² V250 Puristusmuodot V250 S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF, KRD/KSD, KRT/KST mm², C-liittimille 300 mm² asti, Al-liittimille ja kaapelikengille mm². Käytetään yhdessä jalkapumpun P4000 tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. varustettu suojakuvulla työpaine 63 MPa (630 bar) puristusvoima 250kN (25 tn) paino 4,6 kg ilman lisätarvikkeita mitat Ø 111 mm x280 mm 6 6:23

40 Työkalut Cu- Al- ja AlCu-liitoksille V250:n tarvikkeet Cu-puristamiseen Alla ylemmässä taulukossa olevat B-leuat on tarkoitettu tyypin KRF/KSF Cu-liitoksille käytettäväksi yhdessä sekä harva - että monisäikeisten Cu-johtimien kanssa SS-IEC 228:n luokan 2 ja 5 mukaisesti sekä tyypin KRT/KST ja KRD/KSD Cu-liitoksille yhdessä harvasäikeisten johtimien kanssa. Puristusleuat Toimitetaan pareittain. Cu-liittimille KRF/KSF, KRT/KST, KRD/KSD kuusiopuristus. Jos ei muuta ilmoiteta, käytetään sisäistä leukapidikettä V2506, S-nro ja ulkoista leukapidikettä V2508, S-nro Luettelonro S-nro Kuvaus V Sisempi leukapidike V Ulompi leukapidike KRF/KSF mm² Leukapari S-nro Puristusten lkm Leukapidike V2508, B-leuat, leukapidike V2506. Leukapari B2542, käytetään ilman leukapidikkeitä. Vaaditaan kaksi puristusta. Vaaditaan kolme puristusta. 10 B B B B B14, B B B B B B B2532* B2538* B2542* B2553* B2553* * Käytetään ilman leukapidikettä KRT/KST mm² Leukapari S-nro Puristusten lkm 10 B B8, B B B B B B B B B B B2532* B2540* B2545* B2553* * Käytetään ilman leukapidikettä 6:24

41 Työkalut Cu- Al- ja AlCu-liitoksille KRD/KSD mm² Leukapari S-nro Puristusten lkm 10 B B B B B B B B B B B B B2532* B2540* B2545* B2553* * Käytetään ilman leukapidikettä Puristusjärjestys. Leukapidike V2508, BC-leuat, leukapidike V2506. mm² DIN46235 Leukapari Puristusten lkm 10 B6DIN 1 16 B8DIN 1 25 B10DIN 1 35 B12DIN 1 50 B14DIN 1 70 B16DIN 1 95 B18DIN B20DIN B22DIN B25DIN B28DIN B32DIN 3 Cu-haaroitukselle C-liittimillä, soikea puristus. Jos ei muuta ilmoiteta, käytetään sisäistä leukapidikettä V2506, S-nro ja ulkoista leukapidikettä V2508, S-nro Läpimenevät johtimet mm² Haaroitetut johtimet mm² Leuat S-nro Puristusten lkm BC4* BC BC BC BC BC BC B25C16** B25C18** B25C21** * Leukaparia C4A käytetään 6-16 mm² johtimille ** Käytetään ilman leukapidikettä 6 6:25

42 Työkalut Cu- Al- ja AlCu-liitoksille LV250 Säilytyslaatikko LV250 S-nro LV250-tarvikelaatikkoon mahtuvat V250-puristuspää ja kaikki sille sopivat Elpress-kupariliittimien puristustarvikkeet. materiaalina vaneri sisämateriaalina polyetyleeni laatikoita voidaan käyttää puristustarvikkeiden säilyttämiseen ja kuljettamiseen muotoon leikattu sisus paino 5,2 kg, ilman tarvikkeita pituus 570 mm, leveys 467 mm, korkeus 130 mm 6:26

43 Työkalut Cu- Al- ja AlCu-liitoksille V250:n tarvikkeet Al-puristamiseen Puristettaessa Al-liittimet tuurnalla tehdään aina kaksi puristusta, ks. kuva. Tuurna ja Matriisi Al-liittimien puristamiseen. (tuurnapidikettä ei tarvita) Matriisipidike V2521, matriisi P13M, tuurna P13D. Puristusjärjestys. Harvasäikeinen mm² Yksisäikeinen mm² Matriisi S-nro Leukapidike S-nro Tuurna S-nro (+25) P13M V P13D P13M V P13D P20M V P20D P20M V P20D P20M V P20D P25M V P25D P25M V P25D P25M V P25D P32M V P32D P32M V P32D P36M V P D P40M V P D * P44M V P D ** P2552M P2552D P2552M P2552D * Käytetään kaapelikengille ja jatkoholkeille AK/AS/AKK/AKS 500B ** Käytetään kaapelikengille ja jatkoholkeille AK/AS/AKK/AKS 500A 6 Pyöröpuristus Al-johtimien pyöröpuristukseen käytetään tuurnapidikettä V2540, S-nro Luettelonro S-nro Kuvaus V Tuurnapidike Matriisipidike V2531, matriisi R18MR, tuurna R18DR, tuurnapidike V2540. Harvasäikeinen mm² Yksisäikeinen mm² Matriisi S-nro Leukapidike S-nro Tuurna S-nro (+25) R6MR - V R6DR R7MR - V R7DR R8MR - V R8DR R9MR - V R9DR R12MR V R12DR R13MR V R13DR R15MR V R15DR R16MR V R16DR R18MR V R18DR R20MR - V R20DR R21MR V R21DR R26MR - V R26DR R28MR - V R28DR - 6:27

44 Työkalut Cu- Al- ja AlCu-liitoksille L-Alu Säilytyslaatikko L-Alu S-nro Täydentävä laatikko LV1300B:lle ja LV250:lle. Laatikkoon mahtuvat kaikki Elpress-alumiiniliittimille sopivat puristustarvikkeet. laatikoita voidaan käyttää puristustarvikkeiden säilyttämiseen ja kuljettamiseen materiaali: vaneri sisus: polyeteeni, valmiiksi muotoiltu paino n. 5,2 kg paino 570 mm, leveys 467 mm, korkeus 130 mm 6:28

45 Työkalut Cu- Al- ja AlCu-liitoksille V250:n tarvikkeet ilmajohtimien puristamiseen Puristusleuat (toimitetaan pareittain) Ilmajohtimien AlMgSi (Super B) ja Al59 jatkoille, kuusiopuristus. Jos ei muuta ilmoiteta, käytetään sisäistä leukapidikettä V2506, S-nro ja ulkoista leukapidikettä V2508, S-nro Luettelonro S-nro Kuvaus V Sisempi leukapidike V Ulompi leukapidike mm² Leuat S-nro Puristusten lkm Leukapidike V2508, BNP-leuat, leukapdike V B16NP - 2 x 5 99 B20NP - 2 x B26NP - 2 x B32NP - 2 x 8 Toimitetaan pareittain. Ilmajohtimien FeAl jatkoille, kuusiopuristus. Jos ei muuta ilmoiteta, käytetään sisäistä leukapidikettä V2506, S-nro ja ulkoista leukapidikettä V2508, S-nro mm² Leukapari teräsholkki S-nro Leukapari Al-holkki S-nro Puristusten lkm 62 B6FE - B16NP - 2 x 5 99 B8FE - B20NP - 2 x 5 6 6:29

46 Työkalut Cu- Al- ja AlCu-liitoksille Puristusasema mm² KRF/KSF-liittimien teolliseen puristamiseen CS2500 S-nro - Elpress puristustyöasema CS2500 tarjoaa tehokkaan tuotannon suurimmalla käyttöturvallisuudella. Edistyneet älykkäät ratkaisut yhdistettynä yksinkertaisuuteen tekevät tuotteesta ainutlaatuisen. Puristusasema CS2500. suunniteltu Cu-hylsypäätteiden jatkuvaan tuotantoon, mm² nopea hylsyjen lukitus ja irrotus pienellä voimalla tekevät kokonaispuristusjakson lyhyeksi suunniteltu antamaan suuren henkilökohtaisen käyttöturvallisuuden korkea puristusvoima, 250 kn asti, itsesäätyvä työkalun ja lisätarvikkeiden keston optimoimiseksi yksi puristusjakso riippumatta puristekoosta käytössä Elpressin patentoitu DUAL järjestelmä liitetty Elpressin hydrauliseen pumppuyksikköön tyyppiä PS710D jossa on jalkapoljin sekä kehittynyt ohjaus ja valvonta CE-merkitty, täyttää koneturvallisuusmääräykset saatavissa PC-ohjelmisto puristuksen analysointiin pumppuyksikän mitat 370 x 170 x 280 mm pumppuyksikän paino 11,5 kg puristusyksikön mitat 200 x 350 x 340 mm puristusyksikön paino 59,5 kg Analyzer-ohjelmisto, puristusasema CS2500 ja punppu PS710D. Puristusleuat Toimitetaan pareittain. Cu-liittimille tyyppiä KRF/KSF ja moinsäikeisille johtimille, leukapitimiä ei tarvita. mm² Leukapari S-nro Puristusten lkm Leuat 13DCB DCB DCB DCB DCB DCB14, DCB DCB DCB DCB DCB DCB DCB32-1 6:30

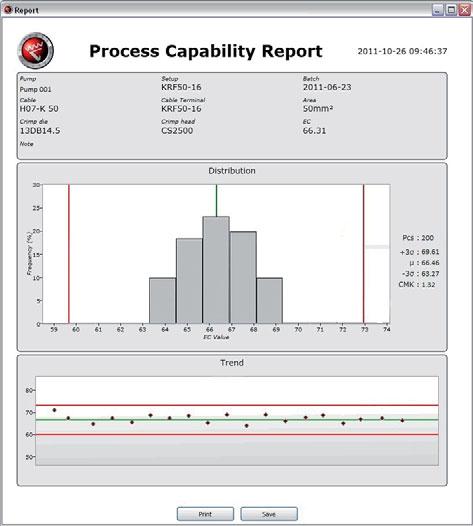

47 Työkalut Cu- Al- ja AlCu-liitoksille Analyzer - ohjelmisto puristuliitosten analysointiin ja järjestelmän kalibrointiin Analyzer-ohjelmisto on tarkoitettu liitospuristusten laadun varmistamiseen. S-nro - Analyzer-ohjelmaa käytetään puristusliitosten laadunvarmistukseen. Kaikki puristusjaksot voidaan helposti tarkistaa PC:llä. Tämä ainutlaatuinen SPCtyökalu (Statistic Process Control) mahdollistaa puristusten tarkastelun mitattavana prosessina. Sillä voidaan tutkia puristusprosessin tekijöitä tilastollisin keinoin. Tulostettavissa olevia tietoja voidaan käyttää asiakkaille luovutettavissa raporteissa tai yrityksen sisäisessä laadunvalvonnassa. parantaa kokonaislaatua auttaa käyttäjää tarjoaa työkalun prosessin parantamiseen valvoo ja mittaa kaikki puristusjaksot tukee ennaltaehkäisevää huoltoa luo puristusten jäljitettävyyden helpottaa kommunikointia lisää käyttäjäkompetenssia eliminoi vialliset liitokset 6 Analyzer mittaa ja analysoi jokaisen yksittäisen puristuksen. 6:31

48 Työkalut Cu- Al- ja AlCu-liitoksille Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten V1470 Puristusmuodot V1470 S-nro Puristuspäätä käytetään yhdessä jalkapumpun P4000 tai 230 VAC/24 VDC hydraulisen sähköpumpun PS710 kanssa. varustettu suojakuvulla ja pikaliittimellä työpaine 63 MPa (630 bar) puristusvoima 400 kn toimitetaan vanerilaatikossa paino 21,5 kg (laatikko mukaan lukien 28,5) pituus 510 mm, leveys 235 mm 6:32

49 Työkalut Cu- Al- ja AlCu-liitoksille Tarvikkeet Cu:n ja Al:n puristamiseen V1470:llä Vaaditaan kaksi puristusta puristettaessa Cu-liittimiä, joiden poikkipinta on mm², katso kuva, ja Al-liittimiä, joiden poikkipinta on mm², katso kuva. Cu-haaroituksiin C-liittimillä yksi puristus. Puristusleuat (toimitetaan pareittain) Cu-liittimet, kuusiopuristus. Monisäikeiset johtimet liittimiin KRF/KSF ja harvasäikeiset liittimiin KRD/KSD/KRT/KST. mm² Kaapelityyppi/Liitintyyppi Leukapari S-nro Puristusten lkm B40-leuat. 500 Harvasäik./KRD/KSD B Monisäik./KRF/KSF B Harvasäik./KRD/KSD B Monisäik./KRF/KSF B Harvasäik./KRD/KSD B Monisäik./KRF/KSF B Harvasäik./KRD/KSD B Vaaditaan kaksi puristusta. Cu-haaroituksille joissa käytetään C-liitintä, ovaali puristus. Läpimenevä johdin, mm² Haaroitus, mm² Leukapari S-nro Puristusten lkm B40C B40C B40C18-leuat. Tuurna ja matriisi Al-liittimiä varten, tuurnapuristus. Käytä matriisipidikettä V1471, S-nro Harvasäikeinen mm² Matriisi S-nro Tuurna S-nro Puristusten lkm 800 W60M W60D W60M W60D W70M W70D Vaaditaan kaksi puristusta, katso kuva. Vaaditaan kaksi puristusta. Matriisipidike V1471, matriisi W60M, tuurna W60D. 6:33

50 Työkalut Cu- Al- ja AlCu-liitoksille Asiakkaiden pyynnöstä suunniteltu kevyt ja kätevä puristuspumppu PS710 PS710 on hydraulinen akku-/verkkokäyttöinen pumppu liitospuristamiseen, puristustapahtuman kehittyneellä ohjauksella ja valvonnalla. Se on varustettu joustavalla järjestelmällä lähes kaikkiin puristussovelluksiin joissa tarvitaan korkeaa suorituskykyä ja luotettavuutta. Pumppu soveltuu yhtä hyvin johdinsarjojen valmistukseen kuin sähkömiehen asennustyöhön kentällä. PS710:n teholähde soveltuu kaikenlaiseen puristustyöhön. Pumpusta on olemassa kolme perusversiota jotka kaikki ovat räätälöitävissä. mahdollista käyttää eri työpaineita, baaria PC-ohjelmisto puristusten analysointiin ja laadunvarmistukseen voidaan käyttää tietoverkossa PC:n ja kirjoittimen kanssa öljyn virtaus 20 baarissa 0.6 litraa/min (PS710D 1.2 litraa/min) öljymäärä 1.0 litraa öljyn tyyppi HYDREX MV 22 (hydrauliöljy, mineraalityyppi) tai vast. puristuksia/latauskerta 120 puristusta Cu 150 mm² käyttölämpötila C laturi 230 VAC 50 Hz V, latausaika 65 min suojausluokka: IP54 CE-vaatimukset jotka täyttyvät: Koneturvallisuus 2006/42/EG, Sähkömagneettinen yhteensopivuus 2004/108/EG, Pienjännitedirektiivi 2006/95/EG, ROHS 2002/95/EC, WEEE 2002/96/EC verkkokäyttö VAC Hz Li-ion -akku 28,8 V, 3,0 Ah sekä paino n. 11 kg pienet mitat, 370 x 250 x 160 mm Pumpuista on saatavissa kolme versiota, kaikissa on sovitusmahdollisuuksia. PS710D S-nro Johdinsarjojen valmistajalle. ainutlaatuinen elektroninen ohjausjärjestelmä yhditettynä erityiseen PC-ohjelmistoon prosessin ohjaus ja analysointiohjelma SPC - jokainen puristus voidaan jäljittää liikennöi PC:n kanssa reaaliajassa, välitön laadun tarkkailu sisäinen liikennöinti CAN-väylän avulla Elpress CS2500-yksikön kanssa suurvirtauksinen hydraulipumppu nopeaan puristamiseen voidaan käyttää tietoverkossa PC:n ja kirjoittimen kanssa käytetään yhdessä puristusaseman CS2500 kanssa 6:34

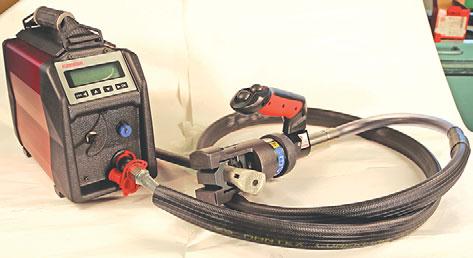

51 Työkalut Cu- Al- ja AlCu-liitoksille PS710E S-nro Jakeluverkossa tai teollisuudessa työskentelevälle asentajalle. pieni koko ja keveys tekevät siitä helppokäyttöisen joka tilanteessa 28.8 V Li-Ion -akun tai verkkovirran avulla paras suorituskyky pumpun tilatiedot käyttäjälle näytön ja näppäimistön avulla mahdollista tallentaa puristuksen tiedot ohjausjärjestelmään PC-liikennöinti USB-liitännän avulla käyttö puristusjärjestelmien 1300 tai 250 kanssa Elpressin ergonominen kädensija ERGOCOM langattomalla tiedonsiirrolla, toimitetaan PS710E-pumppujen kanssa. PS710R S-nro Käyttäjälle joka tarvitsee vakioratkaisuja (ilman puristusten jäljitettävyyttä). pumpun ohjaus ilman elektronista järjestelmää, releohjaus kevyt varustelu ilman tietoliikennöintiä ilman akkua käyttö puristusjärjestelmien 1300 tai 250 kanssa Elpressin ergonominen kädensija ERGO langallisella tiedonsiirrolla, toimitetaan PS710R-pumppujen kanssa. Vakiomallit PS710E251* S-nro Sisältö: pumppu liitäntäjohto hydrauliletku 2,4m toimitetaan Ergocom kädensijalla akku laturi olkahihna 6 PS710E501* Sisältö: pumppu liitäntäjohto hydrauliletku 5,0m toimitetaan Ergocom kädensijalla akku laturi olkahihna PS710R250* S-nro Sisältö: pumppu liitäntäjohto hydrauliletku 2,4m toimitetaan Ergo kädensijalla. olkahihna * Koskien maita EU:n ulkopuolella, ota yhteys Elpressiin. 6:35

52 Työkalut Cu- Al- ja AlCu-liitoksille Hydraulinen jalkapumppu P4000 P4000 S-nro ainutlaatuinen rakenne, kestävää alumiiniseosta ergonominen rakenne sileät, anodisoidut (eloksoidut) pinnat helppo pitää puhtaana tehokas, kaksivaiheinen pumppujärjestelmä pikasyötöllä 2,2 m:n letku pikaliittimellä standardi paineasetus 630 bar / 63 MPa, (suurin asetus 700 bar) helppo käyttää, paineen vapautus jalalla (työkalun paluupuoli) puristumisen automaattisen pysäytyksen jälkeen kestävä ja vakaa käytössä paluupuolella turvavaroventtiili kaikilla paineilla joustava kuljetusasento letkulle erillinen lähtö paineen valvonnalle kevyt, 8,6 kg letku mukaan lukien mitat 560 x 180 x 205 mm 6:36

53 Ilmajohtojatkokset niihin kuuluvine työkaluineen Ilmajohtojatkokset niihin kuuluvine työkaluineen Kiertojatkosputket Cu-johtimille mm² 2 Kiertojatkosputket Al-johtimille mm² 2 Ilmajohtojatkokset mm² AlMgSi:lle (Super B) ja Al59:lle 3 Ilmajohtojatkokset 62 ja 99 mm² FeAl-johtimelle 3 System 600 ilmajohtojatkoksille 5 System 1300 ilmajohtojatkoksille 8 System 250 ilmajohtojatkoksille :1

54 Ilmajohtojatkokset niihin kuuluvine työkaluineen System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmäämme, koska varma liitos saadaan aikaan kun tuotteitamme käytetään oikein. Johdanto Elpressin ilmajohtojatkosten tuotevalikoimaan kuuluu tuotteita, jotka on tarkoitettu kuparijohtimien, seostettujen alumiinijohtimien tyyppiä AlMgSi (Super B) ja Al59 sekä FeAl-johtimien jatkamiseen. Tunnettujen, kuparisten ja alumiinisten kiertojatkosten lisäksi tuotevalikoimassa on puristusjatkoksia LFS ja LFEAL, jotka puristetaan Elpress V600-, V611-, T2600-, V ja V250- järjestelmillä. Testaus on tehty SS :n vaatimusten mukaan. Kiertojatkosputket Cu-johtimille mm² materiaali kupari langoille ja köysille, katso huomautus jatkosta kierretään niin, että sen kierto on johtimen punontasuuntaa vastaan työkalu: jakoavain Luettelonro mm² S-nro mm a b W L Kpl/ pak. Kiertäminen/ kierrosten määrä Merkintä Elpress XX = Vuosi Huom. K10T ,6 4,0 7, K10T XX 1 K ,2 5,8 11, ,5 K16 XX 2 K ,2 7,0 13, ,5 K25 XX 2 K ,5 8,3 16, ,5 K35 XX 2 Huom. 1 Lanka 2 Köysi Kiertojatkosputket Al-johtimille mm² materiaali alumiini jatkosta kierretään niin, että sen kierto on johtimen punontasuuntaa vastaan työkalu: jakoavain Luettelonro mm² S-nro mm b W L Kpl/ pak. Kiertäminen/ kierrosten määrä Merkintä Elpress XX = Vuosi ,1 17, , XX , XX 1010AL , XX 1014AL , , XX 7:2

55 Ilmajohtojatkokset niihin kuuluvine työkaluineen Ilmajohtojatkokset mm² AlMgSi:lle (Super B) ja Al59:lle materiaali alumiini ilmajohtojen jatkamiseen testattu SS :n vaatimusten mukaan jatkosputken sisäpuolella on kontaktipastaa johdin on puhdistettava Luettelonro mm² S-nro mm d D L Kpl/pak. Merkintä Elpressin logo, XXXX = Vuosi, viikko Työkalusuositus LFS ,0 15, LFS XXXX ALMGSI V1300, V250 LFS ,0 16, LFS62 16 XXXX ALMGSI V1300, V250 LFS ,5 18, LSF99 20 XXXX ALMGSI V1300, V250 LFS , LSF XXXX ALMGSI V1300, V250 LFS LSF XXXX ALMGSI V1300, V250 * Puristusjärjestys, katso kuva. Ilmajohtojatkokset 62 ja 99 mm² FeAl-johtimelle ulkopuolinen Al-hylsy + sisäpuolinen teräshylsy "sydämelle" täyttää SS :n vaatimukset Luettelonro mm² S-nro mm d D L kg/3 Merkintä* XXXX = Vuosi, viikko Kpl/ pak. Työkalusuositus LFEAL ,35 LFEAL 62 6 XXXX 3 V1300, V250 LFEAL ,5 18, ,5 LFEAL XXXX 3 V1300, V LFEAL 99 8 XXXX 3 V1300, V250 * Elpressin logo on merkinnässä. ** Puristusjärjestys, katso kuva. 7 7:3

56 Ilmajohtojatkokset niihin kuuluvine työkaluineen Hydrauliset puristusjärjestelmät ilmajohtojatkoksille V1300-järjestelmä V250-järjestelmä System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja jotta liitoksesta tulee normin mukainen. Siksi voit asiakkaana tuntea olosi turvalliseksi käyttäessäsi järjestelmäämme, koska varma liitos saadaan aikaan kun tuotteitamme käytetään oikein. Hydrauliset puristusjärjestelmät Elpressin hydraulisella puristusjärjestelmällä voidaan puristaa mm²:n liittimiä. Järjestelmät muodostuvat pumpuista ja puristuspäistä, joita voidaan yhdistellä vapaasti, tai kokonaisista käsityökaluista, joihin nämä osat on integroitu. Liitospuristamiseen, pyöröpuristamiseen, kuorintaan jne. on saatavana paljon lisävarusteita. Ne muodostavat kattavan järjestelmän yhdessä yhteensopivien liittimien kanssa. Sekä pumpuissa että käsityökaluissa on joitakin poikkeuksia lukuun ottamatta pikasyöttötoiminto, jonka ansiosta liitospuristaminen alkaa jo muutaman pumpun painalluksen jälkeen. Järjestelmässä on sisäänrakennettuna leukalukko, jonka ansiosta aloitettu puristus suoritetaan loppuun asti. Näin lopputulos on aina paras mahdollinen. Cu-liitokset V1300-järjestelmää käytetään mm² Cu-liitosten puristamiseen. Järjestelmästä on olemassa myös C-versio jolla saadaan parempi luoksepäästävyys ahtaissa tiloissa. Al-liitokset V1300-järjestelmää käytetään Al-liitosten tuurnapuristukseen sekä mm² Al-johtimien pyöröpuristamiseen. Pyöröpuristus suoritetaan sektorimuotoisille Al-johtimille. Cu-liitokset V250-järjestelmää käytetään Cu-liitosten puristamiseen alueella mm². Al-liitokset V250-järjestelmää käytetään Al-liitosten tuurnapuristamiseen sekä mm² Al-johtimien pyöröpuristamiseen. Pyöröpuristus suoritetaan sektorimuotoisille Al-johtimille. 7:4

57 Ilmajohtojatkokset niihin kuuluvine työkaluineen Puristustyökalu Cu-liittimille mm², Al-liittimille mm² (kiinteä johdin 35 mm² asti) T2600/T2600B/T2600C Puristusmuodot T2600/T2600B/T2600C T2600 S-nro , T2600B S-nro -, T2600C S-nro - Mekaaninen käsityökalu Cu- ja Al-liitimien puristukseen: T2600 KRF/KSF-tyyppisten mm² Cu-liittimien puristamiseen T2600B KRD/KSD-tyyppisten mm² Cu-liittimien puristamiseen T2600C KRT/KST-tyyppisten mm² Cu-liittimien puristamiseen nopeasti avattava puristuspää, leuat helppo vaihtaa puristusleuka (TB7) on saatavana myös kiinteälle Cu-johtimelle, Excel-tyyppi tai vastaava puristusvoima noin 57 kn edistyksellinen voimanvälitys, joten tarvittava käsivoima on pieni helppo käyttää ahtaissa tiloissa vain neljä leukaparia tarvitaan mm² Cu:n puristamiseen pikasyöttötoiminto paino 1,9 kg mitat 440 x 140 mm toimitetaan peltilaatikossa T2600:n ohjekilpi. V600 Puristusmuodot V600 S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF, mm², KRD/KSD mm², KRT/KST mm² sekä C-liittimille 50/50 mm² asti. Käytetään yhdessä P4000 jalkapumpun tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. leukatyypit TB ja KB (sama kuin V611:lle ja PVL611:lle) paino 2,45 kg mitat 189 x 53 x 74 mm puristusvoima 55 kn mukana tulee kestävä kangaslaukku, jossa on tilaa 10 leualle 7 7:5

58 Ilmajohtojatkokset niihin kuuluvine työkaluineen V611 Puristusmuodot V611 S-nro Hydraulinen käsityökalu Cu-liittimien puristusta varten, tyypit KRF/KSF mm², KRD/KSD mm², KRT/KST mm², Al-liittimet mm² (kiinteä johdin 35 mm² asti), C-liittimet 6/6..50/50 mm². pikasyöttö lyhentää puristusaikoja leukatyypit TB ja KB (sama kuin V600:lle ja PVL611:lle) puristusvoima 60 kn paino 2,5 kg mitat 425 x 115 x 53 mm toimitetaan kestävässä kangaskassissa PVL611 PVL611 PVL611, S-nro PVL611DB, S-nro (toimitetaan kahdella akulla) Akkukäyttöinen puristuspistooli jonka puristusvoima on 6 tonnia. PVL611 puristaa: KRF/KSF mm², KRD/KSD mm², KRT/KST mm², Al-liittimet mm² (kiinteä johdin 35 mm² asti), C-liittimet 6/6..50/50 mm². Puristusmuodot kätevä ja ergonominen muotoilu puristuksen valvonta varoitusvalolla (LED) ja äänimerkillä jos oikeaa puristusvoimaa/täydellistä puristusta ei saavuteta LED-työvalo jokaisen puristuksen dokumentointimahdollisuus ainutlaatuisia huoltotarkistuksia varten puristusvoima 55 kn (6 tonnia) puristuksia latauskerralla riippuen koosta ja lämpötilasta puristusaika 3-6 s riippuen koosta käyttölämpötila -20 ºC ºC ympäristöystävällinen Makita Li-Ion akku, 1,3 Ah, 18 V Makita Li-Ion laturi, latausaika 15 minuuttia lataustilan osoitus valodiodilla toimitetaan muovilaukussa täydellisenä puristuspistoolin, akun, laturin ja käyttöohjeen kanssa paino 2,5 kg (akku mukaan lukien) mitat 387 x 116 x 75 mm 7:6

59 Ilmajohtojatkokset niihin kuuluvine työkaluineen Tarvikkeet ilmajohdon puristamiseen työkaluilla T2600, V600, PVL611 ja V611 Kuvaus AlMgSi (Super B) ja Al59 ilmajohtojen jatkamiseen, kuusiopuristus. mm² Leukapari Puristusten lkm TBNP16-20 Leuka 16: 2x5 Leuka 20: 2x10 TBNP-leuat. 7 7:7

60 Ilmajohtojatkokset niihin kuuluvine työkaluineen Työkalu Cu-liittimiä mm² ja Al-liittimiä mm² varten V1300 Puristusmuodot V1311-A Puristusmuodot PVL1300 Puristusmuodot V1300 S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF mm², KRD/KSD mm², KRT/KST mm², C-liittimille 120 mm² asti, Al-liittimille ja kaapelikengille mm². Käytetään yhdessä P4000 jalkapumpun tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. varustettu suojakuvulla erikoinen korroosion estävä pintakäsittely typen avulla kevyt ja joustava teräksinen puristuspää työpaine 63 MPa (630 bar) puristusvoima 130 kn (13 tonnia) paino 3,7 kg, ilman lisävarusteita pituus 270 mm, mukaan lukien haarukka ja pikaliitin, leveys 82 mm V1311-A S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF mm², KRD/KSD mm², KRT/KST mm², C-liittimille 120 mm² asti, Al-liittimille ja kaapelikengille mm². Käyttää samoja tarvikkeita kuin V1300-järjestelmä yllä. pikasyöttötoiminto puristusvoima 130 kn (13 tonnia) paino 4,3 kg, ilman lisävarusteita pituus 590 mm vaatii vain vähän käsivoimaa, noin 245 N täydellä puristusvoimalla PVL1300 PVL1300, S-nro PVL1300DB, S-nro (toimitetaan kahdella akulla) Akkukäyttöinen puristustyökalu Cu-kaapelikengille tyyppiä KRF/KSF mm², KRD/KSD mm², KRT/KST mm², C-liittimille 120 mm² asti, Al-liittimille ja kaapelikengille mm². Käyttää samoja tarvikkeita kuin V1300-järjestelmä yllä. ergonominen muotoilu jonka ansiosta tasapaino on käyttäjän kädessä oikea puristuksen valvonta varoitusvalolla (LED) ja äänimerkillä jos oikeaa puristusvoimaa/täydellistä puristusta ei saavuteta LED-työvalo jokaisen puristuksen dokumentointimahdollisuus ainutlaatuisia huoltotarkistuksia varten puristusvoima 124 kn (13 tonnia) puristuksia latauskerralla riippuen koosta ja lämpötilasta puristusaika 4-12 s riippuen koosta käyttölämpötila -20 ºC ºC ympäristöystävällinen Makita Li-Ion akku, 3,0 Ah, 18 V Makita Li-Ion laturi, latausaika 22 minuuttia lataustilan osoitus valodiodilla toimitetaan muovilaukussa täydellisenä puristuspistoolin, akun, laturin ja käyttöohjeen kanssa paino 5,4 kg (akku mukaan lukien) mitat 412 x 319 x 75 mm 7:8

61 Ilmajohtojatkokset niihin kuuluvine työkaluineen Tarvikkeet ilmajohdon puristamiseen työkaluilla V1300, V1311-A ja PVL1300 Puristusleuat Toimitetaan pareittain. Ilmajohtojen jatkoksiin AlMgSi (Super B) ja Al59, kuusiopuristus. mm² Sisempi leukapidike S-nro Ulompi leukapidike S-nro Leukapari S-nro Puristusten lkm V V B16NP - 2x5 99 V V B20NP - 2x B26* - 2x B32* x16 * Käytetään ilman leukapidikkeitä. Toimitetaan pareittain. FeAl-ilmajohtojen jatkoksiin, kuusiopuristus. Käytetään yhdessä sisemmän leukapidikkeen V1316, S-nro , ja ulomman leukapidikkeen V1318, S-nro , kanssa. Teräshylsy (sisempi) Al-hylsy (ulompi) Ulompi leukapidike V1318, BNP-leuat, sisempi leukapidike V1316. mm² Leukapari Puristusten lkm Leukapari Puristusten lkm 62 B6FE 2x5 B16NP 2x5 99 B8FE 2x5 B20NP 2x5 7 7:9

62 Ilmajohtojatkokset niihin kuuluvine työkaluineen Puristustyökalut Cu-liittimille mm² ja Al-liittimille mm² V250 Puristusmuodot V250 S-nro Puristuspää Cu-kaapelikengille tyyppiä KRF/KSF, KRD/KSD, KRT/KST mm², C-liittimille 300 mm² asti, Al-liittimille ja kaapelikengille mm². Käytetään yhdessä jalkapumpun P4000 tai hydraulisen akku-/verkkokäyttöisen PS710 pumpun kanssa. varustettu suojakuvulla työpaine 63 MPa (630 bar) puristusvoima 250kN (25 tn) paino 4,6 kg ilman lisätarvikkeita mitat Ø 111 mm x280 mm V250:n tarvikkeet ilmajohtimien puristamiseen Puristusleuat (toimitetaan pareittain) Ilmajohtimien AlMgSi (Super B) ja Al59 jatkoille, kuusiopuristus. Jos ei muuta ilmoiteta, käytetään sisäistä leukapidikettä V2506, S-nro ja ulkoista leukapidikettä V2508, S-nro Luettelonro S-nro Kuvaus V Sisempi leukapidike V Ulompi leukapidike mm² Leuat S-nro Puristusten lkm Leukapidike V2508, BNP-leuat, leukapdike V B16NP - 2 x 5 99 B20NP - 2 x B26NP - 2 x B32NP - 2 x 8 Toimitetaan pareittain. Ilmajohtimien FeAl jatkoille, kuusiopuristus. Jos ei muuta ilmoiteta, käytetään sisäistä leukapidikettä V2506, S-nro ja ulkoista leukapidikettä V2508, S-nro mm² Leukapari teräsholkki S-nro Leukapari Al-holkki S-nro Puristusten lkm 62 B6FE - B16NP - 2 x 5 99 B8FE - B20NP - 2 x 5 7:10

63 Ruuviliittimet pien- ja keskijännitettä varten Yleistietoa ruuveista ja aluslevyistä 2 Ruuvijatkosholkkien ja ruuvikaapelikenkien valinta 3 Ruuvijatkosholkit mm² 4 Ruuvikaapelikengät mm² 4 ISL2201, vastaanpitotyökalu 4 8 8:1

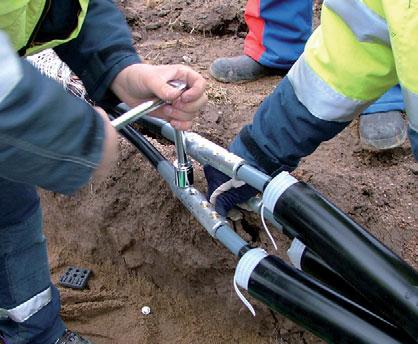

64 Ruuviliittimet Ruuviliittimet pien- ja keskijännitettä varten Elpressin ruuviliittimiä pien- ja keskijännitettä varten on saatavana jatkosholkkeina ja kaapelikenkinä: harvasäikeisiä ja yksisäikeisiä Al- ja Cu-johtimia varten pyöreitä poikkipintoja varten, mm² sektoripoikkipintoja varten, mm² pien- ja keskijännitettä varten, 36 kv Ruuvikaapelikenkä. Ruuvijatkohylsy. Ruuvijatkolla tarkoitetaan että jatkosholkit tai kaapelikenkä liitetään johtimeen ruuveilla, jotka katkeavat kun ennalta määritelty oikea vääntömomentti saavutetaan. Käytettävät ruuvit on valmistettu messingistä, jolla on se etu, että niistä aiheutuu pienempi kitka verrattuna alumiini- tai teräsruuveihin. Tämä helpottaa asentamista. Asennuksessa käytettävä työkalu on hylsyavain tai akkukäyttöinen mutterinväännin jolla on korkea vääntömomentti, > 100 Nm, ja suosittelemme että asentaja käyttää vastaanpitotyökalua, joka helpottaa liitoskappaleen pitämistä ruuveja kiristettäessä. Ruuviliitokset toimitetaan suljetussa muovipakkauksessa, jossa on selkeät asennusohjeet. Mahdollistaa useammat poikkipinnat Ruuvijatkoksen yksi etu on että asennus voidaan tehdä yksinkertaisesti ilman raskaita erikoistyökaluja, ja se mahdollistaa myös useampien poikkipintojen liittämisen samalla jatkohylsyllä/kaapelikengällä, esim mm². Tämä mahdollistaa käyttäjälle pienemmän valikoiman ja luo joustavan ratkaisun. Ruuviliitos valmistetaan karkaistusta alumiiniseoksesta joka mahdollistaa sekä kupari- että alumiinikaapelien jatkamisen ilman että galvaanista korroosiota ilmenee. Ruuvikaapelikenkien mukana seuraa erilaisia aluslaattoja joilla vähennetään kaapelikenkien eri malleja. Kaapelikengän liittämisessä kiskoon tarvitaan aina aluslaatta. Ruuvit kiristetään hylsyavaimen avulla. Myös mutterinväännintä voidaan käyttää. SC50R50S SC50R50S liittimessä ruuvit ovat valmiiksi asennettu liittimeen ja ne kattavat kaikki poikkipinta-alueet, johon liitin on tarkoitettu. Lisäksi SC50R50S soveltuu hyvin kuparisukan jatkamiseen mm²:n poikkipinnoille. Jatkohylsy SC50R50S esikierteistetyillä ruuveilla. Merkinnät Elpressin ruuviliitosten merkinnät sisältävät logon, tuotenimen, johdinpoikkipinnan (harvasäikeiselle ja kiinteälle johtimelle) sekä ruuvien asennusjärjestyksen. Kaapelikengänlaattaan on merkitty liitokseen käytettävän ruuvin koko (M-kierteet). Luett. nro. SL70R70S SL = Ruuvikaapelikenkä 70R = maks. 70 mm² pyöreä johdin 70S = maks. 70 mm² sektorijohdin = ruuvikoko 10 ja 12 (M-kierre) Luett. nro. SC150R95S SC = ruuvijatkosholki 150R = maks. 150 mm² pyöreä johdin 95S = maks. 95 mm² sektorijohdin Ruuvi ja aluslevy Kirkassinkittyä tyyppiä, lujuusluokka 8.8 muttereille ja ruuveille joita käytetään Alja Cu-lattaisten kaapelikenkien liittämiseen. Seuraavia sääntöjä on noudatettava: Käytä aina momenttiavainta ollaksesi varma oikean kiristysmomentin saavuttamisesta. Varmistu että avain on kalibroitu toimittajan ohjeiden mukaisesti. Käytä suositeltua momenttia ruuvinvalmistajan ohjeiden mukaan. Käytä aina kovaa tasoaluslaattaa liityntäpinnan kitkan ja reiän reunapaineen vähentämiseksi, kovuus väh. HB200. Vaativiin asennuksiin voidaan käyttää DIN 6796 mukaista jousilaattaa yhdessä tasoaluslaatan kanssa puristusvoiman lisäämiseksi. Asenna kuvan mukaisesti. Ruuvi Kiristysmomentti (Nm) M5 5 M6 9 M8 21 M10 41 M12 70 M M M :2

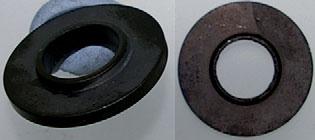

65 Ruuviliittimet Erityiset aluslaatat Elpressin ruuviiliitoksille. Ruuvijatkosholkkien ja ruuvikaapelikenkien valinta Mukana tulevien Elpressin ruuviliittimiin tarkoitetuilla pulttiliitosaluslevyillä kaapelikenkälattaa voidaan käyttää kahden eri pulttikoon yhteydessä, katso kuva ja alla oleva taulukko. Harvasäikeiset ja kiinteät johtimet poikkipinta, mm² Tyyppi Jatkosholkki Tuotenro Kaapelikenkä M12, M10 Kaapelikenkä M16, M12 10 pyöreä SC50R50S SL70R70S pyöreä SC50R50S SL70R70S sektori SC50R50S 25 pyöreä SC50R50S SL70R70S sektori SC50R50S SL70R70S pyöreä SC50R50S SL70R70S sektori SC50R50S SL70R70S pyöreä SC50R50S SL70R70S pyöreä SC95R95S sektori SC50R50S SL70R70S sektori SC95R95S 70 pyöreä SC95R95S SL70R70S sektori SC95R95S SL70R70S sektori SC pyöreä SC150R95S SL150R95S pyöreä SC95R95S sektori SC150R95S SL150R95S sektori SC95R95S sektori SC pyöreä SC150R95S SL150R95S sektori SC240R185S SL240R185S sektori SC150 sektori SC pyöreä SC150R95S SL150R95S sektori SC240R185S SL240R185S sektori SC150 sektori SC pyöreä SC240R185S SL240R185S sektori SC240R185S SL240R185S sektori SC pyöreä SC240R185S SL240R185S sektori SC400R240S SL400R240S* sektori SC pyöreä SC400R240S 1) SL400R240S* 1) 400 pyöreä SC400R240S 1) SL400R240S* 1) 500 pyöreä SC630R SL630R* 630 pyöreä SC630R SL630R* * Pultin reikä asiakkaan toiveen mukaan. 1) O-puristetulle johtimelle. Jos kyseessä on puristettu kaapeli, ota yhteys Elpressiin. 8 8:3

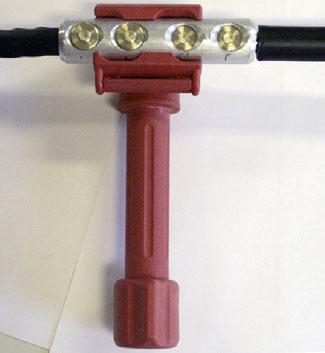

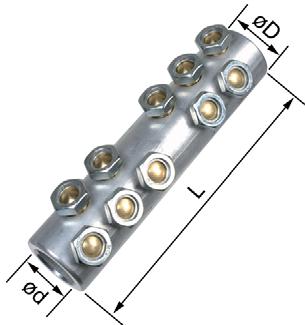

66 Ruuviliittimet Ruuvijatkosholkit mm² ruuvien materiaali: messinki, alhaisimman kitkan saavuttamiseksi väliseinä jännite 36 kv:iin asti täyttää IEC :2003:n vaatimukset mm² Jatkosholkki S-nro mm L ø D ø d SC50R50S /17,3* 10, SC95R95S SC , SC150R95S SC /33* SC240R185S , SC400R240S ,5 25, SC630R Soveltuu edellisen sivun taulukon mukaisiin johtimiin. * tasapintojen välinen mitta Johtimia ympäröivän kuparivaipan jatkamiseen vaaditaan täytepala joka asennetaan hylsyn sisään ruuvin ja vaipan väliin. Oikean täytepalan valinta, ks. taulukko. Joka jatkoon tarvitaan kaksi täytepalaa. Vaipan poikkipinta mm² Jatkosholkkien Nimike S-nro SC95R95S SC95/PEN SC95R95S Täytepalaa ei tarvita SC150 SC150/PEN SC150 Täytepalaa ei tarvita SC240 SC240/PEN Ruuvikaapelikengät mm² ruuvien materiaali: messinki, alhaisimman kitkan saavuttamiseksi jännite 36 kv:iin asti täyttää IEC :2003:n vaatimukset kaapelikengät ovat kaksoismetallityyppisiä parhaan toiminnan takaamiseksi mm² Ruuvikaapelikenkä S-nro ISL2201, vastaanpitotyökalu S-nro mm L W L1 ø D ø d a SL70R70S , , SL150R95S ,5 75,5 21, SL240R185S ,5 78,5 33, SL400R240S , ,5 25, SL400R240S , ,5 25, SL400R240S , ,5 25,8 * SL630R-1 240, * Soveltuu edellisen sivun taulukon mukaisiin johtimiin. * Pultinreikä toiveen mukaan. Elpressin vastaanpitotyökalulla ISL2201 ruuviliitintä voidaan pidellä helposti kiristämisen yhteydessä. paino 365 g Vastaanpitotyökalu ISL :4

67 click & rip - click & heat - crimp & heat click & rip - click & heat - crimp & heat Materiaalit kaapelijatkoille ja kaapelipäätteille 2 Jatkossarjat 3-, 4- ja 5-johdinkaapeleille, 1 kv 3 Jatkossarjat yksilankaisille johtimille, 1 kv 4 crimp&heat - jatkohylsyt lämpökutiste-eristeellä 5 9 9:1

68 click & rip - click & heat - crimp & heat Materiaalit kaapelijatkoille ja kaapelipäätteille Kylmäkutiste Click & rip-sarjat ruuviliitoksilla ja kylmäkutiste-eristeellä Ominaisuuksia helppoa käyttäjälle lyhyt asennusaika lämmitystä ei tarvita, siksi ei myöskään jäähdytystä kylmäpuristeen aktiivinen paine tekee siitä joustavan sekä lämpöisessä että kylmässä, ja siksi se on aina tiivis kiinteät kaulukset/laatat päätteissä tekevät asennuksesta yksinkertaisen Elpress clic & rip ovat täydellisiä sarjoja kaapelipäätteiden tai -jatkojen tekoon, jotka eivät vaadi puristustyökaluja tai kaasupoltinta. Sarjat koostuvat jatkohylsyistä, joissa on väliseinämä, tai kaksoismetallisista kaapelikengistä (alumiinikaula ja kuparilaatta), sekä eristesarjasta. Johtimen ja kaapelikengän tai jatkohylsyn välinen liitos tapahtuu ruuvien avulla ruuviliitoksessa. Liitos eristetään sopivalla kylmäpuristeella, joka valitaan johdintyypin ja jännitteen mukaan. Kaapelijatkos Näin se toimii: Johtimet jatketaan ruuvijatkoshylsyillä, joissa on momenttiruuvit jotka katkeavat kun oikea momentti on saavutettu. Liitospuristustyökalua tai momenttiavainta ei tarvita, ainoastaan kiintoavain. Sektorimuotoisia johtimia ei tarvitse esimuotoilla. Kylmäpuristusjatkon jatkomoduuli ja eristeletku sijaitsevat muovispiraalilla jotta ne voidaan helposti asentaa johtimeen. Spiraali vedetään pois ja eriste kutistuu välittömästi. Eristeletku painaa asennuksen jälkeen aktiivisesti kaapelin vaippaa jolloin syntyy tiivis jatkos. Kiintoavaimen avulla ruuvia kiristetään kunnes se katkeaa murtourastaan. Kun spiraali vedetään ulos, letku kutistuu välittömästi, ja syntyy vesitiivis jatkos. Lämpökutiste Click & heat-sarjat ruuvijatkoshylsyillä lämpökutiste-eristeellä Elpress click & heat ovat täydellisiä sarjoja 3-, 4- ja 5-johtimisten muovieristeisten kaapeleiden yksinkertaiseen jatkamiseen 1 kv:iin asti. Sarjat koostuvat jatkohylsyistä joissa on väliseinämä, sekä lämpökutiste-eristesarjasta. Johtimen ja jatkohylsyn välinen liitos tapahtuu ruuvien avulla ruuviliitoksessa. Liitos eristetään sopivalla lämpökutisteella. Johdin jatketaan ruuvijatkohylsyllä. Kiintoavaimen avulla ruuvia kiristetään kunnes se katkeaa murtourastaan. Eristeen kutistaminen tapahtuu lämmön avulla. Kaapelijatkos Näin se toimii: Johtimet jatketaan ruuvijatkoshylsyillä,. joissa on momenttiruuvit jotka katkeavat kun oikea momentti on saavutettu. Sektorimuotoisia johtimia ei tarvitse esimuotoilla. Eri vaihejohtimet eristetään lämpökutisteella. Lämpökutiste on polyolefiinia ja sisältää liimaa joka sulaa ja tiivistää lämmitettäessä. Mukana seuraavalla täytepalalla voidaan helposti jatkaa 3+1-johtiminen kaapeli 4G-kaapelia vastaan. 9:2

69 click & rip - click & heat - crimp & heat Jatkossarjat 3-, 4- ja 5-johdinkaapeleille, 1 kv Kylmäkutistejatkos click/rip - ruuvijatkohylsyt kylmäkutisteella Jatkossarja muovieristeisten 3-, 4- ja 5-johdinkaapelin jatkamiseen, Al- tai Cu-johtimet, 1 kv:iin asti, ei vaadi puristustyökaluja tai kaasupoltinta. Sarjat toimitetaan täydellisinä sisältäen jatkohylsyt, eristeet, hiomapaperin, kaksi täytepalaa, Mastic-teippiä sekä asennusohjeet. Tuote täyttää standardin SS-EN 50393:2006 vaatimukset. Johdin jatketaan ruuvijatkohylsyllä. Kiintoavaimen avulla ruuvia kiristetään kunnes se katkeaa murtourastaan. 1 kv, kolmelle tai neljälle johtimelle Alue mm² Luettelonro S-nro Johtimelle KSC Al/Cu KSC Al/Cu KSC Al/Cu KSC Al/Cu 1 kv, viidelle johtimelle Alue mm² Luettelonro S-nro Johtimelle Kun spiraali vedetään ulos, letku kutistuu välittömästi, ja syntyy vesitiivis jatkos KSC Al/Cu KSC Al/Cu KSC Al/Cu KSC Al/Cu Mukana olevalla täytepalalla voidaan helposti jatkaa 3+1- kaapeli 4G-johdinkaapelia vastaan. Lämpökutistejatkos Johdin jatketaan ruuvijatkohylsyllä. Kiintoavaimen avulla ruuvia kiristetään kunnes se katkeaa murtourastaan. Eristeen kutistaminen tapahtuu lämmön avulla. click&heat - jatkohylsyillä ja lämpökutisteella Jatkossarja muovieristeisten 3-, 4- ja 5-johdinkaapelin jatkamiseen, Al- tai Cu-johtimet, 1 kv:iin asti, ei vaadi puristustyökaluja tai kaasupoltinta. Sarjat toimitetaan täydellisinä sisältäen jatkohylsyt, eristeet, hiomapaperin, kaksi täytepalaa, Mastic-teippiä sekä asennusohjeet. Tuote täyttää standardin SS-EN 50393:2006 vaatimukset. 1 kv, kolmelle tai neljälle johtimelle, suojavaipalla tai ilman Alue mm² Luettelonro S-nro Johtimelle KSC50-1-4HS Al/Cu KSC95-1-4HS Al/Cu KSC HS Al/Cu KSC HS Al/Cu 1 kv, viidelle johtimelle, suojavaipalla tai ilman Alue mm² Luettelonro S-nro Johtimelle KSC50-1-5HS Al/Cu KSC95-1-5HS Al/Cu KSC HS Al/Cu KSC HS Al/Cu 9 9:3

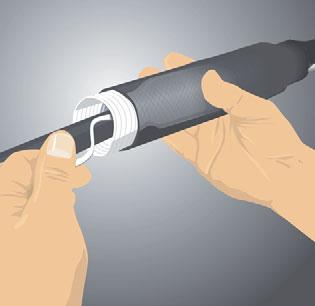

70 click & rip - click & heat - crimp & heat Jatkossarjat yksilankaisille johtimille, 1 kv Kylmäkutistejatkos - kylmäkutiste-eristeellä ja CUT10 liitospuristushylsyillä Jatkossarja muovieristetyille 4- ja 5-johdinkaapeleille, Cu, luokan 1 yksilankaiset johtimet ilman suojavaippaa, 10 mm², 1 kv asti. Jatkossarja sisältää 5 kpl CUT10 jatkohylsyä, eristeet, hiomapaperin sekä asennusohjeet. Kun spiraali vedetään pois, letku kutistuu välittömästi ja syntyy turvallinen ja vedenpitävä eristys. Näin se toimii: Jatkohylsyt eristetään SUPER 33+ -teipillä. Ulkoeristys on toteutettu kylmäkutistetekniikalla joka tarkoittaa että eriste on asennettu muovispiraalille. Mastic-teippiä asennetaan johtimen ympärille ennen kuin spiraali vedetään ulos. Kun spiraali poistetaan, eriste kutistuu välittömästi, ja painaa aktiivisesti johdinta, sekä vulkanoituu Mastic-teippiin jotta jatkosta tulee vedenpitävä. 1 kv, neljälle ja viidelle johtimelle 5 kpl CUT10 hylsyä kylmäkutiste-eristeellä Alue mm² Luettelonro S-nro 10 KCUT Lämpökutistejatkos - lämpökutiste-eristeellä ja CUT10 liitospuristushylsyillä Jatkossarja muovieristetyille 4- ja 5-johdinkaapeleille, Cu, luokan 1 yksilankaiset johtimet ilman suojavaippaa, 10 mm², 1 kv asti. Jatkossarja sisältää 5 kpl CUT10 jatkohylsyä, eristeet, hiomapaperin sekä asennusohjeet. Yllä olevat tuotteet sekä käyttöohje sisältyvät sarjaan. Näin se toimii: Jatkos eristetään lämpökutiste-eristeellä. Eriste on polyolefiinia ja sisältää liimaa joka sulaa ja tiivistää lämmitettäessä muodostaen vedenpitävän eristeen. 1 kv, neljälle ja viidelle johtimelle 5 kpl CUT10 hylsyä lämpökutiste-eristeellä. Alue mm² Luettelonro S-nro 10 KCUT10-1-5HS :4

71 click & rip - click & heat - crimp & heat crimp&heat - jatkohylsyt lämpökutiste-eristeellä d d KHS L L D d1 Lämpökutistejatko crimp&heat - jatkohylsyt lämpökutiste-eristeellä Muovieristeisten 1 kv kaapelien jatkamiseen seuraavasti: - harvasäikeiset Al-kaapelit ilman suojavaippaa; 4G- tai 5G-kaapelit mm² - siirtymä mm² Al-johtimesta mm² Cu-johtimeen; yksisäikeiset (kiinteät), harvasäikeiset ja monisäikeiset johtimet tai suojavaipat - Cu-johtimien jatkot, yksisäikeiset (kiinteät), harvasäikeiset ja monisäikeiset johtimet tai suojavaipat Johtimet jatketaan sarjan mukana olevilla jatkohylsyillä, sekä erikseen hankittavilla puristusleuoilla. Puristusleuat V600-järjestelmään: TBKA9-11,5. Näin se toimii: Sisä- ja ulkoeristeet ovat laajennettuja, joten ne ovat helppoja asentaa ja sen jälkeen kutistaa lämmön avulla Eristeiden pituudet ovat sovitettuja niin että ne varmuudella peittävät johtimen ensiö- ja vaippaeristeet Eristeet ovat paksuseinäisia ja sisältävät paljon liimaa Jatkos antaa hyvän suojan mekaanisesti, sähköisesti sekä kosteutta vastaan Jatkohylsyt Alue mm² Luettelonro S-nro mm d D L d mm² Al AS ,2 10, mm² Al, mm² Cu AKS ,2-36, mm² Cu KSF ,0 9, Eristyssarjat jatkohylsyillä/ilman jatkohylsyjä Kpl/ Pak. KHS-AS KHS-AS KHS-AKS KHS-AKS Alue mm² Luettelonro S-nro Käyttöalue Sisältää KHS1025-5* Lämpökutistejatko 1 kv ilman jatkohylsyjä johdinta mm² Al KHS-AS Lämpökutistejatko 1 kv 4-johdinta mm² Al KHS-AS Lämpökutistejatko 1 kv 5-johdinta mm² Al, mm² Cu mm² Al, mm² Cu * Jatkohylsyt tilataan erikseen KHS-AKS Lämpökutistejatko 1 kv 4-johdinta KHS-AKS Lämpökutistejatko 1 kv 5-johdinta 1 ulkovaippa, 5 johdineristettä, hiomanauha 1 ulkovaippa 4 johdineristettä, hiomanauha, 4 jatkohylsyä 1 ulkovaippa, 5 johdineristettä, hiomanauha, 5 jatkohylsyä 1 ulkovaippa, 4 johdineristettä, hiomanauha, 4 jatkohylsyä 1 ulkovaippa, 5 johdineristettä, hiomanauha, 5 jatkohylsyä Puristusleuat Jatkohylsyjen AS1625, AKS ja KS16 liitospuristamiseen käytetään leukaparia TBKA9-11,5 yhdessä työkalujen T2600, V600, V611 tai PVL611 kanssa. Leukapari TBKA9-11,5. Luettelonro S-nro Puristusten määrä TBKA9-11, :5

72 click & rip - click & heat - crimp & heat Muistiinpanot 9:6

73 Katkaisu- ja kuorintatyökalut katkaisu- ja kuorintatyökalut Katkaisu- ja kuorintatyökalut ammattikäyttäjille 2 Katkaisu- ja kuorintatyökalut 0,02-16 mm² 3 Työkalu kaapelin kuorintaan Ø 2,5-40 mm 6 Työkalu johtimien 0,5-6 mm² kuorintaan ja katkaisuun Ø 20 mm asti 7 Työkalu kaapelin katkaisuun Ø 80 mm asti 9 PEX-kaapelin hohtosuojan kuorintaan Ø mm 12 Työkalu keskijännite-kaapelin PEX-eristeen kuorimiseen 13 Akkukäyttöinen kaapelileikkuri 14 Hydrauliset kaapelisakset :1

74 katkaisu- ja kuorintatyökalut Katkaisu- ja kuorintatyökalut ammattikäyttäjille Kuorintatyökalut Kaapelien kuorimiseen on olemassa esimerkiksi työkalusarja Embla, Tor ja Oden jolla voidaan poistaa eristeitä 0,02 mm² lähtien n. Ø 40 mm johtimiin asti. Ominaista työkaluille on korkea tarkkuus, ergonominen sopivuus, käyttäjäystävällisyys sekä luotettavuus. EMBLA, ergonomisesti sovitettu kuorintaja katkaisutyökalu. Katkaisutyökalut Cu- ja Al-kaapeleiden katkaisuun Ø 85 mm asti on olemassa useita työkaluvaihtoehtoja. Yksinkertaisimpien katkaisutyökalujen lisäksi, joilla katkaistaan kaapeleita Ø 20 mm asti, on olemassa laaja sarja hydraulisia työkaluja kaapeleille Ø 85 mm asti. Uusilla sähkökäyttöisillä saksilla, PKL54, voidaan katkaista kaapeleita Ø 54 mm asti. Katkaistavan johtimen tai kaapelin koko, jonka kullakin työkalulla voi katkaista, riippuu pääosin johtimien tyypistä, ts. onko kyseessä pj- vai kj-kaapeli, ja onko kyseessä luokan 1 umpijohtimet, taipuisat luokan 5 johtimet, vai harvasäikeiset luokan 2 johtimet. Johdinmateriaalin kovuus vaikuttaa myös tulokseen. Esimerkiksi PKL54 avulla voidaan katkaista typin FKKJ 4 x95 mm² Cu-kaapeli tai AKKJ 4 x 240 mm², tai vaihtoehtoisesti alumiinista keskijännitekaapelia tyyppiä AXLJ 3 x 150 mm. Eristeen paksuus keskijännitekaapelissa voi olla rajoittava tekijä. Työkalut PEX-kaapeleille Keskijännitekaapeleiden (12-24 kv) valmistelemiseen sekä johtavan kerroksen ja PEX-eristeen poistoon käytetään työkaluja FBS1722 ja FBS1723. Tukeva kuorintatyökalu FBS1722 tuottaa paremman ja sileämmän tuloksen kuin useimmat muut kuorintatyökalut. Yksinkertaisella otteella poistat kuoren ODEN-työkalulla. Katkaisutyökalu PKL54. 10:2

75 katkaisu- ja kuorintatyökalut Katkaisu- ja kuorintatyökalut 0,02-16 mm² EMBLA EMBLA S-nro Kuorinta- ja katkaisutyökalut. EMBLA on saatavissa kolmena eri versiona: EMBLA S, S-nro suorat kuorintaterät, PVC-eristeille 0,02-10 mm² (AWG 34-8) EMBLA V, S-nro V-muotoiset kuorintaterät, kovemmille eristeille 0,1-4 mm² (AWG 28-12) EMBLA 16, S-nro ovaalinmuotoiset kuorintaterät, eristeille 4-16 mm² (AWG 12-5) AWG Alue Luettelonro S-nro Paino Mitat ,02-10 mm² EMBLA S ,136 kg 191x123x ,1-4 mm² EMBLA V ,136 kg 191x123x mm² EMBLA ,136 kg 191x123x20 EMBLA, ergonomisesti sovitettu kurinta- ja katkaisutyökalu. Katkaisukapasiteetti (EMBLA S, vakiokasetti) - monisäikeinen johdin 10 mm² (AWG8) - yksisäikeinen johdin 1,5 mm² (AWG16) Monipuolisuus: Yksinkertaisuus ja kasettien vaihtomahdollisuus mahdollistaa useimpien nykyaikaisten eristeiden kuorinnan. Työskentelyalue on laajin tämän tyyppisistä työkaluista. Tarkkuus: Hienosäätö mahdollistaa myös ohuiden eristeiden kuorimisen ilman johdinvaurioita. Kuorinnan lopussa kuorintaterät avautuvat ja pysyvät auki palautuksen ajan jotta kaapeli voidaan poistaa työkalusta helposti ja ilman naarmuja. Ergonomia: Erityisesti suunniteltu muoto, pehmeää kumia kiinteässä kahvassa, pieni kitka, optimoitu kahvojen avaus, taivutettu pää ja keveys varmistaa mukavan työskentelyn alhaisimmalla rasituksella. Pitkäikäinen: Kasetit ja leikkuuterät voidaan vaihtaa jolloin työkalulla on pitkä kestoikä. Luotettava: Testattu yli toimitakertaa. Valmistettu suurlujuuksisesta muovista, kaksinkertainen lujuus tavalliseen nyloniin (PA6) verrattuna. 10 *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:3

76 katkaisu- ja kuorintatyökalut EMBLA RA EMBLA RA EMBLA RA S, S-nro EMBLA RA V, S-nro EMBLA RA 16, S-nro EMBLA RA (Right Angled) on muunnelma EMBLA katkaisu- ja kuorintatyökalustamme. Uuden työkalun pää on suorakulmainen, mikä helpottaa työskentelyä työpöydän ääressä. EMBLA RA on saatavissa kolmena eri versiona: EMBLA RA S, S-nro suorat kuorintaterät, PVC-eristeille 0,02-10 mm² (AWG 34-8) EMBLA RA V, S-nro V-muotoiset kuorintaterät, kovemmille eristeille 0,1-4 mm² (AWG 28-12) EMBLA RA 16, S-nro ovaalinmuotoiset kuorintaterät, eristeille 4-16 mm² (AWG 12-5) AWG Alue Luettelonro S-nro Paino Mitat ,02-10 mm² EMBLA RA S ,136 kg 144x168x ,1-4 mm² EMBLA RA V ,136 kg 144x168x mm² EMBLA RA ,136 kg 144x168x23 EMBLA RA:ssa on perusteellisesti työstetty ergonominen muotoilu ja pehmeä pyöristetty otepinta kiinteässä kahvassa. Se on suunniteltu niin, että voit työskennellä taivutetuin kyynärpäin jännittämättä ranteita kun istut työpöydän ääressä. Katkaisukapasiteetti (EMBLA RA S, vakiokasetti) - monisäikeinen johdin 10 mm² (AWG8) - yksisäikeinen johdin 1,5 mm² (AWG16) Monipuolisuus: Yksinkertaisuus ja kasettien vaihtomahdollisuus mahdollistaa useimpien nykyaikaisten eristeiden kuorinnan. Työskentelyalue on laajin tämän tyyppisistä työkaluista. Tarkkuus: Hienosäätö mahdollistaa myös ohuiden eristeiden kuorimisen ilman johdinvaurioita. Kuorinnan lopussa kuorintaterät avautuvat ja pysyvät auki palautuksen ajan jotta kaapeli voidaan poistaa työkalusta helposti ja ilman naarmuja. Ergonomia: Erityisesti suunniteltu muoto, pehmeää kumia kiinteässä kahvassa, pieni kitka, optimoitu kahvojen avaus, taivutettu pää ja keveys varmistaa mukavan työskentelyn alhaisimmalla rasituksella. Pitkäikäinen: Kasetit ja leikkuuterät voidaan vaihtaa jolloin työkalulla on pitkä kestoikä. Luotettava: Testattu yli toimitakertaa. Valmistettu suurlujuuksisesta muovista, kaksinkertainen lujuus tavalliseen nyloniin (PA6) verrattuna. *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:4

77 katkaisu- ja kuorintatyökalut EMBLA S-kasetti Tarvikkeet EMBLA SP S, S-nro suorat kuorintaterät, PVC-eristeille 0,02-10 mm² (AWG 34-8) EMBLA SP V, S-nro V-muotoiset kuorintaterät, kovemmille eristeille 0,1-4 mm² (AWG 28-12) EMBLA SP 16, S-nro ovaalinmuotoiset kuorintaterät, eristeille 4-16 mm² (AWG 12-5) AWG Alue Luettelonro S-nro Paino EMBLA V-kasetti ,02-10 mm² EMBLA SP S-kasetti ,020 kg ,1-4 mm² EMBLA SP V-kasetti ,020 kg mm² EMBLA SP 16-kasetti ,020 kg EMBLA 16-kasetti 10 *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:5

78 katkaisu- ja kuorintatyökalut Työkalu kaapelin kuorintaan Ø 2,5-40 mm Kaapelin kuorintaan Ø 4,5-40* mm TOR TOR S-nro Kaapelin kuorintatyökalu. kaksi vaihdettavaa koukkua eri kaapelihalkaisijoille lukitut tilat poikittais-, pitkittäis- ja spiraalikuorinnalle kuorinta: kaapelin halkaisijat 4,5-40 mm, eristyspaksuudet 4,5 mm asti Alue Luettelonro S-nro Paino Mitat Kolme kuorintatoimintoa. 4,5-40 mm TOR ,116 kg 150x42x31 mm (pienellä koukulla) 167x52x31 mm (suurella koukulla) TOR SP KNIFE (varaterä) ,010 kg Kaapelin kuorinta Ø 2,5-11* mm ODEN ODEN S-nro Vaipan kuorintatyökalu signaali-, puhelin-, audio-, instrumentti- ja datakaapelille jne. tarkka säätö saavutetaan yhdeksänasentoisella vääntökytkimellä kuorinta: kaapelit Ø 2,5-11mm, jopa 1,0 mm paksut vaipat joustava: kuorii vaipan useimmista monisäie- ja optisista kaapeleista Ø 11 mm asti Alue Luettelonro S-nro Paino Mitat 2,5-11 mm ODEN ,028 kg 91x40x19 mm ODEN SP KNIFE ,010 kg (varaterä) ODEN kuorii signaali- puhelinaudio- instrumentti- ja datakaapelit ym. *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:6

79 katkaisu- ja kuorintatyökalut Työkalu johtimien 0,5-6 mm² kuorintaan ja katkaisuun Ø 20 mm asti Johtimien 0,5-6 mm² katkaisuun ja eristeen kuorintaan SCT001 SCT001 S-nro Kuorinta- ja katkaisutyökalut. materiaali: korkealaatuinen teräs katkaisee 0,5-6 mm² (20-10 AWG) kuorii 0,5-6 mm² (20-10 AWG) kevyt ja joustava lukittava asetus Alue Luettelonro S-nro Paino Mitat 0,5-6 mm² SCT ,10 kg 140x65 mm Kaapelin katkaisuun Ø 10 mm asti CT10 CT10 S-nro - Kaapelisakset. katkaisee Cu- ja Al-kaapelia n. Ø 10 mm asti ei tarkoitettu teräksen katkaisuun pieni ja helposti käsiteltävä karkaistut kovametalliterät tasainen leikkuupinta Alue Luettelonro S-nro Paino Pituus 10 mm CT10-0,17 kg 165 mm 10 *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:7

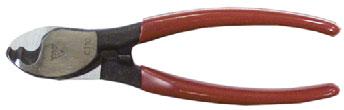

80 katkaisu- ja kuorintatyökalut Kaapelin katkaisuun Ø 20 mm asti CT20 CT20 S-nro Kaapelisakset. katkaisee Cu- ja Al-kaapelia n. Ø 20 mm asti ei tarkoitettu teräksen katkaisuun pieni ja helposti käsiteltävä karkaistut kovametalliterät tasainen leikkuupinta Alue Luettelonro S-nro Paino Pituus 20 mm CT ,44 kg 240 mm Kaapelin katkaisuun n. Ø 15 mm asti UP-B41 UP-B41 Kaapelisakset. katkaisee monisäikeisiä Cu- ja Al-johtimia 95 mm² asti katkaisee Cu-kaapelia n. Ø 15 mm asti ei tarkoitettu teräksen katkaisuun pieni ja helppo käyttää laadukas ammattityökalu tasainen leikkuupinta minimaalinen voimantarve Alue Luettelonro S-nro Paino Pituus 15 mm UP-B41-0,28 kg 200 mm *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:8

81 katkaisu- ja kuorintatyökalut Työkalu kaapelin katkaisuun Ø 80 mm asti Ei teräslangalle tai teräksellä vahvistetulle kaapelille. Kaapelin katkaisuun Ø 34* mm asti HKS34 HKS34 S-nro Kaapelisakset. katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 34 mm asti katkaisee seostettuja ilmajohtoja ja BLX:iä aina 241 mm² asti (ei FeAl) toimitetaan laukussa Alue Luettelonro S-nro Paino Pituus Ø 34 mm HKS ,92 kg 250 mm Kaapelin katkaisuun Ø 50* mm asti HKS50 HKS50 S-nro HKS50 toimitetaan yleisterillä UFE1 joka soveltuu Al/Cu- ja FeAl-köysille, hienosäikeisille teräsköysille sekä harusköydelle. Toimitetaan tukevassa nahkalaukussa sisältäen käyttöohjeen sekä kierteiden puhdistuskamman. saksimainen liike antaa katkaistulle kaapelille parhaan leikkuupinnan yhden käden käyttö helpottaa asennusta luotettava ja hyväksi koettu salpatoiminta terien vaihto helposti ja nopeasti kaksi ruuvia irrottamalla terissä selkeästi merkityt käyttöalueet Alue Luettelonro S-nro Paino Pituus Ø 50 mm HKS ,4 kg 230 mm Terät HKS50:lle UFE2 UFE1 Alue Luettelonro S-nro Soveltuvuus 50 mm UFE Cu/Al-, hienosäikeinen teräsköysi, RST-, FeAl-köysi, ruuvit, harusköysi, pianolanka ja umpikuparinen ajojohdin. 50 mm UFE Cu/Al-, hienosäikeinen teräsköysi, RST-, FeAl-köysi, ruuvit, harusköysi, ja umpikuparinen ajojohdin. 10 UFEB UFE 30 mm UFEB Cu/Al-, hienosäikeinen teräsköysi, FeAl-köysi, käyttö pääasiassa data/ohjauskaapelien katkaisuun. 50 mm UFE Cu/Al-, hienosäikeinen teräsköysi, FeAl-köysi. 50 mm UCUAL Cu/Al- kaapelit, puhdas leikkuupinta, useimmat hienosäikeiset kaapelit. Ei leikkaa terästä. UCUAL *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:9

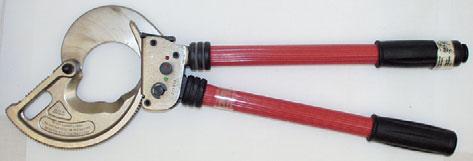

82 katkaisu- ja kuorintatyökalut Kaapelin katkaisuun Ø 62* mm asti HKS62 HKS62 S-nro Kaapelisakset. katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 62 mm asti katkaisee seostettuja ilmajohtoja ja BLX:iä aina 241 mm² asti (ei FeAl) toimitetaan laukussa Alue Luettelonro S-nro Paino Pituus 62 mm HKS ,9 kg 340 mm Kaapelin katkaisuun Ø 80* mm asti HKS80 HKS80 S-nro Kaapelisakset. katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 80 mm asti toimitetaan laukussa Alue Luettelonro S-nro Paino Pituus 80 mm HKS ,4 kg 600 mm Kaapelin katkaisuun Ø 35* mm asti HKS35F HKS35F S-nro Kaapelisakset. saksileikkurit katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina Ø 35 mm asti toimitetaan laukussa Alue Luettelonro S-nro Paino Pituus 35 mm HKS35F ,9 kg 330 mm *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:10

83 katkaisu- ja kuorintatyökalut Kaapelin katkaisuun Ø 60* mm asti HKS60F HKS60F S-nro - Kaapelisakset. saksileikkurit katkaisee normaalin tyypin Cu- ja Al-kaapeleita aina maks. Ø 60 mm asti toimitetaan laukussa Alue Luettelonro S-nro Paino Pituus 60 mm HKS60F - 3,8 kg 485 mm 10 *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:11

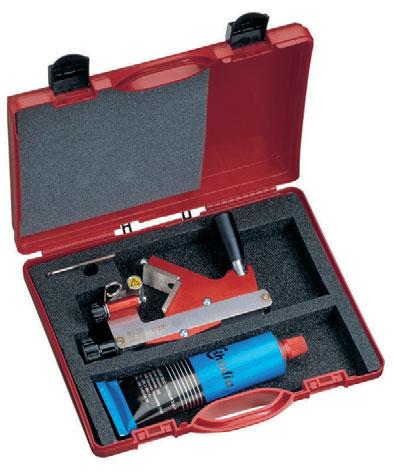

84 katkaisu- ja kuorintatyökalut PEX-kaapelin hohtosuojan kuorintaan Ø mm FBS1722 FBS1722 S-nro Työkalulla kuoritaan hohtosuoja PEX-kaapeleista. FBS1722 sisältää kuorintatyökalun, 100 g silikonitahnaa sekä käyttöohjeet muovilaatikossa eristeen kuorinta voidan tehdä Ø 10 aina Ø 50 mm asti, mikä vastaa jopa 800 mm² jännitteellä 12 kv, 630 mm² jännitteellä 24 kv ja 500 mm² jännitteellä 36 kv leikkuusyvyys valitaan säätimellä väliltä 0 ja 1,2 mm, säätötarkkuus 0,1 mm kuorinta voidaan tehdä 25 mm:iin asti reunasta ja PEX-pinnasta tulee koko matkalla hyvin tasainen terä on karkaistu, min. HRC 55, erikoishiottu ja hyvin helppo vaihtaa Alue Luettelonro S-nro Paino Mitat mm FBS ,80 kg 235x200x55 mm FBS1722RS (varaterä) FBS1722SP (silikonitahna) ,10 kg FBS1722 toimitetaan salkussa, silikonipasta sekä käyttöohje sisältyvät. *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:12

85 katkaisu- ja kuorintatyökalut Työkalu keskijännite-kaapelin PEX-eristeen kuorimiseen FBS1723 FBS1723 S-nro Työkalu keskijännite-kaapelin PEX-eristeen kuorimiseen. FBS1723 sisältää kuorintatyökalun, 100 grammaa silikonipastaa ja käyttöohjeen työkalu on helppokäyttöinen. Pyöritä työkalua sen kahvasta kuoria voi halkaisijoita välillä mm. Tämä vastaa 12 kv:n kaapelia mm², 24 kv:n kaapelia mm², 36 kv:n kaapelia enintään 630 mm² ja 52 kv:n kaapelia enintään 500 mm² eristeen paksuus voidaan valita alueella 0-15 mm kuorintapituutta ei ole rajoitettu leikkuuteriä on saatavana varaosana Alue Luettelonro S-nro Paino Mitat mm FBS ,0 kg 275 x 220 x 65 mm FBS1723RS (varaterä) FBS1722SP (silikonipastaa) ,10 kg FBS1723 toimitetaan salkussa, silikonipasta sekä käyttöohje sisältyvät. 10 *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:13

86 katkaisu- ja kuorintatyökalut Akkukäyttöinen kaapelileikkuri PKL54 PKL54 S-nro Yksinkertainen ja turvallinen sähkökäyttöinen kaapelileikkuri kupari- ja alumiinikaapeleiden katkaisuun. sähkökäyttöinen kaapelileikkuri kupari- ja alumiinikaapeleille ei sovellu teräksen katkaisuun suurin leikattava halkaisija 54 mm; mikä vastaa 1 kv Cu typ FKKJ 4 x 95 mm², Al typ AKKJ 4 x 240 mm², Al typ SE-N1XV 4G x 240 mm², tai 12 kv Al typ AXLJ 3 x 150 mm² 7,2-24 voltin laturi, akun latausaika noin 60 min työkalun katkaiseva saksiliike tuottaa kunnollisen leikkaus pinnan sisäinen sulake suojaa ylijännitteeltä suojalevy parantaa turvallisuutta, CE-hyväksyntä toimitetaan laukussa kahdella 14,4 voltin NiMH-akulla Alue Luettelonro S-nro Paino Mitat 54 mm PKL ,5 kg (sis. akun) 450x105x120 mm *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:14

87 katkaisu- ja kuorintatyökalut Hydrauliset kaapelisakset Katso alla oleva taulukko. HKL40/KL40, HKL55/KL55, HKL85/KL85 Kaapelisaksien sarja, joka kattaa lähes kaikki voimakaapelien ja -johtojen leikkaustarpeet. Saksipäitä käytetään Elpress-pumpuilla, P4000 tai PS710 (230 VAC/24 DVC). Alue Luettelonro S-nro Paino Mitat 40 mm HKL ,9 kg 645x85x mm HKL ,7 kg 560x55x mm HKL ,6 kg 745x72x mm KL ,3 kg 285x85x mm KL ,0 kg 300x55x mm KL ,2 kg 385x75x170 Tekniset tiedot Hydrauliset käsikaapelisakset Hydrauliset kaapelisaksien päät HKL40 KL40 HKL55 KL55 HKL85 KL85 Maksimi saksien avautuma Ø 40 Ø 55 Ø 85 Suurin leikkuuvoima, kn Suurin leikkuukapasiteetti, esim. kuparikaapeli Ø (500) mm² 630 mm² hehkutettu yksisäkieinen johdin Ø 20 tanko Ø 30 Alumiinikaapeli Ø 40 3x mm² 3x mm² 630 (800 mm²) hehkutettu yksisäikeinen johdin Ø 25 FeAl-johto Ø 40 tanko noin Ø 40 Puhelinkaapelil Ø 55 Teräsjohto (<180 dan/mm²) Ø 11 Terästanko Ø 18 Älä leikkaa terässäievahvistettua kaapelia. 10 *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:15

88 katkaisu- ja kuorintatyökalut Muistiinpanot *HUOM! Kaikilla leikkuutyökaluilla saattaa esiintyä rajoituksia leikkuukapasiteetin suhteen riippuen johtimen rakenteesta, eristepaksuudesta, materiaalikovuudesta ym ym. 10:16

89 maadoitus Maadoitus Elpressin syvämaadoitusjärjestelmä 2 Järjestelmän rakenne ja toiminta 3 Elpressin syvämaadoitusjärjestelmän tarvikkeet 4 Iskukaulukset Elpressin syvämaadoitusjärjestelmää varten 6 Yleistietoa maadoittamisesta :1

90 maadoitus Elpressin syvämaadoitusjärjestelmä Edut Elpressin syvämaadoitusjärjestelmällä on monia etuja: Maadoitusjohdossa ei ole jatkoskohtia, ei kontaktivian vaaraa. - Kärki ja etuputki valmistetaan suurelle poikkipinta-alueelle; mm². - Voidaan käyttää monen eri johtotyypin kanssa, esim. pehmeä tai kova kupari, galvanoitu tai ruostumaton teräs. - Kun käytetään kuparijohtoa, jatkoputki toimii anodina ja antaa hyvän suojan korroosiota vastaan. - Johdon ja kärjen jatkuva seuranta ja mahdollisuus mitata vastus koko ajan. - Koska järjestelmässä on vain vähän osia, alasvienti on helppoa ja varmaa. - Järjestelmä on kokonaispainoltaan kevyt muihin järjestelmiin verrattuna. - Maadoituksen kokonaiskulut laskevat verrattuna perinteiseen menetelmään. Katso Elpressin syvämaadoitustarvikkeiden tiedot seuraavilta sivuilta. Toimintaperiaate Elpressin maadoitusjärjestelmä toimii ilman jatkoksia. Elektrodi koostuu kuparijohdosta, joka viedään alas järjestelmällä, joka koostuu 0,8 m pitkistä teräsputkista. Karkaistu teräskärki varmistaa reitin maadoitusjohdolle, joka työnnetään teräskärkeen. Etuputki puristaa johdon kiinni. Jokaisen 0,8 m alas viedyn johdon ja putken jälkeen, putkeen liitetään jatkoputki. Koska vastus voidaan koko ajan mitata johdon toisesta päästä, alasvienti lopetetaan, kun sopiva arvo on saavutettu ja viimeinen jatkoputki vedetään ylös. Johdon alasvienti tapahtuu normaalisti iskukoneella, jossa on iskukaulus, tai moukarilla ja iskuhylsyllä FS-62C. Kestoaika Elpressin syvämaadoitusjärjestelmä koostuu siis teräsputkista ja kuparijohdosta. Teräsputki toimii anodina, jolla on suhteellisen suuri korroosiovirta kuparielektrodiin (katodi) verrattuna. Tämä metalliyhdistelmä toimii vakauttavasti ja neutraloivasti ympäristössään. Jos lyijyvaippainen kaapeli on maassa pari metriä maadoituskohdasta, korroosiovirta lyijyanodista Fe+Cu-maadoituskohtaan on noin 40 % pienempi kuin maadoituskohta ilman Fe-putkea antaisi. Toisin sanoen lyijyvaipan kestoaika on teoriassa lähes kaksinkertainen. Kokemuksen perusteella korroosiovirta laskee muutaman kuukauden kuluttua käytännössä nollaan. Selitys on se, että elektrodiin syntyy erityinen polarisaatiokerros. Tämä pienentää virtaa ja samalla siis korroosiota. Pienenemiseen vaikuttaa esim. maaperän ominaisuudet. Vaihtovirtakuorma estää teoriassa korroosiota. Tästä syystä käytännön kestoaika on usein pidempi kuin teoreettinen kestoaika. Iskuhylsy FS62C Radiotukiasema on Elpressin syvämaadoitusjärjestelmän sovellus. 11:2

91 maadoitus Järjestelmän rakenne ja toiminta Elpressin järjestelmä koostuu seuraavista 5 osasta: karkaistu teräskärki etuputki jatkoputki iskukaulus/iskuhylsy maadoitusjohto (saatavana tukusta) Helppo toimintaperiaate maadoitusjohto työnnetään karkaistuun teräskärkeen, ja etuputki kiilaa sen kiinni. jatkoputkessa on ohjaustappi, joka työnnetään edelliseen putkeen työn kuluessa. vastus voidaan koko ajan mitata. Kun sopiva arvo on saavutettu, viimeinen jatkoputki poistetaan (joten se voidaan käyttää uudelleen). vastuksen perusteella voidaan määrittää tarvittava johtomäärä. 3. Aloita alasvienti kiinnittämällä johto karkaistuun kärkeen etuputkella. 16 mm²:n johto on taitettava kaksinkerroin ennen kuin kärki kiinnitetään. Löysässä maaperässä moukari ja iskuhylsy riittää. Kovemmassa maaperässä/suuremmissa syvyyksissä on käytettävä iskukonetta. HUOMIO! Iskukaulusta ei saa kiertää työn aikana. 4. Varmista, että johto kulkee maaperässä samalla nopeudella kuin putki. Jos näin ei ole, on seuraavat mahdollisuudet: - putkea tarvitaan enemmän kuin johtoa; putki on voinut taittua ja kulkee maanpinnan suuntaan ja johto oikoo maaperän läpi. - putken eteneminen jatkuu mutta johto on pysähtynyt; johto on voinut irrota ja voidaan vetää ylös tai sitten kärki on taittunut. - molemmat pysähtyvät; on osuttu kallioon tai kiveen. Jos kivi ei halkea noin 10 sekunnissa, on aloitettava alusta. Jos alasvienti on keskeytynyt - aloita työ uudelleen, etäisyys vähintään 1,5 kertaa jo alas viedyn köyden pituuden päästä. 5. Mittaa vastusta koko ajan, kun maadoitusjohtoa viedään alas. Toteuta mahdollinen rinnakkaismaadoitus. Maadoitusjohdon jatkos- ja haaroituskohta liitospuristetaan Elpressin jatkosholkeilla ja haaroitusholkeilla sekä sopivilla työkaluilla. 2. Maan resistiivisyyden mittaus. 3. Maadoitusköysi lukitaan karkaistuun teräskärkeen etummaisen putken avulla. Käytännön ohjeita: 1. Suunnittele maadoitus. Millainen maaperä on? Normaali ja löysä maaperä - Ø 17 mm teräsputki riittää. Kova ja kivinen maaperä - on käytettävä Ø 21 mm teräsputkea (tyyppiä HD). Mahdollisuus myös rinnakkaismaadoitukseen. 2. Määritä maaperän vastus. Maaperän vastuksen ja johdotuksen maksimi- 1. Vastus eri maaperäolosuhteissa. Iskeminen (upotus) aloitetaan :3

92 maadoitus Elpressin syvämaadoitusjärjestelmän tarvikkeet FS11 FS11 S-nro Kärki, karkaistua terästä etuosassa. Alue Luettelonro S-nro Paino Kpl/pak. Pituus mm² FS ,90 kg/pakkaus mm FS12 FS12 S-nro - Kärki, karkaistua terästä etuosassa. Soveltuu FS21:lle ja FSHD21:lle. Mahdollistaa eri maadoitusjohtotyyppien käytön. Alue Luettelonro S-nro Paino Kpl/pak. Pituus mm² FS12-1,3 kg/pakkaus mm FS21 FS21 S-nro Etuputkessa on rihlattu ura, joten maadoitusjohto voidaan kiinnittää hyvin. Löysää ja normaalia maaperää varten. Luettelonro S-nro Paino Kpl/pak. Pituus 17 mm FS ,3 kg/pakkaus mm FS31 FS31 S-nro Jatkoputkessa on ohjaustappi, joka sopii edellisen putken sisään. Löysää ja normaalia maaperää varten. Luettelonro S-nro Paino Kpl/pak. Pituus 17 mm FS ,9 kg/pakkaus mm (sis. ohjaustappi) FSHD11 FSHD11 S-nro - Karkaistu teräskärki kovalle ja kiviselle maaperälle. Käytetään yhdessä etuputken FSHD23 kanssa. Alue Luettelonro S-nro Paino Kpl/pak. Pituus (95) mm² FSHD11-1,3 kg/pakkaus mm 11:4

93 maadoitus FSHD23 FSHD23 S-nro - Etuputkessa on rihlattu ura, joten maadoitusjohto voidaan kiinnittää hyvin. Tarkoitettu kovaan ja kiviseen maaperään. Luettelonro S-nro Paino Kpl/pak. Pituus 21 mm FSHD23-5,5 kg/pakkaus mm FSHD31 FSHD31 S-nro Jatkoputkessa, HD, on ohjaustappi, joka sopii edellisen putken sisään. Vakaampi putki, joka on tarkoitettu kovaan ja kiviseen maaperään. Luettelonro S-nro Paino Kpl/pak. Pituus 21 mm FSHD ,2 kg/pakkaus mm (sis. ohjaustappi) FS41 FS41 S-nro Ylösvetoa helpottava kahva, joka mahdollistaa viimeisen jatkoputken käyttämisen uudelleen. Reiän mitat Luettelonro S-nro Paino Kpl/pak. Pituus x Leveys Ø 18,5 mm ja Ø 22,5 mm FS ,42 kg x 60 mm FS62C FS62C S-nro Iskuhylsy, jota käytetään lyötäessä putki alas moukarilla jne. Estää putken pään leviämisen. Luettelonro S-nro Paino Kpl/pak. Pituus x Leveys FS62C ,0 kg x 45 mm FS61 FS61 S-nro Iskupultti, jota käytetään lyötäessä putki alas moukarilla jne. Estää putken pään leviämisen. Luettelonro S-nro Paino Kpl/pak. Pituus x Leveys FS ,15 kg 1 58 x 22 mm FSHD62C FSHD62C S-nro - Iskuhylsy, jota käytetään lyötäessä putki alas moukarilla jne. Estää putken pään leviämisen. Suunniteltu käytettäväksi FS21/FS31-putken kanssa. Luettelonro S-nro Paino Kpl/pak. Pituus x Leveys FSHD62C - 1,0 kg/pakkaus x 45 mm 11 11:5

94 maadoitus Iskukaulukset Elpressin syvämaadoitusjärjestelmää varten suunniteltu käytettäväksi FS21- ja FS31-putkien kanssa suojaa putken pään leviämiseltä, kun putki viedään alas iskukoneella putkille, joiden ulkohalkaisija on 17 mm merkitty luettelonumerolla Iskukone Iskukaulus Valmistaja Tyyppi Luettelonro S-nro Varsi mm Laipan pituus mm Kokonaispituus mm kg/1 Huom. Atlas Copco BBD 12 TS FS 71 C ,0 1 Atlas Copco BBD 12 T-01 FS 72 C ,0 1 Atlas Copco Cobra 148/248 FS 72 C ,0 1 Atlas Copco Cobra BBM 47 FS 71 C ,0 1 Atlas Copco Pico 20 FS 72 C ,0 1 Atlas Copco RH 571 5L/5LS FS 72 C ,0 1 Atlas Copco RH 658 5L/5LS FS 72 C ,0 1 Atlas Copco TEX 11-DCS FS 74 C ,0 1 Atlas Copco TEX-11-DKS FS 74 C ,0 1 Atlas Copco TEX 23E FS 73 C ,0 1 Atlas Copco TEX 25E FS 73 C ,0 1 Atlas Copco TEX 31/31s FS 77 C ,0 1 Atlas Copco TEX 41/41s FS 77 C ,0 1 Berema Pionjär 120/130 FS 72 C ,0 1 Bosch USH 10 FS 82 C ,5 1,2 Bosch USH27 FS 83 C ,0 1,2 HILTI TE 52 FS 81 C ,5 1,2 HILTI TE72 FS 81 C ,5 1,2 HILTI TE 92 FS 81 C ,5 1,2 HILTI TE 905/TE805 FS 88 C ,0 2 Hunter FS 73 C ,0 1 Kango 950 FS 84 C ,5 1 Stanley BR 37 FS 74 C ,0 1 Stanley BR 45 FS 74 C ,0 1 Stanley BR 67 UK FS 77 C ,0 1 Stanley BR 87 UK FS 77 C ,0 1 Stanley DR 19 FS 74 C ,0 1 Wacker BHB 14 FS 71 C ,0 1 Wacker BHB 25 FS 72 C ,0 1 Wacker BHF 25 FS 85 C ,0 1 Wacker BHF 30S FS 85 C ,0 1 HILTI/Bosch SDSMax Syst. FS 81 D ,5 Huom. 1. Saatavana on myös HD-versio (esim. FSHD71C) putkille, joiden ulkohalkaisija on 21 mm. 2. Näissä iskukauluksissa ei ole kiinnityslaippaa, joten pituutta ei ole annettu. 11:6

95 Yleistietoa maadoittamisesta maadoitus Maadoitus Maadoituskohta on maaperään viety johto, jonka tarkoituksena on johtaa sähkövirta maadoituskohtaan asennettuun laitteeseen ja ympäröivään maaperään. Sähköä ostava asiakas pitää maadoitusta usein itsestään selvänä asiana. Sähkön käyttö ilman maadoitusta tai huonolla maadoituksella on kuitenkin hyvin vaarallista. Kaikilla sähköntoimittajilla on oltava laitoksissaan asianmukaiset maadoitukset. Eri syistä aiheutuvat ylijännitteet johdetaan maaperään niin, ettei vaurioita synny. Maadoitus toimii siis henkilösuojana, omaisuussuojana, signaalinsiirron suojana, ukkossuojana jne. Hyväksyttävän maadoituksen ominaisuuksia: (1) pieni sähköinen vastus, (2) kyky johtaa jännitettä tasaisesti säästä riippumatta ja (3) pitkä käyttöikä eli hyvä korroosionkestävyys. Maaperän ja ympäristön ominaisuudet Maaperällä on suuri vaikutus sähkönjohtavuuteen. Maadoitusta koskevat tekniset spesifikaatiot ja vaatimukset osoittavat syvämaadoituksen edut pintamaadoitukseen verrattuna niin teknisessä kuin taloudellisessakin mielessä. Sähkönjohtavuus maaperässä perustuu nk. ionijohtavuuteen. Kiintoaines, kuten sorapartikkelit, eivät yleensä johda sähköä. Tästä syystä maaperän sähkönjohtavuuteen vaikuttaa pääasiassa maaperässä oleva suolaisen veden määrä, jota sitoutuu hiekanjyvien ja hygroskooppisten humuspartikkelien (esim. tietyt savilaadut) väliin kapillaari- ja osmoosivaikutuksen ansiosta. Syvempien maakerrosten vesi on usein suolaisempaa kuin pintakerrosten. Mitä kosteampaa maaperä on, sitä paremmin se johtaa sähköä. Maaperän kosteusprosentti vaihtelee normaalisti välillä 5-40 %. Jos kosteusprosentti on alle %, sähkönjohtavuus heikkene merkittävästi. Jäätynyt maaperä johtaa huomattavasti huonommin sähköä. Maadoitusjärjestelmässä on otettava kaikki nämä tekijät huomioon. Sää - pakkanen, lämpö, sade ja tuuli - vaikuttaa lähinnä maaperän yläkerrokseen (0-1,5 m), jossa vaihtelut ovat tästä syystä suurimmat. Paras maadoitusteho saavutetaan siis, kun elektrodi sijoitetaan riittävän syvälle niin, etteivät maaperän kosteus- ja lämpötilavaihtelut pääse vaikuttamaan siihen. Maaperän vastus suhteessa lämpötilaan. Maaperän vastus suhtessa kosteuteen. Vastus eri maaperäolosuhteissa. Mittayksikkönä on Ωm (aiempi yksikkö Ωcm, 1 Ωm =100 Ωcm). Jos maaperän sähkönjohtokyky on hyvä, sen vastus on siis pieni: Ωm. Maaperän vastus on aina mitattava jokaisessa tapauksessa erikseen. Mittaus tulisi mieluiten tehdä eri vuodenaikoina ja eri säiden vallitessa. Nykyään mittauksessa käytetään lähes yksinomaan jännitekompensoituja, elektronisia vastussiltoja (Wennerin mittausmenetelmä) neljällä liitännällä, joista kaksi virtaelektrodeille, ja kaksi jänniteantureille. Nämä liitetään neljään pystysuuntaiseen metallikärkeen, jotka upotetaan riviin noin 0,3-0,5 m syvyyteen a metrin etäisyydelle toisistaan. (Katso kuva) Jos mittarin lukema on R, maaperän vastus eli resistiivisyys lasketaan seuraavalla yhtälöllä: ρ = 2 x a x R Ωm Jos maaperä ei ole kerroksellinen, elektrodien keskinäinen etäisyys a ei vaikuta vastusarvoon. Kun etäisyyttä a kasvatetaan, virta tunkeutuu syvemmälle maaperään ja mitattu vastus voi laskea tai nousta sen mukaan, mikä noin l metrin syyvydessä olevan maakerroksen vastus on. Kun lasketaan likiarvoa maadoituksen johdotusvastukselle maadoitussyvyyden ollessa l, maaperän vastus on mitattava elektrodietäisyydellä a 0,75 x l. Maaperän vastuksen mittaus. 11 Vastus Maaperän sähkönjohtavuus ilmaistaan sen vastuksen eli resistiivisyyden avulla. Maaperän vastuksen mittaus. 11:7

96 maadoitus Maadoitusvastus Koska maaperän vastus on suuri (10 9 x resistiivisyys metalli ), maaperään muodostuu maadoituskohtaan voimakas sähkökenttä, joka heikkenee etäisyyden kasvaessa maadoituskohdasta. Tietyllä etäisyydellä tämä kenttä voidaan summata (kaukana oleva maa). Maadoitusvastus mitataan yleensä samanlaisella instrumentilla kuin jota käytetään maaperän vastuksen mittaamiseen. Tässä mittauksessa tarvitaan kuitenkin vain yksi jänniteanturi ja virtaelektrodi (apumaadoitus). Antureiden ja elektrodien sijoitustapa vaihtelee eri mittausmenetelmien välillä. Kaksi seuraavassa esitettyä menetelmää ovat mittateknisesti tarkka menetelmä ja käytännöllisempi, helpompi menetelmä. Maadoitusvastuksen mittaus - Menetelmä 1. Menetelmä 1 (Ruotsin ukkossuojausnormin SS mukaan). Tämän menetelmän mittavirhe on + - 2%. Yhteenvetona tästä menetelmästä: - Anturi ja apuelektrodi sijoitetaan kuvan mukaan suoraan linjaan mitattavasta maadoituskohdasta. - Jos maaperä on kerroksellinen, mittaus on tehtävä kahdesta suunnasta. Suurinta arvoa käytetään. - Mittaustuloksen tarkkuuteen vaikuttaa anturin/apuelektrodin sijoitus. Ks. alla oleva etäisyystaulukko. Yleensä saavutetaan riittävä mittaustarkkuus. maadoituskohta - anturi = 0,5a-0,6a maadoituskohta - elektrodi = a a 40 m jos l 4 m a 10 x l jos l > 4 m Maadoitusvastuksen mittaus - Menetelmä 2. Menetelmä 2 (Ruotsalaisen EBR-standardin U2:80 mukaan) Tämän menetelmän mittausvirhe on yleensä suurempi kuin 2 %, mutta sen käyttö on helpompaa kuin menetelmän 1. Yhteenvetona tästä menetelmästä: - Anturit ja apuelektrodit sijoitetaan kuvan mukaan, 90 maadoituskohdan pääsuunnasta. - Anturi/elektrodi sijoitetaan samalla tavalla mitattaessa niin yksittäistä maadoituskohtaa kuin maadoitusjärjestelmääkin, eli vähintään 80 m maadoituskohdasta. - Maadoitusjärjestelmän mittaus tapahtuu avoimella maadoitusjohtoliittimellä. - Tuloksena saatavan ylimenovastuksen mittaus useasta maadoitusjärjestelmästä tapahtuu suljetulla liittimellä ja mittausjohdolla, joka on liitetty maadoitusliittimen yläpuolelle. Johtavuuskyvyn ja esim. voimavirtasäännöksissä vaadittavan maks. vastuksen avulla voidaan arvioida tarvittavan johdon määrä seuraavan kaavan mukaan: l = ρ / R l = pituus metreinä ρ = maaperän vastus ohmimetreinä R = maadoitusvastus ohmeina. Syvämaadoituksen eduista pintamaadoitukseen verrattuna voidaan mainita, että pintamaadoituksessa tarvitaan kaksinkertainen määrä johtoa syvämaadoitukseen verrattuna eli R 0 = 2 x ρ / l Rinnankytkentä on käytännön syistä usein välttämätöntä, jotta saavutetaan riittävän pieni maadoitusvastuksen arvo. Jotta voidaan rajoittaa keskinäistä kytkentää yksittäisten maadoituskohtien välillä, syvämaadoitus on vietävä etäisyydelle a 1,5 kertaa maadoituskohdan syvyys l. Saavutettava maadoitusvastus: R res = k x R m jossa R m on maadoituskohdan maadoitusarvon keskiarvo ja k on reduktiotekijä, jonka arvo saadaan seuraavasta taulukosta. Rinnakkaisten maadoitusten määrä Rinnankytkentä. k kun a = 1,5l 2 0,60 3 0,40 5 0, ,13 Taloudellisessa mielessä voidaan todeta, että maadoitusjohdon halkaisijalla on merkityksetön rooli laskettaessa maadoitusvastusta syvämaadoituksessa. Tämä merkitsee sitä, että käytettäessä Elpressin syvämaadoitusjärjestelmää kuparijohtimella, kustannus on pienempi kuin käytettäessä esimerkiksi perinteisiä järjestelmiä. Johdon halkaisijan valintaan vaikuttaa käytännössä se, millaiselle virralle järjestelmä on mitoitettu ja mitä säännökset edellyttävät. Esimerkkejä voimassa olevista vaatimuksista: ukkossuojanormi edellyttää Cu-johdon olevan vähintään 25 mm², Ruotsin sähkölaitosten liitto EBR (sener) edellyttää Cu-johdon olevan 35 mm² ilmajohtoverkon maadoituksessa ja väh. 50 mm² maakaapeliverkon maadoituksessa. 11:8

97 maadoitus Korroosio Maadoituskohdan kestoikään vaikuttaa, kuinka hyvin se kestää korroosiota (ruostetta). Korroosio edellyttää aina elektrolyyttinestettä, joka mahdollistaa positiivisten metalli-ionien kulkeutumisen anodista katodiin. Anodissa metalliatomit liukenevat elektrolyyttiin ja muodostavat vapaita positiivisia ioneja - hapettuminen. Katodissa nämä ionit neutralisoituvat ja kertyvät metallin pinnalle - pelkistyminen. Galvaanisen korroosion aiheuttaa kahden eri metallin kosketus. Tässä tapauksessa korroosionopeus on suhteessa metallien väliseen galvaaniseen jännitteeseen. Epäjalolla metallilla on suurempi negatiivinen potentiaali kuin jalommalla metallilla, joten se muodostaa tästä syystä anodin korroosioprosessissa. Korroosionopeuden ja maaperän vastuksen välillä on selvä yhteys. Korroosionopeuteen vaikuttaa maaperän koostumus. Vaikuttavia tekijöitä ovat maaperän ph-arvo, lämpötila, happamuus, vesipitoisuus sekä resistiivisyys. Nämä tekijät vaikuttavat korroosiovirtaan k, joka on suorassa suhteessa korroosionopeuteen. l k voidaan määrittää suoralla mittauksella A-mittarilla tai laskea, jos ylimenovastus R ö kahden elektrodin välillä tunnetaan, seuraavan kaavan mukaan: l k = U g / R ö U g = galvaaninen jännite R ö voidaan joissakin tapauksissa mitata vastussillalla, joka on samaa tyyppiä, jota käytetään mitattaessa maadoitusvastusta. Korroosionopeus ilmaistaan usein muodossa μm/vuosi jossa 1 μm on tuhannesosa millimetriä. Kyseessä on siis metallin pinnalta vuoden aikana pois syöpyvän pinnan paksuus. Alla olevassa taulukossa on joitakin käytännön arvoja, joita voidaan käyttää ohjearvoina maaperän eri vastuksissa. Vastus Korroosio ρ < 1 Ωmρ 100 μm/vuosi ρ = 1-10 Ωm ρ = Ωm μm/vuosi 30-4 μm/vuosi ρ > 100 Ωm merkityksetön 11 11:9

98 maadoitus Muistiinpanot 11:10

99 Yleistä Yleistä Joitakin tärkeitä huomioita kosketuspuristamisesta 2 Kosketuspuristamisen standardit 3 Käyttö- ja turvaohjeet 4 Huolto ja ylläpito 6 Tekniset tiedot 7 Kehitys - tekniset palvelut 8 Yleisiä huomioita Elpressin kosketuspuristusliittimien käytöstä, kun jännite on 12 kv tai sitä suurempi :1

100 Yleistä Joitakin tärkeitä huomioita kosketuspuristamisesta Järjestelmätekniikka Kosketushylsyn puristamisen tekniikka sähköjohtimeen on ollut yleisessä käytössä yli 50 vuoden ajan. Tämä tekniikka on täysin ylivoimainen niin voimakaapeleiden kuin suurtaajuiseen signaalin siirtoon tarkoitetun koaksiaalikaapelinkin liitostekniikkana. Tärkeimmät syyt tekniikan menestykseen ovat helppous ja turvallisuus. Kosketuspuristaminen on järjestelmätekniikka, minkä ansiosta saavutetaan sekä yksinkertaisuus että turvallisuus. Järjestelmä koostuu, olipa kyseessä sitten pieni tai erittäin suuri johtimen poikkipinta, etukäteen testatusta liitoksen koon ja kyseisen johtimen poikkipinnan mukaisesta puristustyökalun geometrian yhdistelmästä. Eri valmistajat toteuttavat tämän yhdistelmän eri tavoin. Jos esimerkiksi kauluksessa on vähän materiaalia, se voidaan puristaa tätä tarkoitusta varten kehitetyllä puristusleualla. Jos sama liitos toteutetaan toisen järjestelmän leualla, jossa leuka on tarkoitettu suurempaa kaulusta varten, liitos voi kuumentua, koska sähkökontakti on huono. Varmista siis, että työkalu ja liitokset on testattu yhdessä. Useimmiten materiaalit kannattaa valita samalta valmistajalta. System Elpress System Elpress koostuu liittimistä ja työkaluista jotka ovat keskenään sovitettuja ja testattuja norminmukaisen liitoksen aikaansaamiseksi. Tämä siksi, että sinä käyttäjänä tuntisit olosi turvalliseksi käyttäessäsi järjestelmiämme, ja että käytettäessä tuotteitamme oikein saavutet-taisiin varma liitos. Johdinvaihtoehdot ja puristusgeometriat Myös johtimen rakenne ja materiaali voi vaihdella. Useimmat (mutta ei kaikki) johtimet, joiden koko annetaan mm²muodossa, valmistetaan täyttämään IEC 60228:n vaatimukset. Tämä on kansainvälinen standardi, jonka avulla ilmoitetaan suurin johtimen vastus/km kullekin poikkipinnalle. Tämän vaatimuksen sisäiset geometriset variaatiot voivat olla melko suuria, mikä vaikuttaa kosketuspuristamiseen. Elpressillä on kokemusta näistä variaatioista ja eri tilanteissa vaadittavista erityistoimista, joilla varmistetaan paras tulos. Ota meihin yhteyttä, jos aiot käyttää erikoisjohdinta. Eri johdinmateriaalit puristetaan usein täysin eri puristusgeometrioilla. Kuparin yhteydessä nk. kuusiopuristus on tavallisin. Tämä muoto takaa hellävaraisen ja mekaanisesti vahvan puristuksen, jossa on vain pieni riski, että ohuet johdinsäikeet menevät rikki. Alumiinia puristettaessa on tärkeää yrittää murtaa eristävä oksidi mahdollisimman tehokkaasti. Alumiinin kohdalla käytetäänkin usein nk. tuurnapuristusta, joka antaa paikallisesti vahvan oksidia murtavan vaikutuksen ilman että liitokseen pääsee happea. Näin saavutetaan laadukkaat kontaktipisteet. Etenkin kupariliittimien kohdalla yksinkertaisilla analyyseillä ja kokeilla saadaan usein selville, antaako tietty liitostapa hyvät tulokset (esimerkiksi ennen kokeilemattomat, ei-standardit johtimet). Nämä kokeet perustuvat siihen, että tehdään vertailu suureen määrään olemassa olevia koeyhdistelmiä. Elpress suorittaa näitä kokeita ja keskustelee niistä käyttäjien kanssa. Ota meihin yhteyttä epäselvissä tapauksissa. Tärkein "järjestelmäkomponentti" on kuitenkin käyttäjä. Käyttäjän on saatava koulutusta ja ymmärrettävä eri työtavat, joilla saavutetaan hyvä puristusliitos. Käyttäjän saatavilla on oltava yksinkertainen tuotemerkintäjärjestelmä, yksinkertaiset ohjeet, työn apuneuvot ja hyvät koulutusaineistot. Ota yhteyttä jos sinulla on kysyttävää. Kuusiopuristus. Tuurnapuristus. Käyttäjien koulutus Todennäköisesti tärkein järjestelmäkomponentti on kuitenkin käyttäjä. Hänen on saatava mahdollisuus oppia ja ymmärtää sinänsä yksinkertaiset, mutta välttämättömät edellytykset hyvälle puristusliitokselle. Yksinkertainen tuotemerkintäjärjestelmä, yksinkertaiset ohjeet ja apuvälineet, sekä hyvä perusopetusmateriaali on oltava saatavilla. Tarjoamme yrityskohtaisesti räätälöityjä koulutuksia, joihin sisältyy sekä teoreettisia että käytännön osuuksia, ja mahdollisuuksien mukaan koulutus voidaan tehdä kenttäolosuhteissa. Kurssin opettajat ja koulutusmateriaali tulevat meidän toimesta. Ruuviliittimet Yhteys johtimiin saavutetaan kiristämällä läpivientiliittimen tai kaapelikengän ruuvit ennalta määrättyyn momenttiin. Läpivientiliittimet ja kaapelikengät ovat alumiinia. Kaapelikengän laatta on kuparia, ja Elpressin käyttämät mukana seuraavat ruuvit ovat messinkiä kitkan pienentämiseksi ja asennuksen helpottamiseksi. Asennustyökalut voivat olla jakoavain, kiintoavain tai akkukäyttöinen ruuvinväännin jolla on suuri vääntömomentti, yli 100 Nm. Asennuksen helpottamiseksi on olemassa pitotyökalu, ISL2201, jonka avulla ruuviliitin pidetään oikeassa asennossa ruuvien kiristyksen aikana. Ruuviliittimissä on väliseinä joka mahdollistaa öljykyllästeisten johtimien liittämisen muovieristettyihin XLPEjohtimiin. Ruuviliittimet täyttävät IEC vaatimukset. Käytettävissä monella poikkipintaalueella Ruuviliittimen asennus voidaan tehdä helposti ilman raskaita erikoistyökaluja ja samaa liitintä voidaan käyttää monelle eri poikkipinnalle, esim mm². Käyttäjälle tämä merkitsee pienempää tarvikemäärää ja joustavaa ratkaisua. Aluslevyratkaisu Liitinvaihtoehtojen vähentämiseksi liittimien mukana toimitetaan aluslevyt. Aluslevy tarvitaan aina liittimen liittämiseksi kiskoon. 12:2

101 Yleistä Kosketuspuristamisen standardit Standardit Sähköteknisellä alalla on monia eri standardeja. IEC - International Electical Commission - julkaisee kansainvälisiä standardeja, jotka eivät ole suoraan velvoittavia, mutta joita kuitenkin käytetään usein kansainvälisten toimitusten perustana. Euroopassa CENELEC julkaisee standardeja, jotka korvaavat suoraan aiemmat kansalliset standardit. Useimmissa maissa on kansallisia standardeja, jotka pätevät kohdemaassa. Ruotsissa sähköstandardit julkaisee SEK - Svenska Elektriska Kommissionen - standardeja kutsutaan SEN-standardeiksi. Saksassa on tunnetut DIN- ja VDE-standardit, Isossa-Britanniassa käytetään nimitystä BS, Ranskassa NF jne. Eri standardeja myös sovelletaan eri tavoin. Monissa tapauksissa standardia on noudatettava viranomaisvaatimusten mukaisesti. Joissakin tapauksissa ostaja ja myyjä sopivat tietyn standardin noudattamista, kun taas joskus käyttäjällä on hyvä syy olettaa, että standardin vaatimukset täytetään. Kosketuspuristuksen alalla maailmassa on monia eri standardeja. Monilla näistä standardeista on hyvin vakiintunut asema kotimarkkinoillaan. Standardikokeet ovat kalliita, joten kokeet tehdään usein valmistusmaan standardien mukaan. Tästä syystä on hyvä tutustua eri standardien merkityksiin. Standardit yli 10 mm² poikkipinnoille Yli 10 mm²:n poikkipinnoille ei ollut kansainvälistä liitosten koestusnormia ennen elokuuta Silloin julkaistiin IEC 61238:1, jossa määritellään, kuinka virtajohtimien kosketuspuristetut ja ruuvatut liitokset koestetaan. Päivitys julkaistiin vuonna Vielä menee kuitenkin joitakin vuosia, ennen kuin tämän standardin perusteella tehdään perusteellisempia kokeita. Siihen asti tyydymme aiempiin, kansallisten standardien mukaan tehtyihin kokeisiin, joista on paljon käytännön kokemusta ja joiden avulla kelpoisuus voidaan todistaa. Kansalliset standardit ovat suhteellisen lähellä uutta standardia. Esimerkiksi seuraavat koestusstandardit ovat olleet käytössä monen vuoden ajan, mutta vuodesta 2003 ne on korvannut EN (IEC :2003). Maa Kupariliittimet Alumiiniliittimet SE SEN SEN FI SFS 2663 T2 DE VDE 0220:2 VDE 0220:2 GB BS 4579:1 BS 4579:3 FR NF C NF C63-061/A Näiden koestusstandardien lisäksi joissakin maissa on mittastandardeja, joista pääasialliset mitat käyvät ilmi. Standardit alle 10 mm² poikkipinnoille Alle 10 mm²:n alueella on paljon eri mittastandardeja, etenkin DIN:n kohdalla. Koestusstandardeja on tietyille tyypeille, esim. DIN rullapuristetuille lattapistokehylsyille tai SEN , joka soveltuu alkaen poikkipinnasta 0,75 mm² sekä putki- että latta -kaapelikengille. Etenkin eristettyjen kaapelikenkien ryhmässä käytetään useimmiten amerikkalaisia normeja, jotka on julkaissut riippumaton Underwriters Laboratiories, UL, numeroilla UL 310, UL 486 jne. Elpressin kokemukset standardien valinnasta Toimittajan tai käyttäjän on ilmoitettava selkeästi, minkä standardin vaatimukset liittimen on täytettävä kokonaan tai osittain. Elpress on jo pitkään noudattanut vakiintuneita ruotsalaisia, saksalaisia ja englantilaisia standardeja sen mukaan, mille markkinoille tuote on tarkoitettu. Tästä syystä Elpressillä on paljon kokemusta standardien valinnasta. Siirtyminen standardiin EN-IEC on käynnissä. Ota meihin yhteyttä tarvittaessa :3

102 Yleistä Käyttö- ja turvaohjeet Elpressin hydrauliset ja mekaaniset työkalujärjestelmät kuuluvat markkinoiden turvallisimpiin voimankäyttötapoihin työssä. Turvallisuus edellyttää sitä, että ohjeita ja neuvoja on saatavilla ja että niitä noudatetaan tarkasti työkalua käytettäessä. Tästä syystä jokaisen Elpresstyökalun mukana tulee kattava käyttöohje. Nämä ohjeet on luettava tarkasti ennen käyttöä. Näin taataan käyttäjän turvallisuus ja työkalun pitkä käyttöikä. Työkalujen oikea käyttö: parantaa tuottavuutta lisää työkalun käyttöikää varmistaa työn laadun minimoi onnettomuusvaaran. Turvallisuusmääräyksiä Seuraavassa on yksinkertaisia ja tavallisia sääntöjä, joiden noudattamista Elpress suosittelee kaikille käyttäjille turvallisuuden takaamiseksi: - Puristustyökalu on tarkastettava huolellisesti silmämääräisesti ennen käytön aloittamista. Tarkasta, että pumput, pihdit, puristuspäät, haarukat, liittimet, letkut ja muut tarvikkeet ovat ehjiä ja puhtaita. Ennen työn aloittamista on myös tarkastettava, että irtopalat on asennettu oikein haarukoihin. - Kaikkien käyttäjien on käytettävä turvavarusteita, kuten suojalaseja, käsineitä ja turvakenkiä. Suojavarusteet estävät työtapaturmia. Usein paikalliset työsuojelumääräykset myös edellyttävät niiden käyttämistä. - Hydraulipumppujen paine on tarkastettava säännöllisesti. - Hydraulipainetta ei saa päästää letkuun, joka on taipunut tai murtunut. Letku on valmistettu kestämään suurta painetta ja sitä ei saa vaihtaa muuntyyppiseen letkuun. - Työkalut on kalibroitava säännöllisesti esimerkiksi tulkkipalojen avulla. Pyydä lisätietoja Elpressiltä. - Tarkasta, että puristettavaa liitintä ja johdinta varten on valittu oikea työkalu tai työkaluirtopala. - Hydraulityökalua ei saa koskaan kantaa letkusta tai liitoskohdasta. - Ole varovainen. Älä pudota raskaita esineitä hydrauliletkun päälle. Raskaat esineet voivat vaurioittaa teräsvahviketta ja aiheuttaa vuotoja. Jos letku alkaa vuotaa, siitä voi suihkuta öljyä suurella paineella aiheuttaen ihovaurioita. Jos näin tapahtuu, hakeudu heti lääkärin hoitoon. - Tarkasta, että laitteisto on jännitteetön ennen työn tekemistä. Työkaluja ei ole valmistettu niin, että työn voisi tehdä jos laitteistossa on jännite. - Muista, että puristusvoima on työssä yleensä suuri. Älä koskaan seiso työkalun edessä puristusvoiman suunnassa. - Varo puristus- ja leikkautumisvaaroja työn aikana. Tämä varoitus koskee kaikenlaisia puristustyökaluja, taivutustyökaluja ja kaapelisaksia. - Jos epäilet puristusjärjestelmässä olevan vikaa, ota aina yhteyttä Elpressin valtuuttamaan huoltokorjaamoon. Puristustuloksen tarkistus Puristustulos on mitattava, jotta voidaan varmistua siitä, että työkalu on saavuttanut kyseiselle kaapeliliittimelle määritetyn muodonmuutoksen. Tämä muodonmuutos takaa sekä mekaanisen kestävyyden että hyvät sähköiset ominaisuudet. Liitospuristus Kuparisia kaapelikenkiä ja jatkosholkkeja koskevat seuraavat tiedot: Mitan N tarkastus tapahtuu niiltä pinnoilta, joissa on painaumat puristusleukojen jäljiltä. Mittaa työntömitalla painauman toiselta tai molemmilta puolilta ja vertaa taulukon N -mittaan. Jos painaumat puuttuu, mitataan N -mitta puristussuunnassa. Jos mittaustulos ylittää "N"-mitan (seuraavan taulukon mukaan) oikein tehdyn kosketuspuristuksen jälkeen, ota yhteyttä lähimpään Elpressin valtuuttamaan huoltokorjaamoon. Tyyppi KRF/KSF Cu-johdin mm² Leukapari maks. N mm , , , , ,5 11, , ,4 (B-leuat) ,8 (TB-leuat) , , , , , , , , ,5 Cu-johdin mm² Tyyppi KRF/KSF, DUAL Dual Leukapari maks. N mm 10 DB/DCB8 6,7 16 DB/DCB9 7,7 25 DB/DCB11 9,2 35 DB/DCB13 10,8 50 DB/DCB14,5 11,8 70 DB/DCB17 13,8 95 DB/DCB20 16,0 120 DB/DCB22 17,9 150 DB/DCB25 20,3 185 DB/DCB27 21,9 240 DB/DCB30 24,1 300 DB/DCB32 25,9 400 DB ,4 Cu-johdin mm² Tyyppi KRD/KSD Leukapari maks. N mm , , , , , , ,4 (B-leuat) ,2 (TB-leuat) , , , , ,5 12:4

103 Yleistä Cu-johdin mm² Haaroitusliittimet Tyyppi KRT/KST Leukapari maks. N mm ,9 16 8,5 7, , , , , ,0 (B-leuat) ,0 (TB-leuat) ,4 (B-leuat) ,2 (TB-leuat) , , , , ,5 Kuparisten haaroituslittimen kohdalla pätee mitan "h" tarkastus. Tämä tehdään puristetun ovaalin maksimikorkeudesta työntömitalla. Mittaa verrataan alla olevaan taulukkoon. Jos "h"-mitta ylitetään oikein tehdyn kosketuspuristuksen jälkeen, ota yhteyttä lähimpään Elpressin valtuuttamaan huoltokorjaamoon. Katso mittauspiste yllä olevasta kuvasta. Leukapari C-liitin maks. h mm C4 C4 9,6 MBC4 C4 9,5 C5 C5 12,2 C6 C6 15,2 C8-9 C89 21,2 C11 C11, C11-8 ja ,2 C13 C13, C13-8, C ,8 ja C13-11 C15 C15, C15-8, C15-9, 29,2 C15-11 ja C15-13 C16 C16, C16-9 ja C ,6 25C16 40C18 25C18 C18, C18-8, C18-9, C18-11, C18-13, C18-15, C18-16, C21-8, C21-9, C21-11, C21-13 ja C ,6 40C21 25C21 C21, C21-18, C23 ja C23-16 TÄRKEÄÄ! Haaroitusliittimiä (C-liitintä) käytettäessä haaroitusliittimen ulkoreunojen ulkopuolella on aina oltava Cu-johdinta. Tämä minimipituus on yhtä kuin 60 % Cu-johtimen omasta halkaisijasta. 53,6 Al-liittimet Al-liittimien kohdalla pätee "T"-mitan tarkastus. Tämä mitataan tuurnan liittimeen aiheuttaman painauman pohjasta. Tämä on järkevintä tehdä erikoistyöntömitalla, jonka voi tilata lähimmältä Elpressin jälleenmyyjältä. Vertaa mitattua "T"-mittaa alla olevaan taulukkoon. Jos "T"-mitta ylitetään oikein tehdyn kosketuspuristuksen jälkeen, ota yhteyttä lähimpään Elpressin valtuuttamaan huoltokorjaamoon. Katso mittauspisteet yllä olevasta kuvasta. Al-johdin, mm² Työkalut T H Y Matriisi Tuurna mm P13M P13D 6, P13M P13D 6, P20M P20D 10, P20M P20D 10, P20M P20D 10, P25M P25D 13, P25M P25D 13, P25M P25D 13, P32M P32D 18,4 240 P32M P32D 18,4 300 P36M P ,0-44D 300B 13P37M 13P37D 22,0 400 P40M P ,8-44D 400B 13P37M 13P37D 22,0 500A P52M/ P2552M P52D/ P2552D 500B P44M P D 630A P52M/ P2552M P52D/ P2552D Kiristysmomentti 31,0 24,5 31,0 630 W60M W60D 36,0 800 W60M W60D 36, W60M W60D 36, W70M W70D 41,0 H = Harvasäikeinen Y = Yksisäikeinen (kiinteä) Suositellut kiristysmomentit sinkityille, öljytyille ruuveille ja muttereille, joiden kestävyysluokka on 8.8, ja joita käytetään vastaavan aluslevyn kanssa liittämään kaapelikenkä Cu- ja Al-lattaan. Katso alla oleva taulukko. Ruuvin koko Kiristysmomentti (Nm) Ruuvin koko Kiristysmomentti (Nm) M5 5 M12 70 M6 9 M M8 21 M M10 41 M Ota yhteyttä Elpressiin, jos käytetään muuntyyppisiä pultteja :5

104 Yleistä Huolto ja ylläpito Elpressin huolto-osasto huoltaa, korjaa, tarkistaa, kalibroi ja sertifioi Elpressin työkaluja ja voimanlähteitä. Huoltoosaston toimenpiteiden jälkeen huolletuille työkaluille myönnetään todistus jolla vahvistetaan työkalun suorituskyky. Liitostesi korkean ja tasaisen laadun varmistamiseksi puristustyökalut on tarkastettava säännöllisesti. Tarjoamme: Ennakoivia huoltosopimuksia, Elpress Basic ja Elpress Advance Sertifioitujen työkalujen kalibrointia Korjauksia (työkalujen huoltoa) Liitospuristuslaitteistojen vuokrausta Varaosamyyntiä Elpress-sertifikaatti. Ennakoiva huolto Elpress Service tarjoaa joustavan huoltoratkaisun, joka lisää turvallisuutta nopealla huollolla ja korkealla käytettävyydellä. Tarjoamme kahden tasoisia huoltosopimuksia, Elpress Basic ja Elpress Advanced. Huoltosopimuksen tekeminen Elpressin kanssa tarkoittaa seuraavaa: Suunniteltu ja ennakoiva huolto parantaa laitteiden suorituskykyä Määräaikaishuollot minimoivat ennalta arvaamattomien käyttökeskeytysten vaaraa osoittamalla mahdollisia turvallisuus- tai toimintapuutteita sekä suosittelemalla toimenpiteitä näiden ongelmien välttämiseksi Määräaikaishuollot tehdään tavallisesti 12 kuukauden välein kiinteään hintaan Hinta määräytyy huoltoratkaisun tasosta sekä laitteiston tyypistä riippuen Laitteiston täytettyä kalibrointivaatimukset sille myönnetään sertifikaatti Kalibrointi voidaan suorittaa myös asiakkaan luona Elpress Basic Tämä on huoltosopimuksen perustaso, ja siihen sisältyy seuraavat kohdat: Työkalun yleistarkastus Turvallisuusnäkökohdat vaatimustenmukaisuusvakuutuksen mukaisesti (koneturvallisuusdirektiivi, pj-direktiivi, EMC-direktiivi) Toimintakoe Lisätarvikkeiden, kuten puristusleukojen, tarkastus Sertifikaatin myöntäminen Tarkastus täyttää Elpressin loppu- ja saapumistarkastusvaatimukset Elpress Advance Elpress Advance sisältää: Elpress Basic + korjaava huolto Käsittää kalibroinnin sertifioinnilla sekä kulumien korjaukset kiinteään hintaan Työkalujen kalibrointi ja sertifiointi Kalibrointi sisältää samat kohdat kuin Elpress Basic, mutta asiakkaan vastuulla on lähettää työkalu kalibrointia varten. Varaosamyynti Varaosia Elpressin työkaluille on saatavissa pyynnöstä. Useimmissa tapauksissa on kuitenkin viisainta lähettää työkalu huoltoon täydellistä tarkastusta varten, koska vahinko on voinut aiheuttaa jälkivikoja joita voi olla vaikea huomata. Liitospuristuslaitteiston vuokraus Joskus työmäärät kasvavat suuremmiksi kuin on laskettu, tai yksittäiset projektit vaativat enemmän resursseja kuin normaalisti, ja tällöin voidaan vuokrata laitteisto Elpressiltä. Korjauksen ajaksi Elpress voi vuokrata laitteita jos niille on käyttötarvetta, kunnes Elpress on huoltanut ja palauttanut alkuperäiset laitteet. On ostettu uusi tuote Lähetä tuoterekisteröintilomake Elpressille, niin Elpress Basic sisältyy ensimmäisen vuoden ajan ilman kuluja. Tietoja Lisätietoa huolto-osastoltamme: Puh Sähköposti: service@elpress.se Pohjoismaisilla markkinoilla meillä on Suomessa valtuutettu huoltokumppani; EFC Finland. Puh :6

105 Yleistä Tekniset tiedot Liitinmateriaalit Elpress käyttää liitinmateriaaleina kuparia, messinkiä ja alumiinia. Kupari- ja messinkiliittimet on tinattu elektrolyyttisesti parhaan mahdollisen korroosiosuojan saavuttamiseksi. Kaksoismetalliliittimessä (kuparialumiini) kupari on käsittelemätöntä. Eristetyissä liittimissä eristemateriaalina on pääasiassa polykarbonaatti. Johdinmuodot Voima- ja asennuskaapeleissa noudatetaan tällä hetkellä ruotsalaista standardia , joka vastaa kansainvälisiä standardeja IEC 228 ja IEC 228A. IEC 228 -standardista tosin poiketaan kupariluokassa 5, jossa suurin halkaisija 2,5 mm²:lle on 2,3 mm ja 4,0 mm²:lle 2,9 mm² Alla on viitattu voimassa olevien standardien tietoihin: IEC 60228:ssa ilmoitetaan esimerkiksi: Johdinvastukset (ohmia/km) 20 C:n lämpötilassa voima- ja asennuskaapeleissa yksisäikeisten (kiinteiden) johtimien luokassa 1, harvasäikeisten johtimien luokassa 2 ja joustavien (monisäikeisten) johtimien luokissa 5 ja 6. Messinki Messinki on tällä hetkellä johtava seosmetalli eli lejeerinki. Messinkiä käytetään pääasiassa liitoselementeissä poikkipinta-alueella 0,25 mm² - 6 mm², kun toivotaan hyviä jousto-ominaisuuksia. Valmistuksessa käytettävä messinki on lejeerinki, jossa on noin 70 % kuparia ja noin 30 % sinkkiä. Messingin kylmämuokattavuus on erittäin hyvä. Kupari Kupari on metalli, jolla on monituhatvuotiset perinteet. Kuparia on käytetty sähkönjohtimena sähkötekniikan alusta alkaen. Elpressin liittimissä käyttämän kuparin puhtausaste on vähintään 99,9 %. Kuparilla on esim. seuraavat hyvät ominaisuudet sähköliitännöissä: hyvä johtamiskyky (vain hopealla on parempi) hyvä korroosiosuoja hyvä muotoiltavuus hyvä liitettävyys Valmistusvaiheessa liitinelementin kaula pehmytjuotetaan, jotta kupari muotoutuu johtimen ympärille kosketuspuristuksessa mahdollisimman hyvin. Näin saadaan liitos, jossa on pieni ylimenovastus ja hyvät mekaaniset ominaisuudet. Alumiini Jatkosholkeissa ja kaapelikengissä käytetyn alumiinin puhtausaste on vähintään 99,5 %. Alumiinilla on esimerkiksi seuraavat hyvät ominaisuudet: kevyt vahva suhteessa painoonsa hyvä sähkönjohtavuus, noin 60 % kuparin sähkönjohtavuudesta helppo työstää MCM Nro Ristiviittaustaulukko AWG:lle, vastaava poikkipinta, mm² Poikkipinta mm² AWG Nro Poikkipinta mm² , , , , , , , , , , , , , , , , , , , , , , , , ,2 3 26,4 2 33,6 1 42,4 1/0 53,5 2/0 67,4 3/0 85,0 4/0 107 Huomautuksia: 1. Tämän taulukon tiedot ovat peräisin tunnettujen kaapelintoimittajien luetteloista eivätkä tiedot viittaa virallisiin standardeihin. 2. AWG:hen liittyvät poikkipinnat vaihtelevat eri johdintyypeissä (eli säiemäärän mukaan). AWG > 20 viittaa yksisäikeisiin johtimiin. AWG = 20 viittaa monisäikeisiin johtimiin. Tiettyjen säiemäärien tarkat poikkipinnat on annettu kaapelintoimittajien luetteloissa :7

106 Yleistä Kehitys - tekniset palvelut Elpress on yksi Euroopan johtavista sähköisten kosketuspuristusjärjestelmien valmistajista. Yhtiöllä on yli 40 vuoden kokemus sovellusratkaisuista, jotka ulottuvat ydinvoimalaitoksista aina pieniin elektronisiin laitteisiin asti. Kaikki tuotteet testataan mekaanisella kuormalla ja lämpökuormalla - etenkin sähköiset liitokset. Elpress käyttää suuria resursseja jatkuvaan tuotekehitykseen, kehittääkseen tuotteistaan laadukkaampia ja paremmin toimivia. Toimintaamme kuuluu myös teoreettisia tutkimuksia, prototyyppien kehitystä, teknistä dokumentaatiota, neuvonantoa jne. Henkilöstön osaaminen yhdessä hyvien laboratorio- ja laskenta-apuvälineiden kanssa muodostavat vahvan kilpailuedun niin konsulttipalveluissa kuin omissa kehitysprojekteissakin. Tätä tarkoitusta varten meillä on modernit laboratoriolaitteistot, kuten: vahvavirtakoestuslaitteisto mekaanisen vetolujuuden testilaitteisto syklisen virran testilaitteisto tärinätestilaitteisto korroosiotestilaitteisto vastuksen mittauslaitteisto. Vastusmittausta Elpressin laboratoriossa. Laboratorioraportti. Liittimien testaaminen Elpressin laboratoriossa. 12:8

107 Yleistä Yleisiä huomioita Elpressin kosketuspuristusliittimien käytöstä, kun jännite on 12 kv tai sitä suurempi. Kaapelikengät Nykyaikaiset ja helppokäyttöiset päätteet kv:n PEX-eristetyille kaapeleille, jotka koostuvat esivalmistetuista moduuleista tai jopa täysin valmiista päätteistä, rajoittavat hyvin tai ei lainkaan tyyppimerkintöjen AK, AKK tai KRF kaapelikenkien käyttöä. Tämä kattaa myös nk. "pinnahylsyt", joiden tyyppimerkintä on AKP. Ulkokäyttöön tarkoitettujen KRF-kaapelikenkien käytössä on otettava huomioon, että tässä kaapelikengässä on tarkastusreikä, joka on tiivistettävä. Päätteen toimittaja voi tarjota sopeutetun ratkaisun. Kaapelikenkätyyppejä AK, AKK tai "pinnahylsyt" AKP voidaan nykyään käyttää suurjännitepäätteissä, joissa ratkaisut ulottuvat aina 84 kv:iin asti. Jos epäilet jotakin, ota yhteyttä päätetoimittajaan ja tiedustele teknisen toteutuksen sopeutettua ratkaisua. Asennettaessa päätteitä öljyllä impregnoiduille paperikaapeleille, joissa käytetään öljysäiliötä, valmistajilla on useimmiten omat erikoisratkaisut johdinliitännöille. Kaapelikenkätyyppejä AK ja AKK voidaan käyttää rajoituksetta, kun asennetaan nk. "kuiva" pääte. (Öljysäiliötä ei käytetä). Jatkosholkit PEX-eristetty kaapeli Ruotsissa käytetään tällä hetkellä neljää eri jatkostyyppiä jännitealueella kv. Nämä ovat teippi-, lämpökutiste-, kylmäkutiste ja push-onjatkokset. Kaikki jatkokset on valmistettu niin, että niissä voidaan käyttää jatkosholkkia, joiden tyyppi on AS, AKS tai KSF. Nykyään ei toimiteta kartiopäillä varustettuja jatkosholkkeja. Eri valmistajilla on tarjota omat ratkaisunsa, jotka on kehitetty ottamaan huomioon esim. tuurnareiät, eristysreunan ja jatkosholkin välinen etäisyys. Huomaa aina jatkosvalmistajan ohjeet, jotka koskevat jatkosholkin maksimipituutta ja -halkaisijaa. Jos olet epävarma tai jos asennusohjeissa ei ole tarvitsemiasi tietoja, ota aina yhteyttä jatkosvalmistajaan. Suuremmilla jännitteillä, esim. 52 ja 84 kv, jatkosholkille asetetaan eri vaatimuksia riippuen jatkoksen rakenteesta ja versiosta. Saatavana on kuitenkin ratkaisuja, joissa käytetään "normaaleja" jatkosholkkeja lisämateriaalin kanssa aina 145 kv:n jännitteeseen asti. PEX-eristetty kaapeli vs. öljyimpregnoitu kaapeli Kun asennetaan ylimenojatkos kaapelien ja öljyhauteessa olevan eristeen ja pexeristeen väliin jännitteen ollessa 12 kv tai enemmän, on käytettävä väliseinällistä jatkosholkkia riippumatta liitosmenetelmästä ja valmistajasta. Jatkosholkeissa tyypeissä AKS ja KSF-M on aina väliseinä. AS-jatkoksiin voidaan tilata väliseinä. Öljyimpregnoitu kaapeli vs. öljyimpregnoitu kaapeli Kun liitetään yhteen kaksi tämän eristetyypin kaapelia, voidaan käyttää tyypin AS, AKS tai KSF jatkosholkkia olipa kyseessä sitten öljyputkijatkos tai "kuiva" kutistejatkos :9

108 Yleistä Muistiinpanot 12:10

109 Elpressin pääkonttori ja tehdas Kramforsissa, ruotsissa. Tytäryhtiöt / myyntiyksiköt Edustajia Selma Solution AB. Kuvat: Polyfoto ja Elpress AB.
