Klapisirkkeli LS400M KÄYTTÖOHJE. Huomio!!! Kiinnitä klapisirkkeli alustaan kiinni 4:llä pultilla ennen käyttöä!

Transkriptio

1 KÄYTTÖOHJE Klapisirkkeli LS400M Huomio!!! Kiinnitä klapisirkkeli alustaan kiinni 4:llä pultilla ennen käyttöä!» Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.» Läs noggrant igenom bruksanvisningen innan du använder apparaten och följ alla angivna instruktioner. Spara instruktionerna för senare behov.» Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.

2 Johdanto Kiitos kun valitsit Norrköping-tuotteen. Toivotamme sinulle turvallista ja miellyttävää työskentelyä laitteen parissa! Lukemalla käyttöohjeet huolellisesti, saat uudesta klapisirkkelistä suurimman mahdollisen hyödyn. Käyttäjä on vastuussa laitteen turvallisesta käytöstä. On ehdottoman tärkeää että käyttäjä lukee ja ymmärtää kaikki käyttö- ja turvallisuusohjeet ennen laitteen asennusta ja käyttöä. Laitetta käytettäessä on noudatettava erityisiä turvallisuusvarotoimia, jotta vältetään loukkaantuminen ja aineelliset vahingot. Tästä syystä lue nämä käyttöohjeet / turvallisuusohjeet huolellisesti. Pidä nämä ohjeet turvallisessa paikassa niin, että tiedot ovat aina käytettävissä. Jos luovutat laitteen muille henkilöille, luovuta mukana nämä käyttöohjeet / turvallisuusohjeet. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka aiheutuvat näiden käyttöohjeiden ja turvallisuusohjeiden noudattamatta jättämisestä. Turvallisuus TUNNE LAITE Lue ja ymmärrä käyttöohje ja laitteeseen liitetyt tarrat. Opi laitteen oikea käyttö ja sen rajoitukset sekä mahdolliset vaaratekijät. ALKOHOLI JA LÄÄKKEET Älä käytä laitetta huumausaineiden, alkoholin tai suorituskykyäsi alentavien lääkeaineiden vaikutuksen alaisena. VÄLTÄ VAARALLISIA OLOSUHTEITA Pidä työskentelyalueesi siistinä ja hyvin valaistuna. Älä käytä laitetta märissä tai kosteissa olosuhteissa ja vältä laitteen altistamista sateelle. Älä käytä laitetta maalinhuurujen, liuottimien tai syttyvien nesteiden läheisyydessä. TARKASTA LAITE Tarkasta laite ennen käynnistämistä. Pidä suojat paikoillaan ja hyvässä kunnossa. Ota tavaksi tarkastaa ettei laitteeseen ole kiinnitetty säätöavaimia ennen käynnistystä. Vaihda vialliset osat ennen käyttöä. PUKEUDU OIKEIN Älä käytä löysiä vaatteita, käsineitä, solmioita, huiveja tai koruja (sormuksia, rannekelloa). Ne voivat tarttua kiinni liikkuviin osiin. Suojaudu pukeutumalla sähköä johtamattomiin hanskoihin ja pitäväpohjaisiin jalkineisiin. Estä pitkien hiusten tarttuminen laitteeseen käyttämällä peittävää pääsuojaa. SUOJAA SILMÄSI JA KASVOSI Sirkkelistä voi lentää silmiin roskia tai muita vierasesineitä, jotka voivat aiheuttaa pysyviä silmävammoja. Käytä aina suojalaseja työskennellessäsi laitteella. Tavallisissa silmälaseissa voi olla iskunkestävät linssit, mutta ne eivät ole turvalliset suojalasit. JATKOJOHDOT Epäsoveltuvien jatkojohtojen käyttö voi aiheuttaa laitteeseen toimintahäiriöitä, jotka voivat johtaa laitteen ylikuumenemiseen. Varmista, että jatkojohdosta tulee riittävästi virtaa laitteelle. Vältä puutteellisesti eristettyjen johtojen käyttöä. Virtajohtojen pitää olla asianmukaisesti suojattuja ja ulkokäyttöön soveltuvia. VARO SÄHKÖISKUJA Käytä maadoitettua jatkojohtoa. Varmista että jatkojohdon kapasiteetti on riittävä. Älä avaa moottorin käynnistyskytkimen laatikkoa. Jos tämä on tarpeellista, ota yhteys pätevään sähkömieheen. Varmista ettet kosketa pistokkeen metallikärkeä kun irrotat pistokkeita.

3 Turvallisuus PIDÄ VIERAILIJAT JA LAPSET LOITOLLA Vain yksi henkilö kerrallaan saa käyttää laitetta. Muiden tulee pysyä turvallisella etäisyydellä, etenkin silloin kun laite on käynnissä. Älä anna kenenkään auttaa sinua irrottamaan jumittunutta halkoa. ÄLÄ YLIKUORMITA SIRKKELIÄ Laite toimii parhaiten oikealla nopeudellaan. Käytä laitetta vain sen oikeaan käyttötarkoitukseensa. ÄLÄ KURKOTA Lattia ei saa olla liukas. Pidä kone aina asianmukaiselle jalustalle kiinnitettynä. Älä ikinä seiso koneen päällä. Vakava vamma voi aiheutua, jos terä on kallistunut tai jos leikkausterää on vahingossa kosketettu. Älä varastoi mitään koneen yläpuolelle tai lähelle sitä, missä jokin saattaisi osua terään ja vahingoittaa jotakin. VARO ONNETTOMUUKSIA Älä syötä materiaalia ennen kuin terä on saavuttanut täyden pyörimisnopeuden. Pidä kädet loitolla liikkuvista osista. SUOJAA KÄTESI Pidä kätesi loitolla terästä ja materiaaliin tulevista halkeamista, ne voivat yllättäen sulkeutua ja murskata kätesi. Älä irrota tukoksia käsin. ÄLÄ JÄTÄ KONETTA YKSIN SAHAAMAAN Poistu koneen luota vasta kun terä on kokonaan pysähtynyt. VIRRAN POISKYTKEMINEN Irrota sähköjohto kun laite ei ole käytössä, aina ennen säätöä, osien vaihtoa, puhdistusta ja muita toimenpiteitä. Katso neuvo aina ennen huoltotöitä teknisestä ohjekirjasta. HUOLLA SIRKKELI HUOLELLISESTI Pidä kone puhtaana ja huollettuna parhaimman ja turvallisimman lopputuloksen saamiseksi. TEE TYÖTILAT LAPSILTA SUOJATUIKSI Lukitse työtilat. Kytke pois päävirta. Säilytä halkomakonetta poissa lasten ulottuvilta. HUOMIOI SEURAAVAT RISKIT: Laitteen käyttö voi aiheuttaa seuraavanlaisia vammoja: Vammat jotka aiheutuvat pyöriviin osiin koskemisesta Vammat jotka aiheutuvat leikkuuterän häiriöistä Todennäköisimmin vahinko tapahtuu: Työskentelyalueella Pyörivien koneenosien lähistöllä Huolimatta asianmukaisten turvaohjeiden noudattamisesta ja suojalaitteiden käytöstä, joitain riskejä ei voida välttää. Näitä ovat: Kuulovammat Suojaamattomien leikkuuosien aiheuttamat onnettomuudet Loukkaantumisen mahdollisuus terää vaihdettaessa Sormien puristumisen riski suojia avattaessa A Suositukset turvalliseen työskentelyyn laitteella: B Tiedosta halkojen enimmäis- ja vähimmäispituudet joita laite on tarkoitettu leikkaamaan. C Asennus- ja huoltotoimenpiteet pitää suorittaa asianmukaisesti

4 Turvallisuus D Terien läpimitan ja paksuuden tulee olla koneeseen soveltuvia E Koneessa saa käyttää vain teriä jotka ovat EN 847-1:1997 -mukaisia F Sisätiloissa laitetta käytettäessä tulee käyttää pölynpoistoa G Käytä vikavirtasuojakytkintä (RCD) ASETUKSET JA YLLÄPITO Ennen käyttöä tulee tarkastaa ovatko seuraavat osat kunnossa: ulompi ja sisempi teräsuoja, vasen ja oikea sivupöydän liikkuva suoja, sisempi ja ulompi laippa ja terä. B Tarkasta käynnistämisen jälkeen: työnnä liikkuva työpöytä eteen, osuvatko sivupöytien liikkuvat suojat sisempiin ja ulompiin teriin? C Katkaise virta käytön jälkeen. Varastoi laite kuivaan ja puhtaaseen tilaan. TURVALLINEN TYÖTAPA Kaikkien käyttäjien tulee olla: A Koulutettuja laitteen käyttöön ja säätöön B Opastettuja meluvaaroista: 1) terä joka vähentää meluhaittoja 2) terä ja laitteen huolto C Opastettuja pölyvaaroista.: 3) materiaalin koostumus 4) altistuminen 5) osien oikea säätö 6) käytä pölynpoistoa jos mahdollista On tärkeää että: D Laite seisoo tukevalla ja tasaisella alustalla, laite on hyvin huollettu eikä siinä ole vieraita esineitä E Työalue on valaistu F Puumateriaali sijaitsee käyttäjän lähellä On tärkeää, että käyttäjä: G Käyttää työntökeppiä jotteivat kädet ole liian lähellä terää H Käyttää asianmukaisia suojavarusteita kuten; 1) kuulosuojaimia 2) hengityssuojainta 3) käsineitä kun suoritat terän huoltotöitä I Materiaalia ei poikkisahata sahapöytätilassa J Laite sammutetaan kun se jätetään valvomatta K Viat korjataan heti havaittaessa L Käyttäjä omaksuu turvallisen tavan puhdistamiseen, tukosten poistoon ja huoltoon M Käyttäjä noudattaa valmistajan ohjeita koskien käyttöä, säätöä ja terien korjausta N Valitaan sopiva veitsi joka estää takaisiniskut O Huomioi terien maksiminopeuden P Käytetään oikein teroitettuja teriä

5 Turvallisuus Q Varmista, että prikat ja kararenkaat soveltuvat käyttötarkoitukseensa R Älä poista leikkuujätettä koneen käydessä S Varmista, että kaikki suojat ja turvavarusteet ovat kunnossa HUOMIO! Jos virtalähde on huonokuntoinen voi häiriöitä esiintyä, esim. valojen välkkyminen. Ota tarvittaessa yhteys ammattilaiseen. Käyttöolosuhteet Tämä halkaisukone on tarkoitettu kotikäyttöön. Laitteen suositeltu käyttölämpötila on +5ºC-40ºC eikä sen käyttöä suositella yli 1000m korkeudessa merenpinnasta. Mikäli käytät konetta lämpimämmissä olosuhteissa, pidä konetta jäähdyttävä tauko riittävän usein. Kosteusprosentin tulisi olla alle 50 % 40ºC:n lämpötilassa. Tekniset tiedot Malli LS400M Jännite 230V~50Hz Max. teho 2200W / 1500W Leikkuukapasiteetti Ø 30mm - Ø 135mm Terän koko Ø 405mm x 3.2mm x 32T Terän keskireikä Ø30mm Suojausluokka IP54 Terän max. pyörimisnopeus 2800 min-1 Terän pysähtymisaika 6 sekuntia Paino (netto/brutto) 38 / 41kg Laitteen mitat (mm) 940 x 700 x 1250 Pakkauksen mitat (mm) 1000 x 845 x 300/100 SÄHKÖVAATIMUKSET 400V 3~/230 Volt~50Hz moottorillaan, laite tulee kytkeä tavalliseen 400V±10% tai 230V±10%/50Hz virtalähteeseen. Liitä 400V/230V johdolla jonka vähimmäishalkaisija on 1.5mm2. Virransyöttö toimii ohjauskytkimen kautta joka on sähköisesti kytketty virtalähteen ja moottorin välille. LWA=93dB(mitattu arvo) Epävarmuus K=4dB Mitattu ENO 3746:1995 mukaisesti Ilmoitetut arvot ovat mittaustuloksia eivätkä välttämättä vastaa täysin käytössä syntyviä arvoja. Arvot ovat suuntaa antavia eivätkä tarkkoja altistusarvoja. Melualtistukseen vaikuttavat monet tekijät kuten tila, muut melunlähteet jne. Sallitut altistustasot voivat myös vaihdella maakohtaisesti. Näiden tietojen avulla käyttäjä voi kuitenkin arvioida lisäsuojauksen tarpeen.

6 Tekniset tiedot HUOMIO! Jos virtalähde on huono, voi laitteen käynnistäminen aiheuttaa jännitteen laskemisen joka voi ilmetä esimerkiksi lamppujen vilkkumisena. Ota yhteys sähkömieheen ongelmatapauksissa. KYTKENTÄKAAVIO L N PE IN O/I A1 OUT RJ RJ HO HI PE C

7 Osaluettelo Liukuva tuki Työpöytä Moottori Sisempi teräsuoja Ulompi teräsuoja Tukijalka On/Off-kytkin Mittatikku Lukitusnuppi Suojalevy Kahva Ohjauspelti

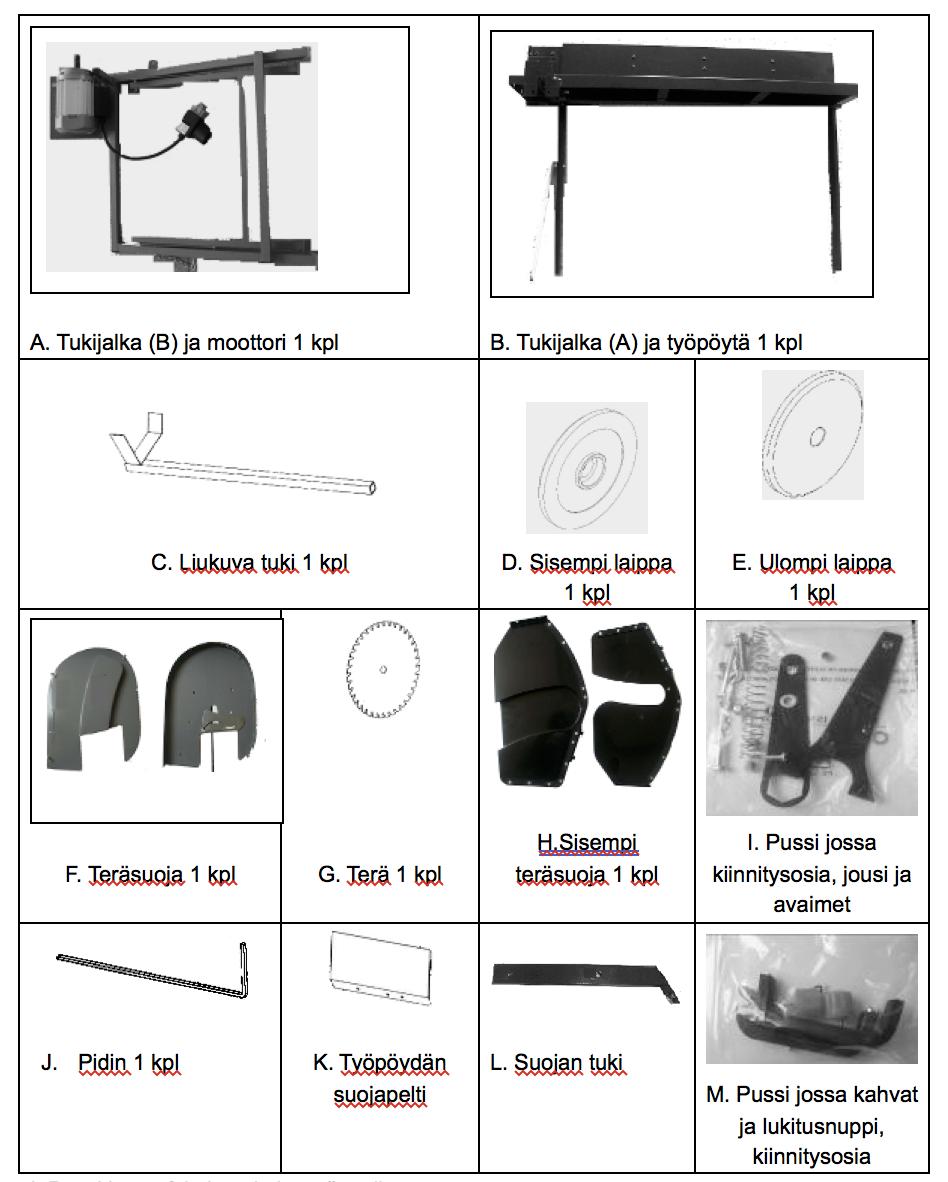

8 Kokoaminen 1. Pakkauksen purkaminen Vaara! Puuttuvat osat aiheuttavat vaaratilanteen! Kokoa kaikki osat ennen laitteen käynnistämistä, muuten voi aiheutua vaaratilanne. Älä liitä laitetta virtalähteeseen kootessa, säätäessä ja asentaessa. Poista kaikki osat varoen pakkauksesta ja aseta laite tukevalle alustalle, tarkasta osaluettelon avulla ettei osia puutu. Älä käytä laitetta jos jokin osa puuttuu, muuten voi aiheutua vammoja. Älä hävitä pakkausmateriaalia ennen kuin olet todennut laitteen käyttökuntoiseksi. Huomio: Älä liitä laitetta virtalähteeseen ennen kuin olet todennut, että kaikki osat ovat tallella ja ehjiä. 2. Osat

9 Kokoaminen

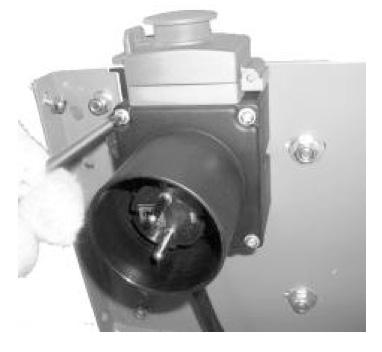

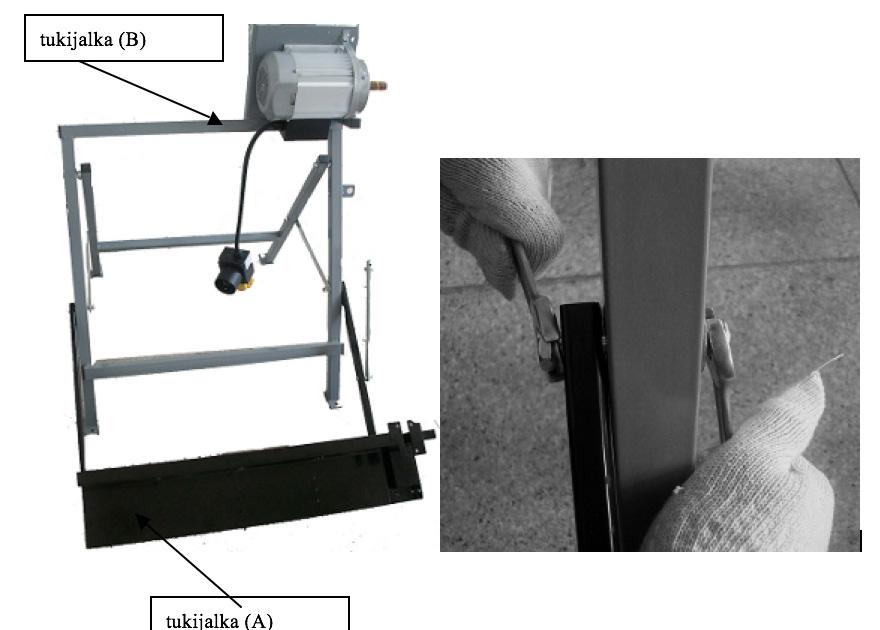

10 Kokoaminen 3. Virtaliitäntä Vaara! Korkeajännite Käytä seuraavanlaista virtalähdettä: - Oikein asennettu, maadoitettu, testattu - Jännitteen ja taajuuden tulee vastata tyyppikilven arvoja - Sulakesuojaus ja vikavirtasuojakytkin 30 ma - Järjestelmän impedanssi Zmax. liitoskohdassa max 0.35 Ohm Huomaa: Ota yhteys sähkömieheen mikäli sinulla on lisäkysymyksiä. Aseta virtajohto siten, ettei se häiritse työtä eikä vahingoitu. Suojaa johto teräviltä esineiltä, kuumuudelta ja kemikaaleilta. Käytä vain kumipäällysteisiä jatkojohtoja joiden kapasiteetti on riittävä. Älä irrota pistoketta sähkörasiasta johdosta vetäen. 4. Asennus Vaihe 1 Tukijalka B Tukijalka A 1. Kohdista tukijalan (A) kaksi reikää tukijalan (B) kahteen reikään, käytä kahta pulttia (M8X60), 4 litteää prikkaa (Ø8) ja 2 lukkomutteria (M8) kiinnittääksesi nämä jalat toisiinsa, jätä kokoonpano makaamaan maahan. 2. Asenna kytkin moottoripeltiin neljällä pultilla (M4X55) ja neljällä prikalla (Ø4).

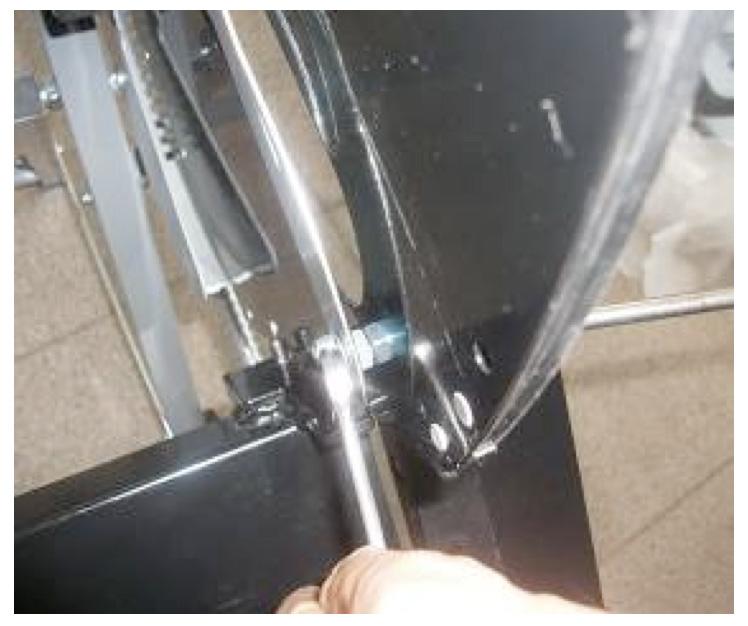

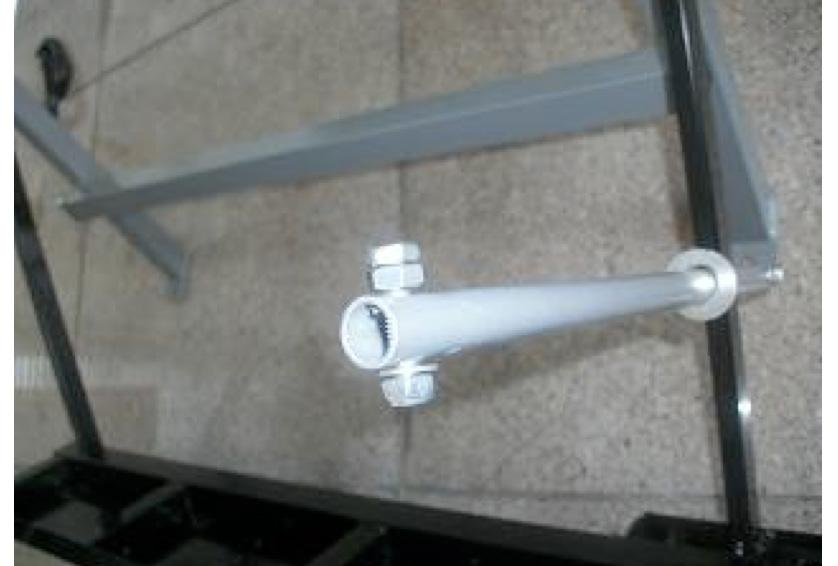

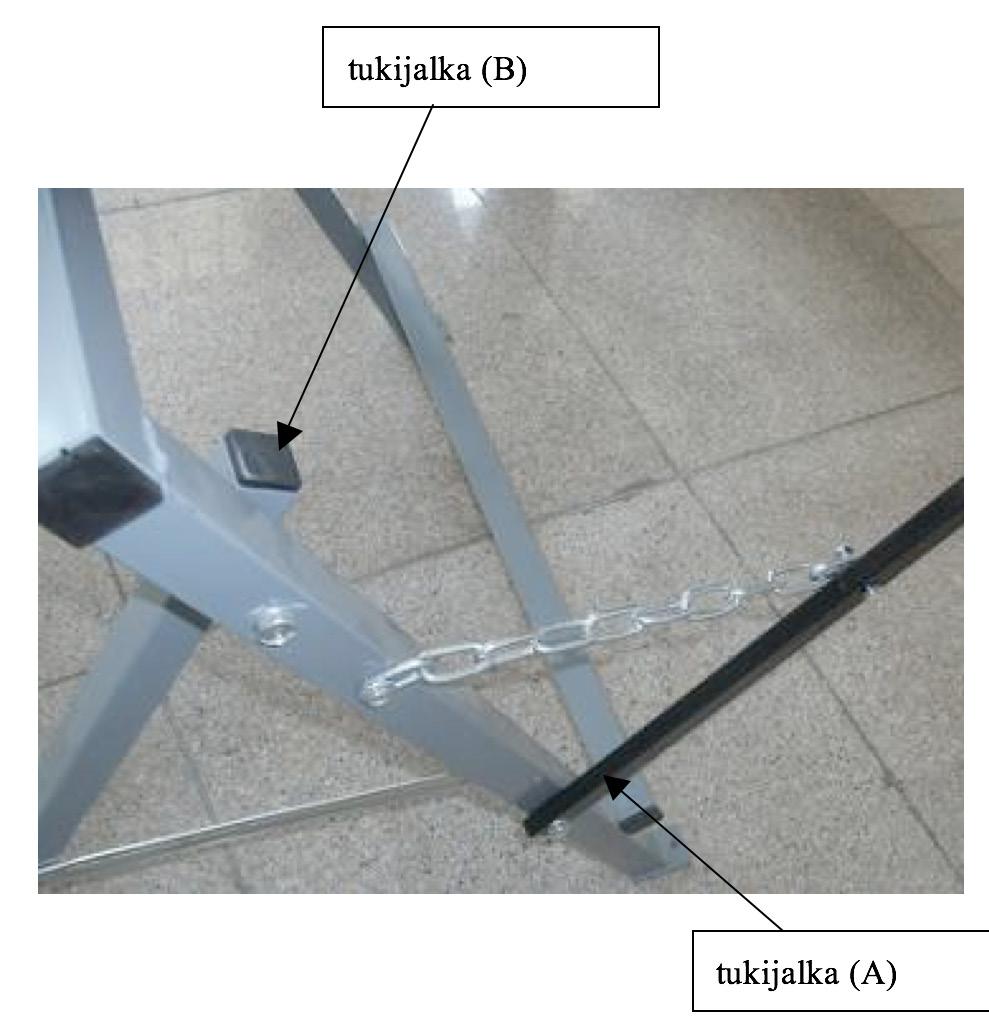

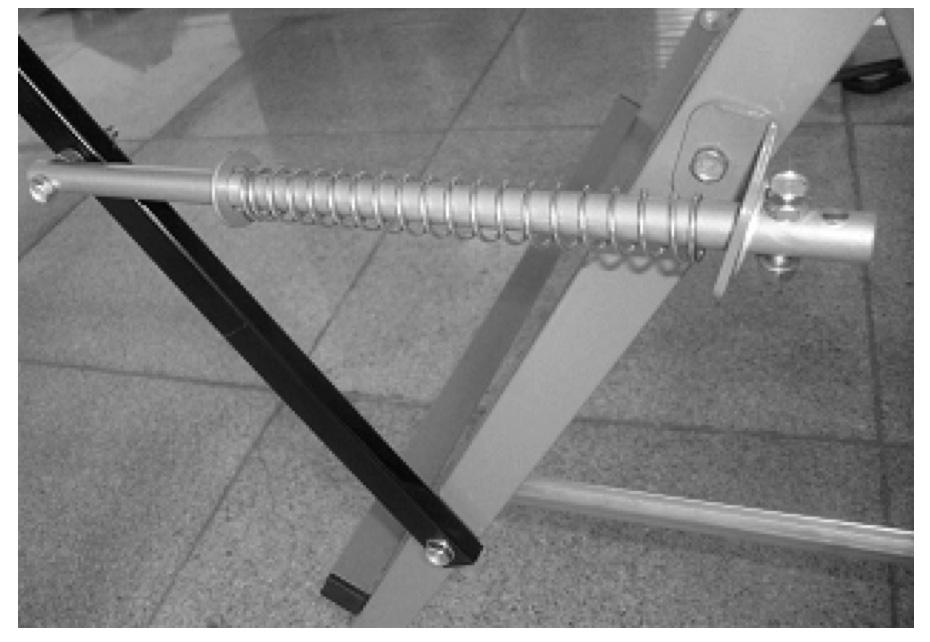

11 Kokoaminen Vaihe 2 1. Löysää pulttia, litteää prikkaa ja lukkomutteria jousiohjainputkessa. 2. Aseta jousi ja prikka jousiohjainputkeen, paina tukijalka (A) kohti terää ja aseta jousiohjainputki tukijalan (B) reikään ja kiinnitä pultilla (M6x25 sis. mutteri), litteällä prikalla(ø6), lukkomutterilla (M6) Tukijalka B Tukijalka A 3. Kiinnitä ketju tukijalkaan (B) ja (A) pultilla (M6X25), prikalla (Ø6) ja lukkomutterilla (M6). 4. Paina tukijalkaa (A) monta kertaa, varmista, että jalka (A) palaa alkuperäiseen asentoonsa automaattisesti. 5. Kiinnitä kaksi kahvaa neljällä ruuvilla M5x8.

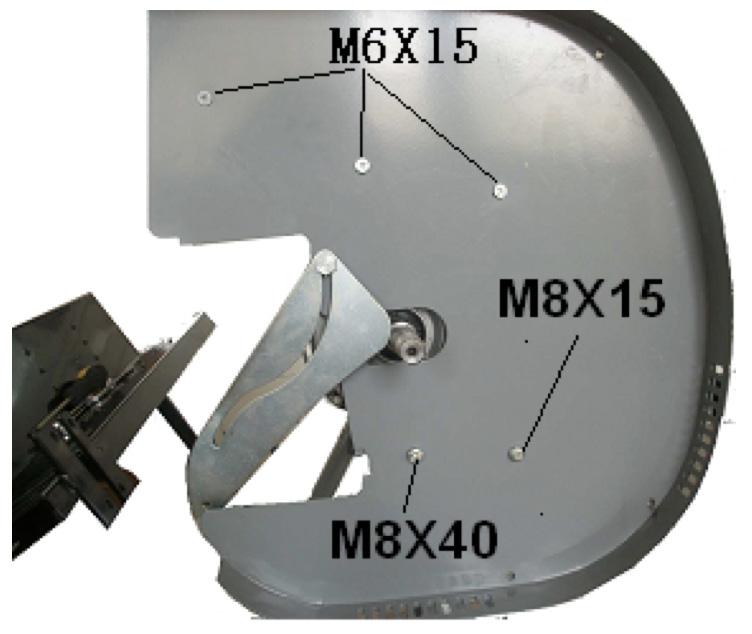

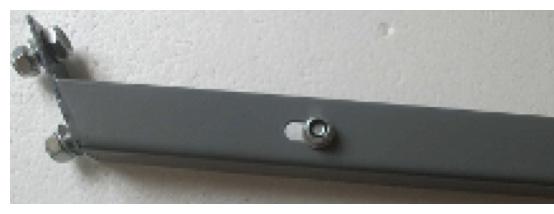

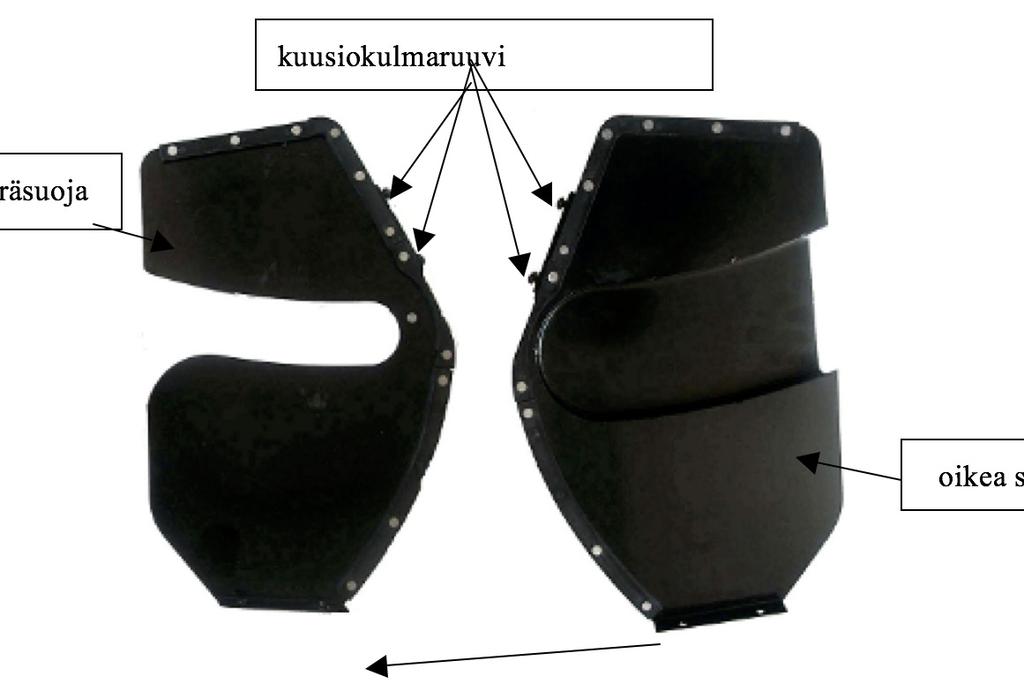

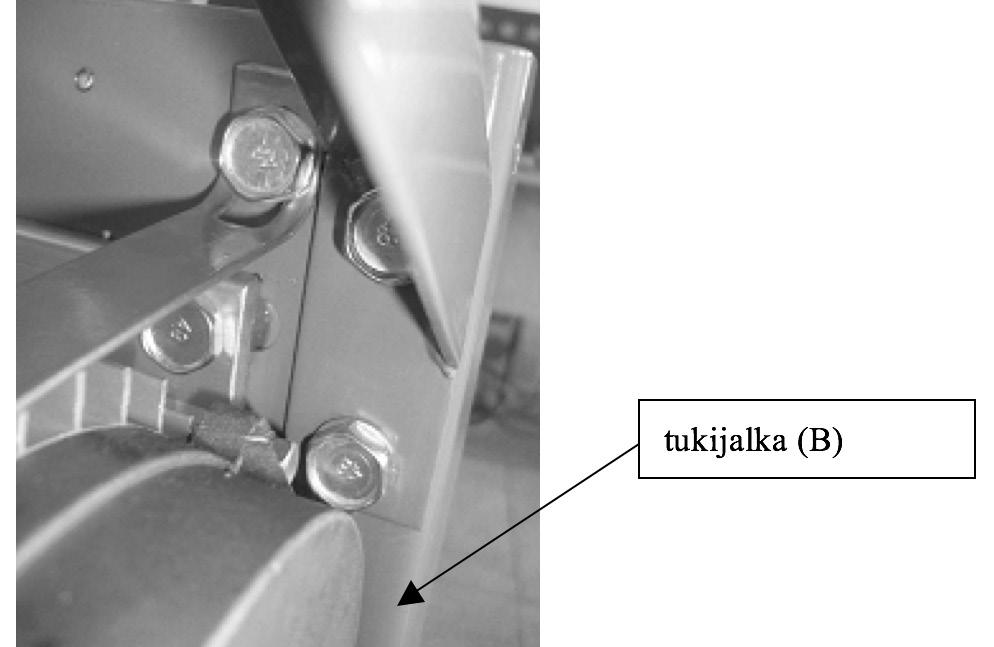

12 Kokoaminen Vaihe 3 Tukijalka B 1. Löysää kaikkia pultteja, litteitä prikkoja ja lukkomuttereita ohjaintuessa. 2. Kohdista ohjaintuen kaksi reikää moottorin tukijalan (B) metallilevyn kahteen reikään, kiinnitä nämä kahdella pultilla (M8x15), 4 litteällä prikalla (Ø8) ja 2 lukkomutterilla (M8). Kuusiokulmaruuvi Vasen sisempi teräsuoja Oikea sisempi teräsuoja 3. Asenna ulompi vasen teräsuoja tukijalkaan (B) ja suojatukeen kolmella ristipääruuvilla (M6x15), kolmella litteällä prikalla (Ø6), kolmella lukkomutterilla (M6), ruuvilla (M8x40), ruuvilla (M8X15) ja kahdella lukkomutterilla (M8). 4. Löysää sisemmän teräsuojan 4 kuusiokulmaruuvia. Lukkomutteri Kuusiokulmaruuvi Ohjauslevy 5. Kokoa vasen sisempi teräsuoja tukijalkaan (A) kahdella kuusiokulmaruuvilla (M6x12). 6. Vasempaan ulompaan teräsuojaan on asennettu valmiiksi ohjauslevy 10). Löysää lukkomutteria (M5) vasemmassa sisemmässä teräsuojassa

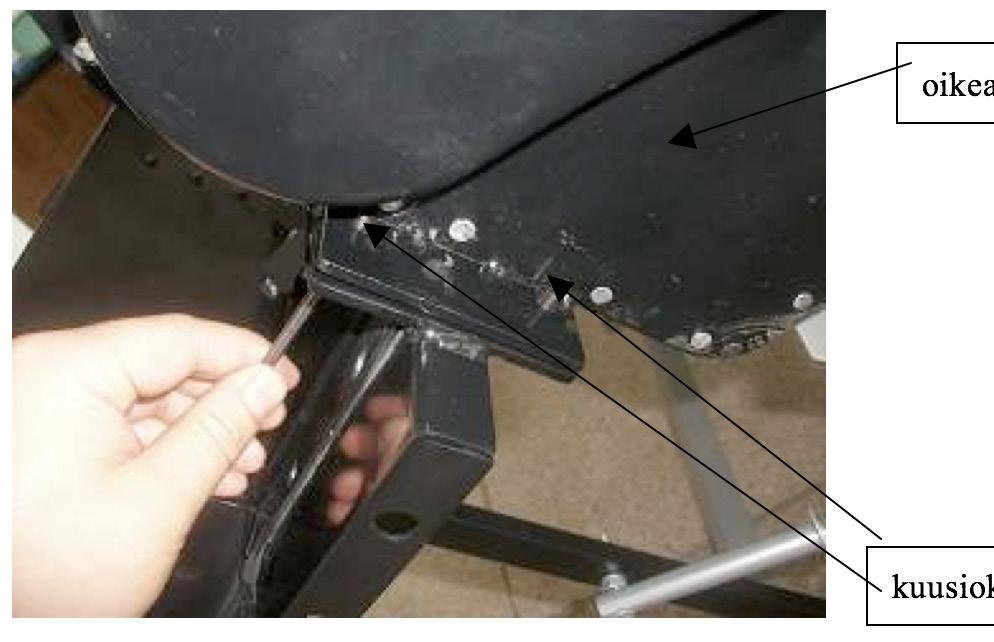

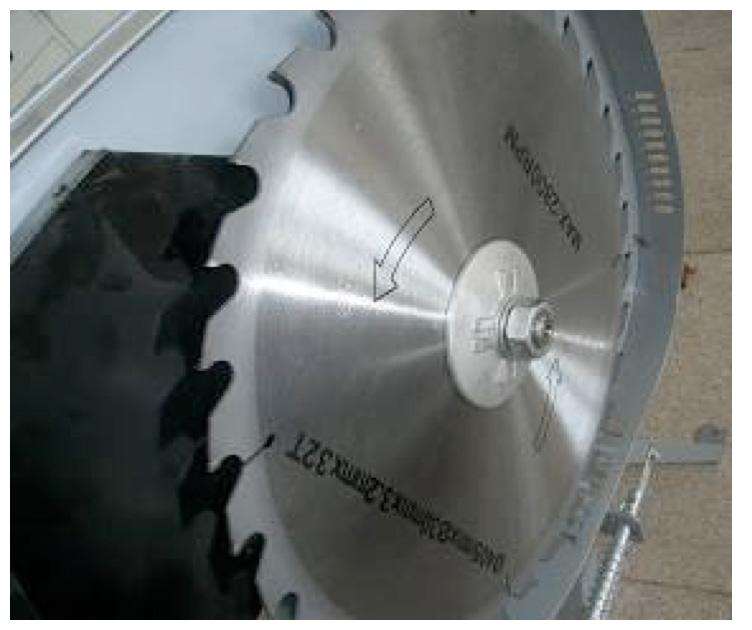

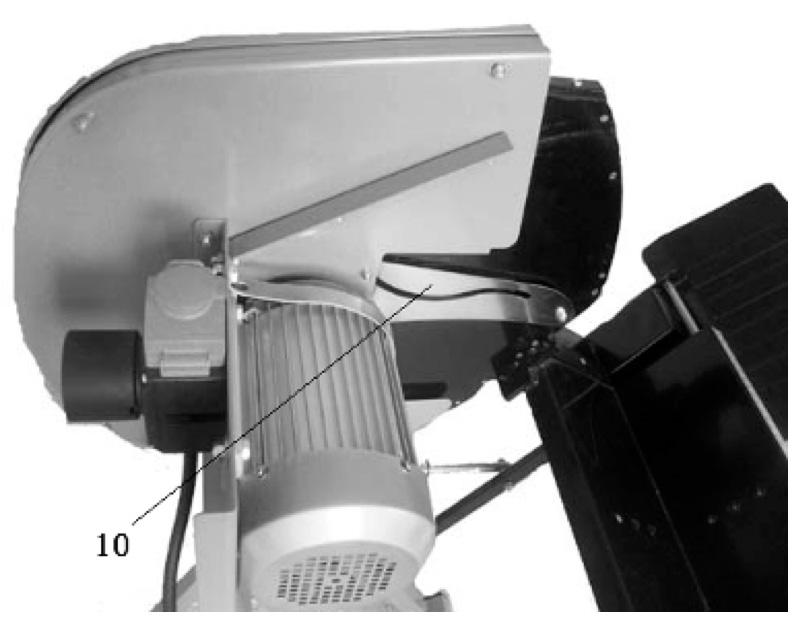

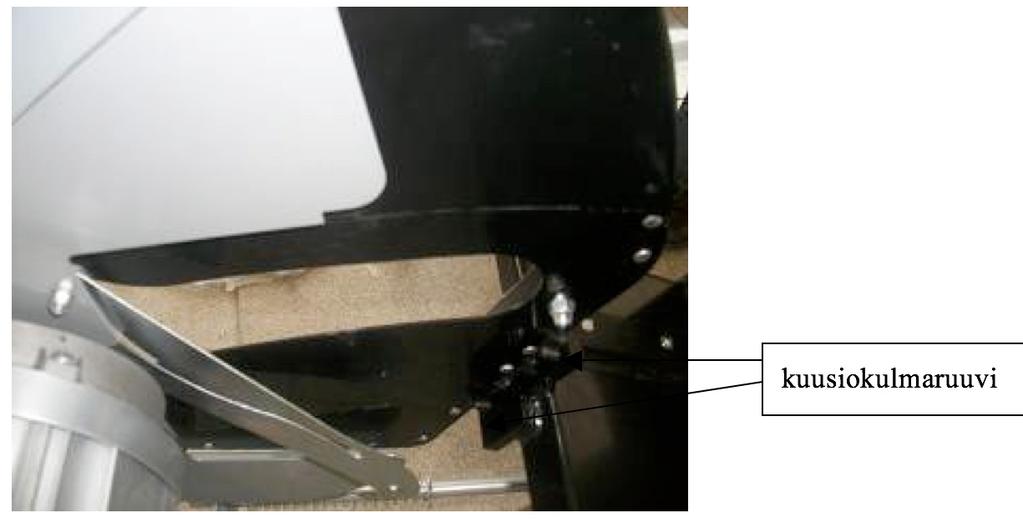

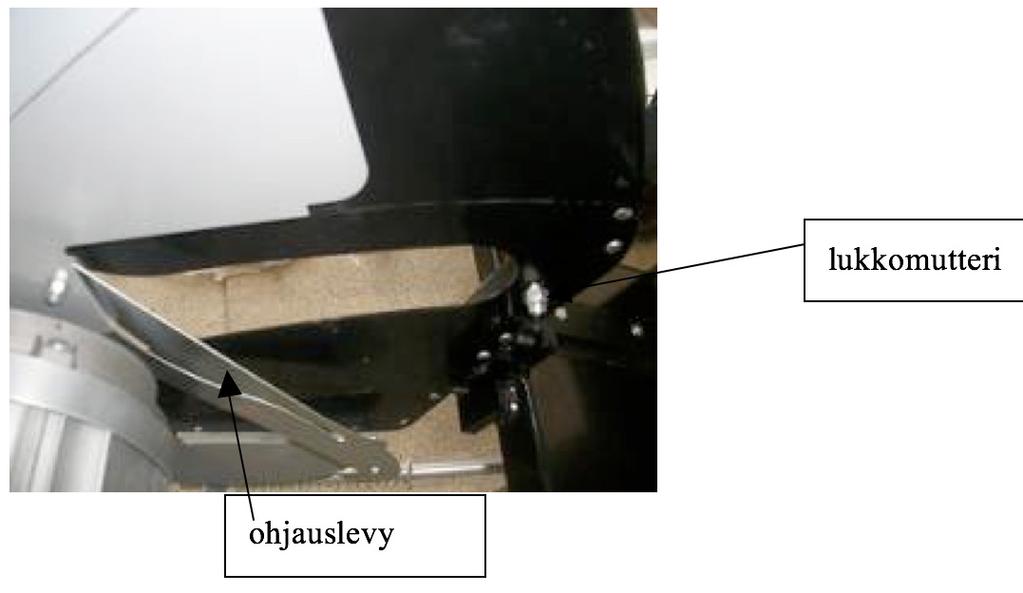

13 Kokoaminen 7. Asenna sitten tämä ohjauslevy (10) vasempaan sisempään teräsuojaan, kiinnitä lukkomutteri (M5), ÄLÄ kiristä ruuvia loppuun saakka. 8. Paina tukijalkaa (A) terää kohti ja varmista, että ohjauslevyn käyttö sujuu helposti. 9. Laita sisempi laippa, terä, ulompi laippa ja mutteri moottorin akseliin. Pitele ulompaa laippaa avaimella ja kiristä mutteri toisella avaimella. Huomio: Terän pyörimissuuntamerkin tulee vastata laitteen pyörimissuuntamerkkiä. Oikea sisempi teräsuoja Kuusiokulmaruuvi 10. Kokoa oikea sisempi teräsuoja tukijalkaan (A) kahdella kuusiokulmaruuvilla (M6x12). 11. Kiinnitä sisempi teräsuoja kahdella ruuvilla (M5x12), kahdella jousiprikalla (Ø5), jätä ruuvit hieman löysälle. 12. Paina tukijalkaa (A) kohti terää ja varmista, että terä on keskellä sisempää teräsuojaa, käännä terää käsin varmistaaksesi ettei se koske mihinkään muihin osiin. 13. Kiristä kaikki ruuvit kiinni asti.

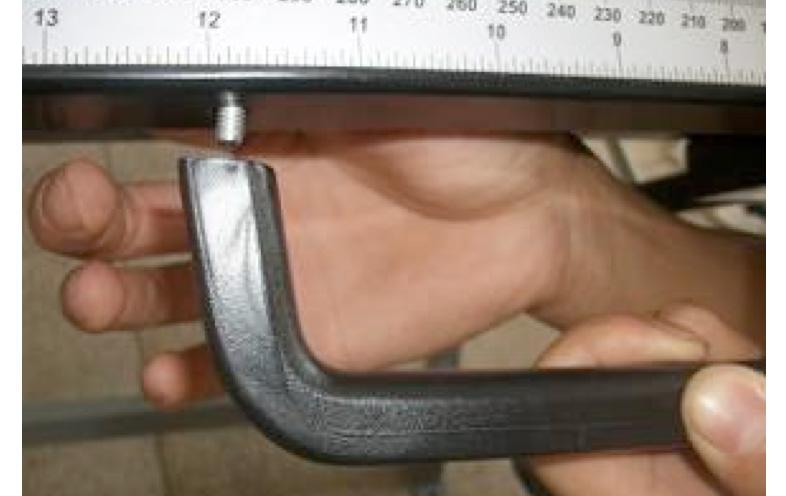

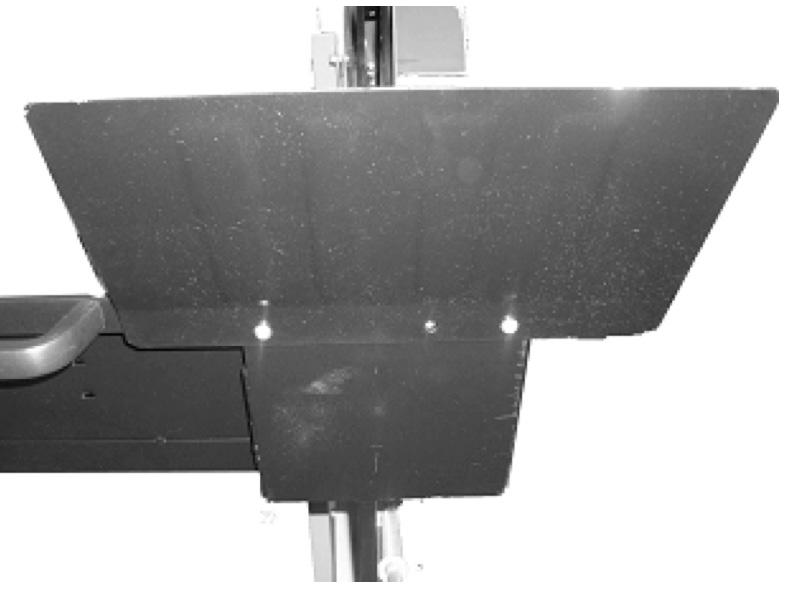

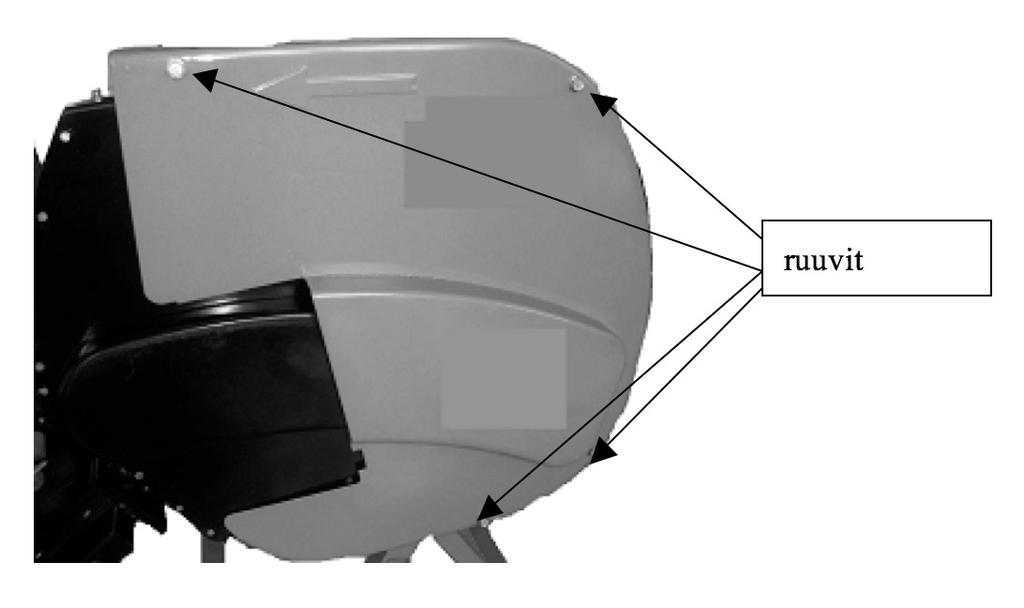

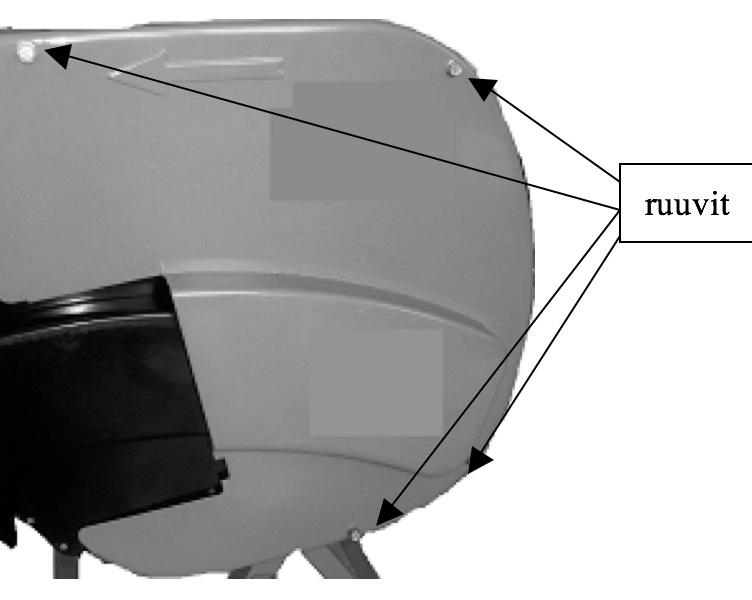

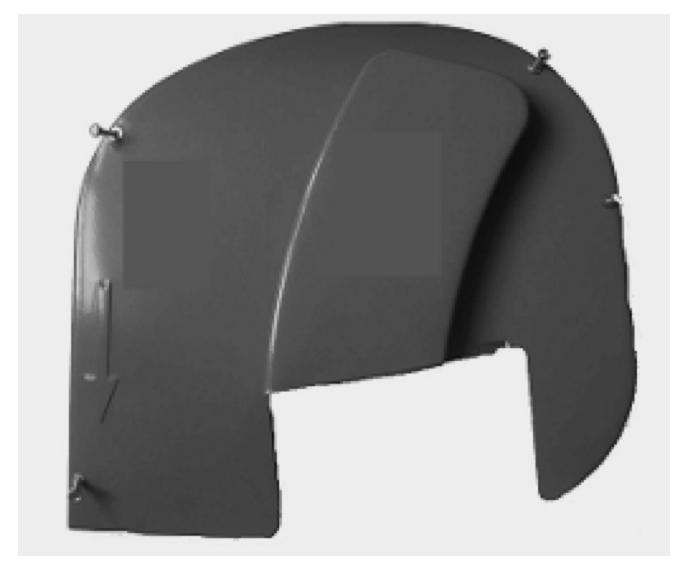

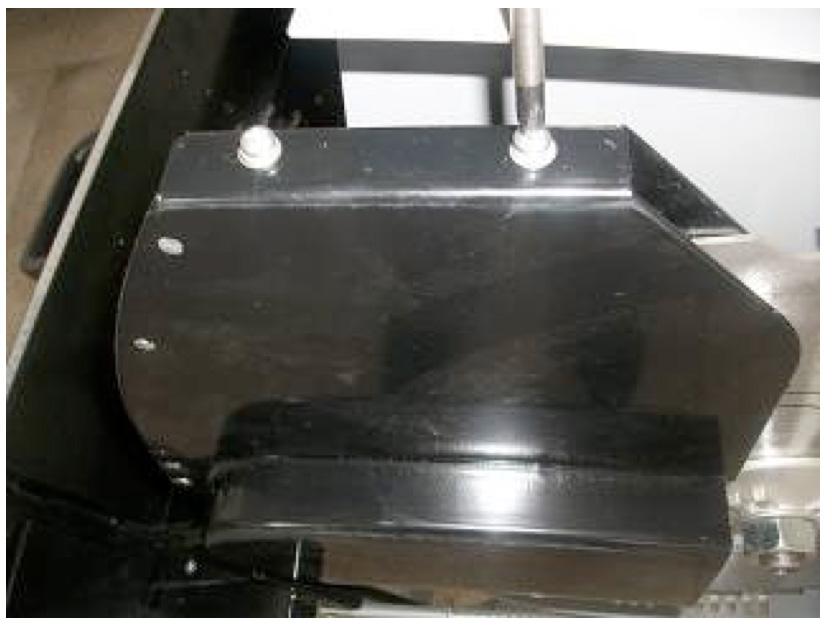

14 Kokoaminen Vaihe 4 Ruuvit 1. Löysää kaikki 4 ruuvia, prikkaa, lukkomutteria oikeassa ulommassa teräsuojassa. 2. Asenna oikea ulompi teräsuoja vasempaan ulompaan teräsuojaan neljällä ruuvilla (M6X50), 4 prikalla (Ø5) ja 4 lukkomutterilla (M6.) 3. Kokoa suojapelti työpöydälle kahdella ristipääruuvilla (M6X8) Vaihe 5 Tukijalka A Tukijalka B Aseta liukuva tuki (1) tukijalkaan (A), tuen tulisi liukua tukijalalla (A) jouhevasti. 2. Kiinnitä lukitusnuppi (12). 3. Aseta mittatikku (9) tukijalkaan (A), tuen tulee liikkua tukijalalla (A) jouhevasti. 4. Kiinnitä lukitusnuppi (11).

15 Käyttö Lue nämä turvaohjeet ennen koneen käyttöä! Lue myös ohjekirjan alussa olevat ohjeet! HUOMAA: Ennen käyttöä, kiinnitä jalusta tukevasti alustaan neljällä pultilla (M8x20)! Älä käytä laitetta, mikäli sitä ei ole kiinnitetty alustaan. Viallinen ja puutteellisesti asennettu klapisirkkeli on vaarallinen! Tarkasta seuraavat asiat ennen työskentelyn aloittamista: 1. Terä (hyvin asennettu? vahingoittumaton? terävä? riittävällä etäisyydellä muihin osiin?) 2. Teräsuoja (vahingoittumaton? riittävällä etäisyydellä terään?) 3. Työpöytä (tulee palautua automaattisesti alkuperäiseen asentoonsa) 4. Virtajohto, pistoke ja virtakytkin (ammattilaisen tulee vaihtaa jos vaurioituneet) 5. Moottorijarru (pitää pysäyttää laite 10 sek sisällä sammuttamisesta)

16 Käyttö Puupölyn hengittäminen on vaarallista! Tiettyjen puulajien (esim. tammi ja pyökki) pöly on vaarallista hengitettynä: 1. Työskentele ulkona 2. Älä anna pölyn levitä suurelle alueelle. 3. Poista pölykertymät (ei paineilmalla!) 4. Huomaa: laite on suunniteltu siten, että poistoilman nopeus on 20 ms kuiville lastuille ja 28 ms märille (kosteus yli 18 %). Puutteellisten suojavarusteiden aiheuttamat vaaratilanteet! 1. Käytä sopivia turvavarusteita jotka suojaavat putoavilta kappaleilta. 2. Suojaa pitkät hiukset. 3. Käytä suojalaseja. 4. Käytä hengityssuojainta. 5. Käytä tukevia turvakenkiä. 6. Vaatteesi tai hiuksesi eivät saa koskea pyöriviin osiin (älä käytä löysiä vaatteita tai somisteita, suojaa pitkät hiukset). Liikkuvien osien aiheuttamat vaarat! 1. Älä käytä laitetta ilman jotakin suojaa. 2. Pidä turvallinen etäisyys liikkuviin osiin. 3. Älä poista jätettä käsin terän läheltä. 4. Syötä materiaali aina syöttökaukalolla. 5. Pitele syöttökaukaloa molemmin käsin sen kahvasta. 6. Ota oikea asento: Laitteen edessä; poissa leikkuulinjalta. 7. Palauta työpöytä kokonaan takaisin alkuasentoonsa työskentelyn jälkeen. Lentävän materiaalin aiheuttamat vaaratilanteet! 1. Käyrä materiaali tulee asettaa käyrä puoli kohti terää. 2. Älä jumita materiaalia. 3. Älä yritä pysäyttää terää työntämällä materiaalia sen kylkeen. 4. Käytä teräviä teriä. 5. Tarkasta ettei materiaali sisällä vieraita esineitä. 6. Älä sahaa montaa kappaletta samanaikaisesti älä myöskään sahaa nippuja. Sahaaminen 1. Käynnistä laite ja anna moottorin saavuttaa täysi nopeutensa. 2. Aseta puu työpöydälle. 3. Sahataksesi, paina työpöytää molemmin käsin kohti terää: Käytä vain sen verran voimaa ettei moottorin nopeus laske Paina työpöytää pysäyttimeen saakka.

17 Käyttö 4. Palauta työpöytä kokonaan alkuasentoonsa. Huomaa! Jos materiaali ei ole sahautunut kokonaan läpi, käännä se ja toista toimenpide toiselta puolelta. 5. Poista sahattu materiaali kaukalosta tee seuraava sahaus 6. Sammuta laite jos et enää sahaa. Ylläpito ja huolto Vaara! Ennen huoltoa: Sammuta laite Anna terän pysähtyä kokonaan Irrota pistoke 1. Tarkasta huollon jälkeen kaikkien turvavarusteiden toiminta. 2. Vaihda vaurioituneet osat, etenkin turvavarusteet. Käytä vain alkuperäisosia. 3. Kaikki huoltotyöt joita ei mainita tässä osiossa, tulee suorittaa ammattilaisen toimesta. Terän vaihtaminen Vaara! Terä voi olla kuuma sahaamisen jälkeen palovamman riski! Annan kuuman terän jäähtyä. Älä puhdista terää syttyvillä nesteillä. Käytä käsineitä käsitellessäsi terää. Huomioi kootessa terän pyörimissuunta. 1. Löysää kaikki ruuvit, prikat ja lukkomutterit oikeassa ulommassa teräsuojassa. Poista teräsuoja. Ruuvit

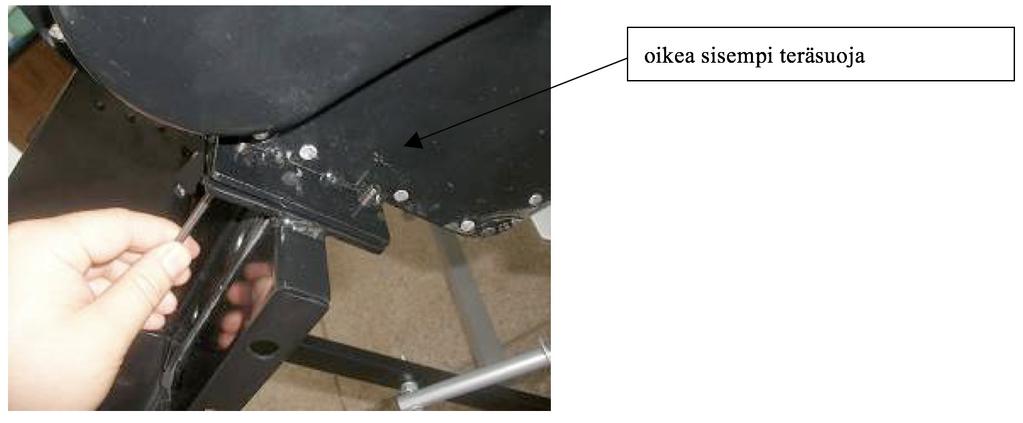

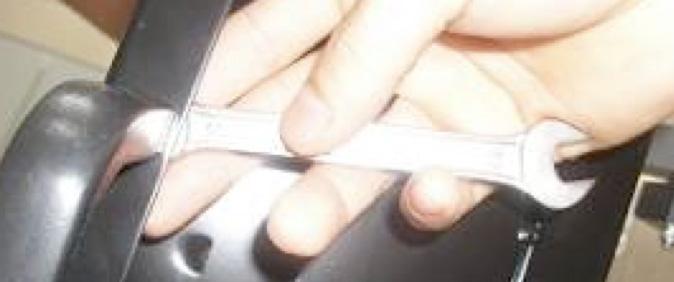

18 Ylläpito ja huolto 2. Löysää kaksi ruuvia, 2 jousiprikkaa ja kaksi prikkaa sisemmässä teräsuojassa. 3. Löysää kaksi kuusiokulmaruuvia oikeassa sisemmässä teräsuojassa. Oikea sisempi teräsuoja 4. Pitele ulompaa laippaa (14) avaimella ja löysää mutteria (13) avaimella

19 Ylläpito ja huolto 5. Poista mutteri (13) ja ulompi laippa (14) karasta. 6. Ota terä (15) karasta. 7. Puhdista seuraavat kiinnityspinnat: kara, sisempi laippa, sahan terä, ulompi terälaippa ja mutteri Vaara! Älä käytä puhdistusaineita jotka voivat vaurioittaa materiaalia. Älä puhdista terää syttyvillä nesteillä. 8. Asenna uusi terä (15), huomioi pyörimissuunta. Vaara! Käytä teriä jotka ovat yhdenmukaisia standardin EN kanssa väärät osat ovat vaarallisia. Älä käytä HS tai HSS teriä, vaurioituneita teriä tai katkaisuteriä Huolto Aina 50 käyttötunnin jälkeen: Tarkista kaikki ruuvikiinnitykset, kiristä jos tarpeen. Tarkista terän sijanti, kulumat ja terävyys. Poista sakat teräsuojien sisältä. Varastointi Vaara! Varastoi laite seuraavalla tavalla: siten etteivät sivulliset voi sitä käynnistää ja siten, ettei kukaan voi vahingoittua Varoitus! Älä varastoi ulkona kosteassa paikassa. Huomaa: Asenna aina kuljetustuki ennen siirtoa. Suojaa terä ruosteenestospraylla ennen pidempää varastointia. Ympäristönsuojelu Tämä merkki osoittaa, että tätä laitetta ei saa hävittää talousjätteen mukana missään EU-maassa. Ympäristö- ja terveyshaittojen välttämiseksi on laite kierrätettävä asianmukaisesti, jotta materiaaleja voidaan kierrättää mahdollisimman hyvin. Kun haluat hävittää käytetyn laitteen, käytä siihen tarkoitettuja kierrätys - ja keräyspalveluita.

20 Räjäytyskuva

21 Räjäytyskuva, osaluettelo Nro Nimi Kpl Nro Nimi Kpl 1 ON/OFF-kytkin 1 32 Kahva 2 2 Ristipääruuvi M4 55 M Pultti M5 8 M Sahanterän suojakotelo 1 34 Mutteri M5 4 4 Ristipääruuvi M Tukijalka työpöydällä 1 5 Sisempi laippa 1 36 Liukuva tuki 1 6 Sahanterä 1 37 Litteä aluslaatta Ulompi laippa 1 38 Kettinki 1 8 Litteä aluslaatta Tukijalka moottorilla 1 9 Mutteri M Mutteri M Suojakansi 1 41 Muovinen päätysuoja (pieni) 3 11 Irroitettava ohjauslevy 1 42 Muovinen päätysuoja (iso) 2 12 Ruuvi M Moottori 1 13 Mutteri M Pultti M Litteä aluslaatta M Pultti M Irroitettava suojus (oikea) 1 46 Ruuvi M Irroitettava suojus (vasen) 1 47 Ruuvi M Mittatikku 1 48 Ruuvi M Pultti M Aluslaatta Litteä aluslaatta Ruuvi M Mutteri Ruuvi M Jousilautanen 1 52 Ruuvi M Palautusjousi 1 53 Alasuoja 1 23 Ohjausputki 1 54 Ruuvi M Pultti M Ruuvi M Tukilevy jalustalle 2 56 Ruuvi M Pultti M Moottorin kiinnityslevy 1 27 Mutteri M Ruuvi M Suojalevy 1 59 Ruuvi M Lukitusnuppi M Aluslaatta Ristipääruuvi M Muovinen suoja 2 31 Tukijalka irto-osa 1

22 Takuu Tuotteella on 12kk takuu sen ostopäivästä. Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti tai takuukuitti tuotteesta. Takuu ei ole voimassa, mikäli kone on avattu, siihen on vaihdettu osia, sitä on korjattu tai sen rakennetta on muutettu. Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta tai klapisirkkelin vääränlaisesta käytöstä. Muista noudattaa käyttöohjeessa annettuja ohjeita huolellisesti. Maahantuoja Maahantuoja: Tamforce Group, Finland
