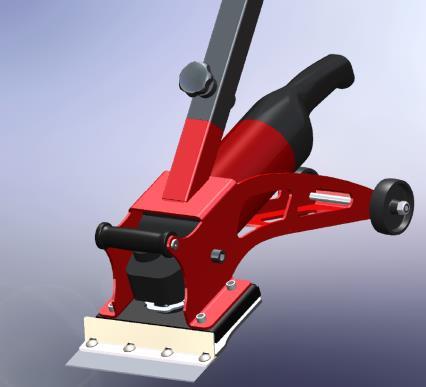

1 PÄÄLLYSTEENPOISTAJA "BS-5" KÄYTTÖOHJE - FI Viite Tämä käyttöohje koskee yllämainittua päällysteenpoistajaa. Se sisältää tärkeitä ohjeita laitteen toiminnasta ja käsittelystä. Ota tämä se huomioon, kun annat tuotteen muiden käyttöön. Säilytä nämä ohjeet myöhempää käyttöä varten!

2 Sisällysluettelo Varoituksia 3 Kuvaus 3 Sovellukset 3 Tekniset ominaisuudet 4 Ohjeita onnettomuuksien välttämiseksi 1.2 melu (VGB 121) 4 Aluksi 4 Koneen käyttöön liittyviä riskejä 4 Käyttötarkoituksen mukainen käyttö 5 Alkuperäisosat ja turvallisuus 5 Takuu 5 Työpisteen kuvaus 5 Käyttö 6 Terän valinta / asennus / vaihto 6 Kuljetus 7 Hoito ja huolto 7 Sähköpiirustus 7 CE-vastaavuusvakuutus 8 2

3 Varoituksia Huomio: ROMUS-lattiapäällysteenpoistaja on valmistettu noudattaen siihen sovellettavia EUdirektiivejä. Laitteen suojia ja suojavarustuksia ei saa missään tapauksessa poistaa. Koneen käytön aikana on kiinnitettävä huomiota seuraaviin seikkoihin: 1. Lue käyttöopas ennen laitteen käyttöä. 2. Päällysteenpoistajaa tulee aina käyttää turvamääräysten ja teknisten ohjeiden mukaan. 3. Laitteen virta on katkaistava ja pistoke on irrotettava verkosta aina kuljetuksen, puhdistuksen korjauksen ja huollon ajaksi. Samoin myös vaihdettaessa työkaluja. 4. Käyttäjä ei saa koskaan jättää konetta ilman valvontaa sen käydessä. 5. Ennen koneen käyttöä on varmistettava, että sen kytkentä on irrotettu. 6. Huollon ja säätöjen jälkeen kaikki turvalaitteet on aina laitettava takaisin. 7. Kuulosuojainten käyttö on pakollista. 8. Suojalasien käyttö on pakollista. 9. Suojajalkineiden käyttö on pakollista. 10. Käytössä on pidettävä viilloilta suojaavia turvakäsineitä. 11. Jos työn aikana syntyy runsaasti pölyä, on suositeltavaa käyttää pölynimuria tai muuta pölynkerääjää sekä sopivaa hengityssuojainta. 12. Lattian tyyppistä riippuen sen poistaminen voi synnyttää kaasuja. Käyttäjä on vastuussa mahdollisesti muodostuvista kaasuista ja suojalaitteiden mahdollisesta käyttötarpeesta. Joidenkin lattiapinnoitteiden poisto voi tuottaa terveydelle haitallisia aineita. Tällöin on käytettävä sopivia hengityssuojalaitteita. Tässä tapauksessa pölynkerääjän käyttö on pakollista. 13. Lattia on ensin lakaistava ennen toimenpidettä, sillä jotkin jätteet tai materiaalit voivat sinkoilla. Lattiasta nousevat ruuvit ja pultit ovat myös paremmin esillä, kun lattia puhdistetaan. Kone voi vahingoittua vakavasti ruuveihin tai pultteihin törmäämisen takia. 14. Käytä laitetta vain sisällä, älä säilytä sitä ulkona tai kosteissa tiloissa. 15. Käytä vain täysin kunnossa olevia teriä, jotka sopivat käyttötarkoitukseen. 16. Anna vain pätevien henkilöiden huoltaa konetta. 17. Käytä vain alkuperäisiä varaosia. 18. Sähkörasian avaaminen on ehdottomasti kiellettyä. Kuvaus Sähkötoiminen lattiapäällysteen poistaja. Moottori käyttää terää, joka leikkaa lattian ja päällysteen välisen liimakalvon. Sovellukset Se sopii kaiken tyyppisten pehmeiden lattiapäällysteiden irrottamiseen, PVC, linoleum, kokolattiamatot, kumipäällysteet... 3

4 Tekniset ominaisuudet Jännite (V): 230 Taajuus (Hz): 50 Teho (W): 2200 Kierros/minuutti (rpm): 6500 Paino (kg): 20 kg Akustinen teho (db): 95 dba Toimituksessa mukana: Viite suora terä 210 mm paksuus 1 mm Viite suora terä 230 mm paksuus 1,8 mm Viite kuulosuojainkypärä. Yleinen vaimennusindeksi 27 db. EN Litteä avain Ohjeita onnettomuuksien välttämiseksi 1.2 melu (VGB 121) Yrittäjä on vastuussa meluisalla alueella työskentelevän henkilöstön kuulosuojainten hankkimisesta. Työntekijöiden on käytettävä kuulosuojaimia työskennellessään melussa. Työskentely ilman kuulosuojaimia voi vahingoittaa terveyttä. Erityisesti se voi aiheuttaa riskin tai kuulovamma tai lisätä onnettomuusvaaraa. Aluksi Huolto-ohjeiden avulla voit tutustua paremmin ROMUS-päällysteenpoistajaan ja oppia käyttämään sitä optimaalisella tavalla. Tästä löydät tärkeitä tietoja, joiden avulla voit tunnistaa vaarat ajoissa ja välttää ne. Näin me emme pelkästään suojele omaa terveyttäsi, vaan me vähennämme myös korjauskuluja ja pidennämme laitteen käyttöikää. Kaikkien konetta käyttävien ja huoltavien henkilöiden on luettava ohje ja ymmärrettävä sen sisältö. Koneen käyttöön liittyviä riskejä ROMUS-päällysteenpoistaja on valmistettu noudattaen siihen sovellettavia EU-direktiivejä. Virheellinen käyttö voi aiheuttaa vammoja käyttäjälle. Katso käyttöä käsittelevää kappaletta. 4

5 Käyttötarkoituksen mukainen käyttö ROMUS-päällysteenpoistaja on suunniteltu vain poistamaan lattiapäällysteitä kuivissa huoneissa. Muuta käyttöä pidetään asiattomana käyttönä, ja ROMUS-yhtiö ei ota vastuuta sen aiheuttamista vahingoista. Alkuperäisosat ja turvallisuus Alkuperäisosat ja lisävarusteet on suunniteltu erityisesti ROMUS-päällysteenpoistajalle. Me muistutamme, että muita osia ei saa käyttää. Se voi heikentää laitteen turvallisuutta. Tämä on erityisen tärkeää koneen terien kohdalla. ROMUS ei ole vastuuta vahingoista, jotka aiheutuvat muiden kuin alkuperäisvaraosien käytöstä. Kone luovutetaan käyttäjälle ostohetkellä voimassa olevilla ehdoilla. Käyttäjä ei saa muuttaa laitetta mistään syystä. Vikatapauksissa on otettava yhteyttä ROMUS-yhtiön jälkimyyntipalveluun. Kaikki käyttäjän tai muun luvattoman henkilöstön tekemät yritykset purkaa tai muuttaa jotain laitteen osaa aiheuttavat takuun kumoutumisen ja vapauttavat ROMUS-yhtiön vastuusta kyseisten muutosten aiheuttamista henkilö- ja materiaalivahingoista. ROMUS ei ota vastuuta seuraavissa tapauksissa: Viallinen asennus: Takuu - Laitetta käyttävät henkilöt, joilla ei ole asianmukaista koulutusta - Käyttömaan normien vastainen käyttö - Vaadittu huolto on laiminlyöty tai tehty huonosti - Muiden kuin alkuperäisosien käyttö tai sellaisten osien käyttö, jotka eivät vastaa laitteen mallia - Ohjeiden laiminlyöminen kokonaan tai osittain. Työpisteen kuvaus Käyttäjä seisoo koneen takana molemmat kädet kahvoilla ja alavatsa tuettuna tyynyyn. Syöttökaapeli on syytä viedä hartioiden yli, jotta se ei vahingoitu konetta siirrettäessä 5

Käyttö Miten päällysteen poisto tapahtuu: 1. Varmista, että järjestelmää ei ole liitetty virransyöttöön. 2. Säädä kahvan korkeus itsellesi mukavaksi vetämällä painiketta kahvan alla keskellä 3.

Kytke kahvan syöttöjohto virranlähteeseen. 6. Paina kädensijan punaista sivua laitteen käynnistämiseksi. 7. Työnnä kahvaa, jotta terä tunkeutuu päällysteen alle. 8.

6 Käyttö Miten päällysteen poisto tapahtuu: 1. Varmista, että järjestelmää ei ole liitetty virransyöttöön. 2. Säädä kahvan korkeus itsellesi mukavaksi vetämällä painiketta kahvan alla keskellä 3. Valitse ja asenna terä, joka sopii päällysteen tyyppiin. 4. Varmista, että moottorin liipaisin on lukittu painettuun asentoon, kytke sitten moottorin johto kahvalla. 5. Kytke kahvan syöttöjohto virranlähteeseen. 6. Paina kädensijan punaista sivua laitteen käynnistämiseksi. 7. Työnnä kahvaa, jotta terä tunkeutuu päällysteen alle. 8. Terät teroittuvat itsestään olleessaan kontaktissa kannattimen kanssa. Niiden kuntoa on kuitenkin syytä seurata käytön aikana. Tästä syystä ne on vaihdettava heti, kun ne ovat vääntyneet tai liian kuluneita. Terän valinta/asennus/vaihto Käytä vain koneeseen sopivia ROMUS-teriä. U-terät, viite sopivat pehmeille materiaaleille. Litteät terät, viite ja viite sopivat laatoille ja/tai murtuvalle materiaalille. Terien kiristysmutteri Poistettaessa materiaaleja, joiden taustapuolella on vaahtoa, on käytettävä erittäin terävää (uutta) terää, ja vaahto on poistettava ensimmäisellä kerralla, sillä sitä ei yleensä voi poistaa päällysteenpoistajalla, jos jäykkä osa on jo irrotettu. Ennen terän poistamista on ensin irrotettava sähköpistoke virransyötöstä. Huomio! Terät ovat hyvin teräviä, vaara saada viiltohaavoja, käytä viilloilta suojaavia käsineitä. 1. Irrota laitteen virransyöttö. 2. Kallista laitetta taakse, kunnes kahva lepää maassa. 3. Vapauta se käyttäen laitteen mukana toimitettua avainta, kierrä terän kiinnikkeen alla sijaitsevaa 4 mutteria muutama kierros. Älä koskaan irrota muttereita kokonaan. 4. Vedä terää eteenpäin saadaksesi sen pois terän kiinnittimestä. 5. Asenna uusi terä ja varmista, että se on teränkiinnittimen pohjassa 6. Kiristä mutterit laitteen mukana toimitetulla avaimella. 6

Kuljetus Irrota laite virransyötöstä aina ennen purkamista Irrota terä aina ennen kuljetusta Kiristysnappi ROMUS-päällysteenpoistajan purkaminen: Irrota laite virransyötöstä

Varmista, että laitteeseen ei ole asennettu terää Asenna kahva punaiselle putkelle Kiristä tiukasti nappi kahvan juuressa Hoito ja huolto ROMUS-päällysteenpoistaja ei vaadi

7 Kuljetus Irrota laite virransyötöstä aina ennen purkamista Irrota terä aina ennen kuljetusta Kiristysnappi ROMUS-päällysteenpoistajan purkaminen: Irrota laite virransyötöstä Irrota terä Vapauta nappi kahvan juuressa Erota kädensija koneesta ROMUS-päällysteenpoistajan kokoaminen: Varmista, että pistoke on irrotettu virransyötöstä. Varmista, että laitteeseen ei ole asennettu terää Asenna kahva punaiselle putkelle Kiristä tiukasti nappi kahvan juuressa Hoito ja huolto ROMUS-päällysteenpoistaja ei vaadi käytännöllisesti katsoen mitään huoltoa, jos siitä pidetään huolta. Huomio, älä päästä öljyä tai vettä moottoriin. Puhdista kone päivittäin kuivalla kankaalla. Sähköpiirustus Kahva Moottorin katkaisija Moottori 7

8 CE-vastaavuusvakuutus Allekirjoittanut suunnittelusta ja valmistuksesta vastaava yhtiö ROMUS 13/15 rue du Taillefer ZA Les POUARDS CHAMPLAN Vakuuttaa vain omalla vastuullaan, että tuote Tyyppi : Päällysteenpoistaja "BS-5" Malli : johon viitataan tässä vakuutuksessa, vastaa seuraavia EU-direktiivejä: - Konedirektiivi 2006/42/EY Écouter Lire phonétiquement - Sähkömagneettisen yhteensopivuuden direktiivi 2004/108/EY 8
