Asennusohje LK Universal-putki PE-X & PAL

Koko: px
Aloita esitys sivulta:

Download "Asennusohje LK Universal-putki PE-X & PAL"

Transkriptio

1 Asennusohje LK Universal-putki PE-X & PAL Yleistä Tämä asennusohje koskee asennuksia, joissa käytetään LK PE-X- ja LK PAL Universal-putkia. Merkintä LK PE-X Universal-putki tai Putki X tarkoittaa homogeenisestä PE-Xa:sta valmistettua PE-X-yleisputkea. Merkintä LK PAL Universal-putki tai Putki A tarkoittaa PE-RT:stä/alumiinista/PE-RT:stä valmistettua komposiittiputkea. Molemmat putket ovat happidiffuusiotiiviitä, joten niitä voi käyttää lämmitys-, jäähdytys- ja käyttövesijärjestelmissä. Putkien paineluokka on PN10. Varastointi ja käsittely LK PE-X- ja LK PAL Universal-putkiaei saa säilyttää tai asentaa siten, että ne altistuvat suoralle auringonvalolle (enintään 3 kuukautta). Se koskee myös LK putki-putkessa -järjestelmiä. Pakkauksessa on riittävä UV-suojaus. Rakennuksen valmistumisen jälkeen putket eivät saa altistuasuoralle auringon valolle muutoin kuin väliaikaisesti ja lyhyen aikaa. Ikkunalasi antaa riittävän UV-suojan, jotta putken hyvät ominaisuudet eivät heikenny. Putkivalikoima LK PE-X- ja LK PAL Universal-putkia on saatavana seuraavan mittaisina. Merkintä X16 16 x 2,0 X20 20 x 2,8 X25 25 x 3,5 A16 16 x 2,0 A20 20 x 2,5 A25 25 x 3,5 A32 32 x 3,0 A40 40 x 3,5 A50 50 x 4,0 A63 63 x 4,5 A75 75 x 7,5 Mitat (ulkohalkaisija x ainepaksuus) Pituudet ja versiot, esim. putket joissa on / ei ole suojaputkea ja eristettä. Lisätietoja pituuksista ja putkikiepeistä on osoitteessa: (tuotteet/lkuniversal/tuotevalikoima/putket) Paine- ja lämpötilaominaisuudet LK Universal-putket PE-X ja PAL on tarkoitettu vettä johtaviin järjestelmiin seuraavasti: Suurin sallittu käyttöpaine 1,0 Mpa Suurin sallittu jatkuva käyttölämpötila +70 ºC Suurin sallittu tilapäinen käyttölämpötila (noin kuukausi) koko käyttöiän ajan +95 ºC Pienin sallittu käyttölämpötila -20 ºC Taattu käyttöikä 50 vuotta Putki putkessa -rakenteinen LK PE-X -putki on järjestelmä, johon kuuluu komponentteja ja vaatimusten mukaisia asennusratkaisuja. Järjestemä on testattu ja hyväksytty NT VVS 129:n mukaisesti. Suojaputki on testattu ja hyväksytty Sintefin testimenetelmän mukaisesti. Lue lisää: (tuotetuki/dokumentaatio/ lkuniversal/asennusohjeet) SISÄLLYSLUETTELO Yleistä 1 Varastointi ja käsittely 1 Putkivalikoima 1 Merkinnät ja tunnisteet 2 Taivutus 2 Liittäminen 3 Kannakointi, puserrusrengas ja kiinnittäminen Putkenveto 5 Suojaputkessa olevan putken vaihto 7 Tarkatukset 8 Tiiveystarkastus 8 Ylijäämämateriaali/kierrättäminen (9)

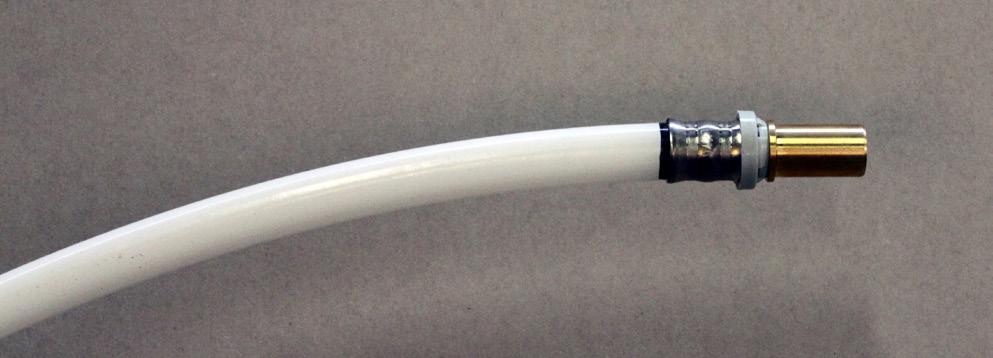

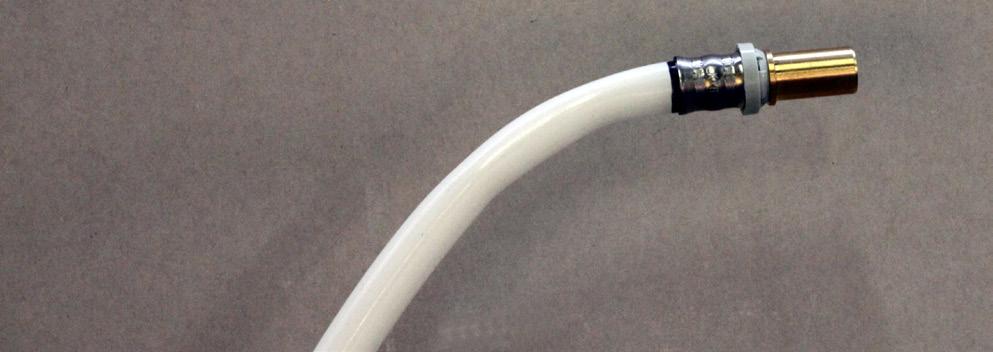

2 LK Pal Universal Pipe A16 (16x2,0) 10 bar 95 C Oxygen barrier acc. to DIN 4726 Certification body Date Time Metre Merkinnät ja tunnisteet LK Universal-putkissa on merkintä aina metrin välein, joten ne ovat aina tunnistettavissa. Taivutus LK PE-X Universal-putken taivutus Pienimmät suositeltavat taivutussäteet: Taivutusmenetelmä Kylmätaivutus ilman kiinnikettä Kylmätaivutus kiinnikkeen kanssa Lämpötaivutus taivutustuen kanssa Pienin taivutussäde putken halkaisijan mukaan X16 X20 X Asennettaessa PE-X-putkia alle -5 C:ssa pitää olla varovainen, varsinkin taivutuksen yhteydessä. Kylmätaivutus ilman kiinnikettä Tiloissa, joissa suuret taivutussäteet ovat mahdollisia, suositellaan putken taivutusta ilman kiinnikettä. Suuri taivutussäde helpottaa suojaputkessa olevan putken vaihtoa ilman, että joudutaan rikkomaan seinärakenteita. Suojaputken sisällä olevan putken vaihtoa helpottaa mahdollisimman vähäinen taivutusmäärä ja suuret taivutussäteet, ks. sivun 7 kohta Suojaputkessa olevan putken vaihto. Virheellinen asennus Oikeanlainen asennus Esimerkki merkinnöistä ja tunnisteista HUOM! Kannakoinnin ja kiinnityksen ohjeita sivun 5 kohdassa Putkitus palkkirakenteisiin tulee noudattaa, jotta suojaputkessa oleva putki voidaan vaihtaa. PE-X-putken taivuttamista heti puristusliittimen jälkeen ei suositella. Liittimen ja PE-X-putken taivutuskohdan väli pitää olla 1 putken halkaisija (katso kuva). Syy tähän on jännitekorroosion vaara. Kylmätaivutus kiinnikkeen kanssa Kylmätaivutuskaarta suositellaan, kun PE-X Universal-putki kiinnitetään taivutettuna ja kun tilat vaativat pieniä taivutussäteitä. Valikoimassa on monia eri taivutuskiinnikkeitä, esim. lämpöpattereiden kytkemiseen tai putken ulostuloihin seinästä. Lämpötaivutus Lämpötaivutusta suositellaan, kun halutaan pieniä säteitä. Lämpötaivutuksessa PE-X-putki vedetään pois mahdollisesta suojaputkesta, lämmitetään, taivutetaan ja pujotetaan takaisin suojaputkeen. Putki lämmitetään kuumailmapuhaltimella, ei avotulella. Putki lämmitetään taivutettavasta kohdasta, kunnes se muuttuu värittömäksi ja läpinäkyväksi. Tämä tapahtuu lämpötilan ollessa ºC:een välillä. LK Taivutusjousi pujotetaan putken päälle ja sen jälkeen putki taivutetaan haluttuun kaareen. Putki jäähdytetään vedessä tai ilmassa, taivutusjousi vedetään pois ja taivutus on valmis. Lämmitys ja taivutus vaikuttavat putken happidiffuusiolta suojaavaan pintaan, mutta vain ulkomuodollisesti. Valmiin lämpötaivutuksen voi suoristaa helposti PE-X-materiaalin termisen muistin ansiosta lämmittämällä putki uudelleen. LK PAL Universal-putken taivutus Taivutus tehdään LK Taivutusjousen (kokoon 40 asti) tai LK Taivutustyökalun (kokoon 40 asti) avulla. Suurempien putkien taivutus (kokoon 75 asti) voidaan tehdä taivutustyökaluilla. Lisätietoja LK:n edustajalta. Toisin kuin PE-X-putkea sitä ei voi taivuttaa lämmittämällä. 2 (9)

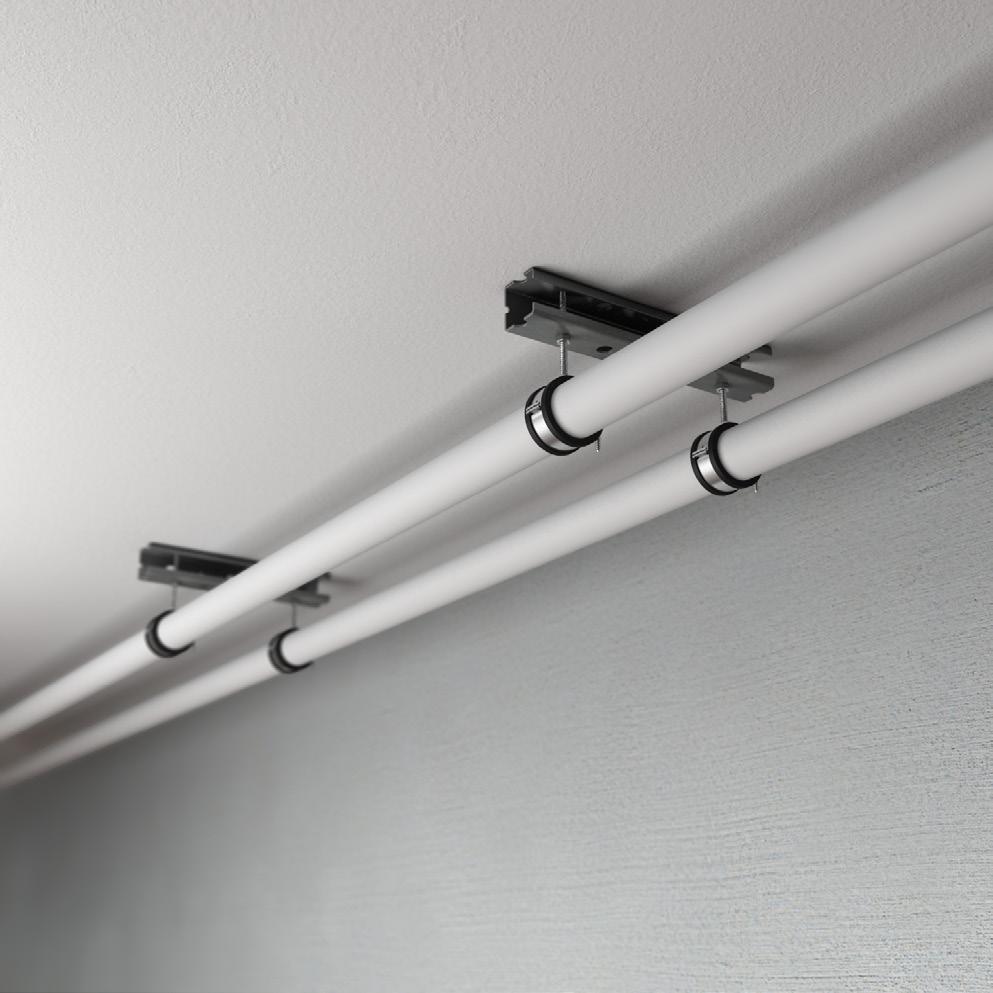

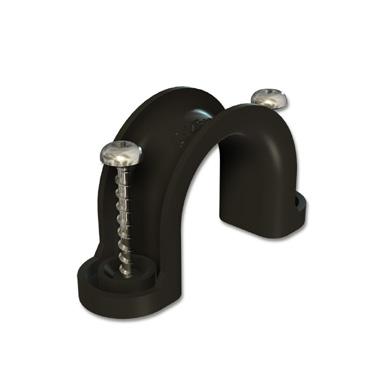

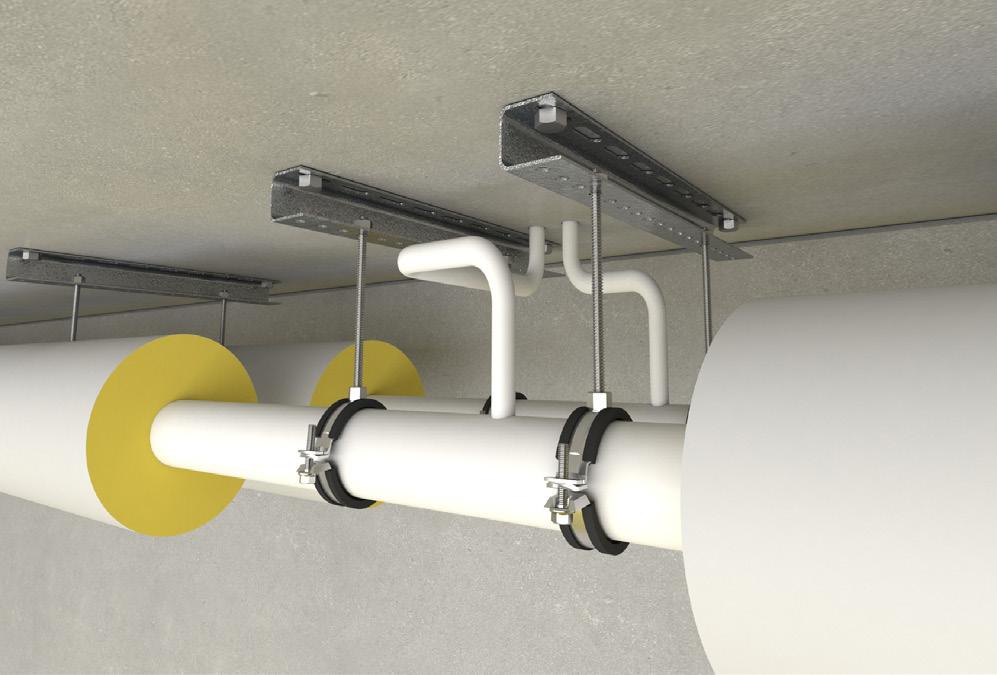

3 Kannakointi tehdään PE-X- ja PAL-putkea varten olevilla kumipäällysteisillä LK Kannakkeilla ja kiristetään liukuasentoon niin, että aksiaaliset liikkeet ovat mahdollisia. Kiinnitys rakenteisiin tehdään heilurikiinnikkeillä, jotka kiinnitetään metalliseen kannatuskiskoon. Heilurikiinnike ei saa olla yli 150 mm. LK Taivutusjousi INV, LK Taivutusjousi UTV, LK Taivutustyökalu PAL Multi ja LK Taivutustyökalu PAL. Pienimmät suositeltavat taivutussäteet: Taivutettaessa LK Taivutustyökalulla Taivutettaessa käsin 4 x ulkohalkaisija 5 x ulkohalkaisija Asennettaessa PAL-putkia alle -5 C:ssa pitää olla varovainen, varsinkin taivutuksen yhteydessä. Liittäminen LK PE-X- ja LK PAL Universal-putket yhdistetään liittimillä seuraavasti: LK PressPex -puristusliittinjärjestelmä. Ks. erillinen asennusohje. LK Puserrusliittimet. Ks. erillinen asennusohje. LK PushFit -liittimet on tarkoitettu ainoastaan LK PE-X Universal-putkille. Ks. erillinen asennusohje. Kiinnittämisen voi tehdä myös PE-X- ja PAL-putkien LK Kannakkeilla, mutta liittimet kiristetään kiinnityskohdasta siten, että putken aksiaaliset liikkeet eivät ole mahdollisia. Lisätietoa vakaasta ja liikkumattomasta kiinnityksestä rakenteeseen saa putkien jälleenmyyjältä. Kannakointi- ja kiinnityspisteiden väliin on asennettava puserrusrengas, jos putket voivat liikkua esim. sekoittajan tai magneettiventtiilin äkillisen sulkemisen vuoksi. Puserrusrenkaan tehtävänä on ehkäistä putkistovaurioita ja eristää äänien siirtyminen rakenteessa. Vaakasuora asennus Vaakasuorassa asennuksessa kiinnitys tehdään haaroituksiin, ellei haaroituksen lämpölaajenemisen vastaanottavan varren pituus ole riittävä suunnitteluohjeen kappaleen Lämpölaajenemisen kompensointi mukaan. Haaroituksen varren kannattaa kuitenkin olla aina riittävän pitkä laajenemisen vastaanottoa varten. Se saadaan aikaan esim. tekemällä haaroitukseen ylimääräisiä mutkia alla olevan esimerkin mukaan. LK PressPex, LK PushFit ja LK Liitinsarja AX Esimerkki PE-X- ja PAL-putken liitännästä LK Liitinsarjalla. Kannakointi, puserrusrengas ja kiinnittäminen LK PAL Universal-putkien suorien salkojen käyttö helpottaa asennusta. Piiloasennukseen suosittelemme LK PE-X Universal-putkea, joka voidaan asentaa esim. kaapelihyllyle. Kiinnityksiä tehdään myös kohtiin, joissa laajenemisliikkeet ohjataan laajenemiskaariin. Asennettaessa kaapelihyllylle tai vastaavalle suosittelemme ainoastaan kannakointia mahdollisten kiinnityspisteiden väliin. 3 (9)

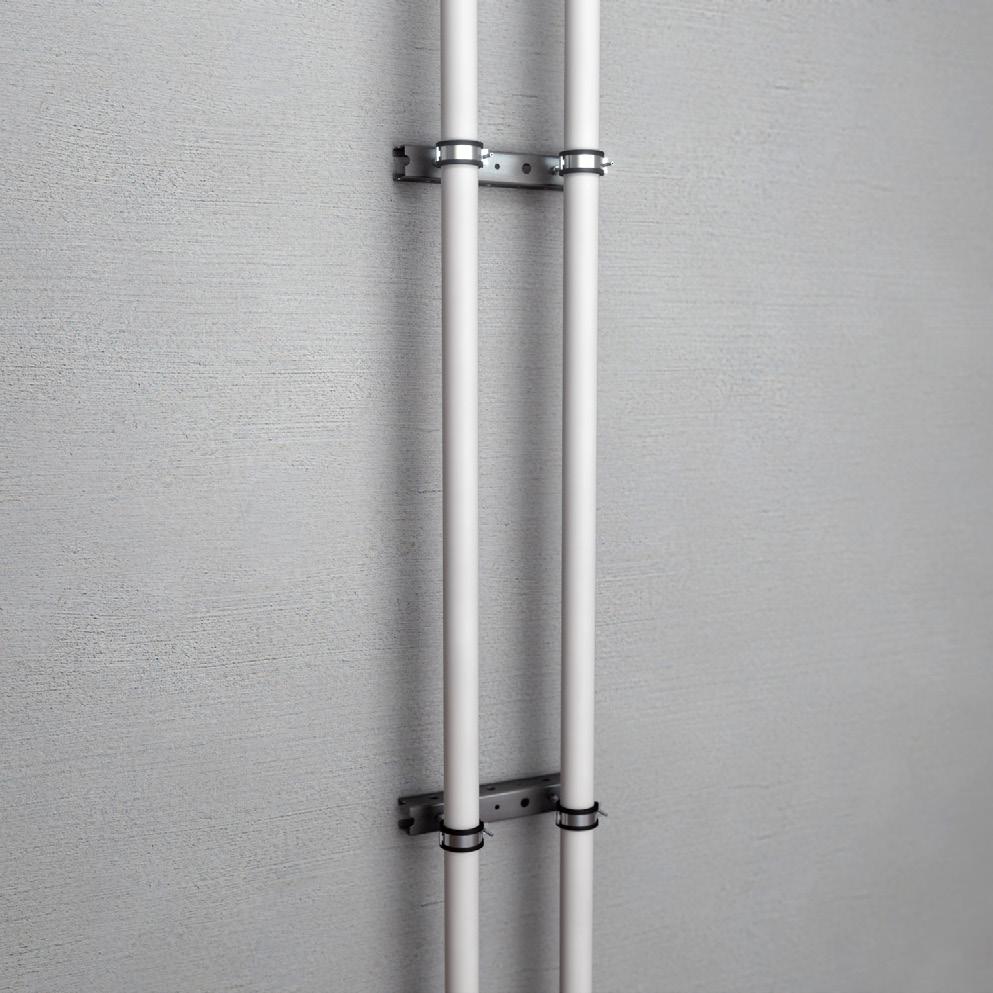

4 Esimerkki kannakoinnista vaakasuorassa asennuksessa. Kannakointi kiinnityspisteiden väliin tehdään alla olevien taulukoiden mukaan. Esimerkki kannakoinnista pystysuorassa asennuksessa. Kannakointi kiinnityspisteiden väliin tehdään alla olevien taulukoiden mukaan. Näkyvä asennus: LK Universal-putki Pisin ripustusväli X16 - X25 0,5 m A16 ja A20 1,0 m A25 ja A32 1,5 m A40 - A75 1,8 m Piiloasennus (putkiuraan tai vastaavaan): LK Universal-putki Pisin ripustusväli X16 - X25 1,5 m A16 - A75 2,0 m Näkyvä asennus: LK Universal-putki X16 - X25 A16 - A25 A32 - A75 Piiloasennus: LK Universal-putki X16 - X25 A16 - A75 Pisin ripustusväli 0,5 m 1,5 m 2,0 m Pisin ripustusväli 2,5 m 2,5 m Pystysuora asennus Pystysuorassa asennuksessa kiinnitys tehdään haaroituksiin, ellei haaroituksen lämpölaajenemisen vastaanottavan varren pituus ole riittävä suunnitteluohjeen kappaleen Lämpölaajenemisen kompensointi mukaan. Esimerkki kannakoinnista näkyvässä asennuksessa. 4 (9)

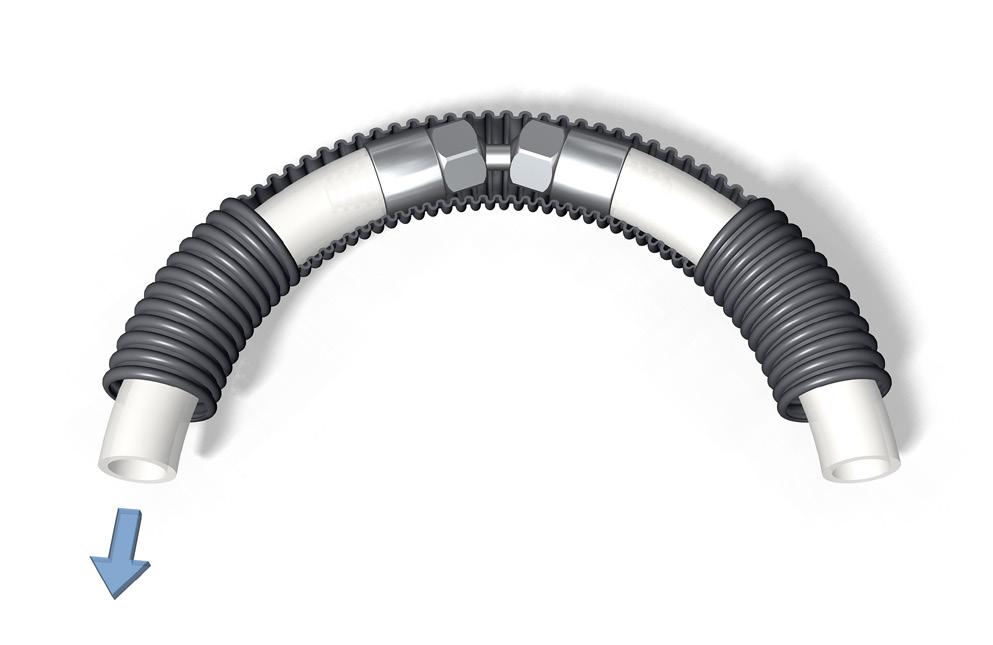

5 Putkenveto Käytä aina keskenään yhteensopivia LK järjestelmätuotteita. Kylmävesi-, lämminvesi- tai LVI-putkissa ei saa olla käyttämättömiä haaraosia. Kylmä- ja lämminvesiputket tulee asentaa niin, että ne eivät kosketa toisiansa. Lämminkiertovesiputki ei saa sijaita kylmän käyttöveden vieressä ilman vaadittavaa eristystä. Lämmitysjärjestelmien putket eivät saa sijaita kylmän käyttöveden vieressä ilman vaadittavaa eristystä. Mitään vesiputkia ei saa sijoittaa eristämättömiin tiloihin, kuten esim. tuulettuviin alapohjiin tai ullakoille. Putket voidaan sijoittaa erityiseen asennustilaan lattiaan, ulkoseinään tai ullakon palkistoon rakenteen lämpimälle puolelle, ilmatiiviin kalvon sisäpuolelle tai jäätymättömään tilaan laatan alle maaperän päälle. Lisätietoa lämmön vapautumisesta putkien kautta on suunnitteluohjeessa. Putkien läpiviennit lattiassa Kylpy- ja suihkuhuoneiden lattioissa, joissa on vesieriste, ei saa olla putkien läpivientejä. Lattian putkiläpiviennit pesutuvassa, laitehuoneessa tai muussa tilassa, jossa on lämminvesivaraaja, lämpöpumppu tai vastaava, voidaan tehdä läpivientiholkilla. Pientaloissa, joissa ei ole pesutupaa tai muuta laitehuonetta, putkiläpiviennit lämminvesivaraajalle, lämpöpumpulle tai vastaavalle voidaan tehdä läpivientiholkilla kylpy- tai suihkuhuoneen lattiaan. Ei kuitenkaan kylpyammeen tai suihkun kohdalle. Käytä ulkohalkaisijaltaan 40 ja 50 mm läpivientiholkkeja (esim. poistoputki). Asenna läpivientiholkin sekä sisäputken päälle LK tiivistysmuhvi. Sopii sekä sileille että korrugoiduille sisäputkille, joiden ulkohalkaisija on 20, 25, 32 tai 34 mm. Putkenveto palkkirakenteissa Asennettaessa palkkirakenteisiin putki putkessa -rakenteella, suojaputki kiinnitetään aina seinä- tai lattiapalkkeihin seuraavasti: Jokaisen taivutuksen alkuun ja loppuun. Suoriin, joissa on vähintään yksi kiinnitys kahden metrin välein PAL:n putki putkessa -rakenteessa. PE-X putki putkessa -rakenteessa kiinnitys pitää tehdä 0,6 metrin välein vaihdettavuus huomioon ottaen. Putkia ei saa vetää liitoskohtien välillä aivan suoraan. Loivat kaaret antavat sisäputkelle tarvittavan laajenemistilan ja pienentävät siten laajenemisliikkeitä putkien päissä. Kiinnityksen lisäksi pitää tehdä kannakointi siten, etteivät putkiston mahdolliset liikkeet, esim. äkillisten paineenmuutosten takia, aiheuta häiritseviä ääniä tai hankausvaurioita suojaputkelle. Suojaputken kiinnitys ja kannakointi tehdään LK Kiinnityslevyllä, LK Muovikannakkeella suojaputkelle, LK Metallikiinnikkeellä suojaputkelle 25 rulla, LK Suojaputken kiinnityslevyllä tai LK Seinäläpivientituella. Läpinaulaamisen estämiseksi suositellaan LK Naulasuojusta. Suojaputken voi suojata teräviltä peltireunoilta metallikoolauksessa LK Suojaputken suojakauluksella. Eristä käyttövesiputket aina mahdollisesta lattialämmityksestä sijoittamalla putket aivan alas eristeeseen. Varmista kuitenkin, että käyttövesiputkien asennus täyttää asennuksen jäätymissuojalle asetetut vaatimukset. 5 (9)

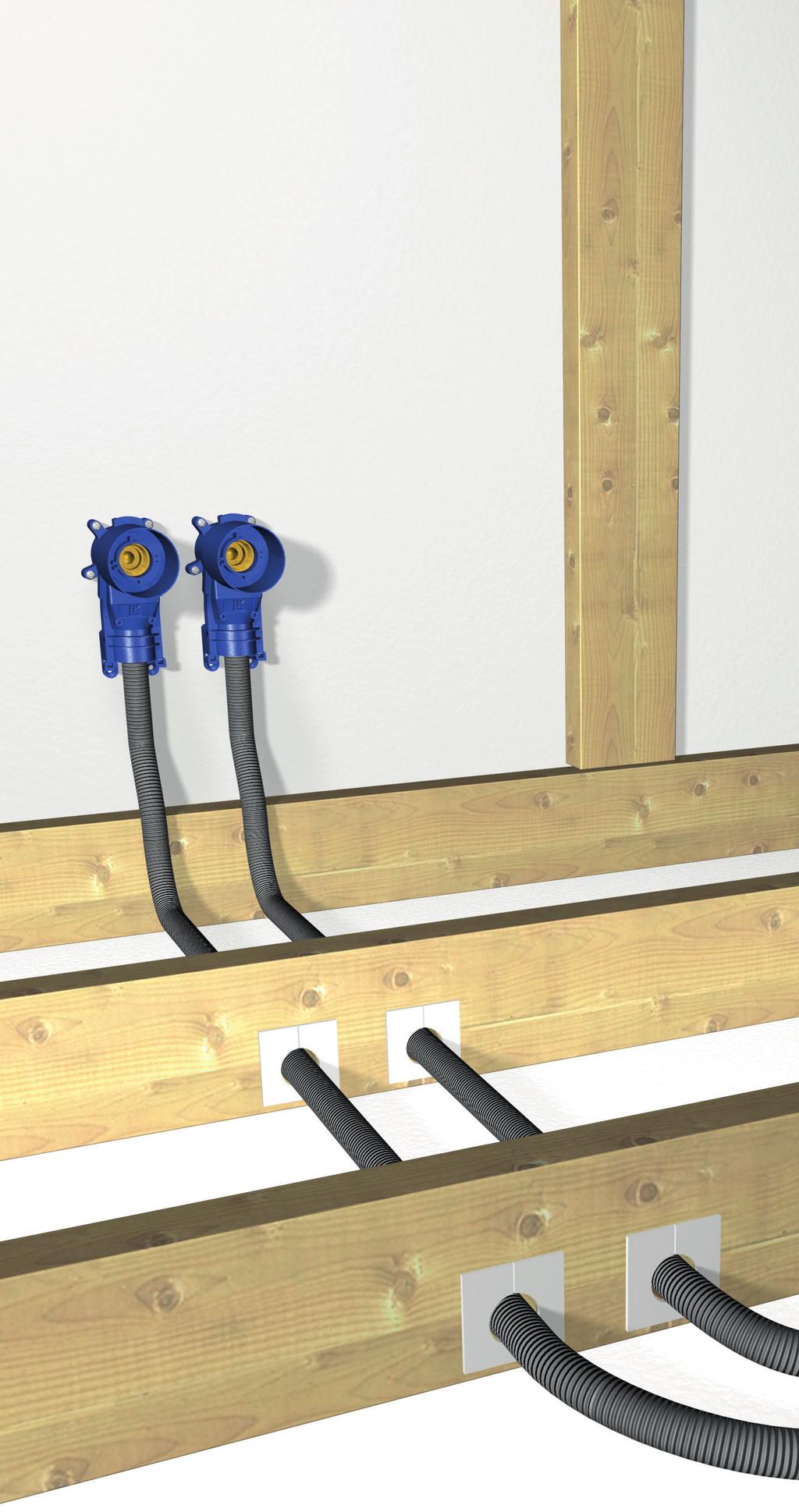

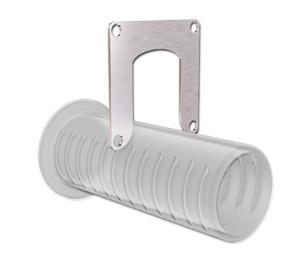

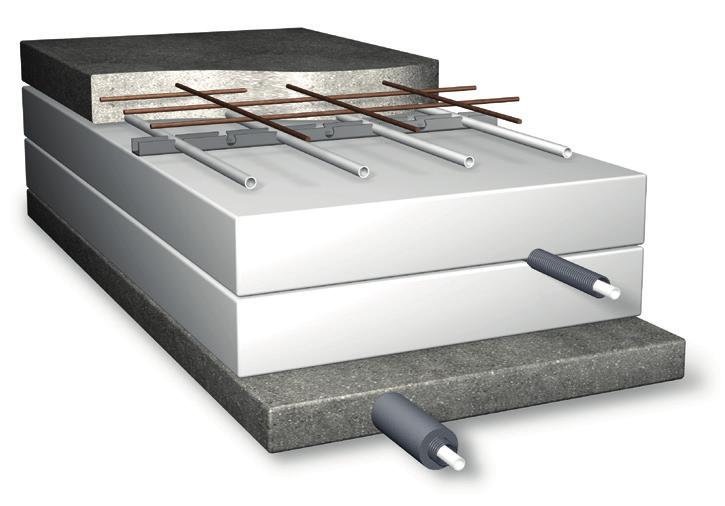

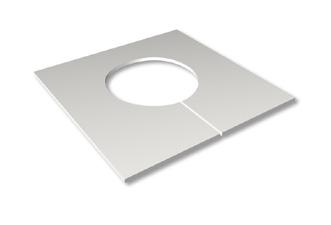

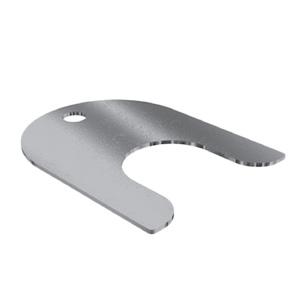

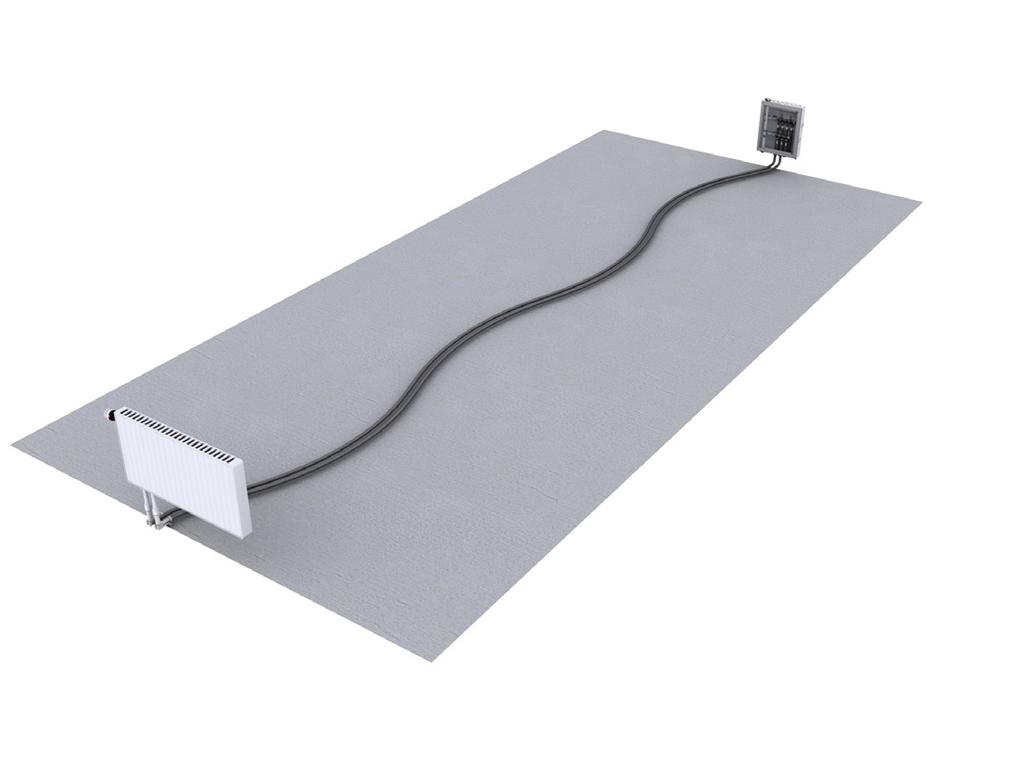

6 Putkitus betonirakenteissa Betonirakenteissa suojaputket voidaan kiinnittää raudoitukseen nippusiteellä tai vastaavalla. Kiinnityspisteiden väli saa olla korkeintaan metrin, etteivät putket nouse pintaan valettaessa. Nippusiteitä ei saa kiristää niin tiukalle, että suojaputki muuttaa muotoaan tai vaurioituu. LK PE-X putki putkessa -rakenteen piiloasennuksessa on erittäin tärkeää huomioida lämpölaajenemisen kompensointi. LK Kiinnityslevy, LK Muovikannake suojaputkelle, LK Metallikiinnike suojaputkelle 25 rulla, LK Seinäläpivientituki, LK Suojaputken kiinnityslevy ja LK Suojaputken suojakaulus. Yksi LK Kiinnityslevy 0,6 metriä kohden suorissa kohdissa ja mutkissa. Ellei lämpölaajenemista huomioida putkiasennuksessa, lämpöpatteri/sekoitin voi irrota kiinnityksistään, kun asennuksen ja käytön lämpötilat eroavat paljon toisistaan. Myös putket voivat laajeta jakotukin kohdalla, jolloin ne saattavat irrota liittimistään. Varmista, että suojaputkessa on tilaa lämpölaajenemista varten, kun PE-X-putket asennetaan jakotukin tai lämpöpatterin/sekoittimen liittimiin. Paljaiden LK PE-X -putkien piiloasennuksessa betoniin ei tarvita lämpölaajenemisen kompensointia, koska putket kiinnitetään betoniin. Esimerkki lämpölaajenemisen vastaanottavista kaarista piiloasennetussa putki putkessa -rakenteessa. Jos betonilaattaan on asennettu lattialämmitys, käyttövesiputket sijoitetaan vähintään 100 mm eristyksen ylimmän kerroksen yläreunan alapuolelle. Vaihtoehtoisesti voidaan asentaa eristetty putki suojaputkessa eristyksen alle. Lämpimät käyttövesiputket ja lämpimän käyttöveden kiertovesiputket, jotka asennetaan betonirakenteeseen ilman lattialämmitystä, tulee sijoittaa eristykseen tai putki putkessa -rakenteena eristyksen päälle. Putki putkessa -rakenteen kiinnitys palkkirakenteissa. 6 (9)

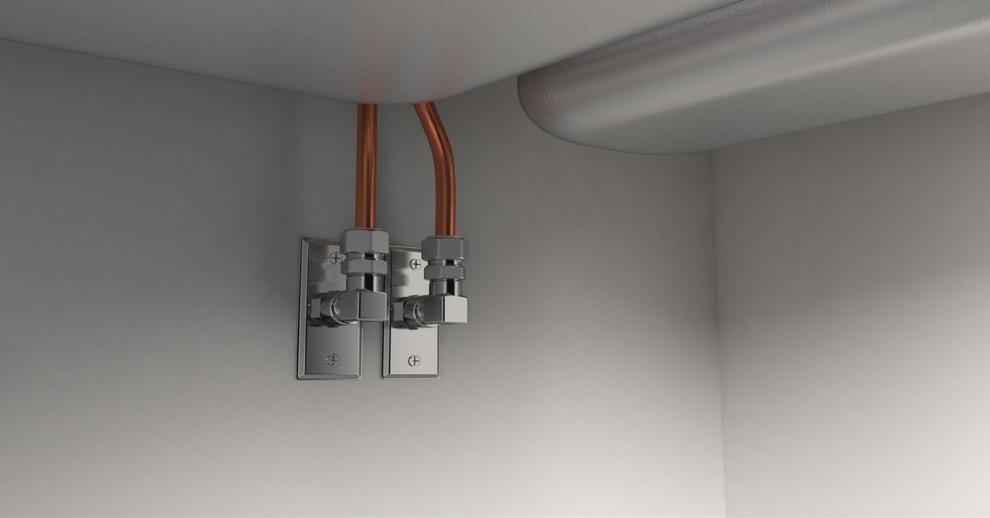

7 Soft-pex Sidonta raudoitukseen korkeintaan metrin välein. Kiinnitys raudoitukseen. Astianpesukoneen liitäntä Laajenemisvara LK PE-X- ja PAL Universal-putki Betoni Raudoitus LK Putkipidikelista LK Lattialämmitysputki Eristys Esimerkkiasennus keittiösekoittajan asennuksesta putki putkessa -rakenteisen Soft-pexin sekä LK PE-X- ja PAL Universal-putken kanssa. Putki Putkessa Eristetty putki putkessa Putki putkessa -rakenteen asennus betonilaattaan, jossa on lattialämmitys. Putkien kytkentä LK PE-X- ja LK PAL -putkilla keittiösekoittajaan Kun läpivienti putki putkessa -rakenteiselle LK PE-X- ja PAL Universal-putkelle liitetään ilman hanakulmarasiaa esim. keittiö- tai pesuallassekoittajaan, niin LK PE-X- ja PAL-putken ja sekoittajan liitäntäputken välisen siirtymän kulma pitää kiinnittää. Sen voi tehdä kierreliitoksella varustetulla seinäprikalla. Astianpesukoneen liitäntä LK PE-X Universal-putki Laajenemisvara Suojaputkessa olevan putken vaihto Vaurioituneen kokoa 16 x 2,0 olevan LK PE-X Universal-putken voi yleensä vaihtaa rakennusta vahingoittamatta. Tämä edellyttää, että asennuksessa on noudatettu ohjeita ja että LK Kiinnityslevyjä ja LK Kannakkeita käytetään asennusohjeiden mukaisesti. Esimerkkiasennus keittiösekoittajan asennuksesta putki putkessa -rakenteisen LK PE-X- ja PAL Universal-putken kanssa. LK:n suositus on enintään neljä taivutusta jakotukista vesipisteeseen. Korkeintaan kahden taivutuksen säde saa olla alle 100 mm. Putki putkessa -rakenteinen LK PAL -putki luokitellaan ei vaihdettavaksi. Sen voi kuitenkin vaihtaa, jos asennuksessa on ainoastaan kaksi taivutusta 100 mm säteellä. 7 (9)

8 Tarkatukset Seuraavat kohdat tarkastetaan: Putkitus ja putkiliitokset. Liitosten ja putkien sijainti. Sekoittajan tai muun laitteiston kytkentä putkijärjestelmään. Putkien läpiviennit Liitinosien kiinnitys seiniin, joissa on vesieristys. Asennuksen jäätymissuoja. Asennuksen tiiveys. Tiiveystarkastus Suojaputkessa olevan putken vaihto LK Vaihtonipan kanssa. LK Putkenvaihtotyökalu PE-X 16. Käytä 16 mm PE-X-putkelle tarkoitettua LK Vaihtonippaa (tuotenro ), jolla kiinnitetään vaurioitunut putki uuteen putkeen. Käytä LK Putkenvaihtotyökalua (tuotenro ), joka ruuvataan putken sisään toisesta päästä. Vedä sitten vaurioitunut putki ulos ja korvaa se uudella putkella. Halkaisijaltaan mm:n PE-X putki putkessa -rakenteen vaihto sallii yleensä enintään kaksi suurisäteistä taivutusta. Ota huomioon, että kun 20 mm:n PE-X putki putkessa -rakenne asennetaan 20 mm:n LK Hanakulmarasiaan, sitä ei voi vaihtaa. Vaurioituneen sisäputken poisvetoa helpottavat seuraavat toimenpiteet: Putken pehmentäminen esim. lämminvesihuuhtelulla tai kuumailmalla. Suojaputken ja sisäputken välisen kitkan vähentäminen huuhtelemalla suojaputki mineraaliöljyliuoksella tai vastaavalla aineella. Huomaa, että suojaputki on huuhdeltava lopuksi täysin puhtaaksi. Puserrusliittimien tiiveyden tarkastus Ennen lopullista painetarkastusta tehdään tiiveyden tarkastus, jolla varmistetaan, että kaikki puristusliittimet on puristettu. Paineista putkisto 3 baarin tarkastuspaineeseen vähintään 30 minuutiksi. Tarkista kaikki liitokset. Paine ei saa laskea tarkastuksen aikana. Huom! Tämä tiiveyden tarkastus ei korvaa alla kuvattua pakollista paineen ja tiiveyden tarkastusta. Käyttövesi- ja lämpöjohdot Kun putkiston paine ja tiiveys tarkastetaan veden avulla, putkijohto täytetään hitaasti tarkastuspaineeseen asti. Putkiston tulee olla täytetty vedellä ja ilmattu. Ilmauksen helpottamiseksi johto tulee täyttää alimmasta kohdastaan. Käyttövesijärjestelmä testataan juomakelpoisella vedellä. Huoneen ja veden lämpötilaero saa olla korkeintaan 10 C. Kun käyttövesijärjestelmän paine ja tiiveys on tarkastettu veden avulla, järjestelmä on otettava käyttöön seitsemän päivän kuluessa tai se on tyhjennettävä kokonaan bakteerien lisääntymisen välttämiseksi. Opastus Tiiveyden tarkastuksessa tulee tarkistaa kaikki liitokset piilovuotojen varalta. Tämä tarkastus on tärkeä, sillä tällaisia vuotoja ei aina havaita painelaitteiston mittarista. 8 (9)

9 Muovi- sekä muovi- ja metalliputkijärjestelmien paineen ja tiiveyden tarkastus Vaihe 1 Paineista putkistojärjestelmä tarkastuspaineeseen 1,43 laskentapaine vähintään 30 minuutiksi. Tarkastuspaineen tulee olla 14,3 baaria käyttövesijärjestelmässä ja 8,6 baaria lämmitysjärjestelmässä. Paine ei saa laskea tarkastuksen aikana. Putkistojärjestelmää voidaan joutua täyttämään tarkastuksen aikana. Vaihe 2 30 minuutin jälkeen käyttövesijärjestelmän tarkastuspaine lasketaannopeasti 7,5 baariin ja lämmitysjärjestelmän 4,5 baariin. Tämä paine pidetään vähintään 90 minuuttia. Paine nousee normaalisti hieman tarkastuksen aikana. Tarkista koko putkistojärjestelmä. Paineen ja tiiveyden tarkastus ilmalla Ilman tai muun kaasun avulla tehtävän paineen ja tiiveyden tarkastuksen suorittaa Swedacin hyväksymä yritys ja se suoritetaan AFS vaatimusten mukaisesti. Tiiveyden tarkastus ilmalla, alhainen paine - LVI-yritysten ja Säker Vatten AB:n käyttämä menetelmä Jos putkisto voi jäätyä tai bakteerit voivat levitä sen sisässä ennen käyttöönottoa, tiiveyttä ei kannata tarkastaa veden avulla. Verkosivulla www. sakervatten.se on esitetty vesiasennusnormien mukainen tapa suorittaa yksinkertaistettu tiiveystarkastus ilman avulla. Huom! Tätä menetelmää ei saa käyttää missään tilanteessa suuremmalla kuin 1,1 baarin testauspaineella EIKÄ se korvaa pakollista tiiveystarkastusta. Noudata asiakirjassa Yksinkertaistettu tiiveystarkastus ilman auvlla tietyille putkille olevia asennusnormeja. Käytä osoitteesta se ladattavissa olevaa testiraporttia. Huom! Järjestelmästä on poistettava paine heti tiiveyden testaamisen jälkeen. Olemassa oleva käyttövesi- ja lämmitysjärjetelmä Opastus Olemassa olevien käyttövesijärjestelmien paine ja tiiveys pitää tarkastaa käyttövesijärjestelmän nykyisellä vedenpaineella. Olemassa olevien lämmitysjärjestelmien paine ja tiiveys pitää tarkastaa lämmitysjärjestelmän nykyisellä käyttöpaineella. Nimeä asiantunteva henkilö johtamaan työtä ja laatimaan tarkastuspöytäkirja. Varmista, että asennus ja kaikki kiinnitysosat, kiinnikkeet, tuet ym. kestävät tarkastuksen rasitukset. Varmista, ettei ole jäätymisvaaraa. Varmista, että kaikki liitokset näkyvät ja ovat kuivia. Varmista, että mittauslaitteisto toimii moitteettomasti. Ylijäämämateriaali/kierrättäminen LK ei ota takaisin pakkausmateriaalia, eikä myöskään ylijäämämateriaalia, lukuun ottamatta avaamattomissa ja ehjissä pakkauksissa olevia tuotteita. LK Universal-järjestelmän osia ei ole luokiteltu vaaralliseksi jätteeksi. LK PE-X- ja LK PAL Universal-putkien ylijäämämateriaali luokitellaan poltettavaksi jätteeksi. Menetelmässä voi käyttää apuna LK Universal-järjestelmää ja siihen kuuluvia tyyppihyväksyttyjä tuotteita. LK:n tyyppihyväksyntää voi käyttää sertifikaattina osoittamaan, että järjestelmän kestävyys on testattu. Menetelmään voi käyttää myös LK lattialämmitysputkia (6 tai 10 bar) yhdessä LK Lattialämmitysjakotukin kanssa, koska niille tarkoitettu käyttöpaine on 6 baaria. Valmistajan todistuksen saa LK Systems Oy:ltä. LK Systems OY, Huoltotie 4, Tuusula 9 (9)

Asennusohjeet putkille LK PE-X, PAL ja PE-RT

Asennusohjeet putkille LK PE-X, PAL ja PE-RT Asennusohjeet putkille LK PE-, PAL ja PE-RT Yleistä Nämä asennusohjeet koskevat asennuksia, jotka tehdään käyttäen LK PE--, LK PAL- ja LK lämmitysputkia, joiden valmistusmateriaali on PE- tai PE-RT. Merkintä
