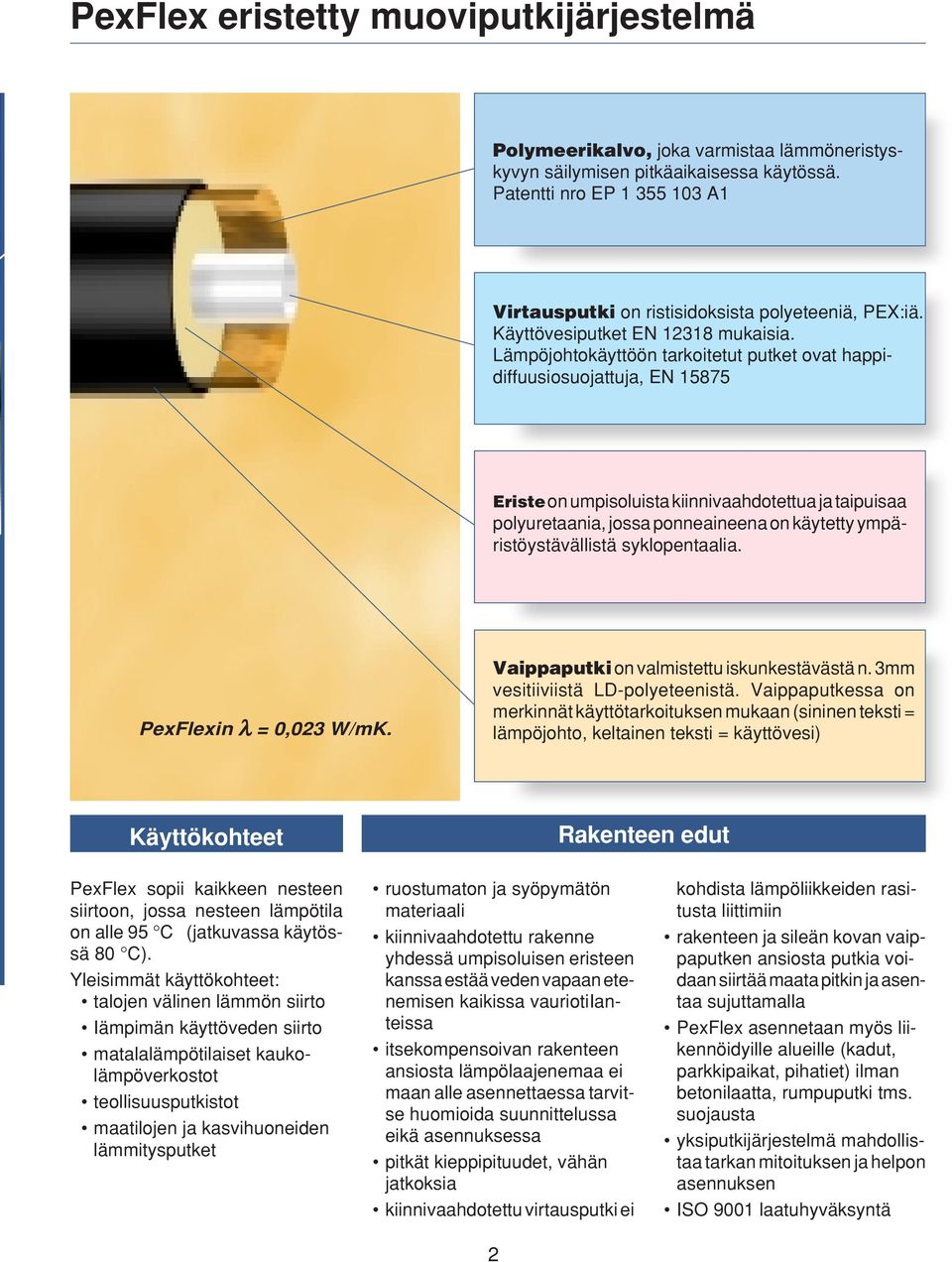

2 PexFlex eristetty muoviputkijärjestelmä Polymeerikalvo, joka varmistaa lämmöneristyskyvyn säilymisen pitkäaikaisessa käytössä. Patentti nro EP A1 Virtausputki on ristisidoksista polyeteeniä, PEX:iä. Käyttövesiputket EN mukaisia. Lämpöjohtokäyttöön tarkoitetut putket ovat happidiffuusiosuojattuja, EN Eriste on umpisoluista kiinnivaahdotettua ja taipuisaa polyuretaania, jossa ponneaineena on käytetty ympäristöystävällistä syklopentaalia. PexFlexin λ = 0,023 W/mK. Vaippaputki on valmistettu iskunkestävästä n. 3mm vesitiiviistä LD-polyeteenistä. Vaippaputkessa on merkinnät käyttötarkoituksen mukaan (sininen teksti = lämpöjohto, keltainen teksti = käyttövesi) Käyttökohteet Rakenteen edut PexFlex sopii kaikkeen nesteen siirtoon, jossa nesteen lämpötila on alle 95 C (jatkuvassa käytössä 80 C). Yleisimmät käyttökohteet: talojen välinen lämmön siirto Iämpimän käyttöveden siirto matalalämpötilaiset kaukolämpöverkostot teollisuusputkistot maatilojen ja kasvihuoneiden lämmitysputket ruostumaton ja syöpymätön materiaali kiinnivaahdotettu rakenne yhdessä umpisoluisen eristeen kanssa estää veden vapaan etenemisen kaikissa vauriotiianteissa itsekompensoivan rakenteen ansiosta lämpölaajenemaa ei maan alle asennettaessa tarvitse huomioida suunnittelussa eikä asennuksessa pitkät kieppipituudet, vähän jatkoksia kiinnivaahdotettu virtausputki ei 2 kohdista lämpöliikkeiden rasitusta liittimiin rakenteen ja sileän kovan vaippaputken ansiosta putkia voidaan siirtää maata pitkin ja asentaa sujuttamalla PexFlex asennetaan myös liikennöidyille alueille (kadut, parkkipaikat, pihatiet) ilman betonilaatta, rumpuputki tms. suojausta yksiputkijärjestelmä mahdollistaa tarkan mitoituksen ja helpon asennuksen ISO 9001 laatuhyväksyntä

3 PexFlex vakio-osat PexFlex käyttövesiputket Virtausputki Vaippaputki LVI-numero 18 mm 77 mm mm 77 mm mm 77 mm mm 77 mm mm 90 mm mm 110 mm mm 125 mm PexFlex lämpöjohdot Virtausputki Vaippaputki LVI-numero 20 mm 77 mm mm 77 mm mm 77 mm mm 90 mm mm 110 mm mm 125 mm mm 140 mm mm 160 mm mm 160 mm PexFlex kaksiputkiset käyttövesiputket Virtausputki Vaippaputki LVI-numero mm 90 mm mm 110 mm mm 125 mm mm 125 mm PexFlex kaksiputkiset lämpöjohdot Virtausputki Vaippaputki LVI-numero mm 110 mm mm 110 mm mm 125 mm mm 160 mm Jatkospakkaus T-haarajatkospakkaus Vesitiivis kutistettava jatkos, ei sisällä liittimiä. LVI-numerot: Vesitiivis kutistettava t-haara, ei sisällä liittimiä. LVI-numerot: Suojahattu Päätykutiste Läpivientikumi Putken päähän asennettava kuivan tilan suoja. LVI-numerot: T-liitin Putken päähän asennettava kostean tilan suoja. LVI-numerot: Liitin ulkokierteellä Vaakatason vesitiiviste jälkivalettaviin kohtiin. LVI-numerot: Jatkoliitin 3

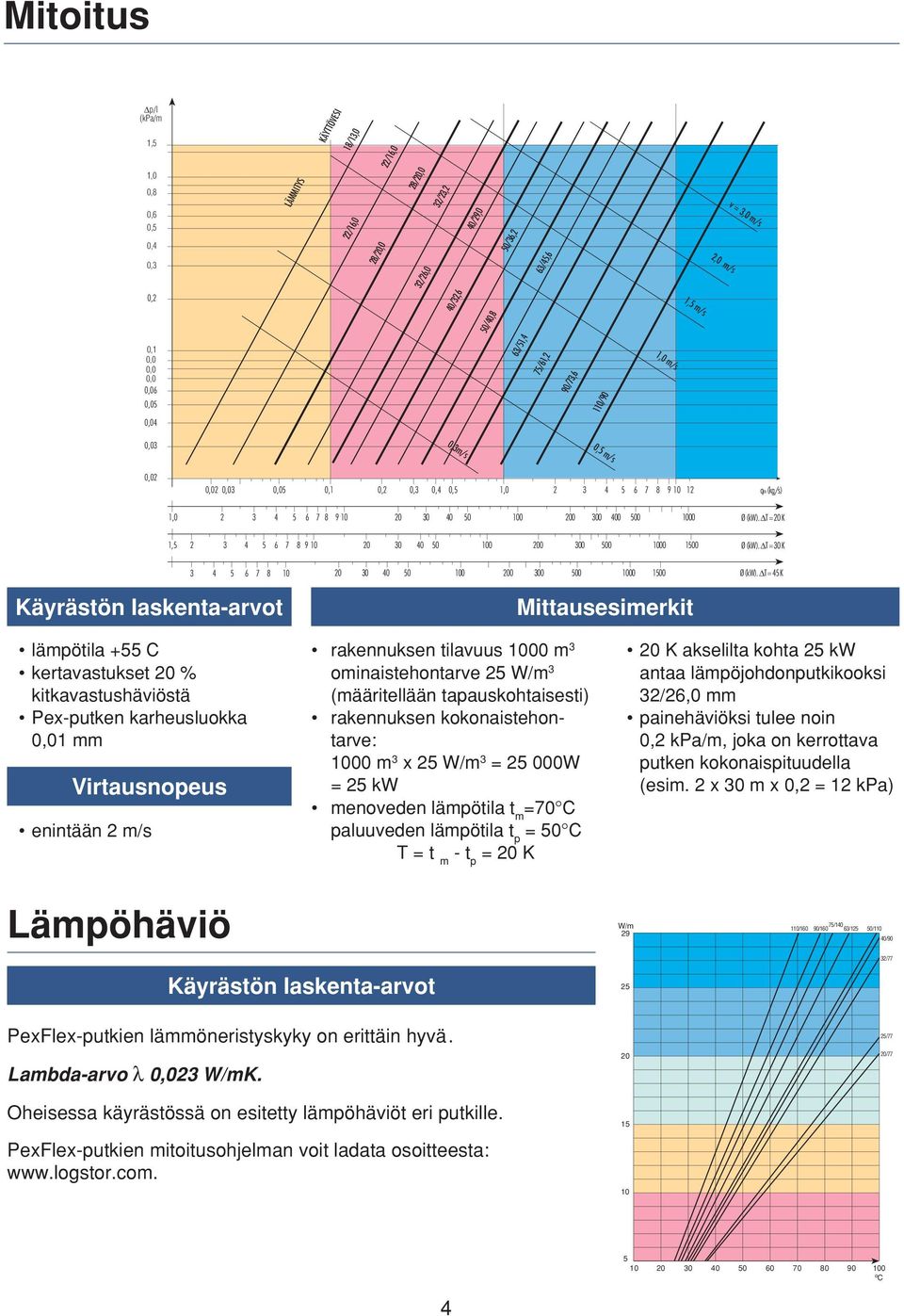

4 Mitoitus p/l (kpa/m 1,5 1,0 0,8 0,6 0,5 LÄMMITYS KÄYTTÖVESI 18/13,0 22/16,0 22/16,0 28/20,0 32/23,2 40/29,0 v = 3,0 m/s 0,4 0,3 28/20,0 32/26,0 50/36,2 63/45,6 2,0 m/s 0,2 40/32,6 1,5 m/s 50/40,8 0,1 0,0 0,0 0,0 0,06 0,05 63/51,4 75/61,2 90/73,6 110/90 1,0 m/s 0,04 0,03 0,3m/s 0,5 m/s 0,02 0,02 0,03 0,05 0,1 0,2 0,3 0,4 0,5 1, qm (kg/s) 1, Ø (kw). T = 20 K 1, Ø (kw). T = 30 K Ø (kw). T = 45 K Käyrästön laskenta-arvot Mittausesimerkit lämpötila +55 C kertavastukset 20 % kitkavastushäviöstä Pex-putken karheusluokka 0,01 mm Virtausnopeus enintään 2 m/s rakennuksen tilavuus 1000 m 3 ominaistehontarve 25 W/m 3 (määritellään tapauskohtaisesti) rakennuksen kokonaistehontarve: 1000 m 3 x 25 W/m 3 = W = 25 kw menoveden lämpötila t m =70 C paluuveden lämpötila t p = 50 C T = t m - t p = 20 K 20 K akselilta kohta 25 kw antaa lämpöjohdonputkikooksi 32/26,0 mm painehäviöksi tulee noin 0,2 kpa/m, joka on kerrottava putken kokonaispituudella (esim. 2 x 30 m x 0,2 = 12 kpa) Lämpöhäviö W/m 110/160 90/160 75/140 63/125 50/ /90 PexFlex-putkien lämmöneristyskyky on erittäin hyvä. Lambda-arvo λ 0,023 W/mK. Käyrästön laskenta-arvot Oheisessa käyrästössä on esitetty lämpöhäviöt eri putkille. PexFlex-putkien mitoitusohjelman voit ladata osoitteesta: /77 25/77 20/ o C 4

5 Tekniset ominaisuudet Lämpöjohto Käyttövesi Virtausputki Pex D ulko, mm Pex D sisä, mm ,6 40,8 51,4 61,2 73,6 90,0 13,0 16,0 20,0 23,2 29,0 36,2 45,6 Pex seinämä, mm 2,0 2,5 3,0 3,7 4,6 5,8 6,9 8,2 10,0 2,5 3,0 4,0 4,4 5,5 6,9 8,7 Vaippaputki LDPE Dulko, mm LDPE seinämä, mm 2,7 2,7 2,7 3,0 3,0 3,1 3,1 3,1 3,1 2,7 2,7 2,7 2,7 3,0 3,0 3,1 Vesisisältö l/m 0,2 0,3 0,5 0,8 1,3 2,1 3,0 4,3 6,3 0,1 0,2 0,3 0,4 0,7 1,0 1,6 k-arvo W/m 2 K 0,18 0,19 0,22 0,23 0,24 0,27 0,29 0,32 0,36 0,17 0,18 0,19 0,22 0,23 0,24 0,27 Toimituspituus m Paino kg/m 0,9 1,2 1,2 1,6 2,1 2,9 3,7 4,7 6,1 0,7 0,8 1,0 1,0 1,3 1,9 2,4 Virtausputki Pex D ulko, mm 25/25 32/32 40/40 50/50 28/22 32/22 40/28 50/32 Pex D sisä, mm 20,0/20,0 26,0/26,0 32,6/32,6 40,8/40,8 20,0/13,0 23,2/13,0 29,0/20,0 36,2/23,2 Pex seinämä, mm 2,5/2,5 3,0/3,0 3,7/3,7 4,6/4,6 4,0/3,0 4,4/3,0 5,5/4,0 6,9/4,4 Vaippaputki LDPE ulko, mm LDPE D seinämä, mm Vesisisältö l/m 0,6 1,0 1,6 2,6 0,3/0,2 0,4/0,2 0,7/0,3 1,0/0,4 K-arvo W/m2 K 2-putkinen lämpöjohto 2-putkinen käyttövesi Toimituspituus/m Paino kg/m 2,1 2,2 2,7 4,1 1,7 2,1 2,2 2,7 PexFlex-putkien suurin jatkuva käyttölämpötila on 95 astetta käyttöpaine 95 lämpötilassa on joko 1,0 MPa (10 bar) kaikille käyttövesijohdoille ja lämpöjohdoille 0,6 MPa (6bar) lämpöjohdoille. käyttöpaine 70 tai sen alle olevissa lämpötiloissa on 1,0 MPa (10 bar) kaikilla PexFlex-putkilla. putkikiepin halkaisija 1,80-2,30 metriä. suositeltava taivutussäde 1,0-1,5 m putkikoosta riippuen. liittimien eroosiokorroosion välttämiseksi PexFlex-putkiston virtausnopeus ei saa ylittää 2 m/s. T-haaroitus PexFlex-putkisto haaroitetaan T-haarajatkoksella, joka eristää liitoskohdan ja antaa sille mekaanisen suojan sekä tekee haaroituksesta täysin vesitiiviin. Kiinnivaahdotettu putkijärjestelmä ei tarvitse kaivoja. Myös vauriotilanteissa yksittäinen T-haarajatkospakkaus on helpommin korjattavissa kuin useita liitoksia käsittävä kaivo. Oikein tehdyn T-haarajatkoksen voi jättää sellaisenaan maan alle väh. 40 cm maata päällä sellaiseen paikkaan, että se on kaivettavissa esiin rakenteita rikkomatta. T-haaran putkielementtien päihin ei tarvita päätykutisteita. Kaivon käyttö on perusteltua vain erikoistilanteissa lähinnä saneerauskohteissa, esimerkiksi liitettäessä erityyppisiä putkijärjestelmiä keskenään tai kun tarvitaan sulkuventtiilejä tai varauksia myöhemmin toteutuvalle lisärakentamiselle. T-haarakohdan sijoittamista aivan lähelle putken kääntymistä vaativia kohtia (talonousut, suunnanmuutokset tulisi mahdollisuuksien mukaan välttää. 5 T-haaran suurimmat putket kannattaa sijoittaa runkoputken osuudelle. T-haaroja, joissa suurin putki sijoittuu rungosta lähtevään haaraan tulee mahdollisuuksien mukaan välttää. T-haarojen määrää voidaan vähentää ottamalla useampia lähtöjä lämmönjakohuoneesta, tämä on useimmiten myös taloudellisesti edullisin vaihtoehto. Rakennusten sijainnista riippuen putkisto voidaan asentaa myös ketjuttamalla talosta toiseen, ilman T-haaroituksia.

6 Asennus Kylmällä ilmalla asennustyötä helpottaa, jos putkikieppi on lämmitetty ennen asennusta lämminilmapuhaltimella. Kiepin avaaminen valmiiksi oikenemaan ennen kaivantoon asentamista on myös suositeltavaa. PexFlex-putken pään lämmittäminen (max 70 ) helpottaa liittimien asennusta ja palauttaa putken pyöreän muodon. Jatkoksissa tai T-haaroituksissa ei tarvita päätykutisteita. Yksityiskohtaiset ohjeet asennusesitteessämme. Painekoe Suurin koepaine PN 16 (20 C). Painekokeen aikana PexFlex-putki laajenee luonnostaan hiukan, mikä alentaa painetta putkistossa. Kaivanto Putket asennetaan kaivantoon oheisen periaatekuvan mukaisesti. Peitesyvyys vähintään 400 mm, mielellään enmmän. Täytemaata vähintään 100 mm putkielementin ympärille. PexFlex-putket eivät tarvitse lisäsuojauksia edes katualueelle asennettaessa. Kylmä käyttövesi asennetaan yleensä eristämättömänä lämpöjohtojen alle. Tarvittaessa voidaan kylmävesijohto asentaa eristettynä PexFlex-putkena. Putkien asennus kaivantoon Täyttö putkien ympäriltä hiekalla 0-16 mm. Lopputäyttö kivettömällä kaivuumassalla. Katutaso Katutaso LVK LV LJ LJ LJ KV LJ LVK KV LV 6

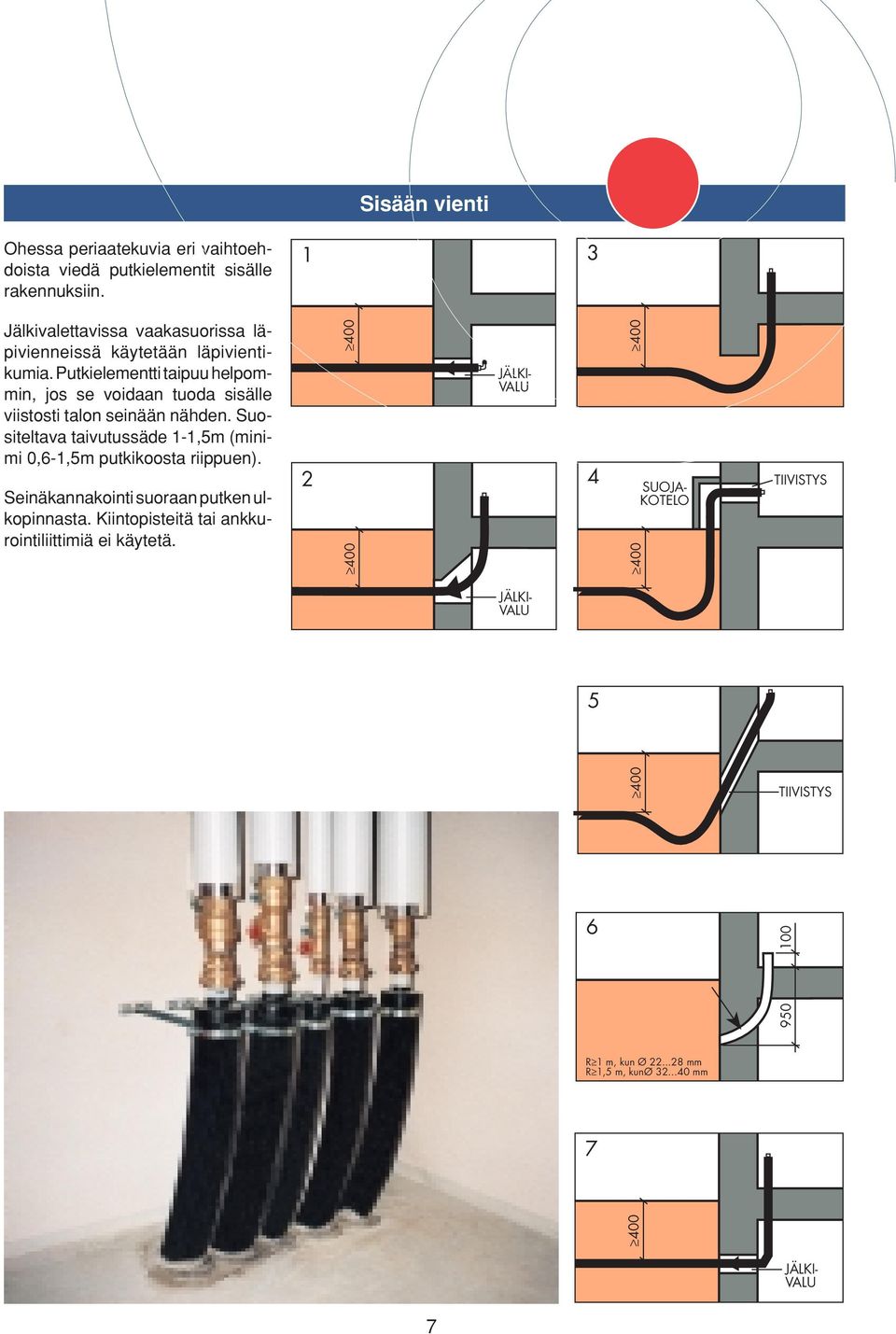

7 Sisään vienti Ohessa periaatekuvia eri vaihtoehdoista viedä putkielementit sisälle rakennuksiin. 1 3 Jälkivalettavissa vaakasuorissa läpivienneissä käytetään läpivientikumia. Putkielementti taipuu helpommin, jos se voidaan tuoda sisälle viistosti talon seinään nähden. Suositeltava taivutussäde 1-1,5m (minimi 0,6-1,5m putkikoosta riippuen). Seinäkannakointi suoraan putken ulkopinnasta. Kiintopisteitä tai ankkurointiliittimiä ei käytetä. 2 JÄLKI- VALU 4 TIIVISTYS SUOJA- KOTELO JÄLKI- VALU 5 TIIVISTYS R 1 m, kun Ø mm R 1,5 m, kunø mm 7 JÄLKI- VALU 7
