Kuivausrumpu PT 5135 C PT 7135 C. fi - FI. Asennuskaavio

Transkriptio

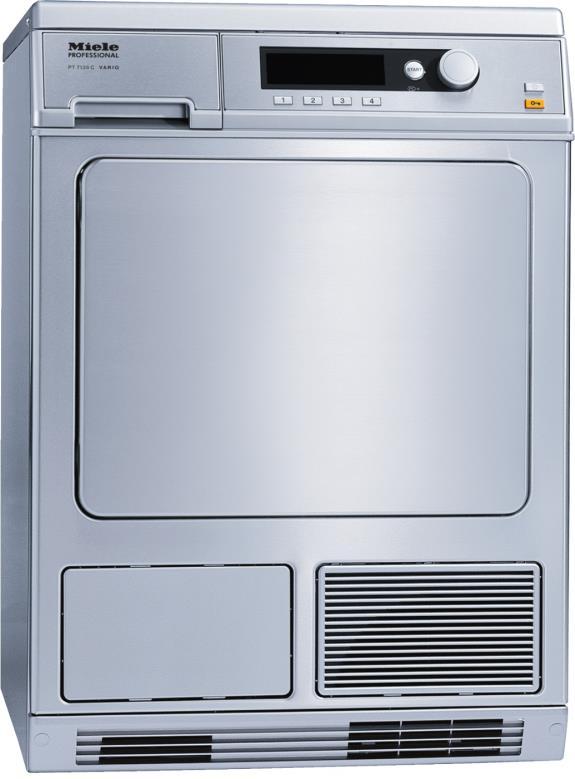

1 Asennuskaavio Kuivausrumpu PT 5135 C PT 7135 C Lue ehdottomasti koneen käyttö- ja asennusohje ennen koneen asennusta - liitäntöjä - käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. fi - FI / 01

2 Merkintöjen selitykset: Liitäntä vaaditaan Liitäntä valinnainen tai vaaditaan vain tietyissä konetyypeissä AL Poistoilma KLZ Jäähdytysilma, tuloilma ASK Poistoletku, kondenssivesi PA Potentiaalin tasain B Koneen kiinnitys SLA Huippukuormitusliitäntä EL Sähköliitäntä UG Umpinainen jalusta F Säätöjalat, säädettäviä UO Avojalusta KG Rahastinkäyttö WTV Pesutorni KGA Rahastinlaiteliitäntä XKM Tiedonsiirtomoduuli KLA Jäähdytysilma, poistoilma ZL Tuloilma Oikeus teknisiin muutoksiin ja virheisiin pidätetään. 12/14/ / 01

3 PT 5135/7135 fi - FIFI Koneen mitat / 01 3

4 fi - FI PT 5135/7135 Asennus / 01

5 PT 5135/7135 fi - FIFI Pesutorni / 01 5

6 fi - FI PT 5135/7135 Paikalleen sijoittaminen / 01

7 PT 5135/7135 fi - FIFI Paikalleen sijoittaminen / 01 7

8 fi - FI PT 5135/7135 Tekniset tiedot PT 5135 C PT 7135 C Kuivausjärjestelmä Kosteuden tiivistävä Kosteuden tiivistävä Rummun tilavuus l Täyttömäärä kg 6,5 6,5 Täyttöaukon halkaisija mm Sähköliitäntä (EL) Vakiojännite 2N AC 400V 2N AC 400V Taajuus Hz Kokonaisliitäntäteho kw 3,68 3,68 Sulake (laukeamistyyppi B normin EN mukaan) A 2 x 10 2 x 10 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² 4 x 1,5 4 x 1,5 Verkkoliitäntäjohto (H05RN-F) ilman pistotulppaa, kiinteä liitäntä Verkkoliitäntäjohdon pituus mm Vaihtoehtoinen jännite (huollon muunnettavissa) 1N AC 230V 1N AC 230V Taajuus Hz Kokonaisliitäntäteho kw 2,17 2,17 Sulake (laukeamistyyppi B normin EN mukaan) A 1 x 10 1 x 10 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² 3 x 1,5 3 x 1,5 Erikoisjännitteet OS 230 (Offshore) 2 AC 230 V 3 AC 230 V Taajuus Hz Kokonaisliitäntäteho kw 3,68 3,68 Sulake (laukeamistyyppi B normin EN mukaan) A 2 x 16 3 x 16 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² 3 x 1,5 3 x 1,5 Verkkoliitäntäjohto ilman pistotulppaa, kiinteä liitäntä Verkkoliitäntäjohdon pituus mm Tiedot poikkeavat edellisistä seuraavissa maissa: Vakiojännite 13 A (vain Iso-Britannia) 1N AC V 1N AC V Taajuus Hz Kokonaisliitäntäteho kw 2,76-2,99 2,76-2,99 Sulake (laukeamistyyppi B normin EN mukaan) A 1 x 13 1 x 13 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² 3 x 1,5 3 x 1,5 Liitäntäjohto, jossa pistotulppa Verkkoliitäntäjohdon pituus mm Vakiojännite (vain Tanska) 2N AC 400 V - Taajuus Hz 50 - Kokonaisliitäntäteho kw 3,68 - Sulake (laukeamistyyppi B normin EN mukaan) A 2 x 10 - Verkkoliitäntäjohdon johdinpinta-ala väh. mm² 4 x 1,5 - Verkkoliitäntäjohto ilman pistotulppaa, kiinteä liitäntä - Verkkoliitäntäjohdon pituus mm Vakiojännite (vain Norja) 1N AC 230 V 1N AC 230 V Taajuus Hz Kokonaisliitäntäteho kw 3,68 3,68 Sulake (laukeamistyyppi B normin EN mukaan) A 1 x 16 1 x 16 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² 3 x 1,5 3 x 1,5 Liitäntäjohto, jossa pistotulppa Verkkoliitäntäjohdon pituus mm Vaihtoehtoinen jännite (muunnettavissa) 3 AC 230 V 3 AC 230 V Taajuus Hz Kokonaisliitäntäteho kw 3,68 3,68 Sulake (laukeamistyyppi B normin EN mukaan) A 3 x 16 3 x 16 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² 4 x 1,5 4 x 1,5 = vakiovarusteena, = lisävarusteena, + = vain tilauksesta, - ei käytettävissä / 01

9 PT 5135/7135 fi - FIFI Tekniset tiedot PT 5135 C PT 7135 C Vakiojännite (vain Suomi) - 2N AC 400 V Taajuus Hz - 50 Kokonaisliitäntäteho kw - 3,68 Sulake (laukeamistyyppi B normin EN mukaan) A - 2 x 10 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² - 4 x 1,5 Verkkoliitäntäjohto ilman pistotulppaa, kiinteä liitäntä - Verkkoliitäntäjohdon pituus mm Vaihtoehtoinen jännite (muunnettavissa) 1N AC 230 V Taajuus Hz - 50 Kokonaisliitäntäteho kw - 3,68 Sulake (laukeamistyyppi B normin EN mukaan) A - 1 x 16 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² - 3 x 1,5 Vaihtoehtoinen jännite (muunnettavissa) 1N AC 230 V Taajuus Hz - 50 Kokonaisliitäntäteho kw - 2,17 Sulake (laukeamistyyppi B normin EN mukaan) A - 1 x 10 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² - 3 x 1,5 Vakiojännite (vain Australia) - 1N AC V Taajuus Hz - 50 Kokonaisliitäntäteho kw - 2,17 2,34 Sulake A - 1 x 10 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² - 3 x 1,0 Liitäntäjohto, jossa pistotulppa - Verkkoliitäntäjohdon pituus mm Vakiojännite (vain Japani) - 1N AC 200 V Taajuus Hz Kokonaisliitäntäteho kw - 3,7 Sulake A - 1 x 20 Verkkoliitäntäjohdon johdinpinta-ala väh. mm² - 3 x 2,75 Liitäntäjohto, jossa pistotulppa - Verkkoliitäntäjohdon pituus mm Poistoletku, kondenssivesi (ASK) Poistoveden lämpötila enint. C Tilavuusvirta lyhytaikaisesti enintään l/min 3,6 3,6 Rakennuskohtainen poistoletkun viemäröintiliitin mm 10 x x 30 Poistoletku (sisähalkaisija) mm 10 (DN70) 10 (DN70) Poistovesiletkun pituus mm Pumpun poistokorkeus enintään (koneen alareunasta laskettuna) mm Jäähd yt ysilma, tuloilma (KLZ) Aukot on jätettävä vapaiksi jäähdytysilmaa varten Jäähd yt ysilma, poistoilma (KLA) Aukot on jätettävä vapaiksi jäähdytysilmaa varten Potentiaalin tasain (PA) Koneen liitäntä (erityisen rakennussarjan avulla) Huippukuormitus/ Energiansäästö (SLA) Koneen liitäntä (erityisen rakennussarjan avulla) Ohjauskoskettimien liitäntäjännite 230 V 230 V Rahastinlaiteliitäntä (KGA) Rahastinlaitteiden liitäntä Lähetinmoduuli (XKM) = vakiovarusteena, = lisävarusteena, + = vain tilauksesta, - ei käytettävissä / 01 9

10 fi - FI PT 5135/7135 Tekniset tiedot PT 5135 C Sarjaporttiliitäntä RS 232 (XKM moduuli jälkiasennussarja) Paikalleen sijoittaminen säätöjalkojen avulla (F) Säätöjalkojen määrä kpl 4 4 PT 7135 C Säätöjalka, kierteet mm +14,5 / ,5 / -7 Jalkojen halkaisija mm Kiinnitys (B) Kiinnitys lattiaan, vakio Kiinnityssarja (kahta jalkaa varten), kiinnitys kiinnityssankojen avulla Puuruuvi DIN 571 mm 6 x 50 6 x 50 Ruuvitulppa (halkaisija x pituus) mm 8 x 40 8 x 40 Kiinnitys lattiaan, Miele-jalusta Paikalleen sijoittaminen, Miele-jalusta (kiinnitystarvikkeet kuuluvat toimitukseen) Pakolliset kiinnityskohdat kpl 4 4 Puuruuvi DIN 571 mm 8 x 65 8 x 65 Ruuvitulppa (halkaisija x pituus) mm 12 x x 60 Kiinnitys lattiaan, jalusta (rakennuskohtainen) Koneen sijoittaminen rakennuskohtaiselle jalustalle (betonia tai muurattu) Jalustan mitat vähint. (l/s) mm 600/ /650 Puuruuvi DIN 571 mm 6 x 50 6 x 50 Ruuvitulppa (halkaisija x pituus) mm 8 x 40 8 x 40 Koneen tiedot Koneen kokonaismitat (k/l/s) mm 850/600/ /600/709 Koneen ulkovaipan mitat (k/l/s) mm 850/595/ /595/697 Sisääntuontimitat (k/l) Koneen sisääntuontiaukon mitat vähint. (ilman pakkausta) mm 900/ /600 Sijoitusmitat Koneen etäisyys sivusuunnassa vähint. mm Suositeltava etäisyys sivusuunnassa, pesutorni mm Vähimmäisetäisyys vastakkaiseen seinään koneen etuosasta mm Suositeltava etäisyys vastakkaiseen seinään koneen etuosasta mm Painot ja kuormitukset Koneen paino (netto) kg Lattiaan kohdistuva enimmäiskuormitus käytön aikana N Koneen päästöt Melupäästöt, äänen tehotaso työpaikalla (normin EN ISO 11204/11203 mukaan) db (A) < 70 < 70 Lämmönluovutus sijoitustilaan W = vakiovarusteena, = lisävarusteena, + = vain tilauksesta, - ei käytettävissä / 01

11 PT 5135/7135 fi - FIFI Vaihtoehdot/Lisävarusteet Umpinainen jalusta (UG) Umpinainen jalusta, k 300 mm (UG 5005) Umpinainen jalusta k 470 mm (UG ) Umpinainen jalusta k 750 mm (UG ) Avojalusta (UO) Avojalusta, k 300 mm (UO 5005) Avojalusta k 470 mm (UO ) Pesutorni (WTV) Rakennussarja, teräs (WTV 5062) Rakennussarja, valkoiseksi maalattu (WTV 5061) Rahastinlaitteet (KG) Rahastinlaite (C 4060) Rahastinlaite (C 4065) Rahastinlaite (C 4070) Rahastinlaite (C 5200 BT) Lisävarusteet Rakennussarja, huippukuormitus- / energiansäästötoiminnot (BSS) Asennussarja, potentiaalintasain Lähetinmoduuli XKM (XKM RS ) Erikoisominaisuudet Sinkitty jalusta, sivut terästä Sinkitty jalusta, sivut polttomaalattu siniseksi Sinkitty jalusta, sivut polttomaalattu siniseksi Sinkitty jalusta, pinta polttomaalattu siniseksi Sinkitty jalusta, pinta polttomaalattu siniseksi Rakennussarja pesukoneen ja kuivausrummun yhdistämiseksi Rakennussarja pesukoneen ja kuivausrummun yhdistämiseksi Rahastinlaite, vain ohjelmakäyttö Rahastinlaite, aika- ja ohjelmakäyttö Rahastinlaite, toimii rahakkeilla ja eurokolikoilla, aika- ja ohjelmakäyttö Rahastinlaite, maksukortti Huippukuormitus- / energiansäästötoimintojen liittämistä varten Asennussarja (M.-Nr ), saatavissa Miele-huollosta Jälkiasennussarja XKM-moduuli, RS 232, mukana asennussarja = vakiovarusteena, = lisävarusteena, + = vain tilauksesta, - ei käytettävissä / 01 11

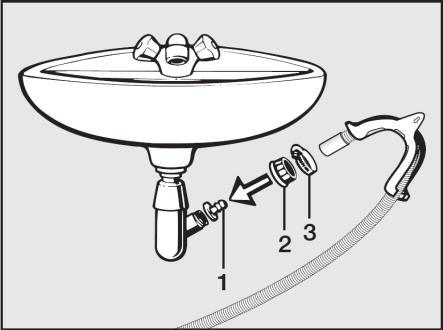

12 fi - FI PT 5135/7135 Vinkkejä koneen asennukseen ja sijoitukseen Asennuksen edellytykset Koneen saa liittää vain kansallisten lakien, asetusten ja direktiivien sekä paikallisten määräysten ja ohjeiden mukaiseksi laitteistoksi. Lisäksi on noudatettava sijoituspaikassa voimassa olevia sähkön- ja vedentoimittajan määräyksiä, onnettomuutta ehkäiseviä määräyksiä, vakuutusyhtiön määräyksiä sekä yleisesti tunnettuja teknisiä menetelmiä. Poistoletkun liittäminen viemäriputken liittimeen Voit liittää poistoletkun suoraan esim. käsienpesualtaan viemäriputken liittimeen. Yleiset käyttöolot Ympäristön lämpötila: C Konetta ei saa sijoittaa samaan tilaan sellaisten pesukoneiden kanssa, joissa käytetään perkloorieteeni- ja hiilivetypitoisia liuottimia. Pesukoneista tulevat liuotinainehöyryt voivat hajota palamisreaktiossa suolahapoiksi, mistä voi olla haitallisia seurauksia. Sähköliitäntä Koneen mukana toimitetaan (konetyypin mukaan) pistotulpallinen tai pistotulpaton verkkoliitäntäjohto. Sähköliitännän on oltava VDE 0100-normin tai muiden kansallisten ja paikallisten määräysten mukainen! Sähköliitännän saa tehdä vain valtuutettu sähköalan ammattilainen. Tiedot koneen nimellistehosta ja tarvittavista sulakkeista löytyvät arvokilvestä. Ennen koneen liittämistä sähköverkkoon on tarkistettava, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä. Kone voidaan liittää sähköverkkoon joko kiinteästi tai IEC :n mukaisella pistorasialiitännällä. Suosittelemme koneen liittämistä sähköverkkoon sopivan pistotulppaliitännän välityksellä. Tällöin kone on helppo irrottaa varmasti sähköverkosta esim. koneen korjaus- ja huoltotöiden yhteydessä. Jos kone asennetaan kiinteästi sähköverkkoon, asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava vähintään 3 mm. Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (IEC/EN 60947). Pistorasiaan tai erotuskytkimeen on päästävä helposti käsiksi, jolloin kone on helppo irrottaa sähköverkosta milloin tahansa. Kun kone irrotetaan sähköverkosta, erotuskytkimen on oltava lukittavissa tai koneen erottamista sähköverkosta on pystyttävä valvomaan muulla tavoin koko ajan. Myös sähköliitännän uusiminen, asennukseen tehtävät muutokset, suojamaadoituksen toimivuuden testaus ja käytettävän sulakkeen valinta on aina annettava sähköalan ammattilaisten tehtäväksi, koska he tuntevat asiaan liittyvät VDE-määräykset sekä paikallisen sähkönjakeluyrityksen erityisvaatimukset. Jos koneen sähkökytkentää muutetaan toiselle jännitteelle, muutostyöt on ehdottomasti tehtävä kytkentäkaavion kytkentämuutosohjeiden mukaisesti. Tarvittavat muutostyöt saa antaa vain valtuutetun huoltoliikkeen tai Miele-huollon tehtäväksi. Lisäksi on huomioitava lämmitystehon asetukset. Koneen toimintaa automaattisesti sääteleviä kytkimiä, kuten kellokytkimiä, ei saa käyttää. Teknisissä tiedoissa ilmoitettu johdinpinta-ala koskee vain tarvittavaa liitäntäjohtoa. Muiden johtojen vähimmäisjohdinpinta-alat määräytyvät kansallisten ja paikallisten määräysten mukaisesti. Poistoletku, kondenssivesi Poistopumppu pumppaa kondenssiveden 1metrin korkeuteen asti. Jotta vesi pääsee vapaasti virtaamaan, poistoletkun on oltava mahdollisimman suorassa. Voit tarvittaessa irrottaa letkun päässä olevan koukkupään. Poistoletkun sijoitusvaihtoehdot: 1. Voit kiinnittää poistoletkun pään erilliseen poistoputkeen kumiliittimen avulla. 2. Voit kiinnittää poistoletkun pään pesualtaan viemäröintiputkeen muoviliittimen avulla. 3. Voit johtaa poistoveden suoraan lattiakaivoon. Tähän tarvittavan liitäntäkappaleen ja letkunkiristimen löydät alhaalta kuivausrummun takaseinästä. Potentiaalin tasain Mikäli paikalliset ja kansalliset määräykset sitä edellyttävät, kone on varustettava potentiaalin tasaimella, jossa on hyvä kosketinyhteys. Tarvittavan potentiaalin tasaimen liitäntätarvikkeet voidaan tilata Miele-huollosta yhdessä potentiaalintasaimen kanssa tai ne voi hankkia erikseen. Huippukuormitus/energiansäästö Kone voidaan liittää sähköverkkoon lisävarusteena saatavan huippukuormitus- tai energiansäästöjärjestelmän välityksellä. Tällöin koneeseen asennetaan lista, jossa on kolme signaalikosketinta. Listassa on merkinnät a, b, c ja d. a - lähtösignaali, koneiden käynnistys b - lähtösignaali, koneen lämmityksen käynnistys c - tulosignaali huippukuormitus, kone kytkee lämmityksen pois päältä d nollajohdin Kun huippukuormitussuoja aktivoituu, lämmitys kytkeytyy pois päältä ja ohjelma pysähtyy. Näyttöruutuun ilmestyy siitä kertova ilmoitus. Kun huippukuormitustilanne on ohi, ohjelma jatkuu automaattisesti normaaliin tapaan. Rahastinkäyttö Kone voidaan varustaa erillisellä rahastimella (erikseen ostettava lisävaruste). Rahastinta varten tarvittava ohjelmointi on jätettävä Miele-huollon tehtäväksi. Sarjaliitäntä Koneeseen voidaan järjestää sarjaliitäntä asentamalla siihen moduuli XKM RS323. XKM RS232-moduulin koskettimet ovat SELV-järjestelmän mukaisia (maadoittamaton suojajännite) ja vastaavat normia EN Moduuliin liitettävien ulkoisten laitteiden on myös oltava SELVjärjestelmän mukaisia. Pistoliitettävässä moduulissa on edelleen liittämistä varten yhteyskaapeli ja D-Sub-pistoke / 01

13 PT 5135/7135 fi - FIFI Paikalleen sijoittaminen ja kiinnitys Kone on sijoitettava täysin tasaiselle, vaakasuoralle ja kiinteälle alustalle, joka kestää teknisissä tiedoissa mainitun kuormituksen. Lattiaan kohdistuva kuormitus vaikuttaa pistekuormana alustaan koneen jalkojen alueella. Kone on ehdottomasti kiinnitettävä paikalleen. Suorista kone vaakasuoraan sekä pituus- että poikittaissuunnassa säätöjalkojen avulla. Sijoitus jalustalle Kone voidaan asentaa erillisen jalustan päälle (avoin tai suljettu jalusta, erikseen ostettavia Mielen lisävarusteita) tai kiinnittää rakennuskohtaiseen betonijalustaan. Betonilaatu ja sen kantavuus on mitattava kyseisen koneen lattiakuormituksen mukaan. Varmista rakennuskohtaisen betonijalustan riittävän tukeva kiinnitys alla olevaan lattiaan. Jos kone asennetaan rakennuskohtaiselle jalustalle (betonijalustalle tai muuratulle jalustalle), koneen kiinnitys on varmistettava mukana toimitetuilla kiinnityssangoilla. Ellei konetta kiinnitetä, se voi pudota jalustalta käytön aikana. Pesutorni Voit sijoittaa kuivausrummun ja Miele-pesukoneen päällekkäin pesutorniksi. Tähän tarvitset erillisen välilevysarjan (WTV, erikseen ostettava lisävaruste). Pesutornin välilevysarjan asennus on jätettävä Miele-huollon tehtäväksi. Koneen etujalat voidaan kiinnittää lattiaan mukana toimitettujen kiinnityssankojen avulla. Kiinnitystarvikkeet on suunniteltu betonilattiaan tehtävää ruuvitulppakiinnitystä varten. Mikäli sijoituspaikan lattia on jotain muuta materiaalia, kiinnitystarvikkeet on hankittava erikseen / 01 13
