1 PAROC GROUP

2 PAROC-KIVIVILLA ON KOTIMAISTA alkaen Paroc Group osa Owens Corningia Rakennuseristeiden tuotteet valmistetaan Suomessa Paraisten tehtaalla. Paroc työllistää Suomessa n. 400 henkilöä Kivivillaa on valmistettu Suomessa v lähtien

3 LÄMMÖNERISTYS OSANA PUURAKENTEEN PALOTURVALLISUUTTA 2018

4 PALOTURVALLINEN ERISTETTY PUURAKENNE Yli 2-kerroksisessa P2-paloluokan puukerrostalossa lämmöneristeiden ja ontelon täytteiden tulee olla vähintään A2-s1, d0-luokkaa. Puurakenteet palomitoitetaan laskennallisesti Eurokoodi 5:n mukaan tai rakenteita testaamalla. Kivivilla ei sula palotilanteessa, joten se voidaan huomioida puurakenteiden palomitoituksessa puuta palosuojaavana osana

5 RANKARAKENTEEN KÄYTTÄYTYMINEN PALOSSA Runkotolppien väleihin asennettu palonkestävä kivivilla suojaa runkotolppien lappeita palon aikana, jolloin hiiltymistä tapahtuu ainoastaan runkotolpan palolle alttiina olevalla kapealla sivulla. Eurokoodin laskukaavat ovat sovellettavissa vain yli 26kg/m 3 painavalle kivivillalle. Kivivillalla eristetty rakenne kestää palossa jopa tuplasti pidempään! Rankarakenteessa olevan puun todellinen hiiltyminen vs. suunnittelussa huomioitava hiiltymä Paroc Group Oy

6 KIVIVILLAN SUOJAUSKYKY RUNKOTOLPPIEN VÄLISSÄ Jos runkotolppien väliset ontelot täytetään kokonaan tai osittain kivivillalla, osastoivan rakenteen eristysaika määritetään Eurokoodi 5:n kaavalla: t ins,0,1 = 0,2 h ins k dens h ins = eristyksen paksuus mm k dens = taulukosta Kivivillaeristys PAROC extra PAROC extra pro t ins,0,1 (min) eri eristepaksuuksille 50 mm 70 mm 100 mm 120 mm 150 mm 200 mm 10 min 14 min 20 min 24 min 30 min 40 min 11 min 15 min 22 min 26 min 33 min 44 min Paroc Group Oy

7 YKSINKERTAISTETTU LASKENTAMENETELMÄ EI - LUOKITELLUILLE SEINILLE (EN , LIITE E) Kipsilevy t ins,0,1 k pos,1 0,8 k j,1 1,0 Kivivilla t ins,0,2 k pos,2 1,0 k j,2 1,0 Kipsilevy t ins,0,3 18min 0,2 x 66 mm x 1= 13,2 min Kaava 0,2 x h ins x k dens soveltuu vain kivivillalle 18min k pos,3 0,74 k j,3 1,0 Väliseinä: 13 mm:n kipsilevy (EN520) 66 x 66 mm puuranka, k600 + PAROC extra 66 mm 13 mm:n kipsilevy (EN520) (Kipsilevyjen saumat sijoitetaan puurangan keskelle ja sauman leveys on alle 2 mm) tins = tins,0,1 kpos,1 kj,1 + tins,0,2 kpos,2 kj,2 + tins,0,3 kpos,3 kj,3 = 18 min 0,8 1,0 + 13,2 min 1,0 1, min 0,74 1,0 = 40,92 min Paroc Group Oy

8 SAMANLAINEN RAKENNE PALOTESTISSÄ Kipsilevy 12,5mm (norm) 66mm puurunko / 66mm PAROC extra Kipsilevy12,5mm (norm) EI 60 Testaamalla osastoivalle rakenteelle saadaan lähes 20 minuuttia parempi palonkestävyys

9 KEVYEN VÄLISEINÄN PALOTESTI Oheisessa kuvassa nähdään osastoivan kevyen väliseinän palotesti 1h 13 minuutin paloaltistuksen jälkeen (testistandardi EN1364-1) Rakenteen tiiviys pettää, kun uunin ulkopuolella oleva kipsilevy murtuu

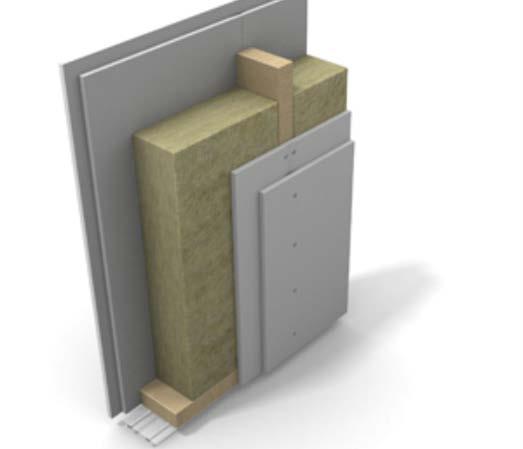

10 KEVYET PUURUNKOISET VÄLISEINÄT EI 60 EI 90 Kipsilevy 12,5mm (norm.) 66mm puurunko/ 66mm PAROC extra Kipsilevy 12,5mm (norm.) Kipsilevy 2x12,5mm (norm.) 120mm puurunko/ 125mm PAROC extra Kipsilevy 2x12,5mm (norm.)

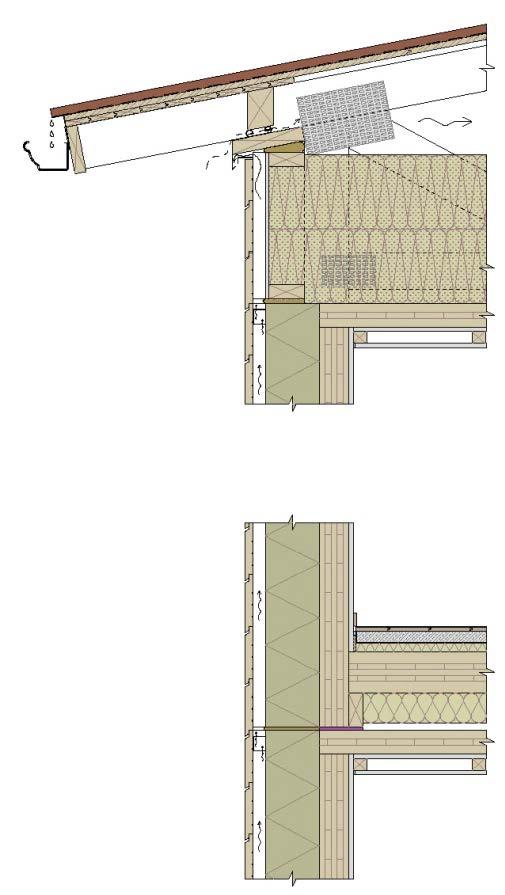

11 ULKOSEINÄT Ulkopuolinen suojaverhous rungolle K 2 10 (A2-s1,d0) voidaan toteuttaa luokitellulla tuulensuojaeristeellä. Rankarakenne CLT / LVL 11 Lämmöneriste: PAROC extra Tuulensuojaeriste = suojaverhous: PAROC Cortex Pro (K 2 30) Paroc Group Oy Tuulensuojaeriste = suojaverhous: PAROC Cortex One (K 2 30)

12 OSASTOIVAT ULKOSEINÄT REI 60 / EI 60 Testien, laskelmien sekä VTT:n lausunnon VTT-S perusteella lähes kaikki variaatiot näistä rakenteista täyttävät REI 60 luokituksen, kun ne on eristetty PAROC -kivivillalla. Palotestissä jatkuva kuorma seinälle oli 5,5 kn/runkotolppa (9,2 kn/m) Luokitus pätee molempiin suuntiin. Rankarakenne Paroc extra + PAROC Cortex Pro CLT -rakenne PAROC Cortex One

13 KANTAVAN ULKOSEINÄRAKENTEEN PALOTESTI Kantavan puurunkoisen ulkoseinän palotesti (EN :2012 mukaisesti) Palotestissä jatkuva kuorma seinälle oli 5,5 kn/runkotolppa (9,2 kn/m) Kuvassa rakenne 120 minuuttia kestäneen testin jälkeen Paloaltistus on tapahtunut julkisivun puolelta rakennetta Puuverhous on palanut pois ja tuulensuojalevy pudonnut Puurankojen näkyvissä osissa on havaittavissa hiiltymistä Kivivilla on paikallaan runkotolppien välissä Sisäpuolen kipsilevy on vahingoittumaton 13 Paroc Group Oy

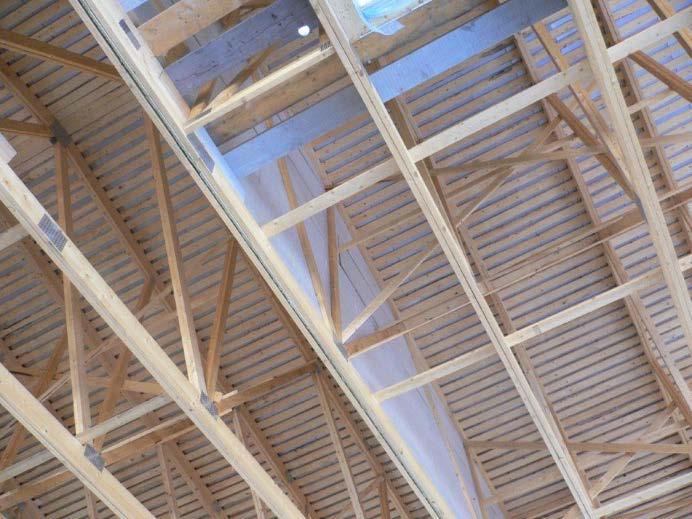

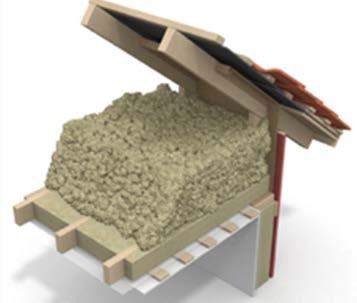

14 YLÄPOHJAT PAROC extra + BLT PAROC extra Normaali naulalevyristikko kestää palossa n. 10 minuuttia* Kun ristikolta vaaditaan palonkestävyyttä, mitoitetaan ristikon alapaarre kantavaksi palkiksi (R30 R120) PAROC extra asennetaan suojaamaan kantavien palkkien kylkiä koko niiden korkeudelta. Sisäkaton koolaus tulee mitoittaa tarpeeksi järeäksi, jotta se pitää eristeen paikoillaan palotilanteessa. Puhallusvillaa ei sovellu palkkien sivujen palosuojaukseen, sillä sen paikallaan pysyvyydestä palotilanteessa ei voida olla varmoja Paroc Group Oy * Lähde Puuinfo: TEKNINEN TIEDOTE PALONKESTÄVÄ NR YLÄPOHJA

15 ULLAKON / YLÄPOHJAN ONTELOIDEN PALOKATKOT Esimerkiksi rivitaloissa jokainen asunto täytyy erottaa omaksi palo-osastokseen. Suuremmissa ullakoissa osastointi tehdään 1600m 2 pinta-aloittain Osastointi täytyy tiivistää ympäröiviin rakenteisiin Ullakot ja yläpohjan ontelot jaetaan lisäksi 400m 2 osiin EI 15 rakenteella Osastointi tehdään ullakolla huoneistojen välisen osastoivan seinän kohdalle REI 30 rakenteella. Voidaan tehdä myös muualle, jos osastoiva alakatto Osastoinnin jatkuvuus ja tiiviys tulee varmistaa vesikattoa myöten Jokaiseen osaan on oltava pääsy sammutustyötä varten Paroc Group Oy

16 ULLAKON / YLÄPOHJAN ONTELON OSASTOINTI (R)EI30 PAROC FireSAFE PR30 tuote muodostaa ristikon kylkeen asennettuna EI 30 luokan osastoivan rakenteen. (EN ) Kahden ristikon väliin asennettuna tuote muodostaa REI 30 luokan rakenteen. (VTT-S ) Osastoivan rakenteen tiivistys vesikattoon tehdään PAROC Pro Loose Mat 80 -sullontavillalla. Saatavilla myös luukku. Kuvat: SBA Interior Oy

17 OSASTOINNIN TULEE ULOTTUA RÄYSTÄÄLLE ASTI Ullakon/yläpohjan ontelon osastointi tulee tehdä räystäille saakka (kun räystäässä on ontelo) PAROC FireSAFE PR30 -levy on helposti työstettävissä villaveitsellä, joten tuotteen muotoilu onnistuu helposti ahtaissakin tiloissa. Tuote soveltuu erinomaisesti myös vanhojen rakennusten paloturvallisuuden parantamiseen Paroc Group Oy

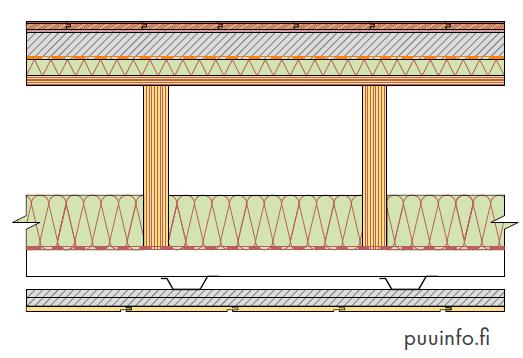

18 VÄLIPOHJAT Välipohjissa sovelletaan samanlaista palkkien lappeiden suojausta kuin kantavissa yläpohjissa. Jos palkit on suojattu alapuolelta koko palonkestoajalle, niin eristeen rooli rakenteessa on lähinnä äänitekninen. Palkkien sivut suojataan alapuoliselta palolta vähintään 100mm paksulla PAROC extra kivivillakerroksella. Eristeen tulee pysyä palossa tiiviisti paikoillaan, joten se tuetaan alapuolelta joko koolauksella tai metalliverkolla. Yläpuolisessa palossa saavutetaan riittävä palosuoja yleensä kelluvan lattian avulla Paroc Group Oy

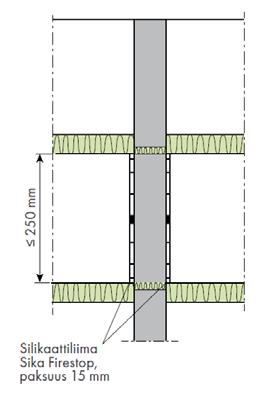

19 PUURAKENTEEN LÄPIVIENNIT EI30 PAROC Pro Loose Mat 80 Soveltuu 70mm paksulle massiivipuuväliseinälle PAROC Hvac AirCoat 50 mm max. Ø250mm, teräksen vahvuus 0,5mm Suomen tuotesertifikaatti VTT-C

20 YKSI LÄMMÖNERISTE KOKO RAKENNUKSEEN PAROC extra Valmistettu vulkaanisista kivistä. Täyttää tiheyden osalta Eurokoodi 5 vaatimukset. Paloluokka A1. Ei sula palossa. Levypaksuudet mm Erinomainen mittapysyvyys takaa pitkäikäisen toimivuuden Helppo asentaa tiiviisti vaikeisiinkin kohtiin Lämmönjohtavuus 0,036 W/mK Hylkii kosteutta Ei estä rakenteiden kuivumista. Sivutuotteena erinomainen ääneneristys Paroc Group Oy

21 PALOLTA SUOJAAVAT TUULENSUOJAT PAROC Cortex Pro & PAROC Cortex One Valmistettu vulkaanisista kivistä. Pinnalla tuulitiivis vesihöyryä läpäisevä pinnoite. Paloluokka A2-s1,d0. (Peruslevy A1). Suojaverhousluokka K 2 30 Paksuudet: Cortex Pro 50mm, 55mm, 70mm Cortex One 180mm, 205mm (saatavilla myös 100mm, 120mm, 220mm) Saumat teipataan. Työstö helppoa villaveitsellä. Lämmönjohtavuus Cortex Pro 0,032 W/mK Cortex One 0,033 W/mK Suojaa sateelta Ei estä rakenteiden kuivumista. PAROC Cortex Pro PAROC Cortex One Paroc Group Oy

22 SUOJAVERHOUSTUOTTEET Suojausaika Tuote / paksuus Ominaisuudet Kuvaus K 2 30 K 2 10 PAROC FireSAFE RF30 50 mm PAROC FireSAFE VF10 30 mm Paloluokka A1 λ Vetolujuus 15 kpa Kuormituskestävyys 30 kpa CS(10) Paloluokka A1 λ Rapattava suojaverhouslevy. Suojauksessa vaadittava kiinnikemäärä 8 kpl/levy ( mm). K 2 30 PAROC FireSAFE VF30 50 mm PAROC Cortex Pro, 50 mm PAROC Cortex One, 80 mm Paloluokka A1 λ Paloluokka A2 - s1, d0 λ / Jäykkä ohuella lasikuituhuovalla tai tuulensuojapinnoitteella (Cortex) pinnoitettu suojaverhouslevy. Suojauksessa vaadittava kiinnikemäärä 8 kpl/levy ( mm) ja 12 kpl/levy ( mm). K 2 30 PAROC FireSAFE RO30 30 mm/50 mm Paloluokka A1 λ Kuormituskestävyys 80 kpa CS(10) Pistekuorma 700 kn PL(5) Hyvät mekaaniset ominaisuudet omaava lasikuituhuovalla pinnoitettu suojaverhouslevy. K 2 30 K 2 60 PAROC FPS mm 60 mm Paloluokka A1 λ Palosuojalevy, jota voidaan käyttää myös suojaverhouksena käyttökohteissa, joissa suojaverhoukselle ei aseteta mekaanisia vaatimuksia (esim. seinien ja kattojen sisäpuolisessa suojauksessa). Suojauksessa vaadittava kiinnikemäärä 8 kpl/levy ( mm). 60 min PAROC FPL mm Paloluokka A1 λ Vetolujuus 80 kpa Kuormituskestävyys 50 kpa CS(Y) Suojaverhouslamelli on erityisesti erilaisten aukkojen reunojen suojaukseen kehitetty kivivillatuote. Tuotteen pinnan voi myös rapata Paroc Group Oy
