Paikalla rakentaminen. Pien- ja rivitalot

Koko: px
Aloita esitys sivulta:

Download "Paikalla rakentaminen. Pien- ja rivitalot"

Transkriptio

1 Paikalla rakentaminen Pien- ja rivitalot

2 Paikalla rakentaminen Pien- ja rivitalot 1. Rakennetyypit

3 1. Rakennetyypit 1.1 Ulkoseinä Tekniset tiedot U-arvo Palotekninen soveltuvuus 0,16 W/m 2 K max 2 krs. P3-paloluokan rakennus 1 Julkisivuverhous Projektikohtainen 2 Tuuletusrako Projektikohtainen 3 Lämmöneristys Jäykkä kivivilla (λ=0,033 W/mK) 180 mm (sis. tuulensuojapinnoitteen) 4* Kantava rakenne CLT 100 mm 5 Sisäverhous Projektikohtainen *) rakennesuunnitelmien mukaan

4 1. Rakennetyypit 1.2 Ulkoseinä Tekniset tiedot U-arvo Palotekninen soveltuvuus 0,16 W/m 2 K max 2 krs. P3-paloluokan rakennus 1 Julkisivuverhous Projektikohtainen 2 Tuuletusrako Projektikohtainen 3 Lämmöneristys Jäykkä lasivilla (λ=0,031 W/mK) 25 mm (sis. tuulensuojapinnoitteen) 4 Lämmöneristys Jäykkä lasivilla (λ=0,037 W/mK) 170 mm 5* Kantava rakenne CLT 100 mm 6 Sisäverhous Projektikohtainen *) rakennesuunnitelmien mukaan

5 1. Rakennetyypit 1.3 Ulkoseinä Tekniset tiedot U-arvo Palotekninen soveltuvuus 0,17 W/m 2 K max 2 krs. P3-paloluokan rakennus 1 Julkisivuverhous Projektikohtainen 2 Tuuletusrako Projektikohtainen 3 Lämmöneristys Polyuretaani (λ=0,023 W/mK) 120 mm 4* Kantava rakenne CLT 100 mm 5 Sisäverhous Projektikohtainen *) rakennesuunnitelmien mukaan

6 1. Rakennetyypit 1.4 Ulkoseinä Tekniset tiedot U-arvo Palotekninen soveltuvuus 0,16 W/m 2 K max 2 krs. P3-paloluokan rakennus 1 Julkisivuverhous Projektikohtainen 2 Tuuletusrako Projektikohtainen 3 Lämmöneristys EPS-eriste (λ=0,036 W/mK) 200 mm 4* Kantava rakenne CLT 100 mm 5 Sisäverhous Projektikohtainen *) rakennesuunnitelmien mukaan

7 1. Rakennetyypit 1.5 Ulkoseinä Tekniset tiedot U-arvo Palotekninen soveltuvuus 0,16 W/m 2 K max 2 krs. P3-paloluokan rakennus 1 Julkisivuverhous Projektikohtainen ohutrappaus Rappauslevy 2 Tuuletusrako Projektikohtainen 3 Lämmöneristys Jäykkä kivivilla (λ=0,033 W/mK) 180 mm (sis. tuulensuojapinnoitteen) 4* Kantava rakenne CLT 100 mm 5 Sisäverhous Projektikohtainen *) rakennesuunnitelmien mukaan

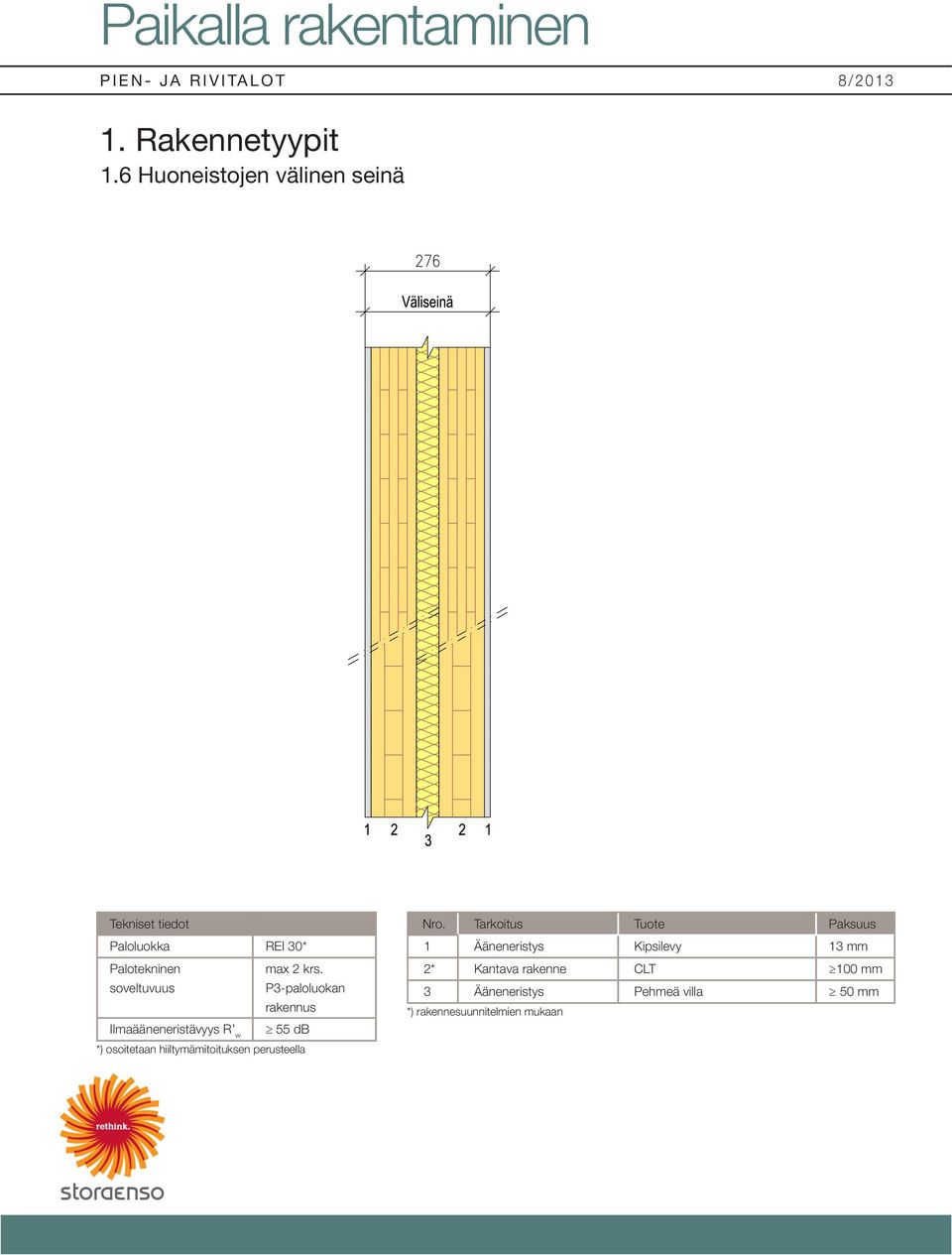

8 1. Rakennetyypit 1.6 Huoneistojen välinen seinä Tekniset tiedot Paloluokka REI 30* Palotekninen max 2 krs. soveltuvuus P3-paloluokan rakennus Ilmaääneneristävyys R w 55 db *) osoitetaan hiiltymämitoituksen perusteella 1 Ääneneristys Kipsilevy 13 mm 2* Kantava rakenne CLT 100 mm 3 Ääneneristys Pehmeä villa 50 mm *) rakennesuunnitelmien mukaan

9 1. Rakennetyypit 1.7 Väliseinä Tekniset tiedot Palotekninen soveltuvuus max 2 krs. P3-paloluokan rakennus 1 Sisäverhous Projektikohtainen 2* Kantava rakenne CLT 100 mm *) rakennesuunnitelmien mukaan

10 1. Rakennetyypit 1.8 Välipohja Tekniset tiedot Palotekninen soveltuvuus max 2 krs. P3-paloluokan rakennus 1 Lattiapinnoite Projektikohtainen 2* Kantava rakenne CLT 160 mm 3 Installaatiotila Projektikohtainen 4 Kattoverhoilu Projektikohtainen *) rakennesuunnitelmien mukaan

11 1. Rakennetyypit 1.9 Välipohja Tekniset tiedot Palotekninen soveltuvuus max 2 krs. P3-paloluokan rakennus 1 Lattiapinnoite Projektikohtainen 2 Askelääneneriste Huokoinen puukuitulevy 25 mm 3* Kantava rakenne CLT 160 mm 4 Installaatiotila Projektikohtainen 5 Kattoverhoilu Projektikohtainen *) rakennesuunnitelmien mukaan

12 1. Rakennetyypit 1.10 Välipohja Tekniset tiedot Palotekninen soveltuvuus max 2 krs. P3-paloluokan rakennus 1 Lattiapinnoite Projektikohtainen 2 Lattialevytys Lastulevy 22 mm 3 Askelääneneriste Askelääneneristevilla 50 mm 4* Kantava rakenne CLT 160 mm 5 Installaatiotila Projektikohtainen 6 Kattoverhoilu Projektikohtainen *) rakennesuunnitelmien mukaan

13 1. Rakennetyypit 1.11 Välipohja Tekniset tiedot Palotekninen soveltuvuus max 2 krs. P3-paloluokan rakennus 1 Lattiapinnoite Projektikohtainen 2 Lattialämmitysrakenne Kipsivalu 50 mm 3* Kantava rakenne CLT 160 mm 4 Installaatiotila Projektikohtainen 5 Kattoverhoilu Projektikohtainen *) rakennesuunnitelmien mukaan

14 1. Rakennetyypit 1.12 Alapohja Tekniset tiedot U-arvo Palotekninen soveltuvuus 0,15 W/m 2 K max 2 krs. P3-paloluokan rakennus 1 Lattiapinnoite Projektikohtainen 2* Kantava rakenne CLT 160 mm 3 Lämmöneristys EPS-eriste (Platina) (λ=0,031 W/mK) 170 mm 4 Lämmöneristys Kevytsora EPS-eriste mm 50 mm 5 Salaojituskerros Salaojasora 200 mm *) rakennesuunnitelmien mukaan

15 1. Rakennetyypit 1.13 Alapohja Tekniset tiedot U-arvo Palotekninen soveltuvuus 0,15 W/m 2 K max 2 krs. P3-paloluokan rakennus 1 Lattiapinnoite Projektikohtainen 2 Lattialämmitysrakenne Kipsivalu 50 mm 3* Kantava rakenne CLT 160 mm 4 Lämmöneristys EPS-eriste (Platina) (λ=0,031 W/mK) 170 mm 5 Lämmöneristys Kevytsora EPS-eriste mm 50 mm 6 Salaojituskerros Salaojasora 200 mm *) rakennesuunnitelmien mukaan

16 Paikalla rakentaminen Pien- ja rivitalot

17 2.1 Ulkoseinä - Alapohja 1 Lämmöneristys Esiasennettu EPS-eriste (Platina) 2 Kosteuseristys Kumibitumikermi 3 Tiivistys Elastinen polyuretaanivaahto 4 Kiinnitysalusta Alaohjauspuu 5 Tiivistys Tremco illbruck Bauseal* *) tai muu vastaava tiivistys

18 2.2 Ulkoseinä - Alapohja 1 Lämmöneristys Esiasennettu EPS-eriste (Platina) 2 Kosteuseristys Kumibitumikermi 3 Tiivistys Elastinen polyuretaanivaahto 4 Kiinnitysalusta Alaohjauspuu 5 Tiivistys Tremco illbruck Bauseal* *) tai muu vastaava tiivistys

19 2.3 Ulkoseinä - Alapohja 1 Lämmöneristys Esiasennettu EPS-eriste (Platina) 2 Kosteuseristys Kumibitumikermi 3 Tiivistys Elastinen polyuretaanivaahto 4 Kiinnitysalusta Alaohjauspuu 5 Tiivistys Tremco illbruck Bauseal* 6 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys

20 2.4 Ulkoseinä - Alapohja 1 Lämmöneristys Esiasennettu EPS-eriste (Platina) 2 Kosteuseristys Kumibitumikermi 3 Tiivistys Elastinen polyuretaanivaahto 4 Kiinnitysalusta Alaohjauspuu 5 Tiivistys Tremco illbruck Bauseal* 6 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys

21 2.5 Huoneistojen välinen seinä - Alapohja 1* Kantava rakenne Pilari-Palkki-perustus 2 Lämmöneristys Esiasennettu EPS-eriste (Platina) 3 Tiivistys Elastinen polyuretaanivaahto 4 Tiivistys Tremco illbruck TP600 illmod** 5 Tiivistys Tremco illbruck TP600 illmod Trio** 6 Tiivistys Tremco illbruck Bauseal** 7 Tiivistys Elastinen tiivistysmassa *) rakennesuunnitelmien mukaan **) tai muu vastaava tiivistys

22 2.6 Huoneistojen välinen seinä - Alapohja 1* Kantava rakenne Pilari-Palkki-perustus 2 Lämmöneristys Esiasennettu EPS-eriste (Platina) 3 Tiivistys Elastinen polyuretaanivaahto 4 Tiivistys Tremco illbruck TP600 illmod** 5 Tiivistys Tremco illbruck TP600 illmod Trio** 6 Tiivistys Tremco illbruck Bauseal** 7 Tiivistys Elastinen tiivistysmassa *) rakennesuunnitelmien mukaan **) tai muu vastaava tiivistys

23 2.7 Ulkoseinä - Välipohja 1 Tiivistys Tremco illbruck Bauseal* *) tai muu vastaava tiivistys

24 2.8 Ulkoseinä - Välipohja 1 Tiivistys Tremco illbruck Bauseal* 2 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys

25 2.9 Huoneistojen välinen seinä - Välipohja 1 Tiivistys Tremco illbruck Bauseal* 2 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys

26 2.10 Huoneistojen välinen seinä - Välipohja 1 Tiivistys Tremco illbruck Bauseal* 2 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys

27 2.11 Väliseinä - Välipohja 1 Tiivistys Tremco illbruck Bauseal* *) tai muu vastaava tiivistys

28 2.12 Väliseinä - Välipohja 1 Tiivistys Tremco illbruck Bauseal* 2 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys

29 2.13 Ulkoseinä - Ulkoseinä 1 Tiivistys Tremco illbruck Bauseal* 2 Kiinnitys Vinoruuvit *) tai muu vastaava tiivistys

30 2.14 Ulkoseinä - Huoneistojen välinen seinä 1 Tiivistys Tremco illbruck TP650 illmod Trio* 2 Tiivistys Tremco illbruck Bauseal* 3 Kiinnitys Vinoruuvit 4 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys

31 2.15 Ulkoseinä - Väliseinä 1 Kiinnitys Vinoruuvit

32 2.16 Ulkoseinä - Yläpohja 1 Tiivistysteippi TESCON No.1* 2 Tiivistys Elastinen polyuretaanivaahto *) tai muu vastaava tiivistys

33 2.17 Ulkoseinä - Yläpohja 1 Tiivistys Tremco illbruck Bauseal* 2 Tiivistys Elastinen polyuretaanivaahto *) tai muu vastaava tiivistys

34 2.18 Ulkoseinä - Yläpohja 1 Tiivistysteippi TESCON No.1* 2 Tiivistys Elastinen polyuretaanivaahto *) tai muu vastaava tiivistys

35 2.19 Ulkoseinä - Yläpohja 1 Tiivistys Tremco illbruck Bauseal* 2 Tiivistys Elastinen polyuretaanivaahto *) tai muu vastaava tiivistys

36 2.20 Sähköasennuksia

37 2.21 Sähköasennuksia

38 2.22 Ikkunaliittymiä 1 Tiivistys Tremco illbruck TP650 illmod Trio* 2 Tiivistys Elastinen tiivistysmassa *) tai muu vastaava tiivistys
