1 Paloturvallinen puutalo Gyproc & ISOVER

2 Gyproc 1. Gyproc & ISOVER, Kevytrakentamisen edelläkävijät 2. Mihin kipsilevyn palo-ominaisuudet perustuu? 3. Gyproc levyjen luokitukset 4. Gyproc GFL 15 ja GFL 18FireLine palolevy 5. Gyproc polttokokeet GFL levyllä 6. Puupalkin palomitoitus, Laskentapalvelut.fi ISOVER 1. Puurakenteiden palomitoitus yleistä 2. OL-33 Facade suojaverhouspoltto 3. Mitä on ULTIMATE 4. Palomitoitus ULTIMATE tuotteilla 5. ISOVER U Frame Protect 36 2 / Paloturvallinen puutalo Gyproc & ISOVER

3 Visiomme Kehitämme ja toimitamme innovatiivisia kevytrakentamisen ratkaisuja. Järjestelmämme on valmistettu luonnollisista materiaaleista, kuten lasista, kipsistä ja teräksestä ja ne ovat 100% kierrätettäviä. 3 / Paloturvallinen puutalo Gyproc & ISOVER

4 Gyproc & ISOVER kevytrakentamisen edelläkävijät on kevytrakentamisen markkinajohtaja ja edelläkävijä Suomessa. on luonut ja toteuttanut kevytrakentamisen konseptin suomalaiseen rakentamiseen. Kipsi- ja villapohjaisen kevytrakentamisen etuja ovat helppous, nopeus, monipuoliset tilaratkaisut, muunneltavuus, ympäristöystävällisyys paloturvallisuus sekä hyvä ääniympäristö ja sisäilma. Tuotekehitys on tuottanut monia rakentamisen innovaatioita. Monipuolinen testaustoiminta, luokitusstandardit ja rakenneoppaat tekevät kevytrakentamisesta turvallista ja luotettavaa. 4 / Paloturvallinen puutalo Gyproc & ISOVER

5 Kipsilevyjen palo-ominaisuudet palosuojauksessa ja rakenteissa CaSO 4 2H 2 0 Stukkokipsi Mihin kipsilevyn palo-ominaisuudet perustuvat? Kartonki Vesi Kipsilevyn koostumus: Kalsiumsulfaattidihydraatti (CaSO 4 2H 2 0) Kahden kartonkikerroksen väliin valettu kipsimassa Stukkokipsi Kartonki antaa kipsilevylle lujuutta ja jäykkyyttä Kipsiydin koostuu kipsikiteistä, joihin on kemiallisesti sitoutunut vettä n. 20% eli kidevettä Pintakartonki hiiltyy palon alkuvaiheessa Kipsin kuumentuessa kidevesi vapautuu ja poistuu vesihöyrynä > haihtuminen sitoo lämpöenergiaa Kalsinointivyöhyke etenee 100 C:n rintamana kipsilevyssä Kipsimassan lisätyillä aineilla voidaan parantaa palonkestävyyttä ja lujuutta esimerkiksi lasikuitu, savi, vermikuliitti jne. Rakennustarvikeluokka A2-s1,d0 (EN 520 kipsilevystandardi) 5 Paloturvallinen puutalo Gyproc & ISOVER Lasikuitu Vaahto Tärkkelys

6 Kipsilevyjen luokitukset löytyy suoritustasoilmoituksesta Dop: G520 ( Kipsilevyjen luokitukset CE-tyyppi EN 520 standardin mukaisesti: D, E, H, I, R, F, A Lyhenteiden selvitykset EN 520 standardista (3.2 Types of gypsum plasterboards) Gyproc levyjen Euroluokka, Rakennustarvikeluokka Osallistuminen paloon: A2, Osallistuu erittäin rajoitetusti Savun tuotto S1, Erittäin vähäinen Palavien pisaroiden tai osien tuotto d0 Ympäristöseloste ja päästöluokitukset Saint-Gobain Finland Oy:n ympäristöseloste EPD (Environmental Product Declaration) perustuu EN ja ISO mukaiseen elinkaariarviointiin. Ympäristöseloste listaa tuotteen ympäristövaikutukset koko elinkaaren ajalta ja on puolueettoman kolmannen osapuolen verifioima. Gyproc levyt on testattu parhaaseen päästöluokkaan M1 6 Paloturvallinen puutalo Gyproc & ISOVER

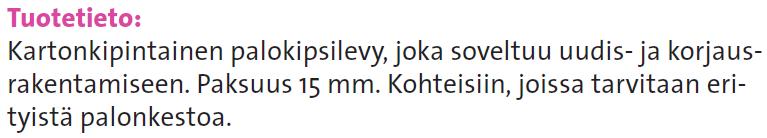

7 GFL 15 FireLine Gyproc GFL 15 FireLine palolevy ISOVER U-FRAME PROTECT 36 REI 60 Yläpuolista paloa vastaan REI 60 Alapuolista paloa vastaan 7 Paloturvallinen puutalo Gyproc & ISOVER

8 Gyproc GFL 18 FireLine palolevy GFL 18 FireLine 8 Paloturvallinen puutalo Gyproc & ISOVER

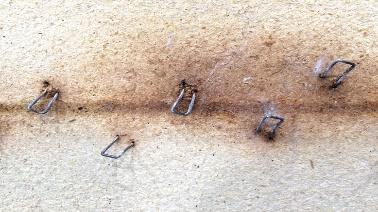

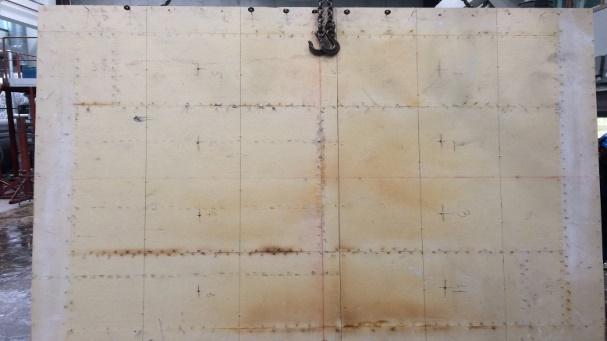

9 Gyproc GFL 18 FireLine palolevyn testi Suojaverhous KK 2 30 GFL 18 suojaverhoustesti KK 2 30 ( VTT Expert Services) GFL 18 FireLine Kiinnitys,Senco N hakanen 32 mm Saumaus, Wurth W1000 Sealfire Paloluokiteltuihin rakenteisiin KK luokan ratkaisu 1-levykerroksella GFL 18 FireLine 9 Paloturvallinen puutalo Gyproc & ISOVER

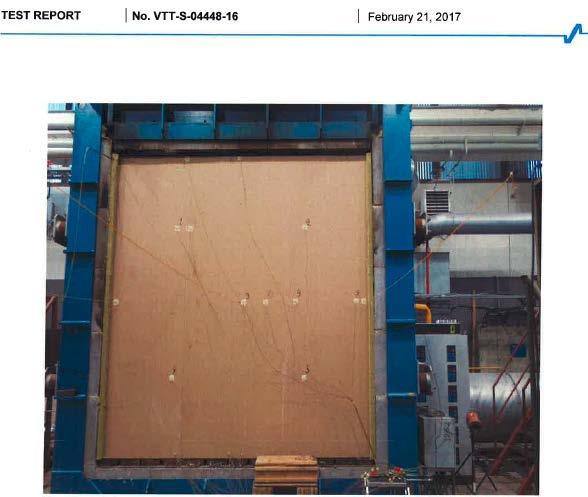

10 REI 60 Ulkoseinärakenne (Palorasitus sisältäpäin) GFL 18, Kiinnitys, hakanen BEA 155/ 45 Höyrynsulku Kantava runko 42 X 148 K ISOVER KL 37 Tuulensuoja GTS 9 Ei julkisivua mukana testissä Gyproc GFL 18 FireLine polttokoe Lämpötilat Termoanturit HIILTYMÄ RUNKOTOLPASSA: Edestä. 20 mm Sivulta ei yhtään 16 termon kohdalta 10 Paloturvallinen puutalo Gyproc & ISOVER

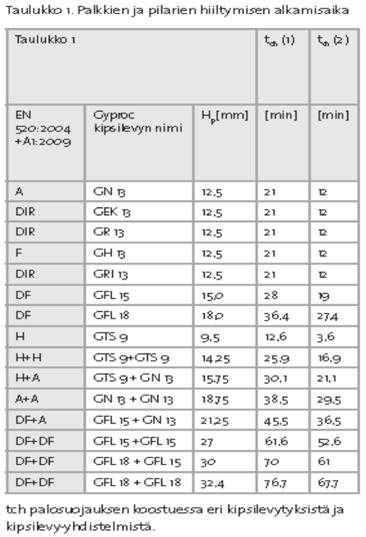

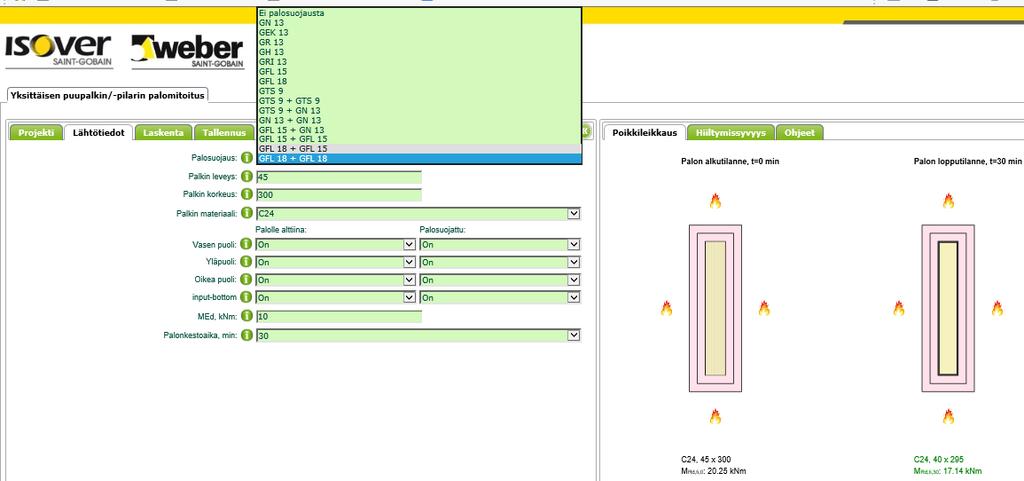

11 Puupalkkien ja -pilareiden palomitoitus Perustuu Gyproc -kipsilevyjen polttokokeisiin, joista on saatu arvioitua kipsilevykohtaisesti hiiltymisen alkamishetki (Tch) ja palosuojauksen murtumishetki (Tf) Puupalkkien ja pilareiden palomitoitusohje löytyy Gyproc käsikirjasta 2018 (3.6.1) Arvot lisätty puurakenteiden palomitoitusohjelmiin Yksittäisen puupalkin/-pilarin palomitoitus RIL mukaisesti Välipohjarakenteen palomitoitus RIL mukaisesti 11 Paloturvallinen puutalo Gyproc & ISOVER

12 Gyproc 1. Gyproc & ISOVER, Kevytrakentamisen edelläkävijät 2. Mihin kipsilevyn palo-ominaisuudet perustuu? 3. Gyproc levyjen luokitukset 4. Gyproc GFL 15 ja GFL 18FireLine palolevy 5. Gyproc polttokokeet GFL levyllä 6. Puupalkin palomitoitus, Laskentapalvelut.fi ISOVER 1. Puurakenteiden palomitoitus yleistä 2. OL-33 Facade suojaverhouspoltto 3. Mitä on ULTIMATE 4. Palomitoitus ULTIMATE tuotteilla 5. ISOVER U Frame Protect / Paloturvallinen puutalo Gyproc & ISOVER

13 ISOVER Puurakenteiden palomitoitus, yleistä OL-33 Facade suojaverhous KK polttokoe Mitä on ULTIMATE? Puurakenteiden palomitoitus ULTIMATE tuotteilla ISOVER U Frame Protect 36 13

14 Puurakenteiden palomitoitus, yleistä Rakenteen palonkeston on aina voinut osoittaa voimassa olevan standardin mukaisella palokokeella. Tämä onkin useimmiten rakenteen kustannustehokkuuden kannalta optimaalinen tapa. Kaikista mahdollisista rakenneyhdistelmistä ei ole mahdollista tehdä polttokoetta ja siksi myös laskennallinen lähestymistapa tarvitaan. Puurakenteiden laskennallisessa palomitoituksessa käytetään standardia SFS-EN A+C; Eurokoodi 5, Puurakenteiden suunnittelu. Suomessa on voimassa lisäksi kansallinen ohje RIL Standardissa käytetty laskentatapa johtaa usein lasivillan käytön kannalta ylivarovaisuuteen ja ei kuvaa rakenteen todellista toimintaa.

15 OL-33 Facade Suojaverhouspoltto KK Paloturvallinen puutalo Gyproc & ISOVER

16 Mitä on ULTIMATE? ULTIMATE on ISOVERin kehittämä innovatiivinen uusi mineraalivilla. ULTIMATE yhdistää kaikki perinteisten lämmön-, äänen- ja paloeristystuotteiden edut. Se on eräänlainen hybridi, jolla on sekä lasi- että kivivillan hyvät ominaisuudet ilman kummankaan heikkoja puolia. Merkittävimpiä etuja kivivillaan nähden ovat tuotteiden keveys, kuiturakenteesta johtuva koossapysyvyys, taipuisuus ja kimmoisuus sekä tästä johtuva pehmeiden tuotteiden puristepakattavuus. Myös tuotteen lämmöneristävyys on hiukan kivivillaa parempi myös korkeissa lämpötiloissa. 16

17 Puurakenteiden palomitoitus, ULTIMATE ISOVER on teettänyt useita palokokeita eri tutkimuslaitoksissa eri puolilla Eurooppaa ja näiden kokeiden tulokset on koottu yhteen tutkimusraporttiin SP Report 2014:21 ISOVER ULTIMATE Parameters for fire design according to Eurocode 5. Myös Puuinfon palomitoitusohjelmat (Palkiston, kantavan seinän ja seinän osastoivuus) on päivitetty siten, että ULTIMATE löytyy sieltä vaihtoehtona. Käy lataamassa uusimmat versiot Puuinfo.fi sivustolta Pähkinänkuoressa voidaan sanoa, että ULTIMATE eristettä, jonka tiheys on vähintään 18 kg/m3, voidaan käyttää kivivillan tapaan Eurokoodi 5:n mukaisessa puurakenteiden palomitoituksessa. 17

18 18 Puurakenteen hiiltymäsuojausaika

19 ISOVER U Frame Protect 36 Uuden tyyppistä Ultimate kuitua hyödyntävä puurakenteiden palonsuojaukseen tarkoitettu tuote, jota voidaan käyttää Eurocode 5 mukaisesti kuten kivivillaa. Tyypilliset käyttökohteet puurankarakenteiset kantavat seinät ja ylä-, väli- sekä alapohjat, joissa testattua polttotulosta ei ole vaan joudutaan laskemaan rakenteen palonkesto. Tuote luonnollisesti A1-paloluokkaa Sintraantumislämpötila >1000 C Lämmönjohtavuus 0,036 W/mK 19 Kevyt - tiheys 18kg/m3

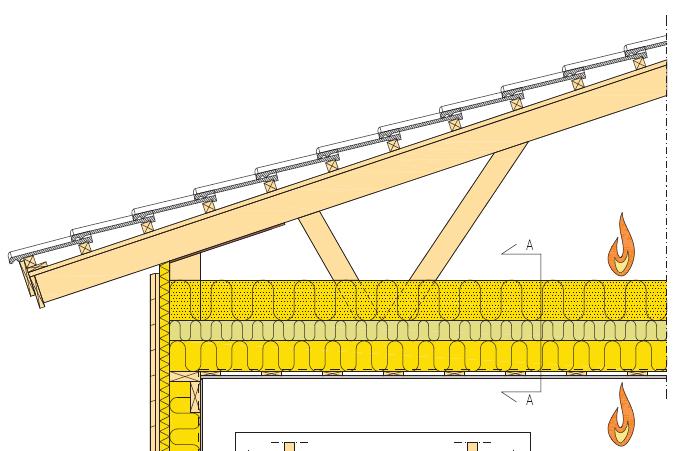

20 ISOVER U Frame Protect 36 sovellusesimerkki Naulalevyristikko täytyy suunnitella tietyissä tapauksissa palotilanteessa kantavaksi rakenteeksi sekä ala- että yläpuolista paloa vastaan. Yleensä R30 tai R60. Koko ristikon palosuojaamisen tai dimensioiden kasvattamisen sijaan voidaan pelkästään ristikon alapaarre suojata. Tällöin myös alapaarteen kiepahdustuet tulee suojata. 20 ISOVER U Frame Protect 36 käytetään alapaarteen välissä, sen yläpinnan tasossa suojaamaan puuta yläpuoliselta palolta. Villan minimipaksuus 100 mm. Loppu eristepaksuus vaaditun U-arvon saavuttamiseksi palamattomilla keveillä eristeillä ja puhallusvillalla.

21 Suunnittelijapalvelun asiantuntijat Gyproc & Isover Mikael Nyholm, RI Gyproc & ISOVER Timo Hakkarainen, RI Gyproc Petri Lindroos, RI Gyproc Kimmo Huttunen, RI ISOVER Henri Peltola, RI ISOVER Gyproc tekninen neuvonta Puh Arkisin klo ISOVER tekninen neuvonta Puh Arkisin klo / Paloturvallinen puutalo Gyproc & ISOVER

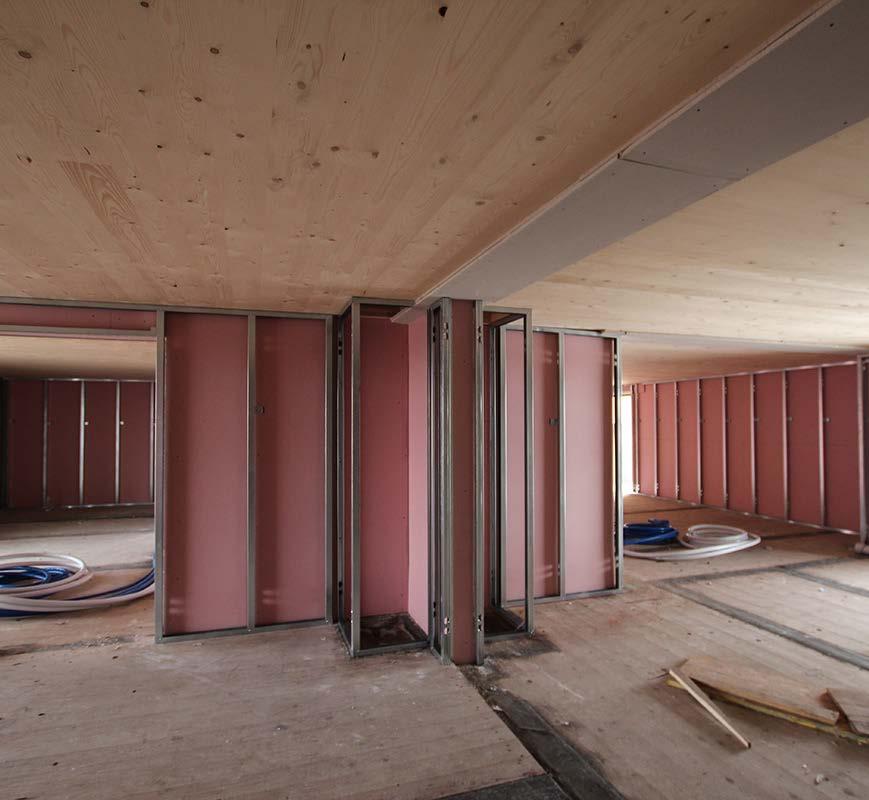

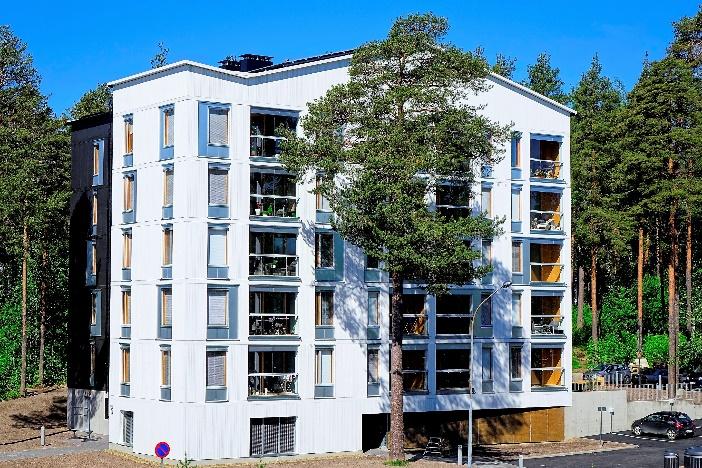

22 KIITOS! As Oy Joensuun Pihapetäjä Kysymyksiä? 22 / Paloturvallinen puutalo Gyproc & ISOVER
