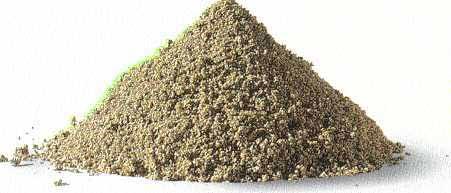

A part of SSAB MAA- JA TIENRAKENNUSTUOTTEET Masuunihiekka, MaHk Hyvä lämmöneristyskyky ja kantavuus, minkä vuoksi masuunihiekalla tehdyt rakenteet voidaan tehdä normaalia ohuemmiksi.

1 A part of SSAB MAA- JA TIENRAKENNUSTUOTTEET Masuunihiekka, MaHk Hyvä lämmöneristyskyky ja kantavuus, minkä vuoksi masuunihiekalla tehdyt rakenteet voidaan tehdä normaalia ohuemmiksi. Tehtyjen rakenteiden kantavuus lisääntyy ajan kuluessa sitoutumisen seurauksena. Muut tekniset ominaisuudet eivät muutu. Käyttökohteet tie- ja katurakenteet piha- ja kenttärakenteet stabiloinnit (sideaineena) pehmeikkörakenteet sidekivien alusrakenteet putkijohtokaivannot salaojan ympärystäytöt perustusten alustäytöt perusmuurin vierustäytöt

Valmistus Masuunihiekka valmistetaan granuloimalla eli vesijäähdyttämällä sulaa masuunikuonaa. Kuonan vesijäähdytys tapahtuu ns. suoragranulointina, jossa sula masuunikuona (lämpötila n.

Vesijäähdytyksestä masuunihiekka menee kuivausrummun kautta kuljetushihnalla varastokentälle, josta tuote toimitetaan asiakkaille.

Masuunihiekan pääkomponentit ovat piin (Si), kalsiumin (Ca), alumiinin (Al) ja magnesiumin (Mg) oksidit. Vähäisempinä pitoisuuksina esiintyy rikkiä (S), titaania (Ti), alkaaleja ja mangaania (Mn).

2 Valmistus Masuunihiekka valmistetaan granuloimalla eli vesijäähdyttämällä sulaa masuunikuonaa. Kuonan vesijäähdytys tapahtuu ns. suoragranulointina, jossa sula masuunikuona (lämpötila n o C) juoksutetaan masuunista suoraan paineelliseen noin 2,5 barin vesisuihkuun. Tämä paineellinen vesisuihku rikkoo sulan kuonan raekooltaan 0-5 mm:n tuotteeksi. Vesijäähdytyksestä masuunihiekka menee kuivausrummun kautta kuljetushihnalla varastokentälle, josta tuote toimitetaan asiakkaille. Koostumus ja ominaisuudet Masuunihiekan kemiallinen koostumus määräytyy masuuniprosessista sekä siinä käytettävistä raaka-aineista ja lisäaineista. Masuunihiekan pääkomponentit ovat piin (Si), kalsiumin (Ca), alumiinin (Al) ja magnesiumin (Mg) oksidit. Vähäisempinä pitoisuuksina esiintyy rikkiä (S), titaania (Ti), alkaaleja ja mangaania (Mn). Masuunihiekka on kemiallisen koostumuksensa perusteella emäksinen materiaali, jota jatkojalostettuna käytetään myös magnesiumpitoisena kalkitusaineena maataloudessa. Masuunihiekassa oleva rikki voi hapettua pienessä määrin, jolloin voi muodostua vihertäviä, osin myös rikille haisevia yhdisteitä. Tämän ilmiön vaikutus on kuitenkin ohimenevä. Masuunikuona on hyvin tasalaatuista. Tämä johtuu siitä, että masuuniprosessin ohjaus edellyttää tarkasti oikeaa kuonan koostumusta. Masuunihiekka sitoutuu hydraulisesti luonnonkosteassa tilassa. Sitoutumisreaktio tapahtuu rakeen pinnalla ja pinnan rikkoutuessa reaktio käynnistyy uudella pinnalla. Näin masuunihiekkarakenne korjautuu mahdollisesta halkeamakohdasta, mikä on merkittävä tekijä rakenteen kestoikää ajatellen. Sementtiin verrattuna masuunihiekka sitoutuu huomattavasti hitaammin ja sitoutumislämpö on alhaisempi kuin sementillä. Sitoutumista voidaan kiihdyttää sementillä. Masuunihiekka on CE-merkitty tuote ja täyttää standardien EN ja SFS 5904 vaatimukset Masuunihiekan tekniset ominaisuudet eivät muutu ajan kuluessa lukuunottamatta kantavuutta, joka lisääntyy. Tekniset ominaisuudet Irtotiheys 1,0...1,15 t/m 3 Rakenne rtr-paino 1,4 1,55 t/m 3 E-moduuli*, staattinen 600 MN/m 2 E-moduuli*, dynaaminen 1000 MN/m 2 Lämmönjohtavuus 0,35 W/mK Vedenläpäisevyys 0,9 1,5x10-4 m/s Kapillaarisuus 0,10 0,20 m * E-moduuli mitoitettaessa rakenne kuukauden ikäisenä Mikroskooppikuva masuunihiekasta

Erityisominaisuudet Kantavuus Sitoutumisesta johtuen masuunihiekkarakenteesta tulee ajan kuluessa puolijäykkä rakenne, jolla on luonnon kiviaineksia merkittävästi parempi kantavuus Lämmöneristys

Sitoutunut masuunihiekkarakenne myös tasoittaa mahdollisesta epätasaisesta routunoususta aiheutuvia haittoja Paino Masuunihiekka on luonnon kiviaineksia huomattavasti kevyempi materiaali.

Tämän seurauksena sen paakkuuntuminen pakkasilla on vähäisempää kuin luonnon kiviaineksilla.

3 Erityisominaisuudet Kantavuus Sitoutumisesta johtuen masuunihiekkarakenteesta tulee ajan kuluessa puolijäykkä rakenne, jolla on luonnon kiviaineksia merkittävästi parempi kantavuus Lämmöneristys Rakeiden huokoisuudesta johtuen masuunihiekan lämmöneristysominaisuuksia voi hyödyntää rakenteiden routamitoituksessa. Sitoutunut masuunihiekkarakenne myös tasoittaa mahdollisesta epätasaisesta routunoususta aiheutuvia haittoja Paino Masuunihiekka on luonnon kiviaineksia huomattavasti kevyempi materiaali. Rakenneteoreettinen tilavuuspaino on noin 1,5 t/m 3 Talvirakentaminen Masuunihiekassa on vähän hienoainesta. Tämän seurauksena sen paakkuuntuminen pakkasilla on vähäisempää kuin luonnon kiviaineksilla. Masuunihiekkaa voi käyttää myös työnaikaisessa routasuojauksessa Varastointi Masuunihiekka voidaan varastoida suojaamatta, kun tuotteen päällä ei ajeta työkoneilla varastoinnin yhteydessä. Pitkäaikainen varastointi tai varastoinnin yhteydessä tapahtuva tiivistyminen voivat aiheuttaa tuotteen paakkuuntumista. Lievästä paakkuuntumisesta ei massiivirakenteessa ole haittaa, vaan paakut hajoavat rakenteessa levityksen ja tiivistämisen yhteydessä. 100 SAVI SILTTI HIEKKA SORA KIVET Läpäisy-% ,0006 0,002 0,006 0,02 0,063 0,125 0,25 0, Raekoko, mm Rakeisuuden ohjealue ja tyypillinen raekokojakauma

Käyttökohteita Masuunihiekka sidekivien alusrakenteena Masuunihiekalla voidaan

Masuunihiekka toimii lämmöneriste- ja kantavuusominaisuuksien lisäksi erittäin hyvin

Lisäksi masuunihiekan raekoon ansiosta se toimii samalla tasauskerroksena, joten

Tyypillinen rakenne Sidekivet 80 mm MaHk 400 mm Suodatinkangas kl.

vähintään 100 mm vahvuinen murskekerros 0-20 32 mm:n murskeesta.

4 Käyttökohteita Masuunihiekka sidekivien alusrakenteena Masuunihiekalla voidaan nopeasti ja helposti rakentaa kestävä pohja sidekivien alusrakenteeksi. Masuunihiekka toimii lämmöneriste- ja kantavuusominaisuuksien lisäksi erittäin hyvin vettä läpäisevänä kerroksena. Lisäksi masuunihiekan raekoon ansiosta se toimii samalla tasauskerroksena, joten alusrakenne voidaan tehdä käyttäen pelkästään masuunihiekkaa. Tyypillinen rakenne Sidekivet 80 mm MaHk 400 mm Suodatinkangas kl. II (tarvittaessa) Pohjamaa Masuunihiekka asfaltin alla Masuunihiekan pintaan tehdään vähintään 100 mm vahvuinen murskekerros mm:n murskeesta. Murskekerros tarvitaan, jotta asfaltti saa riittävän tartunnan alla olevaan kerrokseen ja asfaltointityö onnistuu moitteettomasti. Tyypillinen rakenne AB 50 mm Murske 100 mm MaHk 400 mm Suodatinkangas kl. II (tarvittaessa) Pohjamaa

Masuunihiekka talonrakennuksessa Lattian alustäyttö Lattian alustäytössä masuunihiekan paksuus on noin 500-600 mm, joka vastaa lämmöneristyskyvyltään noin 100 mm styroxia.

Mikäli käytetään lattialämmitystä, suositellaan masuunihiekan päälle 50 mm styroxia, joka toimii myös työalustana. Ulkopuolinen routasuojaus Masuunihiekkakerroksen päällä käytetään esim.

Talvirakentaminen Masuunihiekan hyvät ominaisuudet korostuvat talvirakentamisessa. Masuunihiekka voidaan käsitellä jäätyneenäkin, joten kerrosten levitys ja tiivistys ei pakkasella tuota ongelmia.

5 Masuunihiekka talonrakennuksessa Lattian alustäyttö Lattian alustäytössä masuunihiekan paksuus on noin mm, joka vastaa lämmöneristyskyvyltään noin 100 mm styroxia. Kerros levitetään ja tiivistetään yhtenä kerroksena. Kastelua ei tarvita. Betonilaatta voidaan valaa suoraan masuunihiekan päälle. Mikäli käytetään lattialämmitystä, suositellaan masuunihiekan päälle 50 mm styroxia, joka toimii myös työalustana. Ulkopuolinen routasuojaus Masuunihiekkakerroksen päällä käytetään esim. rakennusmuovia, joka estää vajovesien pääsyn eristeeseen. Rakennuksen ulkopuolella masuunihiekka toimii salaojana ja salaojan ympärystäyttömateriaalina. Talvirakentaminen Masuunihiekan hyvät ominaisuudet korostuvat talvirakentamisessa. Masuunihiekka voidaan käsitellä jäätyneenäkin, joten kerrosten levitys ja tiivistys ei pakkasella tuota ongelmia. Lisäksi masuunihiekka toimii väliaikaisena routasuojauksena, kun pohjamaa suojataan masuunihiekalla välittömästi kaivamisen jälkeen. Asiakaspalvelumme antaa aiheesta mielellään lisätietoja Myyntipäällikkö Marko Sorjanen puh SSAB Europe Oy Merox, Rautaruukintie 155, PL 93, Raahe, Puh , Fax

6 Merox on osa SSAB:n liiketoimintaa, jonka tavoitteena on SSAB:n sivutuotteiden kierrätysteräksen ja jätteen hyödyntäminen kestävän kehityksen mukaisesti ja lisäarvoa tuottaen. Merox toimittaa eri tuotteita ja palveluja SSAB:lle sekä muille yrityksille maa- ja tienrakentamiseen, maatalouteen ja muille teollisuudenaloille. Merox toimittaa tuotteita globaalisti, ja sillä on toimintaa SSAB:n kuudella tuotantopaikkakunnalla Ruotsissa ja Suomessa. MFI FI/ SSAB Europe Oy Merox Rautaruukintie 155 PL Raahe Puh
