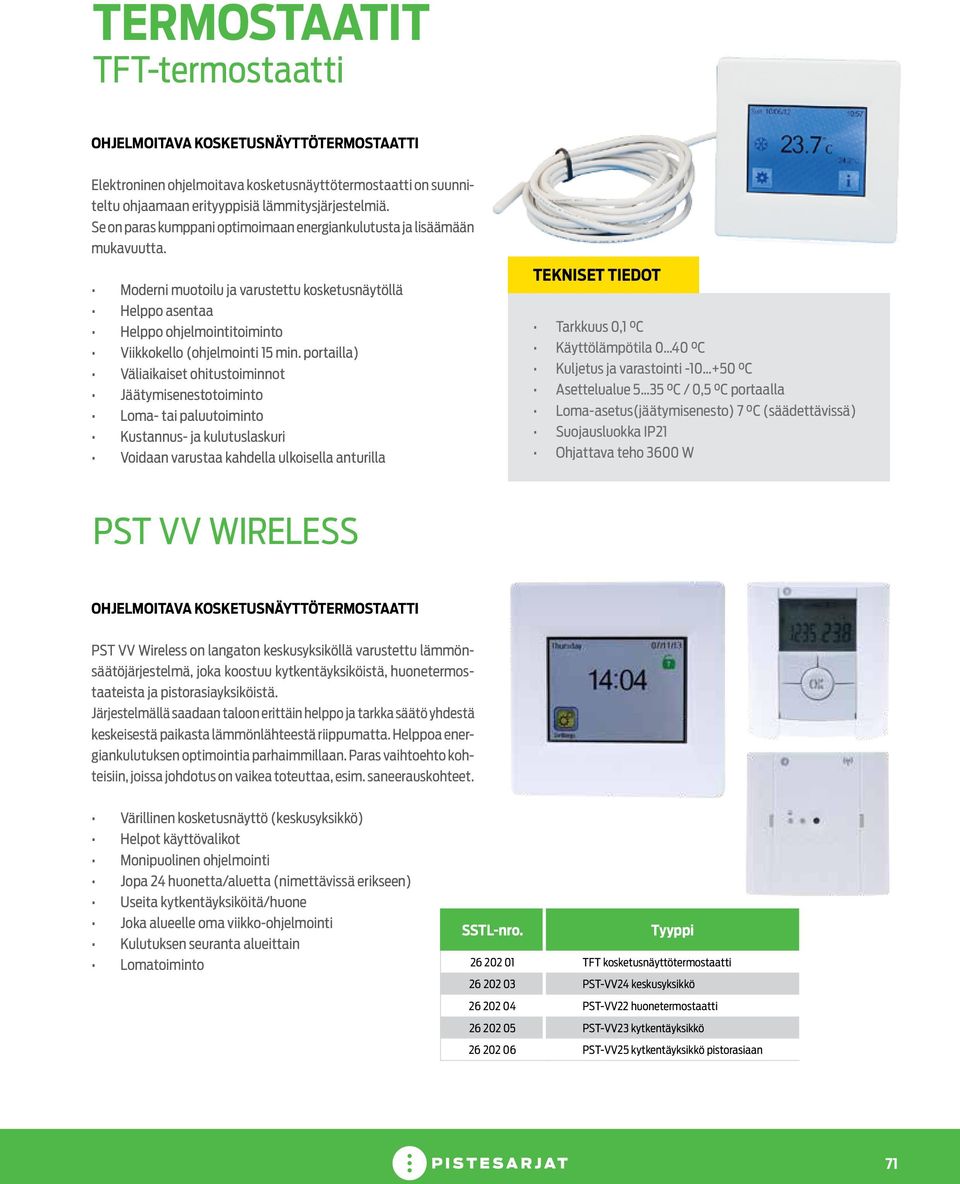

1 TERMOSTAATIT TFT-termostaatti OHJELMOITAVA KOSKETUSNÄYTTÖTERMOSTAATTI Elektroninen ohjelmoitava kosketusnäyttötermostaatti on suunniteltu ohjaamaan erityyppisiä lämmitysjärjestelmiä. Se on paras kumppani optimoimaan energiankulutusta ja lisäämään mukavuutta. Moderni muotoilu ja varustettu kosketusnäytöllä Helppo asentaa Helppo ohjelmointitoiminto Viikkokello (ohjelmointi 15 min. portailla) Väliaikaiset ohitustoiminnot Jäätymisenestotoiminto Loma- tai paluutoiminto Kustannus- ja kulutuslaskuri Voidaan varustaa kahdella ulkoisella anturilla Tarkkuus 0,1 C Käyttölämpötila 0 40 C Kuljetus ja varastointi C Asettelualue 5 35 C / 0,5 C portaalla Loma-asetus(jäätymisenesto) 7 C (säädettävissä) Suojausluokka IP21 Ohjattava teho 3600 W PST VV WIRELESS OHJELMOITAVA KOSKETUSNÄYTTÖTERMOSTAATTI PST VV Wireless on langaton keskusyksiköllä varustettu lämmönsäätöjärjestelmä, joka koostuu kytkentäyksiköistä, huonetermostaateista ja pistorasiayksiköistä. Järjestelmällä saadaan taloon erittäin helppo ja tarkka säätö yhdestä keskeisestä paikasta lämmönlähteestä riippumatta. Helppoa energiankulutuksen optimointia parhaimmillaan. Paras vaihtoehto kohteisiin, joissa johdotus on vaikea toteuttaa, esim. saneerauskohteet. Värillinen kosketusnäyttö (keskusyksikkö) Helpot käyttövalikot Monipuolinen ohjelmointi Jopa 24 huonetta/aluetta (nimettävissä erikseen) Useita kytkentäyksiköitä/huone Joka alueelle oma viikko-ohjelmointi Kulutuksen seuranta alueittain Lomatoiminto SSTL-nro. Tyyppi OVH ALV 0 % TFT kosketusnäyttötermostaatti 92, PST-VV24 keskusyksikkö 139, PST-VV22 huonetermostaatti 66, PST-VV23 kytkentäyksikkö 58, PST-VV25 kytkentäyksikkö pistorasiaan 50,00 71

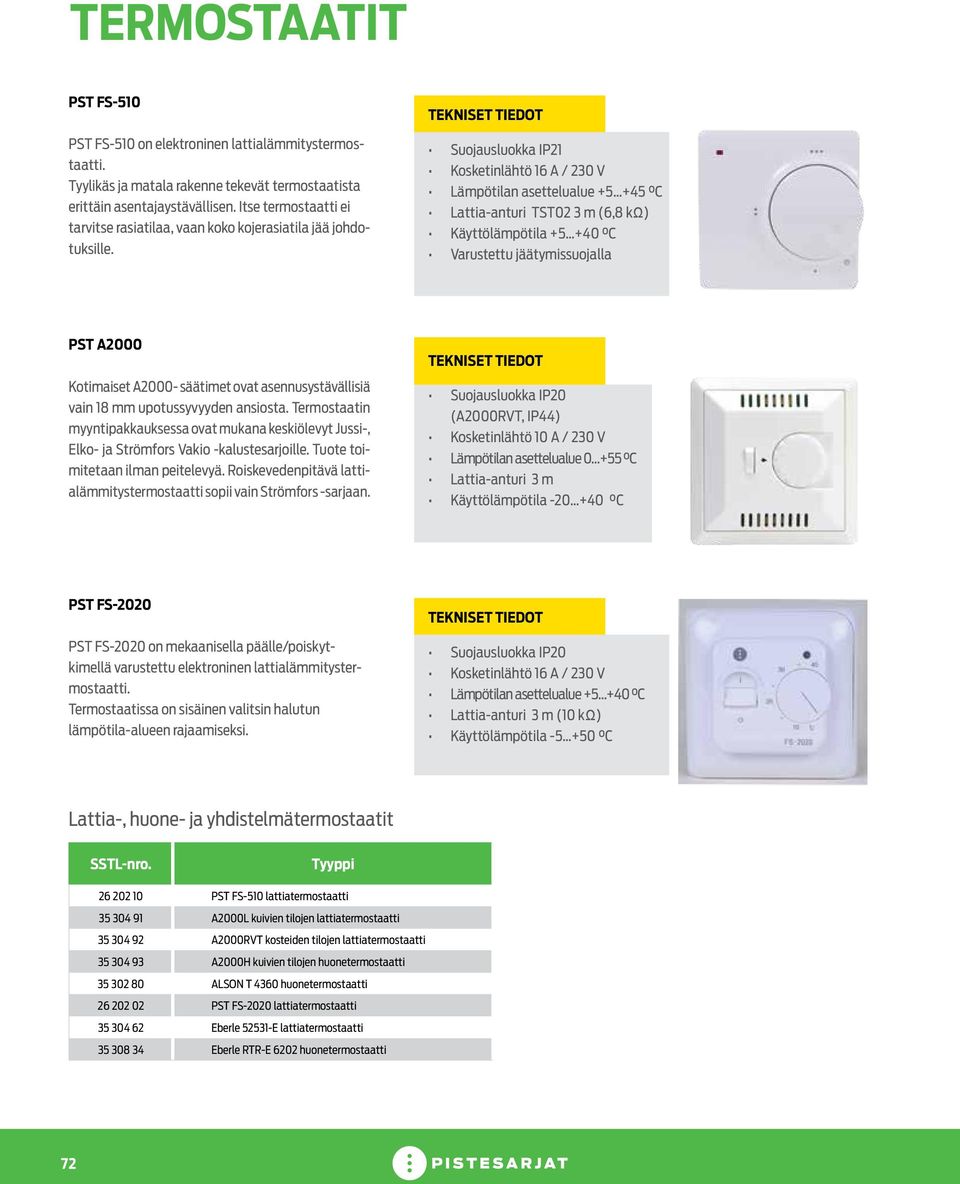

2 TERMOSTAATIT PST FS-510 PST FS-510 on elektroninen lattialämmitystermostaatti. Tyylikäs ja matala rakenne tekevät termostaatista erittäin asentajaystävällisen. Itse termostaatti ei tarvitse rasiatilaa, vaan koko kojerasiatila jää johdotuksille. Suojausluokka IP21 Kosketinlähtö 16 A / 230 V Lämpötilan asettelualue C Lattia-anturi TST02 3 m (6,8 kω) Käyttölämpötila C Varustettu jäätymissuojalla PST A2000 Kotimaiset A2000- säätimet ovat asennusystävällisiä vain 18 mm upotussyvyyden ansiosta. Termostaatin myyntipakkauksessa ovat mukana keskiölevyt Jussi-, Elko- ja Strömfors Vakio -kalustesarjoille. Tuote toimitetaan ilman peitelevyä. Roiskevedenpitävä lattialämmitystermostaatti sopii vain Strömfors -sarjaan. Suojausluokka IP20 (A2000RVT, IP44) Kosketinlähtö 10 A / 230 V Lämpötilan asettelualue C Lattia-anturi 3 m Käyttölämpötila C PST FS-2020 PST FS-2020 on mekaanisella päälle/poiskytkimellä varustettu elektroninen lattialämmitystermostaatti. Termostaatissa on sisäinen valitsin halutun lämpötila-alueen rajaamiseksi. Suojausluokka IP20 Kosketinlähtö 16 A / 230 V Lämpötilan asettelualue C Lattia-anturi 3 m (10 kω) Käyttölämpötila C Lattia-, huone- ja yhdistelmätermostaatit SSTL-nro. Tyyppi OVH ALV 0 % PST FS-510 lattiatermostaatti 25, A2000L kuivien tilojen lattiatermostaatti 28, A2000RVT kosteiden tilojen lattiatermostaatti 38, A2000H kuivien tilojen huonetermostaatti 28, ALSON T 4360 huonetermostaatti 25, PST FS-2020 lattiatermostaatti 25, Eberle E lattiatermostaatti 37, Eberle RTR-E 6202 huonetermostaatti 33,00 72

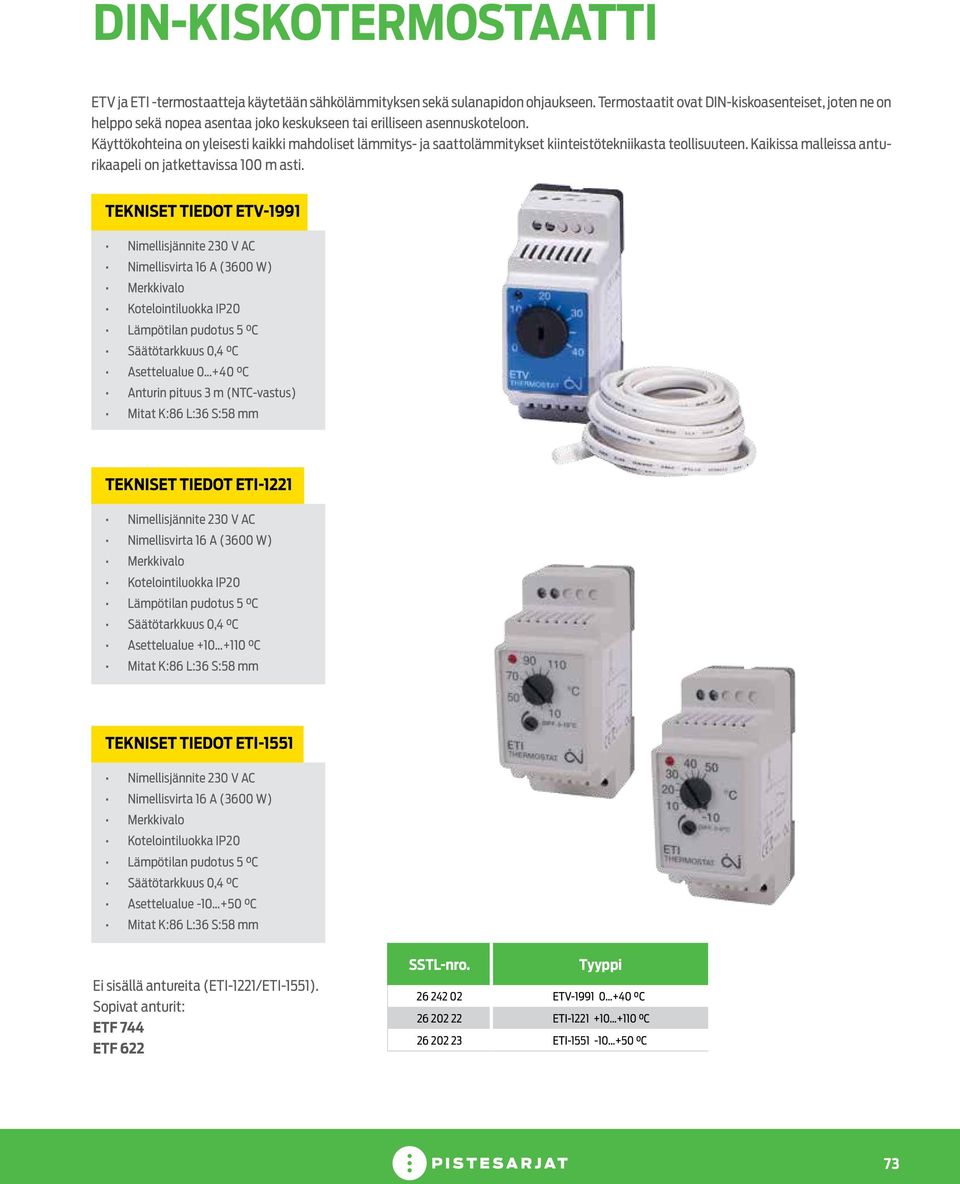

3 DIN-KISKOTERMOSTAATTI ETV ja ETI -termostaatteja käytetään sähkölämmityksen sekä sulanapidon ohjaukseen. Termostaatit ovat DIN-kiskoasenteiset, joten ne on helppo sekä nopea asentaa joko keskukseen tai erilliseen asennuskoteloon. Käyttökohteina on yleisesti kaikki mahdoliset lämmitys- ja saattolämmitykset kiinteistötekniikasta teollisuuteen. Kaikissa malleissa anturikaapeli on jatkettavissa 100 m asti. ETV-1991 Nimellisjännite 230 V AC Nimellisvirta 16 A (3600 W) Merkkivalo Kotelointiluokka IP20 Lämpötilan pudotus 5 C Säätötarkkuus 0,4 C Asettelualue C Anturin pituus 3 m (NTC-vastus) K:86 L:36 S:58 mm ETI-1221 Nimellisjännite 230 V AC Nimellisvirta 16 A (3600 W) Merkkivalo Kotelointiluokka IP20 Lämpötilan pudotus 5 C Säätötarkkuus 0,4 C Asettelualue C K:86 L:36 S:58 mm ETI-1551 Nimellisjännite 230 V AC Nimellisvirta 16 A (3600 W) Merkkivalo Kotelointiluokka IP20 Lämpötilan pudotus 5 C Säätötarkkuus 0,4 C Asettelualue C K:86 L:36 S:58 mm Ei sisällä antureita (ETI-1221/ETI-1551). Sopivat anturit: ETF 744 ETF 622 SSTL-nro. Tyyppi OVH ALV 0 % ETV C 56, ETI C 70, ETI C 70,00 73

4 SULANAPIDON SÄÄTÖLAITTEET JA TARVIKKEET SULANAPIDON OHJAUSKESKUKSET ETO ja ETR-1550 Ohjauskeskusten toiminta perustuu sekä lämpötilan mittaukseen että kohteeseen kertyvän lumen tai jään samanaikaiseen havaitsemiseen. Lämmitys kytkeytyy päälle vain silloin, kun lämpötila on asetusarvon (0 +5 C) alapuolella, ja kun kohteessa havaitaan kosteutta. Kun lumi tai jää on sulanut, ja sula vesi valunut pois, ohjauskeskus katkaisee lämmityksen kosteustiedon perusteella. Samoin lämpötilan kohoaminen asetusarvon yläpuolelle katkaisee lämmityksen. Keskus voidaan myös ohjelmoida pitämään lämmitystä päällä vielä 1 6 tunnin ajan sulatuksen jälkeen. Ohjaimeen voidaan lisäksi liittää ulkopuolinen ajastin. Lämmitys voidaan myös kytkeä päälle käsin halutuksi ajaksi (0 6 h), jolloin ohjain jättää anturien viestit huomiotta. Ohjainyksikkö asennetaan DIN-kiskoon esim. talon sähkökeskukseen. Ulkoalueiden ja sadevesijärjestelmien sulanapidossa ohjuskeskukseen liitetään sulana pidettävään alueeseen upotettava anturi ETOG-55 tai ETOR-55. Säätöä voidaan vielä tehostaa ulkoilman lämpötilaa mittaavalla ETF-744 -anturilla. ETO on tehokas sulanapidon ohjauskeskus, joka sopii erityisesti isojen ulkoalueiden ja laajojen sadevesiputkistojen sulanapidon ohjaukseeen. Termostaatissa on kaksi erillistä säätöpiiriä, joten sillä voidaan esimerkiksi samanaikaisesti ohjata pihan ja rännien sulanapitoa. Siihen voidaan liittää jopa 11 kw kuorma. ETR on toiminnoiltaan samanlainen ohjauskeskus, joka on tarkoitettu pienten ulkoalueiden tai sadevesiputkistojen sulanapidon ohjaukseen. Termostaatissa on yksi säätöpiiri, joten sillä voidaan ohjata joko pihan tai rännien sulanapitoa. Siihen voidaan liittää max. 3,6 kw kuorma. SSTL-nro SSTL-nro ETR Käyttöjännite 230 V +/- 10 %, 50/60 Hz Relelähtö 16 A, jännitteetön, 3600 W On/off -ero 0,4 C Lämpötilan säätöalue C Jälkilämmitysaika 0 5 tuntia LED-valojen merkitykset: - vihreä: virta on päällä - punainen: kosteus kosteutta havaittu - punainen: lämpötila ulkolämpötila alle asetetun arvon - punainen: rele lämmitys on päällä Virrankulutus 3 VA Ympäröivä lämpötila C Kotelointi IP20 ETO2 Nimellisjännite 230 V AC +/- 10 %, 50/60 Hz Sisään rakennettu muuntaja 24 V AC, 6 A Kolme ulostulorelettä (pot.vapaa kosketin) 10 A, 10 A, 16 A On/off -ero 0,3 C Lämpötilan säätöalue 0 +5 C Säätöalueen kalibrointi potentiometrillä Sisään rakennettu ajastin pakko-ohjausta varten 1 6 t MOIST CONTROL -asetus - asennossa ON kosteus ja lämpötila - asennossa OFF lämpötila Ympäristön lämpötila C Kotelointi/pintakotelolla IP20/IP21 K: 90 x L: 156 x S: 45 mm 74

5 MAA-ANTURI ETOG-55 Tunnistaa kosteutta ja lämpötilaa Asennus ulos maahan Kotelointi IP 68 Ympäristön lämpötila C K: 32, Ø 60 mm SSTL-nro Hinta: 252,00 alv 0 % RÄYSTÄSANTURI ETOR-55 Käytetään yhdessä ETF-744/99:llä Tunnistaa kosteutta Asennus räystäskouruun ja syöksytorveen Kotelointi IP 68 Ympäristön lämpötila C K: 105 L: 45 S: 35 mm SSTL-nro ULKOANTURI ETF-744/99 Tunnistaa lämpötilaa Asennus pinta-asennus Ympäristön lämpötila C K: 86 L: 45 S: 35 mm SSTL-nro EBERLE DTR-E 3102 KAKSOISTERMOSTAATTI Kaksitoiminen säädin tarkoitettu ulkoalueiden ja vesikourujen sulanapidon ohjaukseen. Säätimellä pystyy säätämään ohjattavan kuorman ylä- ja alatoiminta-alueen toimimaan ulkolämpötilan ollessa esim C Säätöalue C Kytkentävirta 16 (4)A/250 V AC Kytkentäteho 3,5 kw Kytkentäero K Suojausluokka IP 65 K:122 L:120 S:55 mm Tuotenro ETR/F 1447 A KAKSOISTERMOSTAATTI Kaksitoiminen elektroninen DIN-kiskoasenteinen säädin tarkoitettu ulkoalueiden ja vesikourujen sulanapidon ohjaukseen. Säätimellä pystyy säätämään ohjattavan kuorman ylä- ja alatoimintaalueen toimimaan ulkolämpötilan ollessa esim C. Mukana erillinen ulkoanturi. Säätöalue C Käyttöjännite 230 V Releulostulo sulkeutuva kosketin 16 A / 250 V Kytkentäteho 3600 W Ulkoanturi ETF-744/99 Kytkentäero 0,4 C Kotelointi IP20 DIN-kiskoasennus 3 moduulipaikkaa SSTL-nro

6 SULANAPITOKESKUKSET SPK -sulanapitokeskukset (EM tai TR) SPK -sulanapitokeskukset on suunniteltu ulkoalueiden, räystäslämmitysten, ajoluiskien, kuormauslaitteiden, kattokaivojen yms. ulkoalueiden sulanapitolämmityksien ohjaamiseen. Anturit SPK/TR -lämpötila-anturi (sis. toimitukseen). SPK/EM -kosteus ja lämpötila-anturit. Maa-anturit ESF , TFF Rännianturit ESD , TFD (tilattava erikseen). Malli SPK 3 TR SSTL-nro SPK 9 TR/EM (TR) (EM) SPK 17 TR/EM (TR) (EM) SPK 27 TR/EM (TR) (EM) SPK 42 EM SPK 72 EM Pääkytkin (nimellisvirta) (1 nap.) 16 A 25 A 32 A 63 A 63 A 125 A Termostaatti TR-700/EM Kontaktori Sulakkeet, ohjaus 10 A Sulakkeet, teho 16 A Vikavirtasuoja 30 ma Ohjauskytkin K-O-A Ohjauskytkin 0-1 kellolle Maksimiteho, kw (N-L) Maksimiteho, kw (L-L) Viikkokello Syöttöjohdon liitin Cu 6 Cu 6 Cu 6 Cu 16 Cu 50/Al 50 Cu 70/Al 70 SULANAPITOTERMOSTAATIT Eberle EM sulanapidon ohjausjärjestelmä Käytetään mm. ajoluiskien, portaiden, tasakattojen ja räystäskourujen automaattisen sulatuksen ohjaukseen. Maa-anturit Ajoluiskat, portaikot, ovien edustat ESF jää/lumianturi TFF lämpötila/kosteusanturi Rännianturit Rännit, katot, jiirit ESD jää/lumianturi TFD lämpötila-anturi 76

7 Asiantuntemus Asiantuntijoiltamme saat osaamisen ja ongelmanratkaisukyvyn. Voit aina luottaa, että valitsemme yhdessä oikeat tuotteet tarpeisiin.
