1 ASENNUS- JA KÄYTTÖOHJEET Sähkökäyttöiset kiukaat Lue huolellisesti asennus- ja käyttöohjeet ennen kiukaan asennusta. Takuu ei kata asennus- tai käyttövirheestä johtuvia vikoja. Aurinkokiuas Oy:n tekninen tuki puhelin: sähköposti: Aurinkokiuas Oy Hatanpään valtatie TAMPERE SISÄLLYSLUETTELO Sivu 2 Sivu 3 Sivu 3 Sivu 5 Sivu 6 Liite 1 - Kiukaan asennus - Kiukaan liittäminen sähköverkkoon - Integroitu ohjauskeskus - Saunomisohjeet - Takuu Ongelmatilanteissa - Termostaatin ja kaukosäätimen johtimien kytkentäjärjestys

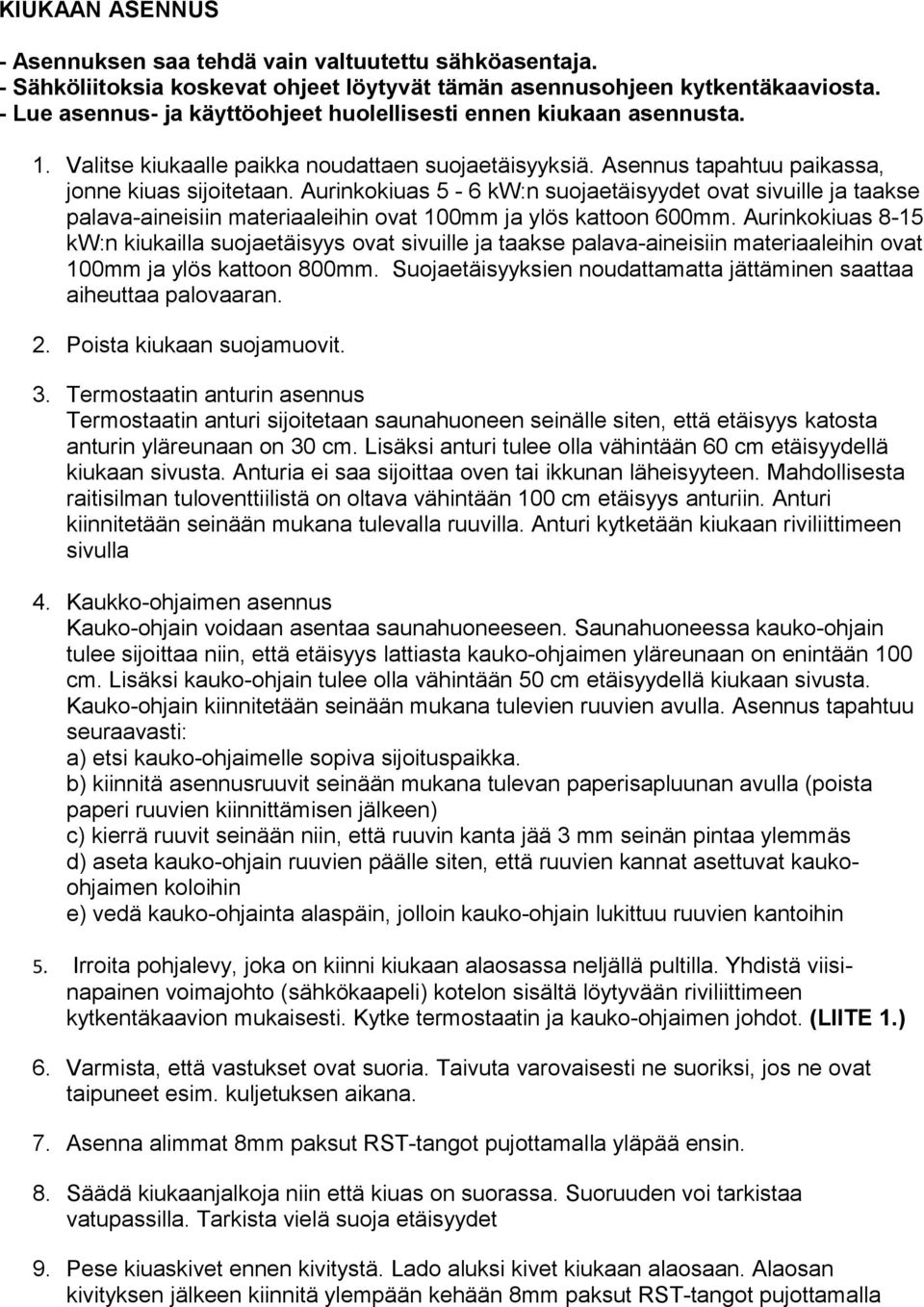

2 KIUKAAN ASENNUS - Asennuksen saa tehdä vain valtuutettu sähköasentaja. - Sähköliitoksia koskevat ohjeet löytyvät tämän asennusohjeen kytkentäkaaviosta. - Lue asennus- ja käyttöohjeet huolellisesti ennen kiukaan asennusta. 1. Valitse kiukaalle paikka noudattaen suojaetäisyyksiä. Asennus tapahtuu paikassa, jonne kiuas sijoitetaan. Aurinkokiuas 5-6 kw:n suojaetäisyydet ovat sivuille ja taakse palava-aineisiin materiaaleihin ovat 100mm ja ylös kattoon 600mm. Aurinkokiuas 8-15 kw:n kiukailla suojaetäisyys ovat sivuille ja taakse palava-aineisiin materiaaleihin ovat 100mm ja ylös kattoon 800mm. Suojaetäisyyksien noudattamatta jättäminen saattaa aiheuttaa palovaaran. 2. Poista kiukaan suojamuovit. 3. Termostaatin anturin asennus Termostaatin anturi sijoitetaan saunahuoneen seinälle siten, että etäisyys katosta anturin yläreunaan on 30 cm. Lisäksi anturi tulee olla vähintään 60 cm etäisyydellä kiukaan sivusta. Anturia ei saa sijoittaa oven tai ikkunan läheisyyteen. Mahdollisesta raitisilman tuloventtiilistä on oltava vähintään 100 cm etäisyys anturiin. Anturi kiinnitetään seinään mukana tulevalla ruuvilla. Anturi kytketään kiukaan riviliittimeen sivulla 4. Kaukko-ohjaimen asennus Kauko-ohjain voidaan asentaa saunahuoneeseen. Saunahuoneessa kauko-ohjain tulee sijoittaa niin, että etäisyys lattiasta kauko-ohjaimen yläreunaan on enintään 100 cm. Lisäksi kauko-ohjain tulee olla vähintään 50 cm etäisyydellä kiukaan sivusta. Kauko-ohjain kiinnitetään seinään mukana tulevien ruuvien avulla. Asennus tapahtuu seuraavasti: a) etsi kauko-ohjaimelle sopiva sijoituspaikka. b) kiinnitä asennusruuvit seinään mukana tulevan paperisapluunan avulla (poista paperi ruuvien kiinnittämisen jälkeen) c) kierrä ruuvit seinään niin, että ruuvin kanta jää 3 mm seinän pintaa ylemmäs d) aseta kauko-ohjain ruuvien päälle siten, että ruuvien kannat asettuvat kaukoohjaimen koloihin e) vedä kauko-ohjainta alaspäin, jolloin kauko-ohjain lukittuu ruuvien kantoihin 5. Irroita pohjalevy, joka on kiinni kiukaan alaosassa neljällä pultilla. Yhdistä viisinapainen voimajohto (sähkökaapeli) kotelon sisältä löytyvään riviliittimeen kytkentäkaavion mukaisesti. Kytke termostaatin ja kauko-ohjaimen johdot. (LIITE 1.) 6. Varmista, että vastukset ovat suoria. Taivuta varovaisesti ne suoriksi, jos ne ovat taipuneet esim. kuljetuksen aikana. 7. Asenna alimmat 8mm paksut RST-tangot pujottamalla yläpää ensin. 8. Säädä kiukaanjalkoja niin että kiuas on suorassa. Suoruuden voi tarkistaa vatupassilla. Tarkista vielä suoja etäisyydet 9. Pese kiuaskivet ennen kivitystä. Lado aluksi kivet kiukaan alaosaan. Alaosan kivityksen jälkeen kiinnitä ylempään kehään 8mm paksut RST-tangot pujottamalla

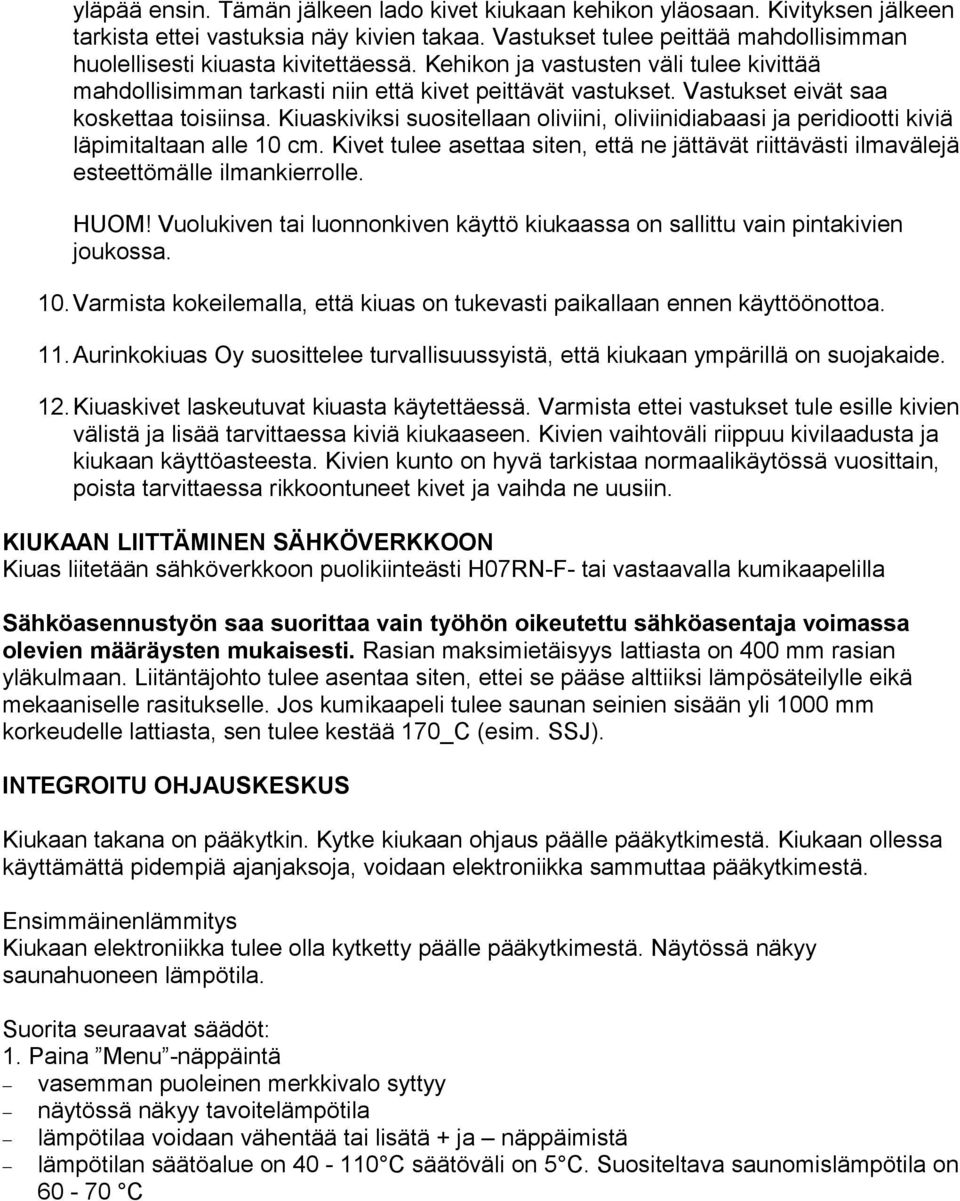

3 yläpää ensin. Tämän jälkeen lado kivet kiukaan kehikon yläosaan. Kivityksen jälkeen tarkista ettei vastuksia näy kivien takaa. Vastukset tulee peittää mahdollisimman huolellisesti kiuasta kivitettäessä. Kehikon ja vastusten väli tulee kivittää mahdollisimman tarkasti niin että kivet peittävät vastukset. Vastukset eivät saa koskettaa toisiinsa. Kiuaskiviksi suositellaan oliviini, oliviinidiabaasi ja peridiootti kiviä läpimitaltaan alle 10 cm. Kivet tulee asettaa siten, että ne jättävät riittävästi ilmavälejä esteettömälle ilmankierrolle. HUOM! Vuolukiven tai luonnonkiven käyttö kiukaassa on sallittu vain pintakivien joukossa. 10. Varmista kokeilemalla, että kiuas on tukevasti paikallaan ennen käyttöönottoa. 11.Aurinkokiuas Oy suosittelee turvallisuussyistä, että kiukaan ympärillä on suojakaide. 12.Kiuaskivet laskeutuvat kiuasta käytettäessä. Varmista ettei vastukset tule esille kivien välistä ja lisää tarvittaessa kiviä kiukaaseen. Kivien vaihtoväli riippuu kivilaadusta ja kiukaan käyttöasteesta. Kivien kunto on hyvä tarkistaa normaalikäytössä vuosittain, poista tarvittaessa rikkoontuneet kivet ja vaihda ne uusiin. KIUKAAN LIITTÄMINEN SÄHKÖVERKKOON Kiuas liitetään sähköverkkoon puolikiinteästi H07RN-F- tai vastaavalla kumikaapelilla Sähköasennustyön saa suorittaa vain työhön oikeutettu sähköasentaja voimassa olevien määräysten mukaisesti. Rasian maksimietäisyys lattiasta on 400 mm rasian yläkulmaan. Liitäntäjohto tulee asentaa siten, ettei se pääse alttiiksi lämpösäteilylle eikä mekaaniselle rasitukselle. Jos kumikaapeli tulee saunan seinien sisään yli 1000 mm korkeudelle lattiasta, sen tulee kestää 170_C (esim. SSJ). INTEGROITU OHJAUSKESKUS Kiukaan takana on pääkytkin. Kytke kiukaan ohjaus päälle pääkytkimestä. Kiukaan ollessa käyttämättä pidempiä ajanjaksoja, voidaan elektroniikka sammuttaa pääkytkimestä. Ensimmäinenlämmitys Kiukaan elektroniikka tulee olla kytketty päälle pääkytkimestä. Näytössä näkyy saunahuoneen lämpötila. Suorita seuraavat säädöt: 1. Paina Menu -näppäintä vasemman puoleinen merkkivalo syttyy näytössä näkyy tavoitelämpötila lämpötilaa voidaan vähentää tai lisätä + ja näppäimistä lämpötilan säätöalue on C säätöväli on 5 C. Suositeltava saunomislämpötila on C

4 2. Paina Menu -näppäintä oikean puoleinen merkkivalo syttyy näytössä näkyy haluttu kiukaan päälläoloaika aikaa voidaan vähentää tai lisätä nuolinäppäimillä päälläoloajan valinta-alue on h, säätöväli 0,5 h 3. Paina Menu -näppäintä oikean puoleinen merkkivalo palaa näytössä näkyy esiajastusaika esiajastusaikaa voidaan vähentää ja lisätä nuolinäppäimillä esiajastusajan valinta-alue on h, säätöväli 0,5 h jos esiajastus ei käytetä näytössä Paina Menu -näppäintä näytössä saunan lämpötila (merkkivalot ei pala) 5. Paina On/Off -näppäintä keskimmäinen merkkivalo syttyy palamaan, jos esiajastusta ei ole valittu keskimmäinen merkkivalo syttyy ja sammuu, jos esiajastus on valittu kiuas alkaa lämmittää saunaa haluttuun lämpötilaan, näytön oikeassa alakulmassa palaa piste aina kun vastukset on päällä kiuas on päällä valitun päälläoloajan jos esiajastusaikaa on valittu alkaa lämmitys valitun esiajastusajan kuluttua lämmityksen/esiajastuksen aikana voidaan muuttaa tai tarkastaa haluttu lämpötila, tarkastaa jäljellä oleva päälläoloaika ja tarkastaa jäljellä oleva esiajastusaika toistamalla kohdat 1, 2, 3 ja 4 kiuas voidaan halutessa sammuttaa ennen päälläoloajan loppumista, painamalla uudestaan On/Off -näppäintä Seuraavat lämmityskerrat jos edellisellä lämmityskerralla valittua lämpötilaa, päälläoloaikaa tai esiajastusaikaa ei haluta muuttaa, painetaan On/Off -näppäintä ja lämmitys/esiajastusaika alkaa. jos haluttua lämpötilaa, päälläoloaikaa tai esiajastusaikaa halutaan muuttaa toimitaan kohdassa Ensilämmitys annettujen ohjeiden mukaisesti kiukaan ohjaus muistaa aina edellisellä käyttökerralla käytetyt säädöt kiuas/ohjaus tulee olla kytkettynä päälle pääkytkimestä toimiakseen kiuas voidaan aina sammuttaa On/Off -näppäimestä ennen päälläoloajan loppumista

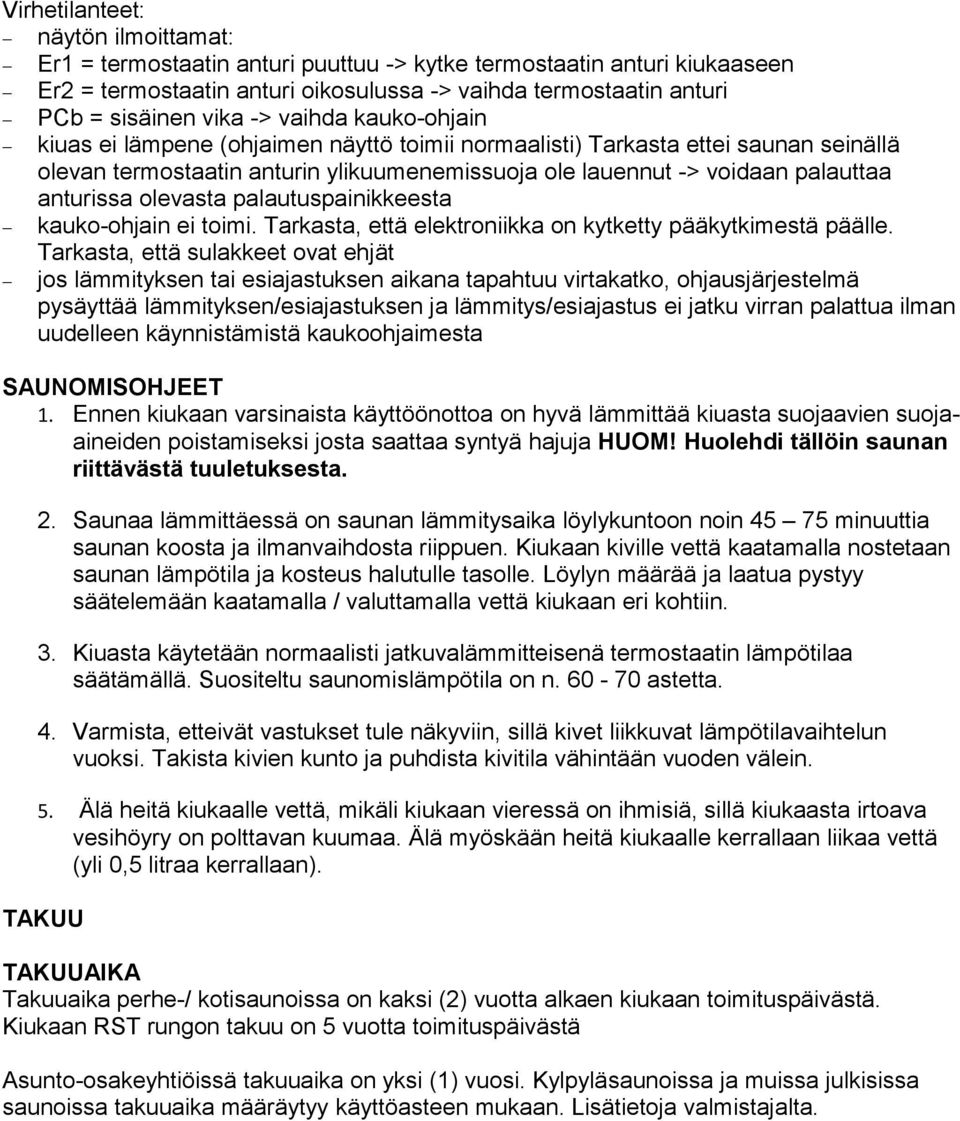

5 Virhetilanteet: näytön ilmoittamat: Er1 = termostaatin anturi puuttuu -> kytke termostaatin anturi kiukaaseen Er2 = termostaatin anturi oikosulussa -> vaihda termostaatin anturi PCb = sisäinen vika -> vaihda kauko-ohjain kiuas ei lämpene (ohjaimen näyttö toimii normaalisti) Tarkasta ettei saunan seinällä olevan termostaatin anturin ylikuumenemissuoja ole lauennut -> voidaan palauttaa anturissa olevasta palautuspainikkeesta kauko-ohjain ei toimi. Tarkasta, että elektroniikka on kytketty pääkytkimestä päälle. Tarkasta, että sulakkeet ovat ehjät jos lämmityksen tai esiajastuksen aikana tapahtuu virtakatko, ohjausjärjestelmä pysäyttää lämmityksen/esiajastuksen ja lämmitys/esiajastus ei jatku virran palattua ilman uudelleen käynnistämistä kaukoohjaimesta SAUNOMISOHJEET 1. Ennen kiukaan varsinaista käyttöönottoa on hyvä lämmittää kiuasta suojaavien suojaaineiden poistamiseksi josta saattaa syntyä hajuja HUOM! Huolehdi tällöin saunan riittävästä tuuletuksesta. 2. Saunaa lämmittäessä on saunan lämmitysaika löylykuntoon noin minuuttia saunan koosta ja ilmanvaihdosta riippuen. Kiukaan kiville vettä kaatamalla nostetaan saunan lämpötila ja kosteus halutulle tasolle. Löylyn määrää ja laatua pystyy säätelemään kaatamalla / valuttamalla vettä kiukaan eri kohtiin. 3. Kiuasta käytetään normaalisti jatkuvalämmitteisenä termostaatin lämpötilaa säätämällä. Suositeltu saunomislämpötila on n astetta. 4. Varmista, etteivät vastukset tule näkyviin, sillä kivet liikkuvat lämpötilavaihtelun vuoksi. Takista kivien kunto ja puhdista kivitila vähintään vuoden välein. 5. Älä heitä kiukaalle vettä, mikäli kiukaan vieressä on ihmisiä, sillä kiukaasta irtoava vesihöyry on polttavan kuumaa. Älä myöskään heitä kiukaalle kerrallaan liikaa vettä (yli 0,5 litraa kerrallaan). TAKUU TAKUUAIKA Takuuaika perhe-/ kotisaunoissa on kaksi (2) vuotta alkaen kiukaan toimituspäivästä. Kiukaan RST rungon takuu on 5 vuotta toimituspäivästä Asunto-osakeyhtiöissä takuuaika on yksi (1) vuosi. Kylpyläsaunoissa ja muissa julkisissa saunoissa takuuaika määräytyy käyttöasteen mukaan. Lisätietoja valmistajalta.

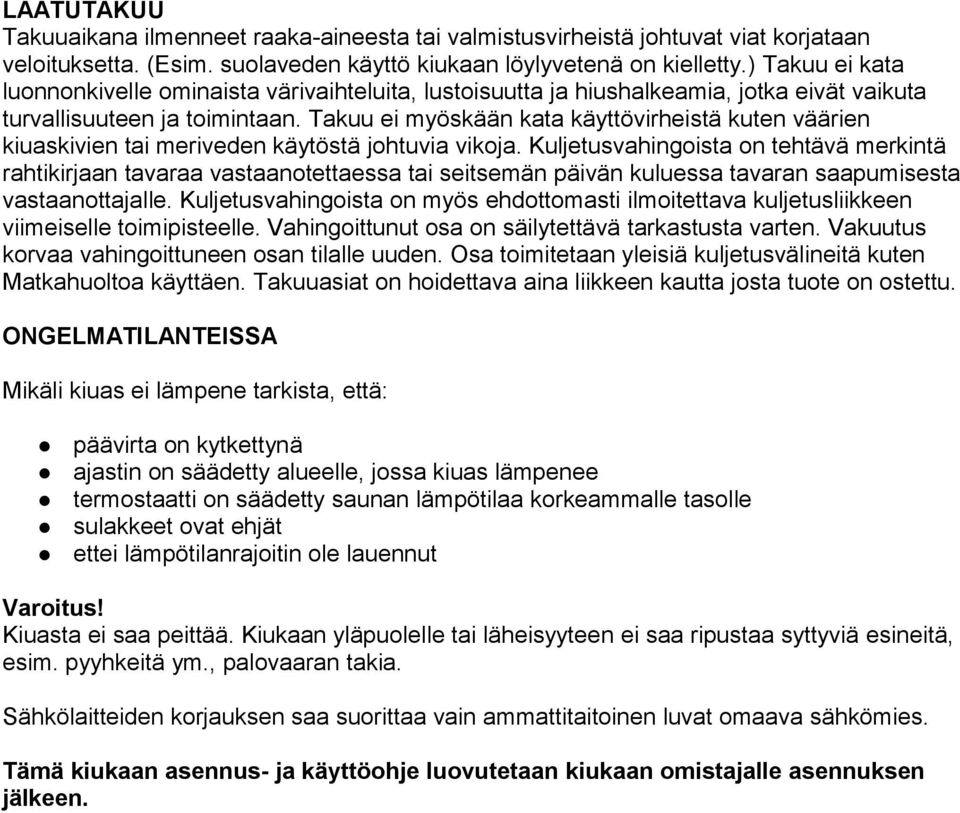

6 LAATUTAKUU Takuuaikana ilmenneet raaka-aineesta tai valmistusvirheistä johtuvat viat korjataan veloituksetta. (Esim. suolaveden käyttö kiukaan löylyvetenä on kielletty.) Takuu ei kata luonnonkivelle ominaista värivaihteluita, lustoisuutta ja hiushalkeamia, jotka eivät vaikuta turvallisuuteen ja toimintaan. Takuu ei myöskään kata käyttövirheistä kuten väärien kiuaskivien tai meriveden käytöstä johtuvia vikoja. Kuljetusvahingoista on tehtävä merkintä rahtikirjaan tavaraa vastaanotettaessa tai seitsemän päivän kuluessa tavaran saapumisesta vastaanottajalle. Kuljetusvahingoista on myös ehdottomasti ilmoitettava kuljetusliikkeen viimeiselle toimipisteelle. Vahingoittunut osa on säilytettävä tarkastusta varten. Vakuutus korvaa vahingoittuneen osan tilalle uuden. Osa toimitetaan yleisiä kuljetusvälineitä kuten Matkahuoltoa käyttäen. Takuuasiat on hoidettava aina liikkeen kautta josta tuote on ostettu. ONGELMATILANTEISSA Mikäli kiuas ei lämpene tarkista, että: päävirta on kytkettynä ajastin on säädetty alueelle, jossa kiuas lämpenee termostaatti on säädetty saunan lämpötilaa korkeammalle tasolle sulakkeet ovat ehjät ettei lämpötilanrajoitin ole lauennut Varoitus! Kiuasta ei saa peittää. Kiukaan yläpuolelle tai läheisyyteen ei saa ripustaa syttyviä esineitä, esim. pyyhkeitä ym., palovaaran takia. Sähkölaitteiden korjauksen saa suorittaa vain ammattitaitoinen luvat omaava sähkömies. Tämä kiukaan asennus- ja käyttöohje luovutetaan kiukaan omistajalle asennuksen jälkeen.

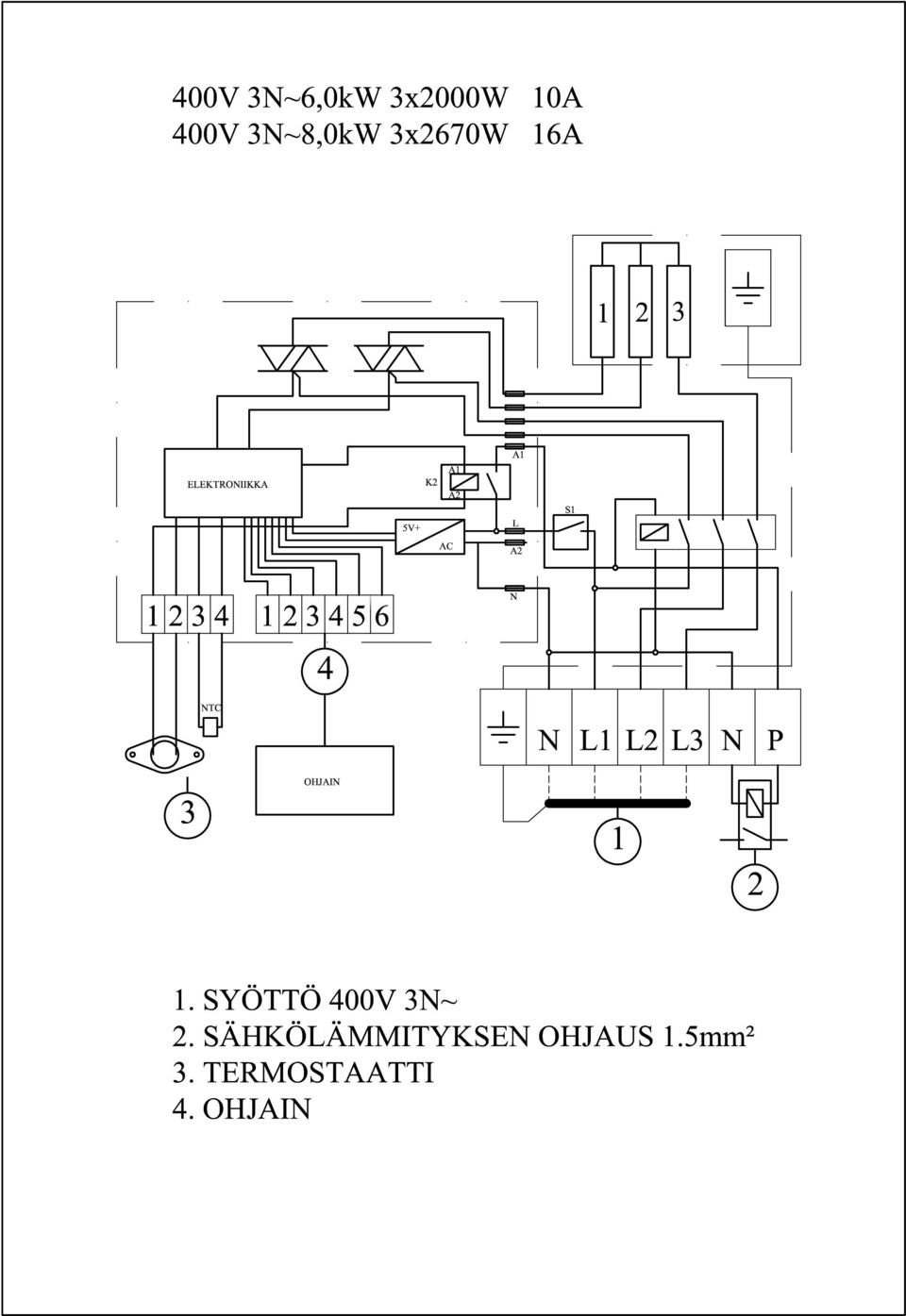

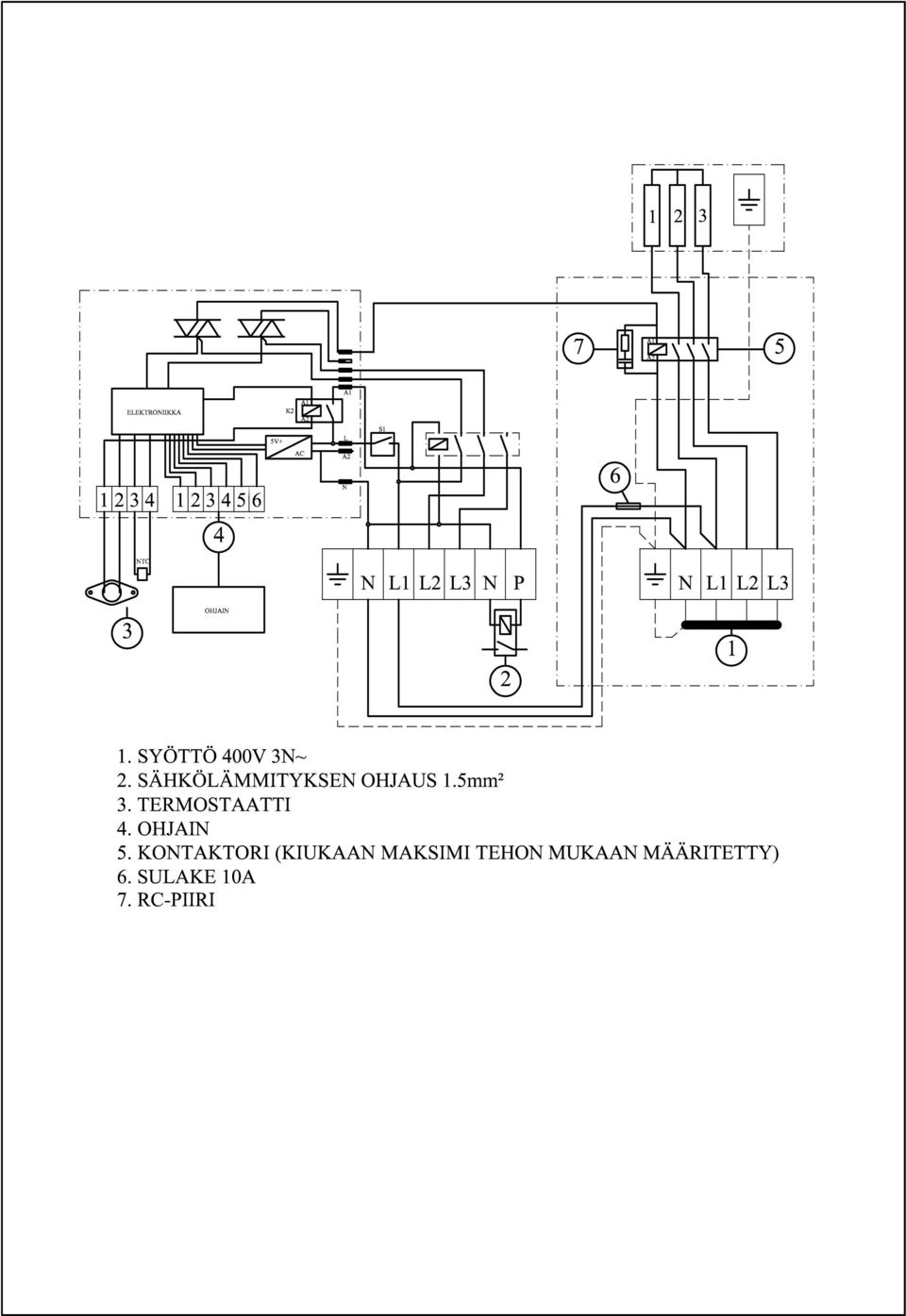

7 Liite 1 Termostaatin ja kaukosäätimen johtimien kytkentäjärjestys

8

9
