Salamalaite automaattiseen tarkennukseen SB-800. Käyttöohje

Transkriptio

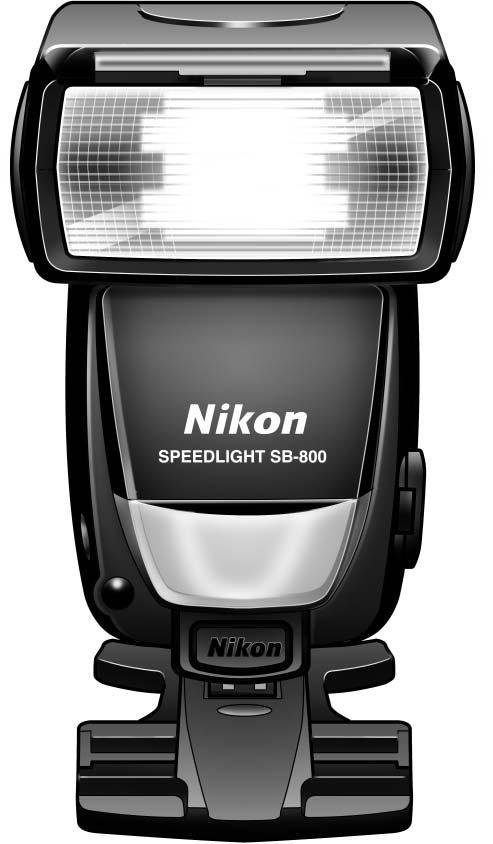

1 Fi Salamalaite automaattiseen tarkennukseen SB-800 Käyttöohje

2 Turvallisuuden vuoksi Pyydämme lukemaan seuraavat turvallisuutta varten olevat huomautukset huolellisesti läpi ennen laitteen käytön aloittamista, jotta saadaan varmistettua Nikon-tuotteen oikea ja turvallinen käyttö ja estettyä sen vahingoittuminen tai käyttäjän tai muiden loukkaantuminen. Säilytä nämä turvaohjeet laitteen lähellä, jotta käyttäjän on helppoa tarvittaessa katsoa niistä ohjeita. Tässä käyttöohjeessa turvaohjeet on merkitty seuraavin tunnuksin: Tällä tunnuksella merkittyjen ohjeiden noudattamatta VAROITUS jättäminen saattaa aiheuttaa henkilövamman tai kuoleman ja omaisuusvahinkoja. Tällä tunnuksella merkittyjen ohjeiden noudattamatta HUOMAUTUS jättäminen saattaa aiheuttaa omaisuusvahinkoja. Erillisen keräyksen merkki Euroopan maissa Tämä merkki osoittaa, että tuote kerätään erikseen. Seuraavat maininnat koskevat vain eurooppalaisia käyttäjiä. Tämä tuote kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä tuotetta talousjätteiden mukana. Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta. i

3 VAROITUKSIA salamalaitteille 1 Jos syövyttävää nestettä vuotaa paristoista ja pääsee silmiin, huuhtele silmät välittömästi juoksevalla vedellä ja mene heti lääkäriin. Silmät saattavat vahingoittua vakavasti, jos hoitoa ei saada välittömästi. 2 Jos syövyttävää nestettä vuotaa paristoista ja sitä pääsee iholle tai vaatteille, pese heti juoksevalla vedellä. Jos nestettä jää iholle pitkäksi aikaa, iho saattaa vaurioitua. 3 Älä koskaan yritä purkaa salamalaitetta erillisiin osiin tai korjata sitä itse, sillä siitä saattaa aiheutua sähköisku tai laite saattaa mennä epäkuntoon, mikä saattaa aiheuttaa loukkaantumisen. 4 Jos salamalaite putoaa ja vahingoittuu, älä kosketa näkyvissä olevia sisäisiä metalliosia. Tällaiset osat, erityisesti salamalaitteen kapasitaattori ja siihen liittyvät osat, saattavat olla suuren varauksen alaisia ja jos niitä kosketaan, seurauksena saattaa olla sähköisku. Kytke virta irti tai ota paristot pois, varo koskettamasta laitteen sähköosia ja vie salamalaite paikalliselle Nikon-jälleenmyyjälle tai valtuutettuun huoltamoon korjattavaksi. 5 Jos huomaat kuumuutta, savua tai palaneen hajua, lopeta käyttö välittömästi ja ota paristot pois, jotta saadaan estettyä laitteen syttyminen palamaan tai sulaminen. Anna salamalaitteen jäähtyä riittävästi niin että paristot voidaan ottaa turvallisesti pois. Vie laite sitten paikalliselle Nikonjälleenmyyjälle tai valtuutettuun huoltamoon korjattavaksi. 6 Salamalaitetta ei saa koskaan upottaa mihinkään nesteeseen eikä altistaa sateelle, suolavedelle tai kosteudelle ellei sitä ole suojattu hyvin kastumiselta tai kosteudelta. Vedenalaista käyttöä varten tarvitaan erityinen vesitiivis kotelo. Jos vettä tai kosteutta pääsee laitteen sisään, se saattaa aiheuttaa laitteen syttymisen palamaan tai sähköiskun. Tällaisessa tapauksessa on heti irrotettava paristot salamalaitteesta ja vietävä laite paikalliselle Nikon-jälleenmyyjälle tai valtuutettuun huoltamoon korjattavaksi. Huom: Kastuneiden elektroniikkalaitteiden korjaus on yleensä kallista. 7 Älä käytä laitetta helposti syttyvien tai räjähtävien kaasujen lähettyvillä. Jos salamalaitetta käytetään paikoissa, joissa on helposti syttyviä tai räjähtäviä kaasuja, mukaan lukien propaani, bensiini ja pöly, seurauksena saattaa olla tulipalon syttyminen. 8 Älä käytä salamaa suoraan liikkuvassa autossa olevan ajajan kuvaamiseen, sillä se saattaa heikentää tilapäisesti kuljettajan näköä ja aiheuttaa liikenneonnettomuuden. 9 Älä laukaise salamaa suoraan kenenkään silmiin pieneltä etäisyydeltä, sillä se saattaa vahingoittaa verkkokalvoa. Älä koskaan laukaise salamaa alle 1 metrin etäisyydeltä pienistä lapsista. Salamalaitteen esittely ii

4 Turvallisuuden vuoksi 10 Älä laukaise salamaa, kun salamapää koskettaa jotakin henkilöä tai esinettä. Tällainen käyttö saattaa aiheuttaa palovammoja ja/tai vaatteiden syttymisen palamaan salaman laukaisun aiheuttamasta kuumuudesta. 11 Pidä pienet varusteosat poissa lasten lähettyviltä, jotta lapset eivät vahingossa pane niitä suuhunsa ja nielaise niitä. Jos lapsi vahingossa nielaisee jonkin varusteen osista, ota heti yhteys lääkäriin. 12 Käytä tässä käyttöohjeessa mainittuja paristoja. Muut kuin teknisissä tiedoissa mainitut paristot saattavat aiheuttaa syövyttävän nesteen vuotamista, ne saattavat räjähtää, syttyä palamaan tai muulla tavalla toimia epätyydyttävästi. 13 Älä käytä yhdessä erityyppisiä, eri valmistajan tai uusia ja vanhoja paristoja, sillä paristoista saattaa vuotaa syövyttävää nestettä, ne saattavat räjähtää tai syttyä palamaan. Kun laitteessa käytetään useampaa kuin yhtä paristoa, käytä aina samaan aikaan ostettuja samanlaisia paristoja. 14 Sellaisia paristoja, joita ei voi ladata kuten mangaani, alkali-mangaani ja litiumparistoja, ei saa koskaan ladata paristolaturissa, sillä niistä saattaa vuotaa syövyttävä nestettä, ne saattavat räjähtää tai syttyä palamaan. 15 Kun käytetään tavallisen kokoisia (AA, AAA, C, D) tai muita ladattavia paristoja kuten NiCd ja Ni-MH paristoja tai kun niitä ladataan, käytä pariston valmistajan ilmoittamaa laturia ja lue käyttöohjeet huolellisesti. Älä lataa näitä paristoja niin, että niiden liittimet ovat väärin päin laturissa tai ennen kuin paristot ovat jäähtyneet riittävästi, sillä niistä saattaa vuotaa syövyttävää nestettä, ne saattavat rääjähtää tai syttyä palamaan. Sama huomautus koskee myös kuvauslaitteen valmistajan mahdollisesti toimittamien ladattavien paristojen käyttöä. HUOMAUTUKSIA salamalaitteille 1 Älä kosketa salamalaitetta märin käsin, sillä se saattaa aiheuttaa sähköiskun. 2 Pidä salamalaite poissa lasten läheisyydestä, jotta he eivät pane laitetta suuhunsa eivätkä pääse koskettamaan laitteen vaarallisia osia, sillä se saattaa aiheuttaa sähköiskun. 3 Älä kolhi laitetta, sillä se saattaa aiheuttaa laitteen epäkuntoon menemisen, josta saattaa olla seurauksena räjähtäminen tai palamaan syttyminen. 4 Älä koskaan puhdista laitetta aktiivisilla aineilla kuten maalitinnerillä tai bensiinillä tai maalinpoistoaineella äläkä koskaan pane laitetta säilöön sellaiseen paikkaan, jossa on kemikaaleja kuten kamferia tai naftaliinia, sillä muovikotelo saattaa vahingoittua ja aiheuttaa tulipalon syttymisen tai sähköiskun. iii

5 5 Ota paristot pois ennen kuin laite pannaan säilöön pitkäksi aikaa, jotta saadaan estettyä laitteen syttyminen palamaan ja syövyttävän nesteen vuotaminen. VAROITUKSIA paristoille 1 Älä koskaan kuumenna paristoja tai heitä niitä tuleen, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. 2 Älä oikosulje paristoja äläkä pura niitä erillisiin osiin, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. 3 Älä käytä yhdessä erityyppisiä, eri valmistajien tai uusia ja vanhoja paristoja, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. 4 Älä aseta paristoja väärin päin, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. Vaikka vain yksi paristo olisi asetettu väärinpäin, se aiheuttaa salamalaitteen epäkuntoon menemisen. 5 Käytä aina paristojen valmistajan suosittamaa laturia, jotta saadaan estettyä syövyttävän nesteen vuotaminen paristoista, kuumuuden syntyminen ja räjähdys. 6 Älä kanna tai pane paristoja säilöön yhdessä metalliesineiden kuten kaulaketjujen tai hiuspinnien kanssa, koska tällaiset materiaalit saattavat aiheuttaa paristojen oikosulun, joka taas johtaa syövyttävän nesteen vuotamiseen paristoista, kuumuuden syntymiseen tai räjähdykseen. Lisäksi varsinkin kun kannat monia paristoja, sijoita ne huolellisesti koteloon, joka estää paristojen liittimiä koskettamasta toisiaan, koska erimerkkiset liittimet koskettavat toisiaan, paristot saattavat mennä oikosulkuun, josta voi aiheutua paristojen vuotamista, kuumuuden syntymistä tai räjähdys. 7 Jos syövyttävää nestettä vuotaa paristoista ja sitä pääsee silmiin, huuhdo silmät heti juoksevalla vedellä ja mene lääkäriin. Silmät saattavat vahingoittua vakavasti, jos hoitoa ei saada nopeasti. 8 Jos syövyttävää nestettä vuotaa paristoista ja sitä pääsee iholle tai vaatteille, pese heti juoksevalla vedellä. Jos ainetta on iholla pitkään, iho saattaa vahingoittua. 9 Noudata aina paristoihin merkittyjä varoituksia ja ohjeita, jotta saadaan estettyä syövyttävän nesteen vuotaminen paristoista, kuumuuden kertyminen ja tulipalon syttyminen. Salamalaitteen esittely iv

6 Turvallisuuden vuoksi 10 Käytä aina näissä käyttöohjeissa mainittuja paristoja, jotta saadaan estettyä syövyttävän nesteen vuotaminen paristoista, kuumuuden kertyminen ja tulipalon syttyminen. 11 Älä avaa paristojen ympärillä olevaa koteloa äläkä koskaan käytä sellaista paristoa, jonka kotelo on rikkinäinen, koska tällaisista paristoista saattaa vuotaa syövyttävää nestettä, ne saattavat synnyttää kuumuutta ja räjähtää. 12 Pidä paristot poissa lasten ulottuvilta, jotta lapset eivät pääse vahingossa nielaisemaan paristoja. Jos lapsi vahingossa nielaisee pariston, hänet on vietävä välittömästi lääkäriin. 13 Paristoja ei saa upottaa veteen eikä altistaa sateelle tai suolavedelle ellei niitä ole asianmukaisesti suojattu märältä ympäristöltä. Jos paristoihin pääsee vettä, niistä saattaa vuotaa syövyttävää nestettä tai ne saattavat synnyttää kuumuutta. 14 Älä käytä sellaista paristoa, jossa on jotakin epätavallista, kuten esim. värin tai muodon muutoksia. Sellaisista paristoista saattaa vuotaa syövyttävää nestettä tai ne saattavat synnyttää kuumuutta. 15 Lopeta ladattavien paristojen lataaminen, jos huomaat ettei lataus lopu ilmoitetussa ajassa, jotta saadaan estettyä syövyttävän nesteen vuotaminen ja kuumuuden syntyminen. 16 Kun kierrätät paristoja tai hävität ne, eristä niiden liittimet teipillä. Jos pariston positiivinen ja negatiivinen liitin menevät oikosulkuun metalliesineen koskettamisen jälkeen, seurauksena saattaa olla tulipalon syttyminen, kuumuuden syntyminen ja räjähdys. Hävitä käytetyt paristot paikallisten määräysten mukaisesti. 17 Sellaisia paristoja, joita ei ole suunniteltu ladattaviksi, ei saa koskaan ladata paristolaturissa, sillä niistä saattaa vuotaa syövyttävä nestettä tai ne saattavat synnyttää kuumuutta. 18 Ota kuluneet paristot heti pois laitteesta, sillä niistä saattaa vuotaa syövyttävää nestettä, ne saattavat synnyttää kuumuutta tai räjähtää. HUOMAUTUS paristoille Älä heitä tai kolhi paristoja, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. v

7 Sisällysluettelo Salamalaitteen esittely Turvallisuuden vuoksi...i-v Esipuhe Salamalaitteen käyttövihjeitä...7 Salamatilat eri kameraryhmissä Salamalaitteen osat ja niiden toiminnot Ohjauspainikkeet...12 Nestekidenäytön kuvakkeet Objektiivit...16 Peruskäyttö Paristojen asettaminen Koeväläytys (Valotuksen tarkistus) SB-800:n kiinnittäminen kameraan ja välähdyspään säätö ISO-herkkyyden asettaminen Zoompään asennon säätö Kameran valotustavan ja mittausjärjestelmän asettaminen SB-800:n salamatilan asettaminen Sommittelu ja kuvan ottaminen salamalla SB-800:n käyttö COOLPIX-kameran kanssa...34 Toiminta yksityiskohdittain...35 SB-800:n salamatilat...36 Automaattinen TTL-salama...37 Ei-TTL-salama Käsisäätö Sarjakuvaus salamalla...51 Oikean valotuksen tarkistus ennen kuvausta...52 Muut toiminnot...53 Valotuksen korjaus ja salamatehon korjaus Kuvausetäisyys zoomobjektiiveilla, joissa on muuttuva aukko...57 Hidas salamatäsmäys/punasilmäisyyden vähennys ja takaverhon täsmäys

8 Sisällysluettelo Automaattinen nopea FP-salamatäsmäys...60 Salamavalotuksen lukitus...61 Salamakuvaus automaattitarkennuksella hämärässä Lisäparistopitimen SD-800 käyttö Valaistuksen tarkistus ennen kuvanottoa (muotoiluvalo)...66 Käyttäjätoiminnot...67 Käyttäjäasetukset Kehittyneet toiminnot...71 Yleistä monisalamakuvauksesta Langaton monisalamakuvaus Salamakuvaus kehittyneellä langattomalla valaistusjärjestelmällä SU-4-ohjaimen käyttäminen monisalamakuvauksessa Toiminnan varmistaminen langattomassa monisalamakuvauksessa käyttämällä valmiusvaloa tai äänimerkkiä...89 Langallinen monisalamakuvaus TTL-monisalamakuvauksen järjestelmäkaavio Salamakuvaus digitaalisilla järjestelmäkameroilla ja värisuotimilla Salamavalon heijastaminen Lähikuvaus salamalla Salamakuvaus 1/300 sekunnin TTL-täsmäyksellä (vain F5) Lisätiedot SB-800:n automaattiset TTL-salamatilat Lisävarusteet Salamalaitteen hoito Paristoista Vian määritys Nestekidenäytöstä Tekniset tiedot Hakemisto

9 Salamalaitteen esittely Perustiedot SB-800-salamalaitteesta. Peruskäyttö Johdatus helppoon salamakuvaukseen automaattisessa TTL-tilassa. Toiminta yksityiskohdittain Selostus SB-800:n eri salamatiloista. Muut toiminnot Tarkat tiedot SB-800:n tarjoamista toiminnoista. Kehittyneet toiminnot Tiedot kehittyneistä salamakuvaustekniikoista SB-800:lla. Lisätiedot Tässä osassa selostetaan lisävarusteet, vian määritys, salamalaitteen hoito, tekniset tiedot yms. 3

10 Esipuhe 4 Kiitokset Nikon SB-800-salamalaitteen hankinnasta. Saat parhaan hyödyn uudesta salamastasi, kun luet tämän käyttöohjeen huolellisesti. Lue myös erillinen kirjanen Kokoelma esimerkkikuvia. Siinä kerrotaan kuvausmahdollisuuksista SB-800-salamalla esimerkkikuvin. Pidä myös kameran käyttöohje saatavilla, kun otat salamakuvia. SB-800:n tärkeimmät ominaisuudet ja toiminnot SB-800 on korkeatasoinen salamalaite, jonka ohjeluku on 38 (ISO 100, m) tai 53 (ISO 200, m) (35 mm:n zoomasennossa, 20 C). Kamerasta ja objektiivista riippuen SB-800 -salamalla voi suorittaa erilaisia automaattisia TTLsalamatoimintoja (sivu 37). Salamaa voidaan käyttää myös ei-ttlautomatiikalla (sivu 38) ja käsisäädöllä (sivu 42). Automaattinen moottorizoomi muuttaa zoompään asentoa jatkuvasti objektiivin polttovälin mukaan (paitsi joidenkin kameroiden ja objektiivien kanssa) (sivu 26). Käytettäessä yhdysrakenteista laajakulmasovitinta tai Nikonin valonhajotinta (sivu 27) valaisukulma laajenee automaattisesti niin, että se kattaa 14 tai 17 mm:n objektiivin kuvakulman. Salaman välähdyspää kallistuu 90 ylös ja 7 alas. Lisäksi se kääntyy vaakatasossa 180 vasemmalle ja 90 oikealle. Tämä mahdollistaa salamavalon heijastuksen (sivu 98) ja lähikuvauksen salamalla (sivu 102). Nikonin uusi luova valaistusjärjestelmä tarjoaa käyttöön monia kehittyneitä langattomia monisalamatoimintoja, kun SB-800:aa käytetään yhteensopivien kameroiden kanssa (sivu 5). Käytä yhdysrakenteista laajakulmasovitinta tai Nikonin valonhajotinta salamavalon heijastuksessa ja lähikuvauksessa. Näin luot hyvin pehmeän valaistuksen, jossa ei näy käytännössä lainkaan varjoja. Samalla sekä tausta että kohde valottuvat hyvin (sivut 101, 104). Käyttäjätoiminnoilla voi säätää arvoja ja asettaa tai peruuttaa toimintoja, joita ei ole tarpeen asettaa joka kerta erikseen (sivu 67). u Elinikäinen oppiminen Nikon on sitä mieltä, että elinikäinen oppiminen on tärkeää sekä tuotekehittelyssä että koulutuksessa, ja tästä syystä jatkuvasti uutta, päivitettyä tietoa on saatavilla verkossa seuraavilla sivustoilla: USA:ssa asuville käyttäjille.: Euroopassa asuville: Aasiassa, Oseaniassa, Keski-idässä ja Afrikassa asuville käyttäjille: Pyydämme katsomaan näitä sivustoja, jotta saat viimeisimmät tiedot tuotteista, vihjeitä ja vastauksia usein kysyttyihin ongelmiin (FAQ) ja yleistietoa digitaalikuvauksesta. Lisätietoja on saatavilla myös asuinalueellasi olevalta Nikon-edustajalta. Katso yhteystiedot seuraavasta osoitteesta:

11 Luova valaistusjärjestelmä SB-800:n ominaisuuksiin kuuluu Nikonin luova valaistusjärjestelmä (CLS). Tämä järjestelmä hyödyntää digitaalikameran viestintäkykyjä ja laajentaa siten salamakuvausmahdollisuuksia digitaalisilla järjestelmäkameroilla. CLS on käytettävissä vain kun SB-800:aa käytetään yhteensopivien Nikon-kameroiden kanssa. SB-800 tarjoaa seuraavat ominaisuudet: i-ttl-tila Tämä on automaattinen TTL-salamatila Nikonin luovassa valaistusjärjestelmässä. Esisalamapeilaus toimii kaikissa tilanteissa. Kohde valottuu oikein salamavalaistuksessa ja ympäröivä valo vaikuttaa valotukseen vähemmän (sivu 37). Kehittynyt langaton valaistus Kehittyneen langattoman valaistuksen ansiosta TTL-tilassa (i-ttl) suoritettava langaton monisalamakuvaus on nyt mahdollinen digitaalisilla järjestelmäkameroilla. Tässä tilassa voit jakaa apusalamat kolmeen ryhmään ja ohjata kunkin ryhmän salamatehoa erikseen. Näin voit laajentaa luovien monisalamakuvaustekniikoiden ulottuvuutta (sivu 76). Salamavalotuksen lukitus Salamavalotuksen arvo (Flash Value eli FV ) on kohdetta valottavan salamavalon määrä. Kohteen mukainen salamavalotus voidaan lukita käytettäessä yhteensopivia kameroita. Tällöin kohde saa oikean määrän valoa, vaikka muutat aukkoa tai sommittelua tai zoomaat objektiivilla (sivu 61). Tieto salamavalon värilämpötilasta Kun SB-800:aa käytetään yhteensopivien digitaalisten järjestelmäkameroiden kanssa, tieto värilämpötilasta välittyy kameraan automaattisesti. Kameran valkotasapaino säätyy automaattisesti ja varmistaa oikean värilämpötilan, kun SB-800:lla otetaan kuvia. Automaattinen nopea FP-salamatäsmäys Huippunopea salamatäsmäys kameran lyhimmällä suljinajalla on nyt mahdollinen. Siitä on hyötyä, kun haluat käyttää suurta aukkoa häivyttääksesi taustan (sivu 60). Laaja-alainen tarkennusapuvalo Automaattitarkennuksella SB-800 lähettää tarkennusapuvalon laajemmalle alueelle. Voit tarkentaa hämärässä automaattisesti tätä toimintoa tukevilla kameroilla, vaikka muuttaisit kameran tarkennusaluetta (sivu 62). Katso kameran käyttöohjeesta tarkemmat tiedot luovasta valaistusjärjestelmästä. Salamalaitteen esittely 5

12 Esipuhe Huomautuksia Oletusasetus: Toimintojen ja salamatilojen tehdasasetuksiin viitataan tässä käyttöohjeessa sanalla oletusasetus. CLS: Myöhemmillä sivuilla Nikonin uusi luova valaistusjärjestelmä (Nikon Creative Lighting System) on lyhennetty muotoon CLS. Tässä ohjeessa käytetyt merkinnät v: Tärkeitä kohtia, jotka auttavat estämään toimintahäiriöitä ja kuvausvirheitä. t: Hyödyllisiä kohtia, jotka on hyvä muistaa SB-800:aa käytettäessä. u: Hyvää lisätietoa SB-800:n käyttöön. Varusteet Lisäparistopidin Salamajalusta Valonhajotin SD-800 AS-19 SW-10H Värisuodinsarja SJ-800: FL-G1, TN-A1 Pehmeä laukku SS-800 6

13 Salamalaitteen käyttövihjeitä Ota harjoituskuvia Ota harjoituskuvia ennen kuin kuvaat tärkeissä tilanteissa, esimerkiksi häissä tai valmistujaisissa. Tarkistuta salamalaitteesi säännöllisesti Nikonilla Nikon suosittelee, että huollatat salamalaitteesi valtuutetulla myyjällä tai huoltopisteessä vähintään joka toinen vuosi. Salamalaitteen oikea käyttö Nikon SB-800 -salamalaite on suunniteltu käytettäväksi Nikon-merkkisten kameroiden ja lisävälineiden kanssa, objektiivit mukaan lukien. Muiden valmistajien kamerat tai lisävälineet eivät ehkä täytä Nikonin teknisiä vaatimuksia. Ne voivat vahingoittaa SB-800:n osia. Nikon ei takaa SB-800:n toimintaa, jos sitä käytetään muiden valmistajien tuotteiden kanssa. Salamalaitteen esittely 7

14 Salamatilat eri kameraryhmissä ja salamatilat Tässä käyttöohjeessa Nikon kamerat on jaettu 10 ryhmään, jotka ovat CLS*- järjestelmän kanssa yhteensopivat kamerat, ei-cls*- yhteensopivat digitaaliset järjestelmäkamerat ja ryhmien I - VII kamerat ellei toisin ole mainittu. Katso taulukosta, mihin ryhmään kamerasi kuuluu. Lue sitten tästä ohjeesta, miten käytät SB-800 -salamalaitetta oman kamerasi kanssa. *CLS: Luova valaistusjärjestelmä (sivu 5) Automaattinen TTL-salama (s. 37) Ryhmä Kamera D D D o i-ttl D-TTL TTL * 1 CLSyhteensopivat D3, D2-sarja, D300, D200, D80, D70-sarja, D50, D40-sarja, F6 kamerat* Ei-CLSyhteensopivat digitaaliset D1-sarja, D100 järjestelmäkamerat* I F5, F100, F90X, F90-sarja, F80-sarja, F75-sarja, F70-sarja II F4-sarja, F65-sarja, F-801s, F-801, Pronea 600i III F-601, F-601m IV F60-sarja, F50-sarja, F-401x * 5 * 5 V F-501, F-401s, F-401, F-301 FM3A, FA, FE2, FG, Nikonos V, VI F3-sarja (AS-17 kanssa) Uusi FM2, FM10, FE10, F3-sarja, VII F55-sarja i-ttl - yhteensopivat COOLPIX 8400, COOLPIX 8800, COOLPIX- COOLPIX P5000, COOLPIX P5100 kamerat *1 o: Tasapainotettu täytesalama. Tämän yhteydessä on aina D (sivu 37). *2 Langaton monisalamakuvaus on mahdollinen i-ttl-tilassa. *3 TTL -muoto ei toimi digitaalisten järjestelmäkameroiden kanssa. 8

15 SB-800:lla käytettävissä olevat salamatilat vaihtelevat kameran ja objektiivin tai kameran valotustavan ja mittausjärjestelmän mukaan. Katso tarkemmat tiedot kohdista Toiminta yksityiskohdittain (sivu 35) ja SB-800:n automaattiset TTL-salamatilat (sivu 108) sekä kameran käyttöohjeesta. : Käytettävissä : Ei käytettävissä Ei-TTL-automaattisalama (s. 38) Käsisäätö (s. 42) Langaton monisalamakuvaus B A p Kehittynyt SU-4:llä Ei-TTL- Etäisyyden G q langaton Sohjattu Automaattinen auto- mukainen Salaman Sarjasalama valaistus (pääsalama) aukonsäätö maattisalama käsisäätö käsisäätö (s. 76) (s. 76) (s. 84) Salamalaitteen esittely * 2 * 3 * 4 * 3 * 6 *4 Etäisyyden mukainen käsisäätö p ei ole mahdollista D1X ja D1H digitaalikameroilla. *5 o-kuvake ei näy kuvattaessa tasapainotetulla täytesalamalla. *6 Sarjasalama ei ole mahdollinen F3-sarjan kameroilla (käytettäessä AS-17 -sovitetta). 9

16 Salamalaitteen osat ja niiden toiminnot Ohjauspainikkeiden toimintakaavio (sivu 12) 2 Välähdyspää (sivu 100) Kallistuu 90º ylös ja 7º alas. Kiertyy vaakatasossa 180º vasemmalle ja 90º oikealle. 3 Välähtyspään kallistuksen/kierron lukituksen vapautuspainike (sivu 22) 4 Langattoman apusalaman valokenno (sivu 74) SB-800:n säätö kaukosalamalaitteeksi (sivu 76) 5Paristolokeron kannen kiinnityksen kohdistusmerkit (sivu 18) 6 Paristolokeron kansi (sivu 18) 7 Yhdysrakenteinen heijastuslevy (sivu 101) Luo valonpilkkeen kohteen silmiin salamavaloa heijastettaessa. 8 Yhdysrakenteinen laajakulmasovitin (sivu 104) Laajentaa valaisukulman 14 tai 17 mm:n objektiiviin sopivaksi Laaja-alainen tarkennusapuvalo (sivu 62) Syttyy hämärässä tarkennettaessa automaattisesti. 10 Ulkoisen virtalähteen liitin (mukana suojus) (sivu 113) 11 Ei-TTL-salaman valokenno (sivu 38) Mittaa kohteesta heijastuvan valon automaattisessa aukonsäätö- B tai ei-ttlautomaattisalamatilassa A. 12 Ulkoisen tarkennusapuvalon koskettimet (SC-29:ää varten) Soveltuu lisävarusteena saatavalle TTL-johdolle SC Kiinnitysnasta 14 Liitäntäkoskettimet 15 Kiinnitysjalka 16 Välähdyspään kallistuskulma-asteikko (sivu 100)

17 FLASH READY Salamalaitteen esittely Muotoiluvalon painike (sivu 66) Painamalla tätä painiketta salama välähtää toistuvasti, jolloin kohteen valaistus ja varjot voidaan tarkistaa ennen kuvausta. Langattoman apusalaman peruutuspainike (sivu 75) SB-800 ei välähdä, kun tätä painiketta painetaan. 18 Välähdyspään kiertokulma-asteikko (sivu 100) 19 Liittimen suojus 20 TTL-monisalamaliitin (sivu 92) Liittää SB-800:n apusalamalaitteeseen/ -laitteisiin langallisessa TTLmonisalamakuvauksessa. 21 Täsmäysliitin (sivu 93) Liittää SB-800:n apusalamalaitteen (-laitteiden) täsmäysliittimeen langallisessa ei-ttlmonisalamakuvauksessa. 22 Nestekidenäyttö (sivu 119) 23 Ohjauspainikkeet (sivu 12) 24 Valmiusvalo Syttyy, kun SB-800 on täysin varautunut ja valmis välähtämään. Vilkkuu, kun SB-800 on välähtänyt täydellä teholla automaattisessa salamatilassa osoittaen, että valo ei ehkä riittänyt. 25 Kiinnitysjalan lukitusvipu (sivu 22) 11

18 Ohjauspainikkeet FLASH-painike Tällä painikkeella testataan salaman toiminta (sivu 20). a-painike Tällä painikkeella asetetaan salamatila (sivu 30). e painike/f painike Näillä suurennetaan tai pienennetään korostetun kohdan arvoa. b-painike Virta kytketään päälle tai pois painamalla painiketta noin 0,3 sekuntia. Valintapainike g-painike Painikkeella valitaan säädettävät kohdat. Valittu kohta näkyy korostettuna ja sitä voidaan muuttaa e ja f -painikkeilla. Painamalla noin kaksi sekuntia pääset käyttäjäasetustilaan (sivu 68). c-painike (laajakulma)/d-painike (tele) Näillä muutetaan välähdyspään asentoa (sivu 26). Alivalotuksen arvon palautus automaattisessa TTL-salamatilassa Paina a ja g-painikkeita samanaikaisesti palauttaaksesi alivalotuksen arvon (sivu 33). Perusasetusten palauttaminen Paina a ja b-painikkeita samanaikaisesti noin 2 sekuntia, jolloin kaikki asetukset ja käyttäjäasetukset (paitsi etäisyysmittayksikkö) palautuvat oletusarvoiksi. Painikkeiden lukitus Painamalla b ja g-painikkeita samanaikaisesti lukitset ohjauspainikkeet (paitsi b, muotoiluvalo- ja FLASH-painikkeet) välttääksesi toimintahäiriöt. Lukitus vapautetaan painamalla painikkeita uudelleen. Ohjauspainikkeiden toimintakaavio Ohjauspainikkeiden toimintakaavio on yhdysrakenteisen heijastuslevyn takana. Siitä nähdään, miten käyttäjäasetukset valitaan ja miten alivalotuksen arvo palautetaan automaattisessa TTL-salamatilassa. Siinä esitetään myös oletusasetusten palauttaminen ja painikkeiden lukitus. 12

19 Nestekidenäytön kuvakkeet Nestekidenäytössä näkyvät kuvakkeet osoittavat toimintojen tilan. Nämä kuvakkeet vaihtelevat asetusten, kameran ja objektiivin yhdistelmän sekä valotustavan mukaan. Kuvakkeet käytettäessä yhtä salamalaitetta Kuvakkeet käytettäessä CLS*- yhteensopivaa kameraa. Esisalamapeilaus Juuri ennen salaman välähdystä SB-800 väläyttää sarjan huomaamattomia esisalamia. Kamera havaitsee ne TTLkennon avulla ja analysoi kohteen kirkkauden ja kontrastin (sivu 36). TTL-tila Kamera ohjaa salamatehoa valotustietojen perusteella, jolloin kuva valottuu oikein (sivu 37). Tasapainotettu täytesalama Tämä näkyy aina yhdessä D- kuvakkeen kanssa. Salamateho säätyy automaattisesti valotustietojen pohjalta niin, että sekä kohde että tausta valottuvat hyvin (sivu 37). Automaattinen nopea FPsalamatäsmäys (CLS*) SB-800 välähtää automaattisesti kameran täsmäysaikaa nopeammilla suljinajoilla (sivu 60). Automaattinen aukonsäätö Ei-TTL-automaattisalaman A (katso alla) lisäksi SB-800:n yhdysrakenteinen tunnistin ohjaa salamatehoa oikein ottaen huomioon tiedon, joka välittyy kamerasta ja objektiivista SB-800:aan. Näitä tietoja ovat ISO-herkkyys, aukko, polttoväli ja valotuksen korjausarvo (sivu 38). Ei-TTL-automaattisalama SB-800:n yhdysrakenteinen tunnistin mittaa kohteesta heijastuvan salamavalon ja ohjaa SB-800:n valotehoa automaattisesti. Näin saadaan oikea valotus (sivu 40). Etäisyyden mukainen käsisäätö SB-800 ohjaa valotehoa annetun etäisyysarvon mukaan (sivu 44) ISO-herkkyyden ja aukon perusteella. Salaman käsisäätö Salama välähtää aina tietyllä teholla aukon ja valotehon yhdistelmänä (sivu 46). Sarjasalama SB-800 välähtää useita kertoja saman valotuksen aikana. Näin luodaan stroboskooppinen päällekkäisvalotusvaikutelma (sivu 48). Salamalaitteen esittely *CLS: Luova valaistusjärjestelmä (sivu 5) 13

20 Nestekidenäytön kuvakkeet CLS-yhteensopiva (CLS*) SB-800 on liitetty kameroihin, jotka ovat CLS-yhteensopivia* (sivu 8). Moottorizoomi Zoompään asento säätyy automaattisesti objektiivin polttovälin mukaan (sivu 26). Moottorizoomi (automaattinen) Zoompään asento säätyy automaattisesti objektiivin polttovälin mukaan, kun SB-800:aa käytetään i-ttl -yhteensopivan COOLPIXkameran kanssa (sivu 26). Zoompään käsisäätö Voit säätää zoompään asennon käsin (sivu 26). Moottorizoomin poiskytkentä Moottorizoomi on asetettu pois käytöstä ja zoompäätä voidaan säätää vain käsin (sivu 26). Zoompään asennon säätö, jos yhdysrakenteinen laajakulmasovitin on vahingossa irronnut Zoompään asentoa voidaan säätää, jos yhdysrakenteinen laajakulmasovitin irtoaa vahingossa (sivu 117). ISO-herkkyys Osoittaa ISO-herkkyysarvon (sivu 24). Salamatehon korjaus Tarkoittaa salamatehon korjausarvoa (sivu 56). Alivalotus Osoittaa alivalotusarvon. Valo ei ehkä riittänyt automaattisessa TTL-tilassa (sivu 33). Valmiustilan kesto Tarkoittaa aikaa ennen valmiustilaan siirtymistä (sivu 67). Laaja-alainen tarkennusapuvalo on toiminnassa Laaja-alainen tarkennusapuvalo syttyy (sivu 62). Laaja-alainen tarkennusapuvalo on pois päältä Laaja-alainen tarkennusapuvalo ei syty (sivu 62). Salaman välähdys estetty SB-800 ei välähdä, mutta laajaalainen tarkennusapuvalo syttyy (sivu 62). Ohjauspainikkeiden lukitus Ohjauspainikkeet (paitsi ON/OFF, muotoiluvalo- ja FLASH-painike) ovat lukittuneet (sivu 12). Punasilmäisyyden vähennys Punasilmäisyyden vähennys on käytössä (sivu 58). Nestekidenäytön valo Minkä tahansa ohjauspainikkeen painaminen sytyttää nestekidenäytön valaisimen (sivu 119). Ei salamakuvausetäisyydellä Kohde ei ole salamakuvausetäisyydellä. Ω: lähin mahdollinen etäisyys, º: pisin mahdollinen etäisyys (sivu 30). 14

21 Kuvakkeet käytettäessä useaa salamalaitetta Langaton pääsalama Langattomassa monisalamakuvauksessa SB-800:aa käytetään kameraan liitettynä pääsalamana (sivu 72). Langaton apusalama Langattomassa monisalamakuvauksessa SB-800 on asetettu apusalamaksi, joka välähtää samaan aikaan kuin pääsalama (sivu 72). Langaton apusalama Langattomassa monisalamakuvauksessa SB-800 on asetettu apusalamaksi, joka välähtää samaan aikaan kuin pääsalama (sivu 72). Äänimerkit Kun SB-800 on asetettu apusalamaksi, sen toimintaa voidaan valvoa kuuntelemalla merkkiääntä (sivu 89). Äänimerkit pois Piippaus on kytketty pois (sivu 89). Kuvakkeet kehittyneessä langattomassa valaistustilassa (B,C) Pääsalama (CLS*) Merkitsee pääsalaman salamatilan ja salamatehon korjausarvon asetuksia kehittyneessä langattomassa valaistuksessa (sivu 78). Ryhmä A (B, C) (CLS*) Merkitsee apusalamaryhmän A (B,C) salamatilan ja salamatehon korjausarvon asetuksia kehittyneessä langattomassa valaistuksessa (sivu 78). Kanava (CLS*) Merkitsee tiedonsiirtokanavaa, jonka kautta pääsalama ja apusalamat vaihtavat tietoa kehittyneessä langattomassa valaistuksessa (sivu 78). Salamalaitteen esittely Korostetut kohdat Korostettuja kohtia voidaan säätää tai muuttaa. Korostettu kohta palautuu normaaliksi, jos mitään säätöä ei tehdä 8 sekuntiin. *CLS: Luova valaistusjärjestelmä (sivu 5) 15

22 Objektiivit Tässä käyttöohjeessa Nikkor-objektiivit jaetaan kahteen ryhmään: CPUobjektiivit ja ei-cpu-objektiivit. CPU Nikkor -objektiivit Ei-CPU Nikkor -objektiivit G-sarjan Nikkor, D-sarjan Nikkor, ei-g/d-sarjan AF Nikkor (paitsi F3AF:n AF Nikkor), AI-P Nikkor AI-S Nikkor, AI Nikkor, E-sarja jne. CPU-objektiivit CPU-objektiiveissa on mikrotietokoneen (CPU) kosketinnastat. G-sarjan Nikkor-objektiivit G-sarjan Nikkor-objektiivit välittävät etäisyystietoa kamerarungolle, mutta niissä ei ole aukkorengasta. Aukko säädetään kameran rungosta. Joissakin kameroissa voidaan käyttää vain tiettyjä valotustapoja. Katso lisätietoja objektiivin käyttöohjeesta. D-sarjan Nikkor-objektiivit D-sarjan Nikkor-objektiivit välittävät etäisyystietoa kamerarungolle. Aukko säädetään objektiivin aukkorenkaalta tai kameran rungosta. Katso lisätietoja objektiivin käyttöohjeesta. 16

23 Peruskäyttö Tässä osassa selostetaan perustoimenpiteet kuvattaessa salamalla automaattisessa TTLtilassa. Opit helposti ottamaan salamakuvia, kun seuraat vasemmanpuoleisilla sivuilla olevia ohjeita kohdissa 1-8. Tässä osassa kuvataan perustoimenpiteet, kun CPUobjektiivi on kiinnitetty CLS*-yhteensopiviin kameroihin, ei-cls*-yhteensopiviin digitaalisiin järjestelmäkameroihin ja ryhmien I II kameroihin. SB-800:n käytettävissä olevat toiminnot ja nestekidenäytön osoitukset vaihtelevat muilla kamera/objektiivi-yhdistelmillä. *CLS: Luova valaistusjärjestelmä (sivu 5)

24 1 Paristojen asettaminen 1 Liu uta paristotilan kantta nuolen suuntaan ja avaa kansi. 2 Aseta paristot i ja j merkintöjen mukaisesti. Aseta paristotilan kannen kiinnityksen kohdistusmerkit vastakkain ja sulje kansi. Paina kantta samalla kun liu utat sen paikalleen. v Soveltuvat paristot Aseta salamaan neljä AA-sormiparistoa (jännite 1,5 volttia tai alempi). Seuraavat paristot ovat käytettävissä: (1) Alkali-mangaaniparistot (1,5 V) (2) Litiumparistot (1,5 V) (3) Nikkeliparistot (1,5 V) (4) Nikkeli-kadmiumakut (ladattava 1,2 V) (5) Nikkeli-metallihydridiakut (ladattava 1,2 V) Vaihda aina kaikki neljä (viisi käytettäessä lisäparistopidintä SD-800) paristoa tuoreisiin, samanmerkkisiin paristoihin. Suuritehoisten mangaaniparistojen käyttöä ei suositella. Pidä aina varaparistoja mukana matkoilla. Katso lisätietoja paristoista sivulta 115. VAROITUS! Käytä vain tässä ohjeessa määritettyjä paristoja. Muut paristot voivat räjähtää, vuotaa syövyttäviä aineita tai syttyä tuleen. Älä käytä erimerkkisiä tai tyyppisiä paristoja tai uusia ja vanhoja paristoja sekaisin. Muutoin paristot voivat räjähtää, vuotaa syövyttäviä aineita tai syttyä tuleen. Älä varaa kertakäyttöisiä paristoja. Ne voivat vuotaa syövyttäviä aineita tai kuumentua. 18 t Nopeampi varautumisaika 5 pariston avulla Voit lyhentää salaman varautumisaikaa käyttämällä viittä paristoa. Ylimääräinen paristo sijoitetaan laitteen mukana toimitettuun lisäparistopitimeen SD-800. Katso tarkemmat tiedot sivulta 64.

25 Välähdysten vähimmäismäärät ja varautumisajat Neljällä (tai viidellä) tuoreella, samantyyppisellä paristolla, kun salama välähtää M1/1 valoteholla. Paristot Paristojen Lyhin varautumisaika Minimivälähdysmäärä määrä (suunnilleen) /varautumisaika Alkali-mangaani x4 6,0 s 130 / 6 30 s x5 5,0 s 130 / 5-30 s Litium x4 7,5 s 170 / 7,5 30 s x5 7,5 s 190 / 7,5 30 s Nikkeli x4 6,0 s 140 / 6 30 s x5 5,0 s 140 / 5 30 s Nikkeli-kadmium- x4 4,0 s 90 / 4 30 s akku (1000 mah) x5 3,5 s 90 / 3,5 30 s Nikkeli-metallihydridi- x4 4,0 s 150 / 4 30 s akku (2000 ma) x5 2,9 s 150 / 2,9 30 s Lyhin varautumisaika pätee tuoreilla paristoilla. Arvot mitattiin ilman tarkennusapuvalon käyttöä, zoompään säätöä ja nestekidenäytön valaisua. Arvot voivat vaihdella paristojen suorituskyvyn mukaan. Paristojen vaihtaminen/akkujen varaaminen Paristot tulee vaihtaa/akut varata, kun valmiusvalon syttyminen kestää huomattavan pitkään. Seuraava taulukko osoittaa, milloin vaihto/varaaminen on ajankohtainen. Paristo Varautumisaika Toimenpide Alkali-mangaani Yli 30 sekuntia Litium Yli 10 sekuntia Vaihda Nikkeli Yli 10 sekuntia Nikkeli-kadmiumakku Nikkeli-metallihydridiakku Yli 10 sekuntia Varaa Jos salamalaitteessa on lähes tyhjät paristot/akut, välähdyspää saattaa joskus zoomata edestakaisin pitäen outoa ääntä, vaikka laitteesta olisi katkaisu virta. Jos näin tapahtuu, vaihda SB-800:n paristot, vaikka salamassa käytettäisiin erillistä lisävirtalähdettä. Peruskäyttö t Lisävirtalähteet Erillinen virtalähde lisää välähdysten määrää ja nopeuttaa varautumisaikaa (sivu 113). 19

26 2 Koeväläytys (Valotuksen tarkistus) 1 Kytke virta SB-800 -salamaan painamalla b-painiketta noin 0,3 sekuntia. Tarkista, että valmiusvalo syttyy. 2 Väläytä salama painamalla FLASHpainiketta. Koeväläytys VAROITUS! Kun väläytät salamalaitteen, älä pidä välähdyspäätä silmiesi lähellä. SB-800 välähtää käsisäädöllä valitulla teholla tai noin 1/16-teholla etäisyyden mukaisella käsisäädöllä tai automaattisessa TTL-tilassa. Automaattisessa aukonsäätö-/ei-ttl-automaattisalamatilassa SB-800 välähtää ISO-herkkyyden, aukon ja zoompään asennon mukaan säätyvällä salamateholla. Kun kuvaat automaattisella aukonsäädöllä/ei-ttl-automatiikalla, voit tarkistaa riittämättömän salamatehon määrän painamalla FLASH-painiketta ennen kuvanottoa (sivu 52). b-painike SB-800 kytkeytyy päälle ja nestekidenäytön osoitukset tulevat esiin, kun painat b-painiketta noin 0,3 sekuntia. Kun painat painiketta uudelleen, SB-800:sta katkeaa virta ja osoitukset katoavat. 20

27 t Valmiustilatoiminto virran säästämiseksi Jos SB-800 -salamaa ja kameraa ei käytetä määrätyn ajan kuluessa, valmiustilatoiminto käynnistyy ja katkaisee SB-800:sta virran paristojen säästämiseksi (salama siirtyy valmiustilaan). Valmiustilassa salaman nestekidenäytössä näkyy R-ilmaisin. Kun SB-800 on valmiustilassa, se palaa jälleen normaalitilaan, kun b tai FLASHpainiketta painetaan tai kun laukaisinta painetaan kevyesti (käytettäessä automaattisen TTL -salaman kanssa yhteensopivaa kamerarunkoa) (sivu 8). Langattomassa salamakuvauksessa valmiustilatoiminto käynnistyy noin 40 sekunnissa (oletusasetus), kun SB-800:aa käytetään pääsalamana. Valmiustilatoiminto ei kuitenkaan käynnisty silloin, kun SB-800:aa käytetään apusalamana riippumatta SB-800:n asetuksesta (sivu 73). Jos valmiusvalo ei syty noin 60 sekunnissa, kun virta on kytketty päälle tai kun salama on välähtänyt, SB-800 siirtyy valmiustilaan riippumatta SB-800:n asetuksesta. Kun sijoitat SB-800:n kameralaukkuun, katkaise salamasta virta painamalla b-painiketta. Tarkista, että R-merkki katoaa näytöstä. Näin vältät salaman tahattoman välähdyksen tai toimintahäiriön. Peruskäyttö Valmiustilatoiminnon viiveen asettaminen Säädä viive käyttäjäasetuksella (sivu 67). 21

28 3 SB-800:n kiinnittäminen kameraan ja 1 Varmista, että SB-800:sta ja kamerasta on katkaistu virta. 2 Käännä kiinnitysjalan lukitusvipu vasemmalle ja työnnä SB-800:n kiinnitysjalka kameran varusteluistiin. Käännä sitten lukitusvipu oikealle. FLASH 3 Pidä välähdyspään kallistuksen/kierron lukituksen vapautuspainiketta alhaalla ja säädä välähdyspää vaaka-/etuasentoon. v Käännä kiinnitysjalan lukitusvipua, kunnes se pysähtyy Salamalaite lukitaan paikalleen kääntämällä lukitusvipua noin 90 myötäpäivään, kunnes se pysähtyy. Lukitus vapautetaan kääntämällä vipua vastapäivään, kunnes se pysähtyy. Lukitse Vapauta lukitus 22

29 välähdyspään säätö t Varoitusmerkki Jos välähdyspää ei ole säädetty suoraan eteenpäin vaaka-asentoon, kun virta kytketään päälle, tämä varoitus ilmestyy näyttöön. Katso välähdyspään kiertokulmat sivulta 100. Alaviivan alla näkyy katkoviiva, kun välähdyspäätä on kallistettu 7 alas. Peruskäyttö Kuvausetäisyys katoaa näytöstä, jos välähdyspää säädetään muuhun asentoon kuin vaakatasoon suoraan eteenpäin tai 7 kallistuskulmaan. 23

30 4 ISO-herkkyyden asettaminen Tässä käyttöohjeessa ISO-herkkyydellä tarkoitetaan sekä filmikameroiden filmiherkkyyttä että digitaalisten järjestelmäkameroiden herkkyyttä. CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmien I-II kameroilla ja i-ttl -yhteensopivilla COOLPIXkameroilla, ISO-herkkyys säätyy automaattisesti ja näkyy nestekidenäytössä, kun virta kytketään kameraan ja SB-800 salamalaitteeseen. ISO-herkkyys kuvattaessa automaattisella TTL -salamalla Automaattisessa TTL -salamatilassa SB-800:n ISO-herkkyys on ISO ISO-herkkyysalue voi olla suppeampi, riippuen kamerasta. Löydät tarkat tiedot kameran käyttöohjeesta. SB-800:n nestekidenäytössä näkyvä kuvausetäisyys vaihtelee ISO-herkkyyden mukaan. Katso, että asetat ISO-herkkyyden oikein. u Digitaalinen tiedonvälitys SB-800:lla Kun SB-800:aa käytetään CLS-yhteesopivien kameroiden, ei-clsyhteensopivien digitaalisten järjestelmäkameroiden, ryhmien I-II kameroiden tai i-ttl-yhteensopivien COOLPIX-kameroiden kanssa, digitaalista tiedonvälitystä tapahtuu. Kamera lähettää salamalle automaattisesti tiedon ISO-herkkyydestä. Jos kamerassa on CPU-objektiivi, aukko ja polttoväli säätyvät SB-800:aan automaattisesti (paitsi i-ttl-yhteensopivia COOLPIX -kameroita). u Muistutuksia salaman ISO-herkkyyden asettamisesta Automaattisessa TTL-tilassa ja salaman käsisäädöllä (paitsi etäisyyden mukaisella käsisäädöllä p) ISO-herkkyyden asettaminen salamaan ja salamatehon säätö eivät ole suorassa yhteydessä keskenään. ISO-herkkyys asetetaan, jotta kuvausetäisyys tai kuvausetäisyyden ilmaisin näkyisi oikein salaman nestekidenäytössä. Ei-TTL-automaattisalamalla (automaattinen aukonsäätö B/ei-TTLautomaattisalama A) ja etäisyyden mukaisella käsisäädöllä p oikea valotus saadaan asettamalla kameran ISO-herkkyys salamaan, koska salama ohjaa välähdystehoa. CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmien I-II kameroilla ja i-ttl -yhteensopivilla COOLPIX-kameroilla ISO-herkkyys välittyy automaattisesti kamerasta salamaan. 24

31 ISO-herkkyyden asettaminen ryhmien III - VII kameroilla Ryhmien III - VII kameroilla ISO-herkkyys asetetaan käyttäjäasetustilassa (sivu 67). 1 Katkaise SB-800-salamasta virta ja kytke se sitten takaisin. Kytke tämän jälkeen virta kameran runkoon. Peruskäyttö 2 Paina g-painiketta noin 2 sekuntia siirtyäksesi käyttäjäasetustilaan. 3 Valitse ISO painamalla e/f -painiketta ja c/d -painiketta. Paina sitten g-painiketta. 4 Korosta haluamasi ISO-herkkyys painamalla e tai f -painiketta. 5 Palaa normaaliin näyttöön painamalla g-painiketta noin 2 sekuntia tai painamalla b-painiketta. 25

32 5 Zoompään asennon säätö 1 Zoompään asento näkyy nestekidenäytössä. Zoompään asento säätyy automaattisesti sisäisen moottorin avulla tai se voidaan asettaa käsin. Salamatehoa osoittava ohjeluku vaihtelee zoompään asennon mukaan (sivu 43). Moottorizoomi Kun SB-800 -salamaa käytetään CLS-yhteensopivien kameroiden, ei-clsyhteensopivien digitaalisten järjestelmäkameroiden ja ryhmien I - II kameroiden sekä CPU-objektiivin kanssa, zoomtoiminto käynnistyy ja zoompään asento säätyy automaattisesti. Zoom-välähdyspään valaisukulmaksi säätyy automaattisesti 24 mm, 28 mm tai mm 5 mm:n portain, kun moottorizoomi on toiminnassa. Kun objektiivin polttoväli ei ole mikään edellä mainituista, zoompää säätyy lähimpään laajakulma-asetukseen. Jos CPU-objektiivin zoomasetus on esimerkiksi mm, zoompään asennoksi säätyy 35 mm. Jos näytössä ZOOM-ilmaisimen yläpuolella ei näy pientä M-kirjainta, zoompään asento säätyy automaattisesti. Jos pieni M näkyy, paina c tai d -painiketta useaan kertaan, kunnes kirjain katoaa. Moottorizoomi käytössä Moottorizoomi pois käytöstä tkun SB-800:aa käytetään i-ttl-yhteensopivien COOLPIXkameroiden kanssa Zoompään asento säätyy automaattisesti moottorizoomin avulla. Merkintä AUTO tulee näkyviin yhdessä merkinnän ZOOM, kanssa, mutta ilman zoompään asennon ilmaisinta nestekidenäytösssä. 26

33 Zoompään säätö käsin Kun SB-800 -salamaa käytetään ryhmien III - IV kameroiden ja ei-cpuobjektiivin kanssa tai kun haluat zoompään asetuksen eroavan polttoväliasetuksesta, sinun on säädettävä zoompään asento käsin. Paina c-painiketta, kun haluat säätää asetusta laajakulmasuuntaan, ja d-painiketta, kun haluat säätää asetusta telesuuntaan. Nestekidenäytössä ZOOM-ilmaisimen yläpuolella näkyy pieni M, kun zoompään asentoa säädetään käsin. Kun kamera/objektiivi-yhdistelmä on moottorizoomin kanssa yhteensopiva ja kun kamerassa on 35 mm:n objektiivi, zoompään asento muuttuu seuraavasti: M24mm ± M28mm ± 35mm ± M50mm ± M70mm ± M85mm ± M105mm Normaalitilanteessa zoompään asetukseksi kannattaa säätää käytettävän objektiivin polttoväli tai lähin laajakulma-asetus. Kun käytät esimerkiksi 60 mm:n objektiivia, valitse 50 mm:n asetus. tmoottorizoomin poistaminen käytöstä käyttäjäasetuksella Zoomtoiminto voidaan kytkeä pois päältä käyttäjäasetuksella (sivu 67). Kun zoomtoiminto on pois päältä, zoompäätä voidaan säätää käsin. Zoompään asennon ilmaisin ei muutu, vaikka objektiivia zoomataan, objektiivi vaihdetaan tai b-painiketta painetaan. Kun zoomtoiminto on pois päältä, pieni -merkki näkyy nestekidenäytössä. Paina c-painiketta, kun haluat säätää asetusta laajakulmasuuntaan ja d-painiketta, kun haluat säätää asetusta telesuuntaan. Zoompään asento muuttuu seuraavasti: 24mm ± 28mm ± 35mm ± 50mm ± 70mm ± 85mm ± 105mm t Yhdysrakenteisen laajakulmasovittimen/nikonin valonhajottimen käyttö Käytä yhdysrakenteista laajakulmasovitinta, kun kamerassa on mm:n objektiivi (sivu 104). Moottorizoomi ei toimi, kun laajakulmasovitin on käytössä. Säädä zoompään asennoksi 14 mm tai 17 mm painamalla c tai d -painiketta. Zoompää säätyy 14 mm:n asentoon automaattisesti, kun salamaan kiinnitetään Nikonin valonhajotin (sivu 101). Käytettäessä 14 mm:n tai 17 mm:n objektiivia kameran ja kohteen välinen etäisyys kasvaa keskeltä reunoille päin mentäessä. Kuvan äärialueet eivät ehkä saa riittävästi valoa joissain tapauksissa. Sama pätee käytettäessä Nikonin valonhajotinta. Peruskäyttö 27

34 6 Kameran valotustavan ja mittausjärjestelmän 1 Aseta kameran valotustavaksi ohjelmoitu automatiikka (P). Jos ohjelmoitua automatiikkaa (P) ei voi asettaa, valitse muu valotustapa. Katso seuraava sivu. 2 Aseta kameran mittausjärjestelmäksi matriisimittaus Y. Jos matriisimittausta Y ei voi asettaa, valitse keskustapainotteinen mittaus W. t Valotustapa ja mittausjärjestelmä Käytettävissä olevat valotus- ja mittaustavat vaihtelevat kameran ja objektiivin sekä SB-800:n salamatilan mukaan. Katso tarkemmat tiedot kohdista Toiminta yksityiskohdittain (sivu 35) ja Automaattinen TTL-salama (sivu 108) sekä kamerasi käyttöohjeesta. Käytettäessä ohjelmoitua automatiikkaa (P) suljinajaksi säätyy automaattisesti kameran salamatäsmäysaika, paitsi automaattisella nopealla FP-täsmäyksellä (sivu 60). 28

35 asettaminen u Muut valotustavat kuin ohjelmoitu automatiikka (P) Suljinajan esivalinta-automatiikka (S) Tausta saadaan valottumaan hyvin valitsemalla riittävän pitkä suljinaika. Kamera valitsee oikean aukon. Katso tarkat tiedot kameran käyttöohjeesta. Aseta kameraan suljinaika varmistettuasi, että automaattisesti ohjautuvan aukon tuottama kuvausetäisyys on sopiva. Katso kohta Kuvausetäisyys automaattisessa TTLsalamatilassa (sivu 31). Jos asetat salamatäsmäysaikaa lyhyemmän suljinajan, kamera muuttaa suljinajan automaattisesti lyhimmäksi salamatäsmäysajaksi, kun SB-800 kytketään päälle (paitsi automaattisella nopealla FP-täsmäyksellä) (sivu 60). Peruskäyttö Himmenninaukon esivalinta-automatiikka (A) Aukon valinnalla voi ohjata terävyysaluetta ja kuvausetäisyyttä. Kamera valitsee oikean suljinajan. Katso tarkemmat tiedot kameran käyttöohjeesta. Aukon määrittäminen neuvotaan kohdassa Ohjeluku (sivu 43) ja Kuvausetäisyys automaattisessa TTL-salamatilassa (sivu 31). Valotuksen käsisäätö (M) Suljinajan ja aukon valinnalla voi ohjata taustan valotusta, terävyysaluetta ja kuvausetäisyyttä. Jos asetat salamatäsmäysaikaa lyhyemmän suljinajan, kamera muuttaa suljinajan automaattisesti lyhimmäksi salamatäsmäysajaksi, kun SB-800 kytketään päälle. Tämä pätee kaikilla kameroilla, paitsi mekaanisella sulkimella varustetuilla kameroilla ja käytettäessä automaattista nopeaa FP-täsmäystä (sivu 60). Aukon määrittäminen neuvotaan kohdassa Ohjeluku (sivu 43) ja Kuvausetäisyys automaattisessa TTL-salamatilassa (sivu 31). 29

36 7 SB-800:n salamatilan asettaminen 1 Aseta salamatila painamalla a-painiketta. Hae näyttöön kuvakkeet Do. 2 Tarkista, että kohde on kuvausetäisyydellä. Salamatilan valinta Salamatilan kuvake muuttuu joka a-painikkeen painalluksella. Katso kohta Nestekidenäytön kuvakkeet (sivu 13). B Do D p G q A Huomaa, että vain käytettävissä olevat salamatilat näkyvät ja vaihtuvat. Salamatilat, jotka eivät ole käytettävissä, jäävät väliin eivätkä ne ilmesty näyttöön painettaessa a-painiketta. Käytettävissä olevat salamatilat vaihtelevat kameran ja objektiivin tai kameran valotustavan ja mittausjärjestelmän mukaan. Katso kohdat Toiminta yksityiskohdittain (sivu 35) ja Automaattinen TTL-salama (sivu 108), ja tutustu kamerasi käyttöohjeeseen. 30

37 Kuvausetäisyydestä SB-800 -salaman toimintaetäisyys on 0,6 20 metriä. Se vaihtelee ISOherkkyyden, zoompään asennon ja himmenninaukon mukaan. Kuvausetäisyys automaattisessa TTL-salamatilassa ISO-herkkyys Zoompään asento (mm) Peruskäyttö ,8 2 1,4 4 2,8 2 1,4 5,6 4 2,8 2 1,4 8 5,6 4 2,8 2 1,4 0,8-9,0 1,0-11 1,1-12 1,3-14 1,9-20 2,0-20 2,4-20 2,8-20 3,0-20 3,4-20 3,6-20 0,6-6,3 0,7-8,0 0,8-9,0 0,8-10 1,3-15 1,4-16 1,7-19 2,0-20 2,2-20 2,4-20 2,5-20 Aukko ,6 4 2,8 2 1, ,6 4 2, ,6 4 2, ,6 4 0,6-4,5 0,6-5,7 0,6-6,3 0,7-7,0 1,0-10 1,0-11 1,2-13 1,4-16 1,6-18 1,7-19 1,8-20 0,6-3,2 0,6-4,0 0,6-4,5 0,6-5,0 0,7-7,5 0,7-8,0 0,8-9,5 1,0-11 1,1-13 1,2-13 1,3-14 0,6-2,2 0,6-2,8 0,6-3,1 0,6-3,5 0,6-5,3 0,6-5,7 0,6-6,7 0,7-7,6 0,8-9,0 0,8-9,5 0,9-10 0,6-1,6 0,6-2,0 0,6-2,2 0,6-2,5 0,6-3,7 0,6-4,0 0,6-4,8 0,6-5,3 0,6-6,3 0,6-6,7 0,6-7,1 Kuvausetäisyys (m) , ,6-1,1 0,6-1,4 0,6-1,6 0,6-1,8 0,6-2,6 0,6-2,8 0,6-3,4 0,6-4,0 0,6-4,5 0,6-4,8 0,6-5,0 0,6-0,8 0,6-1,0 0,6-1,1 0,6-1,2 0,6-1,8 0,6-2,0 0,6-2,4 0,6-2,8 0,6-3,2 0,6-3,4 0,6-3,6 _ 0,6-0,7 0,6-0,7 0,6-0,8 0,6-1,3 0,6-1,4 0,6-1,7 0,6-2,0 0,6-2,2 0,6-2,4 0,6-2,5 0,6-0,9 0,6-1,0 0,6-1,2 0,6-1,4 0,6-1,6 0,6-1,7 0,6-1,8 *1 Kun salamaan on kiinnitetty Nikonin valonhajotin ja laajakulmasovitin on käytössä *2 Kun salamaan on kiinnitetty Nikonin valonhajotin *3 Kun laajakulmasovitin on käytössä *4 Automaattinen TTL-salama ei ole mahdollinen tällä ISO-herkkyydellä. Kun haluat käyttää ISO 1000 herkkyyttä, valitse 2/3 valoarvoa pienempi aukko kuin ISO 1600 herkkyydellä tai 1/3 valoarvoa suurempi aukko kuin ISO 800 herkkyydellä. *5 Ohjelmoitu automaattinen TTL-salama toimii F-501, F-401s, F-401 ja F-301-kameroilla (F-401s ja F-401-kameroilla ISO ) 31

38 8 Sommittelu ja kuvan ottaminen salamalla 1 Tarkista kameran salamatäsmäystapa Kun otat tavallisia salamakuvia, käytä etuverhon täsmäystä. 2 Sommittele kuva. Tarkista, että valmiusvalo palaa SB-800:n nestekidenäytössä tai kameran etsimessä, ja laukaise kamera. v Aseta kameran täsmäystavaksi etuverhon täsmäys Varmista, että täsmäystavan asetuksena on etuverhon täsmäys, kun kuvaat kameralla, jossa on takaverhon täsmäys-toiminto. Muista täsmäystavoista löydät tiedot kohdista Hidas salamatäsmäys (sivu 58), Punasilmäisyyden vähennys hitaalla salamatäsmäyksellä (sivu 58) ja Takaverhon täsmäys (sivu 59). Katso tarkemmat tiedot kameran käyttöohjeesta. 32

39 v Jos valmiusvalo vilkkuu kuvanoton jälkeen, valo ei ehkä riittänyt oikeaan valotukseen Kun salama on välähtänyt täydellä teholla TTL- tai ei-ttl-salamatilassa, salaman tai kameran etsimen valmiusvalo vilkkuu noin 3 sekuntia osoittaen, että kuva on voinut alivalottua. Kamerasta riippuen valmiusvalo vilkkuu joko SB-800:ssa tai kameran etsimessä. Valitse seuraavaa kuvaa varten suurempi aukko tai siirry lähemmäs kohdetta. Alivalotuksen määrän näyttö CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmän I kameroilla ja i-ttl -yhteensopivilla COOLPIXkameroilla automaattisessa TTL-salamatilassa, alivalotuksen määrä (0-3,0 EV) näkyy noin 3 sekuntia SB-800:n nestekidenäytössä; samaan aikaan valmiusvalot vilkkuvat. Ilmaisimet tulevat uudelleen näkyviin, kun painat a ja g -painikkeita samanaikaisesti. Peruskäyttö 33

40 SB-800:n käyttö COOLPIX-kameran kanssa COOLPIX-sarjan (esim. COOLPIX 8800 ja 4500) digitaalikameroissa, joissa on varusteluisti tai TTLmonisalamaliitin: Kun tarvitaan lisävaloa tai suoritetaan monisalamakuvausta, COOLPIX-kameraan kannattaa liittää SB-800 tai muu TTL-salamatilassa toimiva Nikon-salamalaite. Automaattinen toiminta on mahdollinen asettamalla SB-800 automaattiseen TTL-salamatilaan. Salamatehoa ohjataan tunnistamalla kamerasta tulevat signaalit, joiden avulla välähdyksen aloitus ja lopetus päätellään. Tätä ohjaa i-ttl salamatoiminto i-ttl-yhteensopivissa COOLPIX-kameroissa ja ei-ttl- toiminto muissa COOLPIX-kameroissa. Liitä salama suoraan COOLPIX-kameran varusteluistiin, jos kamerassa on hot shoe-kosketusnastat. Lisävälineitä, kuten monisalamakiskoa SK-E900 pitää käyttää liitäntään, kun COOLPIX-kamerassa on TTL-monisalamaliitin mutta ei hot shoe-kosketusnastoja. Katso tarkemmat tiedot kameran käyttöohjeesta. Huomaa, että langaton monisalamakuvaus ei onnistu käyttämällä COOLPIX-kameran yhdysrakenteista salamaa pääsalamana ja SB-800:aa apusalamana. 34

41 Toiminta yksityiskohdittain Tässä osassa selostetaan SB-800:n eri toimintatilat. Katso tarkat tiedot kameran asetuksista ja toiminnoista kameran käyttöohjeesta.

42 SB-800:n salamatilat Käytettävissä olevat salamatilat vaihtelevat kameran ja objektiivin tai kameran valotustavan mukaan. Automaattinen TTL-salama on suositeltava tavalliseen salamakuvaukseen. Salamatilat (Ilmaisimet, soveltuvat kamerat) Automaattinen TTL-salama i-ttl-tila: Do/D: i-ttl-yhteensopivat CLS, COOLPIX -yhteensopivat kamerat D-TTL-tila: Do/D: Ei-CLS-yhteensopivat digitaaliset järjestelmäkamerat TTL-tila (filmikuvaus): Do/D: Ryhmien I-VI kamerat (o-kuvake ei näy käytettäessä ryhmien III ja IV kameroita tasapainotetussa täytesalamakuvauksessa) Ei-TTL-salama Automaattinen aukonsäätö: B (s. 38): Ei-TTLautomaattisalama: A (s. 40): Ei rajoituksia CLS-yhteensopivat kamerat, ei-clsyhteensopivat digitaaliset järjestelmäkamerat, ryhmien I-II kamerat ja i-ttl -yhteensopivat COOLPIX-kamerat Käsisäätö Etäisyyden mukainen käsisäätö: p (s. 44): Lukuun ottamatta D1X ja D1H digitaalikameroita. Salaman käsisäätö: G (s. 46): Ei rajoituksia Sarjasalama: q (s. 48): Ei rajoituksia 36 u Esisalamapeilaus SB-800 lähettää kohteeseen näkymättömän esisalamasarjan juuri ennen salaman välähdystä. Sen avulla kohteesta saadaan tietoa seuraavissa tilanteissa: (1) Kun SB-800:aa käytetään CLS-yhteensopivien kameroiden, ei-cls-yhteensopivien digitaalisten järjestelmäkameroiden, CPU-objektiivilla varustettujen ryhmän I kameroiden tai i-ttl-yhteesopivien COOLPIX-kameroiden kanssa ja kun salamamuodoksi on asetettu TTL-automaattisalama ja (2) kun SB-800-salamaa käytetään CLS-yhteensopivien kameroiden, sekä CPUobjektiivin kanssa ja salaman toimintatilaksi on asetettu automaattinen aukonsäätö. Esisalamat välähtävät silmänräpäyksessä eikä niitä pysty erottamaan pääsalamasta, mutta H näkyy nestekidenäytössä (käytettäessä yhtä salamalaitetta). I-ryhmän kameroilla esisalamat eivät välähdä, kun SB-800:n välähdyspää on säädetty muuhun asentoon kuin vaakatasoon/suoraan eteenpäin tai 7 alaspäin tai kun kameran täsmäystavaksi on asetettu takaverhon täsmäys, vaikka H-merkki näkyisi nestekidenäytössä.

43 Automaattinen TTL-salama Automaattinen TTL-salama: D Tässä tilassa kameran TTL-salamakenno havaitsee kohteesta heijastuvan salamavalon ja kamera säätää salamatehon automaattisesti niin, että kohde valottuu oikein. Tasapainotettu täytesalama: Do Hae näyttöön Do-merkit painamalla a-painiketta, jolloin salama toimii tasapainotettuna täytesalama. Salamateho säätyy automaattisesti niin, että kohde ja tausta valottuvat oikein. (o-merkki ei näy III- ja IV-ryhmän kameroilla.) Do osoittaa tasapainotetun i-ttl-salaman i-ttl-tilassa. Tavallinen TTL-salama: D Hae näyttöön D-kuvake painamalla a-painiketta, jolloin salama toimii tavallisena TTL-salamana. Kohde valottuu oikein riippumatta taustan kirkkaudesta. Tämä toiminto on kätevä, kun halutaan korostaa kuvauskohdetta. D osoittaa tavallisen i-ttl-salaman i-ttl-tilassa, digitaalisen järjestelmäkameran tavallisen TTL-salaman D-TTL-tilassa ja tavallisen TTL-salaman (filmikameran) TTL-tilassa. Toiminta yksityiskohdittain t Huomautuksia TTL-tilojen ilmaisimista Sivuilla on esitetty vertailutaulukot, joissa nähdään SB-800:n TTL-tilojen ilmaisimet ja vastaavat ilmaisimet, joita on käytetty sellaisten salamalaitteiden käyttöohjeissa, joissa ei ole CLS-ominaisuutta. Tarkat tiedot kuvaamisesta automaattisella TTL-salamalla löytyvät kohdasta Peruskäyttö (sivu 17). t Salamakuvaus 1/300 sekunnin TTL-täsmäyksellä (vain F5) Pisintä toimintaetäisyyttä ei voi lukea SB-800:n nestekidenäytöstä. Käytä ohjelukutaulukkoa ja yhtälöä apuna (sivu 106) etäisyyden laskennassa. u Salaman säätötason ero TTL- ja ei-ttl-automaattisalamatilassa Kummallakin salamamuodolla kohteesta takaisin heijastuva salaman valo mitataan salaman välähdystason säätämistä varten. TTL-tilassa tämä mittaus tapahtuu objektiivin kautta, kun taas ei-ttl-automaattisalamatilassa se suoritetaan ei-ttl-automaattisalaman rajoitetun alan kattavan salamalaitteen valon tunnistusikkunan kautta. Jos siis kuvataan sama kohde eri salamatiloilla, salaman säätötasossa saattaa olla hienoinen ero kuvausolosuhteista riippuen. TTL-tilan käyttöä suositellaan otettaessa kuvia TTL-automaattisalaman kanssa yhteensopivalla kameralla. 37

44 Ei-TTL-salama Automaattinen aukonsäätö B SB-800:n yhdysrakenteinen kenno mittaa kohteesta heijastuvan salamavalon ja ohjaa salaman tehoa automaattisesti ottaen huomioon kameran ja objektiivin välittämät tiedot. Näihin kuuluvat ISO-herkkyysarvo ja valotuksen korjausarvo, samoin kuin objektiivin aukko ja polttoväli. Automaattinen aukonsäätö on mahdollinen CLS-yhteensopivilla kameroilla, ei-clsyhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmien I-II kameroilla käytettäessä CPU-objektiivia ja i-ttl -yhteensopivilla COOLPIX-kameroilla. Automaattinen aukonsäätö tulee automaattisesti käyttöön (oletusasetus) edellä mainituilla kameroilla/objektiiveilla. Se vaihdetaan ei-ttl-automaattisalamaksi (sivu 40) käyttäjäasetuksella (sivu 67). 1 2 Aseta kameran valotustavaksi ohjelmoitu automatiikka (P) tai himmenninaukon esivalintaautomatiikka (A). Jos FEE näkyy kameran nestekidenäytössä, kun kameran valotusmuoto on säädetty ohjelmoidulle automatiikalle (P), palauta valotusmuoto himmenninaukon esivalinta-automatiikalle (A). Lukitse CPU-objektiivi pienimmälle aukolle. Tätä ei tarvitse tehdä G-sarjan objektiivilla. 3 Hae nestekidenäyttöön B-kuvake painamalla a-painiketta. 4 Katso SB-800:n nestekidenäytössä näkyvää kuvausetäisyysaluetta ja aseta kameraan aukko, kun kameran valotustavaksi on asetettu A. SB-800:aan voidaan asettaa myös valotuksen korjaus (sivu 56). 38

45 5 Sommittele kuva, tarkista että valmiusvalo palaa ja laukaise kamera Kun salama on välähtänyt täydellä teholla, SB-800:n valmiusvalo vilkkuu noin 3 sekuntia osoittaen, että kuva on saattanut alivalottua.valitse seuraavaa kuvaa varten suurempi aukko tai siirry lähemmäs kohdetta. Aukon asettaminen automaattisessa aukonsäätötilassa B Aseta aukko kameraan tai objektiiviin taulukon osoittamalta alueelta. Kuvausetäisyydet automaattisella aukonsäädöllä ISO-herkkyys Zoompään asento (mm) Toiminta yksityiskohdittain ,6 4 2,8 2 1,4 0,6-6,3 0,7-8,0 0,8-9,0 0,8-10 1,3-15 1,4-16 1,7-19 2,0-20 2,2-20 2,4-20 2, ,6 4 2,8 2 1,4 0,6-4,5 0,6-5,7 0,6-6,3 0,7-7,0 1,0-10 1,0-11 1,2-13 1,4-16 1,6-18 1,7-19 1, ,6 4 2,8 2 0,6-3,2 0,6-4,0 0,6-4,5 0,6-5,0 0,7-7,5 0,7-8,0 0,8-9,5 1,0-11 1,1-13 1,2-13 1,3-14 Aukko ,6 4 2, , ,6 0,6-2,2 0,6-1,6 0,6-1,1 0,6-2,8 0,6-2,0 0,6-1,4 0,6-3,1 0,6-2,2 0,6-1,6 0,6-3,5 0,6-2,5 0,6-1,8 0,6-5,3 0,6-3,7 0,6-2,6 0,6-5,7 0,6-4,0 0,6-2,8 0,6-6,7 0,6-4,8 0,6-3,4 0,7-7,6 0,6-5,3 0,6-4,0 0,8-9,0 0,6-6,3 0,6-4,5 0,8-9,5 0,6-6,7 0,6-4,8 0,9-10 0,6-7,1 0,6-5,0 Kuvausetäisyys (m) ,6-0,8 0,6-1,0 0,6-1,1 0,6-1,2 0,6-1,8 0,6-2,0 0,6-2,4 0,6-2,8 0,6-3,2 0,6-3,4 0,6-3, _ 0,6-0,7 0,6-0,7 0,6-0,8 0,6-1,3 0,6-1,4 0,6-1,7 0,6-2,0 0,6-2,2 0,6-2,4 0,6-2, ,6-0,9 0,6-1,0 0,6-1,2 0,6-1,4 0,6-1,6 0,6-1,7 0,6-1,8 *1 Salamaan on kiinnitetty Nikonin valonhajotin ja laajakulmasovitin on käytössä *2 Salamaan on kiinnitetty Nikonin valonhajotin *3 Laajakulmasovitin on käytössä Esimerkiksi ISO 100 herkkyydellä, kun zoompää on 35 mm:n asennossa ja kohde 5 m etäisyydellä, aukko f/2 f/5,6 tuottaa oikean valotuksen. u Huomautuksia teleobjektiivin käytöstä ei-ttl-automaattisalamatilassa Kun kuvataan kaukana olevaa kohdetta teleobjektiivilla automaattisella aukon säädöllä B tai ei-ttl-automaattisalamalla A, alivalotusta saattaa esiintyä vaikka kohde olisi salaman käyttöetäisyydellä. TTL-tilan käyttöä suositellaan otettaessa kuvia TTL-automaattisalaman kanssa yhteensopivilla kameroilla. 39

46 Ei-TTL-salama Ei-TTL-automaattisalama A SB-800:n yhdysrakenteinen kenno mittaa kohteesta heijastuvan salamavalon ja säätää salaman tehon automaattisesti, niin että kuva valottuu oikein. Voit korjata valotusta (sivu 54) helposti muuttamalla kameraan tai objektiiviin asetettua aukkoa. Kameroissa ei ole rajoituksia. Automaattinen aukonsäätö (sivu 38) tulee käyttöön automaattisesti (oletusasetus), kun SB-800:aa käytetään yhdessä CLS-yhteensopivien kameroiden, ei-cls-yhteensopivien digitaalisten järjestelmäkameroiden, CPU-objektiivilla varustettujen ryhmän I-II kameroiden tai i-ttl-yhteesopivien COOLPIX-kameroiden kanssa. Automaattinen aukonsäätö vaihdetaan ei-ttl-automaattisalamaksi käyttäjäasetuksella (sivu 67). 1 Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). 2 Paina a-painiketta, kunnes nestekidenäyttöön ilmestyy A-kuvake. 3 Muuta aukkoa painamalla e tai f-painiketta niin, että kohde sijoittuu salamakuvausalueelle. 4 Aseta SB-800:n nestekidenäytössä näkyvä aukko objektiiviin tai kameraan. 40

47 5 Aseta kameraan lyhin salamatäsmäysaika. Katso tarkemmat tiedot kameran käyttöohjeesta. 6 Sommittele kuva, tarkista että valmiusvalo palaa ja laukaise kamera Kun salama on välähtänyt täydellä teholla, SB-800:n valmiusvalo vilkkuu noin 3 sekuntia osoittaen, että kuva on saattanut alivalottua.valitse seuraavaa kuvaa varten suurempi aukko tai siirry lähemmäs kohdetta. Toiminta yksityiskohdittain Aukon asettaminen ei-ttl-automaattisalamatilassa A Valitse aukko taulukon osoittamalta alueelta. Kuvausetäisyydet ei-ttl-automaattisalamalla ISO-herkkyys Zoompään asento (mm) ,6 4 2,8 2 1,4 0,6-6,3 0,7-8,0 0,8-9,0 0,8-10 1,3-15 1,4-16 1,7-19 2,0-20 2,2-20 2,4-20 2, ,6 4 2,8 2 1,4 0,6-4,5 0,6-5,7 0,6-6,3 0,7-7,0 1,0-10 1,0-11 1,2-13 1,4-16 1,6-18 1,7-19 1, ,6 4 2,8 2 0,6-3,2 0,6-4,0 0,6-4,5 0,6-5,0 0,7-7,5 0,7-8,0 0,8-9,5 1,0-11 1,1-13 1,2-13 1,3-14 Aukko ,6 4 2, , ,6 0,6-2,2 0,6-1,6 0,6-1,1 0,6-2,8 0,6-2,0 0,6-1,4 0,6-3,1 0,6-2,2 0,6-1,6 0,6-3,5 0,6-2,5 0,6-1,8 0,6-5,3 0,6-3,7 0,6-2,6 0,6-5,7 0,6-4,0 0,6-2,8 0,6-6,7 0,6-4,8 0,6-3,4 0,7-7,6 0,6-5,3 0,6-4,0 0,8-9,0 0,6-6,3 0,6-4,5 0,8-9,5 0,6-6,7 0,6-4,8 0,9-10 0,6-7,1 0,6-5,0 Kuvausetäisyys (m) ,6-0,8 0,6-1,0 0,6-1,1 0,6-1,2 0,6-1,8 0,6-2,0 0,6-2,4 0,6-2,8 0,6-3,2 0,6-3,4 0,6-3, _ 0,6-0,7 0,6-0,7 0,6-0,8 0,6-1,3 0,6-1,4 0,6-1,7 0,6-2,0 0,6-2,2 0,6-2,4 0,6-2, ,6-0,9 0,6-1,0 0,6-1,2 0,6-1,4 0,6-1,6 0,6-1,7 0,6-1,8 *1 Salamaan on kiinnitetty Nikonin valonhajotin ja laajakulmasovitin on käytössä *2 Salamaan on kiinnitetty Nikonin valonhajotin *3 Laajakulmasovitin on käytössä Esimerkiksi ISO 100-herkkyydellä, kun zoompää on 35 mm:n asennossa ja kohde 5 m etäisyydellä, aukko f/2 f/5,6 tuottaa oikean valotuksen. Kun käytät zoomobjektiivia, jossa suurin aukko vaihtelee, katso kohta Kuvausetäisyys zoomobjektiiveilla, joissa on muuttuva aukko (sivu 57). 41

48 Käsisäätö 42 Käsisäätö SB-800-salamassa on kolme käsisäätötilaa. Etäisyyden mukainen käsisäätö p Käsisäätö G Sarjasalama q Voit laskea oikean aukon ohjelukutaulukon ja kuvausetäisyyden avulla. Aseta sitten sama aukko objektiiviin käsin. Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). Katso kamerasi käyttöohjeesta, miten kameran ja himmenninaukon säädöt asetetaan. Jos valotustavaksi on asetettu jokin muu kuin himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M), joillain kameroilla suljin ei ehkä laukea. Tutustu kamerasi käyttöohjeeseen. Salaman käsisäädöllä alivalotuksesta varoittava merkkivalo ei vilku kuvanoton jälkeen. Aukon, salamatehon ja kuvausetäisyyden määritys salaman käsisäädöllä Kun kuvaat käsisäätöisellä salamalla, laske aukko, salamateho ja kuvausetäisyys ohjelukutaulukon ja esitetyn kaavan mukaan. Ohjeluku (ISO 100, m) osoittaa salaman tuottaman valon määrän. Mitä suurempi luku, sitä suurempi salamateho. Ohjeluku (ISO 100, m) Zoompään asento (mm) Salamateho M1/1 12, M1/2 8,8 11, ,4 21,2 22,6 26, ,4 37,5 40 M1/4 6,3 8,0 8,5 9,5 15, ,5 28 M1/8 4,4 5,7 6,0 6,7 10,6 11,3 13,4 15,6 17,7 18,7 19,8 M1/16 3,1 4,0 4,3 4,8 7,5 8,0 9, ,5 13,3 14 M1/32 2,2 2,8 3,0 3,4 5,3 6,0 6,7 7,8 8,8 9,4 9,9 M1/64 1,6 2,0 2,1 2,4 3,7 4,0 4,8 5,5 6,3 6,6 7,0 M1/128 1,1 1,4 1,5 1,7 2,6 2,8 3,4 3,9 4,4 4,7 4,9 *1 Nikonin valonhajotin on kiinnitetty salamaan ja laajakulmasovitin on käytössä *2 Nikonin valonhajotin on kiinnitetty salamaan *3 Laajakulmasovitin on käytössä ISO-herkkyyskertoimet Kun herkkyysarvo on jokin muu kuin ISO 100, ohjeluku kerrotaan taulukossa näkyvillä kertoimilla. ISO Kerroin x0,5 x0,71 x1 x1,4 x2,0 x2,8 x4

49 Oikean aukon laskeminen Laske oikea aukko asetetun ISO-herkkyyden, kuvausetäisyyden, salamatehon ja zoompään asennon mukaan käyttämällä apuna seuraavaa kaavaa ja ohjelukutaulukkoa. f/pysäytys (aukko) = ohjeluku (GN ISO 100:lla; m) ISO-herkkyyskerroin kuvausetäisyys (m) Esimerkiksi ISO-herkkyydellä 400 (tai ISO-herkkyyskerroin: 2), zoompään asennon ollessa säädetty 28 mm:iin ja salamatehon ollessa säädettynä asentoon M1/1: Katso ohjelukutaulukkoa ja määritä ohjeluku 32 (m). Kun kuvausetäisyys on 4 m, oikea aukon arvo on: 32 (GN ISO 100:lla, m) 2 (ISO-herkkyyskerroin ISO 400) 4 (kuvausetäisyys; m) = 16 (aukko) Aseta sama aukko 16 sekä SB-800-salamaan että kameraan tai objektiiviin. Oikean salamatehon laskeminen Laske ohjeluku (GN ISO 100:lla; m) kuvausetäisyyden ja tarvittavan aukon mukaan käyttämällä apuna seuraavaa kaavaa. Ohjeluku (GN ISO 100:lla; m) = Kuvausetäisyys (m) Aukko (f/) ISO-herkkyyskerroin Katso ohjelukutaulukkoa ja määritä sopiva salamateho edellä saadun ohjeluvun mukaan ja aseta sitten sama luku SB-800 -salamaan. Esimerkiksi ISO-herkkyydelle 400 (tai ISO-herkkyyskerroin: 2) ja 4 m:n kuvausetäisyys aukolla f/8: 4 (kuvausetäisyys; m) x 8 (aukon arvo) 2 (ISO 400:n ISO-herkkyyskerroin) = 16 (GN ISO 100:lla; m) Kun zoompään asento on säädetty 28 mm:iin, aseta M1/4 salamateho SB-800 -salamaan, joka saadaan GN 16:sta (m) vastaten zoompään 28 mm:n asentoa ohjenumerotaulukon mukaisesti. Etäisyyden mukaisella käsisäädöllä tapahtuvalla salamakuvauksella SB-800 määrittää oikean salamatehon automaattisesti asetetun kuvausetäisyyden, aukon ja ISOherkkyyden mukaisesti. Kuvausetäisyyden laskeminen Laske kuvausetäisyys (m) asetetun ISO-herkkyyden, aukon arvon, salamatehon ja zoompään asennon mukaan käyttämällä apuna seuraavaa kaavaa ja ohjelukutaulukkoa. Kuvausetäisyys (m) = Ohjenumero (GN ISO 100:lla; m) ISO-herkkyyskerroin Aukko (f/) Toiminta yksityiskohdittain 43

50 Käsisäätö Etäisyyden mukainen käsisäätö p Tässä salamatilassa SB-800 säätää valotehon automaattisesti etäisyysarvon ja aukon mukaan. Aseta etäisyysarvo ja voit ottaa kuvia samalla valotuksella, vaikka kuvaisit eri aukoilla. Etäisyyden mukainen käsisäätö p ei ole mahdollista D1X ja D1H digitaalikameroilla. Tässä tilassa voit korjata valotusta muuttamalla salamavalon korjausarvoa (sivu 56). 1 Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). 2 Hae p-merkki nestekidenäyttöön painamalla a-painiketta. 3 4 Korosta etäisyysnäyttö painamalla g-painiketta. Suurenna tai pienennä arvoa painamalla e tai f-painiketta. Soveltuva etäisyysalue on 0,3 20 m. Etäisyys vaihtelee ISO-herkkyyden mukaan. Aseta aukko. CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmän I-II kameroilla käytettäessä CPU-objektiivia ja i-ttl -yhteensopivilla COOLPIX-kameroilla, aseta SB-800:n aukko kameraan. Et voi asettaa aukkoa suoraan SB-800:aan. Muilla kamera ja objektiivi yhdistelmillä aukon näyttö korostetaan painamalla g-painiketta. Sitten aukkoarvoa suurennetaan tai pienennetään e tai f -painikkeella. 44

51 5 6 Aseta SB-800:n nestekidenäytössä näkyvä aukko objektiiviin tai kameraan. Ryhmien III - VII kameroilla. Tarkista, että valmiusvalo palaa ja ota kuva. Toiminta yksityiskohdittain Kuvausetäisyys etäisyyden mukaisella käsisäädöllä p (m) 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1, ,6 1,8 2,0 2,2 2,5 2,8 3,1 3,5 4, ,0 5,6 6,3 7,1 8,0 9, / Valitse sopiva kuvausetäisyys yllä olevasta taulukosta. Jos haluttu etäisyysarvo ei löydy taulukosta, valitse lyhyempi etäisyys. Jos haluttu kuvausetäisyys on esimerkiksi 2,7 m, aseta nestekidenäyttöön 2,5 m. t Varoitus salamakuvausalueen rajojen ylittämisestä Etäisyyden mukaisella käsisäädöllä salamakuvausalueen rajojen ulkopuolella oleva etäisyys ei näy nestekidenäytössä. Jos nykyistä kuvausetäisyyttä muutetaan vaihtamalla ISO-herkkyyttä, aukkoa tai zoompään asentoa sen jälkeen kun kuvausetäisyys ja aukko on asetettu, pisin (tai lähin) mahdollinen etäisyysarvo korostuu nuolella, joka osoittaa kohti kuvausetäisyysaluetta. Luku osoittaa, että pisin mahdollinen salamakuvausetäisyys on 2,5 m. 45

52 Käsisäätö Salaman käsisäätö G Käsisäätöisessä salamakuvauksessa aukko ja salamateho valitaan itse. Voit itse ohjata valotusta ja kuvausetäisyyttä tilanteissa, joissa kohdetta on hankala valottaa oikein automaattisella TTL-tai ei-ttl-salamalla. Käsisäädöllä salamatehoksi voidaan asettaa M1/1 (täysi teho) M1/ Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). 2 Paina a-painiketta kunnes nestekidenäyttöön ilmestyy G-merkki. 3 4 Määritä salamateho ja aukko kuvausetäisyyden mukaan. Tarkat tiedot salamatehon ja aukon määrittämisestä löydät kohdasta Aukon ja salamatehon määritys salaman käsisäädöllä (sivu 42). Korosta salamatehon näyttö painamalla g-painiketta. Suurenna tai pienennä arvoja painamalla e tai f-painiketta. Katso kohta Salamatehon asettaminen (sivu 47) Aseta aukko. CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmän I-II kameroilla käytettäessä CPU-objektiivia ja i-ttl -yhteensopivilla COOLPIX-kameroilla, aseta SB-800:n aukko kameraan. Et voi asettaa aukkoa suoraan SB-800-salamaan. Muilla kamera ja objektiivi-yhdistelmillä aukkonäyttö korostetaan painamalla g-painiketta ja aukkoarvoa pienennetään tai suurennetaan e tai f-painikkeella. Jos ISO-herkkyys on oikein asetettu, kuvausetäisyys näkyy nestekidenäytössä halutun salamatehon ja aukon mukaisesti.

53 6 7 Aseta kameraan tai objektiiviin sama aukko kuin SB-800-salamaan. Ryhmien III - VII kameroilla. Tarkista, että valmiusvalo palaa ja ota kuva. Toiminta yksityiskohdittain Salamatehon asettaminen Korosta salamatehon näyttö painamalla g-painiketta. Salamateho vaihtuu joka kerta kun painat e tai f-painiketta. Kun painat f painiketta: Kun painat e painiketta: 1/1 1/2 1/2 ( 1/3) 1/2 ( 2/3) 1/4 1/ /4 ( 2/3) ± 1/4 ( 1/3) ± 1/128 1/128 (+1/3) 1/128 (+2/3) 1/64 1/1 ± 1/2... 1/64 (+2/3) ± 1/64 (+1/3)± Suluissa olevat luvut edustavat ±1/3 arvon välein säädettävää salamatehoa, paitsi välillä 1/1 ja 1/2. Näin ollen 1/32 (-1/3) ja 1/64 (+2/3) edustavat samaa salamatehoa. Kun haluat pidentää salamakuvausetäisyyttä, valitse salamateho läheltä M1/1 asetusta. 47

54 Käsisäätö Sarjasalama q Sarjasalamatoiminnolla SB-800 välähtää toistuvasti saman valotuksen aikana ja luo stroboskooppimaisen päällekkäisvalotusvaikutelman. Tämä toiminto on omiaan kuvattaessa nopeasti liikkuvia kohteita. Tässä tilassa nestekidenäytössä näkyy q-merkki. Kun kuvaat sarjasalamalla, käytä tuoreita paristoja tai täyteen varattuja akkuja. Anna salaman varautua salamasarjojen välillä. Kuvauksessa käytetään pitkiä suljinaikoja. Aseta kamera jalustalle ehkäistäksesi kameran/salaman tärähdyksen. Salamatehon, välähdystaajuuden (Hz) ja välähdysmäärän asettaminen Taajuus (Hz) tarkoittaa välähdysten määrää sekunnissa. Koska salama välähtelee saman valotuksen aikana, todellinen välähdysmäärä on pienempi kuin asetettu määrä, jos suljinaika lyhenee tai välähdysten määrä/sekunti alenee. Aseta salamateho, taajuus ja välähdysmäärä erikseen joka kuvaa varten. Katso seuraava taulukko. Välähdysten enimmäismäärä/kuva Taajuus* Salamateho 1/8 1/16 1/32 1/64 1/ Hz Hz Hz Hz Hz Hz Hz Hz Hz Hz * Taajuus (Hz) tarkoittaa välähdysten määrää sekunnissa. 1 Aseta kameran valotustavaksi käsisäätö (M). 48

55 2 3 Hae näyttöön q-merkki painamalla a-painiketta. Korosta salamatehon näyttö painamalla g-painiketta. Painamalla e tai f-painiketta pienennät tai suurennat arvoa. Salamatehon säätöalue on 1/8 1/128. Toiminta yksityiskohdittain 4 Paina g-painiketta. Salamateho on asetettu ja taajuusnäyttö korostuu. 5 6 Toista edellä mainittu menettely, kun asetat taajuuden ja välähdysmäärän. Taajuus (Hz) Välähdysmäärä/kuva Määritä ohjeluku salamatehon ja zoompään asennon mukaan. Laske sitten oikea aukko ohjeluvun ja kuvausetäisyyden pohjalta. Aseta saatu aukko SB-800-salamaan. Katso kohta Ohjelukutaulukko (sivu 42) sekä Aukon ja salamatehon määritys salaman käsisäädöllä (sivu 42). CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmän I-II kameroilla käytettäessä CPU-objektiivia ja i-ttl -yhteensopivilla COOLPIX-kameroilla, aseta SB-800:n aukko kameraan. Et voi asettaa aukkoa suoraan SB-800:aan. Jos ISO-herkkyys on asetettu oikein, kuvausetäisyys näkyy nestekidenäytössä säädetyn salamatehon ja aukon mukaisesti. 49

56 Käsisäätö 7 Aseta kameraan tai objektiiviin sama aukko kuin SB-800-salamaan. Ryhmien III - VII kameroilla. 8 9 Aseta suljinaika. Määritä suljinaika kaavan avulla. Aseta saatu suljinaika tai hitaampi. Suljinaika = välähdysmäärä kuvaa kohti/ välähdystaajuus (Hz) Jos välähdysten määrä kuvaa kohti on esimerkiksi 10 ja taajuus 5 Hz, kymmenen jaetaan viidellä, jolloin suljinajaksi saadaan 2 sekuntia tai pitempi. Voit myös valita suljinajan B (aikavalotus) ja asettaa haluamasi määrän välähdyksiä. Tarkista, että valmiusvalo palaa ja ota kuva. t Salamavalotuksen tarkistus ennen kuvausta Paina FLASH-painiketta varmistaaksesi, että salama välähtää oikein. t Valotuksen korjaus kuvattaessa sarjasalamalla Kohdassa 6 laskettu kuvausetäisyys tuottaa oikean valotuksen sarjan ensimmäisellä välähdyksellä. Tällä salamateholla sarjasalamakuvasta tulee ylivalottunut, jos valotukset menevät päällekkäin. Ehkäiset tämän asettamalla kameraan pienemmän aukon. 50

57 Sarjakuvaus salamalla VAROITUS Älä ylitä välähdysten enimmäismäärää SB-800:n tulisi antaa jäähtyä ainakin 10 minuuttia, kun alla olevan taulukon osoittama välähdysten enimmäismäärä on tullut täyteen: Välähdysten enimmäismäärä Salamatila Välähdysten enimmäismäärä sarjakuvauksessa (6 kuvaa/s) Automaattinen TTL-salama Ei TTL-automaattisalama/automaattinen aukonsäätö 15 Käsisäätö (salamateho: M1/1, M1/2) Käsisäätö (salamateho: M1/4 M1/128) 40 Toiminta yksityiskohdittain Täsmäys sarjakuvauksessa Sarjakuvauksella voi ottaa taulukossa esitetyn määrän kuvia. Jos välähdykset kuitenkin ylittävät taulukossa näkyvän enimmäismäärän, SB-800-salaman on annettava jäähtyä ainakin 10 minuuttia. Salamakuvien enimmäismäärä sarjakuvauksessa (kuuden kuvan sekuntinopeudella) Virtalähde Vain SB-800 SD-7 SD-8A SK-6A SB-800:n sisällä olevat paristot Kaikentyyppiset Alkali-mangaani Alkali-mangaani Litium Nikkeli-kadmiumakku Nikkeli-metallihydridiakku Alkali-mangaani Litium Nikkeli-kadmiumakku Nikkeli-metallihydridiakku Salamateho 1/8 1/16 1/32 1/64 1/128 Enintään 4 Enintään 8 Enintään 16 Enintään 30 Enintään 40 Enintään 6 Enintään 10 Enintään 40 Enintään 40 Enintään 40 Enintään 20 Enintään 5 Enintään 10 Enintään 40 Enintään 40 Enintään 30 Enintään 5 Enintään 10 Enintään 30 Enintään 40 Enintään 40 Enintään 5 Enintään 10 Enintään 20 Enintään 40 Enintään 40 Enintään 5 Enintään 10 Enintään 30 Enintään 40 Enintään 40 Sekä SB-800:ssa että lisävarusteena saatavassa Nikon SD-8A-paristo-osassa tai Nikon SK-6A-voimakahvassa on tuoreet samantyyppiset paristot. Katso sivulta 48 taulukko Välähdysten enimmäismäärä/kuva, kun käytät sarjasalamaa. 51

58 Oikean valotuksen tarkistus ennen kuvausta Voit tarkistaa, valottuuko kohde oikein tekemällä koeväläytyksen SB-800:lla ennen kuin otat kuvan salamalla automaattisessa TTL-tai ei-ttl-tilassa tai automaattisella aukonsäädöllä. Oikeaa valotusta ei voi tarkistaa koeväläytyksellä salaman käsisäätötilassa. Automaattinen TTL-salama Paina SB-800:n a-painiketta, kunnes nestekidenäyttöön ilmestyy B (automaattinen aukonsäätö) tai A (ei-ttl-automaattisalama). Aseta SB-800- salamaan sama aukko kuin automaattisessa TTL-salamatilassa. Paina laukaisinta kevyesti ja väläytä sitten salama painamalla FLASH -painiketta. Jos valmiusvalo vilkkuu välähdyksen jälkeen, valo ei ehkä riittänyt oikeaan valotukseen. Aseta kameraan tai objektiiviin suurempi aukko tai siirry lähemmäs kohdetta. Automaattinen aukonsäätö Tee tarvittavat asetukset SB-800-salamaan ja kameraan, ja paina laukaisinta kevyesti. Paina sitten FLASH-painiketta väläyttääksesi salaman. Jos valmiusvalo vilkkuu välähdyksen jälkeen, valo ei ehkä riittänyt oikeaan valotukseen. Aseta kameraan tai objektiiviin suurempi aukko tai siirry lähemmäs kohdetta. Ei-TTL-automaattisalama Tee tarvittavat asetukset SB-800-salamaan ja kameraan. Väläytä sitten salama painamalla FLASH-painiketta. Jos valmiusvalo vilkkuu välähdyksen jälkeen, valo ei ehkä riittänyt oikeaan valotukseen. Aseta kameraan tai objektiiviin suurempi aukko tai siirry lähemmäs kohdetta. 52

59 Muut toiminnot Seuraavilla sivuilla on tarkka selostus SB-800:n toiminnoista.

60 Valotuksen korjaus ja salamatehon korjaus Voit muuttaa oikeaa valotusta tarkoituksella, kun kuvassa on hyvin vaalea tai hyvin tumma kohde tai kun haluat ottaa luovia salamakuvia. Lisävaloa voidaan tarvita, kun kuvan taustalla on peili, valkoinen seinä tai muu heijastava pinta. Alivalotus on ehkä hyväksi, kun tausta on tumma tai kun siinä on huonosti valoa heijastavia kohteita. Kuvaustilanteesta riippuen voit korjata sekä kohteen että taustan valotusta, pelkän kohteen valotusta tai pelkän taustan valotusta. Valotuksen korjaus voidaan tehdä seuraavasti: Valotuksen korjaus Salamatila Kamera Sekä kohteen että taustan Kaikki salamatilat Kaikkien ryhmien kamerat valotuksen korjaus Kohteen valotuksen korjaus Automaattinen TTL-salama ja CLS-yhteensopivat kamerat, automaattinen aukonsäätö ei-cls-yhteensopivat digitaaliset järjestelmäkamerat, ryhmien I -III kamerat ja i-ttl -yhteensopivat COOLPIX-kamerat. Salaman käsisäätö Kaikkien ryhmien kamerat Taustan valotuksen korjaus Salamakuvaus pitkillä suljinajoilla Kaikkien ryhmien kamerat Sekä kohteen että taustan valotuksen korjaaminen Automaattisella TTL-salamalla ja automaattisella aukonsäädöllä Muuta SB-800:n salamatehoa ja taustan valotusta kameran valotuksen korjaustoiminnolla. Katso tarkemmat tiedot kameran käyttöohjeesta. Kameraan asetettu valotuksen korjausarvo ei näy SB-800-salaman nestekidenäytössä. Valotusta ei voi korjata, jos korjattu arvo jää käytettävissä olevan ISO-herkkyysalueen ulkopuolelle (sivu 24). Jos ISO-herkkyys on esimerkiksi 100, kameraan ei voi tehdä +3 valoarvon korjausta (vastaa ISO-arvoa 12), koska tulos olisi SB-800:n ISOherkkyysalueen (ISO ) ulkopuolella. Kuitenkin +2 valoarvon korjaus (vastaa ISO-arvoa 25) on mahdollinen. 54

61 Valotuksen korjaus ei-ttl-automaattisalamalla ja salaman käsisäädöllä Valotusta korjataan muuttamalla oikeaa aukkoa. Ei-TTL-automaattisalamalla oikea valotus saadaan, kun kameraan asetetaan sama aukko kuin SB-800-salamaan. Kun haluat korjata valotusta, muuta kameran aukkoa ja pidä salamassa aukko muuttumattomana tai päinvastoin. Salaman käsisäädöllä oikean valotuksen tuottava aukko lasketaan ohjeluvun ja kuvausetäisyyden mukaan (sivu 43). Korjaa valotusta muuttamalla kameran aukkoa lasketusta arvosta. Kuvaa vaalennetaan asettamalla kameraan tai objektiiviin suurempi aukko ja tummennetaan asettamalla pienempi aukko. Kohteen valotuksen korjaaminen Automaattisella TTL-salamalla ja automaattisella aukonsäädöllä Kun salaman valaiseman kohteen valotusta korjataan vaikuttamatta taustan valotukseen, kyseessä on salamatehon korjaus (sivu 56). Tämä korjaus on mahdollinen vain CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmän I - III kameroilla ja i-ttl -yhteensopivilla COOLPIX-kameroilla. Salaman käsisäädöllä Salaman valaiseman kohteen valotusta korjataan muuttamalla SB-800:n salamatehoa (M1/1 M1/128). Mahdollinen kaikkien ryhmien kameroilla. Taustan valotuksen korjaaminen Aseta kameran valotustavaksi suljinajan esivalinta-automatiikka (S) tai käsisäätö (M). Aseta suljinajaksi salamatäsmäysaikaa pitempi aika. Jos kamerassa on hidas salamatäsmäys (sivu 58), aseta se kameran täsmäystavaksi saadaksesi taustan esiin heikossa valossa. Katso tarkemmat tiedot kameran käyttöohjeesta. Muut toiminnot 55

62 Valotuksen korjaus ja salamatehon korjaus Salamatehon korjaus Salaman valaiseman kohteen valotusta korjataan muuttamalla SB-800:n salamatehoa. Tämä ei vaikuta taustaan. Käytettävissä automaattisella TTL-salamalla, automaattisella aukonsäädöllä ja etäisyyden mukaisella käsisäädöllä. TTL-automaattisalamatilassa tai automaattisessa aukonsäätötilassa salamatehon korjaus on mahdollinen vain CLS-yhteensopivilla kameroilla, ei-cls-yhteensopivilla digitaalisilla järjestelmäkameroilla, ryhmien I - III kameroilla ja i-ttl -yhteensopivilla COOLPIX-kameroilla. F-601 ja F-601M kameroilla salamatehon korjaus tehdään kameraan. Sitä ei voi tehdä SB-800-salamaan. Kameraan asetettu korjaus ei näy SB-800-salaman nestekidenäytössä. Katso tarkemmat tiedot kameran käyttöohjeesta. SLR-kameroilla, joissa on valotuksen korjaustoiminnolla varustettu salama, on mahdollista korjata salaman lähtötasoa kameralla tai SB-800:lla. Katso tarkemmat tiedot kameran käyttöohjeesta. Jos käytät kumpaakin säätöä, valotuksen korjaus muodostuu molempien korjausarvojen summana. Tässä tapauksessa SB-800:n nestekidenäyttö osoittaa vain SB-800:aan tehdyn korjauksen. 1 Korosta salaman korjausarvo painamalla g-painiketta. 2 Korjausta lisätään tai vähennetään painamalla e tai f painiketta. Salamatehon korjaus voidaan asettaa 1/3 valoarvon portain 3:sta +3:een. 3 Paina g-painiketta. Korostettu salamatehon korjausarvo palaa normaalinäyttöön. Viimeksi korostettu luku säätyy arvoksi automaattisesti. v Salamatehon korjauksen poistaminen Salamatehon korjaus ei poistu katkaisemalla SB-800:sta virta. Aseta korjausarvoksi 0 painamalla e tai f painiketta. 56

63 Kuvausetäisyys zoomobjektiiveilla, joissa on muuttuva aukko Kun kuvaat zoomobjektiiveilla, joissa aukko vaihtelee, huomaa seuraavat seikat ennen kuin asetat aukon SB-800-salamaan ja tarkistat kuvausetäisyyden. Katso tarkemmat tiedot kameran ja objektiivin käyttöohjeista. u Objektiivit, joissa on muuttuva aukko Tiettyjen zoomobjektiivien mallinimessä mainitaan kaksi maksimiaukkoarvoa. Esimerkiksi AF Zoom-Nikkor mm f3,5-4,5d IF-objektiivilla suurin aukko 28 mm:n asetuksella on f/3,5 mutta 105 mm:n asetuksella se pienenee arvoksi f/4,5. Aukon asettaminen kameran nestekidenäyttöön tai etsimeen Lukitse objektiivin aukko pienimmälle asetukselle. Kun olet sommittelut kuvan zoomin avulla, lue aukko kameran nestekidenäytöstä tai etsimestä. Aseta sitten sama aukko SB-800:n näyttöön ja tarkista kuvausetäisyys. Aukon asettaminen objektiivin asteikon avulla Kun olet sommittelut kuvan zoomilla, lue aukko objektiivin aukkoasteikolta. Aseta sitten sama aukko SB-800:n nestekidenäyttöön ja tarkista kuvausetäisyys. Laajakulma-asetuksilla aukkoarvo luetaan vihreän merkin (tai viivan) kohdalta. Teleasetuksilla aukko luetaan keltaisen merkin (tai pisteen) kohdalta. Keskivälin asetuksilla aukko luetaan merkkien välistä. Aukon asettaminen kameran aukonsäätimellä (F-401x, F-401s tai F-401-kamera + CPU-objektiivi) Kun olet sommitellut kuvan haluamallasi tavalla zoomaamalla lähelle/kauas, aseta aukko kameran aukonsäätimellä. Aseta sitten sama aukko SB-800:n nestekidenäyttöön ja tarkista kuvausetäisyys. Aseta kameran valotustavaksi aukon esivalinta-automatiikka (A) tai käsisäätö (M). Objektiivin aukkoa ei voi säätää kuvattaessa ohjelmoidulla automatiikalla (P) tai suljinajan esivalinta-automatiikalla (S). Jos aukonsäätimellä asetettu aukko on objektiivin aukkoalueen ulkopuolella, aseta objektiivin suurin tai pienin aukko SB-800-salaman nestekidenäyttöön. Muut toiminnot 57

64 Hidas salamatäsmäys/punasilmäisyyden Hidas salamatäsmäys Salamaa ohjataan pitkällä suljinajalla niin, että sekä kohde että tausta valottuvat hyvin hämärässä tai yöllä. Käytettävissä kameroilla, joiden ominaisuuksiin kuuluu hidas täsmäys. Et voi asettaa hidasta täsmäystä suoraan SB-800-salamaan. Se on asetettava kameraan. Lisätietoja saat kameran käyttöohjeesta. Yleensä suljinaika on pitkä. Aseta kamera jalustalle estääksesi kuvien tärähdyksen. Punasilmäisyyden vähennys Tällä toiminnolla vältetään kuvat, joissa kohteen silmäterät näyttävät punaisilta. SB-800 väläyttää kolme salamaa pienellä teholla juuri ennen kuvanottoa. Käytettävissä kameroilla, joissa on punasilmäisyyden vähennystoiminto. Et voi asettaa punasilmäisyyden vähennystä suoraan SB-800-salamaan. Se on asetettava kameraan. Lisätietoja saat kameran käyttöohjeesta. Kun olet asettanut punasilmäisyyden vähennyksen kameraan, varmista että SB-800:n nestekidenäytössä näkyy N -merkki. Punasilmäisyyden vähennys hitaalla salamatäsmäyksellä Tässä tilassa punasilmäisyyden vähennys yhdistyy hitaaseen salamatäsmäykseen. Käytettävissä kameroilla, joissa on punasilmäisyyden vähennys hitaalla täsmäyksellä. Et voi asettaa tätä toimintoa suoraan SB-800-salamaan. Se on asetettava kameraan. Lisätietoja saat kameran käyttöohjeesta. Kun olet asettanut tämän toiminnon kameraan, varmista että N -merkki näkyy SB- 800:n nestekidenäytössä. Valotusaika on yleensä pitkä. Aseta kamera jalustalle estääksesi kuvien tärähdyksen. 58

65 vähennys ja takaverhon täsmäys Takaverhon täsmäys Kun normaalitäsmäyksellä kuvataan nopeasti liikkuvia kohteita pitkällä suljinajalla, kuvista voi tulla luonnottoman näköisiä. Salaman pysäyttämä kohde voi näkyä valojuovien takana tai keskellä (katso kuva alla oikealla). Takaverhon täsmäyksellä saadaan kuva, jossa liikkuvan kohteen tuottamat valojuovat (esimerkiksi auton takavalot) näkyvät kohteen takana eivätkä edessä. Etuverhon täsmäyksellä salama välähtää heti kun etummainen suljinverho on avautunut; takaverhon täsmäyksellä salama välähtää juuri ennen kuin takimmainen suljinverho alkaa sulkeutua. Käytettävissä kameroilla, joissa on takaverhon täsmäys. Et voi asettaa tätä toimintoa suoraan SB-800-salamaan. Se on asetettava kameraan. Katso tarkat tiedot kameran käyttöohjeesta. Valotusaika on yleensä pitkä. Aseta kamera jalustalle estääksesi kuvien tärähdyksen. Takaverhon täsmäys ei toimi sarjasalamalla. Monisalamakuvauksessa pääsalama voidaan asettaa toimimaan joko etu- tai takaverhon täsmäyksellä. Apusalamalaitteita ei voi asettaa takaverhon täsmäykselle (sivu 72). Muut toiminnot Takaverhon täsmäys Etuverhon täsmäys Kuvaustiedot Polttoväli: 70 mm Suljinaika: 2 s Aukko: f/4,5 Salamatila: Käsisäätö Salamateho: M1/1 59

66 Automaattinen nopea FP-salamatäsmäys (yhteensopiville kameroille) Nopea salamatäsmäys kameran nopeimmalla suljinajalla on nyt mahdollinen. Automaattinen nopea FP-salamatäsmäys säätyy automaattisesti, kun suljinaika ylittää kameran salamatäsmäysajan. Tämä on hyödyllinen ominaisuus, kun haluat käyttää suurta aukkoa häivyttääksesi kuvan taustan. Käytettävissä yhteensopivilla kameroilla. Et voi asettaa automaattista nopeaa FP-salamatäsmäystä suoraan SB-800:aan, vaan se on asetettava kameraan. Kameran salamatäsmäysajan ylittävä nopea salamatäsmäys on mahdollinen aina kameran nopeimpaan suljinaikaan asti. Automaattinen nopea FP-salamatäsmäys toimii myös kehittyneessä langattomassa valaistustilassa. Yhdellä salamalaitteella käytettävissä olevat salamatilat ovat i-ttl-salama, automaattinen aukonsäätö, etäisyyden mukainen käsisäätö ja käsisäätö. i-ttl-salama, automaattinen aukonsäätö, ei-ttl-automaattisalama ja käsisäätö ovat mahdolliset salamatilat monisalamakuvauksessa. 60

67 Salamavalotuksen lukitus (yhteensopiville kameroille) Salaman valoarvo eli FV on kohdetta valottavan salamavalon määrä. Yhteensopivilla kameroilla salamavalotus voidaan lukita kohteen mukaan mitattuun arvoon. Salamavalotus pysyy lukittuna, vaikka aukkoa tai sommittelua muutetaan tai kameralla zoomataan. Käytettävissä yhteensopivilla kameroilla. Et voi asettaa salamavalon lukitustoimintoa suoraan SB-800:aan. Se on asetettava kameraan. Toiminto on mahdollinen i-ttl-salamalla, automaattisella aukonsäädöllä ja ei-ttlautomaattisalamalla. Muut toiminnot 61

68 Salamakuvaus automaattitarkennuksella hämärässä Kun valoa on liian vähän normaaliin automaattitarkennukseen, SB-800:n laajaalainen tarkennusapuvalo auttaa kameraa suorittamaan tarkennuksen. Laaja-alainen tarkennusapuvalo syttyy automaattisesti heikossa valossa, kun kameran laukaisinta painetaan kevyesti edellyttäen, että kamerassa on AF-objektiivi ja tarkennustavan asetuksena S (tarkennuskeskeinen kertatarkennus), AF, tai A. Tarkennusapuvalon tehollinen toimintaetäisyys on noin 1 10 m 50 mm f/1,8-objektiivilla. Etäisyys voi olla lyhyempi, riippuen objektiivista. Soveltuva polttoväli: mm ( mm F-501-kameroilla). Valitse keskimmäinen tarkennusalue kameran etsimeen, kun käytät tarkennusapuvaloa. t CLS-yhteensopivilla kameroilla SB-800:n laaja-alainen tarkennusapuvalo tukee dynaamista tarkennusjärjestelmää CLSyhteensopivilla kameroilla. Esimerkiksi D2H kameralla: Soveltuva polttoväli: 24 mm 105 mm Yhteensä 11 tarkennusaluetta on käytettävissä 35 mm:n tai sitä pidemmällä polttovälillä alla olevassa kuvassa näytetyllä tavalla. Yhteensä 9 tarkennusaluetta lukuun ottamatta äärimmäistä oikealla ja vasemmalla ovat käytettävissä alle 35 mm:n polttovälillä. AF-kameroilla kuten D2H laaja-alaisen AF-avusteisen valaisimen tehokas kuvausala on noin 1 m - 10 m tai vähemmän kehyksen keskiosassa ja 1 m - 7 m tai vähemmän reunoilla (50 mm f/1.8 objektiivilla). Nämä alat saattavat vaihdella riippuen käytetystä objektiivista. Katso tarkemmat tiedot kameran käyttöohjeesta. 62

69 v Huomautuksia laaja-alaisen tarkennusapuvalon käytöstä Jos tarkentumisen ilmaisin ei ilmesty kameran etsimeen, vaikka laaja-alainen tarkennusapuvalo syttyy, tarkenna käsin. Laaja-alainen tarkennusapuvalo ei syty, jos kameran tarkennus on lukittu tai SB-800:n valmiusvalo ei pala. Katso tarkemmat tiedot kameran käyttöohjeesta. t Laaja-alaisen tarkennusapuvalon käyttöönotto ja poiskytkentä Voit asettaa SB-800:n laaja-alaisen tarkennusapuvalon käyttöön tai pois käytöstä käyttäjäasetuksella (sivu 67). Oletuksena on, että laaja-alainen tarkennusapuvalo on käytössä. t SB-800:n välähdyksen esto tarkennusapuvalon ollessa käytössä SB-800:n laaja-alainen tarkennusapuvalo syttyy mutta salama ei välähdä, kun kohtaan FIRE on asetettu OFF (pois päältä) käyttäjäasetustilassa (sivu 67). FIRE -kohdassa on oletusasetuksena ON. t Yhdysrakenteisella salamalla varustetut kamerat Vaikka kameran tarkennusapuvalo on asetettu toimintaan, se ei syty, sillä SB-800:n tarkennusapuvalo on etusijalla. Kameran tarkennusapuvalo syttyy, kun SB-800:n tarkennusapuvalo on kytketty pois päältä. F80-, F75- ja F65-sarjan kameroilla kameran tarkennusapuvalo syttyy, kun SB-800:n tarkennusapuvalo on kytketty pois päältä. Kameran tarkennusapuvalo kytketään pois päältä kamerasta käsin. Katso tarkemmat tiedot kameran käyttöohjeesta. F60-sarjan kameroilla kameran tarkennusvalo syttyy kuvattaessa käsisäädöllä täydellä teholla. Katso tarkemmat tiedot kameran käyttöohjeesta. u SB-800:n käyttö kamerasta erillään Kun SB-800 on sijoitettu kamerasta erilleen TTL-johdon SC-29 avulla, salamakuvaus automaattisella tarkennuksella on mahdollista heikossa valossa, koska SC-29:ssä on tarkennusapuvalotoiminto (sivu 111). Muut toiminnot 63

70 Lisäparistopitimen SD-800 käyttö Salamalaitteen mukana on toimitettu lisäparistopidin, jonka avulla salamaan saadaan asennettua viisi paristoa. Käytä sitä lyhentääksesi salaman varautumisaikaa (sivu 19). VAROITUS Huomautuksia lisäparistopitimen SD-800 käytöstä Kun SD-800 on kiinnitetty salamaan, käytä viittä paristoa. Vaihda samalla kertaa sekä pitimen sisältämä paristo että SB-800:n neljä paristoa tuoreisiin. Älä käytä uusia ja vanhoja tai erimerkkisiä tai tyyppisiä paristoja sekaisin. Muussa tapauksessa paristot voivat vuotaa syövyttävää nestettä, kuumentua tai räjähtää. Tätä akkupakkausta ei voi käyttää, kun salamapidin SK-6A on kiinnitetty SB-800:aan. Paristotilan kansi Lisäparistopitimen lukituskytkin Paristotilan kannen kohdistusmerkki SB-800:n ja SD-800:n paristokotelon kannet ovat samanlaiset. Lisäparistopitimen kiinnittäminen 1 Avaa SB-800:n paristokotelon kansi siirtämällä sitä nuolen suuntaan. 2 Ota paristokotelon kansi pois painamalla sitä taaksepäin nuolen suuntaan. Kansi irtoaa helposti, kun sitä painetaan ohi pystysuoran kohdan. 64

71 3 Aseta paristot merkkien i ja j mukaisesti kuvassa näytetyllä tavalla. 4 Avaa SD-800:n paristokotelon kansi lisäpariston asennusta varten ja asenna merkkien i ja j mukaisesti kuvassa näytetyllä tavalla. 5 Sulje paristokotelon kansi siirtämällä se takaisin paikalleen painamalla samalla alas. Muut toiminnot Merkki 6 Kohdista SD-800:n paristokotelon kannen kiinnitysmerkki SB-800:n vastaavan merkin kohdalle ja kiinnitä paristo siirtämällä se paikalleen. Siirrä paristoa kunnes SD-800:n lukkokytkin napsahtaa paikalleen. SD-800:n irrottaminen 1 Nosta SD-800:n lukkokytkin ylös ja irrota paristo sitten liu uttamalla sitä. 2 Aseta yksi SB-800:n paristokotelon kannen saranoista kuvassa näytetyllä tavalla. 3 Aseta toinen sarana kuvassa näytetyllä tavalla. 4 Sulje paristokotelon kansi liu uttamalla se paikalleen painamalla samalla alas. 65

72 Valaistuksen tarkistus ennen kuvanottoa (muotoiluvalo) Paina muotoiluvalopainiketta, jolloin salama välähtää toistuvasti heikolla teholla. Tällä tavoin voi tarkistaa valaistuksen ja kohteeseen lankeavat varjot ennen kuvan ottamista. Salama lähettää muotoiluvaloa korkeintaan noin 3 sekuntia, kun muotoiluvalon painiketta pidetään painettuna. Toiminto käynnistyy vain, jos valmiusvalo palaa. Muotoiluvalo kameraan liitetyillä kameroilla Kun painetaan muotoiluvalon painiketta pääsalamalaitteesta (SB-800) tai muotoiluvalon kanssa yhteensopivan kameran esikatselun painiketta, muotoiluvalo välähtää. Katso tarkemmat tiedot kameran käyttöohjeesta. Muotoiluvalo kehittyneessä langattomassa valaistustilassa (sivu 76) (Käytettävissä CLS-yhteensopivilla kameroilla) Kun pääsalaman muotoiluvalopainiketta painetaan, korostetun pääsalaman tai apusalamaryhmän muotoiluvalo syttyy. Jos pääsalama ja apusalamaryhmä eivät ole korostettuja, vain pääsalaman muotoiluvalo syttyy (paitsi jos pääsalaman salamatoiminta on asetettu pois käytöstä.) Kun painetaan muotoiluvalon kanssa yhteensopivan kameran esikatselun painiketta, pääsalaman ja kaikkien kaukosalamalaitteiden muotoiluvalot välähtävät. Sekä pää- että apusalamalaitteet välähtävät asetetulla salamatehon korjausarvolla. Muotoiluvalo SU-4:llä ohjatussa langattomassa monisalamakuvauksessa (sivu 84) Kun painetaan muotoiluvalon painiketta pääsalamalaitteesta (SB-800) tai muotoiluvalon kanssa yhteensopivan kameran esikatselun painiketta, vain pääsalamalaitteen muotoiluvalo välähtää. Kun SB-800 on asetettu apusalamaksi, muotoiluvalo ei syty vaikka muotoiluvalopainiketta painetaan. v Älä laukaise kameraa muotoiluvalon välähtäessä Jos kamera laukaistaan pääsalamalaitteen muotoiluvalon välähtäessä, oikeaa valotusta ei saavuteta. 66

73 Käyttäjätoiminnot Monia SB-800:n toimintoja voidaan helposti asettaa, käynnistää tai peruuttaa alla kuvatuilla käyttäjäasetuksilla. Nestekidenäytössä näkyvät kuvakkeet vaihtelevat asetusten ja kamera/objektiivi-yhdistelmien mukaan. Mitään kuvaketta ei näy, kun asetukset eivät ole käytettävissä. Katso tarkat tiedot kohdasta Käyttäjäasetukset (sivu 68). Käyttäjätoiminnot ja niiden kuvakkeet ISO-herkkyys (sivu 24) Langaton salamakuvaus (sivu 72) Äänimerkit langattomassa salamakuvauksessa (sivu 89) Ei-TTL-salamatila (sivu 38) Valmiustoiminto (sivu 21) Muut toiminnot Etäisyysmittayksikön valinta (m, ft) Moottorizoomi (sivu 26) Zoompään asennon säätö, jos yhdysrakenteinen laajakulmasovitin on vahingossa irronnut (sivu 117) Nestekidenäytön valo (sivu 119) Nestekidenäytön kirkkaus (sivu 119) Laaja-alainen tarkennusapuvalo (sivu 62) Salaman välähdyksen esto (sivu 62) 67

74 Käyttäjäasetukset Käyttäjätoimintojen säätäminen 1 Paina g-painiketta noin 2 sekuntia siirtyäksesi käyttäjäasetustilaan. 2 Paina valintapainikkeen e tai f-painiketta ja c tai d-painiketta valitaksesi käyttäjätoiminnot, joita säädetään. Paina sitten g-painiketta. 3 Paina e tai f-painiketta korostaaksesi haluamasi asetuksen. Paina c tai d-painiketta säätääksesi nestekidenäytön kirkkauden. 4 Paina g-painiketta noin 2 sekuntia tai paina b-painiketta palataksesi normaaliin asetustilaan. 68

75 Käyttäjäasetukset yksityiskohdittain (oletusasetus on lihavoitu) ISO-herkkyys (sivu 24) Käytettävissä oleva ISO-herkkyysalue on ISO Arvoa suurennetaan tai pienennetään 1/3 arvon portain painamalla e tai f-painiketta. Arvo muuttuu nopeasti, kun e tai f-painiketta pidetään painettuna. 100 Langaton salamakuvaus (sivu 72) Salamatilan asettaminen langattomassa monisalamakuvauksessa. OFF : Pois käytöstä MASTER : Pääsalama kehittyneessä langattomassa valaistustilassa MASTER (RPT) : Pääsalama kehittyneessä langattomassa valaistustilassa (sarjasalamalla) REMOTE : Apusalama kehittyneessä langattomassa valaistustilassa SU-4 : SU-4:llä ohjattu langaton salamakuvaus Äänimerkit langattomassa salamakuvauksessa (sivu 89) Kun SB-800:aa käytetään langattomana apusalamana, voit kytkeä äänimerkkitoiminnon päälle tai pois päältä. ON : Äänimerkit käytössä OFF : Äänimerkit pois Muut toiminnot Ei-TTL-automaattisalama (sivu 38) Ei-TTL-automaattisalaman asettaminen. AA : Automaattinen aukonsäätö A : Ei-TTL-automaattisalama Valmiustoiminto (sivu 21) Valmiustoiminnon käynnistymisviiveen säätäminen. AUTO : TTL-automaattisalaman kanssa yhteensopivilla kameroilla (sivu 8) SB-800 kytkeytyy pois päältä, kun kameran valotusmittari sammuu. 40 : 40 sek. 80 : 80 sek. 160 : 160 sek. 300 : 300 sek : Valmiustoiminto pois käytöstä 69

76 Käyttäjäasetukset Etäisyysmittayksikön valinta (m, ft) Etäisyysmittayksikön asettaminen nestekidenäyttöön joko metreiksi m tai jaloiksi ft. m: metrit ft : jalat Moottorizoomi (sivu 26) Moottoroitu zoomtoiminto, joka säätää välähdyspäätä automaattisesti, asetetaan joko päälle tai pois. OFF : Käytössä ON : Ei käytössä Zoompään asennon säätö, jos yhdysrakenteinen laajaskulmasovitin on vahingossa irronnut (sivu 117) On mahdollista säätää zoompään asennon säätö päälle tai pois päältä, jos yhdysrakenteinen laajakulmasovitin irtoaa vahingossa. ON-asetuksella zoompään asennon ilmaisin tai AUTO-ilmaisin (käytettäessä i-ttlyhteensopivaa COOLPIX-kameraa) on kehystetty. OFF : Manuaalinen säätö peruutettu ON : Manuaalinen säätö käynnistetty Nestekidenäytön valo (sivu 119) Nestekidenäytön valaisimen asettaminen käyttöön tai pois käytöstä. ON : Valo syttyy OFF : Valo ei syty Nestekidenäytön kirkkaus (sivu 119) Nestekidenäytön kirkkauden säätö. Kirkkausaste nähdään 9-portaisen graafisen ilmaisimen avulla. Säädä kirkkautta painamalla c tai d -painiketta. Laaja-alainen tarkennusapuvalo (sivu 62) Laaja-alaisen tarkennusapuvalon asettaminen käyttöön tai pois käytöstä. ON : Käytössä (AF-ILL näkyy nestekidenäytössä) OFF : Pois käytöstä (NO AF-ILL näkyy nestekidenäytössä) Salaman välähdyksen esto (sivu 62) SB-800:n asettaminen välähtämään tai sen estäminen. Kun asetus on OFF, SB-800 ei välähdä mutta laaja-alainen tarkennusapuvalo syttyy. ON : Salama välähtää OFF : Salama ei välähdä (AF-ILL ONLY näkyy nestekidenäytössä) 70

77 Kehittyneet toiminnot Tässä osassa kerrotaan SB-800:n kehittyneistä salamakuvaustekniikoista.

78 Yleistä monisalamakuvauksesta Monisalamakuvaus mahdollistaa valaistukseltaan luonnollisten kuvien ottamisen, koska useamman salaman käytöllä voidaan korostaa kohteen muotoa tai vähentää varjoja. Seuraavana on lueteltu mahdolliset kuvaustavat: Kuvaustapa Kehittynyt langaton valaistus (sivu 76) SU-4- orjasalamaohjaimen käyttäminen (sivu 84) Langallisten salamalaitteiden käyttäminen (sivu 90) Soveltuvat kameratyypit CLS-yhteensopivat kamerat Ei rajoituksia Ei rajoituksia (TTLmonisalamatoiminto ei ole mahdollista digitaalisten SLRkameroiden kanssa.) Eri monisalamakuvaustapoja ei voi käyttää samanaikaisesti. CLS-yhteensopivien Speedlight-salamalaitteiden käyttämistä monisalamakuvauksessa kutsutaan nimellä kehittynyt langaton valaistus. Aseta CLS-yhteensopivissa kameroissa ja digitaalisissa ei-cls-yhteensopivissa järjestelmäkameroissa pääsalaman tilaksi automaattinen aukonsäätö tai ei-ttlautomaattisalama SU-4-ohjatussa langattomassa monisalamatoiminnossa. Langallisessa monisalamakuvauksessa toiminnan on oltava käsisäädöllä M. t Pääsalamalaite ja apusalamalaitteet Soveltuvat Speedlight-mallit Vain ne, joissa on CLS kuten SB-800 sekä pää- että kaukosalamalaitteelle. Pääsalama: Langattomaan käyttöön sopivat Speedlightmallit, TTL-yhteensopivat salamat tai kameran yhdysrakenteiset Speedlightmallit. Apusalama: SB-23-mallia lukuunottamatta kaikki langattomaan käyttöön sopivat Speedlight-mallit tai SU-4- ohjaimeen kytketyt salamat. TTL-yhteensopivat Speedlightmallit. Speedlight-malleja SB-11, SB-14, SB-140 ja SB-21B ei voi käyttää kameran F-401 tai F-401s kanssa pää-tai apusalamana. Tässä ohjekirjassa kameraan kiinnitettyä tai suoraan johdolla (esim. SC-17, SC-28 tai SC-29) kytkettyä salamalaitetta kutsutaan pääsalamaksi. Kaikkia muita salamalaitteita kutsutaan apusalamoiksi. 72

79 Poista esisalamapeilaus aina käytöstä (TTL-monisalamakuvauksessa) Käytettäessä SU-4-laitetta tai johtoja poista pääsalaman esisalamapeilaus käytöstä seuraavilla tavoilla, koska esisalamapeilaus aiheuttaa virheelliset valotusarvot. SB-800 Aseta SU-4-:llä ohjattu langaton monisalamakuvaus. SB-80DX, SB-50DX Aseta toiminta langattomalle salamakuvaukselle. SB-800, SB-600, SB-80DX, Aseta salaman toiminta tavalliseen SB-50DX, SB-28, SB-28DX, SB-27,SB-26, SB-25 Sisäänrakennettu Speedlight (F80-sarja, F75-sarja, F70-sarja) TTL-tilaan. Kallista välähdyspäätä ylös. Käytä ei-cpu-objektiivia. Aseta valotustavaksi käsisäätö (M). v Huomattava kuvattaessa usealla salamalla (sekä langattomilla että langallisilla järjestelmillä) Vahinkovälähdysten välttämiseksi sammuta kamera ja kaikki salamalaitteet ennen pääsalaman kytkemistä kameraan. Käytettäessä automaattisella virrankatkaisulla varustettua Speedlight-salamaa apusalamana, aseta virrankatkaisu pois päältä tai säädä aika riittävän pitkäksi käyttäjäasetuksella. SB-800 n ja SB-80DX n valmiustila peruuntuu, kun taas SB-50DX n valmiustilan kesto pitenee noin tuntiin, kun ne säädetään langattomalle kaukosalamamuodolle. Aseta apusalaman valaisukulma suuremmaksi kuin kuvakulma riittävän valaistuksen saavuttamiseksi myös silloin, kun salama ei ole suunnattuna kohtisuoraan kohteeseen. (Kehittyneessä langattomassa valaistusjärjestelmässä zoom-välähdyspää asettuu automaattisesti arvoon 24 mm, paitsi valonhajotinta käytettäessä.) Mitä lähempänä kohde on, sitä laajempi valaisukulma tarvitaan. Salamavalon kirkkaus on kääntäen verrannollinen salamalaitteen ja kohteen välisen etäisyyden neliöön. Esimerkiksi, jos kohteen etäisyys salamasta A on 1 m ja etäisyys salamasta B on 2 m, salamalaitteiden kirkkaus yhteensä on: A : B = 1 2 : 2 2 = 1 : 4 (m) Eli salaman A valoteho on neljä kertaa (tai kaksi aukkoa) voimakkaampi kuin salaman B. Onnistuneen tuloksen saamiseksi on suositeltavaa ottaa koekuvia ennen tärkeiden tapahtumien kuvaamista. Lue aina käyttöohjeet ennen kameran ja Speedlight-salamalaitteiden käyttöönottoa. Kehittyneet toiminnot 73

80 Langaton monisalamakuvaus Lue seuraavat ohjeet ennen SB-800-salamalaitteen käyttämistä apusalamana kehittyneessä langattomassa valaistusjärjestelmässä ja SU-4-ohjaimen kanssa. Salaman asettelu kehittyneessä langattomassa valaistusjärjestelmässä Aseta kamera, pääsalama ja apusalamat kuvan osoittamalla tavalla. Alle 10 m Ryhmä C 30 rajoissa Suuntaa kaukosalamalaitteen valontunnistusikkuna pääsalamaan. Noin 5 7 m Ryhmä B 30 rajoissa Pääsalamalaite Noin 5 7 m Ryhmä A Nyrkkisääntönä on, että tehokas käyttöetäisyys pääsalaman ja apusalaman välillä on noin 10 m tai vähemmän edessä ja noin 5-7 m kummallakin sivulla. Ala vaihtelee hieman ympäristön valosta riippuen. Aseta kaikki samaan ryhmään asetetut apusalamat lähelle toisiaan. Katso sivulta 85 ohjeita koskien tehokasta pääsalaman ja apusalaman välistä käyttöetäisyyttä SU-4 tyyppisessä langattomassa monisalamakuvauksessa. v Pää- ja apusalamalaitteiden asetukset Aseta apusalama lähemmäs kohdetta kuin kamera, jolloin pääsalaman välähdys saavuttaa apusalaman valosensorin. Tämä on erityisen tarpeellista pidettäessä apusalamaa kädessä. Tiedonsiirto laitteiden välillä saattaa toimia puutteellisesti, jos pääsalaman ja apusalaman välissä on este. Huolehdi, ettei apusalaman välähdys osu suoraan tai epäsuorasti kameran linssiin TTLmittausta käytettäessä. Estä myös salamavalon pääsy pääsalaman valosensoriin ei-ttltoiminnolla. Muuten valotusmittaus ei toimi oikein. Käytettävien apusalamalaitteiden lukumäärälle ei ole rajoitusta. Pääsalaman valosensoriin osuva liika valo voi kuitenkin aiheuttaa toimintavirheitä. Käytännössä kehittyneessä langattomassa valaistusjärjestelmässä yhdessä ryhmässä käytettävien salamalaitteiden määrä pitäisi rajoittaa kolmeen laitteeseen. Käytä salamajalustaa AS-19 apusalaman suuntaamiseksi vakaasti. Koekäytä salamalaitteita asettelun jälkeen (sivu 20). 74

81 Salamajalustan käyttö Käytä AS-19-jalustaa apusalaman vakaaseen suuntaamiseen. Voit hyödyntää jalustaa myös käyttäessäsi Speedlight-salamaa apusalamana langallisessa monisalamakuvauksessa (sivu 90). Speedlight-kiinnityskengät salamalaitteille SB-15 ja SB-27 Speedlight-kiinnityskenkä (kaikille Speedlightsalamalaitteille, paitsi malleille SB-15 ja SB-27) Jalustakierre Kiinnitys salamajalustaan 1 Esimerkkikokoonpano SB-27-salamalla Kiinnitä SB-800 salamajalustaan samalla tavalla kuin kameran salamakenkään. Sama koskee irrotusta. Kehittyneet toiminnot FLASH READ t Apusalamalaitteiden vahinkovälähdysten estäminen Toimii vain SU-4 tyypin langattomalla monisalamalla Sulje salaman virta käytön jälkeen. Esim. staattisen sähkön aiheuttamat häiriöt voivat laukaista salaman vahingossa. Pitäessäsi apusalamaa kädessä paina SB-800:n muotoiluvalopainiketta/langattoman apusalaman peruutuspainiketta vahinkovälähdysten estämiseksi. SB-800 ei välähdä painettaessa kyseistä painiketta. 75

82 Salamakuvaus kehittyneellä langattomalla Käytettäessä salamalaitetta SB-800 CLS-yhteensopivien Nikon-kameroiden kanssa kehittynyt langaton valaistustoiminto on mahdollinen. Tässä tilassa salamalaitteet voi jakaa kolmeen ryhmään (A, B, C) ja asettaa jokaisen ryhmän sekä pääsalaman toimintatavan ja välähdystason korjauksen erikseen, jolloin saavutetaan automaattinen valaistuksen hallinta. SB-800-salamalaitteen asettaminen kehittyneeseen langattomaan valaistustilaan Voit asettaa SB-800-salaman kehittyneeseen langattomaan valaistustilaan käyttäjäasetuksella (sivu 67). Valitse käyttäjäasetustilassa MASTER SB-800-salaman asettamiseksi pääsalamaksi. LCD-näyttöön ilmestyy kuvake O. Valitse sarjasalamakuvauksessa MASTER (RPT) asennon MASTER asemesta. MASTER MASTER (RPT) Valitse käyttäjäasetustilassa REMOTE SB-800-salaman asettamiseksi apusalamaksi. LCD-näyttöön ilmestyy kuvake P. Katso sivulla 79 olevista ohjeista tietoja ryhmä- ja kanavanumeroiden asettamisesta kaukosalamayksiköille. Katso tietoja kaukosalamalaitteiden käytöstä kameran yhdysrakenteisen salaman säädön avulla komentomuodolla (D300, D200, D80 ja D70-sarjat) kameran käyttöohjeiden muokkaussäätöjä koskevan luvun kohdasta Yhdysrakenteinen salama - komentomuoto. 76

83 valaistusjärjestelmällä Kehittyneen langattoman valaistusjärjestelmän asetukset Käytä seuraavia asetuksia joko pää-tai apusalamalle. Asetus Salamalaite Huomattavaa Salamatila Pääsalamalaite Seuraavat viisi toimintatilaa ovat valittavissa: D : i-ttl-tila B(A) :Automaattinen aukonsäätö (ei-ttlautomaattisalama)* 1 G : Käsisäätöinen salama q : Sarjasalama : Salama ei käytössä Valitse apusalamien toimintatila pääsalamasta. Toimintatila voidaan asettaa itsenäisesti pääsalamalle ja jokaiselle apusalamaryhmälle* 2. Salaman Pääsalama Apusalamalaitteiden välähdystason automaattinen korjaus välähdystason voidaan myös asettaa pääsalamasta. Välähdystason korjaus automaattinen korjaus voidaan asettaa itsenäisesti pääsalamalle ja jokaiselle apusalamaryhmälle. Tiedonsiirtokanava* 3 Pää-ja apusalamalaitteet Valitse yksi neljästä kanavasta. Varmista, että sama kanava on valittuna sekä pää- että apusalamalaitteissa. Ryhmän nimi Apusalamat Enimmillään 3 ryhmää (A, B, C) *1 Kiinnitettäessä CPU-objektiivi CLS-yhteensopivaan kameraan, toimintatilaksi säätyy automaattinen aukonsäätö. Jos kameraan kiinnitetään ei-cpu-objektiivi, toimintatilaksi säätyy ei-ttl-automaattisalama. Tämä voidaan myös valita käyttäjäasetuksella. *2 Jos sarjavälähdysten määrä on säädetty päälaitteeseen, joko sarjasalamatila tai salaman peruutustila voidaan säätää kaukosalamaan pääsalamasta. *3 Jos toinen lähellä oleva kuvaaja käyttää kanssasi samanlaista kokoonpanoa, apusalamasi voivat välähtää tarkoituksettomasti. Käytä eri kanavaa tämän välttämiseksi. u Komentotoiminto Kehittyneiden langattomien valaistusjärjestelmien komentotoiminto mahdollistaa SB-800 toiminnan komentolaitteena langattoman monisalamakuvauksen aikana, jotta kaukosalamat välähtävät sen itsensä välähtämättä. Komentotoiminto käynnistetään asettamalla SB-800 pääsalamalaitteeksi ja säätämällä sen salamamuoto asentoon Salama ei käytössä (---). Tämä toiminto ei tavallisesti vaikuta kohteen oikeaan valotukseen, vaikkakin valotus saattaa muuttua, jos kohde on lähellä on säädetty suuri ISO-herkkyys. Jotta tätä tehosteta saadaan rajoitetuksi mahdollisimman paljon, heijasta valo kallistamalla tai kiertämällä SB-800:n välähdyspäätä. Kehittyneet toiminnot 77

84 Salamakuvaus kehittyneellä langattomalla valaistusjärjestelmällä Toimintatavan, välähdystason korjauksen ja kanavanumeron asettaminen pääsalamaan 1 Valitse M käyttäen g-painiketta. Paina sitten a-painiketta valitaksesi halutun toimintatavan Säädä e- ja f-painikkeilla välähdystason korjausarvoa. korjausarvoa voi säätää 1/3 valoarvon välein asteikolla 3,0 +3,0 EV. salaman välähdystasoa voi säätää asteikolla M1/1 M1/128 käsisäätötilassa G. Valitse A käyttäen g-painiketta. Paina sitten a-painiketta asettaaksesi apusalaman ryhmään A. jos pääsalaman toimintatavaksi on valittu sarjasalama, apusalamaa voidaan käyttää sarjasalama-asetuksella tai sen välähdys voidaan estää. Säädä kohdan 2 mukaan apusalaman välähdystason korjausarvot ryhmälle A. 5 6 Aseta kohtien 3 ja 4 mukaan apusalaman toimintatila ja välähdystason korjausarvot ryhmille B ja C. Valitse pääsalaman g-painikkeella kanavanumero ja aseta se käyttöön e- tai f-painikkeella. 78

85 Apusalamalaitteiden ryhmä- ja kanavanumeroiden asetus 1 Valitse g-painikkeella apusalaman kanavanumero. Aseta sitten e- tai f- painikkeella kanavanumero käyttöön. valitse sama kanavanumero kuin pääsalamassa. 2 Valitse g-painikkeella apusalaman ryhmä, aseta sitten e- tai f-painikkeella ryhmä käyttöön. sijoita keskenään samaan ryhmään apusalamat, joiden toimintatapa ja korjausarvot ovat samanlaisia. v Huomautuksia kameran sisäänrakennetun salaman käytöstä komentomuodolla Kamera Käytettävissä oleva sisäänrakennetun Käytettävissä oleva Käytettävissä salaman salamamuoto kanavanumero oleva ryhmä D300, D200, D80 TTL, M, -- (Salama peruutettu) 1-4 A, B D70-sarja (Salama peruutettu) 3 A u Sarjasalamatilan asetus Kun pääsalama on asetettu tilaan q (sarjasalama), aseta salamateho, taajuus (Hz) sarjavälähdysten lukumäärä per kehys. (Katso Sarjasalama q sivulta 48.) Salamateho Taajuus (Hz) Välähdysmäärä/kuva Paina painiketta g, jotta salamatehon ilmaisin valaistuu ja suurenna tai pienennä sitten arvoja painamalla painiketta e tai f. Paina painiketta g. Salamateho on säädetty, ja taajuusnäyttö valaistuu. Säädä taajuus ja sarjavälähdysten määrä per kehys toistamalla edellä mainitut toimenpiteet. Jos sarjavälähdysten määrä on säädetty päälaitteeseen, joko sarjasalamatila tai salaman peruutustila voidaan säätää kaukosalamaan pääsalamasta. Kehittyneet toiminnot 79

86 Salamakuvaus kehittyneellä langattomalla valaistusjärjestelmällä Esimerkkejä kehittyneestä langattomasta valaistuksesta Langaton monisalamakuvaus (kolme salamalaitetta) Kameraan kiinnitetty yksittäinen salama Pääsalama M valaisee kohteen kun taas apusalama A heijastuu katosta valaisten taustan ja tekee lopputuloksesta luonnollisesti valaistun. Apusalamassa B käytetään värisuodinta luomaan tulisijalle lämmin sävy. Kuvaustiedot kamera: D2H polttoväli: 25 mm pääsalama M: SB-800 (D-salama, +1/3 välähdystason korjausarvo) apusalama A: SB-800 (D-salama, +1/3 välähdystason korjausarvo) apusalama B: SB-800 (G-salama, 1/16 välähdystason) Apusalama B Apusalama A Pääsalama M Edellä olevasta esimerkistä on kerrottu yksityiskohtaisemmin oppaassa Kokoelma esimerkkikuvia. 80

87 1 Aseta kameran valotustavaksi aukon esivalintaautomatiikka (A). 2 Säädä kameraan kiinnitetyn SB-800-salaman langaton toimintatapa MASTER-asetukselle käyttäjäasetuksella (sivu 67). 3 Valitse M pääsalaman näyttöön g-painikkeella. Valitse sitten a-painikkeella D. 4 Valitse pääsalamaan e-painikkeella välähdystason korjausarvoksi +0,3. Kehittyneet toiminnot 5 Valitse A pääsalaman näyttöön g-painikkeella. Valitse sitten a-painikkeella apusalaman A toimintatilaksi D. 6 Valitse samoin pääsalamasta e-painikkeella apusalaman A välähdyksen korjausarvoksi +0,3. 81

88 Salamakuvaus kehittyneellä langattomalla valaistusjärjestelmällä 7 Valitse B pääsalaman näyttöön g-painikkeella. Valitse sitten a-painikkeella apusalaman B toimintatilaksi G. 8 Valitse samoin pääsalamasta f-painikkeella apusalaman B voimakkuudeksi 1/16. 9 Valitse pääsalaman näyttöön g-painikkeella kanavanumero. Valitse sitten e- tai f- painikkeella kanavanumeroksi Sijoittele apusalamat A ja B. Kytke virrat ja varmista valmiusvalojen syttyminen. käytä kolmijalkaa tai AS-19 -jalustaa apusalamalaitteiden sijoittelussa (sivu 75). 11 Aseta apusalamalaitteiden A ja B toimintatilaksi REMOTE. 12 Aseta apusalamalaitteiden A ja B kanavanumeroksi 1. varmista, että sama kanava on valittuna sekä pää-että apusalamalaitteissa. 82

89 13 Aseta apusalamalaitteiden A ja B ryhmä. aseta apusalama A ryhmään A ja apusalama B ryhmään B Varmista valmiusvalojen syttyminen kaikkiin käytettäviin salamalaitteisiin. Paina pääsalaman FLASH-painiketta toiminnan testaamiseksi. Pääsalama välähtää ensimmäisenä, sitten ryhmään A kuuluvat apusalamat ja seuraavaksi ryhmään B kuuluvat apusalamat. Jos jokin apusalama ei välähdä, siirrä kyseistä salamaa lähemmäksi kohdetta tai käännä sensoriikkunaa pääsalamaa kohti ja tee uusi testi. Muotoiluvalolla voit testata valaistusta ennen varsinaista kuvien ottamista (sivu 66). Varmista lopuksi aukko ja kuvausetäisyys kuten TTL-salamakuvauksessa. Tämän jälkeen voit kuvata. sivulla 17 on kerrottu TTL-salamakuvauksesta. salaman toiminnasta voidaan varmistua valmiusvalon tai äänimerkin avulla (sivu 89). Kehittyneet toiminnot 83

90 SU-4-ohjaimen käyttäminen monisalamakuvauksessa SU-4-ohjainta voi käyttää monisalamakuvauksessa kahdella tavalla: (1) A (automaattinen) -toiminnolla, jolloin langattomat apusalamat aloittavat ja lopettavat välähtämisen samanaikaisesti pääsalamalaitteen kanssa ja (2) M (käsisäätö) -toiminnolla, jolloin langattomat apusalamat vain aloittavat välähtämisen samanaikaisesti pääsalamalaitteen kanssa. Langattomaan monisalamakuvaukseen soveltuvia Speedlight-salamalaitteita voidaan käyttää joko pääsalamana tai apusalamana. TTL-yhteensopivia Speedlight-salamalaitteita voidaan käyttää pääsalamana. Jos tällaisia Speedlight-laitteita halutaan käyttää apusalamana, tarvitaan erillinen SU-4- orjasalamaohjain. Kameran yhdysrakenteinen Speedlight-salama voi myös toimia pääsalamana. Kaikki kamerat sopivat SU-4-kuvaukseen. SB-800-salamalaitteen käyttö langattoman SU-4-orjasalamaohjaimen kanssa Käyttääksesi SU-4-ohjainta yhdessä SB-800-salaman kanssa monisalamakuvauksessa aseta langaton salamakuvaustoiminto SU-4-tilaan käyttäjäasetuksella (sivu 67). Pääsalama ja apusalamalaitteet Aseta ensimmäiseksi SB-800-salaman langaton salamakuvaustoiminto SU-4-tilaan käyttäjäasetuksella, ja kiinnitä sitten salama kameraan. Kuvake O LCD-näytössä kertoo SB-800-laitteen toimivan pääsalamana. Jos salama irrotetaan kamerasta, kuvakkeeksi muuttuu automaattisesti P osoittamaan laitteen toimivan apusalamana. Huomattava pääsalamalaitteesta Kun SB-800 on asetettu pääsalamaksi, esisalamapeilaus peruuntuu automaattisesti. Muiden Speedlight-salamalaitteiden esisalamapeilaus on otettava pois käytöstä manuaalisesti. Seuraavat salaman toimintatilat ovat suositeltavia pääsalamalle. Kameraryhmä CLS-yhteensopivat kamerat Ei-CLS-yhteensopivat digitaaliset järjestelmäkamerat Ryhmiin I - VI kuuluvat kamerat Digitaaliset järjestelmäkamerat Filmipohjaiset järjestelmäkamerat Pääsalaman toimintatila Ei-TTL-salamatila (B tai A) TTL-tila ei ole mahdollinen vaikka kuvakkeet näkyvät painettaessa painiketta MODE. TTL-tila Ei-TTL-salamatila (B tai A) TTL-tila ei ole mahdollinen vaikka kuvakkeet näkyvät painettaessa painiketta MODE. TTL-tila 84

91 Apusalaman toimintatilan asettaminen 1 Irrota kamerasta SB-800-salamalaite, joka on asetettu SU-4-ohjattuun tilaan. FLASH READY 2 Apusalaman toimintatila vaihtuu automaattisen PA ja manuaalisen PM tilan välillä painettaessa a-painiketta. A (automaattinen)-toimintatila A (automaattinen)-asetuksella langattomat apusalamat aloittavat ja lopettavat välähdyksen samanaikaisesti pääsalamalaitteen kanssa. SB-800-laitteen valosensorin toimintaetäisyys on enimmillään noin 7 m. M (käsisäätö)-toimintatila M (käsisäätö)-asetuksella langattomat apusalamat vain aloittavat välähdyksen samanaikaisesti pääsalamalaitteen kanssa. SB-800-laitteen valosensorin toimintaetäisyys on enimmillään noin 40 m. Salaman voimakkuus voidaan säätää välillä M1/1 M1/128. Kehittyneet toiminnot 85

92 SU-4-ohjaimen käyttäminen monisalamakuvauksessa Langaton monisalamakuvaus toimintatilassa A (automatiikka) 1 Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). FLASH READY 2 Aseta kaikki Speedlight-laitteet pää- tai apusalamatoiminnolle. 3 Aseta kaikki pää- tai apusalamana käytettävät SB-800-laitteet SU-4-toimintatilaan. 4 Paina apusalaman a-painiketta A-toimintatilan aktivoimiseksi. 5 Aseta pääsalama D-tilaan Aseta Nikonin ei-cls-yhteensopivissa digitaalisissa järjestelmäkameroissa salaman toimintatilaksi automaattinen aukonsäätö tai ei-ttl-automaattisalama Tarkista aukko ja kuvausetäisyys kuten normaalisti automaattisessa TTLsalamakuvauksessa ja ota kuva. Katso tiedot automaattisesta TTL-salamasta sivulta 17. Katso sivuilta 38 ja 40 lisätietoa automaattisen aukonsäädön tai ei-ttl-automaattisalaman käytöstä ei-cls-yhteensopivissa digitaalisissa järjestelmäkameroissa. Salaman toiminta voidaan varmistaa valmiusvalon tai äänimerkin avulla (sivu 89).

93 Langaton monisalamakuvaus toimintatilassa M (käsisäätö) 1 Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). FLASH READY 2 Aseta kaikki Speedlight-laitteet pää- tai apusalamatoiminnolle. 3 4 Aseta kaikki pää- tai apusalamana käytettävät SB-800-laitteet SU-4-toimintatilaan. Paina apusalaman a-painiketta w-toimintatilan aktivoimiseksi. Kehittyneet toiminnot 5 Aseta pääsalaman toimintatilaksi käsisäätö. 6 Tarkista aukko ja kuvausetäisyys kuten normaalisti salaman käsisäädöllä. Ota sitten kuva. Katso lisätietoja salaman käsisäädöstä sivulta

94 SU-4-ohjaimen käyttäminen monisalamakuvauksessa t Salamatehon säätäminen apusalamalaitteissa w (käsisäätö)-toimintatilassa Salaman voimakkuuden säätäminen manuaalisesti Käytä seuraavaa kaavaa oikean voimakkuuden säätämiseksi apusalamalaitteessa, riippuen halutusta lopputuloksesta. GN = F x D missä GN on apusalaman ohjeluku (m), F on objektiivin aukko ja D on orjasalaman etäisyys kohteesta (m). Esimerkki: kun käytät ISO 100 herkkyyttä ja kuvaat kohdetta 2 metrin etäisyydeltä SB-800:n zoompään ollessa säädettynä 28 mm:n asentoon, aukolla f/4, GN = 4 x 2 = 8 (metreissä) Saadaksesi oikean valotuksen katso ohjelukutaulukkoa (sivu 45) ja säädä salamatehoksi M1/16. Katso kohta Aukon ja salamatehon määritys salaman käsisäädöllä (sivu 42). Salamatehon säätäminen ei-ttl-automaattisalamatilassa (A); käytettäessä ei-ttl-automaattisalaman kanssa yhteensopivaa Speedlight-salamalaitetta apusalamana kiinnitettynä SU-4-ohjaimeen Myös apusalama voidaan säätää ei-ttl-automaattisalamatilaan (A). Tällöin apusalama säätää salamatehon perustuen aukon suuruuteen sekä apusalamaan asetettuun ISO-herkkyyteen ja automaattisesti lopettaa välähdyksen samanaikaisesti pääsalamalaitteen kanssa (sivu 40). 1 2 Aseta apusalaman ISO-herkkyys kameraan asetettua arvoa vastaavaksi. Aseta sama aukko sekä objektiiviin että apusalamaan oikean valotuksen saavuttamiseksi. Halutusta lopputuloksesta riippuen voit yli- tai alivalottaa kuvaa aukkoa säätämällä. Edellinen asetus on käyttökelpoinen VAIN kun sekä pää- että apusalamat ovat suunnattuna samaan suuntaan. Kohdasta Aukon asettaminen ei-ttl-automaattisalamatilassa (sivu 41) saat lisätietoja. 88

95 Toiminnan varmistaminen langattomassa monisalamakuvauksessa käyttämällä valmiusvaloa tai äänimerkkiä Voit varmistua langattomassa monisalamakuvauksessa toiminnasta tarkistamalla valmiusvalon SB-800-laitteesta tai äänimerkistä kuvan ottamisen aikana ja sen jälkeen. SB-800:n äänimerkin käyttö langattomalla salamamuodolla Käytettäessä SB-800-laitetta apusalamana langattomassa monisalamakuvauksessa voit tarkkailla sen toimintaa kuuntelemalla äänimerkkiä (sivu 67). Toiminto voidaan asettaa päälle ja pois päältä käyttäjäasetuksella. Toiminnan varmistaminen langattomassa monisalamakuvauksessa käyttämällä valmiusvaloa tai äänimerkkiä Pääsalama Apusalama Valmiusvalo Valmiusvalo Äänimerkki Salaman tila Palaa Palaa Yksi piippaus Valmis välähtämään Palaa tai ei syty (ei vilku) Vilkkuu noin 3 sek. Palaa tai ei syty (ei vilku) Palaa tai ei syty (ei vilku) Vilkkuu noin 3 sek. Vilkkuu noin 3 sek. Kaksi piippausta Piippaa noin 3 sek. Piippaa noin 3 sek. Välähtänyt oikein Sekä pää- että apusalama ovat välähtäneet täydellä teholla ja valon määrä saattaa olla riittämätön oikeaan valotukseen. Käytä isompaa aukkoa ja kuvaa uudelleen. Apusalama on välähtänyt täydellä teholla ja valon määrä saattaa olla riittämätön oikeaan valotukseen. Valosensori ei ole pystynyt havaitsemaan, milloin välähdys tulee katkaista synkronissa pääsalaman kanssa, koska voimakas heijastus apusalamasta itsestään tai toisesta apusalamasta on osunut sen sensoriikkunaan. Muuta apusalaman suuntaa tai paikkaa ja kuvaa uudelleen. Kehittyneet toiminnot 89

96 Langallinen monisalamakuvaus SB-800-salamalaitetta voidaan käyttää langallisessa monisalamakuvauksessa yhdessä TTL-automaattisalaman kanssa yhteensopivien Speedlightsalamalaitteiden kanssa. Salamalaitteita SB-50DX ja SB-23 ei suositella käytettäväksi apusalamalaitteina, koska niiden automaattista virrankatkaisua ei saa asetettua pois päältä. Speedlight-salamalaitteita SB-11, SB-14, SB-140 ja SB-21B ei voi käyttää yhdessä kameran F-401 tai F-401s kanssa pää- tai apusalamana. Kaikki kamerat sopivat langalliseen monisalamakuvaukseen. Vain salaman käsisäätö on mahdollinen digitaalisten järjestelmäkameroiden ja i-ttlyhteensopivien COOLPIX-kameroiden kanssa. Johdoilla yhdistettävien salamalaitteiden enimmäismäärä Monisalamakuvauksessa, jossa johtojen kokonaispituus on 10 m, voidaan käyttää korkeintaan viittä salamalaitetta, pääsalama mukaan lukien. Varmista, että samanaikaisesti käytettävien salamalaitteiden kertoimien summa on korkeintaan 20 kuvattaessa 20 C :n lämpötilassa tai 13 kuvattaessa 40 C:n lämpötilassa. Jos mainittu jännitetaso ylittyy, et ehkä voi ottaa toista kuvaa ensimmäisen jälkeen. Katkaise virta kaikista laitteista ja vähennä salamalaitteiden määrää. Salamalaite SB-800, SB-80DX, SB-50DX, SB-30, SB-29, SB-29s, SB-28, SB-28DX, SB-27, SB-26, SB-25, SB-24, SB-22s, SB-14, SB-11, SB-140 Kerroin SB-23, SB-21, SB-17, SB-16, SB-15 4 SB-22 6 SB

97 Huomattava langallisessa monisalamakuvauksessa Lue aina kameran, Speedlight-laitteiden ja lisävarusteiden käyttöohjeet huolella. Katso TTL-monisalamakuvauksen järjestelmäkaaviota (sivu 94) ja tee liitännät kameroiden ja salamalaitteiden käyttöohjeiden mukaan. Käytä lisävarusteena saatavia TTL-johtoja SC-27, SC-26, SC-19 tai SC-18, kun liität SB-800:n useampaan kuin yhteen apusalamalaitteeseen. Käytä lisävarusteena saatavaa AS-10-monisalamasovitetta, jos apusalamalaitteissa ei ole monisalamaliitintä. Kiinnitä apusalama/-salamat jalustaan monisalamasovitteen AS-10 avulla. Aseta aina pääsalaman esisalamapeilaus pois käytöstä. Monisalamakuvaus, jossa käytetään johtoja, voidaan suorittaa kahdessa tilassa:(1) TTLmonisalamakuvauksena (2) käsisäätöisenä monisalamakuvauksena. Käsisäätöistä monisalamakuvausta ei suositella, koska oikeaa valotusta on vaikea saada. Käytä automaattista TTL-salamaa kameroilla, jotka ovat yhteensopivia automaattisen TTLsalamatoiminnon kanssa. Onnistuneen valotuksen saamiseksi on suositeltavaa ottaa koekuvia ennen tärkeiden tapahtumien kuvaamista. Kehittyneet toiminnot 91

98 Langallinen monisalamakuvaus TTL-monisalamakuvaus (ei mahdollista digitaalisilla järjestelmäkameroilla ja i-ttl-yhteensopivilla COOLPIX-kameroilla) 1 Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). 2 Kiinnitä pääsalama kameraan, kytke virta päälle ja aseta toimintatilaksi automaattinen TTLsalama. Esisalamapeilausta käyttävää toimintoa ei voi käyttää. FLASH READY 3 Käytettäessä TTL-monisalamatäsmäysjohto SC-27, SC-26, SC-19 tai SC-18, sammuta kaikki salamalaitteet ennen pääsalaman kytkemistä apusalamalaitteisiin. 4 Kytke virta kaikkiin apusalamalaitteisiin ja aseta niiden toimintatilaksi automaattinen TTL-salama. 5 Tarkista aukko ja kuvausetäisyys kuten normaalissa TTL-automaattisalamakuvauksessa ja ota kuva. Lue sivulta 17 tarkemmat tiedot automaattisesta TTLsalamatilasta. Kun salama on välähtänyt täydellä teholla ja kuva on saattanut alivalottua, SB-800:n valmiusvalo vilkkuu noin 3 sekuntia. Valitse seuraavaa kuvaa varten isompi aukko tai siirry lähemmäs kohdetta. 92

99 Monisalamakuvaus käsisäädöllä 1 Aseta kameran valotusmuodoksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). FLASH READY 2 Katkaise virta ja kiinnitä pääsalama kameraan. FLASH READY 3 4 Kytke pääsalama apusalamaan täsmäysjohdolla SC-11 tai SC-15 (saatavana lisävarusteena). Kytke virta kaikkiin salamalaitteisiin ja aseta kaikkien salamalaitteiden toimintatilaksi käsisäätö. SB-800:n, SB-80DX:n, SB-28:n jne. salamatehoa voidaan tarvittaessa säätää (sivu 43). Sarjasalama ei ole mahdollinen. Kehittyneet toiminnot 5 Tarkista aukko ja kuvausetäisyys kuten normaalisti salaman käsisäädöllä ja ota kuva. Lue sivulta 46 tarkemmat tiedot salaman käsisäädöstä. 93

100 TTL-monisalamakuvauksen järjestelmäkaavio 94 F6:lla ei ole mahdollista käyttää nopeaa FP-salamatäsmäystä ja FV-lukkotoimintoa samaan aikaan. Speedlight-salamalaitteita SB-11, SB-14, SB-140 ja SB-21B ei voi käyttää yhdessä F-401 tai F-401s-kameran kanssa pää-tai apusalamana. Filmipohjaiset CLSyhteensopivat järjestelmäkamerat F6 Ryhmä I F5 (DA-30:n/DP-30:n kanssa) F100 F90X F90-sarja F80-sarja F75-sarja F70-sarja F5 (DW-30:n/DW-31:n kanssa) Ryhmä II F4-sarja (DW-20:n/DW-21:n kanssa) F4-sarja (DA-20:n/DP-20:n kanssa) F65-sarja F-801s F-801 Pronea 600i Ryhmä III F-601, F-601M Ryhmä IV F60-sarja F50-sarja F-401x Ryhmä V F-501 F-401s F-401 F-301 Ryhmä VI FM3A, FA, FE2, FG Nikonos V Ryhmä VII F3-sarja SC-24 V-täsmäysjohto AS-17 SC-17/ 28 SB-16A SC-14 SC-23 SB-21B SB-17 Pääsalama SB-11 SB-16B SB-24 SB-25 SB-26 SB-21A SB-14 SB-140 SB-15 SB-20 SB-22 SB-22s SB-23 SB-27 SB-30 SB-50DX SB-28/ 28DX SB-29/29s SB-80DX SB-800 Välineet, joissa on tunnus, liitetään sivulla 95 olevaan välineeseen.

101 Apusalama SB-16B SB-24 SB-25 SB-26 SB-28/28DX SB-29/29s SB-80DX SB-800 AS-10 SB-11 SB-14 SB-140 SC-23 SC-18/26 (1,5 m) SC-19/27 (3 m) AS-10 SB-15 SB-20 SB-21B SB-22 SB-22s SB-27 SB-30 SC-18/26 SC-19/27 Kehittyneet toiminnot SB-16B SB-24 SB-25 SB-26 SB-28/ 28DX SB-29/29s SB-80DX SB-800 AS-10 SB-16A SB-17 SB-21A SC-18/26 SC-19/27 AS-11 AS-11 AS-11 Johtojen SC-18/26 tai SC-19/27 avulla monisalamakuvaukseen voidaan liittää viisikin salamalaitetta 10 m etäisyydelle. 95

102 Salamakuvaus digitaalisilla järjestelmäkameroilla SB-800-salamalaitteen mukana toimitettava värisuodinpakkaus sisältää kaksi suodinta: FL-G1 salamakuvaukseen loisteputkivalossa ja TN-A1 salamakuvaukseen hehku-/halogeenilamppuvalaistuksessa. Lisävarusteena on myös saatavana SJ-1-värisuodinsarja (sivu 112). Värisuodinten käyttö yhdessä digitaalikameroiden kanssa Tarkoitus Suodin Kameran valkotasapainon säätö Tasapainottaa salaman FL-G1 Loisteputki tuottaman valon vastaamaan loisteputkien tuottamaa valoa Tasapainottaa salaman tuottaman TN-A1 Hehkulamppu valon vastaamaan hehku- ja halogeenilampun tuottamaa valoa Luo mielenkiintoisia efektejä Valinnaiset Salama muuttamalla salaman tuottaman värisuotimet valon väriä 96 Salamavalon tasapainottaminen Ottaessasi digitaalikameralla kuvia loisteputkivalaistuksessa kameran valkotasapainosäätö asetuksella Flash, salaman valaisema pääkohde näyttää normaalilta. Tausta kuitenkin näyttää vihreältä. Käytä suodinta FL-G1 (vihreä) muuttamaan salaman tuottama valo loisteputkivaloa vastaavaksi ja aseta kameran valkotasapaino loisteputkelle sopivaksi. Samoin kuvatessasi salamalla hehkulamppuvalaistuksessa käytä TN-A1-suodinta ja säädä kameran valkotasapaino hehkulampulle sopivaksi. Soveltuu digitaalikameroille, joissa valkotasapaino on säädettävissä. SB-800- salamalaitteessa valkotasapainoa ei voi säätää. Valitse kamerasta soveltuva valkotasapainosäätö. Lisätietoja saat kameran käyttöohjeesta. Käyttäessäsi hehkulamppuvalaistuksessa kuvaamiseen tarkoitettua filmiä kamerassasi käytä TN-A1 (hehku-/halogeenilamppuvalolle) -suodinta saadaksesi parhaimman tuloksen. vhuomattava värisuodinten käytössä Värisuotimet kuluvat käytössä. Niiden haalistuessa liikaa tai turmeltuessa hanki uusi lisävarusteena saatava värisuodinpaketti SJ-1. Värisuotimet saattavat muuttaa muotoaan salaman tuottaman lämmön takia. Se ei kuitenkaan vaikuta niiden toimintaan. Älä käytä värisuotimia ottaessasi kuvia sarjasalamalla, koska ne saattavat mennä pilalle nopeasti pitempiaikaisen lämpöaltistuksen takia. Värisuotimien etu- ja takapuolilla ei ole eroa käytön kannalta. Vaikka puolten pinnat saattavat erota toisistaan, se ei vaikuta käyttöominaisuuksiin. Myöskään naarmut eivät vaikuta toimintaan. Suotimeen merkitty valotuksen korjausarvo on vain ohjeellinen. Ota koekuvia oikean valotuksen korjauksen määrittämiseksi. Puhdista pöly ja lika suotimelta pyyhkimällä kevyesti pehmeällä ja puhtaalla kankaalla.

103 ja värisuotimilla Värisuodinten käyttö 1 Taita värisuodin viivan kohdalta. 2 Työnnä värisuodin laajakulmasovittimen ja välähdyspään väliin. SHOOTING MENU White bal. Auto Incandescent Fluorescent Direct sunlight Flash Cloudy Shade 3 Säädä digitaalikameran valkotasapaino ja kuvaa. u Lisävarusteena saatava värisuodinpaketti SJ-1 Lisävarusteena saatava värisuodinpaketti SJ-1 sisältää kahdeksan erilaista värisuodinta valon värien tasapainottamiseen tai halutunvärisen valon tuottamiseen Speedlight-salamalaitteella. FL-G1 (loisteputkivalaistukseen) FL-G2 (loisteputkivalaistukseen) TN-A1 (hehku-/halogeenilamppuvalaistukseen) TN-A2 (hehku-/halogeenilamppuvalaistukseen) Sininen Keltainen Punainen Keltainen Neljällä viimeisellä suotimella säädä digitaalikamerasi valkotasapaino Flash -asentoon parhaan tuloksen saamiseksi. Kehittyneet toiminnot 97

104 Salamavalon heijastaminen Kun SB-800 on kiinnitetty kameran varusteluistiin, voit kallistaa tai kääntää salaman välähdyspäätä ja heijastaa valon katosta tai seinistä. Tämä tekniikka sopii käytettäväksi sisätiloissa, koska sillä saadaan ihmisistä luonnollisen näköisiä kuvia, joissa on pehmeät varjot. Vielä pehmeämmät varjot syntyvät Nikonin valonhajottimella. Epäsuora salama Tavallinen salama Kuvaustiedot: Kuvaustiedot: Kamera: D2H Kamera: D2H Polttoväli: 60 mm Polttoväli: 60 mm Salamalaite: SB-800 asetettuna Salamalaite: SB-800 asetettuna D-tilaan D-tilaan Aukko: f/8 Aukko: f/9 Kuvausetäisyys: n. 4 m Kuvausetäisyys: n. 4 m Katso lisätietoja edellä mainituista esimerkeistä kirjasesta Kokoelma esimerkkikuvia. Välähdyspään kallistaminen 90 Kallista välähdyspäätä vähintään ylöspäin heijastaaksesi valon katosta. Varmista, että salama ei valaise kohdetta suoraan. Parhaat tulokset saadaan, kun välähdyspää on 1-2 m päässä heijastavasta pinnasta. 98

105 1 Aseta kameran valotustavaksi aukon esivalintaautomatiikka (A) tai käsisäätö (M). 2 Aseta kameran mittausjärjestelmäksi matriisimittaus Y tai keskustapainotteinen mittaus W. 3 Aseta salamatilaksi TTL-salama, automaattinen aukonsäätö tai ei-ttl-automaattisalama. 4 Aseta kameran aukko. Katso ohjeet aukon asettamisesta sivulta 100. Kehittyneet toiminnot 5 Säädä välähdyspään asento. 6 Tarkista, että valmiusvalo palaa ja ota kuva. Kun salama on välähtänyt täydellä teholla ja kuva on saattanut alivalottua, SB-800:n valmiusvalo vilkkuu noin 3 sekuntia. Valitse seuraavaa kuvaa varten isompi aukko tai siirry lähemmäs kohdetta. 99

106 Salamavalon heijastaminen Aukon asettaminen Salamavalon heijastuksessa valoa menee jonkin verran hukkaan verrattuna normaaliin salamakuvaukseen, jossa välähdyspää on asetettu suoraan eteenpäin vaakatasoon. Lisää valotusta 2 tai 3 aukkoa. Kuvausetäisyyden ilmaisin katoaa SB-800:n näytöstä, jos välähdyspää säädetään muuhun asentoon kuin vaakatasoon suoraan eteenpäin. Tarkista ensin kuvausetäisyys ja aukko välähdyspään ollessa normaalissa asennossa. Aseta tämä aukko kameraan ja säädä sitten välähdyspää sopivaan heijastusasentoon. Kun käytät ei-ttl-automaattisalamaa, aseta sama aukko SB-800:aan. Välähdyspään säätö SB-800:n välähdyspää kallistuu ja kiertyy kuvien osoittamalla tavalla, kun kallistuksen/kierron lukituksen vapautuspainiketta pidetään alhaalla. Säädä välähdyspää haluamaasi asentoon Välähdyspään kallistus- ja kiertokulmat SB-800:n välähdyspää kallistuu 90 ylös ja 7 alas. Se kääntyy vaakatasossa 180 vasemmalle ja 90 oikealle. Aseta välähdyspää johonkin pykälöityyn asentoon. Kun otat lähikuvia salamalla, kallista välähdyspäätä 7 alas (sivu 102). Heijastavan pinnan valinta Kun otat värikuvia, valitse valon heijastamiseen valkoinen tai voimakkasti heijastava pinta. Muuten kuvista saattaa tulla heijastavan pinnan värisiä

107 u Yhdysrakenteisen heijastuslevyn käyttö Käytä SB-800:n yhdysrakenteista heijastuslevyä salamavalon heijastukseen. Näin luot kohteen silmiin valonpilkkeen, joka saa silmät näyttämään elävämmiltä. Vedä laajakulmasovitin esiin kuvien osoittamalla tavalla. Pitele heijastuslevyä ja työnnä laajakulmasovitin takaisin paikalleen välähdyspään sisään. Kallista välähdyspäätä 90 ylös saadaksesi tehokkaamman vaikutuksen. u Kuvaaminen Nikonin valonhajottimen avulla Kun salamalaitteen mukana toimitettu valonhajotin kiinnitetään välähdyspäähän, heijastettua salamavaloa voidaan hajottaa entisestään. Hajotin tuottaa hyvin pehmeän valaistuksen ja poistaa varjot käytännössä kokonaan. Hajottimen vaikutus on sama niin pysty- kuin vaakakuvissa. Yleensä saadaan hyviä tuloksia, kun välähdyspäätä kallistetaan 60 ylös. Kun yhdysrakenteista laajakulmasovitinta ja hajotinta käytetään yhdessä, saadaan kaikkein pehmein valo (sivu 104) Kehittyneet toiminnot Nikonin valonhajotin kiinnitettynä salamaan Nikonin valonhajotinta ei käytetä Kiinnitä valonhajotin kuvan osoittamalla tavalla. Zoompään asennoksi säätyy automaattisesti 14 mm. 101

108 Lähikuvaus salamalla SB-800-salamalla voidaan ottaa lähikuvia, kun salamaan kiinnitetään yhdysrakenteinen laajakulmasovitin. Se hajottaa salamavaloa ja pehmentää varjoja. Lähikuvista saadaan luonnollisemman näköisiä, kun SB-800-salamaa käytetään kamerasta irrallaan. Käytä laajakulmasovitinta, kun otat lähikuvia salamalla. Katso, ettei objektiivin putki estä salamaa valaisemasta kohdetta, kun kuvaukseen käytetään pitkäpolttovälistä objektiivia. Lähikuvauksessa voi syntyä vinjetointia johtuen valaistustilanteesta, objektiivista, polttovälistä tms. Suosittelemme, että otat harjoituskuvia ennen varsinaista kuvaamista. Salamakuvaus kahdella salamalla (valo on heijastettu sivulta ja ylhäältä) Salamakuvaus yhdellä kameraan kiinnitetyllä salamalaitteella Kuvaustiedot: Kuvaustiedot: Kamera: D2H Kamera: D2H Polttoväli: 105 mm Polttoväli: 105 mm Pääsalama: SB-800 asetettuna Pääsalama: SB-800 asetettuna D-tilaan D-tilaan Apusalama: SB-800 asetettuna Aukko: f/10 D-tilaan Aukko: f/22 Kuvausetäisyys: n. 1 m Kuvausetäisyys: n. 1 m Ylhäältä Pääsalama Apusalama Esimerkki lähikuvauksesta kahdella salamalla Kahden salaman tuottama sivu- ja ylävalo korostaa pienen kohteen ääriviivoja. Sivulta tuleva heijastettu valo pehmentää varjoja. 102 Käytä joko mallia SC-29, SC-28 tai SC-17. Lisätietoja edellä mainitusta esimerkistä löydät erillisestä kirjasesta Kokoelma esimerkkikuvia.

109 1 Aseta kameran valotustavaksi aukon esivalintaautomatiikka (A) tai käsisäätö (M). 2 Aseta kameran mittausjärjestelmäksi matriisimittaus Y tai keskustapainotteinen mittaus W. 3 Aseta SB-800:n salamatilaksi automaattinen TTL-salama. 4 Sijoita yhdysrakenteinen laajakulmasovitin välähdyspään yläpuolelle. Säädä välähdyspää 14 mm:n tai 17 mm:n asentoon painamalla c tai d-painiketta. Kehittyneet toiminnot 7 5 Kallista välähdyspäätä 7 alaspäin. Tällä asetuksella kohteen alaosa valottuu kunnolla lähikuvauksessa, jossa käytetään vain yhtä kameraan kiinnitettyä salamalaitetta. Alaviivan alla näkyy katkoviiva, kun välähdyspää on tässä asennossa. 6 Tarkista, että valmiusvalo palaa ja ota kuva. Kun salama on välähtänyt täydellä teholla ja kuva on saattanut alivalottua, SB-800:n valmiusvalo vilkkuu noin 3 sekuntia. Valitse seuraavaa kuvaa varten isompi aukko tai siirry lähemmäs kohdetta. 103

110 Lähikuvaus salamalla Yhdysrakenteisen laajakulmasovittimen asetus ja välähdyspään säätö 1 Vedä laajakulmasovitin varovasti esiin ja aseta se välähdyspään yläpuolelle. Työnnä heijastuslevy takaisin välähdyspään sisään. 2 Aukon asettaminen Säädä välähdyspää 14 mm:n tai 17 mm:n asentoon painamalla c tai d-painiketta. Kun laajakulmasovitin on asetettu välähdyspäähän, moottorizoomi ei toimi ja välähdyspää on 14 tai 17 mm:n asennossa. Kun haluat säätää zoompään asentoa, mene käyttäjäsäätöhin ja kohtaan Zoompään asennon säätö, jos yhdysrakenteinen laajakulmasovitin on vahingossa irronnut (sivu 67). Kun asetat laajakulmasovittimen takaisin välähdyspään sisään, nosta sovitinta ja työnnä se pohjaan asti. Laske aukko oheisen kaavan ja taulukon mukaan. Suosittelemme, että asetat laskettua arvoa pienemmän aukon. ISO-herkkyys Kerroin (m) 1, ,6 5,6 aukko kerroin/salaman ja kohteen välinen etäisyys Esimerkki: Kun kohde on 0,5 m päässä, herkkyys on ISO 100 ja laajakulmasovitin on käytössä, suositeltava aukko on: aukko 2/0,5 = 4 (metriä) Sinun tulisi siis käyttää aukkoa f/4 tai pienempää aukkoa, esimerkiksi aukkoa f/5,6 tai f/8. 104

111 u Kun kuvauskohde on lähempänä kuin 0,6 metriä Kohde ei valotu riittävästi, kun SB-800 on kiinnitetty kameraan. Sijoita SB-800- salama kamerasta erilleen TTL-johdon avulla. A B Käytä joko mallia SC-29, SC-28 tai SC-17. Oikeaa valotusta ei ehkä saada Do-tilassa esisalamapeilauksella, kun SB-800:aa käytetään D/G-sarjan CPU-objektiivin kanssa, koska objektiivi välittää etäisyystietoa valotuksen ohjausta varten. Tässä tapauksessa kamera (A) ja SB-800 (B) tulee sijoittaa yhtä kauas kohteesta. F5-kameroilla, joissa on suurentava etsin DW-30 tai DW-31, ja F4-kameroilla, joissa on suurentava etsin DW-20 tai DW-21, liitäntä tapahtuu lisävarusteena saatavan TTL-johdon SC-24 avulla SC-17:n sijasta. Kehittyneet toiminnot 105

112 Salamakuvaus 1/300 sekunnin TTL-täsmäyksellä (vain F5) Pisintä kuvausetäisyyttä ei voi nähdä SB-800:n nestekidenäytöstä. Laske etäisyys zoompään asennon mukaan käyttämällä ohjelukutaulukkoa ja laskukaavaa apuna. D (pisin salamakuvausetäisyys) = ohjeluku/aukko (f/arvo) Ohjeluku (m) 1/300 sekunnin TTL-täsmäyksellä ISO- Zoompään asento (mm) herkkyys ,5 3 3,5 3,5 5, , ,6 4, ,8 8,5 9,9 11,4 12,8 13,5 14, ,4 9,8 9,8 15,4 16,8 19,6 22,4 25,2 26, ,8 19,6 19,6 30,8 33,6 39,2 44,8 50,4 53, Salamaan on kiinnitetty Nikonin valonhajotin ja laajakulmasovitin on käytössä 2 Salamaan on kiinnitetty Nikonin valonhajotin 3 Laajakulmasovitin on käytössä Kun kuvataan esimerkiksi ISO 100-herkkyydellä, 35 mm:n zoompääasennossa ja aukolla f/5,6: D = 14/5,6 = 2,5 (metriä) (pisin salamakuvausetäisyys) 106
