1 Fi Salamalaite automaattiseen tarkennukseen SB-600 SB-600 (Fi) Käyttöohje

2 Turvallisuuden vuoksi Pyydämme lukemaan seuraavat turvallisuutta varten olevat huomautukset huolellisesti läpi ennen laitteen käytön aloittamista, jotta saadaan varmistettua Nikon-tuotteen oikea ja turvallinen käyttö ja estettyä sen vahingoittuminen tai käyttäjän tai muiden loukkaantuminen. Säilytä nämä turvaohjeet laitteen lähellä, jotta käyttäjän on helppoa tarvittaessa katsoa niistä ohjeita. Tässä käyttöohjeessa turvaohjeet on merkitty seuraavin tunnuksin: Tällä tunnuksella merkittyjen ohjeiden noudattamatta jättäminen saattaa aiheuttaa henkilövamman tai kuoleman VAROITUS ja omaisuusvahinkoja. Tällä tunnuksella merkittyjen ohjeiden noudattamatta jättäminen saattaa aiheuttaa HUOMAUTUS omaisuusvahinkoja. Erillisen keräyksen merkki Euroopan maissa Tämä merkki osoittaa, että tuote kerätään erikseen. Seuraavat maininnat koskevat vain eurooppalaisia käyttäjiä. Tämä tuote kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä tuotetta talousjätteiden mukana. Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta. i

3 VAROITUKSIA salamalaitteille 1 Jos syövyttävää nestettä vuotaa paristoista ja pääsee silmiin, huuhtele silmät välittömästi juoksevalla vedellä ja mene heti lääkäriin. Silmät saattavat vahingoittua vakavasti, jos hoitoa ei saada välittömästi. 2 Jos syövyttävää nestettä vuotaa paristoista ja sitä pääsee iholle tai vaatteille, pese heti juoksevalla vedellä. Jos nestettä jää iholle pitkäksi aikaa, iho saattaa vaurioitua. 3 Älä koskaan yritä purkaa salamalaitetta erillisiin osiin tai korjata sitä itse, sillä siitä saattaa aiheutua sähköisku tai laite saattaa mennä epäkuntoon, mikä saattaa aiheuttaa loukkaantumisen. 4 Jos salamalaite putoaa ja vahingoittuu, älä kosketa näkyvissä olevia sisäisiä metalliosia. Tällaiset osat, erityisesti salamalaitteen kapasitaattori ja siihen liittyvät osat, saattavat olla suuren varauksen alaisia ja jos niitä kosketaan, seurauksena saattaa olla sähköisku. Kytke virta irti tai ota paristot pois, varo koskettamasta laitteen sähköosia ja vie salamalaite paikalliselle Nikon-jälleenmyyjälle tai valtuutettuun huoltamoon korjattavaksi. 5 Jos huomaat kuumuutta, savua tai palaneen hajua, lopeta käyttö välittömästi ja ota paristot pois, jotta saadaan estettyä laitteen syttyminen palamaan tai sulaminen. Anna salamalaitteen jäähtyä riittävästi niin että paristot voidaan ottaa turvallisesti pois. Vie laite sitten paikalliselle Nikonjälleenmyyjälle tai valtuutettuun huoltamoon korjattavaksi. 6 Salamalaitetta ei saa koskaan upottaa mihinkään nesteeseen eikä altistaa sateelle, suolavedelle tai kosteudelle ellei sitä ole suojattu hyvin kastumiselta tai kosteudelta. Vedenalaista käyttöä varten tarvitaan erityinen vesitiivis kotelo. Jos vettä tai kosteutta pääsee laitteen sisään, se saattaa aiheuttaa laitteen syttymisen palamaan tai sähköiskun. Tällaisessa tapauksessa on heti irrotettava paristot salamalaitteesta ja vietävä laite paikalliselle Nikon-jälleenmyyjälle tai valtuutettuun huoltamoon korjattavaksi. Huom: Kastuneiden elektroniikkalaitteiden korjaus on yleensä kallista. 7 Älä käytä laitetta helposti syttyvien tai räjähtävien kaasujen lähettyvillä. Jos salamalaitetta käytetään paikoissa, joissa on helposti syttyviä tai räjähtäviä kaasuja, mukaan lukien propaani, bensiini ja pöly, seurauksena saattaa olla tulipalon syttyminen 8 Älä käytä salamaa suoraan liikkuvassa autossa olevan ajajan kuvaamiseen, sillä se saattaa heikentää tilapäisesti kuljettajan näköä ja aiheuttaa liikenneonnettomuuden. 9 Älä laukaise salamaa suoraan kenenkään silmiin pieneltä etäisyydeltä, sillä se saattaa vahingoittaa verkkokalvoa. Älä koskaan laukaise salamaa alle 1 metrin etäisyydeltä pienistä lapsista. Salamalaitteen esittely ii

4 Turvallisuuden vuoksi 10 Älä laukaise salamaa, kun salamapää koskettaa jotakin henkilöä tai esinettä. Tällainen käyttö saattaa aiheuttaa palovammoja ja/tai vaatteiden syttymisen palamaan salaman laukaisun aiheuttamasta kuumuudesta. 11 Pidä pienet varusteosat poissa lasten lähettyviltä, jotta lapset eivät vahingossa pane niitä suuhunsa ja nielaise niitä. Jos lapsi vahingossa nielaisee jonkin varusteen osista, ota heti yhteys lääkäriin. 12 Käytä tässä käyttöohjeessa mainittuja paristoja. Muut kuin teknisissä tiedoissa mainitut paristot saattavat aiheuttaa syövyttävän nesteen vuotamista, ne saattavat räjähtää, syttyä palamaan tai muulla tavalla toimia epätyydyttävästi. 13 Älä käytä yhdessä erityyppisiä, eri valmistajan tai uusia ja vanhoja paristoja, sillä paristoista saattaa vuotaa syövyttävää nestettä, ne saattavat räjähtää tai syttyä palamaan. Kun laitteessa käytetään useampaa kuin yhtä paristoa, käytä aina samaan aikaan ostettuja samanlaisia paristoja. 14 Sellaisia paristoja, joita ei voi ladata kuten mangaani, alkali-mangaani ja litiumparistoja, ei saa koskaan ladata paristolaturissa, sillä niistä saattaa vuotaa syövyttävä nestettä, ne saattavat räjähtää tai syttyä palamaan. 15 Kun käytetään tavallisen kokoisia (AA, AAA, C, D) tai muita ladattavia paristoja kuten NiCD ja Ni-MH paristoja tai kun niitä ladataan, käytä pariston valmistajan ilmoittamaa laturia ja lue käyttöohjeet huolellisesti. Älä lataa näitä paristoja niin, että niiden liittimet ovat väärin päin laturissa tai ennen kuin paristot ovat jäähtyneet riittävästi, sillä niistä saattaa vuotaa syövyttävää nestettä, ne saattavat rääjähtää tai syttyä palamaan. Sama huomautus koskee myös kuvauslaitteen valmistajan mahdollisesti toimittamien ladattavien paristojen käyttöä. HUOMAUTUKSIA salamalaitteille 1 Älä kosketa salamalaitetta märin käsin, sillä se saattaa aiheuttaa sähköiskun. 2 Pidä salamalaite poissa lasten läheisyydestä, jotta he eivät pane laitetta suuhunsa eivätkä pääse koskettamaan laitteen vaarallisia osia, sillä se saattaa aiheuttaa sähköiskun. 3 Älä kolhi laitetta, sillä se saattaa aiheuttaa laitteen epäkuntoon menemisen, josta saattaa olla seurauksena räjähtäminen tai palamaan syttyminen. 4 Älä koskaan puhdista laitetta aktiivisilla aineilla kuten maalitinnerillä tai bensiinillä tai maalinpoistoaineella äläkä koskaan pane laitetta säilöön sellaiseen paikkaan, jossa on kemikaaleja kuten kamferia tai naftaliinia, sillä muovikotelo saattaa vahingoittua ja aiheuttaa tulipalon syttymisen tai sähköiskun. iii

5 5 Ota paristot pois ennen kuin laite pannaan säilöön pitkäksi aikaa, jotta saadaan estettyä laitteen syttyminen palamaan ja syövyttävän nesteen vuotaminen. VAROITUKSIA paristoille 1 Älä koskaan kuumenna paristoja tai heitä niitä tuleen, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. 2 Älä oikosulje paristoja äläkä pura niitä erillisiin osiin, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. 3 Älä käytä yhdessä erityyppisiä, eri valmistajien tai uusia ja vanhoja paristoja, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. 4 Älä aseta paristoja väärin päin, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. Vaikka vain yksi paristo olisi asetettu väärinpäin, se aiheuttaa salamalaitteen epäkuntoon menemisen. 5 Käytä aina paristojen valmistajan suosittamaa laturia, jotta saadaan estettyä syövyttävän nesteen vuotaminen paristoista, kuumuuden syntyminen ja räjähdys. 6 Älä kanna tai pane paristoja säilöön yhdessä metalliesineiden kuten kaulaketjujen tai hiuspinnien kanssa, koska tällaiset materiaalit saattavat aiheuttaa paristojen oikosulun, joka taas johtaa syövyttävän nesteen vuotamiseen paristoista, kuumuuden syntymiseen tai räjähdykseen. Lisäksi varsinkin kun kannat monia paristoja, sijoita ne huolellisesti koteloon, joka estää paristojen liittimiä koskettamasta toisiaan, koska erimerkkiset liittimet koskettavat toisiaan, paristot saattavat mennä oikosulkuun, josta voi aiheutua paristojen vuotamista, kuumuuden syntymistä tai räjähdys. 7 Jos syövyttävää nestettä vuotaa paristoista ja sitä pääsee silmiin, huuhdo silmät heti juoksevalla vedellä ja mene lääkäriin. Silmät saattavat vahingoittua vakavasti, jos hoitoa ei saada nopeasti. 8 Jos syövyttävää nestettä vuotaa paristoista ja sitä pääsee iholle tai vaatteille, pese heti juoksevalla vedellä. Jos ainetta on iholla pitkään, iho saattaa vahingoittua. 9 Noudata aina paristoihin merkittyjä varoituksia ja ohjeita, jotta saadaan estettyä syövyttävän nesteen vuotaminen paristoista, kuumuuden kertyminen ja tulipalon syttyminen. Salamalaitteen esittely iv

6 Turvallisuuden vuoksi 10 Käytä aina näissä käyttöohjeissa mainittuja paristoja, jotta saadaan estettyä syövyttävän nesteen vuotaminen paristoista, kuumuuden kertyminen ja tulipalon syttyminen. 11 Älä avaa paristojen ympärillä olevaa koteloa äläkä koskaan käytä sellaista paristoa, jonka kotelo on rikkinäinen, koska tällaisista paristoista saattaa vuotaa syövyttävää nestettä, ne saattavat synnyttää kuumuutta ja räjähtää. 12 Pidä paristot poissa lasten ulottuvilta, jotta lapset eivät pääse vahingossa nielaisemaan paristoja. Jos lapsi vahingossa nielaisee pariston, hänet on vietävä välittömästi lääkäriin. 13 Paristoja ei saa upottaa veteen eikä altistaa sateelle tai suolavedelle ellei niitä ole asianmukaisesti suojattu märältä ympäristöltä. Jos paristoihin pääsee vettä, niistä saattaa vuotaa syövyttävää nestettä tai ne saattavat synnyttää kuumuutta. 14 Älä käytä sellaista paristoa, jossa on jotakin epätavallista, kuten esim. värin tai muodon muutoksia. Sellaisista paristoista saattaa vuotaa syövyttävää nestettä tai ne saattavat synnyttää kuumuutta. 15 Lopeta ladattavien paristojen lataaminen, jos huomaat ettei lataus lopu ilmoitetussa ajassa, jotta saadaan estettyä syövyttävän nesteen vuotaminen ja kuumuuden syntyminen. 16 Kun kierrätät paristoja tai hävität ne, eristä niiden liittimet teipillä. Jos pariston positiivinen ja negatiivinen liitin menevät oikosulkuun metalliesineen koskettamisen jälkeen, seurauksena saattaa olla tulipalon syttyminen, kuumuuden syntyminen ja räjähdys. Hävitä käytetyt paristot paikallisten määräysten mukaisesti. 17 Sellaisia paristoja, joita ei ole suunniteltu ladattaviksi, ei saa koskaan ladata paristolaturissa, sillä niistä saattaa vuotaa syövyttävä nestettä tai ne saattavat synnyttää kuumuutta. 18 Ota kuluneet paristot heti pois laitteesta, sillä niistä saattaa vuotaa syövyttävää nestettä, ne saattavat synnyttää kuumuutta tai räjähtää. HUOMAUTUS paristoille Älä heitä tai kolhi paristoja, sillä se saattaa aiheuttaa syövyttävän nesteen vuotamista paristoista, synnyttää kuumuutta tai aiheuttaa räjähdyksen. v

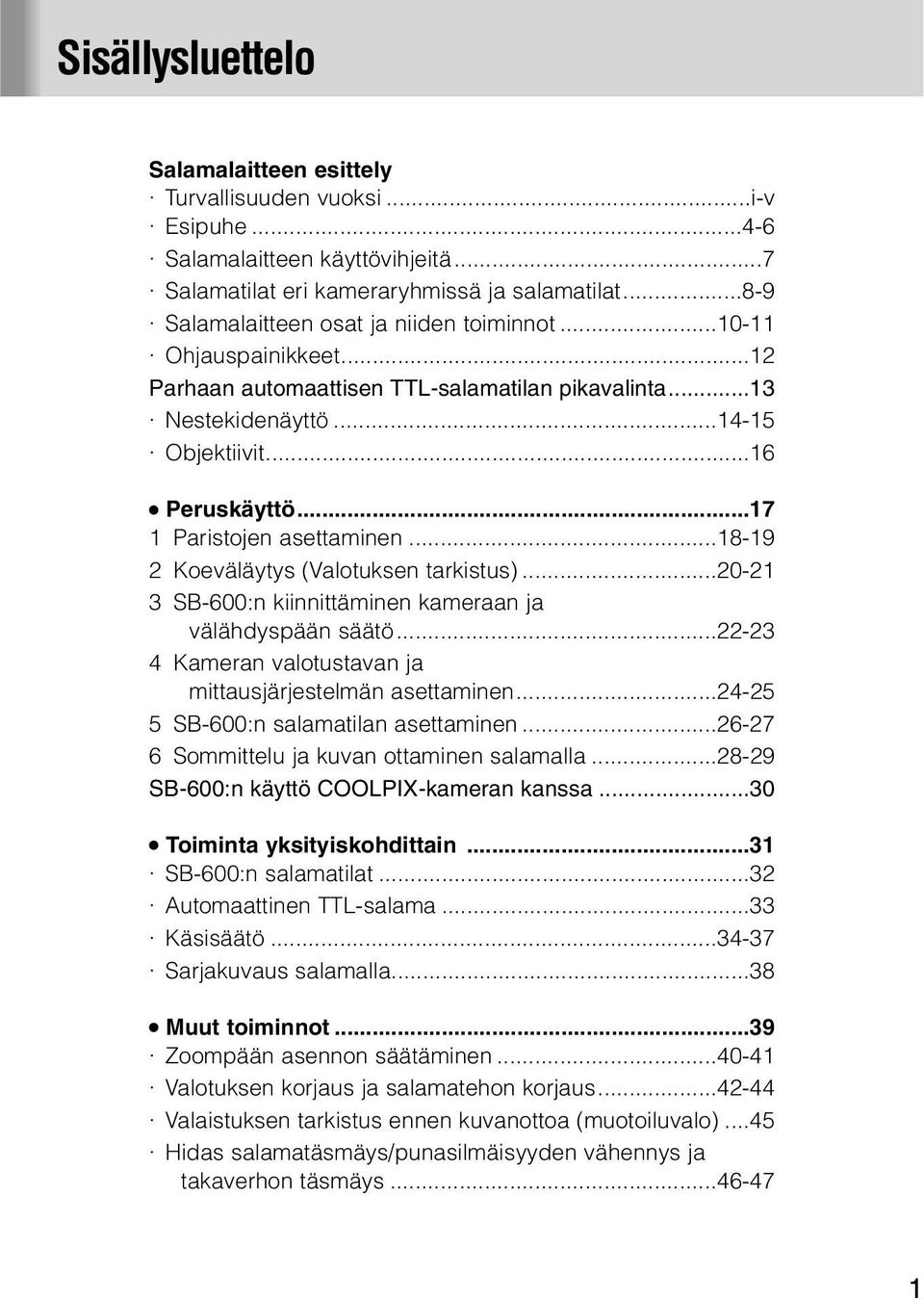

7 Sisällysluettelo Salamalaitteen esittely Turvallisuuden vuoksi...i-v Esipuhe Salamalaitteen käyttövihjeitä...7 Salamatilat eri kameraryhmissä ja salamatilat Salamalaitteen osat ja niiden toiminnot Ohjauspainikkeet...12 Parhaan automaattisen TTL-salamatilan pikavalinta...13 Nestekidenäyttö Objektiivit...16 Peruskäyttö Paristojen asettaminen Koeväläytys (Valotuksen tarkistus) SB-600:n kiinnittäminen kameraan ja välähdyspään säätö Kameran valotustavan ja mittausjärjestelmän asettaminen SB-600:n salamatilan asettaminen Sommittelu ja kuvan ottaminen salamalla SB-600:n käyttö COOLPIX-kameran kanssa...30 Toiminta yksityiskohdittain...31 SB-600:n salamatilat...32 Automaattinen TTL-salama...33 Käsisäätö Sarjakuvaus salamalla...38 Muut toiminnot...39 Zoompään asennon säätäminen Valotuksen korjaus ja salamatehon korjaus Valaistuksen tarkistus ennen kuvanottoa (muotoiluvalo)...45 Hidas salamatäsmäys/punasilmäisyyden vähennys ja takaverhon täsmäys

8 Sisällysluettelo Automaattinen nopea FP-salamatäsmäys (koskee yhteensopivia kameroita) Salamavalotuksen lukitus (koskee yhteensopivia kameroita)...50 Salamakuvaus automaattitarkennuksella hämärässä Käyttäjäasetukset Kehittyneet toiminnot...57 Yleistä monisalamakuvauksesta Langaton monisalamakuvaus Salamakuvaus kehittyneessä langattomassa valaistustilassa Langattoman monisalamatoiminnon tarkistaminen valmiusvalosta tai merkkiäänestä...67 Langallinen monisalamakuvaus TTL-monisalamakuvauksen järjestelmäkaavio Salamavalon heijastaminen Lähikuvaus salamalla Salamakuvaus 1/300 sekunnin TTL-täsmäyksellä (vain F5)...78 Lisätiedot...79 SB-600:n automaattiset TTL-salamatilat Lisävarusteet Salamalaitteen hoito...85 Paristoista...86 Vian määritys Tekniset tiedot Hakemisto

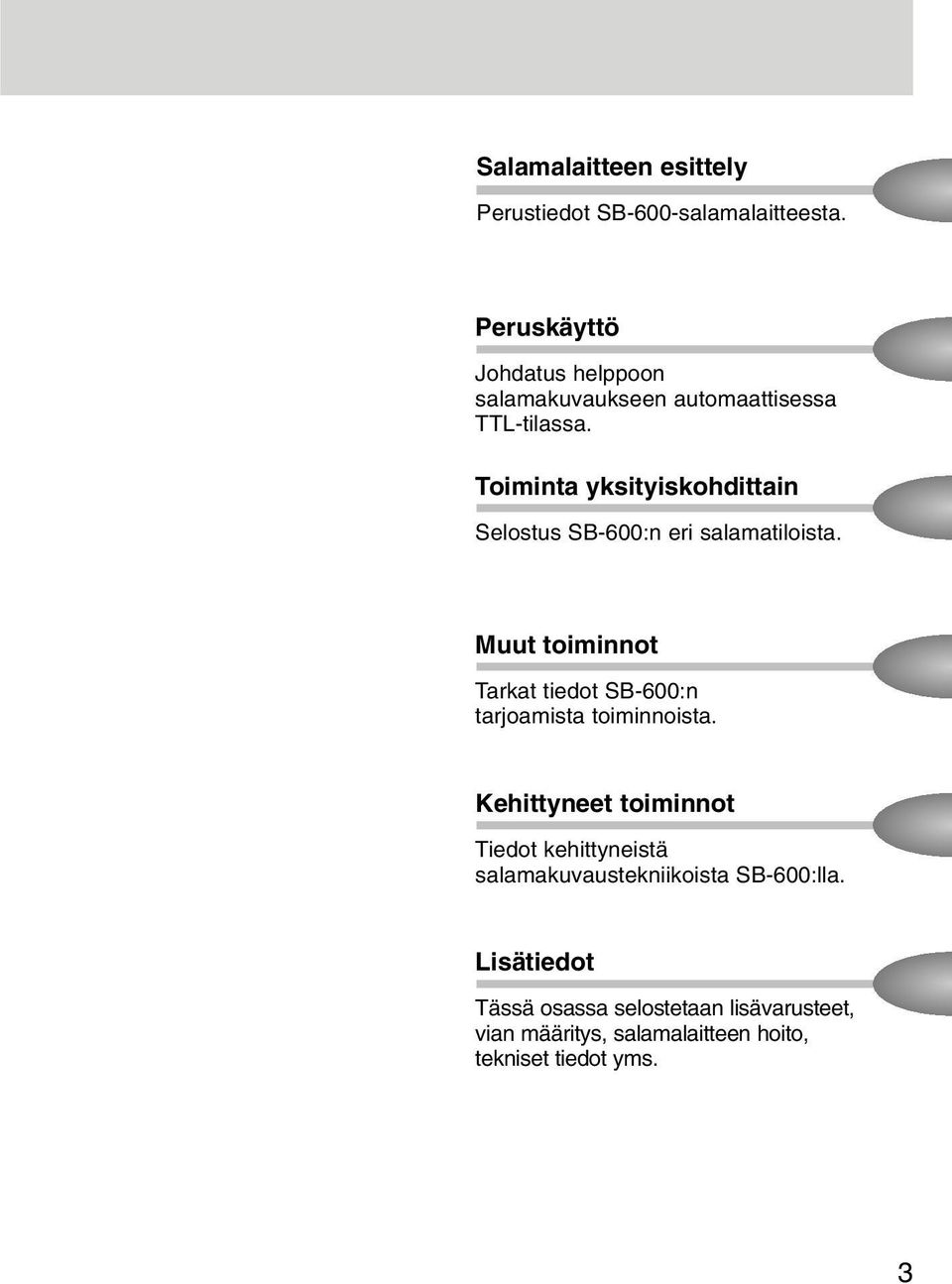

9 Salamalaitteen esittely Perustiedot SB-600-salamalaitteesta. Peruskäyttö Johdatus helppoon salamakuvaukseen automaattisessa TTL-tilassa. Toiminta yksityiskohdittain Selostus SB-600:n eri salamatiloista. Muut toiminnot Tarkat tiedot SB-600:n tarjoamista toiminnoista. Kehittyneet toiminnot Tiedot kehittyneistä salamakuvaustekniikoista SB-600:lla. Lisätiedot Tässä osassa selostetaan lisävarusteet, vian määritys, salamalaitteen hoito, tekniset tiedot yms. 3

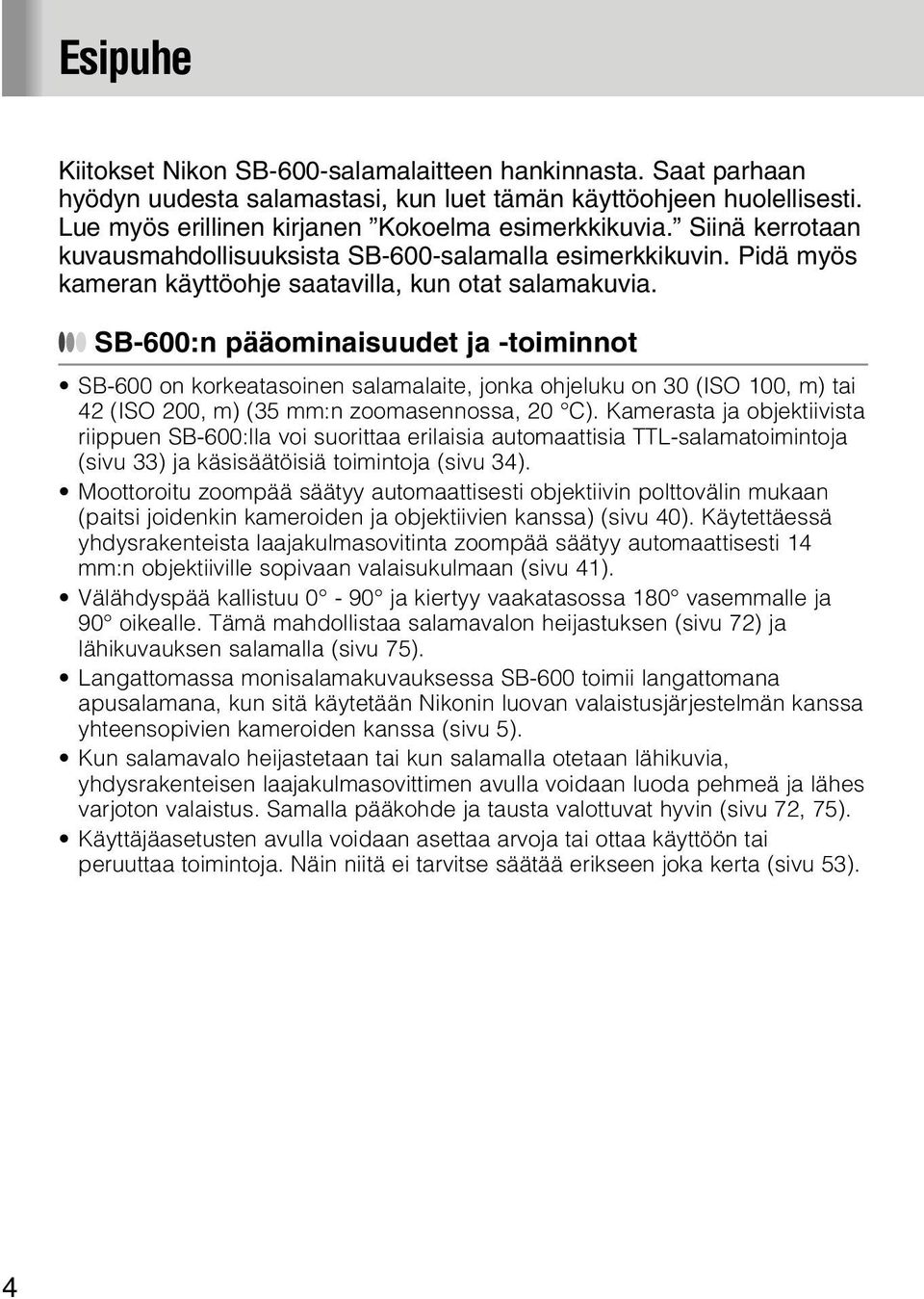

10 Esipuhe Kiitokset Nikon SB-600-salamalaitteen hankinnasta. Saat parhaan hyödyn uudesta salamastasi, kun luet tämän käyttöohjeen huolellisesti. Lue myös erillinen kirjanen Kokoelma esimerkkikuvia. Siinä kerrotaan kuvausmahdollisuuksista SB-600-salamalla esimerkkikuvin. Pidä myös kameran käyttöohje saatavilla, kun otat salamakuvia. SB-600:n pääominaisuudet ja -toiminnot SB-600 on korkeatasoinen salamalaite, jonka ohjeluku on 30 (ISO 100, m) tai 42 (ISO 200, m) (35 mm:n zoomasennossa, 20 C). Kamerasta ja objektiivista riippuen SB-600:lla voi suorittaa erilaisia automaattisia TTL-salamatoimintoja (sivu 33) ja käsisäätöisiä toimintoja (sivu 34). Moottoroitu zoompää säätyy automaattisesti objektiivin polttovälin mukaan (paitsi joidenkin kameroiden ja objektiivien kanssa) (sivu 40). Käytettäessä yhdysrakenteista laajakulmasovitinta zoompää säätyy automaattisesti 14 mm:n objektiiville sopivaan valaisukulmaan (sivu 41). Välähdyspää kallistuu 0-90 ja kiertyy vaakatasossa 180 vasemmalle ja 90 oikealle. Tämä mahdollistaa salamavalon heijastuksen (sivu 72) ja lähikuvauksen salamalla (sivu 75). Langattomassa monisalamakuvauksessa SB-600 toimii langattomana apusalamana, kun sitä käytetään Nikonin luovan valaistusjärjestelmän kanssa yhteensopivien kameroiden kanssa (sivu 5). Kun salamavalo heijastetaan tai kun salamalla otetaan lähikuvia, yhdysrakenteisen laajakulmasovittimen avulla voidaan luoda pehmeä ja lähes varjoton valaistus. Samalla pääkohde ja tausta valottuvat hyvin (sivu 72, 75). Käyttäjäasetusten avulla voidaan asettaa arvoja tai ottaa käyttöön tai peruuttaa toimintoja. Näin niitä ei tarvitse säätää erikseen joka kerta (sivu 53). 4

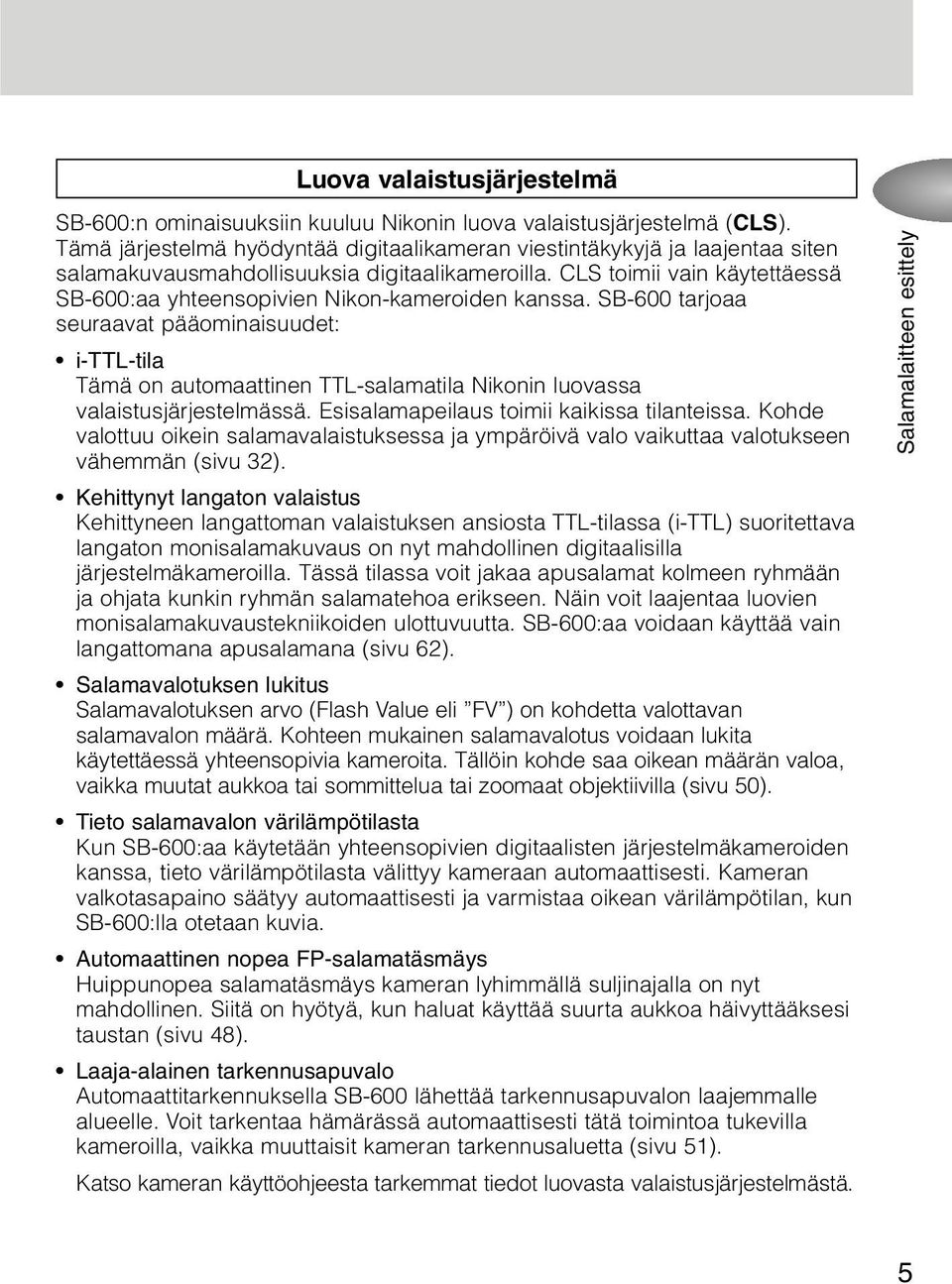

11 Luova valaistusjärjestelmä SB-600:n ominaisuuksiin kuuluu Nikonin luova valaistusjärjestelmä (CLS). Tämä järjestelmä hyödyntää digitaalikameran viestintäkykyjä ja laajentaa siten salamakuvausmahdollisuuksia digitaalikameroilla. CLS toimii vain käytettäessä SB-600:aa yhteensopivien Nikon-kameroiden kanssa. SB-600 tarjoaa seuraavat pääominaisuudet: i-ttl-tila Tämä on automaattinen TTL-salamatila Nikonin luovassa valaistusjärjestelmässä. Esisalamapeilaus toimii kaikissa tilanteissa. Kohde valottuu oikein salamavalaistuksessa ja ympäröivä valo vaikuttaa valotukseen vähemmän (sivu 32). Kehittynyt langaton valaistus Kehittyneen langattoman valaistuksen ansiosta TTL-tilassa (i-ttl) suoritettava langaton monisalamakuvaus on nyt mahdollinen digitaalisilla järjestelmäkameroilla. Tässä tilassa voit jakaa apusalamat kolmeen ryhmään ja ohjata kunkin ryhmän salamatehoa erikseen. Näin voit laajentaa luovien monisalamakuvaustekniikoiden ulottuvuutta. SB-600:aa voidaan käyttää vain langattomana apusalamana (sivu 62). Salamavalotuksen lukitus Salamavalotuksen arvo (Flash Value eli FV ) on kohdetta valottavan salamavalon määrä. Kohteen mukainen salamavalotus voidaan lukita käytettäessä yhteensopivia kameroita. Tällöin kohde saa oikean määrän valoa, vaikka muutat aukkoa tai sommittelua tai zoomaat objektiivilla (sivu 50). Tieto salamavalon värilämpötilasta Kun SB-600:aa käytetään yhteensopivien digitaalisten järjestelmäkameroiden kanssa, tieto värilämpötilasta välittyy kameraan automaattisesti. Kameran valkotasapaino säätyy automaattisesti ja varmistaa oikean värilämpötilan, kun SB-600:lla otetaan kuvia. Automaattinen nopea FP-salamatäsmäys Huippunopea salamatäsmäys kameran lyhimmällä suljinajalla on nyt mahdollinen. Siitä on hyötyä, kun haluat käyttää suurta aukkoa häivyttääksesi taustan (sivu 48). Laaja-alainen tarkennusapuvalo Automaattitarkennuksella SB-600 lähettää tarkennusapuvalon laajemmalle alueelle. Voit tarkentaa hämärässä automaattisesti tätä toimintoa tukevilla kameroilla, vaikka muuttaisit kameran tarkennusaluetta (sivu 51). Katso kameran käyttöohjeesta tarkemmat tiedot luovasta valaistusjärjestelmästä. Salamalaitteen esittely 5

12 Esipuhe Huomautuksia Oletusasetus: Toimintojen ja salamatilojen tehdasasetuksiin viitataan tässä käyttöohjeessa sanalla oletusasetus. CLS: Myöhemmillä sivuilla Nikonin uusi luova valaistusjärjestelmä (Nikon Creative Lighting System) on lyhennetty muotoon CLS. Tässä ohjeessa käytetyt merkinnät v: Tärkeitä kohtia, jotka auttavat estämään toimintahäiriöitä ja kuvausvirheitä. t: Hyödyllisiä kohtia, jotka on hyvä muistaa SB-600:aa käytettäessä. u: Hyvää lisätietoa SB-600:n käyttöön. Varusteet Salamajalusta AS-19 Pehmeä laukku SS-600 6

13 Salamalaitteen käyttövihjeitä Ota harjoituskuvia Ota harjoituskuvia ennen kuin kuvaat tärkeissä tilanteissa, esimerkiksi häissä tai valmistujaisissa. Tarkistuta salamalaitteesi säännöllisesti Nikonilla Nikon suosittelee, että huollatat salamalaitteesi valtuutetulla myyjällä tai huoltopisteessä vähintään joka toinen vuosi. Salamalaitteen oikea käyttö Nikon SB-600-salamalaite on suunniteltu käytettäväksi Nikon-merkkisten kameroiden ja lisävälineiden kanssa, objektiivit mukaan lukien. Muiden valmistajien kamerat tai lisävälineet eivät ehkä täytä Nikonin teknisiä vaatimuksia. Ne voivat vahingoittaa SB-600:n osia. Nikon ei takaa SB-600:n toimintaa, jos sitä käytetään muiden valmistajien tuotteiden kanssa. Salamalaitteen esittely u Elinikäinen oppiminen Nikon on sitä mieltä, että elinikäinen oppiminen on tärkeää sekä tuotekehittelyssä että koulutuksessa, ja tästä syystä jatkuvasti uutta, päivitettyä tietoa on saatavilla verkossa seuraavilla sivustoilla: USA:ssa asuville käyttäjille.: Euroopassa asuville: Aasiassa, Oseaniassa, Keski-idässä ja Afrikassa asuville käyttäjille: Pyydämme katsomaan näitä sivustoja, jotta saat viimeisimmät tiedot tuotteista, vihjeitä ja vastauksia usein kysyttyihin ongelmiin (FAQ) ja yleistietoa digitaalikuvauksesta. Lisätietoja on saatavilla myös asuinalueellasi olevalta Nikon-edustajalta. Katso yhteystiedot seuraavasta osoitteesta: 7

14 Salamatilat eri kameraryhmissä ja salamatilat Tässä käyttöohjeessa Nikon kamerat on jaettu 10 ryhmään, jotka ovat CLS*- järjestelmän kanssa yhteensopivat kamerat, ei-cls*- yhteensopivat digitaaliset järjestelmäkamerat ja ryhmien I - VII kamerat ellei toisin ole mainittu. Katso taulukosta, mihin ryhmään kamerasi kuuluu. Lue sitten tästä ohjeesta, miten käytät SB-600-salamalaitetta oman kamerasi kanssa. * CLS: Luova valaistusjärjestelmä (sivu 5) Ryhmä Kamera CLS-yhteensopivat D3-sarja, D700, D2-sarja, D300-sarja, D200, D90, D80, kamerat* D70-sarja, D5000, D3000, D60, D50, D40-sarja, F6 Ei-CLS-yhteensopivat digitaaliset järjestelmäkamerat* I II III IV D1-sarja, D100 F5, F100, F90X, F90-sarja, F80-sarja, F75-sarja, F70-sarja F4-sarja, F65-sarja, F-801s, F-801, Pronea 600i F-601, F-601M F60-sarja, F50-sarja, F-401x V F-501, F-401s, F-401, F-301 VI VII i-ttl -yhteensopivat COOLPIX- kamerat FM3A, FA, FE2, Nikonos V, F3-sarja (AS-17 kanssa) Uusi FM2, FM10, FE10, F3-sarja, F55-sarja COOLPIX 8800, COOLPIX 8400, COOLPIX P5100, COOLPIX P5000 COOLPIX P6000 *1 o: Tasapainotettu täytesalama. Tämä näkyy aina yhdessä ilmaisimen D kanssa (sivu 33). *2 Langaton monisalamakuvaus i-ttl-tilassa on mahdollinen. (Toimii vain apusalamana.) (sivu 62) 8

15 SB-600:lla käytettävissä olevat salamatilat vaihtelevat kameran ja objektiivin tai kameran valotustavan ja mittausjärjestelmän mukaan. Katso tarkemmat tiedot kohdista Toiminta yksityiskohdittain (sivu 31) ja SB-600:n automaattiset TTL-salamatilat (sivu 80) sekä kameran käyttöohjeesta. Automaattinen TTL-salama (sivu 33) D D D o *1 i-ttl D-TTL TTL G Käsisäätö (sivu 34) : Käytettävissä : Ei käytettävissä Langaton monisalamakuvaus Kehittynyt langaton valaistus (toimii vain apusalamana) (sivu 62) Salamalaitteen esittely * 2 * 3 * 3 * 4 *3 o-ilmaisinta ei näy kuvattaessa tasapainotetulla täytesalamalla. *4 Kaikki toiminnot eivät ole käytettävissä. Katso lisätietoja sivu 66. 9

16 Salamalaitteen osat ja niiden toiminnot Yhdysrakenteinen laajakulmasovitin (sivu 76) Laajentaa valaisukulman 14 mm:n objektiiville sopivaksi. 2 Välähdyspää (sivu 74) Kallistuu 0-90 ja kiertyy vaakatasossa 180 vasemmalle ja 90 oikealle. 3 Välähdyspään kallistuksen/kierron lukituksen vapautuspainike (sivu 22) 4 Paristotilan kannen auki/kiinni-osoitin (sivu 18) 5 Paristotilan kansi (sivu 18) 6 Lisävalmiusvalo (sivu 67) Toimii valmiusvalona, kun SB-600-salamaa käytetään langattomana apusalamana. 7 Laaja-alainen tarkennusapuvalo (sivu 51) Kytkeytyy päälle automaattisesti automaattisen tarkennuksen avuksi, kun valaistus on heikko. 8 Langattoman apusalaman valokenno (sivu 60) 9 Ulkoisen tarkennusapuvalon koskettimet Soveltuu lisävarusteena saatavalle TTL-johdolle SC Kiinnitysnasta 11 Liitäntäkoskettimet 12 Kiinnitysjalka 10

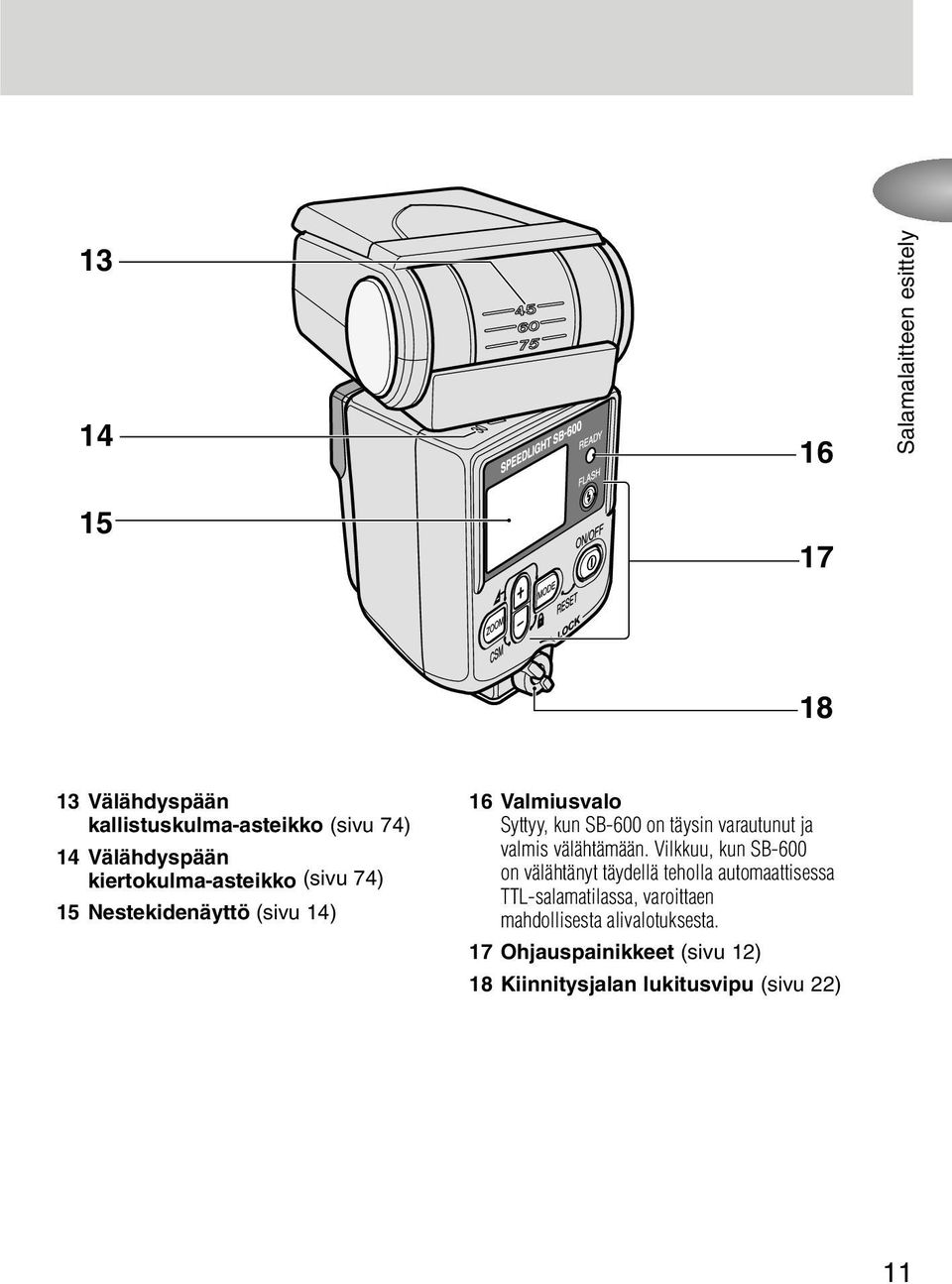

17 Salamalaitteen esittely Välähdyspään kallistuskulma-asteikko (sivu 74) 14 Välähdyspään kiertokulma-asteikko (sivu 74) 15 Nestekidenäyttö (sivu 14) 16 Valmiusvalo Syttyy, kun SB-600 on täysin varautunut ja valmis välähtämään. Vilkkuu, kun SB-600 on välähtänyt täydellä teholla automaattisessa TTL-salamatilassa, varoittaen mahdollisesta alivalotuksesta. 17 Ohjauspainikkeet (sivu 12) 18 Kiinnitysjalan lukitusvipu (sivu 22) 11

18 Ohjauspainikkeet FLASH-painike Tällä painikkeella testataan salaman toiminta (sivu 20). ZOOM-painike Painikkeella muutetaan zoompään asentoa (sivu 40). Painikkeella säädetään asetuksia käyttäjäasetustilassa (sivu 53). i-painike/j-painike Painikkeella lisätään tai vähennetään arvoja. Painikkeella säädetään asetuksia käyttäjäasetustilassa (sivu 53). Painikkeella valitaan halutut asetukset apusalamaan (sivu 63). ON/OFF-painike Virta kytketään päälle tai pois painamalla painiketta noin 0,3 sekuntia. a-painike Painikkeella asetetaan salaman toimintatila (sivu 26). Painikkeella säädetään asetuksia käyttäjäasetustilassa (sivu 53). Painikkeella valitaan halutut asetukset apusalamaan (sivu 63). Kahdella painikkeella suoritettavat toiminnot Seuraavat toiminnot voidaan suorittaa painamalla kahta painiketta samanaikaisesti. Seuraa salamalaitteen osoittamaa toimintajärjestystä. ZOOM MODE MODE ZOOM MODE Alivalotusarvon ottaminen käyttöön automaattisessa TTL-salamatilassa Alivalotusarvo otetaan käyttöön painamalla s ja a-painikkeita samanaikaisesti (sivu 29). Asetusten palauttaminen oletusarvoiksi Kaikki asetukset, myös käyttäjäasetukset, palautetaan oletusarvoiksi painamalla a ja b-painikkeita samanaikaisesti noin 2 sekuntia. Painikkeiden lukitus Ohjauspainikkeet (paitsi b ja FLASH-painikkeet) lukittuvat, kun a ja j-painikkeita painetaan samanaikaisesti noin 1 sekunnin. Näin vältetään tahattomat virhetoiminnot. Lukitus vapautetaan painamalla painikkeita uudelleen. Vaihto käyttäjäasetuksiin Käyttäjäasetustilaan (sivu 53) päästään painamalla s ja j-painikkeita samanaikaisesti noin 2 sekuntia. 12

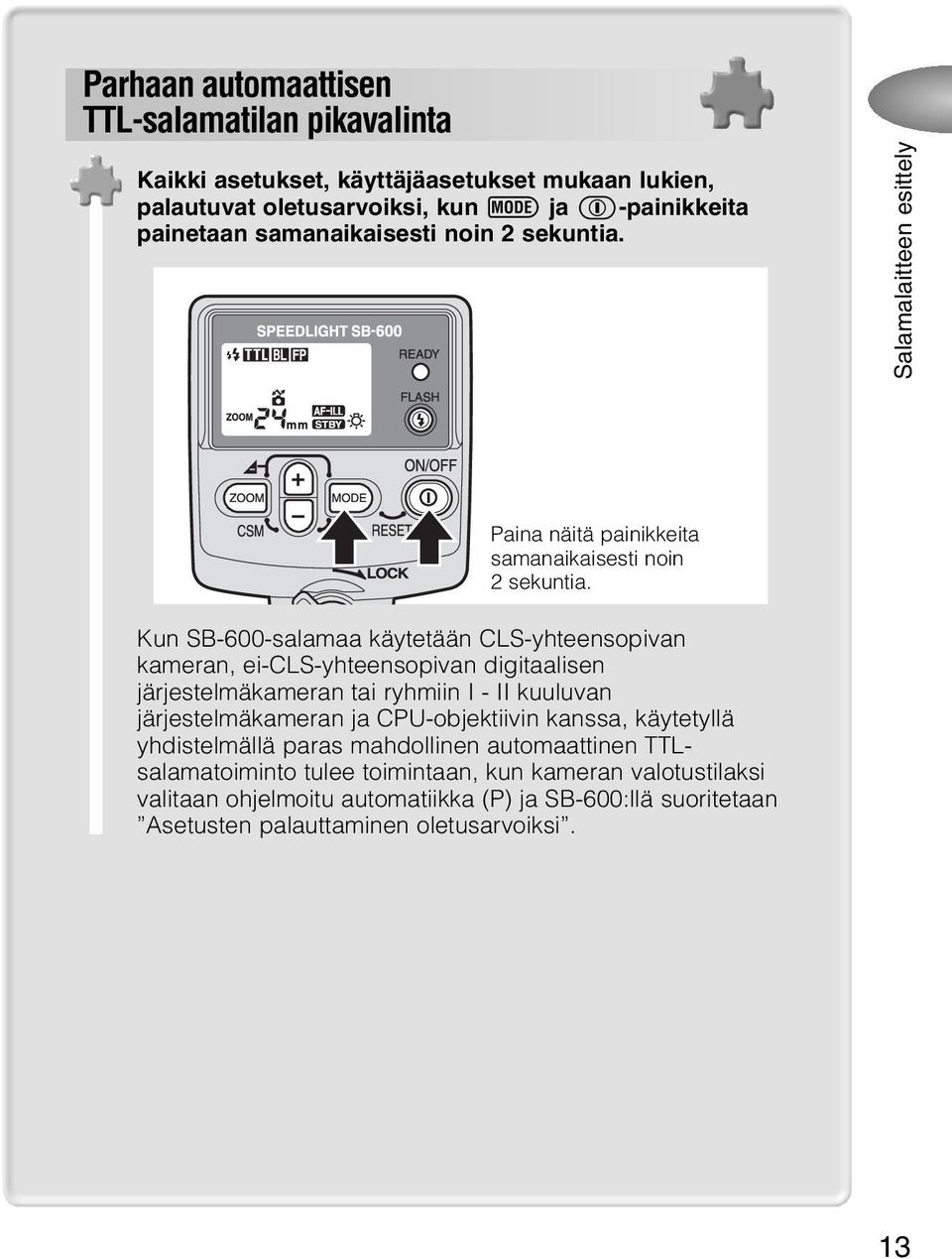

19 Parhaan automaattisen TTL-salamatilan pikavalinta Kaikki asetukset, käyttäjäasetukset mukaan lukien, palautuvat oletusarvoiksi, kun a ja b-painikkeita painetaan samanaikaisesti noin 2 sekuntia. Salamalaitteen esittely Paina näitä painikkeita samanaikaisesti noin 2 sekuntia. Kun SB-600-salamaa käytetään CLS-yhteensopivan kameran, ei-cls-yhteensopivan digitaalisen järjestelmäkameran tai ryhmiin I - II kuuluvan järjestelmäkameran ja CPU-objektiivin kanssa, käytetyllä yhdistelmällä paras mahdollinen automaattinen TTLsalamatoiminto tulee toimintaan, kun kameran valotustilaksi valitaan ohjelmoitu automatiikka (P) ja SB-600:llä suoritetaan Asetusten palauttaminen oletusarvoiksi. 13

20 Nestekidenäyttö Kaikki ilmaisimet näkyvät kuvassa esittelyn vuoksi Salaman toimintatila (sivu 26) 2 Langaton apusalama (sivu 62) Langattomassa monisalamakuvaustilassa SB-600 asetetaan apusalamaksi, joka välähtää samaan aikaan kuin pääsalama. 3 Äänitarkkailu (sivu 67) Kun SB-600 on asetettu apusalamaksi, voit tarkkailla sen toimintaa kuuntelemalla äänimerkkiä. 4 CLS*-yhteensopiva (sivu 5) SB-600 on liitetty CLS*-yhteensopiviin kameroihin. 5 Zoompään asento (sivu 40) 6 Kanava (sivu 63) Numero edustaa viestintäkanavaa, jonka kautta pääsalama ja apusalamat vaihtavat tietoja keskenään kehittyneessä langattomassa valaistustilassa. 7 Automaattinen nopea FP-salamatäsmäys (sivu 48) SB-600 välähtää automaattisesti kameran täsmäysaikaa nopeammalla suljinajalla. 8 Salamateho (sivu 34) 9 Salamatehon korjaus (sivu 44) 10 Alivalotus automaattisessa TTL-salamatilassa (sivu 29) 11 Salamatehon korjausarvo (sivu 44) Alivalotusarvo automaattisessa TTL-salamatilassa (sivu 29) Ilmaisee alivalotuksen arvon osoittaen, että valo ei ehkä riitä automaattisessa TTL-salamatilassa. Välähdysteho salaman käsisäädöllä (sivu 34) 12 Ryhmä (sivu 63) Edustaa ryhmää, johon kukin apusalama kuuluu kehittyneessä langattomassa valaistustilassa (sivu 61). 13 Ohjauspainikkeet lukitut (sivu 12) Ohjauspainikkeet (paitsi ON/OFF ja FLASH-painikkeet) ovat lukitut. 14 Punasilmäisyyden vähennys (sivu 46) 15 Tarkennusapuvalo (sivu 51) 16 Nestekidenäytön valaisin (sivu 15) Minkä tahansa ohjauspainikkeen painaminen kytkee nestekidenäytön valaisimen päälle. 17 Valmiustilatoiminto (sivu 21) 14

21 Nestekidenäytön ominaisuudet Nestekiteiden suuntaominaisuuksista johtuen näyttöä on vaikea lukea, kun sitä katsotaan ylhäältäpäin. Näyttö näkyy kuitenkin selvästi vähän alemmasta kulmasta. Nestekidenäyttö tummuu korkeassa lämpötilassa (noin 60 C). Kun lämpötila laskee normaaliksi (20 C), näyttö palautuu ennalleen. Nestekidenäytön toiminta hidastuu kylmässä (noin 5 C:ssa tai kylmemmässä). Kun lämpötila kohoaa normaaliksi (20 C), näytön toimintakyky palautuu ennalleen. u Salaman käyttö hämärässä Näytön valaisin kytkeytyy päälle painettaessa jotain SB-600:n painiketta (kun SB-600:ssa on virta päällä). Näyttö pysyy valaistuna noin 16 sekuntia. Nestekidenäytön valaisin kytketään pois päältä käyttäjäasetuksella. Mene kohtaan Nestekidenäytön valo ja aseta siihen OFF (sivu 53). Nestekidenäytön valo kytketään pois päältä käyttäjäasetuksella. Vaikka nestekidenäytön valo olisi tilassa OFF, SB-600:n nestekidenäytön valo syttyy, kun kameran näyttöön syttyy valo. Nestekidenäytön valo syttyy myös silloin, kun käyttäjäasetustila on esillä. Salamalaitteen esittely * CLS: Luova valaistusjärjestelmä (sivu 5) 15

22 Objektiivit Tässä käyttöohjeessa Nikkor-objektiivit jaetaan kahteen ryhmään: CPU-objektiivit ja ei-cpu-objektiivit. CPU Nikkor-objektiivit Ei-CPU Nikkor-objektiivit G-sarjan Nikkor, D-sarjan Nikkor, ei-g/d-sarjan AF Nikkor (paitsi F3AF:n AF Nikkor), AI-P Nikkor AI-S Nikkor, AI Nikkor, E-sarja jne. CPU-objektiivit CPU-objektiiveissa on mikrotietokoneen (CPU) kosketinnastat. G-sarjan Nikkor-objektiivit G-sarjan Nikkor-objektiivit välittävät etäisyystietoa kamerarungolle, mutta niissä ei ole aukkorengasta. Aukko säädetään kameran rungosta. Joissakin kameroissa voidaan käyttää vain tiettyjä valotustapoja. Katso lisätietoja objektiivin käyttöohjeesta. D-sarjan Nikkor-objektiivit D-sarjan Nikkor-objektiivit välittävät etäisyystietoa kamerarungolle. Aukko säädetään objektiivin aukkorenkaalta tai kameran rungosta. Katso lisätietoja objektiivin käyttöohjeesta. 16

23 Peruskäyttö Tässä osassa selostetaan perustoimenpiteet kuvattaessa salamalla automaattisessa TTLtilassa. Opit helposti ottamaan salamakuvia, kun seuraat vasemmanpuoleisilla sivuilla olevia ohjeita kohdissa 1-6. Tässä osassa kuvataan perustoimenpiteet, kun CPUobjektiivi on kiinnitetty CLS*-yhteensopiviin kameroihin, ei-cls*-yhteensopiviin digitaalisiin järjestelmäkameroihin ja ryhmien I II kameroihin. SB-600:n käytettävissä olevat toiminnot ja nestekidenäytön osoitukset vaihtelevat muilla kamera/objektiivi-yhdistelmillä. * CLS: Luova valaistusjärjestelmä (sivu 5)

24 1 Paristojen asettaminen 1 Liu uta paristotilan kantta nuolen suuntaan ja avaa kansi. 2 Asenna paristot i ja j-merkintöjen mukaan. Sulje paristotilan kansi painamalla sitä ja liu uttamalla paikalleen. v Soveltuvat paristot Aseta salamaan neljä AA-sormiparistoa (jännite 1,5 volttia tai alempi). Seuraavat paristot ovat käytettävissä: (1) Alkali-mangaaniparistot (1,5 V) (2) Litiumparistot (1,5 V) (3) Nikkeliparistot (1,5 V) (4) Nikkeli-kadmiumakut (ladattava 1,2 V) (5) Nikkeli-metallihydridiakut (ladattava 1,2 V) Vaihda kaikki neljä paristoa samanaikaisesti tuoreisiin samanmerkkisiin paristoihin. Hiili-sinkkiparistoja ei suositella. Pidä aina varaparistoja mukana matkoilla. Katso lisätietoja paristojen käsittelystä kohdasta Paristoista (sivu 86). VAROITUS! Käytä vain tässä ohjeessa määritettyjä paristoja. Muut paristot voivat räjähtää, vuotaa syövyttäviä aineita tai syttyä tuleen. Älä käytä erimerkkisiä tai -tyyppisiä paristoja tai uusia ja vanhoja paristoja sekaisin. Muutoin paristot voivat räjähtää, vuotaa syövyttäviä aineita tai syttyä tuleen. Älä varaa kertakäyttöisiä paristoja. Ne voivat vuotaa syövyttäviä aineita tai kuumentua. 18

25 Välähdysten vähimmäismäärät ja varautumisajat Seuraavat luvut perustuvat tilanteeseen, jossa käytetään neljää tuoretta samantyyppistä paristoa ja salama välähtää M1/1-teholla. Lyhin varautumisaika Minimivälähdysmäärä/ Paristot (suunnilleen)* varautumisaika* Alkali-mangaani 3,5 s 200/3,5-30 s Litium 4,0 s 400/4,0-30 s Nikkeli 2,5 s 180/2,5-30 s Nikkeli-kadmiumakku (1000 mah) 2,9 s 90/2,9-30 s Nikkeli-metallihydridiakku (2000 ma) 2,5 s 220/2,5-30 s * Tuoreilla paristoilla. Arvot mitattiin ilman tarkennusapuvalon käyttöä, zoompään säätöä ja nestekidenäytön valaisua. Arvot voivat vaihdella paristojen suorituskyvyn mukaan. Peruskäyttö Paristojen vaihtaminen/akkujen varaaminen Paristot tulee vaihtaa/akut varata, kun valmiusvalon syttyminen kestää huomattavan pitkään. Seuraava taulukko osoittaa, milloin vaihto/varaaminen on ajankohtainen. Paristo Varautumisaika Toimenpide Alkali-mangaani Yli 30 sekuntia Litium Yli 10 sekuntia Vaihda Nikkeli Yli 10 sekuntia Nikkeli-kadmiumakku Nikkeli-metallihydridiakku Yli 10 sekuntia Varaa 19

26 2 Koeväläytys (Valotuksen tarkistus) 1 Kytke virta SB-600-salamaan painamalla b-painiketta noin 0,3 sekuntia. Tarkista, että valmiusvalo syttyy. 2 Väläytä salama painamalla h-painiketta. Koeväläytys VAROITUS! Älä koeväläytä salamaa silmien lähellä. SB-600 välähtää käsisäädöllä valitulla teholla. Automaattisessa TTL-tilassa se välähtää noin 1/16-teholla. b-painike SB-600 kytkeytyy päälle ja nestekidenäytön osoitukset tulevat esiin, kun painat b-painiketta noin 0,3 sekuntia. Kun painat painiketta uudelleen, SB-600:sta katkeaa virta ja osoitukset katoavat. 20

27 t Valmiustilatoiminto virran säästämiseksi Jos SB-600-salamaa ja kameraa ei käytetä 40 sekuntiin, valmiustilatoiminto käynnistyy automaattisesti ja siirtää SB-600:n valmiustilaan paristojen säästämiseksi. Valmiustilassa salaman nestekidenäytössä näkyy R-ilmaisin. Kun SB-600:aa käytetään automaattista TTL-salamatoimintoa (sivu 8) tukevan kameran kanssa, se kytkeytyy automaattisesti pois päältä kameran valotusmittarin sammuessa. Valmiustilassa SB-600 kytkeytyy jälleen päälle, kun sen b tai h-painiketta painetaan tai kun laukaisinta painetaan kevyesti (käytettäessä kamerarunkoa, joka on yhteensopiva automaattisen TTL-salamatoiminnon kanssa) (sivu 8). Valmiustilatoiminto ei toimi langattomassa salamakuvaustilassa,kun SB-600:aa käytetään apusalamana (sivu 59), riippumatta salaman asetuksesta. Jos paristovirran ehtymisen vuoksi valmiusvalo ei syty 60 sekunnissa virran kytkemisen tai salaman välähdyksen jälkeen, seuraava osoitus ilmestyy nestekidenäyttöön ja SB-600 siirtyy valmiustilaan salaman asetuksesta riippumatta. Vaihda silloin paristot tai lataa akut. Peruskäyttö Jotta välttäisit SB-600:n tahattoman välähtämisen tai toimintahäiriöt kuljettaessasi salamaa kameralaukussa, katkaise salamalaitteesta virta painamalla b-painiketta ja varmista, että R-ilmaisin katoaa. Valmiustilatoiminnon asettaminen Aseta valmiustilatoiminto käyttäjäasetustilassa (sivu 53). 21

28 3 SB-600:n kiinnittäminen kameraan ja 1 Varmista, että SB-600:sta ja kamerasta on katkaistu virta. 2 Käännä kiinnitysjalan lukitusvipu vasemmalle ja työnnä SB-600:n kiinnitysjalka kameran varusteluistiin. Käännä sitten lukitusvipu oikealle. 3 Pidä välähdyspään kallistuksen/kierron lukituksen vapautuspainiketta alhaalla ja säädä välähdyspää vaaka-/etuasentoon. 4 Katkaise virta SB-600:sta ja kamerarungosta. Zoompään asento säätyy automaattisesti objektiivin polttovälin mukaan, kun SB-600:aa käytetään CLS-yhteensopivien kameroiden, ei-cls-yhteensopivien digitaalisten järjestelmäkameroiden tai ryhmien I - II kameroiden, CPU-objektiivin ja i-ttlyhteensopivien COOLPIX-kameroiden kanssa. Kun SB-600:aa käytetään muiden kuin edellä mainittujen kameroiden kanssa tai kun haluat säätää zoompään asentoa käsin, katso kohta Zoompään asennon säätäminen (sivu 40). 22

29 välähdyspään säätö v Käännä kiinnitysjalan lukitusvipua, kunnes se pysähtyy Salamalaite lukitaan paikalleen kääntämällä lukitusvipua noin 90 myötäpäivään, kunnes se pysähtyy. Lukitus vapautetaan kääntämällä vipua vastapäivään, kunnes se pysähtyy. Peruskäyttö Lukitse Vapauta lukitus t Digitaalinen tiedonvälitys SB-600:lla Digitaalista tiedonvälitystä tapahtuu, kun SB-600:aa käytetään CLS-yhteensopivien kameroiden, ei-cls-yhteensopivien digitaalisten järjestelmäkameroiden ja ryhmien I - II kameroiden kanssa. Käytettäessä CPU-objektiivia polttoväli ja muut tiedot siirtyvät automaattisesti SB-600:aan. 23

30 4 Kameran valotustavan ja mittausjärjestelmän 1 Aseta kameran valotustavaksi ohjelmoitu automatiikka (P). Jos ohjelmoitua automatiikkaa (P) ei voi asettaa, valitse muu valotustapa. Katso seuraava sivu. 2 Aseta kameran mittausjärjestelmäksi matriisimittaus Y. Jos matriisimittausta Y ei voi asettaa, valitse keskustapainotteinen mittaus W. t Valotustapa ja mittausjärjestelmä Käytettävissä olevat valotus- ja mittaustavat vaihtelevat kameran ja objektiivin sekä SB-600:n salamatilan mukaan. Katso tarkemmat tiedot kohdista Toiminta yksityiskohdittain (sivu 31) ja Automaattinen TTL-salama (sivu 80) sekä kamerasi käyttöohjeesta. Ohjelmoidulla automatiikalla (P) kuvattaessa suljinaika säätyy automaattisesti kameran salamatäsmäysajan mukaan. 24

31 asettaminen u Muut valotustavat kuin ohjelmoitu automatiikka (P) Suljinajan esivalinta-automatiikka (S) Tausta saadaan valottumaan hyvin valitsemalla riittävän pitkä suljinaika. Kamera valitsee oikean aukon. Katso tarkat tiedot kameran käyttöohjeesta. Aseta kameraan suljinaika varmistettuasi, että automaattisesti ohjautuvan aukon tuottama kuvausetäisyys on sopiva. Katso kohta Kuvausetäisyys automaattisessa TTLsalamatilassa (sivu 27). Jos asetat salamatäsmäysaikaa lyhyemmän suljinajan, kamera muuttaa suljinajan automaattisesti lyhimmäksi salamatäsmäysajaksi, kun SB-600 kytketään päälle (paitsi automaattisella nopealla FP-täsmäyksellä) (sivu 48). Himmenninaukon esivalinta-automatiikka (A) Aukon valinnalla voi ohjata terävyysaluetta ja kuvausetäisyyttä. Kamera valitsee oikean suljinajan. Katso tarkemmat tiedot kameran käyttöohjeesta. Aukon määrittäminen neuvotaan kohdassa Ohjeluku (sivu 35) ja Kuvausetäisyys automaattisessa TTL-salamatilassa (sivu 27). Valotuksen käsisäätö (M) Suljinajan ja aukon valinnalla voi ohjata taustan valotusta, terävyysaluetta ja kuvausetäisyyttä. Jos asetat salamatäsmäysaikaa lyhyemmän suljinajan, kamera muuttaa suljinajan automaattisesti lyhimmäksi salamatäsmäysajaksi, kun SB-600 kytketään päälle. Tämä pätee kaikilla kameroilla, paitsi mekaanisella sulkimella varustetuilla kameroilla ja käytettäessä automaattista nopeaa FP-täsmäystä (sivu 48). Aukon määrittäminen neuvotaan kohdassa Ohjeluku (sivu 35) ja Kuvausetäisyys automaattisessa TTL-salamatilassa (sivu 27). Peruskäyttö 25

32 5 SB-600:n salamatilan asettaminen 1 Aseta salamatila painamalla a-painiketta. Hae näyttöön kuvakkeet Do. Salamatilan toimintatilan valinta Toimintatila muuttuu aina painettaessa a-painiketta. Automaattinen tasapainotettu i-ttl-täytesalama (esisalamat välähtävät) Tavallinen i-ttl-salama (esisalamat välähtävät) Käsisäätöinen salama a a Edellä mainittu tieto näkyy nestekidenäytössä, kun SB-600:aa käytetään CLSyhteensopivien digitaalisten järjestelmäkameroiden kanssa. Huomaa, että painettaessa a-painiketta vain käytettävissä olevat salamatilat näkyvät; tilat, jotka eivät ole mahdollisia, jäävät pois. Käytettävissä olevat salamatilat vaihtelevat kameran ja objektiivin tai kameran valotustavan ja mittausjärjestelmän mukaan. Katso kohdat Toiminta yksityiskohdittain (sivu 31) ja Automaattinen TTL-salama (sivu 80), ja tutustu kamerasi käyttöohjeeseen. 26

33 Kuvausetäisyydestä SB-600-salaman toimintaetäisyys on 0,6-20 metriä. Se vaihtelee ISO-herkkyyden, zoompään asennon ja himmenninaukon mukaan. Kuvausetäisyys automaattisessa TTL-salamatilassa ISO-herkkyys Zoompään asento (mm) * Peruskäyttö * 2 2,8 2 1,4 4 2,8 2 1,4 5,6 4 2,8 2 1,4 0,9-9,8 1,5-16 1,6-17 1,8-19 2,0-20 2,3-20 2,5-20 Aukko 8 5,6 4 2,8 2 1,4 0,7-7,0 1,1-11 1,2-12 1,3-14 1,5-16 1,6-18 1, ,6 4 2,8 2 1,4 0,6-4,9 0,8-8,1 0,8-8,8 0,9-9,8 1,0-11 1,2-12 1, * ,6 4 2,8 2 0,6-3,5 0,6-5,7 0,6-6,2 0,7-7,0 0,8-8,0 0,8-9,0 0, ,6 4 2,8 0,6-2,4 0,6-4,0 0,6-4,4 0,6-4,9 0,6-5,6 0,6-6,3 0,7-7, ,6 4 0,6-1,7 0,6-2,8 0,6-3,1 0,6-3,5 0,6-4,0 0,6-4,5 0,6-5,0 Kuvausetäisyys (m) ,6 0,6-1,2 0,6-2,0 0,6-2,2 0,6-2,4 0,6-2,8 0,6-3,1 0,6-3, ,6-0,8 0,6-1,4 0,6-1,5 0,6-1,7 0,6-2,0 0,6-2,2 0,6-2, ,6-1,0 0,6-1,1 0,6-1,2 0,6-1,4 0,6-1,5 0,6-1, ,6-0,7 0,6-0,7 0,6-0,8 0,6-1,0 0,6-1,1 0,6-1,2 *1 Kun laajakulmasovitin on käytössä *2 Automaattinen TTL-salama ei ole mahdollinen tällä ISO-herkkyydellä. Kun haluat käyttää ISO herkkyyttä, valitse 2/3 valoarvoa pienempi aukko kuin ISO herkkyydellä tai 1/3 valoarvoa suurempi aukko kuin ISO 800 -herkkyydellä. *3 Ohjelmoitu automaattinen TTL-salama toimii F-501, F-401s, F-401 ja F-301-kameroilla (F-401s ja F-401-kameroilla ISO ) t ISO-herkkyys Tässä ohjeessa ISO-herkkyys tarkoittaa digitaalisten järjestelmäkameroiden herkkyyttä ja filmikameroiden filmiherkkyyttä. 27

34 6 Sommittelu ja kuvan ottaminen salamalla 1 Tarkista kameran salamatäsmäystapa Kun otat tavallisia salamakuvia, käytä etuverhon täsmäystä. 2 Sommittele kuva, tarkista että SB-600:n tai kameran etsimen valmiusvalo palaa, ja ota kuva. v Aseta kameran täsmäystavaksi etuverhon täsmäys Varmista, että täsmäystavan asetuksena on etuverhon täsmäys, kun kuvaat kameralla, jossa on takaverhon täsmäys-toiminto. Muista täsmäystavoista löydät tiedot kohdista Hidas salamatäsmäys (sivu 46), Punasilmäisyyden vähennys hitaalla salamatäsmäyksellä (sivu 46) ja Takaverhon täsmäys (sivu 47). Katso tarkemmat tiedot kameran käyttöohjeesta. 28

35 v Jos valmiusvalo vilkkuu kuvauksen jälkeen, valo ei ehkä riittänyt oikeaan valotukseen. Kun salama on välähtänyt täydellä teholla automaattisessa TTL-salamatilassa ja kuva on mahdollisesti alivalottunut, SB-600:n ja kameran etsimen valmiusvalot vilkkuvat noin 3 sekuntia. Kamerasta riippuen valmiusvalo syttyy joko SB-600:ssa tai kameran etsimessä. Korjataksesi tilanteen käytä suurempaa aukkoa, kun olet asettanut kameran valotustilaksi aukon esivalinta-automatiikan (A) tai käsisäädön (M) tai siirry lähemmäs kohdetta ja ota uusi kuva. Alivalotuksen määrän näyttö Alivalotuksen määrä (0-3,0 EV) näkyy noin 3 sekuntia SB-600:n nestekidenäytössä, kun SB-600:aa käytetään CLS-yhteensopivan kameran, ei-cls-yhteensopivan digitaalisen järjestelmäkameran, ryhmän I kameran tai i-ttl-yhteensopivan COOLPIX-kameran kanssa automaattisessa TTLsalamatilassa. Samaan aikaan valmiusvalot vilkkuvat. Tämä näyttö saadaan esiin painamalla s ja a-painikkeita samanaikaisesti. Peruskäyttö 29

36 SB-600:n käyttö COOLPIX-kameran kanssa COOLPIX-sarjan (esim. COOLPIX 8800 ja 4500) digitaalikameroissa, joissa on varusteluisti tai TTLmonisalamaliitin: Kun tarvitaan lisävaloa tai suoritetaan monisalamakuvausta, COOLPIX-kameraan kannattaa liittää SB-600 tai muu TTL-salamatilassa toimiva Nikon-salamalaite. Automaattinen toiminta on mahdollinen asettamalla SB-600 automaattiseen TTL-salamatilaan. Salamatehoa ohjataan tunnistamalla kamerasta tulevat signaalit, joiden avulla välähdyksen aloitus ja lopetus päätellään. Tätä ohjaa i-ttl salamatoiminto i-ttl-yhteensopivissa COOLPIX-kameroissa ja ei-ttl- toiminto muissa COOLPIX-kameroissa. Liitä salama suoraan COOLPIX-kameran varusteluistiin, jos kamerassa on hot shoe-kosketusnastat. Lisävälineitä, kuten monisalamakiskoa SK-E900 pitää käyttää liitäntään, kun COOLPIX-kamerassa on TTL-monisalamaliitin mutta ei hot shoe-kosketusnastoja. Katso tarkemmat tiedot kameran käyttöohjeesta. Huomaa, että langaton monisalamakuvaus ei onnistu käyttämällä COOLPIX-kameran yhdysrakenteista salamaa pääsalamana ja SB-600:aa apusalamana. 30

37 Toiminta yksityiskohdittain Tässä osassa selostetaan SB-600:n eri toimintatilat. Katso tarkat tiedot kameran asetuksista ja toiminnoista kameran käyttöohjeesta.

38 SB-600:n salamatilat Käytettävissä olevat salamatilat vaihtelevat kameran ja objektiivin tai kameran valotustavan mukaan. Automaattinen TTL-salama on suositeltava tavalliseen salamakuvaukseen. Salamatilat ja yhteensopivat kamerat Salamatilat i-ttl-tila Yhteensopivat kamerat i-ttl-yhteensopivat CLS, COOLPIX -yhteensopivat kamerat D-TTL-tila Ei-CLS-yhteensopivat digitaaliset Automaattinen järjestelmäkamerat TTL-salama TTL-tila (filmikuvaus) Ryhmien I-VI kamerat (o-kuvake ei näy käytettäessä ryhmien III ja IV kameroita tasapainotetussa täytesalamakuvauksessa) Käsisäätö Salaman käsisäätö Ei rajoituksia u Esisalamapeilaus SB-600 lähettää sarjan huomaamattomia esisalamia juuri ennen kuin salama välähtää, jotta kamera saa kohteesta tarvittavat tiedot. Tämä pätee tilanteissa, joissa SB-600:aa käytetään CLS-yhteensopivien kameroiden, ei-clsyhteensopivien digitaalisten järjestelmäkameroiden, ryhmän I kameroiden ja CPU-objektiivin tai i-ttl-yhteensopivien COOLPIX-kameroiden kanssa, kun salaman toimintatilaksi on asetettu automaattinen TTL-salama. Esisalamat välähtävät silmänräpäyksessä eikä niitä voi erottaa pääsalamasta. Kun esisalamat välähtävät, nestekidenäytössä näkyy H (käytettäessä yhtä salamalaitetta). Ryhmän I kameroilla esisalamat eivät kuitenkaan välähdä, kun SB-600:n välähdyspää on säädetty johonkin muuhun asentoon kuin vaakasuoraan osoittamaan suoraan eteenpäin tai kun kameran täsmäystilaksi on asetettu takaverhon täsmäys, vaikka H näkyisi nestekidenäytössä. 32

39 Automaattinen TTL-salama Automaattinen TTL-salama: D Tässä tilassa kameran TTL-salamakenno havaitsee kohteesta heijastuvan salamavalon ja kamera säätää salamatehon automaattisesti niin, että kohde valottuu oikein. Automaattinen tasapainotettu täytesalama: Do Hae näyttöön Do-merkit painamalla a-painiketta, jolloin salama toimii tasapainotettuna täytesalama. Salamateho säätyy automaattisesti niin, että kohde ja tausta valottuvat oikein. (o-merkki ei näy III- ja IV-ryhmän kameroilla.) Do osoittaa tasapainotetun i-ttl-salaman i-ttl-tilassa. Tavallinen TTL-salama: D Hae näyttöön D-kuvake painamalla a-painiketta, jolloin salama toimii tavallisena TTL-salamana. Kohde valottuu oikein riippumatta taustan kirkkaudesta. Tämä toiminto on kätevä, kun halutaan korostaa kuvauskohdetta. D osoittaa tavallisen i-ttl-salaman i-ttl-tilassa, digitaalisen järjestelmäkameran tavallisen TTL-salaman D-TTL-tilassa ja tavallisen TTL-salaman (filmikameran) TTL-tilassa. t Huomautuksia TTL-tilojen ilmaisimista Sivuilla esitetään vertailutaulukot, joista nähdään SB-600:n TTL-tilojen ilmaisimet ja vastaavat ilmaisimet, joita on käytetty sellaisten salamalaitteiden käyttöohjeissa, joissa ei ole CLS-ominaisuutta. Tarkat tiedot kuvaamisesta automaattisella TTL-salamalla löytyvät kohdasta Peruskäyttö (sivu 17). Toiminta yksityiskohdittain 33

40 Käsisäätö Käsisäätö Salaman käsisäätötilassa kuvaaja valitsee aukon ja salaman välähdystehon. Voit itse ohjata valotusta ja kuvausetäisyyttä tilanteissa, joissa oikeaa valotusta on vaikea saada automaattisessa TTL-salamatilassa. Välähdystehoksi voidaan asettaa M1/1 (täysi teho) - M1/64 luovien tavoitteiden mukaan. Voit laskea oikean aukon ohjelukutaulukon ja kuvausetäisyyden avulla. Aseta sitten sama aukko objektiiviin käsin. Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). Kameroissa ei ole rajoituksia. Katso kameran käyttöohjeesta, miten kameran ja himmenninaukon säädöt asetetaan. Kamerasta riippuen suljin ei ehkä laukea, jos kameran valotustilaksi on asetettu jokin muu kuin aukon esivalinta-automatiikka (A) tai käsisäätö (M) ja SB-600 on käsisäätötilassa. Katso tarkat tiedot kamerasi käyttöohjeesta. Salaman käsisäädöllä alivalotuksesta varoittava merkkivalo ei vilku kuvanoton jälkeen. Nestekidenäyttö käsisäätötilassa Käsisäätöinen salama Välähdysteho salaman käsisäätötilassa Salaman välähdysteho ilmaistaan murtolukuina tai desimaaleina. Nestekidenäyttö käytettäessä CLS-yhteensopivaa kameraa. Aukon, salamatehon ja kuvausetäisyyden määritys salaman käsisäädöllä Kun kuvaat käsisäätöisellä salamalla, laske aukko, salamateho ja kuvausetäisyys ohjelukutaulukon ja esitetyn kaavan mukaan. Ohjeluku (ISO 100, m) osoittaa salaman tuottaman valon määrän. Mitä suurempi luku, sitä suurempi salamateho. 34

41 Ohjeluku (ISO 100, m) Zoompään asento (mm) Salamateho 14* M1/1 14,0 26,0 28,0 30,0 36,0 38,0 40,0 M1/2 9,9 18,4 19,8 21,2 25,5 26,9 28,3 M1/4 7,0 13,0 14,0 15,0 18,0 19,0 20,0 M1/8 4,9 9,2 9,9 10,6 12,7 13,4 14,1 M1/16 3,5 6,5 7,0 7,5 9,0 9,5 10,0 M1/32 2,5 4,6 4,9 5,3 6,4 6,7 7,1 M1/64 1,8 3,3 3,5 3,8 4,5 4,8 5,0 * Laajakulmasovitin on käytössä ISO-herkkyyskertoimet Kun herkkyysarvo on jokin muu kuin ISO 100, ohjeluku kerrotaan taulukossa näkyvillä kertoimilla. ISO Kerroin x0,5 x0,71 x1 x1,4 x2 x2,8 x4 Toiminta yksityiskohdittain Oikean aukon laskeminen Laske oikea aukko asetetun ISO-herkkyyden, kuvausetäisyyden, salamatehon ja zoompään asennon mukaan käyttämällä apuna seuraavaa kaavaa ja ohjelukutaulukkoa. f/pysäytys (aukko) = ohjeluku (GN ISO 100:lla; m) ISO-herkkyyskerroin kuvausetäisyys (m) Esimerkiksi ISO-herkkyydellä 400 (tai ISO-herkkyyskerroin: 2), zoompään asennon ollessa säädetty 28 mm:iin ja salamatehon ollessa säädettynä asentoon M1/1: Katso ohjelukutaulukkoa ja määritä ohjeluku 28 (m). Kun kuvausetäisyys on 3,5 m, oikea aukon arvo on: 28 (GN ISO 100:lla, m) x 2 (ISO-herkkyyskerroin ISO 400) 3,5 (kuvausetäisyys; m) = 16 (aukko) Aseta sama aukko 16 sekä SB-600-salamaan että kameraan tai objektiiviin. Oikean salamatehon laskeminen Laske ohjeluku (GN ISO 100:lla; m) kuvausetäisyyden ja tarvittavan aukon mukaan käyttämällä apuna seuraavaa kaavaa. Ohjeluku (GN ISO 100:lla; m) = Kuvausetäisyys (m) Aukko (f/) ISO-herkkyyskerroin Katso ohjelukutaulukkoa ja määritä sopiva salamateho edellä saadun ohjeluvun mukaan ja aseta sitten sama luku SB-600 -salamaan. Esimerkiksi ISO-herkkyydelle 400 (tai ISO-herkkyyskerroin: 2) ja 3,5 m:n kuvausetäisyys aukolla f/8: 35

42 Käsisäätö 3,5 (kuvausetäisyys; m) 8 (aukon arvo) 2 (ISO 400:n ISO-herkkyyskerroin) = 14 (GN ISO 100:lla; m) Kun zoompään asento on säädetty 28 mm:iin, aseta M1/4 salamateho SB salamaan, joka saadaan GN 14:sta (m) vastaten zoompään 28 mm:n asentoa ohjenumerotaulukon mukaisesti. Etäisyyden mukaisella käsisäädöllä tapahtuvalla salamakuvauksella SB-600 määrittää oikean salamatehon automaattisesti asetetun kuvausetäisyyden, aukon ja ISOherkkyyden mukaisesti. Kuvausetäisyyden laskeminen Laske kuvausetäisyys (m) asetetun ISO-herkkyyden, aukon arvon, salamatehon ja zoompään asennon mukaan käyttämällä apuna seuraavaa kaavaa ja ohjelukutaulukkoa. Kuvausetäisyys (m) = Ohjenumero (GN ISO 100:lla; m) ISO-herkkyyskerroin Aukko (f/) Salaman käsisäätö G 1 Aseta kameran valotustavaksi himmenninaukon esivalinta-automatiikka (A) tai käsisäätö (M). 2 Paina a-painiketta kunnes nestekidenäyttöön ilmestyy G-merkki. 3 4 Määritä salamateho ja aukko kuvausetäisyyden mukaan. Tarkat tiedot salamatehon ja aukon määrittämisestä löydät kohdasta Aukon ja salamatehon määritys salaman käsisäädöllä (sivu 35). Suurenna tai pienennä arvoa painamalla i tai j-painiketta. Katso kohta Salamatehon asettaminen (sivu 37). 36

43 5 6 Aseta aukko kameraan tai objektiiviin. Tarkista, että valmiusvalo palaa ja ota kuva. Toiminta yksityiskohdittain Salamatehon asettaminen Välähdysteho muuttuu aina painettaessa j tai i-painiketta, kuten alla on esitetty. Kun painat j painiketta: Kun painat i painiketta: Suluissa olevat luvut edustavat ±1/3 arvon välein säädettävää salamatehoa, paitsi välillä 1/1 ja 1/2. Näin ollen 1/2 ( 0.7) ja 1/4 (+0.3) edustavat samaa salamatehoa. = Sama salamateho Laajentaaksesi salamakuvausaluetta valitse salamateho läheltä arvoa M1/1. Arvoa voidaan muuttaa nopeasti pitämällä i tai j-painiketta painettuna. Desimaalin kohta vilkkuu säädön aikana. 37

44 Sarjakuvaus salamalla VAROITUS Älä ylitä välähdysten enimmäismäärää SB-600:n tulisi antaa jäähtyä ainakin 10 minuuttia, kun alla olevan taulukon osoittama välähdysten enimmäismäärä on tullut täyteen: Välähdysten enimmäismäärä Salamatila Välähdysten enimmäismäärä sarjakuvauksessa (6 kuvaa/s) Automaattinen TTL-salama Käsisäätö (salamateho: M1/1, M1/2) 15 Käsisäätö (salamateho: M1/4 - M1/64) 40 Täsmäys sarjakuvauksessa Sarjakuvauksella voi ottaa taulukossa esitetyn määrän kuvia. Jos välähdykset kuitenkin ylittävät taulukossa näkyvän enimmäismäärän, SB-600-salaman on annettava jäähtyä ainakin 10 minuuttia. Salamakuvien enimmäismäärä sarjakuvauksessa (kuuden kuvan sekuntinopeudella) Paristot Alkali-mangaani Litium Salamateho 1/8 1/16 1/32 1/64 Nikkeli Enintään 4 Enintään 8 Enintään 16 Enintään 30 Nikkeli-kadmiumakku Nikkeli-metallihydridiakku 38
