CB-agensseilta suojaavan itsepuhdistuvan naamiopinnoitteen kehittäminen DESSCO

Koko: px
Aloita esitys sivulta:

Download "CB-agensseilta suojaavan itsepuhdistuvan naamiopinnoitteen kehittäminen DESSCO"

Transkriptio

1 1 CB-agensseilta suojaavan itsepuhdistuvan naamiopinnoitteen kehittäminen DESSCO Jyrki M. Mäkelä, Mikko Aromaa, Janne Haapanen Aerosolifysiikan laboratorio Fysiikan laitos, Mika Valden, Kimmo Lahtonen, Leena Kanninen Optoelektroniikan tutkimuskeskus, Pintatieteen laboratorio, Tampereen teknillinen yliopisto (TTY) & Miia Luhtalampi, Tuuli Haataja, Tiina Niinimäki-Heikkilä, Matti Hemmilä Puolustusvoimien Teknillinen Tutkimuslaitos, Räjähde- ja suojelutekniikkaosasto MATINE Tutkimusseminaari, Säätytalo, Helsinki, MATINE-rahoitus 2010 & 2011: Jyrki M. Mäkelä

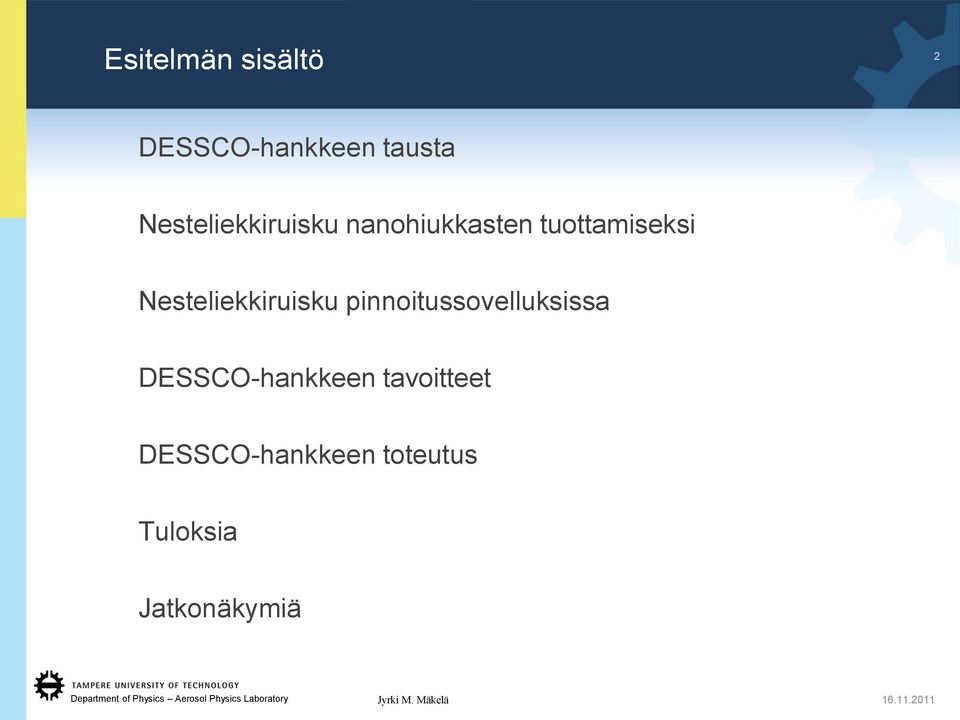

2 Esitelmän sisältö 2 DESSCO-hankkeen tausta Nesteliekkiruisku nanohiukkasten tuottamiseksi Nesteliekkiruisku pinnoitussovelluksissa DESSCO-hankkeen tavoitteet DESSCO-hankkeen toteutus Tuloksia Jatkonäkymiä Jyrki M. Mäkelä

3 Nanoteknologia ja toiminnalliset pinnat 3 Nanoteknologia voi muuttaa merkittävällä tavalla mm. sotateknologisten välineiden materiaaleja. Nanoteknologia on tutkimusta ja teknologista kehitystä atomi-, molekyyli- ja makromolekyylitasoilla, missä etäisyydet luokkaa nm. Nanoteknologia tarjoaa edellytykset nanomittakaavaisten ilmiöiden ja materiaalien perimmäiselle ymmärtämiselle. Nanomittakaavaisten rakenteiden, laitteiden ja systeemien uudenlaiset ja erilaiset ominaisuudet ja toiminnot tulevat ilmi tyypillisesti alle 100 nm. Useimmat toiminnalliset pinnat valmistetaan erilaisten nanotekniikoiden avulla. Jyrki M. Mäkelä

4 Lotus-rakenne, fotokatalyysi ja itsepuhdistuvuus 4 Itsepuhdistuvat pinnat: + Nanoteknologialla voidaan tuottaa hierarkisia nano/mikro-rakenteita + Nanoteknologialla voidaan tuottaa fotokatalyyttisiä pintoja, jotka polttavat lian alimmasta pintakerroksesta, ja joista vesi huuhtoo lopun lian pois Hydrofiilisyys vs. hydrofobisuus Jyrki M. Mäkelä Helmi Keskinen, PhD, TUT 2007

5 DESSCO-hankkeen tutkimusorganisaatio 5 TTY, Fysiikan laitos, Aerosolifysiikan laboratorio, prof. Jyrki Mäkelä Nanohiukkasten tuottaminen ja nanopinnoitteiden valmistaminen TTY, Fysiikan laitos, ORC, Pintatieteen laboratorio, prof. Mika Valden Pintojen ja pintojen nanorakenteiden karakterisointi ja analyysi PVTT, Räjähde- ja suojelutekniikkaosasto, suojelutekniikan tutkimusala Pintojen testaus PVTT, Asetekniikkaosasto, häivetekniikan tutkimusala Pintojen testaus Jyrki M. Mäkelä

6 Nesteliekkiruiskutus nanohiukkasten tuottamiseksi 6 Agglomeration Condensation Nanohiukkasten tuottonopeus: g/min Hiukkasten koko: nm Hiukkasten materiaali: Jalometallit: Ag, Pd, Pt, Au Oksidit & seokset/komposiitit: Na, Mg, Sr, Si, Ti, Al, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Sn, Y, Zr, Mo, Ag, W, Pl, Er, Nd, Pr, Yb, Eu, Se, Nucleation Reaction Evaporation Droplets DESSCO-hankkeen materiaalit: TiO 2, SiO 2, Ag, Fe x O y Jyrki M. Mäkelä

7 Nesteliekkiruiskutus pinnoitussovellutuksissa Ti

8 8 DESSCO-hankkeen tavoitteet ja toteutus Jyrki M. Mäkelä

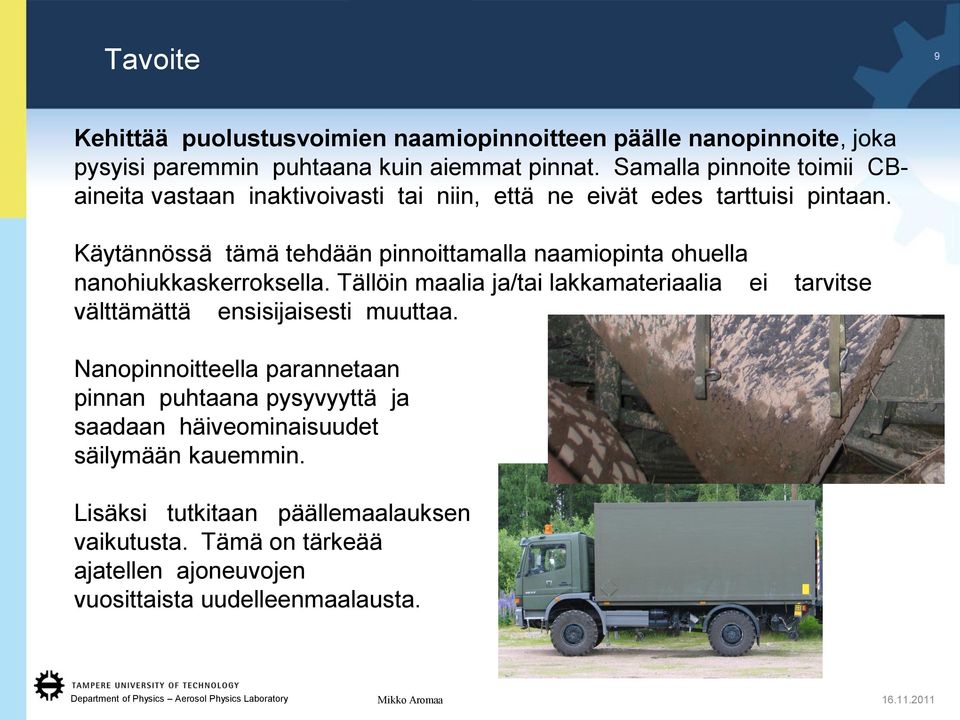

9 Tavoite 9 Kehittää puolustusvoimien naamiopinnoitteen päälle nanopinnoite, joka pysyisi paremmin puhtaana kuin aiemmat pinnat. Samalla pinnoite toimii CBaineita vastaan inaktivoivasti tai niin, että ne eivät edes tarttuisi pintaan. Käytännössä tämä tehdään pinnoittamalla naamiopinta ohuella nanohiukkaskerroksella. Tällöin maalia ja/tai lakkamateriaalia ei tarvitse välttämättä ensisijaisesti muuttaa. Nanopinnoitteella parannetaan pinnan puhtaana pysyvyyttä ja saadaan häiveominaisuudet säilymään kauemmin. Lisäksi tutkitaan päällemaalauksen vaikutusta. Tämä on tärkeää ajatellen ajoneuvojen vuosittaista uudelleenmaalausta. Mikko Aromaa

10 Toteutus 10 Nanopinnoitteen ominaisuudet sekä tuotettujen pintojen testaus. Ennalta tunnettuja nanomateriaaleja uudelle substraatille: Naamiomaalattu pinta Lakattu pinta Pinnoitusparametrit: polttokaasut, liuotin, syöttönopeus, pinnan asema, näytteen nopeus Aineyhdistelmät: TiO 2, TiO 2 + Ag, TiO 2 + Fe x O y Seostusaineet itsepuhdistuvuuden parantamiseksi. Hiukkaskoko on luokkaa nm. Myöhemmin käytännön olosuhteiden aiheuttamat haasteet kuten pinnan ikääntyminen, pitkäaikainen likaantuminen sekä esimerkiksi päällemaalaamisen vaikutus jo käsiteltyihin ja käytettyihin pintoihin. Mikko Aromaa

11 Toteutus 11 Valmistetulle pinnoille tehdään kontaktikulmamittaukset hydrofobisuuden määrittämiseksi sekä vedellä että taisteluainesimulanteilla. Lisäksi suoritetaan mm. emissiivisyys- ja heijastusominaisuusanalyysit. Pintojen fotokatalyyttisyys testataan UV-valon ja metyleenisinisen avulla. Pintojen antibakteerisuuden tutkimiseksi käytetään testiaineena mm. E Colia ja Bacillus thuringiensista. Vuositasolla tutkimuksessa, ja kenttätestein, saadaan vahva takaisinkytkentä tuotettujen pintojen pinnoitusparametrien, suoritettujen analyysien sekä pinnoille määritettyjen ominaisuuksien välillä. Mikko Aromaa

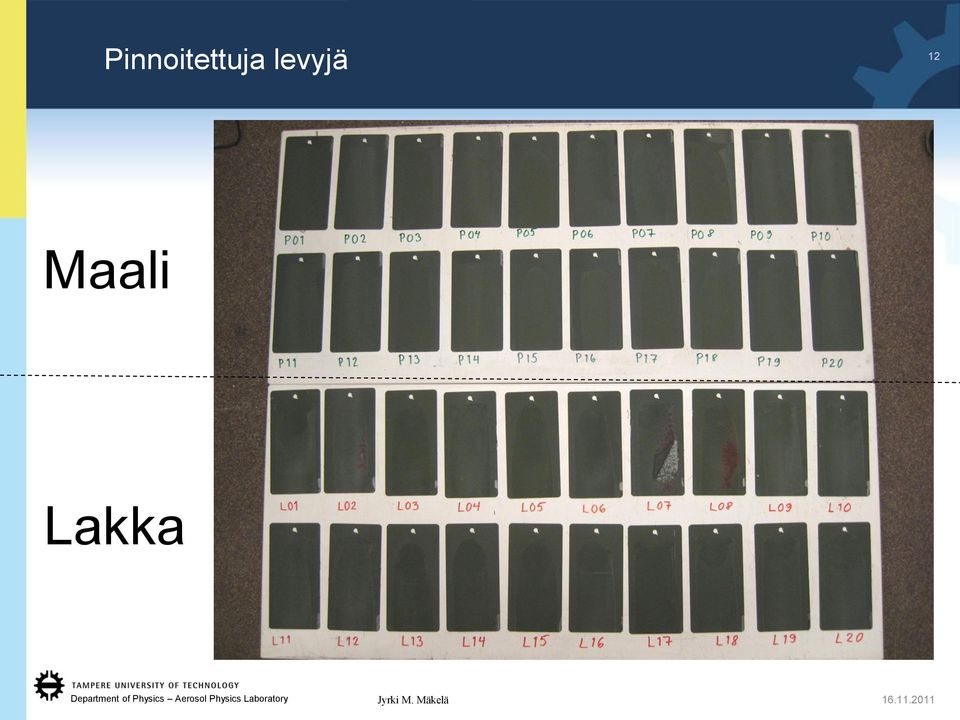

12 Pinnoitettuja levyjä 12 Maali Lakka Jyrki M. Mäkelä

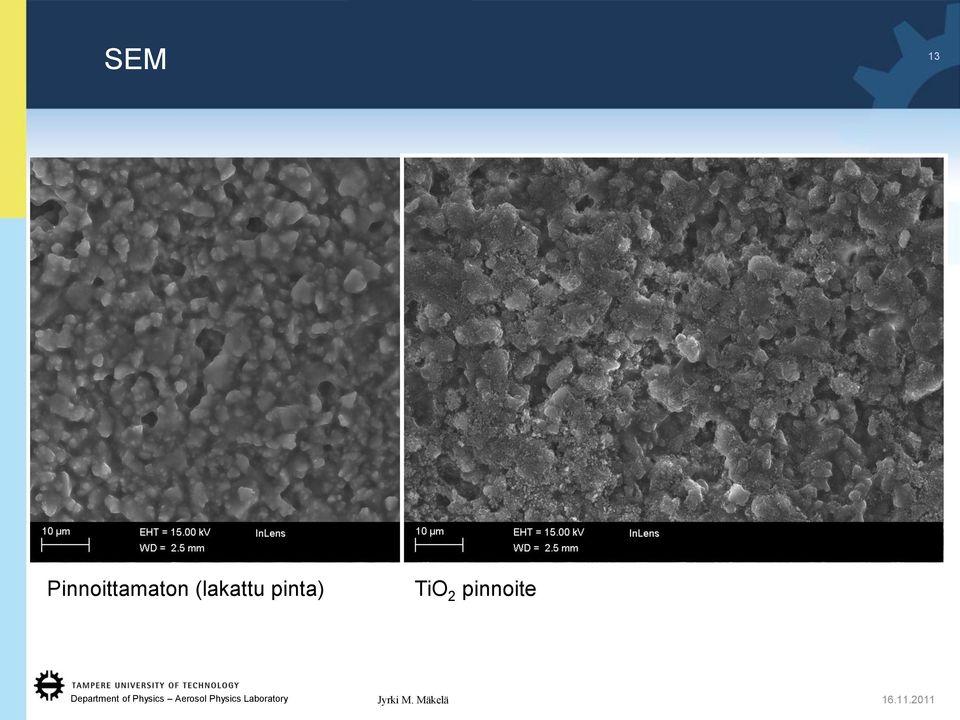

13 SEM 13 Pinnoittamaton (lakattu pinta) TiO 2 pinnoite Jyrki M. Mäkelä

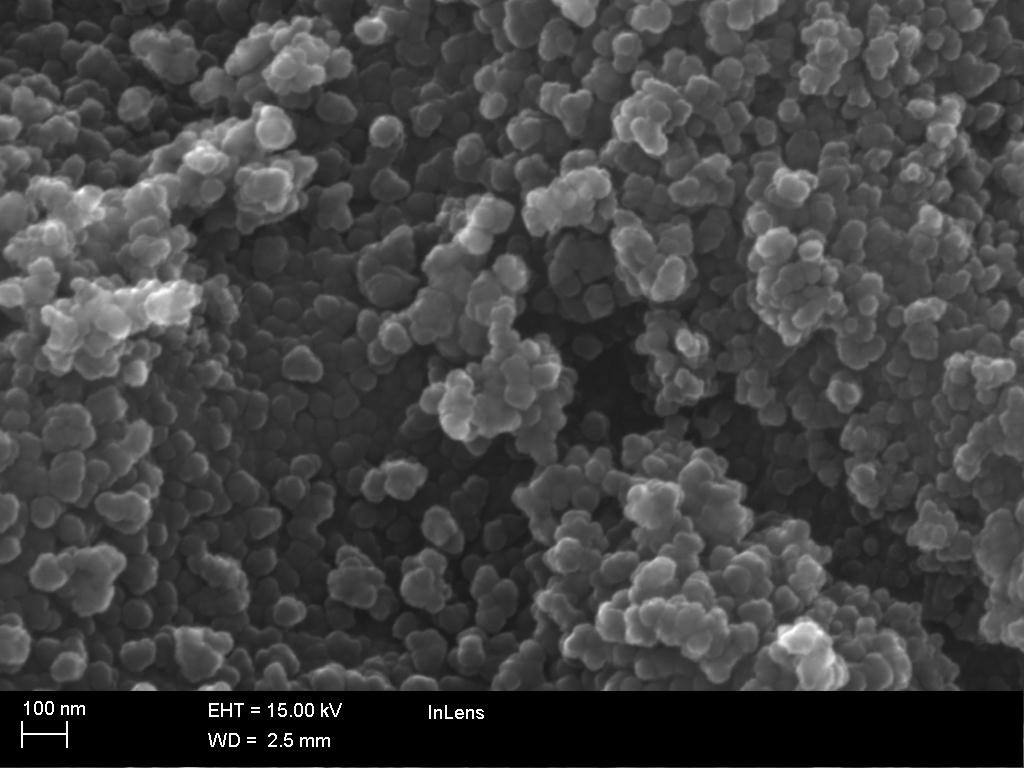

14 SEM 14 Pinnoittamaton (lakattu pinta) TiO 2 pinnoite Lotus lehti Jyrki M. Mäkelä

15 Kenttätestit Näytteet 131D 167D (sarja 2), ulkona 12 kk ( ) Näytteet 101A 127A (sarja 1), ulkona 2 kk ( ) Referenssinäytteet, ulkona 3 kk ja 12 kk (sarja 1). Näytteet 101B 127B (sarja 1), ulkona 12 kk ( ) Näytteet 131C 167C (sarja 2), ulkona 2 kk ( ) PVTT- DI Miia Luhtalampi 15

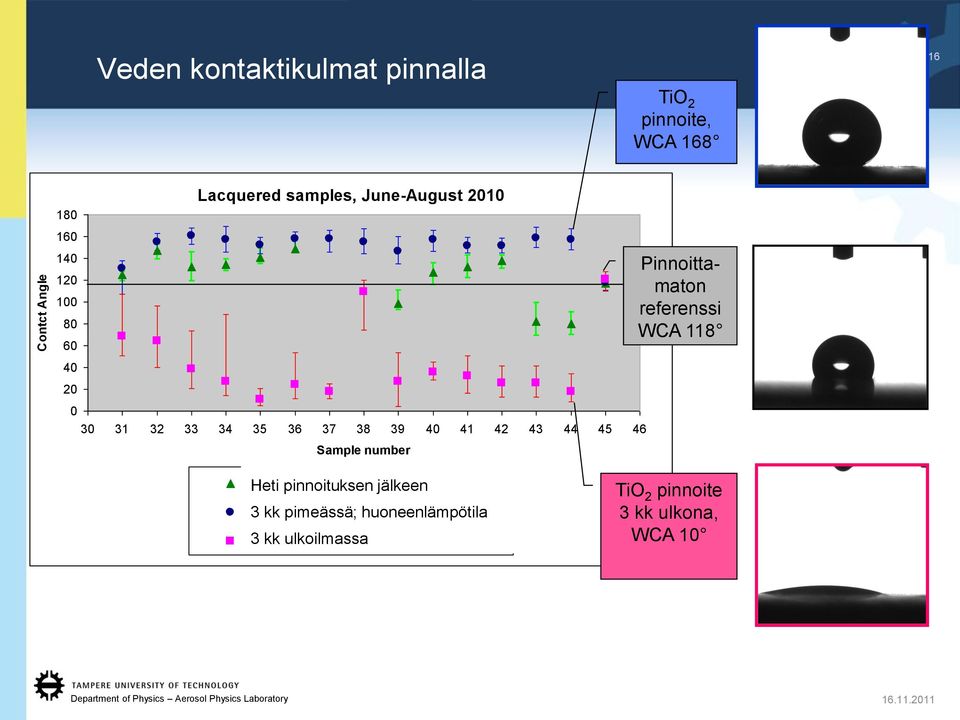

16 Contct Angle Veden kontaktikulmat pinnalla 16 TiO 2 pinnoite, WCA Lacquered samples, June-August Sample number Pinnoittamaton referenssi WCA 118 As prepared Heti pinnoituksen jälkeen 3 months in dark and room T 3 kk pimeässä; huoneenlämpötila 33 months kk ulkoilmassa outdoors TiO 2 pinnoite 3 kk ulkona, WCA 10

17 Pintojen toiminnallisuudesta 17 Pinnoittamaton, kontaktikulma 118 TiO 2 -pinnoite, kontaktikulma 168 TiO 2 -pinnoite, ulkoilmaaltistuksen jälkeen, kontaktikulma10 Fotokatalyyttisyys!! Polttaa alimman kerroksen Huuhtoutuvuus Jyrki M. Mäkelä

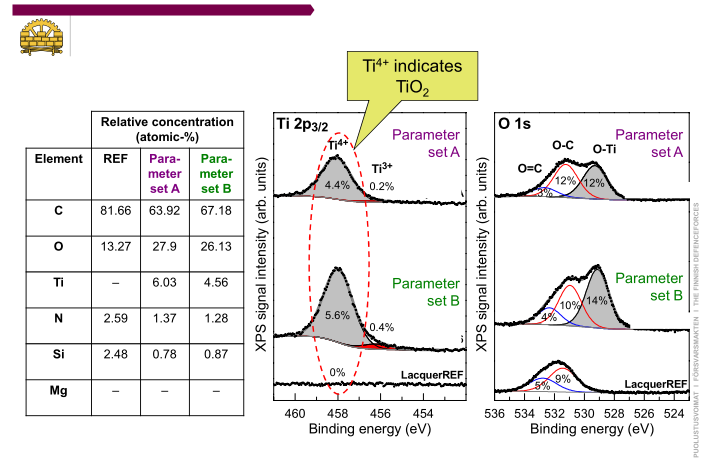

18 Pintojen analyysit 18 Pinnoitteen materiaali lähes täysin TiO 2, (ei TiO x, missä 1<x<2), Tämä varmistaa fotokatalyyttisuuden Jyrki M. Mäkelä

19 Testit metyleenisinisen hajottamiskyvystä Pinta upotetaan liuokseen (~standardi proseduuri) Vesiliuoksessa oleva metyleenisininen hajoaa UV valon ansiosta Nanohiukkaspinnoite toimii fotokatalyyttinä prosessissa. Jos hajoamista tapahtuu, näytepinta on aktiivinen. Jos toimii, testi soveltuu mahdollisesti myös biologisille aineille. 19

20 Testit metyleeniisinisen hajottamiskyvystä PVTT - DI Miia Luhta lampi Koejärjestely lähellä standardin BS ISO 10678:2010 mukaista (standardimenetelmä ei sovellu ruostuville näytteille). UV-radiation light source, λ = 367 nm, UV radiation intensity E = 12,6 W/m 2 Sipped sample size ~ 4 ml Spectrophotometer, range nm Stirring by purging with compressed air every 1 hour for 6 hours. Sipped sample after measurement back to the container UV transparent glass plate 2 cm Methylene blue in water 20 ml, c = 10 µmol/l Sample size ~ 400 mm 2 20

21 Absorbance Testit metyleenisinisen hajottamiskyvystä 21 Pinnoite toimii fotokatalyyttisesti!! 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, UV, 12 W/m^2 105 dark MB ref, UV MB ref, dark Time (h) Jyrki M. Mäkelä

22 Contact angle ( o ) Contact angle ( o ) Contact angle ( o ) Pinnoitetun alueen tehollinen leveys /100 time 0 Day /36 time 0 Day Day 2 Day 3 Day Day 2 Day 3 Day Distanse from one side of the sample plate (mm) Day 8 Day 10 Day 13 Day 14 Day Distance from one side of the sample plate (mm) Day 8 Day 10 Day 13 Day 14 Day 21 Laatan liikesuunta liekin läpi Distance fron one side of the sample plate 8/25 time 0 Day 1 Day 2 Day 3 Day 6 Day 8 Day 10 Day 13 Day 14 Day 21 Efektiivinen säteilyteho 7 8 W/m 2 22 Jyrki M. Mäkelä 107

23 Lisäaineiden vaikutus 23 Näyte Syöttö (ml/min) Pyyhkäisyt (lkm) Liuos Alkuainepitoisuus (mg/ml) Muuta TTIP in IPA Ti: TTIP in IPA Ti: TTIP in IPA Ti: TTIP in IPA Ti: TTIP in IPA Ti: ,5 36 TTIP in IPA Ti: TTIP in IPA Ti: TTIP+AgNO3 in IPA Ti: 11.5 Ag: 0.26 Ag 1 mol-% TTIP+AgNO3 in IPA Ti: 11.5 Ag: 0.26 Ag 1 mol-% TTIP+AgNO3 in IPA Ti: 11.5 Ag: 0.26 Ag 1 mol-% TTIP+AgNO3 in IPA Ti: 11.5 Ag: 0.26 Ag 1 mol-% TTIP+AgNO3 in IPA Ti: 11.5 Ag: 0.26 Ag 1 mol-% TTIP+AgNO3 in IPA Ti: 11.5 Ag: 0.26 Ag 1 mol-% TTIP + Ferrocene in IPA Ti: 11.5 Fe: 0.26 Fe 1 mol-% TTIP + Ferrocene in IPA Ti: 11.5 Fe: 0.26 Fe 1 mol-% TTIP + Ferrocene in IPA Ti: 11.5 Fe: 0.26 Fe 1 mol-% TTIP + Ferrocene in IPA Ti: 11.5 Fe: 0.26 Fe 1 mol-% TTIP + Ferrocene in IPA Ti: 11.5 Fe: 0.26 Fe 1 mol-% TTIP + Ferrocene in IPA Ti: 11.5 Fe: 0.26 Fe 1 mol-% TiO mg/m2 Ag 1% (vs. TiO 2 ) Näyte Syöttö (ml/min) Pyyhkäisyt (lkm) Liuos Muuta TTIP + Ferrocene in IPA Fe 0,5 mol-% TTIP + Ferrocene in IPA Fe 0,5 mol-% TTIP + Ferrocene in IPA Fe 0,5 mol-% TTIP + Ferrocene in IPA Fe 0,5 mol-% TTIP + Ferrocene in IPA Fe 0,5 mol-% TTIP + Ferrocene in IPA Fe 2 mol-% TTIP + Ferrocene in IPA Fe 2 mol-% TTIP + Ferrocene in IPA Fe 2 mol-% TTIP + Ferrocene in IPA Fe 2 mol-% TTIP + Ferrocene in IPA Fe 2 mol-% TTIP + Ferrocene in IPA Fe 4 mol-% TTIP + Ferrocene in IPA Fe 4 mol-% TTIP + Ferrocene in IPA Fe 4 mol-% TTIP + Ferrocene in IPA Fe 4 mol-% TTIP + Ferrocene in IPA Fe 4 mol-% Fe x O y %(vs. TiO 2 ) TTIP + Ferrocene in IPA Fe 8 mol-% TTIP + Ferrocene in IPA Fe 8 mol-% TTIP + Ferrocene in IPA Fe 8 mol-% TTIP + Ferrocene in IPA Fe 8 mol-% TTIP + Ferrocene in IPA Fe 8 mol-% Jyrki M. Mäkelä

24 Lisäaineiden vaikutus 24 Lisäaineiden testit kesken Ag:n vaikutus nähdään vasta bakteeritesteissä FexOy vähentää kontaktikulmaa & fotokatalyysiä, raudan olomuoto ei toivottu, tutkitaan edelleen Rautaoksidi mielenkiintoinen muista syistä Pitkän ajan altistustulokset 2012 Jyrki M. Mäkelä

25 25 Jatkonäkymät Jyrki M. Mäkelä

26 MAAVE ChemPro-kuoret Anodisoitu ja teflonoitu alumiini = AWR-materiaali, kontaktikulma 51 o, ennen titaniapinnoitusta Anodisoitu alumiini (pieni kansi), kontaktikulma 91 o Alumiinikotelo, kontaktikulma 55 o 26

27 Jatkotutkimuksia 27 Biotestit tehty E coli-bakterilla, testien tuloksia odotellaan Lisäaineiden (dopanttien) vaikutus, Ag & Fe x O y, jatkuu Sähköä johtavat / magneettiset pinnoitteet Pitkän aikavälin käyttäytyminen Päällemaalauksen vaikutus Erityiskohteet Jyrki M. Mäkelä

28 Julkaisutoimintaa 28 2 kpl suullisia esitelmiä AIChE:ssa (Am.Inst. Chem Eng) 2009 Aromaa et al Luhtalampi et al. 1 suullinen esitelmä NOSA:ssa (Nordic Aerosol Society) 2011 Luhtalampi et al. 1. peer-review -julkaisun käsikirjoitus valmiina 12/2011 (Thin Solid Films) 2012 Luhtalampi et al. Mikko Aromaa

29 29 Kiitos! Jyrki M. Mäkelä

TIIVISTELMÄRAPORTTI (SUMMARY REPORT)

TIIVISTELMÄRAPORTTI (SUMMARY REPORT) 2011/799 ISSN 1797-3457 (verkkojulkaisu) ISBN (PDF) 978-951-25-2282-8 TIIVISTELMÄRAPORTTI (SUMMARY REPORT) CB-agensseilta suojaavan itsepuhdistuvan naamiopinnoitteen kehittäminen / DESSCO / Development

Lisätiedot

TIIVISTELMÄRAPORTTI (SUMMARY REPORT)

TIIVISTELMÄRAPORTTI (SUMMARY REPORT) 2012/MAT824 ISSN 1797-3457 (verkkojulkaisu) ISBN (PDF) 978-951-25-2418-1 TIIVISTELMÄRAPORTTI (SUMMARY REPORT) CB-agensseilta suojaavan itsepuhdistuvan naamiopinnoitteen kehittäminen / DESSCO Development

Lisätiedot

Copyright 2008 Beneq Oy

Copyright 2008 Beneq Oy Pinnoituslaitteet Copyright 2008 Beneq Oy Sisältö nhalo Prosessin perusteet Tausta nhalo pähkinänkuoressa Raaka-aineet Prosessin tuotos Hiukkassynteesi Prosessilämpötila Prosessiparametrit Sovellukset

Lisätiedot

Määräys STUK SY/1/ (34)

Määräys STUK SY/1/ (34) Määräys SY/1/2018 4 (34) LIITE 1 Taulukko 1. Vapaarajat ja vapauttamisrajat, joita voidaan soveltaa kiinteiden materiaalien vapauttamiseen määrästä riippumatta. Osa1. Keinotekoiset radionuklidit Radionuklidi

Lisätiedot

Funktionaaliset nanopinnoitteet koneenrakennuksessa

Funktionaaliset nanopinnoitteet koneenrakennuksessa 1 Funktionaaliset nanopinnoitteet koneenrakennuksessa Prof. Tapio Mäntylä TTY Materiaaliopin laitos Keraamimateriaalien laboratorio Nanopinnoitteita koneenrakentajille 8.4.2010. Yleisimpien nanotuotteiden

Lisätiedot

Säteilyturvakeskuksen määräys turvallisuusluvasta ja valvonnasta vapauttamisesta

Säteilyturvakeskuksen määräys turvallisuusluvasta ja valvonnasta vapauttamisesta 1 (33) LUONNOS 2 -MÄÄRÄYS STUK SY/1/2017 Säteilyturvakeskuksen määräys turvallisuusluvasta ja valvonnasta vapauttamisesta Säteilyturvakeskuksen päätöksen mukaisesti määrätään säteilylain ( / ) 49 :n 3

Lisätiedot

EPMAn tarjoamat analyysimahdollisuudet

EPMAn tarjoamat analyysimahdollisuudet Top Analytica Oy Ab Laivaseminaari 27.8.2013 EPMAn tarjoamat analyysimahdollisuudet Jyrki Juhanoja, Top Analytica Oy Johdanto EPMA (Electron Probe Microanalyzer) eli röntgenmikroanalysaattori on erikoisrakenteinen

Lisätiedot

Kenttätutkimus hiiliteräksen korroosiosta kaukolämpöverkossa

Kenttätutkimus hiiliteräksen korroosiosta kaukolämpöverkossa 1 (17) Tilaajat Suomen KL Lämpö Oy Sari Kurvinen Keisarinviitta 22 33960 Pirkkala Lahti Energia Olli Lindstam PL93 15141 Lahti Tilaus Yhteyshenkilö VTT:ssä Sähköposti 30.5.2007, Sari Kurvinen, sähköposti

Lisätiedot

Nanoteknologian ja nanomateriaalien käyttö rakentamisessa

Nanoteknologian ja nanomateriaalien käyttö rakentamisessa Nanoteknologian ja nanomateriaalien käyttö rakentamisessa Niina Nieminen Teknologiakeskus KETEK Oy Nanoteknologian osaamisklusteri TEKNOLOGIAKESKUS KETEK OY Kokkolassa sijaitseva yritysten osaamisen kehittämiseen

Lisätiedot

JAKSOLLINEN JÄRJESTELMÄ

JAKSOLLINEN JÄRJESTELMÄ JASOLLINEN JÄRJESTELMÄ Oppitunnin tavoite: Oppitunnin tavoitteena on opettaa jaksollinen järjestelmä sekä sen historiaa alkuainepelin avulla. Tunnin tavoitteena on, että oppilaat oppivat tieteellisen tutkimuksen

Lisätiedot

Nanoteknologian tulevaisuuden näkymistä. Erja Turunen Vice President, Applied Materials 25.9.2012

Nanoteknologian tulevaisuuden näkymistä. Erja Turunen Vice President, Applied Materials 25.9.2012 Nanoteknologian tulevaisuuden näkymistä Erja Turunen Vice President, Applied Materials 25.9.2012 24/09/2012 2 Nanoturvallisuus, osa uuden teknologian käyttöön liittyvien riskien tarkastelua Nanoskaalan

Lisätiedot

Elodean käyttö maanparannusaineena ja kasvitautitorjunnassa

Elodean käyttö maanparannusaineena ja kasvitautitorjunnassa Elodean käyttö maanparannusaineena ja kasvitautitorjunnassa OHRY 2 1.12.2016 Lea Hiltunen Vesiruton käyttö maanparannusaineena ja kasvitautitorjunnassa Maanparannusaineella pyritään edistämään kasvien

Lisätiedot

Jaksollinen järjestelmä ja sidokset

Jaksollinen järjestelmä ja sidokset Booriryhmä Hiiliryhmä Typpiryhmä Happiryhmä Halogeenit Jalokaasut Jaksollinen järjestelmä ja sidokset 13 Jaksollinen järjestelmä on tärkeä kemian työkalu. Sen avulla saadaan tietoa alkuaineiden rakenteista

Lisätiedot

Nanopinnoitetutkimus Suomessa - päivän teemaan sopivia poimintoja

Nanopinnoitetutkimus Suomessa - päivän teemaan sopivia poimintoja Nanopinnoitetutkimus Suomessa - päivän teemaan sopivia poimintoja Nanopinnoitteita koneenrakentajille Tampere 8.4.2010 Juha Kauppinen, Miktech Oy Mikkelin seudun Osaamiskeskus, Nanoteknologian klusteri

Lisätiedot

17VV VV 01021

17VV VV 01021 Pvm: 4.5.2017 1/5 Boliden Kevitsa Mining Oy Kevitsantie 730 99670 PETKULA Tutkimuksen nimi: Kevitsan vesistötarkkailu 2017, huhtikuu Näytteenottopvm: 4.4.2017 Näyte saapui: 6.4.2017 Näytteenottaja: Mika

Lisätiedot

Nanolla paremmaksi lisäarvoa tuotteisiin nanoteknologialla

Nanolla paremmaksi lisäarvoa tuotteisiin nanoteknologialla Nanolla paremmaksi lisäarvoa tuotteisiin nanoteknologialla 4.3.2013 Mika Koskenvuori, Ohjelmajohtaja mika.koskenvuori@culminatum.fi +358 50 59 454 59 www.nanobusiness.fi Nanoteknologian klusteriohjelma

Lisätiedot

Tampereen ilmanlaadun tarkkailu

Tampereen ilmanlaadun tarkkailu Tampereen ilmanlaadun tarkkailu Ympäristötarkastaja Ari Elsilä Kaupunkiympäristön palvelualue, ympäristönsuojelu Tampereen kaupunki seuraa kantakaupunkialueella ilmanlaatua jatkuvatoimisin mittauksin joulukuussa

Lisätiedot

Poltossa vapautuvien metallien laserdiagnostiikka

Poltossa vapautuvien metallien laserdiagnostiikka 1 Poltossa vapautuvien metallien laserdiagnostiikka Rolf Hernberg, Albert Manninen, Tommi Kortelainen, Tapio Rantala Tampereen teknillinen yliopisto Fysiikan laitos Sisältö 2 Poltossa vapautuvat metallit

Lisätiedot

17VV VV Veden lämpötila 14,2 12,7 14,2 13,9 C Esikäsittely, suodatus (0,45 µm) ok ok ok ok L. ph 7,1 6,9 7,1 7,1 RA2000¹ L

17VV VV Veden lämpötila 14,2 12,7 14,2 13,9 C Esikäsittely, suodatus (0,45 µm) ok ok ok ok L. ph 7,1 6,9 7,1 7,1 RA2000¹ L 1/5 Boliden Kevitsa Mining Oy Kevitsantie 730 99670 PETKULA Tutkimuksen nimi: Kevitsan vesistötarkkailu 2017, elokuu Näytteenottopvm: 22.8.2017 Näyte saapui: 23.8.2017 Näytteenottaja: Eerikki Tervo Analysointi

Lisätiedot

Olosuhde- ja Xenon-testaus. Microbe Control Finland Oy

Olosuhde- ja Xenon-testaus. Microbe Control Finland Oy Materiaalitekniikka Tekijä: 20.8.2010 Simo Torniainen Aapo Nylén Paavo Ripatti Olosuhde- ja Xenon-testaus Microbe Control Finland Oy 2 1. Asiakastiedot Jouko Leppänen Microbe Control Finland Oy Pl 3 00721

Lisätiedot

Raportti Sivu 1 (7) K1301600 2BQWOKQ8N98 Vahanen Oy Projekti TT 1099 Kyösti Nieminen Tilausnumero Sisäänkirjattu 2013-11-13 Linnoitustie 5 Raportoitu 2013-11-21 02600 ESPOO Materiaalin analysointi Asiakkaan

Lisätiedot

Ohutlevymateriaalien korroosio merivesiolosuhteissa

Ohutlevymateriaalien korroosio merivesiolosuhteissa Ohutlevymateriaalien korroosio merivesiolosuhteissa Ohutlevypäivät Esittely - korroosiotutkimukset Hanke WP 1 Materiaalit Korroosiotestaukset Testitulokset Mitä vielä tutkitaan Mitä olisi kiinnostava tutkia

Lisätiedot

MOOLIMASSA. Vedyllä on yksi atomi, joten Vedyn moolimassa M(H) = 1* g/mol = g/mol. ATOMIMASSAT TAULUKKO

MOOLIMASSA. Vedyllä on yksi atomi, joten Vedyn moolimassa M(H) = 1* g/mol = g/mol. ATOMIMASSAT TAULUKKO MOOLIMASSA Moolimassan symboli on M ja yksikkö g/mol. Yksikkö ilmoittaa kuinka monta grammaa on yksi mooli. Moolimassa on yhden moolin massa, joka lasketaan suhteellisten atomimassojen avulla (ATOMIMASSAT

Lisätiedot

Matalaemissiivinen ja tutkasäteitä absorboiva hybridimaali- HYBRIDPAINT. MATINE vuosiseminaari 17.11.2011 Pertti Lintunen, VTT

Matalaemissiivinen ja tutkasäteitä absorboiva hybridimaali- HYBRIDPAINT. MATINE vuosiseminaari 17.11.2011 Pertti Lintunen, VTT Matalaemissiivinen ja tutkasäteitä absorboiva hybridimaali- HYBRIDPAINT MATINE vuosiseminaari 17.11.2011 Pertti Lintunen, VTT 2 Tutkimusryhmän jäsenet ja hankkeen koko Tutkijat jotka mukana VTTltä: Erikoistutkija

Lisätiedot

Kuusakoski Oy:n rengasrouheen kaatopaikkakelpoisuus.

Kuusakoski Oy:n rengasrouheen kaatopaikkakelpoisuus. Kuusakoski Oy:n rengasrouheen kaatopaikkakelpoisuus. 2012 Envitop Oy Riihitie 5, 90240 Oulu Tel: 08375046 etunimi.sukunimi@envitop.com www.envitop.com 2/5 KUUSAKOSKI OY Janne Huovinen Oulu 1 Tausta Valtioneuvoston

Lisätiedot

Nanotieteestä nanoteknologiaan

Nanotieteestä nanoteknologiaan AMROY RESEARCH CENTER DEEP SEA ENGINEERING OY Nanotieteestä nanoteknologiaan Pasi Keinänen PhD Candidate, NSC Founder, Nanolab Systems Oy Founder & Chairman, Amroy Europe Oy Founder & Chairman, Deep Sea

Lisätiedot

Joensuun yliopisto Kemian valintakoe/3.6.2009

Joensuun yliopisto Kemian valintakoe/3.6.2009 Joesuu yliopisto Kemia valitakoe/.6.009 Mallivastaukset 1. Selitä lyhyesti (korkeitaa kolme riviä), a) elektroegatiivisuus b) elektroiaffiiteetti c) amfolyytti d) diffuusio e) Le Chatelieri periaate. a)

Lisätiedot

781611S KIINTEÄN OLOMUODON KEMIA (4 op)

781611S KIINTEÄN OLOMUODON KEMIA (4 op) 781611S KIINTEÄN OLOMUODON KEMIA (4 op) ma ti ke to pe 12.9. klo 12-14 19.9. klo 12-14 26.9. klo 12-14 3.10. klo 12-14 KE351 10.10. klo 12-14 17.10. klo 12-14 24.10. klo 12-14 31.10. klo 12-14 KE351 14.9.

Lisätiedot

TUTKIMUSSELOSTE. Tutkimuksen lopetus pvm. Näkösyv. m

TUTKIMUSSELOSTE. Tutkimuksen lopetus pvm. Näkösyv. m TUTKIMUSSELOSTE Tarkkailu: Talvivaaran prosessin ylijäämävedet 2012 Jakelu: pirkko.virta@poyry.com Tarkkailukierros: vko 3 hanna.kurtti@poyry.com Tilaaja: Pöyry Finland Oy Havaintopaikka Tunnus Näytenumero

Lisätiedot

RUOSTUMATTOMAT TERÄKSET

RUOSTUMATTOMAT TERÄKSET 1 RUOSTUMATTOMAT TERÄKSET 3.11.2013 Seuraavasta aineistosta kiitän Timo Kauppia Kemi-Tornio Ammattikorkeakoulu 2 RUOSTUMATTOMAT TERÄKSET Ruostumattomat teräkset ovat standardin SFS EN 10022-1 mukaan seostettuja

Lisätiedot

Malmi Orig_ENGLISH Avolouhos Kivilajien kerrosjärjestys S Cu Ni Co Cr Fe Pb Cd Zn As Mn Mo Sb

Malmi Orig_ENGLISH Avolouhos Kivilajien kerrosjärjestys S Cu Ni Co Cr Fe Pb Cd Zn As Mn Mo Sb 11.2 Malmi % % % ppm ppm % ppm ppm ppm ppm ppm ppm ppm Orig_ENGLISH Avolouhos Kivilajien kerrosjärjestys S Cu Ni Co Cr Fe Pb Cd Zn As Mn Mo Sb Konttijärvi Kattopuoli 0,20 0,14 0,07 48,97 376,76 4,33

Lisätiedot

Nanomateriaalit jätteissä. Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy

Nanomateriaalit jätteissä. Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy Nanomateriaalit jätteissä Hanna-Kaisa Koponen Teknologiakeskus KETEK Oy Lujitemuovipäivät 14.11.2013 Teknologiakeskus KETEK Oy Tutkimus ja tuotekehitys Analyysi- ja testauspalvelut Aluekehityspalvelut

Lisätiedot

Alikuoret eli orbitaalit

Alikuoret eli orbitaalit Alkuaineiden jaksollinen järjestelmä Alkuaineen kemialliset ominaisuudet määräytyvät sen ulkokuoren elektronirakenteesta. Seuraus: Samanlaisen ulkokuorirakenteen omaavat alkuaineen ovat kemiallisesti sukulaisia

Lisätiedot

Nanoteknologian kokeelliset työt vastauslomake

Nanoteknologian kokeelliset työt vastauslomake vastauslomake 1. Hydrofobiset pinnat Täydennä taulukkoon käyttämäsi nesteet tutkittavat materiaalit. Merkitse taulukkoon huomioita nesteiden käyttäytymisestä tutkittavalla materiaalilla. Esim muodostaa

Lisätiedot

Kiinteiden'materiaalien'magnee-set'ominaisuudet'

Kiinteiden'materiaalien'magnee-set'ominaisuudet' Kiinteiden'materiaalien'magnee-set'ominaisuudet' Peruskäsite:' Yhdisteessäelektronien orbtaaliliike ja spinvaiku7avatmagnee:siin ominaisuuksiin(spininvaikutuson merki7ävämpi) ' Diamagne6smi' Kaikkiorbitaalittäysinmiehite7yjätai

Lisätiedot

TUTKIMUSSELOSTE. Tarkkailu: Talvivaaran prosessin ylijäämävedet 2012 Jakelu: Tarkkailukierros: vko 2. Tutkimuksen lopetus pvm

TUTKIMUSSELOSTE. Tarkkailu: Talvivaaran prosessin ylijäämävedet 2012 Jakelu: Tarkkailukierros: vko 2. Tutkimuksen lopetus pvm TUTKIMUSSELOSTE Tarkkailu: Talvivaaran prosessin ylijäämävedet 2012 Jakelu: pirkko.virta@poyry.com Tarkkailukierros: vko 2 hanna.kurtti@poyry.com Tilaaja: Pöyry Finland Oy Havaintopaikka Tunnus Näytenumero

Lisätiedot

Laboratoriomittauksia mineraalikuitujen irtoamisesta sisäkatosta

Laboratoriomittauksia mineraalikuitujen irtoamisesta sisäkatosta SaintGobain Ecophon Group Ecophon Laboratoriomittauksia mineraalikuitujen irtoamisesta sisäkatosta Jyrki Kilpikari Hannu Koskela Annika Saarto Saint-Gobain Finland Oy, Ecophon Turun ammattikorkeakoulu

Lisätiedot

saumaus- ja tiivistysaineet

saumaus- ja tiivistysaineet saumaus- ja tiivistysaineet POWERCOLOR Sementtipohjaisen saumalaastin uusinta sukupolvea sisältää hopea ioneja ja käytetään 1 5 mm leveisiin saumoihin. SILVER ACTIVE SYSTEM on oligodynaaminenhopea ionien

Lisätiedot

Fysiikan, kemian, matematiikan ja tietotekniikan kilpailu lukiolaisille

Fysiikan, kemian, matematiikan ja tietotekniikan kilpailu lukiolaisille Fysiikan, kemian, matematiikan ja tietotekniikan kilpailu lukiolaisille 25.1.2018 Kemian tehtävät Kirjoita nimesi ja lukiosi tähän tehtäväpaperiin. Kirjoita vastauksesi selkeällä käsialalla tehtäväpaperiin

Lisätiedot

www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet

www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet www.ruukki.com MINERAALI- TUOTTEET Kierrätys ja Mineraalituotteet Masuunihiekka stabiloinnit (sideaineena) pehmeikkörakenteet sidekivien alusrakenteet putkijohtokaivannot salaojan ympärystäytöt alapohjan

Lisätiedot

Ympäristölupahakemuksen täydennys

Ympäristölupahakemuksen täydennys Ympäristölupahakemuksen täydennys Täydennyspyyntö 28.9.2012 19.10.2012 Talvivaara Sotkamo Oy Talvivaarantie 66 88120 Tuhkakylä Finland 2012-10-19 2 / 6 Ympäristölupahakemuksen täydennys Pohjois-Suomen

Lisätiedot

TUTKIMUSTYÖSELOSTUS KUUSAMON KUNNASSA VALTAUSALUEELLA OLLINSUO 1, KAIV.REK. N:O 3693 SUORITETUISTA MALMITUTKIMUKSISTA

TUTKIMUSTYÖSELOSTUS KUUSAMON KUNNASSA VALTAUSALUEELLA OLLINSUO 1, KAIV.REK. N:O 3693 SUORITETUISTA MALMITUTKIMUKSISTA GEOLOGIAN TUTKIMUSKESKUS M 06/4522/-89/1/10 Kuusamo Ollinsuo Heikki Pankka 17.8.1989 1 TUTKIMUSTYÖSELOSTUS KUUSAMON KUNNASSA VALTAUSALUEELLA OLLINSUO 1, KAIV.REK. N:O 3693 SUORITETUISTA MALMITUTKIMUKSISTA

Lisätiedot

METALLIMAALIEN AMMATTILAINEN. Opas täydelliseen metallinsuojaukseen!

METALLIMAALIEN AMMATTILAINEN. Opas täydelliseen metallinsuojaukseen! METALLIMAALIEN AMMATTILAINEN ULOS&SISÄLLE ULOS&SISÄLLE Opas täydelliseen metallinsuojaukseen! Aina oikea maali metallille! Hammerite Hammerite metallimaaleilla voidaan käsitellä kaiken tyyppisiä metallipintoja

Lisätiedot

Pellettien pienpolton haasteet TUOTEPÄÄLLIKKÖ HEIKKI ORAVAINEN VTT EXPERT SERVICES OY

Pellettien pienpolton haasteet TUOTEPÄÄLLIKKÖ HEIKKI ORAVAINEN VTT EXPERT SERVICES OY Pellettien pienpolton haasteet TUOTEPÄÄLLIKKÖ HEIKKI ORAVAINEN VTT EXPERT SERVICES OY Esityksen sisältö Ekopellettien ja puupellettien vertailua polttotekniikan kannalta Koetuloksia ekopellettien poltosta

Lisätiedot

AWS A5.20/A5.20M : E70T-9C-H8 / E70T-9M-H8 EN 758 : T 46 0 R C 3 H10 / T 46 0 R M 3 H10

AWS A5.20/A5.20M : E70T-9C-H8 / E70T-9M-H8 EN 758 : T 46 0 R C 3 H10 / T 46 0 R M 3 H10 Luokittelu Suojakaasullinen täytelanka käsihitsaukseen tai mekanisoituun hitsaukseen jalkoasennossa Vähän roiskeita, hyvä kuonan irtoaminen, juoheva ulkonäkö, erinomainen hitsattavuus Hyvä tuotto ja syvä

Lisätiedot

MAIDON PROTEIININ MÄÄRÄN SELVITTÄMINEN (OSA 1)

MAIDON PROTEIININ MÄÄRÄN SELVITTÄMINEN (OSA 1) MAIDON PROTEIININ MÄÄRÄN SELVITTÄMINEN (OSA 1) Johdanto Maito on tärkeä eläinproteiinin lähde monille ihmisille. Maidon laatu ja sen sisältämät proteiinit riippuvat useista tekijöistä ja esimerkiksi meijereiden

Lisätiedot

Gentoon korroosiotestin tulokset

Gentoon korroosiotestin tulokset Kehittynyt, kirkas, vettä hylkivä pinnoite Gentoon korroosiotestin tulokset Korroosiotesti sähkökemiallisella impedanssispektroskopialla (EIS, Electrochemical Impedance Spectroscopy) Sähkökemiallista impedanssispektroskopiaa

Lisätiedot

TUTKIMUSTODISTUS 2012E

TUTKIMUSTODISTUS 2012E TUTKIMUSTODISTUS 2012E- 21512-1 Tarkkailu: Talvivaara kipsisakka-altaan vuoto 2012 Tarkkailukierros: vko 51 Tilaaja: Pöyry Finland Oy Otto pvm. Tulo pvm. Tutkimuksen lopetus pvm. Havaintopaikka Tunnus

Lisätiedot

Elintarviketeollisuuden hapan vaahtopesuneste

Elintarviketeollisuuden hapan vaahtopesuneste P3-topax 56 Elintarviketeollisuuden hapan vaahtopesuneste OMINAISUUDET Erinomainen poistamaan mineraalisaostumia Poistaa hyvin rasvaa ja proteiinia Erittäin tehokas matalissa konsentraateissa Parannellut

Lisätiedot

ICP-OES JA ICP-MS TEKNIIKAT PIENTEN METALLIPITOISUUKSIEN MÄÄRITYKSESSÄ. Matti Niemelä, Oulun yliopisto, kemian laitos

ICP-OES JA ICP-MS TEKNIIKAT PIENTEN METALLIPITOISUUKSIEN MÄÄRITYKSESSÄ. Matti Niemelä, Oulun yliopisto, kemian laitos ICP-OES JA ICP-MS TEKNIIKAT PIENTEN METALLIPITOISUUKSIEN MÄÄRITYKSESSÄ Matti Niemelä, Oulun yliopisto, kemian laitos Oulun yliopisto - Kemian laitos Laitoksen tiedealat Epäorgaaninen kemia Fysikaalinen

Lisätiedot

Spektrofotometria ja spektroskopia

Spektrofotometria ja spektroskopia 11 KÄYTÄNNÖN ESIMERKKEJÄ INSTRUMENTTIANALYTIIKASTA Lisätehtävät Spektrofotometria ja spektroskopia Esimerkki 1. Mikä on transmittanssi T ja transmittanssiprosentti %T, kun absorbanssi A on 0, 1 ja 2. josta

Lisätiedot

Analyysi Menetelmä Yksikkö 32057-1 Verkostovesi Pattasten koulu. * SFS-EN ISO pmy/ml 1 Est. 7,5 Sähkönjohtavuus, 25 C * SFS-EN 10523:2012

Analyysi Menetelmä Yksikkö 32057-1 Verkostovesi Pattasten koulu. * SFS-EN ISO pmy/ml 1 Est. 7,5 Sähkönjohtavuus, 25 C * SFS-EN 10523:2012 1 Tutkimustodistus 214-3257 1(4) Raahen Vesi Oy Marintie 1 9214 Pattijoki Näytetiedot Näyte Verkostovesi Näyte otettu 25.8.214 Näytteen ottaja Jukka Ollikkala Saapunut 26.8.214 Näytteenoton syy Jaksottainen

Lisätiedot

Käsitteitä. Hapetusluku = kuvitteellinen varaus, jonka atomi saa elektronin siirtyessä

Käsitteitä. Hapetusluku = kuvitteellinen varaus, jonka atomi saa elektronin siirtyessä Sähkökemia Nopea kertaus! Mitä seuraavat käsitteet tarkoittivatkaan? a) Hapettuminen b) Pelkistyminen c) Hapetusluku d) Elektrolyytti e) Epäjalometalli f) Jalometalli Käsitteitä Hapettuminen = elektronin

Lisätiedot

Pienvesien neutralointikokeet Jermi Tertsunen POPELY

Pienvesien neutralointikokeet Jermi Tertsunen POPELY Pienvesien neutralointikokeet Jermi Tertsunen POPELY Pohjois-Pohjanmaan elinkeino-, liikenne- ja ympäristökeskus, Jermi Tertsunen, VY 11.12.20012 1 Pintavesien neutralointia tarvitaan yleensä kun joku

Lisätiedot

Sensorit ulkoilman hiukkaspitoisuuksien seurannassa. Topi Rönkkö. Ilmanlaadun tutkimusseminaari

Sensorit ulkoilman hiukkaspitoisuuksien seurannassa. Topi Rönkkö. Ilmanlaadun tutkimusseminaari Sensorit ulkoilman hiukkaspitoisuuksien seurannassa Topi Rönkkö Ilmanlaadun tutkimusseminaari 13.12.216 Järvinen, A., Kuuluvainen, H., Niemi, J.V., Saari, S., Dal Maso, M., Pirjola, L.,Hillamo, R., Janka,

Lisätiedot

NIMI: Luokka: c) Atomin varaukseton hiukkanen on nimeltään i) protoni ii) neutroni iii) elektroni

NIMI: Luokka: c) Atomin varaukseton hiukkanen on nimeltään i) protoni ii) neutroni iii) elektroni Peruskoulun kemian valtakunnallinen koe 2010-2011 NIMI: Luokka: 1. Ympyröi oikea vaihtoehto. a) Ruokasuolan kemiallinen kaava on i) CaOH ii) NaCl iii) KCl b) Natriumhydroksidi on i) emäksinen aine, jonka

Lisätiedot

Nanomateriaalien turvallisuus SOTERKO- yhteistyössä

Nanomateriaalien turvallisuus SOTERKO- yhteistyössä Nanomateriaalien turvallisuus SOTERKO- yhteistyössä Turvallisuus on edellytys nanoteknologian menestykselle Suomessa ja muualla Nanoteknologiat on yksi EU:n kuudesta mahdollistavasta teknologiasta EU-2020

Lisätiedot

Työpaikkojen haasteet; altistumisen arviointi ja riskinhallinta

Työpaikkojen haasteet; altistumisen arviointi ja riskinhallinta Hyvinvointia työstä Työpaikkojen haasteet; altistumisen arviointi ja riskinhallinta Tomi Kanerva 6.11.2015 Työterveyslaitos Tomi Kanerva www.ttl.fi 2 Sisältö Työpaikkojen nanot Altistuminen ja sen arviointi

Lisätiedot

ROMUMETALLIA OSTAMASSA (OSA 1)

ROMUMETALLIA OSTAMASSA (OSA 1) ROMUMETALLIA OSTAMASSA (OSA 1) Johdanto Kupari on metalli, jota käytetään esimerkiksi sähköjohtojen, tietokoneiden ja putkiston valmistamisessa. Korkean kysynnän vuoksi kupari on melko kallista. Kuparipitoisen

Lisätiedot

KEHÄVALU OY Mattilanmäki 24 TAMPERE

KEHÄVALU OY Mattilanmäki 24 TAMPERE PENTTI PAUKKONEN VALUHIEKAN HAITTA-AINETUTKIMUS KEHÄVALU OY Mattilanmäki 24 TAMPERE Työ nro 82102448 23.10.2002 VALUHIEKAN HAITTA-AINETUTKIMUS Kehävalu Oy 1 SISÄLLYS 1. JOHDANTO 2 2. TUTKIMUSKOHDE 2 2.1

Lisätiedot

ARKI, 1`t_'+i APU IALk GEO Väli-Suomen aluetoimisto M19/2431/2000/1/10 ALAVIESKA Juku Jarmo Nikander SKUS KULTATUTKIMUKSET ALAVIESKASSA KART

ARKI, 1`t_'+i APU IALk GEO Väli-Suomen aluetoimisto M19/2431/2000/1/10 ALAVIESKA Juku Jarmo Nikander SKUS KULTATUTKIMUKSET ALAVIESKASSA KART ARKI, 1`t_'+i APU IALk GEO Väli-Suomen aluetoimisto M19/2431/2000/1/10 ALAVIESKA Juku 28.1.2000 Jarmo Nikander SKUS KULTATUTKIMUKSET ALAVIESKASSA KARTTALEHDELLÄ 243108, KOHTEESSA JUKU, VUONNA 1998. 1 TUTKIMUSKOHTEEN

Lisätiedot

Chem-C2400 Luento 3: Faasidiagrammit Ville Jokinen

Chem-C2400 Luento 3: Faasidiagrammit Ville Jokinen Chem-C2400 Luento 3: Faasidiagrammit 16.1.2019 Ville Jokinen Oppimistavoitteet Faasidiagrammit ja mikrorakenteen muodostuminen Kahden komponentin faasidiagrammit Sidelinja ja vipusääntö Kolmen faasin reaktiot

Lisätiedot

LUJIEN TERMOMEKAANISTEN TERÄSTEN HITSAUS JA HITSATTAVUUS

LUJIEN TERMOMEKAANISTEN TERÄSTEN HITSAUS JA HITSATTAVUUS LUJIEN TERMOMEKAANISTEN TERÄSTEN HITSAUS JA HITSATTAVUUS Kari Lahti Dillinger Nordic AB HITSAUSTEKNIIKKAPÄIVÄT 14.4.2016, Lahti History of the Dillinger Hütte 1685 Founded by Marquis de Lenoncourt, under

Lisätiedot

AMMATTIKORKEAKOULUJEN TEKNIIKAN JA LIIKENTEEN VALINTAKOE

AMMATTIKORKEAKOULUJEN TEKNIIKAN JA LIIKENTEEN VALINTAKOE TEHTÄVÄOSA 4..005 AMMATTKORKEAKOULUJEN TEKNKAN JA LKENTEEN VALNTAKOE YLESOHJETA Tehtävien suoritusaika on h 45 min. Osio (Tekstin ymmärtäminen) Osiossa on valintatehtävää. Tämän osion maksimipistemäärä

Lisätiedot

Kuparin korroosio hapettomissa olosuhteissa

Kuparin korroosio hapettomissa olosuhteissa Kuparin korroosio hapettomissa olosuhteissa Olof Forsén, Antero Pehkonen, Jari Aromaa Aalto-yliopisto Timo Saario VTT 1 Kuparin korroosio hapettomissa olosuhteissa Taustaa Aikaisemmat tutkimukset Tutkimuksen

Lisätiedot

FOSFORIPITOISUUS PESUAINEESSA

FOSFORIPITOISUUS PESUAINEESSA FOSFORIPITOISUUS PESUAINEESSA KOHDERYHMÄ: Työ soveltuu yläkouluun kurssille elollinen luonto ja yhteiskunta. Lukiossa työ soveltuu parhaiten kurssille KE4. KESTO: Työ kestää n.1-2h MOTIVAATIO: Vaatteita

Lisätiedot

MONIKÄYTTÖINEN RATKAISU AMMATTILAISILLE

MONIKÄYTTÖINEN RATKAISU AMMATTILAISILLE MONIKÄYTTÖINEN RATKAISU AMMATTILAISILLE Powered by TCPDF (www.tcpdf.org) Täydellinen valikoima kaiken kokoisille putkille ja kanaville helposti levitettäviä tuotteita Tehokas lämpöhäviöiden esto Järjestelmän

Lisätiedot

Tekniikan valintakokeen laskutehtävät (osio 3): Vastaa kukin tehtävä erilliselle vastauspaperille vastaukselle varattuun kohtaan

Tekniikan valintakokeen laskutehtävät (osio 3): Vastaa kukin tehtävä erilliselle vastauspaperille vastaukselle varattuun kohtaan Tekniikan valintakokeen laskutehtävät (osio 3): Vastaa kukin tehtävä erilliselle vastauspaperille vastaukselle varattuun kohtaan 1. Kolmiossa yksi kulma on 60 ja tämän viereisten sivujen suhde 1 : 3. Laske

Lisätiedot

TUTKIMUSTYÖSELOSTUS KUUSAMON KUNNASSA VALTAUSALUEELLA SARKANNIEMI 1 KAIV.REK. N:O 4532 SUORITETUISTA MALMITUTKIMUKSISTA

TUTKIMUSTYÖSELOSTUS KUUSAMON KUNNASSA VALTAUSALUEELLA SARKANNIEMI 1 KAIV.REK. N:O 4532 SUORITETUISTA MALMITUTKIMUKSISTA GEOLOGIAN TUTKIMUSKESKUS Pohjois-Suomen aluetoimisto M06/4611/-93/1/10 Kuusamo Sarkanniemi Heikki Pankka 29.12.1993 TUTKIMUSTYÖSELOSTUS KUUSAMON KUNNASSA VALTAUSALUEELLA SARKANNIEMI 1 KAIV.REK. N:O 4532

Lisätiedot

Osaammeko hyödyntää betonin mahdollisuudet?

Osaammeko hyödyntää betonin mahdollisuudet? Osaammeko hyödyntää betonin mahdollisuudet? BETONIPÄIVÄT TEEMA: BETONIARKKITEHTUURI 24.10.2013 BETONI KESTÄÄ RAKENNETTU YMPÄRISTÖMME ON TEHTY KIVESTÄ JA BETONISTA PANTHEON, ROOMA 126 ROOMALAINEN TIE SEINÄJOEN

Lisätiedot

AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY LUONNONVARAKESKUS VANTAA, ROVANIEMI

AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY LUONNONVARAKESKUS VANTAA, ROVANIEMI T203/M13/2014 Liite 1 / Appendix 1 Sivu / Page 1(5) AKKREDITOITU TESTAUSLABORATORIO ACCREDITED TESTING LABORATORY LUONNONVARAKESKUS VANTAA, ROVANIEMI NATURAL RESOURCES INSTITUTE FINLAND VANTAA, ROVANIEMI

Lisätiedot

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta

UDDEHOLM VANADIS 4 EXTRA. Työkaluteräksen kriittiset ominaisuudet. Käyttökohteet. Ominaisuudet. Yleistä. Työkalun suorituskyvyn kannalta 1 (6) Työkaluteräksen kriittiset ominaisuudet Ohjeanalyysi % Toimitustila C 1,4 Si 0,4 Mn 0,4 Cr 4,7 Mo 3,5 pehmeäksihehkutettu noin 230 HB V 3,7 Työkalun suorituskyvyn kannalta käyttökohteeseen soveltuva

Lisätiedot

GEOLOGIAN TUTKIMUSKESKUKSEN MALMIOSASTON RAPORTTI TIMANTTIPOTENTIAALISTEN ALUEIDEN TUTKIMUKSISTA KUUSAMOSSA VUODELTA 1993.

GEOLOGIAN TUTKIMUSKESKUKSEN MALMIOSASTON RAPORTTI TIMANTTIPOTENTIAALISTEN ALUEIDEN TUTKIMUKSISTA KUUSAMOSSA VUODELTA 1993. M 19/4523/2001/1 Geologian tutkimuskeskus Raportti 4.10.2001 Marjatta Koivisto GEOLOGIAN TUTKIMUSKESKUKSEN MALMIOSASTON RAPORTTI TIMANTTIPOTENTIAALISTEN ALUEIDEN TUTKIMUKSISTA KUUSAMOSSA VUODELTA 1993

Lisätiedot

Tekijä lehtori Zofia Bazia-Hietikko

Tekijä lehtori Zofia Bazia-Hietikko Tekijä lehtori Zofia Bazia-Hietikko Tarkoituksena on tuoda esiin, että kemia on osa arkipäiväämme, siksi opiskeltavat asiat kytketään tuttuihin käytännön tilanteisiin. Ympärillämme on erilaisia kemiallisia

Lisätiedot

Kuparin korroosionopeuden mittaaminen kaasufaasissa loppusijoituksen alkuvaiheessa

Kuparin korroosionopeuden mittaaminen kaasufaasissa loppusijoituksen alkuvaiheessa Kuparin korroosionopeuden mittaaminen kaasufaasissa loppusijoituksen alkuvaiheessa TkT Jari Aromaa Teknillinen korkeakoulu Korroosion ja materiaalikemian laboratorio TAUSTAA Kuparin yleinen korroosio voi

Lisätiedot

KTL Urpo Vihreapuu. Jakelu OKME/Outokumpu 1 kpl Hyv.

KTL Urpo Vihreapuu. Jakelu OKME/Outokumpu 1 kpl Hyv. Urpo Vihreapuu DO:-Z?ZZ07-PH~etala wp Jakelu OKME/Outokumpu 1 kpl Hyv. PEKKA H1ETALAN AU-KANSANNAYTTEESEEN LIITTYVIA HAVAINTOJA JA TUTKIMUSTULOKSIA 1999-2000. LllTE KAYNTIRAPOR-TTIIN KnOku/14/1-2-1999

Lisätiedot

Näytenumero Näytetunnus Tunnus Ottopvm. Näytteenottaja Saapunut pvm. Tutkimus alkoi Tutkimus valmis

Näytenumero Näytetunnus Tunnus Ottopvm. Näytteenottaja Saapunut pvm. Tutkimus alkoi Tutkimus valmis Tutkimustodistus '1.RA03' Kierros: elo 26.09.2018 Ranuan Infra Oy Keskustie 11 97700 Ranua Tulokset hyväksynyt Hanna Kemppe Laboratoriokemisti 040 704 0528 22569 (26.09.2018), 22570 (21.09.2018), 22571

Lisätiedot

SMEAR Kuopio. Ari Leskinen IL / TUT / KUO

SMEAR Kuopio. Ari Leskinen IL / TUT / KUO SMEAR 4 @ Kuopio Ari Leskinen IL / TUT / KUO 12.3.2009 1 Puijo Savilahti keskusta 2 Puijon tornin mittausasema meteorologiset parametrit: T, RH, p, vallitseva sää, tuuli (2D), näkyvyys, sateen intensiteetti

Lisätiedot

Puhtaamman ilman puolesta. Ilmanpuhdistus Desinfiointi Hajunpoisto Itsepuhdistuvuus

Puhtaamman ilman puolesta. Ilmanpuhdistus Desinfiointi Hajunpoisto Itsepuhdistuvuus Puhtaamman ilman puolesta Ilmanpuhdistus Desinfiointi Hajunpoisto Itsepuhdistuvuus Titaanidioksidi Titaanidioksidi (TiO 2 ) on laajasti käytetty kemikaali, jota käytetään yleisesti valkoisena väripigmenttinä

Lisätiedot

MMEA Measurement, monitoring and environmental assessment

MMEA Measurement, monitoring and environmental assessment MMEA Measurement, monitoring and environmental assessment D4.5.1.2 Test report Tekijät: Antti Rostedt, Marko Marjamäki Tampereen teknillinen yliopisto Fysiikan laitos PPS-M anturin hiukkaskokovaste Johdanto

Lisätiedot

MONIPUOLINEN JOUSTAVA ERISTE, JOKA POHJAUTUU ARMAFLEX TEKNOLOGIAAN

MONIPUOLINEN JOUSTAVA ERISTE, JOKA POHJAUTUU ARMAFLEX TEKNOLOGIAAN MONIPUOLINEN JOUSTAVA ERISTE, JOKA POHJAUTUU ARMAFLEX TEKNOLOGIAAN Powered by TCPDF (www.tcpdf.org) Luotettava kondensaation hallinta umpisoluisen Armaflex-teknologian pohjalta Tehokas lämpöhäviöiden esto

Lisätiedot

Vinkkejä opettajille ja odotetut tulokset SIVU 1

Vinkkejä opettajille ja odotetut tulokset SIVU 1 Vinkkejä opettajille ja odotetut tulokset SIVU 1 Konteksti palautetaan oppilaiden mieliin käymällä Osan 1 johdanto uudelleen läpi. Kysymysten 1 ja 2 tarkoituksena on arvioida ovatko oppilaat ymmärtäneet

Lisätiedot

KAIRAUSRAPORTT 1 030/ C/HOP/1994 Heikki Puustjarvi

KAIRAUSRAPORTT 1 030/ C/HOP/1994 Heikki Puustjarvi KAIRAUSRAPORTT 1 030/3322 08 C/HOP/1994 Heikki Puustjarvi Jakelu Okme/ arkisto Sijainti Malmitiedot: Fe-kiisupirote, Zn-malmi Geologia: Metavulkaniitit, muuttuminen Geofysiikka: Geokemia : Muut avainsanat:

Lisätiedot

Sähkökemia. Sähkökemiallinen jännitesarja, galvaaninen kenno, normaalipotentiaali

Sähkökemia. Sähkökemiallinen jännitesarja, galvaaninen kenno, normaalipotentiaali Sähkökemia Sähkökemiallinen jännitesarja, galvaaninen kenno, normaalipotentiaali Esimerkki 1 Pohdi kertauksen vuoksi seuraavia käsitteitä a) Hapettuminen b) Pelkistin c) Hapetusluku d) Elektrolyytti e)

Lisätiedot

Kalustelevyjen pinnoitusmateriaalien kulutuskestävyyden määritys käyttäen standardia

Kalustelevyjen pinnoitusmateriaalien kulutuskestävyyden määritys käyttäen standardia 0 TESTI RAPORTTI 24.11.2017 Version 0.0.2 Kalustelevyjen pinnoitusmateriaalien kulutuskestävyyden määritys käyttäen standardia ENV 13696:2000 Puu ja parkettilattiat Kimmoisuuden ja kulutuskestävyyden määritysmenetelmä

Lisätiedot

Vastuullinen nanoteknologia rakentamassa hyvinvointia

Vastuullinen nanoteknologia rakentamassa hyvinvointia Vastuullinen nanoteknologia rakentamassa hyvinvointia SOTERKO tutkimuspäivä, 23.9.2014 Kai Savolainen, teemajohtaja Nanotuvallisuuskeskus, Työterveyslaitos Nanomittakaava Jos hiukkasen yksi ulottuvuus

Lisätiedot

Kultatutkimukset Alajärven Peurakalliolla vuosina 2008-2014 Heidi Laxström, Olavi Kontoniemi

Kultatutkimukset Alajärven Peurakalliolla vuosina 2008-2014 Heidi Laxström, Olavi Kontoniemi GEOLOGIAN TUTKIMUSKESKUS Länsi-Suomen Yksikkö Kokkola 2/2015 Kultatutkimukset Alajärven Peurakalliolla vuosina 2008-2014 Heidi Laxström, Olavi Kontoniemi GEOLOGIAN TUTKIMUSKESKUS GEOLOGIAN TUTKIMUSKESKUS

Lisätiedot

PUTKIKAKSOISNIPPA MUSTA

PUTKIKAKSOISNIPPA MUSTA Takorauta Tuote LVI-numero Pikakoodi 0753007 RU33 KESKIRASKAS KESKIRASKAS KESKIRASKAS KESKIRASKAS KESKIRASKAS KESKIRASKAS KESKIRASKAS KESKIRASKAS DN 65 KESKIRASKAS 0 KESKIRASKAS 0 KESKIRASKAS SK/UK SK/UK

Lisätiedot

Korkean resoluution ja suuren kuva-alueen SAR

Korkean resoluution ja suuren kuva-alueen SAR Korkean resoluution ja suuren kuva-alueen SAR MATINE tutkimusseminaari 17.11.2016 Risto Vehmas, Juha Jylhä, Minna Väilä, Ari Visa Tampereen teknillinen yliopisto Signaalinkäsittelyn laitos Hankkeelle myönnetty

Lisätiedot

Top Analytica Oy Ab. XRF Laite, menetelmät ja mahdollisuudet Teemu Paunikallio

Top Analytica Oy Ab. XRF Laite, menetelmät ja mahdollisuudet Teemu Paunikallio XRF Laite, menetelmät ja mahdollisuudet Teemu Paunikallio Röntgenfluoresenssi Röntgensäteilyllä irroitetaan näytteen atomien sisäkuorilta (yleensä K ja L kuorilta) elektroneja. Syntyneen vakanssin paikkaa

Lisätiedot

Tutkimuksen näkökulmia

Tutkimuksen näkökulmia Tutkimuksen näkökulmia Materiaalitehokkuus yrityksissä -seminaari Torstai 11.4.2013, Lahden Urheilukeskus Tampereen teknillinen yliopisto, Materiaaliopin laitos Tohtorikoulutettava Tiina Malin (DI) Esityksen

Lisätiedot

Ympäristöä kuormittavat teolliset nanomateriaalit. Markus Sillanpää, SYKE, SOTERKOn tutkimuspäivä

Ympäristöä kuormittavat teolliset nanomateriaalit. Markus Sillanpää, SYKE, SOTERKOn tutkimuspäivä Ympäristöä kuormittavat teolliset nanomateriaalit Markus Sillanpää, SYKE, SOTERKOn tutkimuspäivä 5.2.2016 Nanoteknologia ja ilmastonmuutos Kevyet nanokomposiittimateriaalit jopa 10 % kevyemmät kulkuneuvot

Lisätiedot

Liite 1 (1/2) ISO/DIS µg/l

Liite 1 (1/2) ISO/DIS µg/l Liite 1 (1/2) Mittausmenetelmät ja määritysrajat (1/2) Määritys Mittausmenetelmä Määritysraja Yksikkö ph, titraattori SFS 3021:1979 Kokonaistyppi vesistövedestä SFS-EN ISO 11905-1:1998 50 µg/l Kokonaisfosfori

Lisätiedot

1. esitelmä: Esimerkkejä nanomateriaalien käyttökohteista työpaikalla. www.nanodiode.eu

1. esitelmä: Esimerkkejä nanomateriaalien käyttökohteista työpaikalla. www.nanodiode.eu 1. esitelmä: Esimerkkejä nanomateriaalien käyttökohteista työpaikalla www.nanodiode.eu Nanomateriaaleja käyttäviä aloja ja tuotteita Rakennusala Rakennusalalla käytetään tavallisesti komposiittimateriaaleja,

Lisätiedot

KORKEALUOKKAINEN JA TEHOKAS ERISTE PITKÄAIKAISEEN ENERGIANSÄÄSTÖÖN, LUOTETTAVA JO 40 VUODEN AJAN

KORKEALUOKKAINEN JA TEHOKAS ERISTE PITKÄAIKAISEEN ENERGIANSÄÄSTÖÖN, LUOTETTAVA JO 40 VUODEN AJAN Powered by TCPDF (www.tcpdf.org) Powered by TCPDF (www.tcpdf.org) KORKEALUOKKAINEN JA TEHOKAS ERISTE PITKÄAIKAISEEN ENERGIANSÄÄSTÖÖN, LUOTETTAVA JO 40 VUODEN AJAN Jopa 85 % energiasäästöt Microban -antimikrobituotesuojalla

Lisätiedot

GEOLOGAN TUTKIMUSKESKUS giiy-93/2/1 0 KI U Jarmo Nikande r 6.10.199 3

GEOLOGAN TUTKIMUSKESKUS giiy-93/2/1 0 KI U Jarmo Nikande r 6.10.199 3 GEOLOGAN TUTKIMUSKESKUS giiy-93/2/1 0 KI U Jarmo Nikande r 6.10.199 3 SINKKI- JA KULTAMALMITUTKIMUKSISTA KIURUVEDEN HANHISUOLLA, JOUTOKANKAALLA JA KULTAVUORELLA, KTL 3323 03, SEKÄ PYLHY- LÄNAHOLLA, KTL

Lisätiedot

Neulastutkimus Tampereen Tarastenjärvellä

Neulastutkimus Tampereen Tarastenjärvellä Lasse Aro RAPORTTI Dnro 923/28/2012 Metsäntutkimuslaitos 7.6.2013 p. 050-3914025 e-mail lasse.aro@metla.fi Toimitusjohtaja Pentti Rantala Pirkanmaan jätehuolto Oy Naulakatu 2 33100 Tampere Neulastutkimus

Lisätiedot

CHEM-C2210 Alkuainekemia ja epäorgaanisten materiaalien synteesi ja karakterisointi (5 op), kevät 2017

CHEM-C2210 Alkuainekemia ja epäorgaanisten materiaalien synteesi ja karakterisointi (5 op), kevät 2017 CHEM-C2210 Alkuainekemia ja epäorgaanisten materiaalien synteesi ja karakterisointi (5 op), kevät 2017 Tenttikysymysten aihealueita eli esimerkkejä mistä aihealueista ja minkä tyyppisiä tehtäviä kokeessa

Lisätiedot
