Gentoon korroosiotestin tulokset

Transkriptio

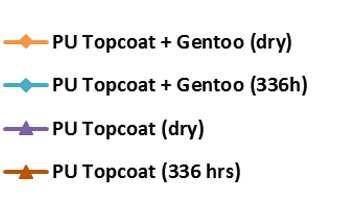

1 Kehittynyt, kirkas, vettä hylkivä pinnoite Gentoon korroosiotestin tulokset Korroosiotesti sähkökemiallisella impedanssispektroskopialla (EIS, Electrochemical Impedance Spectroscopy) Sähkökemiallista impedanssispektroskopiaa käytetään pinnoitteiden sulkuominaisuuksien arvioinnissa Alumiiniseos 2024-T4 esipäällystetty MIL-PRF polyuretaanilla (0,0254 mm, tuuman tuhannesosa); jälkipäällystetty Gentoolla TM Testattu pinnoituksen jälkeen ja 336 tunnin suolasumutuksen jälkeen (ASTM B117), viiruttamattomana Suolasumutestin jälkeen Gentoo-pinnoitteen sulkuominaisuudet ovat parempia; impedanssi on PU-pintakäsittely + Gentoo (kuiva) PU-pintakäsittely + Gentoo (336 tuntia) PU-pintakäsittely (kuiva) PU-pintakäsittely + Gentoo (336 tuntia) Impedanssi (Ω) korkeampi Taajuus (Hz) FOD-testaus (Foreign Object Debris, suom. vierasesinepirstaleet) Vetyhaurastumista vastustavalla sinkki-nikkeliseoksella päällystettyjä levyjä testattiin kahdella tavalla: 1. Pinnoitettuna suoraan Gentoolla 2. Pinnoitettuna kaksiosaisella epoksi/polyuretaani pinnoitteella (MIL-PRF epoksilla ja MIL- PRF polyuretaanilla), minkä jälkeen ne pinnoitettiin Gentoolla Testissä käytettiin myös verrokkinäytteitä, joissa oli vain alkuperäinen pinnoite sekä epoksi/polyuretaanipinnoite.

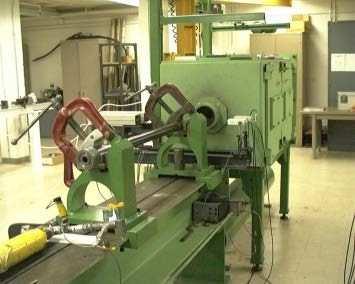

2 Näitä levyjä testattiin kiihdytetyllä korroosiotestillä sen jälkeen, kun ne oli altistettu vierasesinepirstaleille. Pirstaleina käytettiin soraa, jota ammuttiin paineilman avulla Gentoolla pinnoitettuja pintoja kohti. Sora sisään Ohjaimet Näyte Värähtelyn syöttö Ilmansäädin Ilmansäädin Kiristin Sorasäiliö Kohdesäiliö Paineilma sisään Vierasesinepirstaletestin jälkeen levyt altistettiin suolasumutestaukselle (ASTM B117) 2136 tunnin ajaksi (noin 13 viikkoa). Suolasumutestauksen jälkeen tarkasteltiin levyjen korroosiota. Lisäksi levyistä poistettiin kaikki pinnoitteet, jotta voitiin tarkastella testin vaikutusta paljaaseen teräspintaan.

3 FOD-testattujen levyjen n. 13 viikon (2136 tunnin) altistuminen Paljas ZnNi-teräs Pinnoitettu ZnNi-teräs Paljas ZnNi-teräs Pinnoitettu ZnNi-teräs Verrokki Gentoo MIL-PRF pintamaali MIL-PRF pohjamaali Pinnoite poistettu MIL-PRF pintamaali MIL-PRF pohjamaali Kuvassa neljässä ylhäällä olevassa levyssä on Gentoo-pinnoitus joko pelkän sinkkinikkeliseoksen päällä tai MIL-pinnoitejärjestelmän päällä. Neljässä alemmassa levyssä on vain sinkki-nikkeliseos tai MIL-pinnoitejärjestelmä. Neljässä vasemmanpuoleisessa levyssä voi havaita korroosion vaikutuksen Gentoon, sinkkinikkeliseoksen ja MIL-pinnoitejärjestelmän päällä suolasumulle altistumisen jälkeen. Neljässä oikeanpuoleisessa levyssä voi havaita korroosion vaikutuksen, kun Gentoo, sinkki-nikkeliseos ja MIL-pinnoitejärjestelmä on poistettu. Näiden testien jälkeen Gentoolla päällystetyissä levyissä on havaittavissa pintakorroosiota, mutta ei sisäistä korroosiota. Gentoo parantaa alla olevan pinnan suojaa iskuista aiheutuvaa suolasumulle altistumista vastaan. Verrokkilevyissä on havaittavissa enemmän laajoja, voimakkaita vaikutuksia sekä pinnoitteessa että sen alla olevassa pinnassa. Gentoolla pinnoitetuissa levyissä on pinnallisia vaikutuksia Viirutettu vahingossa. Gentoo parantaa alla olevan pinnan suojaa iskuista aiheutuvaa suolasumulle altistumis- ta vastaan

4 Suolasumu (ASTM B117) polykarbonaatilla; läpinäkyvyys, sameus ja kirkkaus ASTM D1003 ja ASTM D standardoitujen testimenetelmien mukaan Byk Gardner Haze Guard Plus -optisten ominaisuuksien mittarilla 0 tuntia 571 tuntia Kontaktikulma ( ) 112,4 110,0 Läpinäkyvyys (%) 92,5 92,6 Sameus (%) 0,78 0,58 Kirkkaus (%) 99,8 99,7 Gentoo-pinnoite ei käytännössä ole muuttunut 571 tunnin suolasumulle altistumisen seurauksena.

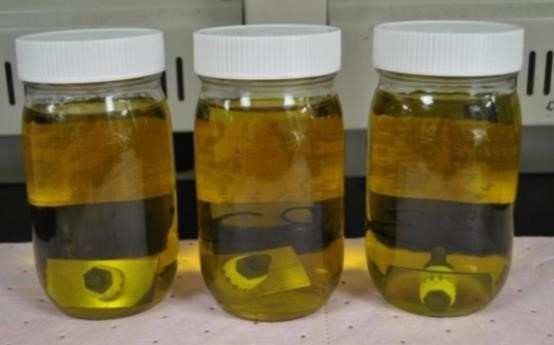

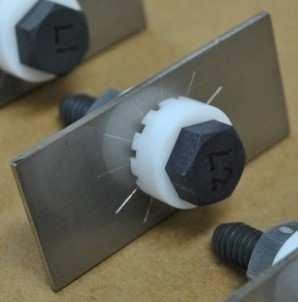

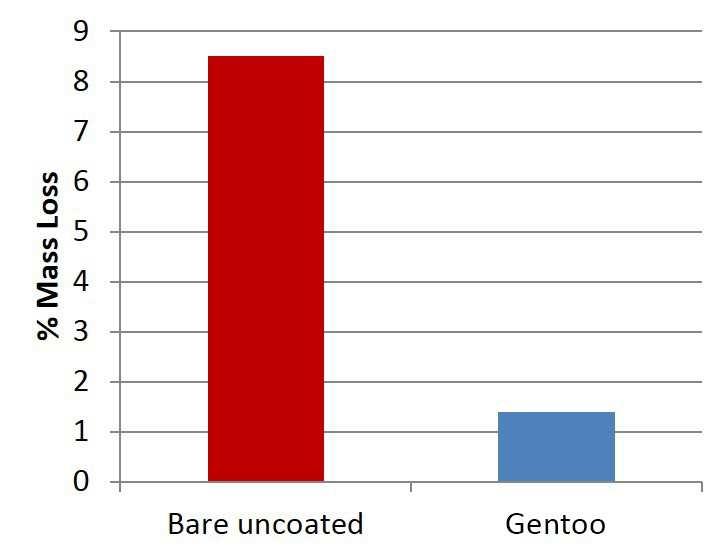

5 Korroosio ASTM G rakokorroosio Ruostumattomasta teräksestä valmistetut levyt vettä hylkivällä polymeeri-/epäorgaanisella hybridipinnoitteella ja ilman sitä Kaksi lovellista teflon-prikkaa 25,40 mm x 50,80 mm x 1,27 mm teräslevyn molemmin puolin Pinnoitettuihin pintoihin prikkojen jokaisen loven kohdalle leikatut viirut havainnollistamassa liian kireälle väännettyjen kiinnikkeiden aiheuttamia vaurioita Korroosio ASTM G rakokorroosio Seuraavaksi näytteet upotettiin hapotettuun ferrikloridiliuokseen, jossa niiden annettiin olla viisi päivää huoneenlämmössä. Massan menetys % Paljas, pinnoittamaton Gentoo Pinnoitettujen levyjen massan menetys oli merkittävästi matalampi viiden päivän altistumisen jälkeen.

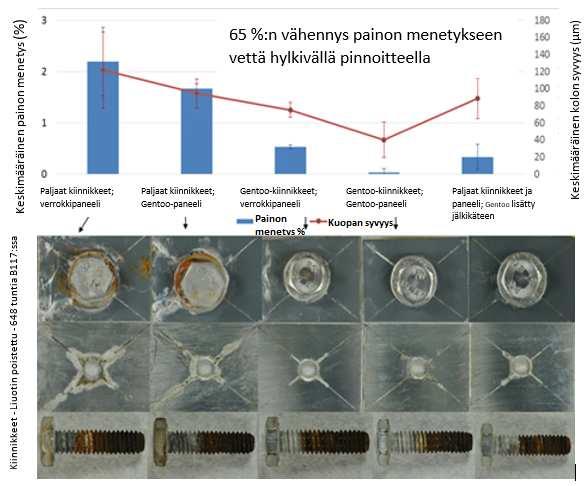

6 Korroosio galvaaninen kiinnike Pinnoittamalla tavanomaisella korroosionestopinnoitteella käsitellyn pinnan Gentoolla materiaalin korroosionkestävyys paranee entisestään %:n Suolasumu 1340 tuntia Powdertech Ltd Oy Robert Huberin Tie Vantaa info@powdertech.fi
