AWS A5.20/A5.20M : E70T-9C-H8 / E70T-9M-H8 EN 758 : T 46 0 R C 3 H10 / T 46 0 R M 3 H10

Transkriptio

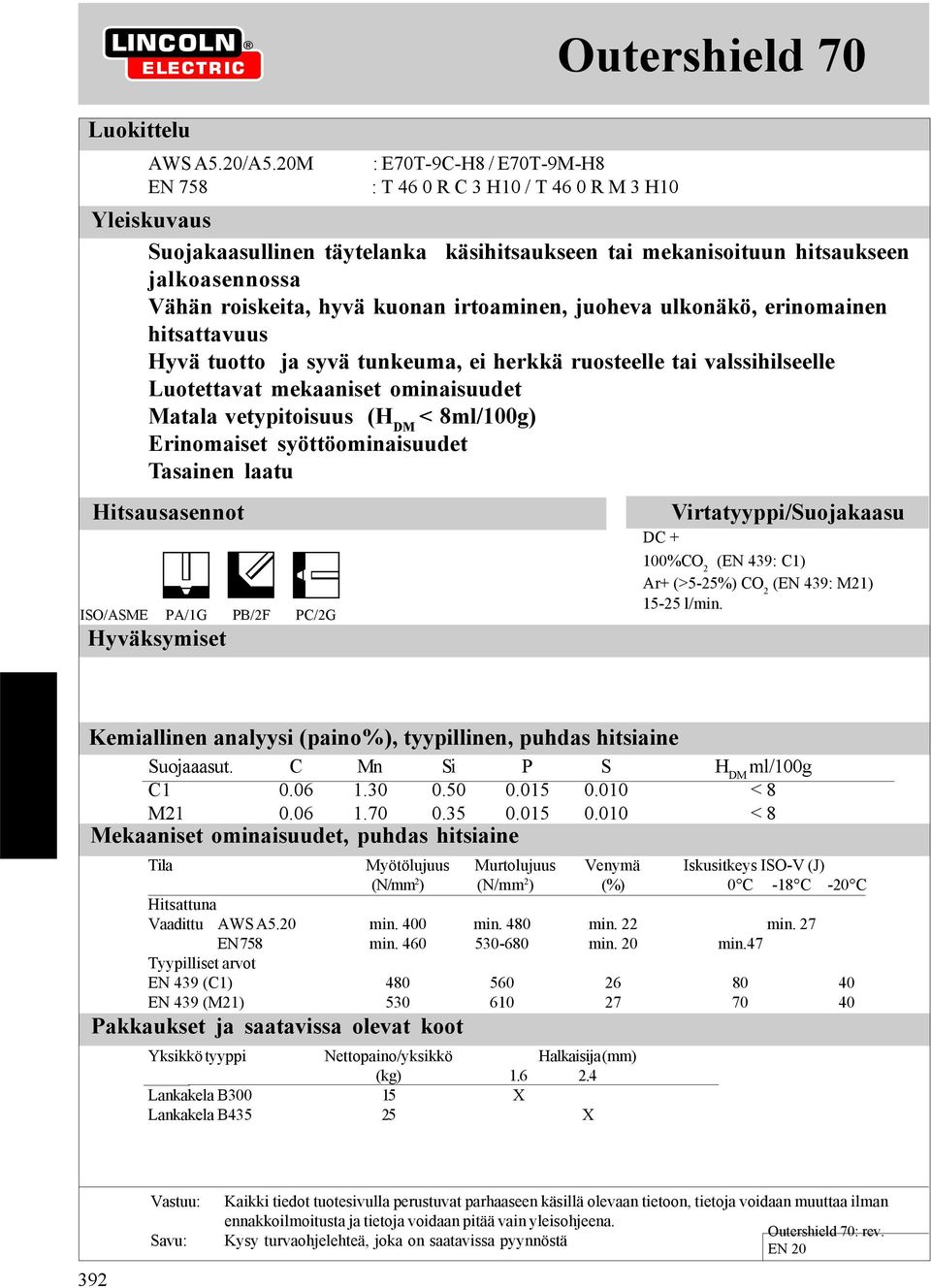

1 Luokittelu Suojakaasullinen täytelanka käsihitsaukseen tai mekanisoituun hitsaukseen jalkoasennossa Vähän roiskeita, hyvä kuonan irtoaminen, juoheva ulkonäkö, erinomainen hitsattavuus Hyvä tuotto ja syvä tunkeuma, ei herkkä ruosteelle tai valssihilseelle Luotettavat mekaaniset ominaisuudet Matala vetypitoisuus (H DM < 8ml/100g) Erinomaiset syöttöominaisuudet Tasainen laatu ISO/ASME AWS A5.20/A5.20M : E70T-9C-H8 / E70T-9M-H8 EN 758 : T 46 0 R C 3 H10 / T 46 0 R M 3 H10 Hyväksymiset PA/1G PB/2F PC/2G Outershield 70 Virtatyyppi/Suojakaasu DC + 100%CO 2 (EN 439: C1) Ar+ (>5-25%) CO 2 (EN 439: M21) l/min. Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojaaasut. C Mn Si P S H DM ml/100g C < 8 M < 8 Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) 0 C -18 C -20 C Hitsattuna Vaadittu AWS A5.20 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min. 20 min.47 EN 439 (C1) EN 439 (M21) Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Lankakela B X Lankakela B X 392 Outershield 70: rev. EN 20

2 Outershield 70 Hitsattavat materiaalit Rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - DH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G Halkaisija Virta/ (mm) Jännite 1.6 (A) (V) (A) (V)

3 Luokittelu AWS A5.20/A5.20M : E70T-1-H4 / E70T-1M-H4 EN 758 : T 46 0 R C 3 H5 / T 46 0 R M3 H5 Suojakaasullinen täytelanka käsihitsaukseen tai mekanisoituun hitsaukseen jalkoasennossa Vähän roiskeita, hyvä kuonan irtoaminen, juoheva ulkonäkö, erinomainen hitsattavuus Hyvä tuotto ja syvä tunkeuma, ei herkkä ruosteelle tai valssihilseelle Luotettavat mekaaniset ominaisuudet Matala vetypitoisuus (H DM < 5ml/100g) Erinomaiset syöttöominaisuudet, tasainen laatu Uuden version ansiosta 50% vähemmän savukaasuja! ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G Suojakaasu DB M21 + CO 2 + Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S H DM ml/100g C < 5 M < 5 Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) 0 C -18 C -30 C Hitsattuna Vaadittu AWS A5.20 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min. 20 min.47 EN 439 (C1) EN 439 (M21) Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 2.4 Lankakela B X Puukela 270 X Outershield 70-H Virtatyyppi/Suojakaasu DC + 100%CO 2 (EN 439: C1) Ar+ (>5-25%) CO 2 (EN 439: M21) l/min. 394 Outershield 70-H: rev EN20

4 Outershield 70-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM 131 Grade A, B, C, D, AH32 - DH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F Halkaisija Virta/ (mm) Jännite 2.4 (A) (V) % CO 2 395

5 Luokittelu AWS A5.20/A5.20M : E70T-1-JH4/E70T-1M-JH4 EN 758 : T 46 3 R C 1 H5/T46 3 R M 1 H5 Suojakaasullinen täytelanka korkealaatuiseen hitsaukseen jalkoasennossa Erinomainen lanka hitsata, johtuen ylivoimaisista hitsausominaisuuksista Mahdollisuus suureen tuottoon Poikkeuksellisen hyvät mekaaniset ominaisuudet (CVN > 47J at -30 C) Matala vetypitoisuus (H DM < 5 ml/100g) Tasainen laatu Erinomaiset syöttöominaisuudet Soveltuu hyvin pohjapalkojen hitsaukseen keraamista juuritukea vastaan ja primerpinnoitetun levyn hitsaukseen Virtatyyppi/Suojakaasu ISO/ASME Hyväksymiset PA/1G PB/2F Outershield 70E-H DC+ 100% CO2 (EN 439: C1) Ar+ (>5-25)% CO 2 (EN 439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S H DM ml/100g C1/M Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) 0 C -30 C -40 C Hitsattuna Vaadittu AWS A5.20 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min. 20 min. 47 EN 439 C1/M Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.6 Lankakela B X Accutrack 200 X 396 Outershield 70-H rev EN20

6 Outershield 70E-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - DH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 (M21) Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PG/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös alas 1.6 (A) (V)

7 Luokittelu AWS A5.20/A5.20M EN 758 : E71T-1 M-JH8 : T 46 3 P M 1 H10 Outershield 71E Suojakaasullinen täytelanka kaikkiin asentoihin korkealaatuisiin hitsaustöihin Erinomainen lanka hitsata, johtuen ylivoimaisista hitsausominaisuuksista Täysin asentohitsattava lanka ja korkea tuotto Poikkeuksellisen hyvät mekaaniset ominaisuudet (CVN > 47J -30 C:ssä) Tasainen laatu Erinomaiset langansyöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Virtatyyppi/Suojakaasu DC+ Ar+ (>5-25)% CO 2 (EN 439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasu C Mn Si P S H DM ml/100g M < 8 Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -30 C -40 C Hitsattuna Vaadittu AWS A5.20 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.6 Lankakela B X 398 Outershield 71E: rev EN20

8 Outershield 71E Hitsattavat materiaalit Yleiset rakenneträkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - DH36 Valuteräs EN G P 240R Putkiteräs EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PG/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös alas 1.6 (A) (V)

9 Luokittelu AWS A5.20/A5.20M EN 758 : E71T-1M-JH4 : T 46 3 P M 1 H5 Outershield 71E-H Suojakaasullinen täytelanka kaikkiin asentoihin korkealaatuisiin hitsaustöihin Erinomainen lanka hitsata, johtuen ylivoimaisista hitsausominaisuuksista Täysin asentohitsattava lanka ja korkea tuotto Poikkeuksellisen hyvät mekaaniset ominaisuudet (CVN > 47J -30 C:ssä) Matala vetypitoisuus (H DM < 5 ml/100g) Tasainen laatu Erinomaiset langansyöttöominaisuudet Soveltuu hyvin pohjapalkojen hitsaukseen keraamista juuritukea vastaan ISO/ASME PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Hyväksymiset ABS BV DB DNV FORCE GL LR RINA RMRS M21 3YSA,H5 SA3YMHH + IIIYMSH5 + 3YH5S 3S,3YSH15 3YS 3S,3YSH5 C1 3YSA,H5 SA3YMH + IIIYMSH5 3HH5S 2YS Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Mekaaniset ominaisuudet, puhdas hitsiaine Virtatyyppi/Suojakaasu DC+ Ar+ (>5-25)% CO 2 (EN 439: M21) l/min Suojakaasu C Mn Si P S H DM ml/100g M Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -30 C -40 C Hitsattuna Vaadittu AWS A5.20 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Muovikela S X Lankakela B X Accutrak 200 X 400 Outershield 71E-H: rev EN20

10 Outershield 71E-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 (M21) Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PG/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös alas 1.2 (A) (V)

11 Outershield 71M-H Luokittelu AWS A5.20/A5.20M : E71T-1-JH4 EN 758 : T 46 2 P C 1 H5 Rutiilitäytelanka laadukkaaseen hitsaukseen Erinomainen lanka hitsata, johtuen ylivoimaisista hitsausominaisuuksista Erityisesti kehitetty 100% CO 2 suojakaasulle; pehmeä kaari ilman roiskeita Sopiva pinnoitettujen levyjen hitsaukseen 100% CO 2 :lla Soveltuu myös hitsaukseen keraamista juuritukea vastaan Hyvät mekaaniset ominaisuudet (CVN > 47J at -20 C) Matala vetytaso (H DM < 5 ml/100g) Parempi käyttää OS 71 E-H Ar/CO 2 suojakaasulla ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S H DM ml/100g C Mekaaniset ominaisuudet, puhdas hitsiaine Virtatyyppi/Suojakaasu DC+ 100% CO 2 (EN 439:C1) ABS BV CRS DB DNV GL LR RINA RMRS C1 3Y,H5 SA3M,SA3YMHH 3YH5 + III Y40H5 3Y46H5S 3S,3YSH10 3YSH5 3S,3YSH5 Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) C -30 C -40 C Hitsattuna Vaadittu AWS A5.20 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela 4.5 X Kela B X X Kela B X 402 Outershield 71M-H: rev EN 20

12 Outershield 71M-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PG/3G PE/4G PF/3F PG/3F Halkaisija Virta/ (mm) Jännite ylös alas ylös alas 1.2 (A) (V) (A) (V)

13 Outershield 460C Luokittelu AWS A5.20/5.20M : E71T-1-H8 EN 758 : T 46 P C 1 H10 Rutiilitäytelanka korkealaatuiseen hitsaukseen Hyvä ulkonäkö johtuen ylivoimaisista hitsausominaisuuksista Erikoisesti kehitetty 100% CO 2 :lla hitsaukseen ilman roiskeita Soveltuu pinnoitettujen levyjen hitsaukseen 100% CO 2 :lla Soveltuu hitsaukseen keraamista juuritukea vastaan Erinomaiset mekaaniset arvot (CVN >47J -20 C:ssa) ISO/ASME Hyväksymiset Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Mekaaniset ominaisuudet, puhdas hitsiaine Virtatyyppi/Suojakaasu DC + 100%CO 2 (EN 439: C1) l/min PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Suojakaasu ABS BV CRS CE DNV GL LR RINA RMRS C1 3YSA,H10SA3M,SA3YMH10,3YH10S + IIYMSH10 3YH10S 3S,3YSH10 3YSH10 + Suojakaasut C Mn Si P S H DM ml/100g C Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -18 C -20 C Tyypilliset arvot min. 400 min. 480 min. 22 min. 27 min min. 20 min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela S X Lankakela B X Outershield460C:revEN20

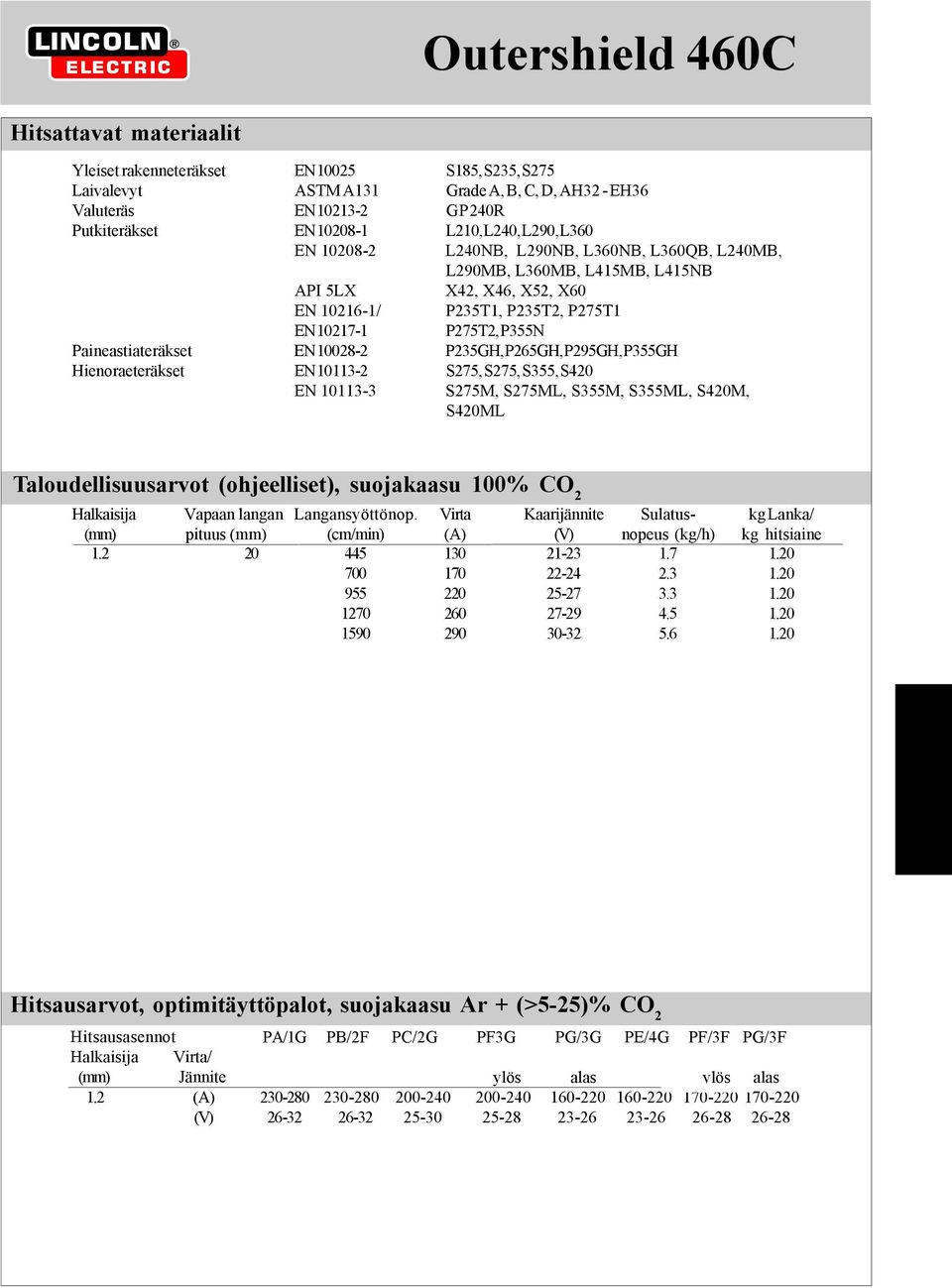

14 Outershield 460C Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset), suojakaasu 100% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot, suojakaasu Ar + (>5-25)% CO 2 PA/1G PB/2F PC/2G PF3G PG/3G PE/4G PF/3F PG/3F Halkaisija Virta/ (mm) Jännite ylös alas ylös alas 1.2 (A) (V)

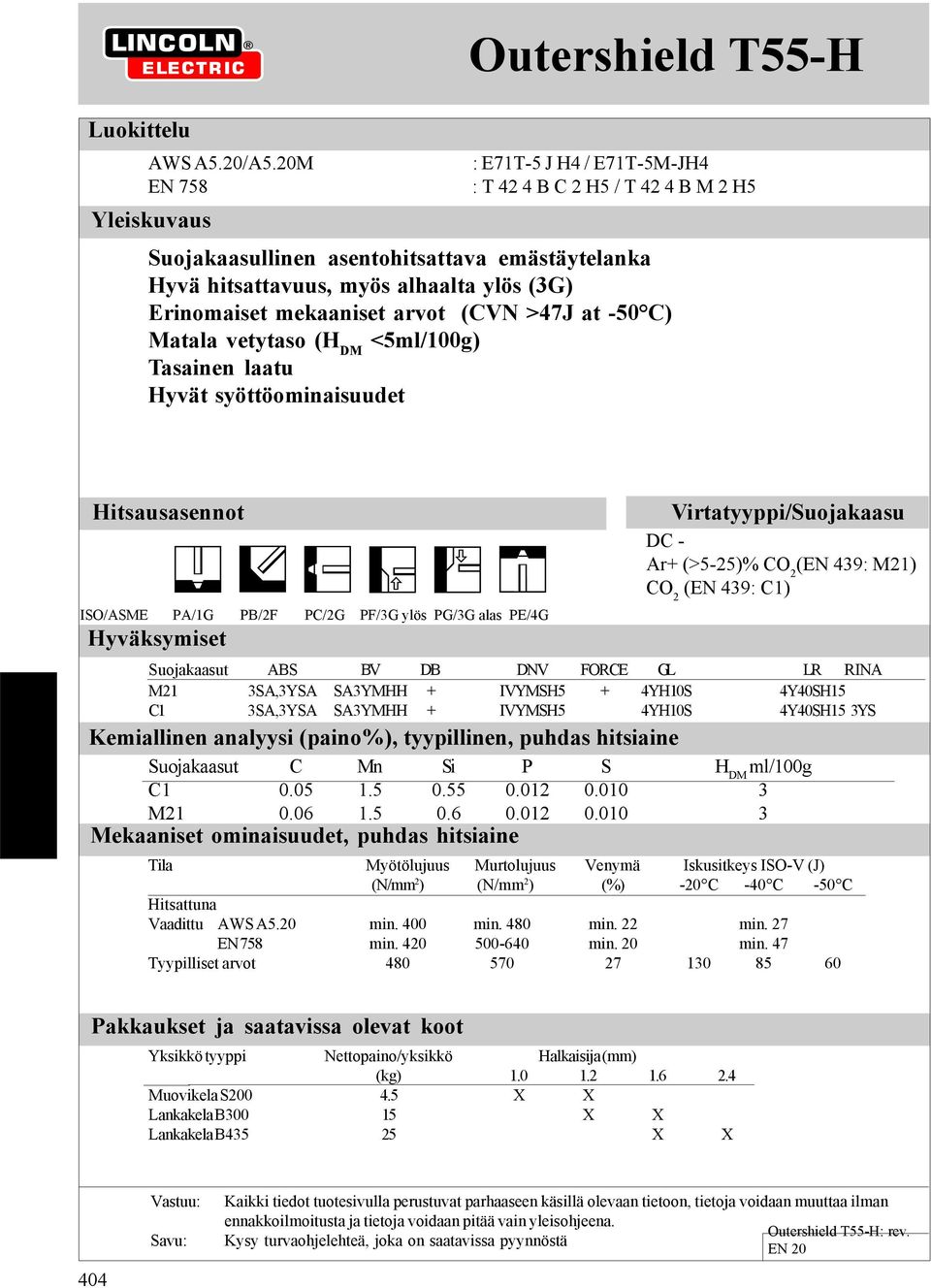

15 Luokittelu AWS A5.20/A5.20M EN 758 Outershield T55-H : E71T-5 J H4 / E71T-5M-JH4 : T 42 4 B C 2 H5 / T 42 4 B M 2 H5 Suojakaasullinen asentohitsattava emästäytelanka Hyvä hitsattavuus, myös alhaalta ylös (3G) Erinomaiset mekaaniset arvot (CVN >47J at -50 C) Matala vetytaso (H DM <5ml/100g) Tasainen laatu Hyvät syöttöominaisuudet ISO/ASME Hyväksymiset Virtatyyppi/Suojakaasu DC - Ar+ (>5-25)% CO 2 (EN 439: M21) CO 2 (EN 439: C1) PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Suojakaasut ABS BV DB DNV FORCE GL LR RINA M21 3SA,3YSA SA3YMHH + IVYMSH5 + 4YH10S 4Y40SH15 C1 3SA,3YSA SA3YMHH + IVYMSH5 4YH10S 4Y40SH15 3YS Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S H DM ml/100g C M Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -40 C -50 C Hitsattuna Vaadittu AWS A5.20 EN 758 min. 400 min. 420 min min. 22 min. 20 min. 27 min. 47 Tyypilliset arvot Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela S X X Lankakela B X X Lankakela B X X 404 Outershield T55-H: rev. EN 20

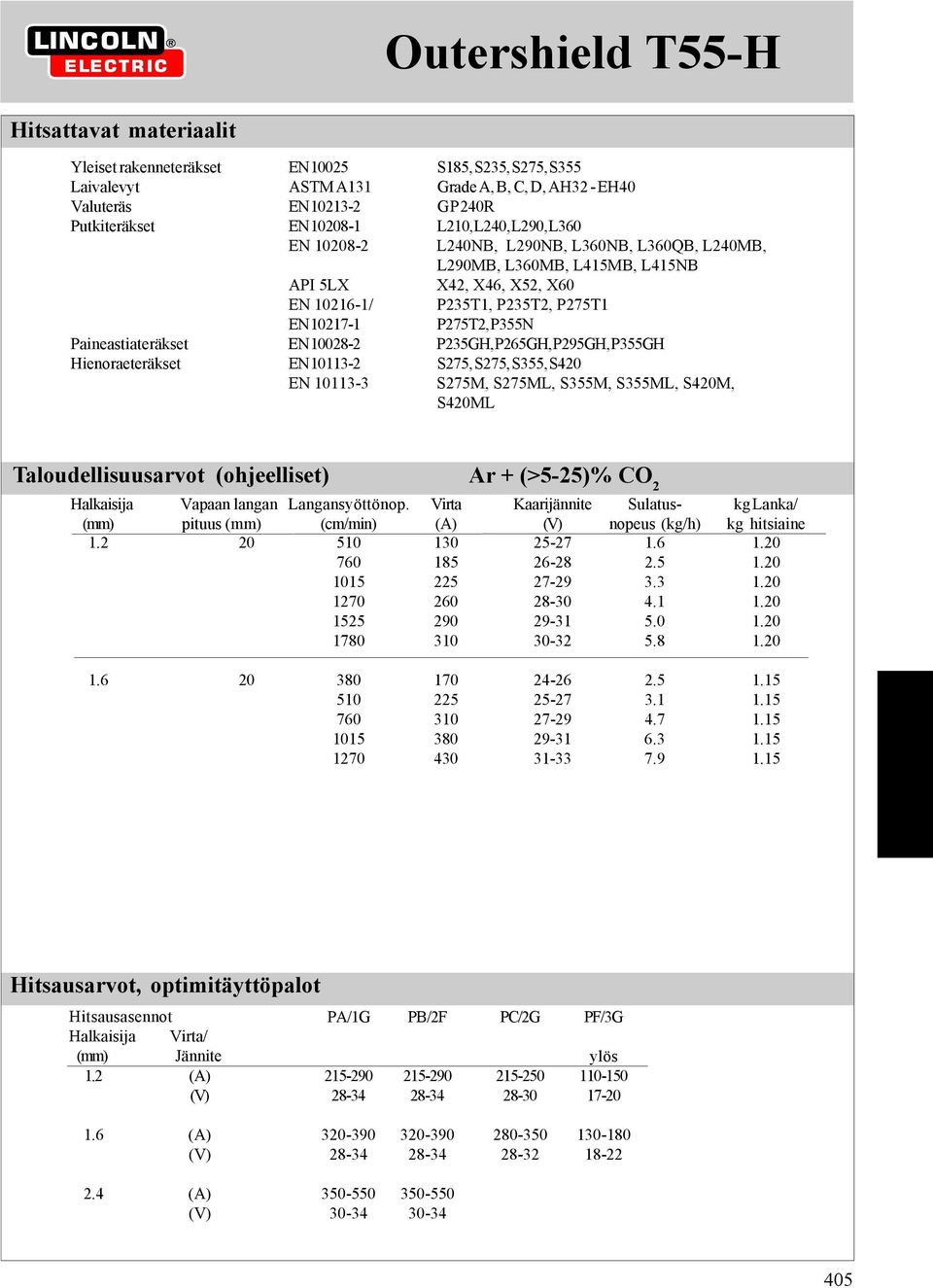

16 Outershield T55-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH40 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V) (A) (V) (A) (V)

17 Luokittelu AWS A5.29/A5.29M EN 758 Outershield 81Ni1-H : E81T1-Ni1M-J H4 (kaikki halkaisijat) : T Ni P M 2 H5 (vain halkaisija 1,2 mm) Kaasullinen jauhetäytelanka 1% Ni seostuksella, offshore ja vastaavat sovellutukset Ylivoimainen hitsattavuus, vähän roiskeita, hyvä palon ulkonäkö Hyvät käyttöominaisuudet Erinomaiset mekaaniset ominaisuudet (CVN >47J at -40 C) Matala vetytaso (H DM <5 ml/100g) Tasainen laatu Hyvät syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G BV DNV FORCE GL LR RINA M21 SA3,3YMHH IVYMSH5 + 4YH10S 3Y,4Y40SH5 4YSH5 Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Mekaaniset ominaisuudet, puhdas hitsiaine Virtatyyppi/Suojakaasu DC + Ar+ (>5-25)% CO 2 (EN 439: M21) l/min Suojakaasut C Mn Si P S Ni H DM ml/100g M Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -40 C -50 C Hitsattuna Vaadittu AWS A A5.20 min min. 19 min. 27 EN 758 Tyypilliset arvot min min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela S X Lankakela B X X Lankakela B X 406 Outershield 81Ni1-H: rev EN20

18 Hitsattavat materiaalit Outershield 81Ni1-H Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH40 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275, S355, S420, S460 Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V) (A) (V)

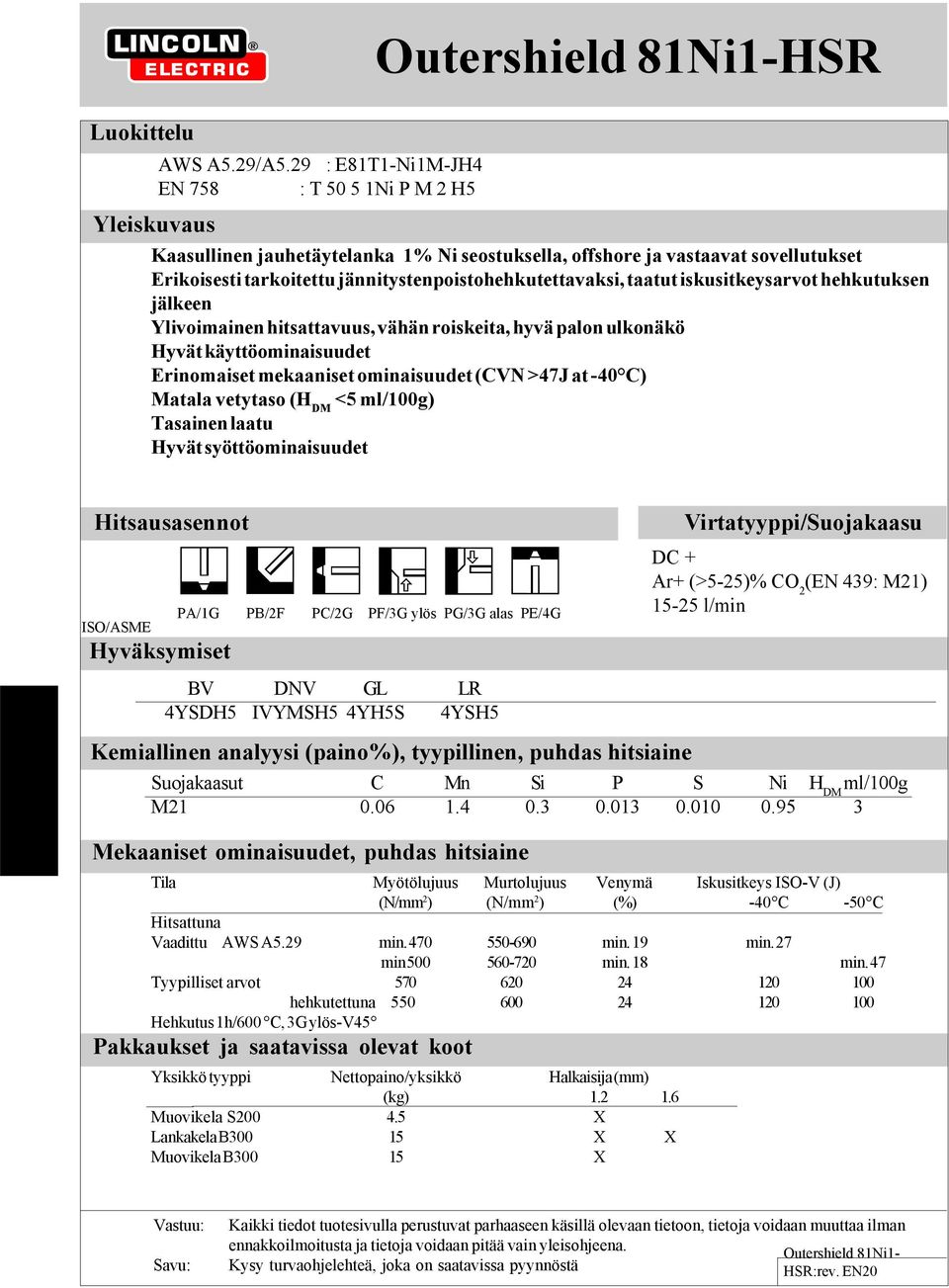

19 Luokittelu AWS A5.29/A5.29 : E81T1-Ni1M-JH4 EN 758 : T Ni P M 2 H5 Outershield 81Ni1-HSR Kaasullinen jauhetäytelanka 1% Ni seostuksella, offshore ja vastaavat sovellutukset Erikoisesti tarkoitettu jännitystenpoistohehkutettavaksi, taatut iskusitkeysarvot hehkutuksen jälkeen Ylivoimainen hitsattavuus, vähän roiskeita, hyvä palon ulkonäkö Hyvät käyttöominaisuudet Erinomaiset mekaaniset ominaisuudet (CVN >47J at -40 C) Matala vetytaso (H DM <5 ml/100g) Tasainen laatu Hyvät syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G BV DNV GL LR 4YSDH5 IVYMSH5 4YH5S 4YSH5 Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -40 C -50 C Hitsattuna Vaadittu AWS A5.20 A5.29 min min. 19 min. 27 min min. 18 min. 47 Tyypilliset arvot hehkutettuna Hehkutus 1h/600 C, 3G ylös-v45 Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela S X Lankakela B X X Muovikela B X Virtatyyppi/Suojakaasu DC + Ar+ (>5-25)% CO 2 (EN 439: M21) l/min Suojakaasut C Mn Si P S Ni H DM ml/100g M Outershield 81Ni1- HSR:rev. EN20

20 Hitsattavat materiaalit Outershield 81Ni1-HSR Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - DH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275, S355, S420, S460 Taloudellisuusarvot (ohjeelliset), suojakaasu 100% Ar + (>5-25)% CO 2 CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot, suojakaasu Ar + (>5-25)% CO 2 PA/1G PB/2F PC/2G PF/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V) (A) (V)

21 Outershield 81K2-H Luokittelu AWS A5.29/A5.29M EN 758 : E81T1 - K2 M-JH4 (kaikki halkaisijat) : T Ni P M 2 H5 (vain 1,2 mm) Suojakaasullinen jauhetäytelanka 1.5% Ni, Ti ja B seostuksella Käytetty offshore sovellutuksissa ja vastaavissa kohteissa Ylivoimainen hitsattavuus, vähän roiskeita, hyvä palon ulkonäkö Hyvät käyttöominaisuudet Erinomaiset mekaaniset ominaisuudet (CVN >80J at -60 C) Matala vetytaso (H DM <5 ml/100g) Tasainen laatu Erinomaiset syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min DNV LR RINA M21 IVY46MSH5 4Y40SH5 4YS Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S Ni H DM ml/100g M Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -40 C -50 C -60 C Hitsattuna Vaadittu AWS A5.20 A5.29 min min.19 min. 27 EN 758 Tyypilliset arvot min min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 1,6 2,0 Muovikela S200 4,5 X Lankakela B X X Kela B X X Accutrak 200 X 410 Outershield 81K2-H: rev EN 20

22 Outershield 81K2-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH40 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275, S355, S420, S460 Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine , , Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V) ,6 (A) (V)

23 Luokittelu AWS A5.29 EN 758 Outershield 81K2-HSR : E81T1 - K2M-JH4 : T Ni P M 2 H5 Suojakaasullinen jauhetäytelanka 1.5% seostuksella offshore ja vastaavaan käyttöön Kehitetty erityisesti jännitystenpoistohehkutettavaksi, taatut iskusitkeysominaisuudet hehkutuksen jälkeen Ylivoimainen hitsattavuus, vähän roiskeita, hyvä palon ulkonäkö Hyvät käyttöominaisuudet Erinomaiset mekaaniset ominaisuudet (CVN >80J -60 C:ssä) Matala vetytaso (H DM <5 ml/100g) Tasainen laatu Erinomaiset syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Suojakaasu DNV LR M21 menossa menossa Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S Ni H DM ml/100g M Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -40 C -50 C -60 C Hitsattuna Vaadittu AWS A A5.29 min min.19 min. 27 EN 758 Tyypilliset arvot min min min hehktutettuna 1h/600 C, 3G ylös V45 Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Lankakela B X Outershield 81K2-HSR: rev. EN 20

24 Outershield 81K2-HSR Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S355, S420 EN S275, S355, S420, S460 Taloudellisuusarvot (ohjeelliset), suojakaasu 100% Ar + (>5-25)% CO 2 CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot, suojakaasu Ar + (>5-25)% CO 2 PA/1G PB/2F PC/2G PG/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V)

25 Outershield 500CT-H Luokittelu AWS A5.29/A5.29M : E 81T1-G -H4 EN 758 : T50 5 Z PM 2 H5 Rutiilijauhetäytelanka 0,8% Ni ja 0,4% Cu säänkestäville teräksille Kaikkiin asentoihin Hyvä hitsattavuus, vähän roiskeita, hyvä palon ulkonäkö Erinomaiset mekaaniset ominaisuudet(cvn >47J -50 C:ssä) Matala vetypitoisuus (H DM <5 ml/100g) Tasainen laatu Erinomaiset syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3Gylös PG/3Galas PE/4G Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S Ni Cu H DM M < 5ml/100g Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -50 C Hitsattuna Vaadittu AWS A5.29 A EN min. 470 min min.19 min.18 ei vaadita min. 47 Tyypilliset arvot Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Muovikela S X Lankakela B X Outershield 500CT: rev. EN 20

26 Outershield 500CT-H Hitsattavat materiaalit Säänkestävät teräkset EN S235 J0W S235 J2W S355 J0W S355 J2W S355 K2G1W Säänkestävät teräkset kuten : CorTen, Patinax - 37 ja samanlaiset Ni- ja Cu seosteiset teräkset Taloudellisuusarvot (ohjeelliset), suojakaasu 100% Ar + (>5-25)% CO 2 CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot, suojakaasu Ar + (>5-25)% CO 2 PA/1G PB/2F PC/2G PF/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V)

27 Outershield 550-H Luokittelu AWS A5.29/A5.29M: E 101T1-K3 M-JH4 EN 12535: T55 4 Z P M 1 H5 Rutiilijauhetäytelanka kaikkiin asentoihin lujille teräksille Putkille ja levyille Hyvät käyttöominaisuudet Erinomaiset mekaaniset ominaisuudet(cvn >50J at -40 C) Matala vetypitoisuus (H DM <5 ml/100g) Tasainen laatu Erinomaiset syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G PF/5G ylös PG/5G alas Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S Ni Mo H DM M ml/100g Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -40 C Hitsattuna Vaadittu AWS A5.20 A5.29 EN min. 610 min min.16 min.18 min. 27 min. 47 Tyypilliset arvot Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Muovikela S X Lankakela B X 414 Outershield 550-H: rev EN 20

28 Outershield 550-H Hitsattavat materiaalit Putkiteräkset API 5LX X52, X60, X60, X65, X70, X80 Hienoraeteräkset EN S500 - S550 Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V)

29 Luokittelu AWS A5.29/A5.29M EN Outershield 690-H : E 111T1-K3M-JH4 : T69 4 Z P M 2 H5 Rutiilitäytelanka kaikkiin asentoihin lujille teräksille kuten S690 Hyvät käyttöominaisuudet Erinomaiset mekaaniset ominaisuudet (CVN >50J at -40 C) Matala vetypitoisuus (H DM <5 ml/100g) Tasainen laatu Erinomaiset syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PE/4G Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S Ni Mo H DM M ml/100g Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -18 C -29 C -40 C -50 C Hitsattuna Vaadittu AWS A5.20 A5.29 min min.15 min.27 EN Tyypilliset arvot min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 1,6 Muovikela S X Lankakela B X X 416 Outershield 690-H: rev. EN 20

30 Luokittelu AWS A5.29/A5.29M : E 111T1-K3M-JH4 EN : T69 4 Z P M 2 H5 T Outershield 690-HSR Rutiilitäytelanka kaikkiin asentoihin lujille teräksille kuten S690 Suunniteltu jännitystenpoistohehkutettavaksi Hyvät käyttöominaisuudet Erinomaiset mekaaniset ominaisuudet (CVN >50J at -40 C) Matala vetypitoisuus (H DM <5 ml/100g) Tasainen laatu Erinomaiset syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PE/4G Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S Ni Mo H DM M ml/100g Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -29 C -30 C -40 C Hitsattuna Vaadittu AWS A A min min.15 min.27 EN Tyypilliset arvot min min min hehkutettuna hehkutus 1h/580 C, 3G ylös, -V60 Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela S X Lankakela B X X Outershield 690-HSR: rev. EN 20

31 Outershield 690-HSR Hitsattavat materiaalit Hienoraeteräs EN S500-S690 Taloudellisuusarvot (ohjeelliset), suojakaasu 100% Ar + (>5-25)% CO 2 CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot, suojakaasu Ar + (>5-25)% CO 2 PA/1G PB/2F PC/2G PF/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V) (A) (V)

32 Outershield MC710-H Luokittelu AWS A5.18/A5.18M EN 758 : E 70C-6M H4 : T 46 3 M M 2 H5 (ø1.2 ja 1.6 mm) / T 46 2 M M 2 H5 (ø 2.0 ja 2.4 mm) ISO/ASME Metallitäytelanka kaikkiin asentoihin Erinomaiset kaariominaisuudet ja helppo käyttää Vähän kuonaa ja roiskeita, suuri kuljetusnopeus, erinomaiset syöttöominaisuudet - "robotti" laatu Ylivoimainen hilseisellä levyllä, ei huokosherkkä Hyvät mekaaniset ominaisuudet (CVN >47J at -30 C) Hyvin matala vetypitoisuus (H DM < 5ml/100g) Tasainen laatu Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Mekaaniset ominaisuudet, puhdas hitsiaine Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN439: M21) l/min ABS BV DB DNV FORCE GL LR RINA RMRS M21 3SA,3YSA,H SA3,3YMH + IIIYMSH5 + 3YH10S 3S,3YSH15 3YS 3S,3YSH5 Suojakaasu C Mn Si P S H DM ml/100g M Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C -30 C Hitsattuna Vaadittu AWS A5.20 A min. 400 min. 480 min. 22 min. 27 EN 758 (1.2 ja 1.6) min min. 20 min. 47 Tyypilliset arvot Pakkaukset ja saatavissa olevat koot 420 Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela S X Lankakela B X X X Lankakela B X X X X Accutrak 200 X X X Metallikela 270 X X X X Outershield MC710-H: rev: EN 20

33 Outershield MC710-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - DH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine 1.0 lyhytkaari kuumakaari lyhytkaari kuumakaari lyhytkaari kuumakaari lyhytkaari kuumakaari kuumakaari kuumakaari Hitsausarvot, optimitäyttöpalot PA/1G PB/2F PC/2G PF/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.0 (A) (V) (A) (V) (A) (V) (A) (V) (A) (V) (A) (V)

34 Luokittelu AWS A5.18A5.18M-01: E 70C-6C H4 EN 758 : T 46 3 M C2 H5 Outershield MC710C-H Metallitäytelanka CO 2 suojakaasulla kaikkiin asentoihin Erinomaiset kaariominaisuudet ja helppo käyttää Vähän kuonaa ja roiskeita, suuri kuljetusnopeus, erinomaiset syöttöominaisuudet Ylivoimainen hilseisellä levyllä, ei huokosherkkä Hyvät mekaaniset ominaisuudet (CVN >47J -30 C:ssä) Tasainen laatu ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Suojak. ABS BV DB DNV GL LR RINA TÜV C1 menossa menossa menossa menossa menossa menossa menossa menossa Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasu C Mn Si P S H DM ml/100g C Mekaaniset ominaisuudet, puhdas hitsiaine Virtatyyppi/Suojakaasu DC % CO 2 (EN439: C1) l/min Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C -30 C Hitsattuna Vaadittu AWS A5.18 A5.20 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Muovikela S X Lankakela B X Outershield MC710C-H rev. EN20

35 Outershield MC710C-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 - EH36 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 Taloudellisuusarvot (ohjeelliset) Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine 1.2 lyhytkaari kuumakaari Hitsausarvot, optimitäyttöpalot Halkaisija Virta/ PA/1G PB/2F PC/2G PF/3G PE/4G (mm) Jännite ylös 1.2 (A) (V)

36 Luokittelu AWS A5.18/A5.18M : E70C-6M H4 EN 758 : T 46 4 M M 2 H5 Outershield MC715-H Metallitäytelanka kaikkiin asentoihin Vähän kuonaa ja roiskeita, suuri kuljetusnopeus ja erityisen hyvät langansyöttöominaisuudet Erinomaiset kaariominaisuudet ja helppokäyttöinen Erittäin hyvät mekaaniset ominaisuudet (CNV >47J at -40 C) Sovellutuksesta riippuen hyvä vaihtoehto emäsjauhetäytelangoille Matala vetypitoisuus (H DM < 5 ml/100 gr) ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min ABS BV DB DNV GL LR RINA M21 4Y40S,HH SA3,3YMHH + IV Y40H5 4Y40H5S 4Y40H5 4YSH5 Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S H DM ml/100g M Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -29 C -30 C -40 C -50 C Hitsattuna Vaadittu AWS A5.20 A5.18 min. 400 min. 480 min. 22 min. 27 EN 758 Tyypilliset arvot min min min Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) Muovikela S X Lankakela B X X X Lankakela B X Accutrak 200 X X 422 Outershield MC715: rev. EN 20

37 Hitsattavat materiaalit Outershield MC715-H Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH40 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset) Ar + (>5-25)% CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine 1.2 lyhytkaari kuumakaari lyhytkaari kuumakaari lyhytkaari kuumakaari Hitsausarvot, optimitäyttöpalot Halkaisija Virta/ (mm) Jännite PA/1G PB/2F PC/2G PF/3G PE/4G ylös 1.2 (A) (V) (A) (V) (A) (V)

38 Outershield MC460VD-H Luokittelu AWS A5.18/A5.18M EN 758 : E 70C-6M H4 : T 46 2 M M 1 H5 Suojakaasullinen suurtehoinen metallitäytelanka Erikoisesti ylhäältä alas hitsaukseen ohutlevyillä Erinomaiset kaariominaisuudet ja helppo käyttää Vähän kuonaa, erinomaiset syöttöominaisuudet Ei huokosherkkä hilseisellä levyllä Tasainen laatu Hyvin matala vetypitoisuus (H DM < 5 ml/100 gr) ISO/ASME PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Virtatyyppi/Suojakaasu DC - kaikissa asennoissa Ar + >5-25% CO 2 (EN439: M21) l/min Suojakaasu ABS BV DNV GL LR M21 3YSAH5 SA3YMHHH IIYMSH5 3YH5S 3S,3YSH5 Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasu C Mn Si P S H DM ml/100g M Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) -20 C -29 C Tyypilliset arvot A5.18 min. 400 min. 480 min. 22 min. 27 EN 758 min min 20 min 47 Tyypilliset arvot Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Muovikela S X Lankakela B X OutershieldMC460VD-H: rev. EN20

39 Hitsattavat materiaalit Outershield MC460VD-H Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, C, D, AH32 - EH40 Valuteräs EN G P 240R Putkiteräkset EN L210, L240, L290, L360 EN L240NB, L290NB, L360NB, L360QB, L240MB, L290MB, L360MB, L415MB, L415NB API 5LX X42, X46, X52, X60 EN / P235T1, P235T2, P275T1 EN P275T2, P355N Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN S275, S275, S355, S420 EN S275M, S275ML, S355M, S355ML, S420M, S420ML Taloudellisuusarvot (ohjeelliset), suojakaasu 100% Ar + (10-25)% CO 2 CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine Hitsausarvot, optimitäyttöpalot, suojakaasu Ar + (>5-25)% CO 2 Halkaisija Virta/ PB/2F PG/3F PG/3G PE/4F (mm) Jännite alas alas 1.2 (A) (V)

40 Luokittelu AWS A5.28/A5.28M : E 70C-G H4 EN 758 : T 38 Z Z M M 2 H5 Huom. Edellä oleva luokittelu tarkoittaa hitsin ominaisuuksia hitsatussa tilassa. Kuitenkin Outershield MC420N-H on suunniteltu käytettäväksi vain normalisoidussa tilassa. Koska AWS tai EN eivät luokittele hitsiainetta normalisoidussa tilassa, lankaa ei voida luokitella suunnitellussa tilassa. Metallitäytelanka kaikkiin asentoihin Erinomaiset kaariominaisuudet, vähän kuonaa, käytännössä ei roiskeita, hyvät syöttöominaisuudet Ei huokosherkkä Tarkoitettu kestämään normalisointikäsittelyn (4h 900 C) Mekaaniset ominaisuudet normalisoinnin jälkeen täyttävät perusaineen ominaisuudet Hyvin matala vetypitoisuus (H DM < 5 ml/100 gr) Tarkoitettu käytettäväksi vain normalisoituna Virtatyyppi/Suojakaasu ISO/ASME PA/1G PB/2F PC/2G PF/3G ylös PE/4G Outershield MC420N-H DC + Ar + (>5-25)% CO 2 (EN439: M21) l/min Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasu C Mn Si P S Ni H DM ml/100g M <5 Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) +20 C -50 C Tyypilliset arvot C /4h Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Lankakela B X Outershield MC420N-H rev EN20

41 Outershield MC420N-H Hitsattavat materiaalit Yleiset rakenneteräkset EN S185, S235, S275, S355 Laivalevyt ASTM A131 Grade A, B, D, AH32 - EH36 Paineastiateräkset EN P235GH, P265GH, P295GH, P355GH Hienoraeteräkset EN P275N, P355N EN S275N, S275NL, S355N, S355NL Lanka soveltuu vain materiaaleille, jotka normalisoidaan hitsauksen jälkeen Taloudellisuusarvot (ohjeelliset), suojakaasu 100% Ar + (>5-25)% CO 2 CO 2 Halkaisija Vapaan langan Langansyöttönop. Virta Kaarijännite Sulatus- kg Lanka/ (mm) pituus (mm) (cm/min) (A) (V) nopeus (kg/h) kg hitsiaine 1.2 kuumakaari Hitsausarvot, optimitäyttöpalot, suojakaasu Ar + (>5-25)% CO 2 PA/1G PB/2F PC/2G PG/3G PE/4G Halkaisija Virta/ (mm) Jännite ylös 1.2 (A) (V)

42 Outershield 12-H Luokittelu AWS A5.29/A5.29M : E81T1-A1M-H4 EN :T MoL P M 2 H5 Suojakaasullinen täytelanka kaikkiin asentoihin 0.5% Mo-seostyyppi Ylivoimainen hitsattavuus, vähän roiskeita, hyvä palon ulkonäkö Hyvät käyttöominaisuudet Matala vetytaso (H DM <5ml/100g) Tasainen laatu Hyvät syöttöominaisuudet ISO/ASME Hyväksymiset PA/1G PB/2F PC/2G PF/3G ylös PG/3G alas PE/4G Virtatyyppi/Suojakaasu DC + Ar + (>5-25)% CO 2 (EN 439: M21) l/min TÜV Menossa Kemiallinen analyysi (paino%), tyypillinen, puhdas hitsiaine Suojakaasut C Mn Si P S Mo H DM ml/100g M Mekaaniset ominaisuudet, puhdas hitsiaine Voll Tila Myötölujuus Murtolujuus Venymä Iskusitkeys ISO-V (J) (N/mm 2 ) (N/mm 2 ) (%) +20 C -20 C Hitsattuna Vaadittu AWS A5.20 A5.29 SR1) min min. 19 ei vaadittu EN SR2) min. 355 min. 510 min Tyypilliset arvot SR3) SR1) hehkutettu C/1h, SR2) hehkutettu C/1h, SR3) hehkutettu 1h/620 C Pakkaukset ja saatavissa olevat koot Yksikkö tyyppi Nettopaino/yksikkö Halkaisija (mm) 1.2 Lankakela B X Outershield 12-H: rev. EN20
