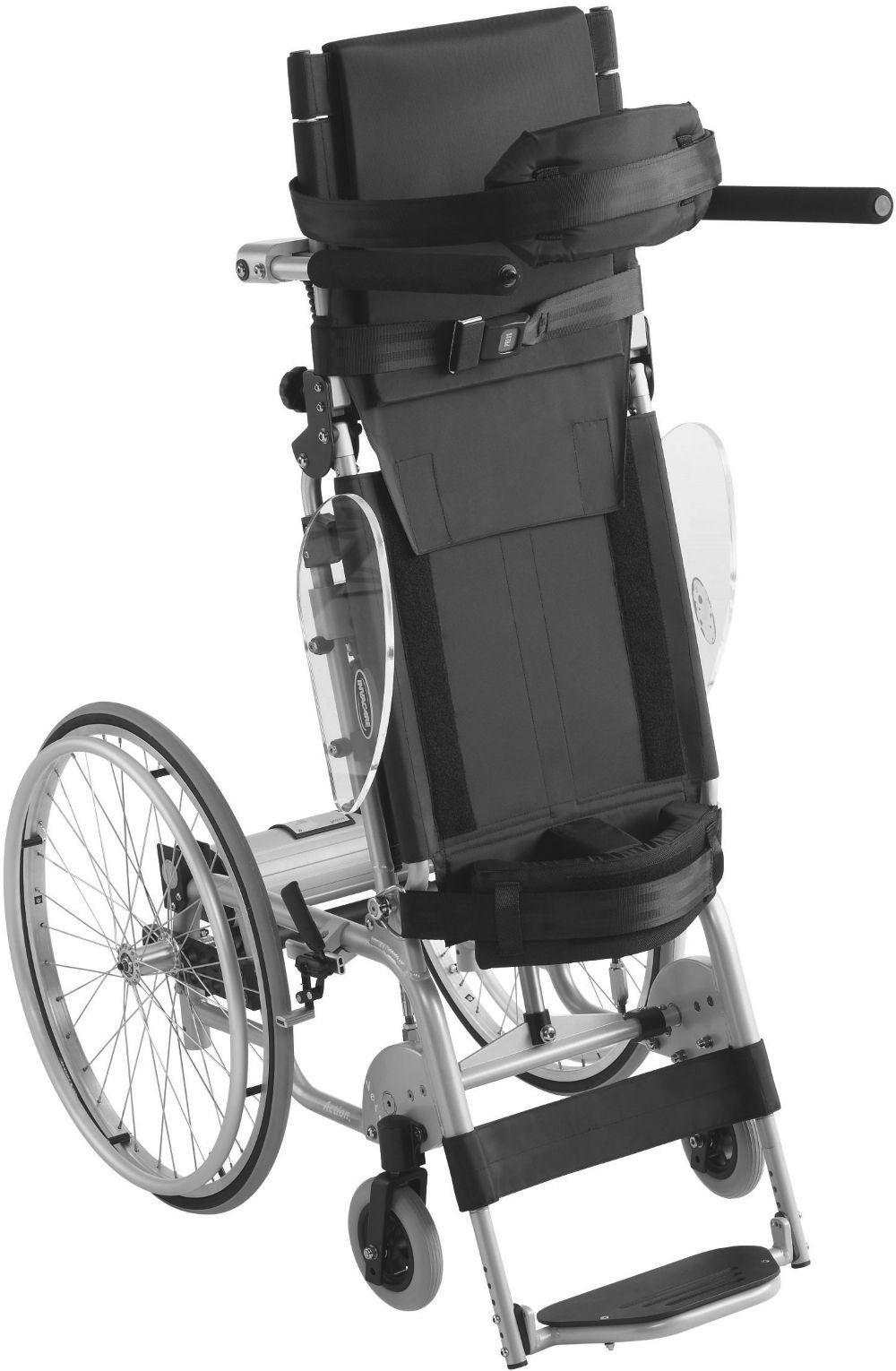

1 Invacare Action Vertic fi Puoliaktiivipyörätuoli Käyttöohje Tämä opas on annettava loppukäyttäjälle. Lue tämä opas ENNEN tuotteen käyttöä. Säilytä opas myöhempää tarvetta varten.

2 2018 Invacare Corporation Kaikki oikeudet pidätetään. Uudelleen julkaiseminen, jäljentäminen ja muokkaaminen kokonaan tai osittain on kielletty ilman kirjallista lupaa Invacare Corporationilta. Tavaramerkit ilmaistaan symboleilla ja. Kaikki tavaramerkit ovat Invacare Corporationin tai sen tytäryhtiöiden omistamia tai lisensoimia, ellei toisin ole ilmoitettu.

3 Sisällysluettelo 1 Yleistä Johdanto Tämän käsikirjan symbolit Takuu Rajoitettu vastuu Standardien- ja säädöstenmukaisuus Käyttötarkoitus Käyttöikä Turvallisuus Turvallisuustiedot Sähkömagneettista häiriötä koskevat turvallisuustiedot Muutoksia ja muokkauksia koskevia turvallisuustietoja Turvalaitteet Tuotteen merkinnät ja symbolit Rakenne ja toiminta Yleiskatsaus Pysäköintijarrut Selkänoja Selkänojan suojus Käsinojat Putkikäsinoja Jalkatuet Yksiosainen jalkalevy Rinta- ja polvituet Kaatumisenestolaite Työntökahva Renkaat Istuinpehmuste Lisätarvikkeet Asentovyö Pöytätarjotin Ilmapumppu Heijastimet Käyttöönotto Turvallisuustiedot Pyörätuolilla ajaminen Turvallisuustiedot Jarruttaminen käytön aikana Pyörätuoliin ja siitä pois siirtyminen Pyörätuolilla liikkuminen ja sen ohjaaminen Porrasaskelmat ja katukiveykset Portaikosta ajaminen Luiskat ja mäet Vakaus ja tasapaino istuttaessa Pystysuora asento Akku latautuu Kuljetus Turvaohjeet Pyörätuolin taittaminen kokoon ja avaaminen Pyörätuolin nostaminen Takapyörien irrottaminen ja kiinnittäminen Huolto Turvallisuustiedot Huoltoaikataulu Puhdistus Desinfiointi Vianmääritys Turvallisuustiedot Vikojen tunnistaminen ja korjaaminen Käytön jälkeen Säilytys Käyttäminen uudelleen Hävittäminen

4 11 Tekniset Tiedot Mitat ja paino Materiaalit Ympäristön olosuhteet Huolto Tehtävät tarkastukset

5 1 Yleistä 1.1 Johdanto Tämä käyttöopas sisältää tuotteen käsittelyä koskevia tärkeitä tietoja. Lue käyttöopas huolellisesti läpi ja noudata turvallisuusohjeita, jotta tuotteen käyttö olisi turvallista. Huomaa, että osa käyttöoppaan sisällöstä ei välttämättä koske ostamaasi tuotetta, sillä opas käsittelee kaikkia (oppaan painamisajankohtana) saatavilla olevia malleja. Tämän oppaan jokainen osio koskee kaikkia tuotteen malleja, ellei toisin mainita. Maassasi saatavilla olevat mallit ja kokoonpanot voi katsoa maakohtaisista hintaluetteloista. Invacare varaa oikeuden muuttaa tuotteiden teknisiä tietoja ilman erillistä ilmoitusta. Varmista ennen oppaan lukemista, että käytössäsi on oppaan viimeisin versio. Viimeisin versio on saatavilla PDF-tiedostona Invacaren verkkosivuilta. Jos painettu käyttöopas on kirjasinkoon vuoksi vaikealukuinen, voit ladata verkkosivustosta PDF-version. PDF-tiedoston voi suurentaa näytössä helpommin luettavaan kokoon. Jos tarvitset lisätietoja tuotteesta, esimerkiksi tuoteturvallisuusilmoituksista ja tuotteiden vetämisestä markkinoilta, ota yhteyttä Invacare-edustajaan. Osoitteet ovat tämän asiakirjan lopussa. 1.2 Tämän käsikirjan symbolit Varoitukset on tässä käyttöohjeessa merkitty erityisillä symboleilla. Ohjeiden otsikkosanat ilmaisevat vaaran vakavuusasteen. VAROITUS Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa vakavia vammoja tai kuoleman, ellei sitä vältetä. HUOMIO Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa lieviä tai vähäpätöisiä vammoja, ellei sitä vältetä. TÄRKEÄÄ Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa aineellisia vahinkoja, ellei sitä vältetä. Tämä kiinnittää huomiota hyödyllisiin ohjeisiin, suosituksiin ja tietoihin, jotka auttavat käyttämään laitetta tehokkaasti ja häiriöttä. Tämä tuote on lääkinnällisistä laitteista annetun direktiivin 93/42/ETY mukainen. Tämän tuotteen julkaisupäivämäärä on mainittu EY-vaatimustenmukaisuusvakuutuksessa. Valmistaja Yleistä A 5

6 Invacare Action Vertic 1.3 Takuu Invacare takaa valmistamiensa pyörätuolien olevan virheettömiä ja täysin toimivia. Takuu kattaa kaikki viat, joiden voidaan varmistaa johtuvan viallisesta valmistuksesta, ala-arvoisista materiaaleista tai työn huonosta laadusta. Ainoastaan jakelija voi tehdä takuukorvausvaatimuksen valmistajalle, tuotteen käyttäjä ei voi. Takuu ei kata normaalia kulumista, väärästä käsittelystä tai vahingoista, huonosta huollosta, kokoamisvirheistä tai ostajan tai muun henkilön muutostöistä aiheutuvia seurauksia eikä vikoja, jotka johtuvat asioista, joihin valmistaja ei voi vaikuttaa. Takuu ei kata kuluvia osia. Takuu mitätöityy, jos tuotteeseen tehdään muutoksia ilman valtuutusta tai jos muutokset suorittaa joku muu kuin erikoismyyjä tai jos käytetään vääränlaisia lisä- tai varaosia. Takuu ei kata vikojen korjaamisesta aiheutuvia kustannuksia, kuten kuljetuskuluja, työn kustannuksia, maksuja ja vastaavia. Takuuaika on 24 kuukautta. Lisäksi takuun ehdot ovat osa yleisiä myyntimaan mukaisia ehtoja. 1.4 Rajoitettu vastuu Invacare ei vastaa seuraavista johtuvista vahingoista: käyttöoppaan noudattamatta jättäminen väärä käyttö luonnollinen kuluminen ostajan tai kolmannen osapuolen toteuttama väärä kokoonpano tai asennus tekniset muutokset hyväksymättömien kolmannen osapuolen valmistamien lisävarusteiden käyttö testattujen ja hyväksyttyjen Invacare-lisävarusteiden asemesta luvattomat muutokset ja/tai soveltumattomien varaosien käyttö. Invacarelta on saatava kirjallinen lupa ennen lisäsäätöjen asentamista Invacare-pyörätuoliin. Muuten korvausvaatimuksia ei voida tehdä. 1.5 Standardien- ja säädöstenmukaisuus Yhtiömme toiminnalle keskeistä on laatu, ja yhtiö noudattaakin ISO standardin vaatimuksia. Ajoneuvon turvallisuus on testattu hyväksytysti kansainvälisten standardien mukaisesti. Se täyttää RoHS-direktiivin 2011/65/EU, REACH-direktiivin 1907/2006/EY ja standardin EN sekä syttymistestauksen (EN tai ISO ) ja ISO standardin vaatimukset. Myös sen vesisuihkun kestävyys on testattu onnistuneesti standardin EN IPX4 mukaisesti, joten se soveltuu hyvin esimerkiksi Euroopan tyypillisiin sääolosuhteisiin. 1.6 Käyttötarkoitus Tätä puoliaktiivipyörätuolia kelataan käsin, ja sitä tulee käyttää ainoastaan liikuntavammaisen itsenäiseen tai avustettuun liikkumiseen. Tämän manuaalisen pyörätuolin tarkoitus on auttaa vähintään 15-vuotiaita henkilöitä (nuoria ja aikuisia) liikkumaan. Pyörätuolin enimmäispainokapasiteetti on 115 kg. Pyörätuoli on tarkoitettu apuvälineeksi henkilöille jotka voivat olla vain istuma-asennossa. Se on tarkoitettu aktiivisille A

7 Yleistä käyttäjille, jotka haluavat olla päivän aikana pystyasennossa lääketieteellisistä tai ammatillisista syistä. Käytettäessä ilman avustajaa pyörätuolia saa käyttää ainoastaan henkilö, joka pystyy fyysisesti ja henkisesti käyttämään pyörätuolia turvallisesti (eli pystyy liikuttamaan ja ohjaamaan pyörätuolia sekä jarruttamaan). Pyörätuolia tulisi käyttää ainoastaan tasaisella maalla ja helppopääsyisessä maastossa sekä sisätiloissa. Tämä puoliaktiivipyörätuoli on tilattava ja sovitettava henkilökohtaisen terveydentilan mukaiseksi. On tärkeää noudattaa fysioterapeutin antamia yksilöllisiä ohjeita pystyasennosta olosta (asennon kesto, käyttötiheys, suurin mahdollinen pystysuuntainen kulma...). Varashälytin- ja metallinilmaisinjärjestelmät: joissain harvinaisissa tapauksissa pyörätuolissa käytetyt materiaalit voivat aktivoida varashälytin- ja metallinilmaisinjärjestelmiä. 1.7 Käyttöikä Odotettavissa oleva käyttöikä on viisi vuotta, olettaen, että tuotetta käytetään päivittäin ja tässä oppaassa ilmoitettujen turvaohjeiden, kunnossapito-ohjeiden ja käyttötarkoituksen mukaan. Muunlainen tai asiaton käyttö saattaa aiheuttaa vaarallisia tilanteita. Tämän tuotteen käyttämiselle ei ole tiedossa mitään vasta-aiheita, kun pyörätuolia käytetään käyttötarkoituksen mukaisesti. HUOMIO! Joissakin kokoonpanoissa käyttövalmiin pyörätuolin kokonaismitat saattavat ylittää sallitut rajat, jolloin hätäpoistumisteiden käyttö ei ole mahdollista. Joissakin kokoonpanoissa pyörätuoli ylittää EU:n junalla matkustamiseen suositteleman koon A 7

8 Invacare Action Vertic 2 Turvallisuus 2.1 Turvallisuustiedot Tässä osassa on tärkeitä turvallisuustietoja pyörätuolin käyttäjän ja avustajan suojaamisesta sekä pyörätuolin turvallisesta ja ongelmattomasta käytöstä. Onnettomuuksien ja vakavan vamman vaara Pyörätuolin väärät säädöt voivat aiheuttaa vakavaan vammaan johtavia onnettomuuksia. Toimittajan on aina tehtävä pyörätuolin säädöt. Olosuhteisiin soveltumattomasta ajotyylistä johtuva vaara Luisumisvaara märällä maalla, soralla tai epätasaisessa maastossa. Mukauta nopeutesi ja ajotyylisi aina olosuhteisiin (sää, pinta, omat taidot jne.). Loukkaantumisvaara Pyörätuolin ulkopuolella oleville kehonosille (esim. kädet tai jalat) voi törmäyksessä aiheutua vamma. Pyri jarruttamaan ennen törmäystä. Älä aja suoraan päin kohdetta. Aja kapeilla väylillä varovasti. Hallitsemattomasta pyörätuolista johtuva vaara Voit menettää pyörätuolisi hallinnan ja kaatua, jos nopeus on suuri. Älä ylitä 7 kilometrin tuntinopeutta. Pyri yleisesti välttämään törmäyksiä. Kallistumisvaara Takapyörän akselin ja pyörätuolin selkänojan kulman sijainti ovat kaksi tärkeintä säätöä, jotka voivat vaikuttaa tasapainoosi pyörätuolissa istuessasi. Näitä muutoksia saa tehdä ja etupyörien asentoa ja/tai pyörätuolin haarukan kulmaa säätää vain pätevän henkilön opastuksessa, kun kyseinen henkilö on arvioinut täysin riskit, jotka voivat aiheutua pyörätuolin kokoonpanoon tehdyistä muutoksista. Kysy siksi lisätietoja jakelijalta. HUOMIO! Palovaara Pyörätuolin osat voivat lämmetä, kun ne altistuvat ulkoisille lämmönlähteille. Älä altista pyörätuolia voimakkaalle auringonvalolle ennen käyttöä. Tarkista ennen käyttöä kaikkien ihoon kosketuksissa olevien osien lämpötila A

9 Turvallisuus Vamman vaara kuljetuksen aikana Pyörätuolia ei ole hyväksytty kuljetettavaksi ajoneuvoissa tavallisiin kiinnityspisteisiin kiinnitettynä. Älä kuljeta pyörätuolia ajoneuvoissa tavallisiin kiinnityspisteisiin kiinnitettynä, kun pyörätuoli on tyhjä tai käyttäjän istuessa siinä. Kuljeta pyörätuolia matkatavaran tavoin esimerkiksi ajoneuvon tavaratilassa. Pyörätuolin kiinnikkeet Pyörätuolin käyttäjiä EI SAA kuljettaa missään ajoneuvossa käyttäjän istuessa pyörätuolissa. Tästä päivästä alkaen Yhdysvaltojen liikenneministeriö ei ole hyväksynyt minkään sidottavan kiinnitysjärjestelmän käyttöä pyörätuolissa istuvan henkilön kuljetukseen missään liikkuvassa ajoneuvossa. Invacaren kanta on, että pyörätuolin käyttäjä tulee siirtää asianmukaiseen istuimeen kuljetuksen ajaksi ja hänen tulee käyttää ajoneuvoalalla määritettyjä kiinnikkeitä. Invacare ei voi suositella eikä suosittele mitään pyörätuolin kuljetusjärjestelmiä. HUOMIO! Sormien puristuksiin jäämisen vaara Sormet, kädet jne. saattavat jäädä puristuksiin pyörätuolin liikkuvien osien väliin. Käyttäessäsi liikkuvien osien taitto- tai asennusmekanismeja, kuten takapyörän irrotettavaa akselia, taitettavaa selkänojaa tai kaatumisenestolaitetta, varmista, ettei niiden väliin jää mitään. HUOMIO! Kaatumisvaara Lisäkuorman (kuten selkärepun tai vastaavan) ripustaminen tuolin selkänojan putkiin saattaa vaikuttaa pyörätuolin vakauteen takasuunnassa etenkin, jos käytössä on alaspäin säädettävä selkänoja. Tämän vuoksi Invacare suosittelee vahvasti käyttämään lisävarusteena saatavia kaatumisenestolaitteita, kun selkänojan putkiin tulee lisäkuormaa A 9

10 Invacare Action Vertic 2.2 Sähkömagneettista häiriötä koskevat turvallisuustiedot Tämän pyörätuolin on todettu kansainvälisten standardien mukaisesti täyttävän sähkömagneettisen häiriönsiedon (EMI) säädökset. Esimerkiksi radio- ja televisiolähettimien sekä matkapuhelimien aiheuttamat sähkömagneettiset kentät voivat kuitenkin vaikuttaa sellaisten pyörätuolien toimintaan, joissa on sähkökäyttöisiä osia. Lisäksi pyörätuolissa käytettävä virtamoduuli voi aiheuttaa pientä sähkömagneettista häiriötä, joka on kuitenkin laillisesti hyväksytyissä sallituissa rajoissa. Näistä syistä pyydämme huomioimaan seuraavat varotoimet: Sähkömagneettisesta häiriöstä johtuva toimintahäiriön vaara Älä käytä kannettavia lähettimiä tai viestintälaitteita (kuten radiolähettimiä tai matkapuhelimia) tai kytke niihin virtaa sähkölaitteiden ollessa käytössä. Vältä vahvojen radio- tai televisiolähettimien läheisyydessä oloa. Sähkölaitteen muokkaaminen tai sähköisten lisälaitteiden tai muiden osien lisääminen siihen voi tehdä sähkölaitteesta alttiin sähkömagneettisille häiriöille. Muista, että tällaisten muutosten vaikutusta virtamoduulin häiriönsietoon ei voida määrittää. Raportoi kaikista sähkölaitteen tekemistä tahattomista liikkeistä valtuutetulle toimittajalle. 2.3 Muutoksia ja muokkauksia koskevia turvallisuustietoja Vakavan vamman tai vaurion vaara Väärien tai epäasianmukaisten varaosien (huolto-osien) käyttö voi aiheuttaa vamman tai vaurion. Varaosien ON vastattava alkuperäisiä Invacare-osia. Anna aina pyörätuolin sarjanumero, sillä se auttaa tilaamaan oikeat varaosat A

11 HUOMIO! Loukkaantumisen ja vaurioitumisen vaara muiden kuin hyväksyttyjen osien ja varaosien käytön vuoksi Istuinjärjestelmät, lisälaitteet ja lisävarusteet, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voivat vaikuttaa kaatumisvakauteen ja lisätä kaatumisvaaraa. Käytä vain istuinjärjestelmiä, lisälaitteita ja lisävarusteita, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä. Istuinjärjestelmät, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, eivät täytä tietyissä oloissa voimassa olevia standardeja ja voivat lisätä syttymisherkkyyttä ja ihoärsytyksen riskiä. Käytä vain istuinjärjestelmiä, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä. Sähkö- ja elektroniikkaosat, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voivat aiheuttaa tulipalovaaran ja johtaa sähkömagneettiseen vaurioon. Käytä vain sähkö- ja elektroniikkaosia, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä. Akut, joita Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voivat aiheuttaa kemiallisia palovammoja. Käytä vain akkuja, jotka Invacare on hyväksynyt käytettäväksi tässä liikkumisvälineessä. Turvallisuus HUOMIO! Muiden kuin hyväksyttyjen selkänojien käyttö aiheuttaa loukkaantumis- ja vaurioitumisvaaran. Jälkikäteen asennettu selkänoja, jota Invacare ei ole hyväksynyt käytettäväksi tässä liikkumisvälineessä, voi ylikuormittaa selkänojan putkea ja lisätä siten loukkaantumisvaaraa ja liikkumisvälineen vaurioitumisriskiä. Ota yhteyttä valtuutettuun Invacare-toimittajaan, joka tekee riskianalyysit, laskelmat, vakaustarkastukset jne., joilla varmistetaan, että selkänojan käyttö on turvallista. Liikkumisvälineen CE-merkintä Vaatimustenmukaisuuden arviointi / CE-merkintä on tehty direktiivin 93/42/EY mukaisesti, ja se koskee koko tuotetta. CE-merkintä on mitätön, mikäli tuotteeseen vaihdetaan tai siihen lisätään sellaisia osia tai lisävarusteita, joilla ei ole Invacare-yhtiön hyväksyntää. Tässä tapauksessa osan tai lisävarusteen lisäävä tai vaihtava yritys vastaa vaatimustenmukaisuuden arvioinnista / CE-merkinnästä tai liikkumisvälineen erikoissuunnittelun rekisteröimisestä ja tähän liittyvästä dokumentoinnista A 11

12 Invacare Action Vertic 2.4 Turvalaitteet Vammojen vaara Väärin asennetut tai rikkoutuneet turvalaitteet (jarrut, kaatumisenestolaite) saattavat aiheuttaa vahinkotilanteita. Tarkista aina ennen pyörätuolin käyttöä, että turvalaitteet toimivat, ja tarkistuta turvalaitteet säännöllisesti valtuutetulla jälleenmyyjällä. 2.5 Tuotteen merkinnät ja symbolit Tietokilpi Tietokilpi on kiinnitetty pyörätuolin runkoon, ja siinä ilmaistaan seuraavat tiedot: Turvalaitteiden toiminta kuvataan luvussa 3 Rakenne ja toiminta, sivu 14 A B C D E F G H Valmistajan osoite Tuotteen kuvaus Valmistuspäivä CE-merkintä Käyttäjän enimmäispaino Osanumero Sarjanumero viivakoodina Sarjanumero A

13 Turvallisuus Lue käyttöopas Vaarallisen, mahdollisesti vakavaan vammaan tai kuolemaan johtavan, vältettävän tilanteen symboli. Ilmoittaa käyttäjän enimmäispainon Sähköiskusuojaus Tyypin B sovellettu osa Vastaa standardin IEC sisältämiä sähköiskuilta suojautumista koskevia erityisvaatimuksia. Koukkusymbolit VAROITUS-symboli Tällä symbolilla merkittyä pyörätuolikokoonpanoa ei voi käyttää matkustajan kuljettamiseen moottoriajoneuvossa. Tämä symboli on kiinnitetty pyörätuolin runkoon, lähelle tietokilpeä. Sähkö- ja elektroniikkalaiteromusta (WEEE) annetun direktiivin mukainen Tämä tuote saattaa sisältää aineita, jotka voivat vahingoittaa ympäristöä, jos ne hävitetään paikoissa (kaatopaikoilla), jotka eivät ole lainsäädännön mukaan asianmukaisia. Rastitettu jäteastiasymboli on tässä tuotteessa siksi, että se kannustaa kierrättämään aina, kun mahdollista A 13

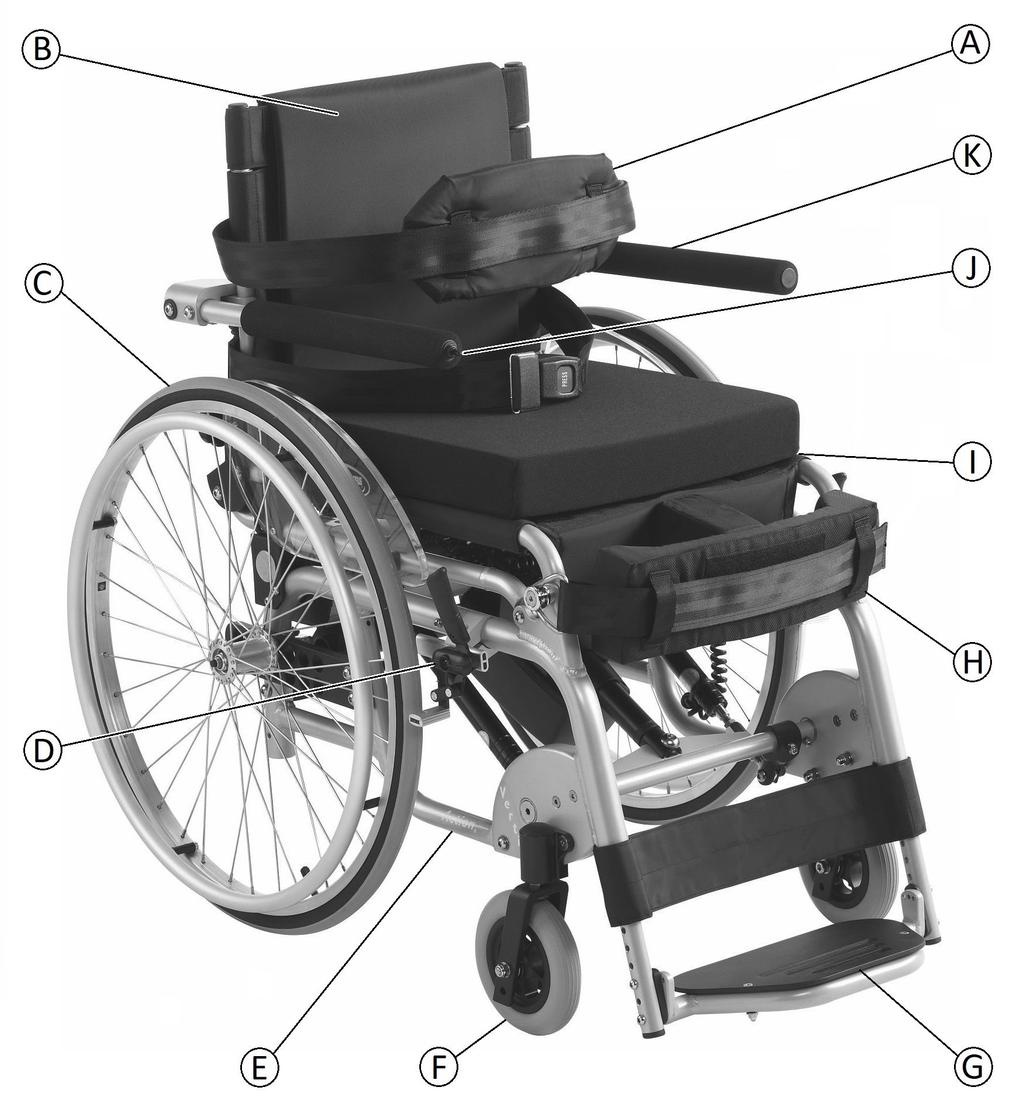

14 Invacare Action Vertic 3 Rakenne ja toiminta 3.1 Yleiskatsaus A B C D E F G H I J K Rintatuki Selkänoja Takapyörä ja kelausvanne Pysäköintijarru Runko Etupyörän haarukka ja etupyörä Yksiosainen jalkalevy Polvituki Istuin/pehmuste Noston/laskun painike Putkikäsinoja Lyhyt kuvaus Tämä tuote on puoliaktiivipyörätuoli, jossa on seisontamekanismi ja taittuva selkänoja. Oman pyörätuolisi varusteet saattavat poiketa kuvasta, koska jokainen pyörätuoli valmistetaan henkilökohtaisesti tilauksen ilmaisemien tietojen mukaan A

15 3.2 Pysäköintijarrut Pysäköintijarruja käytetään pitämään pyörätuoli liikkumattomana, kun se on paikallaan, jotta se ei rullaa pois. Kaatumisvaara äkillisesti jarrutettaessa Jos pysäköintijarrut kytketään liikkumisen aikana, liikkeen suunta saattaa muuttua hallitsemattomasti ja pyörätuoli saattaa pysähtyä äkillisesti, mikä voi aiheuttaa törmäyksen tai putoamisen pyörätuolista. Älä koskaan kytke pysäköintijarruja, kun pyörätuoli on liikkeessä. Vakiojarru Rakenne ja toiminta HUOMIO! Puristumis- tai murskautumisvaara Takapyörän ja pysäköintijarrun välissä voi olla erittäin pieni väli, johon sormesi saattavat jäädä puristuksiin. Älä kosketa liikkuvia osia sormillasi kytkiessäsi jarrua, vaan pidä kädet aina jarruvivulla. Jarrukengän ja renkaan välistä etäisyyttä voi säätää. Säätämisen saa suorittaa vain valtuutettu toimittaja. Hallitsemattomasta pyörätuolista johtuva vaara Pysäköintijarruja on käytettävä samanaikaisesti. Älä hidasta pyörätuolia käyttämällä pysäköintijarruja. Älä nojaa pysäköintijarruihin tuen saamiseksi tai siirron aikana. Kaatumisvaara Pysäköintijarrut eivät toimi kunnolla, jos renkaissa ei ole riittävästi ilmaa. Varmista, että rengaspaine on oikea, 3.9 Renkaat, sivu Jarruta työntämällä jarruvipua mahdollisimman eteen. 2. Vapauta jarru vetämällä jarruvipua taaksepäin. Työntökahvan vivun voi taittaa taakse siirtojen helpottamiseksi. Taita kahvaa vetämällä vipua ylöspäin ja taittamalla se taaksepäin. 3.3 Selkänoja Kiinteää selkänojaa ei tarvitse säätää A 15

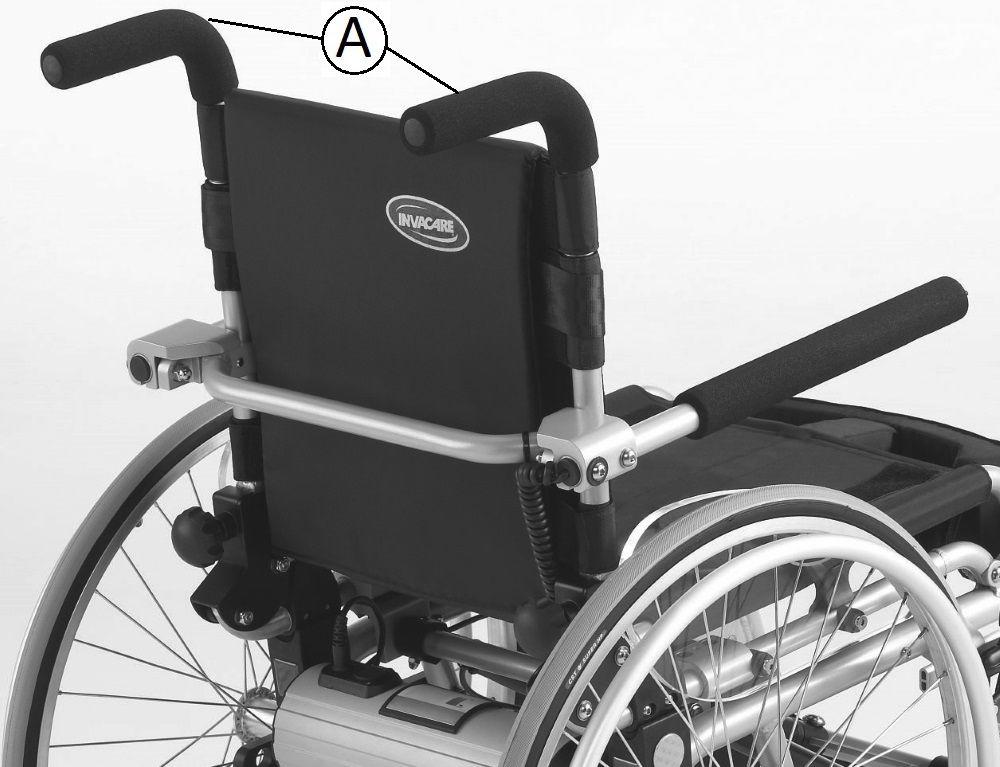

16 Invacare Action Vertic Kaatumisvaara Lisäkuorman (kuten selkärepun tai vastaavan) ripustaminen pyörätuolin selkänojan putkiin saattaa vaikuttaa pyörätuolin vakauteen takasuunnassa. Tämä saattaa aiheuttaa vammoja, jos pyörätuoli kaatuu taaksepäin. Tämän vuoksi Invacare suosittelee vahvasti käyttämään lisävarusteena saatavia kaatumisenestolaitteita, kun selkänojan putkiin tulee lisäkuormaa (esimerkiksi selkäreppu) Selkänojan suojus Selkänojan suojuksen kireyttä voi säätää sopivaksi. Selkänojan suojuksen säätäminen 3.4 Käsinojat Kaatumisvaara Jos tarranauhat ovat huomattavan löysällä, pyörätuoli kaatuu helpommin. Varmista, että tarranauhat on säädetty oikein. TÄRKEÄÄ! Älä kiristä tarranauhoja liikaa, jotta pyörätuolin muoto ei muutu. Käsinojat eivät ole kiinteä osa pyörätuolia. Älä yritä nostaa pyörätuolia käsinojista. HUOMIO! Sormien puristumisvaara Kun irrotat, asennat tai säädät käsinojaa, vältä sormien joutumista liikkuvien osien väliin. 1. Irrota selkänojan pehmuste A. 2. Vapauta Velcro -tarranauhat B selkänojan suojuksesta vetämällä niistä. 3. Kiristä tai löysää tarranauhoja haluamallasi tavalla ja kiinnitä ne sitten uudelleen A

17 Rakenne ja toiminta Putkikäsinoja HUOMIO! Sormien puristumisvaara Kun taitat jalkatuet kokoon, irrotat jalkatuet tai säädät jalkatukia, vältä sormien joutumista liikkuvien osien väliin. TÄRKEÄÄ! Jalkatukimekanismin vahingoittumisen vaara Älä aseta jalkatuille mitään painavaa, äläkä anna lasten istua jalkatuilla. Kokoontaittaminen 1. Ota pysäköintijarrut käyttöön molemmilla puolilla. 2. Tartu putkikäsinojaan käsityynystä tai taita käsinoja taakse. Korkeuden säätäminen 1. Löysää kaksi ruuvia A 5 mm:n kuusiokoloavaimella. 2. Liu'uta putkikäsinojan tuki haluttuun pituuteen ja kiristä kaksi ruuvia A tiukkaan (kiristysmomentti 10 N). 3. Säädä tarvittaessa toista puolta samalla tavalla. Invacare suosittelee, että putkikäsinojat säätäisi valtuutettu toimittaja. 3.5 Jalkatuet Yksiosainen jalkalevy Loukkaantumisvaara Älä koskaan nosta pyörätuolia jalkanojien pidikkeistä tai jalkatuista. Kulman ja syvyyden säätäminen Yksiosainen jalkalevy voidaan asettaa kahteen säätökulmaltaan erilaiseen asentoon A 17

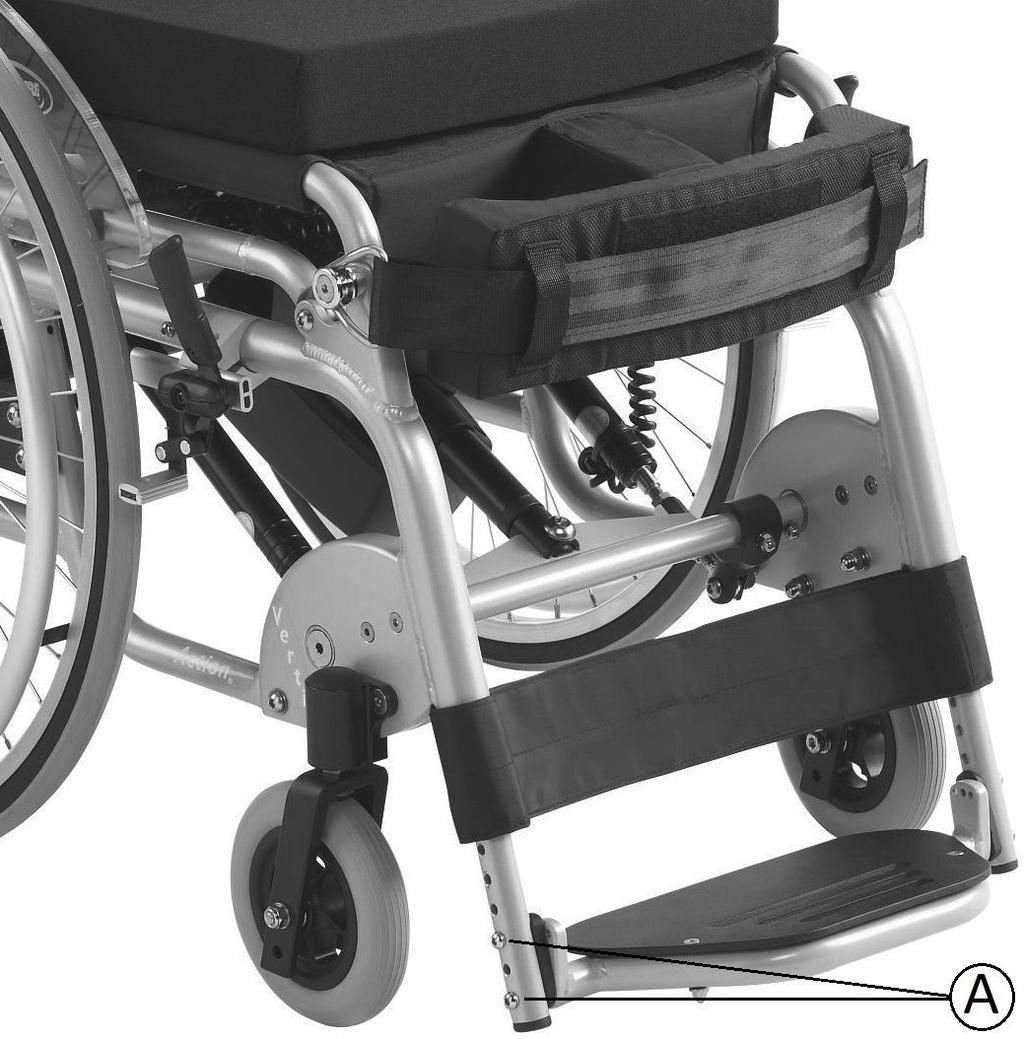

18 Invacare Action Vertic 1. Irrota alemmat lukitusruuvit A 4 mm:n kuusiokoloavaimella. 2. Irrota ylemmät lukitusruuvit A 4 mm:n kuusiokoloavaimella sivusuunnasta. 3. Aseta yksiosainen jalkalevykokoonpano toiseen kahdesta kulmaltaan erilaisesta asennosta. 4. Aseta ylemmät lukitusruuvit A valmiisiin reikiin ja kiristä ylemmät ja alemmat ruuvit (momenttiin 10 Nm). Syvyyden säätäminen. 1. Irrota molemmat lukitusruuvit A 4 mm:n kuusiokoloavaimella sivusuunnasta. 2. Siirrä yksiosaista jalkalevykokoonpanoa eteen tai taakse sopivaan syvyyteen. 3. Aseta kaksi lukitusruuvia A valmiisiin reikiin ja kiristä ruuvit (momenttiin 10 Nm). Korkeuden säätäminen Yksiosainen jalkalevy voidaan asettaa kolmeen korkeudeltaan erilaiseen asentoon. 1. Poista pohjehihna tarvittaessa. 2. Irrota molemmat lukitusruuvit A 4 mm:n kuusiokoloavaimella sivusuunnasta. 3. Aseta yksiosainen jalkalevykokoonpano yhteen kolmesta määritetystä asennosta. 4. Aseta kaksi lukitusruuvia A valmiisiin reikiin ja kiristä ruuvit (momenttiin 10 Nm) haluttuun asentoon. Invacare suosittelee, että syvyyden ja kulman säätämisestä huolehtii valtuutettu toimittaja. Pohjehihnan säätäminen Jotta jalat pysyisivät hyvässä asennossa, pohjehihna A on kiinnitetty jalkatukeen, ja sitä voi säätää Velcro -tarranauhoilla. Varmista, että tarrahihnat asettuvat tarkasti päällekkäin. 3.6 Rinta- ja polvituet Rinta- ja polvituet lisäävät mukavuutta ja parantavat ryhtiä pystysuorassa asennossa. Kaatumisvaara Väärin asennetut tai kiinnitetyt rinta- ja polvituet saattavat johtaa putoamiseen. Tarkista aina ennen pyörätuolin käyttöä, että tuet on asennettu oikein, ja anna tarvittaessa valtuutetun toimittajan asentaa ne tai säätää niitä A

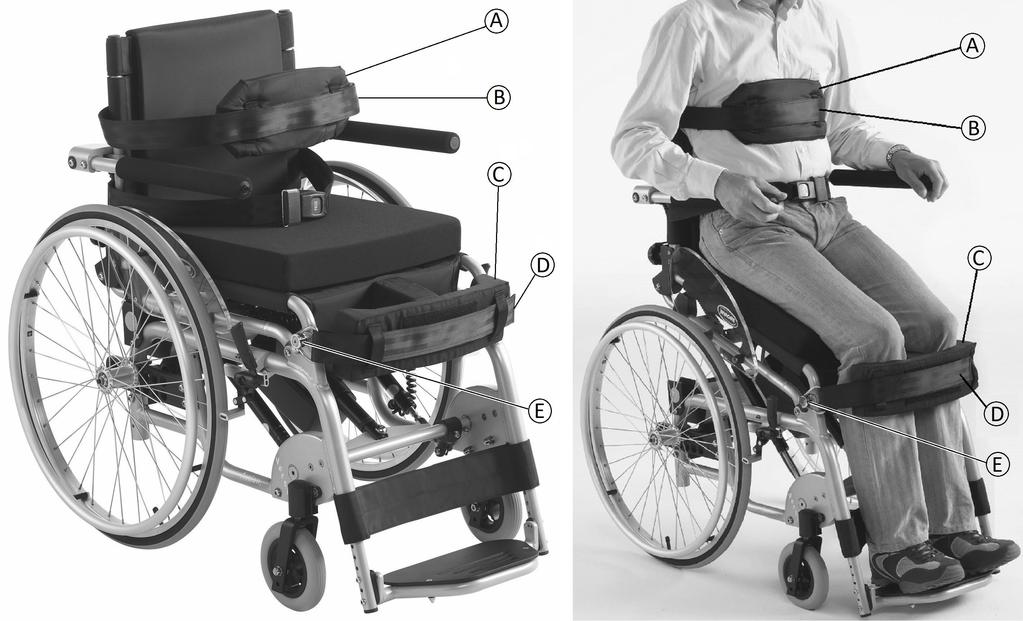

19 Rakenne ja toiminta Riski käyttäjän epämukavasta olosta Varmista rintahihnan kireyttä säädettäessä, että hihna ei paina käyttäjän rintakehää. Ota huomioon käyttäjän yksilöllinen ruumiinrakenne. Tarkista aina, että Velcro -kiinnittimet ovat oikeassa kohtaa ja että ne asettuvat tarkasti päällekkäin. Polvituki Polvituen C ja sen hihnan D asennus ja säätö on aina teetettävä valtuutetulla toimittajalla. Loukkaantumisvaara Toimittajan on aina tehtävä polvituen säädöt. Nämä säädöt on tehtävä käyttäjän ruumiinrakenne ja fyysiset rajoitukset huomioiden. Varmista, että polvituet ovat oikeassa asennossa kummallakin puolella. Kiinnikkeet E on lukittava paikalleen. 3.7 Kaatumisenestolaite Kaatumisenestolaite estää pyörätuolia kaatumasta taaksepäin. Rintatuki Rintatuen A ja sen hihnan B asennus ja säätö on aina teetettävä valtuutetulla toimittajalla. Loukkaantumisvaara Toimittajan on aina tehtävä rintatuen säädöt. Kaatumisvaara Väärin asennetut tai rikkoutuneet kaatumisenestolaitteet saattavat johtaa pyörätuolin kaatumiseen. Tarkista aina ennen pyörätuolin käyttöä, että kaatumisenestolaite toimii, ja anna tarvittaessa valtuutetun toimittajan asentaa kaatumisenestolaite tai säätää sitä. Invacare suosittelee vahvasti käyttämään lisävarusteena saatavaa kaatumisenestolaitetta joidenkin kokoonpanojen kanssa, jos pyörätuolin staattinen vakaus on alle A 19

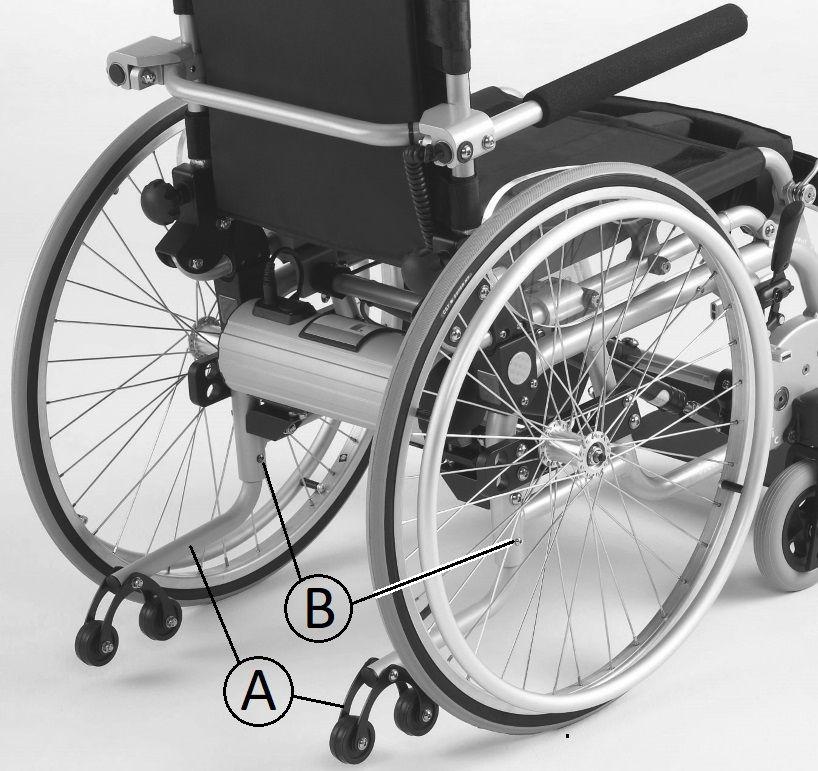

20 Invacare Action Vertic Kaatumisvaara Epätasaisella tai pehmeällä alustalla kaatumisenestolaite saattaa upota kuoppiin tai maahan, jolloin sen turvavaikutus heikkenee tai katoaa kokonaan. Käytä kaatumisenestolaitetta ainoastaan liikkuessasi tasaisella ja kiinteällä alustalla. Korkeuden säätäminen Kaatumisvaara Toimittajan on aina tehtävä kaatumisenestolaitteen säädöt. Kaatumisenestolaitteen säätäminen määräytyy takapyörän asennon ja halkaisijan sekä käyttäjän kunnon ja turvallisten liikerajojen mukaan. Varmista, että kaatumisenestolaite on oikeassa asennossa kummallakin puolella. Kiinnikkeet B on lukittava paikalleen. 3.8 Työntökahva Kaatumisenestolaitteen asennus Kaatumisenestolaitteen A asennus on aina teetettävä valtuutetulla toimittajalla. Kaatumisvaara Käytössä oleva kaatumisenestolaite saattaa ottaa kiinni porrasaskelmiin tai töyssyihin. Käytä kaatumisenestolaitetta ainoastaan liikkuessasi vaakasuoralla ja tasaisella alustalla. TÄRKEÄÄ! Tarkista aina ennen pyörätuolin käyttöä, että työntökahvat ovat hyvin paikallaan, eivät käänny eivätkä irtoa vetämällä. HUOMIO! Jos kiinnitysruuveja ei ole kiristetty riittävästi, työntökahva saattaa irrota selkänojan putkesta, kun kahvasta nostetaan. Tarkista, että kiinnitys on kiristetty tiukkaan. Työntökahvan asennus Työntökahvojen A asennus on aina teetettävä valtuutetulla toimittajalla A

21 Rakenne ja toiminta Renkaan koko on merkitty renkaan kylkeen. Oikeiden renkaiden vaihdon saa suorittaa vain valtuutettu toimittaja. HUOMIO! Rengaspaineen on oltava kummassakin renkaassa sama, jotta liikkuminen pysyisi mukavana, jarruttaminen tehokkaana ja kelaaminen helppona. 3.9 Renkaat Rengaspainesuositus määräytyy renkaan tyypin mukaan: Rengas Kiinteä rengas, harmaa: 610 mm (24") Paineilmarengas, harmaa: 610 mm (24") Tahraamaton paineilmarengas (harmaa, kylki musta): 610 mm (24 ) Kiinteä rengas, harmaa: 150 mm (6") Enimmäispaine bar 400 kpa 58 psi 7 bar 700 kpa 101 psi Edellä mainittujen renkaiden yhteensopivuus pyörätuolin kanssa määräytyy pyörätuolin kokoonpanon ja/tai mallin mukaan Istuinpehmuste Pyörätuolin kanssa käytettäväksi suositellaan istuinpehmustetta, jotta paine jakautuisi istuimelle tasaisesti. HUOMIO! Istuinpehmusteen ottaminen käyttöön nostaa pyörätuolin käyttäjää ylemmäs, mikä voi vaikuttaa vakauteen kaikissa suunnissa. Jos istuinpehmuste vaihdetaan, myös käyttäjän vakaus saattaa muuttua. Jos istuinpehmuste vaihdetaan paksumpaan, valtuutetun jälleenmyyjän on määritettävä koko pyörätuolin kokoonpano uudelleen. Suosittelemme Invacare- tai Matrx-istuinpehmustetta, jossa on liukumisen estävä päällyste A 21

22 Invacare Action Vertic 4 Lisätarvikkeet Asentovyön kiinnittäminen ja avaaminen 4.1 Asentovyö Pyörätuoliin voidaan asentaa asentovyö. Se estää käyttäjää liukumasta alaspäin pyörätuolissa tai putoamasta pois pyörätuolista. Asentovyö ei ole paikallaanpitolaite. Vakavan vamman / kuristumisen vaara Jos vyö on löysä, käyttäjä voi liukua alaspäin, mistä voi aiheutua kuristumisen vaara. Asentovyön saa asentaa vain kokenut huoltohenkilö, ja sen saa kiinnittää vain pyörätuolin määrännyt henkilö. Varmista aina, että asentovyö on tiukasti paikallaan lantion alaosan päällä. Aina kun asentovyötä käytetään, on tarkistettava, että se istuu kunnolla. Istuimen ja/tai selkänojan kulman muuttaminen, pehmuste ja jopa vaatteesi vaikuttavat vyön istuvuuteen. Istu istuimen takaosassa niin, että lantio on suorassa ja mahdollisimman symmetrisesti. 1. Sulje vyö painamalla solki A lukkoon B. 2. Avaa vyö painamalla Press-painiketta C ja vetämällä solki A lukosta B. Pituuden säätäminen Asentovyön pituus on hyvä, kun kämmen mahtuu kehon ja vyön väliin. 1. Lyhennä tai pidennä silmukkaa D tarpeen mukaan. 2. Pujota silmukkaa D soljen A ja muovisen soljen E läpi, kunnes silmukka on litteä A

23 Lisätarvikkeet Jos tämä säätö ei riitä, asentovyö on ehkä kiinnitettävä uudelleen kiinnityskohdista. Asentovyön kiinnittäminen kiinnityskohdista HUOMIO! Pujota vyö molempien muovisten solkien läpi, jotta vyö ei pääse löystymään. Tee säädöt yhtä lailla molemmille puolille siten, että soljen lukko pysyy keskiasennossa. Varmista, etteivät vyöt pääse tarttumaan takapyörän puoliin. HUOMIO! Vaara käyttäjän epämukavasta olosta / pienistä ruhjeista Varmista, että käyttäjän kyynärpäät ovat pöydän päällä pyörätuolia työnnettäessä. Jos kyynärpäät ovat pöydän ulkopuolella pyörätuolia työnnettäessä, olo saattaa olla epämukava tai saattaa aiheutua pieniä ruhjeita. Pöytätarjottimen asennus Pöytätarjottimen A asennus on aina teetettävä valtuutetulla toimittajalla. Syvyyden säätäminen 1. Pujota silmukka F tuolin kiinnityskohdan G läpi ja sitten MOLEMPIEN muovisten solkien läpi H. 4.2 Pöytätarjotin Kaatumis-/loukkaantumisvaara Pöydän enimmäiskuorma: 5 kg Säädä pöytätarjotin A haluttuun syvyyteen liu'uttamalla sitä eteen- tai taaksepäin. HUOMIO! Riski käyttäjän epämukavasta olosta Varmista, ettei käyttäjän vatsa jää puristuksiin pöydän syvyyttä säätäessäsi A 23

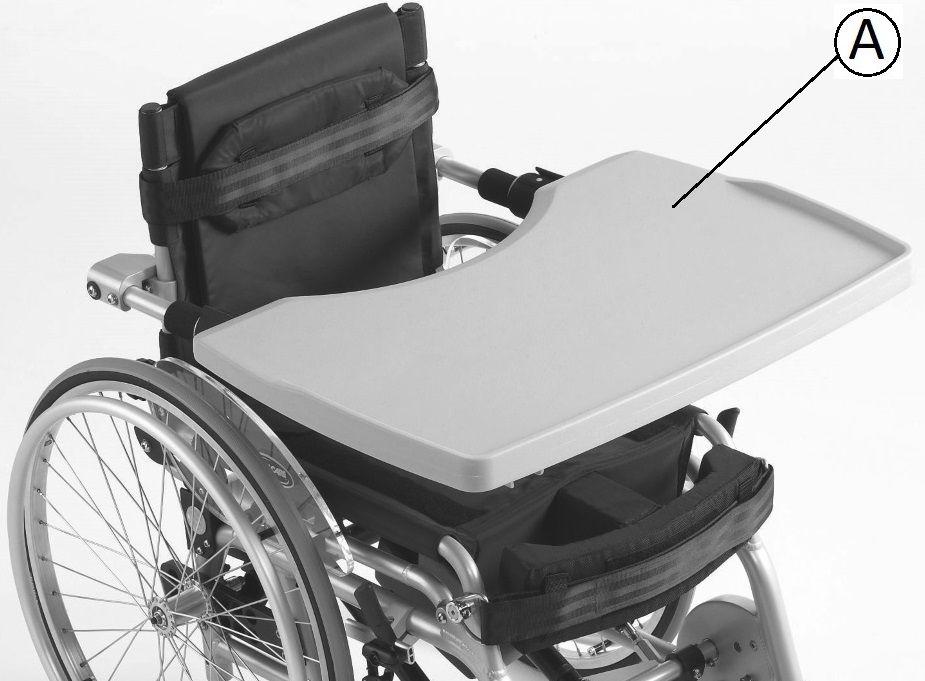

24 Invacare Action Vertic Pöytätarjotin A rajoittaa noston/laskun painikkeen käytettävyyttä. 4.3 Ilmapumppu Ilmapumpussa on yleisventtiilipää. Venttiilipään tyypin valinta määräytyy sisäputken venttiilityypin mukaan. 1. Irrota venttiilipään korkki. 2. Paina venttiilipää renkaan avoimeen venttiiliin ja pumppaa rengas täyteen ilmaa. Pumppuja on saatavilla kahdenlaisia: Matalan paineen pumppu: <6 baaria Korkean paineen pumppu: >6 baaria Käyttöohjeet on painettu pumpun pakkaukseen. 4.4 Heijastimet Takapyöriin voidaan kiinnittää heijastimet A

25 5 Käyttöönotto Käyttöönotto 5.1 Turvallisuustiedot HUOMIO! Loukkaantumisvaara Tarkista pyörätuolin yleinen kunto ja pääasialliset toiminnot ennen pyörätuolin käyttöä. Katso luku 8.2 Huoltoaikataulu, sivu 43. Valtuutettu toimittaja toimittaa pyörätuolin niin, että se on valmis käytettäväksi. Toimittaja kertoo pääasialliset toiminnot ja varmistaa, että pyörätuoli vastaa tarpeitasi. Akselin asentoa ja etupyörän tukia saa säätää vain valtuutettu toimittaja. Jos pyörätuoli toimitetaan sinulle kokoontaitettuna, katso luku 7.2 Pyörätuolin taittaminen kokoon ja avaaminen, sivu A 25

26 Invacare Action Vertic 6 Pyörätuolilla ajaminen 6.1 Turvallisuustiedot Vammojen vaara Renkaiden toisistaan poikkeavat rengaspaineet voivat vaikuttaa pyörätuolin käsittelyyn merkittävästi. Tarkista rengaspaineet ennen jokaista käyttökertaa. HUOMIO! Sormien puristumisvaara Takapyörän ja pysäköintijarrun välissä saattaa olla pieni rako, jonne sormet voivat litistyä. Pyörätuolin saa pysäyttää tarttumalla ainoastaan kelausvanteista. Pyörätuolista putoamisen vaara Käytettäessä pieniä eturenkaita pyörätuoli saattaa pysähtyä katukiveykseen tai lattiassa oleviin uriin. Tarkista, että etupyörät soveltuvat pinnalle, jolla pyörätuolia kelataan. HUOMIO! Sormien puristumisvaara Takapyörän ja lokasuojan tai käsityynyn välissä saattaa olla pieni rako, jonne sormet voivat litistyä. Pyörätuolin saa pysäyttää tarttumalla ainoastaan kelausvanteista A

27 6.2 Jarruttaminen käytön aikana Kun pyörätuolilla liikutaan, jarruttaminen tapahtuu siirtämällä kelausvanteeseen voimaa käsistä. Kaatumisvaara Jos pysäköintijarrut kytketään liikkumisen aikana, liikkeen suunta saattaa muuttua hallitsemattomasti ja pyörätuoli saattaa pysähtyä äkillisesti, mikä voi aiheuttaa törmäyksen tai putoamisen pyörätuolista. Älä koskaan kytke pysäköintijarruja, kun pyörätuoli on liikkeessä. HUOMIO! Käsien ihon palamisvaara Pitkään kestävä jarrutus tuottaa kelausvanteeseen paljon kitkalämpöä (etenkin liukumisen estävissä kelausvanteissa). Käytä kelaukseen sopivia käsineitä. 1. Tartu kiinni kelausvanteista ja paina niitä tasaisesti molemmilla käsillä, kunnes pyörätuoli pysähtyy. 6.3 Pyörätuoliin ja siitä pois siirtyminen Pyörätuolilla ajaminen Kaatumisvaara Siirtymisen aikana kaatumisvaara on suuri. Siirry pyörätuoliin ja siitä pois ilman avustajaa ainoastaan, jos fyysinen kuntosi mahdollistaa sen. Kun siirryt, asetu istuimella mahdollisimman taakse. Näin pehmusteet eivät vahingoitu, ja pyörätuoli ei pääse kaatumaan eteenpäin. Varmista, että molemmat pyörät ovat suorassa. Kaatumisvaara Painon laskeminen jalkanojalle saattaa kaataa pyörätuolin eteenpäin. Älä koskaan laske painoasi jalkanojalle, kun siirryt pyörätuoliin tai siitä pois. HUOMIO! Jos jarrut vapautetaan tai ne vahingoittuvat, pyörätuoli saattaa lähteä vierimään hallitsemattomasti. Älä ota tukea jarruista, kun siirryt pyörätuoliin tai siitä pois. TÄRKEÄÄ! Lokasuojat ja käsinojat saattavat vahingoittua. Älä koskaan istu lokasuojalle tai käsinojalle, kun siirryt pyörätuoliin tai siitä pois A 27

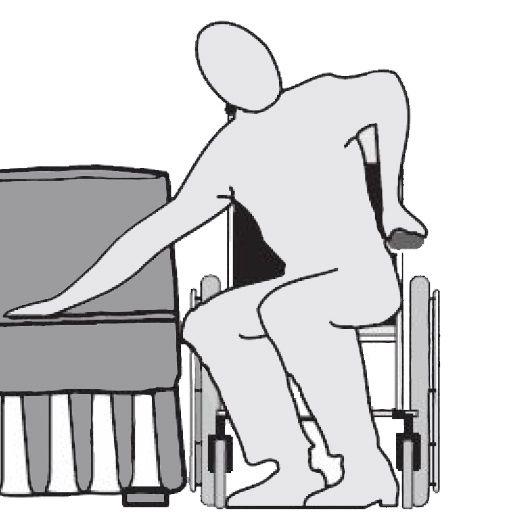

28 Invacare Action Vertic 1. Ohjaa pyörätuoli mahdollisimman lähelle istuinta, jolle haluat siirtyä. 2. Ota pysäköintijarrut käyttöön. 3. Irrota käsinojat tai siirrä nosta ne pois tieltä. 4. Irrota jalkatuet (jos on) tai käännä ne sivuun. 5. Aseta jalat lattialle. 6. Pidä kiinni pyörätuolista ja tarvittaessa myös lähellä olevasta kiinteästä pinnasta. 7. Siirry hitaasti pois pyörätuolista. 6.4 Pyörätuolilla liikkuminen ja sen ohjaaminen Pyörätuolia liikutetaan ja ohjataan kelausvanteita käyttämällä. Ennen kuin liikut pyörätuolilla ilman avustajaa, sinun on määritettävä pyörätuolisi kaatumispiste. Kaatumisvaara Pyörätuoli voi kaatua taaksepäin, jos siihen ei ole asennettu kaatumisenestolaitetta. Kaatumispistettä etsittäessä avustajan on seistävä välittömästi pyörätuolin takana siltä varalta, että tuoli kaatuu. Vältä kaatuminen asentamalla kaatumisenestolaite. Kaatumisvaara Pyörätuoli saattaa kaatua eteenpäin. Kun säädät pyörätuolisi asetuksia, testaa sen kaatuminen eteenpäin ja mukauta ajotyylisi kaatumiskäyttäytymisen mukaisesti. HUOMIO! Selkänojasta roikkuva painava kuorma voi siirtää pyörätuolin painopistettä. Muuta ajotyyliäsi vastaavasti A

29 Kaatumispisteen määrittäminen 1. Vapauta jarru. 2. Rullaa lyhyt matka taaksepäin, tartu kumpaankin kelausvanteeseen tiukasti ja työnnä eteenpäin hieman nytkäyttäen. 3. Vastakkaisiin suuntiin tapahtuva painon siirtyminen ja ohjaaminen kelausvanteilla auttavat löytämään kaatumispisteen. 6.5 Porrasaskelmat ja katukiveykset Pyörätuolilla ajaminen Kaatumisvaara Porrasaskelmat saattavat saada käyttäjän menettämään tasapainonsa ja kaataa pyörätuolin. Lähesty aina porrasaskelmia ja katukiveyksiä varoen. Älä nouse tai laskeudu porrasaskelmia, jotka ovat korkeampia kuin 25 cm. HUOMIO! Kun kaatumisenestolaite on aktivoitu, se estää pyörätuolia kallistumasta taaksepäin. Kun haluat nousta tai laskeutua portaita tai ylittää katukiveyksen, poista kaatumisenestolaite käytöstä A 29

30 Invacare Action Vertic Porrasaskelman laskeutuminen avustajan avulla Porrasaskelman nouseminen avustajan avulla Vakavien vammojen vaara Jos porrasaskelmia ja katukiveyksiä noustaan usein ylöspäin, pyörätuolin selkänoja saattaa saada väsymisvaurioita odotettua nopeammin. Tällöin käyttäjä saattaa pudota pyörätuolista. Käytä aina kaatumistukea, kun nouset portaita tai ylität katukiveyksen. 1. Peruuta pyörätuolia niin pitkälle, että takapyörät koskettavat askelmaa. 2. Avustajan tulee pitää kiinni kummastakin työntökahvasta ja kallistaa pyörätuolia niin, että etupyörät nousevat maasta. Sitten avustajan tulee vetää takapyörät askelmalle ja jatkaa niin kauan, kunnes etupyörät voi jälleen laskea maahan. 1. Kelaa pyörätuoli aivan askelman luokse ja pidä kiinni kelausvanteista. 2. Avustajan tulee pitää kiinni kummastakin työntökahvasta, asettaa toinen jalka kaatumistuelle (jos sellainen on asennettu) ja kallistaa pyörätuolia taaksepäin niin, että etupyörät nousevat maasta. 3. Avustajan tulee sitten pitää pyörätuoli tässä asennossa, työntää pyörätuoli varovasti askelman yli ja kallistaa sitten pyörätuolia eteenpäin, kunnes eturenkaat koskevat jälleen maahan A

31 Porrasaskelman laskeutuminen ilman avustajaa 6.6 Portaikosta ajaminen Pyörätuolilla ajaminen Kaatumisvaara Portaikosta ajaessasi saatat menettää tasapainon ja kaatua pyörätuoleinesi. Jos portaikossa on enemmän kuin yksi askelma, tarvitset periaatteessa aina kahta avustajaa. Kaatumisvaara Jos menetät pyörätuolin hallinnan laskeutuessasi askelmaa ilman avustajaa, saatat kaatua selällesi. Opettele ensin porrasaskelman laskeutuminen avustajan avulla. Opettele tasapainottelemaan takapyörien varassa. Katso 6.4 Pyörätuolilla liikkuminen ja sen ohjaaminen, sivu Kelaa pyörätuoli aivan askelman luokse ja nosta etupyörät ilmaan. Pidä pyörätuoli tasapainossa. 2. Kelaa molemmat takapyörät hitaasti askelman yli. Kelatessasi askelman ylitse pidä molemmin käsin tiukasti kiinni kelausvanteista, kunnes etupyörät koskettavat jälleen maahan. 1. Portaikosta selviydytään ajamalla niistä porras kerrallaan edellä kuvatulla tavalla. Ensimmäinen avustaja on tällöin pyörätuolin takana ja pitelee kiinni työntökahvoista. Toinen avustaja tarttuu eturungon kiinteään osaan ja varmistaa näin pyörätuolin etupuolelta A 31

32 Invacare Action Vertic 6.7 Luiskat ja mäet Hallitsemattomasta pyörätuolista johtuva vaara Luiskissa ja muilla kaltevilla pinnoilla pyörätuoli saattaa kaatua taaksepäin, eteenpäin tai sivuttain. Pitkissä luiskissa on oltava avustaja pyörätuolin takana. Vältä kaltevia pintoja, jotka viettävät sivusuunnassa. Vältä mäkiä, joiden kaltevuuskulma on yli seitsemän astetta. Vältä heilahduksia, kun vaihdat mäessä suuntaa. HUOMIO! Pyörätuoli saattaa lähteä vierimään myös vain vähän viettävällä maalla, jos pyörätuolia ei hallita kelausvanteiden avulla. Jos pysähdyt viettävälle maalle, käytä pysäköintijarruja. Luiskan nouseminen Luiskan nouseminen edellyttää, että luot liikettä ja sitten pidät liikkeen ja hallitset suuntaa samanaikaisesti. 1. Kallista ylävartaloa eteenpäin ja kelaa pyörätuolia nopein, voimakkain liikkein molemmista kelausvanteista A

33 Luiskan laskeutuminen Luiskan laskeutumisessa on tärkeää hallita menosuuntaa ja etenkin nopeutta. 1. Kallista itseäsi taaksepäin ja päästä varovaisesti kelausvanteet liikkumaan käsiesi lomasta. Pyörätuoli pitää pystyä pysäyttämään milloin tahansa tarttumalla kelausvanteista. 6.8 Vakaus ja tasapaino istuttaessa Pyörätuolilla ajaminen Joidenkin arkitoimien yhteydessä on välttämätöntä kumartua ulos pyörätuolista, eteenpäin, sivulle tai taakse. Tämä vaikuttaa suuresti pyörätuolin vakauteen. Ota huomioon seuraavat ohjeet, niin pysyt aina tasapainossa: Eteenpäin nojautuminen Pyörätuolista keikahtamisen vaara Jos kumarrut pyörätuolista eteenpäin, saatat pudota siitä. Älä koskaan kumarru liian kauas eteenpäin äläkä liu'u istuimessasi eteenpäin, kun tavoittelet esineitä. Älä poimi lattialta esineitä kumartumalla polvien välistä eteenpäin. HUOMIO! Käsien ihon palamisvaara Pitkään kestävä jarrutus tuottaa kelausvanteeseen paljon kitkalämpöä (etenkin liukumisen estävissä kelausvanteissa). Käytä kelaukseen sopivia hanskoja A 33

34 Invacare Action Vertic 1. Suuntaa etupyörät suoraan eteenpäin. (Tämä tapahtuu liikuttamalla pyörätuolia hiukan eteenpäin ja välittömästi takaisin.) 2. Lukitse molemmat seisontajarrut. 3. Nojaudu eteenpäin vain niin pitkälle, että ylävartalosi pysyy etupyörien yläpuolella. Taakse kurottaminen 1. Suuntaa etupyörät suoraan eteenpäin. (Tämä tapahtuu liikuttamalla pyörätuolia hiukan eteenpäin ja välittömästi takaisin.) 2. Älä lukitse seisontajarruja. 3. Kurota vain niin pitkälle kuin voit istuma-asentoa muuttamatta. Pyörätuolista keikahtamisen vaara Jos nojaudut liian kauas taakse, saatat keikahtaa nurin pyörätuoleinesi. Älä koskaan kurkota selkänojan ylitse. Käytä keikahdusestettä A

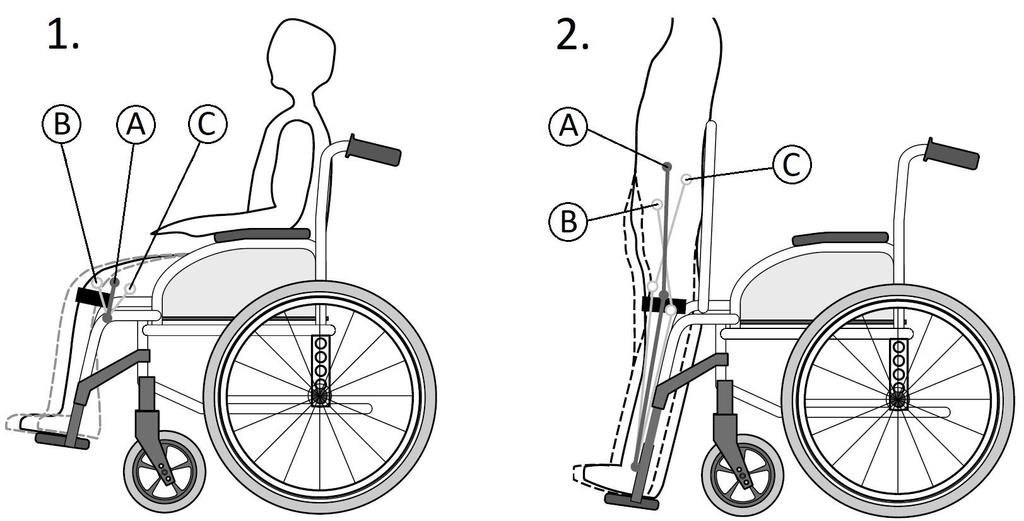

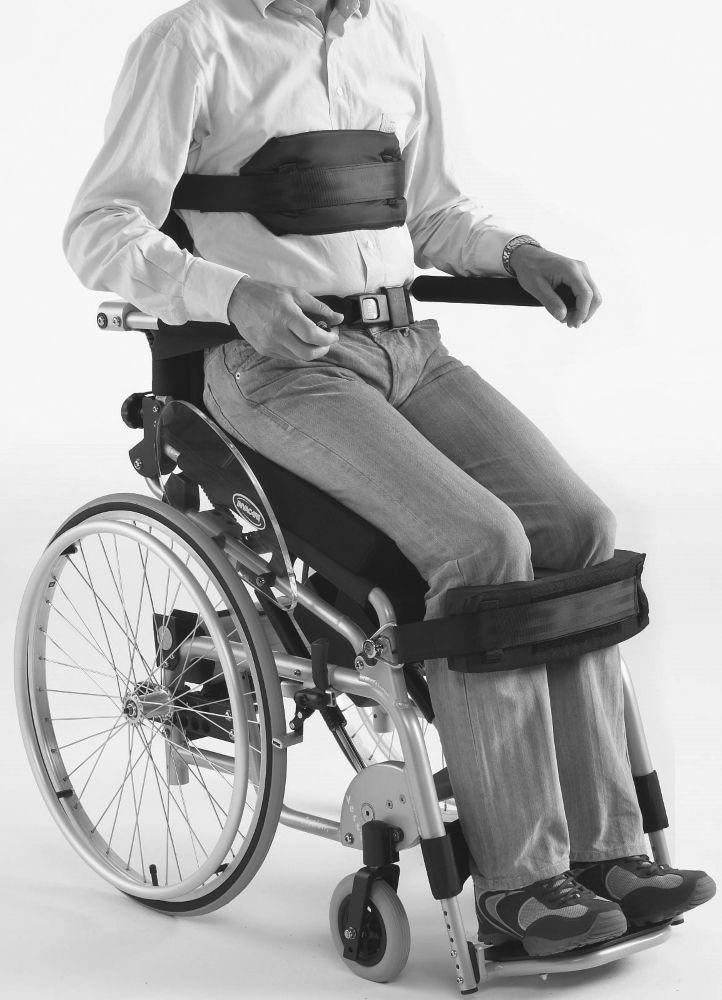

35 6.9 Pystysuora asento Turvallisuustoimet Käytä aina molempia manuaalisia pyöränlukituksia takapyörien lukitsemiseen. Tarkista, että kehon tukemiseen käytettävät rinta- ja polvituet, asentovyö ja pohjehihnat ovat paikoillaan ja säädetty oikein. Säätämisen saa suorittaa vain valtuutettu toimittaja. Varmista aina, että noston/laskun tiellä ei ole esineitä tai ihmisiä (kuten lapsia), sillä liikkuva mekaaninen laite aiheuttaa vakavan vamman vaaran, jos jokin kehon osa jää laitteeseen kiinni tai puristuksiin. Varmista, että sinulla on mahdollisuus kutsua apua, jos pystyyn nousemisessa ilmenee ongelmia (matkapuhelin tai hälytysranneke käsillä). Pyörätuolilla ajaminen Varmista aina, että pinta, jolla haluat nousta pystyasentoon on vakaa ja tasainen, eikä siinä ole pyörätuolin vakautta ja käyttäjän turvallisuutta mahdollisesti haittaavia esteitä tai esineitä. Istumisen ja seisomisen arviointi Noudata fysioterapeuttisi antamia ohjeita pystyasennossa olosta. On erittäin tärkeää, että Action Vertic on säädetty sopimaan täydellisesti ruumiinrakenteeseesi. Kaikki tarvittavat säädöt on kuvattu huolto-oppaassa. Tee arviointi ottamalla yhteyttä valtuutettuun toimittajaan. 1. Istuinsyvyyden säätäminen: polven keskiosan oikea asento A, istuinsyvyys liian lyhyt B, istuinsyvyys liian syvä C. 2. Seisonta-asennon säätäminen: nilkan/polven/lantion oikea sijoittuminen A, polvi yliojentunut B, polvi taittuneena C. HUOMIO! Älä käytä nosto-/laskutoimintoa, kun laturi on kytketty, ellei akun varaus ole miltei lopussa ja laturin kytkeminen vaaditaan laskutoiminnon tekemiseen. Täyteen ladatussa akussa on virtaa käyttäjän painon vaikutuksen mukaisesti korkeintaan noin 150 nosto-/laskusykliin, ennen kuin uudelleenlatausta tarvitaan A 35

36 Invacare Action Vertic Vain valtuutettu toimittaja saa tehdä istumiseen ja seisomiseen liittyvät arvioinnit sekä rinta- ja polvitukien, asentovyön ja pohjehihnojen asetukset yhdessä valtuutettujen, eri erikoisaloja edustavien terveysneuvojien ryhmän kanssa. Seisomaan nouseminen Kun turvallisuustoimet on otettu huomioon, voit nousta seisomaan. 1. Aseta kyynärvarret käsinojaputkille. 2. Paina noston/laskun painiketta A ylös. 3. Nouse seisomaan hitaasti (vaiheittain), kunnes olet määrätyssä pystysuorassa asennossa. Sinulle ja ympärilläsi oleville ihmisille ilmoitetaan seisomaannousutoiminnon käytössä olosta pitkällä piippaavalla äänimerkillä (yksi jatkuva äänimerkki). HUOMIO! Seisoma- tai istuma-asentoon jäämisen vaara. Noston/laskun painike A saattaa rikkoutua kesken seisomaan/istumaan asettumista, ja tästä voi aiheutua pitkittynyt yhteen asentoon jääminen. Älä anna minkään esineen osua noston/laskun painikkeeseen A A

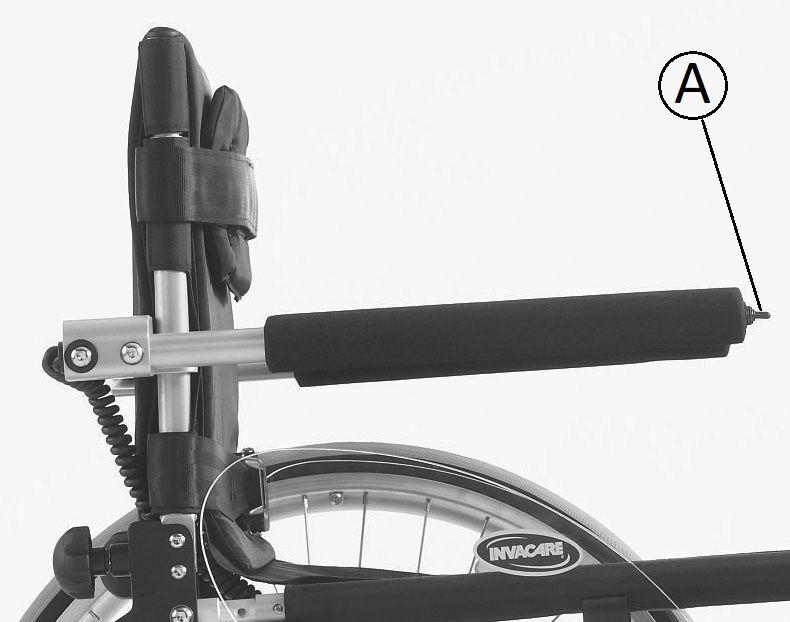

37 Pyörätuolilla ajaminen Nouse seisomaan painamalla noston/laskun painiketta A ylöspäin ja istu painamalla painiketta alaspäin. Istuminen 1. Pidä kyynärvarret käsinojaputkilla. 2. Paina noston/laskun painiketta A alas. 3. Laskeudu alkuperäiseen istuma-asentoon hitaasti (vaiheittain) (äänimerkki ei enää kuulu). Kun toimintoa ei ole käytetty 30 minuuttiin, merkkiääni varoittaa toiminnon asettumisesta lepotilaan A 37

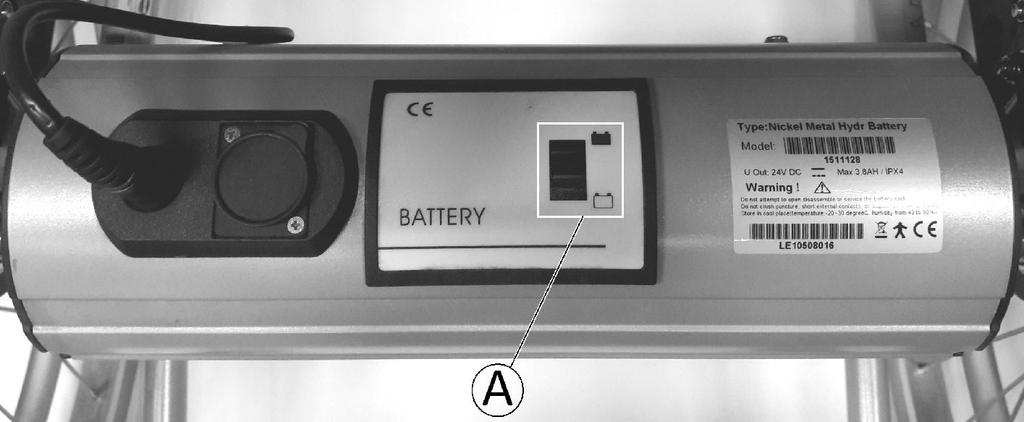

38 Invacare Action Vertic 6.10 Akku latautuu Akkukotelon valopalkit (led) tulevat näkyviin A Ensimmäinen käyttökerta, vaikka mikä tahansa led-valo palaa Vain oranssi led-valo sammuu Punaiset led-valot syttyvät, akun varauksen loppumisesta varoittava äänimerkki kuuluu Latausaika 8 tuntia 5 tuntia 8 tuntia Akun vaurioitumisen vaara Akku ei saavuta parasta mahdollista varausta. Älä lataa akkua yli 10 tuntia. Akun lataaminen HUOMIO! Tulipalon ja/tai loukkaantumisen vaara Käytä jatkojohtoa vain, jos on pakko, sillä mahdollisen vaurioituneen jatkojohdon käyttö lisää tulipalon ja loukkaantumisen vaaraa. Jos jatkojohdon käyttö on ainoa vaihtoehto, varmista, että käytettävä jatkojohto on hyväkuntoinen ja yhteensopiva käytettävän virtalähteen kanssa. Älä käytä nosto-/laskutoimintoa, kun laturi on kytketty, ellei akun varaus ole miltei lopussa ja laturin kytkeminen vaaditaan laskutoiminnon tekemiseen. Sähköiskun, räjähdyksen ja akun tai laturin vaurioitumisen vaara Käytä aina pyörätuolin mukana toimitettua laturia (HP 1202N2), sillä huonolaatuisen tai yhteensopimattoman laturin käyttö aiheuttaa räjähdysvaaran tai akun vaurioitumisen vaaran. Suojaa laturi kosteudelta, koska märkä laturi aiheuttaa sähköiskun tai laturin vaurioitumisen vaaran. Älä käytä laturia, joka on pudonnut tai vahingoittunut, sillä tällainen laturi aiheuttaa oikosulun ja sähköiskun vaaran. 1. Liitä laturi A laturin pistokkeella B akkukoteloon. 2. Kiinnitä akkulaturi seinäpistokkeeseen, lataus alkaa automaattisesti. 3. Laturin yläosan punainen merkkivalo muuttuu oranssiksi A

39 Pyörätuolilla ajaminen 4. Kun laturin yläosassa oleva varoitusvalo muuttuu vihreäksi, lataus on valmis. 5. Irrota laturi ensin verkkovirrasta ja vasta sen jälkeen laturin pistoke B akkukotelosta. Laturin yläosan varoitusvalot: punainen vilkkuva = lataustaso on matala, oranssi vilkkuu = akun jännite on matala tai ylikuumentuminen. Aloita lataus uudelleen vaiheesta 1 alkaen. Akkukotelon näyttö Akun varastointi ja kuljetus Varastoi akku vain täyteen ladattuna. Akkua voidaan säilyttää lämpötila-alueella C. Jos akkua pidetään varastoituituna yli neljä viikkoa, se on ladattava uudelleen kerran kuukaudessa. Näin akun lataus pysyy täytenä ja yllättävän varauksen purkautumisen aiheuttama heikkeneminen estetään. Pyörätuolissa on akku, jota ei pidetä vaarallisena laitteena. Akku on vaarallisten aineiden ilmakuljetukseen liittyvän säännöstön (IATA/DGR) mukainen. Valomerkkien merkitys Akkukotelon valopalkit (led) tulevat näkyviin A Akun varaustaso Kaikki vihreät led-valot palavat 100% Ensimmäinen vihreä led-valo sammuu Oranssi led-valo sammuu, punaiset led-valot syttyvät, akun varauksen loppumisesta varoittava äänimerkki kuuluu 90 95% 5 10% A 39

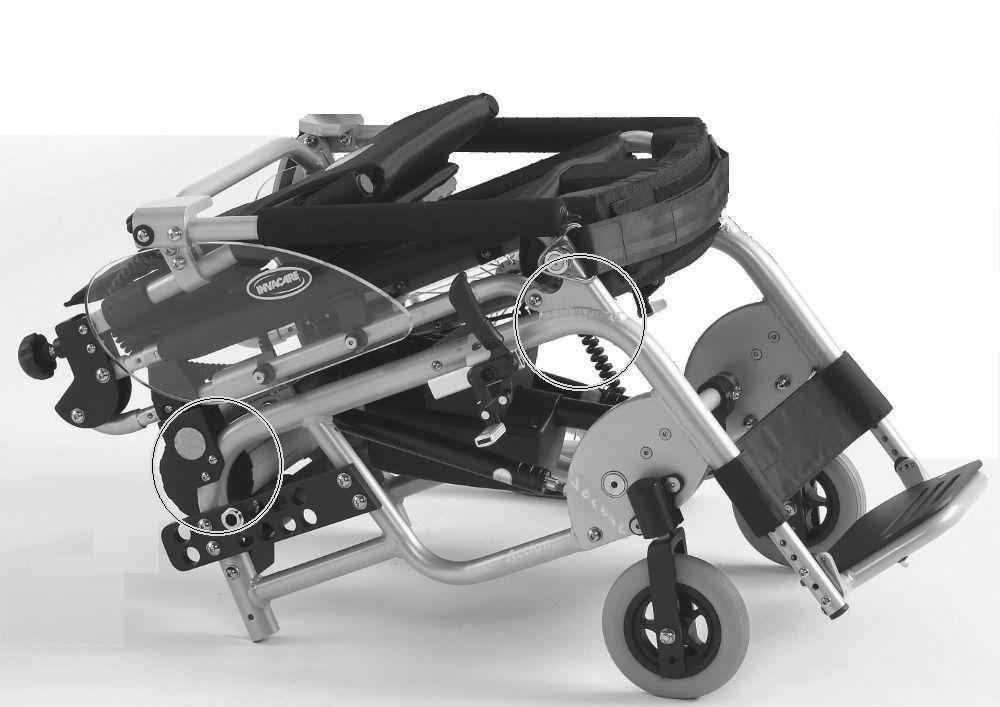

40 Invacare Action Vertic 7 Kuljetus 7.1 Turvaohjeet Loukkaantumisvaara, jos pyörätuolia ei ole kiinnitetty kunnolla Lentävät pyörätuolin osat voivat aiheuttaa vakavia vammoja onnettomuuksissa, jarrutuksissa ja muissa vastaavissa. Irrota aina takapyörät, kun kuljetat pyörätuolia. Kiinnitä kaikki pyörätuolin osat tukevasti kuljetusajoneuvoon, jotta ne eivät irtoa matkan aikana. 7.2 Pyörätuolin taittaminen kokoon ja avaaminen Pyörätuolissa on vankka runko. Selkänoja voidaan kuitenkin taittaa eteenpäin. Pyörätuolin taittaminen kokoon TÄRKEÄÄ! Materiaalin liiallinen kuluminen voi aiheuttaa vahinkoja kantavien osien vakaudelle. Kun pyörätuolin pyörät on irrotettu, älä vedä sitä hankaavaa alustaa vasten (esim. pyörätuolin runkoa asfaltilla). 1. Irrota istuinpehmuste, jos sellainen on. 2. Irrota molemmat nupit A käyttämättä liikaa voimaa. 3. Aseta molemmat putkikäsinojat lähelle selkänojan putkea. 4. Vedä selkänojaa ylöspäin ja taita se eteen istuimelle A

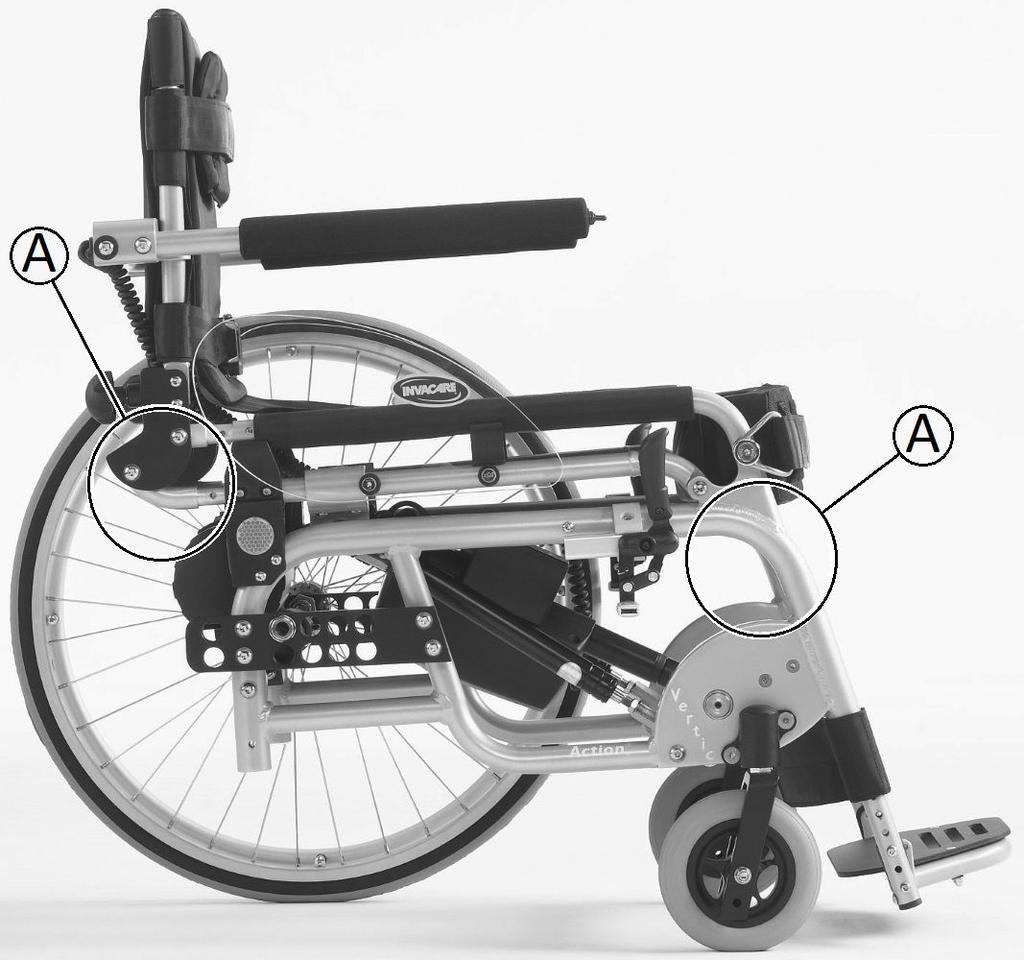

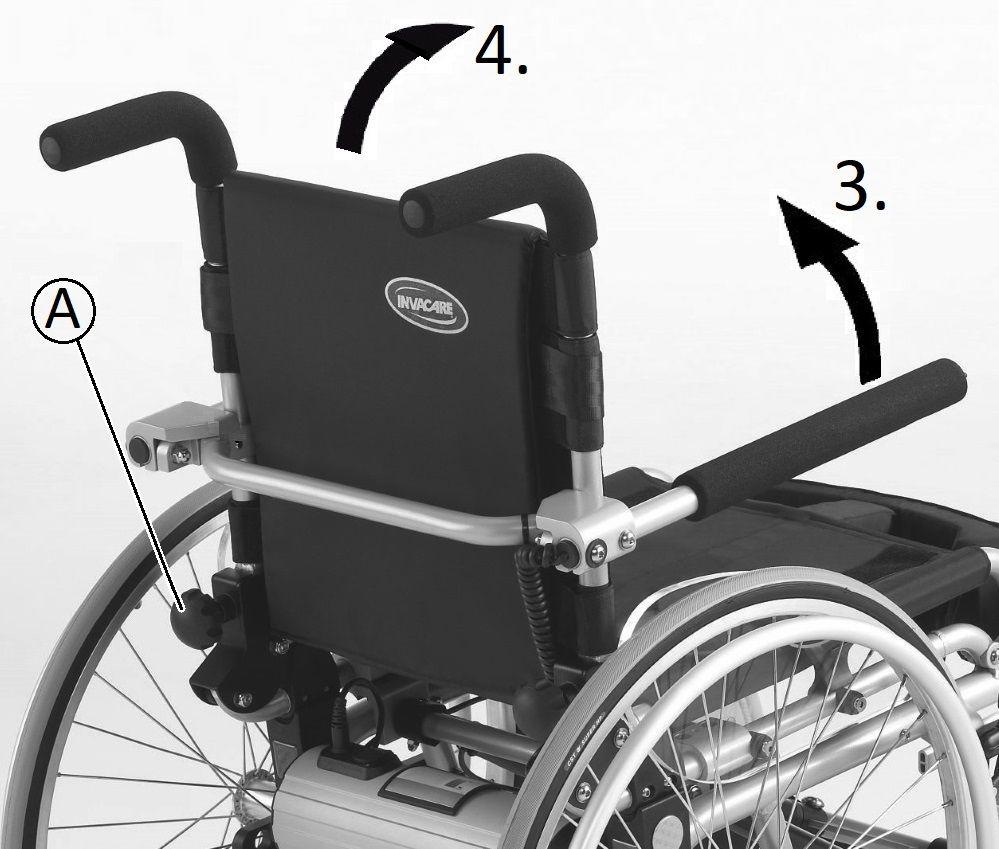

41 Kuljetus Pyörätuolin avaaminen HUOMIO! Sormien puristuksiin jäämisen vaara Sormet saattavat jäädä puristuksiin putkikäsinojien ja selkänojan väliin. Älä koskaan purista putkikäsinojia sormillasi. TÄRKEÄÄ! Putoamisvaara Tarkista ennen pyörätuolin käyttämistä, että selkänoja on kunnolla kiinni rungossa. 1. Ota pyörätuoli viereesi. 2. Kallista pyörätuolia hitaasti itseäsi kohti, jos mahdollista. 3. Vedä selkänojaa ylöspäin ja työnnä sitä alas pidikkeeseen. 4. Kiristä molemmat nupit A tiukasti. 5. Aseta molemmat putkikäsinojat alas. 7.3 Pyörätuolin nostaminen TÄRKEÄÄ! Älä koskaan nosta pyörätuolia irrotettavista tai liikkuvista osista, kuten takapyöristä tai putkikäsinojista. Tarkista, että selkänojan putket ovat hyvin paikallaan. 1. Taita pyörätuoli kokoon. Ohjeet ovat luvussa 7.2 Pyörätuolin taittaminen kokoon ja avaaminen, sivu Nosta pyörätuolia aina tarttumalla rungon kohdista, jotka on merkitty kuvaan kirjaimella A. Pyörätuolin nostamiseen esimerkiksi ajoneuvon tavaratilaan tarvitaan kaksi avustajaa, sillä raskain osa painaa noin 27,2 kg. 7.4 Takapyörien irrottaminen ja kiinnittäminen Kaatumisvaara Jos takapyörän irrotettava akseli ei ole kunnolla kiinni, pyörä saattaa löystyä käytössä. Tämä saattaa aiheuttaa pyörätuolin kaatumisen. Varmista aina, kun asetat renkaan paikalleen, että irrotettavat akselit on kiinnitetty kunnolla A 41
