SUPIKOIRA-projekti. Tommi Berg Eero Alkkiomäki. (Tero Huttunen, Sami Kiiskilä, Ossi Mäkinen, Ilpo Suominen, Mikko Suominen, Asser Vuola)
|
|
- Harri Saaristo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 SUPIKOIRA-projekti Tommi Berg Eero Alkkiomäki (Tero Huttunen, Sami Kiiskilä, Ossi Mäkinen, Ilpo Suominen, Mikko Suominen, Asser Vuola)

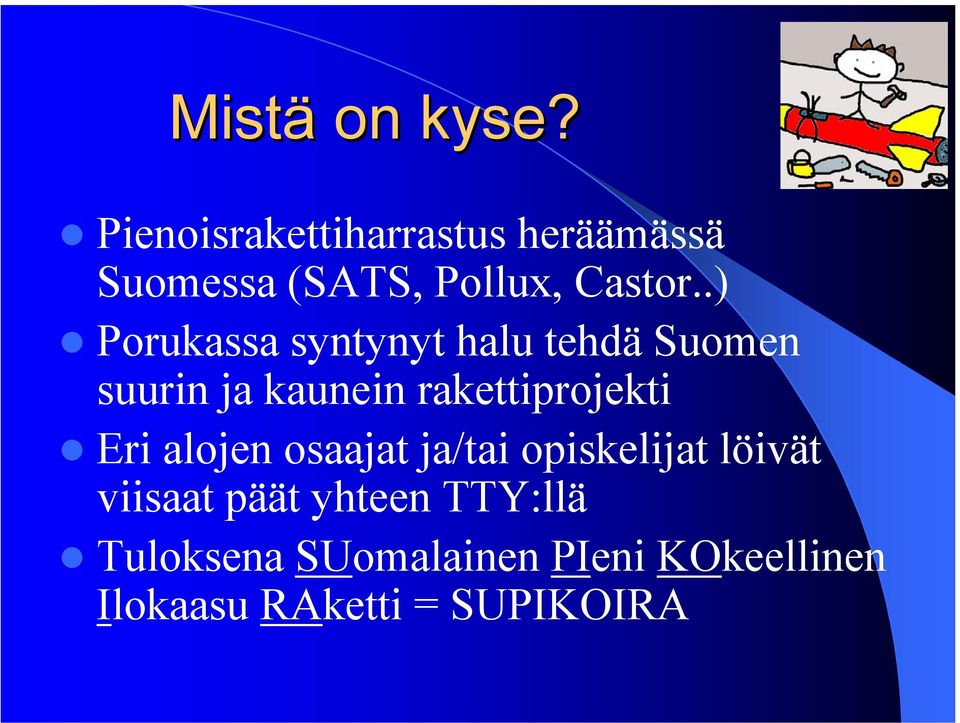

2 Mistä on kyse? Pienoisrakettiharrastus heräämässä Suomessa (SATS, Pollux, Castor..) Porukassa syntynyt halu tehdä Suomen suurin ja kaunein rakettiprojekti Eri alojen osaajat ja/tai opiskelijat löivät viisaat päät yhteen TTY:llä Tuloksena SUomalainen PIeni KOkeellinen Ilokaasu RAketti = SUPIKOIRA

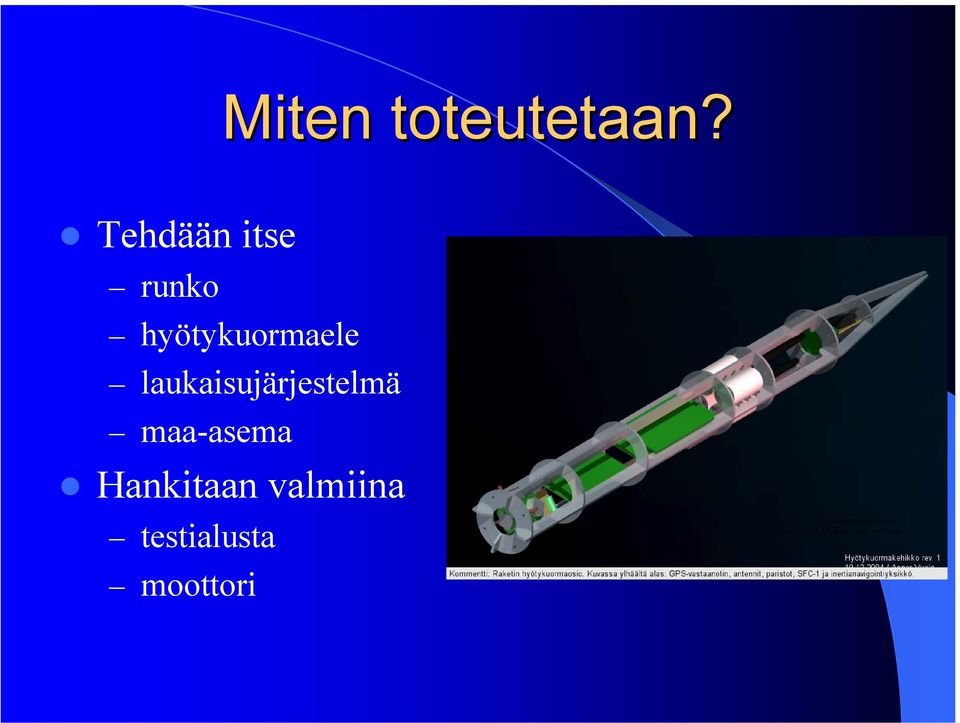

3 Miten toteutetaan? Tehdään itse runko hyötykuormaele laukaisujärjestelmä maa-asema Hankitaan valmiina testialusta moottori
4 Järjestelmät Laukaisujärjestelmä Raketti Datan vastaanotto + talletus (maa-asema) Testaus Moottorin testit Hyötykuorman ja mekaniikan testit Valmistustekniikkojen testaus (komposiitit)

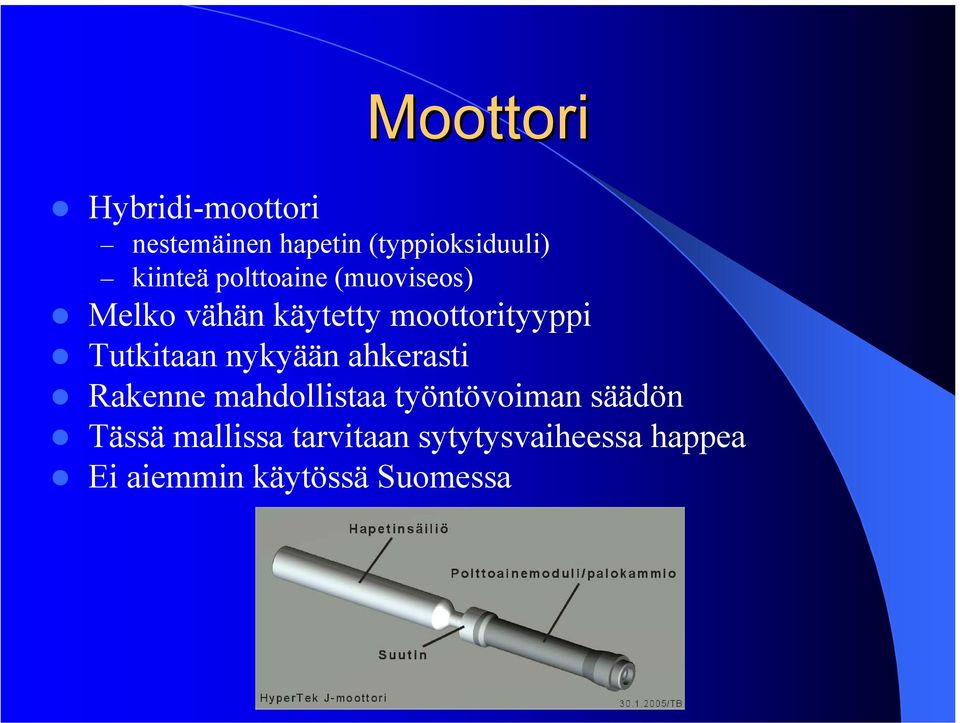

5 Moottori Hybridi-moottori nestemäinen hapetin (typpioksiduuli) kiinteä polttoaine (muoviseos) Melko vähän käytetty moottorityyppi Tutkitaan nykyään ahkerasti Rakenne mahdollistaa työntövoiman säädön Tässä mallissa tarvitaan sytytysvaiheessa happea Ei aiemmin käytössä Suomessa

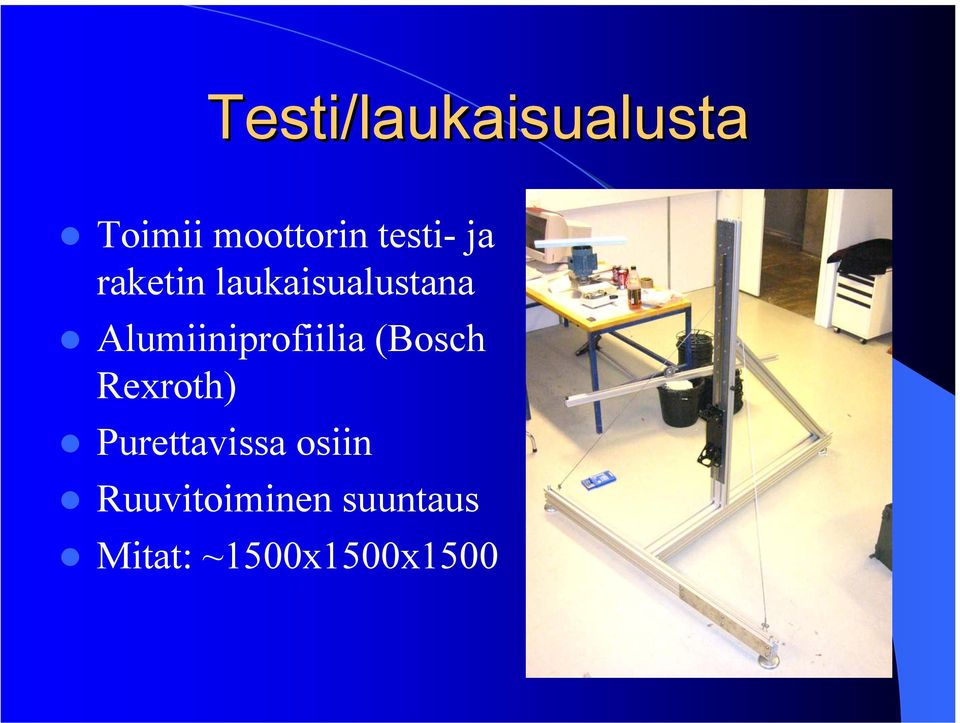

6 Testi/laukaisualusta Toimii moottorin testi- ja raketin laukaisualustana Alumiiniprofiilia (Bosch Rexroth) Purettavissa osiin Ruuvitoiminen suuntaus Mitat: ~1500x1500x1500
7 Osajärjestelmien testaus Kriittiset komponentit Laskuvarjo ja avausmekanismi Korkeuden tunnistus Runko ja siivekkeet Moottori Testaus testirakettien ja erilaisten testialustojen avulla Järjestelmän turvallisuus

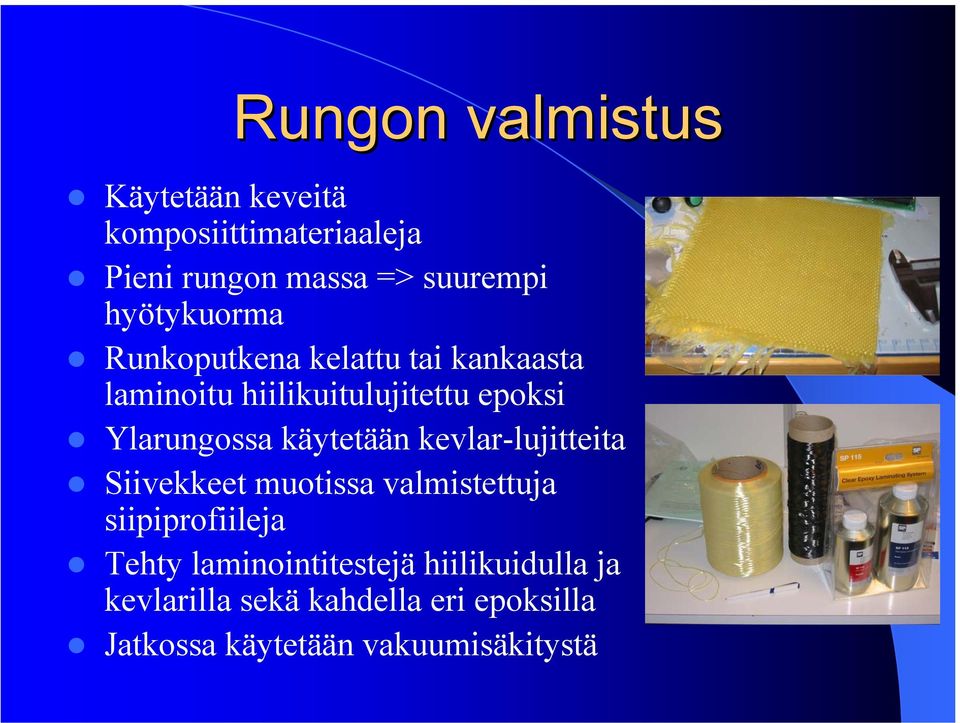

8 Rungon valmistus Käytetään keveitä komposiittimateriaaleja Pieni rungon massa => suurempi hyötykuorma Runkoputkena kelattu tai kankaasta laminoitu hiilikuitulujitettu epoksi Ylarungossa käytetään kevlar-lujitteita Siivekkeet muotissa valmistettuja siipiprofiileja Tehty laminointitestejä hiilikuidulla ja kevlarilla sekä kahdella eri epoksilla Jatkossa käytetään vakuumisäkitystä

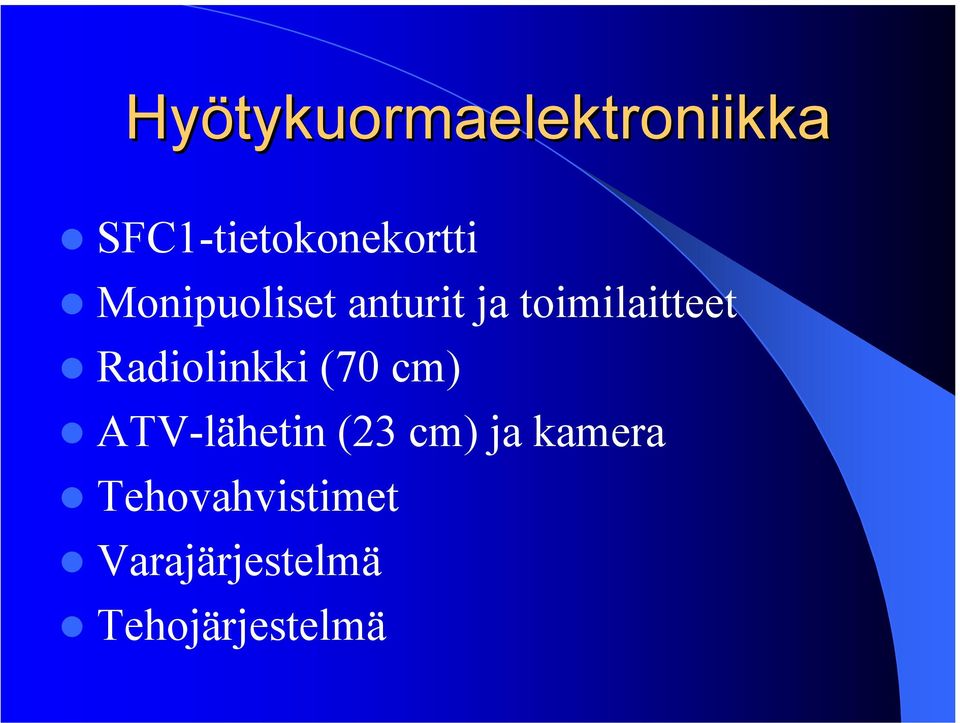

9 Hyötykuormaelektroniikka SFC1-tietokonekortti Monipuoliset anturit ja toimilaitteet Radiolinkki (70 cm) ATV-lähetin (23 cm) ja kamera Tehovahvistimet Varajärjestelmä Tehojärjestelmä
10 SFC1-tietokonekortti - raketin aivot, lukee anturit, ohjaa toimilaitteita, hoitaa telemetrian - sulautettu 8-bittinen tietokonekortti - fyysinen koko 55 x 100 mm, yli 200 komponenttia - levy tehdastekoinen, itse suunniteltu ja kasattu - kortti valmis, C-kielinen ohjelmisto vielä kesken

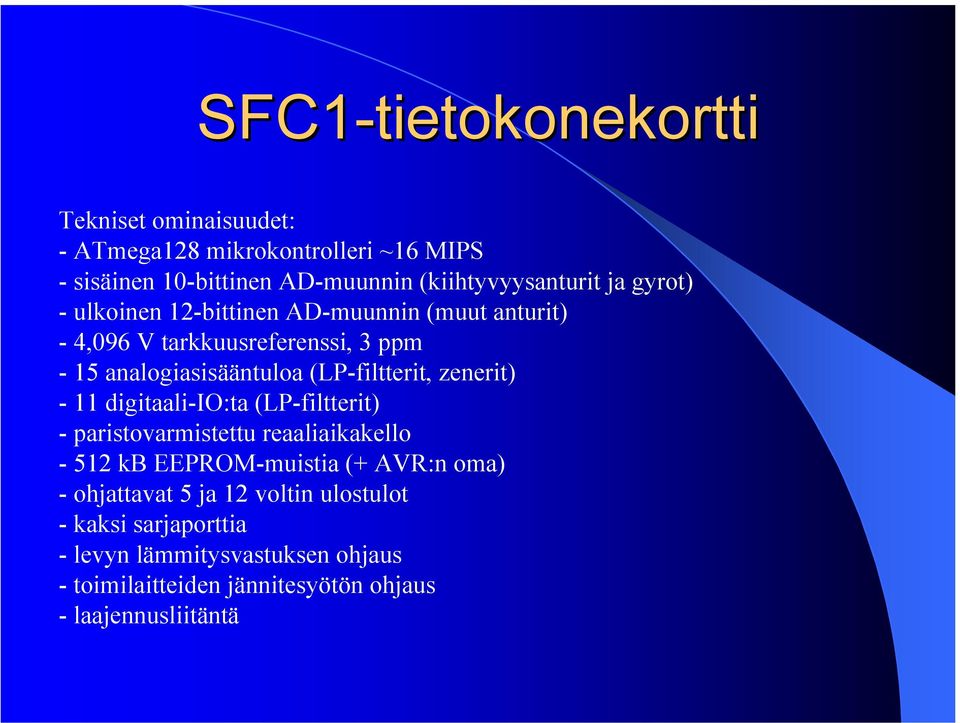

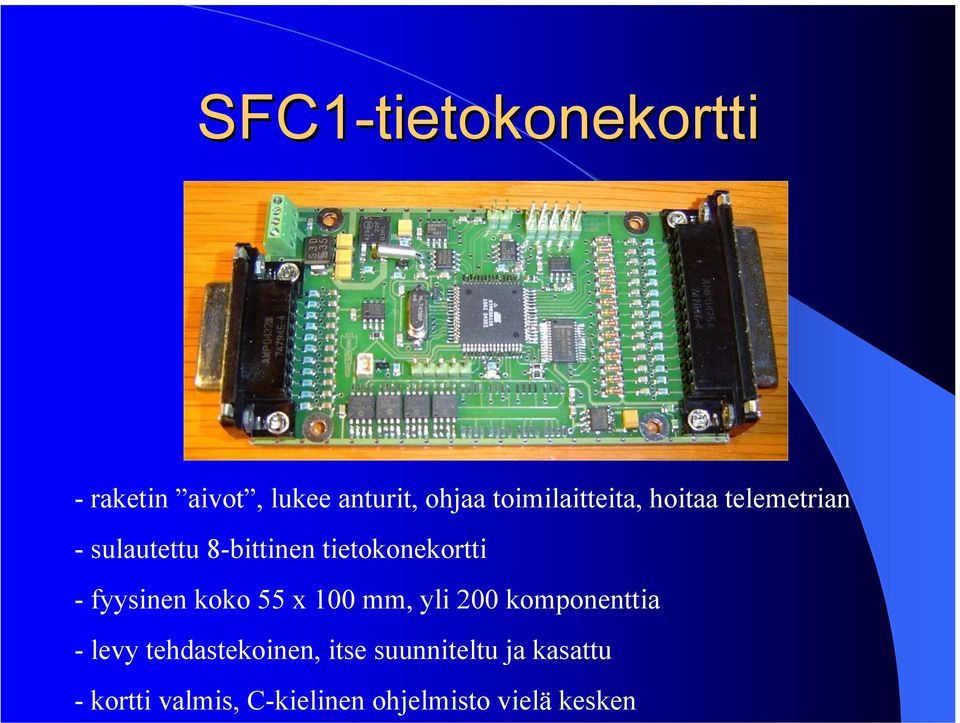

11 SFC1-tietokonekortti Tekniset ominaisuudet: - ATmega128 mikrokontrolleri ~16 MIPS - sisäinen 10-bittinen AD-muunnin (kiihtyvyysanturit ja gyrot) - ulkoinen 12-bittinen AD-muunnin (muut anturit) - 4,096 V tarkkuusreferenssi, 3 ppm - 15 analogiasisääntuloa (LP-filtterit, zenerit) - 11 digitaali-io:ta (LP-filtterit) - paristovarmistettu reaaliaikakello kb EEPROM-muistia (+ AVR:n oma) - ohjattavat 5 ja 12 voltin ulostulot - kaksi sarjaporttia - levyn lämmitysvastuksen ohjaus - toimilaitteiden jännitesyötön ohjaus - laajennusliitäntä

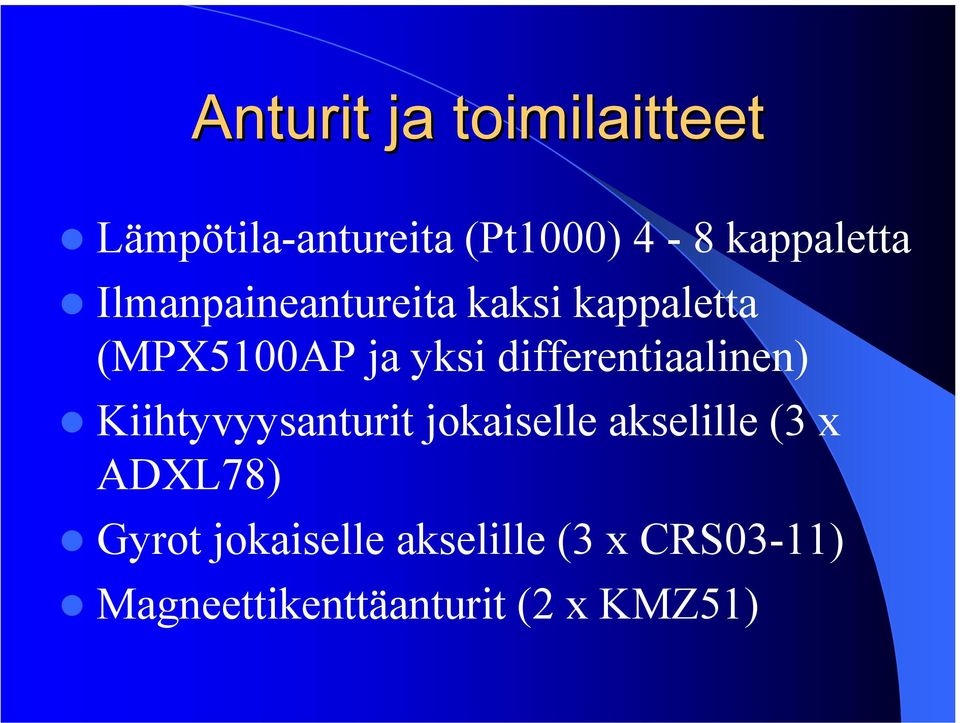

12 Anturit ja toimilaitteet Lämpötila-antureita (Pt1000) 4-8 kappaletta Ilmanpaineantureita kaksi kappaletta (MPX5100AP ja yksi differentiaalinen) Kiihtyvyysanturit jokaiselle akselille (3 x ADXL78) Gyrot jokaiselle akselille (3 x CRS03-11) Magneettikenttäanturit (2 x KMZ51)

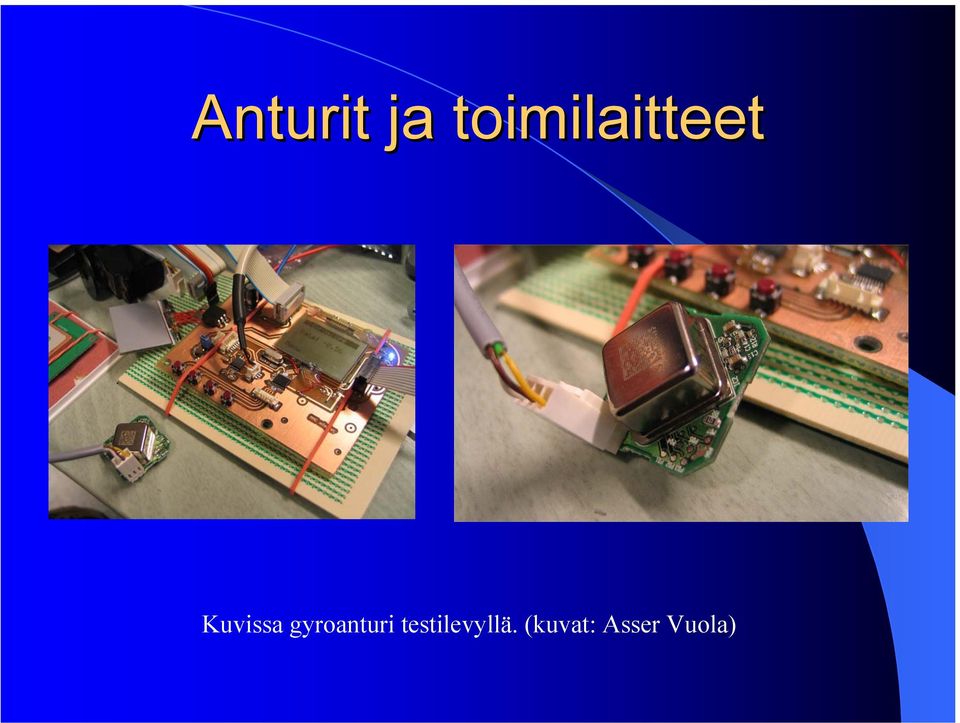

13 Anturit ja toimilaitteet Kuvissa gyroanturi testilevyllä. (kuvat: Asser Vuola)
14 Anturit ja toimilaitteet Kuvissa lämpötila- ja ilmanpaineanturit.

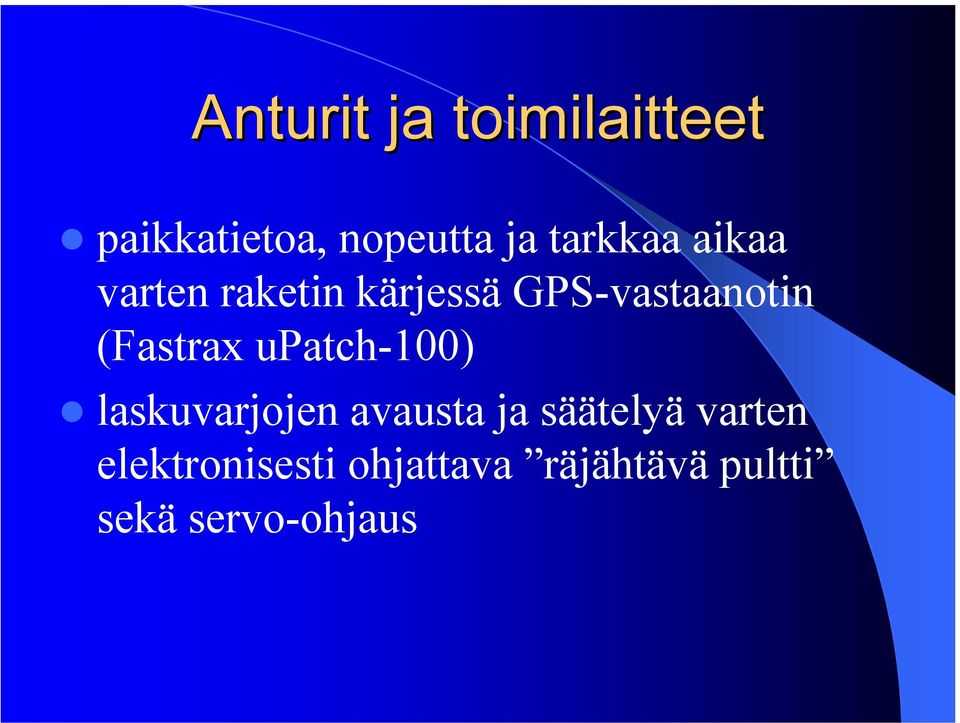

15 Anturit ja toimilaitteet paikkatietoa, nopeutta ja tarkkaa aikaa varten raketin kärjessä GPS-vastaanotin (Fastrax upatch-100) laskuvarjojen avausta ja säätelyä varten elektronisesti ohjattava räjähtävä pultti sekä servo-ohjaus

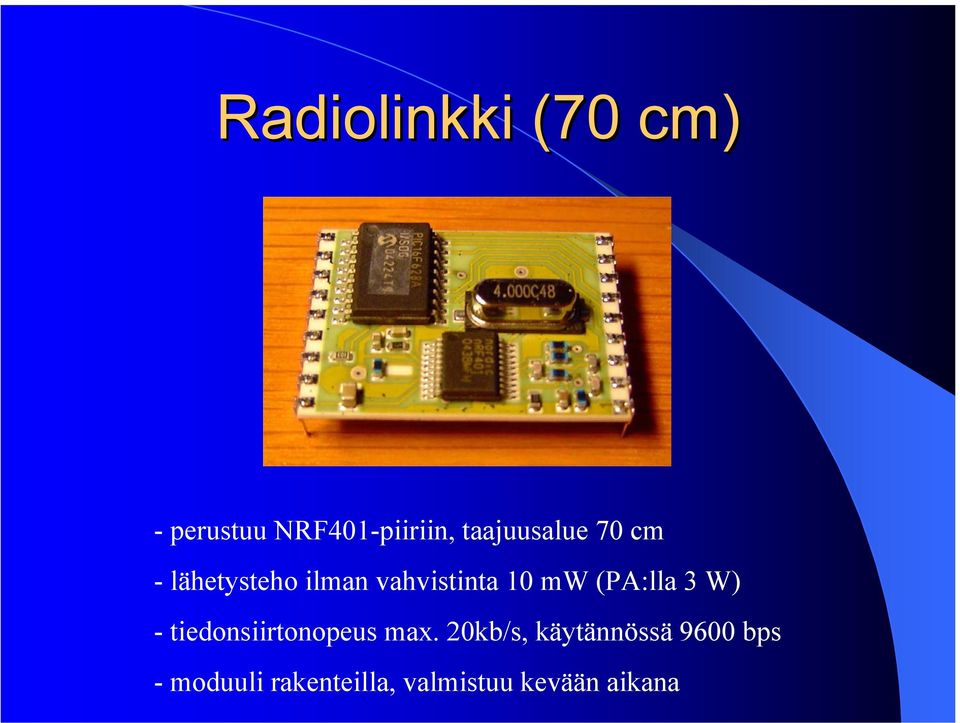

16 Radiolinkki (70 cm) - perustuu NRF401-piiriin, taajuusalue 70 cm - lähetysteho ilman vahvistinta 10 mw (PA:lla 3 W) - tiedonsiirtonopeus max. 20kb/s, käytännössä 9600 bps - moduuli rakenteilla, valmistuu kevään aikana
17 ATV-lähetin (23 cm) ja kamera - valmis lähetin- ja vastaanotinmoduuli, hieman modifioitu - lähetysteho 50 mw (PA:lla n. 1,5 W) - väri-cmos kamera komposiittiulostulolla - OSD-tekstigeneraattori STV9410
18 Tehovahvistimet - 70 cm PA 3 W (M68710L), PIN-diodikytkin - 23 cm PA 1,5 W (FMC ) - ulkoinen ohjaus, hakkuriteholähde - protovaiheessa, mittaukset ja lopullinen säätö lähiaikoina
19 Varajärjestelmä Täysin erillinen, pieni prosessorikortti (PIC) Avaa laskuvarjot, jos liikennöinti SFC1:n kanssa katkeaa Inertiakytkimen havaitessa vapaan pudotuksen kestävän liian kauan, varajärjestelmä avaa laskuvarjot Toteutetaan kesään 2005 mennessä

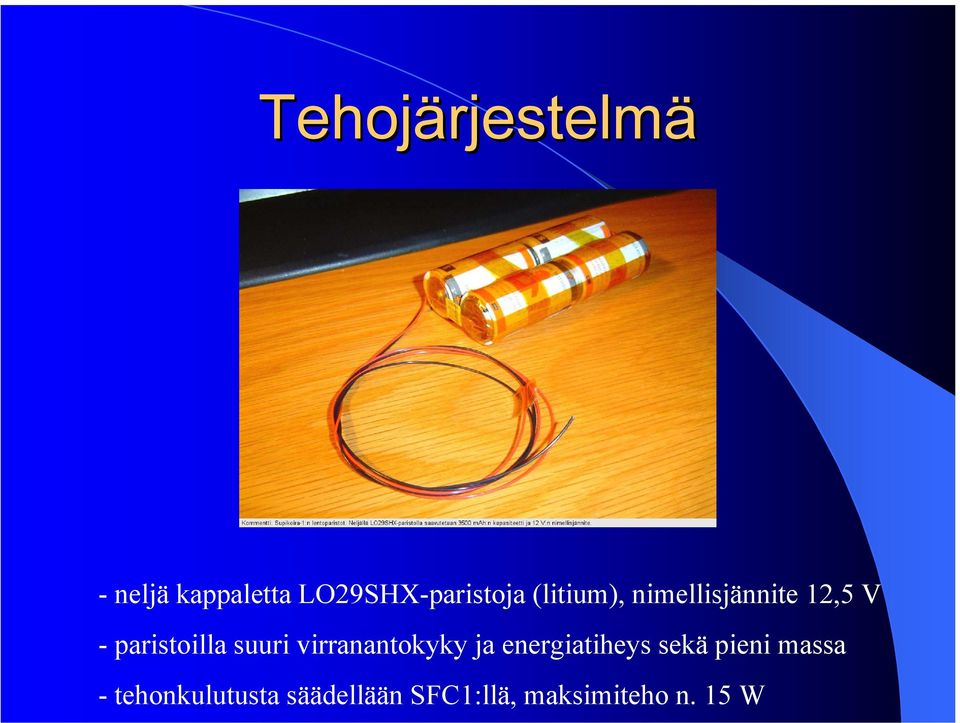

20 Tehojärjestelmä - neljä kappaletta LO29SHX-paristoja (litium), nimellisjännite 12,5 V - paristoilla suuri virranantokyky ja energiatiheys sekä pieni massa - tehonkulutusta säädellään SFC1:llä, maksimiteho n. 15 W
21 SUPIKOIRA-projekti Projektin kotisivu:
