PURKUTYÖSELOSTUS TYÖNUMERO: JANAKKALAN KUNTA TURENGIN JÄTEVEDENPUHDISTAMO LIPEÄSÄILIÖN SUOJARAKENNUS /KALKKISIILON PURKAMINEN 13.3.

Transkriptio

1 PURKUTYÖSELOSTUS TYÖNUMERO: JANAKKALAN KUNTA TURENGIN JÄTEVEDENPUHDISTAMO LIPEÄSÄILIÖN SUOJARAKENNUS /KALKKISIILON PURKAMINEN SWECO YMPÄRISTÖ OY TAMPERE

2 Muutoslista FIANRY FIREHA FIREHA FIREHA FIREHA FIHENA MUUTOS PÄIVÄYS HYVÄKSYNYT TARKASTANUT LAATINUT HUOMAUTUS

3 Sisältö 1 HANKKEEN YLEISTIEDOT Rakennuttaja Suunnittelija PURKUKOHDE NOUDATETTAVA LAINSÄÄDÄNTÖ PURKUKOHTEEN OLOSUHTEET KALKKISIILON JA PERUSLAATAN PURKAMINEN Yleistä purkutyön toteutuksesta Kalkki Betoni- ja teräsjäte yms. rakennusjäte Koneistot, sähkö- ja LVI-laitteet sekä putkistot (metalliromu) Jätteen lajittelu, käsittely ja poiskuljetus JÄLKITÄYTTÖ... 4 Liitteet: Liite 1 Liite 2 Liite 3 Kalkkisiilon rakenneluvat Mittauskartta Haitta-aine ja asbestikartoitus (SWECO Rakennetekniikka Oy) S w e co Y m p ä r is t ö O y PL 88, Helsinki Mäkelininkatu 17 A, Oulu PL 453, Tampere Uudenmaankatu 19 A, Turku w ww. s we c o. fi etunimi.sukunimi@sweco.fi puh Y-tunnus _Janakkala_TurenginJVP_purkutyöselostus

4

5 1 HANKKEEN YLEISTIEDOT 1.1 Rakennuttaja Nimi: Janakkalan Vesi Osoite: Harvialantie 7 B TURENKI Yhteyshenkilö: Markku Koivula Puhelin: Sähköposti: markku.koivula@janakkala.fi 1.2 Suunnittelija Nimi: Sweco Ympäristö Oy Osoite: PL 453 (Hatanpään valtatie 11) TAMPERE Yhteyshenkilöt: Suunnittelupäällikkö Reijo Haronen Puhelin PURKUKOHDE Teräksinen kalkkisiilo (/säiliörakennelma). Siilo sijaitsee Janakkalassa Turengin jätevedenpuhdistamolle, Vartiotie 23, TURENKI. Kiinteistötunnus Säiliön tilavuus noin 27 m3 ja paino täytenä noin 80 tonnia. Kalkkisiilossa on kovettunutta kalkkia. Rakennuksen ulkomitat ja rakenne käyvät ilmi liitteenä olevista suunnitelmista. Purkutyö tehdään lipeäsäiliön rakennusurakan yhteydessä. 3 NOUDATETTAVA LAINSÄÄDÄNTÖ PURKUTYÖSELOSTUS Purkutyöt suoritetaan lainsäädännön mukaan. Purkutöiden suorittajalla on oltava riittävä pätevyys tehtävän suorittamiseen sekä henkilöstö, joka on perehtynyt purkutyöhön ja kohteen vaatimuksiin. Töiden suorituksesta on oltava kirjalliset ohjeet (Vna 205/2009). Tilaaja tekee purkutyöilmoituksen rakennusvalvontaan ennen työn aloittamista. - Maankäyttö- ja rakennuslain 127 :n mukaan erillistä purkulupaa ei tarvita talousrakennuksen tai muuhun siihen verrattavissa olevan vähäisen rakennuksen purkamiselle. Purkamisesta on ilmoitettava kirjallisesti (purkuilmoitus) kunnan rakennusvalvontaviranomaiselle 30 päivää ennen purkutöihin ryhtymistä. - Maankäyttö ja rakennusasetuksen 55 :n mukaan purkamista koskevassa lupahakemuksessa tai ilmoituksessa on esitettävä selvitys rakennusjätteen määrästä 1 (4) _Janakkala_TurenginJVP_purkutyöselostus

6 ja laadusta sekä sen lajittelusta, jollei jätteen määrä ole vähäinen. Ilmoituksessa on erikseen ilmoitettava terveydelle tai ympäristölle vaarallisen purkujätteen käsittelystä. Työn suorittamisessa on huomioitava seuraavat ympäristönsuojelulain kohdat: - Ympäristönsuojelulain 62 :n mukaan jos rakennelman tai laitteen purkamisesta tai muusta niihin rinnastettavasta syystä aiheutuu päästöjä tai syntyy jätettä siten, että siitä voi aiheutua välitöntä ja ilmeistä ympäristön pilaantumisen vaaraa tai jätteen määrän tai ominaisuuksien vuoksi erityisiä toimia jätehuollossa, on toiminnasta vastaavan tai jätteen haltijan ilmoitettava tapahtuneesta viipymättä valvontaviranomaiselle. - Ympäristönsuojelulain 64 :n mukaan viranomaisen on ilmoituksen johdosta annettava päätös, jossa voidaan antaa tarpeellisia määräyksiä toiminnasta aiheutuvan ympäristön pilaantumisen ehkäisemisestä, toiminnan tarkkailusta ja tiedottamisesta asukkaille sekä toiminnan järjestämiseen liittyvien jätelain mukaisten velvollisuuksien täyttämisestä. - Ympäristönsuojelulain 90 :n mukaan luvanvaraisen toiminnan päätyttyä toimintaa harjoittanut vastaa edelleen lupamääräysten mukaisesti tarvittavista toimista pilaantumisen ehkäisemiseksi, toiminnan vaikutusten selvittämisestä ja tarkkailusta. - Ympäristönsuojelulain 63 :n mukaan ilmoituksen vireilläolosta on ilmoitettava ja asianosaisia kuultava vastaavasti, jos siihen on erityistä syytä. 4 PURKUKOHTEEN OLOSUHTEET Urakoitsijan on perehdyttävä purkutyökohteeseen ja rakennuttajan laatimiin suunnitelmiin sekä suunnitelmissa esitettyihin ohjeisiin ja tarvittaessa täydennettävä laadittuja suunnitelmia. Mikäli kohde poikkeaa tilaajan suunnitelmista, on poikkeamista ilmoitettava välittömästi tilaajalle ja suunnitelmien laatijalle. Ympäristöolosuhteiden arviointi perustuu seuraaviin tietoihin: - Perustukset ja siilon rakenne on esitetty rakennesuunnitelmissa, Liite 1 (/7 sivua). - Rakennukset ja rakenteet ja maanpinnan tasot on esitetty mittapiirros, Liite 2. - Haitta-ainekartoitus, Liite 3. 2 (4) PURKUTYÖSELOSTUS _Janakkala_TurenginJVP_purkutyöselostus

7 5 KALKKISIILON JA PERUSLAATAN PURKAMINEN 5.1 Yleistä purkutyön toteutuksesta Ennen purkutöiden aloittamista rakennuttaja tyhjentää purettava siilo kalkista. Siilo irrotetaan perustuksista ja nostetaan pois kokonaisena tai osissa. Siilo tuetaan purkutyön ajaksi. Pohjalaatta ja betonirakenne puretaan paalutasoon asti piikkaamalla. Perustuksia käytetään lipeäsiilon perustuksina. Lohkeillut ja huonokuntoinen betoni poistetaan ja teräkset hiekkapuhalletaan ja ruostesuojataan. Ympärystäytöt tehdään puhtaalla kivennäismaalla rakennusselostuksen mukaisesti. Urakoitsija laatii purkusuunnitelman ja liittää sen työmaan suunnitelmiin (/turvallisuussuunnitelmaan 5.2 Kalkki Säiliössä oleva kalkki on vesilaitoskalkkia, jota on käytetty puhdistamolla. Puhdasta kovettunutta kalkkia voidaan murskata ja käyttää maanparannusaineena esim. pellon kalkituksessa. 5.3 Betoni- ja teräsjäte yms. rakennusjäte Purettavia rakenne on teräsäiliö, joka puretaan peruslaatan kanssa paaluperustuksen tasoon. Teräsrakenne on mahdollista kierrättää hyötykäyttöön puhdistuksen jälkeen. Kevyet rakenteet puretaan ja purkujäte lajitellaan ja toimitetaan hyötykäyttöön tai lajiteltuna hyötykeräykseen tai jäteasemalle. - Puujätteet lajitellaan käsittelemättömään ja käsiteltyyn jätteeseen ja toimitetaan jäteasemalle. Metallirakenteet lajitellaan ja toimitetaan jäteasemalle tai käytetään hyödyksi. Betonijäte kuljetetaan jäteasemalle tai betonijäte voidaan murskata ja hyödyntää asetuksen 591/2006 mukaisesti. Arvio purettavista rakennemääristä on koottu taulukkoon 5.1. Taulukko 5.1. Arvio purettavista rakenteista ja volyymeistä lupaa varten Rakenne Pinta-ala / tilavuus raudoitettua betonirakennetta 2-4 m 3 teräsvaippa (vaippa) m 2 terästä 4-5 tonnia Mahdolliset rakenteiden sisältämät haitta-aineet on esitetty haitta-aineselvityksessä. Haitta-aineselvityksen mukaan säiliön ja putkien seinien maaleissa ja eristeissä ja tiivistysmateriaaleissa saattaa olla vähäisiä määriä haitta-aineita. Maaleissa saattaa olla lyijyä, mikä tulee ottaa huomioon ja käsitellä ja hävittää tarvittaessa vaarallisena jätteenä metalliromun käsittelyn yhteydessä. PURKUTYÖSELOSTUS (4) _Janakkala_TurenginJVP_purkutyöselostus

8 5.4 Koneistot, sähkö- ja LVI-laitteet sekä putkistot (metalliromu) Siilon sisällä on sähkökaapeleita ja putkistoja. Urakoitsija vastaa purettavien rakenteiden sisällä olevien koneiden, laitteiden ja putkistojen yms. purkamisesta. Käyttöön jäävät putket ja johdot suojataan ja irrotetaan ennen purkutöihin ryhtymistä. Ennen purkutöiden aloittamista urakoitsija varmistaa ja tekee sähkölaitteista, johdoista ja järjestelmistä jännitteettömiä. Urakoitsijan tulee huomioida, että rakenteet saattavat poiketa suunnitelmista. 5.5 Jätteen lajittelu, käsittely ja poiskuljetus Purku-urakoitsija tekee selvityksen rakennusjätteen määrästä, laadusta sekä lajittelusta. Purkutöissä muodostuvat jätteet on toimitettava laitokseen, jonka ympäristöluvassa kyseisen jätteen vastaanotto ja käsittely on hyväksytty. Urakoitsijan on laadittava ohjeistus työskentelymenetelmistä, mikäli alueelta havaitaan purkutöiden yhteydessä asbestiksi epäiltäviä rakenteita. Ohjeistuksessa on huomioitava näytteenottotarve, ilmoitusvelvollisuus, henkilösuojaimet ja tarvittaessa vaarallisten aineiden ja asbestin leviämisen estäminen. 6 JÄLKITÄYTTÖ Perustuksen täyttö tehdään uuden lipeäsäiliön rakennusselostuksen mukaisesti. Sweco Ympäristö Oy vesihuolto Reijo Haronen Suunnittelupäällikkö, DI Heli Jaakola Suunnittelija, DI 4 (4) PURKUTYÖSELOSTUS _Janakkala_TurenginJVP_purkutyöselostus

9

10

11

12

13

14

15

16 Ojan pohja P Oja Aita Tienreuna Sokkeli Tienreuna Sokkeli räystäs piippu Sokkeli Lattia Tasanne Sokkeli Sokkeli Koordinaattijärjestelmä ETRS-GK25 KOHTEEN NIMI JA OSOITE JANAKKALAN VESI TURENGIN JÄTEVEDENPUHDISTAMON ALKALOINTIALUE Korkeusjärjestelmä N2000 PIIRUSTUKSEN SISÄLTÖ MITTAKAAVA MITTAUSKARTTA 1:100. Sweco Ympäristö Oy SUUNN. FITEOR TARK. FIREHA HYV. FIREHA TIEDOSTO. SUUNN.ALA TYÖ N:O PIIR N:O MUUTOS PL 453, TAMPERE *

17 ASBESTI- JA HAITTA-AINEKARTOITUS TURENGIN JÄTEVEDENPUHDISTAMO, KALKKISIILO JANAKKALA Sweco Rakennetekniikka Oy R001 Liisa Keskinen

18 Muutoslista VER. PÄIVÄYS MUUTOS KOSKEE TARKASTETTU HYVÄKSYTTY ASBESTI- JA HAITTA-AINEKARTOITUS (15)

19 Sisältö 1 HANKKEEN YLEISTIEDOT KOHDE JA SIJAINTI HANKKEEN OSAPUOLET TOIMEKSIANTO YLEISET OHJEET JA VAATIMUKSET TAUSTA NOUDATETTAVAT SÄÄDÖKSET JA ASIAKIRJAT KARTOITUS TUTKITUT HAITTA-AINEET LÄHTÖTIETOAINEISTOT KARTOITUSKÄYNNIT JA -MENETELMÄT RAJAUKSET KOHTEEN HAITTA-AINEET ASBESTI PAH-YHDISTEET PCB-YHDISTEET JA LYIJYÄ SISÄLTÄVÄT SAUMAMASSAT RASKASMETALLIT MUUT HAITALLISET AINEET PAINEKYLLÄSTETTY PUU ELOHOPEA VALURAUTAPUTKIEN MUHVILIITOKSET SER (ELEKTRONIIKKAROMU) MIKROBIVAURIOT (EI ERITYISESTI TUTKITTU) ASBESTIN PURKAMINEN JA ASBESTIPURKUTYÖSUUNNITELMA YHTEENVETO LIITTEET LIITE 1 NÄYTTEIDEN TUTKIMUSRAPORTIT ASBESTI- JA HAITTA-AINEKARTOITUS (15)

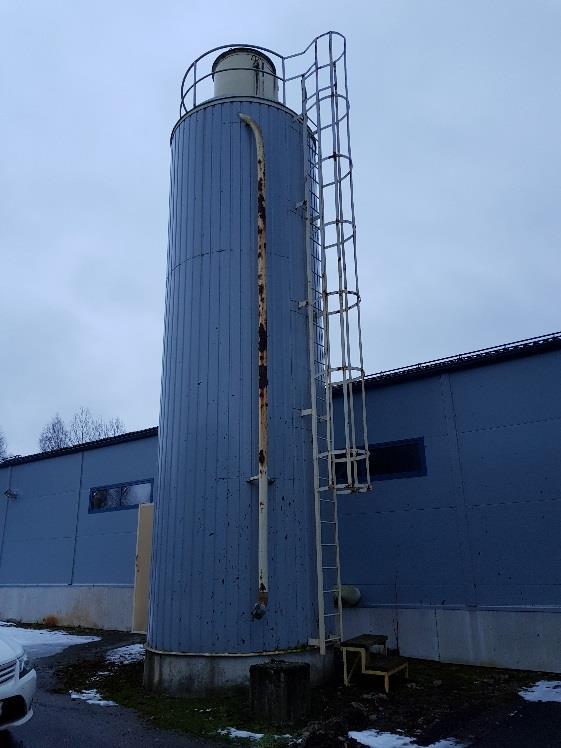

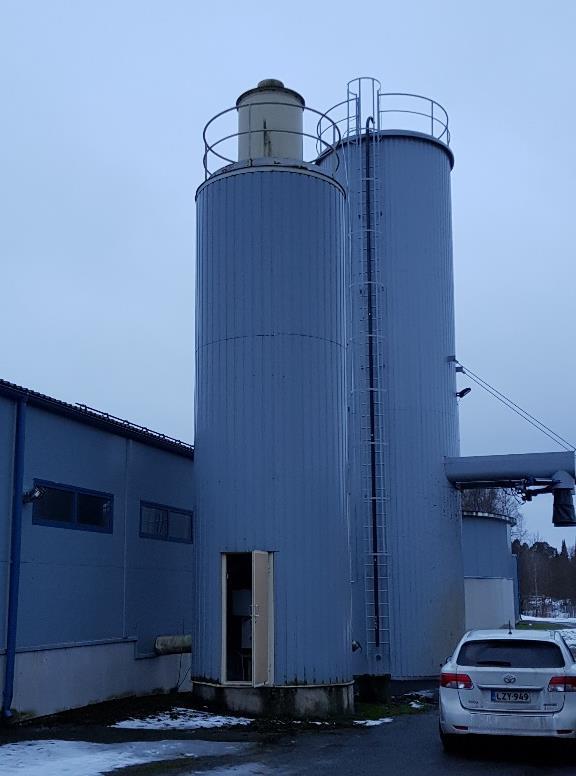

20 1 HANKKEEN YLEISTIEDOT 1.1 KOHDE JA SIJAINTI Kohteena on Janakkalan jätevedenpuhdistamon kalkkisiilo Janakkalan Turengissa. Kohteen osoite: Vartiotie Janakkala Kiinteistötunnus: Kartoitettava siilo on tarkoitus purkaa perustuksia ja laattaa lukuun ottamatta. Perustukset ja laatta on jätetty kartoituksen ulkopuolelle. Siilon rakennusvuodesta ei ole tietoa. Kuva 1. Kartoitettava kalkkisiilo. Kuva 2. Kartoitettava siilo etummaisena. 4 (15) ASBESTI- JA HAITTA-AINEKARTOITUS

21 1.2 HANKKEEN OSAPUOLET Tilaaja: Janakkalan vesi Käyttöinsinööri Markku Koivula Kartoituksen suorittaja: Sweco Rakennetekniikka Oy Hatanpään valtatie Tampere Yhteyshenkilöt: RI Liisa Keskinen Sertifioitu asbesti- ja haitta-aineasiantuntija, VTT-C RI Eetu Leppänen TOIMEKSIANTO Toimeksiantona oli kartoittaa kohteen asbestia ja muita haitta-aineita sisältävät materiaalit, sekä laatia kartoituksesta raportti. ASBESTI- JA HAITTA-AINEKARTOITUS (15)

22 2 YLEISET OHJEET JA VAATIMUKSET 2.1 TAUSTA Asbestikartoitus tulee suorittaa purku- ja korjauskohteissa aina, kun epäillään, että kohde saattaa sisältää asbestia. Asbestikartoitus voidaan tehdä myös käytössä oleviin kiinteistöihin, jotta vältyttäisiin altistumisriskiltä kiinteistön käytön ja hoidon aikana. Tämän kartoituksen tarkoituksena on määrittää ne haitalliset aineet, jotka on huomioitava, kun rakennuksen korjaus- tai purkutyöt käynnistyvät. Tämä kartoitus on rajattu koskemaan työn tilaajan kanssa sovittuja tutkimuksia. Mikäli raportissa havaitaan virhe, on laatijalla oikeus korjata se raporttiin. Mahdollisista virheistä on reklamoitava raportin laatijaa, viimeistään kolmen kuukauden kuluessa raportin luovutuspäivästä. Purku-/korjaustöiden yhteydessä on mahdollista, että rakenteiden sisältä havaitaan haittaainepitoisia materiaaleja, joita ei tämän kartoituksen aikana ole ollut mahdollista havaita. Siinä tilanteessa voidaan joutua ottamaan lisää näytteitä. Kyseiset näytteet eivät sisälly tähän haitta-ainekartoitukseen. 2.2 NOUDATETTAVAT SÄÄDÖKSET JA ASIAKIRJAT - Työturvallisuuslaki 738/ Laki eräistä asbestipurkutyötä koskevista vaatimuksista 684/ Valtioneuvoston asetus rakennustyön turvallisuudesta 205/ Valtioneuvoston asetus asbestityön turvallisuudesta 798/2015 (korvaa valtioneuvoston päätöksen asbestityöstä 1380/1994) - Valtioneuvoston asetus työvälineiden turvallisesta käytöstä ja tarkastamisesta 403/ Valtioneuvoston päätös lyijytyöstä 1154/ Jätelaki 1072/ Rakennustöiden turvallisuusmääräykset selityksineen RIL Työturvallisuuden varmistaminen rakennushankkeen suunnittelussa - Ratu Asbestia sisältävien rakenteiden purku - RatuTT Asbestipurkutyöt - Ratu Asbestityökoneet - Ratu Tavanomaiset purkutyöt. Vaaralliset aineet käsittely ja suojaus - Ratu Kivihiilipikeä sisältävien rakenteiden purku - Ratu PCB:tä ja lyijyä sisältävien saumausmassojen purku. Menetelmät - Ratu Kosteus- ja mikrobivaurioituneiden rakenteiden purku. Menetelmät - Ratu S-1225 Pölyntorjunta rakennustyössä - RT Asbestikartoitukseen perustuva purkutyön suunnittelu ja toimenpiteet kiinteistössä ASBESTI- JA HAITTA-AINEKARTOITUS (15)

23 3 KARTOITUS 3.1 TUTKITUT HAITTA-AINEET Kartoituksessa tutkittiin seuraavat haitta-aineet: Asbesti PAH-yhdisteet PCB-yhdisteet Lyijy ja muut raskasmetallit 3.2 LÄHTÖTIETOAINEISTOT Kohteen asbesti- ja haitta-ainekartoituksessa ei ollut lähtötietoina siilon rakennepiirustuksia tai muita dokumentteja. Siilon perustuskuvat olivat saatavilla, mutta perustukset eivät kuulu tähän kartoitukseen (koska ne säilytetään ennallaan). Siilon rakennusvuosi ei selvinnyt perustuspiirustuksista tai tilaajalta. 3.3 KARTOITUSKÄYNNIT JA -MENETELMÄT Kartoitus perustuu asiakirjatietoihin, aistinvaraisiin havaintoihin, kokemusperäiseen tietoon sekä otettuihin näytteisiin. Kartoituksen suoritti RI Liisa Keskinen ja RI Eetu Leppänen. Näytteet otettiin käsityökalujen avulla suljettaviin pusseihin, joissa ne toimitettiin laboratoriotutkimuksiin. Näytteenottajat käyttivät asianmukaisia suojavarusteita ja P3-luokan hengityssuojaimia. Kartoituksessa otettiin näytteitä seuraavasti: Raskasmetallit 3 kpl Asbesti 1 kpl PCB 1 kpl Lyijy 1 kpl Näytteet analysoitiin Labroc Oy:n laboratoriossa. Tutkimusraportit ovat tämän raportin liitteenä. ASBESTI- JA HAITTA-AINEKARTOITUS (15)

24 3.4 RAJAUKSET Kartoitus koskee siilon rakenteita, pois lukien säilytettävät perustukset ja laatta. Koska kartoitus koskee vain rakenteita, kartoituksessa ei oteta kantaa siilon sisällä säilytettäviin materiaaleihin (nykyiseen tai aiempiin) eikä niissä mahdollisesti esiintyviin haitta-aineisiin. 4 KOHTEEN HAITTA-AINEET 4.1 ASBESTI Asbesti on yleisnimike useille kuitumaisille silikaattimineraaleille. Sitä on käytetty mm. eristeissä, rakennuslevyissä, kiinnitys- ja saumalaasteissa, liimoissa, maaleissa, muovimatoissa, palo-ovissa sekä julkisivu- ja katemateriaaleissa. Suomessa asbesti on ollut käytössä pääosin luvuilla. Asbestin on todettu aiheuttavan syöpää ja keuhkosairauksia, mistä syystä asbestipölylle altistuminen aiheuttaa terveysriskin. Ehjissä rakenteissa ja materiaaleissa, joista asbestipöly ei pääse leviämään, asbesti on vaaraton. Asbestin ja asbestituotteiden valmistus ja maahantuonti on kielletty Suomessa vuonna 1993 ja asbestin myyminen ja käyttöönotto vuonna Asbestipitoisten ruiskutusmassojen käyttö kiellettiin Suomessa vuonna Asbestin määrittämisessä on rajana, että materiaali joko sisältää asbestia tai ei sisällä asbestia. Kohteessa otettiin yksi asbestinäyte julkisivupellin maalista. Kyseinen näyte ei sisältänyt asbestia. Kohteessa ei havaittu muita sellaisia materiaaleja, jotka sisältävät asbestia tai joista olisi ollut tarpeellista ottaa asbestinäyte. ASBESTI- JA HAITTA-AINEKARTOITUS (15)

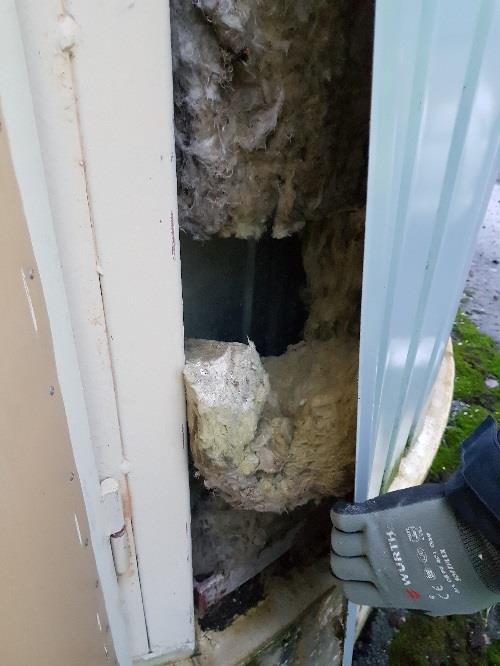

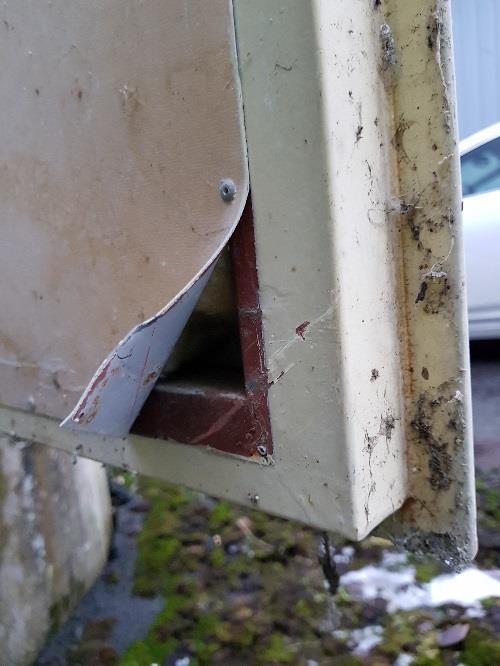

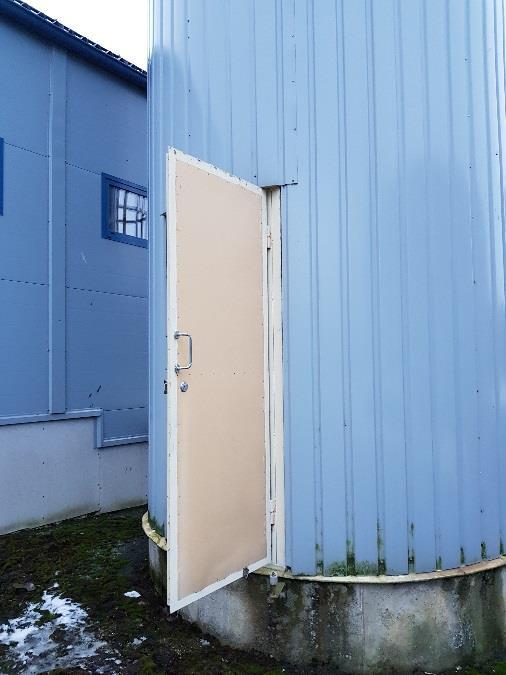

25 Kuva 3. Ulkoseinärakenteessa ei havaittu asbestipitoisia materiaaleja. Pellin maalista otettu näyte ei sisällä asbestia. Kuva 4. Ovessa ei havaittu asbestipitoisia materiaaleja. 4.2 PAH-YHDISTEET PAH-yhdisteet eli polysykliset aromaattiset hiilivedyt ovat terveydelle vaarallisia. Ne voivat aiheuttaa mm. iho-oireita, hengitysärsytystä ja syöpää. PAH-yhdisteitä pidetään haitallisena, jos sen kokonaismäärä ylittää raja-arvon 200 mg/kg. Esimerkiksi kivihiilipiki ja kivihiiliterva, kreosoottiöljy, asfaltti ja bitumi voivat sisältää PAHyhdisteitä. Rakentamisessa niitä esiintyy mm. vesieristeissä. PAH-yhdisteitä on käytetty rakentamisessa 1800-luvulta ja käytetään edelleen, mutta suurinta käyttö on ollut luvuilla. Kohteessa ei havaittu sellaisia materiaaleja, jotka sisältäisivät PAH-yhdisteitä. Perustusten vedeneristeessä PAH-yhdisteitä voi esiintyä, mutta perustukset on rajattu kartoituksen ulkopuolelle. 4.3 PCB-YHDISTEET JA LYIJYÄ SISÄLTÄVÄT SAUMAMASSAT PCB-yhdisteet eli polyklooratut bifenyylit ovat ympäristömyrkkyjä, jotka voivat aiheuttaa ihmisessä kehityshäiriöitä ja syöpää. PCB-yhdisteet kulkeutuvat elimistöön hengityksen tai ihokosketuksen kautta. PCB-yhdisteitä esiintyy usein saumamassoissa, lisäksi niitä voi esiintyä mm. maaleissa. PCB-pitoisuuden vaarallisen jätteen raja-arvo on 50 mg/kg. PCB- ASBESTI- JA HAITTA-AINEKARTOITUS (15)

26 yhdisteitä on käytetty rakentamisessa luvuilla, suurinta käyttö on ollut luvuilla. Sen valmistus, maahantuonti ja myynti kiellettiin Suomessa vuonna Siilon julkisivun läpivientien ja kiinnitysten (tikkaat, putket yms.) liitokset on tiivistetty elastisella saumamassalla. Saumamassasta otetussa näytteessä ei esiintynyt PCB-yhdisteitä tai lyijyä yli vaarallisen jätteen raja-arvon. Kuva 5. Näyte saumamassasta (PCB1/Pb1). 4.4 RASKASMETALLIT Maalatuista pinnoista otettiin näytteitä laboratoriotutkimuksiin. Lyijypitoisuuden vaarallisen jätteen raja-arvo on 1500 mg/kg. Lyijyä tai muita raskasmetalleja sisältävien maalien vaarallisuus tulee huomioida etenkin maalia pölyttävissä toimenpiteissä, kuten hionnassa. Lyijypitoisten maalien hiontapöly tulee käsitellä ja hävittää vaarallisena jätteenä (jäteluokka *). Maalipinta voidaan poistaa myös purkamalla ne yhdessä esimerkiksi betonirakenteiden tai rappauslaastin kanssa. Tällöin betonipurkujäte on haitta-ainepitoista, ja se tulee pitää erillään muusta betonipurkujätteestä. Betonipurkujäte, jossa on lyijypitoista maalia, voidaan käsitellä jäteluokan * mukaan. Maalinäytteet otettiin katon/kaiteiden/tikkaiden/oven maalista (RM1), seinän julkisivupellin maalista (RM2) sekä teräsrakenteiden maalista (RM3). Jokaisessa näytteessä esiintyi raskasmetalleja yli vaarallisen jätteen raja-arvon. Näytteessä RM1 vaarallisen jätteen raja-arvon ylitti sinkki ja vanadiini, näytteessä RM2 koboltti, kromi ja sinkki sekä näytteessä RM3 vanadiini. ASBESTI- JA HAITTA-AINEKARTOITUS (15)

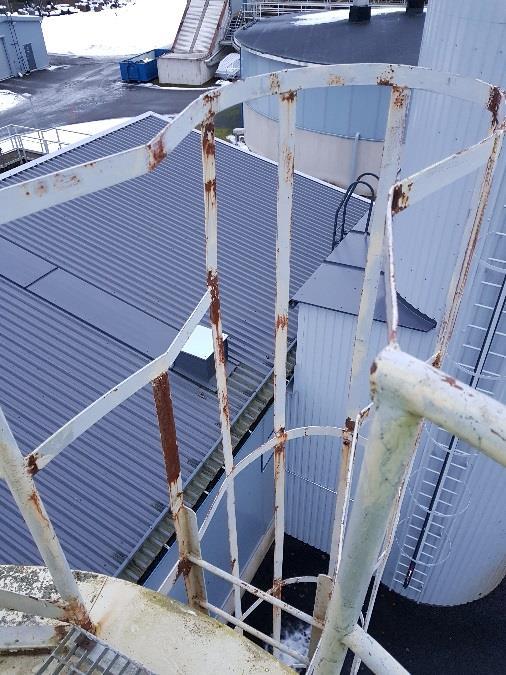

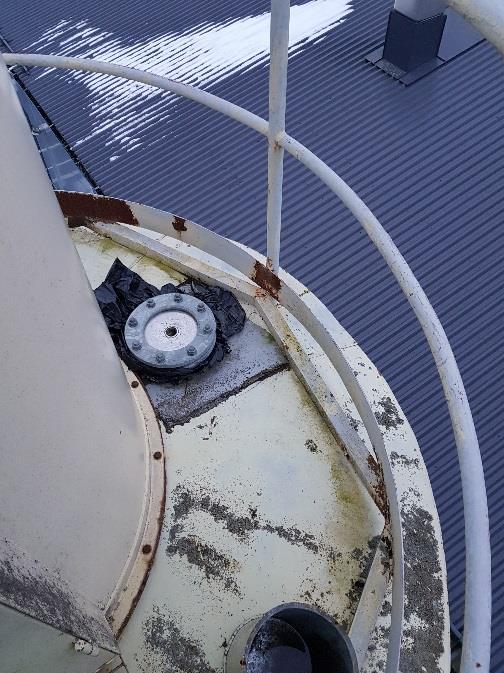

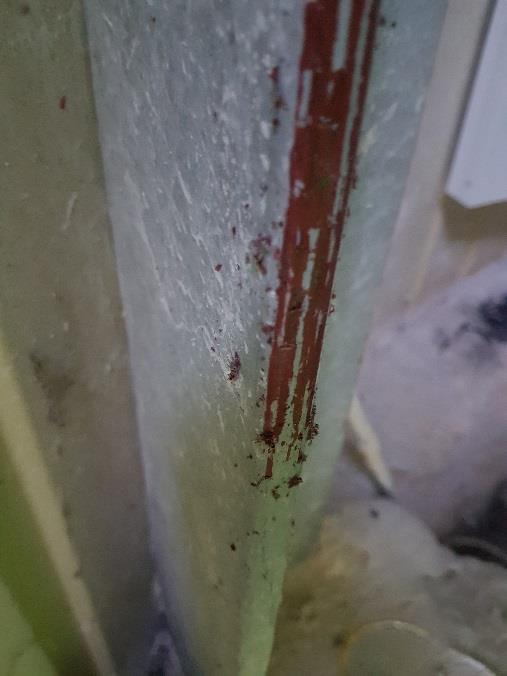

27 Näyte RM2 analysoitiin niin, että maali oli kiinni alusmateriaalissaan (pellissä). Pelti vaikutti analyysitulokseen, jonka vuoksi näytteen raskasmetallipitoisuudet ovat poikkeuksellisen korkeita. Raskasmetallipitoiset maalit tulee käsitellä ja hävittää vaarallisena jätteenä. Kuva 6. Kokoamanäyte katon/kaiteiden/tikkaiden/oven maalista (RM1). Kuva 7. Kokoamanäyte katon/kaiteiden/tikkaiden/oven maalista (RM1). Kuva 8. Näyte julkisivupellin maalista (RM2). Kuva 9. Näyte teräsrakenteiden maalista (RM3). 11 (15) ASBESTI- JA HAITTA-AINEKARTOITUS

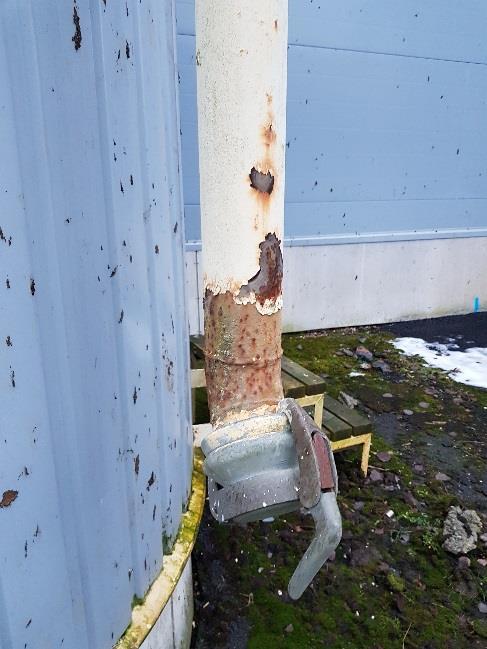

28 4.5 MUUT HAITALLISET AINEET Seuraavat kartoituksessa havaitut tai kohteella oletettavasti esiin tulevat haitallisia aineita sisältävät materiaalit tulee ottaa purkutöissä ja jätteenkäsittelyssä huomioon: PAINEKYLLÄSTETTY PUU Kohteessa havaittiin/ei havaittu painekyllästettyä puuta. Painekyllästettyä puuta on voitu käyttää esim. kosteudelle alttiissa paikoissa. Painekyllästetty puu tulee erotella ja käsitellä vaarallisena jätteenä ELOHOPEA Elohopea kuuluu raskasmetalleihin. Elohopea on ympäristömyrkky, joka tulee kerätä talteen ja käsitellä vaarallisena jätteenä. Elohopeaa saattaa esiintyä esim. lämpömittareissa. Elohopeamittarit tulee erotella jätteenlajittelussa VALURAUTAPUTKIEN MUHVILIITOKSET Alkuperäisten valurautaputkien muhviliitokset sisältävät todennäköisesti lyijyä. Lyijy tulee käsitellä vaarallisena jätteenä. Kuva 10. Valurautaputken muhviliitokset sisältävät todennäköisesti lyijyä. ASBESTI- JA HAITTA-AINEKARTOITUS (15)

29 4.5.4 SER (ELEKTRONIIKKAROMU) SER-jätteellä tarkoitetaan kaikkea sähkö- ja elektroniikkaromujätettä, joka sisältää paljon elektroniikkaa tai jossa on vaaralliseksi jätteeksi luokiteltavia komponentteja tai laitteen osia. Jätelain mukaisesti SER-jätteeksi luokitellaan sellainen käytöstä poistettu sähkötoiminen laite, jota ei voida vähäisin korjaustoimenpitein ottaa käyttöön. Mikäli siilon tekniikka puretaan tarpeettomana, tulee laitteet lajitella SER-järjestelmän mukaisina jätteinä MIKROBIVAURIOT (EI ERITYISESTI TUTKITTU) Mikrobivaurioiden tutkiminen ei kuulu asbesti- ja haitta-ainekartoitukseen. Kohteessa ei havaittu sellaisia oleellisia mikrobivaurioita, jotka kartoituksen aikana olisi normaalin aistinvaraisen katselmuksen avulla tullut esiin. Mikäli purku- tai korjaustyön aikana tai muuten rakenteita avattaessa havaitaan mikrobikasvustoa tai lahovaurioita, tulee purkutyö suorittaa mikrobivaurioituneen materiaalin purkuna (RATU Kosteus- ja mikrobivaurioituneiden rakenteiden purku). ASBESTI- JA HAITTA-AINEKARTOITUS (15)

30 5 ASBESTIN PURKAMINEN JA ASBESTIPURKUTYÖSUUNNITELMA Tässä raportissa on esitetty vain asbestin ja muiden haitta-aineiden esiintyminen kohteessa. Rakennuttaja määrittelee tarvittavat asbesti- ja haitta-ainepurkutoimet erikseen kussakin kohteessa. Asbestia sisältävien rakennusten ja rakenteiden purkamista, asbestin poistamista niistä, asbestirakenteiden koteloimista ja peittämistä, asbestisiivousta tai asbestipitoisten jätteiden kokoamista ja viimeistelyä työpaikalta pois kuljetettaviksi (asbestipurkutyötä) saa tehdä vain sellainen työnantaja tai itsenäinen työnsuorittaja, jonka työsuojelupiirin työsuojelutoimisto on valtuuttanut tällaista työtä tekemään. Tässä kartoituksessa havaitut asbestipitoiset materiaalit on purettava noudattaen laissa ja asetuksissa annettuja sekä viranomaisten antamia määräyksiä. Tämä kartoitusraportti täydentää kohteeseen tämän jälkeen laadittavaa purkutyöselostetta/korjaustyöselostetta/muuta. Ennen purku-/korjaustyön aloittamista valtuutetun purkuyrityksen tai valtuutetun itsenäisen työnsuorittajan tulee tehdä rakennustyön turvallisuusasiakirjan, asbestikartoituksen ja purku-/korjaussuunnitelmien perusteella asbestipurkutyön työsuunnitelma. Em. tekijä toimittaa sen tarkastavalle työsuojeluviranomaiselle vähintään seitsemän päivää ennen työn aloittamista. Asbestipurkutyön työsuunnitelmassa esitetään työnkohteen yleistiedot, asbestikartoitus, purkutyömenetelmä sekä ne toimenpiteet, joilla varmistetaan työntekijöiden ja työn vaikutuspiirissä olevien henkilöiden turvallisuus ja terveys sekä ympäristön turvallisuus. Asbestipurkajan tulee toimittaa rakennuttajalle tiedot mahdollisista purkutyön aikana löydetyistä asbestipitoisista materiaaleista, joita tässä kartoituksessa ei ole havaittu. Lisäksi tulee toimittaa tiedot rakenteisiin jätetyistä asbestipitoisista materiaaleista. ASBESTI- JA HAITTA-AINEKARTOITUS (15)

31 6 YHTEENVETO Kohteessa ei havaittu asbestipitoisia materiaaleja. Myöskään PAH- ja PCB-yhdisteitä ei havaittu. Alkuperäisten valurautaputkien muhviliitokset sisältävät lyijyä. Raskasmetalleja esiintyi maaleissa (tikkaissa, kaiteissa, katossa, julkisivupellissä, teräsrakenteissa). Kyseiset maalit tulee käsitellä ja hävittää vaarallisena jätteenä. Liisa Keskinen ASBESTI- JA HAITTA-AINEKARTOITUS (15)

32 65785/ASB /1 ASBESTIANALYYSI Tilaaja: Kohde: Sweco Rakennetekniikka Oy Tilauspäivä: Projektinumero: Toimituspäivä: Menetelmät: Asbestianalyysi on akkreditoitu menetelmä ja analyysi suoritetaan tilaajan toimittamista näytteistä soveltaen standardia ISO optisella analyysillä käyttäen stereomikroskooppia Nikon SMZ745 sekä polarisaatiomikroskooppia Nikon CiPOL ja/tai alkuaineanalyysillä käyttäen pyyhkäisyelektronimikroskooppia Jeol JSM6300/6400 tai läpäisyelektronimikroskooppia Leo 912. Tulokset koskevat vain tutkittuja näytteitä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. Laboratorio ei vastaa näytteenotosta. Tulokset toimitetaan sähköpostilla PDF-muodossa ilman suojausta. TULOKSET: Näyte Materiaali / tila tai rakennusosa Menetelmä VM/EM* 2 Julkisivupellin maali EM *VM = polarisaatiomikroskooppi, EM = elektronimikroskooppi Asbestipitoisuus Ei sisällä asbestia. Jaana Kierikki Tutkija, laboratorioanalyytikko Ilkka Pekkala Tutkija, FM LABROC OY OULU: TEKNOLOGIANTIE 11, OULU, PUH TAMPERE: HATANPÄÄN VALTATIE 34 B 2.KRS, TAMPERE, PUH ESPOO: METSÄNNEIDONKUJA 6, ESPOO, PUH Y-TUNNUS:

33 Antimoni (50) Arseeni (100) Kadmium (20) Koboltti (250) Kromi (300) Kupari (200) Nikkeli (150) Lyijy (750/1500**) Sinkki (400) Vanadiini (250) 65785/RM /1 RASKASMETALLIANALYYSI Tilaaja: Sweco Rakennetekniikka Oy Kohde: Projektinumero: Menetelmät: Tilauspäivä: Toimituspäivä: Tilaajan toimittaman näytteen raskasmetallianalyysi tehtiin XRF-analysaattorilla, Bruker S1 TITAN. Laite on kalibroitu 2014 (Geochem General -kalibrointi). Tulokset on ilmoitettu kolmen mittauspisteen keskiarvona. Tulokset koskevat vain tutkittua näytettä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. Laboratorio ei vastaa näytteenotosta. Tulokset toimitetaan sähköpostilla PDF-muodossa ilman suojausta. TULOKSET: Näyte Materiaali / tila tai rakennusosa Tikkaiden, putkien kaiteiden ja katon RM1 maali < 20 < 20 < 20 < 20 < ± ± ± ± ± 67 RM2 Julkisivupellin maali < 20 < 20 < ± ± 47 < 20 < 20 < ± 2800 < 20 RM3 Teräsrakenteiden maali < 20 < 20 < 20 < 20 < ± ± ± ± ± 96 * Haitallisen jätteen ylemmät ohjearvot ylittävät tulokset on lihavoitu (VNA 214/2007). ** Yli 1500 mg/kg lyijyä sisältävä materiaali on suositeltavaa käsitellä vaarallisena jätteenä (Ratu ). Näytteiden RM1, RM2 ja RM3 raskasmetallipitoisuuksissa havaittiin ylempiä ohjearvoja ylittäviä pitoisuuksia. Suositellaan ottamaan yhteyttä paikalliseen jäteviranomaiseen ennen jätteen loppusijoitusta. Lauri Wilenius Tutkija, laboratorioanalyytikko LABROC OY OULU: TEKNOLOGIANTIE 11, OULU, PUH TAMPERE: HATANPÄÄN VALTATIE 34 B 2.KRS, TAMPERE, PUH ESPOO: METSÄNNEIDONKUJA 6, ESPOO, PUH Y-TUNNUS:

34 PCB-ANALYYSI 65785/PCB /1 Tilaaja: Kohde: Sweco Rakennetekniikka Oy Tilauspäivä: Projektinumero: Toimituspäivä: Menetelmät: Analyysi suoritettiin tilaajan toimittamasta näytteestä. PCB-analyysissä sovelletaan menetelmää SFS-EN Menetelmän mittausepävarmuus on 25 % ja määritysraja on 1,0 mg/kg.. Tulokset koskevat vain tutkittua näytettä. Labroc Oy vastaa toimeksi-annoista KSE 2013 mukaisesti. Laboratorio ei vastaa näytteenotosta. Tulokset toimitetaan sähköpostilla PDF-muodossa ilman suojausta. TULOKSET: Näyte Materiaali / tila tai rakennusosa PCB-pitoisuus* [mg/kg] PCB1/Pb1 Liitosten massa <12 * Vaarallisen jätteen raja-arvon 50 mg/kg ylittävät tulokset on lihavoitu (Ympäristöhallinnon ohjeita 2/2007). Näytettä PCB1/Pb1 vastaavat materiaalit voidaan PCB- pitoisuuksien osalta poistaa ja hävittää normaalisti. Lauri Wilenius Tutkija, laboratorioanalyytikko LABROC OY OULU: TEKNOLOGIANTIE 11, OULU, PUH TAMPERE: HATANPÄÄN VALTATIE 34 B 2.KRS, TAMPERE, PUH ESPOO: METSÄNNEIDONKUJA 6, ESPOO, PUH Y-TUNNUS:

35 LYIJYPITOISUUDEN MÄÄRITYS Tilaaja: Kohde: Projektinumero: Menetelmät: 65785/Pb Sweco Rakennetekniikka Oy Tilauspäivä: Toimituspäivä: /1 Analyysi suoritettiin tilaajan toimittamasta näytteestä. Lyijyanalyysi tehtiin XRF-analysaattorilla, Bruker S1 TITAN. Laite on kalibroitu 2014 (Geochem General -kalibrointi). Tulokset on ilmoitettu kolmen mittauspisteen keskiarvona. Tulokset koskevat vain tutkittua näytettä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. Laboratorio ei vastaa näytteenotosta. Tulokset toimitetaan sähköpostilla PDFmuodossa ilman suojausta. TULOKSET: Näyte Materiaali / tila tai rakennusosa Lyijypitoisuus * [mg/kg] (mittausepävarmuus) PCB1/Pb1 Liitosten massa * Haitallisen jätteen ylempi ohjearvo lyijylle on 750 mg/kg (VNA 214/2007). Vaarallisen jätteen raja-arvo 1500 mg/kg (Ratu ). Ylittävät tulokset on lihavoitu. <20 Näytettä PCB1/Pb1 vastavaat materiaalit voidaan lyijypitoisuuksien osalta poistaa ja hävittää normaalisti. Lauri Wilenius Tutkija, laboratorioanalyytikko LABROC OY OULU: TEKNOLOGIANTIE 11, OULU, PUH TAMPERE: HATANPÄÄN VALTATIE 34 B 2.KRS, TAMPERE, PUH ESPOO: METSÄNNEIDONKUJA 6, ESPOO, PUH Y-TUNNUS:
