1 Webinaarisarja Älykäs sähköverkko kiinteistöissä Aktiivinen salamasuojaus ABB Oy

2 Aktiivinen salamasuojaus Ulkoinen salamasuojaus (External Lightning Protection) Salama ilmiönä Maadoituksen merkitys Erilaiset suojaustavat Suojaustarkastelu Uudet tuotteet June 12, 2018 Slide 2

3 Salama ilmiönä June 12, 2018 Slide 3

4 Salama ilmiönä Salamatyypit Cloud discharges (67-75 %) Intracloud Cloud-tocloud Cloud-to-ground (25-33%) Cloud-to-air June 12, 2018 Slide 4

5 Salama ilmiönä Neljä pilven ja maan välistä salamatyyppiä, Karl Berger (1978) downward negative leader Negative 90% Downward 90% downward positive leader upward positive leader upward negative leader June 12, 2018 Slide 5

6 Salama ilmiönä Pääsalama purkautuu kohti maata - Downward leader Alex Hermant June 12, 2018 Slide 6

7 Salama ilmiönä Pääsalama purkautuu kohti pilveä - Upward leader June 12, 2018 Slide 7

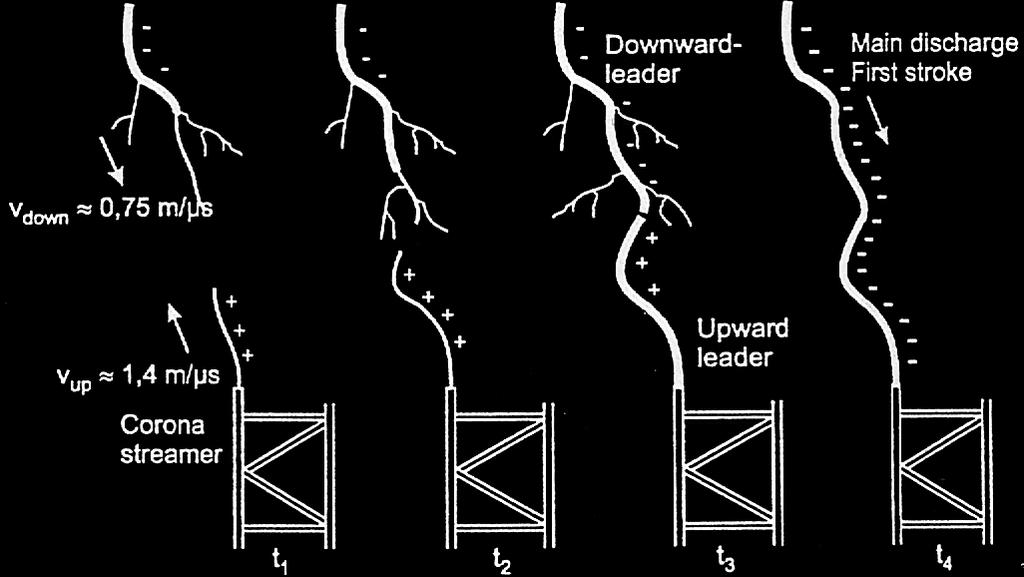

8 Salama ilmiönä Maadoitetut / maan potentiaalissa olevat rakenteet - koronailmiö June 12, 2018 Slide 8

9 Salama ilmiönä Voimakkuus 100% Return stroke accumulated frequency 80% 60% 40% 20% 40% salamavirroista on yli 20 ka ~5% salamavirroista on yli 60 ka I ~ 3kA > ka V ~ km/s t max ~ C 0% Strike (ka) June 12, 2018 Slide 9

10 Salama ilmiönä Salaman aiheuttamat vauriot Etelä-Chilessä (Cautin), ukkosmyrskyn aikana esiintynyt voimakas salamointi surmasi yli 60 lehmää Yhdeksän lehmää löydettiin ryhmänä puun alta. Askeljännite voi nousta madoitusjärjestelmän päällä vaarallisen korkeaksi. June 12, 2018 Slide 10

11 Maadoituksen merkitys Tehokas paikallinen maadoitus

12 Maadoituksen merkitys Maadoitusvastus R = 10Ω R = 0Ω R = 2Ω R = 8Ω R = 6Ω R = 4Ω June 12, 2018 Slide 12

13 Maadoituksen merkitys Salamavirta maadoittuu iskupaikan lähelle Maadoittuminen Purkautuu johteessa vain noin 25m matkalla Pitkät johteet eivät toimi, koska reaktanssi nousee suhteessa pituuteen Salamavirtaa voidaan kuvata suuritaajuisena pulssina Tehokas paikallinen maadoitus heti alastulojohteen lähellä Maadoitusverkko rakennuksesta / perustuksista poispäin June 12, 2018 Slide 13

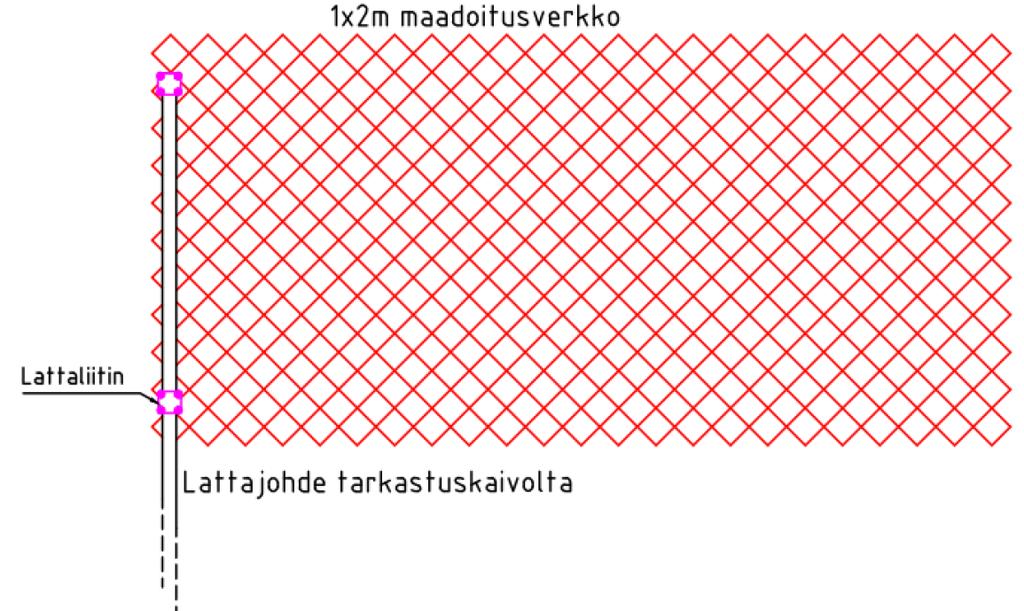

14 Maadoituksen merkitys Salamavirta maadoittuu iskupaikan lähelle Pystymaadoitusryhmä (Duck s foot) Verkkomaadoitus June 12, 2018 Slide 14

15 Erilaiset suojaustavat Sisäinen ja ulkoinen suojaus

16 Erilaiset suojaustavat Sisäinen ja ulkoinen suojaus Sisäinen (Internal Lightning Protection System) Tarkoitus: Rajoittaa salamaniskun aiheuttamaa ylijännitteen suuruutta tai estää sen eteneminen sähkönjakeluverkossa. Järjestelmä koostuu selektiivisestä ylijännitesuojauksesta ja tehokkaasta maadoitusverkosta. Ulkoinen (External Lightning Protection System) Tarkoitus: Estää suora salamanisku suojattavan kohteen rakenteisiin. Salama houkutellaan iskemään siihen tarkoitettuun, suunniteltuun pisteeseen josta sen energia johdetaan hallitusti maahan. Järjestelmä koostuu salamasiepparista tai johdeverkosta, alastulojohteista ja maadoitusjärjestelmästä. Järjestelmävaihtoehtoja: Passiiviset tangot, verkot ja köysistöt sekä aktiiviset sieppaustangot. June 12, 2018 Slide 16

17 Erilaiset suojaustavat Sisäinen suojaus, ylijännitesuojaus Ylijännitesuojausta voidaan pitää minimitasona kun harkitaan salamasuojausjärjestelmän toteuttamista Ulkoisen salamasuojauksen ja ylijännitesuojauksen yhdistäminen Osa ylijännitteisestä salamavirrasta kulkeutuu maadoituksen kautta sähköverkkoon, jos maadoitus ei ole riittävän hyvä Reitti löytyy maadoitettuja kulutuslaitteita pitkin tai ylijännitesuojan kautta, jos sellainen on asennettu Ylijännitesuoja toimii myös maadoituksen kautta tulevissa ylijännitteissä June 12, 2018 Slide 17

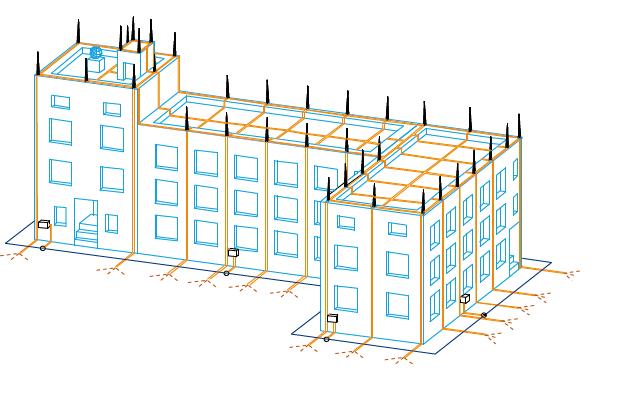

18 Erilaiset suojaustavat Ulkoinen suojaus Verkot Passiivinen järjestelmä Hinnakas, johtuen suuresta johde- ja asennusmäärästä Esteettisesti huono vaihtoehto Hankaloittaa lumen poistoa huomattavasti June 12, 2018 Slide 18

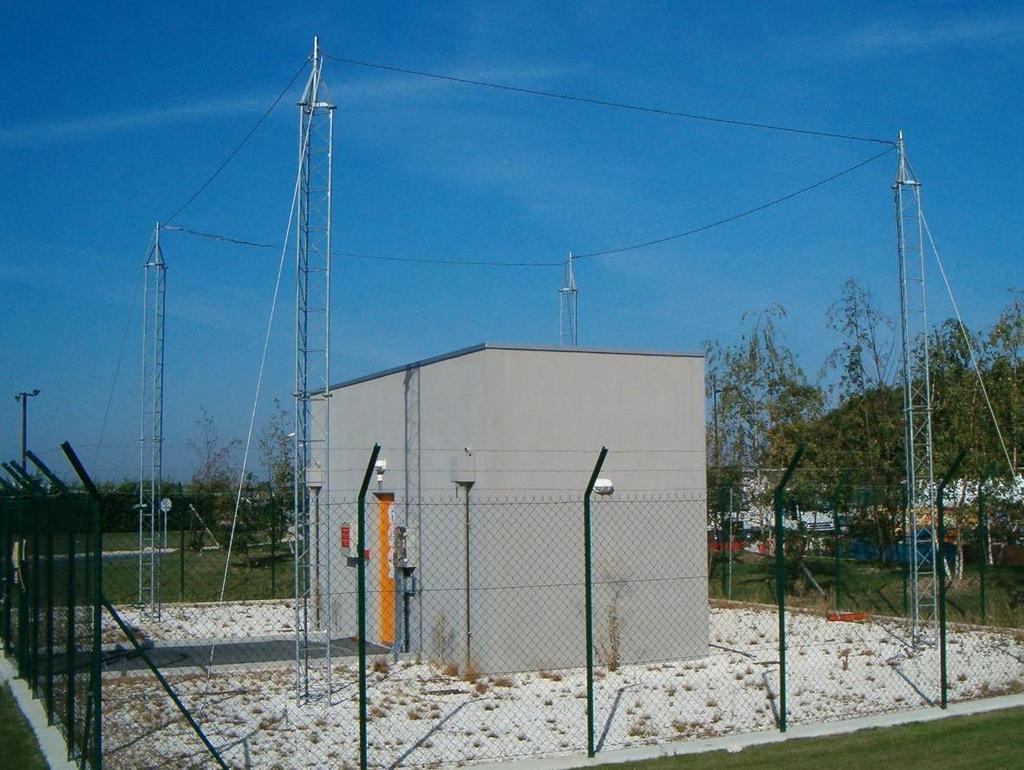

19 Erilaiset suojaustavat Ulkoinen suojaus Ukkosköydet Käytetään pienten kohteiden suojaamiseen ja kun kohteeseen ei voida kiinnittää salamasuojausta Esteettisesti erittäin huono vaihtoehto June 12, 2018 Slide 19

20 Erilaiset suojaustavat Ulkoinen suojaus Passiiviset mastot Franklin rods Passiivinen järjestelmä Yhdellä 4 m korkealla mastolla suojaa korkeintaan 30 metrin alueen Esteettisesti huono vaihtoehto June 12, 2018 Slide 20

21 Erilaiset suojaustavat Ulkoinen suojaus Passiiviset mastot Franklin rods Tämän tyypin suojaus soveltuu siilojen, mastojen ja pienten rakennusten suojaukseen, koska saavutettu suoja-alue on suhteellisen pieni. June 12, 2018 Slide 21

22 Erilaiset suojaustavat Ulkoinen suojaus Aktiiviset mastot Early Streamer Emission Air Terminal Aktiivinen järjestelmä joka saavuttaa salaman passiivisia järjestelmiä nopeammin => suurempi suoja-alue Kustannustehokas etenkin hankalissa ja laajoissa suojattavissa kohteissa Vähäinen vaikutus suojattavan kohteen estetiikkaan, voidaan sijoittaa jopa erilleen suojattavasta kohteesta June 12, 2018 Slide 22

23 Erilaiset suojaustavat Ulkoinen suojaus Aktiiviset mastot Early Streamer Emission Air Terminal Laaja suoja-alue (3-4 kertaa passiivista tankoa laajempi) Luotettava sieppauskyky Sertifioitu kolmannen osapuolen HV-laboratoriossa (Ranska) Monipuoliset asennus ja kiinnitysmahdollisuudet Aktiivinen Standalone järjestelmä 4 kertaa edullisempi salamaverkkojärjestelmään verrattuna OPR 30 OPR 60 June 12, 2018 Slide 23

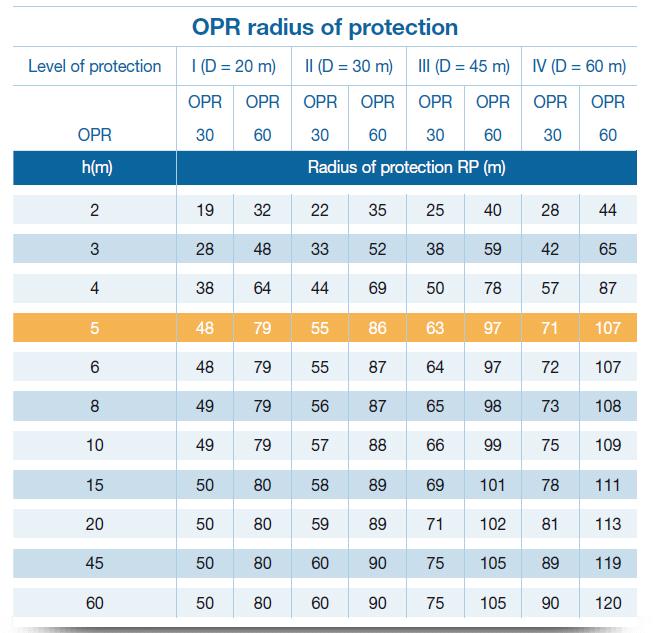

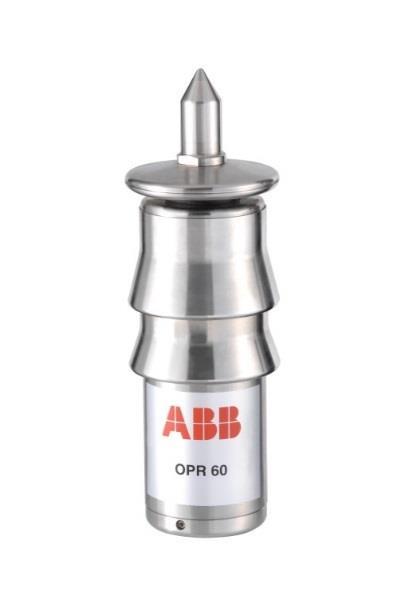

24 Erilaiset suojaustavat ABB - OPR range OPR 30 OPR 60 June 12, 2018 Slide 24

25 June 12, 2018 Slide 25 Tom Warner

26 June 12, 2018 Slide 26 Tom Warner

27 June 12, 2018 Slide 27 Tom Warner

28 June 12, 2018 Slide 28 Tom Warner

29 June 12, 2018 Slide 29 Tom Warner

30 June 12, 2018 Slide 30 Tom Warner

31 June 12, 2018 Slide 31 Tom Warner

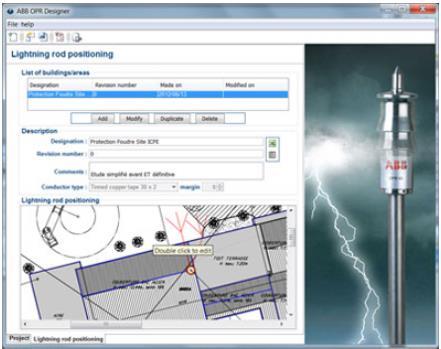

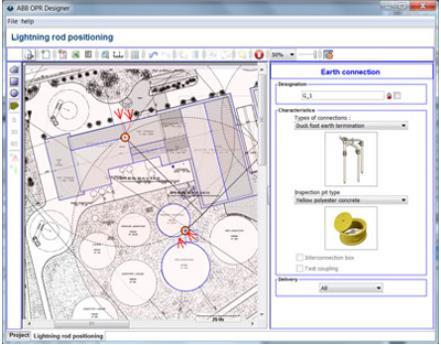

32 Suojaustarkastelu OPR Designer

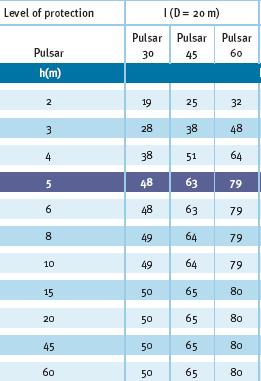

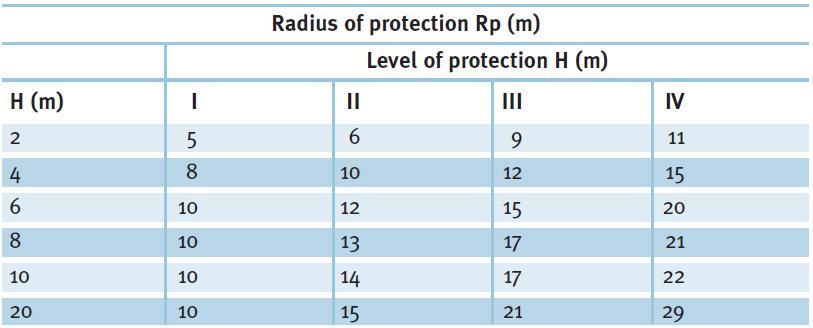

33 ABB OPR Designer Mallinnusesimerkki Taulukon arvot ilmaisevat suoja-alueen sädettä Rp suojausluokassa I: 8 m 4 m 20m 2 m 15m 30 m 18 m 50m 66m June 12, 2018 Slide 33

34 ABB OPR Designer Kumppanisi salamasuojauksessa Annamme mielellämme lisätietoja ABB:n aktiivisesta salamasuojauksesta ja siihen liittyvästä ylijännitesuojauksesta. Kokeile ilmaista suunnitteluohjelmaa osoitteesta June 12, 2018 Slide 34

35 Uudet tuotteet Salamatallennin CIF 2006

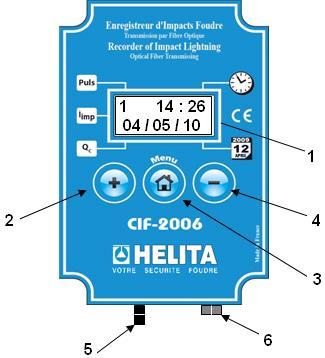

36 Uudet tuotteet Iskujen lukumäärä 1 19 : / 07 / 10 Iskuaika Iskupäivä Tallennin CIF 2006 Tallentaa iskuajankohdan Tallentaa iskun voimakkuuden ja varauksen Kosketintieto iskusta Mahdollisuus liittää kuidulla esim. valvomoväylään 23,5 ka 0037 mc Iskun voimakkuus Iskun varaus June 12, 2018 Slide 36

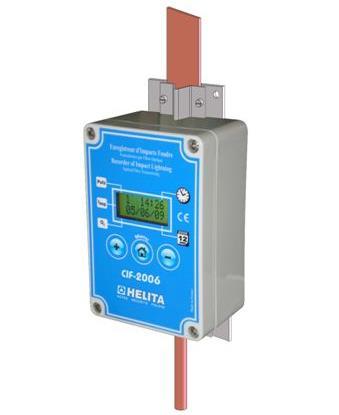

37 Uudet tuotteet Tallennin CIF 2006 Mittausalue: ka Mitat: 120x80x60 mm Paino: 500 g Paristo: LS 3,6 V Virrankulutus: 5 7 µa > vuotta Liityntä: RS 232 / 422 / 485 Etäliityntä STD 2006 Toimitus sisältää 100 m kuitukaapeli Sovellus (Prosoft CIF-2) Muunnin kuitu/kupari - RS232/422/485 June 12, 2018 Slide 37

38 Aktiiviset salamasuojausjärjestelmät Riskien arviointi, suunnittelu, järjestelmätoimitus ja ylläpito Soveltuvuus - Voimalaitokset, sähköasemat, teollisuuslaitokset - Kirkot ja muut historiallisesti arvokkaat rakennukset - Satamat, lentokentät, avoimet alueet (puistot, urheiluareenat, huvipuistot ) - Julkiset rakennukset Keskeisimmät syyt toteutukselle - Turvata tuotannon jatkuvuus ja/tai sähköverkon toimivuus - Varmistaa ihmisten turvallisuus - Varmistaa kulttuurihistoriallisesti arvokkaiden kohteiden turvallisuus Paljonko yksi salamanisku voi maksaa? June 12, 2018 Slide 38

39 Älykäs sähköverkko kiinteistöissä: salamasuojaus Päivän asiantuntija Petri Ilves Sales Manager ABB Oy Tel June 12, 2018 Slide 39
