1 Niittimutteriteknologia» luotettavuus» liikuteltavuus» tietämys» yärtämys» luovuus 182

2 4 Blind rivet nuts 183

3 Teknistä tietoa GESIPA -niittimuttereista Sinun etusi Määritellyt voimat ja momentit ovat yhteensopivia laskettuihin ja testeissä määriteltyihin arvoihin. Niiden tarkoitus on auttaa käyttäjää valitsemaan sopivan kiinnikkeen. GESIPA suosittelee niittimutterin testausta käyttökohteessa. Todelliset arvot saattavat poiketa luettelon tiedoista erilaisten olosuhteiden takia. Ole hyvä ja ota yhteyttä tekniseen ryhmääe apua ja neuvoja varten. Asennusprosessin voimadiagrai Kun sulkeutuva pää tavoittaa käyttökohteen taustapuolen, vetovoima alkaa kasvaa jälleen. Varmistaakseen että niittimutteri istuu tiukasti käyttökohteen materiaalissa eikä luista olleessaan momentin alainen, sulkeutuvan pään täytyy olla täysin litteä liitettävällä materiaalilla (katso läpileikkaus niittimuttereista seuraavalla sivulla). Jos asennusprosessia ei keskeytetä, voima jatkaa kasvamistaan kunnes kierre on tuhoutunut. Asennusprosessi Kuva osoittaa diagrain voima-veto-käyrästä asennettaessa niittimutteria alhaisialla puristusalueella. Aluksi voima kasvaa jyrkästi koska niittimutterin muodonmuutosalue on alkuun tiivistetty. Kun tietty voima on saavutettu, muodonmuutosalue alkaa taittua ulospäin. Sen vuoksi, että materiaalin vastus on alhaisempi muodonmuutoksen ja sulkeutuvan pään muodostumisen aikana, voima vähenee hieman. F F F F F F F F F 184

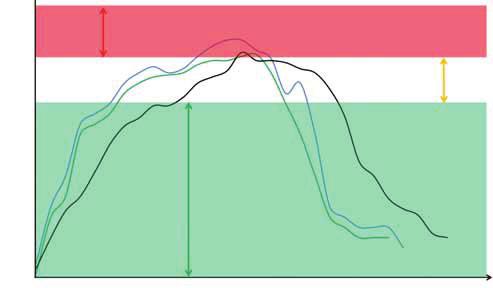

4 Teknistä tietoa GESIPA -niittimuttereista Nämä kaksi kaaviota esittävät momenttikäyrän kierrettäessä eri tavalla niittimuttereita. Kuvat esittävät vastaavat poikkileikkaukset niittimuttereista. Ylempi kuva esittää litteän ja täysin muotoutuneen sulkeutuvan pään. Vertailuna, niittimutterin asennusveto on aleassa kuvassa. Tämä tarkoittaa että sulkeutuva pää ei ole täysin muotoutunut. Väli on edelleen näkyvä poimuttuneessa muotoutuvassa alueessa. Keskeneräinen sulkeutuva pää on kehystetty punaisella. Yleässä kaaviossa, momenttikäyrä kasvaa, kunnes maksimi kierrekuorma on saavutettu ennen sen hajoamista. Epätäydellisesti asennettujen niittmuttereiden tapauksessa, momenttikäyrä kulkee, kuten aleassa kaaviossa on näytetty. Momentti kasvaa hetkellisesti ja sitten kulkee lähes samalla tasolla jonkin aikaa. Ruuvia ruuvataan edelleen, kuitenkin esikuormitusvoima ei kasva. Lähes kaikki momentin tuottama voima käytetään lopullisen sulkeutuvan pään muotoiluun. Momentti kasvaa uudelleen, kun muotoutuva alue on kokonaan muotoutunut, kuten yleässä kuvassa näkyy. Kulmakontrolloidussa ruuvausprosessissa, prosessi on aina pysäytetty esiasetetun kiertokulman mukaan. Jos niittimutteri ei ole asennettu kunnolla, ruuvausprosessi keskeytyy, jälleen saman kiertokulman jälkeen. Kuitenkin tässä tapauksessa, tarvittavaa puristusvoimaa ei olla vielä saavutettu. Blind rivet nuts Kiertoliikkeen momenttikulma -diagrai oikein asetetulla vedolla 4 Momentti [Nm] Asennusveto 5.0 Kiertoliikkeen kulma [ ] Kiertoliikkeen momenttikulma -diagrai oikein asetetulla vedolla Momentti [Nm] Kiertoliikkeen kulma [ ] Asennusveto

5 Teknistä tietoa GESIPA -niittimuttereista Kiristysmomentti (Nm) ja (lb-ft) Alu Teräs Ruostumaton teräs A2 /A4 / Nm (lb-ft) Nm (lb-ft) Monel Nm (lb-ft) M M , M M M Kiristysvoima [(Nm) tai (lb-ft)] määrittelee maksimimomentin, jolla ruuvi voidaan kiristää. Kytkentäkaavio momenttitestille Ylimomentti on kierteen hajoamisraja. Tämä on suurempi kuin maksimi suositeltu kiristysmomentti ja pääasiassa riippuu kierteen ja kitkaparin tyypistä. Alentuneissa kitkaolosuhteissa, porausreiäin toleransseissa tai alhaiseissa kitkakertoimissa μ, voidaan huomattavasti alentaa ylimomenttia, jolloin niittimutterin kierre hajoaa jopa ennen kuin määritelty arvo on saavutettu. M Testausta varten, GESIPA käyttää vahvuusluokan 10.9 tai korkeaan ruuveja, jotka ovat vapaita kaikista voiteluaineista. Kovetettua aluslevyä käytetään puristuskappaleena. Testi suoritetaan aleassa ja yleässä puristusalueessa, jossa niittimutterit on ladattu määritellyllä momentilla. Sitten ruuvi on ruuvattu jälleen ulos. Kierrettä täytyy edelleen kiertää rauhallisesti läpäistääkseen testin. Sitten niittimutteri on ladattu taas ylimomenttiin. Momentti (Nm) Ylimomentti Kiristysmomentti Turvaväli Kiertoliikkeen kulma ( ) Kiertoliikkeen momenttikulmadiagrai Diagrai yläpuolella esittää esimerkit kolmesta momentti kulmakäyristä. Korkein momenttiarvo on saavutettu, kun ruuvatessa ruuvia niittiin on ylimomentti. Tämä on se piste, missä niittimutteri hajoaa. Kaikki arvot vihreällä alueella voidaan valita momentille. Vaihteluväli kiristysmomentin ja ylimomentin välillä on turvamarginaali. 186

6 Teknistä tietoa GESIPA -niittimuttereista Kaavio kierteen repeämistestille Suurin kestettävä kierteen aksiaalinen kuorma on kierteen hajoamisvoima [(N) ja (kp)]. GESIPA käyttää ruuveja vahvuusluokkaa 10.9 tai korkeampi, jotka ovat vapaita kaikista voiteluaineista. Testi tapahtuu aleassa ja yleässä puristusalueessa. F F F Kierteen hajoamisvoima (N) ja (kp) N alu (kp) N teräs (kp) ruostumaton teräs A2 /A4 / Monel M4 4, , ,000 1,019 M5 5, ,500 1,172 15,000 1,529 M6 9, ,000 1,836 > 25,000 2,548 M8 13,000 1,325 28,000 2,853 > 30,000 3,057 M10 14,000 1,427 30,000 3,057 - N (kp) Blind rivet nuts 4 Leikkausvoima (N) ja (kp) N alu (kp) N teräs (kp) ruostumaton teräs A2 /A4 / Monel M4 1, , , M5 1, , , M6 2, , , M8 3, , , M10 3, , N (kp) Kaavio leikkausvoimatestille Leikkausvoima [(N) ja (kp)] osoittaa pienintä poikittaista voimaa johon niittimutteri voidaan kuormittaa ennen kuin se hajoaa. Kuorma on käytetty yksinkertaisena leikkauksena ja ilman ruuvia 3.0 puristuspituudella. F F Määrätty arvo koskee pyöreitä litteäpäisiä niittimuttereita. Arvot muille malleille riippuvat käyttökohteen materiaalista ja pään muodosta. Nämä voidaan määritellä pyynnöstä. 187

7 Niittimutterivalikoima» korkea laatu» testattu» turvallinen 188

8 4 Blind rivet nuts 189

9 GESIPA -niittimutterivalikoima Alumiini Teräs uritettu Teräs nelikulmainen Teräs puoli-kuusikulmainen Ruostumaton teräs A2 Ruostumaton teräs A2 puoli-kuusikulmainen Ruostumaton teräs A4 Ruostumaton teräs A4 puoli-kuusikulmainen Monel Alu suljettu (CAP ) Teräs suljettu (CAP ) PolyGrip alumiini PolyGrip teräs PolyGrip ruostumaton teräs A2 PolyGrip ruostumaton teräs A PolyGrip uritettu teräs Niittimutterinasta teräs Niittimutterinasta teräs puoli-kuusikulmainen PolyGrip niittimutterinasta teräs uritettu 209 Niittimutterit letkuliitännällä Huomautus: Kaikki teräsniittimutterit ovat uritettuja 190

10 Niittimutterit alumiini Materiaali: AlMg 3 Tavallinen Kupukanta M 4 Reikä-Ø: 6.1 M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " 7 x A x " 9 x A x " M 8 Reikä-Ø: 11.1 M 10 Reikä-Ø: x A x " 12 x A x " Blind rivet nuts Pieni kanta Niitin runko D 1 x L Määrä per rasia 4 M 4 Reikä-Ø: x A 500 M 5 Reikä-Ø: x A 500 M 6 Reikä-Ø: x A 250 M 8 Reikä-Ø: x A 100 Uppokanta (90 ) M 4 Reikä-Ø: 6.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " M 5 Reikä-Ø: x A x " M 6 Reikä-Ø: x A x " M 8 Reikä-Ø: x A x " M 10 Reikä-Ø: x A x " Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja 187. Kärkien halkaisijat ovat sivulla

11 Niittimutterit teräs uritettu Materiaali: Teräs, sinkitty Tavallinen Kupukanta M 4 Reikä-Ø: 6.1 M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 M 10 Reikä-Ø: 12.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " 7 x A x " 9 x A x " 9 x A x " 11 x A x " 11 x " 11 x " 12 x A x " Pieni kanta Niitin runko D 1 x L Määrä per rasia M 4 Reikä-Ø: 6.1 M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: x A x A x A x " 9 x " M 8 Reikä-Ø: x A x " 11 x " M 10 Reikä-Ø: 12,1 12 x 18,0 1,5-4, " 12 x 20,0 4,0-6, " 192

12 Niittimutterit teräs uritettu Materiaali: Teräs, sinkitty Uppokanta (90 ) M 4 Reikä-Ø: 6,1 M 5 Reikä-Ø: 7,1 M 6 Reikä-Ø: 9,1 Niitin runko D 1 x L Määrä per rasia 6 x A x " 7 x A x " 9 x A x " M 8 Reikä-Ø: 11,1 M 10 Reikä-Ø: 12,1 9 x A x A x " 11 x " 12 x A x " Blind rivet nuts Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja Kärkien halkaisijat ovat sivulla

13 Niittimutterit teräs Materiaali: Teräs, sinkitty Nelikulmainen Tavallinen Kupukanta M 5 SW7,1 +0,1 M 6 SW9,1 +0,1 M 8 SW11,1 +0,1 Niitin runko D 1 x L Määrä per rasia 7 x 12 0,5-3, A x 15,5 0,5-3, A x 17 0,5-3, A 100 Puolikuusikulmainen Tavallinen Kupukanta M 4 SW6 +0,1 M 5 SW7 +0,1 M 6 SW9 +0,1 M 8 SW11 +0,1 Niitin runko D 1 x L Määrä per rasia 6 x 11,0 0,5-2, A x 12,0 0,5-3, A x 15,5 0,5-3, A x 17,0 0,5-3, A 100 Puolikuusikulmainen Pieni kanta M 4 SW6 +0,1 M 5 SW7 +0,1 M 6 SW9 +0,1 M 8 SW11 +0,1 Niitin runko D 1 x L Määrä per rasia 6 x 11,0 0,5-2, A x 12,5 0,5-3, A x 15,5 0,5-3, A x 17,0 0,5-3, A 100 Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja 187. Kärkien halkaisijat ovat sivulla

14 Niittimutterit ruostumaton teräs A2 Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M 4 Reikä-Ø: 6.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " M 5 Reikä-Ø: x A x " M 6 Reikä-Ø: x A x " M 8 Reikä-Ø: x A x " Blind rivet nuts Pieni kanta Niitin runko D 1 x L Määrä per rasia M 4 Reikä-Ø: x A M 5 Reikä-Ø: x A 500 M 6 Reikä-Ø: x A 250 M 8 Reikä-Ø: x A 100 Uppokanta) Niitin runko D 1 x L Määrä per rasia M 4 Reikä-Ø: 6.1 M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: x A x " 7 x A x " 9 x A x " 11 x A x " 195

15 Niittimutterit ruostumaton teräs A2 puolikuusikulmainen Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M 4 SW M 5 SW M 6 SW M 8 SW Niitin runko D 1 x L Määrä per rasia 6 x A x " 9 x A x A 100 Pieni kanta M 4 SW M 5 SW M 6 SW Niitin runko D 1 x L Määrä per rasia 6 x A x " 9 x A 250 M 8 SW x A 100 Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja 187. Kärkien halkaisijat ovat sivulla

16 Niittimutterit ruostumaton teräs A4 Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M 4 Reikä-Ø: 6.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " M 5 Reikä-Ø: x " 7 x " M 6 Reikä-Ø: x A x " M 8 Reikä-Ø: x A x " Blind rivet nuts Pieni kanta Niitin runko D 1 x L Määrä per rasia M 4 Reikä-Ø: x A M 5 Reikä-Ø: x " M 6 Reikä-Ø: x A 250 M 8 Reikä-Ø: x A 100 Uppokanta Niitin runko D 1 x L Määrä per rasia M 4 Reikä-Ø: x A x " M 5 Reikä-Ø: x " 7 x " M 6 Reikä-Ø: x A x " M 8 Reikä-Ø: x A x " 197

17 Niittimutterit ruostumaton teräs A4 puolikuusikulmainen Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M 4 SW M 5 SW M 6 SW M 8 SW Niitin runko D 1 x L Määrä per rasia 6 x A x " 9 x A x A 100 Pieni kanta M 4 SW M 5 SW M 6 SW M 8 SW Niitin runko D 1 x L Määrä per rasia 6 x A x " 9 x A x A 100 Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja 187. Kärkien halkaisijat ovat sivulla

18 Niittimutterit Monel Materiaali: Monel 400 NiCu30Fe Tavallinen Kupukanta M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 Niitin runko D 1 x L Määrä per rasia 7 x A x A x A 100 Blind rivet nuts Varren geometria pyöreä ja uritettu; kaikki materiaalit Kupukanta Uppokanta Pieni kanta Koko Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Kärjen korkeus M M M M M Koko Varren geometria puoli-kuusikulmainen; kaikki materiaalit Kupukanta Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Pieni kanta Kärjen korkeus M M M M

19 Niittimutterit alu suljettu (CAP ) Materiaali: AlMg 3 Tavallinen Kupukanta M 4 Reikä-Ø: 6.1 M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " 7 x A x A x A x " 11 x A x " Pieni kanta Niitin runko D 1 x L Määrä per rasia M 4 Reikä-Ø: 6.1 M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: x A x A x A 100 Uppokanta (90 ) M 4 Reikä-Ø: 6.1 M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " 7 x A x " 9 x A x " 11 x A x " Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja 187. Kärkien halkaisijat ovat sivulla

20 Niittimutterit teräs suljettu (CAP ) Materiaali: Teräs, sinkitty Tavallinen Kupukanta M 4 Reikä-Ø: 6.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " M 5 Reikä-Ø: x A x " M 6 Reikä-Ø: x A x " M 8 Reikä-Ø: x A x " Blind rivet nuts Pieni kanta Niitin runko D 1 x L Määrä per rasia M 4 Reikä-Ø: x A M 5 Reikä-Ø: x A 500 M 6 Reikä-Ø: x A 100 Uppokanta (90 ) M 4 Reikä-Ø: 6.1 Niitin runko D 1 x L Määrä per rasia 6 x A x " M 5 Reikä-Ø: x A x " M 6 Reikä-Ø: x A x " M 8 Reikä-Ø: x A x " Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja 187. Kärkien halkaisijat ovat sivulla

21 PolyGrip -niittimutterit PolyGrip -niittimutterit GESIPA -niittimutterit laajalla kiinnitysalueella PolyGrip -niittimutterit PolyGrip -niittimutterit ovat loogista jatkokehitystä vuosien kokemuksella laajan kiinnitysalueen PolyGrip -vetoniiteistä. Sen etujen laajan porausreiän toleranssin ja mahdollisuuden kattaa useita kiinnitysalueita vain yhdellä kiinnikkeellä ansiosta, PolyGrip -niittimutteri on tullut ensisijaiseksi liittimeksi monissa teollisuuden käyttökohteissa ja kaupassa. Yhdistämällä useita kokoja ne säästävät käsittely- ja varastointikustannuksissa vähentäen samalla pysyvästi epäjärjestyksen riskiä työpisteellä ja tästä johtuvia laatuongelmia. Laaja kiinnitysalue: Ihanteellisesti, yksi PolyGrip -niittimutteri voi korvata jopa viisi eri kokoista DIN-standardin niittimutteria laajan kiinnitysalueen ansiosta. PolyGrip -niittimutterin kiinnitysalue Tavallisten niittimuttereiden kiinnitysalue! Parhaat asennustulokset voidaan saavuttaa GESIPA FireFoxilla! 202

22 PolyGrip -niittimutterit Alumiini tavallinen Kupukanta M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 Niitin runko D 1 x L Määrä per rasia 7 x A x A 250 Materiaali: AlMg 2.5 M 8 Reikä-Ø: x A Blind rivet nuts Teräs tavallinen Kupukanta Materiaali: Teräs Pinnoite: Sinkitty M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 Niitin runko D 1 x L Määrä per rasia 7 x A x A x A

23 PolyGrip -niittimutterit Ruostumaton teräs A2tavallinen Dome head Materiaali: Ruostumaton teräs A , kiillotettu M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 Niitin runko D 1 x L Määrä per rasia 7 x A x A x A 100 Ruostumaton teräs A4 tavallinen Kupukanta Materiaali: Ruostumaton teräs A4, , kiillotettu M 5 Reikä-Ø: 7.1 M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 Niitin runko D 1 x L Määrä per rasia 7 x A x A x A 100 Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 186 ja 187. Kärkien halkaisijat ovat sivulla

24 PolyGrip -niittimutterit uritetut Uritetut laajan kiinnitysalueen niittimutterit parempaan kiertymättömyyden suojaan pehmeissä materiaaleissa Blind rivet nuts Uudet GESIPA uritetut PolyGrip -niittimutterit tehty M6 ja M8 teräksestä ovat jatkokehitystä hyväksi todistetuista laajan kiinnitysalueen PolyGrip niittimuttereista. Ne yhdistävät laajojen kiinnitysalueiden kattamisen pyältämisellä lisääntyneeksi kiertämisen estämiseksi. Pitkä pitkittäinen pyältäminen varmistaa yhdenmukaiset asennusominaisuudet koko kiinnitysalueelle ja suuren sulkeutuvan kannan. Ihanteellisessa tapauksessa, uritettu PolyGrip -niittimutteri voi korvata jopa 5 erilaista tavallista DIN-kokoa. Tämä säästää käsittely- ja varastointikuluja ja alentaa epäjärjestyksen riskiä työpisteellä. 4 Teräs Tavallinen Kupukanta Materiaali: Teräs Pinnoite: galvanoitu M 6 Reikä-Ø: 9.1 M 8 Reikä-Ø: 11.1 Niitin runko D 1 x L Määrä per rasia 9 x A x A 100! Parhaat asennustulokset voidaan saavuttaa GESIPA FireFoxilla! 205

25 Niittipultit teräs Niittimutterin ja ruuvin yhdistelmä vaihtoehtona tai korvaavana hitsattaville ja painettaville ruuveille Niittimutterin ja ruuvin yhdistelmänä, niittipultit tarjoavat teknisen sekä kustannustehokkaan vaihtoehdon pulttien hitsaamiselle tai muulle moniosaiselle T-malliselle järjestelmälle. Niittimutterilla on kaksi toimintoa. Toisaalta, se liittää ohuita materiaaleja vaikka ne ovat erilaisia. Toisaalta, luotettavalla ja pysyvästi kiinnitetyllä ruuvilla se tarjoaa lisäkiinnityskohdan tai asemointiapua. Eri mitat, materiaalit ja kannan muodot kattavat laajan valikoiman käyttökohteita. Lisänä perusvalikoimaan, käyttökohdespesifit sovellukset ovat mahdollisia. Edut Kaksitoimisuus: Liittää materiaaleja ja tarjoaa lisäkiinnityspisteen (kierteinen piikki) Saavutettavuus vaadittu vain yhdeltä puolelta Suuri kierteen kuormankantokyky Yksinkertainen, siisti ja nopea käsitellä Tilaa säästävä Ei vahinkoa maalatuille pinnoille Ei läön siirtoa, esim. ei mahdollisuutta materiaalin struk turoitumiseen Sopiva hitsauspulttien korjaamiseen Käyttökohteet Seuraavat käyttökohteet ovat erityisen sopivia GESIPA - niittimuttereiden käyttöön: Saavutettavissa yhdeltä sivulta Ohuet kantavat materiaalit kuten levymetalli, muovit, ym. Esi-keskitys vaaditaan Läön siirto, esim. liitettävien materiaalien hitsaaminen ei mahdollista tai sallittua Pinnoitteet eivät saa vahingoittua Tehdessä elektronisesti johtavia liitoksia Hitsauspulttien nopeat korjaukset GESIPA -niittipultit voidaan asentaa ilman mitään ongelmia GESIPA -niittimutterityökaluilla FireBird, GBM 95 ja FireFox käyttäen vastaavia adaptereita niittimutteripulteille (katso työkalun kuvaus). 206

26 Niittipultit teräs Teräs Tavallinen Kupukanta M 4 Reikä-Ø: 6.1 Niitin runko D 1 x L Kierteen ulkonema min. Määrä per rasia 6 x A 200 Materiaali: Teräs, sinkitty M 5 Reikä-Ø: x A 150 M 6 Reikä-Ø: x A 150 M 8 Reikä-Ø: x A 100 Blind rivet nuts Teräs puoli-kuusikulmainen Tavallinen Materiaali: Teräs, sinkitty M 4 Reikä-Ø: SW Niitin runko D 1 x L Kierteen ulkoneman min. Määrä per rasia 6 x A M 5 Reikä-Ø: SW x A 150 M 6 Reikä-Ø: SW x A 100 M 8 Reikä-Ø: SW x A 100 Koko Leikkausvoima N (kp) N Vetovoima (kp) Max. momentti Nm M 4 5,160 (525) 6,030 (614) 3.0 M 5 7,200 (733) 10,800 (1,100) 6.0 M 6 10,800 (1,100) 17,800 (1,812) 13.0 M 8 18,400 (1,873) 27,800 (2,830) 26.0 Arvot on määritelty käyttäen vahvuusluokan 8.8 ruuvia. Muut mitat, erikoispintakäsittelyt tai materiaalit ovat saatavilla pyynnöstä. Varren geometria pyöreä ja uritettu; kaikki materiaalit Koko Kupukanta Kärjen halkaisija Kärjen korkeus M 4 9 0,80 M ,00 M ,50 M ,50 Varren geometria puoli-kuusikulmainen; kaikki materiaalit Koko Kupukanta Kärjen halkaisija Kärjen korkeus M 4 9 0,80 M ,00 M ,50 M ,50 207

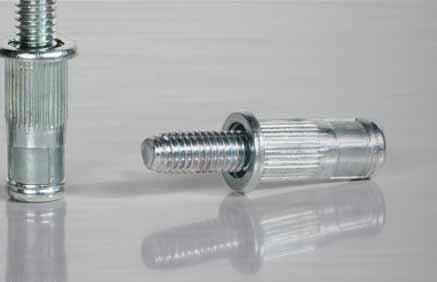

27 PolyGrip -niittipultit uritetut Uritetut laajan kiinnitysalueen niittipultit parempaan kiertymättömyyden suojaan pehmeissä materiaaleissa Uudet GESIPA uritetut PolyGrip -niittipultit tehty M6 ja M8 teräksestä ovat jatkokehitystä hyväksi todistetuista laajan kiinnitysalueen PolyGrip niittimuttereista. Ne yhdistävät laajojen kiinnitysalueiden kattamisen pyältämisellä lisääntyneeksi kiertämisen estämiseksi. Pitkä pitkittäinen pyältäminen varmistaa yhdenmukaiset asennusominaisuudet koko kiinnitysalueelle ja suuren sulkeutuvan kannan. Ihanteellisessa tapauksessa, uritettu PolyGrip -niittipultti voi korvata jopa 5 erilaista tavallista DIN-kokoa. Tämä säästää käsittelyja varastointikuluja ja alentaa epäjärjestyksen riskiä työpisteellä. Teräs Tavallinen Kupukanta Materiaali: Teräs Pinnoite: galvanoitu M 6 Reikä-Ø: SW M 8 Reikä-Ø: SW Niitin runko D 1 x L Kierteen ulkonema min. Määrä per rasia 9 x ,5-6, A x ,5-8, A 50! Parhaat asennustulokset voidaan saavuttaa GESIPA FireFoxilla! 208

28 Niittimutterit letkuliitännällä Erityisesti pneumaattisille muoviletkuille Blind rivet nuts Määrittely: BRN M5x7x26 KK teräs, letkuliitäntä, galvanoitu : Esiporattu reikä ø: Käyttö: Pneumaattisen letkun (ø 4 ) liittäminen käytettäväksi nesteille tai kaasuille Asiakkaan edut: Osien moninaisuuden väheneminen Parempi ulkonäkö (yksi väri) Vähentynyt asennusvaiva Yksinkertaistettu asennusprosessi Käsiksi pääsy komponenttiin yhdeltä puolelta Säästö materiaali- ja asennuskustannuksissa Toimialat: Ilmanvaihto ja ilmastointitekniikka Pneumatiikan varusteet Koteloiden ja säiliöiden rakentaminen Esimerkki: Niittimutteri, jossa muoviletku 209

29 Johdottomat niittimutterityökalut Niittimutterikäsityökalut GBM 10 GBM 20 GBM 30 FireFly Akkukäyttöiset niittimutterityökalut FireBird FireBird Gold Edition FireBird muutossarjalla niittipulteille FireBird Gold Edition muutossarjalla niittipulteille Mikä niittaa mitäkin? Työkalu Käyttövoima H: Käsityökalu B: Akkukäyttöinen työkalu A: Alu/Kupari S: Teräs E: Ruostumaton Teräs Punainen laatikko: Kaikkia materiaaleja (ASE) voidaan niitata. Missä on poikkeuksia, niitattavien materiaalien kirjaimet ovat annettu suoraan laatikossa. Niittimutterit GBM 10 H A GBM 20 H A M3 M4 M5 M6 M8 M10 M12 GBM 30 H AS FireFly H AS A FireBird B AS A FireBird Gold Edition B AS 210

30 Langattomat niittimutterityökalut GESIPA lta Helppo käyttää, kokeiltuja ja testattuja, ja yksinkertaisesti hyviä! 5 Cordless blind rivet nut setting tools 211

31 GBM 10 Käsikäyttöinen niittimutterityökalu yksinkertaisella vedon säädöllä G Työskentelyalue Niittimutterit M3*:sta M6:een alumiini ja M5:een teräs, messinki ja ruostumaton teräs Tekniset tiedot Paino: 600 g Kokonaispituus: 260 Vetopituus: 7 Varusteet Vakio: Kierrekara ja suukappale (vaihtoehtoinen M4 - M6) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Yksinkertainen noston säätö pyälletyn mutterin avulla niittimuttereiden turvallista ja täydellistä asentamista varten Kierrekaran suojaus jousirenkaalla nopeaa työkaluvapaata kierrekaran vaihtamista varten Avausjousi helpottaa käsittelyä Runko korkealaatuista painevalualumiinia Rungon pää tehty taotusta kromi-vanadium-teräksestä Ergonomiset kahvat Mitat :inä 212

32 Niittimutterikäsityökalu BM 10 Kierrekarat ja suukappaleet Tuote Kierrekara M3* Kierrekara M Kierrekara M Kierrekara M Suukappale M3* GBM 10 M GBM 10 M GBM 10 M Cordless blind rivet nut setting tools Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteina Niittimutterilaatikko GBM 10 kierrekaralla ja suukappaleella M5 Sisältää kierrekarat ja suukappaleet M 4 ja M 6, erilaisia niittimutterikokoja M 4:stä M 6:een tehty alumiinista materiaalipaksuudelle 0.25:stä 3 :ään. Sis. 4 niittimutterikokoa: Alumiini M4 x 6 x 11.0 Alumiini M5 x 7 x 11.5 Alumiini M5 x 7 x 13.5 Alumiini M6 x 9 x

33 GBM 20 Käsikäyttöinen niittimutterityökalu suurella vipuvarrella Työskentelyalue Niittimutterit M3*:sta M6:een alumiini ja M5:een teräs, messinki ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 900 g Varusteet Vakio: Kierrekara ja suukappale (valinnainen M4 - M6) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Avausjousi helpottaa käsittelyä Suuri vipuvarren toiminta työskentelyyn minimivaivalla Nopea työkaluvapaa kierrekaran vaihto Nopea istukan asetus nopealle ja yksinkertaiselle kierrekaran kiinni ja pois kiertämiselle Kuori valmistettu teräksestä Varsi valmistettu taotusta teräksestä Muovipäällysteiset kahvat Kierrekarat ja suukappaleet Tuote Kierrekara M3* Kierrekara M Kierrekara M Kierrekara M Suukappale M3* GBM 20 M GBM 20 M Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteena GBM 20 M

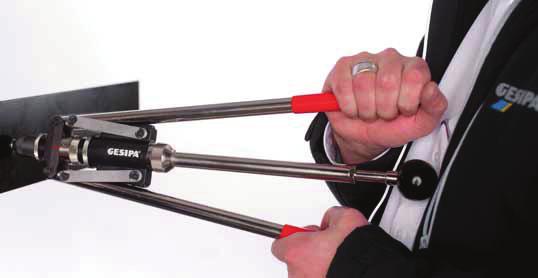

34 GBM 30 Niittimutterikäsityökalu nopealla istukkayksiköllä Työskentelyalue Niittimutterit M3*:sta M10:een alumiini ja teräs ja M8:aan ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.8 kg Varusteet Vakio: Kierrekara ja suukappale (valinnainen M5 - M10) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Nopea istukan asetus nopealle ja yksinkertaiselle kierrekaran kiinni ja pois kiertämiselle Suotuisa voimansiirtosuhde pienten voimien käyttökohteille kun asennetaan suurempia niittimuttereita Yksinkertainen noston asetus nostoskaalan kautta turvallista ja täydellistä niittimuttereiden asentamista varten Nopea työkaluvapaa kierrekaran vaihto Kuori ja ristilaakerointi valmistettu taotusta teräksestä Vipuvarret valmistettu galvanoidusta teräsputkesta Muovipäällystetyt kahvat Cordless blind rivet nut setting tools 5 Tuote Kierrekara M3* Kierrekara M4* Kierrekara M Kierrekara M Kierrekara M Kierrekara M GBM 30 M GBM 30 M GBM 30 M GBM 30 M Suukappale M3* Suukappale M4* Suukappale M Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteena 215

35 FireFly Voimaa ja järkeä niittimuttereiden asentamiseen Älykäs käsittely GESIPA -käsiniittaustyökalu Flipper in hyväksi todistettu toimintaperiaate säästää jopa 40% käsivoimaa asennettaessa niittimuttereita Erikoinen vipumuotoilu sekä räikkämekanismi pienentävät käsivoiman tarvetta Suukappaleen ja kierrekaran vaihto Kokonaisvetopituus on 9 uuden sukupolven multigrip-niittimuttereiden kuten uusien GESIPA PolyGrip -niittimuttereiden asentamiseen Työkaluvapaa vetopituuden ja kierrekarojen pituuksien asetus mahdollistaa eri pituisten niittimuttereiden yksinkertaisen asentamisen Työskentelyalue Niittimutterit M3:sta M6:een alumiini sekä M3:sta M5:een teräs Tekniset tiedot Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: Paino: g Mitat :inä 216

36 FireFly Varusteet FireFly laatikko Varustettu M5 suukappaleella ja kierrekaralla muovisessa kantolaukussa, kahdella minipakkauksella alumiininiittimuttereita M4 ja M5 sekä suukappaleella ja kierrekaralla M4, käyttöohjeilla ja vetopituuden säätöohjeella Täyttö-minipakkaukset niittimuttereille Jälkiasennussarja niittipulteille M4 x 6 x M5 x 7 x BRN kierteen ulkonema min. max.* M M M * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteiden ulkonemille > 22. Cordless blind rivet nut setting tools Kierrekarat ja suukappaleet Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Suukappale M Suukappale M Suukappale M Suukappale M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Kierrekara 1/4-20 UNC Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNC Suukappaletta UNC voidaan käyttää kierrekaroille UNC ja UNF 5 Suukappale 1/4-20 UNC FireFly pahvilaatikossa Varustettu suukappaleella ja kierrekaralla, käyttöohjeilla ja vetotaulukolla Tuote FireFly M5 pahvilaatikossa FireFly M3 pahvilaatikossa FireFly M4 pahvilaatikossa FireFly M6 pahvilaatikossa FireFly 6-32 UNC pahvilaatikossa FireFly 8-32 pahvilaatikossa FireFly UNC pahvilaatikossa FireFly UNF pahvilaatikossa FireFly 1/4-20 UNC pahvilaatikossa

37 FireBird Hyväksi todistettu niittimutterityökalu Li-Ion-energialla FireBird akulla 14.4 V / 1.3 Ah ja laturilla, metallisessa kantolaukussa more than YEARS FireBird FireBird kahdella akulla 14.4 V / 1.3 Ah ja laturilla, metallisessa kantolaukussa i Korkea suorituskyky 14.4 voltin ladattava energia joustavaan, kaapelivapaaseen käyttöön työmailla ja teollisessa tuotannossa Turvallisuus ensin Niittimutterin paikalleen kiertäminen alennetulla momentilla ja automaattisella poiskytkennällä Asennusprosessin liipaisu selvästi erotettu paikalleenkiertämistoiminnosta Automaattinen poiskiertämistoiminto asennusprosessin päättymisen jälkeen Poiskiertäminen suurella momentilla Tukeva, kompakti ja tärinänkestävä työkalun kuori Ergonomia Rasittamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen otteen ansiosta Helppo vetopituuden säätö Li-Ion-energialla Akku 1.3 Ah:lla (vakio) tai 2.6 Ah:lla lisävarusteena Ei muisti-ilmiötä Suuri energian tuotto korkean jännitteen ansiosta Alhainen paino mahdollistaa ääriäisen helpon ja nopean toiminnan Ääriäisen alhainen akun itsepurkautuminen Uusi akun muoto mahdollistaa työkalun varastoinnin akulla seisten Nopea Yksinkertainen ja turvallinen niittimuttereiden kiertäminen Tasainen asennusnopeus Automaattinen vaihto asettamisesta kiertämiseen Nopea ja yksinkertainen vaihtojärjestelmä kierrekaroille Monipuolinen M10 alumiininiittimutterit ja M8 asti teräs ja M6 asti ruostumaton teräs 218

38 FireBird Akkukäyttöinen niittimutterityökalu 14,4 voltin Li-Ion-akulla Työskentelyalue Niittimutterit M10 asti alumiini, M8 asti teräs ja M6 asti ruostumaton teräs Tekniset tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: Varusteet 2.1 kg sis. akun 13,000 N Tasavirtamoottori 5.5 Kierrekara ja suukappale M6 (työskentelyasennossa), 1 kuusikulmainen kiintoavain Kierrekara ja suukappale M4 ja M5 (laukussa), 1 tupla-avoinpäätyinen kiintoavain SW 24/27 Kapasiteetti per akun lataus/kierrekarat ja suukappaleet Niittimutterin sisäkierre Materiaali * Saatavilla lisävarusteena n. kpl / akun lataus M3 Alu 480 M3 Suukappale Teräs/Ruostumaton teräs 440 M4 Alu 420 M4 Teräs/Ruostumaton teräs 380 M5 Alu 380 M5 Teräs/Ruostumaton teräs 320 M6 Alu 320 M6 Teräs/Ruostumaton teräs 240 M8 Alu 270 M8 Teräs 140 Kierrekara * * * * M10 Alu * * Cordless blind rivet nut setting tools Laturi 14.4 V Li-Ion Mitat :inä Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V tasavirta minuuttia (riippuen akusta) 0.6 kg Muutossarja niittipulteille BRN kierteen ulkonema min. max.* M M M M * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteiden ulkonemille > 22. Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0,5 kg saatavilla lisävarusteena 219

39 FireBird Gold Edition Hyväksi todistettu niittimutterityökalu vielä vahvempana suurealla asennusvoimalla FireBird Gold Edition akulla 14.4 V / 2.6 Ah ja laturilla, metallisessa kantolaukussa FireBird Gold Edition kahdella akulla 14.4 V / 2.6 Ah ja laturilla, metallisessa kantolaukussa Korkea suorituskyky FireBird joustavaan ja kaapelivapaaseen käyttöön työmailla ja teolliseen tuotantoon on nyt saatavilla vielä vahvempana. FireBird Gold Edition asentaa niittimuttereita M8 asti kaikkia materiaaleja ja M10 alumiini ja teräs N vetovoimalla. Turvallisuus ensin Niittimutterin paikalleen kiertäminen alennetulla momentilla ja automaattisella poiskytkennällä Asennusprosessin liipaisu selvästi erotettu paikalleen kiertämis -toiminnosta Automaattinen pois kiertämis toiminto asennusprosessin päättymisen jälkeen Pois kiertäminen suurella momentilla Tukeva, kompakti ja tärinänkestävä työkalun kuori Ergonomia Rasittamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen otteen ansiosta Helppo vetopituuden säätö Li-Ion-energialla Akku 2.6 Ah:lla Ei muisti-ilmiötä Suuri energian tuotto korkean jännitteen ansiosta Alhainen paino mahdollistaa ääriäisen helpon ja nopean toiminnan Ääriäisen alhainen akun itsepurkautuminen Uusi akun muoto mahdollistaa työkalun varastoinnin akulla seisten Nopea Yksinkertainen ja turvallinen niittimuttereiden asennus Tasainen asennusnopeus Automaattinen vaihto asettamisesta kiertämiseen Nopea ja yksinkertainen vaihtojärjestelmä kierrekaroille 220

40 FireBird Gold Edition Akkukäyttöinen niittimutterityökalu 18 kn vetovoimalla Työskentelyalue Niittimutterit M10 asti teräs ja M8 asti kaikki materiaalit. Tekniset tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: Varusteet 2.2 kg akulla 18,000 N Tasavirtamoottori 5.5 Kierrekara ja suukappale M10 (työskentelyasennossa), 1 kuusikulmainen kiintoavain Kierrekara ja suukappale M6 ja M8 1 tupla-avoinpäätyinen kiintoavain SW 24/27 Kapasiteetti per akun lataus/ Kierrekarat ja suukappaleet Niittimutterin sisäkierre Materiaali n. kpl / akun lataus M3 Alu 850 M3 Suukappale Teräs/Ruostumaton teräs 800 M4 Alu 800 M4 Teräs/Ruostumaton teräs 700 M5 Alu 700 M5 Teräs/Ruostumaton teräs 650 M6 Alu 650 M6 Teräs/Ruostumaton teräs 440 M8 Alu 570 M8 Teräs 260 Kierrekara * * * * * * M10 Alu * Saatavilla lisävarusteena Cordless blind rivet nut setting tools. 5 Laturi 14.4 V Li-Ion Mitat :inä Muutossarja niittipulteille Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V tasavirta minuuttia (riippuen akusta) 0.6 kg BRN kierteen ulkonema min. max.* M M M M * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteiden ulkonemille > 22. Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg saatavilla lisävarusteena 221

41 FireBird niittipulttimuutossarjalla Niittipulttimuutossarja mahdollistaa FireBird in käytön M4- ja M8-niittipulttien asentamiseen. * Työkalu toimitetaan ilman kierrekaroja ja suukappaleita. Tilaathan vastaavan muutossarjan. Perus FireBird -malli ilman kierrekaroja ja suukappaleita 14.4 V / 1.3 Ah pikavaihtoakulla ja laturilla, kantolaukussa Laturi 14.4 V Li-Ion Muutossarja niittipulteille BRN kierteen ulkonema min. max.* M M M M Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V tasavirta minuuttia (riippuen akusta) 0.6 kg * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteen ulkonemille > 22. Akku 14.4 V/1.3 Ah (Li-Ion) Tekniset tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: 2.1 kg akulla 13,000 N Tasavirtamoottori Paino: 0.35 kg Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg saatavilla lisävarusteena 222

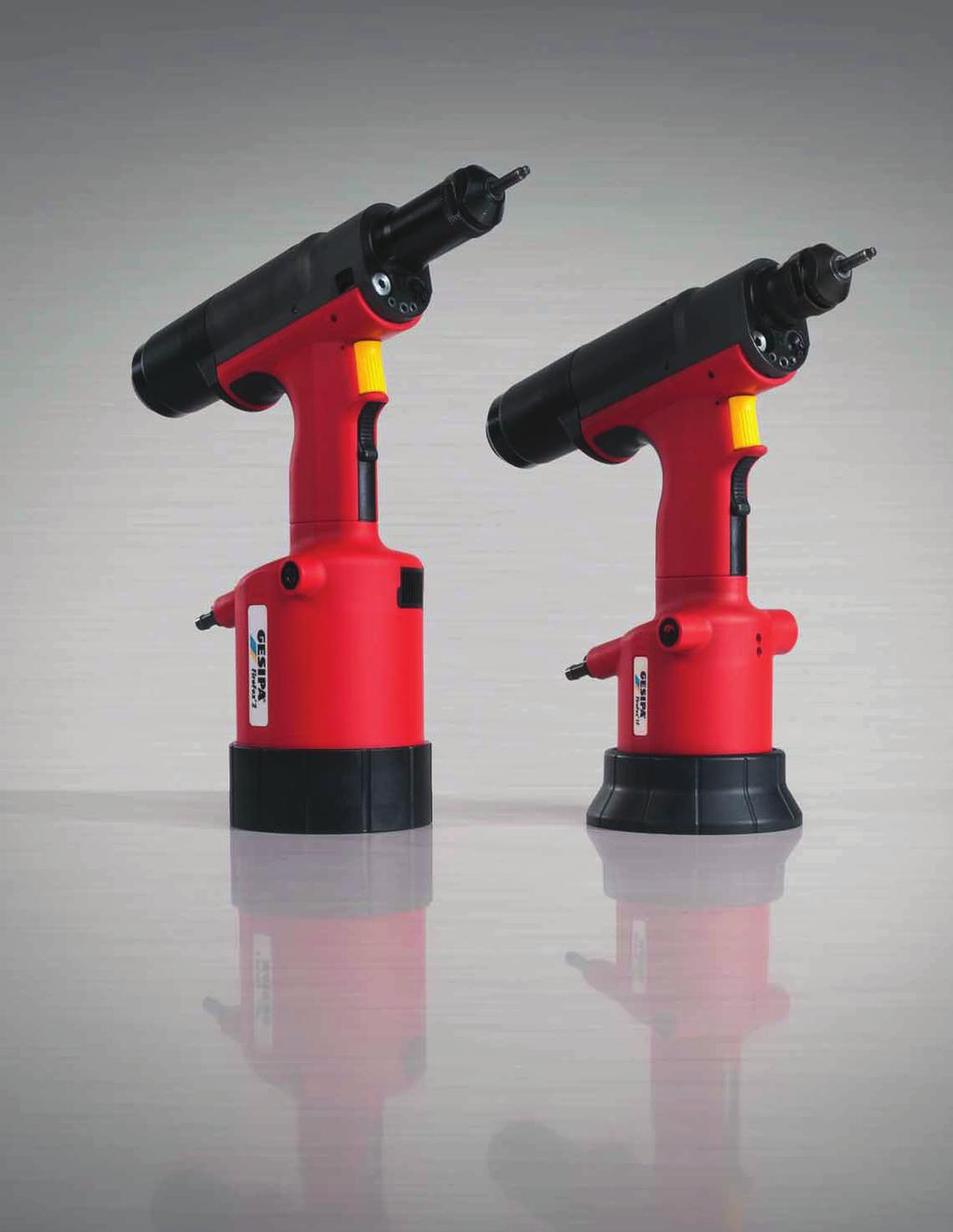

42 FireBird Gold Edition niittipulttimuutossarjalla Niittipulttimuutossarja mahdollistaa FireBird Gold Editionin käytön M4- ja M8- niittipulttien asentamiseen. * Työkalu toimitetaan ilman kierrekaroja ja suukappaleita. Tilaathan vastaavan muutossarjan. Perus FireBird Gold Edition -malli ilman kierrekaroja ja suukappaleita 14.4 V / 1.3 Ah pikavaihtoakulla ja laturilla, kantolaukussa Cordless blind rivet nut setting tools Laturi 14.4 V Li-Ion 5 Muutossarja niittipulteille BRN kierteen ulkonema min. max.* M M M M * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteen ulkonemille > Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: Akku 14.4 V/2.6 Ah (Li-Ion) 230 V / 50 Hz 14.4 V tasavirta minuuttia (riippuen akusta) 0.6 kg Teknisest tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: 2.2 kg akulla 18,000 N Tasavirtamoottori 5.5 Paino: 0.5 kg saatavilla lisävarusteena 223

43 Hydro-pneumaattiset niittimutterityökalut Hydro-pneumaattiset niittimutterityökalut FireFox 1 F FireFox 2 F asennusvoimalla FireFox 2 FireFox 2 F L FireFox 1 F niittipulttimuutossarjalla FireFox 2 niittipulttimuutossarjalla FireFox 1 F Axial eco FireFox 2 F Axial eco FireFox 2 F Axial eco kosketuspaineen seurannalla ja laskuritunnistimella FireFox 2 C FireRex GBM 95 Mikä niittaa mitäkin? Työkalu Käyttövoima Niittimutterit M3 M4 M5 M6 M8 M10 M12 FireFox 1F P AS FireFox 2 P A S FireFox 2 F P AS FireFox 2 F L P A S FireRex P A S GBM 95 P P: Hydro-pneumaattinen työkalu A: Alu/Kupari S: Teräs E: Ruostumaton Teräs Punainen laatikko: Kaikkia materiaaleja (ASE) voidaan niitata. Kun on poikkeuksia, niitattavan materiaalin kirjaimet ovat suoraan laatikossa. 224

44 Teknologinen johtajuus, kokemus ja sisäinen tuotanto Hydro-pneumaattinen niittimutterityökalu GESIPA :lta 6 Pneumatic blind rivet nut setting tools 225

45 FireFox 1 F FireFox 1 F Hydropneumaattinen niittimutterityökalu M3-M6:lle FireFox in helpompikäsittelyinen pikkuveli on kehitetty sopimaan vielä pieneille niittimuttereille asennettavaksi optimaalisesti ja vahingoittamatta liitettäviä materiaaleja. FireFox 1 F on kontrolloitu ainoastaan säätämällä asennustehoa. Niittimutterin kierre on täydellisesti suojattu ja niittimutteri on ankkuroitu varmistaen liitettävässä materiaalissa. Modulaarisen järjestelmän ansiosta FireFox 1 F:llä on sama GESIPA -työkalujen ergonominen muotoilu, vähän uuvuttava toiminta ja tuttu luotettavuus kun sen isoveljellä. Tasapaino on optimoitu käyttämällä uudenlaista kumipohjaa. i UUTTA Nopea voiman asetus uutta värikoodausta käyttäen. Työskentelyalue Niittimutterit M3:sta M6:een kaikki materiaalit, lukuunottamatta M6 ruostumaton teräs. Tekniset tiedot Paino: 1.96 kg Maksimi vetopituus: n. 7.5 Säädettävä vetovoima: jopa n. 10,5 kn 5 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 1-2 ltr. per asennusprosessi (riippuen mutterikoosta) Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Kuminen pohja Pika-asennusohje Mitat :inä 226

46 FireFox 1 F hydro-pneumaattinen niittimutterityökalu M3-M6:lle Varusteet Kierrekara ja suukappale valinnainenm3:sta M6:een. Lisävarusteet Adapteri* sylinteriruuvien kuusikulmaisella kannalla käyttöön DIN EN ISO 4762 kierrekaralla M4:stä M6:een Adapteri niittipulttien asentamiseen, M4:stä M6:een Suukappaleet ja kierrekarat brittiläisillä tai USmitoilla * Sama adapteri kuin FireFox 2:lle FireFox 1 F M FireFox 1 F M FireFox 1 F M FireFox 1 F M Kierrekarat Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Pneumatic blind rivet nut setting tools Suukappaleet Tuote Suukappale M Suukappale M Suukappale M Suukappale M Tuote Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNF

47 FireFox 2 F Hydro-pneumaattinen niittimutterityökalu yksinkertaisella asennusvoiman säädöllä FireFox 2 F käytännöllisellä asennusvoiman säädöllä asettaa standardit niittimuttereiden asentamiselle. Jatkuva asennusvoiman säätö on tarvittu erityisesti niittimuttereille samaa kokoa tai vaihtelevaa pituutta (esim. M6 x 15.5 tai M6 x 18) jotka ovat tehty sopimaan eri materiaalin paksuuksille ja suojaamaan liitettävän materiaalin kuten myös kierteen, varmistaen turvallisen niittimutterin ankkuroinnin samalla tarjoten korkean luokan prosessin luotettavuuden. Työskentelyalue Asentaa niittimuttereita M3:sta M10:een kaikki materiaalit sekä M12 alumiini ja teräs. Tekniset tiedot Paino: 2.4 kg Säädettävä vetopituus,max: 10 Säädettävä vetovoima, max: 18.5 kn 5 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2-4 ltr. per mutteri (riippuen mutterikoosta) Nopealla ja tarkalla asennusvoiman säädöllä yhdeltä sivulta näkyvällä värikoodauksella. Etu Nopea ja tarkka asennusvoiman säätö värikoodatulla asetusrenkaalla Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Pika-asennusohje Mitat :inä 228

48 FireFox 2 F hydro-pneumaattinen niittimutterityökalu yksinkertaisella asennusvoiman säädöllä Varusteet Kierrekara ja suukappale valittavissa M3:sta M12:aan Lisävarusteet Adapteri* sylinteriruuvien kuusikulmaisella kannalla käyttöön DIN EN ISO 4762 kierrekaralla M4:stä M8:aan Adapteri niittipulttien asentamiseen, M4:stä M8:aan Adapteri puristusmuttereiden asentamiseen M4:sta M8:aan Suukappaleet ja kierrekarat brittiläisillä tai US-mitoilla Täydellinen kierrekara- ja suukappalesarja * Sama adapteri kuin FireFox 1 F:lle FireFox 2 F M FireFox 2 F M FireFox 2 F M FireFox 2 F M FireFox 2 F M FireFox 2 F M FireFox 2 F M Kierrekarat Tuote Kierrekara M Kierrekara M Kierrekaral M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Kierrekara 1/4-20 UNC Kierrekara 5/16-18 UNC Kierrekara 3/8-16 UNC Pneumatic blind rivet nut setting tools 6 Suukappaleet Tuote Tuote Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNF Suukappale 1/4-20 UNC Suukappale 5/16-18 UNC Suukappale 3/8-16 UNC

49 FireFox 2 F Ainutlaatuinen hydro-pneumaattinen niittimutterityökalu Suurin osa niittimutterityökaluista on vetokontrolloituja ja vain muutamat ovat asennusvoimakontrolloituja. FireFox 2 F GESIPA :lta niittimutteriasennuslaitteiden uutta sukupolvea: yksinkertaisesti, nopeasti ja turvallisesti. Milloin asennusvoiman säätöä käytetään? Saman kokoinen eri pituinen (esim. M6 x 15.5 tai M6 x 18) pitäisi asentaa muuttuvaan materiaalipaksuuteen käyttäen samaa asennusvoimaa. FireF Innovatiivinen Asentaa niittimuttereita vetovoiman säädöllä Tämä tarkoittaa, että työkalu lopettaa niittimutterin vetämisen kun ennalta asetettu vetovoiman raja-arvo on saavutettu. Uudelleensäätämistä ei tarvita asennettaessa niittimutteria erilaiseen materiaalin paksuuteen tai kun käytetään eri pituisia niittimuttereita. Vetovoiman kontrollointi ehkäisee materiaalin, joka ei voi olla ylikuormitettu liian korkealla asennuspaineella vahingoittumista, suojaten niittimutterin kierrettä. Bonuksena, myös kierrekarojen käyttöikä pitenee. Nopea ja tarkka voiman asetus värikoodatulla asetusrenkaalla. Haluttu vetovoima valitaan kuusiokoloavaimella suoraan työkalussa. 230

50 FireFox 2 F Ainutlaatuinen hydro-pneumaattinen niittimutterityökalu ox 2F Lisäksi, sen erinomainen 10 vetopituus on ihanteellisesti Yksinkertainen Helppotoiminen automaattisella kiertämistoiminnolla Kiertämistoiminto alkaa automaattisesti kun niittimutteri on kevyesti painettu kierrekaran päähän. Tämä estää kaksiliipaisimillisten hankalaa tuplatoimintaa. Sen jälkeen, kun niittimutteri on asetettu asennusreikäänsä, paina liipaisinta ja pidä se painettuna kunnes asennussykli on täysin suoritettu, niittimutteri kierretty pois ja työkalu on valmis seuraavaa niittausta varten. Se ei voisi olla helpompaa! Monipuolinen Asentaa niittimuttereita M3:stä M12:aan, myös niitä, joilla on laajennetty kiinnitysalue Laaja valikoima sopivia kierteen kokoja tarjoaa FireFox 2:lle laajan valinnanvaran toimintoja. Vetovoiman manuaalinen valinta tekee sen sopivaksi teollisuuden käyttökohteisiin, jossa useampi materiaalin paksuus tarvitsee kattaa, joka normaalisti vaatisi useaan työkalun käyttöä. sopiva uuden sukupolven laajan kiinnitysalueen niittimuttereille, kuten GESIPA -PolyGrip -tuotteille. Nopea Erittäin nopea työskentelysykli Suurta huolellisuutta on käytetty lyhentämään jokaista asennussyklin vaihetta absoluuttiseen minimiinsä: Vetosekvenssi ja seuraava automaattinen poiskiertäminen tapahtuvat henkeäsalpaavan nopeasti ja vaativat ainoastaan yhden liipaisimenkäytön. Pneumatic blind rivet nut setting tools 6 231

51 FireFox 2 Hydropneumaattinen niittimutterityökalu veto- tai asennusvoimaohjattu FireFox 2:a voidaan valinnaisesti hallita vetopituudella tai vetovoiman asetuksella. Erityisesti jälkiäinen suojaa liitettävää materiaalia sekä kierrettä, varmistaen turvallisen niittimutterin ankkuroinnin tarjoten samanaikaisesti korkeatasoisen prosessin luotettavuuden. Valinta veto- tai asennusvoimakontrollin välillä riippuu niittimutterin pituudesta ja materiaalin paksuudesta. Asennusvoima täytyy säätää saman ja eri pituisille niittimutterikoille eri materiaalin paksuuksille. Jos sama niittimutterin koko ja pituus ovat aina asennettu samalle materiaalin paksuudelle, on mahdollista käyttää vakiota asennusvetoa. (1) Edut Nopea ja tarkka asennusvoiman säätö värikoodatulla asetusrenkaalla (1) Uusi vetoskaala on nopea ja helppo asettaa jopa huonoissa valaistusolosuhteissa Maksimi veto on selvästi tunnistettavissa sinisellä renkaalla vetoskaalassa (2) Kuristusläppä: Automaattinen kuristus vielä nopeaille ja suojaaveille asennuksille alkaen M3 niittimuttereista PTFE (Teflon ) tiiviste. PTFE-tiiviste ja optimoidut ohjausreiät parantavat liukuventtiilin huoltoväliä (2) Työskentelyalue Asentaa niittimuttereita M3:sta M10:een kaikkia materiaaleja sekä M12 alumiini ja teräs. Tekniset tiedot Paino: 2.4 kg Säädettävä vetopituus,max: 10 Säädettävä vetovoima, max: 18.5 kn 5 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2-4 ltr. per niittimutteri (riippuen mutterikoosta) Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Pika-asennusopas Mitat :inä 232

52 FireFox 2 Hydro-pneumaattinen niittimutterityökalu veto- tai asennusohjattu Varusteet Kierrekara ja suukappale valittavissa M3:sta M12:aan Lisävarusteet Adapteri sylinteriruuvien kuusikulmaisella kannalla käyttöön DIN EN ISO 4762 kierrekaralla M4:stä M8:aan Adapteri niittipulttien asentamiseen, M4:stä M8:aan Adapteri puristusmuttereiden asentamiseen M4:sta M8:aan Suukappaleet ja kierrekarat brittiläisillä tai US-mitoilla Täydelliset kierrekara- ja suukappalesarjat * Sama adapteri kuin FireFox 1 F:lle FireFox 2 M FireFox 2 M FireFox 2 M FireFox 2 M FireFox 2 M FireFox 2 M FireFox 2 M Kierrekarat Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Kierrekara 1/4-20 UNC Kierrekara 5/16-18 UNC Kierrekara 3/8-16 UNC Pneumatic blind rivet nut setting tools 6 Suukappaleet Tuote Tuote Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNF Suukappale 1/4-20 UNC Suukappale 5/16-18 UNC Suukappale 3/8-16 UNC

53 FireFox 2 F L Hydro-pneumaattinen niittimutterityökalu vasenkätisellä kierteellä FireFox 2 F:n versiona, FireFox 2 F L on erityisesti suunniteltu asentamaan niittimuttereita, joilla on vasenkätinen kierre. Työskentelyalue M3-M10 niittimutterit kaikki materiaalit ja M12 alumiini ja teräs Tekniset tiedot Paino: 2.4 kg Säädettävä vetopituus, max: 10 Säädettävä vetovoima, max: 18.5 kn 5 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2 to 4 ltr. per sykli (riippuen mutterikoosta) Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Mitat :inä 234

54 FireFox 2 F L Hydro-pneumaattinen niittimutterityökalu vasenkätisellä kierteellä Varusteet Kierrekara ja suukappale valittavissa M3:sta M12:aan Lisävarusteet Adapteri sylinteriruuvien kuusikulmaisella kannalla käyttöön DIN EN ISO 4762 kierrekaralla M4:stä M8:aan Adapteri niittipulttien asentamiseen, M4:stä M8:aan Adapteri puristusmuttereiden asentamiseen M4:sta M8:aan Suukappaleet ja kierrekarat brittiläisillä tai US-mitoilla Täydelliset kierrekara- ja suukappalesarjat FireFox 2 F L M FireFox 2 F L M FireFox 2 F L M FireFox 2 F L M FireFox 2 F L M FireFox 2 F L M FireFox 2 F L M Kierrekarat Kuvaus Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Pneumatic blind rivet nut setting tools 6 Suukappaleet Kuvaus Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M

55 FireFox 1 F muutossarjalla niittipulteille Niittipulttimuutossarjat mahdollistavat FireFox 1 F:n käytön M4- ja M6-niittipulttien asentamiseen. * Työkalu toimitetaan ilman kierrekaroja ja suukappaleita. Tilaathan vastaavan muutossarjan. Perus FireFox 1 F malli Tuote BRN kierteen ulkonema min. max.* M M M * Vastaavasti pidennettyä suukappaletta täytyy käyttää kierteen ulkonemille > 22. Suukappale muutossarjalle Kuvaus Sisäosat muutossarjalle Suukappale M Suukappale M Suukappale M Kuvaus Sisäosa M Sisäosa M Sisäosa M Työskentelyalue Asentaa niittipultteja M4:stä M6:een. Tekniset tiedot Paino: 1.96 kg Maksimi vetopituus: n. 7.5 Säädettävä vetovoima: n. 10,5 kn asti 5 barilla Käyttöilmanpaine: 5-7 baria Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 1-2 ltr. per asennusprosessi (riippuen mutterikoosta) Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Kuminen pohja Pika-asennusopas 236

56 FireFox 2 muutossarjalla niittipulteille Niittipulttimuutossarjat mahdollistavat FireFox 2:n käytön M4- ja M8- niittipulttien asentamiseen. * Työkalu toimitetaan ilman kierrekaroja ja suukappaleita. Tilaathan vastaavan muutossarjan. Perus FireFox 2 malli Tuote BRN kierteen ulkonema min. max.* M M M M * Vastaavasti pidennettyä suukappaletta täytyy käyttää kierteen ulkonemille > 22. Työskentelyalue Asentaa niittipultteja M4:stä M8:aan. Pneumatic blind rivet nut setting tools 6 Suukappale muutossarjalle Kuvaus Suukappale M Suukappale M Suukappale M Suukappale M Sisäosat muutossarjalle Kuvaus Sisäosa M Sisäosa M Sisäosa M Sisäosa M Tekniset tiedot Paino: 2.4 kg Säädettävä vetopituus: n. 10 Säädettävä vetovoima: 18.5 kn asti 5 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2-4 ltr. per niittimutteri (riippuen mutterikoosta) Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Pika-asennusopas 237

57 FireFox 1 F Axial eco Hydropneumaattinen niittimutterityökalu pystysuoraan työskentelyyn FireFox 1 F Axial eco on ihanteellisesti sopiva integoitavaksi tuotantojärjestelmiin ja helpottaa joustavia ja ergonomisesti tehokkaita manuaalisia työskentelymenetelmiä käyttökohteissa, joihin on rajoitettu pääsy ja siksi vaativat niittausta yläpuolelta. Edut Kustannustehokas aloitusmalli Ihanteellisesti sopiva asentamiseen asennuskopeissa, kiintokalusteissa tai puoliautomaattisilla työasemilla Kätevä niittimuttereiden asentamiseen paikoissa, joissa vaaditaan pystysuoraa niittaustoimintoa Voidaan ripustaa keventimeen Työskentelyalue Asentaa niittimuttereita M3:sta M6:een kaikkia materiaaleja lukuunottamatta M6 ruostumaton teräs. Mitat :inä Tekniset tiedot Paino: 2.8 kg Maksimi vetopituus n. 7.5 Maksimi vetovoima, säädettävä: n. 10,5 kn 5 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: max. 2 l per asennus (riippuen mutterin koosta) Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä oil 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Pika-asennusohje 238

58 FireFox 1 F Axial eco Hydropneumaattinen niittimutterityökalu pystysuoraan käyttöön Varusteet Kierrekara ja suukappale valinnainen M3:sta M6:een. Lisävarusteet Adapteri sylinteriruuvien kuusikulmaisella kannalla käyttöön DIN EN ISO 4762 kierrekaralla M4:sta M6:een Adapteri niittipulttien asentamiseen, M4:sta M6:een Suukappaleet ja kierrekarat brittiläisillä tai US-mitoilla FireFox 1 F Axial eco M FireFox 1 F Axial eco M FireFox 1 F Axial eco M FireFox 1 F Axial eco M Kierrekarat Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Pneumatic blind rivet nut setting tools Suukappaleet Tuote Tuote Suukappale M Suukappale M Suukappale M Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNF Suukappale M

59 FireFox 2 F Axial eco Hydro-pneumaattinen niittimutterityökalu pystysuoraan käyttöön FireFox Axial eco on ihanteellinen integoitavaksi tuotantojärjestelmiin ja se helpottaa joustavia ja ergonomisesti tehokkaita manuaalisia työskentelymenetelmiä käyttökohteissa, joihin on rajoitettu pääsy ja jotka tarvitsee niitata yläpuolelta. Työskentelyalue Asentaa niittimuttereita M3:sta M12:aan kaikkia materiaaleja lukuunottamatta M12 ruostumatonta terästä.. Tekniset tiedot Paino: Max. vetopituus: Käyttövoima: Asennusvoima: 3.3 kg 10 Pneumaattinen moottori 18.5 kn 5 barilla Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Pika-asennusopas Edut Kustannustehokas aloitusmalli Ihanteellisesti sopiva asentamiseen kokoonpanoasemissa, kiintokalusteissa tai puoliautomaattisissa työasemissa Kätevä paikoissa, jotka tarvitsevat pystysuoraa niittaustoimintaa Voidaan liittää keventimeen Mitat :inä 240

60 FireFox 2 F Axial eco Hydropneumaattinen pystysuorasti toimiva niittimutterityökalu Varusteet M3:sta M12:aan kierrekara ja suukappale Lisävarusteet Adapteri sylinteriruuvien kuusikulmaisella kannalla käyttöön DIN EN ISO 4762 kierrekaralla M4:stä M8:aan Adapteri niittipulttien asentamiseen, M4:stä M8:aan Suukappaleet ja kierrekarat brittiläisillä tai US-mitoilla Täydelliset kierrekara- ja suukappalesarjat FireFox 2 F Axial eco M FireFox 2 F Axial eco M FireFox 2 F Axial eco M FireFox 2 F Axial eco M FireFox 2 F Axial eco M FireFox 2 F Axial eco M FireFox 2 F Axial eco M Kierrekarat Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Kierrekara 1/4-20 UNC Kierrekara 5/16-18 UNC Kierrekara 3/8-16 UNC Pneumatic blind rivet nut setting tools 6 Suukappaleet Tuote Tuote Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNF Suukappale 1/4-20 UNC Suukappale 5/16-18 UNC Suukappale 3/8-16 UNC Suukappale M

61 FireFox 2 F Axial eco kosketuspaineen seurannalla ja laskuritunnistimella Kosketuspaineen seurannalla ja laskuritunnistimella - kolmena versiona Tämä työkalu perustuu kokeiltuun ja testattuun FireFox 2 F Axial ecoon. Kolme versiota on saatavilla: kosketuspaineen seurannalla, laskuritoiminnolla tai kosketuspaineen seurannalla ja laskuritoiminnolla. Laskuritoiminto on toteutettu analogisella öljynpaineentunnistimella ja kosketuspaineen seuranta säädettävällä jousimekanismilla. Analogisen öljynpaineentunnistimen käyttö mahdollistaa asennusprosessille kelpaavan öljynpaineen pysymisen raja-arvon yläpuolella ohjelmoitavalla logiikkaohjaimella (PLC), joka ei ole vakio-osa. Versio kosketuspaineen seurannalla ja laskuriyksiköllä Konsultaatio, hinta ja toimitusaika pyynnöstä. Edut Edullinen aloitusmalli prosessin seurannalle Ihanteellinen asentamiseen kokoonpanoasemissa, kiintokalusteissa ja puoliautomaattissa työasemissa Kätevä niittimutterien asentamiseen paikoissa, jotka vaativat pystysuoraa niittaustoimintoa Voidaan liittää keventimeen Työskentelyalue Asentaa niittimuttereita M3:sta M12:aan kaikkia materiaaleja lukuunottamatta M12 ruostumaton teräs. Tekniset tiedot Paino: Maksimi vetopituus: Käyttövoima: Asennusvoima: 3.3 kg 10 Pneumaattinen moottori 18.5 kn 5 barilla 242

62 FireFox 2 C FireFox 2 C Asennusprosessin seurannalla Tämä työkalu perustuu todistettuun TAURUS C -malliin. Tässä asennusprosessi on analysoitu integroidun veto- ja voima-antureita käyttävän elektroniikan kautta. Käyttäjä voi määritellä OK-ikkunan erikoisohjelmiston avulla. Värillinen LED työkalussa näyttää asennusprosessin seurannan tuloksen, joka voidaan myös tallentaa ja käsitellä datayhteyden kautta. Pneumatic blind rivet nut setting tools Käyttökohteet FireFox C mahdollistaa asennusprosessin tarkistamisen ja dokumentoinnin turvallisuuskomponenttien osien sarjatuotannossa, kuten myös automaattisissa asennusprosesseissa. Neuvonta ja toimitusaika pyynnöstä 6 Edut Korkea prosessin turvallisuus Jokaisen yksittäisen asennusprosessin dokumentointi Väheän hylkytavaraa, koska virheet voidaan välittömästi tunnistaa 243

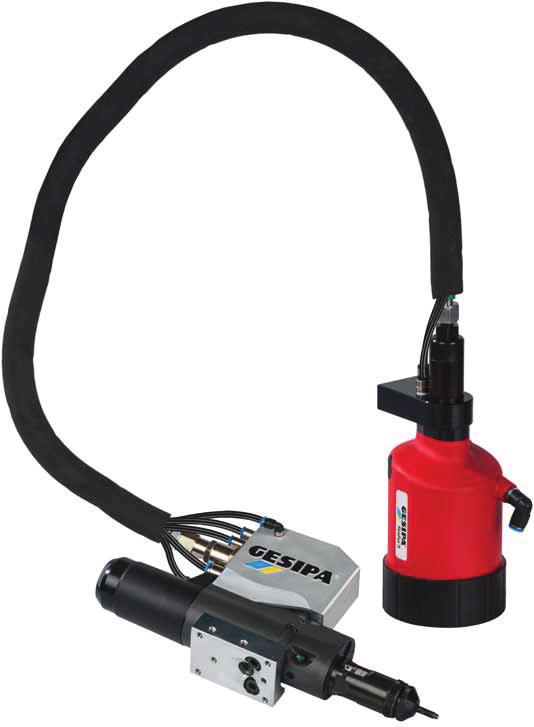

63 Hydropneumaattinen niittimutterityökalu ulkoisella painesäiliöllä suurempaan joustavuuteen Kokeillun ja testatun FireFox 2 :n jatkokehityksenä, FireRex on kykenevä asentamaan niittimuttereita missä tahansa ajateltavissa olevassa kulmassa teollisen tuotannon prosesseissa. Ulkoinen painesäiliö tehostin tekee FireRexistä erityisen sopivan ahtaisiin paikkoihin. FireRexin erikoispistooli voidaan integroida tuotantojärjestelmiin, jolloin se helpottaa joustavia ja ergonomisesti tehokkaita manuaalisia työskentelymenetelmiä käyttökohteissa rajoitetulla pääsyllä, jotka vaativat niittausta yläpuolelta. Työskentelyalue Asentaa niittimuttereita M3:sta M10:een kaikkia materiaaleja sekä M12 alumiini ja teräs. Tekniset tiedot Paino: 4.4 kg Max. vetopituus, säädettävä: 10 Max. asennusvoima, säädettävä: 18.5 kn 5 barilla Käyttöpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Paineilman kulutus: n. 2 to 4 l per asennus (riippuen mutterin koosta) i Varusteet M3:sta M12:aan kierrekara ja suukappale Kierrekarat ja suukappaleet samat kuin FireFox 2:lle, katso sivu 229. Edut Kevyt niittauspistooli Letkuliitäntä pikaliittimellä (pyynnöstä): Irrottaa pistoolin ulkoisesta painetehostimesta ilman öljyhävikkiä ja ilman ilmanpoistoa Ihanteellisesti sopiva niittimutterien asentamiseen vaikeasti saavutettaviin paikkoihin Ihanteellisesti sopiva myös asentamiseen kokoonpanoasemissa, kiintokalusteissa tai puoliautomaattisissa työasemissa Voidaan varustaa melkein kaikilla FireFox 2-varusteilla: esim. jatkokappaleilla, karankeräyssäiliöllä, niittimutterilaskurilla, asennusprosessin seurannalla, jousikuormitetulla liipaisinjärjestelmällä ja kauko-ohjaimella VIDEO 244

64 FireRex robottisovelluksena Integroituna robottisovellukseen, FireRex on kykenevä niittimuttereiden luotettavaan asentamiseen, myös kuusikulmaisten, millä tahansa ajateltavissa olevalla kulmalla teollisen tuotannon prosesseissa. Kustannustehokas, innovatiivinen ja nopea, uusi GESIPA -teknologia mullistaa niittimuttereiden teollisen käsittelyn. Pneumatic blind rivet nut setting tools 6 Yksityiskohtaista tietoa projenktin toteutuksesta yrityksessäsi on saatavilla pyynnöstä teknisen myynnin osastoltae. 245

65 FireFox varusteet FireFox 1 F ja 2 Joustava pohja FireFox 1 F FireFox 2 Uudella joustavalla NBR:stä valmistetulla alustalla ja suurealla pinta-alalla, TAURUS -työkalut seisovat vielä vakaain. Joustava pohja FireFox 1 F:lle Joustava pohja FireFox 2:lle (kaikille versioille) FireFox 2 suojaava kuori Ylimääräinen suojaava kuori kärjen päällä varmistaa että vetopituus ei vahingossa muutu. Suojaava kuori Kiertyvä ilmaliitin FireFox 1 F:lle & 2:lle (kaikki versiot lukuunottamatta FireFox 2 C)

66 FireFox varusteet FireFox 2 (kaikki versiot lukuunottamatta FireFox 2 C) Varustettu täydellisellä sarjalla suukappaleita ja kierrekaroja muovisessa kantolaukussa Täydellinen metrinen kierrekara- ja suukappalesarja M3:sta M12:aan Metriset mitat UNC/UNF-mitat Työkaluasennus FireFox 1 F:lle ja 2:lle (kaikki versiont lukuunottamatta FireFox 2 C) Pneumatic blind rivet nut setting tools Integroitavaksi automatisoituihin järjestelmiin tai yhdistettäväksi käsittelymoduuleihin

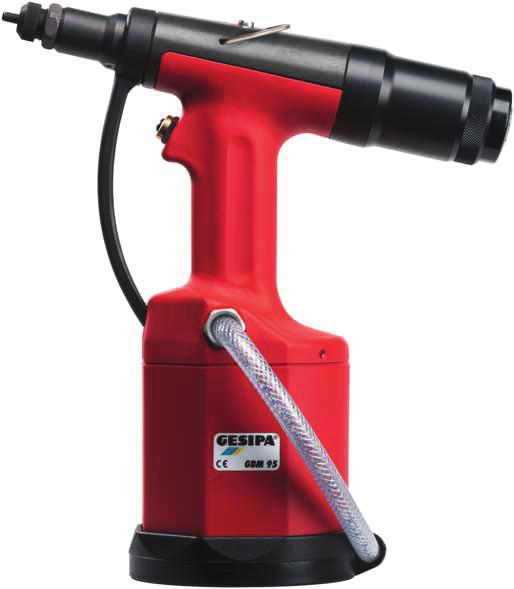

67 FireFox varusteet FireFox 1 ja 2 Muutossarja niittipulteille (kaikki versiot) Tuote BRN kierteen ulkonema min. max.* 1 M M M M8* * 1 Vastaavasti pidennettyä suukappaletta täytyy käyttää kierteen ulkonemalle > 22. * 2 ei FireFox 1 F Suukappale muutossarjalle Sisäosa muutossarjalle Kuvaus Kuvaus Suukappale M Suukappale M Suukappale M Suukappale M Sisäosa M Sisäosa M Sisäosa M Sisäosa M Muut koot pyynnöstä. FireFox 1 ja 2 Muutossarja kuusiokoloruuveille (kaikki versiot) Voidaan käyttää DIN EN ISO kuusiokoloruuveille kierrekaran sijasta. Erikoisadapterit saatavilla lisävarusteena M4:stä M8:aan kierteille mahdollistavat alkuperäisten kierrekarojen korvaamisen kuusiokoloruuveilla: Huomattava kustannussäästö ilman mitään laatutai suorituskykymenetyksiä ja korkeampi kestävyys kun kaukana varaosalähteestä. Parhaat tulokset saavutetaan 12.9-luokan ruuveilla Muutossarja niittimuttereille M4 x min M5 x min M6 x min M8* x min * ei FireFox 1 F:lle Muutossarja pidennetyille DINruuveille (SL30) M4 x min M5 x min M6 x min M8* x min

68 FireFox varusteet FireFox 2 Muutossarja puristusmuttereille Asennettu muutossarja Käyttö Muutossarjat mahdollistavat FireFox 2 käytön puristusmuttereille M6:sta M12:aan. Tämä tapahtuu yhtä nopeasti kuin normaalisti kiertämällä mutterin paikalleen ja pois automaattisesti ja nopealla insertiolla. Toimitetut versiot Muutossarja toimitetaan esiasennettuna varusteena. Puristusmuttereiden asentamisessa erittäin paksuihin teräslevyihin täytyy käyttää erikoiskokoisia kierrekaroja. Asennus Muutossarjan asentamiseen erikoistyökalut eivät ole tarpeellisia. Tämä voidaan tehdä käyttämällä kiintoavaimia, jotka tulevat mukana FireFox 2:n tavallisessa versiossa. Muutossarja asennusmutterille Pneumatic blind rivet nut setting tools Muutossarja toimitetaan esiasennettuna varusteena. Jousikuormitettu keskityspusla mahdollistaa mutterin asennuksen optimaaliseen tapaan. M M M M Kierrekarat muutossarjalle Kuvaus Mutteri porautuu automaattisesti kun sitä on hieman painettu kohti kierrekaraa. Asennettu mutteri prosessin päättymisen jälkeen. Kierrekara M Kierrekara M Kierrekara M Kierrekara M

69 GBM 95 Työskentelyalue Niittimutterit M3:sta M10:een kaikki materiaalit Tekniset tiedot Paino: 2.3 kg Käyttöilmanpaine: 6 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 8 ltr. per niittausprosessi Vetovoima: 15,700 N (1,600 kp) Vetopituus: 7 Varusteet 1 kiintoavain MSU 1 kuusikulmainen ruuvimeisseli SW 4 1 kuusikulmapallo-päätyinen meisseli SW asennusvarsi 1 tappiavain Ø 42 1 öljyntäyttöpullo hydrauliöljyllä Varusteet Vakio: Kierrekara ja suukappale (valinnainen M3 - M10) Käyttöohjeet varaosalistalla Vetopituustaulukko Ominaisuudet Patentoitu, sisään ja ulos kiertyvä järjestelmä kierrekaroille aikaa säästävä Asennusprosessiin käytetty paineilma käytetään automaattisesti kierrekaran uloskiertämiseen tehokkaasti Yksinkertainen vedon säätö turvallinen ja täydellinen niittimuttereiden asentaminen Asennusprosessi: Hydraulinen pystysuoralla vetotoiminnolla ei niittimuttereiden kiertymistä tai kääntymistä, ei vahinkoa materiaalien pinnoille Helppo yksikätinen käyttö järkevä ja väsyttämätön Pneumaattinen kierrekaran lukitus nopea vaihto ilman työkaluja Hydraulinen kärki; alumiinia kulutusta kestävällä sylinterin pinnalla Pneumaattinen sylinteri: alumiinia iskun kestävällä muovisuojuksella Mitat :inä 250

70 GBM 95 Hydro-pneumaattinen niittimutterityökalu GBM 95 M GBM 95 M GBM 95 M3 GBM 95 M GBM 95 M4 GBM 95 M Kierrekarat Suukappaleet Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Muutossarjat niittipulteille Tuote BRN kierteen ulkonema min. max.* M M M M M Tuote Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M * Vastaavaa pidennetttyä suukappaletta täytyy käyttää kierteen ulkonemille > 22. Pneumatic blind rivet nut setting tools 6 Suukappale muutossarjalle Sisäosa muutossarjalle Tuote Tuote Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Sisäosa M Sisäosa M Sisäosa M Sisäosa M Sisäosa M

71 GESIPA n uudet tuotteet G-Speed Sivu 74 Kulmakappale 90 Bird Pro -sarjalle Sivu 95 FireFox 1 F Axial eco Sivu

72 PowerBird Pro Sivu 90 6 Pneumatic blind rivet nut setting tools Niittimutteri Alu suljettu kanta (CAP ) Sivu

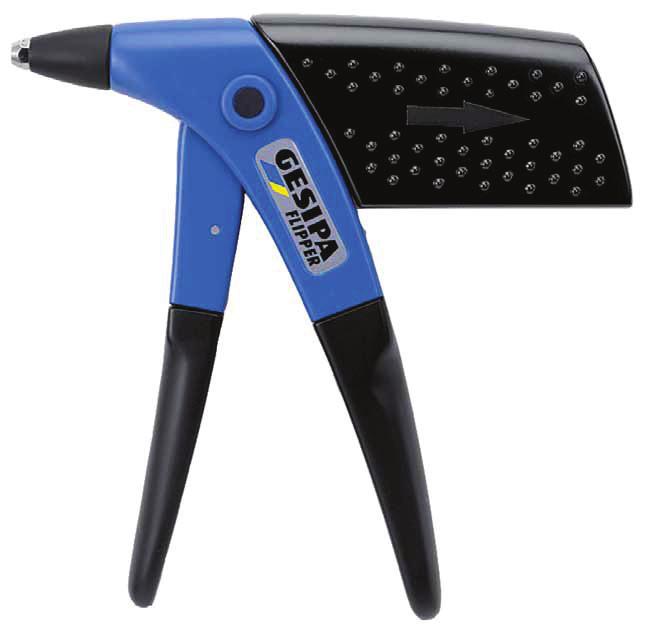

73 Tee-se-itse-ohjelma (DIY) Käsikäyttöinen vetoniittityökalu NTS Vetoniittien helppoon asentamiseen. Työkalun rungon ohut muotoilu niittien asentamiseen kapeisiin paikkoihin, itseavaava jousi automaattiselle karan ulostyönnölle. Huoltopakkaus Sisältö: 50 kpl aluslevyjä 3.1 ja 4.1 Ø ja yksi poranterä 3.1 ja 4.1 Ø Niittimutterityökalu GBM Helppo vedon säätö, nopea karan vaihto. Työskentelyalue: Niittimutterit M4:stä M6:een alumiini ja M5:een teräs ja ruostumaton teräs. 254

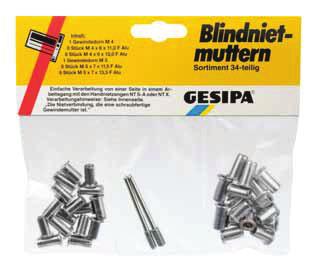

74 Do-it-yourself-program (DIY) Vetoniittivalikoima Sisältö: 100 vetoniittiä alumiini/teräs: 4 Ø x 6, x 8, x 12 Niittilaatikko Remonttimiehen niittaussarja sisältää NTS-käsiniittaajan ja 100 niittiä, aluslevyjä ja poranterän. Niittimutterilajitelma Do it yourself 7DIY Sisältö: Kumpaakin yksi kierrekara M4 ja M5 NTS:lle ja NTX:lle. Kumpaakin 8 niittimutteria M4 lyhyt ja pitkä. Kumpaakin 8 niittimutteria M5 lyhyt ja pitkä. 255

75 Flipper Vetoniittityökalu helppoon käsiteltävyyteen vain yhdellä kädellä. Työskentelyalue Vetoniitit 5 asti Ø alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: 750 g ,2 1.8 Suukappaleet/varusteet Suukappaleet:10/18, 10/24 ja 10/29 1 huoltokiintoavain (lippaassa) Käyttöohjeet varaosalistalla Muutossarja muoviniiteille: Lisää Flipper :istä löydät sivulta Flipper box Sisältö Vetoniittikäsityökalu Flipper ja 3 PolyGrip -vetoniittikokoa, kevyessä muovisessa kantolaukussa. Paino: n. 0.9 kg Mitat: 220 x 200 x 40 Sis. 3 vetoniittikokoa PolyGrip Alumiini/teräs 3.2 x 8.0 PolyGrip Alumiini/teräs 4.0 x 10.0 PolyGrip Alumiini/teräs 4.8 x Minipakkaus täyttöpakkaukset löydät sivulta

76 Vetoniittikäsityökalut valikoima Niittaussarja Sisältö Vetoniittikäsityökalu NTX ja 12 vetoniittikokoa, 1 huoltokiintoavain. Paino: n kg Mitat: 340 x 205 x 40 Sis.12 vetoniittikokoa Alumiini/teräs 3.0 x 8.0 Alumiini/teräs 3.0 x10.0 Alumiini/teräs 3.0 x12.0 Alumiini/teräs 4.0 x 5.0 Alumiini/teräs 4.0 x 6.0 Alumiini/teräs 4.0 x 8.0 Alumiini/teräs 4.0 x10.0 Alumiini/teräs 4.0 x12.0 Kupari/teräs 3.0 x 6.0 Kupari/teräs 4.0 x 6.0 Alumiini/teräs 3.0 x 5.0 Alumiini/teräs 3.0 x 7.0 Junior-niittaussarja Sisältö Vetoniittikäsityökalu NTX ja 5 vetoniittikokoa, 1 huoltokiintoavain. Paino: n. 2.5 kg Mitat: 275 x 145 x 40 Sis. 5 vetoniittikokoa: Alumiini/teräs 3.0 x 6.0 Alumiini/teräs 3.0 x 8.0 Alumiini/teräs 4.0 x 6.0 Alumiini/teräs 4.0 x10.0 Teräs/teräs 3.0 x 6.0 Junior-niittaussarja Do it yourself Junior-niittaus PolyGrip Sisältö Vetoniittikäsityökalu NTX ja 5 PolyGrip vetoniittikokoa, 1 huoltokiintoavain. Paino: n. 2.5 kg Mitat: 275 x 145 x 40 Sis. 5 PolyGrip vetoniittikokoa: Alumiini/teräs Alumiini/teräs Alumiini/teräs Alumiini/teräs Teräs/teräs 3.2 x x x x x DIY Junior-niittaussarja PolyGrip

77 GBM 10 Niittimutterikäsityökalu Manuaalinen niittimutterityökalu yksinkertaisella vetopituuden säädöllä Työskentelyalue Niittimutterit M3*:sta M6:een alumiini ja M5:een teräs, pronssi ja ruostumaton teräs Tekniset tiedot Paino: 600 g Kokonaispituus: 260 Vetopituus: 7 Varusteet Vakio: Kierrekara ja suukappale (valinnainen M4 - M6) Huolto-ohjeet varaosalistalla Vetopituustaulukko *Saatavilla lisävarusteena GBM 10 M GBM 10 M GBM 10 M Kierrekaran ja suukappaleen valinnan GBM 10:lle löydät sivulta 213. Niittimutterilaatikko GBM 10 kierrekaralla ja suukappaleella M5 Sisältäen kierrekarat ja suukappaleet M 4 ja M 6, eri kokoisia niittimuttereita M 4:stä M 6:een tehty alumiinista liitoksen paksuudelle 0.25:stä 3 :ään. Sis. 4 niittimutterikokoa: Alumiini Alumiini Alumiini Alumiini M4 M5 M5 M6 x x x x x x x x

78 FireFly Niittimutterikäsityökalu Työskentelyalue Niittimutterit M3:sta M6:een alumiini sekä M3:sta M5:een teräs Tekniset tiedot Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: Paino: g Lisää FireFly :stä löydät sivulta 220. FireFly laatikko Varustettu M5 suukappaleella ja kierrekaralla muovisessa kantolaukussa, kahdella minipakkauksella alumiininiittimuttereita M4 ja M5 sekä suukappaleella ja kierrekaralla M4, käyttöohjeilla ja vetopituuden säätölistalla Jälkiasennettava sarja niittipulteille BRN kierteen ulkonema min. max.* M M M FireFlyn kierrekaran ja suukappaleen valinnan voit löytää sivulta 217. FireFly pahvilaatikossa Varustettuna suukappaleella ja kierrekaralla, käyttöohjeilla ja vetopituustaulukolla * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteen ulkonemille > 22. Do it yourself 7DIY Tuote FireFly M5 pahvilaatikossa FireFly M3 pahvilaatikossa FireFly M4 pahvilaatikossa FireFly M6 pahvilaatikossa FireFly 6-32 UNC pahvilaatikossa FireFly 8-32 pahvilaatikossa FireFly UNC pahvilaatikossa FireFly UNF pahvilaatikossa FireFly 1/4-20 UNC pahvilaatikossa

79 Minipakkaukset Minipakkaukset vetoniitit 18 suosituinta vetoniittikokoa alumiini/teräs, teräs/teräs ja kupari/pronssi yksittäisissä rasioissa. Alumiini/teräs Niitin runko Ø x L :inä kpl. per pakkaus 3 x x x x x x x x x Kupari/pronssi Niitin runko Ø x L :inä kpl per pakkaus 4 x x x Teräs/teräs Niitin runko Ø x L :inä 3 x x x x x x Minipakkaus PolyGrip -vetoniitit PolyGrip alumiini/teräs Niitin runko Ø x L :inä kpl per pakkaus 3.2 x x x x x x PolyGrip -vetoniittien kiinnitysalue Tavallisten vetoniittien kiinnitysalue PolyGrip alumiini/ruostumaton teräs Niitin runko Ø x L :inä kpl per pakkaus kpl per pakkaus 3.2 x x x x x x PolyGrip alumiini/teräs laajakanta K16 Niitin runko Ø x L :inä kpl per pakkaus 4.8 x x

80 Minipakkaukset PolyGrip teräs/teräs Niitin runko Ø x L :inä kpl per pakkaus 3.2 x x x x x x PolyGrip A2 ruostumaton teräs Niitin runko Ø x L :inä 3.2 x x x x x x Niittimutterit blistereissä Kuvaus kpl per pakkaus GBM minipakkausniittimutterit alumiinisina blister-kortissa. M M M M M M Minipakkaukset PolyGrip -niittimutterit PolyGrip -niittimutterit alumiini Kuvaus kpl per pakkaus kpl per pakkaus Do it yourself M M M PolyGrip -niittimutterit teräs PolyGrip -niittimuttereiden kiinnitysalue 7DIY Kuvaus kpl per pakkaus M M M Tavallisten niittimuttereiden kiinnitysalue PolyGrip -niittimutterit A2 ruostumaton teräs Kuvaus kpl per pakkaus M M M

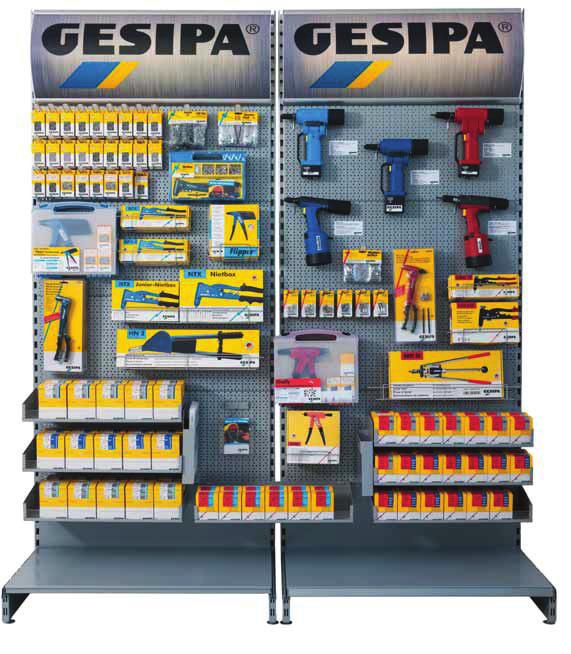

81 Myyntipiste Selkeästi esitetty & tilaa säästävä GESIPA kolmikulmainen teline Pyörivä Profi Center mahdollistaa GESIPA -valikoiman ihanteellisen esittelyn pieniissäkin tiloissa. Profi Center tarvitsee myyntipisteessä tilaa vain 1.2 neliömetriä. Korkealaatuiset huonekalupyörät ja vakaa rakenne mahdollistavat myyntitelineen asennon vaihtamisen pienellä vaivalla. Kuten myös erinomaiset katteet ja esittelytelineen ilmainen toimitus, aattimainen ja korkealaatuinen Profi Centerin ulkonäkö tekevät siitä niin houkuttelevan. Kaikki nopeasti kiertävät GESIPA -tuotteet ovat selkeästi esillä displayssa, joka edistää myyntiä. Näe itse ja tee asiakkaisiisi vaikutus Profi Centerillä vetoniittitekniikan aattilaisilta. Edut: Aattimainen tuotteiden esillepano (alue 1.2 m²; korkeus 2.10 m) Kaikki nopeasti kiertävät tuotteet samassa paikassa Esittelyteline toimitetaan ilmaiseksi Erinomainen kate Tilaa säästävä: pyörivä kolmikulmainen teline Myyntiteline sivu 1: Tee-se-itse-tarvikkeet: Käsikäyttöiset vetoniittityökalut ja käsikäyttöiset niittimutterityökalut, minipakkaus-vetoniitit ja minipakkausniittimutterit erilaisina malleina ja eri materiaaleilla Neuvonta ja toimitusaika pyynnöstä. 348
