1 Tuoteluettelo 2016/17 Vetoniitit, niittimutterit ja niittaustyökalut

2 Luettelo-opas Luettelo-opas on lisätty luetteloon ja tehtiin helpottamaan luetteloe käyttöä. Kaikista tärkeiät lyhenteet, symbolit ja värit esitetään tässä. Vetoniittien materiaalit Alumiini Teräs Kupari Ruostumaton teräs A4 Ruostumaton teräs A2 QR-koodit / videot Kun tullaan tämän hetkisiin kehityskohteisiin, GESIPA lla on sormi pulssilla skannaa QR-koodi saadaksesi lisää tietoa tai katsoaksesi videoita tuotteista. Kaikki mitä tarvitset on älypuhelin, tabletti-pc tai kannettava integroidulla kameralla kuten myös sopiva ohjelma suunniteltuna lukemaan QR-koodeja. VIDEO i Video Tuoteinformaatio Varaosaluettelo Huomaathan, että teknisistä syistä numerot teknisissä piirustuksissa saattavat vaihdella. Siksi suosittelee, että käytät aina tuotenumeroita tilatessasi varaosia. CE-merkintä EU:n rakennustuotteiden säännös (CPR) No. 305/2011 tuli voimaan kesäkuussa Hyväksytyt tuotteet luettelossa on merkitty CE-symbolilla. Oleelliset hyväksymisdokumentit löydät download-alueelta www. gesipa.com. ETA-hyväksynnällä ETA-13/0255 Lisää kokoja ja tyyppejä saatavilla tilauksesta. Pidätäe oikeuden tehdä muutoksia koko luetteloon. Ee ota vastuuta virheistä tai painovirheistä. Kaikilla laitteilla, jotka on ostettu jälkeen on 24 kuukauden takuu, 12 kuukautta akuille, käyttöohjeissa mainittujen edellytysten mukaisesti. Lyhenteet MT Lyhennettä MT käytetään vetoniiteissä ilmaisemaan materiaalin paksuuden. Uudet tuotteet Tämä symboli identifioi uudet tuotteet. TÄRKEÄÄ TIETOA Tehtaalta jälkeen toimitetuilla GESIPA -tuotteilla on uudet tuotenumerot. Luettelossae on käytetty vain uusia tuotenumeroita. Voit tietysti tilata edelleen käyttäen vanhoja tuotenumeroita. Pahoittelee kaikkea aiheuttamaae vaivaa. Joka tapauksessa, olee vakuuttuneita, että tämä muutos tekee prosesseistae nopeampia ja miellyttävempiä sinulle. Avain, joka näyttää vanhat numerot ja uudet numerot on saatavilla verkossa: Vaihtoehtoisesti, voit yksinkertaisesti skannata tämän QR-koodin.

3 Sisältö Vetoniittaustekniikka Normaali valikoima...4 Erikoisvalikoima...12 CAP, Värilliset vetoniitit Asennustyökalut vetoniiteille Käsityökalut...20 NTS, NTX, NTX-F, Flipper, HN 2, HN 2-BT, SN2 Akkukäyttöiset vetoniittityökalut...26 Bird Pro -sarja...26 AccuBird Pro, PowerBird Pro Bird-perhe...32 AccuBird, PowerBird, PowerBird Solar Paineilmakäyttöiset vetoniittityökalut...42 TAURUS PH Niittimutteritekniikka Niittimutterit Tavallinen valikoima...50 Asennustyökalut niittimuttereille Niittimutterikäsityökalut...56 GBM 10, GBM 20, GBM 30, FireFly Akkukäyttöiset niittimutterityökalut...62 FireBird Paineilmakäyttöiset niittimutterityökalut...64 FireFox 2 Tämä luettelo on suomennettu tiivistelmä englanninkielisestä Gesipa n Catalogue and spare parts 2016/17 -luettelosta ilman varaosia ja se sisältää pääasiassa vain Suomen markkinoilla myydyimpiä Gesipa -tuotteita. Yleensä kaikkina työpäivinä tilaukset, joihin kaikkia tuotteita on varastossae Helsingissä lähetetään samana työpäivänä mikäli tilaus on järjestelmässäe kello 14 mennessä. Ei-varastoitavien ja tilapäisesti loppu olevien tuotteiden toimitusaika on yleensä noin 1-2 viikkoa, riippuen tilauspäivästä. Tilaus tehtaalle lähetetään yleensä tiistaiiltapäivisin, joten yleensä tiistaihin kello 15 mennessä vastaanotetut tilaukset huomioidaan saman viikon tilauksessa. Vieraile sivustolla (Tuotteet ja palvelut - Kiinnitystekniikka - Vetoniitit ja niittaustyökalut) ladataksesi muuta Gesipa -materiaalia.

4 Vetoniitit alumiini/teräs Tavallinen (Kupukanta) : Alumiiniseos Kara: Teräs, sinkitty D 1 x L D 1 x L x A x " 2.4 x " x B x " 4.8 x " 3 3 x A x " x " 3 x " 4.8 x " 4.8 x " 3 x " 4.8 x " 3 x " 4.8 x B x " 4.8 x " 3 x " 4.8 x A x " 3 x " 3 x A x B x " 5 x " 3 x " 5 x " 3 x " 5 x " 3 x " 5 x " x A x " x " 3.2 x " 5 x B x " 3.2 x " 5 x A x " 5 x " 3.2 x " 5 x " 3.2 x B x B x " 5 x " 3.2 x " 5 x " 3.2 x " 5 x " 4 4 x A x " x " 4 x " 5 x " 5 x " 4 x " 4 x " 4 x B x B x " 6 x " 4 x " 6 x " 4 x " 6 x " 4 x " 6 x " 4 x " 6 x " 4 x " 6 x B x B x " 4 x 35 26, " 6 x B x " 6 x " 6 x " 4

5 Vetoniitit alumiini/teräs D1 x L 6.4 x B x " 6.4 x " 6.4 x " 6.4 x B x " 6.4 x B 100 Taulukko leikkaus- ja vetovoima alu/teräs tavallinen Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø (35) 450 (46) (71) 900 (92) (73) 950 (97) x ,400 (143) 2,000 (204) x (87) 1,000 (102) ,800 (184) 2,700 (275) x ,000 (204) 2,800 (285) x ,400 (143) 2,000 (204) ,100 (316) 3,800 (388) ,400 (347) 4,600 (469) : AlMgSi Testausmenetelmä DIN EN ISO mukaisesti Uppokanta (120 ) : Alumiiniseos Kara: Teräs, sinkitty D1 x L D1 x L m x A x " 3 x " x B x " 5 x " 3 x " 5 x " 3 x " 5x " 3 x " 5 x " 3 x " 5 x B x A x " x " 4 x " 5 x A x " 4 x B x " 4 x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta 6. 4 x " 4 x " 5

6 Vetoniitit alumiini/teräs Laajakanta : Alumiiniseos Kara: Teräs, sinkitty D1 x L D1 x L K x A x " 5 - K 11 5 x B x " x " 3.2 x " x " 5 x " 3.2 x B x " 4 - K 12 4 x B x " 5 x B x " x " 4 x " 5 x " 5 x B x " 4 x B K 14 5 x B x " K x B x " x " 5 x " x " 4.8 x " 5 x " 5 x " 4.8 x " 5 x " 4.8 x " 5 x " 5 x B 100 Taulukko leikkaus- ja vetovoimat Alumiini/Teräs Uppokanta ja Laajakanta Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø Alumiini / Teräs (71) 900 (91) ,400 (143) 2,000 (204) ,000 (204) 2,800 (285) K 9,5 vain Alumiini/Teräs 4 K 12 vain Alumiini/Teräs 4.8 K 16 vain Alumiini/Teräs 720 (73) 950 (97) ,400 (143) 2,000 (204) ,800 (184) 2,700 (275) K 11 2,000 (204) 2,800 (285) K 14 2,000 (204) 2,800 (285) Testausmenetelmä DIN EN ISO mukaisesti 6

7 Vetoniitit teräs/teräs Vetoniitit Tavallinen (Kupukanta) : Teräs, sinkitty Kara: Teräs, sinkitty 1 D1 x L D1 x L x A x " 3 x " x B x " 5 x " 3 x , " 5 x " 3 x " 5 x " 3 x " 5 x " 3 x B x B x " 5 x " 3 x " 5 x A x A x " x " 3.2 x " 5 x B x B x " 5 x B x " 3.2 x B x " x B x " 6 x " 3.2 x " 6 x " 4 4 x A x " x " 4 x B x " 4 x " x " 6.4 x B x " 6.4 x " 4 x " 6.4 x B x " 6.4 x " 4 x " 6.4 x " 4 x " x B x " 4.8 x " 4.8 x " 4.8 x " 4.8 x B x " 7

8 Vetoniitit teräs/teräs Uppokanta (120 ) : Teräs, sinkitty Kara: Teräs, sinkitty D1 x L D1 x L x A x " 3 x " 5 5,1 5 x 8 2,0-4, B x 10 4,0-6, " 5 x 12 6,0-8, " 3 x " 5 x 14 8,0-9, " x , A x 8 2,5-4, " 4 x 10 4,5-6, B x 16 9,5-11, " 5 x 20 11,0-15, B x 25 15,0-20, " 4 x 12 6,5-8, " 4 x 16 8,5-12, " 4 x 20 12,0-16, " Taulukko leikkaus- ja vetovoimat Teräs/teräs tavallinen Niitti Ø Leikkausvoima (kp) Testausmenetelmä DIN EN ISO mukaisesti N N Vetovoima (kp) Kara Ø Max. kärki Ø 3 1,000 (102) 1,300 (133) ,200 (122) 1,500 (153) ,000 (204) 2,500 (255) ,900 (296) 4,000 (408) ,100 (316) 4,400 (449) ,400 (449) 6,000 (612) ,900 (500) 6,800 (694) Taulukko leikkaus- ja vetovoima Teräs/teräs Uppokanta Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3 1,000 (102) 1,300 (133) ,000 (204) 2,500 (255) ,100 (316) 4,400 (449) Testausmenetelmä DIN EN ISO mukaisesti 8

9 Vetoniitit A2 Ruostumaton teräs Vetoniitit Tavallinen (Kupukanta) : Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A2 1 D1 x L D1 x L x A x " 3 x " x B x 8 2,0-4, " 4.8 x 10 4,0-6, " 3 x " 4.8 x 12 6,0-8, " 3 x " 4.8 x 14 8,0-9, " 3 x " 4.8 x 16 9,5-11, " x A x 20 11,0-15, B x " 3.2 x " 4.8 x 25 15,0-20, B x 30 20,0-25, A x " 4.8 x 35 25,0-30, " x " 3.2 x " 4 x A x " 4 x B x 8 2,0-4, B x 10 4,0-6, " 5 x 12 6,0-8, " 5 x 14 8,0-9, " 5 x 16 9,5-11, " 4 x " 5 x 20 11,0-15, B x " 5 x 25 15,0-20, " 4 x " 5 x 30 20,0-25, A x " 5 x 35 25,0-30, " 4 x " 5 x 40 30,0-34, " Uppokanta (120 ) : Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A D1 x L 3 x A x " 3 x " 3 x " 3.2 x A x " 3.2 x " 3.2 x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta D1 x L 4 x A x B x " 4.8 x B x " 4.8 x " 5 x B x " 5 x " 9

10 Vetoniitit A2 Ruostumaton teräs Laajakanta : Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A K D1 x L 4.8 x B x " 4.8 x " 4.8 x B x B x " Taulukko leikkaus- ja vetovoimat A2-Ruostumaton teräs Tavallinen, Uppokanta ja Laajakanta A2-Ruostumaton teräs / A2-Ruostumaton teräs Uppokanta Niitti Ø Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 3 1,600 (163) 2,000 (205) ,900 (275) 2,500 (255) ,700 (275) 3,600 (367) x ,800 (385) 4,500 (479) ,000 (408) 5,000 (510) ,700 (479) 5,900 (602) x 40 5,900 (602) 7,200 (735) A2-Ruostumaton teräs Laajakanta Niitti Ø Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 4.8 4,000 (408) 5,000 (510) Testausmenetelmä DIN EN ISO mukaisesti Testausmenetelmä DIN EN ISO mukaisesti 10

11 Vetoniitit A4 Ruostumaton teräs Vetoniitit Tavallinen (Kupukanta) : Ruostumaton teräs A4 Nr Kara: Ruostumaton teräs A4 1 D1 x L D1 x L per rasia x A x " 3 x " x B x " 4.8 x " 3 x " 4.8 x " x A x " x " 3.2 x " 4.8 x " 4.8 x B x " 4.8 x " 4 4 x A x A x " 4 x B x " 4 x " x " 5 x B x " 5 x " 4 x " 5 x " Laajakanta : Ruostumaton teräs A4 Nr Kara: Ruostumaton teräs A4 5 x " 5 x B x " 5 x A x " D1 x L K x B x " 4.8 x " 4.8 x B x B x " Taulukko leikkaus- ja vetovoimat A4-Ruostumaton teräs Tavallinen ja Laajakanta Niitti Ø Tyyppi Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 3 Tavallinen 1,600 (163) 2,000 (205) Tavallinen 1,900 (275) 2,500 (255) Tavallinen 2,700 (275) 3,600 (367) x Tavallinen 3,800 (385) 4,500 (479) Laajakanta 4,000 (408) 5,000 (510) Tavallinen 4,000 (408) 5,000 (510) Tavallinen 4,700 (479) 5,900 (602) Testausmenetelmä DIN EN ISO mukaisesti Testausmenetelmä DIN EN ISO mukaisesti 11

12 GESIPA CAP Paineenkestävät niitit GESIPA CAP luonnollisesti ilma- ja vesitiivis GESIPA CAP -vetoniitti Paineenkestävä niitti GESIPA CAP -niitin on täysin ilma- ja vesitiivis. Nesteet eivät voi vuotaa läpi, tosin kuitenkin niitin ympäri, jos asennusreikä on liian suuri. Siksi on noudatettava suurta huolellisuutta täytettäessä reikien toleransseja. GESIPA CAP -vetoniitti Rakenne Teknisistä syistä GESIPA CAP -vetoniitin kara täytyy olla asennettuna niitin on. Tämä kuitenkin tarkoittaa, että niitin a voidaan muotoilla hieman asennusprosessin aikana. Tuloksena, paineenkestävällä niitillä on vain marginaalinen reiän täyttämiskyky. Joka tapauksessa on tarpeellista pystyä peittää laajat porausreikätoleranssit. GESIPA CAP -vetoniitti Tiiviitä liitäntöjä huolellisesti Yllä mainitut teknistet tilanteet tekevät käyttökohteiden huolellisesta valmistelusta välttämätöntä. Reiän halkaisijan pitäisi olla niin tiukka kuin mahdollista varmistaakseen käyttökohteen virheettömän toiminnan pitkällä aikavälillä. Jos GESIPA CAP -vetoniitti on prosessoitu huolellisesti, se muodostaa lähtökohdan luotettavasti tiiviille liitännälle. i 12

13 GESIPA CAP Paineenkestävät niitit Vetoniitit alumiini/teräs tavallinen 1 : Alumiiniseos Kara: Teräs, fosfaattipäällystetty D1 x L D1 x L 3.2 Reikä Ø: x A x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x " 3.2 x " 4.8 x " 3.2 x " 4.8 x " 4 4 x B x " Reikä Ø: 4.1 m 4 x " 4 x " 4.8 x " 4.8 x B x " 4 x " alumiini/ruostumaton teräs tavallinen : Alumiiniseos Kara: Ruostumaton teräs D1 x L D1 x L 3.2 Reikä Ø: x A x " 3.2 x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x " 4.8 x " x " 4.8 x " Reikä Ø: x B x " 4.8 x " 4.8 x " 4 x " 4.8 x B x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

14 GESIPA CAP Paineenkestävä niitti A2 ruostumaton teräs tavallinen : Ruostumaton Teräs A2 no Kara: Ruostumaton Teräs A1 D1 x L D1 x L per rasia 3.2 Reikä Ø: x A x " 3.2 x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x " 4.8 x " 4 4 x A x B 250 Reikä Ø: x " 4 x B x " 4 x " Varaudu rajoitettuun vetoleukojen käyttöikään. kupari/teräs tavallinen : Kupariseos Kara: Teräs, kevyesti öljytty D1 x L D1 x L 3.2 Reikä Ø: x A x " 3.2 x " 4.8 Reikä Ø: x B x " 4.8 x B x " 4.8 x " 4 4 x A x " Reikä Ø: x B x " 4 x " 14

15 GESIPA CAP Paineenkestävä niitti Vetoniitit 1 kupari/ruostumaton teräs tavallinen : Kupariseos Kara: Ruostumaton teräs 3.2 Reikä Ø: Reikä Ø: Reikä Ø: 4.9 D1 x L 3.2 x A x " 3.2 x " 4 x B x " 4 x " 4 x " 4.8 x B x " 4.8 x " 4.8 x " 4.8 x " Taulukko leikkuu- ja vetovoimat CAP alumiini/teräs ja CAP alumiini/ruostumaton teräs CAP -A2 ruostumaton teräs Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3.2 1,050 (107) 1,250 (127) ,550 (158) 2,100 (214) 2, ,400 (245) 3,500 (356) CAP kupari/teräs ja CAP kupari/ruostumaton teräs 3.2 1,900 (194) 2,400 (245) ,900 (296) 3,700 (377) ,300 (439) 5,400 (551) Testausmenetelmä DIN EN ISO mukaisesti Niitti Ø Leikkausvoima N (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø 3.2 1,000 (102) 1,400 (143) ,500 (153) 2,200 (224) ,100 (214) 3,100 (316)

16 Värilliset vetoniitit Värilliset vetoniitit, visuaalisesti vetoavat lisäkorroosionsuojalla GESIPA -vetoniitit ovat saatavilla myös värillisinä soveltuakseen käyttökohteeseen. Taatakseen parhaan mahdollisen kestävyyden niitit ovat maalattu käyttäen kaksikomponenttista epoksihartsimaalia emalointiprosessissa. Visuaalisten hyötyjen lisäksi, maalatuilla niiteillä on myös lisäsuoja korroosiota vastaan. Alumiinivetoniitit ovat parhaiten soveltuvia tähän menetelmään. Pitkällä aikavälillä niillä saavutetaan toivottu visuaalinen vaikutus kun liitetään värillisiä osia. Tilauksesta teräsvetoniitit ovat saatavilla myös RAL-väreillä tai jopa erikoisväreillä. Toinen menetelmä niittien värjäämiseen ja suojaamiseen korroosiolta on anodisointi. GESIPA -vetoniitit anodisoidaan suorassa sähkövirtarikkihappoprosessissa. Termiä Eloxal on käytetty kuvailemaan alumiinin elektrolyyttistä hapettumista. Eloxal itsessään on oikeastaan väritöntä. Käyttäen toista päällystettä käyttäen metallisuoloja saadaan haluttu kevyt väri. Eloxal-menetelmä on monimutkaisempi, mutta kestävin prosessi värillisille vetoniiteille. GESIPA -vetoniitit ovat saatavilla standardeilla RAL-väreillä. Taulukko leikkaus- ja vetovoimat PolyGrip alumiini/teräs ja alumiini/ruostumaton teräs Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø tavallinen Max. kärki Ø Larajakanta (73) 1,050 (107) ,060 (108) 1,680 (171) ,500 (163) 2,300 (231) ,800 (285) 4,000 (405)

17 Värilliset vetoniitit PolyGrip alumiini/ruostumaton teräs Vetoniitit 1 : Alumiiniseos Kara: ruostumaton teräs A2 Värillisten vetoniittien valikoima sisältää nyt 16 RAL-väriä kyenessä eri koossa. Vetoniitit valmistetaan lakkarumpuprosessissa. Vähäiset poikkeavuudet värissä ja värin muutoksissa ympäristön vaikutuksesta, esim. UV-valolle altistumisesta, ovat mahdollisia. RAL 1015 Vaalea norsunluu RAL 1035 Helmenbeige D 1 x L Tuote no. D 1 x L Tuote no x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 3000 Liekin punainen RAL 5010 Katkeronsininen D 1 x L Tuote no. D 1 x L Tuote no x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

18 Värilliset vetoniitit PolyGrip alumiini/ruostumaton teräs RAL 7011 Raudanharmaa RAL 7016 Tuanharmaa Tuote no. D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 7022 Umbra harmaa RAL 7024 Grafiitinharmaa Tuote no. D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 8014 Seepianruskea RAL 9002 Vaaleanharmaa Tuote no. D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B

19 Värilliset vetoniitit PolyGrip alumiini/ruostumaton teräs Vetoniitit 1 RAL 9003 Signaalinvalkoinen RAL 9005 Syvänmusta Tuote no. Tuote no. D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 9006 Valkoinen alumiini RAL 9007 Harmaa alumiini D 1 x L Tuote no. D 1 x L Tuote no x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 RAL 9010 Puhtaanvalkoinen RAL 9011 Grafiitinmusta Tuote no. Tuote no. D 1 x L D 1 x L x A x A x A x A x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B 250 Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta

20 Vetoniittikäsityökalut GESIPA -vetoniittikäsityökalut Helppokäyttöiset ja hyväksi todetut! NTS (avausjousella) Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 480 g Vakiovarusteet Suukappaleet: 10/18, 10/24, 10/27 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Edut Rungon kuori korkealaatuista painevalualumiinia Rungon kärki tehty taotusta teräksestä Kapea kärki vaikeasti saavutettaviin niittauskohteisiin Avausjousi karan automaattista ulostuloa varten Ergonomiset kahvat Vetoleuat (2-osaiset) NTS:lle, NTX:lle, NTX-F:lle ja Flipper :lle Tuoteno Mitat :inä Suukappaleen valinta NTS, NTX ja NTX-F löydät sivulta

21 Vetoniittikäsityökalut NTX Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 575 g Vakiovarusteet Suukappaleet:10/18, 10/24 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla 2 Asennustyökalut Vetoniitit Edut Rungon kuori korkealaatuista painevalualumiinia Rungon kärki tehty kromi-vanadiumteräksestä, taottu Teräsinsertit kaikissa laakeripisteissä vähentää kulumista Välissä oleva jousijärjestelmä vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kapeat pihdin kärjet vaikeiden niitin paikkoihin käsiksipääsyyn Ergonomiset luistamattomat kahvat Yksinkertainen huolto nopea vetoleukojen vaihto Mitat :inä NTX-F (avausjousella) Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 575 g Vakiovarusteet Suukappaleet:10/24, 10/27 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Edut Avausjousi karan automaattista ulostuloa varten Rungon kuori korkealaatuista painevalualumiinia Rungon kärki tehty kromi-vanadiumteräksestä, taottu Teräsinsertit kaikissa laakeripisteissä vähentää kulumista Välissä oleva jousijärjestelmä vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kapeat pihdin kärjet vaikeiden niitin paikkoihin käsiksipääsyyn Ergonomiset kahvat Yksinkertainen huolto nopea vetoleukojen vaihto Mitat :inä 21

22 Flipper Vetoniittikäsityökalu helposti käsiteltäväksi vain yhdellä kädellä. Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: 750 g ,2 1.8 Suukappaleet/varusteet Suukappaleet:10/18, 10/24 ja 10/29 1 huoltokiintoavain (lippaassa) Käyttöohjeet varaosalistalla Edut Voima lisääntyy kun kahva suljetaan. Tämä on tehty vivun erikoisjärjestelyn kautta vetoniittejä asennettaessa: ergonominen muotoilu Tarvittava manuaalinen voima on noin 40 prosenttia liikutettaessa muutaman kerran Käyttövipu avausjousella helpolle yksikätiselle käytölle Leukamekanismi jousen palautuksella turvallista ja automaattista karan ulostuloa varten Karankeräyssäiliö voidaan liittää on ja on helppo tyhjentää Suurean laitteen etu: hyötyä kun käsitellään erikoispitkiä vetoniittejä Tukeva rungon kuori korkealaatuista painevalualumiinia Tukeva kahva valmistettu temperoidusta teräksestä Yhdistävä neula kiertymättömissä laakereissa Ergonomiset kahvat ja muotoilu Mitat :inä Muuntosarjat muovivetoniiteille: i Suukappaleen valinnan Flipper ille löydät sivulta

23 Vetoniittikäsityökalut lajitelma Niittaussarja Sisältö Vetoniittityökalu NTX ja 12 vetoniittikokoa, 1 huoltokiintoavain. Paino: noin kg Mitat: 340 x 205 x 40 Sis.12 vetoniittikokoa Alumiini/teräs 3.0 x 8.0 Alumiini/teräs 3.0 x10.0 Alumiini/teräs 3.0 x12.0 Alumiini/teräs 4.0 x 5.0 Alumiini/teräs 4.0 x 6.0 Alumiini/teräs 4.0 x 8.0 Alumiini/teräs 4.0 x10.0 Alumiini/teräs 4.0 x12.0 Kupari/teräs 3.0 x 6.0 Kupari/teräs 4.0 x 6.0 Alumiini/teräs 3.0 x 5.0 Alumiini/teräs 3.0 x Asennustyökalut Vetoniitit Junior-niittaussarja! Nyt saatavilla myös Junior riveting kit PolyGrip (Tuote no ) koilla 3.2 x 8, 4 x10, 4 x17, 4.8 x 10 ja 4.8 x 17. Sisältö Vetoniittikäsityökalu NTX ja 5 vetoniittikokoa, 1 huoltokiintoavain. Paino: noin. 2.5 kg Mitat: 275 x 145 x 40 Sis. 5 vetoniittikokoa Alumiini/teräs 3.0 x 6.0 Alumiini/teräs 3.0 x 8.0 Alumiini/teräs 4.0 x 6.0 Alumiini/teräs 4.0 x10.0 Teräs/teräs 3.0 x 6.0 Junior-niittaussarja Junior-niittaussarja PolyGrip Flipper box Sisältö Vetoniittikäsityökalu Flipper ja 3 PolyGrip -vetoniittikokoa, kevyessä muovisessa kantolaukussa. Paino: noin. 0.9 kg Mitat: 220 x 200 x 40 Sis. 3 vetoniittikokoa PolyGrip Alumiini/teräs 3.2 x 8.0 PolyGrip Alumiini/teräs 4.0 x 10.0 PolyGrip Alumiini/teräs 4.8 x

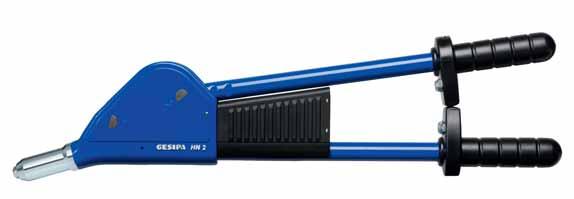

24 Vipuvarsiniittaustyökalut Mitat :inä HN 2 HN 2-BT Työskentelyalue Vetoniitit Ø kaikki materiaalit, lukuunottamatta PolyGrip -vetoniittejä 6.4 tehty ruostumattomasta teräksestä ja G-Bulb-vetoniittejä (ainoastaan BULB-TITE :lle) Työskentelyalue Vetoniitit 7.7 Ø asti kaikki materiaalit Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.85 kg Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.85 kg Varusteet Suukappaleet: 16/29, 16/32, 16/36, 16/40 ja 16/45 Karankeräyssäiliö Huolto-ohjeet varaosalistalla Vetoleuat (3-osaiset) Varusteet Suukappaleet: 16/26 BT, 16/32 BT, 16/42 BT ja 16/48 BT Karankeräyssäiliö Huolto-ohjeet varaosalistalla Vetoleuat (3-osaiset): HN 2 BT Suukappaleet ja suorituskyky katso sivu 25. Edut Pihtien kuoret on valmistettu korkealaatuisesta painevalualumiinista, sen tukeva muotoilu suojaa likaantumiselta Yhdistävä neula kiertymättömissä laakereissa ja sisäisellä aksiaalisella suojauksella, kulumaton ja sujuva käynti Haassegmentoitu voimansiirto vipuvarren sovituksella vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kiinteä kuoren varsi ja ergonominen kahvan muotoilu: yksinkertainen ja helppo käsittely Käyttövarsi: toistettu uudelleenkäynnistys erittäin helppoa, jopa työkappaleella; erittäin hyödyllinen ylikokoisille niiteille Rataskehikko: messinkilevyllä; tasainen käynti Karankeräyssäiliö: pyörivästi asennettu on; voidaan tyhjentää helposti ja turvallisesti 24

25 Haitarimallinen niittaustyökalu SN 2 Työskentelyalue Vetoniitit :ään Ø kaikki materiaalit Tekniset tiedot Paino: Pituus suljettuna: Pituus avattuna: Vetopituus: 1.93 kg Varusteet Suukappaleet Ø 3.2 :lle, 4.0 :lle, 4.8 :lle, 6.0 :lle ja 6.4 :lle, 1 huoltokiintoavain, käyttöohjeet varaosalistalla 2 Asennustyökalut Vetoniitit Vetoleuat (3-osaiset) Edut Pihtien kuoret ja kahva on valmistettu korkealaatuisesta painevalualumiinista Leikkuukoneisto korkealujuusteräksestä, galvanoitu Muotoiltu kahva kaksoislaakeroitu Kapea kuori vaikeasti saavutettaville niiteille Oheiset kärkien kuoret ehkäisevät likaantumista Vipuvarsien asetelma 4-liitoksisella liukulaakeroinnilla vähennetty voimankäyttö Suukappaleen valinta käsikäyttöiselle, haitarimallisille ja vipuvarsiniittaustyökaluille Tuotenumerot suukappaleille Niitti Ø materiaali NTS, NTX, NTX-F, Flipper SN2 HN2 HN2-BT 2,4 Alu 10/ CAP-Alu, CAP-Cu 10/18 3 ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu, PG-Alu, PG-Teräs 10/24 17/24 16/24 4 Alu, Cu 10/24 17/24 16/24 4 Teräs, CAP-Alu, CAP-Cu, Alu, PG-Alu 4 Ruostumaton teräs, Stinox, PG-Teräs 10/27 17/27 16/27 10/29 17/29 16/ CAP-Alu, CAP-Cu 10/29 17/29 16/29 5 ja 4.8 Alu, PG-Alu 10/32 17/29 16/29 5 ja 4.8 Teräs, Alu 17/32 16/32 5 ja 4.8 Ruostumaton teräs, Stinox, PG-Teräs 17/36 16/36 6 Alu 17/36 16/36 6 Teräs 17/40 16/ Alu, PG-Alu 17/40 16/ Teräs, Alu 17/45 16/45 4 kaikki BULB-TITE 16/26 BT 5.2 kaikki BULB-TITE 16/32 BT 6.3 kaikki BULB-TITE 16/42 BT 7.7 kaikki BULB-TITE 16/48 BT Tuote 10/ / / / / / / / / / / / / /26 BT /32 BT /42 BT /48 BT Suukappaleiden valinta DIN ja GESIPA -vetoniittien mukaisesti. 25

26 Bird Pro -sarja Bird-sukupolvi hiiliharjattomalla moottorilla - Luotettavuutta pitkälle ajalle ja nopealle työskentelysekvenssille MADE IN GERMANY Bird Pro -sarja GESIPA, joka keksi akkukäyttöisen vetoniittityökalutekniikan, on valmistanut Bird-sarjaa nyt yli kaksikyentä vuotta. Tähän päivään mennessä, se on asettanut standardit akkukäyttöisille vetoniittityökaluille markkinoilla. Ei vähiten asiakkaiden vaatimusten muuttumisen vuoksi, Bird-perheen modulaarinen järjestelmä on päivitetty yleisin perustein. GESIPA on sen vuoksi kehittänyt uuden alustan, joka täydentää nykyistä Bird-sarjaa täyttääkseen asiakkaidee yhä kasvaneet vaatimukset. Ensiäiset kaksi työkalua tässä uudessa sarjassa ovat PowerBird Pro Gold Edition, PowerBird Pro ja AccuBird Pro. BLDC-teknologia BLDC-moottori on hiiliharjaton tasavirtamoottori joka kulumiselle alttiiden harjojen sijaan, käyttää elektronisia sensoreita, tunnistaakseen roottorin asennon ja kounikoidakseen staattorin käämin virtapiirin katkaisijoiden kautta. Elektroniikan ohjelmointi ohjaa moottoria. Edut BLDC-moottorista sisältävät korkean tehokkuuden, pitkän huoltovälin, erityisesti sujuvan toiminnan tarkalla kuulalaakeroinnilla ja elektronisen melun vähenemisen. VIDEO 26

27 Akkukäyttöiset vetoniittityökalut hiiliharjattomilla moottoreilla Li-ion-akut GESIPA Bird Pro-sarja on varustettu vakiona uusilla ladattavilla 2.1 Ah li-ion liukuakuilla. Näissä ladattavissa li-ion-akuissa on uusi Deep Sleep -toiminto. Pitääkseen akun itsepurkautumisen mahdollisian pienenä, akku automaattisesti ottaa Deep Sleep -tilan. Akku voidaan sitten herättää akkulaturissa ja on välittömästi valmis käyttöön. Lataustekniikka GESIPA li-ion-laturit ovat saatavilla 110 V ja 240 V AC jännitteille. Laturi tulee vakiona Euro-pistotulpalla. Muut versiot Kiinaa, Englantia ja USA:ta varten ovat saatavilla pyynnöstä. 2 Asennustyökalut Vetoniitit Ominaisuudet 1. Automaattinen peruutustoiminto Välittömästi karan katkeamisen jälkeen, lisätoiminto pysäyttää vetoprosessin ja siirtää vetoleuka-asennelman taakse alkuasentoon. Tämä säästää aikaa ja energiaa samaan aikaan kun tehdään varmaksi, että työkalu on välittömästi valmis käyttöön. 2. Työvalo Tarkkaan työkappaleeseen asetettuvat valoa emittoivat diodit ovat integroitu säätörenkaaseen. On kolme mahdollista kytkimen asentoa: Prosessi-kontrolloitu: Diodit pysyvät valaistuina asennusprosessin jälkeen, mikä mahdollistaa jatkuvan työnkulun jopa huonoissa valaistusolosuhteissa. Taskulampputoiminto: Jatkuva diodien loiste (max.10 minuuttia) Valaistus pois: säästää akkua. 3. Liukuakku Uusi liukuakku tarkalla optisella ja akustisella varaustilan näytöllä vähentää epämukavia yllätyksiä. Deep sleep toiminto ja elektroninen jarrutusenergian talteenotto pidentää akun käyttöaikaa akun lataus kestää jopa 2000 niittausta. Ylimääräiset tarttumisristikot ehkäisevät tippumista. 4. Akkulaturi Akkulaturi pikalataustoiminnolla. Akkua voidaan käyttää uudestaan vain 45 minuutin lataamisen jälkeen, ja on täyteen ladattu vain 90 minuutin jälkeen Edut Tehokkaampi ja pidempään kestävä BLDC-(hiiliharjaton tasavirta) moottori nopealle työnkululle 25 vetopituus vetoniiteille Jopa 20 kn vetovoima erityisen isoille vetoniiteille Muuttuvat työvalo säätörenkaassa Lisääntynyt tasapaino isoan, liukumattoman kantaosan ja alean painopisteen ansiosta Helppo tarttua Softgripin ansiosta Uusi liukuakku Akkulaturi pikalataustoiminnolla 27

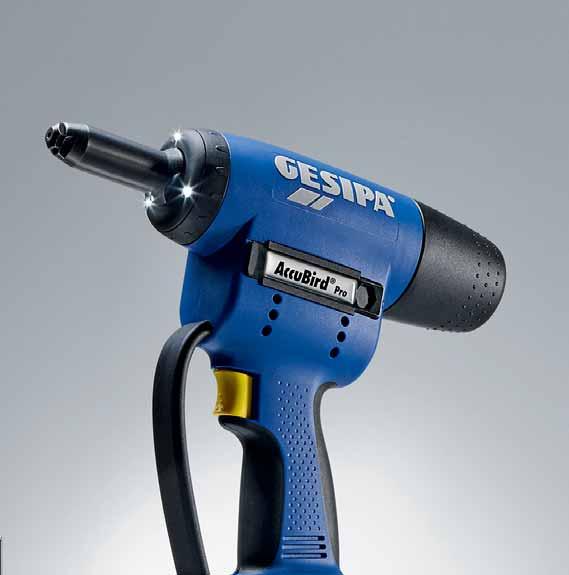

28 AccuBird Pro Akkukäyttöisten vetoniittityökalujen uusin sukupolvi jopa 4 kertaa nopeampi kuin muut akkukäyttöiset työkalut markkinoilla! AccuBird Pro Liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa AccuBird Pro Kahdella liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa AccuBird Pro Hiiliharjaton moottori ja 10,000 N vetovoima tekee AccuBird Prosta ääriäisen nopean vetoniittien asentamiseen Ø 5 asti kaikki materiaalit. Ääriäisen nopea, käytännössä ei kulumista AccuBird Pron BLDC-moottorilla on ääriäisen pitkä huoltoväli ja on käytännössä kulumaton. Verrattuna kaupallisesti saatavilla oleviin akkukäyttöisiin työkaluihin, asennus voi olla jopa 4x nopeampaa verrattuna paineilmakäyttöisiin vetoniittityökaluihin. Valinnainen Autoreverse-toiminto lisäksi vähentää vetotoimintoa, varmistaen että AccuBird Pro on välittömästi valmis toimintaan. Hyväksihavaittu ja ergonominen muotoilu AccuBird Pro on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, tuhansia kertoja todistetusti. Monipuolinen työkalu Vetoniitit alkaen Ø 2,4 alumiini, Ø 5 asti kaikki materiaalit ja vetoniitit Ø 6 asti alumiini. BULB-TITE -vetoniitit Ø 4 asti ja 5.2 alumiini ja teräs. G-Bulb-vetoniitit Ø 4.8 asti kaikki materiaalit.. Varmista, että käytät oikeaa syöttöputkea, kuten käyttöohjeessa on määritelty! Mitat :inä 28

29 AccuBird Pro akkukäyttöinen vetoniittityökalu 10 kn vetovoimalla ja hiiliharjattomalla moottorilla Tekniset tiedot Vetovoima: Paino: Käyttövoima: Vetopituus: Vetoleuat (3-osaiset) N 2,0 kg sis. akun 18 V hiiliharjaton tasavirtamoottori 25 Varusteet Suukappaleet: 17/24, 17/27, 17/29 ja 17/ V/2.1 Ah li-ion-liukuakku Paino: 0.4 kg saatavilla lisävarusteena Laturi 18.0 V li-ion akulle Asennustyökalut Vetoniitit Suukappaleen valinta Niittauskapasiteetti per akun lataus Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: V / Hz 21 V tasavirta minuuttia 0.6 kg Vetoniitti Ø noin. kpl / akun lataus Kiinnipitävä suukappala Materiaali Suukappale 2.4 Alu 1,800 17/18* CAP-Alu, CAP-Cu 1,300 17/18* ja 3.2 Alu 1,100 17/ ja 3.2 Teräs 1,100 17/ ja 3.2 Ruostumaton teräs 1,100 17/ Alu 1,100 17/ Teräs 1,000 17/ Ruostumaton teräs / ja 5 Alu / ja 5 Teräs / ja 5 Ruostumaton teräs /36* Alu /36* BULB-TITE -vetoniitti Vetoniitti Ø noin kpl /akun lataus Materiaali Suukappale * saatavilla lisävarusteena Erikoissuukappaleet ovat saatavilla pyynnöstä. Suukappaleen valinta DIN ja GESIPA -vetoniittien mukaisesti. 4 Alu 1,300 17/26 BT* Alu 1,100 17/32 BT* Alu /42 BT* Teräs /42 BT* Huomautus: Varustettu vakiona Euro-pistotulpalla (muut versiot pyynnöstä) Lisävaruste: Kiinnipitävä suukappale Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale 17/18 R /29 R /24 R /32 R* /27 R /36 R* *myös PowerBird :lle Yksiosainen jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, ohut jatkokappale noin Yksiosainen, ohut jatkokappale noin

30 PowerBird Pro PowerBird Pro Pro-sarjan monilahjakkuus. Yhdistää erinomaisen nopeuden suureen voimaan! PowerBird Pro 18.0 V/2.1 Ah liukuakulla ja laturilla muovisalkussa PowerBird Pro Kahdella 18.0 V/2.1 Ah liukuakulla ja laturilla muovisalkussa Tehokas ja nopea PowerBird Pro parantaa uutta Pro-sarjaa N vetovoimalla ja hyväksi todetulla hiiliharjattomalla moottorilla, PowerBird Pro on tehokas ja nopea kun asennetaan vetoniittejä Ø 6.4 asti mitä tahansa materiaalia. Automaattinen palautustoiminto lyhentää vetoprosessia, varmistaen että PowerBird Pro on välittömästi valmis toimintaan. Vetopituus on huomattavasti lisääntynyt 25 :ään erityisen pitkien niittien asennusta varten. Nopeampi, käytännössä ei kulumista Koska kulumiselle herkkiä hiiliharjoja ei ole käytössä, PowerBird Pro:n moottorilla on erittäin pitkä huoltoväli, on käytännössä kulumaton ja takaa luotettavasti nopeiat asennusfrekvenssit. Hyväksi todettu ja ergonomisesti suunniteltu PowerBird Pro on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, joka on todistettu tuhansia kertoja. Monipuolinen työkalu Vetoniitit alkaen Ø 4.8 teräs, Ø 6.4 asti kaikki materiaalit, Ø 8 asti alumiini, lukuunottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Varmista, että käytät oikeaa syöttöputkea kuten käyttöohjeessa on määritelty! Mitat :inä 30

31 PowerBird Pro akkukäyttöinen vetoniittityökalu 15 kn vetovoimalla ja hiiliharjattomalla moottorilla Tekniset tiedot Vetovoima: Paino: Käyttövoima: Vetopituus: Suukappaleet (3-osaiset) 15,000 N 2.0 kg sis. akun 18 V hiiliharjaton tasavirtamoottori 25 Varusteet Suukappaleet: 17/32, 17/36, 17/40 ja 17/45 Liukuakku 18.0 V/2.1 Ah (li-ion) Paino: 0.4 kg saatavilla lisävarusteena Laturi 18.0 V li-ion-akulle Asennustyökalut Vetoniitit Suukappaleen valinta Vetoniitti Ø noin. kpl / akun lataus Materiaali Suukappale Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: V / Hz 21 V tasavirta minuuttia 0.6 kg 4.8 ja 5.0 Teräs, Alu 1,000 17/ ja 5.0 Ruostumaton teräs / Alu / ,0 Teräs / Alu, PG-Alu / Teräs / Alu / BULB-TITE -vetoniitit 4.0 Alu 1,200 17/26 BT* Alu 1,000 17/32 BT* Alu /42 BT* Teräs /42 BT* Monel /42 BT* Alu /48 BT* MEGA GRIP -vetoniitit 4.8 Alu /31 MG* Teräs /31 MG* Ruostumaton teräs /31 MG* Alu /41 MG* Teräs /41 MG* Ruostumaton teräs * Saatavilla lisävarusteena /41 MG* Huomautus: Varustettu vakiona Euro-pistotulpalla (muut versiot pyynnöstä) Lisävaruste: Kiinnipitävä Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale 17/32 R /36 R /40 R /45 R Yksiosainen jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, ohut jatkokappale noin Yksiosainen, ohut jatkokappale noin Erikoissuukappaleet ovat saatavilla pyynnöstä. Suukappaleen valinta DIN ja GESIPA -vetoniittien mukaisesti. 31

32 Bird-sarja Akkukäyttöisten vetoniittityökalujen luojalta! MADE IN GERMANY Bird-sarja Bird-sarjan kehittäminen asiantuntijoiden ja teollisuuden käyttäjien aattikäyttöön teki GESIPA :sta johdottomien ja letkuttomien vetoniittiasennustekniikan keksijän ensiäinen laitteista, AccuBird, vietti kahdettakyenettä syntymäpäivää. Valmistus Valmistettu Saksassa GESIPA tuotekehitys, markkinoille tuominen ja jatkokehitys 1992 lähtien (AccuBird ), 1996 (PowerBird ), 1995 (FireBird ) 2014 Bird Pro -sarjan markkinoille tuominen 32

33 Bird-sarja Pakkaus AccuBird, PowerBird ja FireBird toimitetaan metallisessa kantolaukussa (34.5 x 26.5 x 9 cm). Kuori ja varusteet Suukappaleet ja kiintoavain AccuBird issä ja Power- Bird issä rungossa, FireBird issä karankeräyssäiliössä Karankeräyssäiliön tilavuus on noin 190 cm³, mikä tarkoittaa ettei sitä tarvitse tyhjentää usein Tarvikkeet ja erikoismallit ovat saatavilla jatkuvasti Li-Ion-energialla Ei muisti-ilmiötä Korkea energianluovutus korkealla jännitteellä ja alhaisella painolla helppoa ja nopeaa käyttöä varten Erittäin alhainen itsepurkautuminen Akun muoto mahdollistaa työkalun säilyttämisen akullaan seisten Käytännön näkökulmia Vaihdettavat suukappaleet ja kiintoavain sisältyvät aina työkaluun Kompakti, tärinänkestävä työkalun kuori Karan ulostulo karankeräyssäiliöön peräosan kautta ja edestä suukappaleen kautta painovoiman avulla Uuvuttamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen kahvan ansiosta Mekanismi, ohjausyksikkö ja akku Mekanismin ja ohjausyksikön luotettava yhdistäminen Ohjausyksikön valu on vesi- ja pölytiivis Käyttäjäystävällinen pistokeliitettävä akku 2 Asennustyökalut Vetoniitit Li-Ion-akut GESIPA n akkukäyttöiset asennustyökalut AccuBird ja FireBird ovat varustettu vakiona 1.3 Ah Li-Ion-akulla. GESIPA PowerBird toimitetaan 2.6 Ah Li-Ion-akulla. Näissä ladattavissa Li-ion-akuissa on uusi Deep Sleep -toiminto. Pitääkseen akun itsepurkautumisen mahdollisian pienenä, akku automaattisesti ottaa Deep Sleep -tilan. Akku voidaan sitten herättää akkulaturissa ja on välittömästi valmis käyttöön. Tehokas 2.6 Ah akku on vaihtoehtoisesti saatavilla lisävarusteena AccuBird iin ja FireBird iin. Vanhempia työkaluja voidaan tietysti myös käyttää uusilla Li-Ion-akuilla. Li-Ion-tekniikassa käytetyn erilaisen latausperiaatteen vuoksi, myös akkulaturi täytyy vaihtaa kun vaihdetaan Li-Ion-akkuihin; Akkulatureita NiCd-akuille on edelleen saatavilla. Lataustekniikka Erikoinen, älykäs virtapiiri GESIPA Li-Ion-akuissa suojaa itsepurkautumista vastaan ja varmistaa, että viimeinen asennussykli voidaan suorittaa loppuun, ennen kuin akku ilmaisee tyhjän kuntonsa saumalla. Tyhjä akku on valmis käytettäväksi taas vain noin yhden tunnin latausajan jälkeen. GESIPA Li-Ion-latausyksiköt ovat tietysti myös saatavilla vaihtoehtoisille jännitteille 110 VAC ja 230 VAC. Deep Sleep -toiminnolla akun käyttöiän pidentämiseksi 33

34 Jatkokappaleet PowerBird ille ja AccuBird ille Yksiosaiset jatkokappaleet Vetoniittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin. Kokonaispituus = teräskärkikaulus + tavallinen suukappale Moniosaiset jatkokappaleet Vetoniittien asentamiseen syviin paikkoihin. Ne ruuvataan työkalun ja olemassa olevan teräskärkikauluksen väliin. Kokonaispituus = teräskärkikaulus + jatkokappale + tavallinen suukappale Yksiosainen Teräskärkikauluksen kokonaispituus on :lle, :lle ja :lle. Työkalu AccuBird PowerBird PowerBird Gold Edition PowerBird jousikuormitetulla liipaisinjärjestelmällä Moniosainen Muuttuva teräskärkikauluksen jatko on mahdollinen 100 osissa. Teräskärkikauluksen kokoispituus, sisältäen jatkokappaleen, on :lle. Työkalu 100 AccuBird PowerBird PowerBird Gold Edition

35 AccuBird Hyväksi todetut vetoniittityökalut Li-Ion-energialla AccuBird 14.4 V / 1.3 Ah akulla kantolaukussa more than YEARS AccuBird 2 Asennustyökalut Vetoniitit AccuBird kahdella akulla 14.4 V / 1.3 Ah ja laturilla, kantolaukussa AccuBird Tuotanto Kehitetty ja valmistettu Saksassa vuodesta 1992 lähtien akkukäyttöisten vetoniittityökalujen keksijän toimesta Luotettavuus Elektronisesti ohjattu Ei mekaanisia kytkimiä Elektroninen lämpötilan ja ylikuormituksen suojaus Suuri toimintavarmuus alhaisen tehohäviön omaavan kuularuuvikäytön ansiosta Vapaus Kaapelivapaa työkalu joustavaan käyttöön asennustöissä ja teollisessa tuotannossa i Korkea suorituskyky N vetovoima Suuri vetovoima turvalliselle vetoniittien asentamiselle halkaisijaltaan 5 asti kaikki materiaalit Suuri niittauskapasiteetti/lataus Suuri 20 vetopituus Monikäyttöisyys Vetoniitit alkaen Ø 2.4 alumiini, 5 Ø asti kaikki materiaalit ja vetoniitit Ø 6 asti alumiini. BULB-TITE -vetoniitit Ø 4 asti ja 5.2 alumiini ja teräs. Nopeus Nopea toiminta vetoleukamekanismin automaattisen palautuksen ansiosta jokaisen asennusprosessin jälkeen Li-Ion-energialla Valittavana 1.3 Ah ja 2.6 Ah Li-Ion-akut VIDEO 35

36 AccuBird Ladattava 14.4 voltin vetoniittityökalu Li-ion-akulla Varusteet Työskentelyalue Vetoniitit 5 Ø asti kaikki materiaalit. BULB-TITE -vetoniitit 4, 5.2 ja 6.3 Ø alumiini ja teräs. Laturi 14.4 V Li-Ion Suukappaleet 17/24, 17/27, 17/29 ja 17/32 Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: 2.0 kg sis. akun 20 Tasavirtamoottori 10,000 N Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V tasavirta minuuttia (akusta riippuen) 0.6 kg Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg saatavilla lisävarusteena Mitat :inä Deep Sleep -toiminnolla akun käyttöiän pidentämiseksi AccuBird 14.4 V / 1.3 Ah akulla ja laturilla, pahvilaatikossa AccuBird 14.4 V / 1.3 Ah akulla, pahvilaatikossa Laturi 12 V NiCd AccuBird 14.4 V / 1.3 Ah akulla ja laturilla jousikuormitetulla liipaisinjärjestelmällä kantolaukussa

37 AccuBird Ladattava 14.4 voltin vetoniittityökalu Li-ion-akulla Varusteet Suukappale kapasiteetti per akun lataus Niitti Ø :inä noin kpl/ akun lataus Materiaali Suukapale 2.4 Alu 1,500 17/18* CAP -Alu, CAP -Cu 1,000 17/18* ja 3.2 Alu / ja 3.2 Teräs / ja 3.2 Ruostumaton teräs / Alu / Teräs / Ruostumaton teräs / ja 5 Alu / ja 5 Teräs / ja 5 Ruostumaton teräs /36* Alu /36* BULB-TITE -vetoniitti 4 Alu 1,000 17/26 BT* Alu /32 BT* Alu /42 BT* Teräs /42 BT* * saatavilla lisävarusteena Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille. Yleismallin suukappale 17 AccuBird iin Yksiosainen, ohut jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin noin 117, Ø Yksityiskohtainen informaatio sivulla Asennustyökalut Vetoniitit Lisävaruste: Kiinnipitävä suukappale Jatkettu karankeräyssäiliö, AccuBird iin ja PowerBird iin Muutossarja BULB-TITE -vetoniiteille: painehylsy, vetoleuat ja 3 suukappaletta Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale Kiinnipitävä suukappale 17/18 R /29 R /24 R /32 R* /27 R /36 R* *myös PowerBird ille Vetoleuat (3-osaiset)

38 owerbir PowerBird Hyväksihavaittu vetoniittityökalu Li-Ion-energialla ja vieläkin suurealla asennussuorituskyvyllä PowerBird 14.4 V / 2.6 Ah akulla ja laturilla, metallisessa kantolaukussa PowerBird kahdella 14.4 V / 2.6 Ah akulla ja laturilla, metallisessa kantolaukussa PowerBird 14.4 V / 2.6 Ah akulla ja laturilla, metallisessa kantolaukussa, juosikuormitetulla liipaisinjärjestelmällä PowerBird Innovaatio Hyvin tunnetun AccuBird :in vahvempana veljenä PowerBird on suorituskykyinen jatke niin sanottuun Bird-perheeseen GESIPA :lta ja mahdollistaa suoriutumisen kaikista rakenneniiteistä. Käytännön näkökulmat Toimituksen käyttäjäsuuntautunut ulottuvuus: metallinen kantolaukku yhdellä akkulaturilla, yhdellä akulla ja neljällä suukappaleella PowerBird Li-Ion-energialla 2.6 Ah akku, vaihtoehtoisesti pyynnöstä 1.3 Ah PowerBird Monipuolisuus Vetoniitit 4.8 :stä Ø teräs, 6.4 Ø asti kaikki materiaalit ja 8 asti alumiini, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit 7.7 Ø asti kaikki materiaalit. MEGA GRIP -vetoniitit 6.4 Ø asti kaikki materiaalit. Taloudellisuus Hyvä hinta-suorituskyky-suhde Laaja työskentelyalue Lyhyet prosessointiajat Pitkä käyttöaika 2.6 Ah akun ansiosta VIDEO i 38

39 dpowerbird Ladattava 14.4 voltin vetoniittityökalu Li-Ion-akulla vieläkin suurealla suorituskyvyllä Työskentelyalue Vetoniitit alkaen Ø 4.8 teräs, Ø 8 asti alumiini, 6.4 asti kaikki materiaalit, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti, kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti, kaikki materiaalit. Laturi 14.4 V Li-Ion Asennustyökalut Vetoniitit Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: Suukappaleet 17/32, 17/36, 17/40 ja 17/45 Vetoleuat (3-osaiset) kg sis. akun 20 Tasavirtamoottori 14,000 N Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg saatavilla lisävarusteena 230 V / 50 Hz 14.4 V tasavirta minuuttia (riippuen akusta) 0.6 kg Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg Deep Sleep -toiminnolla akun käyttöiän pidentämiseksi Laturi 12 V NiCd Mitat :inä 39

40 PowerBird Ladattava 14.4 voltin vetoniittityökalu Li-Ion-akulla vieläkin suurealla suorituskyvyllä Varusteet Yksiosainen, kapea jatkokappale niittien asentamiseen syviin paikkoihin. Yksiosainen, kapea jatkokappale noin 110 asti, Ø 22.5, niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, kapea jatkokappale noin 160 asti, Ø 22,5, niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Suukappaleen valinta kapasiteetti per akun lataus Niitti Ø noin kpl/ akun lataus materiaali Suukappale 4.8 ja 5.0 Teräs, Alu / ja 5.0 Ruostumaton teräs / Alu / Teräs / Alu, PG-Alu / Teräs / Alu / BULB-TITE -vetoniitit 4.0 Alu 1,000 17/26 BT* Alu /32 BT* Alu /42 BT* Muut koot saatavilla pyynnöstä Jatkettu karankeräyssäiliö sopii AccuBird iin PowerBird iin Teräs /42 BT* Monel /42 BT* Alu /48 BT* ja vetoleuat MEGA GRIP -vetoniitit 4.8 Alu /31 MG* Alu /41 MG* Teräs /31 MG* Lisävaruste: Kiinnipitävä suukappale Syötetty niitti pysyy missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely 6.4 Teräs /41 MG* Ruostumaton teräs Ruostumaton teräs * saatavilla lisävarusteena /31 MG* /41 MG* Erikoismuotoillut suukappaleet saatavilla pyynnöstä Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille. Kiinnipitävä suukappale 17/32 R /36 R /40 R /45 R

41 PowerBird Solar Ihanteellinen syville, vaikeasti saavutettaville alueille aurinkokennokäyttökohteissa Powe 2 Asennustyökalut Vetoniitit Työskentelyalue Vetoniitit alkaen Ø 4.8 teräs 6.4 asti kaikki materiaalit, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: Jatkokappale: 2.42 kg sis. akun 20 Tasavirtamoottori 14,000 N n. 167 Varusteet n. 167 jatkokappale kaksi Li-Ion-akkua 2.6 Ah/14.4 V Pikalaturi Suukappaleet 17/32, 17/36, 17/40, 17/45 ja 17/48 BT Muovisalkku Mitat :inä 41

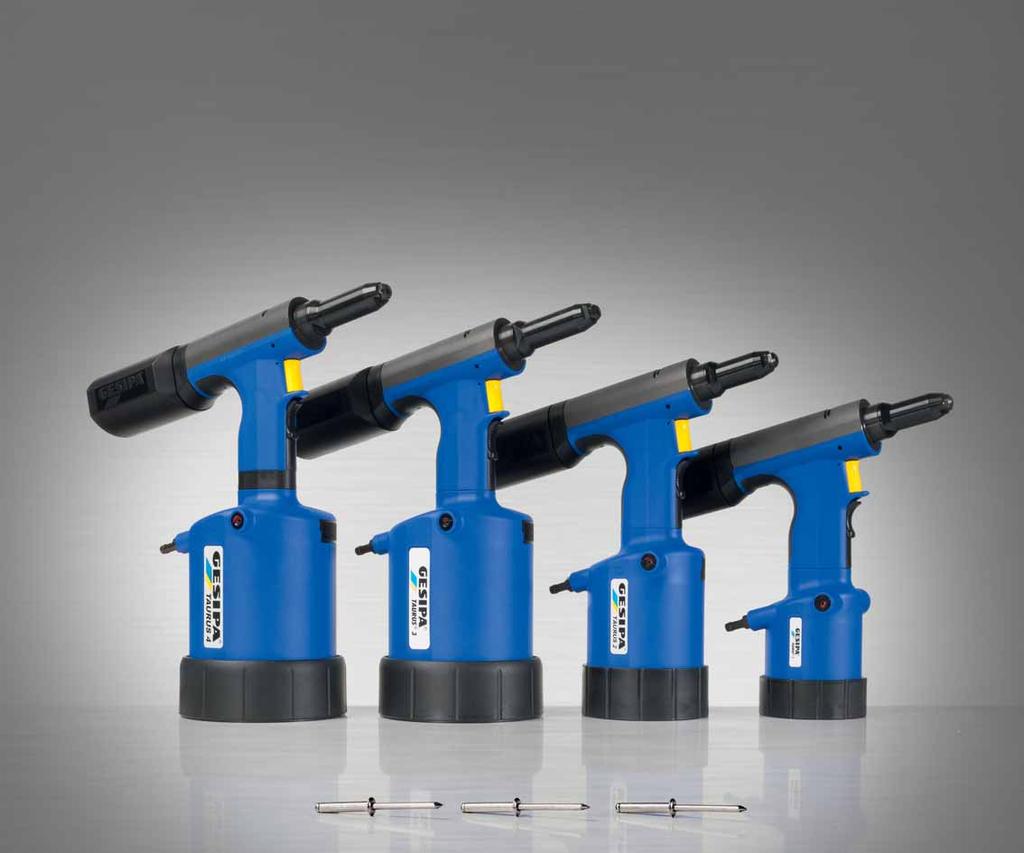

42 TAURUS -sarja GESIPA valmistamat pneumaattishydrauliset vetoniittityökalut ovat tehty ideaalisiksi lähes kaikkiin käyttökohteisiin. Kustannustehokas rakenne, täydelliset käsittelyominaisuudet ja käytännölliset varusteet tekevät TAURUS -sarjasta niin ainutlaatuisen ja joustavan. MADE IN GERMANY TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4 TAURUS 5 TAURUS 6 42

43 Etuja, jotka vakuuttavat TAURUS 2 markkinoille esittelyn jälkeen, vuonna 2002, TAURUS -sarja on onnistunut vakuuttamaan tuhansia kertoja kaupan alalla ja teollisuudessa. TAURUS 2 varsinkin on todellinen monitaituri. 01 Työskentelymukavuutta Turvallisuutta Modulaariset periaatteet 02 Voima 2 Asennustyökalut Vetoniitit 05 TAURUS - SARJA VIDEO i Tehokkuus 04 Patentoitu mekanismi Modulaariset periaatteet > Laajin mahdollinen osien yhteensopivuus alhaiset varaosavarastot ja yksinkertainen kunnossapito > Joustava soveltaminen uusiin käyttökohteisiin 02 Voima > Suuret vetovoimat yhdistettynä alhaiseen painoon > Nopea työskentelysykli > Optimoitu vetopituus koko sarjalle 03 Patentoitu mekanismi > Ilmanpaineella pakolla liikutetut vetoleuat > Turvallinen, niitin karan liukumaton tartunta > Vain yksi vetoleukamalli kaikille työkaluille > Erittäin pitkät huoltovälit 04 Tehokkuus > Pieni paineilman kulutus kaksitoimisuuden ansiosta: niittien asennus ja karojen poisto käyttävät samaa paineilmaa > Ilman imu tarvittu vain pystysuoraan alaspäin niitatessa. Voidaan pysyvästi kytkeä pois jos imua ei tarvita. 05 Työskentelymukavuutta / turvallisuutta > Kumipintainen, muotoiltu kahva > Tasapainotettu painopiste > Vähäinen tärinä ja hyvä äänieristys > Vähän aktivointivoimaa tarvitseva > Karankeräyssäiliö kiertyvällä ilmanohjaimella > Ylipaineventtiili ylikuormituksen estämiseksi > Integroitu suojausominaisuus estää karan ulostulon kun karankeräyssäiliö on poistettu 43

44 TAURU TAURUS -sarja TAURUS 1 TAURUS PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä alkaen 2.4:stä 3.2 Ø asti kaikki materiaalit ja 4 Ø asti alumiini/teräs (maksimi karan halkaisija. 2.5 ) Tekniset tiedot Paino: 1.3 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 1.0 litraa per niitti Vetovoima: 4,200 N 5 barilla Vetopituus: 15 Varusteet Suukappaleet:17/18, 17/20 ja 17/22, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 5 Ø asti kaikki materiaalit ja 6 Ø asti alumiini/teräs (maksimi karan halkaisija 3.2 ) Tekniset tiedot Paino: 1.6 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2.3 litraa per niitti Vetovoima: 9,000 N 5 barilla Vetopituus: 18 Varusteet Suukappaleet:17/24, 17/27, 17/29 ja 17/32, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml,1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla Mitat :inä Mitat :inä 44

45 Pneumaattis-hydrauliset vetoniittityökalut STAURUS PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit (maksimi karan halkaisija 4.5 ) Tekniset tiedot Paino: 1.9 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 4.8 litraa per niitti Vetovoima: 14,000 N 5 barilla Vetopituus: 25 Varusteet Suukappaleet:17/36, 17/40 ja 17/45, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla 3 TAURUS PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit ja 8 Ø asti alumiini (maksimi karan halkaisija 4.5 ) Tekniset tiedot Paino: 2.0 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 4.8 litraa per niitti Vetovoima: 20,000 N 5 barilla Vetopituus: 19 Varusteet Suukappaleet:17/36, 17/40 ja 17/45, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla 2 Asennustyökalut Vetoniitit Mitat :inä Mitat :inä 45

46 TAURUS -sarja TAURUS 5 TAURUS 6 Perustyökalu Perustyökalu Työskentelyalue Vetoniitit yli 6.4 Ø kaikki materiaalit ja lukkopultit 10 Ø asti vastaavilla vetopäillä. Tekniset tiedot Paino: 3.4 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 6.9 litraa per niitti Vetovoima: 42,000 N 7 barilla Vetopituus: 17 Varusteet 1 hydrauliöljypullo 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Työskentelyalue Vetoniitit yli 6.4 Ø kaikki materiaalit ja lukkopultit 10 Ø asti vastaavilla vetopäillä. Tekniset tiedot Paino: 3.4 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 6.9 litraa per niitti Vetovoima: 50,000 N 7 barilla Vetopituus: 15 Varusteet 1 hydrauliöljypullo 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla TAURUS 5 ja 6 täytyy varustaa käyttökohteeseen sopivalla suukappaleella. Valmistetaan pyynnöstä. TAURUS 5 ja 6 täytyy varustaa käyttökohteeseen sopivalla suukappaleella. Valmistetaan pyynnöstä. Mitat :inä Mitat :inä 46

47 Varusteet TAURUS -sarja 1-4 Monipuolinen varustevalikoima antaa sinulle mahdollisuuden muokata työkaluasi melkein mihin tahansa haasteeseen joko kaupan alan, rakentamisen tai teollisuuden käyttökohteisiin. Suukappaleet Pitkille karoille, erikoisvetoniiteille ja muille haasteille Oikean suukappaleen käyttö on tärkeää luotettavan niittauksen ja huolitellun niitatun liitoksen varmistamiseksi. Laaja valikoima tavallisia ja erikoisia suukappaleita mahdollistaa eri tyyppisille vetoniiteille mukautumisen. Jopa erikoisversiot ovat saatavilla pyynnöstä. Kaikki suukappaleiden valintatieto on DIN- ja GESIPA -vetoniittien mukaisesti. 2 Asennustyökalut Vetoniitit Suukappaleen valinta Niitti Niitti Ø materiaali Suukappale 2.4 Alu 17/ CAP -Alu, CAP -Cu 17/ Alu/Cu 17/ Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu/alu 17/ ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, PG-Alu, PG-Teräs, PG-Ruostumaton teräs 17/ Alu, Cu, CAP -Alu, CAP -Cu 17/ Tavallinen 4 Teräs, Alu, PG-Alu 17/ Ruostumaton teräs, Stinox, PG-Teräs, PG-Ruostumaton teräs 17/ ja 5 Alu, CAP -Alu, CAP -CU, PG-Alu 17/ ja 5 Teräs, Alu 17/ ja 5 Ruostumaton teräs, Stinox, PG-Teräs, PG-Ruostumaton teräs, G-Bulb 17/ Alu 17/ Teräs 17/ Alu 17/ Teräs, Alu, Ruostumaton teräs, PG-Ruostumaton teräs, G-Bulb 17/ Alu 17/ Alu 17/26 BT BULB-TITE 5.2 Alu 17/32 BT Alu, Teräs, Monel 17/42 BT Alu 17/48 BT MEGA GRIP 4.8 Alu, Teräs, Ruostumaton teräs 17/31 MG Alu, Teräs, Ruostumaton teräs 17/41 MG

48 PH 2000 Hydro-pneumaattinen vetoniittityökalu Työskentelyalue Vetoniitit Ø 3.0:stä 6.4 :ään kaikki materiaalit ja vetoniitit Ø 2.4 :stä 3.2 :ään pienten vetoleukojen asennussarjalla. Tekniset tiedot Paino: 2.1 kg Käyttöilmanpaine: 6 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: ltr. per niitti (0.6 ltr. paineilma) Vetovoima: 10,000 N 5 barilla Vetopituus: 22 Varusteet Suukappaleet: 16/24, 16/27, 16/29, 16/32, 16/36, 16/40 ja 16/45 1 sarja vetoleukoja, 1 ilmanohjain (no. 896) 1 kiintoavain MSU 1 pyöreäpäinen ruuvimeisseli SW öljyntäyttöpurkki hydrauliöljyllä Huolto-ohjeet varaosalistalla Mitat :inä 48

49 Hydro-pneumaattinen vetoniittityökalu Ominaisuudet Patentoitu karanpoistojärjestelmä on työkaluun integroitu osa. Ei jälkiasennuksen tarvetta. Asennusprosessiin käytetty paineilma on sen jälkeen käytetty automaattisesti karan poistamiseen, tehokas ja kustannuksia säästävä ratkaisu. Korkea asennusvoima pienellä painolla Yleiskäyttöinen, helppo käsiteltävyys Suuri vetopituus (22 ) takaa asentamisen ilman uudelleen asettamista ja pidentää öljyntäyttöväliä Pneumaattinen männän palautus suuri työskentelysekvenssi 2 Asennustyökalut Vetoniitit Työkalun kärki alumiinia kulumiselta suojaavalla päällystyksellä Karan automaattinen ulostyöntö keräyssäiliöön käyttäen asennusprosessiin käytettyä paineilmaa Vetoniitti pysyy suukappaleessa riippumatta työkalun asennosta Helposti käytettävä liipaisinnappi Helppo tyhjentää kääntämällä säiliön kuorta Irroitettava käsisuoja Muotoiltu kahva Keräyssäiliö asennettu vahinkovapaaseen tapaan Aluminiinisylinteri iskunkestävällä muovisuojuksella Kiinteä pohjakumi 49

50 Niittimutterit alumiini Materiaali: AlMg 3 Tavallinen Kupukanta M M M M M D 1 x L per rasia 6 x A x " 7 x A x " 9 x A x " 11 x A x " 12 x A x " Pieni kanta D 1 x L per rasia M M M M x A x A x A x A 100 Uppokanta (90 ) M M M M M D 1 x L per rasia 6 x A x " 7 x A x " 9 x A x " 11 x A x " 12 x A x " Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille sekä kärkien halkaisijat ovat sivulla

51 Niittimutterit teräs uritettu Materiaali: Teräs, sinkitty Tavallinen Kupukanta M M M D 1 x L per rasia 6 x A x " 7 x A x " 9 x A x " 9 x A x " M M x A x " 11 x " 11 x " 12 x A x " 3 Niittimutterit Pieni kanta D 1 x L per rasia M M M x A x A x A x " 9 x " M x A x " 11 x " M 10 12,1 12 x 18,0 1,5-4, " 12 x 20,0 4,0-6, " 51

52 Niittimutterit teräs uritettu Materiaali: Teräs, sinkitty Uppokanta (90 ) M 4 6,1 M 5 7,1 M 6 9,1 M 8 11,1 M 10 12,1 D 1 x L per rasia 6 x A x " 7 x A x " 9 x A x " 9 x A x A x " 11 x " 12 x A x " Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille sekä kärkien halkaisijat ovat sivulla

53 Niittimutterit ruostumaton teräs A2 Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M D 1 x L per rasia 6 x A x " M x A x " M x A x " M x A x " Pieni kanta D 1 x L per rasia Niittimutterit M x A 500 M x A M x A 250 M x A 100 Uppokanta) D 1 x L per rasia M M M M x A x " 7 x A x " 9 x A x " 11 x A x " 53

54 Niittimutterit ruostumaton teräs A4 Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M M M M D 1 x L per rasia 6 x A x " 7 x " 7 x " 9 x A x " 11 x A x " Pieni kanta M M M M D 1 x L per rasia 6 x A x " 9 x A x A 100 Uppokanta M M M M D 1 x L per rasia 6 x A x " 7 x " 7 x " 9 x A x " 11 x A x " 54

55 Niittimutterit Koko Varren geometria pyöreä ja uritettu; kaikki materiaalit Kupukanta Uppokanta Pieni kanta Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Kärjen korkeus M M M M M Koko Varren geometria puoli-kuusikulmainen; kaikki materiaalit Kupukanta Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Pieni kanta Kärjen korkeus M M M M Niittimutterit Kiristysmomentti (Nm) ja (lb-ft) Alu Teräs Ruostumaton teräs A2 /A4 / Monel Nm (lb-ft) Nm (lb-ft) Nm (lb-ft) M M , M M M Kierteen hajoamisvoima (N) ja (kp) N Alu Leikkausvoima (N) ja (kp) (kp) N Teräs (kp) N Ruostumaton teräs A2 /A4 / Monel M4 4, , ,000 1,019 M5 5, ,500 1,172 15,000 1,529 M6 9, ,000 1,836 > 25,000 2,548 M8 13,000 1,325 28,000 2,853 > 30,000 3,057 M10 14,000 1,427 30,000 3,057 - N Alu (kp) N Teräs (kp) N Ruostumaton teräs A2 /A4 / Monel M4 1, , , M5 1, , , M6 2, , , M8 3, , , M10 3, , (kp) (kp) 55

56 GBM 10 Käsikäyttöinen niittimutterityökalu yksinkertaisella vedon säädöllä G Työskentelyalue Niittimutterit M3*:sta M6:een alumiini ja M5:een teräs, messinki ja ruostumaton teräs Tekniset tiedot Paino: 600 g Kokonaispituus: 260 Vetopituus: 7 Varusteet Vakio: Kierrekara ja suukappale (vaihtoehtoinen M4 - M6) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Yksinkertainen noston säätö pyälletyn mutterin avulla niittimuttereiden turvallista ja täydellistä asentamista varten Kierrekaran suojaus jousirenkaalla nopeaa työkaluvapaata kierrekaran vaihtamista varten Avausjousi helpottaa käsittelyä Runko korkealaatuista painevalualumiinia Rungon pää tehty taotusta kromi-vanadium-teräksestä Ergonomiset kahvat Mitat :inä 56

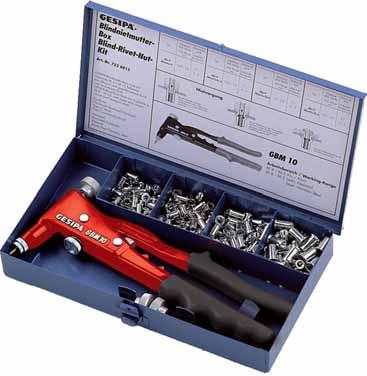

57 Niittimutterikäsityökalu BM 10 Kierrekarat ja suukappaleet Tuote Kierrekara M3* Kierrekara M Kierrekara M Kierrekara M Suukappale M3* GBM 10 M GBM 10 M GBM 10 M Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteina Niittimutterilaatikko 4 Asennustyökalut Niittimutterit GBM 10 kierrekaralla ja suukappaleella M5 Sisältää kierrekarat ja suukappaleet M 4 ja M 6, erilaisia niittimutterikokoja M 4:stä M 6:een tehty alumiinista materiaalipaksuudelle 0.25:stä 3 :ään. Sis. 4 niittimutterikokoa: Alumiini M4 x 6 x 11.0 Alumiini M5 x 7 x 11.5 Alumiini M5 x 7 x 13.5 Alumiini M6 x 9 x

58 GBM 20 Käsikäyttöinen niittimutterityökalu suurella vipuvarrella Työskentelyalue Niittimutterit M3*:sta M6:een alumiini ja M5:een teräs, messinki ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 900 g Varusteet Vakio: Kierrekara ja suukappale (valinnainen M4 - M6) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Avausjousi helpottaa käsittelyä Suuri vipuvarren toiminta työskentelyyn minimivaivalla Nopea työkaluvapaa kierrekaran vaihto Nopea istukan asetus nopealle ja yksinkertaiselle kierrekaran kiinni ja pois kiertämiselle Kuori valmistettu teräksestä Varsi valmistettu taotusta teräksestä Muovipäällysteiset kahvat Kierrekarat ja suukappaleet Tuote Kierrekara M3* Kierrekara M Kierrekara M Kierrekara M Suukappale M3* GBM 20 M GBM 20 M Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteena GBM 20 M

59 GBM 30 Niittimutterikäsityökalu nopealla istukkayksiköllä Työskentelyalue Niittimutterit M3*:sta M10:een alumiini ja teräs ja M8:aan ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: GBM 30 M GBM 30 M GBM 30 M GBM 30 M kg Varusteet Vakio: Kierrekara ja suukappale (valinnainen M5 - M10) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Nopea istukan asetus nopealle ja yksinkertaiselle kierrekaran kiinni ja pois kiertämiselle Suotuisa voimansiirtosuhde pienten voimien käyttökohteille kun asennetaan suurempia niittimuttereita Yksinkertainen noston asetus nostoskaalan kautta turvallista ja täydellistä niittimuttereiden asentamista varten Nopea työkaluvapaa kierrekaran vaihto Kuori ja ristilaakerointi valmistettu taotusta teräksestä Vipuvarret valmistettu galvanoidusta teräsputkesta Muovipäällystetyt kahvat Tuote Kierrekara M3* Kierrekara M4* Kierrekara M Kierrekara M Kierrekara M Kierrekara M Suukappale M3* Suukappale M4* Suukappale M Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteena 4 Asennustyökalut Niittimutterit 59

60 FireFly Voimaa ja järkeä niittimuttereiden asentamiseen Älykäs käsittely GESIPA -käsiniittaustyökalu Flipper in hyväksi todistettu toimintaperiaate säästää jopa 40% käsivoimaa asennettaessa niittimuttereita Erikoinen vipumuotoilu sekä räikkämekanismi pienentävät käsivoiman tarvetta Suukappaleen ja kierrekaran vaihto Kokonaisvetopituus on 9 uuden sukupolven multigrip-niittimuttereiden kuten uusien GESIPA PolyGrip -niittimuttereiden asentamiseen Työkaluvapaa vetopituuden ja kierrekarojen pituuksien asetus mahdollistaa eri pituisten niittimuttereiden yksinkertaisen asentamisen Työskentelyalue Niittimutterit M3:sta M6:een alumiini sekä M3:sta M5:een teräs Tekniset tiedot Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: Paino: g Mitat :inä 60

61 FireFly Varusteet FireFly laatikko Varustettu M5 suukappaleella ja kierrekaralla muovisessa kantolaukussa, kahdella minipakkauksella alumiininiittimuttereita M4 ja M5 sekä suukappaleella ja kierrekaralla M4, käyttöohjeilla ja vetopituuden säätöohjeella Täyttö-minipakkaukset niittimuttereille M4 x 6 x M5 x 7 x Jälkiasennussarja niittipulteille BRN kierteen ulkonema min. max.* M M M * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteiden ulkonemille > 22. Kierrekarat ja suukappaleet Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Suukappale M Suukappale M Suukappale M Suukappale M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Kierrekara 1/4-20 UNC Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNC Suukappaletta UNC voidaan käyttää kierrekaroille UNC ja UNF 4 Asennustyökalut Niittimutterit Suukappale 1/4-20 UNC FireFly pahvilaatikossa Varustettu suukappaleella ja kierrekaralla, käyttöohjeilla ja vetotaulukolla Tuote FireFly M5 pahvilaatikossa FireFly M3 pahvilaatikossa FireFly M4 pahvilaatikossa FireFly M6 pahvilaatikossa FireFly 6-32 UNC pahvilaatikossa FireFly 8-32 pahvilaatikossa FireFly UNC pahvilaatikossa FireFly UNF pahvilaatikossa FireFly 1/4-20 UNC pahvilaatikossa

62 FireBird Hyväksi todistettu niittimutterityökalu Li-Ion-energialla FireBird akulla 14.4 V / 1.3 Ah ja laturilla, metallisessa kantolaukussa more than YEARS FireBird FireBird kahdella akulla 14.4 V / 1.3 Ah ja laturilla, metallisessa kantolaukussa i Korkea suorituskyky 14.4 voltin ladattava energia joustavaan, kaapelivapaaseen käyttöön työmailla ja teollisessa tuotannossa Turvallisuus ensin Niittimutterin paikalleen kiertäminen alennetulla momentilla ja automaattisella poiskytkennällä Asennusprosessin liipaisu selvästi erotettu paikalleenkiertämistoiminnosta Automaattinen poiskiertämistoiminto asennusprosessin päättymisen jälkeen Poiskiertäminen suurella momentilla Tukeva, kompakti ja tärinänkestävä työkalun kuori Ergonomia Rasittamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen otteen ansiosta Helppo vetopituuden säätö Li-Ion-energialla Akku 1.3 Ah:lla (vakio) tai 2.6 Ah:lla lisävarusteena Ei muisti-ilmiötä Suuri energian tuotto korkean jännitteen ansiosta Alhainen paino mahdollistaa ääriäisen helpon ja nopean toiminnan Ääriäisen alhainen akun itsepurkautuminen Uusi akun muoto mahdollistaa työkalun varastoinnin akulla seisten Nopea Yksinkertainen ja turvallinen niittimuttereiden kiertäminen Tasainen asennusnopeus Automaattinen vaihto asettamisesta kiertämiseen Nopea ja yksinkertainen vaihtojärjestelmä kierrekaroille Monipuolinen M10 alumiininiittimutterit ja M8 asti teräs ja M6 asti ruostumaton teräs 62

63 FireBird Akkukäyttöinen niittimutterityökalu 14,4 voltin Li-Ion-akulla Työskentelyalue Niittimutterit M10 asti alumiini, M8 asti teräs ja M6 asti ruostumaton teräs Tekniset tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: Varusteet 2.1 kg sis. akun 13,000 N Tasavirtamoottori 5.5 Kierrekara ja suukappale M6 (työskentelyasennossa), 1 kuusikulmainen kiintoavain Kierrekara ja suukappale M4 ja M5 (laukussa), 1 tupla-avoinpäätyinen kiintoavain SW 24/27 Kapasiteetti per akun lataus/kierrekarat ja suukappaleet Niittimutterin sisäkierre Materiaali n. kpl / akun lataus M3 Alu 480 M3 Suukappale Teräs/Ruostumaton teräs 440 M4 Alu 420 M4 Teräs/Ruostumaton teräs 380 M5 Alu 380 M5 Teräs/Ruostumaton teräs 320 M6 Alu 320 M6 Teräs/Ruostumaton teräs 240 M8 Alu 270 M8 Teräs 140 Kierrekara * * * * M10 Alu * * * Saatavilla lisävarusteena Mitat :inä Laturi 14.4 V Li-Ion Tekniset tiedot Käyttöjännite: 230 V / 50 Hz Latausjännite: 14.4 V tasavirta Latausaika: minuuttia (riippuen akusta) Paino: 0.6 kg 4 Asennustyökalut Niittimutterit Muutossarja niittipulteille BRN kierteen ulkonema min. max.* M M M M * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteiden ulkonemille > 22. Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0,5 kg saatavilla lisävarusteena 63

64 FireFox 2 Hydropneumaattinen niittimutterityökalu veto- tai asennusvoimaohjattu FireFox 2:a voidaan valinnaisesti hallita vetopituudella tai vetovoiman asetuksella. Erityisesti jälkiäinen suojaa liitettävää materiaalia sekä kierrettä, varmistaen turvallisen niittimutterin ankkuroinnin tarjoten samanaikaisesti korkeatasoisen prosessin luotettavuuden. Valinta veto- tai asennusvoimakontrollin välillä riippuu niittimutterin pituudesta ja materiaalin paksuudesta. Asennusvoima täytyy säätää saman ja eri pituisille niittimutterikoille eri materiaalin paksuuksille. Jos sama niittimutterin koko ja pituus ovat aina asennettu samalle materiaalin paksuudelle, on mahdollista käyttää vakiota asennusvetoa. (1) Edut Nopea ja tarkka asennusvoiman säätö värikoodatulla asetusrenkaalla (1) Uusi vetoskaala on nopea ja helppo asettaa jopa huonoissa valaistusolosuhteissa Maksimi veto on selvästi tunnistettavissa sinisellä renkaalla vetoskaalassa (2) Kuristusläppä: Automaattinen kuristus vielä nopeaille ja suojaaveille asennuksille alkaen M3 niittimuttereista PTFE (Teflon ) tiiviste. PTFE-tiiviste ja optimoidut ohjausreiät parantavat liukuventtiilin huoltoväliä (2) Työskentelyalue Asentaa niittimuttereita M3:sta M10:een kaikkia materiaaleja sekä M12 alumiini ja teräs. Tekniset tiedot Paino: 2.4 kg Säädettävä vetopituus,max: 10 Säädettävä vetovoima, max: 18.5 kn 5 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2-4 ltr. per niittimutteri (riippuen mutterikoosta) Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Pika-asennusopas Mitat :inä 64
