2 Luettelo-opas Alumiini Ruostumaton teräs A2 Vetoniittien materiaalit Teräs Ruostumaton teräs A4 Video VIDEO i Tuoteinformaatio QR-koodit / videot Kun tullaan tämän hetkisiin kehityskohteisiin, GESIPA lla on sormi pulssilla skannaa QR-koodi saadaksesi lisää tietoa tai katsoaksesi videoita tuotteista. Kaikki mitä tarvitset on älypuhelin, tabletti-pc tai kannettava integroidulla kameralla kuten myös sopiva ohjelma suunniteltuna lukemaan QR-koodeja. ETA-hyväksynnällä ETA-13/0255 CE-merkintä EU:n rakennustuotteiden säännös (CPR) No. 305/2011 tuli voimaan kesäkuussa Hyväksytyt tuotteet luettelossa on merkitty CE-symbolilla. Oleelliset hyväksymisdokumentit löydät download-alueelta Uudet ominaisuudet Tämä symboli identifioi uudet ominaisuudet. MT Lyhenteet MT Lyhennettä MT käytetään vetoniittauksessa ilmaisemaan materiaalin paksuuden. Lisää kokoja ja Tyyppejä saatavilla pyynnöstä. Pidätäe oikeuden tehdä muutoksia koko luetteloon. Ee ota vastuuta virheistä tai painovirheistä.

3 Sisällys Vetoniitit Vetoniittaustekniikka Vetoniitit...4 Johdottomat vetoniittityökalut Vetoniittikäsityökalu NTS, NTX, NTX-F, Flipper Plus, HN 2, HN 2-BT, SN2 Akkukäyttöiset vetoniittityökalut Bird Pro -sarja ibird Pro, AccuBird Pro, PowerBird Pro Bird-sarja AccuBird, PowerBird, PowerBird Solar Paineilmakäyttöiset vetoniittityökalut TAURUS PH Niittimutteritekniikka Niittimutterit Johdottomat niittimutterityökalut Niittimutterikäsityökalut GBM 10, GBM 30, FireFly Akkukäyttöiset niittimutterityökalut FireBird Pro, FireBird Pro Gold Edition, FireBird Paineilmakäyttöiset niittimutterityökalut FireFox 2

4 Vetoniitit alumiini/teräs Tavallinen (Kupukanta) Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D 1 x L Kiinnitysalue Määrä per rasia Niitin runko D 1 x L Kiinnitysalue Määrä per rasia x A 1, x A 1, x A 1, x B x B x B x A x B x A x A x B x B x A x B x A x B x A x B x A x A x A x A x A x B x B x B x A x B x A x B x A x B x A x B x A x A x B x B x A x A x A x A x A x A x B x B x B x B x B x B x B x B x A x B x A x A x B x B x A x A x B x B x B x B x B x B x B x B x B x B x B x B x B x B x B x B x B x B x B x B 100 4

5 Vetoniitit alumiini/teräs Niitin runko D1 x L Kiinnitysalue Määrä per rasia 6.4 x B x * " 6.4 x " 6.4 x * " 6.4 x B x " 6.4 x B 100 Taulukko leikkaus- ja vetovoima alu/teräs tavallinen Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø (32) 370 (38) (71) 900 (92) (73) 950 (97) x ,400 (143) 2,000 (204) x (87) 1,000 (102) ,800 (184) 2,700 (275) x ,000 (204) 2,800 (285) x ,400 (143) 2,000 (204) ,100 (316) 3,800 (388) ,400 (347) 4,600 (469) Niitin runko: AlMgSi Testausmenetelmä DIN EN ISO mukaisesti Uppokanta (120 ) Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D1 x L Kiinnitysalue Määrä per rasia Niitin runko D1 x L m Kiinnitysalue Määrä per rasia x " 3 x " 3 x " x B x " 5 x " 3 x " 5x " 3 x " 5 x " 3 x " 5 x B x A x " x " 4 x " 5 x A x " 4 x B x * " 4 x " 4 x * " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta 6. 4 x " *Selvitys vain niin kauan kuin varastoa riittää! 5

6 Vetoniitit alumiini/teräs Laajakanta Niitin runko: Alumiiniseos Kara: Teräs, sinkitty Niitin runko D1 x L Kiinnitysalue Määrä per rasia Niitin runko D1 x L Kiinnitysalue Määrä per rasia K x * A x " 5 - K 11 5 x B x " x " 3.2 x " x " 5 x " 3.2 x B x " 4 - K 12 4 x B x " 5 x B x " x " 4 x " 5 x " 5 x B x " 4 x B K 14 5 x B x " K x B x " x " 5 x " x " 4.8 x " 5 x " 5 x " 4.8 x " 5 x " 4.8 x " 5 x " *Selvitys vain niin kauan kuin varastoa riittää! 5 x B 100 Taulukko leikkaus- ja vetovoimat Alumiini/Teräs Uppokanta ja Laajakanta Niitti Ø N Leikkausvoima (kp) N Vetovoima (kp) Kara Ø Max. kärki Ø Alumiini / Teräs (71) 900 (91) ,400 (143) 2,000 (204) ,000 (204) 2,800 (285) K 9,5 vain Al/Teräs 720 (73) 950 (97) K 12 vain Al/Teräs 1,400 (143) 2,000 (204) K 16 vain Al/Teräs 1,800 (184) 2,700 (275) K 11 2,000 (204) 2,800 (285) K 14 2,000 (204) 2,800 (285) Testausmenetelmä DIN EN ISO mukaisesti 6

7 Vetoniitit teräs/teräs Tavallinen (Kupukanta) Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Niitin runko D1 x L Kiinnitysalue Määrä per rasia Niitin runko D1 x L Kiinnitysalue Määrä per rasia x A x " 3 x " x B x " 5 x " 3 x , " 5 x " 3 x " 5 x B x * " 5 x " 3 x B x A x * " 5 x " 3 x * " 5 x B x A x B x " 3.2 x " 3.2 x " 3.2 x * " x B x B x " 6 x " 3.2 x B x " 3.2 x " 6 x " 3.2 x " 6 x " x A x " 4 x B x B x " 6.4 x " 4 x " 6.4 x * B x * " 6.4 x " 4 x " 6.4 x " 4 x " 4 x " 4 x " x B x " 4.8 x " 4.8 x * " 4.8 x " 4.8 x B x " *Selvitys vain niin kauan kuin varastoa riittää! 7

8 Vetoniitit teräs/teräs Uppokanta (120 ) Niitin runko: Teräs, sinkitty Kara: Teräs, sinkitty Niitin runko D 1 x L Kiinnitysalue Määrä per rasia Niitin runko D 1 x L Kiinnitysalue Määrä per rasia x A x " 3 x " 5 5,1 5 x B x " 5 x " 3 x " 5 x * " x A x " 4 x B x " 5 x B x " 4 x " 4 x " 4 x * " *Selvitys vain niin kauan kuin varastoa riittää! Taulukko leikkaus- ja vetovoima teräs/teräs tavallinen Niitti Ø Leikkausvoima (kp) Testausmenetelmä DIN EN ISO mukaisesti N N Vetovoima (kp) Kara Ø Max. kärki Ø 3 1,000 (102) 1,300 (133) ,200 (122) 1,500 (153) ,000 (204) 2,500 (255) ,900 (296) 4,000 (408) ,100 (316) 4,400 (449) ,400 (449) 6,000 (612) ,900 (500) 6,800 (694) Taulukko leikkaus- ja vetovoima teräs/teräs Uppokanta Niitti Ø N Leikkausvoima (kp) Testausmenetelmä DIN EN ISO mukaisesti N Vetovoima (kp) Kara Ø Max. kärki Ø 3 1,000 (102) 1,300 (133) ,000 (204) 2,500 (255) ,100 (316) 4,400 (449)

9 Vetoniitit A2 Ruostumaton teräs Tavallinen (Kupukanta) Niitin runko: Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A2 Niitin runko D1 x L Kiinnitysalue Määrä per rasia Niitin runko D1 x L Kiinnitysalue Määrä per rasia x A x " 3 x " x B x " 4.8 x " 3 x " 4.8 x " 3 x " 4.8 x " 3 x " 4.8 x " x A x B x " 3.2 x " 4.8 x B x A x " 4.8 x * " x " 4 x A x " 4 x B x B x " 5 x " 5 x " 4 x " 5 x " 4 x " 5 x B x " 5 x " 4 x " 5 x A x " 5 x " 5 x " Uppokanta (120 ) Niitin runko: Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A Niitin runko D1 x L Kiinnitysalue Määrä per rasia 3 x A x " 3 x " 3 x * " 3.2 x A x " 3.2 x " 3.2 x * " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat löydät sivulta Niitin runko D1 x L Kiinnitysalue Määrä per rasia 4 x A x B x " 4.8 x * B x " 4.8 x " 5 x B x " 5 x " *Selvitys vain niin kauan kuin varastoa riittää! 9

10 Vetoniitit A2 Ruostumaton teräs Laajakanta Niitin runko: Ruostumaton teräs A2 Nr Kara: Ruostumaton teräs A K Niitin runko D1 x L Kiinnitysalue Määrä per rasia 4.8 x B x " 4.8 x " 4.8 x B x B 100 Taulukko leikkaus- ja vetovoima A2-ruostumaton teräs tavallinen, uppokanta ja laajakanta A2-ruostumaton teräs / A2-ruostumaton teräs laajakanta Niitti Ø Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 3 1,600 (163) 2,000 (205) ,900 (275) 2,500 (255) ,700 (275) 3,600 (367) x ,800 (385) 4,500 (479) ,000 (408) 5,000 (510) ,700 (479) 5,900 (602) x 40 5,900 (602) 7,200 (735) A2-Ruostumaton teräs Laajakanta Niitti Ø Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 4.8 4,000 (408) 5,000 (510) Testausmenetelmä DIN EN ISO mukaisesti Ontto niitti ruostumaton teräs A2 putki, materiaali no

11 Vetoniitit A4 Ruostumaton teräs Tavallinen (Kupukanta) Niitin runko: Ruostumaton teräs A4 Nr Kara: Ruostumaton teräs A4 Niitin runko D 1 x L Kiinnitysalue Määrä per rasia Niitin runko D 1 x L Kiinnitysalue Määrä per rasia x A x " 3 x " x * B x " 4.8 x " 3 x " 4.8 x " x A x * " x " 3.2 x " 4.8 x " 4.8 x B x * " 4.8 x " 4 4 x A x A x " 4 x B x " 4 x " x " 5 x B x " 5 x " 4 x " 5 x " *Selvitys vain niin kauan kuin varastoa riittää! Laajakanta 5 x B x " 5 x A x " Niitin runko: Ruostumaton teräs A4 Nr Kara: Ruostumaton teräs A4 Niitin runko D 1 x L Kiinnitysalue Määrä per rasia K x B x " 4.8 x " 4.8 x B x B x " Tiedot liittyen leikkaus- ja vetovoimaan, niitin karojen halkaisijat ja maksimit asennuspään halkaisijat alla. Taulukko leikkaus- ja vetovoima A4-ruostumaton teräs tavallinen ja laajakanta Niitti Ø Tyyppi Leikkausvoima Vetovoima Kara Ø Max. kärki Ø N (kp) N (kp) 3 Tavallinen 1,600 (163) 2,000 (205) Tavallinen 1,900 (275) 2,500 (255) Tavallinen 2,700 (275) 3,600 (367) Laajakanta 4,000 (408) 5,000 (510) Tavallinen 4,000 (408) 5,000 (510) Tavallinen 4,700 (479) 5,900 (602) Testausmenetelmä DIN EN ISO mukaisesti 11

12 Vetoniittikäsityökalut NTS (avausjousella) Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø asti teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 480 g Vakiovarusteet Suukappaleet: 10/18, 10/24, 10/27 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Edut Rungon kärki korkealaatuista painevalualumiinia Rungon kärki tehty taotusta teräksestä Kapea kärki vaikeasti saavutettaviin niittauskohteisiin Avausjousi karan automaattista ulostuloa varten Ergonomiset kahvat Vetoleuat (2-osaiset) NTS:lle, NTX:lle, NTX-F:lle ja Flipper :lle Suukappaleen valinta NTS, NTX ja NTX-F löydät sivulta 17. Mitat :inä 12

13 Vetoniittikäsityökalut NTX & NTX-F Työskentelyalue Vetoniitit 5 Ø asti alumiini ja 4 Ø asti teräs ja ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 575 g Edut Rungon kuori korkealaatuista painevalualumiinia Rungon kärki tehty kromi-vanadiumteräksestä, taottu Teräsinsertit kaikissa laakeripisteissä vähentää kulumista Välissä oleva jousijärjestelmä vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kapeat pihdin kärjet vaikeiden niitin paikkoihin käsiksipääsyyn Ergonomiset kahvat Yksinkertainen huolto nopea vetoleukojen vaihto NTX NTX-F (avausjousella) Vakiovarusteet NTX Suukappaleet:10/18, 10/24 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Vakiovarusteet NTX-F Suukappaleet:10/24, 10/27 ja 10/32 1 huoltokiintoavain, käyttöohjeet varaosalistalla Lisäetu NTX-F Avausjousi automaattiselle karan ulostyönnölle Mitat :inä 13

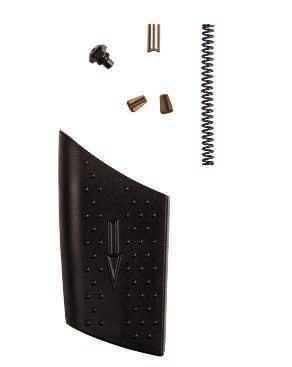

14 Yhdistelmätyökalu Flipper Plus + Yhdistelmätyökalu vetoniiteille ja niittimuttereille! Muunnettu alle 1 minuutissa muutamalla yksinkertaisella askeleella 1. Poisto Poista kuvassa näkyvät osat 2. Asennus Asenna kierrekara ja suukappale 3. Muunnettu Muunnettu niittimutterityökaluksi

15 Yksi työkalu kaksi toimintoa Käytännössä työkaluvapaa muunnos vetoniittityökalusta niittimutterityökaluksi Työskentelyalue vetoniitit Vetoniitit 5 Ø asti alumiini ja 4 Ø asti teräs ja ruostumaton teräs Työskentelyalue niittimutterit Niittimutterit M4:sta M6:een alumiini sekä M4:stä M5:een teräs Tekniset tiedot Paino: Kokonaispituus: Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: 750 g Varusteet Suukappaleet:12/20,12/24,12/29,12/M4,12/M5 ja 12/M6 Kierrekaramuutoskappale: M4, M5 ja M6 1 huoltokiintoavain, 1 Kuusiokoloavain 1 vetoleukojen sisäänlaittoapuväline Käyttöohjeet varaosalistalla Yhteiset edut Uusi räikkätoiminto Voima kasvaa kun kädensija on suljettu. Tämä löytö on laitettu hyvään käyttöön erikoisessa vipuvarsien asetelmassa vetoniiteille ja niittimuttereille: ergonominen muotoilu Tarvittava manuaalinen voima on alentunut noin 40 prosentilla jos liikutettu useita kertoja. Käyttövarret avausjousella helpolle yksikätiselle käytölle Edut asennettaessa vetoniittejä Vetoleukamekanismi jousen palautuksella turvalliselle ja automaattiselle karan poistolle Niitin karankeräyssäiliö voidaan kiinnittää rungon kuoreen ja on helppo tyhjentää Suurempi laitteen nosto: etu käsiteltäessä erikoisen pitkiä vetoniittejä Mitat :inä Edut asennettaessa niittimuttereita Kokonaisvetopituus on 16.2 millimetriä pitkä uuden sukupolven multigrip-niittimuttereiden kuten GESIPA PolyGrip -niittimuttereiden asentamiselle Yksinkertaistettu asennusmenetelmä niittimuttereille 15

16 Vipuvarsiniittaustyökalut Mitat :inä HN 2 HN 2-BT Työskentelyalue Vetoniitit Ø kaikki materiaalit, lukuunottamatta PolyGrip -vetoniittejä 6.4 Ø tehty ruostumattomasta teräksestä ja G-Bulb-vetoniittejä (vain BULB-TITE :lle) Työskentelyalue Vetoniitit 7.7 Ø asti kaikki materiaalit Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.85 kg Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.85 kg Vakiovaruteet Suukappaleet: 16/29, 16/32, 16/36, 16/40 ja 16/45 Karankeräyssäiliö Huolto-ohjeet varaosalistalla Vakiovarusteet Suukappaleet: 16/26 BT, 16/32 BT, 16/42 BT ja 16/48 BT Karankeräyssäiliö Huolto-ohjeet varaosalistalla Vetoleuat (3-osaiset) Vetoleuat (3-osaiset): HN 2 BT Suukappaleet ja suorituskyky katso sivu 17. Edut Pihtien kuoret on valmistettu korkealaatuisesta painevalualumiinista, sen tukeva muotoilu suojaa likaantumiselta Yhdistävä neula kiertymättömissä laakereissa ja sisäisellä aksiaalisella suojauksella, kulumaton ja sujuva käynti Haassegmentoitu voimansiirto vipuvarren sovituksella vähentää tarvittavaa voimaa ja vaimentaa niittaustoimintoa Kiinteä kuoren varsi ja ergonominen kahvan muotoilu: yksinkertainen ja helppo käsittely Käyttövarsi: toistettu uudelleenkäynnistys erittäin helppoa, jopa työkappaleella; erittäin hyödyllinen ylikokoi sille niiteille Rataskehikko: messinkilevyllä; tasainen käynti Karankeräyssäiliö: pyörivästi asennettu runkoon; voidaan tyhjentää helposti ja turvallisesti 16

17 Haitarimallinen niittaustyökalu SN 2 Työskentelyalue Vetoniitit Ø kaikki materiaalit G-Bulb-vetoniitit 4.8 Ø asti. Tekniset tiedot Paino: Pituus suljettuna: Pituus avattuna: Vetopituus: 1.93 kg Varusteet Suukappaleet Ø 3.2 :lle, 4.0 :lle, 4.8 :lle, 6.0 :lle ja 6.4 :lle, 1 huoltokiintoavain, Käyttöohjeet varaosalistalla Vetoleuat (3-osaiset) Edut Pihtien kuoret ja kahva on valmistettu korkealaatuisesta painevalualumiinista Leikkuukoneisto korkealujuusteräksestä, galvanoitu Muotoiltu kahva kaksoislaakeroitu Kapea kuori vaikeasti saavutettaville niiteille Oheiset kärkien kuoret ehkäisevät likaantumista Vipuvarsien asetelma 4-liitoksisella liukulaakeroinnilla vähennetty voimankäyttö Suukappaleen valinta käsikäyttöisille, haitarimallisille ja vipuvarsiniittaustyökaluille Niitti Ø Niitin materiaali NTS, NTX, NTX-F, Flipper SN2 HN2 HN2-BT 2,4 Alu 10/ CAP -Alu, CAP -Cu 10/18 3 ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu, PG-Alu, PG-Teräs 10/24 17/24 16/24 4 Alu, Cu 10/24 17/24 16/24 4 Teräs, CAP -Alu, CAP -Cu, Alu, PG-Alu 4 Ruostumaton teräs, Stinox, PG-Teräs 10/27 17/27 16/27 10/29 17/29 16/ CAP -Alu, CAP -Cu 10/29 17/29 16/29 5 ja 4.8 Alu, PG-Alu 10/32 17/29 16/29 5 ja 4.8 Teräs, Alu 17/32 16/32 5 ja 4.8 Ruostumaton teräs, Stinox, PG-Teräs 17/36 16/36 6 Alu 17/36 16/36 6 Teräs 17/40 16/ Alu, PG-Alu 17/40 16/ Teräs, Alu 17/45 16/45 4 kaikki BULB-TITE 16/26 BT 5.2 kaikki BULB-TITE 16/32 BT 6.3 kaikki BULB-TITE 16/42 BT Tuotenumerot suukappaleille Tuote 10/ / / / / / / / / / / / / /26 BT /32 BT /42 BT /48 BT Suukappaleiden valinta DIN ja GESIPA -vetoniittien mukaisesti. 7.7 kaikki BULB-TITE 16/48 BT 17

18 Bird Pro -sarja Bird-sukupolvi hiiliharjattomalla moottorilla - Luotettavuutta pitkälle ajalle ja nopealle työskentelysekvenssille MADE IN GERMANY Bird Pro -sarja GESIPA, joka keksi akkukäyttöisen vetoniittityökalutekniikan, on valmistanut Bird-sarjaa nyt yli kaksikyentä vuotta. Tähän päivään mennessä, se on asettanut standardit akkukäyttöisille vetoniittityökaluille markkinoilla. Ei vähiten asiakkaiden vaatimusten muuttumisen vuoksi, Bird-perheen modulaarinen järjestelmä on päivitetty yleisin perustein. GESIPA on sen vuoksi kehittänyt uuden alustan, joka täydentää nykyistä Bird-sarjaa täyttääkseen asiakkaidee yhä kasvaneet vaatimukset. Uudet työkalut tässä sarjassa ovat ibird Pro, PowerBird Pro Gold Edition, Power- Bird Pro, AccuBird Pro, FireBird Pro ja FireBird Pro Gold Edition. Hyväksi todettu ja ergonomisesti muotoiltu Bird Pro -sarja on varustettu alhaisesti kuluvalla vetoleukajärjestelmällä ja sen ominaisuuksiin kuuluu sama ergonominen muotoilu kuin TAURUS -sarjalla, joka on todistettu jo tuhansia kertoja. BLDC-teknologia BLDC-moottori on hiiliharjaton tasavirtamoottori, joka kulumiselle alttiiden harjojen sijaan, käyttää elektronisia sensoreita, tunnistaakseen roottorin asennon ja kounikoidakseen staattorin käämin virtapiirin katkaisijoiden kautta. Elektroniikan ohjelmointi ohjaa moottoria. Edut BLDC-moottorista sisältävät korkean tehokkuuden, pitkän huoltovälin, erityisesti sujuvan toiminnan tarkalla kuulalaakeroinnilla ja elektronisen melun vähenemisen. Pakkaus Kaikki Bird Pro -sarjan työkalut tulevat käytännöllisessä muovisalkussa. VIDEO 18

19 Akkukäyttöiset vetoniittityökalut hiiliharjattomilla moottoreilla Li-ion akut GESIPA Bird Pro-sarja on varustettu vakiona uusilla ladattavilla 2.1 Ah li-ion liukuakuilla. Näissä ladattavissa li-ion-akuissa on uusi Deep Sleep -toiminto. Pitääkseen akun itsepurkautumisen mahdollisian pienenä, akku automaattisesti ottaa Deep Sleep -tilan. Akku voidaan sitten herättää akkulaturissa ja on välittömästi valmis käyttöön. Lataustekniikka GESIPA li-ion-laturit ovat saatavilla 110 V ja 240 V AC jännitteille. Laturi tulee vakiona Euro-pistotulpalla. Muut versiot Kiinaa, Englantia ja USA:ta varten ovat saatavilla pyynnöstä. Ominaisuudet 1. Automaattinen peruutustoiminto Välittömästi karan katkeamisen jälkeen, lisätoiminto pysäyttää vetoprosessin ja siirtää vetoleuka-asennelman taakse alkuasentoon. Tämä säästää aikaa ja energiaa samaan aikaan kun tehdään varmaksi, että työkalu on välittömästi valmis käyttöön. 2. Työvalo Tarkkaan työkappaleeseen asetettuvat valoa emittoivat diodit ovat integroitu säätörenkaaseen. On kolme mahdollista kytkimen asentoa: Prosessi-kontrolloitu: Diodit pysyvät valaistuina asennusprosessin jälkeen, mikä mahdollistaa jatkuvan työnkulun jopa huonoissa valaistusolosuhteissa. Taskulampputoiminto : Jatkuva diodien loiste (max.10 minuuttia) Valaistus pois: säästää akkua. 3. Liukuakku Uusi liukuakku tarkalla optisella ja akustisella varaustilan näytöllä vähentää epämukavia yllätyksiä. Deep sleep -toiminto ja elektroninen jarrutusenergian talteenotto pidentää akun käyttöaikaa akun lataus kestää jopa 2000 niittausta. Ylimääräiset tarttumisristikot ehkäisevät tippumista. 4. Akkulaturi Akkulaturi pikalataustoiminnolla. Akkua voidaan käyttää uudestaan vain 45 minuutin lataamisen jälkeen, ja on täyteen ladattu vain 90 minuutin jälkeen Edut Tehokkaampi ja pidempään kestävä BLDC-(hiiliharjaton tasavirta) moottori nopealle työnkululle 25 vetopituus pitkille vetoniiteille Jopa 20 kn vetovoima erityisen isoille vetoniiteille Muuttuva työvalo säätörenkaassa Lisääntynyt tasapaino isoan, liukumattoman kantaosan ja alean painopisteen ansiosta Helppo tarttua Softgripin ansiosta Uusi liukuakku Akkulaturi pikalataustoiminnolla 19

20 ibird Pro ibird Pro uusin työkalu Prosarjassa voidaan verkottaa älypuhelimen, tabletin tai PC:n kanssa sovelluksen kautta! MADE IN GERMANY Industry 4.0 ibird Pron kanssa Industry 4.0:na tunnettu, M2M tai esineiden Internet, nämä konseptit viittaavat älykkäisiin ja digitaalisesti verkotettuihin järjestelmiin tuotantoteollisuudessa. Tavoite on varmistaa, että tuotanto on niin itseorganisoitu kuin mahdollista. GESIPA on kehittänyt ibird Pron tämä mielessään. ibird Pro on verkotettu akkukäyttöinen työkalu, joka voidaan yhdistää älypuhelimiin, tabletteihin tai asiakkaan IT-infrastruktuuriin käyttäen WiFiä tai Bluetoothia ilmaisen GESIPA -sovelluksen kautta. Tämä verkottaminen tarjoaa joukon lisäetuja kuten niittausprosessin seuranta, prosessoinnin turvallisuus, status- ja huoltoindikaattorit, samoin kuin nopean ja yksinkertaisen pääsyn käyttö-, huolto- ja korjausohjeisiin lopulta johtaen arvoketjun optimointiin. GESIPA -sovellus Käyttäen QR-koodia, ibird Pro voidaan yhdistää GESIPA -sovellukseen helposti. Sovellus on saatavilla älypuhelimille, tableteille ja PC:ille (Android ja ios). ibird Pro voidaan yhdistää kolmeen laitteeseen samaan aikaan. Andon-rengas ibird Pro sisältää signaalirenkaan niittausprosessin visualisoitia varten. Värit voidaan asettaa yksilöllisesti sovelluksen kautta. 20

21 Edut vilkaisulla Tekniset tiedot WiFi 2.4/5.0 GHz ja Bluetooth (LE) langaton yhteys Kallistussensori voidaan yhdistää sovelluksen kautta; käytön aikana, työkalu on kykenevä seuraavaan niittausprosessiin vain kun kallistusliike karan poistamiseksi on suoritettu Andon-rengas: Signaalirengas niittausprosessin visualisointia varten, värit voidaan asettaa yksilöllisesti sovelluksen kautta Premium-ohjelmisto: valinnainen asennusprosessin apulainen* Niittausprosessin arviointi virheentunnistuksella, huomautus sovelluksessa ja Andon-renkaassa (signaalirengas syttyy perustuen niittausprosessin arviointiin ja väriasetukseen) Opetustila niittausasetusten opettamiselle Työlistojen luonti erilaisten niittiasetusten käsittelemiseksi Yksinkertainen ibird Pron yhdistäminen GESIPA sovelluksella QR-koodin kautta Älypuhelimelle, tabletille, PC:lle (Android ja ios) Premium-ohjelmisto: asennusprosessin avustus Yhdistäminen kolmen älypuhelimen, tabletin tai PC:n kanssa samaan aikaan (esim. käyttäjä, työnjohtaja, prosessinhallintakeskus) Mitä ibird Pro -sovellus tarjoaa: Erilaiset laskurit: Totaalinen, päivä, asennuslaskuri, alaspäin laskeva, OK*, NOK*. Täyttöasteen indikaattori, huoltoindikaattori (karankeräyssäiliö, vetoleukojen puhdistus ja öljyäminen, täysi huolto) Valinnainen asennusprosessin avustaja* Akun lataustason seuranta, akun lämpötila ja työkalun ohjauksen lämpötila Huolto-ohjeet, huoltohistoria Virheilmoitus, virhehistoria, kuittaushistoria Vihjeitä ja niksejä Käyttöohjeet *Kun maksettu premium-ohjelmisto on aktivoitu 21

22 ibird Pro ibird Pro valinnainen asennusprosessiavustaja GESIPA :lta tarjoaa apua kun arvioidaan niittausprosessia ibird Pro Liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa Tehokas ja nopea ibird Pro parantaa uutta Pro-sarjaa N vetovoimalla ja hyväksi todetulla hiiliharjattomalla moottorilla, ibird Pro on tehokas ja nopea kun asennetaan vetoniittejä Ø 6.4 asti mitä tahansa materiaalia. Valinnainen palautustoiminto lisäksi lyhentää vetoprosessia, varmistaen että ibird Pro on välittömästi valmis toimintaan. Vetopituus on huomattavasti lisääntynyt 25 :ään erityisen pitkien niittien asennusta varten. Nopeampi, käytännössä ei kulumista Koska kulumiselle herkkiä hiiliharjoja ei ole käytössä, ibird Pro:n moottorilla on erittäin pitkä huoltoväli, on käytännössä kulumaton ja takaa luotettavasti nopeiat asennusfrekvenssit. Hyväksi todettu ja ergonomisesti suunniteltu ibird Pro on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, joka on jo todistettu tuhansia kertoja. Monipuolinen työkalu Vetoniitit alkaen Ø 4.8 teräs, Ø 6.4 asti kaikki materiaalit, Ø 8 asti alumiini, lukuunottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Varmista, että käytät oikeaa syöttöputkea kuten käyttöohjeessa on määritelty! VIDEO Mitat :inä Tekniset tiedot ja varusteet ovat samat kuin PowerBird Pro:lle ja voit löytää ne sivulta

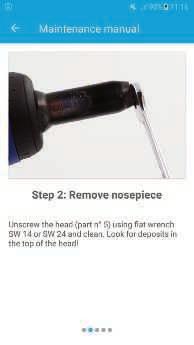

23 Yhteys ibird Pro on ääriäisen yksinkertainen yhdistää työkalussasi sijaitsevan QR-koodin ansiosta. Yksinkertaisesti skannaa QR-koodi GESIPA -sovelluksella (sisältyy vakiovarusteisiin) ja ibird Pro yhdistää automaattisesti laitteeseesi. Se ei voisi olla yksinkertaisempaa laitteessa ei tarvita kaapelointeja eikä muutostöitä valikkoasetuksiin. Työkalun ohjaus Nyt sinulla on kaikki tarvittava tieto yhdellä silmäyksellä! GESIPA ibird Pro -sovellus näyttää prosessin tilan, laskurin lukemisen ja erikoistapahtumat. Kuinka paljon kauein akku kestää? Milloin minun tarvitsee tyhjentää karankeräyssäiliö? Kuinka monta niittiä on asennettu per päivä? Voit vastata kaikkiin näihin kysymyksiin suoraan vilkaisemalla sovellukseen. Asennusprosessin avustaja Valinnainen asennusprosessin avustaja GESIPA :lta auttaa käyttäjiä säätämään asennusprosessia ja arvioimaan niittausprosessia. Kun virhe on havaittu, viesti on julkaistu sovelluksessa ja Andon-rengas valaistuu värissä. Opetustila niittiasetusten ja toleranssi-ikkunan asetuksen yksinkertainen oppiminen virtuaalisen ohjaustaulun avulla. Toiminta ja huolto Vihjeet ja niksit ibird Pro:n käsittelyyn tai nopea pääsy käyttöohjeisiin ovat saatavilla suoraan, helposti ja missä tahansa paikassa ibird Pro -sovelluksella. Sinulla on pääsy kuvitettuihin huolto-ohjeisiin koska tahansa, ja jopa virheilmoitukset näytetään sinulle sovelluksessa. 23

24 AccuBird Pro Akkukäyttöisten vetoniittityökalujen uusin sukupolvi jopa 4 kertaa nopeampi kuin muut akkukäyttöiset työkalut markkinoilla! AccuBird Pro Liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa AccuBird Pro Hiiliharjaton moottori ja 10,000 N vetovoima tekee AccuBird Prosta ääriäisen nopean vetoniittien asentamiseen Ø 5 asti kaikki materiaalit. Ääriäisen nopea, käytännössä ei kulumista AccuBird Pron BLDC-moottorilla on ääriäisen pitkä huoltoväli ja on käytännössä kulumaton. Verrattuna kaupallisesti saatavilla oleviin akkukäyttöisiin työkaluihin, asennus voi olla jopa 4x nopeampaa verrattuna paineilmakäyttöisiin vetoniittityökaluihin. Valinnainen palautustoiminto lisäksi vähentää vetotoimintoa, varmistaen että AccuBird Pro on välittömästi valmis toimintaan. Hyväksihavaittu ja ergonomisesti muotoiltu AccuBird Pro on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, joka on jo todistettu tuhansia kertoja. Monipuolinen työkalu Vetoniitit alkaen Ø 2,4 alumiini, Ø 5 asti kaikki materiaalit ja vetoniitit Ø 6 asti alumiini. BULB-TITE -vetoniitit Ø 4 asti ja 5.2 alumiini ja teräs. G-Bulb-vetoniitit Ø 4.8 asti kaikki materiaalit. Varmista, että käytät oikeaa syöttöputkea, kuten käyttöohjeessa on määritelty! Mitat :inä 24

25 AccuBird Pro akkukäyttöinen vetoniittityökalu 10 kn vetovoimalla ja hiiliharjattomalla moottorilla Tekniset tiedot Vetovoima: Paino: Käyttövoima: Vetopituus: 10,000 N 2.0 kg sis. akun 18 V hiiliharjaton tasavirtamoottori 25 Varusteet Suukappaleet: 17/24, 17/27, 17/29 ja 17/ V/2.1 Ah li-ion-liukuakku Paino: 0.4 kg saatavilla lisävarusteena Laturi 18.0 V li-ion-akulle Vetoleuat (3-osaiset) Suukappaleen valinta Niittauskapasiteetti per akun lataus Niitti Ø n. kpl / akun lataus Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Materiaali Suukappale 2.4 Alu 1,800 17/18* Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: V / Hz 21 V DC minuuttia 0.6 kg 3.2 CAP -Alu, CAP -Cu 1,300 17/18* ja 3.2 Alu 1,100 17/ ja 3.2 Teräs 1,100 17/ ja 3.2 Ruostumaton teräs 1,100 17/ Alu 1,100 17/ Teräs 1,000 17/ Ruostumaton teräs / ja 5 Alu / ja 5 Teräs / ja 5 Ruostumaton teräs /36* Alu /36* BULB-TITE -vetoniitti Niitti Ø n. kpl / akun lataus Materiaali Suukappale * saatavilla lisävarusteena Erikoissuukappaleet ovat saatavilla pyynnöstä. Suukappaleen valinta DIN ja GESIPA vetoniittien mukaisesti. 4 Alu 1,300 17/26 BT* Alu 1,100 17/32 BT* Alu /42 BT* Teräs /42 BT* Lisävaruste: Kiinnipitävä suukappale Kiinnipitävä suukappale Kiinnipitävä suukappale 17/18 R /29 R /24 R /32 R* /27 R /36 R* Yksiosainen jatkokappale niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, ohut jatkokappale n Yksiosainen, ohut jatkokappale n *myös PowerBird :lle 25

26 PowerBird Pro PowerBird Pro Pro-sarjan monilahjakkuus. Yhdistää erinomaisen nopeuden suureen voimaan! PowerBird Pro Liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa Tehokas ja nopea PowerBird Pro parantaa uutta Pro-sarjaa N vetovoimalla ja hyväksi todetulla hiiliharjattomalla moottorilla, PowerBird Pro on tehokas ja nopea kun asennetaan vetoniittejä Ø 6.4 asti mitä tahansa materiaalia. Valinnainen palautustoiminto lyhentää vetoprosessia, varmistaen että PowerBird Pro on välittömästi valmis toimintaan. Vetopituus on huomattavasti lisääntynyt 25 :ään erityisen pitkien niittien asennusta varten. Nopeampi, käytännössä ei kulumista Koska kulumiselle herkkiä hiiliharjoja ei ole käytössä, PowerBird Pro:n moottorilla on erittäin pitkä huoltoväli, on käytännössä kulumaton ja takaa luotettavasti nopeiat asennusfrekvenssit. Hyväksi todettu ja ergonomisesti suunniteltu PowerBird Pro on varustettu vähän kuluvalla vetoleukajärjestelmällä ja sillä on sama ergonominen muotoilu kuin TAURUS -sarjalla, joka on jo todistettu tuhansia kertoja. Monipuolinen työkalu Vetoniitit alkaen Ø 4.8 teräs, Ø 6.4 asti kaikki materiaalit, Ø 8 asti alumiini, lukuunottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Varmista, että käytät oikeaa syöttöputkea kuten käyttöohjeessa on määritelty! Mitat :inä 26

27 PowerBird Pro akkukäyttöinen vetoniittityökalu 15 kn vetovoimalla ja hiiliharjattomalla moottorilla Tekniset tiedot Vetovoima: Paino: Käyttövoima: Vetopituus: Vetoleuat (3-osaiset) 15,000 N 2.0 kg sis. akun 18 V hiiliharjaton tasavirtamoottori 25 Varusteet Suukappaleet: 17/32, 17/36, 17/40 ja 17/ V/2.1 Ah (li-ion) liukuakku Paino: 0.4 kg saatavilla lisävarusteena Laturi 18.0 V li-ion-akulle Suukappaleen valinta Niitti Ø n. kpl / akun lataus Materiaali Suukappale Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: V / Hz 21 V DC minuuttia 0.6 kg 4.8 ja 5.0 Teräs, Alu 1,000 17/ ja 5.0 Ruostumaton teräs / Alu / ,0 Teräs / Alu, PG-Alu / Teräs / Alu / BULB-TITE vetoniitit* Lisävaruste: Kiinnipitävä suukappale Syötetty niitti pysyy missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely 4.0 Alu 1,200 17/26 BT* Alu 1,000 17/32 BT* Alu /42 BT* Teräs /42 BT* Monel /42 BT* Alu /48 BT* MEGA GRIP vetoniitit* 4.8 Alu /31 MG* Teräs /31 MG* Ruostumaton teräs /31 MG* Alu /41 MG* Teräs /41 MG* Ruostumaton teräs /41 MG* * Saatavilla lisävarusteena Erikoissuukappaleet ovat saatavilla pyynnöstä. Suukappaleen valinta DIN ja GESIPA -vetoniittien mukaisesti. Kiinnipitävä suukappale 17/32 R /36 R /40 R /45 R Yksiosainen jatkokappale niitin asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, ohut jatkokappale n Yksiosainen, ohut jatkokappale n

28 Varusteet Bird Pro -sarjalle Läpinäkyvä karankeräyssäiliö nyt myös Bird Pro -sarjalle Perinteinen Bird Pro -sarjan karankeräyssäiliö on nyt saatavilla myös läpinäkyvänä versiona, joka mahdollistaa käytettyjen karojen määrän seurannan Jatkokappaleet Bird Pro -sarjan karankeräyssäiliölle Jatkettu 30 :llä: Jatkettu 60 :llä: Jatkokappaleet Yksiosainen Teräskärkikauluksen kokonaispituus on 35 :llä kappaleelta 106, 85 kappaleelta 156 ja 135 kappaleelta 206. Yksiosaiset jatkokappaleet korvaavat teräskärkikaulukset, ovat kapeita ja siksi erityisesti sopivia ahtaisiin paikkoihin, joihin on vaikea päästä (Kokonaispituus = teräskärkikaulus + tavallinen suukappale). Moniosaiset jatkokappaleet ovat sopivia alhaalla sijaitseviin paikkoihin. Ne ruuvataan työkalun ja olemassa olevan teräskärkikauluksen väliin (kokonaispituus = teräskärkikaulus + jatko + tavallinen suukappale) Työkalu AccuBird Pro PowerBird Pro PowerBird Pro Gold Edition Työkalu PowerBird Pro Gold Edition jousikuormitetulla liipaisinjärj Moniosainen Muuttuva teräskärkikauluksen jatkokappale on mahdollinen 100 askelmissa. Teräskärkikauluksen kokonaispituus, sisältäen jatkokappaleen, on :lle. Työkalu 100 AccuBird Pro PowerBird Pro PowerBird Pro Gold Edition

29 Bird-sarja Akkukäyttöisten vetoniittityökalujen luojalta! MADE IN GERMANY Bird-sarja Bird-sarjan kehittäminen asiantuntijoiden ja teollisuuden käyttäjien aattikäyttöön teki GESIPA :sta johdottomien ja letkuttomien vetoniittiasennustekniikan keksijän ensiäinen laitteista, AccuBird, vietti kahdettakyenettä syntymäpäivää. Tuotanto Made in Germany GESIPA tuotekehitys, markkinoille tuominen ja jatkokehitys 1992 lähtien (AccuBird ), 1996 (PowerBird ), 1995 (FireBird ) 2014 Bird Pro -sarjan markkinoille tuominen Uudistettu sen 25. vuotispäivänä Uudistettu sen 25. vuotispäivänä AccuBird in 25. vuotispäivänä Bird-sarja on teknisesti uudistunut ja ulkonäöllisesti päivitetty. Seuraavat uudistukset on toteutettu AccuBird issä, PowerBird issä ja PowerBird Solarissa: Uusi akun hallinta varmistaa, että pitkäikäisempi akku on aina valmiina Lyhyempi vetoprosessi uudella auto-reverse-lisätoiminnolla. Tämä vähentää kulumista ACCUBIRD ja lisää akun käyttöikää. Uusi kevytrakenteinen ja vakaa muovisalkku, sama kuin Pro-sarjan salkku. 29

30 Bird-sarja Pakkaus AccuBird, PowerBird ja FireBird toimitetaan muovisalkussa. Uudistettu sen 25. vuotispäivänä Uusi akun hallinta varmistaa, että pitkäikäisempi akku on aina valmiina Lyhyempi vetoprosessi uudella auto-reverse-lisätoiminnolla. Tämä vähentää kulumista ja lisää akun käyttöikää. Uusi kevytrakenteinen ja vakaa muovisalkku, sama kuin Pro-sarjan salkku. Kuori ja varusteet Suukappaleet ja kiintoavain AccuBird issä ja PowerBird issä rungossa, FireBird issä karankeräyssäiliössä Karankeräyssäiliön tilavuus on noin 190 cm³, mikä tarkoittaa ettei sitä tarvitse tyhjentää usein Tarvikkeet ja erikoismallit ovat saatavilla jatkuvasti Li-Ion-energialla Ei muisti-ilmiötä Korkea energianluovutus korkealla jännitteellä ja alhaisella painolla helppoa ja nopeaa käyttöä varten Erittäin alhainen itsepurkautuminen Akun muoto mahdollistaa työkalun säilyttämisen akullaan seisten Käytännön näkökulmia Vaihdettavat suukappaleet ja kiintoavain sisältyvät aina työkaluun Kompakti, tärinänkestävä työkalun kuori Karan ulostulo karankeräyssäiliöön peräosan kautta ja edestä suukappaleen kautta painovoiman avulla Uuvuttamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen kahvan ansiosta Mekanismi, ohjausyksikkö ja akku Mekanismin ja ohjausyksikön luotettava yhdistäminen Ohjausyksikön valu on vesi- ja pölytiivis Käyttäjäystävällinen pistokeliitettävä akku Li-ion-akut uudella akun hallinnalla GESIPA n akkukäyttöiset asennustyökalut AccuBird ja FireBird ovat varustettu vakiona 1.3 Ah Li-Ion-akulla. GESIPA PowerBird toimitetaan 2.6 Ah Li-Ion-akulla. Nämä Li-Ion-akut on varustettu uudella akunhallintajärjestelmällä, joka mahdollistaa vielä pideän akun käyttöiän. Akut ovat siksi aina valmiita käytettäväksi. Tehokas 2.6 Ah akku on vaihtoehtoisesti saatavilla lisävarusteena AccuBird iin ja FireBird iin. Vanhempia työkaluja voidaan tietysti myös käyttää uusilla Li-Ion-akuilla. Li-Ion-tekniikassa käytetyn erilaisen latausperiaatteen vuoksi, myös akkulaturi täytyy vaihtaa kun vaihdetaan Li-Ion-akkuihin; Akkulatureita NiCd-akuille on edelleen saatavilla. Lataustekniikka Erikoinen, älykäs virtapiiri GESIPA Li-Ion-akuissa suojaa itsepurkautumista vastaan ja varmistaa, että viimeinen asennussykli voidaan suorittaa loppuun, ennen kuin akku ilmaisee tyhjän kuntonsa saumalla. Tyhjä akku on valmis käytettäväksi taas vain noin yhden tunnin latausajan jälkeen. GESIPA Li-Ion-latausyksiköt ovat tietysti myös saatavilla vaihtoehtoisille jännitteille 110 VAC ja 230 VAC. Uudella akun hallinnalla aina valmiina käytettäväksi 30

31 AccuBird Hyväksi todetut vetoniittityökalut Li-Ionenergialla AccuBird 14.4 V / 1.3 Ah akulla ja laturilla kantolaukussa AccuBird Tuotanto Kehitetty ja valmistettu Saksassa vuodesta 1992 lähtien akkukäyttöisten vetoniittityökalujen keksijän toimesta Luotettavuus Elektronisesti ohjattu Ei mekaanisia kytkimiä Elektroninen lämpötilan ja ylikuormituksen suojaus Suuri toimintavarmuus alhaisen tehohäviön omaavan kuularuuvikäytön ansiosta Vapaus Kaapelivapaa työkalu joustavaan käyttöön asennustöissä ja teollisessa tuotannossa Auto-reverse-toiminto Välittömästi karan katkeamisen jälkeen, tämä lisätoimintotila pysäyttää vetoprosessin ja siirtää vetoleuka-asennelman takaisin alkuasentoon. Tämä vähentää kulumista, säästää aikaa ja energiaa saman aikaisesti varmistaen, että työkalu on välittömästi valmis käytettäväksi. VIDEO i Korkea suorituskyky N vetovoima Suuri vetovoima turvalliselle vetoniittien asentamiselle halkaisijaltaan 5 asti kaikki materiaalit Suuri niittauskapasiteetti/lataus Suuri 20 vetopituus Monikäyttöisyys Vetoniitit alkaen Ø 2.4 alumiini, 5 Ø asti kaikki materiaalit ja vetoniitit Ø 6 asti alumiini. BULB-TITE -vetoniitit Ø 6.3 asti alumiini ja teräs. Nopeus Nopea toiminta vetoleukamekanismin automaattisen palautuksen ansiosta jokaisen asennusprosessin jälkeen Li-Ion-energialla Valittavana 1.3 Ah ja 2.6 Ah Li-Ion-akut Vielä suurempi tuotantotehti per akun lataus uuden akunhallintajärjestelmän ansiosta 31

32 AccuBird Ladattava 14.4 voltin vetoniittityökalu Li-ion-akulla Varusteet Työskentelyalue Vetoniitit alkaen Ø 2.4 alumiini, Ø 5 asti kaikki materiaalit ja vetoniitit Ø 6 asti alumiini. BULB-TITE -vetoniitit Ø 6.3 asti alumiini ja teräs. Laturi 14.4 V Li-Ion Suukappaleet 17/24, 17/27, 17/29 ja 17/32 Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: 2.0 kg sis. akun 20 Tasavirtamoottori 10,000 N Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V DC minuuttia (akusta riippuen) 0.6 kg Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg Akku14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg saatavilla lisävarusteena Mitat :inä Uudella akun hallinnalla aina valmiina käytettäväksi 32

33 AccuBird Ladattava 14.4 voltin vetoniittityökalu Li-ion-akulla Varusteet Suukappale kapasiteetti per akun lataus Niitti Ø n. kpl/ akun lataus Materiaali Suukappale Yleismallin suukappale 17 AccuBird iin Alu 1,500 17/18* CAP -Alu, CAP -Cu 1,000 17/18* ja 3.2 Alu / ja 3.2 Teräs / ja 3.2 Ruostumaton teräs / Alu / Teräs / Ruostumaton teräs / ja 5 Alu / ja 5 Teräs / ja 5 Ruostumaton teräs /36* Alu /36* BULB-TITE niitti 4 Alu 1,000 17/26 BT* Alu /32 BT* Alu /42 BT* Teräs /42 BT* * saatavilla lisävarusteena Erikoissuukappaleet ovat saatavilla pyynnöstä Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille. Yksiosainen, ohut jatkokappale niittien asentamiseen syviin ja vaikeasti saavutettaviin paikkoihin n. 117, Ø n. 167, Ø Lisävaruste: Kiinnipitävä suukappale Jatkettu karankeräyssäiliö, AccuBird iin ja PowerBird iin Muutossarja BULB-TITE -vetoniiteille: painehylsy, vetoleuat ja 3 suukappaletta Syötetty niitti pysyy paikallaan missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely Kiinnipitävä suukappale Kiinnipitävä suukappale 17/18 R /29 R /24 R /32 R* /27 R /36 R* *myös PowerBird ille Vetoleuat (3-osaiset)

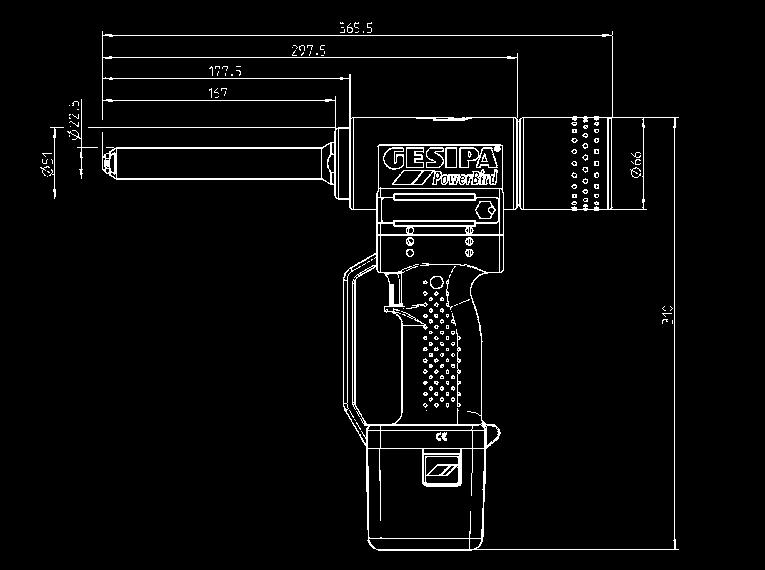

34 PowerBird Hyväksihavaittu vetoniittityökalu Li-Ionenergialla ja vieläkin suurealla asennussuorituskyvyllä PowerBird 14.4 V / 2.6 Ah akulla ja laturilla, kantolaukussa more than YEARS PowerBird PowerBird Innovaatio Hyvin tunnetun AccuBird :in vahvempana veljenä PowerBird on suorituskykyinen jatke niin sanottuun Bird-perheeseen GESIPA :lta ja mahdollistaa suoriutumisen kaikista rakenneniiteistä. Käytännön näkökulmat Toimituksen käyttäjäsuuntautunut ulottuvuus: kantolaukku yhdellä akkulaturilla, yhdellä akulla ja neljällä suukappaleella PowerBird Li-Ion-energialla 2.6 Ah akku, vaihtoehtoisesti 1.3 Ah pyynnöstä PowerBird Monipuolisuus Vetoniitit alkaen 4.8 Ø teräs, 6.4 Ø asti kaikki materiaalit ja 8 asti alumiini, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit 7.7 Ø asti kaikki materiaalit. MEGA GRIP -vetoniitit 6.4 Ø asti kaikki materiaalit. Taloudellisuus Hyvä hinta-suorituskyky-suhde Laaja työskentelyalue Lyhyet prosessointiajat Pitkä käyttöaika 2.6 Ah akun ansiosta VIDEO i 34

35 PowerBird Ladattava 14.4 voltin vetoniittityökalu Li-Ion-akulla vieläkin suurealla suorituskyvyllä Työskentelyalue Vetoniitit alkaen Ø 4.8 teräs, Ø 8 asti alumiini, 6.4 asti kaikki materiaalit, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti, kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti, kaikki materiaalit. Laturi 14.4 V Li-Ion Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: Suukappaleet 17/32, 17/36, 17/40 ja 17/45 Vetoleuat (3-osaiset) kg sis. akun 20 Tasavirtamoottori 14,000 N Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: Akku 14.4 V/1.3 Ah (Li-Ion) V / 50 Hz 14.4 V DC minuuttia (akusta riippuen) 0.6 kg Paino: 0.35 kg saatavilla lisävarusteena Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg Uudella akun hallinnalla aina valmiina käytettäväksi Mitat :inä 35

36 PowerBird Ladattava 14.4 voltin vetoniittityökalu Li-Ion-akulla vieläkin suurealla suorituskyvyllä Yksiosainen, kapea jatkokappale niittien asentamiseen syviin paikkoihin. Yksiosainen, kapea jatkokappale noin 110 asti, Ø 22.5, niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Yksiosainen, kapea jatkokappale noin 160 asti, Ø 22,5, niittien asentamiseen syviin vaikeasti saavutettaviin paikkoihin Suukappaleet kapasiteetti per akun lataus Niitti Ø n. kpl/ akun lataus Niitin materiaali Suukappale 4.8 ja 5.0 Alu / ja 5.0 Teräs / ja 5.0 Ruostumaton teräs / Alu / Teräs / Alu, PG-Alu / Teräs / Alu / BULB-TITE -vetoniitit 4.0 Alu 1,000 17/26 BT* Muut koot saatavilla pyynnöstä Jatkettu karankeräyssäiliö sopii AccuBird iin ja PowerBird iin Alu /32 BT* Alu /42 BT* Teräs /42 BT* Monel /42 BT* Alu /48 BT* ja vetoleuat MEGA GRIP -vetoniitit 4.8 Alu /31 MG* Lisävaruste: Kiinnipitävä suukappale Syötetty niitti pysyy missä tahansa asennossa Niitit voidaan asentaa yhdellä kädellä Turvallisempi työskentely 6.4 Alu /41 MG* Teräs /31 MG* Teräs /41 MG* Ruostumaton teräs Ruostumaton teräs /31 MG* /41 MG* * saatavilla lisävarusteena Erikoismuotoillut suukappaleet saatavilla pyynnöstä Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA -vetoniiteille. Kiinnipitävä suukappale 17/32 R /36 R /40 R /45 R

37 PowerBird Solar Ihanteellinen syville, vaikeasti saavutettaville alueille aurinkokennokäyttökohteissa Työskentelyalue Vetoniitit alkaen Ø 4.8 teräs 6.4 asti kaikki materiaalit, lukuun ottamatta G-Bulb Ø 6.4. BULB-TITE -vetoniitit Ø 7.7 asti, kaikki materiaalit. MEGA GRIP -vetoniitit Ø 6.4 asti kaikki materiaalit. Tekniset tiedot Paino: Vetopituus: Käyttövoima: Vetovoima: Jatkokappale: 2.42 kg sis. akun 20 Tasavirtamoottori 14,000 N n.167 Varusteet n. 167 jatkokappale kaksi Li-Ion-akkua 2.6 Ah/14.4 V Pikalaturi Suukappaleet 17/32, 17/36, 17/40, 17/45 ja 17/48 BT Muovinen kantolaukku Mitat :inä 37

38 TAURUS -sarja GESIPA n valmistamat pneumaattishydrauliset vetoniittityökalut ovat tehty ideaalisiksi lähes kaikkiin käyttökohteisiin. Kustannustehokas rakenne, täydelliset käsittelyominaisuudet ja käytännölliset varusteet tekevät TAURUS -sarjasta niin ainutlaatuisen ja joustavan. MADE IN GERMANY TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4 TAURUS 5 TAURUS 6 38

39 Etuja, jotka vakuuttavat! TAURUS 2 markkinoille esittelyn jälkeen, vuonna 2002, TAURUS -sarja on onnistunut vakuuttamaan tuhansia kertoja kaupan alalla ja teollisuudessa. TAURUS 2 varsinkin on todellinen monitaituri. Työskentelymukavuus Turvallisuus Modulaariset periaatteet TAURUS - SARJA 02 Voima VIDEO i Tehokkuus 04 Patentoitu kahvamekanismi Modulaariset periaatteet Laajin mahdollinen osien yhteensopivuus alhaiset varaosavarastot ja yksinkertainen kunnossapito Joustava soveltaminen uusiin käyttökohteisiin 02 Voima Suuret vetovoimat yhdistettynä alhaiseen painoon Nopea työskentelysykli Optimoitu vetopituus koko sarjalle 03 Patentoitu kahvamekanismi Ilmanpaineella pakolla liikutetut vetoleuat Turvallinen, niitin karan liukumaton tartunta Vain yksi vetoleukamalli kaikille työkaluille Erittäin pitkät huoltovälit 04 Tehokkuus Pieni paineilman kulutus kaksitoimisuuden ansiosta: niittien asennus ja karojen poisto käyttävät samaa paineilmaa Ilman imu tarvittu vain pystysuoraan alaspäin niitatessa. Voidaan pysyvästi kytkeä pois jos imua ei tarvita. 05 Työskentelymukavuutta / turvallisuutta Kumipintainen, muotoiltu kahva Tasapainotettu painopiste Vähäinen tärinä ja hyvä äänieristys Vähän aktivointivoimaa tarvitseva Karankeräyssäiliö kiertyvällä ilmanohjaimella Ylipaineventtiili ylikuormituksen estämiseksi Integroitu suojausominaisuus estää karan ulostulon kun karankeräyssäiliö on poistettu 39

40 TAURUS -sarja vaimentimella TAURUS 1 TAURUS PH karankeräyssäiliöllä PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 2.4:stä 3.2 Ø asti kaikki materiaalit ja 4 Ø asti alumiini/teräs (max. kara Ø 2.5 ) Tekniset tiedot Paino: 1.3 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 1.0 ltr. per niitti Vetovoima: 5,500 N 6 barilla Vetopituus: 15 Varusteet Suukappaleet:17/18, 17/20 ja 17/22, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla Työskentelyalue Asentaa vetoniittejä 5 Ø asti kaikki materiaalit ja 6 Ø asti alumiini/teräs (max. kara Ø 3.2 ) Tekniset tiedot Paino: 1.6 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2.3 ltr. per niitti Vetovoima: 11,000 N 6 barilla Vetopituus: 18 Varusteet Suukappaleet:17/24, 17/27, 17/29 ja 17/32, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml,1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla Mitat :inä Mitat :inä 40

41 Pneumaattis-hydrauliset vetoniittityökalut TAURUS 3 TAURUS PH karankeräyssäiliöllä PH karankeräyssäiliöllä Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit (max. kara Ø 4.5 ) Tekniset tiedot Painot: 1.9 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 4.8 ltr. per niitti Vetovoima: 18,000 N 6 barilla Vetopituus: 25 Varusteet Suukappaleet:17/36, 17/40 ja 17/45, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla Työskentelyalue Asentaa vetoniittejä 6.4 Ø asti kaikki materiaalit ja 8 Ø asti alumiini (max. kara Ø 4.5 ) Tekniset tiedot Paino: 2.0 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 4.8 ltr. per niitti Vetovoima: 23,000 N 6 barilla Vetopituus: 19 Varusteet Suukappaleet:17/36, 17/40 ja 17/45, huoltokiintoavain SW12/14, SW14/17, 1 hydrauliöljypullo 100 ml, 1 öljyntäyttöpullo, Käyttöohjeet varaosalistalla Mitat :inä Mitat :inä 41

42 TAURUS -sarja TAURUS 5 TAURUS 6 Perustyökalu Perustyökalu Työskentelyalue Vetoniitit yli 6.4 Ø kaikki materiaalit ja lukkopultit 10 Ø asti vastaavilla vetopäillä. Tekniset tiedot Paino: 3.4 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 6.9 ltr. per niitti Vetovoima: 42,000 N 7 barilla Vetopituus: 17 Varusteet 1 hydrauliöljypullo 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Työskentelyalue Vetoniitit yli 6.4 Ø kaikki materiaalit ja lukkopultit 10 Ø asti vastaavilla vetopäillä. Tekniset tiedot Paino: 3.4 kg Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 6.9 ltr. per niitti Vetovoima: 50,000 N 7 barilla Vetopituus: 15 Varusteet 1 hydrauliöljypullo 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla TAURUS 5 ja 6 täytyy varustaa käyttökohteeseen sopivalla suukappaleella. Valmistetaan pyynnöstä. TAURUS 5 ja 6 täytyy varustaa käyttökohteeseen sopivalla suukappaleella. Valmistetaan pyynnöstä. Mitat :inä Mitat :inä 42

43 Varusteet TAURUS -sarja 1-4 Monipuolinen varustevalikoima antaa sinulle mahdollisuuden muokata työkaluasi melkein mihin tahansa haasteeseen joko kaupan alan, rakentamisen tai teollisuuden käyttökohteisiin. Suukappaleet Pitkille karoille, erikoisvetoniiteille ja muille haasteille Oikean suukappaleen käyttö on tärkeää luotettavan niittauksen ja huolitellun niitatun liitoksen varmistamiseksi. Laaja valikoima tavallisia ja erikoisia suukappaleita mahdollistaa eri tyyppisille vetoniiteille mukautumisen. Jopa erikoisversiot ovat saatavilla pyynnöstä. Kaikki suukappaleiden valintatieto on DIN- ja GESIPA -vetoniittien mukaisesti. Suukappaleen valinta Niitti Niitti Ø Niitin materiaali Suukappale 2.4 Alu 17/ CAP -Alu, CAP -Cu 17/ Alu/Cu 17/ Alu, Cu, Teräs, Ruostumaton teräs, Stinox, Alu/alu 17/ ja 3.2 Alu, Cu, Teräs, Ruostumaton teräs, Stinox, PG-Alu, PG-Teräs, PG-Ruostumaton teräs 17/ Alu, Cu, CAP -Alu, CAP -Cu 17/ Tavallinen 4 Teräs, Alu, PG-Alu 17/ Ruostumaton teräs, Stinox, PG-Teräs, PG-Ruostumaton teräs 17/ ja 5 Alu, CAP -Alu, CAP -CU, PG-Alu 17/ ja 5 Teräs, Alu 17/ ja 5 Ruostumaton teräs, Stinox, PG-Teräs, PG-Ruostumaton teräs, G-Bulb 17/ Alu 17/ Teräs 17/ Alu 17/ Teräs, Alu, Ruostumaton teräs, PG-Ruostumaton teräs, G-Bulb 17/ Alu 17/ Alu 17/26 BT BULB-TITE 5.2 Alu 17/32 BT Alu, Teräs, Monel 17/42 BT Alu 17/48 BT MEGA GRIP 4.8 Alu, Teräs, Ruostumaton teräs 17/31 MG Alu, Teräs, Ruostumaton teräs 17/41 MG

44 PH 2000 Hydro-pneumaattinen vetoniittityökalu Työskentelyalue Vetoniitit Ø 5.0 asti kaikki materiaalit, Ø 6.0 alumiini ja vetoniitit Ø 2.4 :stä 3.2 :ään pienten vetoleukojen asennussarjalla. Tekniset tiedot Paino: 2.1 kg Käyttöilmanpaine: 6 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: ltr. per niitti (0.6 ltr. paineilma) Vetovoima: 12,000 N 6 barilla Vetopituus: 22 Varusteet Suukappaleet: 16/24, 16/27, 16/29, 16/32, 16/36, 16/40 ja 16/45 1 sarja vetoleukoja, 1 ilmanohjain (no. 896) 1 kiintoavain MSU 1 pyöreäpäinen ruuvimeisseli SW öljyntäyttöpurkki hydrauliöljyllä Huolto-ohjeet varaosalistalla Ominaisuudet Patentoitu karanpoistojärjestelmä on työkaluun integroitu osa. Ei jälkiasennuksen tarvetta. Asennusprosessiin käytetty paineilma on sen jälkeen käytetty automaattisesti karan poistamiseen, tehokas ja kustannuksia säästävä ratkaisu. Korkea asennusvoima pienellä painolla Yleiskäyttöinen, helppo käsiteltävyys Suuri vetopituus (22 ) takaa asentamisen ilman uudelleen asettamista ja pidentää öljyntäyttöväliä Pneumaattinen männän palautus suuri työskentelysekvenssi Hydraulinen kärki: Alumiinia kulutusta kestävällä sylinterin pinnalla Pneumaattinen sylinteri: Alumiinia iskunkestävällä muovisuojuksella Liipaisimen venttiili: Suora pneumaattinen liipaisu nopea ja toimintavarma Mitat :inä 44

45 Varusteet Hydro-pneumaattinen vetoniittityökalu Suukappaleen valinta PH-työkalut. Tiedot suukappaleen valinnasta ovat voimassa DIN-mukaisille ja GESIPA - vetoniiteille. Niitti Ø Materiaali PH 1 PH 2 PH 2-VK PH-Axial PH 2000 PH 2000-BT 2.4 Al 16/18 10/18* 10/18 10/18* 10/18* 3.2 CAP -Al, CAP -Cu 16/18 10/18* 10/18 10/18* 10/18* 3 ja 3.2 Al, Cu, Teräs, Ruostumaton teräs, Stinox, Alu, PG-Al, PG-Teräs 16/24 10/24* 10/24 10/24* 10/24* 4 Al, Cu, CAP -Al, CAP -Cu 16/24 16/24 10/24 16/24 16/24 4 PG-Al, Teräs, Al 16/27 16/27 10/27 16/27 16/27 4 Ruostumaton teräs, Stinox, PG-Teräs 16/29 16/29 16/29 16/ ja 5 Al, CAP -Al, CAP -Cu, PG-Al 16/29 16/29 16/ ja 5 Teräs, Al 16/32 16/32 16/ ja 5 Ruostumaton teräs, Stinox, PG-Teräs 16/36 16/36 6 Al 16/36 6 Teräs 16/ Al, PG-Al 16/ Al, Teräs 16/45 4 Muovi 16/30K 5 Muovi 16/35K 6 Muovi 16/40K 4.8 kaikki MEGA GRIP 16/31MG 6.4 kaikki MEGA GRIP 16/41MG** 4 kaikki BULB-TITE 16/26BT 5.2 kaikki BULB-TITE 16/32BT 6.3 kaikki BULB-TITE 16/42BT 7.7 kaikki BULB-TITE 16/48BT * Pienten vetoleukojen muutossarja tarvitaan ** Muutossarja tarvitaan ( ) 45

46 Niittimutterit alumiini Materiaali: AlMg 3 Tavallinen Kupukanta M M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 7 x A x " 9 x A x " 11 x A x " 12 x A x " Pieni kanta Niitin runko D 1 x L Kiinnitysalue Määrä per rasia M M M M x A x A x A x A 100 Uppokanta (90 ) M M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 7 x A x " 9 x A x " 11 x A x " 12 x A x " Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 51. Kärkien halkaisijat ovat sivulla

47 Niittimutterit teräs uritettu Materiaali: Teräs, sinkitty Tavallinen Kupukanta M M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 7 x A x " 9 x A x " 9 x A x " 11 x A x " 11 x " 11 x " 12 x A x " Pieni kanta Niitin runko D 1 x L Kiinnitysalue Määrä per rasia M M M x A x A x A x " 9 x " M x A x " 11 x " M x 18,0 1,5-4, " 12 x 20,0 4,0-6, " 47

48 Niittimutterit teräs uritettu Materiaali: Teräs, sinkitty Uppokanta (90 ) M M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 7 x A x " 9 x A x " 9 x A x A x " 11 x " 12 x A x " Maksimi kiristysmomentti ja kierteen murtumisvoima ja leikkausvoimat kaikille niittimuttereille ovat sivuilla 51. Kärkien halkaisijat ovat sivulla

49 Niittimutterit ruostumaton teräs A2 Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 7 x A x " 9 x A x " 11 x A x " Pieni kanta M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x A x A x A 100 Uppokanta) Niitin runko D 1 x L Kiinnitysalue Määrä per rasia M M M M x A x " 7 x A x " 9 x A x " 11 x A x " 49

50 Niittimutterit ruostumaton teräs A4 Materiaali: Ruostumaton teräs A Tavallinen Kupukanta M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 7 x " 7 x " 9 x A x " 11 x A x " Pieni kanta M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 9 x A x A 100 Uppokanta M M M M Niitin runko D 1 x L Kiinnitysalue Määrä per rasia 6 x A x " 7 x " 7 x " 9 x A x " 11 x A x " 50

51 Kiristysmomentti (Nm) ja (lb-ft) Alu Teräs Ruostumaton teräs A2 /A4 / Nm (lb-ft) Nm (lb-ft) Monel Nm (lb-ft) M M , M M M Kierteen hajoamisvoima (N) ja (kp) N alu (kp) N teräs (kp) ruostumaton teräs A2 /A4 / Monel N (kp) M4 4, , ,000 1,019 M5 5, ,500 1,172 15,000 1,529 M6 9, ,000 1,836 > 25,000 2,548 M8 13,000 1,325 28,000 2,853 > 30,000 3,057 M10 14,000 1,427 30,000 3,057 - Leikkausvoima (N) ja (kp) N alu (kp) N teräs (kp) ruostumaton teräs A2 /A4 / Monel M4 1, , , M5 1, , , M6 2, , , M8 3, , , M10 3, , N (kp) Koko Varren geometria pyöreä ja uritettu; kaikki materiaalit Kupukanta Uppokanta Pieni kanta Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Kärjen korkeus M M M M M Koko Varren geomteria puoli-kuusikulmainen; kaikki materiaalit Kupukanta Kärjen halkaisija Kärjen korkeus Kärjen halkaisija Pieni kanta Kärjen korkeus M M M M

52 GBM 10 Käsikäyttöinen niittimutterityökalu yksinkertaisella vedon säädöllä Työskentelyalue Niittimutterit M3*:sta M6:een alumiini ja M5:een teräs, messinki ja ruostumaton teräs Tekniset tiedot Paino: 600 g Kokonaispituus: 260 Vetopituus: 7 Varusteet Vakio: Kierrekara ja suukappale (vaihtoehtoinen M4 - M6) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Yksinkertainen noston säätö pyälletyn mutterin avulla niittimuttereiden turvallista ja täydellistä asentamista varten Kierrekaran suojaus jousirenkaalla nopeaa työkaluvapaata kierrekaran vaihtamista varten Avausjousi helpottaa käsittelyä Runko korkealaatuista painevalualumiinia Rungon pää tehty taotusta kromi-vanadium-teräksestä Ergonomiset kahvat Mitat :inä 52

53 Niittimutterityökalu Kierrekarat ja suukappaleet Tuote Kierrekara M3* Kierrekara M Kierrekara M Kierrekara M Suukappale M3* GBM 10 M GBM 10 M GBM 10 M Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteena Niittimutterilaatikko GBM 10 kierrekaralla ja suukappaleella M5 Sisältää kierrekarat ja suukappaleet M 4 ja M 6, erilaisia niittimutterikokoja M 4:stä M 6:een tehty alumiinista materiaalipaksuudelle 0.25:stä 3 :ään. Sis. 4 niittimutterikokoa: Alumiini M4 x 6 x 11.0 Alumiini M5 x 7 x 11.5 Alumiini M5 x 7 x 13.5 Alumiini M6 x 9 x

54 GESIPA -Huolto* GESIPA Kattava valikoima palveluita yhden katon alla 01 Kunnossapito & Huolto Sopimukset Säännöllinen huolto ja kunnossapito on välttämätöntä prosessin ja tuotannon sujuvan toiminnan varmistamiseksi. Huolto ja kunnossapito ovat tuotantotilojesi korkean käytettävyyden perusta, jolloin häiriöajat ovat minimoitu pitäen siten kustannukset alhaisina. Nämä menetelmät myös lisäävät toiminnallista turvallisuutta siten suojellen henkilökuntaasi. 09 Esinäytetutkinta 10 Laiteohjelmapäivitys Maailmanlaajuinen palvelu 01 Kunnossapito & Huolto Sopimukset 02 Tekninen keskustelu 02 Tekninen Keskustelu Demonstraatiokeskuksessae, sinun tiloissasi tai kokouksissa: tapahtumapaikkaan ja -aikaan liittyen olee todella joustavia. Tietyille kohderyhmille kohdistetut keskustelut eivät tietenkään ole ongelma. 03 Koulutus Järjestäe koulutuskursseja asiakkaidee henkilökunnalle tai, jos tarpeellista asiakkaan tiloissa. Innovatiivinen koulutusohjelmae sisältää koulutuskurssit varusteista, GAV-järjestelmistä kuten myös pohja- ja edistykselliset kurssit. 08 Korjauspalvelu Tehdaskalibrointi Sijaislaitteen vuokraus Toimeksiannot 03 Koulutus 04 Toimeksiannot Koneen asennuksen seuraamisessa, resurssivaltainen huoltoryhmäe tarjoaa kokonaisvaltaista asiakaspalvelua. Huoltoryhmä suorittaa sekä toimeksiantoja että koneen huoltoa. 05 Sijaislaitteen vuokraus (GESIPA -erikoismallit) Varmistaaksee tuotantoprosessin jatkumisen sujuvasti varastoie valikoiman laitteita vuokrattavaksi. Voit käyttää näitä laitteita huolto- ja korjausjaksoilla. Tai kun oma laitevarantosi on kykenemätön hoitamaan piikkejä tilauksissa. Olee täällä auttaaksee! 06 Tehdaskalibrointi Prosessi-monitoroidut niittaustyökalut on kalibroitu soveltuviin testistandardeihin perustuen osana Gesipa kalibrointipalvelua. Käytetty kalibrointistandardi on varmistettu rutiinitestilaitemonitoroinnilla. Voie myös suorittaa kalibrointimenettelyn suoraan sinun tiloissasi. 07 Laiteohjelmapäivitys Laiteohjelmapäivitykset ovat saatavilla pyynnöstä pitääksee prosessoivat järjestelmät ajan tasalla, varmistaen että ne toimivat luotettavan turvallisesti ja tehokkaasti koko ajan. 08 Korjauspalvelu GESIPA prosessointityökalut on valmistettu korkeimpien laatustandardejen mukaisesti. Joka tapauksessa, kun korjaukset koskaan tulevat tarpeellisiksi teknikkoe tarjoavat nopeaa ja luotettavaa apua. GESIPA huoltopalvelun edut: Korjaus aattitaitoisen henkilökunnan toimesta Alkuperäisten varaosien käyttö Turvallisuustarkastus joka korjauksen jälkeen Takuun ja työkalun saatavuuden säilyminen 09 Esinäytetutkinta (PPAP, VDA 2) Esinäytetutkinta varmistaa että ennen sarjatuotannon alkamista asiakkaan määrittelyiden mukaan sovitut vaatimukset kuten myös muut vaatimukset (esim. lainsäädäntö, standardit) tuotteen vaatimusten ja prosessin mukan ovat tyydytetty. Sama koskee myös vuosittaista uudelleenkvalifiointia. 10 Maailmanlaajuinen palvelu Yli 700 henkilökunnan jäsentä kuudessa tuotantopaikassa maailmanlaajuisesti joista kolme Saksassa valmistavat sitoumuksella ja intohimolla korkealaatuisia ja innovatiivisia tuotteita. Myynti ulkomailla on hoidettu 12 tytäryhtiön ja yli 40 kansainvälisen edustajan voimin. *Nämä palvelut vaihtelevat maittain ja perustuvat huolto-ohjelmiin, joka ovat saatavilla Walldorfin/Saksan paikassa. 54

55 GBM 30 Niittimutterikäsityökalu nopealla istukkayksiköllä Työskentelyalue Niittimutterit M3*:sta M10:een alumiini ja teräs ja M8:aan ruostumaton teräs Tekniset tiedot Paino: Kokonaispituus: Vetopituus: 1.8 kg Varusteet Vakio: Kierrekara ja suukappale (valinnainen M5 - M10) Huolto-ohjeet varaosalistalla Vetotaulukko Ominaisuudet Nopea istukan asetus nopealle ja yksinkertaiselle kierrekaran kiinni ja pois kiertämiselle Suotuisa voimansiirtosuhde pienten voimien käyttökohteille kun asennetaan suurempia niittimuttereita Yksinkertainen noston asetus nostoskaalan kautta turvallista ja täydellistä niittimuttereiden asentamista varten Nopea työkaluvapaa kierrekaran vaihto Tuote Kierrekara M3* Kierrekara M4* Kierrekara M Kierrekara M Kierrekara M Kierrekara M GBM 30 M GBM 30 M GBM 30 M GBM 30 M Suukappale M3* Suukappale M4* Suukappale M Suukappale M Suukappale M Suukappale M *Saatavilla erikoislisävarusteena 55

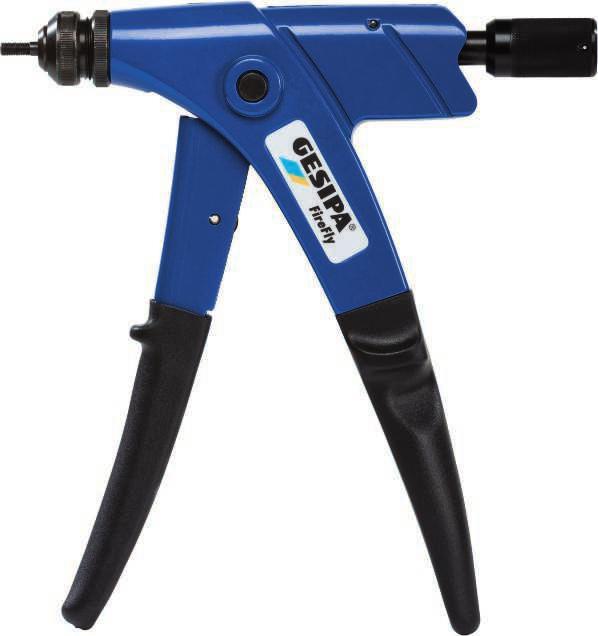

56 FireFly Voimaa ja järkeä niittimuttereiden asentamiseen Älykäs käsittely GESIPA -käsiniittaustyökalu Flipper in hyväksi todistettu toimintaperiaate säästää jopa 40% käsivoimaa asennettaessa niittimuttereita Erikoinen vipumuotoilu sekä räikkämekanismi pienentävät käsivoiman tarvetta Suukappaleen ja kierrekaran vaihto Kokonaisvetopituus on 9 uuden sukupolven multigrip-niittimuttereiden kuten uusien GESIPA PolyGrip -niittimuttereiden asentamiseen Työkaluvapaa vetopituuden ja kierrekarojen pituuksien asetus mahdollistaa eri pituisten niittimuttereiden yksinkertaisen asentamisen Työskentelyalue Niittimutterit M3:sta M6:een alumiini sekä M3:sta M5:een teräs Tekniset tiedot Kokonaisvetopituus: Yksittäisen toiminnon vetopituus: Paino: g Mitat :inä 56

57 FireFly Varusteet FireFly laatikko Varustettu M5 suukappaleella ja kierrekaralla muovisessa kantolaukussa, kahdella minipakkauksella alumiininiittimuttereita M4 ja M5 sekä suukappaleella ja kierrekaralla M4, käyttöohjeilla ja vetopituuden säätöohjeella Täyttö-minipakkaukset niittimuttereille M4 x 6 x M5 x 7 x Jälkiasennussarja niittipulteille BRN kierteen ulkonema min. max.* M M M * Vastaavaa pidennettyä suukappaletta täytyy käyttää kierteiden ulkonemille > 22. Kierrekarat ja suukappaleet Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Suukappale M Suukappale M Suukappale M Suukappale M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Kierrekara 1/4-20 UNC Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNC Suukappale 1/4-20 UNC Suukappaletta UNC voidaan käyttää kierrekaroille UNC ja UNF FireFly pahvilaatikossa Varustettu suukappaleella ja kierrekaralla, käyttöohjeilla ja vetotaulukolla Tuote FireFly M5 pahvilaatikossa FireFly M3 pahvilaatikossa FireFly M4 pahvilaatikossa FireFly M6 pahvilaatikossa FireFly 6-32 UNC pahvilaatikossa FireFly 8-32 pahvilaatikossa FireFly UNC pahvilaatikossa FireFly UNF pahvilaatikossa FireFly 1/4-20 UNC pahvilaatikossa

58 FireBird Pro FireBird Pro Uusi akkukäyttöinen niittimutterityökalu niittimuttereille M8 asti teräs! FireBird Pro Kahdella liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa Tehokas ja nopea FireBird Pro parantaa Pro-sarjaa. 15,000 N asennusvoima ja hyväksitodistettu hiiliharjaton moottori tekevät FireBird Pro:sta sekä tehokkaan että nopean kun asennetaan niittimuttereita M 8 teräs asti. FireBird Pro on kontrolloitu ainoastaan asennusvoimasäädöllä. Niittimutterin kara on siksi optimaalisesti suojattu samaan aikaan kun varmistetaan että niittimutteri on varmasti ankkuroitu materiaaliin. Korkea suorituskyky 18.0 voltin ladattava energia joustavalle, kaapelivapaalle käytölle rakennustyömailla ja teollisessa tuotannossa. Turvallisuus ensin Niittimutterin paikalleen kiertäminen alennetulla momentilla ja automaattisella sautuksella Asennusprosessin liipaisu selvästi erotettu paikalleenkiertämistoiminnosta Automaattinen poiskiertämistoiminto asennusprosessin päättymisen jälkeen Poiskiertäminen suurella momentilla Tukeva, kompakti ja tärinänkestävä työkalun kuori Vielä nopeampi, käytännössä ei kulumista Koska kulumisherkkiä hiiliharjoja ei ole käytetty, FireBird Pron moottorilla on ääriäisen pitkä huoltoväli, on käytännössä kulumaton ja luotettavasti takaa nopeiat asennusfrekvenssit. Ergonomia Uuvuttamaton toiminta hyvin tasapainotetun painojakauman ja ergonomisen otteen ansiosta Helppo asennusvoiman säätö Se nopea Yksinkertainen ja turvallinen niittimuttereiden kiertäminen Tasainen asennusnopeus Automaattinen vaihto asettamisesta kiertämiseen Nopea ja yksinkertainen vaihtojärjestelmä kierrekaroille 58

59 FireBird Pro Akkukäyttöinen niittimutterityökalu 18.0 V Li-Ion-akulla Työskentelyalue Niittimutterit M10 asti alumiini, M8 asti teräs ja M6 asti ruostumaton teräs. Tekniset tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: 2.3 kg sis. akun 15,000 N Hiiliharjaton tasavirtamoottori V/2.1 Ah (li-ion) liukuakku Paino: 0.4 kg saatavilla lisävarusteena Varusteet Kierrekara ja suukappale: M6 (työskentelyasennossa) M4 ja M5 (säiliössä) 1 kuusikulmainen kiintoavain 1 tupla-avoinpäätyinen kiintoavain SW 24/27 Laturi 18.0 V li-ion-akulle Tekniset tiedot Käyttöjännite: V / Hz Latausjännite: 21 V DC Latausaika: minuuttia Paino: 0.6 kg Muutossarjat niittipulteille BRN kierteen ulkonema min. max.* M M M Mitat :inä M Kapasiteetti per akun lataus/kierrekarat ja suukappaleet Niittimutterin sisäkierre Materiaali n. kpl per akun lataus Kierrekara Tuote no Suukappale M3 Alu 1, * * M3 Teräs/Ruostumaton teräs 1,100 M4 Alu 1, M4 Teräs/Ruostumaton teräs 1,000 M5 Alu M5 Teräs/Ruostumaton teräs 900 M6 Alu M6 Teräs 800 M8 Alu * * M8 Teräs 550 M10 Alu * * * Saatavilla lisävarusteena 59

60 FireBird Pro Gold Edition FireBird Pro Gold Edition Uusi akkukäyttöinen niittimutterityökalu - niittiimuttereille M12 asti teräs! FireBird Pro Gold Edition Kahdella liukuvalla, ladattavalla 18.0 V/2.1 Ah akulla ja laturilla muovisalkussa Nopea ja vielä tehokkaampi FireBird Pro Gold Edition parantaa Pro-sarjaa. 20,000 N asennnusvoima ja hyväksitodistettu hiiliharjaton moottori tekevät FireBird Pro Gold Edition:istä sekä nopean että vielä tehokkaaan. FireBird Pro Gold Edition asentaa niittimuttereita M 12 teräs asti. FireBird Pro Gold Edition on kontrolloitu ainoastaan asennusvoimasäädöllä. Niittimutterin kara on siksi optimaalisesti suojattu samaan aikaan kun varmistetaan että niittimutteri on varmasti ankkuroitu materiaaliin. Korkea suorituskyky 18.0 voltin ladattava energia joustavalle, kaapelivapaalle käytölle rakennustyömailla ja teollisessa tuotannossa Turvallisuus ensin Niittimutterin paikalleen kiertäminen alennetulla momentilla ja automaattisella sautuksella Asennusprosessin liipaisu selvästi erotettu paikalleenkiertämistoiminnosta Automaattinen poiskiertämistoiminto asennusprosessin päättymisen jälkeen Poiskiertäminen suurella momentilla Tukeva, kompakti ja tärinänkestävä kuori Vielä nopeampi, käytännössä ei kulumista Koska kulumisherkkiä hiiliharjoja ei ole käytetty, FireBird Pron moottorilla on ääriäisen pitkä huoltoväli, on käytännössä kulumaton ja luotettavasti takaa nopeiat asennusfrekvenssit. Ergonomia Uuvuttamaton toiminta hyvin tasapainotetun painojakauman ja ergonomisen otteen ansiosta Helppo asennusvoiman säätö Se nopea Yksinkertainen ja turvallinen niittimutterien kiertäminen Tasainen asennusnopeus Automaattinen vaihto asettamisesta kiertämiseen Nopea ja yksinkertainen vaihtojärjestelmä kierrekaroille 60

61 FireBird Pro Gold Edition Akkukäyttöinen niittimutterityökalu 18.0 V Li-Ion-akulla Työskentelyalue Niittimutterit M12 asti teräs ja M10 ruostumaton teräs V/2.1 Ah (li-ion) liukuakku Tekniset tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: 2.3 kg sis. akun 20,000 N Hiiliharjaton tasavirtamoottori 10.0 Paino: 0.4 kg saatavilla lisävarusteena Varusteet Kierrekara ja suukappale: M6 (työskentelyasennossa) M8 ja M10 (säiliössä) 1 kuusikulmainen kiintoavain 1 tupla-avoinpäätyinen kiintoavain SW 24/27 Laturi 18.0 V li-ion-akulle Tekniset tiedot Käyttöjännite: V / Hz Latausjännite: 21 V DC Latausaika: minuuttia Paino: 0.6 kg Muutossarjat niittipulteille BRN kierteen ulkonema min. max.* M M M Mitat :inä M Kapasiteetti per akun lataus/kierrekarat ja suukappaleet Niittimutterin sisäkierre Materiaali n. kpl per akun lataus Kierrekara Tuote no Suukappale M3 Alu 1, * * M3 Teräs/Ruostumaton teräs 1,100 M4 Alu 1, * * M4 Teräs/Ruostumaton teräs 1,000 M5 Alu * * M5 Teräs/Ruostumaton teräs 900 M6 Alu M6 Teräs/Ruostumaton teräs 800 M8 Alu M8 Teräs 550 M10 Alu M10 Teräs/Ruostumaton teräs M12 Teräs * * * Saatavilla lisävarusteena 61

62 FireBird Hyväksi todistettu niittimutterityökalu Li-Ion-energialla FireBird 14.4 V / 1.3 Ah akulla ja laturilla, kantolaukussa more than YEARS FireBird i Korkea suorituskyky 14.4 voltin ladattava energia joustavaan, kaapelivapaaseen käyttöön työmailla ja teollisessa tuotannossa Turvallisuus ensin Niittimutterin paikalleen kiertäminen alennetulla momentilla ja automaattisella poiskytkennällä Asennusprosessin liipaisu selvästi erotettu paikalleenkiertämistoiminnosta Automaattinen poiskiertämistoiminto asennusprosessin päättymisen jälkeen Poiskiertäminen suurella momentilla Tukeva, kompakti ja tärinänkestävä työkalun kuori Ergonomia Rasittamaton työskentely hyvin tasapainotetun painojakauman ja ergonomisen otteen ansiosta Helppo vetopituuden säätö Li-Ion-energialla Akku 1.3 Ah:lla (vakio) tai 2.6 Ah:lla lisävarusteena Ei muisti-ilmiötä Suuri energian tuotto korkean jännitteen ansiosta Alhainen paino mahdollistaa ääriäisen helpon ja nopean toiminnan Ääriäisen alhainen akun itsepurkautuminen Uusi akun muoto mahdollistaa työkalun varastoinnin akulla seisten Nopea Yksinkertainen ja turvallinen niittimuttereiden kiertäminen Tasainen asennusnopeus Automaattinen vaihto asettamisesta kiertämiseen Nopea ja yksinkertainen vaihtojärjestelmä kierrekaroille Monipuolinen M10 alumiininiittimutterit ja M8 asti teräs ja M6 asti ruostumaton teräs 62

63 FireBird Akkukäyttöinen niittimutterityökalu 14.4 voltin Li-Ion-akulla Työskentelyalue Niittimutterit M10 asti alumiini, M8 asti teräs ja M6 asti ruostumaton teräs Tekniset tiedot Paino: Vetovoima: Käyttövoima: Vetopituus: Varusteet 2.1 kg sis. akun 13,000 N Tasavirtamoottori 5.5 Kierrekara ja suukappale: M6 (työskentelyasennossa) M4 ja M5 (säiliössä) 1 kuusikulmainen kiintoavain 1 tupla-avoinpäätyinen kiintoavain SW 24/27 Kapasiteetti per akun lataus/ Kierrekarat ja suukappaleet Niittimutterin sisäkierre Materiaali n. kpl per akun lataus M3 Alu 500 M3 Suukappale Teräs/Ruostumaton teräs 450 M4 Alu 450 M4 Teräs/Ruostumaton teräs 400 M5 Alu 350 M5 Teräs/Ruostumaton teräs 350 M6 Alu 350 M6 Teräs/Ruostumaton teräs 250 M8 Alu 300 M8 Teräs 150 Kierrekara * * * * M10 Alu * * * Saatavilla lisävarusteena Laturi 14.4 V Li-Ion Mitat :inä Tekniset tiedot Käyttöjännite: Latausjännite: Latausaika: Paino: 230 V / 50 Hz 14.4 V tasavirta minuuttia (riippuen akusta) 0.6 kg Muutossarja niittipulteille BRN kierteen ulkonema min. max. M M M M Akku 14.4 V/1.3 Ah (Li-Ion) Paino: 0.35 kg Akku 14.4 V/2.6 Ah (Li-Ion) Paino: 0.5 kg saatavilla lisävarusteena 63

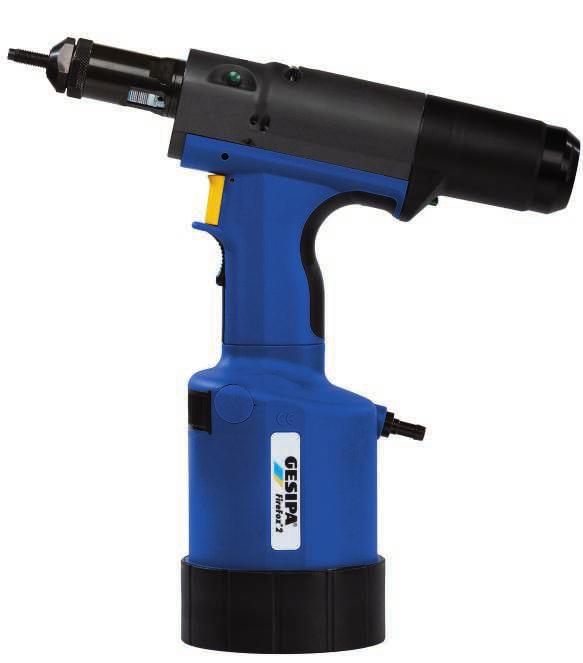

64 FireFox 2 Hydropneumaattinen niittimutterityökalu vetotai asennusvoimaohjattu FireFox 2:a voidaan valinnaisesti hallita vetopituudella tai vetovoiman asetuksella. Erityisesti jälkiäinen suojaa liitettävää materiaalia sekä kierrettä, varmistaen turvallisen niittimutterin ankkuroinnin tarjoten samanaikaisesti korkeatasoisen prosessin luotettavuuden. Valinta veto- tai asennusvoimakontrollin välillä riippuu niittimutterin pituudesta ja materiaalin paksuudesta. Asennusvoima täytyy säätää saman ja eri pituisille niittimutterikoille eri materiaalin paksuuksille. Jos sama niittimutterin koko ja pituus ovat aina asennettu samalle materiaalin paksuudelle, on mahdollista käyttää vakiota asennusvetoa. (1) (2) FireFox Parannetulla asennusteknologialla sisältää kierrekarat ja suukappaleet M4, M5, M6 (työskentelyasennossa) ja M8. Edut Nopea ja tarkka asennusvoiman säätö värikoodatulla asetusrenkaalla (1) Uusi vetoskaala on nopea ja helppo asettaa jopa huonoissa valaistusolosuhteissa Maksimi veto on selvästi tunnistettavissa sinisellä renkaalla vetoskaalassa (2) Kuristusläppä: Automaattinen kuristus vielä nopeaille ja suojaaveille asennuksille alkaen M3 niittimuttereista PTFE (Teflon ) tiiviste. PTFE-tiiviste ja optimoidut ohjausreiät parantavat liukuventtiilin huoltoväliä Työskentelyalue Asentaa niittimuttereita M3:sta M10:een kaikkia materiaaleja sekä M12 alumiini ja teräs. Mitat :inä Tekniset tiedot Paino: 2.4 kg Säädettävä vetopituus,max: 10 Säädettävä vetovoima, max: 22 kn 6 barilla Käyttöilmanpaine: 5-7 bar Letkuliitäntä: 6 Ø (1/4 ) Ilman kulutus: n. 2-4 ltr. per mutteri (riippuen mutterikoosta) 64

65 FireFox 2 Hydro-pneumaattinen niittimutterityökalu veto- tai asennusohjattu Varusteet 2 tupla-avoinpäätyistä kiintoavainta SW 24/27 4 kierrekaraa (M4, M5, M6, M8)* 4 suukappaletta (M4, M5, M6, M8)* 1 kuusikulmainen ruuvimeisseli SW 4 1 öljyntäyttöpullo hydrauliöljyllä 100 ml 1 öljyntäyttöpullo Käyttöohjeet varaosalistalla Pika-asetusopas Lisävarusteet Adapteri sylinteriruuvien kuusikulmaisella kannalla käyttöön DIN EN ISO 4762 kierrekaralla M4:stä M8:aan Adapteri niittipulttien asentamiseen, M4:stä M8:aan Adapteri puristusmuttereiden asentamiseen M4:sta M8:aan Suukappaleet ja kierrekarat brittiläisillä tai US-mitoilla Täydelliset kierrekara- ja suukappalesarjat * Sama adapteri kuin FireFox 1 F:lle * Muut kierrekarat ja suukappaleet saatavilla lisävarusteena Kierrekarat Tuote Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Kierrekara M Tuote Kierrekara 6-32 UNC Kierrekara 8-32 UNC Kierrekara UNC Kierrekara UNF Kierrekara 1/4-20 UNC Kierrekara 5/16-18 UNC Kierrekara 3/8-16 UNC Suukappaleet Tuote Tuote Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale M Suukappale 6-32 UNC Suukappale 8-32 UNC Suukappale UNF Suukappale 1/4-20 UNC Suukappale 5/16-18 UNC Suukappale 3/8-16 UNC
