1 Miten Internet toimii Jyry Suvilehto T Johdatus tietoliikenteeseen ja multimediatekniikkaan kevät 2014

2 Sisältö 1. Internet ylhäältä alas 2. Esimerkki median tallentamisesta tietokoneelle 3. Sovelluskerros Luennon alku pohjautuu Tuomas Auran aloitusluentoon kurssilla T Sovelluskerrososuus pohjautuu Tancred Lindholmin ja Timo Kiravuon vastaaviin kalvoihin. 2

3 INTERNET YLHÄÄLTÄ ALAS 3

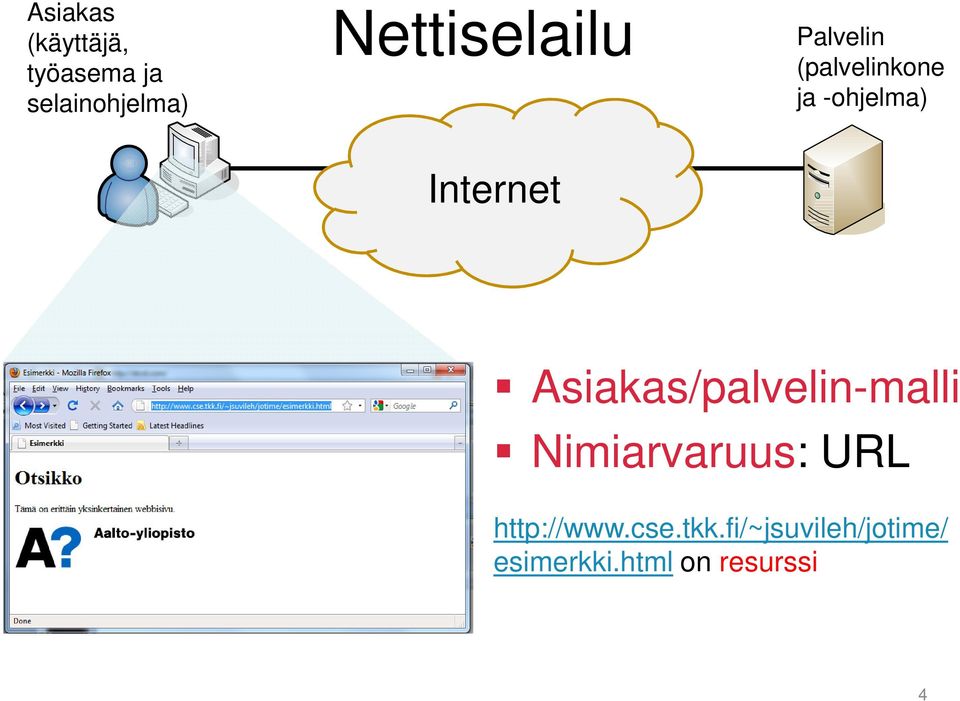

4 Asiakas (käyttäjä, työasema ja selainohjelma) Nettiselailu Palvelin (palvelinkone ja -ohjelma) Internet Asiakas/palvelin-malli Nimiarvaruus: URL esimerkki.html on resurssi 4

5 Tiedon muoto Tietokoneiden käsittelemä tieto on määrämuotoista Esim. HTML = hypertekstin merkintäkieli <!DOCTYPE html PUBLIC '-//W3C//DTD XHTML 1.1//EN' ' <html xmlns=' xml:lang='fi'> <head> <title>esimerkki</title> </head> <body>  <h1>otsikko</h1> <p>tämä on erittäin yksinkertainen webbisivu.</p> Sivun esimerkki.html lähdekoodi <div><img src=" 3-fi.gif" alt="aalto-yliopiston logo"/></div> </body> </html> 5

6 Protokolla Tiedon siirtoon palvelimen ja asiakkaan välillä pitää sopia yhteyskäytäntö eli protokolla: lähetettävät viestit ja niiden otsakkeet tilakone: kuka lähettää mitä ja milloin tiedon muoto siirtotie Esim. HTTP = hypertekstin siirtoprotokolla Protokollista sovitaan standardointiorganisaatioissa: IETF, W3C, Oasis, ISO, IEEE, 3GPP, ITU, 6

7 Protokolladroidi Toinen merkitys sanalle protokolla sosiaalisen kanssakäymisen säännöstö Tavattaessa kätellään Kysymykseen vastataan Tuntemattomat esitellään toisilleen Tarkoitus sama, konteksti eri Ennalta sovittu toimintatapa, jota noudatetaan määritellyssä tilanteessa 7

8 Protokolla kannattaa noudattaa I d call on Anna if she d only broken the law, but she broke the rules. 8

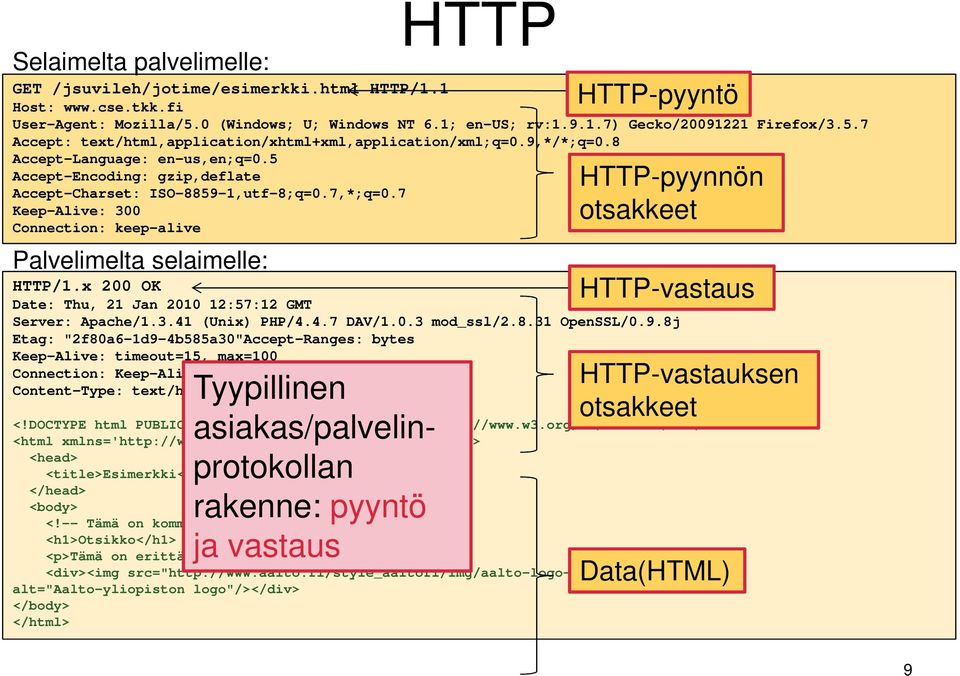

9 Selaimelta palvelimelle: HTTP GET /jsuvileh/jotime/esimerkki.html HTTP/1.1 Host: User-Agent: Mozilla/5.0 (Windows; U; Windows NT 6.1; en-us; rv: ) Gecko/ Firefox/3.5.7 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8 Accept-Language: en-us,en;q=0.5 Accept-Encoding: gzip,deflate Accept-Charset: ISO ,utf-8;q=0.7,*;q=0.7 Keep-Alive: 300 Connection: keep-alive Palvelimelta selaimelle: HTTP-pyyntö HTTP-pyynnön otsakkeet HTTP-vastaus HTTP/1.x 200 OK Date: Thu, 21 Jan :57:12 GMT Server: Apache/ (Unix) PHP/4.4.7 DAV/1.0.3 mod_ssl/ OpenSSL/0.9.8j Etag: "2f80a6-1d9-4b585a30"Accept-Ranges: bytes Keep-Alive: timeout=15, max=100 Connection: Keep-Alive Content-Type: text/html HTTP-vastauksen otsakkeet Tyypillinen asiakas/palvelin- <!DOCTYPE html PUBLIC '-//W3C//DTD XHTML 1.1//EN' ' <html xmlns=' xml:lang='fi'> <head> <title>esimerkki</title> protokollan </head> <body> rakenne: pyyntö  <h1>otsikko</h1> <p>tämä on erittäin ja yksinkertainen vastauswebbisivu.</p> <div><img src=" Data(HTML) alt="aalto-yliopiston logo"/></div> </body> </html> 9

10 Selaimelta palvelimelle: HTTP GET /jsuvileh/jotime/esimerkki.html HTTP/1.1 Host: User-Agent: Mozilla/5.0 (Windows; U; Windows NT 6.1; en-us; rv: ) Gecko/ Firefox/3.5.7 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8 Accept-Language: Host: en-us,en;q=0.5 Accept-Encoding: gzip,deflate HTTP-pyynnön Accept-Charset: ISO ,utf-8;q=0.7,*;q=0.7 Keep-Alive: 300 otsakkeet Connection: keep-alive Palvelimelta selaimelle: HTTP-pyyntö GET /jsuvileh/jotime/esimerkki.html HTTP/1.1 User-Agent: Mozilla/5.0 (Windows; U; Windows NT 6.1; en-us; rv: ) Gecko/ Firefox/3.5.7 HTTP-vastaus Accept:text/html,application/xhtml+xml,applicat HTTP/1.x 200 OK Date: Thu, 21 Jan :57:12 GMT Server: Apache/ (Unix) PHP/4.4.7 DAV/1.0.3 mod_ssl/ OpenSSL/0.9.8j Etag: "2f80a6-1d9-4b585a30"Accept-Ranges: bytes Keep-Alive: ion/xml;q=0.9,*/*;q=0.8 timeout=15, max=100 Connection: Keep-Alive Content-Type: text/html HTTP-vastauksen Accept-Language: Tyypillinen en-us,en;q=0.5 otsakkeet Accept-Encoding: asiakas/palvelin- gzip,deflate Accept-Charset: ISO ,utf-8;q=0.7,*;q=0.7 <!DOCTYPE html PUBLIC '-//W3C//DTD XHTML 1.1//EN' ' <html xmlns=' xml:lang='fi'> <head> <title>esimerkki</title> protokollan </head> <body> Keep-Alive: rakenne: 300 pyyntö  <h1>otsikko</h1> Connection: <p>tämä erittäin ja yksinkertainen vastaus keep-alive webbisivu.</p> <div><img src=" Data(HTML) alt="aalto-yliopiston logo"/></div> </body> </html> 10

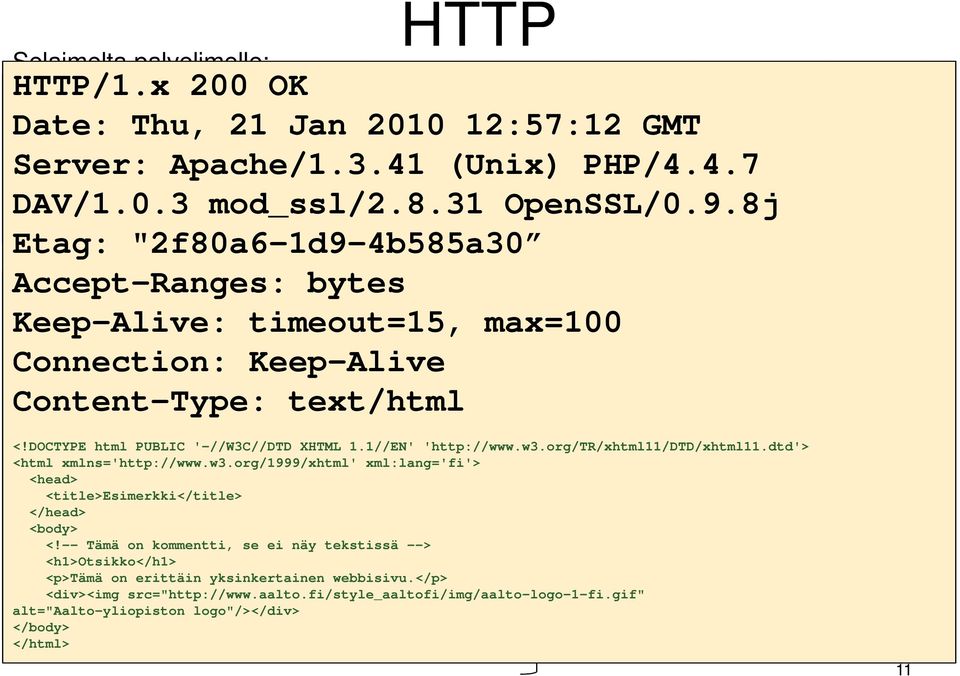

11 Selaimelta palvelimelle: HTTP/1.x 200 OK HTTP HTTP-pyyntö GET /jsuvileh/jotime/esimerkki.html HTTP/1.1 Host: User-Agent: Date: Mozilla/5.0 Thu, (Windows; 21 Jan U; Windows 2010 NT 6.1; 12:57:12 en-us; rv: ) Gecko/ GMT Firefox/3.5.7 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8 Accept-Language: en-us,en;q=0.5 Accept-Encoding: Server: gzip,deflate Apache/ (Unix) HTTP-pyynnön PHP/4.4.7 Accept-Charset: ISO ,utf-8;q=0.7,*;q=0.7 Keep-Alive: DAV/ mod_ssl/ OpenSSL/0.9.8j otsakkeet Connection: keep-alive Etag: "2f80a6-1d9-4b585a30 Palvelimelta selaimelle: Accept-Ranges: bytes HTTP-vastaus HTTP/1.x 200 OK Date: Thu, 21 Jan :57:12 GMT Server: Keep-Alive: Apache/ (Unix) timeout=15, PHP/4.4.7 DAV/1.0.3 mod_ssl/ max=100 OpenSSL/0.9.8j Etag: "2f80a6-1d9-4b585a30"Accept-Ranges: bytes Keep-Alive: timeout=15, max=100 Connection: Connection: Keep-Alive Keep-Alive Content-Type: text/html HTTP-vastauksen otsakkeet Content-Type: Tyypillinen text/html asiakas/palvelin- <!DOCTYPE html PUBLIC '-//W3C//DTD XHTML 1.1//EN' ' <html <!DOCTYPE xmlns=' html PUBLIC '-//W3C//DTD XHTML 1.1//EN' xml:lang='fi'> ' <html <head> xmlns=' xml:lang='fi'> <head> <title>esimerkki</title> protokollan </head> <title>esimerkki</title> <body> </head> rakenne: pyyntö <body>  <h1>otsikko</h1>  <p>tämä on erittäin ja yksinkertainen vastaus <h1>otsikko</h1> webbisivu.</p> <div><img <p>tämä on src=" erittäin yksinkertainen webbisivu.</p> Data(HTML) alt="aalto-yliopiston <div><img src=" logo"/></div> </body> alt="aalto-yliopiston logo"/></div> </html> </body> </html> 11

12 HTTP HTTP eli Hypertext transfer protocol Hyperteksti on nimitys tekstille, jossa on hyperlinkkejä, käytännösä HTML/XML tässä yhteydessä HTTP yli voidaan sinänsä siirtää mitä tahansa,protokolla vain kehystää tiedon Kuvia Videoa Suoritettava ohjelma HTTP ei tarjoa virheenkorjausta, se olettaa että virheet korjataan ylä- tai alapuolella Protokolla on muotoa pyyntö-vastaus Pyyntö sisältää kaikki vastauksen muodostamiseen tarvittavat tiedot ja toiveet Asiakas toivoo, että palvelin vastaa pyyntöön 12

13 Siirtoprotokolla Kuinka HTTP-protokollan viestit siirretään asiakkaan ja palvelimen välillä? Vastaus: HTTP käyttää viestien siirtoon TCP-protokollaa 13

14 TCP:n tarjoama palvelu TCP toteuttaa kaksisuuntaisen tavuvirran asiakkaan ja palvelimen välillä Palvelin odottaa yhteyksiä; asiakas avaa yhteyden Kumpikin kirjoittaa ja lukee tavuja virrasta Asiakas 80 GET /~jsuvileh/jotime/esimerkki.html HTTP/1.x 200 OK Internet Palvelin Palvelut on numeroitu: HTTP-palvelinohjelma odottaa yhteyksiä porttinumerossa 80 Telnet-ohjelmalla TCP:tä voi käyttää käsin 14

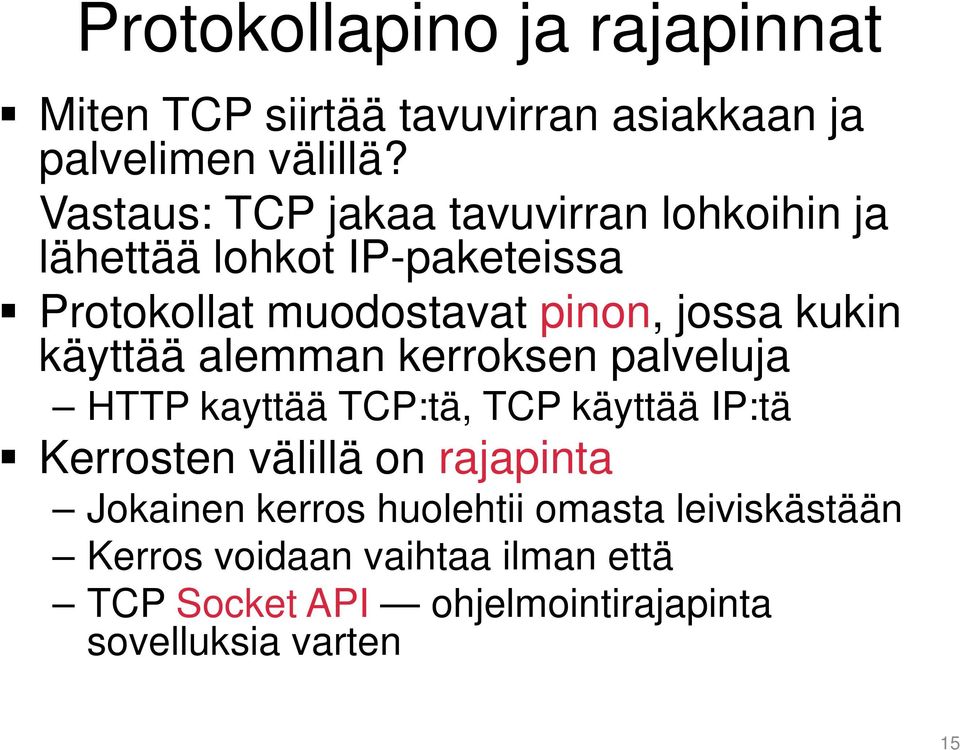

15 Protokollapino ja rajapinnat Miten TCP siirtää tavuvirran asiakkaan ja palvelimen välillä? Vastaus: TCP jakaa tavuvirran lohkoihin ja lähettää lohkot IP-paketeissa Protokollat muodostavat pinon, jossa kukin käyttää alemman kerroksen palveluja HTTP kayttää TCP:tä, TCP käyttää IP:tä Kerrosten välillä on rajapinta Jokainen kerros huolehtii omasta leiviskästään Kerros voidaan vaihtaa ilman että TCP Socket API ohjelmointirajapinta sovelluksia varten 15

16 Pinon pohja Protokollapinon alimmaisena on asioita, joita opitaan fysiikantunneilla Niihin ei kauheasti mennä tällä kurssilla 16

17 TCP:n toteutus Asiakas IP-paketteja Palvelin kolmen paketin kättely SYN ACK data SYN- ACK kaksisuuntainen tavuvirta paloiteltuna pakettehin data data Internet 17

18 IP:n tarjoama palvelu IP siirtää tietopaketteja kahden Internettiin yhdistetyn koneen (host) välillä Paketin koko yleensä alle 1500 tavua Kullakin koneella on IP-osoite Esim (IPv4) tai 2001:0db8:85a3:0000:0000:8a2e:0370:7334 (IPv6) Periaate: Jokaisella koneella on oma IPosoite ja mikä tahansa kone voi lähettää paketteja mille tahansa koneelle Erillinen DNS-hakemistopalvelu muuttaa nimiä ( osoitteiksi 18

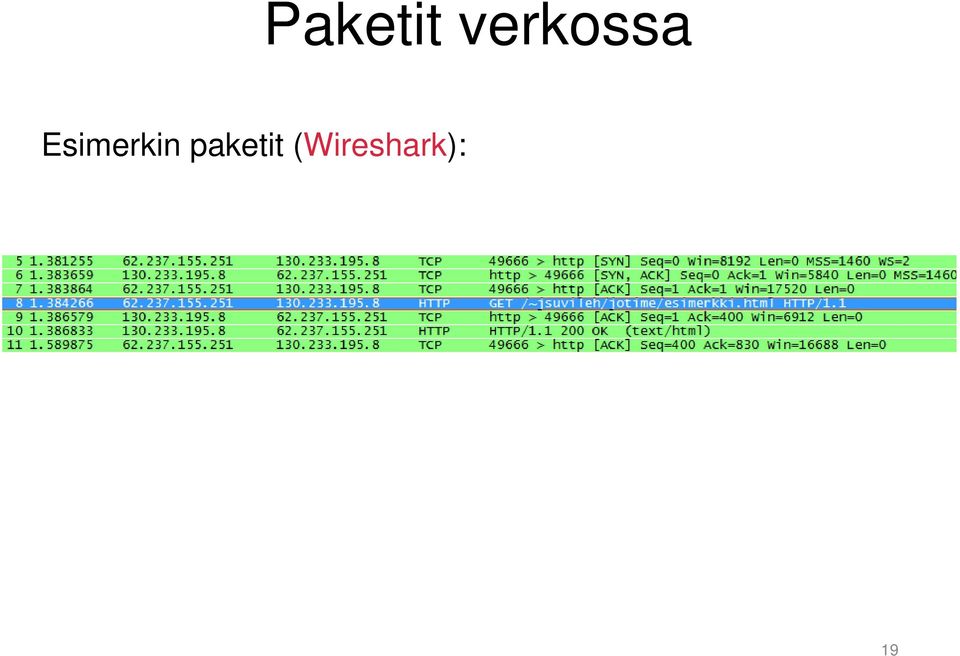

19 Paketit verkossa Esimerkin paketit (Wireshark): 19

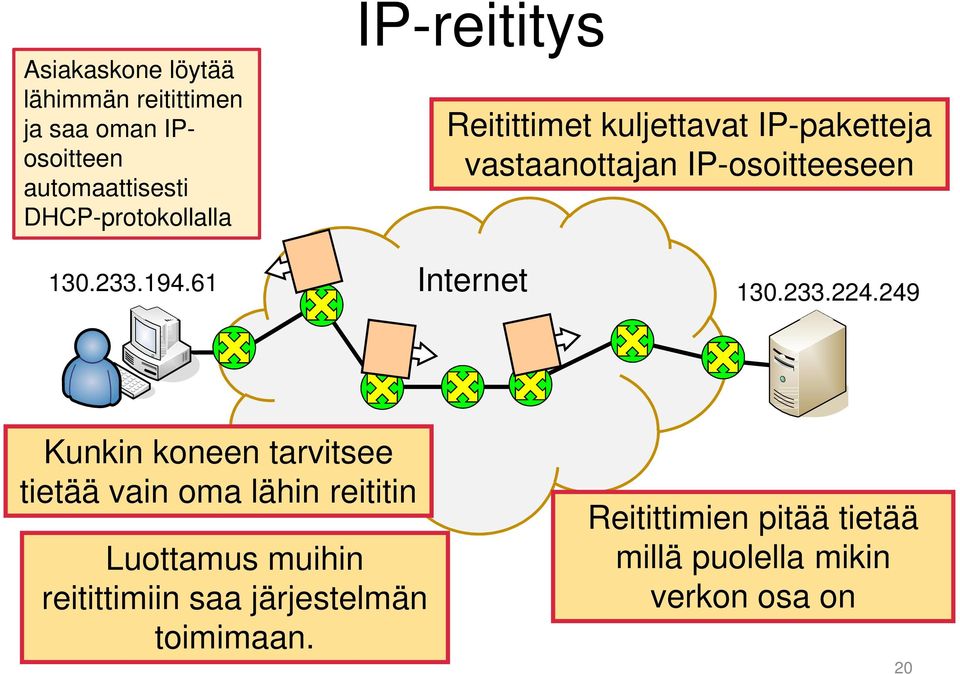

20 Asiakaskone löytää lähimmän reitittimen ja saa oman IPosoitteen automaattisesti DHCP-protokollalla IP-reititys Reitittimet kuljettavat IP-paketteja vastaanottajan IP-osoitteeseen Internet Kunkin koneen tarvitsee tietää vain oma lähin reititin Luottamus muihin reitittimiin saa järjestelmän toimimaan. Reitittimien pitää tietää millä puolella mikin verkon osa on 20

21 Linkkikerroksen palvelu Miten asiakas- ja palvelinkone siirtävät IPpaketin lähimmälle reitittimelle? Miten reititin siirtää tiedon seuraavalle reitittimelle? Miten tavut koneen muistista lähetetään fyysisenä signaalina? Vastaus: Linkkikerros toteuttaa IP-pakettien siirron fyysisen linkin yli Langaton lähiverkko IEEE ADSL Kytketty Ethernet IEEE

22 Linkkikerroksen toteutus Linkkikerros siirtää IP-paketteja fyysisen siirtotien kuten radioyhteyden, kuparikaapelin tai kuidun yli Kone tai reititin liittyy linkkiin verkkokortilla, jolla on MAC-osoite IP-paketit kapsuloidaan kehyksiin Kehysten bitit koodataan fyysiseksi signaaliksi Linkkikerroksen toteutuksia: Ethernet, WLAN,GPRS DSL, kaapelimodeemi MPLS, ATM 22

23 Verkko Linkkikerros muodostaa yhteyksiä kahden pisteen välille Kun pisteet ovat yhteydessä yli kahteen muuhun pisteeseen, syntyy verkko, kuten esimerkiksi Internet Internetissä IP-protokolla huolehtii siitä, että yhteydet yhdistyvät verkoksi 23

24 INTERNET-PROTOKOLLAPINO 24

25 TCP/IP-protokollapino Sovelluskerros Middleware: HTTP, SSL, XML... Siirtokerros: TCP, UDP,... Verkkokerros: IPv4, IPv6 Linkkikerros: Ethernet, MPSL, WLAN, GPRS... Asiakas/palvelinsovellukset ja monenväliset palveluarkkitehtuurit Tiedonsiirto päästä päähän, Internetin yli (end to end) Tiedonsiirto yhden linkin yli 25

26 Nimiavaruudet Sovelluskerros Middleware: HTTP, SSL, XML... Siirtokerros: TCP, UDP,... Verkkokerros: IPv4, IPv6 Linkkikerros: Ethernet, MPSL, WLAN, GPRS... Sähköpostiosoite, URL, DNS-nimi, jne. IP-osoite ja porttinumero IP-osoite MAC-osoite 26

27 Viestien muoto Sovelluskerros Middleware: HTTP, SSL, XML... Siirtokerros: TCP, UDP,... Pyynnöt ja vastaukset Yhteys Verkkokerros: IPv4, IPv6 Linkkikerros: Ethernet, MPSL, WLAN, GPRS... Paketit Kehykset 27

28 Toteutus ja rajapinnat Sovelluskerros Middleware: HTTP, SSL, XML... Socket API Siirotokerros: TCP, UDP,... Verkkokerros: IPv4, IPv6 Laiteajurirajapinta Linkkikerros: Ethernet, MPSL, WLAN, GPRS... Tyypillinen toteutus: Prosesseina käyttäjätilassa Käyttöjärjestelmän ytimessä Verkkokortin firmware ja rauta 28

29 Tiimalasimalli Sovelluskerros Middleware: HTTP, SSL, XML... Socket API Siirtokerros: TCP, UDP,... IPv4, IPv6 Laiteajurirajapinta Linkkikerros: Ethernet, MPSL, WLAN, GPRS... Rajapinnat tekevät uusien sovellusten ja linkkityyppien lisäämisen helpoksi Alun perin vain yksi verkkokerroksen protokolla ja kaksi siirtokerroksen protokollaa 29

30 KUVA 30

31 Selaimelta palvelimelle: HTTP GET /jsuvileh/jotime/esimerkki.html HTTP/1.1 Host: User-Agent: Mozilla/5.0 (Windows; U; Windows NT 6.1; en-us; rv: ) Gecko/ Firefox/3.5.7 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8 Accept-Language: en-us,en;q=0.5 Accept-Encoding: gzip,deflate Accept-Charset: ISO ,utf-8;q=0.7,*;q=0.7 Keep-Alive: 300 Connection: keep-alive Palvelimelta selaimelle: HTTP/1.x 200 OK Date: Thu, 21 Jan :57:12 GMT Server: Apache/ (Unix) PHP/4.4.7 DAV/1.0.3 mod_ssl/ OpenSSL/0.9.8j Etag: "2f80a6-1d9-4b585a30"Accept-Ranges: bytes Keep-Alive: timeout=15, max=100 Connection: Keep-Alive Content-Type: text/html <!DOCTYPE html PUBLIC '-//W3C//DTD XHTML 1.1//EN' ' <html xmlns=' xml:lang='fi'> <head> <title>esimerkki</title> </head> <body>  <h1>otsikko</h1> <p>tämä on erittäin yksinkertainen webbisivu.</p> <div><img src=" alt="aalto-yliopiston logo"/></div> </body> </html> 31

32 Asiakas (käyttäjä, työasema ja selainohjelma) Nettiselailu Internet sivu me/esimerkki.html kuva g/aalto-logo-3-fi.gif 32

33 Selaimelta palvelimelle: HTTP GET /style_aaltofi/img/aalto-logo-1-fi.gif HTTP/1.1 Host: User-Agent:Mozilla/5.0 (Windows; U; Windows NT 6.1; en-us; rv: ) Gecko/ Firefox/3.5.7 Accept:image/png,image/*;q=0.8,*/*;q=0.5 Accept-Language:en-us,en;q=0.5 Accept-Encoding: gzip,deflate Accept-Charset:ISO ,utf-8;q=0.7,*;q=0.7 Keep-Alive:300 Connection:keep-alive Referer HTTP-pyyntö HTTP-pyynnön otsakkeet HTTP/ OK Date:Thu, 21 Jan :40:19 GMT Server:Apache/2.2.3 (Red Hat) Last-Modified:Mon, 21 Dec :04:52 GMT Etag:"3bb b3e6951cd00 Accept-Ranges:bytes Content-Length:2098 Cache-Control:max-age=3600 Expires:Thu, 21 Jan :40:19 GMT Content-Type:image/gif HTTP-vastaus HTTP-vastauksen otsakkeet ```...pppppp...`...o.p x...p...e...!...,...k...'.di.h..l..p,.tm.x.....ph,...r..d.p.`.ed"..v..z.`.e3...4f....%x...>..u6.i..g.ld.y.2.x#...h...".x.=...t..8 Q...."...AU.d^)E.p...%..J{..^...0p...\.;^...xQ...y)..w.%-.,...!..:...dMvf.&...p...m...y Data(GIF) }1..(.Q1..P..5..*.B= b%...\[.y...g,1...1./...d.)u.0...j.tq7...jq&8...h;q...%]..._.i..0.z..{.=.c.(xs...w.....b.~...d*.p.>...sv...c 33

34 Binääridataa Formaatti on tiedon tallennuksen vastine protokollalle: sääntö siitä, miten tieto tallennetaan ja luetaan. Aalto-yliopiston logo on piirretty kuva (ei valokuva) joten se kannattaa tallentaa GIF tai PNG-formaatissa. Graphics Interchange Format eli GIF on binääriformaatti 34

35 Tunniste Kuvan koko ja taustaväri Käytetyt värit Kuvan alun sijainti Varsinainen kuvadata (pakattuna) Logossa on paljon valkoista ja isoja samanvärisiä alueita, joten se pakkautuu hyvin. 451x75 = pikseliä Tiedostossa on 2098 tavua 35

36 Äärellinen tarkkuus Multimedia voidaan tallettaa tietokoneeseen vain äärellisellä tarkkuudella. Tietoa talletettaessa käytetään usein hyväksi tietoa ihmisen aisteista 36

37 Scalable Vector Graphics <?xml version="1.0" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" " > <svg width="100%" height="100%" version="1.1" xmlns=" <rect width="300" height="100" style="fill:rgb(0,0,255);stroke-width:1; stroke:rgb(0,0,0)"/> </svg> Tallennetaan vain tieto muodosta, ei yksittäisiä pikseleitä Tuki vajavaista (esim. PowerPoint, vanhat IEselaimet) SVG on XML-pohjainen formaatti, kuten XHTML 37

38 SOVELLUSKERROS 38

39 Rakenne 1. Kertausta ja introa 2. Vapaamuotoinen johdatus 3. Mitä tapahtuu kun lähetetään Noppa-uutinen Web 2.0 ja Ajax RSS HTTP IMAP DNS 4. Peer-to-Peer protokollat Esimerkkinä BitTorrent 5. Muita protokollia

40 Alapuolella Sovelluskerroksen alla on siirtokerros TCP: luotettavaa kaksisuuntaista tiedonsiirtoa UDP: epäluotettavaa datagrammien välitystä

41 VAPAAMUOTOINEN JOHDATUS SOVELLUSPROTOKOLLIIN

42 Apteekin tiski

43 Apteekin tiski Hei, saisinko x Toki, tässä on / Ei, ei ole / Ei, et ole oikeutettu saamaan Hei, olen x [antaa reseptin], saisinko x Toki, tässä on Hei, mulla on tämmöinen [antaa reseptin], saisinko x Toki, tässä on Hei, olen x [antaa Kela-kortin] ja mulla on tämmöinen resepti, voitteko ottaa talteen Toki Hei, olen x [antaa Kela-kortin] ja mulla on täällä tiskin takana resepti. Saisinko lisää x? Toki, tässä on / Ei, et

44 Apteekin tiski Asiakas ja farmaseutti Lääke voi olla hyllyssä tai se voidaan joutua sekoittamaan Apteekin tiski ei muista kuka olitkaan ja mitä teit viimeksi, mutta muistaa mitä teit juuri äsken Istunto (sessio) Jotkut asiat kuka tahansa saa saada Uniikki-ID (henkilötunnus) identifioi saman asiakkaan käyntien ja farmaseuttien välillä autentikaatio Anna-pyynnön lisäksi apteekki voi tallettaa asioita Asiakas-palvelin malli Sivu voidaan generoida dynaamisesti tai se voi olla staattinen HTTP on tilaton protokolla Useimpiin GET-kutsuihin ei vaadita mitään tunnistautumista Istunnot toteutetaan evästeillä (cookies), jotka identifioivat saman käyttäjän kutsujen välillä Standardin GET-kutsun lisäksi on olemassa POST ja vähemmän käytettyjä

45 Postitoimisto

46 Postitoimisto - SMTP Asiakas: Hei, olen katuosoitteesta X ja haluaisin lähettää postia Postitäti: Hei henkilö X:stä Asiakas: Minun nimeni on Y, haluaisin paluupostin osoitteeseen Y@X Postitäti: Ok Asiakas: Lähettäisin postia osoitteeseen Z@W Postitäti: OK, laita kirje tuohon Asiakas: Tässä kirje Postitäti: Okei, vastaanotettu Asiakas: Kiitos ja näkemiin Postitäti: Kiitos Lähettäjän henkilöllisyyttä ei varmisteta. Se ei myöskään (tämän puitteissa) näy vastaanottajalle. Jätetään kotitehtäväksi. Numerokoodit ja ISOLLA KIRJOITETTU tietokoneen ymmärtämiä osia S: 220 smtp.example.com ESMTP Postfix C: HELO relay.example.org S: 250 Hello relay.example.org, I am glad to meet you C: MAIL FROM:<bob@example.org> S: 250 Ok C: RCPT TO:<alice@example.com> S: 250 Ok C: DATA S: 354 End data with <CR><LF>.<CR><LF> C: Actual S: 250 Ok: queued as C: QUIT S: 221 Bye Molemmat osapuolet ilmoittavat lopetusaikeistaan, kohteliaisuus ennen kaikkea.

47 Tikkiläisten juorupiiri Hei, kuulitko että... Miten juoru lähtee leviämään että se pääsee kaikille?

48 Tapa 1 Tehokas, viesti lähetetään vain tarvittaessa Juoru Epävarma: Jos tämä ei tee kuten pitää, osa jää ilman tietoa

49 Tapa 2 Ratkaisu ei skaalaudu. Keskipisteen poistuminen romahduttaa koko järjestelmän. Kaikki juorut käyvät keskitetyssä paikassa, josta ne jaetaan edelleen.

50 Tapa 3 Mitä juoruja olet kuullut? Kerro ne, mitä minä en tiedä. Haasteita juorujen yksilöllisessä nimeämisessä, keskinäisessä järjestyksessä jne. Sama juoru liikkuu monta kertaa

51 Kuka on asiakas, kuka palvelin?

52 NOPPA 52

53 www = World Wide Web WWW kehitettiin CERNissä tutkimustulosten välityskeinoksi Internet oli jo olemassa, mm. Usenet, sähköposti Alunperin Internetin killer-app oli sähköposti: selkeä etu ei-sähköiseen verrokkiinsa Internetin ääressä tiedemiehiä, akateemikkoja Ikuinen syyskuu 1993 Staattiset, tiedemiesten käsin pakertamat sivut

54 Web 2.0 www:n suosion kasvoi 1990-luvun loppua kohden Paljon ei-akateemisia käyttäjiä Päätteiden (tietokoneiden) suorituskyky räjähti Modernit www-sivut ovat monimutkaisia suoritettavia ohjelmia Kaikki haluavat tuottaa tietoa, erityisiä taitoja ei vaadita

55 Noppa 55

56 Noppa-palvelu Jyrsa HTTP(AJAX-kutsu) Noppa Opiskelija HTTP(RSS) IMAP Internet SMTP Kaikki yhteydet toteuttavat Asiakas-palvelin -mallia imap.niksula.hut.fi mail.niksula.hut.fi Kaikki tiedonsiirto toteutettu TCP:llä (yhteydellistä) 56

57 Dynaaminen HTML <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "   </script>... document.getelementbyid(id).classname = class_1; Otteita edellisen kuvan sivun -lähdekoodista <div class="dotted"> </div> <table> <tr> <th colspan="2" class="editboxownlinksheading">lisää linkki</th> <th></th> </tr> <tr class="ognl:beans.evenodd.next"> <td> </td> <td> </td> <td> <div class="editboxownlinkstitle">otsikko</div> <div class="editboxownlinkstitle">url</div> <input type="text" name="addownlinktitle" value="" id="addownlinktitle" class="editboxownlinksfield" tabindex="6" style="" /><br/> <input type="text" name="addownlinklink" value="" id="addownlinklink" class="editboxownlinksfield" tabindex="7" style="" /> <input type="submit" name="submit" id="submit" tabindex="8" value="lisää linkki" /> 57

58 <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "   </script>... document.getelementbyid(id).classname = class_2; document.getelementbyid(id).classname = class_1; <div class="dotted"> </div> <table> <tr> <th colspan="2" class="editboxownlinksheading">lisää linkki</th> <th></th> </tr> <tr class="ognl:beans.evenodd.next"> <td> </td> <td> </td> <td> <div class="editboxownlinkstitle">otsikko</div> <div class="editboxownlinkstitle">url</div> Otteita edellisen kuvasivun -lähdekoodista Nykyaikaiset webbisivut ovat interaktiivisia Javascript-ohjelmia, jotka kommunikoivat käyttäjän ja palvelimen kanssa if(document.getelementbyid(id).classname == class_1) <input type="text" name="addownlinktitle" value="" id="addownlinktitle" class="editboxownlinksfield" tabindex="6" style="" /><br/> <input type="text" name="addownlinklink" value="" id="addownlinklink" class="editboxownlinksfield" tabindex="7" style="" /> <input type="submit" name="submit" id="submit" tabindex="8" value="lisää linkki" /> 58

59

60 JavaScript Haluttiin dynaamisia elementtejä nettisivuihin Netscape kehitti 1995 JavaScript-nimisen kielen, ja lisäsi Netscapeselaimeen sille tulkki HTML-kieleen lisättiin <script> tägi, jonka sisällä olevaa Javascriptkoodia selain suorittaa JavaScriptillä ei ole mitään tekemistä Javan kanssa, nimi valittiin markkinointisyistä Microsoft esitti tämän jälkeen Jscript-kielen jossa (lähes?) identtinen kielioppi C-tyylinen kielioppi Ajonaikainen tyypitys ( duck typing if it quacks like a duck...) 01/25/10

61 JavaScript Esimerkki <!DOCTYPE HTML PUBLIC "- //W3C//DTD HTML 4.01 Transitional//EN"> <html> <head> <title>javascript Esimerkki</title> </head> <body> <script> var lasku = 2* /3; alert('tulos on ' + lasku); </script> </body> </html> 01/25/10

62 JavaScript nykytila JS-tuki on lähtenyt räjähdysmäiseen kasvuun Helppo päästä vauhtiin Kehittäjälle yksinkertainen syntaksi tyypitys, mitä se on? Alustan tekijälle tulkin tekeminen helppoa, valmiita ja hyviä saatavilla kaikki ns. vaikea kuten tiedostojen avaus, käyttöjärjestelmärajapinta yms. puuttuu käyttäjäkunta olemassa Asioiden tekeminen helpottuu, esim jquery

63 JavaScript - tulevaisuus Hyvän JavaScriptin koodaminen on vaikeaa Ylläpidettävyys on huono Trendi: tehdään kieli, josta käännetään JavaScriptiä, koska sille tulkkeja kaikkialla CoffeeScript, ClojureJS, esimerkkejä paljon liikkeellä

64 Noppa-palvelu Jyrsa HTTP(AJAX-kutsu) Noppa Opiskelija HTTP(RSS) Internet SMTP IMAP mail.niksula.hut.fi imap.niksula.hut.fi

65 RSS-syöte GET noppa/kurssi/t /uutiset/rss HTTP/1.1 Host: noppa.tkk.fi User-Agent: Mozilla/5.0 (Windows; U; Windows NT 6.1; en-us; rv: ) Gecko/ Firefox/3.5.7 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8 Accept-Language: en-us,en;q=0.5 Accept-Encoding: gzip,deflate Accept-Charset: ISO ,utf-8;q=0.7,*;q=0.7 Keep-Alive: 300 Connection: keep-alive HTTP/ OK Date Thu, 21 Jan :37:35 GMT Server Apache/2.2.3 (Red Hat) X-Powered-By Servlet 2.4; JBoss GA (build: CVSTag=Branch_4_0 date= )/tomcat-5.5 Keep-Alive timeout=15, max=99 Connection Keep-Alive Transfer-Encoding chunked Content-Type application/rss+xml;charset=utf-8 <?xml version="1.0" encoding="utf-8"?> <rss xmlns:content=" xmlns:taxo=" xmlns:dc=" xmlns:rdf=" version="2.0"> <channel> <title>t Johdatus tietoliikenteeseen ja multimediatekniikkaan</title> <link> <description /> <item> HTTP ei ota kantaa Kuten XHTML, RSS on XML-pohjainen formaatti. <title>tervetuloa kevään 2010 kurssille</title> <link> mitä <description>huomaathan sen päällä että kuljetetaan. kurssin tehtävät ovat pakollisia ja kurssin läpäisemiseksi kurssiin täytyy panostaa aikaa jo tammikuussa. Lisäksi tarvitsemme kaikkien opiskelijanumerot palautusjärjestelmää varten, joten kurssille tulee ilmoittautua Oodissa. Kevällä 2010 kurssia uudistetaan edellisenä vuonna saadun palautteen perusteella. Erityisesti multimediaosuudesta pyritään rakentamaan yhtenäisempi kokonaisuus. Lisäksi yhteyksiä eri multimedia- ja tietoliikenneosuuksien välillä pyritään osoittamaan selkeämmin. Analyysiä edellisen vuoden kurssipalautteesta voi lukea Nopasta. Pyrimme kehittämään kurssia vuosittain palautteen perusteella ja toivomme, että mahdollisimman moni opiskelija antaa kurssista palautetta. Virallinen kommunikointi kurssin kanssa tulee suorittaa kurssin sähköpostiosoitteeseen Erityisesti Noppa tykkää arpoa kurssihenkilökunnan henkilökohtaisia osoitteita uutisiin. Näihin osoitteisiin lähetettyihin kyselyihin vastataan vähintään viikon viiveellä, jos silloinkaan. <br></description> <pubdate>tue, 29 Dec :34:23 GMT</pubDate> <guid> 65 <dc:date> t15:34:23z</dc:date>

66 HTTP HTTP = Hypertext transfer protocol (RFC 2616) Viestissä komento ja resurssi Myös selaimeen liittyvää tietoa otsakkeissa (headers) Mahdolliset evästeet (cookies) Paluuviestissä tilannekoodi (status code) ja resurssin sisältö Myös otsakkeita joissa resurssin metadataa Tärkein viesti on GET + resurssi 01/27/10

67 HTTP Yleisimmät komennot GET x: hae resurssi x sisältö PUT x,y: tallenna data y resurssiin x (lue GETilla) POST x,y: kirjoita resurssiin x liittyen data y (lomakkeen lähetys) GET voidaan toistaa useamman kerran ilman sivuvaikutuksia, muita ei 01/27/10

68 HTTP Yleisiä statuskoodeja 200 OK: kaikki meni hyvin 404 Not found: resurssia ei löydy 403 Forbidden 302 Moved temporarily: resurssi löytyy uudesta osoitteesta 301 Moved permanently: resurssi löytyy uudesta osoitteesta Yleisiä otsakkeita Content-Length: resurssin koko tavuina (vastausviestin alussa) Location: kertoo mistä resurssi löytyy kun statuskoodi on 301 tai 302 Muita määritetty RFC /25/10

69 Jyrsa HTTP(AJAX-kutsu) Noppapalvelu Noppa Opiskelija HTTP(RSS) IMAP Internet SMTP smtp.hut.fi Hakemistopalvelu DNS kertoo palvelimen nimeä vastaavan IP-osoitteen ja vastaanottajan sähköpostiosoitetta vastaavan SMTP-palvelimen nimen imap.tkk.fi DNS-protokolla ei käytä sanomiensa siirtoon TCP:tä vaan UDP:tä 69

70 DNSnimiavaruus. com net fi se [.مصر [ Arpa in-addr aalto tkk hut Yksi nimi voi osoittaa useampaan IP-osoitteeseen. Yhden IP-osoitteen takana voi olla monta nimeä. noppa www smtp dusk.niksula.cs.hut.fi Kts. host-komento Unixissa

71 DNS Domain Name System on internetin hakemistopalvelu Aikanaan yksi päätekijä internetin voitossa muita tietoverkkoja vastaan 13 juurinimipalvelinta Yhdysvaltain viestintäministeriön hallinnassa Jokaisella maallaan oma Top Level Domain(TLD) Nippu yleisiä: com, net, info, biz, asia, travel xxx (!) Maailman ensimmäinen ei-ascii مصTLD (Egypti) 2009 Mm. рф Venäjällä suosittu Uusia top level domaineja on alettu jakaa, Mm..sexy,.wien,. 网址,.онлайн,.ninja ja.cheap DNS ei tyypillisesti käytä TCP:tä vaan UDP:tä, se on siis yhteydetön protokolla Uudessa DNSSEC-laajennuksessa kyselyt ja vastaukset niin pitkiä, että siinä käytetään TCP:tä, tästä ehkä enemmän tietoturvan yhteydessä DNS kertoo osoitteen lisäksi mm. domainin posteista vastaavan sähköpostipalvelimen

72 DNS-hierarkia Lähin nimipalvelin saattaa joutua tekemään monta kyselyä. Se tallettaa tulokset vaivan säästämiseksi. Lähin nimipalvelin ns1.songnet.fi Juurinimipalvelin (lähin Innopolissa) fi-tld:n nimipalvelin (viestintävirasto) ns1.hut.fi Esimerkki Aalto Openista noppa.tkk.fi-osoitteesta vastaava Authority päättää kauanko hakutulosta saa säilyttää

73 DNS (jatkoa) DNS-protokolla luottaa välikäsiin tiedon välittämisessä ongelmapotentiaalia Kenen tahansa mahdollista väärentää tietoa DNSjärjestelmässä tosin kallista ja vaikeaa DNSSec leviämässä Rauhaa rakastavat sivistysvaltiot valtiot (Suomi, Kiina,Egypti, Norja) pakottavat palveluntarjoajat tarjoamaan tietyille domaineille vääriä IP-osoitteita Karkea, mutta halpa tapa suodattaa nettiä Mustien listojen hallinnointi ainoa haaste

74 SMTP HTTP(AJAX-kutsu) Jyry Ajax-kutsun perusteella Noppa haluaa lähettää sähköpostia opiskelijalle Teemu Teekkari Noppa Opiskelija Sähköpostipalvelimen nimi saadaan kuten IPosoitteet, DNSpalvelusta (MX-tietue) HTTP(RSS) Internet Koulun tietokanta sanoo, SMTP että Teemu käyttää IMAP osoitetta fi mail.niksula.hut.fi Niksulan postit käsittelee imap.niksula.hut.fi mail.niksula.hut.fi

75 SMTP From: To: Subject: Tervetuloa kurssille... Teemu voi hakea postinsa koska haluaa (tai jättää hakematta) Teemu IMAP/POP3 smtp-3.hut.fi SMTP??? Noppa Smtp-3.hut.fi yrittää lähettää sähköpostin mail.niksula.hut.fi:lle kunnes saa kuittauksen onnistumisesta mail.niksula.hut.fi / imap.niksula.hut.fi SMTP on pushprotokolla (vrt. HTTP ja pull) IMAP ja POP3 ovat pullprotokollia, joten Teemun koneen ei ole pakko olla aina verkossa 75

76 Noppa-palvelu Jyrsa HTTP(AJAX-kutsu) form:coursenews newsitemtopic: Tervetuloa kurssille.. state:coursenews BrO0ABXceAAAAAQAAF2FkZE1hdGVyaWFsRGlhb G9nSGlkZGVuc3IAEWphdmEubGFuZy5Cb29sZWFu zsbygnwc+u4caafaaav2ywx1zxhwaa== (huom. Arvailua) Noppa Opiskelija HTTP, IMAP ja SMTP käyttävät kaikki TCP:tä tiedon siirtoon HTTP(RSS) IMAP Internet SMTP smtp.hut.fi imap.tkk.fi From: Subject: Tervetuloa... HTTP ja IMAP voidaan suojata käyttämällä SSL:ää 76

77 P2P

78 Asiakas-palvelin Peer to peer

79 P2P Yritysasiakkaat maksavat käyttämästään kaistasta, yksityisasiakkailla kiinteä kuukausimaksu P2P-levitys tulee halvemmaksi Joissain tapauksissa selkeästi tyhmää kierrättää liikennettä palvelimen kautta (IP-puhelut, Skype) Toisissa tapauksissa asiakkaat auttavat tallentamaan verkon tietoja, joten ylläpitokustannukset ovat pienempiä (Spotify) Graafiteorian mukaan P2P-protokollien tarjoamat nopeudet huomattavasti parempia BitTorrent on laajalle levinnyt P2P-protokolla, jolla voidaan siirtää tiedostoja Spotify ja Skype ovat suljettuja, niiden toteutuksesta ei ole helppo saada varmaa tietoa

80 BitTorrent torrent-tiedoston voi saada mistä tahansa torrent.ubuntu.com Torrent-tiedosto sisältää tiedon käytetystä seurantapalvelimesta eli trackerista.

81 BitTorrent Tietyn pisteen jälkeen alkuperäinen lisääjä on tarpeeton. torrent.ubuntu.com Tiedoston voi hakea niin kauan kuin verkostossa on yksi kokonainen kopio ja tracker on pystyssä.

82 BitTorrent torrent-tiedoston voi saada mistä tahansa torrent.ubuntu.com

83 BitTorrent Torrent-tiedosto sisältää tiedon käytetystä seurantapalvelimesta eli trackerista. torrent.ubuntu.com

84 Lisäykset alkuperäiseen protokollaan poistavat seurantapalvelimen tarpeellisuuden. Emme käy hajautettuja tiivisteitä tässä läpi ajanpuutteen takia. BitTorrent torrent.ubuntu.com

85 MUITA PROTOKOLLIA

86 News 1980-luvun Facebook Paitsi kaikin tavoin parempi Jaettu ryhmiin Ryhmät organisoitu hierarkiaksi opinnot.tik.media opinnot tik media Lähetetty viesti levitetään pikku hiljaa kaikkille maailman news-palvelimille Jokainen news-palvelin kyselee muutamalta muulta viestilistausta NTTP-protokollalla Serveri hakee viestit, joita serverillä ei vielä ole Tikkiläisten juorupiiri tapa 3 Periaatteessa p2p Kestää minuuttien tuntien viiveitä

87 IRC 1980-luvun lopulla Suomessa kehitetty korvaamaan internetiä vanhempaa Relay Chat protokollaa Nopeahko viestinvälitys Viestien jakelu kuten tikkiläisten juorupiiri 1 Verkossa ei ole silmukoita, se voi siis katketa
