1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Tämä tuote on tarkoitettu käytettäväksi tavalliseen kotikäyttöön. Jos laitteeseen tullut, korjausta vaativa vika johtuu siitä, että laitetta on käytetty muussa kuin kotikäytössä (kuten esim. pitkäaikaisessä ravintolakäytössä tai autoon tai laivaan asennettuna), laskutetaan tällaisestä korjauksesta erikseen myös takuuajan sisällä. K041_Fi Käyttöympäristö H045 Fi Käyttöympäristön lämpötila ja kosteus: +5 C +35 C (+41 F +95 F); vähemmän kuin 85%RH (jäähdytysilmaaukot avoimina) Älä asenna seuraavanlaisiin tilohin: Suoraan auringonvaloon tai voimakkaaseen keinovaloon Hyvin kosteaan tai huonosti tuuletettuun tilaan ILMANKIERTO: Varmista tätä laitetta asennettaessa, että laitteen ympärille jää riittävästi tilaa ilmankiertoon lämpösäteilyn parantamiseksi (vähintään 20 cm yläpuolelle, 50 cm taakse ja 10 cm kummallekin sivulle). VAROITUS: Kotelon rakojen ja aukkojen tarkoituksena on mahdollistaa tuuletus ja tuotteen moitteeton toimivuus sekä suojella sitä ylikuumenemiselta ja syttymisvaaralta. Älä koskaan sulje tai peitä aukkoja millään esineellä, kuten sanomalehdellä, pöytäliinalla, verholla tms. Älä myöskään aseta laitetta paksulle matolle, sängylle, sohvalle tai paksunukkaiselle kankaalle. H040 Fi 2 Fi Ominaisuuksia Yhteensopivuus Kotiteatteri formaattien kanssa Dolby Digital, DTS äänidekooderi Nämä korkealle kehitetyt monikanavaääniformaatit muodostavat kotiteatterin ytimen. Ne turvaavat realistista monikanavaääntä, joka voi luoda jokaisesta olohuoneesta teatterin ja tuottaa uudelleen alkuperäisen elokuvan kaikki äänieffektit. VSX-C550 on riittävän taipuisa kaikkien näiden formaattien dekoodaamiseen. Dolby Pro Logic II Dekooderi VSX-C550 tuottaa uudelleen tätä teollisuuden johtavaa formaattia erinomaisella selvyydellä. Tämän avulla voit tuottaa monikanavasurround-ääntä vaikka kahdesta kanavasta ja Dolby Surround-lähteistä. ääntä vaimentamalla äänikappaleen kovia ääniä tai meluja. Tämä on saavutettavissa bassojen ja diskanttien määrää vähentämällä. BRIGHT (Kirkas) -toiminto tasoittaa kokonaista taajuusulostuloa soveltuakseen etukaiutinten ominaisuuksiin. S.BASS (Bassokaiutin) toiminto lisää bassojen määrää saadakseen aikaan sellaista voimaa joka elvyttää musiikkiasi tai tekee elokuvia realistisemmiksi. Helposti käytettävä kaukosäädin Tämä uusi kaukosäädin on erikoisen kätevänkäyttöinen. Vastaanottimen ohjauksen jokaista osatoimintoa varten on määritelty nappi niin että monimutkaisen käyttöiset, epäselvästi toimivat napit eliminoidaan. Lisäksi voidaan käyttää kaukosäädintä oikein mukavasti monien muiden komponenttien kanssa vastaavan asennuskoodia kättämällä. Kotiteatteri-kuuntelutoiminto Tavallisen muotoilun kuuntelutoiminnot (s. 33) Nämä toiminnot korostavat ääntä, joka tulee elokuvista ja musiikista sekä TV- ja videopeleistä dramaattisemman effektin aikaansaamiseksi. Nämä on muotoiltu niin että ne korostavat tiettyjä äänilaatuja ja tarjoaavat kuuntelijalle monta eri vaihtoehtoa. VIRTUAL (Virtuaalinen) kuuntelutoiminto (s. 33) Tämä erityisesti muotoiltu kuuntelutoiminto käyttää vain kahta kanavaa, mutta ääniimagoinnin myötä katso jäljittelee kokonaista surround-ääntä. katso mahdollistaa myös kahta kanavaa käyttävän surround-äänen mahdollisuusten kokeilua. PHONES SURROUND (Surround kuulokkeilla) kuuntelutoiminto (s. 33) Tämä uusi kuuloketoiminto mahdollistaa että käyttäjä tuottaa surround:ia muistuttavaa ääntä kuulokkeiden käytön tapauksessa, jotka on kehitelty erityisesti tähän teknologiaan sovitettavaksi. Äänitoiminnot (s. 35) Tämä laite sisältää erikoisesti kehiteltyjä äänitoimintoja, joiden avulla pystyt kohottamaan kuunteluelämyksen laatua ja korostamaan jokaisen äänikappaleen parhaita ominaisuuksia. Jokainen toiminto on suunniteltu niin, että se korostaa äänikappaleen erästä ominaisuutta tai tasapainoilee ääntää. NATURAL (Luonnollinen)-toiminto muuntaa taajuuksia pieniä kaiutiimia käytettäessä saadakseen aikaan parempaa, teatterimaista surroundääntä. MIDNIGHT (Keskiyö) kuuntelutoiminto mahdollistaa, että saavutat erinomaisia surroundäänieffektejä myös matalalla äänenvoimakkuudella, mikä aikaisemmin olisi ollut mahdotonta. QUIET (Hiljainen) -toiminto tarjoaa hyvää Helppo asennus mukavaa kotikäyttöä varten Tämä vastaanotin on varustettu automaattisella asennustoiminnolla joka tunnistaa järjestelmään liitetyt kaiuttimet ja asentaa vastaanottimen automaattisesti selkeän surround-äänen turvaamiseksi. Tällä tavalla voit nauttia kotiteatteristasi heti liitettyäsi kaiuttimet ilman että tarvitset välittää vaikeista asennusmenetelmistä. Energiansäästävä muotoilu Tämä laite on muotoiltu niin että katso valmiusasennossa kuluttaa vähemmän energiaa kuin 1 W. Valmistettu Dolby Laboratories: in myöntämällä lisenssillä. "Dolby", "Pro Logic" ja kaksois-dsymboli ovat Dolby Laboratories tavaramerkkejä. Luottamuksellisia julkaisemattomia töitä. "DTS" ja "DTS Digital Surround" ovat Digital Theater Systems, Inc:in tavramerkkejä. TruSurround ja ovat SRS Labs, Inc. tavaramerkkejä. TruSurround teknologia on rekisteröity SRS Labs, Inc:in hyväksymällä lisenssillä. 3 Fi Sisälto Onnittelemme ja kiitämme Sinua tämän erinomaisen Pioneer-tuotteen hankkimisesta. Pyydämme Sinua lukemaan läpi nämä käyttöohjeet jotta tiedät miten sitä ohjataan oikein. Luettuasi ohjeet säilytä ne turvallisessa paikassa myöhempää käyttöä varten. Sisälto 4 Ohjeet pikakäynnistykseen 01 Johdantotiedot Virittimen käyttö 36 Pakkauksen sisällön tarkistus 9 Vastaanottimen asennus 9 Ilmanvaihto 9 Kaapeliliitoksien tekeminen 9 Paristojen asetus 10 Kaukosäätimen käyttöetäisyys 10 Ulkoisten pintojen käsittely Laitteen kokoonpano 11 Audio/Videokaapelit 11 Koaksiaalikaapeleita/Optisia kaapeleita 11 DVD-soittimen ja TV:n liitäntä 12 Digitaalisen virittimen/dekooderin (Set Top Box) liitäntä 13 Sisäisellä digitaalivirittimellä varustetun TV:n liitäntä 14 Videokomponenttien liitäntä 14 Kaiutinten liitäntä 16 Suosittelu kaiutinten sijoituksesta 17 Antennien liitäntä 18 Ulkoisen antennin käyttö 18 Muiden Pioneer-komponenttien käyttö tämän laitteen sensorin kanssa 19 Vastaanottimen liitäntä 19 Viritys asemille 36 MPX toiminto 36 RF ATT toiminto 36 Suora viritys asemille 37 Asema-asetusten tallennus 37 Tallennettujen asemien nimitys 38 Tallennetujen asemien kuuntelu 38 Johdanto RDS:in käyttöön 39 RDS-näytön käyttö 39 RDS-ohjelmien haku 40 Johdatus EON:in käyttöön 41 Vastaanottimen sisäinen ohjelmantunnistustoiminto 41 EON:in käyttö Muiden toimintojen käyttö 43 Äänen mykistys 43 Kuulokkeiden käyttö 43 Näytön kirkkaustason muuntelu (DIMMER nappi) 43 Syötesignaalin valinta 44 SLEEP-toiminto (Uniajastin) 44 Järjestelmän alkuasetusten palautus 44 Vastaanottimen perusasetukset Järjestelmän ylijäävän osan ohjaus Näytöt ja ohjaukset Etupaneeli Takapaneeli Kaukosäädin Toiston perusteet Kaukosäädintoiminnon muuntelu 46 Asetuskoodien käyttö 47 Asetuskoodien poisto 48 CD/MD/CD- R/VCR/DVD/LD/DVD nauhurin/ kasettinauhurin ohjaus 49 Kaapeli-TV:n/Satelliitti-TV:n/Digitaali-TV:n/TV:n ohjaus 50 Asetuskoodien luettelo 51 DVD (tai muun)-soittimen asetusten tarkistus Ohjelmaformaatin/Kaiutinkavanav ilmaisimet Lähteen toisto Lisätietoja Vianetsintä Surround-äänen hienosäätö 26 Teknologian Know How DVD-kannen selvitys 57 Digitaaliset audioformaatit Nauhoitusformaatit 58 Toistoformaatit Tila-asennus 26 Surround-äänen elollistaminen 27 Kanavien äänenvoimakkuustason asetus (kaiutinten äänenvoimakkuusbalanssin säätö) Toistotoiminnot 33 4 Fi Kuuntelutoiminnot 33 Kuuntelutoiminnon valinta 34 Äänitoiminnot 35 Äänitoiminnon valinta 35 Ohjeet pikakäynnistykseen Kotiteatteri: Perusteet Useimmat käyttäjät ovat tottuneet käyttämään stereolaitetta musiikin kuunteluun, mutta monet eivät tunne kotiteatterijärjestelmiä jotka tarjoavat monta muuta mahdollisuutta äänikappaleiden kuuntelua varten.

3 Kotiteatteri puolestaan ei ole monimutkainen ja nämä ohjeet antavat sinulle yleiskatsauksen perusteista. Suurin syy siihen että järjestelmä tuntuu niin vaikealta lienee, että on olemassa kolme tekijää joilla on osaa kotiteatterissa ja jokainen niistä vaikuttaa tuotettavaan ääneen. Nämä tekijät ovat seuraavat: 1) Kotiteatterin asennukseen käytettävä laite. Erityisen tärkeä on käytettävissäsi olevien kaiuttimien määrä. Tämä tunnetaan myös nimellä kaiutinkonfiguraatio. Perusasetukset ovat useimmissa tapauksissa sopivia. 2) Käytettävä 'lähdemateriaali'. Tämä on tuote (esim. DVD) tai asema (esim. kaapeli-tv) jota kuuntelet/katsot. Tämä kutsutaan lähteeksi. 3) Viimeinen tekijä on kuuntelutoiminto, jonka valitset vastaanottimeesi VSX-C550. Nämä selitetään alhaalla ja seuraavissa kappaleissa, mutta perusasetukset ovat useimmiten sopivia. Aloitamme siis kotisi kotiteatterin asennusta. Järjestelmä kodissasi Järjestelmäsi ydin on vastaanotin VSX-C550 ja katso on erittäin taipuisa kun kyseessä on teatterimaisen surroundäänen muotoilu. Voit käyttää vastaanotinta minkä tahansa kahden viiden kaiuttimen (vasen etu-, oikea etu-, keskus, vasen ja oikea surroundkaiutin) ja bassokaiuttimen kanssa kotiteatterin surround-äänen tuottamiseen. Suosittelemme kuitenkin viiden kaiuttimen käyttöä. Jos sinulla on vain kaksi kaiutinta, valitse kuuntelutoiminto joka turvaa surround-ääntä kotiasennuksessasi. Käyttääksesi kotiteatteria on myös tärkeä että sinulla on DVD-soitin ja että voit liittää satelliitti- tai kaapeli-tv-virittimen tähän vastaanottimeen ja voit nauttia näin kotiteatterimaista ääntä ohjelmissa. Lähdemateriaali DVD:t ovat tulleet kotiteatterien perusmateriaaleiksi koska ne tarjoavat erinomaista ääni- ja kuvalaatua, mahdollistavat että käyttäjät valitsevat ne elokuvat joita ne haluavat käyttää ja ovat helposti varastoitav;ätteellä DVD-soittimesi on varustettu. Näiden kahden liitäntätyypin laatu on sama, pitää siis liittää samantyyppiset samantyyppisiin, etkä tarvitse tehdä molempia. On kuitenkin yksinkertaisinta seurata tämän vastaanottimen perusasetuksia ja liittää DVDsoittimesi koaksiaalipäätteeseen Jos DVD-soittimesi ei ole varustettu koaksiaalipäätteellä, käytä jompikumpi optisista päätteistä sen liitäntään tähän vastaanottimeen. (Tässä tapauksessa sinun on sovitettava DVD-toiminto siihen päätteeseen. Katso s. 31 tämän menetelmästä.) Jos haluat liittää DVD-soittimesi joko koaksiaali- tai optiseen (optisiin) päätteeseen (päätteisiin), seuraa alhaalla olevaa kuvaa. Liitä tämän jälkeen kaiuttimet, joita aiot käyttää tämän vastaanottimen kanssa. Tämä vastaanotin on myös käytettävissä kahden kaiuttimen kanssa, mutta on paras käyttää viittä kaiutinta sopivan surround-äänen aikaansaamiseksi. Katso sivut kaiutinten liittämisen yksityiskohdista. Liitä tämän jälkeen tehottu bassokaiutin, jos sinulla on sitä. Tarkista kaikilla kaiuttimilla että vastaanottimen ja kaiutinten positiiviset (+) ja negatiiviset () päätteet liitetään samalla kaapelilla (positiivinen positiiviseen, negatiivinen negatiiviseen). Ennen kuin liität kaiuttimet, liimaa värikoodeilla ja sopivalla nimellä merkityt etiketit (esimerkiksi "FRONT R") kaiutinkaapeliin niin että tiedät aina mihin tietty kaiutinkaapeli on liitetty. T V/ SAT (DVD) OPT1 Kun painat kaiuttimen päätteen kapulan auki, työnnä kaiutinkaapeli päätteeseen, ja vapauta kaiuttimen päätekapula. R FRONT T V/ SAT IN SPEAKERS L CENTER R 1 MONITOR OUT F M UNBAL75 AM LOOP SURROUND L AC IN DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT IN OUT DIGITAL IN AUDIO CONTROL Optinen kaapeli (myydään erikseen, älä purista tai väännä kaapelia liian kovasti) DIGITAL AUDIO OUT COAXIAL Koaksiaalikaapeli (myydään Audiokaapeli erikseen) (myydään erikseen) Kaiutinkaapeli (myydään erikseen) LINE LEVEL OPTICAL 0 STANDBY/ON DVD-soitin (DV-550, jne.) Jos liität bassokaiuttimen, tarkista että sähkökaapeli on otettu pistorasiasta. Etu O (R) Etu V (L) Keskus (C) Surround O (RS) Surround V (LS) Tehottu bassokaiutin (SW) 6 Fi Jos liität vain kaksi kaiutinta, aseta Kuuntelutoiminto jollekulle toiminnolle joka toimii kahden kanavan tulosteella. Ohjeet pikakäynnistykseen Videokaapeli (myydään erikseen) T V/ SAT (DVD) OPT1 T V/ SAT IN 1 MONITOR OUT F M UNBAL75 AM LOOP R FRONT SPEAKERS L CENTER R SURROUND L AC IN DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT IN OUT DIGITAL IN AUDIO CONTROL Videokaapeli (myydään erikseen) MONITOR IN S VIDEO OUT 0 STANDBY/ON DVDsoitin (DV-550, jne.) TV Virtalähteeseen Sähkökaapeli Viimeksi, liitä DVD-soittimesi DVD IN VIDEO-liittimeen ja TV:si MONITOR OUT VIDEO-päätteisiin niin kuin ylhäällä olevassa kuvassa näkyy ja kytke vastaanottimen sähkökaapeli verkkopistokkeeseen. Automaattinen kaiutinasetus (vastaanotin konfiguroi etu-, keskus-, surroundkaiuttimet ja bassokaiuttimen) Ylhäällä olevien askeleiden suoritettua vastaanotin tunnistaa automaattisesti mitkä kaiuttimet on liitetty ja konfiguroi kaiutinasetukset sen mukaisesti. Et tarvitse tehdä tässä mitään. Tämä asetus määrittelee liitetyn kaiutinjärjestelmän koon ja kokoonpanon ja on yksinkertainen tapa asettaa kaiuttimet surround-ääntä varten. Jos sinulla ei ole surroundkaiuttimia tai haluat suorittaa hienompia kaiuttimen asetuksia, käännä sivulle 27. Automaattinen kaiutinasetus tarjoaa tyydyttävää surround-ääntä. 2) Käynnistä vastaanotin, DVD-soitin, tehottu bassokaiutin ja TV. Tarkista että TV on asetettu vastaanottimen mukaisesti.

4 Jos ei ole, tarkista TV:n syötteen liitin, johon tämä vastaanotin on liitetty ja katso TV:si käyttöohjeet sen määrittelemiseksi, mikä on sopiva asetus TV:llä. Tarkista että "DVD" ilmestyy vastaanottimen näyttöön, mikä merkitsee että vastaanotin on asetettu DVD-syötteen mukaisesti. Jos ei ilmesty, paina DVD vastaanottimen asettamiseksi DVD-syötteen mukaisesti. 3) Tarkista että DVD-soittimesi asetukset ovat toistettavan lähteen mukaisia. Varmistu siitä että DVDsoitin tuottaa digitaalisignaalia ja valitse äänikappaleet (Dolby Digital, DTS, jne.) joita haluat kuunnella. Jos et ole varma DVD-soittimen asetuksista, katso sivu 24 lisätiedoista ja/tai katso DVD-soittimesi käyttöohjeet. 4) Toista lähde (niin kuin esimerkiksi DVD) ja säädä äänenvoimakkuusn tarpeen mukaan. Olet valmis eläytymään kotiteatteriin uuden surround-äänijärjestelmäsi kanssa. 7 Fi Ohjeet pikakäynnistykseen Lisää/Sovitettuja asetuksia Jos haluat sovittaa kotiteatterisi ympäristöösi, laitteeseesi tai henkilökohtaiseen makuusi, on monta asetusta käytettävissäsi. Yksi lisäasetuksista, jonka nimi on Tila-asetus määrittelee etäisyyksiä kaiuttimesi ja yleisen kuunteluasentosi välillä (lisäksi myös äänenvoimakkuustasoja, jne.). Suorittamalla tämän asetuksen voit kohentaa surround-äänen tasoa. Tila-asetus selitetään sivulla 26. Tämän jälkeen voit jatkaa hienosäätämällä surround-ääntä parhaan mahdollisen äänilaadun aikaansaamiseksi. Näiden asetusten selvitys alkaa sivulla 27. VSX-C550 on varustettu monilla eri kuuntelutoiminnoilla, jotta tehoa sovitetaan moneen eri lähdetyyppiin, kaiutinkonfiguraatioihin ja äänen jälleentuottoon. Kokeile näillä ominaisuuksilla löytääksesi vaihtoehto joka sopii sinulle parhaiten. Kuuntelutoimintojen selvitys alkaa sivulla 33. Ylhäällä olet saanut lyhyet johdanto-ohjeet kotiteatterijärjestelmäsi käytöstä ja muutaman neuvon asetuksista. Kannattaa kuitenkin tutustua kädessäsi oleviin käyttöohjeisiin kokonaisuudessaan, niin että sinulle selviää, mitä kaikkea VSX-C550:llä ja kotiteatterin mahdollisuuksilla yleensä voi tehdä. Näistä selvityksistä löydät myös paljon hyviä vinkkejä, jotka auttavat sinua paremman äänen aikaansaamisessa ja jotka helpottavat laitteen käyttöä ja tekevät sitä mukavaksi. 8 Fi Johdantotiedot Pakkauksen sisällön tarkistus Tarkista että olet ottanut vastaan seuraavat varusteet laitteen kanssa: AM-silmukka-antenni FM-johdinantenni Sähkökaapeli Kuivaparistot (koko AA/ IEC R6P) x2 Kaukosäädin Käyttöohjeet Kaiutinkaapelit Älä sijoita mitään muuta vastaanottimen päällä paitsi DVD-soitinta Pioneer DV-454, 350, 444 tai 545. Jos sijoitat jonkin näistä laitteista vastaanottimen päällä, tarkista että on riittävää tilaa ilmanvaihtoa varten niin kuin ylhäällä on esitelty. Vastaanotin saattaa toimiessaan tulla lämpimäksi, pidä sen ympäristö järjestyksessä. 01 Vastaanottimen asennus Asentaessa laitetta tarkista että sijoitat sen turvalliselle, vakaalle ja tasaiselle alustalle. Vältä laitteen sijoitusta paikoille niin kuin: väritelevision päälle (näyttö saattaa vääristyä) kasettidekin lähelle (tai magneettista kenttää tuottavan laitteen lähelle). Tämä saattaa interferoida äänen kanssa. suoraan auringonpaisteeseen höyryiselle tai kostealle paikalle erityisen lämpimään tai kylmään ympäristöön väriseville tai muuten liikkuville paikoille hyvin pölyiseen ympäristöön paikkoihin jossa on lämpimiä kaasuja tai öljyjä (kuin keittiössä) Kaapeliliitoksien tekeminen Tarkista ettet sijoita kaapelia niin, että kaapelit taipuvat tämän laitteen ylle. Jos kaapelit ovat tämä laitteen yllä, saattaa transformerien tuottama magneettinen kenttä aiheuttaa sumisevaa kohinaa kaiuttimissa. Ilmanvaihto Asentaessasi laitetta varmistu siitä että on riittävän paljon tilaa laitteen ympärillä, joka on tarpeen ilmanvaihtoa varten joka tuottaa lämpöä (vähintään 20 cm ylhäällä, 50 cm takapuoella ja 10 cm kaikilla puolilla). Jos laitteen ja seinän tai muiden laitteiden välillä ei ole rittävää tilaa, lämpö jää laitteen sisälle ja saattaa interferoida tuoton kanssa ja/tai aiheuttaa toimintahäiriöitä. Katso tästä poikkeavat tapaukset alhaalla. Jos laitteen tukemiseksi käytät telinettä, tarkista että telineen takaosa ja vasen puoli on avoin. Kun sijoitat laitteen lasiovilla varustettuun kaappiin, pidä ovet avattuina vastaanotinta käytettäessä. Vältä laitteen sijoitusta paksuille matoille, sängylle, sohvalle tai ryijymaisille kudoksille. Vastaanotinta ei saa peittää vaatteilla tai muulla vastaavanlaisella esineellä. Kaikki mikä estää ilmanvaihdon toimimasta johtaa sisäisen lämpötilan nousemiseen, mikä saattaa aiheuttaa toimintahäiriöitä tai palonvaaraa. Kasettinauhurin sijoitus Siitä riippuen, mihin kasettinauhuri sijoitetaan, saatat havaita kohinaa kasettinauhuria toistettaessa, mikä voi olla vastaanottimen transformerien nesteen vuodon seuraus. Jos havaitset kohinaa, sijoita kasettinauhuri kauemmaksi vastaanottmiesta. Optisten kaapelien varastointi Varastoidessa optisia kaapeleita kannattaa rullata niitä hyvin löysästi niin kuin alhaalla on kuvattu. Kaapeli saattaa vaurioitua väännettäessä niitä terävien kulmien ympäri. enemmän + kuin = (15 cm) 9 Fi Johdantotiedot Paristojen asetus Kaukosäädin toimii kahdella AA-paristolla (perusvaruste). Ulkoisten pintojen käsittely Käytä puhdistamisriepua tai kuivaa riepua poistaaksesi pölyä ja likaa. Itsepäiset tahrat voit poistaa kosteuttamalla riepua nesteen, joka valmistetaan yhdestä osasta neutraalisesta puhdistusainetta ja 5-6 osasta vettä.

5 Väännä riepu hyvin ja pyyhki lika pois, ja sitten pyyhki pinta kuivaksi kuivalla rievulla. Älä käytä huonekalujen vahaa tai puhdistusainetta. Älä käytä ohenteita, bensiiniä tai haihtuvia nesteitä tai muita kemikaaleja laiteella tai sen vieressä, koska ne voivat vaurioittaa laitteen pintaa. Kun käytät kemiallisella aineella käsiteltyä puhdistamisriepua, lue tarkasti käyttöohjeita ennen käyttöä. Sellaiset rievut voivat jättää rasvatahraa puolipeilipinnalla. Jos näin käy, saa puhdistus valmiiksi kuivalla rievulla. Kytke laite pois virrasta ennen puhdistamista VAROITUS: Paristojen väärä käyttö saattaa aiheuttaa vuoto- ja halkaisuvaaroja. Muista seuraavat seikat: Älä koskaan sekoita uusia ja käytettyjä paristoja. Aseta paristojen positiivinen ja negatiivinen puoli paristotilan merkkien mukaisesti. Samankokoiset paristot saattavat toimia eri jännitteellä. Vältä eri paristomerkkien käyttöä yhdessä. Noudata käytettyjen paristojen käsittelyssä maasi tai alueesi valtiollinen lainsäädäntö ja julkishallinnon ympäristönsuojelumääräykset. Kaukosäätimen käyttöetäisyys Kaukosäädin saattaa toimia epäluotettavasti kun: Kaukosäätimen ja vastaanottimen kaukosäädinsensorin välissä on häiritseviä esineitä. Kaukosäätimen sensoriin vaikuttaa suoria auringonsäteitä tai fluoresoivaa valoa. Vastaanotin on sijoitettu infrapunaisia säteitä tuottavan laitteen lähelle. Vastaanotinta käytetään samanaikaisesti jonkin muun infrapunaisen kaukosäätimen kanssa m 10 Fi Laitteen kokoonpano Audio/Videokaapelit Käytä audio/videokaapelit (ei perusvarusteena) analogisten audio- ja videoliitäntien laatimiseen. Liitä punaiset liittimet R (oikeaan), valkoiset liittimet L (vasempaan), ja keltaiset liittimet VIDEO päätteeseen. Tarkista että olet tehnyt kaapeliliitokset oikein. 02 R L VID EO Koaksiaalikaapeleita/Optisia kaapeleita Kaupoista saatavia digitaalisia audio-koaksiaalikaapeleita (voi myös käyttää standardi videokaapeleita) tai optisia kaapeleita (eivät ole perusvarusteena) käytetään digitaalisten komponenttien liitäntään tähän vastaanottimeen. Varmistu siitä että työnnät kaapelin täydellisesti ja optisen kaapelin tapauksessa oikea puoli ylöspäin. Jos se liitetään väärin, se saattaa katkaista optisen päätteen kannen (tämä ei kuitenkaan vaikuta optisen kaapelin liitäntään tai kytkentään). Koaksiaalikaapeli (tai standardi yhdistetty videokaapeli) Optisia kaapeleita 11 Fi Laitteen kokoonpano Tarkista ennen liitintien käsittelyä tai muuntelua, että kaikki laitteen osat on sammutettu ja pistoke on otettu pois ACpistorasiasta. DVD-soittimen ja TV:n liitäntä Toistaaksesi PCM/2 Digital/DTS monikanavaäänikappaleita sinun pitää tehdä digitaalisia audioliitäntiä. 2 Liitä DVD-soittimesi tähän laitteeseen joko koaksiaali-digitaalisen tai optisdigitaalisten päätteiden avulla siitä riippuen, minkätyyppisellä päätteellä DVD-soittimesi on varustettu. Näiden kahden liitäntätyypin laatu on sama, pitää siis liittää samantyyppiset samantyyppisiin, etkä tarvitse tehdä molempia. On kuitenkin yksinkertaisinta seurata tämän vastaanottimen perusasetuksia ja liittää DVD-soittimesi koaksiaalipäätteeseen Jos DVD-soittimesi ei ole varustettu koaksiaalipäätteellä, käytä jompikumpi optisista päätteistä sen liitäntäänt tähän vastaanottimeen. Tässä tapauksessa sinun on sovitettava DVD-toiminto siihen päätteeseen. Katso s. 31 tämän menetelmästä. Jos haluat liittää DVD-soittimesi joko koaksiaalitai optiseen (optisiin) päätteeseen (päätteisiin), seuraa alhaalla olevaa kuvaa. Liitä myös TV:si tähän vastaanottimeen niin kuin alhaalla olevassa kuvassa näkyy. DIGITAL IN päätteiden perusasetukset ovat seuraavat: COAX: DVD; OPT. 1: TV/SAT; OPT. 2: DVR. Jos joudut käyttämään optista päätettä DVD:seen, käytä OPT.1:tä. Sovita tässä tapauksessa koaksiaalipäätteesi TV/SAT:iin (katso s. 31), ja optiset perusasetukset vaihtuvat: OPT. 1: DVD; OPT. 2: DVR. DVDsoitin (DV-550, etc. ) DVD Player (DV-550, jne.) 0 STANDBY/ON DIGITAL AUDIO OUT COAXIAL ANALOG OUT R L S OPTICAL VIDEO OUT Optinen kaapeli (myydään erikseen, älä purista tai väännä kaapelia liian kovasti) Koaksiaal kaapeli (myydään erikseen) Videokaapeli (myydään erikseen) T V/ SAT (DVD) OPT1 T V/ SAT IN 1 MONITOR OUT F M UNBAL75 AM LOOP R FRONT SPEAKERS L CENTER R SURROUND L DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT DIGITAL IN AUDIO Videokaapeli (myydään erikseen) Miksi tarvitset sekä analogisen ja digitaaliliitännän: Jos DVD-soittimessasi ei ole optista tulostetta, sinun on syytä käyttää analogista liitäntää, joka on kuvattu tässä. Jos haluat saada audiosignaalia VCR ulostulosta, tarvitset analogisen liitännän. Jos haluat käyttää DVD-soitinta karaokea varten, tarvitset analogisen liitännän. MONITOR IN TV 12 Fi Laitteen kokoonpano Tarkista ennen liitintien käsittelyä tai muuntelua, että kaikki laitteen osat on sammutettu ja pistoke on otettu pois ACpistorasiasta. Digitaalisen virittimen/dekooderin (Set Top Box) liitäntä Jos sinulla on ulkoinen digitaaliviritin (niin kuin set top boks satelliitti- tai kaapeli-tv:seen), sinun pitää liittää se joko optis-digitaalisiin päätteisiin tai koaksiaali-digitaaliseen päätteeseen pystyäksesi toistamaan digitaalista kaapeli/ satelliittitelevision ohjelmaa. Näiden kahden liitäntätyypin laatu on sama, pitää siis liittää samantyyppiset samantyyppisiin. On kuitenkin yksinkertaisinta seurata tämän vastaanottimen perusasetuksia ja liittää kaapeli/ satelliittiviritin (tai kaukosäätimellä käytetyllä nimellään TV/SAT) optiseen päätteeseen 1.

6 Jos TV/SAT:si ei ole varustettu optisella päätteellä, käytä koaksiaalipäätettä sen liitäntään(katso myös DVD:n liitännän yksityikohdat edellisellä sivulla). Tässä tapauksessa sinun pitää sovittaa TV/SAT -toiminto siihen päätteeseen. Katso s. 31 tämän menetelmästä. Jos haluat liittää TV/SAT:si joko optiseen tai koaksiaalipäätteeseen, seuraa alhaalla olevaa kuvaa. Tarkista että kaapeli/satelliittivirittimen audioa varten käytät digitaalista liitäntää ja myös yhtä analogista, niin kuin alhaalla olevassa kuvassa näkyy. DIGITAL IN - päätteiden perusasetukset ovat seuraavat: COAX: DVD; OPT. 1: TV/SAT; OPT. 2: DVR. Jos joudut käyttämään koaksiaalipäätettä TV/SAT:iin, sovita koaksiaalipääte TV/SAT:iin. Digitaalipäätteiden asetukset vaihtuvat: COAX: TV/SAT; OPT. 1: DVD; OPT. 2: DVR. (katso s. 31) T V/ SAT (DVD) OPT1 T V/ SAT IN 1 MONITOR OUT F M UNBAL75 AM LOOP R FRONT SPEAKERS L CENTER R SURROUND L DVR/ VCR OPT2 DVR/ VCR IN 2 Optinen kaapeli (myydään erikseen, DIGITAL IN älä purista tai väännä kaapelia Koaksiaalikaapeli liian kovasti) (myydään erikseen) DVD (TV/ SAT) IN COA X ANTENNA DVD R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT AUDIO Videokaapeli (myydään erikseen) Audiokaapeli (myydään erikseen) Etsi vastaava päätteen ja optisen liittimen koko. R DIGITAL OUT VIDEO OUT L AUDIO OUT Digitaalinen Set Top Box Digital set top boksista Miksi tarvitset sekä analogisen ja digitaaliliitännän: Jos TV-virittimessäsi ei ole optista tulostetta, tarvitset analogisen liitännän. Jos haluamaasi ohjelmaa ei tulosteta digitaalisista päätteistä, tarvitset analogisen liitännän. Jos haluat signaalin videonauhurista eikä TV virittimestä, tarvitset analogisen liitännän. 13 Fi Laitteen kokoonpano Tarkista ennen liitintien käsittelyä tai muuntelua, että kaikki laitteen osat on sammutettu ja pistoke on otettu pois ACpistorasiasta. Sisäisellä digitaalivirittimellä varustetun TV:n liitäntä Jos sinulla on sisäisellä digitaalisella virittimellä varustettu TV, sinun on syytä seurata ulkoisen digitaalisen virittimen liitännän ohjeet ylhäällä, ja liitä lisäksi myös TV:si, ellet ole liittänyt sitä jo DVDsoittimesi liitännän yhteydessä katso edellinen sivu) Tarkista että käytät digitaaliliitäntää ja yhtä analogista audiota varten niin kuin alhaalla olevassa kuvassa näkyy. T V/ SAT (DVD) OPT1 T V/ SAT IN 1 MONITOR OUT F M UNBAL75 AM LOOP R FRONT SPEAKERS L CENTER R SURROUND L Etsi vastaava päätteen ja optisen liittimen koko. Optinen kaapeli (myydään erikseen, älä purista tai väännä kaapelia liian kovasti) DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT DIGITAL IN AUDIO Koaksiaali kaapeli (myydään erikseen) DIGITAL OUT Audiokaapeli (myydään erikseen) ANALOG OUT Sisäisellä digitaalivirittimellä TV with an varustettu TV tuner internal digital Videokomponenttien liitäntä Liitä videokomponenttisi päätteisiin niin kuin alhaalla olevassa kuvassa näkyy. Jos sinulla on digitaalinen videonauhuri (DVR), sinun pitää liittääse digitaalisesti joko optis-digitaalisiin päätteisiin tai koaksiaali-digitaaliseen päätteeseen pystyäksesi toistamaan ja/tai nauhoittamaan monikanavaista ääntä. Näiden kahden liitäntätyypin laatu on sama, pitää siis liittää samantyyppiset samantyyppisiin, käyttämällä DVD-soittimen ja kaapeli/satelliitti/tv-virittimen liitännän jälkeen vapaana (vapaina) jäänyttä (jääneitä) päätettä (päätteitä). Periaatteessa yksinkertaisin tapa liittää DVR on seurata vastaanottimen perusasetuksia ja liittää kaapeli/ satelliitttivirittimesi (tai kaukosäätimellä käytetyllä nimellään TV/SAT) ja DVR optisiin päätteisiin 1 ja 2 tässä järjestyksessä, sitten liitä DVD koaksiaalipäätteeseen. Jos tämä ei ole mahdollista niiden päätteiden vuoksi, joilla komponentit on varustettu, sinun pitää itse päättää mitä komponenttia käytät koaksiaalipäätteeseen ja sovittaa se oikein (katso s. 31). Seuraa sen jälkeen optisen päätteen perusasetuksia (katso alhaalla). Jos olet liittänyt koaksiaalipäätteen DVD:seen ja siten jättänyt sen olemaan DVD:n perusasetuksessa, optisten päätteiden perusastetukset ovat: OPT. 1: TV/SAT OPT. 2: DVR Jos olet sovittanut koaksiaalipäätteen TV/SAT:iin, optisten päätteiden perusastetukset ovat: OPT. 1: DVD OPT. 2: DVR Kaikki videodekit (sekä DVR:t että VCR:t) pitää liittää myös analogisten liitäntien avulla. Jos aiot nauhoittaa ohjelmia, on tärkeää liittää sen DVR/VCR IN AUDIO päätteisiin niin kuin seuraavalla sivulla näkyy. 14 Fi Laitteen kokoonpano T V/ SAT (DVD) OPT1 T V/ SAT IN 1 MONITOR OUT F M UNBAL75 AM LOOP R FRONT SPEAKERS L CENTER R SURROUND L DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT IN OUT DIGITAL IN AUDIO CONTROL Audio/videokaapeli (myydään erikseen) VIDEO Audio/videokaapeli (myydään erikseen) L AUDIO Optinen kaapeli (myydään erikseen, älä purista tai väännä kaapelia liian kovasti) R OPTICAL COAXIAL OUTPUT DIGITAL OUT INPUT 2 /AUTO REC DVD RECORDER DVR-7000 DVD SMART JOG FL OFF STANDBY/ON FL DIMMER 2DIGITAL Î TIMER AUTO REC OPEN/CLOSE DISCNAVI 0 FUNCTION OPEN 7 STOP 3 PLAY 8 PAUSE REC DVD Recorder(DVR-7000, jne.) DVD-nauhuri (DVR-7000, etc.) Voit nauhoittaa audiosignaaleja vain niistä videokomponenteista jotka on liitetty analogisilla liitännillä. Jos syötekomponentti ja vastaanotin on liitetty vain audioa varten käytetyn digitaalisen kaapelin avulla (joka on koaksiaali- tai optinen), sinun on liitettävä analoginen video- ja audiokaapeli pystyäksesi nauhoittamaan videoohjelmia äänikappaleiden kanssa.

7 Etu Ensin, ota kansi pois syötteiden päältä. Etupuolen videoliittimiin liitetty komponentti on valittavissa kaukosäätimen tai etupaneelin FRONT napin avulla. STANDBY/ON PHONES FRONT INPUT INPUT SIGNAL SURROUND 2 DIGITAL DTS AUTO PHONES/ VIRTUAL PR VIDEO L AUDIO R DIGITAL IN Aseta sormesi kannen molempiin päihin ja ota kansi pois painamalla kevyesti sen molemmat päät. FRONT INPUT PHONES INPUT SIGNAL SURROUND MODE AUTO STANDBY/ON DIGITAL IN VIDEO L AUDIO R 2 DIGITAL DTS 2 PHONES ADVANCED /VIRTUAL PRO LOGIC II SOUND MODE Etsi vastaava päätteen ja optisen liittimen koko. COLOR BRIGHT MONITOR VIDEO IN/OUT AUDIO IN/OUT PHONES DIGITAL OUT (OPTICAL) ON/OFF HOLD Kannettava DVD-soitin (jne.) 15 Fi Laitteen kokoonpano Tarkista ennen liitintien käsittelyä tai muuntelua, että kaikki laitteen osat on sammutettu ja pistoke on otettu pois ACpistorasiasta. Kaiutinten liitäntä Tässä näytetään viiden kaiuttimen kokonainen setti, mutta kotikokoonpano saattaa tietysti vaihdella eri käyttäjien mukaan. Liitä kaiuttimet niin kuin on selitetty alhaalla. Vastaanotin tunnistaa automaattisesti mitä kaiuttimia on liitetty. Vastaanotin toimii myös kahdella stereokaiuttimella (joita kuvissa kutsutaan "etukaiuttimiksi"), mutta suositelemme kuitenkin viiden kaiuttimen käyttöä. Jos et liitä surroundkaiuttimia, sinun on säädettävä Kuuntelutoimintojen asetukset (katso s. 33). Tarkista että liität oikean kaiuttimen oikeaan päätteeseen ja vasemman vasempaan päätteeseen. Tarkista myös että vastaanottimen positiiviset ja negatiiviset (+/) päätteet vastaavat kaiutinten merkkejä. Käytä kaiuttimia, joiden nominaalinen impedanssi on 6 ja 16 valillä. Ennen kuin liität kaiuttimet, liimaa värikoodeilla ja sopivalla nimellä merkityt etiketit (esimerkiksi "FRONT R (oikea etukaiutin)") kaiutinkaapeliin niin että tiedät aina mihin tietty kaiutinkaapeli on liitetty. T V/ SAT (DVD) OPT1 Työnnä kaiutinkaapeli sisään sillä aikaa kun painat kaiutinpäätteiden kapulan auki, sitten vapauta kaiutinpäätteen kapula. R FRONT T V/ SAT IN SPEAKERS L CENTER R 1 MONITOR OUT F M UNBAL75 AM LOOP SURROUND L AC IN DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT IN OUT DIGITAL IN AUDIO CONTROL Audiokaapeli (myydään erikseen) Kaiutinkaapeli (myydään erikseen) LINE LEVEL Jos liität bassokaiuttimen, tarkista että sähkökaapeli on otettu pistorasiasta. Tehottu bassokaiutin (SW) Etu O (R) Etu V (L) Keskus (C) SURROUND SURROUND O (RS) V (LS) Kaiutinpääteet Käytä vain laadukkaita kaiutinkaapeleita kaiutinten liitäntään vastaanottimeen. 1 Puno yhteen noin 10 mm paljaista kuiduista. 2 Paina kaiutinpäätteen kapula auki ja aseta siihen johdin. 3 Vapauta kaiutinpäätteen kapula, sen on pidettävä kiinni kaiutinkaapelista. ª 10 mm 16 Fi Varoitus: Tarkista että kaiutinkaapelien paljas osa on kokonaan punottu yhteen ja asetettu kokonaan kaiutinpäätteeseen. Jos jokin paljaista kaiutinkaapeleista koskettaa takapaneelia, se saattaa johtaa virrankatkokseen, joka on tässä tapauksessa turvallisuustoimenpide. Laitteen kokoonpano Suosittelu kaiutinten sijoituksesta Kaiuttimet on yleensä muotoiltu tiettyä asentoa silmällä pitäen. Jotkut on muotoiltu niin että ne seisovat maassa, kun taas toiset on sijoitettava telineeseen parhaan lopputuloksen turvaamiseksi. Jotkut niistä on syytä asettaa seinien lähelle, kun taas toiset suositellaan kaukana seinistä sijoitettaviksi. Seuraa valmistajan käyttöohjeet sijoituksesta, jotka auttavat sinua löytämään parhaan kokoonpanon parhaan tuoton turvaamiseksi. Sijoita oikea ja vasen etukaiutin samalla etäisyydellä TV:stä. Kun sijoitat kaiuttimet lähelle TV:tä, suosittelemme magneettisesti suojattujen kaiutinten käyttöä mahdollisen interferenssin, niin kuin esimerkiksi kuvan värihäiriöiden välttämiseksi TV:n ollessa päällä. Jos sinulla ei ole magneettisesti suojattuja kaiuttimia ja havaitset värien häipyvän TV:n kuvaruudusta, sijoita kaiuttimet kauemmaksi TV:stä. Asenna keskuskaiutin TV:n ylle tai alle niin että keskuskanavan ääni vaikuttaa siltä että se tulee TVnäytöstä. VAROITUS! Jos aiot asentaa keskuskaiuttimen TV:n päälle, muista kiinnittää se sopivalla tavalla vaurio- tai henkilöhaavoitusvaarojen välttämiseksi, jotka aiheutuvat ulkoisten vaikutusten, esim. maanjäristyksen alla tapahtuvasta kaiuttimen putoamisesta TV:n päältä. Asenna surroundkaiuttimet vähän korvankorkeuden ylle, jos mahdollista. Älä yritä sijoittaa surroundkaiuttimia kauemmaksi kuunteluasemastanne kuin etuja keskuskaiuttimet. Jos teet niin, surround-äänen effekti saattaa heiketä. Asenna bassokaiutin samalle korkeudelle kuin etukaiuttimet. Parhaan mahdollisen surround-äänen aikaansaamiseksi asenna kaiuttimesi niin kuin on kuvattu oikealla. Tarkista että kaikki kaiuttimet on asennettu oikein niin että estät onnettomuuksia ja kohennat äänilaatua. Kaiutinten kokoonpano ylhäältä katsottuna Vasen etukaiutin (L) Oikea etukaiutin (R) Bassokaiutin (SW) Keskus (C) Vasen surroundkaiutin (LS) Kuunteluasema Oikea surroundkaiutin (RS) 3-D kuva kaiutinten kokoonpanosta 17 Fi Laitteen kokoonpano Tarkista ennen liitintien käsittelyä tai muuntelua, että kaikki laitteen osat on sammutettu ja pistoke on otettu pois ACpistorasiasta. Antennien liitäntä Liitä AM-silmukkaantenni ja FM-antenni niin kuin on kuvattu alhaalla. Vastaanoton ja äänilaadun kohentamiseksi liitä ulkoinen antenni (katso Ulkoisen antennin käyttö alhaalla). T V/ SAT (DVD) OPT1 T V/ SAT IN 1 MONITOR OUT F M UNBAL75 AM LOOP R FRONT SPEAKERS L CENTER R DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT DIGITAL IN AUDIO AM-silmukkaantenni Asenna antenni ja liitä se vastaanottimeen. Kiinnitä se seinään, jne. (jos tarpeellista) ja suuntaa se siihen suuntaan joka tarjoaa parasta vastaanottoa.

8 AM Antenniliittimet Puno ulkonevat kuidut yhteen, työnnä kapula takaisin, aseta johdin aukkoon ja vapauta kapula. 10mm FM-antenni Liitä FM-antenni ja vedä se täysin suoraksi pystysuoraasennossa pitkin ikkunanlaitaa tai muualla sopivassa paikassa. Ulkoisen antennin käyttö FM-vastaanoton parannus Liitä ulkoinen FM-antenni. AM-vastaanoton parannus Liitä noin 5-6 metriä vinyylipinnoitteista johdinta AM-antennin päätteeseen ilman että otat pois perusvarusteena olevan AMsilmukka-antennin. Parhaan lopputuloksen aikaansaamiseksi vedä se täysin suoraksi pystysuora-asennossa. Ulkoinen antenni PAL-liitin F M UNBAL75 AM LOOP Sisäinen antenni (vinyylipinnoitteinen kaapeli) ANTENNA 56m F M UNBAL75 AM LOOP 75 koaksiaalikaapeli ANTENNA 18 Fi Laitteen kokoonpano Muiden Pioneer-komponenttien käyttö tämän laitteen sensorin kanssa Liittämällä ohjauskaapelia kyseisten laitteiden CONTROL -päätteisiin voit ohjata useita Pioneer-komponentteja vain yhden kaukosäädinsensorin kautta. Alhaalla olevia kuvia seuraten voit nähdä että toinen komponentti saapuu CONTROL OUT -päätteeseen, kun toisella puolella toinen komponentti on liitetty CONTROL IN -päätteeseen. Komponentti joka on päässä (se, jossa on vain yksi kaapeli päätteessä CONTROL OUT) on komponentti, jonka sensoria tulet käyttämään. Suuntaa kaukosäädin sensoriin päin jos haluat ohjata jotakin tämän järjestelmän liitetyistä laitteista. Alhaalla olevassa esimerkissä suuntaat kaukosäädintä vasemmalla olevaan kaukosäädinsensoriin päin. Voit myös ohjata Pioneer-komponentteja suuntaamalla vastaanottimen kaukosäädintä välittömästi komponenttiin päin. Tämä toiminto ei tarvitse erityistä ohjauskaapelia. Katso sivu 47 lisätiedoista. Käyttääksesi tämänkaltaista kaukosäädintä sinun on oltava liitettynä ohjauskaapeli ja myös analogisten RCA-audio/ videokaapelien avulla liitetty komponentti ja vastaanotin (katso sivu 1215). CONTROLpäätteillä varustetut komponentit Mono miniliitin (vaihtoehtoinen) T V/ SAT (DVD) OPT1 Suuntaa kaukosäädintä komponenttiin päin, jossa on vain yksi kaapeli CONTROL OUT päätteeseen liitettynä. CONTROLpäätteillä varustetut komponentit Mono miniliitin (vaihtoehtoinen) SPEAKERS L CENTER R SURROUND L T V/ SAT IN 1 MONITOR OUT F M UNBAL75 AM LOOP R FRONT AC IN DVR/ VCR OPT2 DVR/ VCR IN 2 ANTENNA DVD IN COA X DVD (TV/ SAT) R R AUDIO L VIDEO DVR/ VCR OUT L SUB WOOFER OUT IN OUT DIGITAL IN AUDIO CONTROL Vastaanottimen liitäntä Liitettyäsi kaikki komponentit sekä kaiuttimet, liitä vastaanotin virtalähteeseen. R FRONT SPEAKERS L CENTER R SURROUND L AC IN IN OUT CONTROL virtalähteeseen Varastointia varten voi ottaa pois sähkökaapelin päälaitteesta. 19 Fi 03 Näytöt ja ohjaukset Etupaneeli 0 = ~! 9 # MASTER VOLUME STANDBY/ON PHONES FRONT INPUT DVD TV/SAT DVR/VCR FM/AM FRONT DOWN UP INPUT SIGNAL SURROUND MODE 2 DIGITAL DTS AUTO PHONES/ VIRTUAL 2 PRO LOGIC ADVANCED SOUND MODE VIDEO L AUDIO R DIGITAL IN STANDBY/ON (Päävirta) -nappi Painamalla tätä nappia vastaanotin kytkeytyy STANDBY (valmiusasento) toiminnosta ON (päällä) -asentoon. Myös kaukosäätimen RECEIVER -nappi vuorottelee ON ja STANDBY asennon välillä. Vastaanotin kuluttaa STANDBY-asennossa hyvin vähän sähköä (vähemmän kuin 1W). PHONES liitin Käytä kuulokkeiden liitäntään (tämä sammuttaa samanaikaisesti kaiuttimet). FRONT INPUT (Etupuolen sisääntulo) Voit liittää kannettavan DVD-soittimen, videokameran, videopelijärjestelmän, tai minkä tahansa haluamasi laitteen FRONT INPUT-liittimeen (katso sivu 15). INPUT SIGNAL (Syötesignaali) -ilmaisimet Ilmaisee syötesignaalin tyyppiä. 2 DIGITAL : Kun 2 DIGITAL -lähdettä vastaanotetaan, tämä ilmaisin palaa. DTS: Kun DTS-lähdettä vastaanotetaan, tämä ilmaisin palaa. SURROUND MODE (Surroundtoiminto)ilmaisimet Ilmaisee syötesignaalin SURROUNDtoimintoa. AUTO: Palaa kun AUTO-toiminto on valittu. Tämä toiminto valitsee automaattisesti, minkätyyppistä signaalia syötetään ja toistaa sitä vastaavassa toiminnossa. PHONES/VIRTUAL: Palaa kun VIRTUAL tai PHONES SURROUND toiminto on valittu. VIRTUAL-toiminto simuloi kahden kaiuttimen surroundääntä (silloin kun kuulokkeita ei ole liitetty, katso s. 33). PHONES SURROUND-toiminto simuloi kuulokkeiden surroundääntä, kun ne on liitetty. 2 PRO LOGIC II: Palaa kun 2 PRO LOGIC II -toiminto on valittu. Tämä toiminto toistaa lähdettä automaattisesti 2 PRO LOGIC II:ssa (katso s. 33). ADVANCED: Palaa kun ADVANCED -toiminto on valittu. Nämä toiminnot toistavat lähdettä korostaen äänen eräitä ominaisuuksia (katso s. 3334). 6 SOUND MODE (Äänitoiminto) Palaa kun olet valinnut yhden äänitoiminnoista käyttääksesi sitä toiston aikana (katso s. 35). 7 Syöttönapit Käytä näitä toistolähteen valitsemiseksi: vaihtoehtoina on: DVD, TV/SAT, DVR/VCR, FM/AM ja FRONT. 8 MASTER VOLUME (Yleinen äänenvoimakkuus) Käytä yleisen äänenvoimakkuuden säätämiseen. NÄYTTÖ 9 Viritin (TUNER) -ilmaisimet STEREO: Palaa kun stereo FM-asemaa vastaanotetaan automaattisessa stereotoiminnossa. TUNED: Palaa kun jokin asema on vastaanotettu. MONO: Palaa kun monotoiminto on asetettu MPX:n avulla (kaukosäätimellä). RDS: Palaa kun RDSasema on otettu vastaan. RF ATT: Palaa kun RF ATT on päällä (katso s. 36). 0 Digitaalinen (DIG) & Analoginen (ANA) ilmaisimet Palavat vastaanotetun digitaalisen tai analogisen signaalin tyypin mukaisesti (katso s. 44). - 96kHz toistoilmaisin Palaa kun 96 khz-lähdettä toistetaan. = Formaatti-ilmaisin Näyttää valitun kuuntelutoiminnon, lähdemateriaalin ja käytetyn dekoodaustavan perusteella käytössä olevat kaiuttimet (katso s. 24). ~ SLEEP-ilmaisin Palaa kun SLEEP toiminto on valittu tai aktiivinen (katso s. 44). 20 Fi Näytöt ja ohjaukset! OVER-ilmaisin Palaa kun analoginen signaali on liian voimakas, saattaen aiheuttaa vääristyksiä (katso s.

9 EON-ilmaisimet EON palaa kun se on asetettu. Sen vieressä oleva pisteilmaisin palaa kun virittämäsi asema lähettää EON-tietoja. # Äänenvoimakkuustason ilmaisin $ Aakkosnumeerinen näyttö Näyttää aktuaalisen syötteen (DVD, TV/SAT, jne.), kuuntelutoiminnon, radiotaajuuden, jne. Takapaneeli 1 TV/SAT IN-päätteet (liitä tähän TV/SAT set top boks, katso sivu 13) Käytä näitä päätteitä syöttääksesi TV/SAT:in (tai valitsemastasi toisen lähdetyypin) signaalia. Tarkista että liität sen videopäätteisiin ja sekä analogisiin että optisdigitaalisiin audiopäätteisiin. Pystyäksesi toistamaan digitaalisia surroundäänikappaleita sinun pitää tehdä digitaalisia liitäntiä. Tähän on parasta käyttää tässä olevaa optis-digitaalista päätettæ, mutta tarvittaessa voit myös käyttää koaksiaali-digitaalista päätettä (tässä tapauksessa sinun pitää sovittaa pääte TV/SATtoimintoon. Katso sivu 31 tämän menetelmästä). 2 MONITOR OUT-päätteet (liitä tähän TV tai monitor, katso sivut 12,14) Käytä näitä päätteitä signaalin tulostamiseksi ylhäällä mainituista päätteistä 1, 5 tai 6 ja FRONT INPUT. Nämä ovat videoliittimiä. MONITOR 2 tulostaa saman signaalin kuin MONITOR 1. 3 ANTENNA (Antenni)-päätteet Liitä tähän AM- tai FM-antenni (katso sivu 18). 4 SPEAKERS (Kaiuttimet) -päätteet Käytä nämä päätteitä kaiutinten liitäntään vastaanottimeen (katso sivu 16). 5 DVR/VCR IN/OUT -päätteet (liitä tähän DVR tai VCR, katso sivut 1415) Käytä optis-digitaalista päätettä liittääksesi DVR:n ulostulon digitaalisesti tähän vastaanottimeen. On myös analogisia päätteitä DVR:stä, VCR:stä (tai videokamerasta, jne. ) tulevaa audio- ja videosignaalin sisääntuloa ja ulostuloa varten. DVD IN -päätteet (liitä tähän DVD-soitin, katso sivu 12) Käytä näitä päätteitä syötesignaalin saamiseen DVDsoittimesta. Tarkista että liität videopäätteet ja sekä analogiset ja optiset digitaalipäätteet audiota varten. Pystyäksesi toistamaan Dolby Digital- ja muita surroundäänikappaleita sinun on tehtävä digitaaliliitäntiä.tähän on parasta käyttää koaksiaalidigitaalisia päätteitä, mutta tarvittaessa voit myös käyttää digitaalista päätettä OPT 1 (tässä tapauksessa sinun pitää sovittaa koaksiaali-digitaalinen pääte TV/ SAT-toimintoon. Katso sivu 31 tämän menetelmästä). SUBWOOFER OUT -päätteet Käytä näitä päätteitä tehotun bassokaiuttimen liitäntään vastaanottimeen (katso sivu 16). CONTROL IN/OUT -pääte Voit käyttää tätä liitintä muiden PIONEER-laitteiden liitäntään jotka on varustettu CONTROL-päätteellä, niin että voit ohjata niitä tämän vastaanottimen kaukosäätimen avulla (katso sivu 19). AC IN (Sähkö sisään) Liitä sähkökaapeli tähän päätteeseen. 21 Fi Näytöt ja ohjaukset Kaukosäädin Tässä selitetään kaikkia kaukosäätimen nappeja. Katso sivut 49 & 50 kaukosäätimen käytöstä muiden komponenttien (muun muassa DVDsoittimesi tai TV/SAT-virittimesi) ohjaukseen. 1 RECEIVER (Sähkö) nappi: Tämä vuorottelee tämän vastaanottimen asentojen STANDBY ja sähkö ON välillä. 2 SIGNAL SELECT (Syötteen valinta) -nappi (katso s. 44): Paina SIGNAL SELECT useita kertoja valitaksesi yhden seuraavista vaihtoehdoista: ANALOG: Valitsee analogisen signaalin. DIGITAL: Valitsee digitaalisen signaalin. AUTO: Tämä on perusasetuksena. Jos syötteenä on sekä analogisia että digitaalisia signaaleja, vastaanotin valitsee automaattisesti digitaalisena. Jos syötteenä on vain analoginen signaali, vastaanotin valitsee analogisen. 3 Syötteen/Ohjaustoiminnon valintanapit: Käytä näitä vastaanottimen/kaukosäätimen asetukseen siihen syötteeseen joka lukee napissa. FM/AM-nappi asettaa vastaanottimen viritintoimintoon, jos se oli toisessa toiminnossa, ja vuorottelee FMja AM-taajuuksia jos vastaanotin oli jo viritintoiminnossa. 4 Kuuntelutoiminnon napit: AUTO-nappi: Käytä tätä nappia valitaksesi syötesignaalin suoraa dekoodausta ilman lisäeffektejä. Vastaanotin tunnistaa automaattisesti minkälaisia signaaleja syötetään (stereo, monikanava, jne.) ja toistaa niitä sen mukaisesti. SURROUND -nappi (katso sivu 34): Käytä tätä nappia valitaksesi yhden niistä surroundkuuntelutoiminnoista, joilla vastaanotin on varustettu. ADVANCED -nappi (katso sivu 34): Käytä tätä nappia valitaksesi yhden niistä edistyneistä kuuntelutoiminnoista, joilla vastaanotin on varustettu. SOUND MODE -nappi (katso sivu 35): Käytä tätä nappia valitaksesi yhden niistä äänitoiminnoista, joilla vastaanotin on varustettu. 5 Järjestelmän asetusnapit: SETUP -nappi (katso sivu 27): Käytä tätä nappia käynnistääksesi vastaanottimen asetusprosessia, joka säätää asetuksia järjestelmäsi mukaisesti. TEST TONE -nappi (katso sivu 32): Käytä TEST TONE:in (testisävelen) käynnistämiseen kanavien äänenvoimakkuustasoa säädettäessä. CH SELECT -nappi (katso sivu 32, huomautus): Käytä kaiuttimen valitsemiseen kanavien äänenvoimakkuustasoa säädettäessä. RECEIVER SOURCE SIGNAL SELECT = SLEEP FRONT DIMMER DVD TV / SAT ~! DVR/ VCR FM / AM SURROUND ADVANCED SOUND MODE AUTO ROOM SETUP TEST TONE CH_SELECT SETUP ENTER MUTE MASTER VOLUME TOP MENU DISPLAY TUNE T. EDIT # P ST ST MENU ENTER AUDIO SUBTITLE TUNE 8 P EXIT EON RF ATT GUIDE A $ % ^ 10 SEARCH B CLASS C MPX D D.ACCESS E ENTER 9 TV CONTROL 0 CHANNEL INPUT SELECT CHANNEL VOLUME & RECEIVER 22 Fi Näytöt ja ohjaukset ROOM SETUP -nappi (katso sivu 26): Käytä tätä nappia asettaaksesi kaiutinten etäisyyttä yleisestä kuunteluasemastasi.

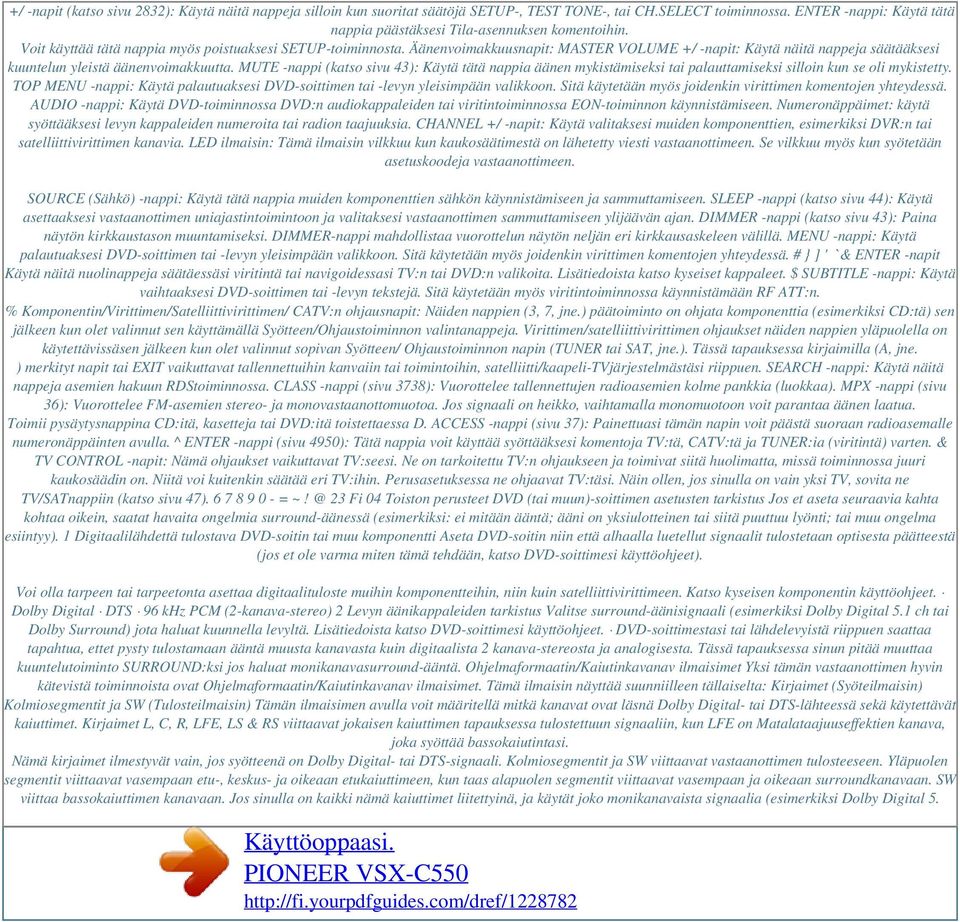

10 Powered by TCPDF ( +/ -napit (katso sivu 2832): Käytä näitä nappeja silloin kun suoritat säätöjä SETUP-, TEST TONE-, tai CH.SELECT toiminnossa. ENTER -nappi: Käytä tätä nappia päästäksesi Tila-asennuksen komentoihin. Voit käyttää tätä nappia myös poistuaksesi SETUP-toiminnosta. Äänenvoimakkuusnapit: MASTER VOLUME +/ -napit: Käytä näitä nappeja säätääksesi kuuntelun yleistä äänenvoimakkuutta. MUTE -nappi (katso sivu 43): Käytä tätä nappia äänen mykistämiseksi tai palauttamiseksi silloin kun se oli mykistetty. TOP MENU -nappi: Käytä palautuaksesi DVD-soittimen tai -levyn yleisimpään valikkoon. Sitä käytetään myös joidenkin virittimen komentojen yhteydessä. AUDIO -nappi: Käytä DVD-toiminnossa DVD:n audiokappaleiden tai viritintoiminnossa EON-toiminnon käynnistämiseen. Numeronäppäimet: käytä syöttääksesi levyn kappaleiden numeroita tai radion taajuuksia. CHANNEL +/ -napit: Käytä valitaksesi muiden komponenttien, esimerkiksi DVR:n tai satelliittivirittimen kanavia. LED ilmaisin: Tämä ilmaisin vilkkuu kun kaukosäätimestä on lähetetty viesti vastaanottimeen. Se vilkkuu myös kun syötetään asetuskoodeja vastaanottimeen. SOURCE (Sähkö) -nappi: Käytä tätä nappia muiden komponenttien sähkön käynnistämiseen ja sammuttamiseen. SLEEP -nappi (katso sivu 44): Käytä asettaaksesi vastaanottimen uniajastintoimintoon ja valitaksesi vastaanottimen sammuttamiseen ylijäävän ajan. DIMMER -nappi (katso sivu 43): Paina näytön kirkkaustason muuntamiseksi. DIMMER-nappi mahdollistaa vuorottelun näytön neljän eri kirkkausaskeleen välillä. MENU -nappi: Käytä palautuaksesi DVD-soittimen tai -levyn yleisimpään valikkoon. Sitä käytetään myös joidenkin virittimen komentojen yhteydessä. # } ] ' ` & ENTER -napit Käytä näitä nuolinappeja säätäessäsi viritintä tai navigoidessasi TV:n tai DVD:n valikoita. Lisätiedoista katso kyseiset kappaleet. $ SUBTITLE -nappi: Käytä vaihtaaksesi DVD-soittimen tai -levyn tekstejä. Sitä käytetään myös viritintoiminnossa käynnistämään RF ATT:n. % Komponentin/Virittimen/Satelliittivirittimen/ CATV:n ohjausnapit: Näiden nappien (3, 7, jne.) päätoiminto on ohjata komponenttia (esimerkiksi CD:tä) sen jälkeen kun olet valinnut sen käyttämällä Syötteen/Ohjaustoiminnon valintanappeja. Virittimen/satelliittivirittimen ohjaukset näiden nappien yläpuolella on käytettävissäsen jälkeen kun olet valinnut sopivan Syötteen/ Ohjaustoiminnon napin (TUNER tai SAT, jne.). Tässä tapauksessa kirjaimilla (A, jne. ) merkityt napit tai EXIT vaikuttavat tallennettuihin kanvaiin tai toimintoihin, satelliitti/kaapeli-tvjärjestelmästäsi riippuen. SEARCH -nappi: Käytä näitä nappeja asemien hakuun RDStoiminnossa. CLASS -nappi (sivu 3738): Vuorottelee tallennettujen radioasemien kolme pankkia (luokkaa). MPX -nappi (sivu 36): Vuorottelee FM-asemien stereo- ja monovastaanottomuotoa. Jos signaali on heikko, vaihtamalla monomuotoon voit parantaa äänen laatua. Toimii pysäytysnappina CD:itä, kasetteja tai DVD:itä toistettaessa D. ACCESS -nappi (sivu 37): Painettuasi tämän napin voit päästä suoraan radioasemalle numeronäppäinten avulla. ^ ENTER -nappi (sivu 4950): Tätä nappia voit käyttää syöttääksesi komentoja TV:tä, CATV:tä ja TUNER:ia (viritintä) varten. & TV CONTROL -napit: Nämä ohjaukset vaikuttavat TV:seesi. Ne on tarkoitettu TV:n ohjaukseen ja toimivat siitä huolimatta, missä toiminnossa juuri kaukosäädin on. Niitä voi kuitenkin säätää eri TV:ihin. Perusasetuksessa ne ohjaavat TV:täsi. Näin ollen, jos sinulla on vain yksi TV, sovita ne TV/SATnappiin (katso sivu 47) = 23 Fi 04 Toiston perusteet DVD (tai muun)-soittimen asetusten tarkistus Jos et aseta seuraavia kahta kohtaa oikein, saatat havaita ongelmia surround-äänessä (esimerkiksi: ei mitään ääntä; ääni on yksiulotteinen tai siitä puuttuu lyönti; tai muu ongelma esiintyy). 1 Digitaalilähdettä tulostava DVD-soitin tai muu komponentti Aseta DVD-soitin niin että alhaalla luetellut signaalit tulostetaan optisesta päätteestä (jos et ole varma miten tämä tehdään, katso DVD-soittimesi käyttöohjeet). Voi olla tarpeen tai tarpeetonta asettaa digitaalituloste muihin komponentteihin, niin kuin satelliittivirittimeen. Katso kyseisen komponentin käyttöohjeet. Dolby Digital DTS 96 khz PCM (2-kanava-stereo) 2 Levyn äänikappaleiden tarkistus Valitse surround-äänisignaali (esimerkiksi Dolby Digital 5.1 ch tai Dolby Surround) jota haluat kuunnella levyltä. Lisätiedoista katso DVD-soittimesi käyttöohjeet. DVD-soittimestasi tai lähdelevyistä riippuen saattaa tapahtua, ettet pysty tulostamaan ääntä muusta kanavasta kuin digitaalista 2 kanava-stereosta ja analogisesta. Tässä tapauksessa sinun pitää muuttaa kuuntelutoiminto SURROUND:ksi jos haluat monikanavasurround-ääntä. Ohjelmaformaatin/Kaiutinkavanav ilmaisimet Yksi tämän vastaanottimen hyvin kätevistä toiminnoista ovat Ohjelmaformaatin/Kaiutinkavanav ilmaisimet. Tämä ilmaisin näyttää suunniilleen tällaiselta: Kirjaimet (Syöteilmaisin) Kolmiosegmentit ja SW (Tulosteilmaisin) Tämän ilmaisimen avulla voit määritellä mitkä kanavat ovat läsnä Dolby Digital- tai DTS-lähteessä sekä käytettävät kaiuttimet. Kirjaimet L, C, R, LFE, LS & RS viittaavat jokaisen kaiuttimen tapauksessa tulostettuun signaaliin, kun LFE on Matalataajuuseffektien kanava, joka syöttää bassokaiutintasi. Nämä kirjaimet ilmestyvät vain, jos syötteenä on Dolby Digital- tai DTS-signaali. Kolmiosegmentit ja SW viittaavat vastaanottimen tulosteeseen. Yläpuolen segmentit viittaavat vasempaan etu-, keskus- ja oikeaan etukaiuttimeen, kun taas alapuolen segmentit viittaavat vasempaan ja oikeaan surroundkanavaan. SW viittaa bassokaiuttimen kanavaan. Jos sinulla on kaikki nämä kaiuttimet liitettyinä, ja käytät joko monikanavaista signaalia (esimerkiksi Dolby Digital 5.
