1 BA-330 SUOMENKIELINEN KÄYTTÖOHJE RSC-0889 Onnea uuden soittimen omistajalle Olitpa sitten vasta-alkaja tai jo pidemmälle soittoharrastuksessasi edennyt, on uusi instrumentti aina iloinen asia. Olemme tehneet tämän pikaoppaan, jotta pääsisit nopeasti ja helposti alkuun. Roland on valmistanut soittimia kymmeniä vuosia ja onkin tänä päivänä yksi johtavista elektronisten soitinten valmistajista. Riippumatta siitä, onko soittimesi kosketinsoitin, piano, kitara, rummut tai basso, löytyy Rolandilta oikea soitin Sinulle. Myös studiolaitteet kuuluvat arsenaaliimme. Kotisivuiltamme www. roland.fi löydät lisää tietoa valikoimastamme sekä tietoa mm. musiikkiohjelmista. Jos olet avun tarpeessa, voit lähettää sähköpostia tai soittaa Rolandin tuotetukeen. Puhelinnumeromme on (klo 14-16), sähköpostiosoite on roland.fi. Nautinnollisia soittohetkiä! Roland Scandinavia as

2 Laitteen turvallinen käyttö Lue käyttöohjeet ennen laitteen käyttöä. Älä avaa (tai modifioi millään tavalla) laitetta tai sen virtalähdettä. Älä yritä itse korjata laitetta. Ota yhteyttä Roland- jälleenmyyjääsi tai lähimpään Roland-huoltoon ongelmien ilmetessä. Älä käytä tai säilytä laitetta ääriolosuhteissa (suora auringonvalo, pakkanen...). Käytä vain laitteen mukana toimitettua tai samanlaista virtalähdettä. Tällä laitteella, joko yksin tai vahvistimen kanssa, saadaan aikaan sellainen äänenvoimakkuus, joka voi pysyvästi vahingoittaa kuuloa. Älä käytä laitetta pitkään korkeilla äänenvoimakkuuksilla. Älä pudota laitetta. Irroita virtalähteen johto laitteesta tarttuen pistokkeeseen, ei johtoon. Älä käsittele laitetta tai sen virtalähdettä, jos olet märkä. Virtalähde Älä käytä soitinta samassa sähköryhmässä hurinaa tuottavien laitteiden kanssa (kuten sähkömoottori tai erilaiset valaistuslaitteet). Muuntaja kuumenee pitkäaikaisen käytön aikana. Tämä on täysin normaalia. Ennenkuin kytket laitteita, sammuta niistä virta. Näin varmistut, etteivät kaiuttimet ja muut laitteet vahingoitu. Laitteen sijoittelu Tätä laitetta tulisi käyttää ainoastaan Rolandin suosittelemaan räkkiin tai telineeseen asennettuna. Räkin / telineen tulee olla vaakasuorassa ja tukevalla alustalla, jottei laite pääse vääntymään, kaatumaan tai putoamaan. Jos joudut asettamaan laitteen muualle kuin sopivaan telineeseen, varmista, että alusta on tukeva ja suora. Käyttö lähellä vahvistimia (tai muita laitteita, jotka sisältävät muuntajia) saattaa aiheuttaa surinaa. Lievittääksesi tätä ongelmaa muuta laitteeen asentoa tai siirrä se kauemmas häiriön aiheuttajista. Häiriöitä saattaa esiintyä radio- ja televisiovastaanottimien läheisyydessä. Älä käytä laitetta vastaanottimien lähellä. Älä käytä laitetta märissä paikoissa. Ylläpito Säännölliseen puhdistukseen voit käyttää pehmeää, kuivaa tai hiukan kostutettua liinaa. Pinttyneen lian poistamiseen käytä mietoa, hankausaineetonta pesuainetta. Muista sen jälkeen pyyhkiä laite pehmeällä kuivalla liinalla. Älä koskaan käytä tärpättiä, tinneriä, alkoholia tai minkäänlaisia liuottimia välttääksesi mahdollisen laitteen haalistumisen tai syöpymisen. Korjaukset ja data Huomioi lähettäessäsi laittetta korjattavaksi, että kaikki soittimen muistissa oleva data saattaa hävitä. Tärkeä data pitäisi aina tallentaa esim. ulkoiselle sekvensserille. Kun laitteen varmuusparisto alkaa olla loppu, näyttöön tulee viesti Backup Battery Low!. Ota silloin pikaisesti yhteyttä jälleenmyyjääsi tai Roland- huoltoon paristonvaihtoa varten, niin et menetä dataa. 2 BA-330 QUICKGUIDE

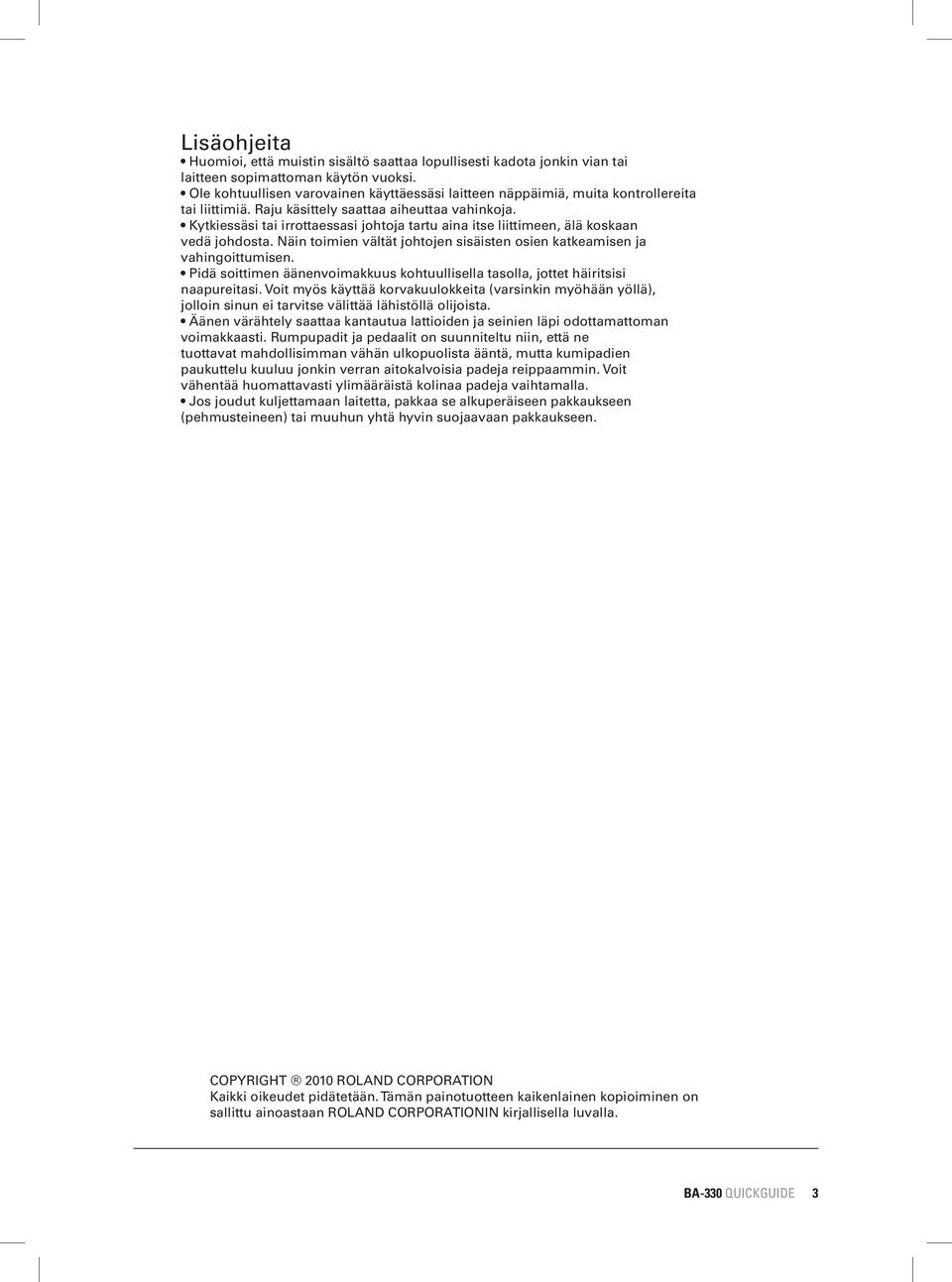

3 Lisäohjeita Huomioi, että muistin sisältö saattaa lopullisesti kadota jonkin vian tai laitteen sopimattoman käytön vuoksi. Ole kohtuullisen varovainen käyttäessäsi laitteen näppäimiä, muita kontrollereita tai liittimiä. Raju käsittely saattaa aiheuttaa vahinkoja. Kytkiessäsi tai irrottaessasi johtoja tartu aina itse liittimeen, älä koskaan vedä johdosta. Näin toimien vältät johtojen sisäisten osien katkeamisen ja vahingoittumisen. Pidä soittimen äänenvoimakkuus kohtuullisella tasolla, jottet häiritsisi naapureitasi. Voit myös käyttää korvakuulokkeita (varsinkin myöhään yöllä), jolloin sinun ei tarvitse välittää lähistöllä olijoista. Äänen värähtely saattaa kantautua lattioiden ja seinien läpi odottamattoman voimakkaasti. Rumpupadit ja pedaalit on suunniteltu niin, että ne tuottavat mahdollisimman vähän ulkopuolista ääntä, mutta kumipadien paukuttelu kuuluu jonkin verran aitokalvoisia padeja reippaammin. Voit vähentää huomattavasti ylimääräistä kolinaa padeja vaihtamalla. Jos joudut kuljettamaan laitetta, pakkaa se alkuperäiseen pakkaukseen (pehmusteineen) tai muuhun yhtä hyvin suojaavaan pakkaukseen. COPYRIGHT 2010 ROLAND CORPORATION Kaikki oikeudet pidätetään. Tämän painotuotteen kaikenlainen kopioiminen on sallittu ainoastaan ROLAND CORPORATIONIN kirjallisella luvalla. BA-330 QUICKGUIDE 3

4 SISÄLTÖ Laitteen turvallinen käyttö... 2 Ennen virran kytkemistä... 6 Kun käytät paristoja... 6 Kun käytät virtalähdettä... 8 Esimerkkikytkentöjä... 9 Liitinpaneeli Käyttöpaneeli...14 Käteviä toimintoja...14 Kierronesto...14 Toisen vahvistimen liittäminen tehon kasvattamiseksi...14 Kaiutintelineen käyttö BA-330:n oma kulmarauta Kaiutinteline (erikseen myytävä ST-A95) BA-330 QUICKGUIDE

5 BA-330 QUICKGUIDE 5

6 ENNEN VIRRAN KYTKEMISTÄ Kun käytät paristoja Paristojen laittaminen 1. Löysää nämä kaksi ruuvia. 2. Irrota paristopesän kansi Laita paristot sisään huomioiden oikea suunta (+/-)- Paristopesän poistaminen Vaikka on mahdollista vaihtaa paristot poistamatta paristopesää, niiden vaihtaminen on helpompaa, kun pesä on ulkona. 1. Löysää nämä kaksi ruuvia. 2. Irrota paristopesä. 6 BA-330 QUICKGUIDE

7 *Suosittelemme, että pidät paristoja sisällä, vaikka käytät vahvistinta ulkoisen virtalähteen kanssa. Näin voit jatkaa soittamista, vaikka virtalähde vahingossa irtoaisi liittimestään. *Ehkäise vahingon syntyminen vahvistimelle tai sen kaiuttimille pitämällä virrat pois päältä, kun vaihdat paristoja tai teet muita liitäntöjä. *Varmista, että mikään metallikappale ei kosketa paristopesän liittimiä. Tämä voi aiheuttaa oikosulun paristoihin, jolloin on ylikuumenemisen tai syttymisen riski. Paristoista Paristot, joita voi käyttää BA-330 käyttää kahdeksaa AA alkaali- tai ladattavia nikkeliparistoja. *Nikkeliakkuja ei voi ladata BA-330:ssa, vaan erikseen myytävillä latureilla. *Huomioi, että nikkeliakkujen käyttöaika lyhenee pikkuhiljaa, kun niitä ladataan. Paristojen arvioitu kesto *Alkaali MAX-tilassa 8 tuntia ECO-tilassa 12 tuntia *Ladattava MAX-tilassa 10 tuntia ECO-tilassa 15 tuntia BA-330 QUICKGUIDE 7

8 Kun käytät virtalähdettä Virtalähteen kytkeminen *Käytä ainoastaan mukana tullutta virtalähdettä. 1. Varmista, että POWER-virtakytkin on pois päältä (OFF-asennossa). 2. Liitä mukana tullut virtajohto virtalähteeseen. 3. Liitä virtalähde vahvistimen DC IN liittimeen. Paina, kunnes liitin napsahtaa paikoilleen. 4. Liitä virtajohto pistorasiaan. 8 BA-330 QUICKGUIDE

9 ESIMERKKIKYTKENTÖJÄ Äänimoduli Rumpukone Mikrofoni Soitin (elektroakustinen kitara yms.) Soitin (elektroakustinen kitara yms.) Kosketinsoitin PCS-33 PCS-31 tai Pun Valk R L Pun Valk CD-soitin Kannettava mp3-soitin FS-5U FS-5L FS-6 Efekti päälle/ pois Mykistys päälle/pois Efekti päälle/pois Jalkakytkimet Mykistys päälle/pois Mikseri Aseta FS-5 kytkimen polaritetti alla olevan kuvan mukaisesti. STEREO LINK OUT STEREO LINK IN Kun käytät FS-6 kytkintä aseta polariteetti ja MODE-kytkimet seuraavasti. B A Toinen BA-330 BA-330 QUICKGUIDE 9

10 KÄYTTÖPANEELI Vain kanavat 1 ja 2 (mono) MIC/INSTRUMENT-valitsin Aseta valitsin sen mukaan, onko kytkettynä mikrofoni vai instrumentti. Mikrofoni: MIC-asento Instrumentti: INSTRUMENT-asento CH3/CH4, CH5/CH6 (stereo) Liitä tähän seuraavanlaisia instrumentteja: *Kosketinsoitin *Linjatasoinen soitin *Kitara *CD-soitin *Kannettava audiosoitin, mp3- soitin Kanavat CH1, CH2, CH3/CH4, CH5/CH6 TONE-nuppi Tästä säädetään kuhunkin kanavaan kytketyn instrumentin äänenväri. Kääntäminen oikealle muuttaa ääntä kirkkaammaksi. EFFECT-kytkin Kun kytkin on ON-asennossa, kaiku, viive ja wide efektit vaikuttavat kanavan ääneen. VOLUME-nuppi Säädä tästä kanavan instrumentin äänenvoimakkuus. Kääntäminen oikealle nostaa voimakkuutta. *Kanavat, joihin ei ole liitetty mitään, tulisivat olla 0 -asennossa. Kokonaissäädöt EFFECT-nuppi Tästä nupista valitaan efektityyppi ja efektin määrä niille kanavilla, joiden EFFECT-kytkin on ON - asennossa. Efektin tyyppi REVERB (tilakaiku) Efekti tuottaa miellyttävän kaiunnan, joka kuulostaa konserttihallilta. DELAY (viive) Kaikuefekti, jossa soitettua ääntä kerrataan. WIDE (leveytys) Surround-tyyppinen efekti, jossa ääni kuulostaa siltä, että se tulee leveämmältä kuin kaiuttimien sijainti antaa olettaa. 10 BA-330 QUICKGUIDE

11 Vain kanavat 1 ja 2 ANTI-FEEDBACK-kytkin Akustinen kiertotaajuus vaimennetaan, kun tämä on päällä ON. Lue lisää kierronestosta sivulta 14 Kierronesto. Virtaan liittyvää CHECK/MUTE-painike Kun painike on alaspainettuna, ääntä ei tule BA-330:n kaiuttimista eikä linjaulostulosta (LINE OUT) BATTERY-paristojen merkkivalo Kun CHECK/MUTE-painike on alhaalla, paristosymbooli näyttää niissä jäljellä olevan virran määrän. *Merkistö on ainoastaan suuntaa antava. EQUALIZER (taajuuskorjain) Tästä voit säätää äänenväriä. LOW-säädin Kääntäminen oikealle (myötäpäivään) lisää tukevuutta ääneen. Täysi lataus Palaa Vilkkuu Ei pala Heikko lataus. Vaihda uudet paristot HIGH-säädin Kääntäminen oikealle (myötäpäivään) kirkastaa ääntä OUTPUT POWER-kytkin ECO -asennossa kaiuttimien äänenpaine on hieman vähäisempi, jolloin paristot kestävät pidempään. MASTER VOLUME-kokonaisvoimakkuuden säädin Säädä tästä BA-330:n omien kaiuttimien kautta soivan äänen voimakkuus. POWER-virtakytkin Kytke tästä virta laitteeseen. Merkkivalo palaa, kun virta on päällä. BA-330 QUICKGUIDE 11

12 Liitinpaneeli Kanavat 1 ja 2 (mono) MIC/INSTRUMENT-valitsin Kytke tähän: Mikrofoni tai instrumentti (kitara yms.) Alla kyseisten liittimien kytkennät. KUUMA KÄRKI KUUMA RENGAS KYLMÄ VARSI MAA Jos sekä XLR-liitin, että 6,3mm-jakki on kytkettynä, vain 6,3mm-jakki on toiminnassa. KYLMÄ MAA Aseta kannettava audiosoitin tähän lokeroon. *Lokeron mitat ovat: leveys 144mm ja syvyys 22mm. AUX IN Kytke cd-soitin tai muu taustoja soittava laite tähän. Aseta äänenvoimakkuus LEVEL-nupista. Käytössä on sekä plugi-, että rca-liittimet ja kumpaakin voi käyttää samaan aikaan. LINE OUT Stereo linkki (STEREO LINK) liittimet Näitä liittimiä käytetään, kun luot kahdesta BA-330:stä tehokkaamman stereosysteemin. Lue yksityiskohdat tarkemmin sivuilta Toisen vahvistimen liittäminen tehon kasvattamiseksi Liitä vahvistin tästä mikseriin, tallentimeen tai vastaavaan. Käytä vain liitintä L/MONO, jos vastaanottava laite on monofoninen. MASTER VOLUME-säädin ja EQUALIZER-taajuuskorjain ei vaikuta LINE OUT -ulostuloon. 12 BA-330 QUICKGUIDE

13 CH3/CH4, CH5/CH6 (stereo) Liitä tähän seuraavanlaisia instrumentteja: *Kosketinsoitin *Linjatasoinen soitin *Kitara *CD-soitin *Kannettava audiosoitin, mp3-soitin Jos liität tähän monofonisen soittimen, kytke se liittimeen L/MONO (CH4 tai CH6). DC IN -virtajohdon liitin Kytke mukana tullut virtalähde tähän. *Käytä ainoastaan mukana tullutta virtalähdettä. FOOT SW -jalkakytkin Jalkakytkimillä voit ohjata MUTE- ja EFFECTosia päälle/pois. Sopivia kytkimiä ovat Boss FS-5U (sustain-pedaali) ja FS-6. Jos käytät tavallista mono kitarakaapelia, ainoastaan MUTE-toimintoa voi kytkeä. BA-330 QUICKGUIDE 13

14 KÄTEVIÄ TOIMINTOJA Kierronesto MITÄ AKUSTINEN KIERTO (FEEDBACK) ON? Ilmiö, joka tapahtuu, kun kaiuttimien ääni osuu uudelleen mikrofoniin ja palaa alkuperäisen signaalin rinnalla takaisin vahvistettavaksi. Kun ilmiö jatkaa kertautumistaan seuraa epämiellyttävää vinkunaa. Ilmiötä edesauttaa, jos osoitat mikrofonilla kohti kaiuttimia tai äänenvoimakkuus on kovalla. Automaattinen kierronesto Voit antaa vahvistimen hakea automaattisesti todennäköisimmän kiertotaajuuden. *Tilanteen tulee olla sellainen, jossa kiertoa esiintyy. 1. Kytke ANTI-FEEDBACK päälle (ON-asentoon). Kierronesto kytkeytyy kanaville 1 ja 2. Esiintymistilanteessa suosittelemme, että kytket kierroneston päälle ennenkuin aloitat esityksen. Kierroneston asetukset nollautuvat, kun kytken virran vahvistimesta. JOS KIERRONESTO EI RIITÄ EHKÄISEMÄÄN KIERTOA: *Muuta kitaran tai mikrofonin suuntausta. *Siirrä kitara tai mikrofoni kauemmas kaiuttimista. *Laske äänenvoimakkuutta vahvistimesta. Toisen vahvistimen liittäminen tehon kasvattamiseksi Liittämällä kaksi BA-330:sta yhteen kasvatat järjestelmän tehoa. Toiminnon nimi on STEREO LINK. Voit tehdä kytkennän kahdella tavoin. *Jos hyödynnät vain toisen vahvistimen sisäänmenoja, tarvitset yhden kitarakaapelin 6,3mm plugeilla. *Jos tarvitset kummankin vahvistimen sisäänmenoja, tarvitset kaksi kitarakaapelia. 14 BA-330 QUICKGUIDE

15 Kytkentä, kun käytät vain toisen vahvistimen sisäänmenoja Kun liitännät tehdään vasemmanpuoleiseen (L) BA-330:een. Max. 6 laitetta voidaan kytkeä. CH 1 6 AUX IN L R 1. Kytke laitteet vasempaan BA-330:een. 2. Liitä kaapeli vasemman BA-330:n STEREO LINK OUT R:stä oikean STEREO LINK IN sisäänmenoon. 3. Kytke virta päälle kumpaankin BA-330:een. 4. Säädä kanavien äänentasot sopiviksi. 5. Säädä vahvistimien keskinäinen balanssi sopivaksi MASTER VOLUME säätimillä. Kun haluat käyttää oikeanpuoleisen vahvistimen (R) sisäänmenoja Toimi, kuten edellisessä ohjeessa neuvotaan, mutta kohta 2 menee toisin päin. Eli: Liitä kaapeli oikean BA-330:n STEREO LINK OUT L:stä vasemman STEREO LINK IN sisäänmenoon. CH 1 6 AUX IN L R CH 1 6 AUX IN Kun käytät kummankin BA-330:n sisäänmenoja 1. Kytke laitteet vasempaan ja oikeaan BA-330:een. 2. Liitä kaapeli vasemman BA-330:n STEREO LINK OUT R:stä oikean STEREO LINK IN sisäänmenoon. 3. Liitä kaapeli oikean BA-330:n STEREO LINK OUT L:stä vasemman STEREO LINK IN sisäänmenoon. 4. Kytke virta päälle kumpaankin BA-330:een. 5. Säädä kanavien äänentasot sopiviksi. 6. Säädä vahvistimien keskinäinen balanssi sopivaksi MASTER VOLUME säätimillä. Äänenvoimakkuden ja äänenvärin säätäminen Aseta kummankin vahvistimen voimakkuus erikseen niiden MASTER VOLUME säätimillä. Myös äänenvärin (LOW,HIGH) säädöt voi tehdä kummallekin puolelle erikseen. Normaalisti säädöt ovat samat kummallakin puolella, mutta keikkapaikan vaatiessa, hienosäätö voi olla aiheellista. BA-330 QUICKGUIDE 15

16 KAIUTINTELINEEN KÄYTTÖ BA-330:n oma kulmarauta Kun BA-330 on sijoitettu lattialle, vahvistimen asettaminen viistoon kulmaraudan avulla, helpottaa signaalin kuulemista. Kulmaraudan käyttö 1. Käännä BA-330 ympäri ja nosta kulmarauta ylös. KULMA- RAUTA 2. Aseta BA-330 tasaiselle alustalle. 16 BA-330 QUICKGUIDE

17 Kaiutinteline (erikseen myytävä ST-A95) Kautintelineen avulla saat asetettua BA-330:n aina optimaaliselle korkeudelle. Telineen säätäminen Pyydä aina joku avustamaan, kun laitat BA-330:n telineeseen tai säädät telineen korkeutta. Varo, etteivät sormesi jää vahvistimen ja telineen väliin. Lukitsintappi Yläputki Korkeudensäätönuppi Kolmijalka Kolmijalan nuppi 1. Löysää tripodin nuppi ja avaa jalusta. Kiristä sitten nuppi uudelleen. *Etäisyys jalkojen välillä pitäisi olla 98cm, kuten alla olevasta kuvasta näkyy. Jos jalusta ei ole tarpeeksi leveästi auki, voi teline olla epävakaa. Halkaisija :: väh. 112 cm Jalkojen väli: väh. 98 cm. 2. Löysää korkeudensäätönuppia ja nosta yläputkea ylöspäin. 3. Laita sitten lukitsintappi yläputken reiästä läpi. Lukitsintappi *Käytä telinettä ainoastaan, kun lukitsintappi on paikallaan. 4. Kiristä korkeudensäätönuppi. 5. Nosta BA-330 paikoilleen siten, että kaiutinteline uppoaa BA-330:n pohjassa olevaan reikään. BA-330 QUICKGUIDE 17
