Horhattulan, Katajamäen ja Johannisbergin lähiliikunta-alueen rakennussuunnitelma

Transkriptio

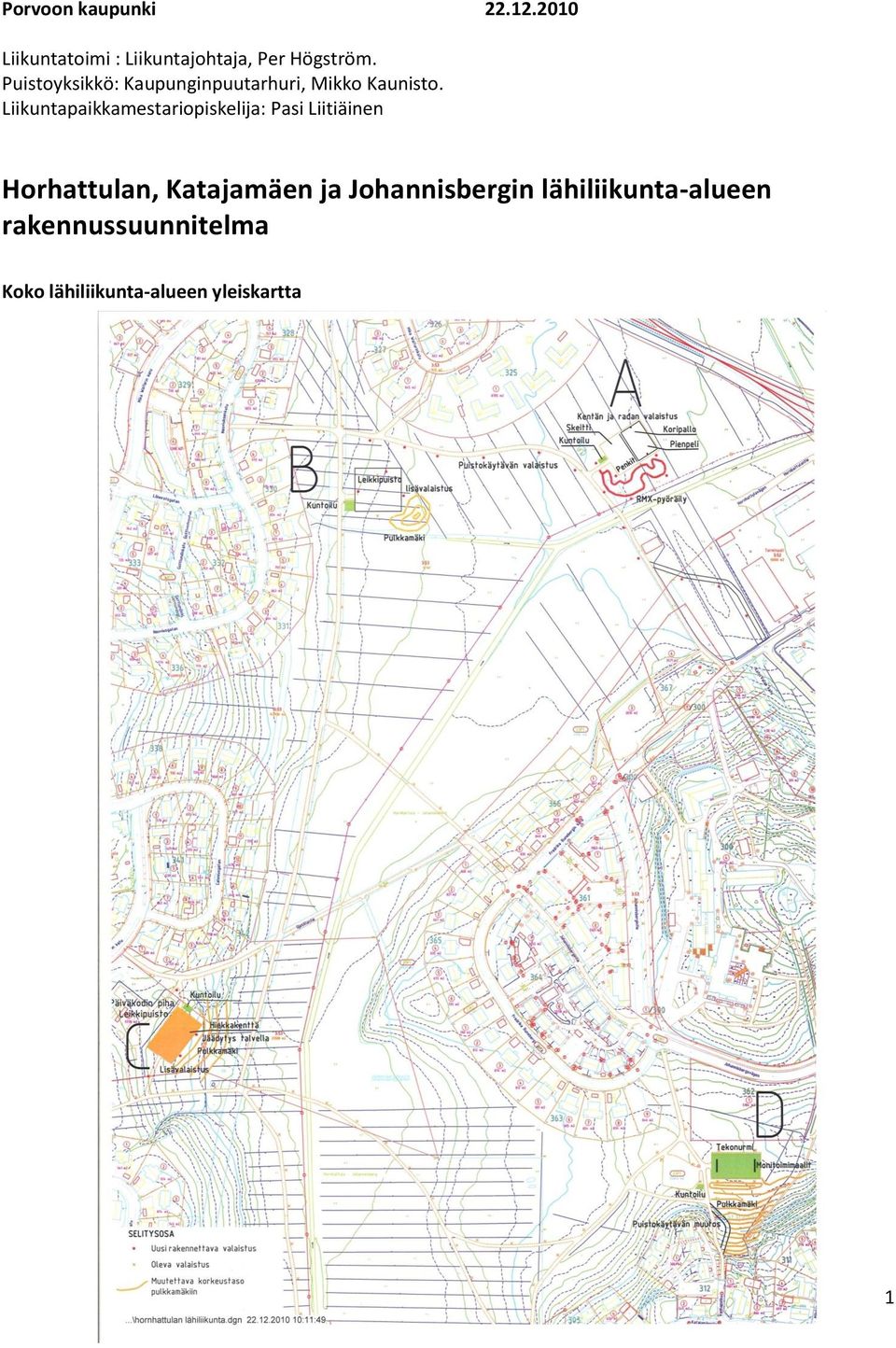

1 Porvoon kaupunki Liikuntatoimi : Liikuntajohtaja, Per Högström. Puistoyksikkö: Kaupunginpuutarhuri, Mikko Kaunisto. Liikuntapaikkamestariopiskelija: Pasi Liitiäinen Horhattulan, Katajamäen ja Johannisbergin lähiliikunta-alueen rakennussuunnitelma Koko lähiliikunta-alueen yleiskartta 1

2 Horhattulan skeittipuiston alue (A) Alueella on tällä hetkellä 30*40 metrin suuruinen kestopäällysteinen kenttä. Kentällä on skeittiramppeja. Alueen käytön tehostamiseksi ja monipuolistamiseksi alueelle rakennetaan seuraavat toiminnot: koripallokenttä jossa 2 pienpelikenttää, lisäkalusteet skeittipaikalle, ulkokuntoilupiste, BMX pyöräilyrata (crossirata). Kestopäällystekenttä jaetaan kahtia niin, että molemmista kenttäpuoliskoista syntyy 30*20 metrin kokoiset alueet. Alueen rajaamiseksi käytetään teräksestä valmistettua verkkoaitaa. Aidan korkeus 1000mm:ä. Aidat rakennetaan niin, että ne ovat 20 metriä pitkiä ja niihin tehdään kaksi maalia kummallekin sivulle. Maalin leveys 2,5 metriä ja syvyys 1,25 metriä. Keskimmäiset kaksi aitaelementtiä rakennetaan niin ikään syvennykseen. Tähän syvennykseen asennetaan kaksi penkkiä ja roskakori. Näin kentän reunoille molemmille puolille jää 5 metrin huoltoväylät. Kentän päätyihin asennetaan koripallotelineet. Telineet ovat betoniperustaiset ja tolpat teräsrakenteiset. Kentälle tehdään koripallon kenttämerkinnät tiemerkintämassalla (15*28m). Toiselle kenttäpuoliskolle tulevat skeittirampit. Skeittikentän yhteen kulmaukseen asennetaan kaksi penkkiä ja roskakori. Kenttäalue valaistaan. Johannisbergin puoleiselle sivulle kentän kulmiin pystytetään valopylväät, joissa valonheittimet niin, että ne valaisevat koko kentän, ulkokuntoilupisteen ja BMX-radan. Ulkokuntoilupiste rakennetaan kentän sisääntuloväylän varteen Hornhattulan puoleiselle levikkeelle. Ulkokuntoilupistettä varten pintamaata joudutaan kuorimaan neliön alalta ja laittamaan pohjalle suodatinkangas sekä sepelikerros. Pintamaaksi tulee kivituhka. Ulkokuntoilupisteeseen tulevat kuntoilulaite*2, penkki, ilmoitustaulu ja roskakori. 2

3 Suunnitelma: BMX-rata rakennetaan kentän Johannisbergin puoleiselle sivulle. Radasta rakennetaan sorapintainen, noin 2 metriä leveä kiemurteleva väylä. Radan kokonaispituus on noin 200 metriä. Radalle rakennetaan korkeuseroja ja mutkia (vrt. motocrosrata). Kentän ohi kulkevalle kevyenliikenteen väylälle rakennetaan valot välille Hornhattulan leikkipuisto Fredrika Runebergin katu. Kustannukset: Aitaelementit asennettuna Omni-Sica Oy /m 5000 Koripallokentän viivat 2500 Skeittikentän lisäkalusteet Rhino / Kompan Suomi Oy Koripallotelineet*2 (FRE3020) 1325 kpl Kompan Suomi Oy Teräsverkko koriin *2 (RE227) 53 kpl 3500 Vaaisinpylväätpylväät*2 Porvoon energia Valonheittimet*6 Valaistu kevyenliikenteenväylä (15 tolppaa) Roskakori*4 (antura, pylväs, roskis) 334,7 kpl Tikrut Oy 2000 Penkki*7 (FRE3040) 236 kpl Kompan Suomi Oy

4 Ulkokuntoilulaitteet GymPark 2500 Ilmoitustaulu (750*750mm) 345 Kompan Suomi Oy Ilmoitustaulun pylväät Maansiirtotyöt Suodatinkangas Sepeli Kivituhka Skeittipuiston alue yht: Lisäkuvia Hornhattulan skeittipuiston alueelta: 4

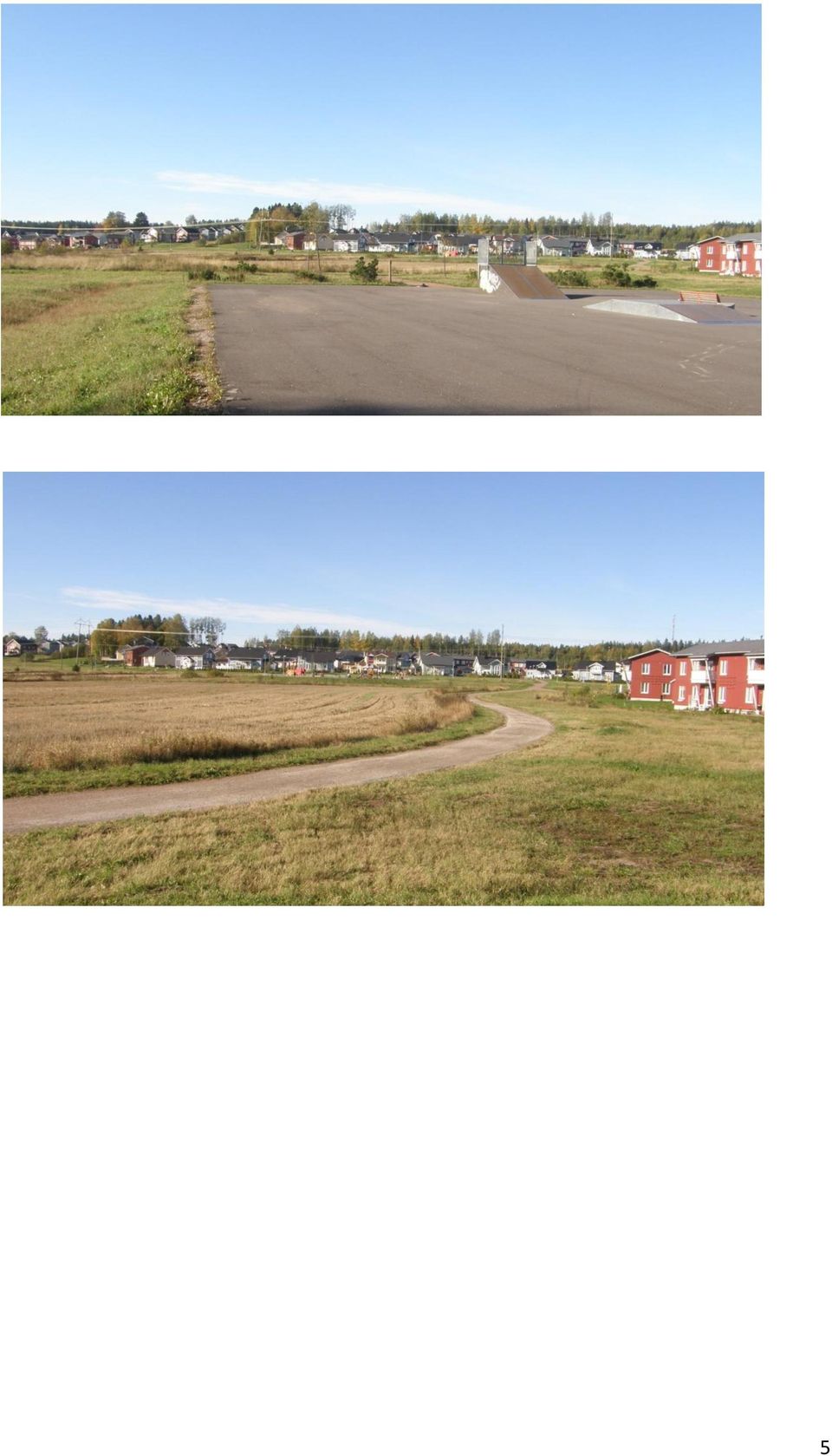

5 5

6 Horhattulan leikkipuiston alue (B) Alueella on tällä hetkellä uudehko leikkipuisto. Alueen käytön tehostamiseksi ja monipuolistamiseksi alueelle rakennetaan seuraavat toiminnot: Ulkokuntoilupiste ja pulkkamäki. Puiston takaosaan Johannisbergin puoleiseen kulmaan muotoillaan kumpare, joka toimii talvella pulkkamäkenä. Ulkokuntoilupiste rakennetaan puiston sisääntuloväylän vierelle. Ulkokuntoilupistettä varten pintamaata joudutaan kuorimaan neliön alalta ja laittamaan pohjalle suodatinkangas sekä sepelikerros. Pintamaaksi tulee kivituhka. Ulkokuntoilupisteeseen asennetaan kuntoilulaite, sekä ilmoitustaulu. Puiston valaistusta tehostetaan niin, että ulkokuntoilupiste ja pulkkamäki saadaan valaistua. 6

7 Suunnitelma: Kustannukset: Ulkokuntoilulaitteet Ilmoitustaulu (750*750mm) 345 Ilmoitustaulun pylväät 200 Valaisinpylväs*2 (1000 kpl) GymPark Kompan Suomi Oy Porvoon energia Maansiirtotyöt Suodatinkangas Sepeli Kivituhka 5000 Hornhattulan leikkipuiston alue yht:

8 Lisäkuvia Hornhattulan leikkipuiston alueesta: 8

9 Horhattulan päiväkodin alue (C) Alueella on tällä hetkellä monipuolinen päiväkodin piha-alue, jossa leikkipuisto. Pihan vieressä päiväkodin tontilla on myös hiekkakenttä, jonka koko on 25*40 metriä. Kenttä on tasattu päiväkotia rakennettaessa, ja se on kivituhkapintainen. Kentältä Katajamäen suuntaan viettää rinne, jota talvella käytetään pulkkamäkenä. Alueen käytön tehostamiseksi ja monipuolistamiseksi alueelle rakennetaan seuraavat toiminnot: Hiekkakentälle lisää pintamateriaalia / tasoitus, harjoitusmaalit talvikäyttöön, ulkokuntoilupiste, valaistus, jäädytys talvella. Hiekkakenttä jäädytetään talvella luistelukentäksi. Kentän reunalle asennetaan kaksi penkkiä ja roskakori. Kenttä jää kivituhkapintaiseksi. Kentälle hankitaan kaksi jääkiekon harjoitusmaalia teräsverkolla talvikäyttöä varten. Ulkokuntoilupiste rakennetaan kentän Jonannisbergin puoleiseen päätyyn. Ulkokuntoilupisteeseen tulee kuntoilulaite, penkki, ilmoitustaulu ja roskakori. Kenttä, ulkokuntoilupiste ja pulkkamäki valaistaan. 9

10 Suunnitelma: Kustannukset: Harjoitusmaalit (talvi) teräsverkolla 350 kpl Suomen Kenttävaruste 700 Oy Ulkokuntoilulaitteet GymPark 1300 Ilmoitustaulu (750*750mm) 345 Ilmoitustaulun pylväät 200 Kompan Suomi Oy 800 Roskakori*2 (antura, pylväs, roskis) 334,7 kpl Tikrut Oy 1000 Penkki*3 (FRE3040) 236 kpl Kompan Suomi Oy 1000 Valaisinpylväät*2 Valonheittimet*4 Porvoon energia 7000 Maansiirtotyöt Kivituhka 5000 Päiväkodin alue yht:

11 Lisäkuvia Horhattulan päiväkodin alueesta: 11

12 Johannisbergin leikkipuiston alue (D) Alueella on tällä hetkellä toimiva leikkipuisto ja valaistu hiekkapintainen kenttä, jonka koko on 20*40 metriä. Kentälle viettävää rinnettä käytetään talvella pulkkamäkenä. Alueen käytön tehostamiseksi ja monipuolistamiseksi alueelle rakennetaan seuraavat toiminnot: Kentälle monitoimimaalipäädyt, tekonurmi, ulkokuntoilupiste ja pulkkamäki. Hiekkakenttä pinnoitetaan tekonurmella (hiekka/kumi). Kentän molempiin päätyihin rakennetaan monitoimimaalipäädyt. Monitoimimaaleihin tehdään muutos niin että ne soveltuvat myös jääpeleihin. Kentän Johannisbergin puoleiselle pitkälle sivulle asennetaan kaksi penkkiä ja roskakori. Sivut jätetään auki talvikunnossapidon helpottamiseksi. Kentälle menevä väylä siirretään Katajamäen puoleiseen reunaan. Ulkokuntoilupiste rakennetaan leikkipuiston Katajamäen puoleiselle reunalle. Ulkokuntoilupistettä varten pintamaata joudutaan kuorimaan neliön alalta ja laittamaan pohjalle suodatinkangas sekä sepelikerros. Pintamaaksi tulee kivituhka. Ulkokuntoilupisteeseen asennetaan kuntoilulaite, ilmoitustaulu, penkki ja roskakori. 12

13 Katajamäen suunnasta kentälle viettävään rinteeseen rakennetaan valaistu pulkkamäki. Mäestä on raivattava vesakko ja pintamaat on kuorittava. Tästä saatavilla maamassoilla rakennetaan kentän reunaan suojavalli, joka pysäyttää / ohjaa mäenlaskijat oikealle reitille. Pulkkamäen viereisellä kevyenliikenteenväylällä ei ole talvikunnossa pitoa, koska rinne on niin jyrkkä. Kevyenliikenteenväylään voisi tehdä tarvittavat muutokset niin, että se voitaisiin pitää kunnossa myös talvisin. Kevyenliikenteenväylän muutostyöt eivät sisälly kustannuslaskelmaan. Suunnitelma 13

14 Kustannukset: Monitoimimaalipäädyt (FRE2212) 8900 kpl Kompan Suomi Oy Tekonurmi asennettuna 20*40m Jäämestarit Ulkokuntoilulaitteet GymPark 1300 Ilmoitustaulu (750*750mm) 345 Ilmoitustaulun pylväät 200 Kompan Suomi Oy 800 Penkki*3 (FRE3040) 236 kpl Kompan Suomi Oy 1000 Roskakori*2 (antura, pylväs, roskis) 334,7 kpl Tikrut Oy 1000 Valaistus Porvoo energia 3000 Maansiirtotyöt Raivaus Suodatinkangas Sepeli Kivituhka Johannisbergin leikkipuiston alue yht: Lisäkuvia Johannisbergin leikkipuiston alueesta: 14

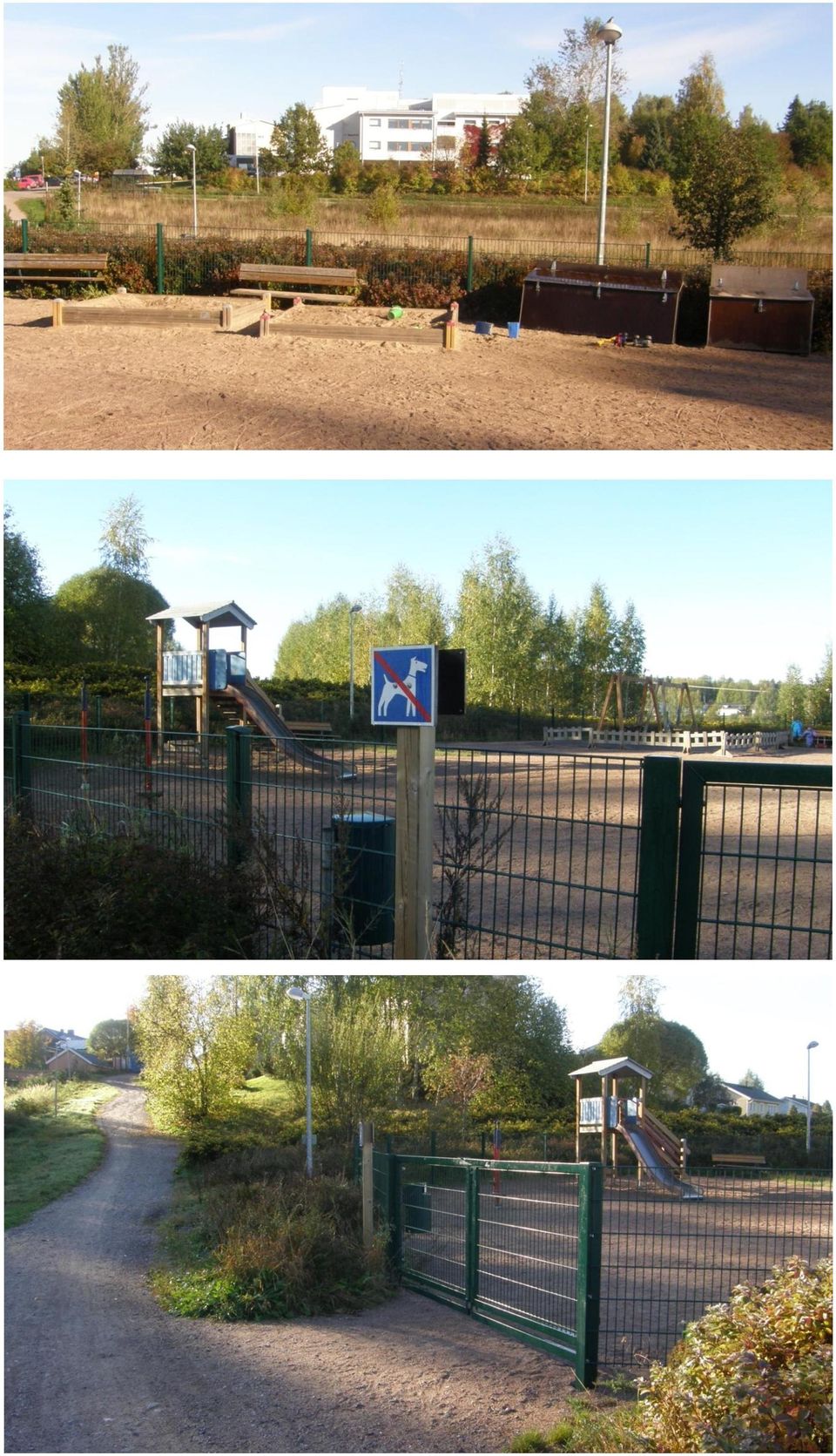

15 15

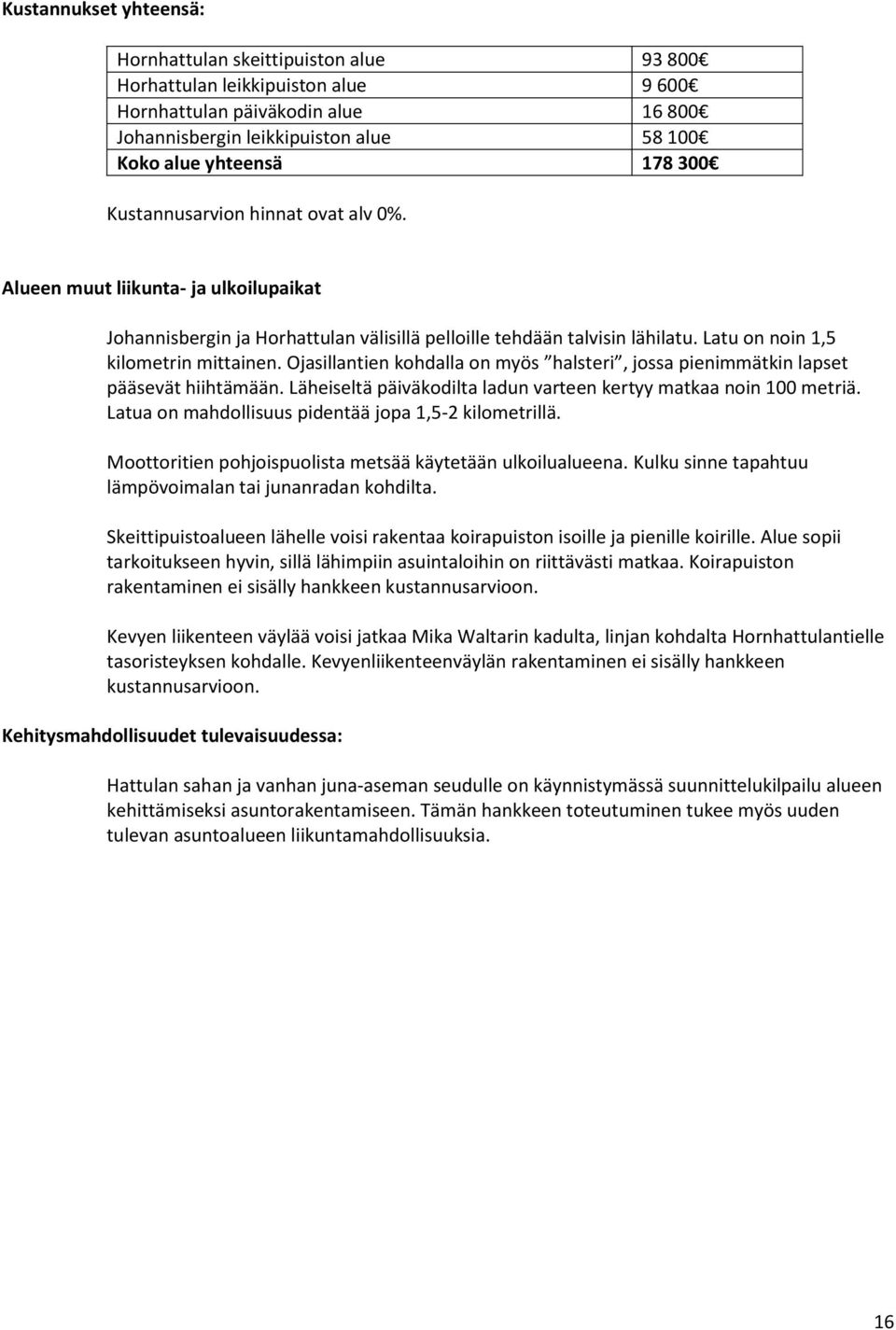

16 Kustannukset yhteensä: Hornhattulan skeittipuiston alue Horhattulan leikkipuiston alue Hornhattulan päiväkodin alue Johannisbergin leikkipuiston alue Koko alue yhteensä Kustannusarvion hinnat ovat alv 0%. Alueen muut liikunta- ja ulkoilupaikat Johannisbergin ja Horhattulan välisillä pelloille tehdään talvisin lähilatu. Latu on noin 1,5 kilometrin mittainen. Ojasillantien kohdalla on myös halsteri, jossa pienimmätkin lapset pääsevät hiihtämään. Läheiseltä päiväkodilta ladun varteen kertyy matkaa noin 100 metriä. Latua on mahdollisuus pidentää jopa 1,5-2 kilometrillä. Moottoritien pohjoispuolista metsää käytetään ulkoilualueena. Kulku sinne tapahtuu lämpövoimalan tai junanradan kohdilta. Skeittipuistoalueen lähelle voisi rakentaa koirapuiston isoille ja pienille koirille. Alue sopii tarkoitukseen hyvin, sillä lähimpiin asuintaloihin on riittävästi matkaa. Koirapuiston rakentaminen ei sisälly hankkeen kustannusarvioon. Kevyen liikenteen väylää voisi jatkaa Mika Waltarin kadulta, linjan kohdalta Hornhattulantielle tasoristeyksen kohdalle. Kevyenliikenteenväylän rakentaminen ei sisälly hankkeen kustannusarvioon. Kehitysmahdollisuudet tulevaisuudessa: Hattulan sahan ja vanhan juna-aseman seudulle on käynnistymässä suunnittelukilpailu alueen kehittämiseksi asuntorakentamiseen. Tämän hankkeen toteutuminen tukee myös uuden tulevan asuntoalueen liikuntamahdollisuuksia. 16
