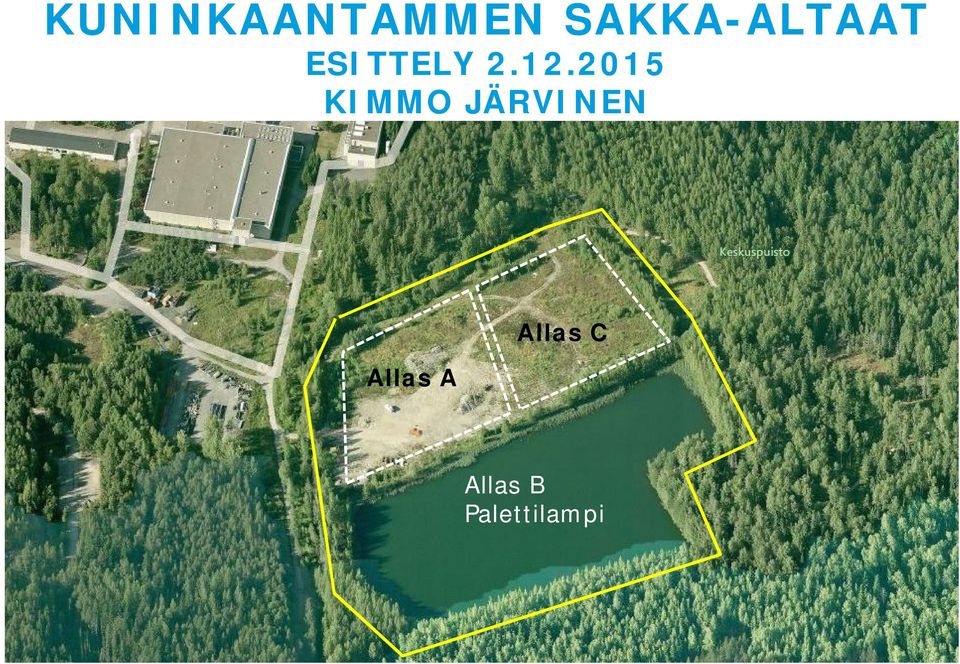

1 KUNINKAANTAMMEN SAKKA-ALTAAT ESITTELY KIMMO JÄRVINEN Allas A Allas C Allas B Palettilampi

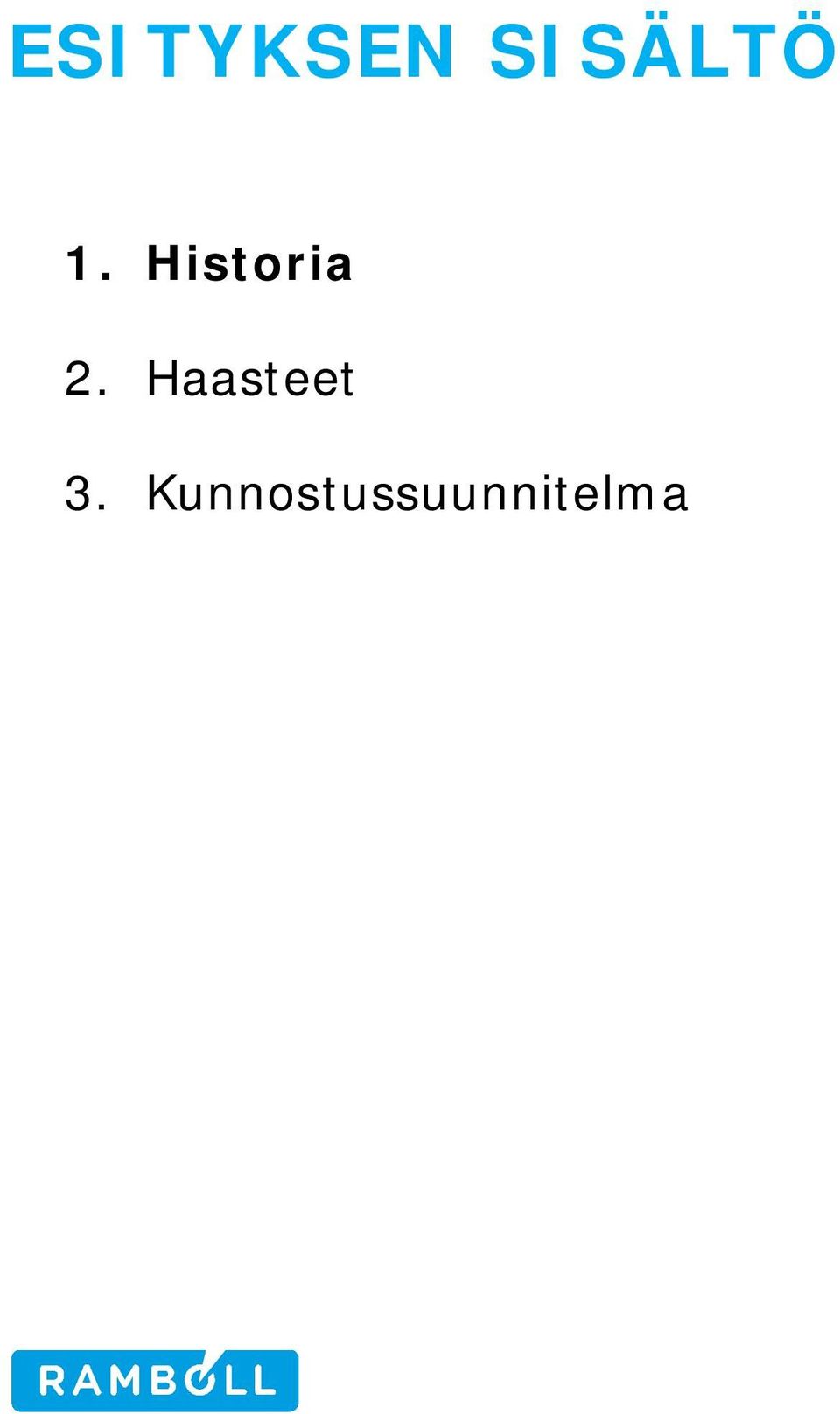

2 ESITYKSEN SISÄLTÖ 1. Historia 2. Haasteet 3. Kunnostussuunnitelma

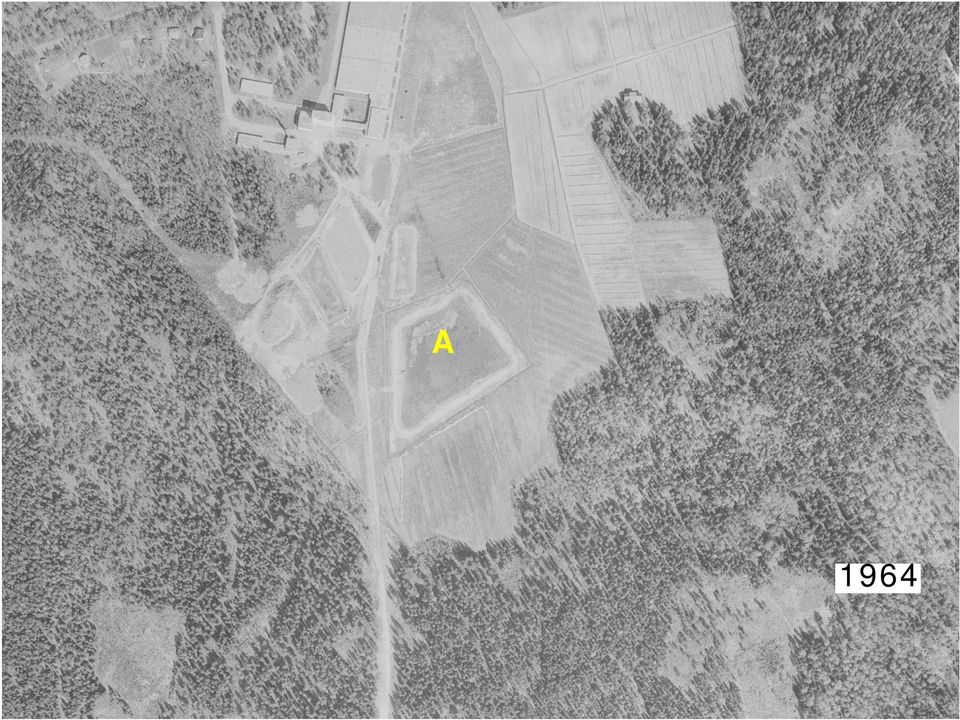

3 A 1964

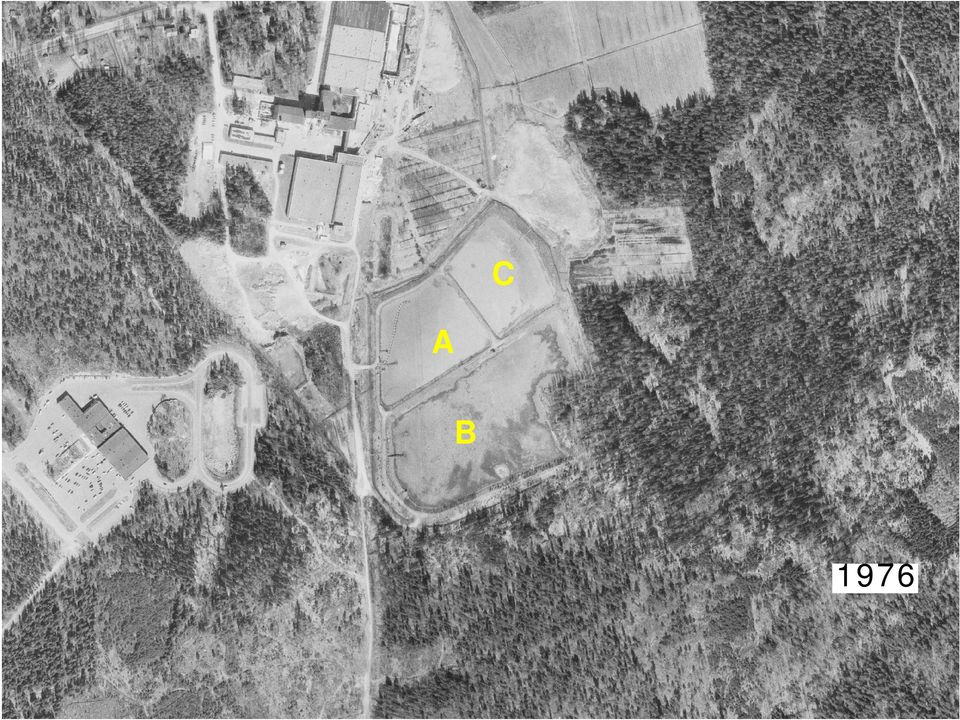

4 C A B 1976

5 C A B 1988

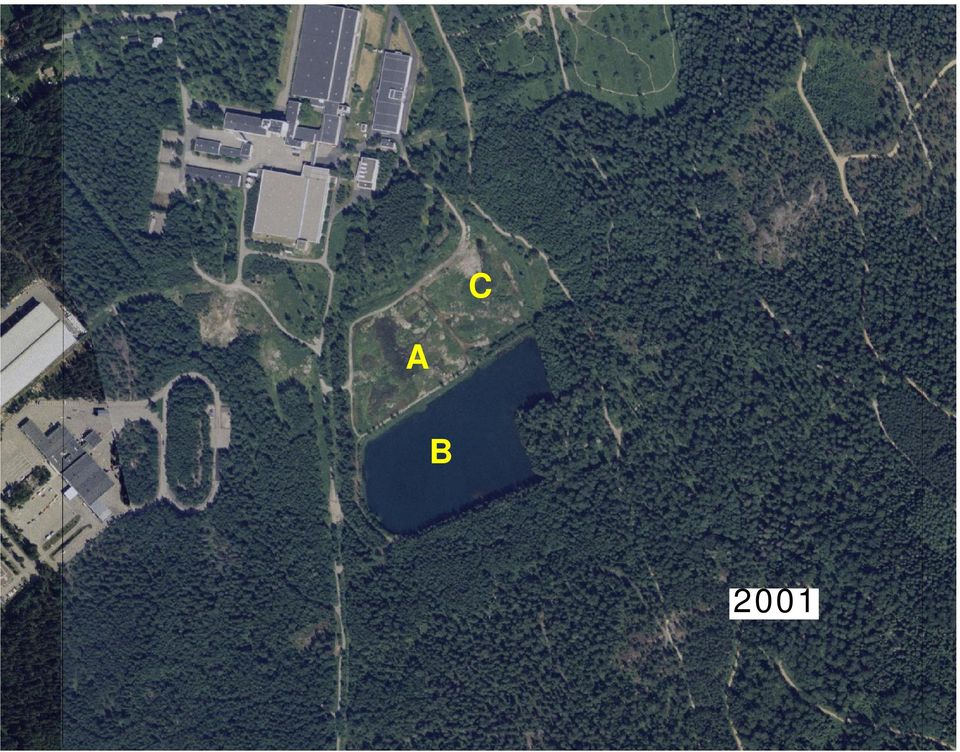

6 C A B 2001

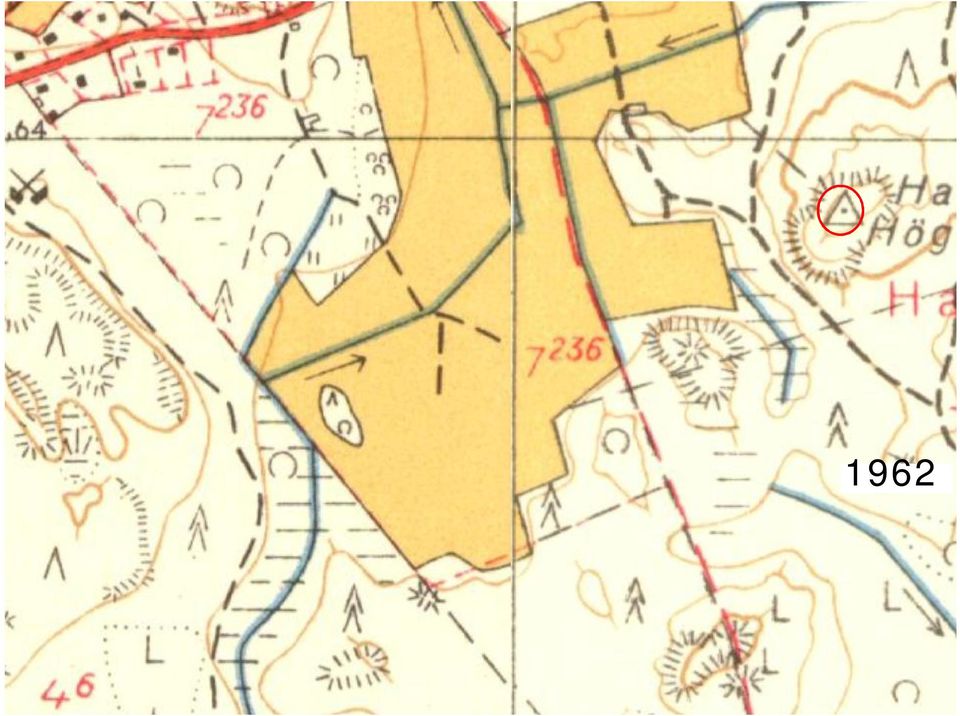

7 KUNINKAANTAMMI, SAKKA-ALTAAT 1962

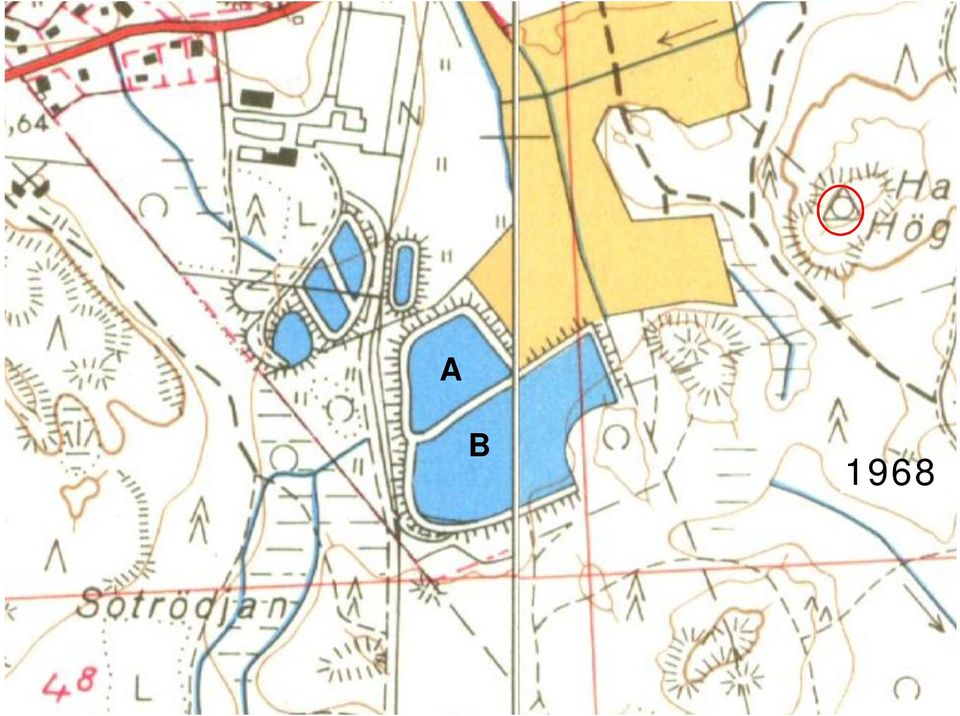

8 KUNINKAANTAMMI, SAKKA-ALTAAT A B 1968

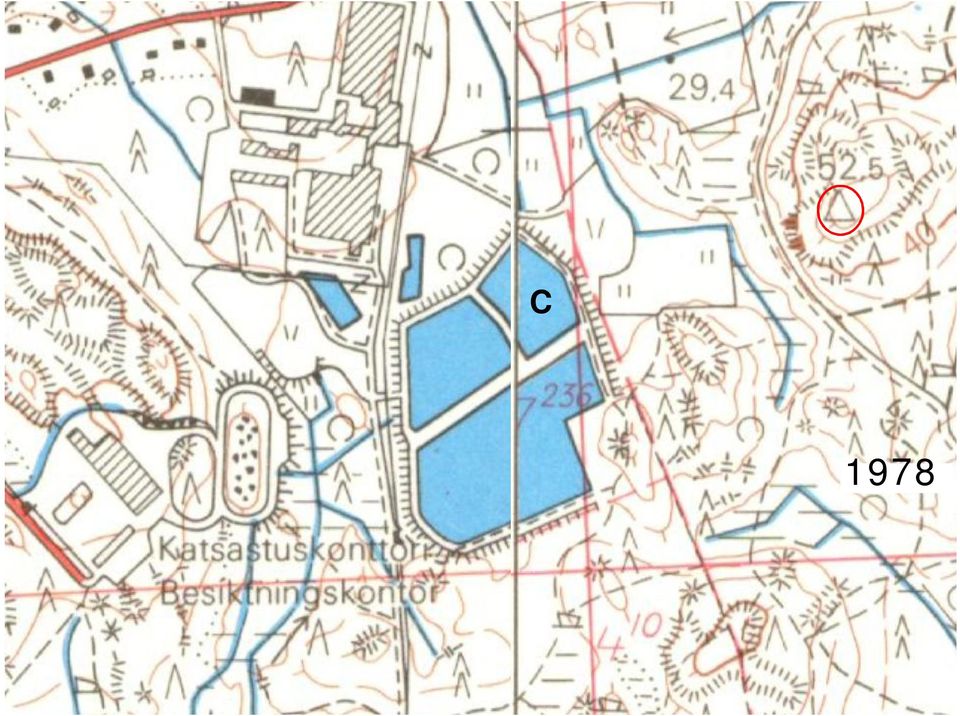

9 C 1978

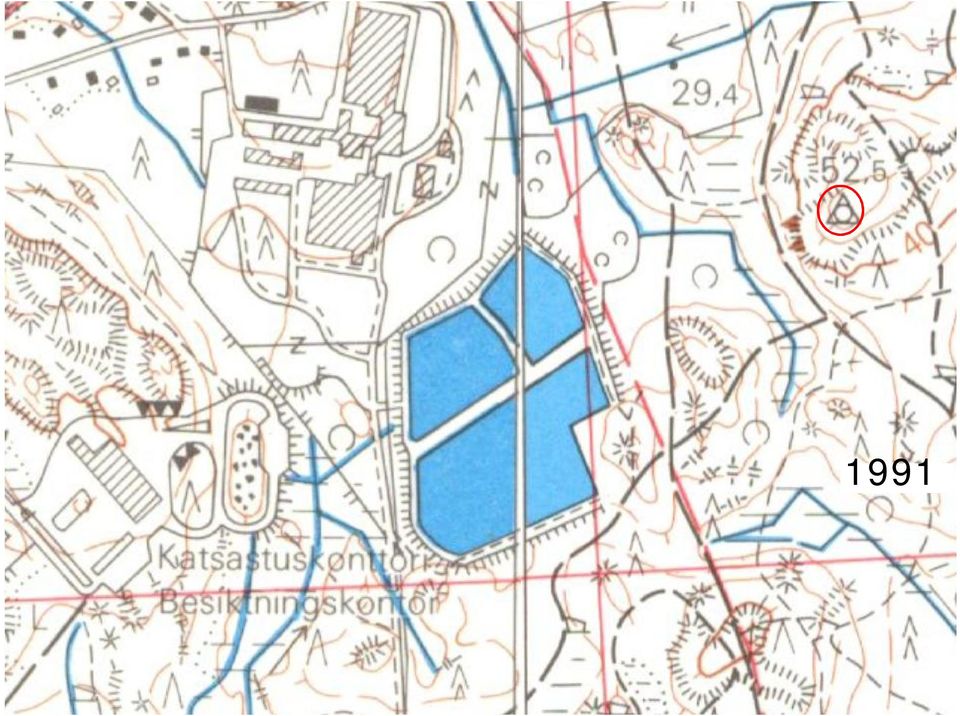

10 1991

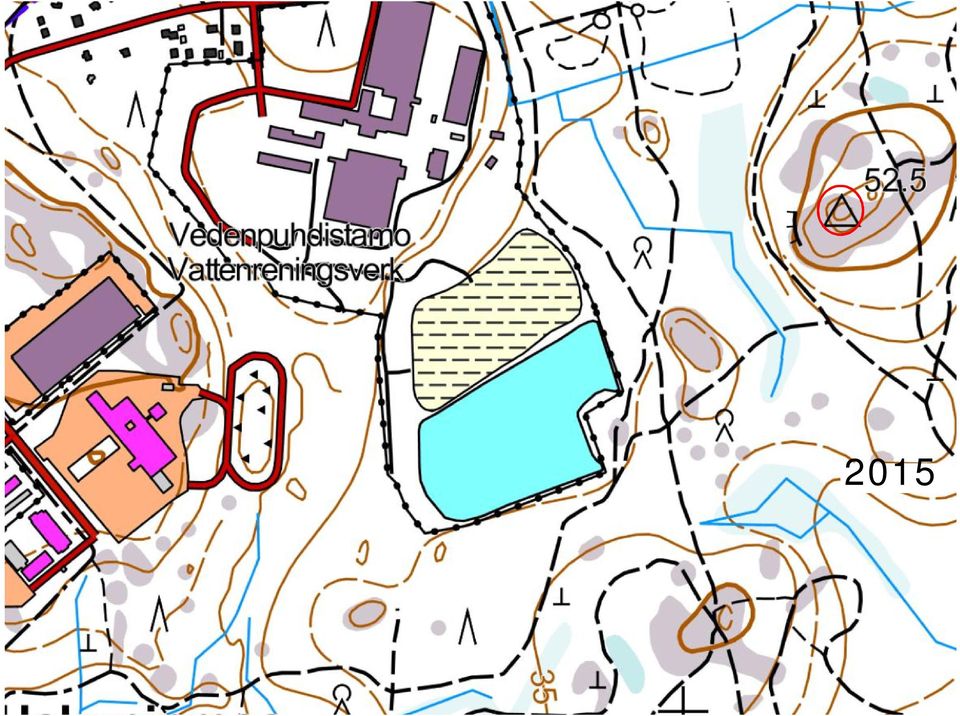

11 2015

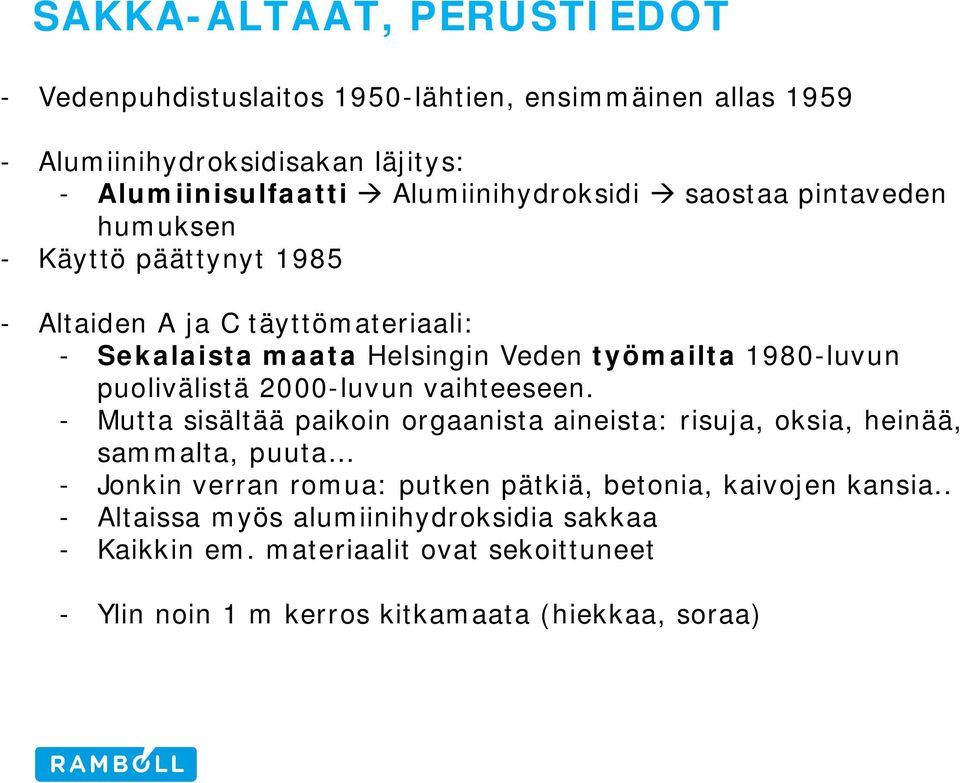

12 SAKKA-ALTAAT, PERUSTIEDOT - Vedenpuhdistuslaitos 1950-lähtien, ensimmäinen allas Alumiinihydroksidisakan läjitys: - Alumiinisulfaatti à Alumiinihydroksidi à saostaa pintaveden humuksen - Käyttö päättynyt Altaiden A ja C täyttömateriaali: - Sekalaista maata Helsingin Veden työmailta 1980-luvun puolivälistä 2000-luvun vaihteeseen. - Mutta sisältää paikoin orgaanista aineista: risuja, oksia, heinää, sammalta, puuta - Jonkin verran romua: putken pätkiä, betonia, kaivojen kansia.. - Altaissa myös alumiinihydroksidia sakkaa - Kaikkin em. materiaalit ovat sekoittuneet - Ylin noin 1 m kerros kitkamaata (hiekkaa, soraa)

13 SAKKA-ALTAAIDEN KOKO Allas Pintaala (ha) Paksuus (m) Täyttötilavuus (m 3 ) Täytön päättymisvuosi* A 1, n B (Palettilampi) 3,3 - - Ei täytetty C 1, n Välipenkat (savea) 0, Yhteensä 6, Vertaa: Eduskuntatalo n m 3 *täyttö kestänyt useitä vuosia, päättymisvuosista eri lähteissä eri tietoja

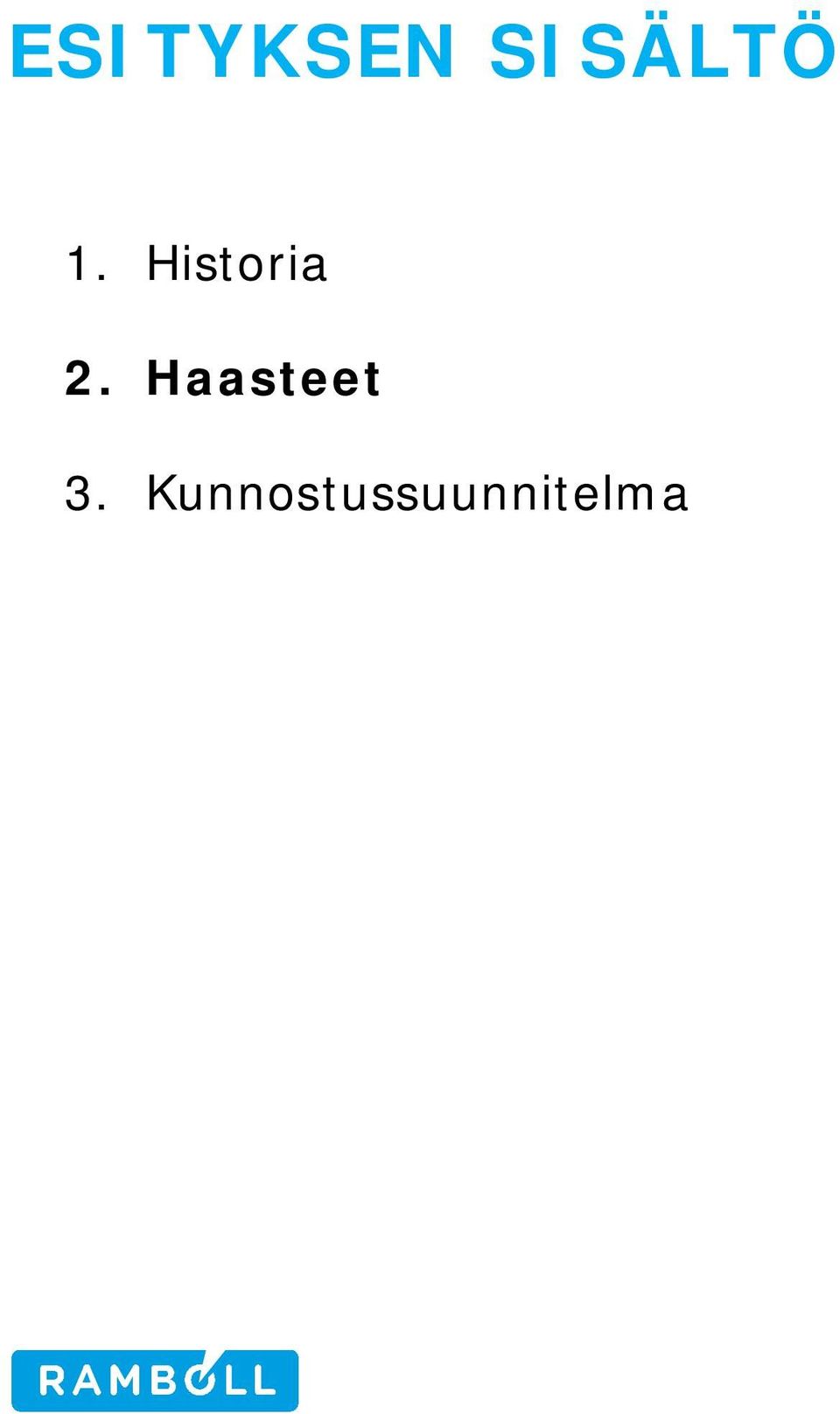

14 ESITYKSEN SISÄLTÖ 1. Historia 2. Haasteet 3. Kunnostussuunnitelma

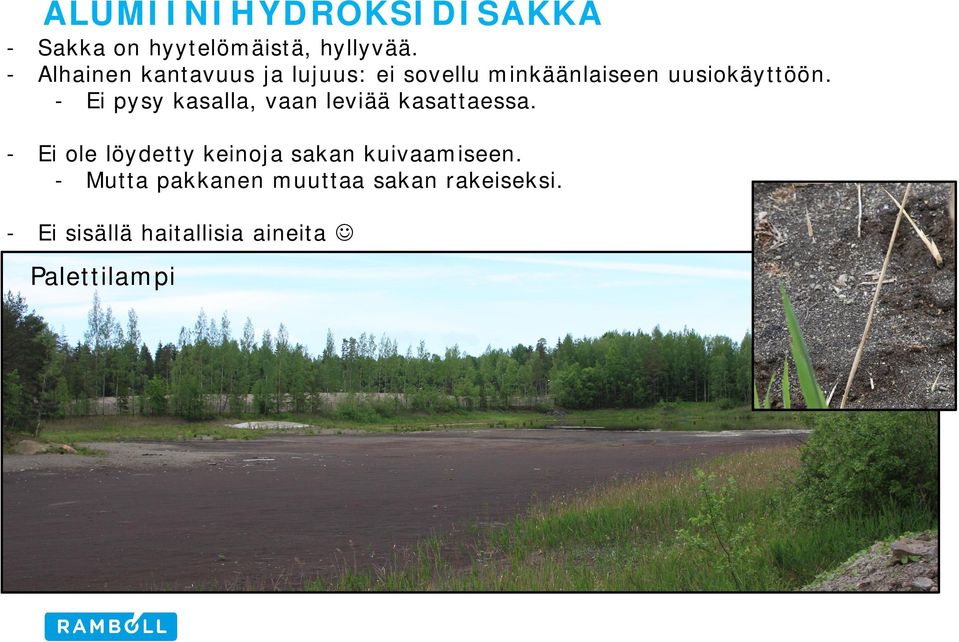

15 ALUMIINIHYDROKSIDISAKKA - Sakka on hyytelömäistä, hyllyvää. - Alhainen kantavuus ja lujuus: ei sovellu minkäänlaiseen uusiokäyttöön. - Ei pysy kasalla, vaan leviää kasattaessa. - Ei ole löydetty keinoja sakan kuivaamiseen. - Mutta pakkanen muuttaa sakan rakeiseksi. - Ei sisällä haitallisia aineita J Palettilampi

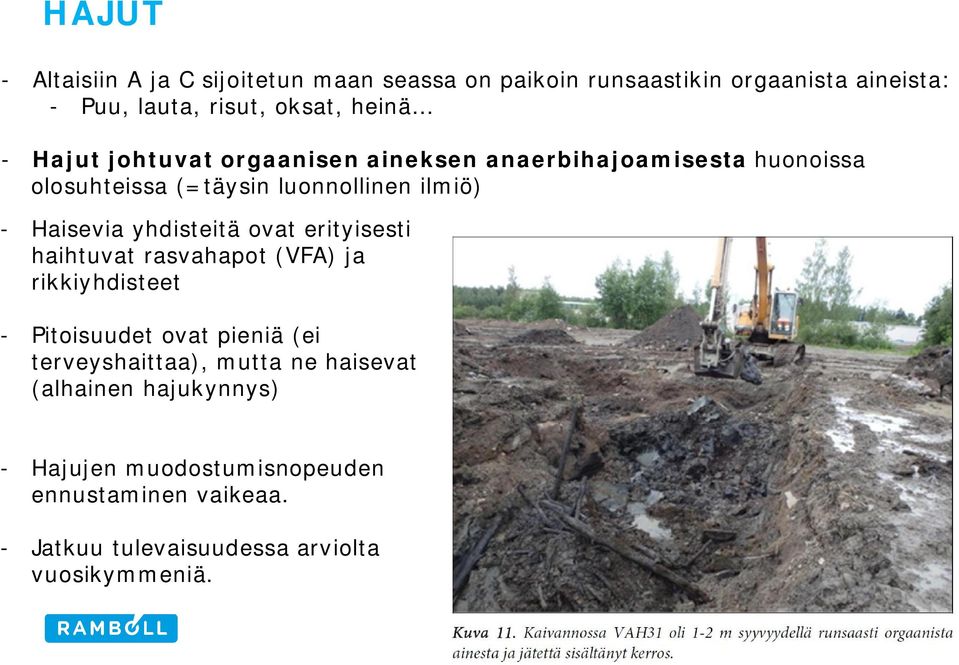

16 HAJUT - Altaisiin A ja C sijoitetun maan seassa on paikoin runsaastikin orgaanista aineista: - Puu, lauta, risut, oksat, heinä - Hajut johtuvat orgaanisen aineksen anaerbihajoamisesta huonoissa olosuhteissa (=täysin luonnollinen ilmiö) - Haisevia yhdisteitä ovat erityisesti haihtuvat rasvahapot (VFA) ja rikkiyhdisteet - Pitoisuudet ovat pieniä (ei terveyshaittaa), mutta ne haisevat (alhainen hajukynnys) - Hajujen muodostumisnopeuden ennustaminen vaikeaa. - Jatkuu tulevaisuudessa arviolta vuosikymmeniä.

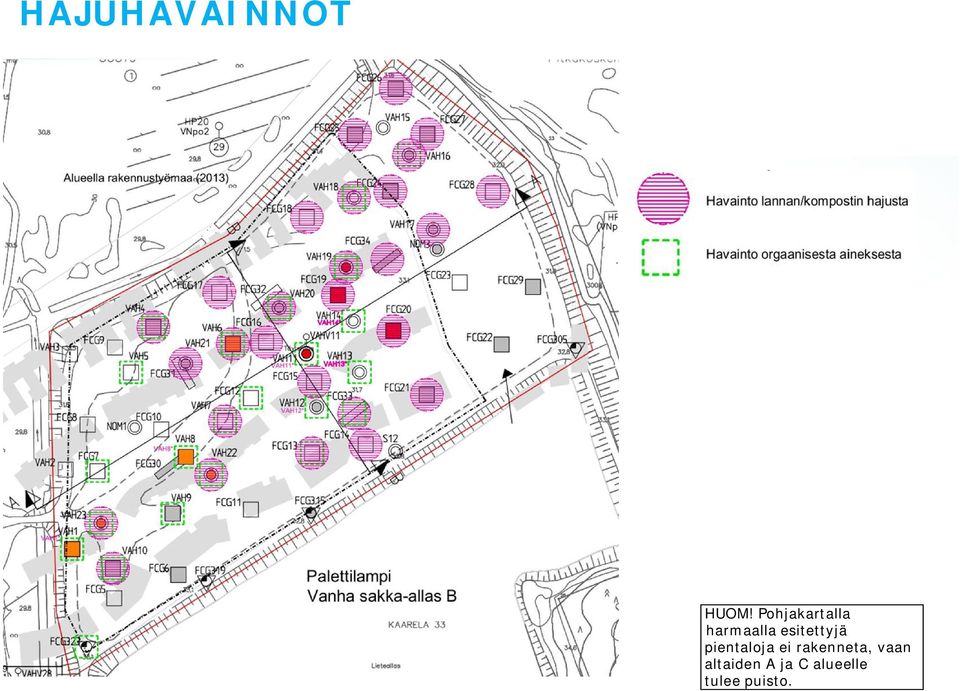

17 HAJUHAVAINNOT HUOM! Pohjakartalla harmaalla esitettyjä pientaloja ei rakenneta, vaan altaiden A ja C alueelle tulee puisto.

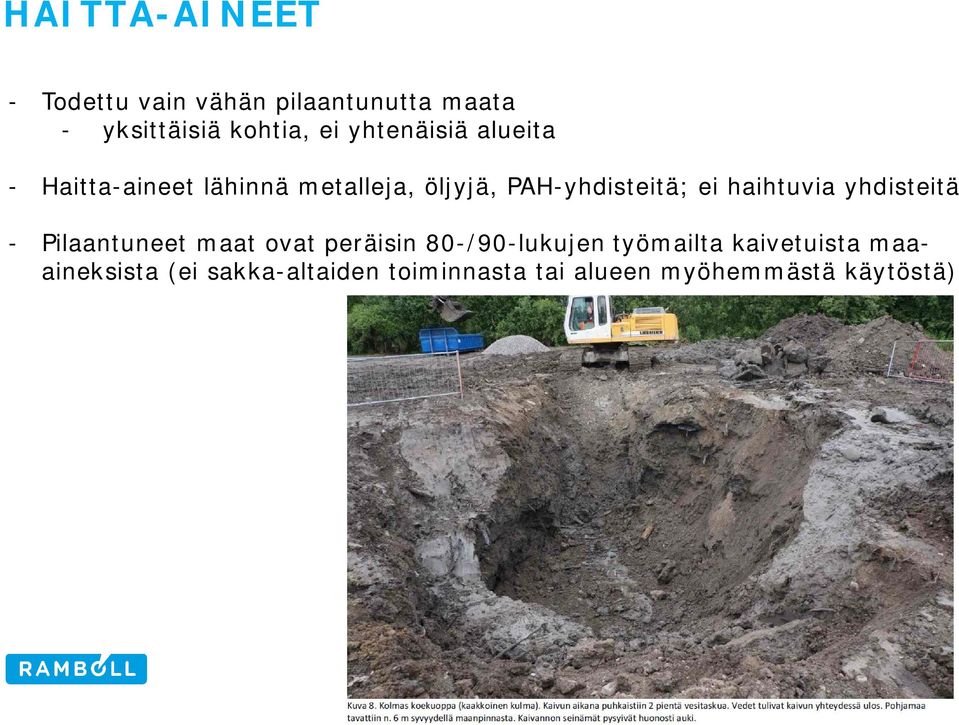

18 HAITTA-AINEET - Todettu vain vähän pilaantunutta maata - yksittäisiä kohtia, ei yhtenäisiä alueita - Haitta-aineet lähinnä metalleja, öljyjä, PAH-yhdisteitä; ei haihtuvia yhdisteitä - Pilaantuneet maat ovat peräisin 80-/90-lukujen työmailta kaivetuista maaaineksista (ei sakka-altaiden toiminnasta tai alueen myöhemmästä käytöstä)

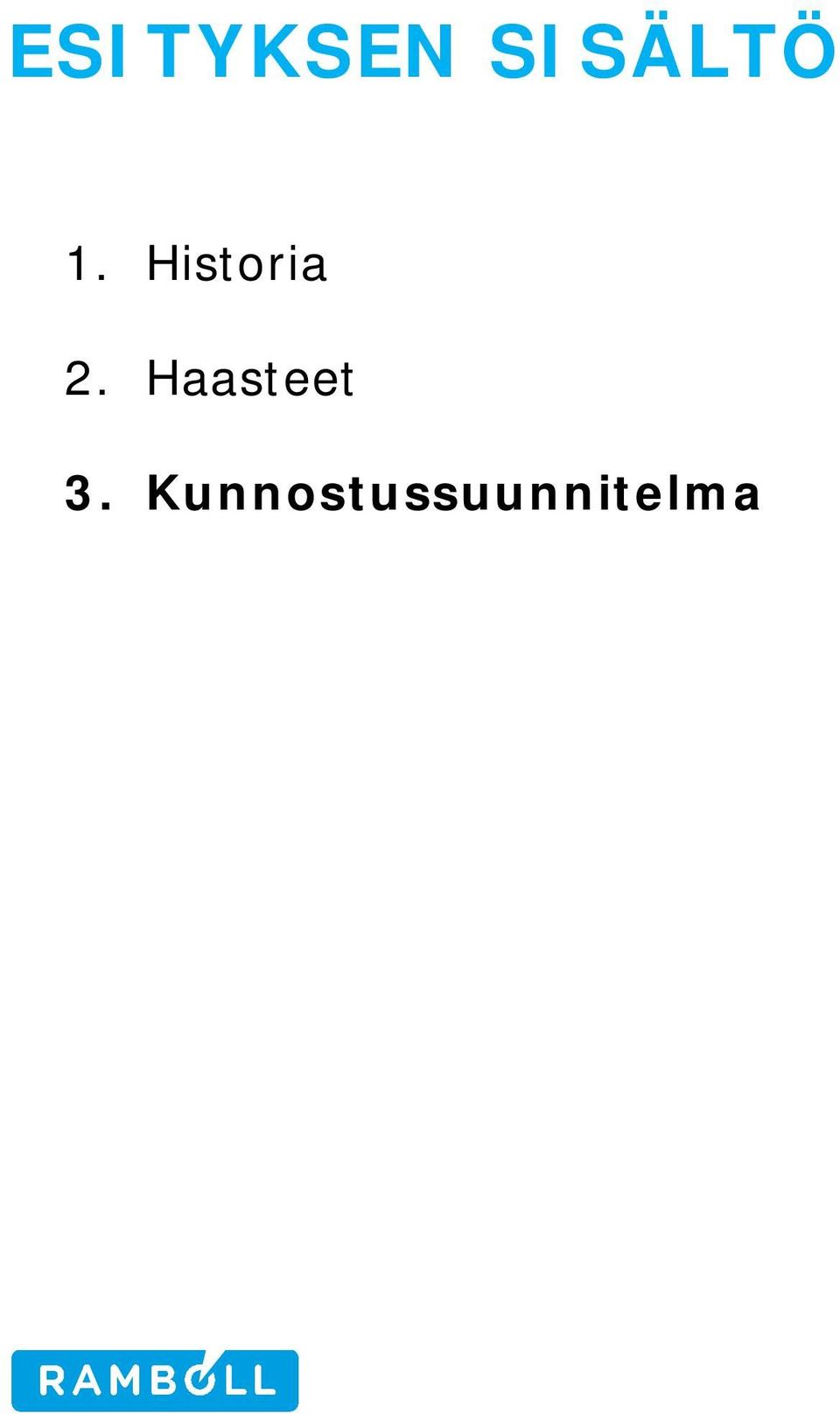

19 ESITYKSEN SISÄLTÖ 1. Historia 2. Haasteet 3. Kunnostussuunnitelma

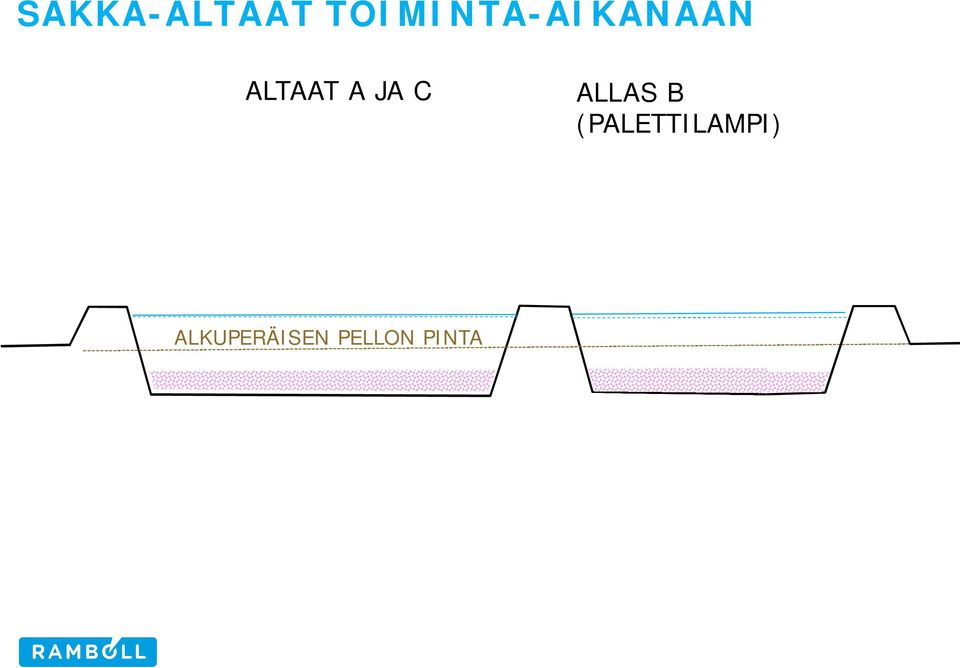

20 SAKKA-ALTAAT TOIMINTA-AIKANAAN ALTAAT A JA C ALLAS B (PALETTILAMPI) ALKUPERÄISEN PELLON PINTA

21 SAKKA-ALTAAT: NYKYTILANNE ALTAAT A JA C ALLAS B (PALETTILAMPI) Pilaantumaton kitkamaa Sekalainen täyttömaa Savipato Palettilammen vesipinta Alumiinihydroksidisakka sekoittuneena Sisäisen veden pinta vaihtelee Läjitettyä orgaanista aineista Alumiinihydroksidisakkaa

22 RISKIT NYKYTILANTEESSA

23 KUNNOSTUKSEN PÄÄPERIAATTEET ALTAISSA A JA C 1. Rakennetaan uusi pintakerros, jossa vesi- ja kaasutiiviit kerrokset. 2. Pintakerroksen yläpuoliset pilaantumattomat sade- ja sulamisvedet ojiin. 3. Altaiden sisäisten vesien hallinta (voivat haista ja/tai sisältää haitta-aineita) - Uusi pintakerros estää sade- ja sulamisvesien pääsyn altaisiin - Olemassa olevien sisäisten vesien keräys louhesalojilla pohjoisreunalle - Veden laadun tarkkailu - Esikäsittely: kiintoaineen poisto + hajujen hallinta + tarvittaessa suodatus - Johtaminen: avo-ojin Vantaanjokeen 4. Kaasujen hallinta (voivat haista) - Kaasun keräys tiiviin kerroksen alapuolelta vapautuskaivoihin - Käsittely (aktiivihiilisuodatus?) vapautuskaivoissa erikseen altaissa A ja C - Hajuton kaasu vapautetaan ilmaan 5. Käyttörajoitukset (=uuden pintakerroksen tiiviitä osia ei saa rikkoa!) - kaivurajoitukset - ei syväjuurisia puita - jos tulisi läpivientejä, ne tiivistetään

24 RISKIT KUNNOSTUKSEN JÄLKEEN Lisätäytöllä muotoillaan puisto

25 PINTARAKENTEEN PERIAATE KAASUNKÄSITTELY TULEVA MAANPINTA PILAANTUMATON TÄYTTÖ SALAOJAMATTO vesien johtamiseen KALVO + BENTONIITTIMATTO MURSKEKERROS/SALAOJAMATTO kaasujen johtamiseen KITKAMAAKERROS NYKYINEN SEKALAINEN TÄYTTÖ LOUHESALAOJA sisäisten vesien johtamiseen

26 Veden esikäsittely-yksikkö

27 MASSATASAPAINO KUNNOSTUSVAIHEESSA 1. Kaivu - Yhteensä n m 3, (vrt altaiden A ja C kokonaismäärä m 3 ) - kaivukohdat - louhesalaojat - pintarakenteen tasauksen muotoilu (kaasunkeräyskerroksen alapinta) - ankkurikaivanto ja reunapenkereiden muotoilu (altaiden reunalla) - pumppaamo ja kaivot (altaiden ulkopuolella) - hulevesiputkikaivannot (altaiden ulkopuolella) - arvio: m 3 ei sovellu hyötykäyttöön -> viedään ulkopuolisiin vastaanottolaitoksiin 2. Tarvittavat massat - puiston muotoilu keskeltä korkeammaksi, asennusalustat, louhesalaojat ym m 3, josta saadaan m 3 kaivettavista -> tarve ulkopuolelta m m 3 muita massoja ulkopuolelta (hiekka, sora, murske ym) - arvio: tuotavat massat m 3 - kun lopullinen puisto rakennetaan, tuotanee lisää massoja - riippuu puistosuunnitelmasta

28 PALETTILAMMEN KUNNOSTUS - Alumiinhydroksidisakka ei aiheuta terveysriskejä, mutta on hyllyvää - Pohjalla oleva sakka peitetään: geotekstiili + kitkamaatäyttö (n. 30 cm) - Kaivettava pohjalta jonkin verran alumiinihydroksidi sakkaa - puiston eteläreunan stabiliteetin parantaminen - uimarannan rakentaminen - vesien johtaminen - Vedenpinnan nostaminen

29 LUPAPROSESSI - Ilmoitus pilaatuneen maan poistosta - Ympäristönsuojelulaki (527/2014) Ilmoituksen tekija: Helsingin rakennusvirasto - Lupaviranomainen: Helsingin ympäristölautakunta - Ympäristönsuojelulain mukainen käsittelyaika 45 vrk (huomioitava kuitenkin lautakunnan kokouspäivät sekä joulu ym. pyhät) - Ympäristölautakunnan päätös - Päätös on pakko tehdä, jos ilmoitus (=suunnitelma) on lainmukainen. - Sisältää tarvittavat täsmennykset ilmoitukseen (=suunnitelmaan) - Päätös ei voi olla oleellisesti erilainen kuin suunnitelma. - Päätös on julkinen - Päätöksen noudattamista valvotaan - Päätöksestä voi valittaa Vaasan hallinto-oikeuteen

30 SEURAAVIEN VAIHEIDEN AIKATAULU 1. Ympäristöviranomaisen lupa 12/2015 1/2016 (2/2016) - Ilmoitus pilaantuneen maan poistoista 2. Uuden pintakerroksen rakentaminen 3-4/ / Aloitus kun pakkaset ovat ohi - Louhesalaojat ja pintakerroksen kaivu - Tässä vaiheessa voi vapautua haisevia kaasuja (ohi ennen kesää) - Erillistä välivarastoaluetta ei tarvita - Veden- ja kaasunkeräyksien ja käsittelylaitteistot - Pintakerroksen rakentaminen jatkuu syksylle 3. Puiston rakentaminen 20xx 4. Uimarannan rakentaminen 20xx 5. Ylläpito - kaasu- ja vesiseuranta alkaa huolto jatkuu niin pitkään kuin tarpeen

31 YHTEENVETO - Sakka-altaissa A ja C on 1. Hieman pilaantunutta maata 2. Vedenpuhdistuksen alumiinihydroksidisakkaa 3. Orgaanista ainesta joka hajotessaan muodostaa (haisevia) kaasuja - Jotta altaiden A ja C alue saadaan yleiseen käyttöön, se kunnostetaan - Uusi kaasu- ja vesitiivispintarakenne - Kaasujen ja vesien käsittely sekä hallittu vapauttaminen - Pitkäaikainen seuranta ja tarvittaessa korjaus - Kunnostaminen ympäristöviranomaisen määräysten mukaisesti à Terveellinen ja haitaton sekä viihtyisä! - puisto J

32 KIITOS! KYSYMYKSIÄ Allas A Allas C Allas B Palettilampi Kimmo.jarvinen@ramboll.fi
