D4GL. Ympäristöystävällinen kytkin pakkoavautuvilla

Transkriptio

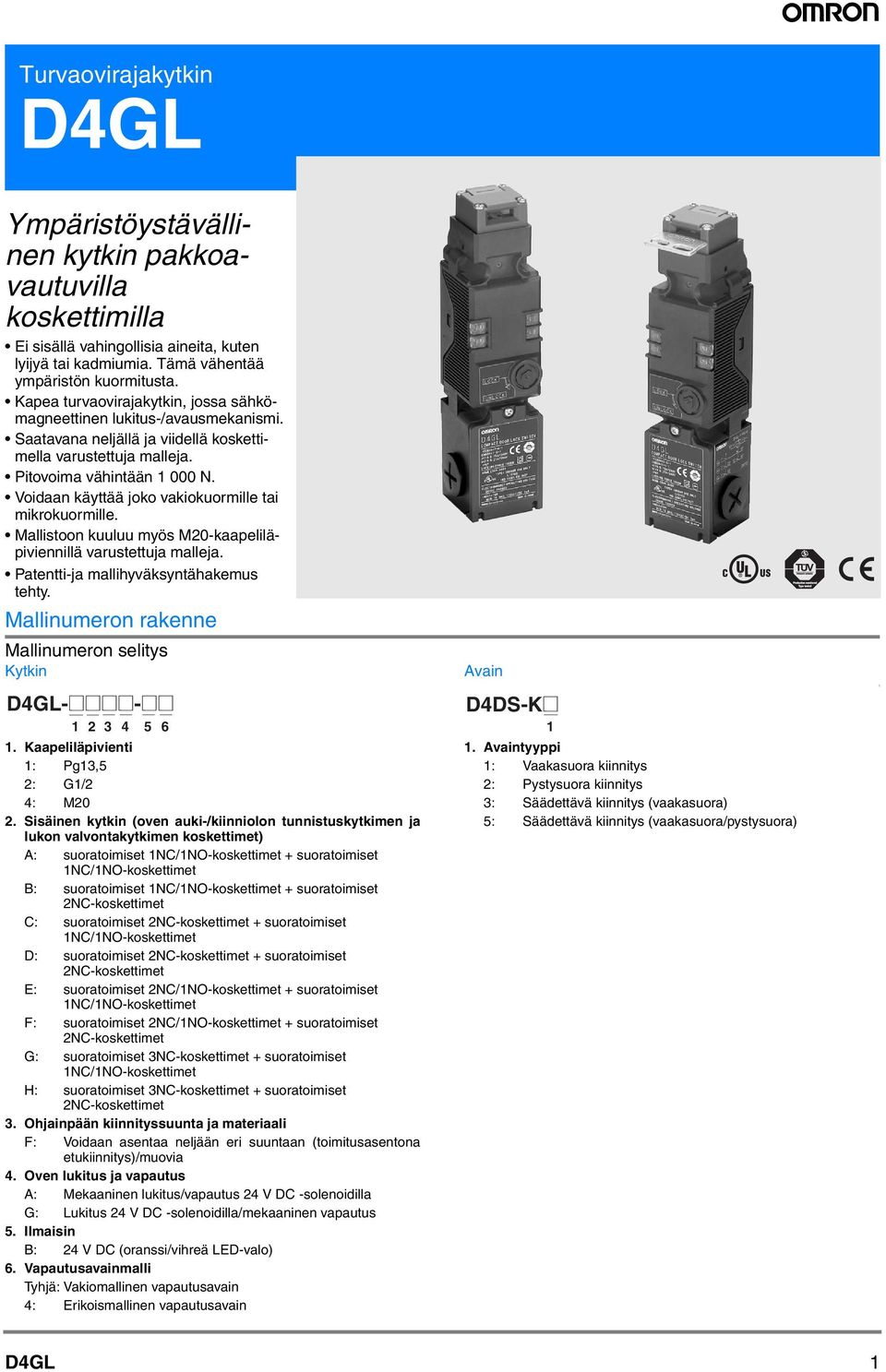

1 Turvaovirajakytkin D4GL Ympäristöystävällinen kytkin pakkoavautuvilla koskettimilla Ei sisällä vahingollisia aineita, kuten lyijyä tai kadmiumia. Tämä vähentää ympäristön kuormitusta. Kapea turvaovirajakytkin, jossa sähkömagneettinen lukitus-/avausmekanismi. Saatavana neljällä ja viidellä koskettimella varustettuja malleja. Pitovoima vähintään N. Voidaan käyttää joko vakiokuormille tai mikrokuormille. Mallistoon kuuluu myös -kaapeliläpiviennillä varustettuja malleja. Patentti-ja mallihyväksyntähakemus tehty. Mallinumeron rakenne Mallinumeron selitys Kytkin D4GL-@@@@-@@ Kaapeliläpivienti 1: 2: G1/2 4: 2. Sisäinen kytkin (oven auki-/kiinniolon tunnistuskytkimen ja lukon valvontakytkimen koskettimet) A: suoratoimiset 1NC/1NO-koskettimet + suoratoimiset 1NC/1NO-koskettimet B: suoratoimiset 1NC/1NO-koskettimet + suoratoimiset 2NC-koskettimet C: suoratoimiset 2NC-koskettimet + suoratoimiset 1NC/1NO-koskettimet D: suoratoimiset 2NC-koskettimet + suoratoimiset 2NC-koskettimet E: suoratoimiset 2NC/1NO-koskettimet + suoratoimiset 1NC/1NO-koskettimet F: suoratoimiset 2NC/1NO-koskettimet + suoratoimiset 2NC-koskettimet G: suoratoimiset 3NC-koskettimet + suoratoimiset 1NC/1NO-koskettimet H: suoratoimiset 3NC-koskettimet + suoratoimiset 2NC-koskettimet 3. Ohjainpään kiinnityssuunta ja materiaali F: Voidaan asentaa neljään eri suuntaan (toimitusasentona etukiinnitys)/muovia 4. Oven lukitus ja vapautus A: Mekaaninen lukitus/vapautus 24 V DC -solenoidilla G: Lukitus 24 V DC -solenoidilla/mekaaninen vapautus 5. Ilmaisin B: 24 V DC (oranssi/vihreä LED-valo) 6. Vapautusavainmalli Tyhjä: Vakiomallinen vapautusavain 4: Erikoismallinen vapautusavain Avain D4DS-K@ 1 1. Avaintyyppi 1: Vaakasuora kiinnitys 2: Pystysuora kiinnitys 3: Säädettävä kiinnitys (vaakasuora) 5: Säädettävä kiinnitys (vaakasuora/pystysuora) \ D4GL 1

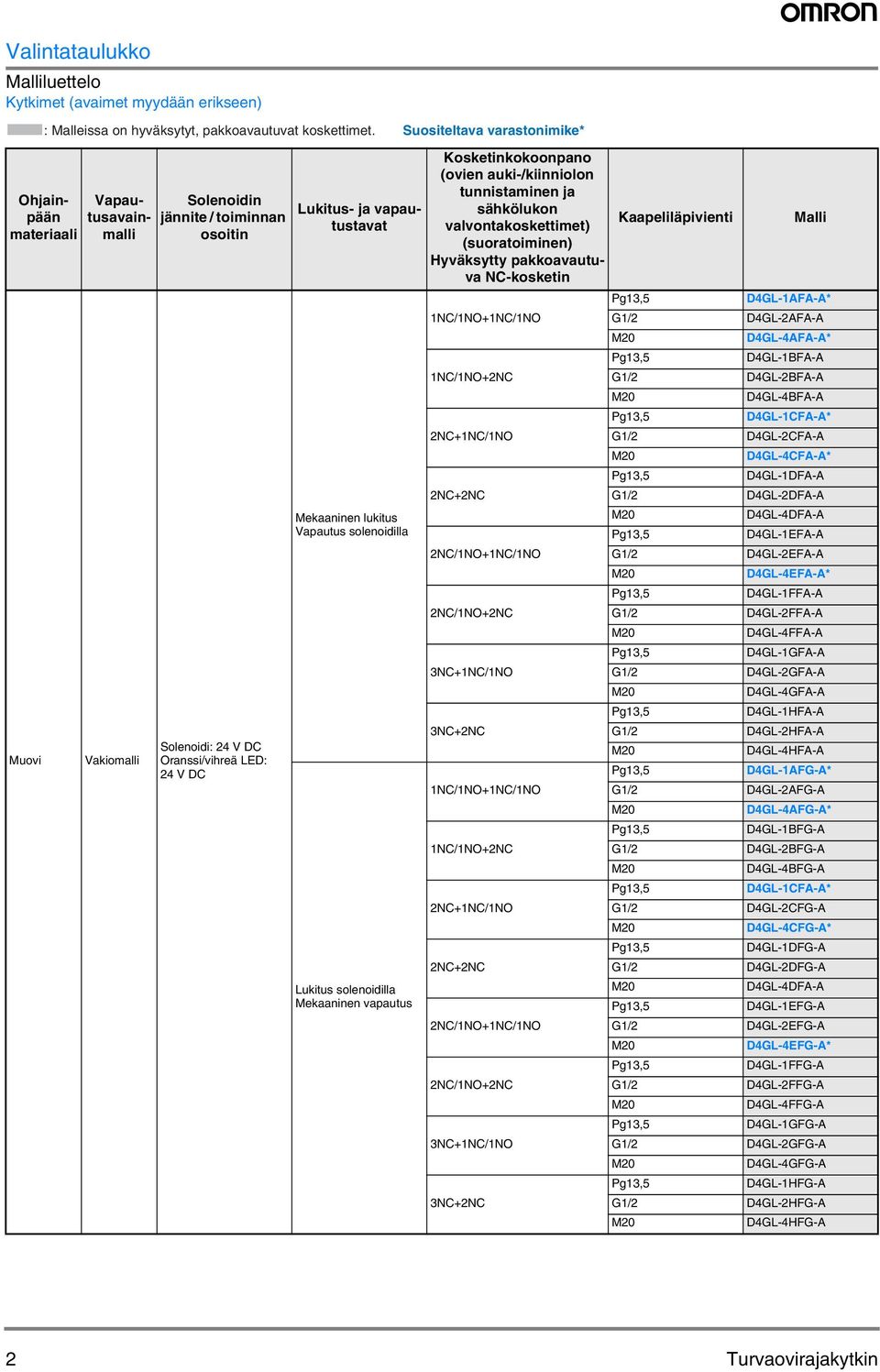

2 Valintataulukko Malliluettelo Kytkimet (avaimet myydään erikseen) Ohjainpään materiaali Muovi : Malleissa on hyväksytyt, pakkoavautuvat koskettimet. Suositeltava varastonimike* Vapautusavainmalli Vakiomalli Solenoidin jännite / toiminnan osoitin Solenoidi: 24 V DC Oranssi/vihreä LED: 24 V DC Lukitus- ja vapautustavat Mekaaninen lukitus Vapautus solenoidilla Lukitus solenoidilla Mekaaninen vapautus Kosketinkokoonpano (ovien auki-/kiinniolon tunnistaminen ja sähkölukon valvontakoskettimet) (suoratoiminen) Hyväksytty pakkoavautuva NC-kosketin 1NC/1NO+1NC/1NO 1NC/1NO+2NC 2NC+1NC/1NO 2NC+2NC 2NC/1NO+1NC/1NO 2NC/1NO+2NC 3NC+1NC/1NO 3NC+2NC 1NC/1NO+1NC/1NO 1NC/1NO+2NC 2NC+1NC/1NO 2NC+2NC 2NC/1NO+1NC/1NO 2NC/1NO+2NC 3NC+1NC/1NO 3NC+2NC Kaapeliläpivienti Malli D4GL-1AFA-A* G1/2 D4GL-2AFA-A D4GL-4AFA-A* D4GL-1BFA-A G1/2 D4GL-2BFA-A D4GL-4BFA-A D4GL-1CFA-A* G1/2 D4GL-2CFA-A D4GL-4CFA-A* D4GL-1DFA-A G1/2 D4GL-2DFA-A D4GL-4DFA-A D4GL-1EFA-A G1/2 D4GL-2EFA-A D4GL-4EFA-A* D4GL-1FFA-A G1/2 D4GL-2FFA-A D4GL-4FFA-A D4GL-1GFA-A G1/2 D4GL-2GFA-A D4GL-4GFA-A D4GL-1HFA-A G1/2 D4GL-2HFA-A D4GL-4HFA-A D4GL-1AFG-A* G1/2 D4GL-2AFG-A D4GL-4AFG-A* D4GL-1BFG-A G1/2 D4GL-2BFG-A D4GL-4BFG-A D4GL-1CFA-A* G1/2 D4GL-2CFG-A D4GL-4CFG-A* D4GL-1DFG-A G1/2 D4GL-2DFG-A D4GL-4DFA-A D4GL-1EFG-A G1/2 D4GL-2EFG-A D4GL-4EFG-A* D4GL-1FFG-A G1/2 D4GL-2FFG-A D4GL-4FFG-A D4GL-1GFG-A G1/2 D4GL-2GFG-A D4GL-4GFG-A D4GL-1HFG-A G1/2 D4GL-2HFG-A D4GL-4HFG-A 2 Turvaovirajakytkin

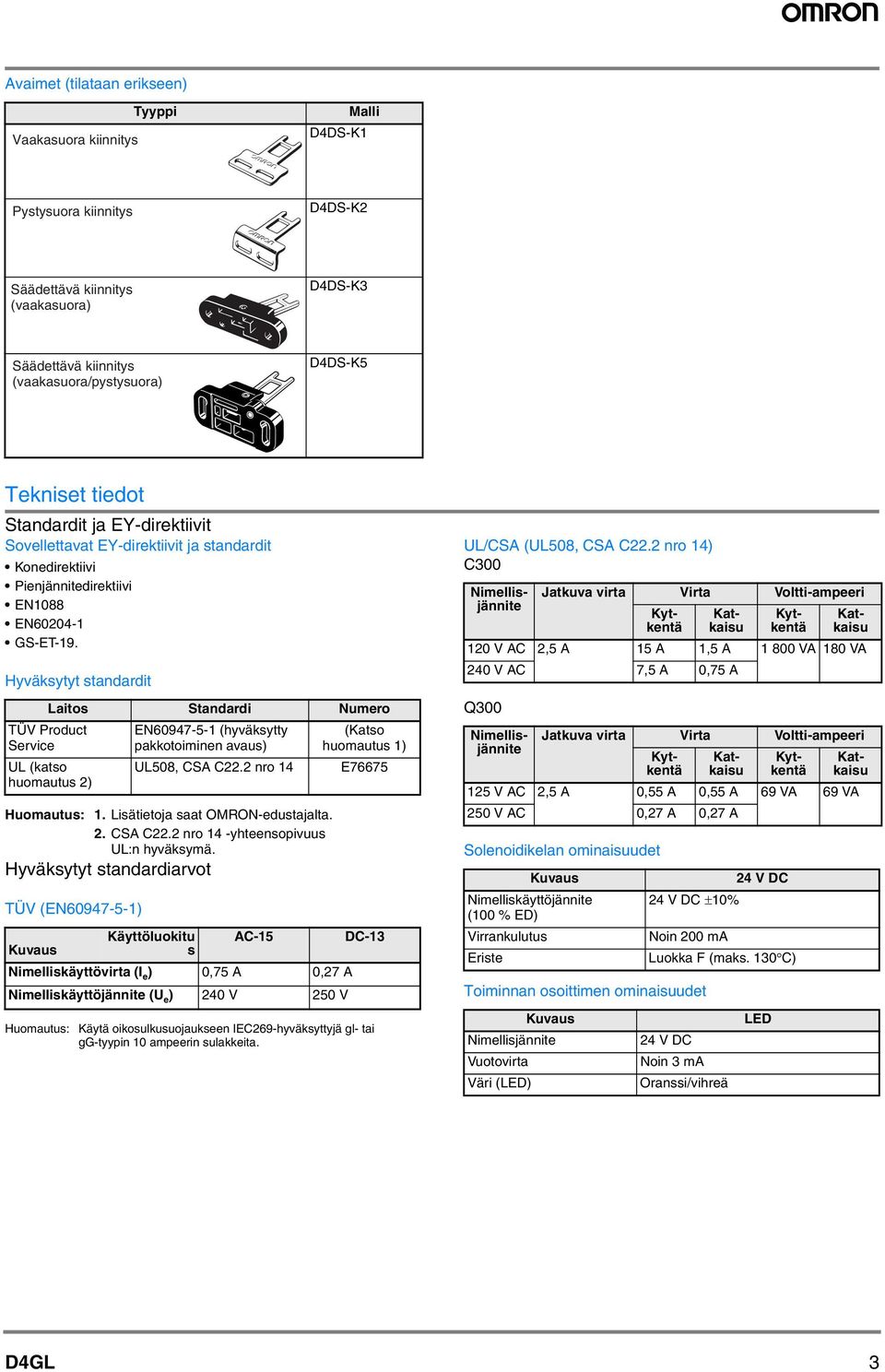

3 Avaimet (tilataan erikseen) Vaakasuora kiinnitys Tyyppi Malli D4DS-K1 Pystysuora kiinnitys D4DS-K2 Säädettävä kiinnitys (vaakasuora) D4DS-K3 Säädettävä kiinnitys (vaakasuora/pystysuora) D4DS-K5 Tekniset tiedot Standardit ja EY-direktiivit Sovellettavat EY-direktiivit ja standardit Konedirektiivi Pienjännitedirektiivi EN1088 EN GS-ET-19. Hyväksytyt standardit Laitos Standardi Numero TÜV Product Service UL (katso huomautus 2) Huomautus: 1. Lisätietoja saat OMR-edustajalta. 2. CSA C22.2 nro 14 -yhteensopivuus UL:n hyväksymä. Hyväksytyt standardiarvot TÜV (EN ) EN (hyväksytty pakkotoiminen avaus) UL508, CSA C22.2 nro 14 (Katso huomautus 1) E76675 Käyttöluokitu AC-15 DC-13 Kuvaus s Nimelliskäyttövirta (I e ) 0,75 A 0,27 A Nimelliskäyttöjännite (U e ) 240 V 250 V Huomautus: Käytä oikosulkusuojaukseen IEC269-hyväksyttyjä gl- tai gg-tyypin 10 ampeerin sulakkeita. UL/CSA (UL508, CSA C22.2 nro 14) C300 Q300 Jatkuva virta Virta Voltti-ampeeri Solenoidikelan ominaisuudet Toiminnan osoittimen ominaisuudet 120 V AC 2,5 A 15 A 1,5 A VA 180 VA 240 V AC 7,5 A 0,75 A Jatkuva virta Virta Voltti-ampeeri Nimellisjännite Kytkentä Katkaisu Kytkentä Katkaisu Nimellisjännite Kytkentä Katkaisu Kytkentä Katkaisu 125 V AC 2,5 A 0,55 A 0,55 A 69 VA 69 VA 250 V AC 0,27 A 0,27 A Kuvaus Nimelliskäyttöjännite (100 % ED) Virrankulutus Eriste Kuvaus Nimellisjännite Vuotovirta Väri (LED) 24 V DC ±10% 24 V DC Noin 200 ma Luokka F (maks. 130 C) 24 V DC Noin 3 ma Oranssi/vihreä LED D4GL 3

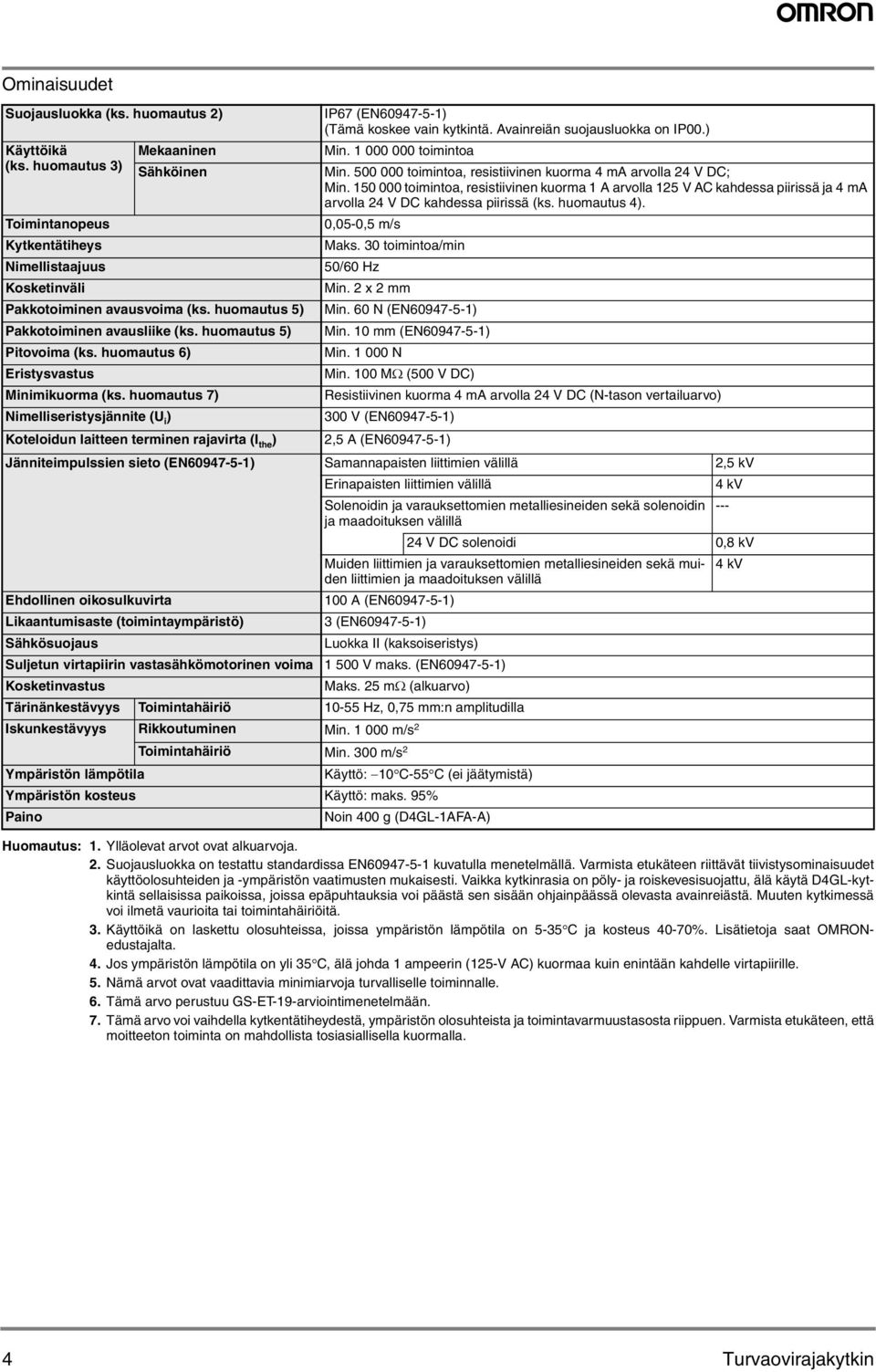

4 Ominaisuudet Suojausluokka (ks. huomautus 2) Käyttöikä (ks. huomautus 3) Toimintanopeus Kytkentätiheys Nimellistaajuus Kosketinväli Mekaaninen Sähköinen Pakkotoiminen avausvoima (ks. huomautus 5) Pakkotoiminen avausliike (ks. huomautus 5) Pitovoima (ks. huomautus 6) Eristysvastus Minimikuorma (ks. huomautus 7) Nimelliseristysjännite (U i ) Koteloidun laitteen terminen rajavirta (I the ) IP67 (EN ) (Tämä koskee vain kytkintä. Avainreiän suojausluokka on IP00.) Min toimintoa Min toimintoa, resistiivinen kuorma 4 ma arvolla 24 V DC; Min toimintoa, resistiivinen kuorma 1 A arvolla 125 V AC kahdessa piirissä ja 4 ma arvolla 24 V DC kahdessa piirissä (ks. huomautus 4). 0,05-0,5 m/s Maks. 30 toimintoa/min 50/60 Hz Min. 2 x 2 mm Min. 60 N (EN ) Min. 10 mm (EN ) Min N Min. 100 MΩ (500 V DC) Resistiivinen kuorma 4 ma arvolla 24 V DC (N-tason vertailuarvo) 300 V (EN ) 2,5 A (EN ) Jänniteimpulssien sieto (EN ) Samannapaisten liittimien välillä 2,5 kv Erinapaisten liittimien välillä 4 kv Solenoidin ja varauksettomien metalliesineiden sekä solenoidin --- ja maadoituksen välillä 24 V DC solenoidi 0,8 kv Muiden liittimien ja varauksettomien metalliesineiden sekä muiden 4 kv liittimien ja maadoituksen välillä Ehdollinen oikosulkuvirta Likaantumisaste (toimintaympäristö) Sähkösuojaus Suljetun virtapiirin vastasähkömotorinen voima Kosketinvastus 100 A (EN ) 3 (EN ) Luokka II (kaksoiseristys) V maks. (EN ) Maks. 25 mω (alkuarvo) Tärinänkestävyys Toimintahäiriö Hz, 0,75 mm:n amplitudilla Iskunkestävyys Rikkoutuminen Min m/s 2 Ympäristön lämpötila Toimintahäiriö Min. 300 m/s 2 Käyttö: 10 C-55 C (ei jäätymistä) Ympäristön kosteus Käyttö: maks. 95% Paino Noin 400 g (D4GL-1AFA-A) Huomautus: 1. Ylläolevat arvot ovat alkuarvoja. 2. Suojausluokka on testattu standardissa EN kuvatulla menetelmällä. Varmista etukäteen riittävät tiivistysominaisuudet käyttöolosuhteiden ja -ympäristön vaatimusten mukaisesti. Vaikka kytkinrasia on pöly- ja roiskevesisuojattu, älä käytä D4GL-kytkintä sellaisissa paikoissa, joissa epäpuhtauksia voi päästä sen sisään ohjainpäässä olevasta avainreiästä. Muuten kytkimessä voi ilmetä vaurioita tai toimintahäiriöitä. 3. Käyttöikä on laskettu olosuhteissa, joissa ympäristön lämpötila on 5-35 C ja kosteus 40-70%. Lisätietoja saat OMRedustajalta. 4. Jos ympäristön lämpötila on yli 35 C, älä johda 1 ampeerin (125-V AC) kuormaa kuin enintään kahdelle virtapiirille. 5. Nämä arvot ovat vaadittavia minimiarvoja turvalliselle toiminnalle. 6. Tämä arvo perustuu GS-ET-19-arviointimenetelmään. 7. Tämä arvo voi vaihdella kytkentätiheydestä, ympäristön olosuhteista ja toimintavarmuustasosta riippuen. Varmista etukäteen, että moitteeton toiminta on mahdollista tosiasiallisella kuormalla. 4 Turvaovirajakytkin

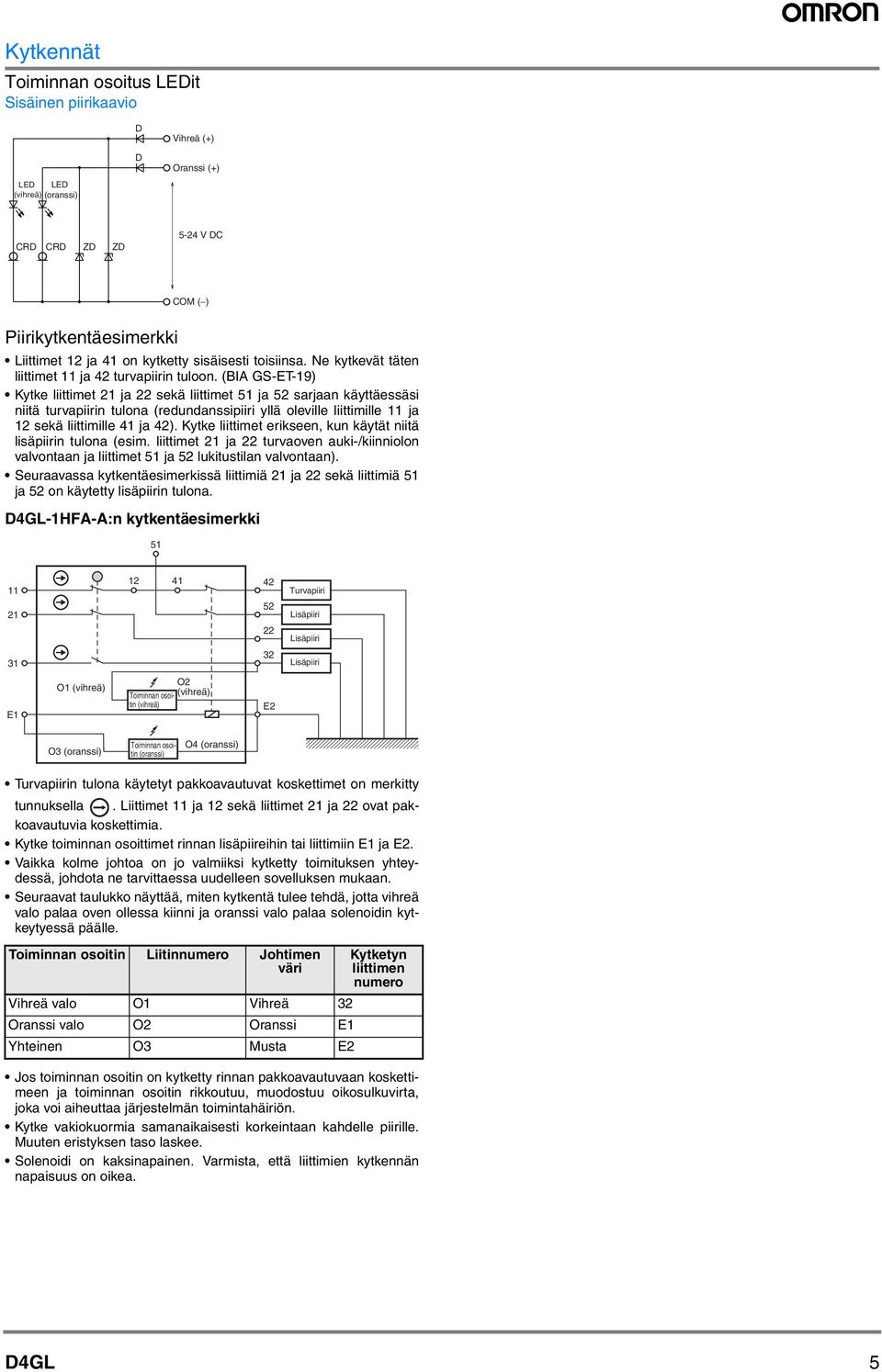

5 Kytkennät Toiminnan osoitus LEDit Sisäinen piirikaavio LED LED (vihreä) (oranssi) D D Vihreä (+) Oranssi (+) CRD CRD ZD ZD 5-24 V DC COM ( ) Piirikytkentäesimerkki Liittimet 12 ja 41 on kytketty sisäisesti toisiinsa. Ne kytkevät täten liittimet ja 42 turvapiirin tuloon. (BIA GS-ET-19) Kytke liittimet 21 ja 22 sekä liittimet 51 ja 52 sarjaan käyttäessäsi niitä turvapiirin tulona (redundanssipiiri yllä oleville liittimille ja 12 sekä liittimille 41 ja 42). Kytke liittimet erikseen, kun käytät niitä lisäpiirin tulona (esim. liittimet 21 ja 22 turvaoven auki-/kiinniolon valvontaan ja liittimet 51 ja 52 lukitustilan valvontaan). Seuraavassa kytkentäesimerkissä liittimiä 21 ja 22 sekä liittimiä 51 ja 52 on käytetty lisäpiirin tulona. D4GL-1HFA-A:n kytkentäesimerkki Turvapiiri Lisäpiiri Lisäpiiri Lisäpiiri E1 O1 (vihreä) Toiminnan osoitin (vihreä) O2 (vihreä) E2 O3 (oranssi) Toiminnan osoitin (oranssi) O4 (oranssi) Turvapiirin tulona käytetyt pakkoavautuvat koskettimet on merkitty tunnuksella. Liittimet ja 12 sekä liittimet 21 ja 22 ovat pakkoavautuvia koskettimia. Kytke toiminnan osoittimet rinnan lisäpiireihin tai liittimiin E1 ja E2. Vaikka kolme johtoa on jo valmiiksi kytketty toimituksen yhteydessä, johdota ne tarvittaessa uudelleen sovelluksen mukaan. Seuraavat taulukko näyttää, miten kytkentä tulee tehdä, jotta vihreä valo palaa oven ollessa kiinni ja oranssi valo palaa solenoidin kytkeytyessä päälle. Toiminnan osoitin Liitinnumero Johtimen väri Vihreä valo O1 Vihreä 32 Oranssi valo O2 Oranssi E1 Yhteinen O3 Musta E2 Kytketyn liittimen numero Jos toiminnan osoitin on kytketty rinnan pakkoavautuvaan koskettimeen ja toiminnan osoitin rikkoutuu, muodostuu oikosulkuvirta, joka voi aiheuttaa järjestelmän toimintahäiriön. Kytke vakiokuormia samanaikaisesti korkeintaan kahdelle piirille. Muuten eristyksen taso laskee. Solenoidi on kaksinapainen. Varmista, että liittimien kytkennän napaisuus on oikea. D4GL 5

6 Toimintatapa Toimintaperiaatteet Mallit mekaanisella lukituksella Työntimen palautusjousi Lukkojousi LUKOSSA LUKKO AUKI Yhdysvarsi Lukkolevy ja valvontakytkin on yhdistetty toisiinsa. Palautusjousi OFF OFF Oven ollessa suljettu se on lukittu lukkojousella. Ovi pysyy lukossa myös virtakatkon yhteydessä. Solenoidi vapautuu vasta kun lukko kytketään -tilaan. Solenoidilukolliset mallit Työntimen palautusjousi Lukon palautusjousi LUKKO AUKI LUKOSSA Yhdysvarsi Lukkolevy ja valvontakytkin on yhdistetty toisiinsa. Palautusjousi OFF OFF Jos solenoidi on OFF-tilassa, ovi ei mene suljettaessa lukkoon. Tämän ansiosta oven voi avata ja sulkea helposti, kun työkappaleiden tai osien asentoa vaihdetaan. Ovi on lukittu ainoastaan silloin, kun solenoidi on kytketty -tilaan, joten oven lukitus avautuu, jos virta katkeaa. Tätä mallia ei saa käyttää sellaisissa järjestelmissä, jotka jäävät katkoksen jälkeen vaaralliseen tilaan (esim. myrkyllisiä kaasuja käyttävät järjestelmät, korkeita lämpötiloja sisältävä järjestelmät tai hammaspyörästöt, joiden pyöriminen jatkuu inertiavoiman vaikutuksesta). Laitekuvaus Rakenne Avainreikä Toiminnan osoitin (vihreä) Toiminnan osoitin (oranssi) Liitin 42 Liitin Liitin 31/33 Liitin 32/34 Läpivienti Liitin E2 ( ) Vapautusavain Liitin 21 Liitin 22 Liitin 51/53 Liitin 52/54 Läpivienti Liitin E1 ( ) Kansi (katso huomautus) Huomautus: Liitinnumerot vaihtelevat mallista riippuen. Varmista liitinnumerot kytkentäkotelon takakannesta. 6 Turvaovirajakytkin

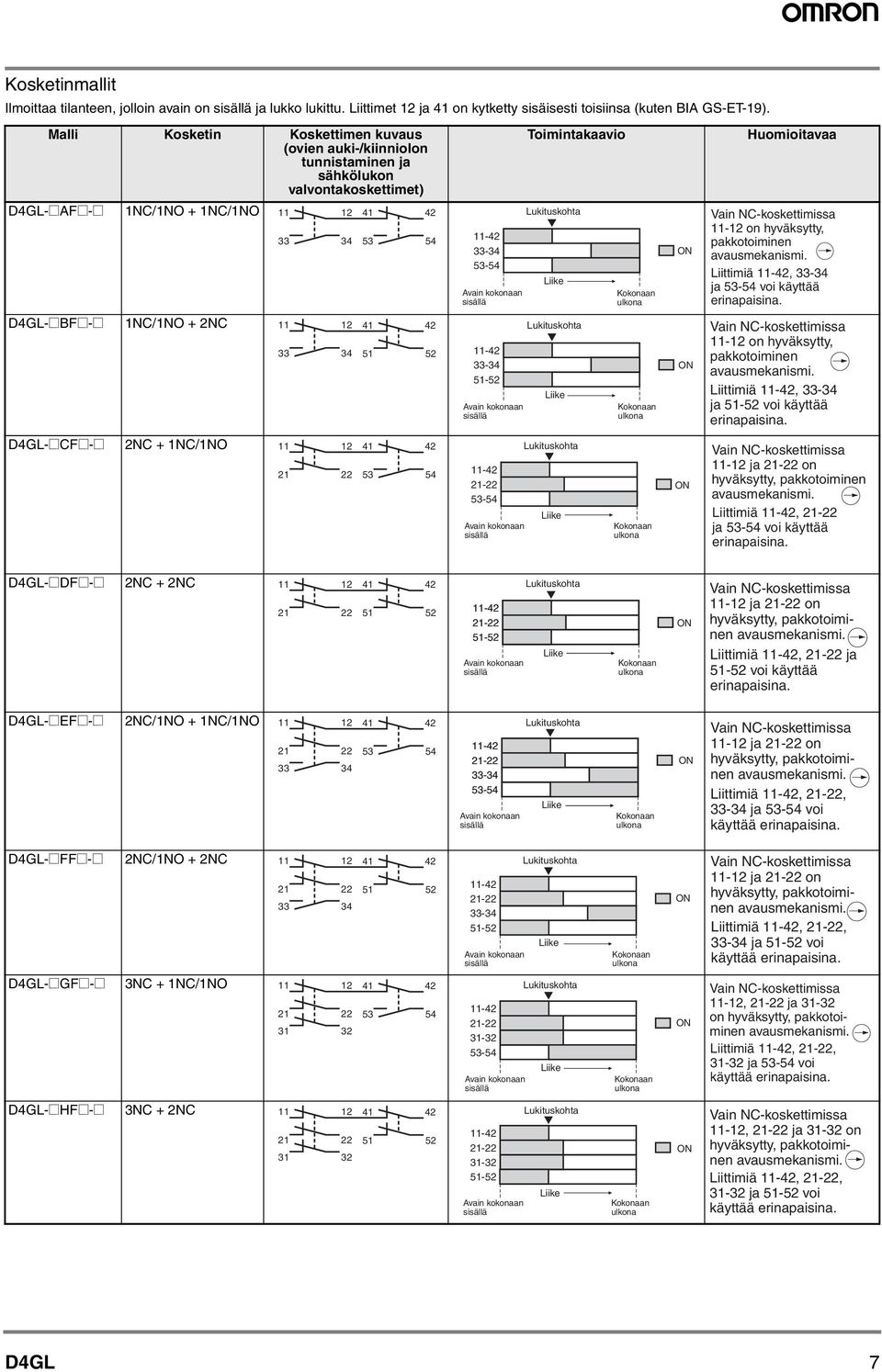

7 Kosketinmallit Ilmoittaa tilanteen, jolloin avain on sisällä ja lukko lukittu. Liittimet 12 ja 41 on kytketty sisäisesti toisiinsa (kuten BIA GS-ET-19). Malli Kosketin Koskettimen kuvaus (ovien auki-/kiinniolon tunnistaminen ja sähkölukon valvontakoskettimet) Toimintakaavio Huomioitavaa 1NC/1NO + 1NC/1NO Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12 on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, ja voi käyttää erinapaisina. D4GL-@BF@-@ 1NC/1NO + 2NC Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12 on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, ja voi käyttää erinapaisina. D4GL-@CF@-@ 2NC + 1NC/1NO Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12 ja on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, ja voi käyttää erinapaisina. D4GL-@DF@-@ 2NC + 2NC Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12 ja on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, ja voi käyttää erinapaisina. D4GL-@EF@-@ 2NC/1NO + 1NC/1NO Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12 ja on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, 21-22, ja voi käyttää erinapaisina. D4GL-@FF@-@ 2NC/1NO + 2NC Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12 ja on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, 21-22, ja voi käyttää erinapaisina. D4GL-@GF@-@ 3NC + 1NC/1NO Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12, ja on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, 21-22, ja voi käyttää erinapaisina. D4GL-@HF@-@ 3NC + 2NC Avain kokonaan sisällä Lukituskohta Liike Kokonaan ulkona Vain NC-koskettimissa -12, ja on hyväksytty, pakkotoiminen avausmekanismi. Liittimiä -42, 21-22, ja voi käyttää erinapaisina. D4GL 7

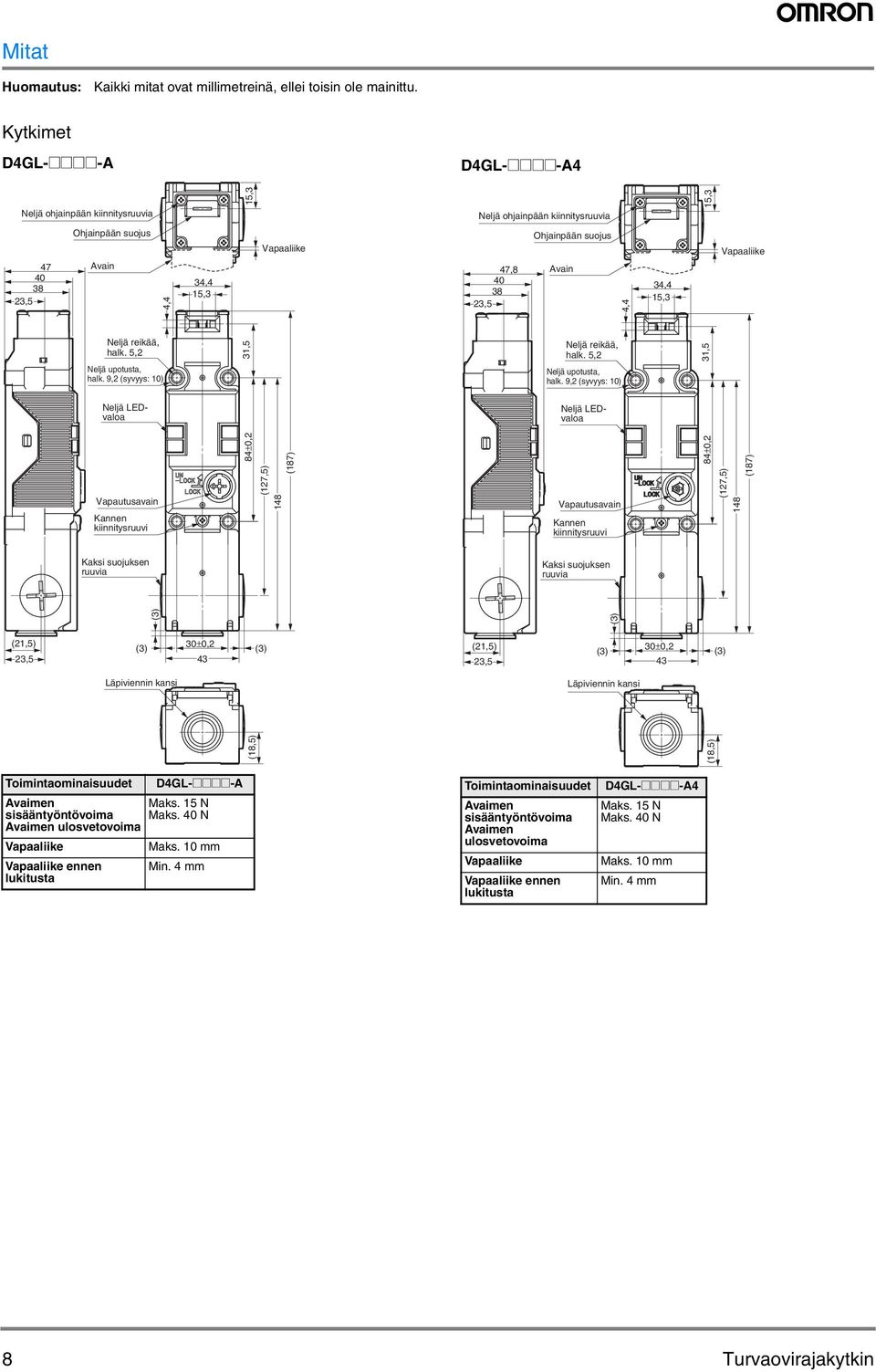

8 Mitat Huomautus: Kaikki mitat ovat millimetreinä, ellei toisin ole mainittu. Kytkimet Neljä ohjainpään kiinnitysruuvia 15,3 Neljä ohjainpään kiinnitysruuvia 15, ,5 Ohjainpään suojus Avain 4,4 34,4 15,3 Vapaaliike 47, ,5 Ohjainpään suojus Avain 4,4 34,4 15,3 Vapaaliike Neljä reikää, halk. 5,2 Neljä upotusta, halk. 9,2 (syvyys: 10) 31,5 Neljä reikää, halk. 5,2 Neljä upotusta, halk. 9,2 (syvyys: 10) 31,5 Neljä LEDvaloa Neljä LEDvaloa Vapautusavain Kannen kiinnitysruuvi 84±0,2 (127,5) 148 (187) Vapautusavain Kannen kiinnitysruuvi 84±0,2 (127,5) 148 (187) Kaksi suojuksen ruuvia (3) (21,5) 23,5 (3) 30±0,2 (3) 43 Läpiviennin kansi (18,5) Kaksi suojuksen ruuvia (3) (21,5) 23,5 (3) 30±0,2 (3) 43 Läpiviennin kansi (18,5) Toimintaominaisuudet Avaimen Maks. 15 N sisääntyöntövoima Maks. 40 N Avaimen ulosvetovoima Vapaaliike Maks. 10 mm Vapaaliike ennen Min. 4 mm lukitusta Toimintaominaisuudet Avaimen sisääntyöntövoima Avaimen ulosvetovoima Vapaaliike Vapaaliike ennen lukitusta D4GL-@@@@-A4 Maks. 15 N Maks. 40 N Maks. 10 mm Min. 4 mm 8 Turvaovirajakytkin

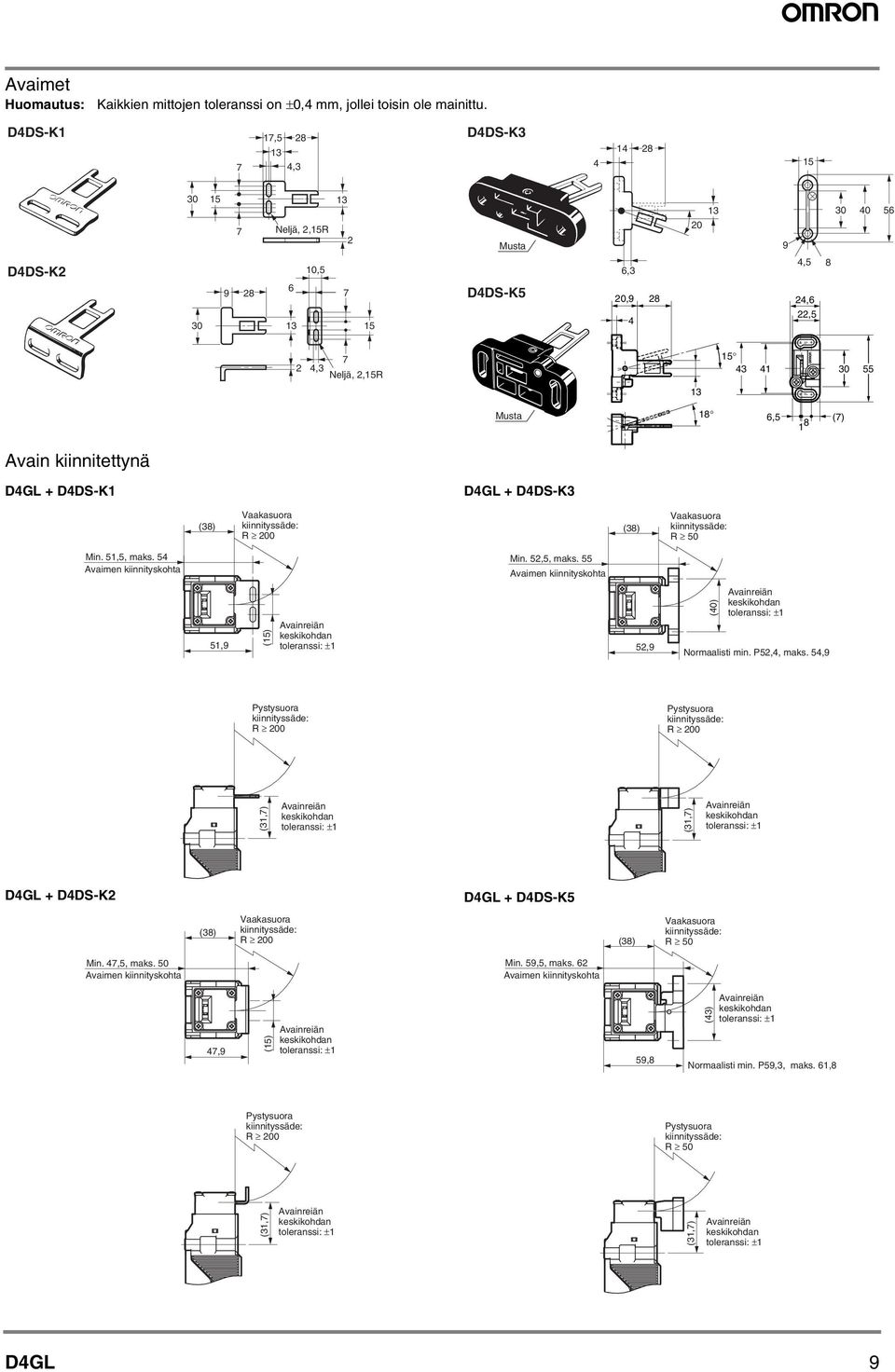

9 Avaimet Huomautus: Kaikkien mittojen toleranssi on ±0,4 mm, jollei toisin ole mainittu. D4DS-K1 7 17, ,3 D4DS-K Neljä, 2,15R 13 2 Musta D4DS-K2 10, D4DS-K5 6,3 4,5 8 20, ,6 4 22, , 3 Neljä, 2,15R Musta 18 6,5 8 1 (7) Avain kiinnitettynä D4GL + D4DS-K1 D4GL + D4DS-K3 (38) Vaakasuora kiinnityssäde: R 200 (38) Vaakasuora kiinnityssäde: R 50 Min. 51,5, maks. 54 Avaimen kiinnityskohta Min. 52,5, maks. 55 Avaimen kiinnityskohta 51,9 (15) Avainreiän keskikohdan toleranssi: ±1 52,9 (40) Avainreiän keskikohdan toleranssi: ±1 Normaalisti min. P52,4, maks. 54,9 Pystysuora kiinnityssäde: R 200 Pystysuora kiinnityssäde: R 200 (31,7) Avainreiän keskikohdan toleranssi: ±1 (31,7) Avainreiän keskikohdan toleranssi: ±1 D4GL + D4DS-K2 D4GL + D4DS-K5 (38) Vaakasuora kiinnityssäde: R 200 (38) Vaakasuora kiinnityssäde: R 50 Min. 47,5, maks. 50 Avaimen kiinnityskohta Min. 59,5, maks. 62 Avaimen kiinnityskohta 47,9 (15) Avainreiän keskikohdan toleranssi: ±1 59,8 (43) Avainreiän keskikohdan toleranssi: ±1 Normaalisti min. P59,3, maks. 61,8 Pystysuora kiinnityssäde: R 200 Pystysuora kiinnityssäde: R 50 (31,7) Avainreiän keskikohdan toleranssi: ±1 (31,7) Avainreiän keskikohdan toleranssi: ±1 D4GL 9

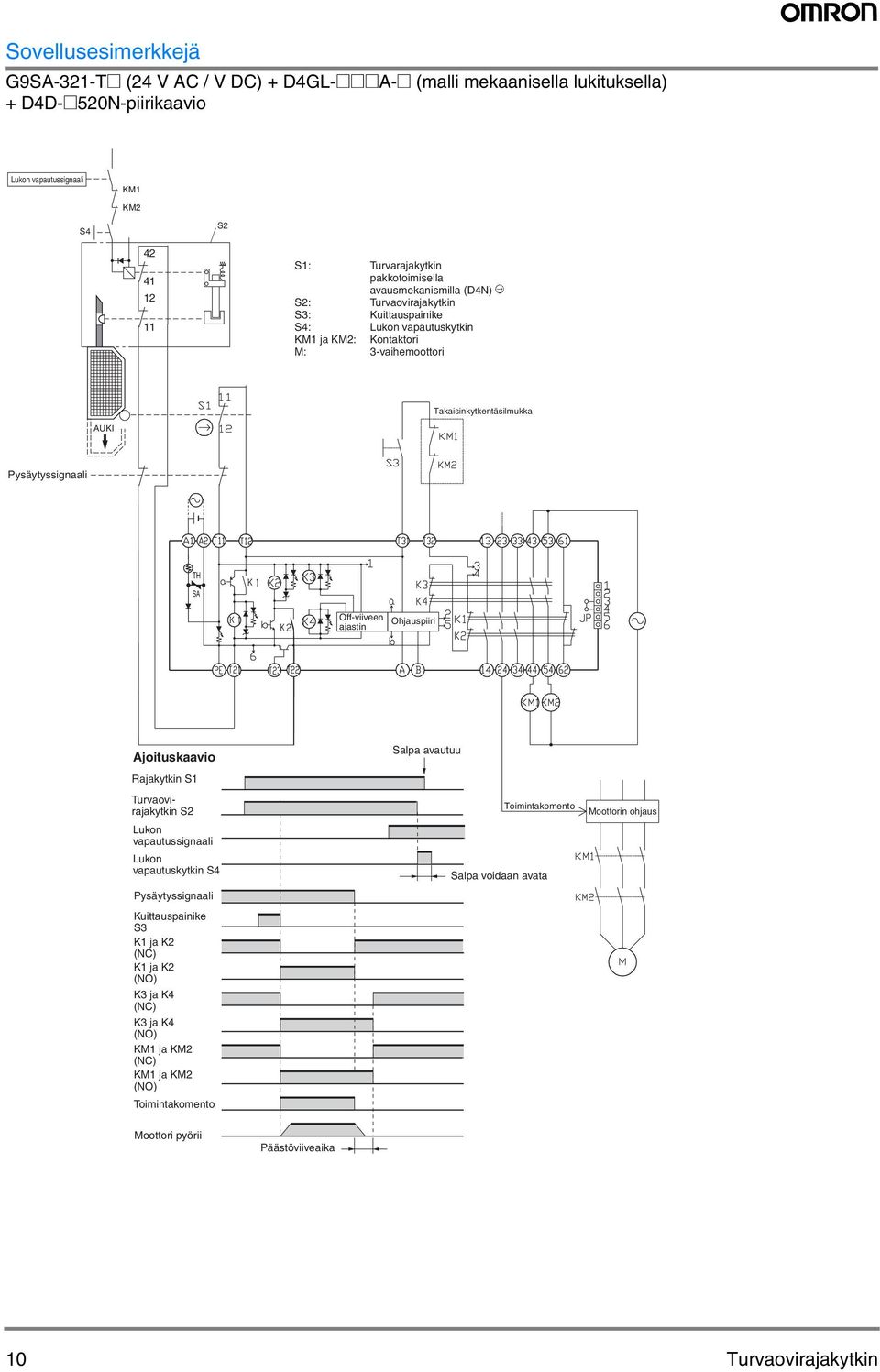

10 Sovellusesimerkkejä (24 V AC / V DC) + D4GL-@@@A-@ (malli mekaanisella lukituksella) + D4D-@520N-piirikaavio Lukon vapautussignaali S4 KM1 KM2 S S1: Turvarajakytkin pakkotoimisella avausmekanismilla (D4N) S2: Turvaovirajakytkin S3: Kuittauspainike S4: Lukon vapautuskytkin KM1 ja KM2: Kontaktori M: 3-vaihemoottori Takaisinkytkentäsilmukka AUKI Pysäytyssignaali TH SA Off-viiveen ajastin Ohjauspiiri Ajoituskaavio Rajakytkin S1 Turvaovirajakytkin S2 Lukon vapautussignaali Lukon vapautuskytkin S4 Pysäytyssignaali Kuittauspainike S3 K1 ja K2 (NC) K1 ja K2 (NO) K3 ja K4 (NC) K3 ja K4 (NO) KM1 ja KM2 (NC) KM1 ja KM2 (NO) Toimintakomento Salpa avautuu Toimintakomento Salpa voidaan avata Moottorin ohjaus Moottori pyörii Päästöviiveaika 10 Turvaovirajakytkin

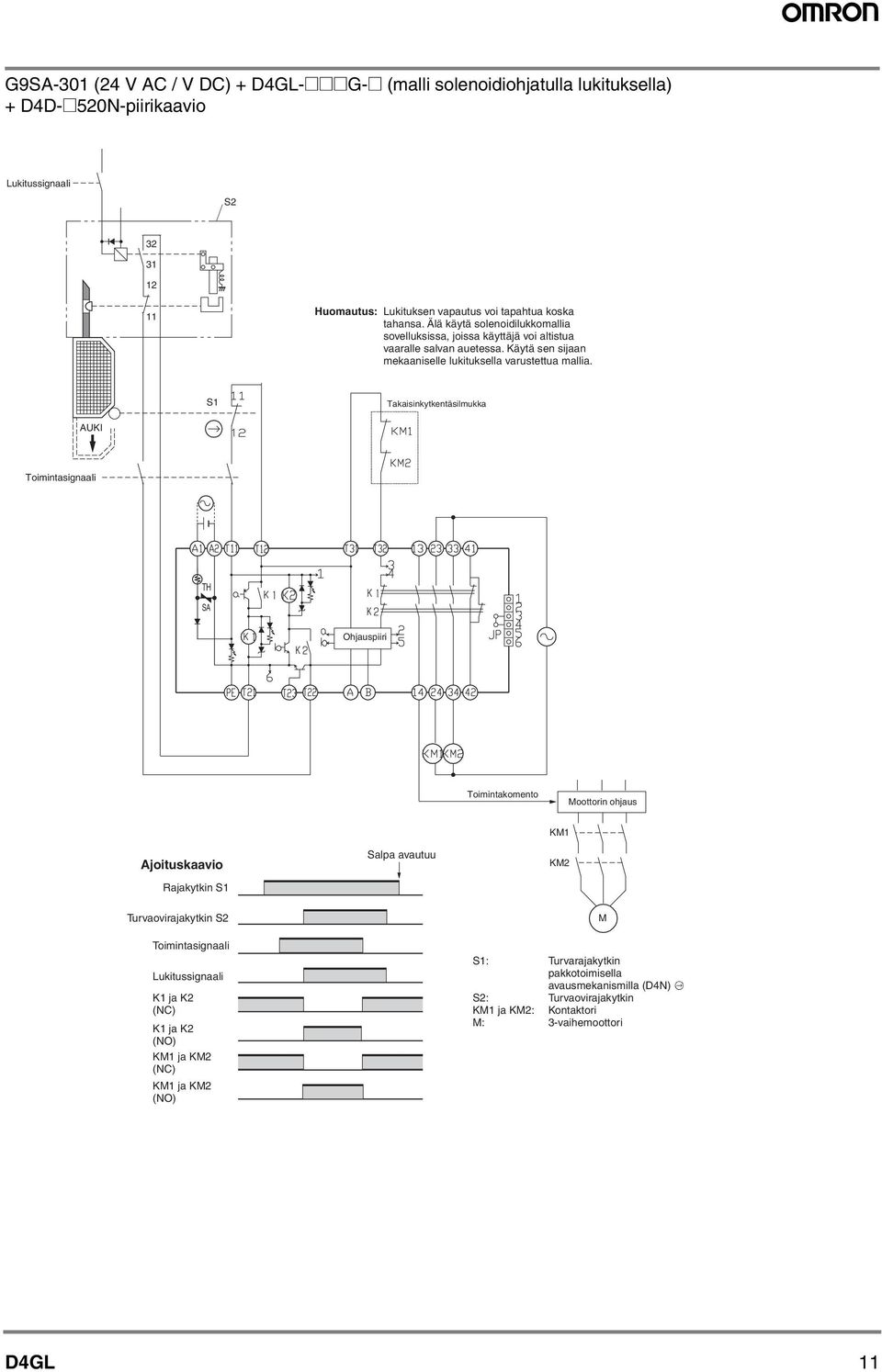

11 G9SA-301 (24 V AC / V DC) + D4GL-@@@G-@ (malli solenoidiohjatulla lukituksella) + D4D-@520N-piirikaavio Lukitussignaali S Huomautus: Lukituksen vapautus voi tapahtua koska tahansa. Älä käytä solenoidilukkomallia sovelluksissa, joissa käyttäjä voi altistua vaaralle salvan auetessa. Käytä sen sijaan mekaaniselle lukituksella varustettua mallia. S1 Takaisinkytkentäsilmukka AUKI Toimintasignaali TH SA Ohjauspiiri Toimintakomento Moottorin ohjaus Ajoituskaavio Rajakytkin S1 Salpa avautuu KM1 KM2 Turvaovirajakytkin S2 Toimintasignaali Lukitussignaali K1 ja K2 (NC) K1 ja K2 (NO) KM1 ja KM2 (NC) KM1 ja KM2 (NO) S1: Turvarajakytkin pakkotoimisella avausmekanismilla (D4N) S2: Turvaovirajakytkin KM1 ja KM2: Kontaktori M: 3-vaihemoottori M D4GL

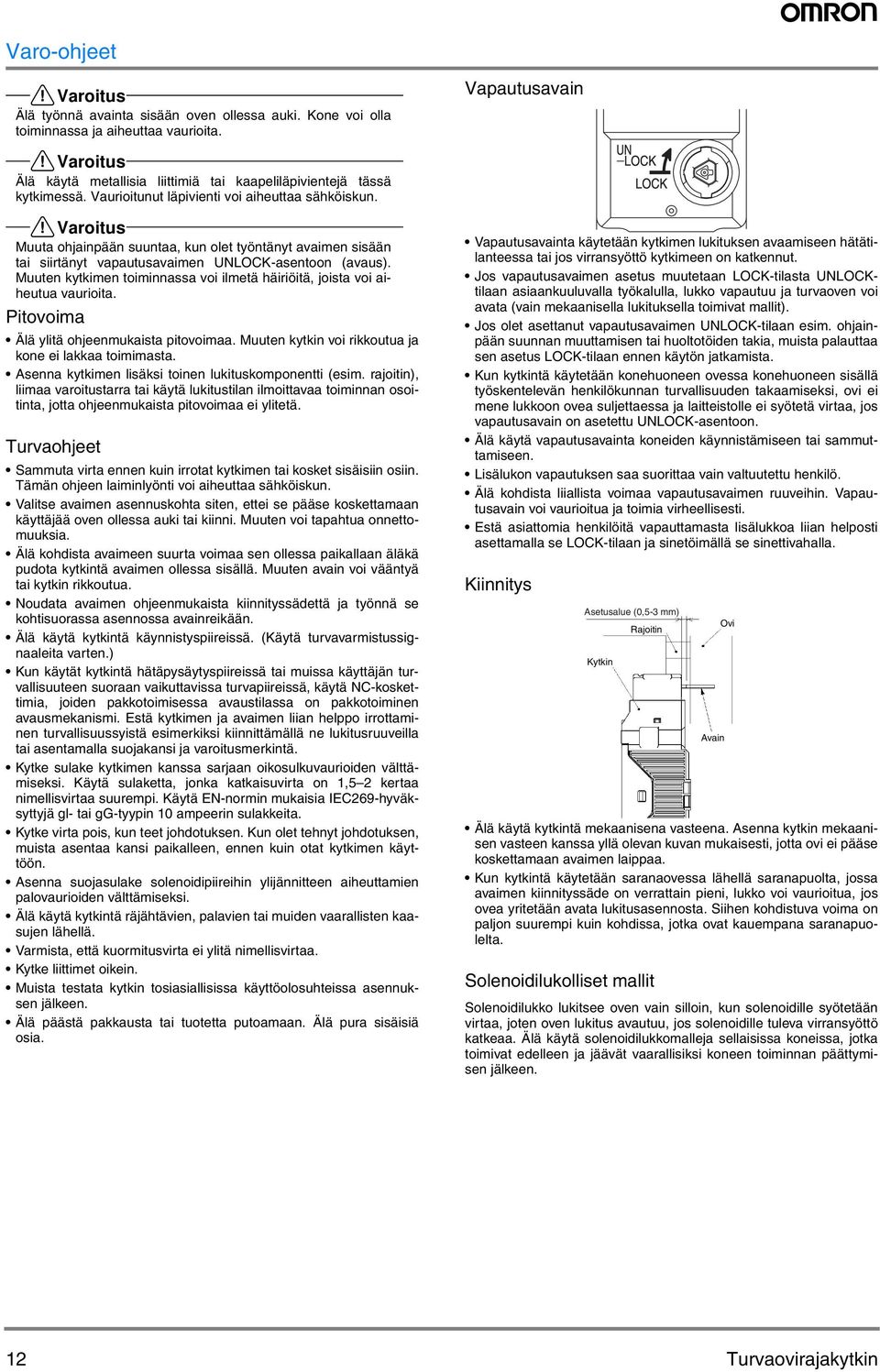

12 Varo-ohjeet!Varoitus Älä työnnä avainta sisään oven ollessa auki. Kone voi olla toiminnassa ja aiheuttaa vaurioita. Vapautusavain!Varoitus Älä käytä metallisia liittimiä tai kaapeliläpivientejä tässä kytkimessä. Vaurioitunut läpivienti voi aiheuttaa sähköiskun.!varoitus Muuta ohjainpään suuntaa, kun olet työntänyt avaimen sisään tai siirtänyt vapautusavaimen UNLOCK-asentoon (avaus). Muuten kytkimen toiminnassa voi ilmetä häiriöitä, joista voi aiheutua vaurioita. Pitovoima Älä ylitä ohjeenmukaista pitovoimaa. Muuten kytkin voi rikkoutua ja kone ei lakkaa toimimasta. Asenna kytkimen lisäksi toinen lukituskomponentti (esim. rajoitin), liimaa varoitustarra tai käytä lukitustilan ilmoittavaa toiminnan osoitinta, jotta ohjeenmukaista pitovoimaa ei ylitetä. Turvaohjeet Sammuta virta ennen kuin irrotat kytkimen tai kosket sisäisiin osiin. Tämän ohjeen laiminlyönti voi aiheuttaa sähköiskun. Valitse avaimen asennuskohta siten, ettei se pääse koskettamaan käyttäjää oven ollessa auki tai kiinni. Muuten voi tapahtua onnettomuuksia. Älä kohdista avaimeen suurta voimaa sen ollessa paikallaan äläkä pudota kytkintä avaimen ollessa sisällä. Muuten avain voi vääntyä tai kytkin rikkoutua. Noudata avaimen ohjeenmukaista kiinnityssädettä ja työnnä se kohtisuorassa asennossa avainreikään. Älä käytä kytkintä käynnistyspiireissä. (Käytä turvavarmistussignaaleita varten.) Kun käytät kytkintä hätäpysäytyspiireissä tai muissa käyttäjän turvallisuuteen suoraan vaikuttavissa turvapiireissä, käytä NC-koskettimia, joiden pakkotoimisessa avaustilassa on pakkotoiminen avausmekanismi. Estä kytkimen ja avaimen liian helppo irrottaminen turvallisuussyistä esimerkiksi kiinnittämällä ne lukitusruuveilla tai asentamalla suojakansi ja varoitusmerkintä. Kytke sulake kytkimen kanssa sarjaan oikosulkuvaurioiden välttämiseksi. Käytä sulaketta, jonka katkaisuvirta on 1,5 2 kertaa nimellisvirtaa suurempi. Käytä EN-normin mukaisia IEC269-hyväksyttyjä gl- tai gg-tyypin 10 ampeerin sulakkeita. Kytke virta pois, kun teet johdotuksen. Kun olet tehnyt johdotuksen, muista asentaa kansi paikalleen, ennen kuin otat kytkimen käyttöön. Asenna suojasulake solenoidipiireihin ylijännitteen aiheuttamien palovaurioiden välttämiseksi. Älä käytä kytkintä räjähtävien, palavien tai muiden vaarallisten kaasujen lähellä. Varmista, että kuormitusvirta ei ylitä nimellisvirtaa. Kytke liittimet oikein. Muista testata kytkin tosiasiallisissa käyttöolosuhteissa asennuksen jälkeen. Älä päästä pakkausta tai tuotetta putoamaan. Älä pura sisäisiä osia. Vapautusavainta käytetään kytkimen lukituksen avaamiseen hätätilanteessa tai jos virransyöttö kytkimeen on katkennut. Jos vapautusavaimen asetus muutetaan LOCK-tilasta UNLOCKtilaan asiaankuuluvalla työkalulla, lukko vapautuu ja turvaoven voi avata (vain mekaanisella lukituksella toimivat mallit). Jos olet asettanut vapautusavaimen UNLOCK-tilaan esim. ohjainpään suunnan muuttamisen tai huoltotöiden takia, muista palauttaa sen asetus LOCK-tilaan ennen käytön jatkamista. Kun kytkintä käytetään konehuoneen ovessa konehuoneen sisällä työskentelevän henkilökunnan turvallisuuden takaamiseksi, ovi ei mene lukkoon ovea suljettaessa ja laitteistolle ei syötetä virtaa, jos vapautusavain on asetettu UNLOCK-asentoon. Älä käytä vapautusavainta koneiden käynnistämiseen tai sammuttamiseen. Lisälukon vapautuksen saa suorittaa vain valtuutettu henkilö. Älä kohdista liiallista voimaa vapautusavaimen ruuveihin. Vapautusavain voi vaurioitua ja toimia virheellisesti. Estä asiattomia henkilöitä vapauttamasta lisälukkoa liian helposti asettamalla se LOCK-tilaan ja sinetöimällä se sinettivahalla. Kiinnitys Asetusalue (0,5-3 mm) Kytkin Rajoitin Älä käytä kytkintä mekaanisena vasteena. Asenna kytkin mekaanisen vasteen kanssa yllä olevan kuvan mukaisesti, jotta ovi ei pääse koskettamaan avaimen laippaa. Kun kytkintä käytetään saranaovessa lähellä saranapuolta, jossa avaimen kiinnityssäde on verrattain pieni, lukko voi vaurioitua, jos ovea yritetään avata lukitusasennosta. Siihen kohdistuva voima on paljon suurempi kuin kohdissa, jotka ovat kauempana saranapuolelta. Solenoidilukolliset mallit Avain Solenoidilukko lukitsee oven vain silloin, kun solenoidille syötetään virtaa, joten oven lukitus avautuu, jos solenoidille tuleva virransyöttö katkeaa. Älä käytä solenoidilukkomalleja sellaisissa koneissa, jotka toimivat edelleen ja jäävät vaarallisiksi koneen toiminnan päättymisen jälkeen. Ovi 12 Turvaovirajakytkin

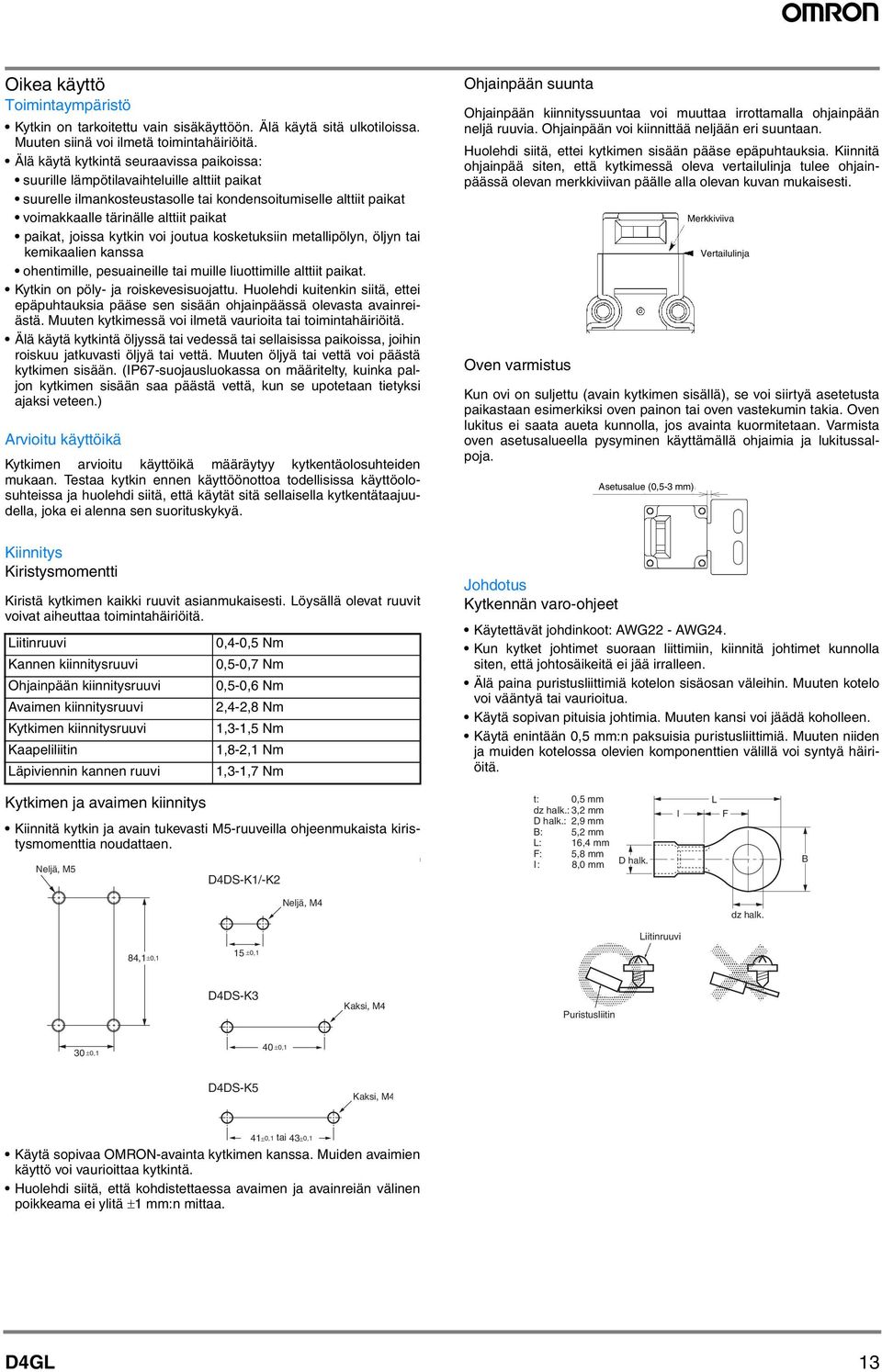

13 Oikea käyttö Toimintaympäristö Kytkin on tarkoitettu vain sisäkäyttöön. Älä käytä sitä ulkotiloissa. Muuten siinä voi ilmetä toimintahäiriöitä. Älä käytä kytkintä seuraavissa paikoissa: suurille lämpötilavaihteluille alttiit paikat suurelle ilmankosteustasolle tai kondensoitumiselle alttiit paikat voimakkaalle tärinälle alttiit paikat paikat, joissa kytkin voi joutua kosketuksiin metallipölyn, öljyn tai kemikaalien kanssa ohentimille, pesuaineille tai muille liuottimille alttiit paikat. Kytkin on pöly- ja roiskevesisuojattu. Huolehdi kuitenkin siitä, ettei epäpuhtauksia pääse sen sisään ohjainpäässä olevasta avainreiästä. Muuten kytkimessä voi ilmetä vaurioita tai toimintahäiriöitä. Älä käytä kytkintä öljyssä tai vedessä tai sellaisissa paikoissa, joihin roiskuu jatkuvasti öljyä tai vettä. Muuten öljyä tai vettä voi päästä kytkimen sisään. (IP67-suojausluokassa on määritelty, kuinka paljon kytkimen sisään saa päästä vettä, kun se upotetaan tietyksi ajaksi veteen.) Arvioitu käyttöikä Kytkimen arvioitu käyttöikä määräytyy kytkentäolosuhteiden mukaan. Testaa kytkin ennen käyttöönottoa todellisissa käyttöolosuhteissa ja huolehdi siitä, että käytät sitä sellaisella kytkentätaajuudella, joka ei alenna sen suorituskykyä. Ohjainpään suunta Ohjainpään kiinnityssuuntaa voi muuttaa irrottamalla ohjainpään neljä ruuvia. Ohjainpään voi kiinnittää neljään eri suuntaan. Huolehdi siitä, ettei kytkimen sisään pääse epäpuhtauksia. Kiinnitä ohjainpää siten, että kytkimessä oleva vertailulinja tulee ohjainpäässä olevan merkkiviivan päälle alla olevan kuvan mukaisesti. Oven varmistus Kun ovi on suljettu (avain kytkimen sisällä), se voi siirtyä asetetusta paikastaan esimerkiksi oven painon tai oven vastekumin takia. Oven lukitus ei saata aueta kunnolla, jos avainta kuormitetaan. Varmista oven asetusalueella pysyminen käyttämällä ohjaimia ja lukitussalpoja. Asetusalue (0,5-3 mm) Merkkiviiva Vertailulinja Kiinnitys Kiristysmomentti Kiristä kytkimen kaikki ruuvit asianmukaisesti. Löysällä olevat ruuvit voivat aiheuttaa toimintahäiriöitä. Liitinruuvi Kannen kiinnitysruuvi Ohjainpään kiinnitysruuvi Avaimen kiinnitysruuvi Kytkimen kiinnitysruuvi Kaapeliliitin Läpiviennin kannen ruuvi 0,4-0,5 Nm 0,5-0,7 Nm 0,5-0,6 Nm 2,4-2,8 Nm 1,3-1,5 Nm 1,8-2,1 Nm 1,3-1,7 Nm Johdotus Kytkennän varo-ohjeet Käytettävät johdinkoot: AWG22 - AWG24. Kun kytket johtimet suoraan liittimiin, kiinnitä johtimet kunnolla siten, että johtosäikeitä ei jää irralleen. Älä paina puristusliittimiä kotelon sisäosan väleihin. Muuten kotelo voi vääntyä tai vaurioitua. Käytä sopivan pituisia johtimia. Muuten kansi voi jäädä koholleen. Käytä enintään 0,5 mm:n paksuisia puristusliittimiä. Muuten niiden ja muiden kotelossa olevien komponenttien välillä voi syntyä häiriöitä. Kytkimen ja avaimen kiinnitys Kiinnitä kytkin ja avain tukevasti M5-ruuveilla ohjeenmukaista kiristysmomenttia noudattaen. Neljä, M5 D4DS-K1/-K2 ] t: 0,5 mm dz halk.: 3,2 mm D halk.: 2,9 mm B: 5,2 mm L: 16,4 mm F: 5,8 mm I: 8,0 mm D halk. l L F B Neljä, M4 dz halk. Liitinruuvi 84,1±0,1 15 ±0,1 D4DS-K3 Kaksi, M4 Puristusliitin 30 ±0,1 40 ±0,1 D4DS-K5 Kaksi, M4 41±0,1 tai 43±0,1 Käytä sopivaa OMR-avainta kytkimen kanssa. Muiden avaimien käyttö voi vaurioittaa kytkintä. Huolehdi siitä, että kohdistettaessa avaimen ja avainreiän välinen poikkeama ei ylitä ±1 mm:n mittaa. D4GL 13

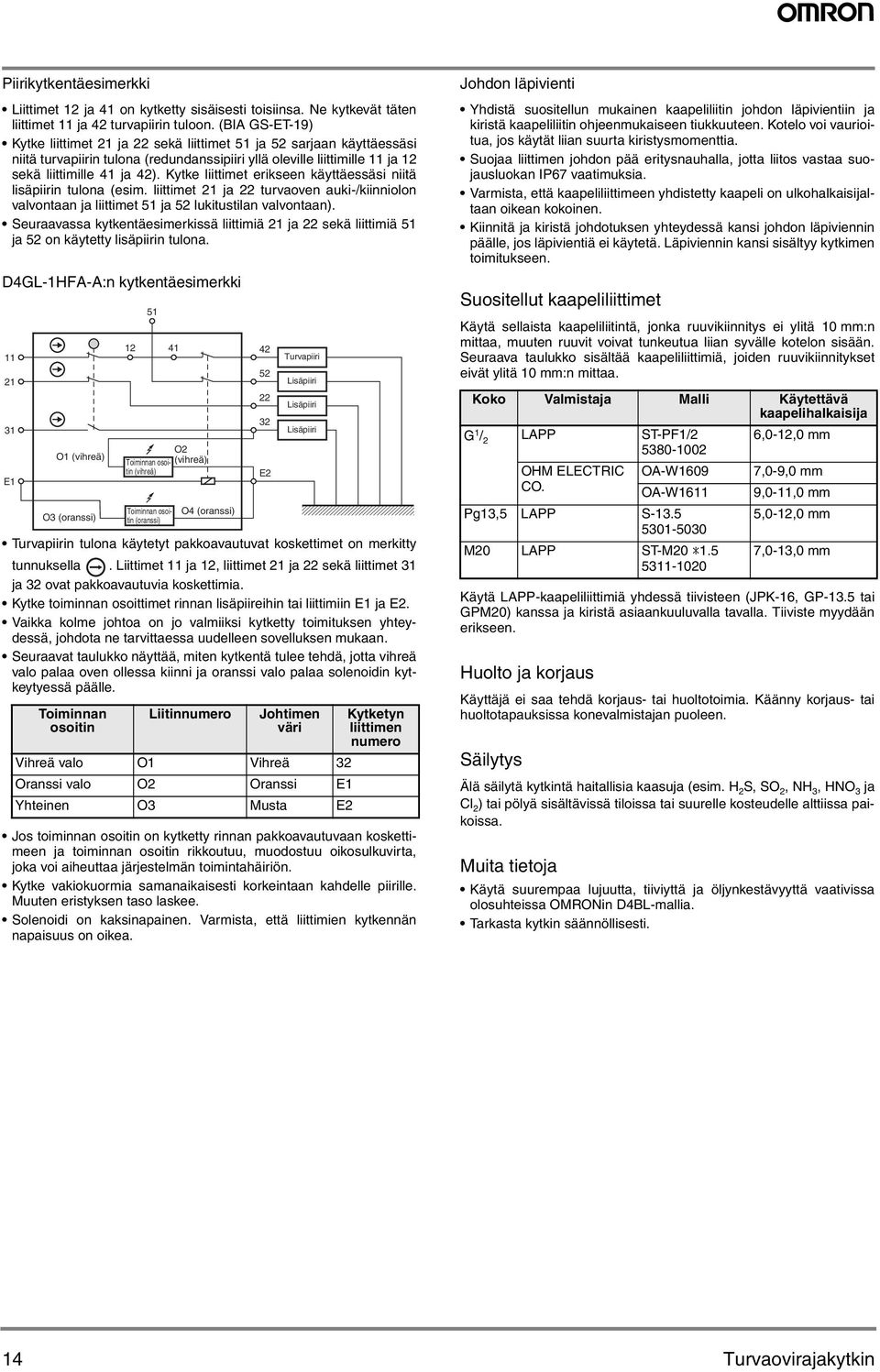

14 Piirikytkentäesimerkki Liittimet 12 ja 41 on kytketty sisäisesti toisiinsa. Ne kytkevät täten liittimet ja 42 turvapiirin tuloon. (BIA GS-ET-19) Kytke liittimet 21 ja 22 sekä liittimet 51 ja 52 sarjaan käyttäessäsi niitä turvapiirin tulona (redundanssipiiri yllä oleville liittimille ja 12 sekä liittimille 41 ja 42). Kytke liittimet erikseen käyttäessäsi niitä lisäpiirin tulona (esim. liittimet 21 ja 22 turvaoven auki-/kiinniolon valvontaan ja liittimet 51 ja 52 lukitustilan valvontaan). Seuraavassa kytkentäesimerkissä liittimiä 21 ja 22 sekä liittimiä 51 ja 52 on käytetty lisäpiirin tulona. D4GL-1HFA-A:n kytkentäesimerkki E1 O1 (vihreä) O3 (oranssi) Turvapiirin tulona käytetyt pakkoavautuvat koskettimet on merkitty tunnuksella. Liittimet ja 12, liittimet 21 ja 22 sekä liittimet 31 ja 32 ovat pakkoavautuvia koskettimia. Kytke toiminnan osoittimet rinnan lisäpiireihin tai liittimiin E1 ja E2. Vaikka kolme johtoa on jo valmiiksi kytketty toimituksen yhteydessä, johdota ne tarvittaessa uudelleen sovelluksen mukaan. Seuraavat taulukko näyttää, miten kytkentä tulee tehdä, jotta vihreä valo palaa oven ollessa kiinni ja oranssi valo palaa solenoidin kytkeytyessä päälle. Toiminnan osoitin Toiminnan osoitin (vihreä) Toiminnan osoitin (oranssi) O2 (vihreä) O4 (oranssi) Liitinnumero Lisäpiiri Johtimen väri Vihreä valo O1 Vihreä 32 Oranssi valo O2 Oranssi E1 Yhteinen O3 Musta E2 Kytketyn liittimen numero Jos toiminnan osoitin on kytketty rinnan pakkoavautuvaan koskettimeen ja toiminnan osoitin rikkoutuu, muodostuu oikosulkuvirta, joka voi aiheuttaa järjestelmän toimintahäiriön. Kytke vakiokuormia samanaikaisesti korkeintaan kahdelle piirille. Muuten eristyksen taso laskee. Solenoidi on kaksinapainen. Varmista, että liittimien kytkennän napaisuus on oikea E2 Turvapiiri Lisäpiiri Lisäpiiri Johdon läpivienti Yhdistä suositellun mukainen kaapeliliitin johdon läpivientiin ja kiristä kaapeliliitin ohjeenmukaiseen tiukkuuteen. Kotelo voi vaurioitua, jos käytät liian suurta kiristysmomenttia. Suojaa liittimen johdon pää eritysnauhalla, jotta liitos vastaa suojausluokan IP67 vaatimuksia. Varmista, että kaapeliliittimeen yhdistetty kaapeli on ulkohalkaisijaltaan oikean kokoinen. Kiinnitä ja kiristä johdotuksen yhteydessä kansi johdon läpiviennin päälle, jos läpivientiä ei käytetä. Läpiviennin kansi sisältyy kytkimen toimitukseen. Suositellut kaapeliliittimet Käytä sellaista kaapeliliitintä, jonka ruuvikiinnitys ei ylitä 10 mm:n mittaa, muuten ruuvit voivat tunkeutua liian syvälle kotelon sisään. Seuraava taulukko sisältää kaapeliliittimiä, joiden ruuvikiinnitykset eivät ylitä 10 mm:n mittaa. Koko Valmistaja Malli Käytettävä kaapelihalkaisija G 1 / 2 LAPP ST-PF1/2 6,0-12,0 mm OHM ELECTRIC OA-W1609 7,0-9,0 mm CO. OA-W16 9,0-,0 mm LAPP S ,0-12,0 mm LAPP ST- * ,0-13,0 mm Käytä LAPP-kaapeliliittimiä yhdessä tiivisteen (JPK-16, GP-13.5 tai GP) kanssa ja kiristä asiaankuuluvalla tavalla. Tiiviste myydään erikseen. Huolto ja korjaus Käyttäjä ei saa tehdä korjaus- tai huoltotoimia. Käänny korjaus- tai huoltotapauksissa konevalmistajan puoleen. Säilytys Älä säilytä kytkintä haitallisia kaasuja (esim. H 2 S, SO 2, NH 3, HNO 3 ja Cl 2 ) tai pölyä sisältävissä tiloissa tai suurelle kosteudelle alttiissa paikoissa. Muita tietoja Käytä suurempaa lujuutta, tiiviyttä ja öljynkestävyyttä vaativissa olosuhteissa OMRin D4BL-mallia. Tarkasta kytkin säännöllisesti. 14 Turvaovirajakytkin

15 D4GL 15

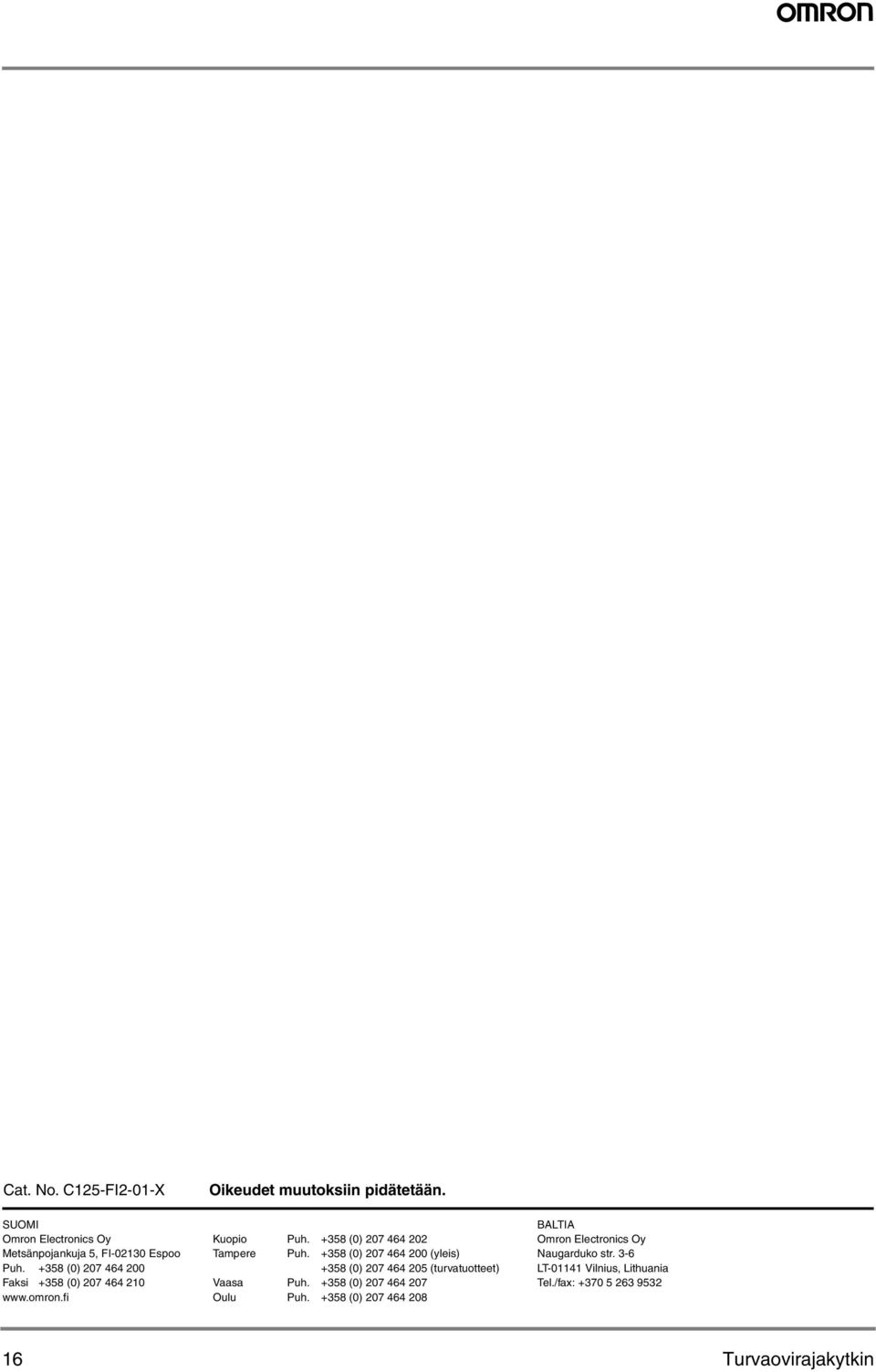

16 Cat. No. C125-FI2-01-X SUOMI Omron Electronics Oy Metsänpojankuja 5, FI Espoo Puh (0) Faksi +358 (0) Oikeudet muutoksiin pidätetään. Kuopio Puh (0) Tampere Puh (0) (yleis) +358 (0) (turvatuotteet) Vaasa Puh (0) Oulu Puh (0) BALTIA Omron Electronics Oy Naugarduko str. 3-6 LT-041 Vilnius, Lithuania Tel./fax: Turvaovirajakytkin
