KÄYTTÖOPAS DCP-7030 DCP-7040 DCP-7045N. Versio A FIN

Transkriptio

1 KÄYTTÖOPAS DCP-7030 DCP-7040 DCP-7045N Versio A FIN

2 Jos haluat soittaa asiakaspalveluun Täytä seuraavat tiedot tulevaa käyttöä varten: Mallinumero: DCP-7030, DCP-7040 ja DCP-7045N (Ympyröi oma mallinumerosi) Sarjanumero: 1 Ostopäivä: Ostopaikka: 1 Sarjanumero on laitteen takana. Säilytä tämä Käyttöopas ja ostokuitti todistuksena ostosta varkauden tai tulipalon varalta tai takuuhuoltoa varten. Rekisteröi tuote Internetissä osoitteessa Kun rekisteröit tuotteen Brotherin sivustolla, sinut merkitään tuotteen alkuperäiseksi omistajaksi. Brother-laitteen rekisteröinti voi toimia todisteena laitteen ostopäivämäärästä, jos ostokuitti katoaa, ja voi olla tukena vakuutuskorvaushakemuksessa, jos vakuutus kattaa laitteen menetyksen Brother Industries, Ltd.

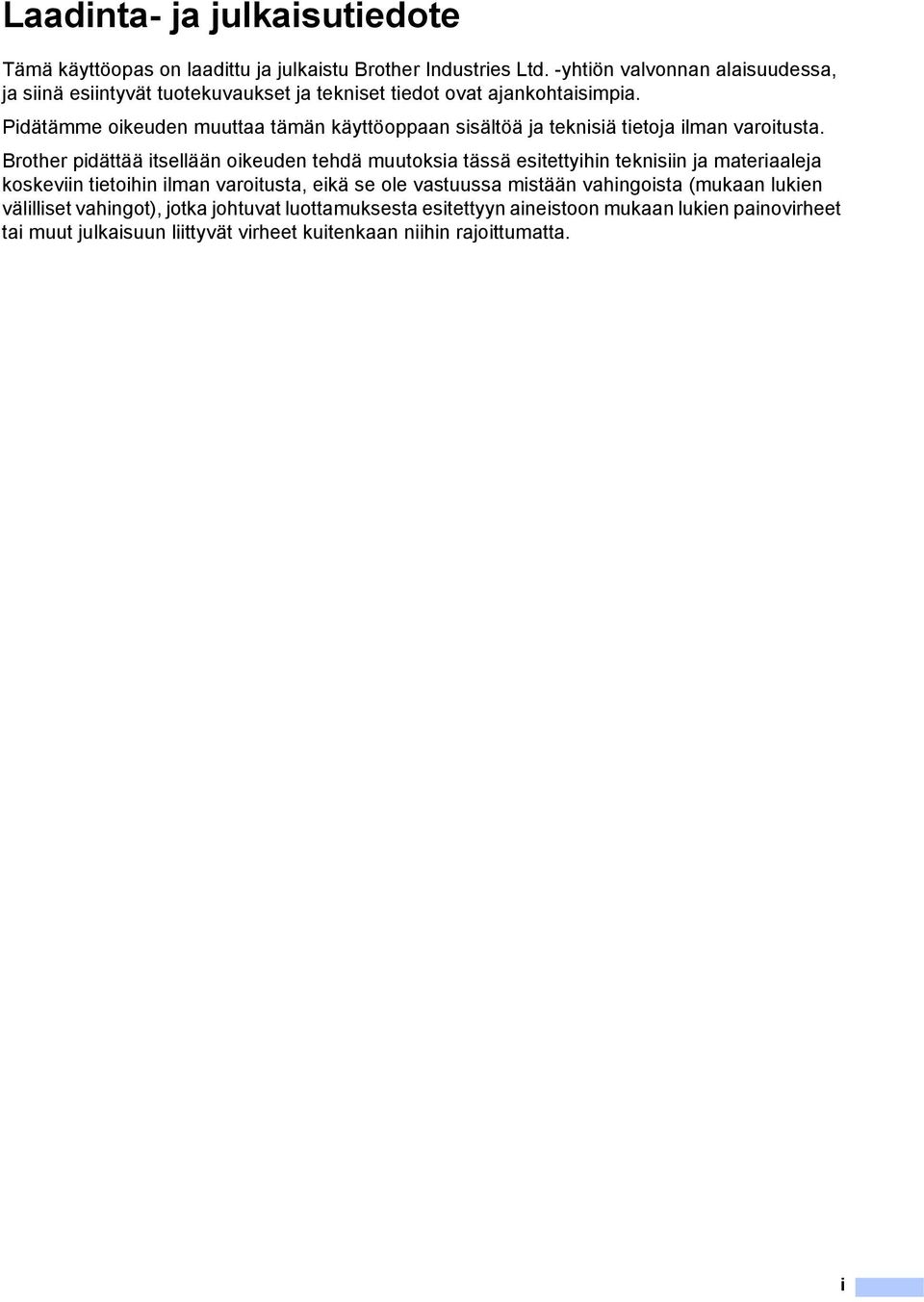

3 Laadinta- ja julkaisutiedote Tämä käyttöopas on laadittu ja julkaistu Brother Industries Ltd. -yhtiön valvonnan alaisuudessa, ja siinä esiintyvät tuotekuvaukset ja tekniset tiedot ovat ajankohtaisimpia. Pidätämme oikeuden muuttaa tämän käyttöoppaan sisältöä ja teknisiä tietoja ilman varoitusta. Brother pidättää itsellään oikeuden tehdä muutoksia tässä esitettyihin teknisiin ja materiaaleja koskeviin tietoihin ilman varoitusta, eikä se ole vastuussa mistään vahingoista (mukaan lukien välilliset vahingot), jotka johtuvat luottamuksesta esitettyyn aineistoon mukaan lukien painovirheet tai muut julkaisuun liittyvät virheet kuitenkaan niihin rajoittumatta. i

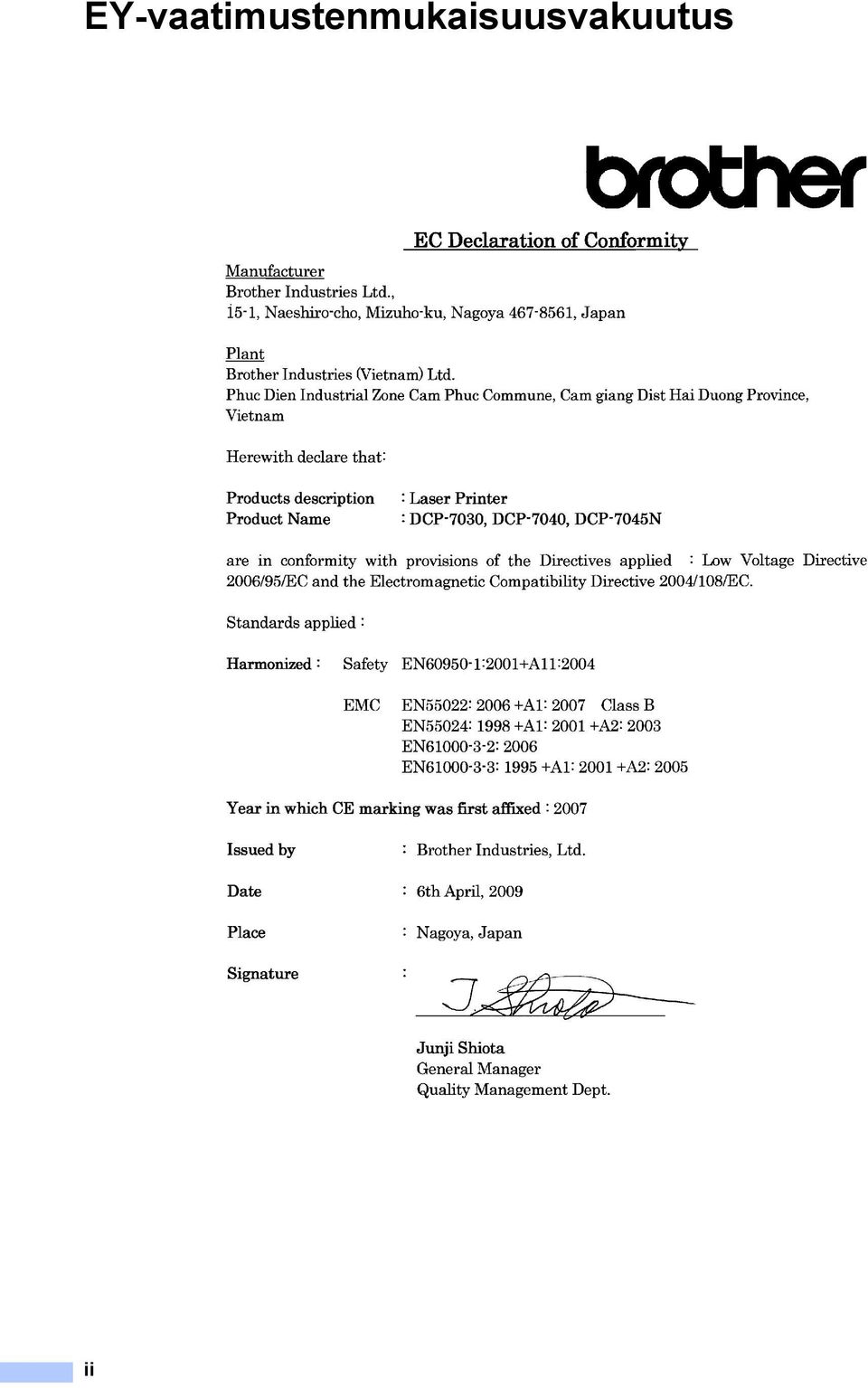

4 EY-vaatimustenmukaisuusvakuutus ii

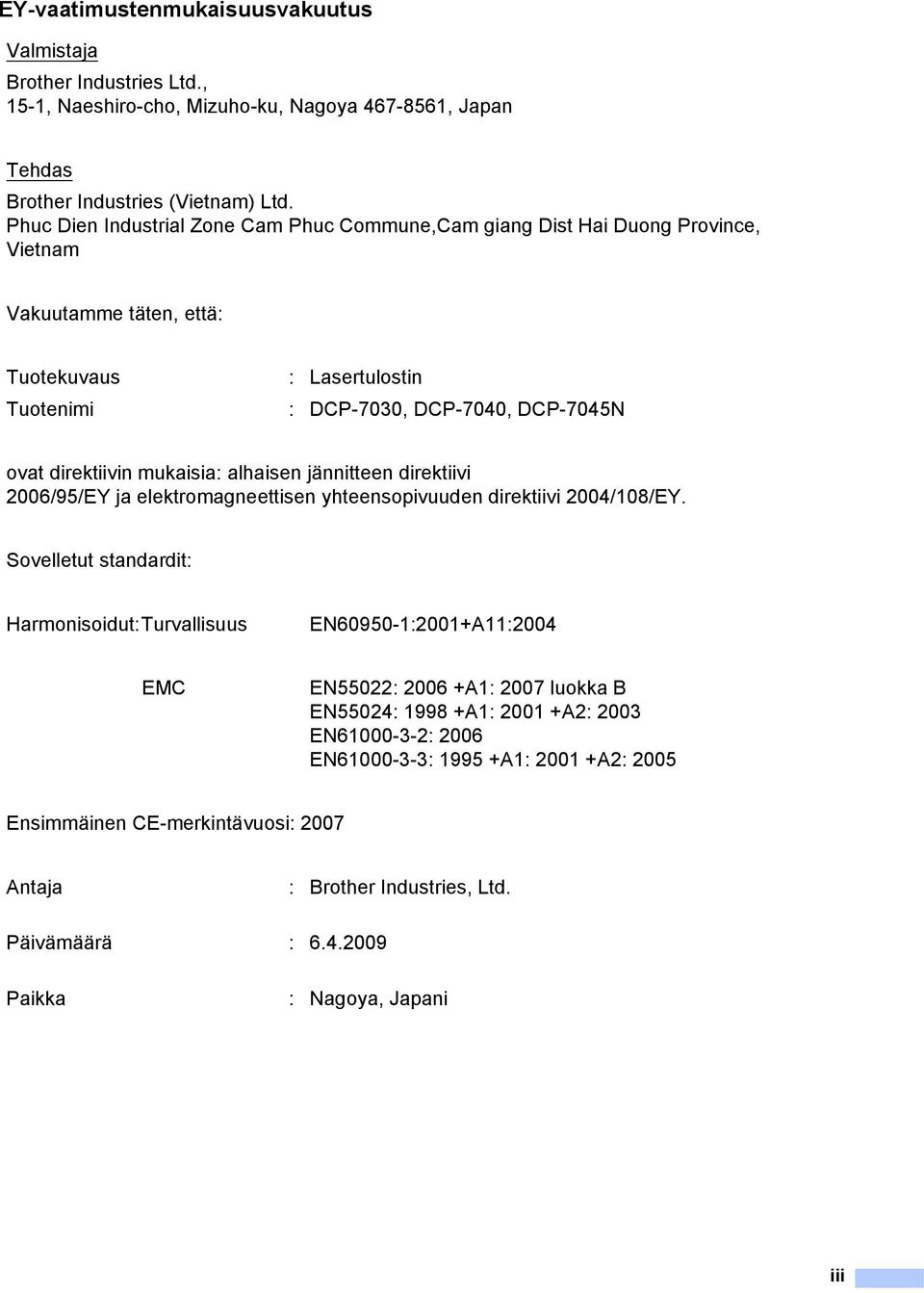

5 EY-vaatimustenmukaisuusvakuutus Valmistaja Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japan Tehdas Brother Industries (Vietnam) Ltd. Phuc Dien Industrial Zone Cam Phuc Commune,Cam giang Dist Hai Duong Province, Vietnam Vakuutamme täten, että: Tuotekuvaus : Lasertulostin Tuotenimi : DCP-7030, DCP-7040, DCP-7045N ovat direktiivin mukaisia: alhaisen jännitteen direktiivi 2006/95/EY ja elektromagneettisen yhteensopivuuden direktiivi 2004/108/EY. Sovelletut standardit: Harmonisoidut: Turvallisuus EN :2001+A11:2004 EMC EN55022: A1: 2007 luokka B EN55024: A1: A2: 2003 EN : 2006 EN : A1: A2: 2005 Ensimmäinen CE-merkintävuosi: 2007 Antaja : Brother Industries, Ltd. Päivämäärä : Paikka : Nagoya, Japani iii

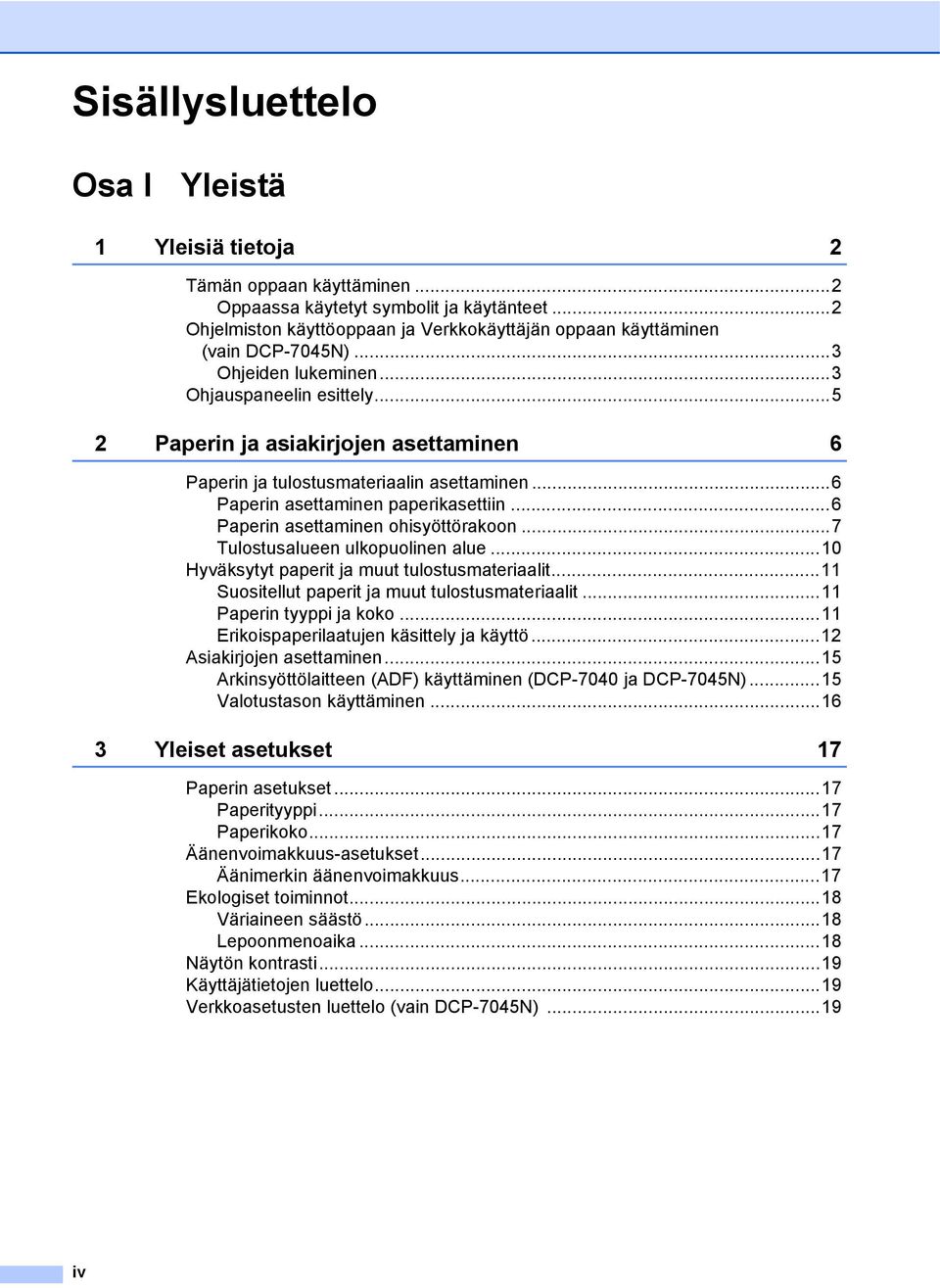

6 Sisällysluettelo Osa I Yleistä 1 Yleisiä tietoja 2 Tämän oppaan käyttäminen...2 Oppaassa käytetyt symbolit ja käytänteet...2 Ohjelmiston käyttöoppaan ja Verkkokäyttäjän oppaan käyttäminen (vain DCP-7045N)...3 Ohjeiden lukeminen...3 Ohjauspaneelin esittely Paperin ja asiakirjojen asettaminen 6 Paperin ja tulostusmateriaalin asettaminen...6 Paperin asettaminen paperikasettiin...6 Paperin asettaminen ohisyöttörakoon...7 Tulostusalueen ulkopuolinen alue...10 Hyväksytyt paperit ja muut tulostusmateriaalit...11 Suositellut paperit ja muut tulostusmateriaalit...11 Paperin tyyppi ja koko...11 Erikoispaperilaatujen käsittely ja käyttö...12 Asiakirjojen asettaminen...15 Arkinsyöttölaitteen (ADF) käyttäminen (DCP-7040 ja DCP-7045N)...15 Valotustason käyttäminen Yleiset asetukset 17 Paperin asetukset...17 Paperityyppi...17 Paperikoko...17 Äänenvoimakkuus-asetukset...17 Äänimerkin äänenvoimakkuus...17 Ekologiset toiminnot...18 Väriaineen säästö...18 Lepoonmenoaika...18 Näytön kontrasti...19 Käyttäjätietojen luettelo...19 Verkkoasetusten luettelo (vain DCP-7045N)...19 iv

7 Osa II Kopiointi 4 Kopiointi 22 Kopioiden ottaminen...22 Siirtyminen kopiointitilaan...22 Yhden kopion ottaminen...22 Useiden kopioiden ottaminen...22 Kopioinnin lopettaminen...22 Kopiointiasetukset (väliaikaiset asetukset)...23 Kopioitavan kuvan suurentaminen tai pienentäminen...23 Kontrastin säätö...24 Asetukset (Options) -näppäimen käyttäminen...25 Kopiolaadun parantaminen...25 Kopioiden lajittelu arkinsyöttölaitteella (DCP-7040 ja DCP-7045N)...26 Useiden sivujen kopiointi yhdelle sivulle (sivun asettelu)...26 Muisti täynnä -viesti...27 Osa III Ohjelma 5 Ohjelmiston ja verkon (vain DCP-7045N) toiminnot 30 Käyttöoppaan lukeminen HTML-muodossa...30 Windows...30 Macintosh...31 Osa IV Liitteet A Turvallisuus ja rajoitukset 34 Paikan valinta...34 Tärkeää...35 Varotoimenpiteet...35 IEC A2:2001 -standardi...38 LUOKAN 1 LASERLAITE...38 Irrota laite verkkovirrasta...38 Lähiverkkoliitäntä (vain DCP-7045N)...39 Radiotaajuushäiriöt...39 Direktiivi 2002/96/EY ja standardi EN Kansainväinen ENERGY STAR -merkintä...40 Tärkeitä turvaohjeita...40 Tavaramerkit...42 v

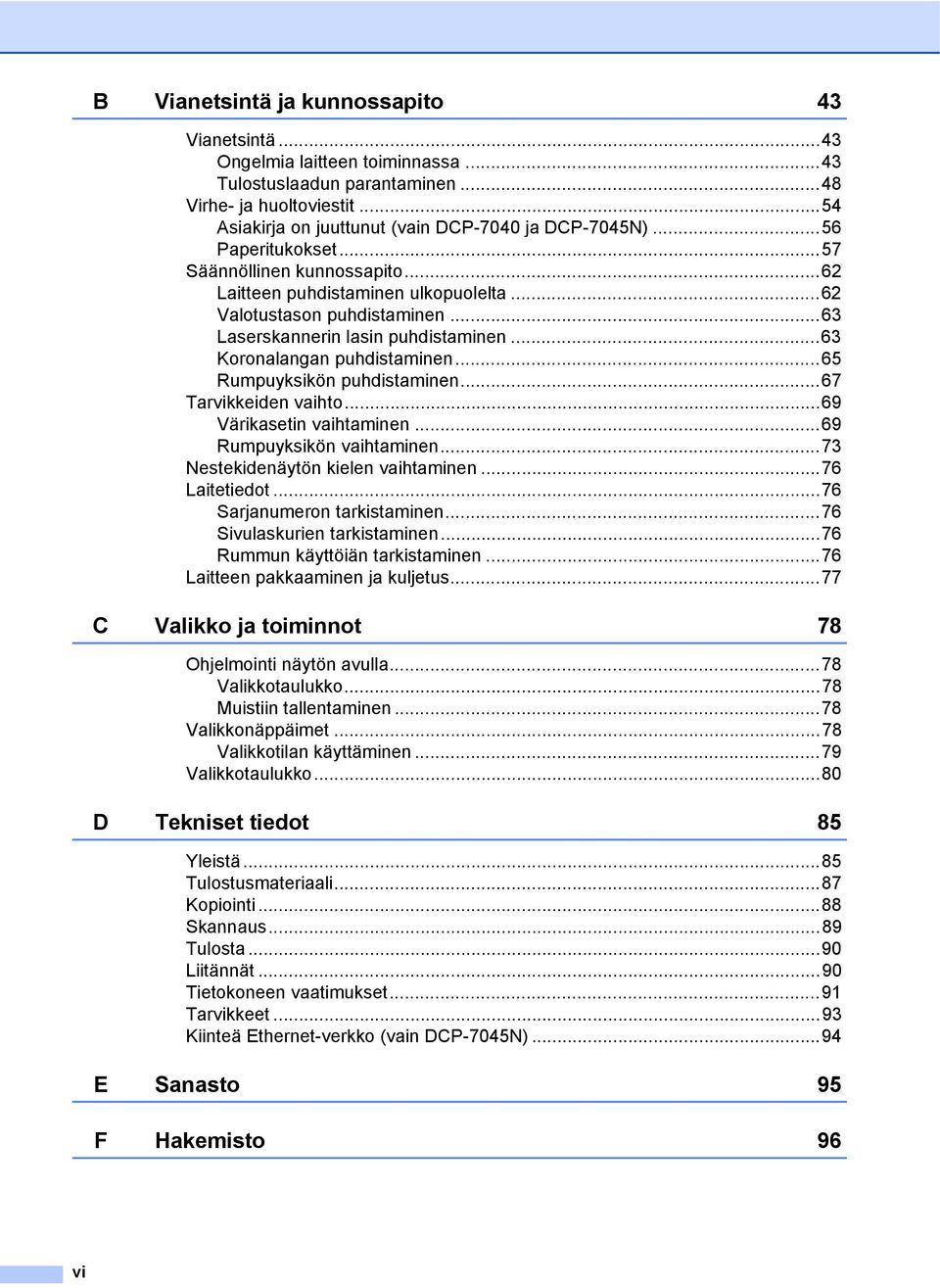

8 B Vianetsintä ja kunnossapito 43 Vianetsintä...43 Ongelmia laitteen toiminnassa...43 Tulostuslaadun parantaminen...48 Virhe- ja huoltoviestit...54 Asiakirja on juuttunut (vain DCP-7040 ja DCP-7045N)...56 Paperitukokset...57 Säännöllinen kunnossapito...62 Laitteen puhdistaminen ulkopuolelta...62 Valotustason puhdistaminen...63 Laserskannerin lasin puhdistaminen...63 Koronalangan puhdistaminen...65 Rumpuyksikön puhdistaminen...67 Tarvikkeiden vaihto...69 Värikasetin vaihtaminen...69 Rumpuyksikön vaihtaminen...73 Nestekidenäytön kielen vaihtaminen...76 Laitetiedot...76 Sarjanumeron tarkistaminen...76 Sivulaskurien tarkistaminen...76 Rummun käyttöiän tarkistaminen...76 Laitteen pakkaaminen ja kuljetus...77 C Valikko ja toiminnot 78 Ohjelmointi näytön avulla...78 Valikkotaulukko...78 Muistiin tallentaminen...78 Valikkonäppäimet...78 Valikkotilan käyttäminen...79 Valikkotaulukko...80 D Tekniset tiedot 85 Yleistä...85 Tulostusmateriaali...87 Kopiointi...88 Skannaus...89 Tulosta...90 Liitännät...90 Tietokoneen vaatimukset...91 Tarvikkeet...93 Kiinteä Ethernet-verkko (vain DCP-7045N)...94 E Sanasto 95 F Hakemisto 96 vi

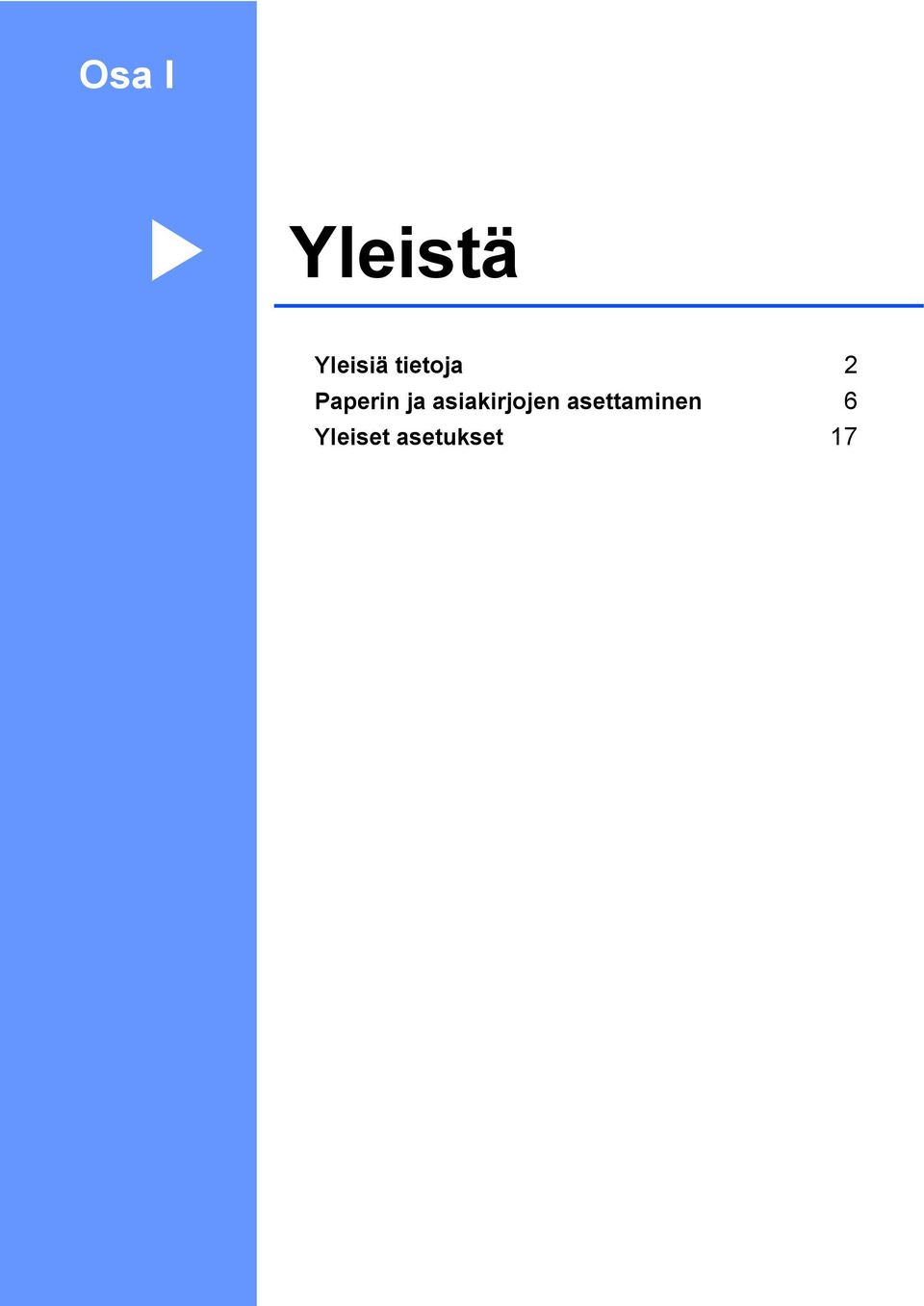

9 Osa I Yleistä I Yleisiä tietoja 2 Paperin ja asiakirjojen asettaminen 6 Yleiset asetukset 17

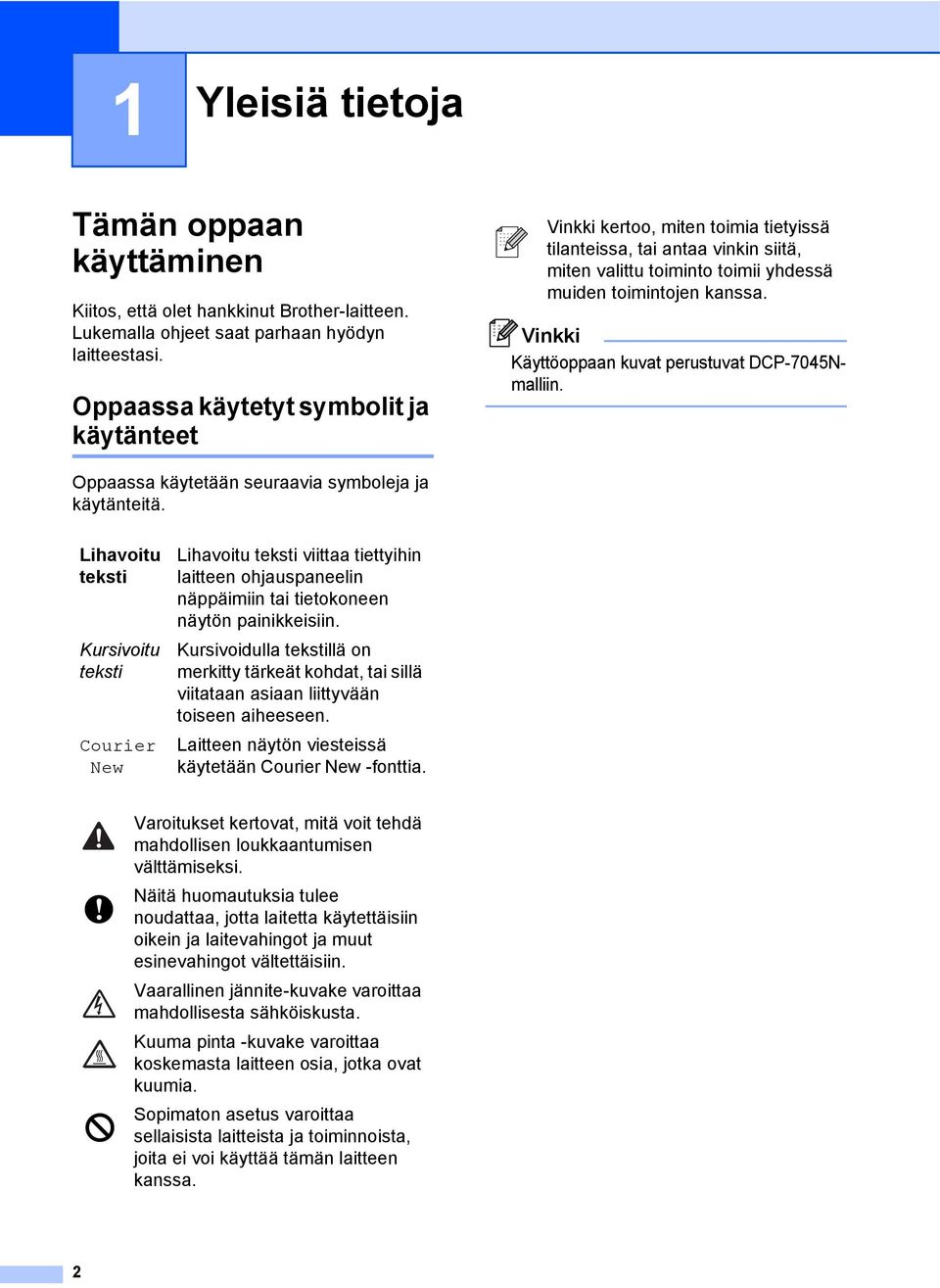

10 1 Yleisiä tietoja 1 Tämän oppaan käyttäminen 1 Kiitos, että olet hankkinut Brother-laitteen. Lukemalla ohjeet saat parhaan hyödyn laitteestasi. Oppaassa käytetyt symbolit ja käytänteet 1 Vinkki kertoo, miten toimia tietyissä tilanteissa, tai antaa vinkin siitä, miten valittu toiminto toimii yhdessä muiden toimintojen kanssa. Vinkki Käyttöoppaan kuvat perustuvat DCP-7045Nmalliin. Oppaassa käytetään seuraavia symboleja ja käytänteitä. Lihavoitu teksti Kursivoitu teksti Courier New Lihavoitu teksti viittaa tiettyihin laitteen ohjauspaneelin näppäimiin tai tietokoneen näytön painikkeisiin. Kursivoidulla tekstillä on merkitty tärkeät kohdat, tai sillä viitataan asiaan liittyvään toiseen aiheeseen. Laitteen näytön viesteissä käytetään Courier New -fonttia. Varoitukset kertovat, mitä voit tehdä mahdollisen loukkaantumisen välttämiseksi. Näitä huomautuksia tulee noudattaa, jotta laitetta käytettäisiin oikein ja laitevahingot ja muut esinevahingot vältettäisiin. Vaarallinen jännite-kuvake varoittaa mahdollisesta sähköiskusta. Kuuma pinta -kuvake varoittaa koskemasta laitteen osia, jotka ovat kuumia. Sopimaton asetus varoittaa sellaisista laitteista ja toiminnoista, joita ei voi käyttää tämän laitteen kanssa. 2

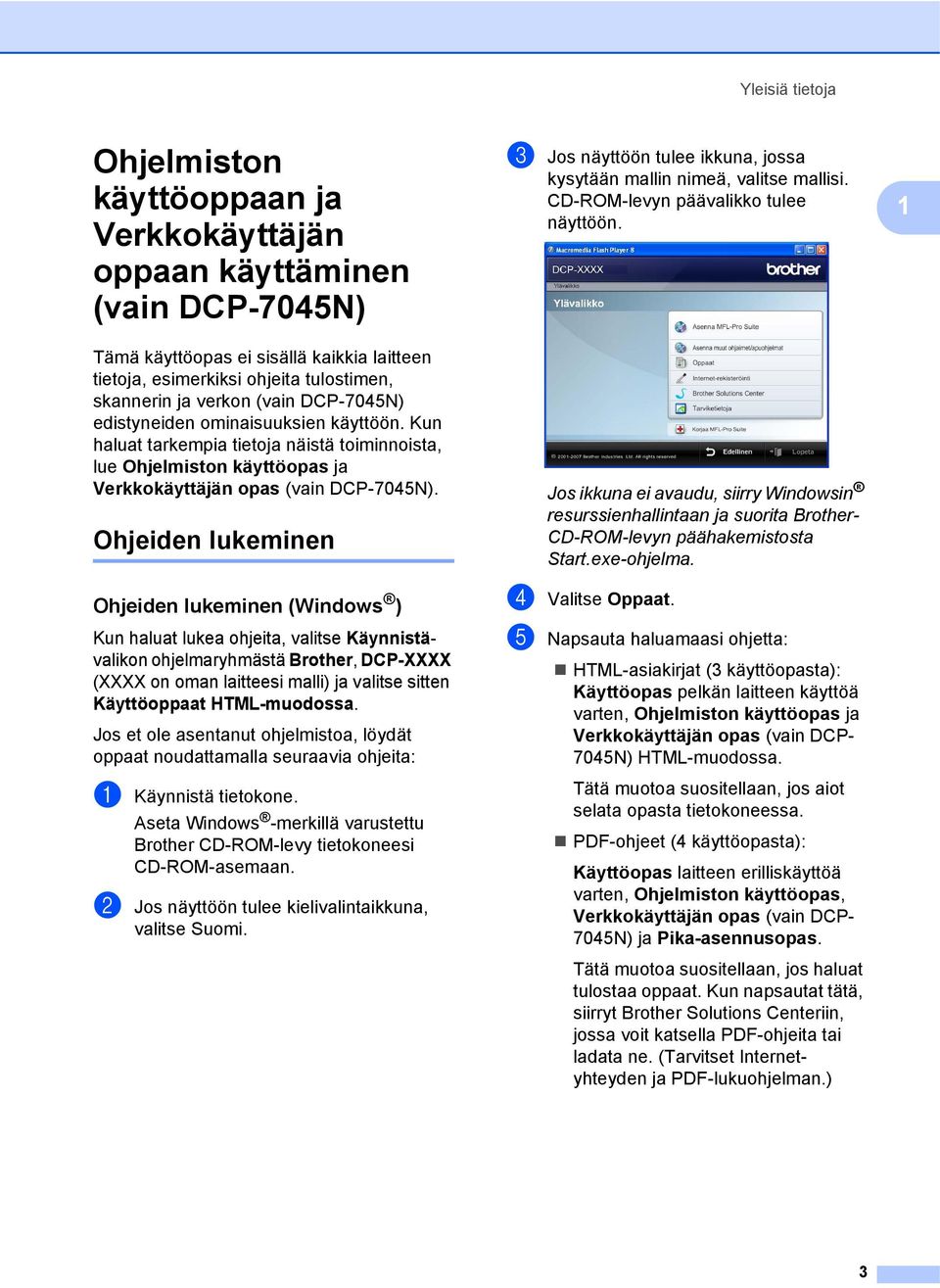

11 Yleisiä tietoja Ohjelmiston käyttöoppaan ja Verkkokäyttäjän oppaan käyttäminen (vain DCP-7045N) 1 Tämä käyttöopas ei sisällä kaikkia laitteen tietoja, esimerkiksi ohjeita tulostimen, skannerin ja verkon (vain DCP-7045N) edistyneiden ominaisuuksien käyttöön. Kun haluat tarkempia tietoja näistä toiminnoista, lue Ohjelmiston käyttöopas ja Verkkokäyttäjän opas (vain DCP-7045N). Ohjeiden lukeminen 1 Ohjeiden lukeminen (Windows ) 1 Kun haluat lukea ohjeita, valitse Käynnistävalikon ohjelmaryhmästä Brother, DCP-XXXX (XXXX on oman laitteesi malli) ja valitse sitten Käyttöoppaat HTML-muodossa. Jos et ole asentanut ohjelmistoa, löydät oppaat noudattamalla seuraavia ohjeita: a Käynnistä tietokone. Aseta Windows -merkillä varustettu Brother CD-ROM-levy tietokoneesi CD-ROM-asemaan. b Jos näyttöön tulee kielivalintaikkuna, valitse Suomi. c Jos näyttöön tulee ikkuna, jossa kysytään mallin nimeä, valitse mallisi. CD-ROM-levyn päävalikko tulee näyttöön. Jos ikkuna ei avaudu, siirry Windowsin resurssienhallintaan ja suorita Brother- CD-ROM-levyn päähakemistosta Start.exe-ohjelma. d Valitse Oppaat. e Napsauta haluamaasi ohjetta: HTML-asiakirjat (3 käyttöopasta): Käyttöopas pelkän laitteen käyttöä varten, Ohjelmiston käyttöopas ja Verkkokäyttäjän opas (vain DCP- 7045N) HTML-muodossa. Tätä muotoa suositellaan, jos aiot selata opasta tietokoneessa. PDF-ohjeet (4 käyttöopasta): Käyttöopas laitteen erilliskäyttöä varten, Ohjelmiston käyttöopas, Verkkokäyttäjän opas (vain DCP- 7045N) ja Pika-asennusopas. Tätä muotoa suositellaan, jos haluat tulostaa oppaat. Kun napsautat tätä, siirryt Brother Solutions Centeriin, jossa voit katsella PDF-ohjeita tai ladata ne. (Tarvitset Internetyhteyden ja PDF-lukuohjelman.) 1 3

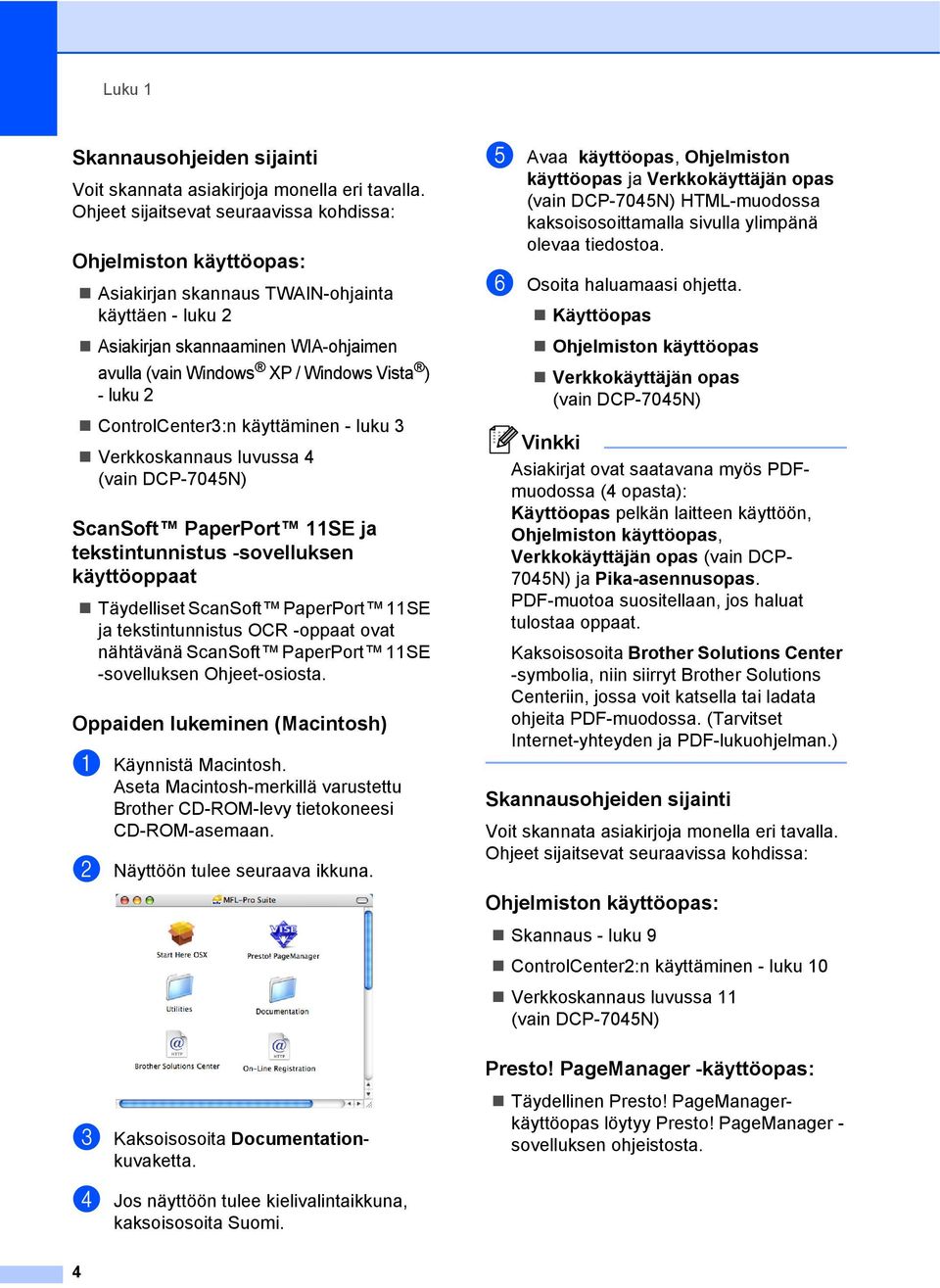

12 Luku 1 Skannausohjeiden sijainti 1 Voit skannata asiakirjoja monella eri tavalla. Ohjeet sijaitsevat seuraavissa kohdissa: Ohjelmiston käyttöopas: 1 Asiakirjan skannaus TWAIN-ohjainta käyttäen - luku 2 Asiakirjan skannaaminen WIA-ohjaimen avulla (vain Windows XP / Windows Vista ) - luku 2 ControlCenter3:n käyttäminen - luku 3 Verkkoskannaus luvussa 4 (vain DCP-7045N) ScanSoft PaperPort 11SE ja tekstintunnistus -sovelluksen käyttöoppaat 1 Täydelliset ScanSoft PaperPort 11SE ja tekstintunnistus OCR -oppaat ovat nähtävänä ScanSoft PaperPort 11SE -sovelluksen Ohjeet-osiosta. Oppaiden lukeminen (Macintosh) 1 a Käynnistä Macintosh. Aseta Macintosh-merkillä varustettu Brother CD-ROM-levy tietokoneesi CD-ROM-asemaan. b Näyttöön tulee seuraava ikkuna. e Avaa käyttöopas, Ohjelmiston käyttöopas ja Verkkokäyttäjän opas (vain DCP-7045N) HTML-muodossa kaksoisosoittamalla sivulla ylimpänä olevaa tiedostoa. f Osoita haluamaasi ohjetta. Käyttöopas Ohjelmiston käyttöopas Verkkokäyttäjän opas (vain DCP-7045N) Vinkki Asiakirjat ovat saatavana myös PDFmuodossa (4 opasta): Käyttöopas pelkän laitteen käyttöön, Ohjelmiston käyttöopas, Verkkokäyttäjän opas (vain DCP- 7045N) ja Pika-asennusopas. PDF-muotoa suositellaan, jos haluat tulostaa oppaat. Kaksoisosoita Brother Solutions Center -symbolia, niin siirryt Brother Solutions Centeriin, jossa voit katsella tai ladata ohjeita PDF-muodossa. (Tarvitset Internet-yhteyden ja PDF-lukuohjelman.) Skannausohjeiden sijainti 1 Voit skannata asiakirjoja monella eri tavalla. Ohjeet sijaitsevat seuraavissa kohdissa: Ohjelmiston käyttöopas: 1 Skannaus - luku 9 ControlCenter2:n käyttäminen - luku 10 Verkkoskannaus luvussa 11 (vain DCP-7045N) Presto! PageManager -käyttöopas: 1 c Kaksoisosoita Documentationkuvaketta. Täydellinen Presto! PageManagerkäyttöopas löytyy Presto! PageManager - sovelluksen ohjeistosta. d Jos näyttöön tulee kielivalintaikkuna, kaksoisosoita Suomi. 4

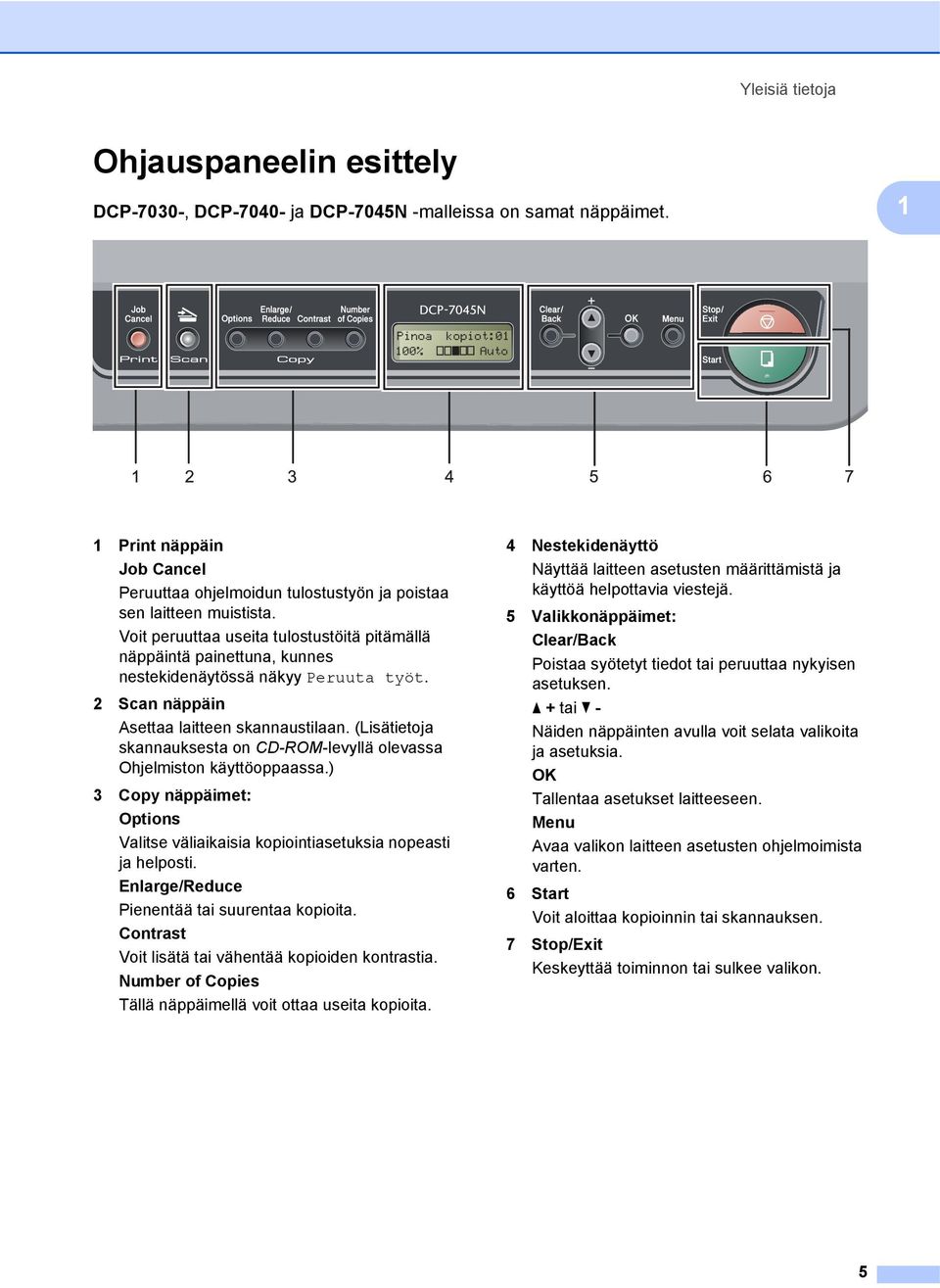

13 Yleisiä tietoja Ohjauspaneelin esittely 1 DCP-7030-, DCP ja DCP-7045N -malleissa on samat näppäimet. 1 1 Print näppäin Job Cancel Peruuttaa ohjelmoidun tulostustyön ja poistaa sen laitteen muistista. Voit peruuttaa useita tulostustöitä pitämällä näppäintä painettuna, kunnes nestekidenäytössä näkyy Peruuta työt. 2 Scan näppäin Asettaa laitteen skannaustilaan. (Lisätietoja skannauksesta on CD-ROM-levyllä olevassa Ohjelmiston käyttöoppaassa.) 3 Copy näppäimet: Options Valitse väliaikaisia kopiointiasetuksia nopeasti ja helposti. Enlarge/Reduce Pienentää tai suurentaa kopioita. Contrast Voit lisätä tai vähentää kopioiden kontrastia. Number of Copies Tällä näppäimellä voit ottaa useita kopioita. 4 Nestekidenäyttö Näyttää laitteen asetusten määrittämistä ja käyttöä helpottavia viestejä. 5 Valikkonäppäimet: Clear/Back Poistaa syötetyt tiedot tai peruuttaa nykyisen asetuksen. a + tai b - Näiden näppäinten avulla voit selata valikoita ja asetuksia. OK Tallentaa asetukset laitteeseen. Menu Avaa valikon laitteen asetusten ohjelmoimista varten. 6 Start Voit aloittaa kopioinnin tai skannauksen. 7 Stop/Exit Keskeyttää toiminnon tai sulkee valikon. 5

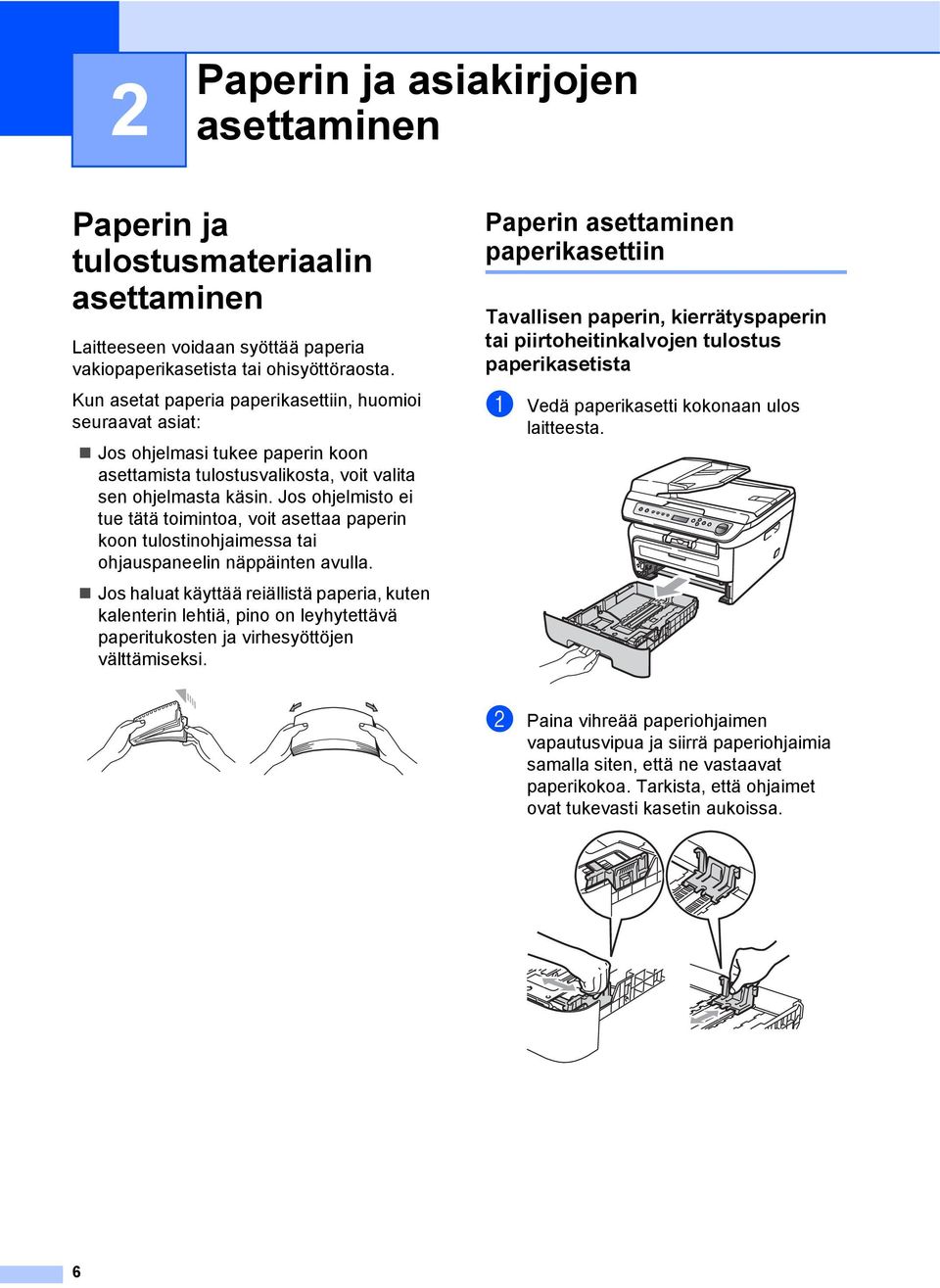

14 2 Paperin ja asiakirjojen asettaminen 2 Paperin ja tulostusmateriaalin asettaminen 2 Laitteeseen voidaan syöttää paperia vakiopaperikasetista tai ohisyöttöraosta. Kun asetat paperia paperikasettiin, huomioi seuraavat asiat: Jos ohjelmasi tukee paperin koon asettamista tulostusvalikosta, voit valita sen ohjelmasta käsin. Jos ohjelmisto ei tue tätä toimintoa, voit asettaa paperin koon tulostinohjaimessa tai ohjauspaneelin näppäinten avulla. Jos haluat käyttää reiällistä paperia, kuten kalenterin lehtiä, pino on leyhytettävä paperitukosten ja virhesyöttöjen välttämiseksi. Paperin asettaminen paperikasettiin 2 Tavallisen paperin, kierrätyspaperin tai piirtoheitinkalvojen tulostus paperikasetista 2 a Vedä paperikasetti kokonaan ulos laitteesta. b Paina vihreää paperiohjaimen vapautusvipua ja siirrä paperiohjaimia samalla siten, että ne vastaavat paperikokoa. Tarkista, että ohjaimet ovat tukevasti kasetin aukoissa. 6

15 Paperin ja asiakirjojen asettaminen c Aseta paperit kasettiin ja varmista, että paperit ovat yläreunan merkin (1) alapuolella. Tulostettava puoli on asetettava alaspäin. 1 Paperin asettaminen ohisyöttörakoon 2 Tähän aukkoon voit asettaa kirjekuoria ja muuta tulostusmateriaalia yksi kerrallaan. Käytä ohisyöttörakoa, kun haluat tulostaa tai kopioida tarroihin, kirjekuoriin tai paksulle paperille. 2 HUOMAUTUS Varmista, että paperiohjaimet ovat kiinni paperin reunoissa. Näin vältät paperin syöttövirheistä laitteelle aiheutuvat vauriot. Tavallisen paperin, kierrätyspaperin tai piirtoheitinkalvojen tulostus ohisyöttöraosta 2 Vinkki Laitteen käsinsyöttötila kytkeytyy automaattisesti päälle, kun ohisyöttörakoon laitetaan paperia. a Taita tukiläppä (1), jotta paperi ei liu u tekstipuoli alaspäin toimivalta luovutusalustalta, tai poimi kukin sivu sitä mukaa, kun ne tulevat laitteesta. d Työnnä paperikasetti kokonaan takaisin laitteeseen. Varmista, että paperi on kokonaan laitteessa. e Aukaise tukiläppä (1), jotta tekstipuoli alaspäin tulostettu paperi ei liu u pois luovutusalustalta. 1 b Avaa ohisyöttöraon kansi. 1 7

16 Luku 2 c Säädä ohisyöttöraon paperinohjaimia molemmilla käsillä paperin leveyden mukaisesti. d Käytä molempia käsiä ja aseta yksi paperiarkki tai piirtoheitinkalvo ohisyöttörakoon, kunnes etureuna koskee paperinsyöttötelaa. Kun tunnet laitteen vetävän paperia, päästä irti. Paksulle paperille, hienopaperille, tarroihin ja kirjekuoriin tulostaminen 2 Kun takaluovutusalusta on vedetty alas, laitteella on suora paperipolku ohisyöttöraosta koneen takaosaan asti. Käytä tätä paperin syöttö- ja tulostusmenetelmää, kun haluat tulostaa paksulle paperille, tarroihin tai kirjekuoriin. Vinkki Poista jokainen valmis arkki tai kirjekuori välittömästi paperitukosten välttämiseksi. Laitteen käsinsyöttötila kytkeytyy automaattisesti päälle, kun ohisyöttörakoon laitetaan paperia. a Avaa takakansi (takaluovutusalusta). b Avaa ohisyöttöraon kansi. 8

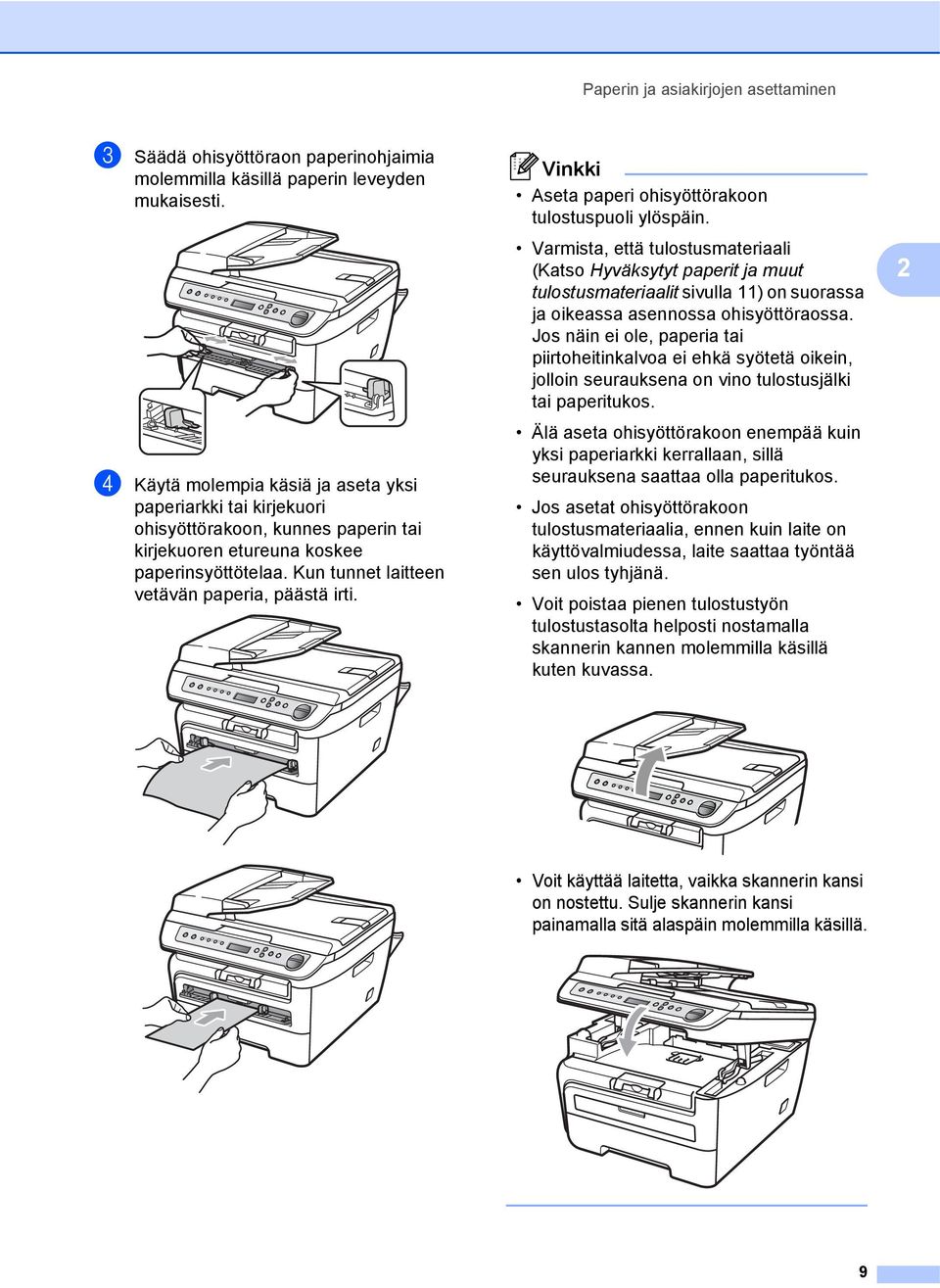

17 Paperin ja asiakirjojen asettaminen c Säädä ohisyöttöraon paperinohjaimia molemmilla käsillä paperin leveyden mukaisesti. d Käytä molempia käsiä ja aseta yksi paperiarkki tai kirjekuori ohisyöttörakoon, kunnes paperin tai kirjekuoren etureuna koskee paperinsyöttötelaa. Kun tunnet laitteen vetävän paperia, päästä irti. Vinkki Aseta paperi ohisyöttörakoon tulostuspuoli ylöspäin. Varmista, että tulostusmateriaali (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11) on suorassa ja oikeassa asennossa ohisyöttöraossa. Jos näin ei ole, paperia tai piirtoheitinkalvoa ei ehkä syötetä oikein, jolloin seurauksena on vino tulostusjälki tai paperitukos. Älä aseta ohisyöttörakoon enempää kuin yksi paperiarkki kerrallaan, sillä seurauksena saattaa olla paperitukos. Jos asetat ohisyöttörakoon tulostusmateriaalia, ennen kuin laite on käyttövalmiudessa, laite saattaa työntää sen ulos tyhjänä. Voit poistaa pienen tulostustyön tulostustasolta helposti nostamalla skannerin kannen molemmilla käsillä kuten kuvassa. 2 Voit käyttää laitetta, vaikka skannerin kansi on nostettu. Sulje skannerin kansi painamalla sitä alaspäin molemmilla käsillä. 9

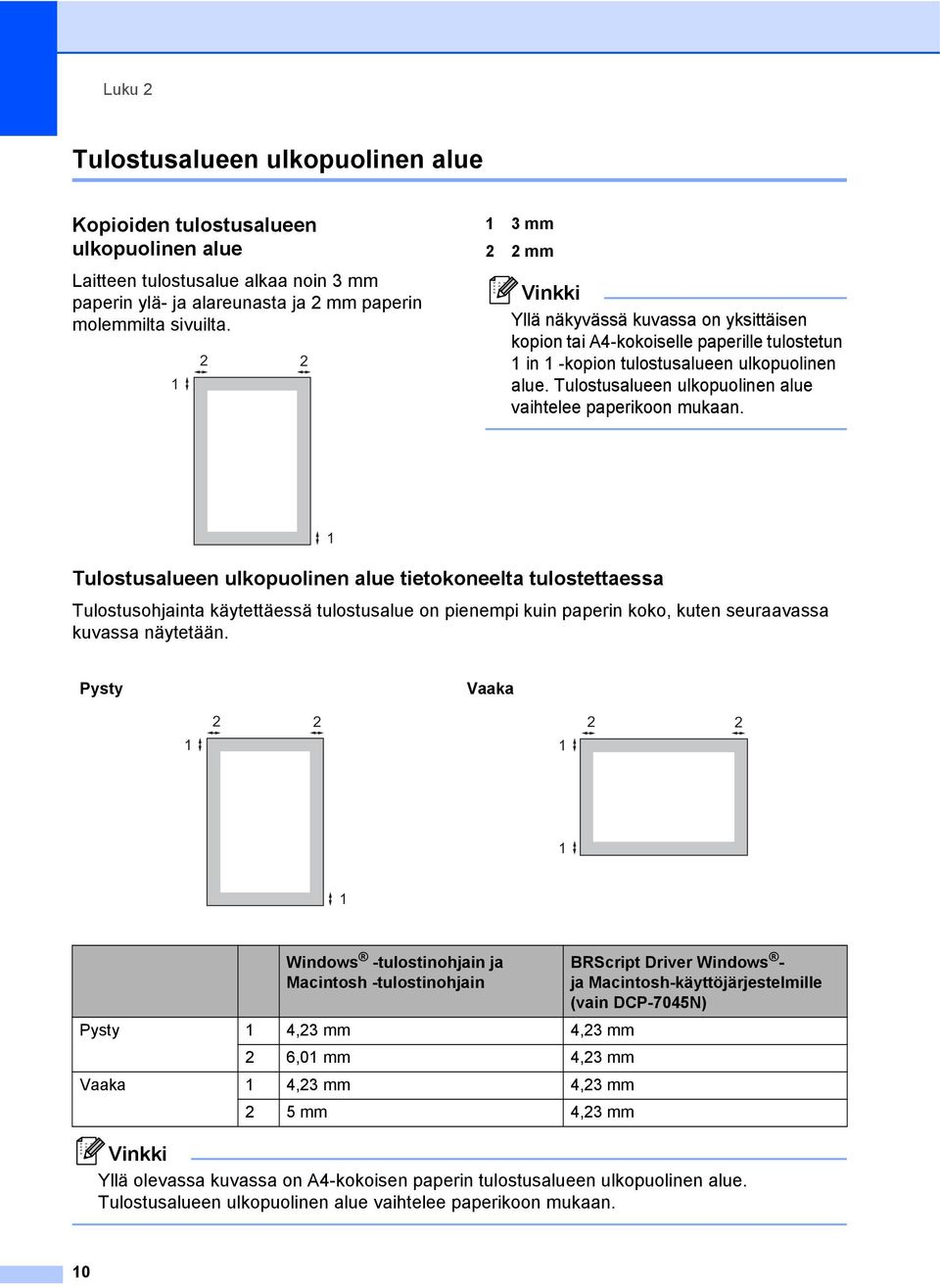

18 Luku 2 Tulostusalueen ulkopuolinen alue 2 Kopioiden tulostusalueen ulkopuolinen alue 2 Laitteen tulostusalue alkaa noin 3 mm paperin ylä- ja alareunasta ja 2 mm paperin molemmilta sivuilta mm 2 2 mm Vinkki Yllä näkyvässä kuvassa on yksittäisen kopion tai A4-kokoiselle paperille tulostetun 1 in 1 -kopion tulostusalueen ulkopuolinen alue. Tulostusalueen ulkopuolinen alue vaihtelee paperikoon mukaan. 1 Tulostusalueen ulkopuolinen alue tietokoneelta tulostettaessa 2 Tulostusohjainta käytettäessä tulostusalue on pienempi kuin paperin koko, kuten seuraavassa kuvassa näytetään. Pysty Vaaka Windows -tulostinohjain ja Macintosh -tulostinohjain Pysty 1 4,23 mm 4,23 mm 2 6,01 mm 4,23 mm Vaaka 1 4,23 mm 4,23 mm 2 5 mm 4,23 mm BRScript Driver Windows - ja Macintosh-käyttöjärjestelmille (vain DCP-7045N) Vinkki Yllä olevassa kuvassa on A4-kokoisen paperin tulostusalueen ulkopuolinen alue. Tulostusalueen ulkopuolinen alue vaihtelee paperikoon mukaan. 10

19 Paperin ja asiakirjojen asettaminen Hyväksytyt paperit ja muut tulostusmateriaalit 2 Tulostuslaatu voi vaihdella käytettävän paperin mukaan. Voit käyttää seuraavia tulostusmateriaaleja: tavallinen paperi, hienopaperi, kierrätyspaperi, piirtoheitinkalvot, tarrat ja kirjekuoret. Parhaat tulokset saat noudattamalla seuraavia ohjeita: Käytä paperia, joka on tarkoitettu tavalliselle paperille tapahtuvaan kopiointiin. Käytä paperia, jonka paino on g/m 2. Käytä lasertulostimien kanssa käytettäväksi suunniteltuja tarroja ja piirtoheitinkalvoja. ÄLÄ aseta paperikasettiin samalla kerralla erityyppisiä papereita, koska se voi aiheuttaa paperitukoksia tai virhesyöttöjä. Tulostuksen onnistumisen varmistamiseksi ÄLÄ aseta paperikasettiin samalla kerralla erityyppisiä papereita, koska se voi aiheuttaa paperitukoksia tai virhesyöttöjä. Älä koske paperin tulostuspuolta heti tulostuksen jälkeen. Poista jokainen valmis piirtoheitinkalvo välittömästi paperitukosten välttämiseksi. Käytä pitkäkuituista paperia, jonka ph-arvo on neutraali ja kosteusprosentti noin 5 prosenttia. Suositellut paperit ja muut tulostusmateriaalit 2 Suosittelemme seuraavia papereita, jotta saat parhaimman tulostuslaadun. paperityyppi Tavallinen paperi Kierrätyspaperi Piirtoheitinkalvo Tarrat Kirjekuoret Nimike Xerox Premier TCF 80 g/m 2 Xerox Business 80 g/m 2 Xerox Recycled Supreme 80 g/m 2 3M CG3300 Avery-lasertarra L7163 Antalis River -sarja (DL) Paperin tyyppi ja koko 2 Laitteeseen voidaan syöttää paperia asennetusta vakiopaperikasetista tai ohisyöttöraosta. Vakiopaperikasetti 2 Vakiopaperikasetti on yleiskasetti, joten siinä voidaan käyttää kaikkia taulukossa Paperikasettien kapasiteetti sivulla 12 mainittuja paperikokoja (yksi paperikoko ja - tyyppi kerrallaan). Vakiopaperikasettiin mahtuu enintään 250 Letter/A4-arkkia (80 g/m 2 ). Paperia voidaan lisätä alustalle, jos pino ei peitä siirrettävän paperin leveysohjaimen enimmäismäärämerkkiä. Ohisyöttörako 2 Ohisyöttörakoon voidaan asettaa arkki, joka on 76,2 220 mm leveä ja ,4 mm pitkä. Käytä ohisyöttörakoa erikoispaperille, kirjekuorille tai tarroille tulostettaessa. 2 11

20 Luku 2 Paperikasettien kapasiteetti 2 Paperikasetti Ohisyöttörako Paperikoko Paperityypit Arkkeja A4, Letter, Executive, Tavallinen paperi tai enintään 250 A5, A6, B5, B6. kierrätyspaperi [80 g/m 2 ] Piirtoheitinkalvo enintään 10 Leveys: 76,2-220 mm Tavallinen paperi, 1 Pituus: ,4 mm kierrätyspaperi, hienopaperi, kirjekuoret, tarrat ja piirtoheitinkalvot Suositellun paperin vaatimukset 2 Seuraavat vaatimukset täyttävät paperit sopivat tämän laitteen kanssa käytettäviksi. Peruspaino (g/m 2 ) Paksuus µm Karkeus yli 20 sec. Jäykkyys cm 3 /100 Kuitujen suunta Tilavuusresistiivisyys Pintaresistiivisyys Täyteaine pitkäkuituinen 10e 9-10e 11 ohm 10e 9-10e 12 ohm-cm CaCO 3 (neutraali) Tuhkapitoisuus alle 23 (prosenttia painosta) Kirkkaus yli 80 % Peittävyys yli 85 % Erikoispaperilaatujen käsittely ja käyttö 2 Laite on suunniteltu toimimaan useimpien kserografisten paperien ja hienopaperien kanssa. Jotkin paperin ominaisuudet voivat kuitenkin vaikuttaa tulostuslaatuun ja käsittelyn luotettavuuteen. Kokeile paperia aina ennen sen ostamista, niin voit varmistaa sen sopivuuden. Säilytä paperi alkuperäispakkauksessa ja pidä pakkaus suljettuna. Pidä paperi tasaisena ja kuivana ja vältä sen altistamista suoralle auringonvalolle ja kuumuudelle. Nouda seuraavia tärkeitä ohjeita, kun valitset paperin: Älä käytä mustesuihkupaperia, sillä se saattaa aiheuttaa paperitukoksen ja vaurioittaa laitettasi. Esipainettujen lomakkeiden musteen on kestettävä laitteen kiinnitysprosessin aikana esiintyvä lämpötila (200 celsiusastetta). Jos käytät hienopaperia, karheapintaista paperia tai ryppyistä tai taitettua paperia, paperi ei ehkä toimi parhaalla mahdollisella tavalla. 12

21 Paperin ja asiakirjojen asettaminen Vältettävät paperityypit 2 HUOMAUTUS Jotkin paperityypit eivät sovellu hyvin laitteessa käytettäväksi ja voivat vahingoittaa laitetta. ÄLÄ käytä seuraavanlaisia papereita: paperi, jossa on runsaasti kuvioita erittäin sileä ja kiiltävä paperi käyristynyt tai poimuttunut paperi mm paperi, joka on päällystetty tai pintakäsitelty kemikaalien avulla vahingoittunut, rypistynyt tai taitettu paperi paperi, jonka paino ylittää tämän oppaan painosuositukset paperi, jossa on kiinnikkeitä tai niittejä esipainettu paperi, jossa on käytetty matalan lämpötilan väriaineita tai termografiaa moniosainen tai itsekopioiva lomake mustesuihkutulostusta varten suunniteltu paperi. Edellä mainittujen paperityyppien käyttö voi vahingoittaa laitetta. Mitkään Brotherin takuut tai huoltosopimukset eivät kata tällaisia vaurioita. 1 Kirjekuoret 2 Laitteessa voi käyttää useimpia kirjekuoria. Joidenkin kirjekuorien syötössä ja tulostusjäljessä saattaa olla ongelmia niiden valmistustavasta johtuen. Kirjekuorien reunojen tulee olla suorat ja taitosten terävät, ja kirjekuoren etureuna saa olla korkeintaan kahden paperiarkin paksuinen. Kirjekuoren tulee olla tasainen, eikä se saa olla pussimainen eikä heikkotekoinen. Osta laadukkaita kirjekuoria jälleenmyyjältä, joka tietää, että niitä on tarkoitus käyttää lasertulostimessa. Kirjekuoret voidaan syöttää ohisyöttöraosta yksi kerrallaan. Ennen kuin tulostat tai ostat suuria määriä kirjekuoria, kokeile tulostusta yhdelle kirjekuorelle. Tarkista seuraavat asiat: Kirjekuorissa on oltava pituussuunnassa oleva läppä. Läpät on taitettavat oikein (epäsäännöllisesti leikatut tai taitetut kirjekuoret voivat aiheuttaa paperitukoksia). Kirjekuorissa oltava kaksi paperikerrosta alla olevassa kuvassa ympyröidyillä alueilla. 1 1 Syöttösuunta Emme suosittele tulostusta kirjekuoren alueille, jotka ovat alle 15 mm sen reunasta. Kirjekuorten liimausten on pysyttävä kiinni

22 Luku 2 Vältettävät kirjekuorityypit 2 HUOMAUTUS ÄLÄ KÄYTÄ seuraavanlaisia kirjekuoria: vahingoittuneet, käyristyneet, rypistyneet tai erikoisen muotoiset kirjekuoret erittäin kiiltävät tai kuvioidut kirjekuoret kirjekuoret, joissa on sulkimia, niittejä tai nyörejä itseliimautuvat kirjekuoret pussimaiset kirjekuoret kirjekuoret, joita ei ole taitettu oikein kohokuvioiset kirjekuoret kirjekuoret, joille on jo tulostettu laserkirjoittimella kirjekuoret, joissa on esipainatus sisäpuolella kirjekuoret, joita ei voi asettaa siistiin pinoon kirjekuoret, jotka on valmistettu paperista, jonka paino on suurempi kuin laitteen suositeltu enimmäispaperipaino kirjekuoret, joiden reunat eivät ole suoria tai nelikulmaisia kirjekuoret, joissa on ikkunoita, reikiä tai aukkoja kirjekuoret, joiden pinnalla on liimaa, kuten alla olevassa kuvassa näytetty kirjekuori kirjekuoret, joissa on kaksinkertaiset läpät, kuten alla olevassa kuvassa näytetty kirjekuori kirjekuoret, joiden läpät eivät olleet taitetut ostohetkellä kirjekuoret, joissa on samanlaiset läpät kuin alla olevassa kuvassa näytetyssä kirjekuoressa kirjekuoret, joiden molemmat puolet on taitettu alla olevassa kuvassa näytetyllä tavalla. Edellä mainittujen kirjekuorityyppien käyttö voi vahingoittaa laitetta. Mitkään Brotherin takuut tai huoltosopimukset eivät kata tällaisia vaurioita. Toisinaan syöttöhäiriöitä voivat aiheuttaa myös käyttämiesi kuorten paksuus, koko tai läpän muoto. 14

23 Paperin ja asiakirjojen asettaminen Tarrat 2 Laite pystyy tulostamaan useimmille tarroille, jotka on suunniteltu lasertulostimissa käytettäviksi. Tarrojen liiman on oltava akryylipohjaista, sillä se kestää kiinnitysyksikön korkean lämpötilan parhaiten. Liima ei saa koskea mitään laitteen osaa, koska tarra saattaa kiinnittyä hihnayksikköön tai rulliin, mikä voi aiheuttaa paperitukoksia ja heikentää tulostuslaatua. Tarrojen välillä ei saa olla paljasta liimaa. Tarrat on järjestettävä siten, että ne peittävät arkin kokonaan sekä pysty- että vaakasuunnassa. Jos tarrojen välissä on tilaa, tarrat voivat irrota ja aiheuttaa vakavia tukoksia ja tulostusongelmia. Kaikkien tässä laitteessa käytettävien tarrojen on kestettävä 200 celsiusasteen lämpötila 0,1 sekunnin ajan. Tarra-arkit eivät saa ylittää tässä käyttöoppaassa annettuja paperin painorajoituksia. Liian painavat tarrat voivat aiheuttaa syöttö- tai tulostusongelmia sekä vahingoittaa laitetta. Tarroja voi syöttää vain käsinsyöttöaukosta. Vältettävät tarratyypit 2 Älä käytä tarroja, jotka ovat vahingoittuneita, käyristyneitä, rypistyneitä tai erikoisen muotoisia. Asiakirjojen asettaminen 2 Arkinsyöttölaitteen (ADF) käyttäminen (DCP-7040 ja DCP- 7045N) 2 Automaattiseen dokumenttien syöttölaitteeseen mahtuu enintään 35 sivua, jotka syötetään yksi kerrallaan. Käytä tavallista 80 g/m 2 -paperia ja leyhyttele aina paperit, ennen kuin asetat ne syöttölaitteeseen. Suositeltu käyttöympäristö 2 Lämpötila: C Kosteus: 50 % - 70 % Paperi: Xerox Premier TCF 80 g/m 2 tai Xerox Business 80 g/m 2 HUOMAUTUS ÄLÄ JÄTÄ paksuja asiakirjoja valotustasolle. Se voi tukkia ADS:n. ÄLÄ KÄYTÄ käpristyneitä, rypistyneitä, taittuneita tai repeytyneitä arkkeja tai paperia, jossa on niittejä, paperiliittimiä, liimaa tai teippiä. 2 HUOMAUTUS ÄLÄ syötä laitteeseen osittain käytettyjä tarra-arkkeja. Paljas arkki vahingoittaa laitetta. ÄLÄ KÄYTÄ pahvia, sanomalehtipaperia tai kangasta. Kun käytät automaattista dokumenttien syöttölaitetta, ÄLÄ vedä syötettävää asiakirjaa, sillä se saattaa vahingoittaa laitetta. Katso lisätietoja muiden kuin vakiokokoisten asiakirjojen skannauksesta kohdasta Valotustason käyttäminen sivulla

24 Luku 2 Varmista, että musteella kirjoitetut asiakirjat ovat täysin kuivia. Asiakirjojen on oltava ,9 mm leveitä ja ,6 mm pitkiä ja vakiopainoisia 80 g/m 2. a Nosta arkinsyöttölaitteen asiakirjojen tukiläppä (1) ja arkinsyöttölaitteen tukiläppä (2). Vinkki (DCP-7040 ja DCP-7045N) Kun valotustasoa käytetään, arkinsyöttölaitteen on oltava tyhjä. a Nosta valotustason kansi ylös. b Keskitä asiakirja valotustasolle tekstipuoli alaspäin vasemmalla puolella olevien merkkien mukaan. 2 1 b Leyhytä paperit. c Aseta asiakirjat automaattiseen dokumenttien syöttölaitteeseen tekstipuoli ylöspäin ja yläreuna edellä. Varmista, että pino koskettaa syöttötelaa. d Säädä paperiohjaimet (1) asiakirjan leveyden mukaan. c Laske valotustason kansi alas. HUOMAUTUS 1 Jos valotustasolla on kirja tai paksu asiakirja, ÄLÄ iske kantta kiinni tai paina sitä. Valotustason käyttäminen 2 Voit kopioida tai skannata kirjan sivuja valotustasolla yksi kerrallaan. Asiakirjat voivat olla leveydeltään 215,9 mm leveitä ja 297 mm pitkiä. 16

25 3 Yleiset asetukset 3 Paperin asetukset 3 Paperityyppi 3 Aseta käyttämäsi paperityyppi laitteesta. Näin saat parhaan tulostusjäljen. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 1.Paperityyppi. d Paina a tai b valitaksesi Ohut, Tavallinen, Paksu, Paksumpi, Kalvo tai Kierrätyspaperi. e Paina Stop/Exit. Paperikoko 3 Voit käyttää seitsemää eri paperikokoa kopioiden tulostukseen: A4, Letter, Executive, A5, A6, B5 ja B6. Kun kasetin paperikokoa muutetaan, on muutettava myös paperikoon asetusta, jotta laite voi sovittaa asiakirjan paperille oikein. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 2.Paperikoko. d Paina a tai b ja valitse A4, Letter, Executive, A5, A6, B5 tai B6. e Paina Stop/Exit. Vinkki Jos valitsit Kalvo paperityypiksi, voit valita vain Letter - tai A4 -kokoisen paperin vaiheessa d. Äänenvoimakkuusasetukset 3 Äänimerkin äänenvoimakkuus 3 Kun äänimerkki on otettu käyttöön, laite antaa äänimerkin näppäinten painamisen tai virheiden yhteydessä. Valittavana on useita äänenvoimakkuustasoja, joista Kovaa on suurin ja Ei pienin. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 3.Äänimerkki. d Paina a tai b ja valitse Ei, Hiljaa, Keski tai Kovaa. e Paina Stop/Exit. 3 17

26 Luku 3 Ekologiset toiminnot 3 Väriaineen säästö 3 Tätä toimintoa käyttämällä voit säästää väriainetta. Jos väriaineen säästön asetukseksi on valittu Kyllä, tulostusjälki on hieman vaaleampaa. Oletusasetus on Ei. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 4.Ekologinen. d Paina a tai b valitaksesi 1.Värinsäästö. e Paina a tai b ja valitse Kyllä tai Ei. f Paina Stop/Exit. Vinkki Emme suosittele värinsäästön käyttämistä valokuvien tai harmaasävykuvien tulostuksessa. Lepoonmenoaika 3 Lepoonmenoajan asettaminen vähentää virrankulutusta, sillä kun laitetta ei käytetä ja aika kuluu loppuun, laitteen sisällä oleva kiinnitysyksikkö sammuu. Voit määrittää, kuinka pitkään laitteen on oltava käyttämättömänä (00-99 minuuttia), ennen kuin se siirtyy lepotilaan. Ajastin nollautuu automaattisesti, kun laite vastaanottaa tietoja tietokoneesta tai sillä kopioidaan. Oletusasetus on 05 minuuttia. Kun laite on lepotilassa, näytössä on viesti Lepotilassa. Jos lepotilassa yritetään tulostaa tai kopioida, kiinnitysyksikön lämpeneminen kestää hetken verran. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 4.Ekologinen. d Paina a tai b valitaksesi 2.Lepoonmenoaika. e Valitse näppäimillä, kuinka pitkään laitteen on oltava käyttämättömänä, ennen kuin se siirtyy lepotilaan (00-99). f Paina Stop/Exit. Vinkki Voit poistua lepotilasta painamalla Start ja Options yhtä aikaa vaiheessa e. Paina a tai b ja valitse Ei. 18

27 Yleiset asetukset Näytön kontrasti 3 Voit muuttaa näyttöä vaaleammaksi tai tummemmaksi säätämällä kontrastia. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 5.Näytön kontr.. d Tummenna näyttöä painamalla a. Vaalenna näyttöä painamalla b. e Paina Stop/Exit. Käyttäjätietojen luettelo 3 Voit tulostaa luettelon ohjelmoimistasi asetuksista. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 6.Käytt. aset.. d Paina Start. e Paina Stop/Exit. Verkkoasetusten luettelo (vain DCP-7045N) 3 Verkkoasetusten luettelo tulostaa raportin, jossa on lueteltu kaikki nykyiset verkkoasetukset mukaan lukien verkon tulostuspalvelimen asetukset. Vinkki Solmun nimi: Solmun nimi näkyy verkkoasetusten luettelossa. Oletussolmun nimi on BRNXXXXXXXXXXXX. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 7.Verkkoasetuk.. d Paina Start. e Paina Stop/Exit. 3 19

28 20 Luku 3

29 Osa II Kopiointi II Kopiointi 22

30 4 Kopiointi 4 Kopioiden ottaminen 4 Kopioinnin lopettaminen 4 Siirtyminen kopiointitilaan 4 Lopeta kopiointi painamalla Stop/Exit. 1 Pinoa/Lajittele 1 2 Kopiointisuhde ja kopion asettelu 3 Kontrasti 4 Laatu 5 Kopioiden määrä 1 Lajittelutoiminto on käytettävissä vain malleissa DCP-7040 ja DCP-7045N. Yhden kopion ottaminen 4 a Aseta asiakirja. b Paina Start. Useiden kopioiden ottaminen 4 a Aseta asiakirja. b Tee jokin seuraavista: Syötä kopiomäärä valintanäppäimillä Number of Copies (korkeintaan 99 kappaletta). Lisää tai vähennä kopioiden määrää painamalla a tai b tai pitämällä näppäimia painettuna. c Paina Start. Vinkki Jos haluat lajitella kopiot, katso Kopioiden lajittelu arkinsyöttölaitteella (DCP-7040 ja DCP-7045N) sivulla

31 Kopiointi Kopiointiasetukset (väliaikaiset asetukset)4 Väliaikaisilla Copy-näppäimillä seuraavan kopion asetuksia voidaan muuttaa nopeasti. Voit käyttää eri asetuksia yhdessä. (DCP-7040 ja DCP-7045N) Kun asetus on Automaattinen, laite laskee paperikasetin paperikokoon parhaiten sopivan pienennyssuhteen. (Katso Paperikoko sivulla 17.) Automaattinen on käytettävissä vain, kun arkinsyöttölaite on käytössä. Mukau.(25-400%) -asetuksella voit valita suhteen väliltä 25% - 400%. Suurenna tai pienennä seuraavaa kopiota noudattamalla seuraavia ohjeita: 4 Laite palaa oletusasetuksiinsa minuutin kuluttua kopioinnista. Kopioitavan kuvan suurentaminen tai pienentäminen 4 Voit valita seuraavat suurennus- ja pienennyssuhteet: Paina 100%* 97% LTRiA4 94% A4iLTR 91% Koko sivu 85% LTRiEXE 83% 78% 70% A4iA5 50% Mukau.(25-400%) Automaattinen 200% 141% A5iA4 104% EXEiLTR * Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä. a Aseta asiakirja. b Syötä haluamasi kopioiden määrä. c Paina Enlarge/Reduce. d Tee jokin seuraavista: Valitse haluamasi pienennys- tai suurennussuhde painamalla a tai b. Paina a tai b ja valitse Mukau.(25-400%). Valitse valintanäppäimillä a tai b suurennus- tai pienennyssuhde väliltä 25% - 400%. e Paina Start. Vinkki Et voi käyttää kopioinnin lisäasetuksia (2 in 1(P), 2 in 1(V), 4 in 1(P) ja 4 in 1(V)), kun käytät suurennusta tai pienennystä. 23

32 Luku 4 Kontrastin säätö 4 Kontrasti 4 Voit parantaa kuvan tarkkuutta ja eloisuutta säätämällä kontrastia. Jos haluat vaihtaa kontrastiasetuksia väliaikaisesti, noudata seuraavia ohjeita: a Aseta asiakirja. b Syötä haluamasi kopioiden määrä. c Paina Contrast. d Lisää tai vähennä kontrastia painamalla a tai b. e Paina Start. Voit muuttaa oletusasetuksia noudattamalla seuraavia ohjeita: a Paina Menu. b Paina a tai b valitaksesi 2.Kopio. c Paina a tai b valitaksesi 2.Kontrasti. d Lisää tai vähennä kontrastia painamalla a tai b. e Paina Stop/Exit. 24

33 Kopiointi Asetukset (Options) -näppäimen käyttäminen 4 Options-näppäimellä voit muuttaa seuraavia seuraavan kopion kopiointiasetuksia. Paina Valikon vaihtoehdot Lisävarusteet Sivu Paina a tai b ja paina sitten OK Paina a tai b ja paina sitten OK 4 Laatu (DCP-7040 ja DCP-7045N) Pinoa/Lajittele (näkyy, kun asiakirja on automaattisessa dokumenttien syöttölaitteessa) Automaattinen* Valokuva Teksti Pinoa* Lajittele Sivun asettelu Ei(1 in 1)* 2 in 1 (P) 2 in 1 (V) 4 in 1 (P) 4 in 1 (V) Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä. Kopiolaadun parantaminen 4 Voit valita useista laatuasetuksista. Oletusasetus on Automaattinen. Automaattinen Auto-asetusta suositellaan tavallisia tulosteita varten. Sopii asiakirjoille, jotka sisältävät sekä tekstiä että valokuvia. Teksti Sopii asiakirjoille, jotka sisältävät ainoastaan tekstiä. Valokuva Sopii valokuvien kopiointiin. Jos haluat vaihtaa laatuasetuksia väliaikaisesti, noudata seuraavia ohjeita: a Aseta asiakirja. b Syötä haluamasi kopioiden määrä. c Paina Options. Paina a tai b ja valitse Laatu. d Paina a tai b ja valitse Automaattinen, Valokuva tai Teksti. e Paina Start. 25

34 Luku 4 Voit muuttaa oletusasetuksia noudattamalla seuraavia ohjeita: a Paina Menu. b Paina a tai b valitaksesi 2.Kopio. c Paina a tai b valitaksesi 1.Laatu. d Valitse kopiolaatu painamalla a tai b. e Paina Stop/Exit. Kopioiden lajittelu arkinsyöttölaitteella (DCP-7040 ja DCP-7045N) 4 Voit lajitella useita kopioita. Sivujen pinoamisjärjestys on 1 2 3, 1 2 3, a Lataa asiakirja automaattiseen dokumenttien syöttölaitteeseen. b Syötä haluamasi kopioiden määrä. c Paina Options ja a tai b ja valitse Pinoa/Lajittele. d Paina a tai b ja valitse Lajittele. e Paina Start. Useiden sivujen kopiointi yhdelle sivulle (sivun asettelu) 4 Voit vähentää kopiointiin käytettävän paperin määrää käyttämällä useita sivuja yhdelle - kopiointitoimintoa. Voit kopioida kaksi tai neljä sivua yhdelle sivulle, jolloin säästät paperia. Tärkeää 4 Varmista, että valittu paperikoko on Letter tai A4. (P) tarkoittaa pystysuuntaa ja (V) vaakasuuntaa. Suurennus- ja pienennysasetusta ei voi käyttää useita sivuja yhdelle -toiminnon kanssa. a Aseta asiakirja. b Syötä haluamasi kopioiden määrä. c Paina Options. d Paina a tai b ja valitse Sivun asettelu. e Valitse 2 in 1 (P), 2 in 1 (V), 4 in 1 (P), 4 in 1 (V) tai Ei(1 in 1) painamalla a tai b. f Skannaa sivu painamalla Start. (DCP-7040 ja DCP-7045N) Jos asiakirja on asetettu arkinsyöttölaitteeseen, laite skannaa sivut ja aloittaa tulostuksen. Jos käytät valotustasoa, siirry vaiheeseen g. g Kun laite on skannannut sivun, paina a ja skannaa seuraava sivu. Seuraava sivu? a Kyllä b Ei h Aseta seuraava sivu valotustasolle. Toista vaiheet g ja h kunkin sivun kohdalla. 26

35 Kopiointi i Kun kaikki sivut on skannattu, lopeta painamalla b vaiheessa h. (DCP-7040 ja DCP-7045N) Jos kopioit arkinsyöttölaitteen avulla: 4 Aseta asiakirja tekstipuoli ylöspäin seuraavassa kuvassa näytetyllä tavalla: 2 in 1 (P) 2 in 1 (V) Muisti täynnä -viesti 4 Jos muisti loppuu kesken kopioinnin aikana, näyttöön tulevat seuraavan vaiheen ohjeet. (DCP-7030) Jos saat viestin Muisti täynnä, peruuta toiminto painamalla Stop/Exit. (DCP-7040 ja DCP-7045N) Jos saat viestin Muisti täynnä, kun skannaat seuraavaa sivua, voit kopioida siihen mennessä skannatut sivut painamalla Start tai peruuttaa toiminnon painamalla Stop/Exit. 4 4 in 1 (P) 4 in 1 (V) Jos kopioit valotustason avulla: 4 Aseta asiakirja tekstipuoli alaspäin seuraavassa kuvatulla tavalla: 2 in 1 (P) 2 in 1 (V) 4 in 1 (P) 4 in 1 (V) 27

36 28 Luku 4

37 Osa III Ohjelma III Ohjelmiston ja verkon (vain DCP-7045N) toiminnot 30

38 5 Ohjelmiston ja verkon (vain DCP-7045N) toiminnot 5 CD-ROM-levyllä oleva käyttöopas sisältää Käyttöoppaan, Ohjelmiston käyttöoppaan ja Verkkokäyttäjän oppaan(vain DCP-7045N). Niissä käsitellään ominaisuuksia, jotka ovat käytettävissä, kun laite on liitetty tietokoneeseen (kuten tulostus ja skannaus). Näissä oppaissa/oppaassa on helppokäyttöiset linkit, joita napsauttamalla pääset suoraan kyseiseen osioon. Oppaat sisältävät tietoa seuraavista toiminnoista: Tulostaminen Skannaus ControlCenter3 (Windows -käyttöjärjestelmässä) ControlCenter2 (Macintosh-käyttöjärjestelmässä) Verkkotulostus (vain DCP-7045N) Verkkoskannaus (vain DCP-7045N) Vinkki Katso Ohjelmiston käyttöoppaan ja Verkkokäyttäjän oppaan käyttäminen (vain DCP-7045N) sivulla 3. Käyttöoppaan lukeminen HTML-muodossa 5 Tämä on HTML-muodossa olevan Käyttöoppaan pikaopas. Windows Vinkki Jos et ole asentanut ohjelmistoa, katso kohta Luku 1. a Valitse Käynnistä-valikossa DCP-XXXX Brother-ohjelmaryhmästä ja napsauta Käyttöoppaat HTML-muodossa. b Napsauta haluamaasi käyttöopasta (KÄYTTÖOPAS, OHJELMISTON KÄYTTÖOPAS tai VERKKOKÄYTTÄJÄN OPAS (vain DCP-7045N)) ylävalikosta. 5 30

39 Ohjelmiston ja verkon (vain DCP-7045N) toiminnot c Napsauta ikkunan vasemmalla puolella olevasta luettelosta otsikkoa, jonka haluat lukea. 5 Macintosh 5 a Varmista, että Macintosh-tietokone on kytketty päälle. Aseta CD-ROM-levy CD-asemaan. b Kaksoisosoita Documentationkuvaketta. c Kaksoisosoita kielesi kansiota ja kaksoisosoita sitten sivulla ylimpänä olevaa tiedostoa. d Osoita haluamaasi käyttöopasta (KÄYTTÖOPAS, OHJELMISTON KÄYTTÖOPAS tai VERKKOKÄYTTÄJÄN OPAS (vain DCP-7045N)) ylävalikosta ja osoita haluamaasi otsikkoa ikkunan vasemmassa laidassa olevasta luettelosta. 31

40 32 Luku 5

41 Osa IV Liitteet IV Turvallisuus ja rajoitukset 34 Vianetsintä ja kunnossapito 43 Valikko ja toiminnot 78 Tekniset tiedot 85 Sanasto 95

42 A Turvallisuus ja rajoitukset A Paikan valinta A Aseta laite tasaiselle ja tukevalle alustalle, joka ei tärise. Aseta laite tavallisen maadoitetun pistorasian lähelle. Valitse paikka, jossa lämpötila on 10 C-32,5 C ja ilmankosteus prosenttia (ilman tiivistymistä). Varmista, etteivät laitteeseen menevät johdot muodosta kompastumisvaaraa. Älä sijoita laitetta matolle. Laitetta EI SAA asettaa lämmittimien, ilmanvaihtolaitteiden, veden, kemikaalien tai kylmälaitteiden läheisyyteen. Laitetta ei saa altistaa suoralle auringonvalolle, liialliselle kuumuudelle, kosteudelle tai pölylle. Laitetta ei saa kytkeä kytkin- tai ajastinohjattuun pistorasiaan tai samaan piiriin paljon virtaa kuluttavien sähkölaitteiden kanssa, jotka saattavat aiheuttaa häiriöitä virransaannissa. 34

43 Turvallisuus ja rajoitukset Tärkeää Varotoimenpiteet A A Lue nämä käyttöohjeet huolellisesti ennen huoltotoimenpiteiden suorittamista ja säilytä ne myöhempää käyttöä varten. Laitetta käytettäessä on noudatettava turvaohjeita, jotta tulipalo- ja sähköiskuvaara sekä henkilövahingot voidaan välttää. Laitetta EI SAA käyttää veden lähistöllä tai kosteassa ympäristössä. Vältä tämän tuotteen käyttöä ukkosen aikana. Salama saattaa joissakin harvoissa tapauksissa aiheuttaa sähköiskun. Jatkojohdon käyttäminen EI OLE suositeltua. Jos jokin johto vaurioituu, kytke laite irti ja ota yhteys Brother-jälleenmyyjään. ÄLÄ aseta laitteen päälle esineitä tai tuki ilma-aukkoja. Tämä laite tulee liittää ainoastaan siinä olevassa tarrassa mainittuun maadoitettuun vaihtovirtalähteeseen. Laitetta EI SAA kytkeä tasavirtalähteeseen tai vaihtosuuntaajaan. Ellet ole varma, ota yhteys valtuutettuun sähköteknikkoon. A 35

44 VAROITUS Varmista ennen laitteen sisäosien puhdistamista, että irrotat sähköjohdon pistorasiasta. Pistoketta EI SAA käsitellä märin käsin. Tämä voi aiheuttaa sähköiskun. Tarkista aina, että pistoke on täysin paikoillaan. Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen, ÄLÄ kosketa kuvissa merkittyjä osia. Onnettomuuksien välttämiseksi käsiä ei saa laittaa laitteen reunalle valotustason kannen tai skanneriyksikön alle kuvan näyttämällä tavalla. (DCP-7040 ja DCP-7045N) Onnettomuuksien välttämiseksi sormia EI SAA laittaa kuvien osoittamille alueille. 36

45 Turvallisuus ja rajoitukset ÄLÄ siivoa roiskunutta väriainetta pölynimurilla. Väriaine voi aiheuttaa kipinöintiä imurin sisällä, jolloin tulipalon mahdollisuus on olemassa. Siivoa väriaine huolellisesti kuivalla, nukkaamattomalla liinalla ja hävitä liina paikallisten jätemääräysten mukaisesti. Käytä laitetta siirrettäessä siinä olevia kädensijoja. Muista ensin irrottaa kaikki johdot. ÄLÄ puhdista laitteen sisä- tai ulkopuolta minkäänlaisilla tulenaroilla aineilla, suihkeilla tai orgaanisilla liuotteilla/nesteillä, joissa on alkoholia tai ammoniakkia. Se voi aiheuttaa tulipalon tai sähköiskun. Lisätietoja laitteen puhdistamisesta on luvussa Säännöllinen kunnossapito sivulla 62. A Laitteen pakkausmateriaaleihin kuuluu muovipusseja. Tukehtumisvaaran välttämiseksi pidä nämä pussit poissa lasten ulottuvilta. Vinkki Kiinnitysyksikössä on varoituskilpi. ÄLÄ poista tai vahingoita kilpeä. 37

46 IEC A2:2001 -standardi A Tämä laite on luokan 1 lasertuote standardin IEC A2:2001 vaatimusten mukaisesti. Laitteeseen on kiinnitetty alla kuvattu merkki maissa, joissa sitä vaaditaan. Laitteen skanneriyksikössä on luokan 3B laserdiodi, joka lähettää näkymättömiä lasersäteitä. Skanneriyksikköä ei saa avata missään olosuhteissa. CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT Laserdiodi A Aallonpituus: nm Lähtöteho: enintään 10 mw Laserluokka: luokka 3B A VAROITUS Muiden kuin tässä käyttöohjeessa mainittujen säätimien käyttö, säätöjen ja toimenpiteiden tekeminen saattaa altistaa käyttäjän vaaralliselle säteilylle. LUOKAN 1 LASERLAITE A VAROITUS Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Irrota laite verkkovirrasta A Laite on asennettava lähelle pistorasiaa, johon on helppo päästä käsiksi. Hätätapauksissa sähköjohto on irrotettava pistorasiasta, jotta virta katkeaa täydellisesti. 38

47 Turvallisuus ja rajoitukset Lähiverkkoliitäntä (vain DCP-7045N) A HUOMAUTUS Älä liitä laitetta lähiverkkoliitäntään, johon kohdistuu ylijännitteitä. Radiotaajuushäiriöt A Tämä tuote täyttää standardin EN55022 (CISPR-julkaisu 22)/Luokka B vaatimukset. Kun laitetta kytketään tietokoneeseen, on varmistettava, että sen yhteydessä käytetään seuraavia liitäntäkaapeleita. USB-kaapeli, jonka enimmäispituus on 2,0 metriä. Direktiivi 2002/96/EY ja standardi EN50419 A A Vain Euroopan Unioni Tämä laite on varustettu yllä olevalla kierrätysmerkillä. Merkki kertoo, että kun tämä laite on käytetty loppuun, se on hävitettävä erillään talousjätteestä. Se on toimitettava lähimpään keräyspisteeseen jälleenkäsittelyä varten. Tämä toimenpide on hyödyksi ympäristölle. (Vain Euroopan Unioni) 39

48 Kansainväinen ENERGY STAR -merkintä A Kansainvälisen ENERGY STAR -ohjelman tarkoitus on edistää energiaa säästävien toimistolaitteiden kehittelyä ja yleistymistä. Brother Industries, Ltd. takaa ENERGY STAR -kumppanina, että tämä tuote täyttää ENERGY STAR -energiansäästöohjelman vaatimukset. Tärkeitä turvaohjeita A 1 Lue nämä ohjeet huolellisesti. 2 Säilytä ne myöhempää käyttöä varten. 3 Noudata kaikkia laitteeseen merkittyjä varoituksia ja ohjeita. 4 Irrota laite sähköpistorasiasta, ennen kuin ryhdyt puhdistamaan sitä sisältä. ÄLÄ käytä nestetai aerosolipuhdistusaineita. Puhdista kostealla liinalla. 5 ÄLÄ aseta laitetta epävakaan tason, telineen tai pöydän päälle. Laitteen putoaminen saattaa aiheuttaa laitteelle vakavia vaurioita. 6 Laitteen kotelossa takana tai alla olevat aukot ovat ilmastointia varten. Jotta laite toimisi asianmukaisesti ja jotta se ei kuumenisi liikaa, älä tuki tai peitä näitä aukkoja. Älä koskaan aseta laitetta sängyn, sohvan, maton tai muun vastaavan päälle, sillä tällöin aukot tukkeutuvat. Älä aseta laitetta minkäänlaisen lämmittimen viereen tai päälle. Laitetta ei tulisi koskaan asettaa osittain suljettuun paikkaan, ellei se ole asianmukaisesti ilmastoitu. 7 Tämä laite tulee liittää ainoastaan siinä olevassa tarrassa mainittuun vaihtovirtalähteeseen. Laitetta EI SAA kytkeä tasavirtalähteeseen tai vaihtosuuntaajaan. Ellet ole varma, ota yhteys valtuutettuun sähköteknikkoon. 8 Tässä laitteessa on maadoitettu pistoke, jossa on kolme johdinta. Pistoke sopii ainoastaan maadoitettuun pistorasiaan. Tämä on turvallisuusominaisuus. Jos pistoke ei sovi seinäpistorasiaan, pyydä sähköasentajaa vaihtamaan pistorasia. Maadoitetun pistorasian käyttö on perusteltua. 9 Käytä ainoastaan tämän laitteen mukana toimitettua sähköjohtoa. 10 ÄLÄ aseta mitään sähköjohdon päälle. ÄLÄ aseta laitetta sellaiseen paikkaan, missä ohikulkijat saattavat astua johdon päälle. 11 Käytä tuotetta hyvin tuuletetulla alueella. 40

49 Turvallisuus ja rajoitukset 12 Virtajohdon enimmäispituus jatkojohtoineen on 5 metriä. ÄLÄ liitä samaan virtapiiriin muita paljon tehoa kuluttavia laitteita, esimerkiksi ilmastointilaitetta, kopiokonetta tai silppuria. Jos et voi välttää tulostimen käyttämistä muiden laitteiden kanssa, suosittelemme jännitteentasaajan tai suurtaajuuksisen verkkohäiriösuodattimen käyttöä. Ellei verkkojännite ole vakaa, käytä jännitteentasaajaa. 13 ÄLÄ aseta laitteen eteen esineitä, jotka estävät sivujen tulostumisen. ÄLÄ aseta mitään tulostuvien sivujen tielle. 14 Älä koske paperiin tulostuksen aikana. 15 Irrota laite sähköverkosta ja ota aina yhteyttä pätevään korjaajaan seuraavissa tilanteissa: Sähköjohto on vahingoittunut tai kulunut. Laitteeseen on läikkynyt nestettä. Laite on ollut sateessa, tai siihen on joutunut vettä. Laite ei toimi kunnolla, vaikka sitä käytetään annettujen ohjeiden mukaisesti. Suorita ainoastaan käyttöohjeissa kuvattuja säätöjä. Muiden osien väärin suoritetut säädöt saattavat vahingoittaa laitetta, jolloin pätevä korjaaja joutuu usein tekemään suuria korjauksia, jotta laite toimisi normaalisti. Laite on pudonnut, tai kotelo on vahingoittunut. Laitteen toiminnassa on selvä muutos, joka viittaa huollon tarpeeseen. 16 Tuotteen suojaamiseksi ylijännitteeltä suosittelemme ylijännitesuojan käyttöä. 17 Tulipalo-, sähköisku- ja loukkaantumisvaaran välttämiseksi on otettava huomioon seuraavat seikat: ÄLÄ käytä tätä tuotetta vettä käyttävien laitteiden lähellä, märässä kellarissa tai uima-altaan lähellä. ÄLÄ käytä laitetta ukkosen aikana (on olemassa pieni sähköiskun vaara). A 41

50 Tavaramerkit A Brother-logo on Brother Industries Ltd:n rekisteröity tavaramerkki. Brother on Brother Industries Ltd:n rekisteröity tavaramerkki. Multi-Function Link on Brother International Corporationin rekisteröity tavaramerkki. Windows Vista on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Microsoft, Windows, Windows Server ja Internet Explorer ovat Microsoft Corporationin Yhdysvalloissa ja/tai muissa maissa rekisteröimiä tavaramerkkejä. Apple, Macintosh, Safari ja TrueType ovat Apple, Inc:n rekisteröimiä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Intel, Intel Core ja Pentium ovat Intel Corporationin tavaramerkkejä Yhdysvalloissa ja muissa maissa. AMD on Advanced Micro Devices, Inc:n tavaramerkki. Adobe, Flash, Illustrator, PageMaker, Photoshop, PostScript ja PostScript3 ovat Adobe System Incorporatedin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Nuance, Nuance-logo, PaperPort ja ScanSoft ovat Nuance Communications, Inc:n tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Jokaisella yhtiöllä, jonka ohjelmiston nimi on mainittu tässä oppaassa, on omistamiensa ohjelmien ohjelmistolisenssisopimus. Kaikki muut tavaramerkit ovat vastaavasti kunkin omistajansa omaisuutta. 42

51 B Vianetsintä ja kunnossapito B Vianetsintä B Jos laitteessa tuntuu olevan vikaa, tarkista seuraavat seikat ja seuraa vianetsintäohjeita. Useimmat ongelmat on helppo ratkaista itse. Jos tarvitset lisäapua, Brother Solutions Center sisältää uusimmat usein esitetyt kysymykset ja vianetsintäohjeet. Vieraile Internetsivustossamme osoitteessa Ongelmia laitteen toiminnassa B Tarkista seuraavat seikat ja seuraa vianetsintäohjeita. Kopiolaadun ongelmat Ongelma Kopioissa on musta pystyviiva. Tulostusongelmat Ongelma Ei tulostetta. Laite tulostaa odottamatta tai tulostaa roskatietoja. Toimenpiteet Kopioissa näkyvät mustat pystyviivat johtuvat yleensä siitä, että lasisuikaleella on korjausnestettä tai likaa (vain DCP-7040 ja DCP-7045N), tai että tulostukseen käytettävä koronalanka on likainen. (Katso Valotustason puhdistaminen sivulla 63 ja Koronalangan puhdistaminen sivulla 65.) Toimenpiteet Tarkista, että laitteen sähköjohto on kytketty pistorasiaan ja virtakytkin kytketty päälle. Tarkista, että rumpuyksikkö ja värikasetit on asennettu oikein. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Tarkista liitäntäkaapelin liitäntä sekä laitteen että tietokoneen päästä. (Katso ohjeet Pika-asennusoppaasta.) Tarkista, että oikea tulostinohjain on asennettu ja valittu. Tarkista, näkyykö näytöllä virheviesti. (Katso Virhe- ja huoltoviestit sivulla 54.) Tarkasta, että laite on toimintatilassa: (Windows Vista ) Valitse Käynnistä, Ohjauspaneeli, Laitteisto ja äänet ja sitten Tulostimet. Napsauta hiiren oikealla Brother DCP-XXXX Printer. Varmista, että Offline-tila -valintaruutua ei ole valittu. (Windows Server 2003 (vain DCP-7045N) ja Windows XP) Napsauta Käynnistä ja valitse Tulostimet. Napsauta hiiren oikealla Brother DCP-XXXX Printer. Varmista, ettei Offline-tila -vaihtoehtoa ole valittu. (Windows 2000) Valitse Käynnistä, Asetukset ja Tulostimet. Napsauta hiiren oikealla Brother DCP-XXXX Printer. Varmista, ettei Offline-tila-valintaruutua ole valittu. Ota paperikasetti pois ja odota, kunnes laite lopettaa tulostuksen. Kytke sen jälkeen laite pois päältä ja irrota se verkkovirrasta useaksi minuutiksi. Tarkista sovellusohjelman asetuksista, että se on asetettu toimimaan laitteen kanssa. B 43

52 Tulostusongelmat (Jatkuu) Ongelma Laite tulostaa ensimmäiset sivut oikein, mutta niiden jälkeen tulostetuilta sivuilta puuttuu tekstiä. Asiakirjan ylä- ja alatunnisteet näkyvät näytöllä, mutta eivät tulostu paperille. Toimenpiteet Tarkista sovellusohjelman asetuksista, että se on asetettu toimimaan laitteen kanssa. Tietokone ei tunnista laitteen tulopuskurin täyttymisestä ilmoittavaa signaalia. Tarkista, että liitäntäkaapeli on kytketty oikein. (Katso ohjeet Pikaasennusoppaasta.) Sivun ylä- ja alareunassa on tulostumaton alue. Säädä asiakirjan ylä- ja alamarginaaleja. Skannausongelmia Ongelma TWAIN-virheitä ilmenee skannatessa. Tekstintunnistus ei toimi. Verkkoskannaus ei toimi. (vain DCP-7045N) Toimenpiteet Varmista, että Brother TWAIN -ohjain on valittu ensisijaiseksi lähteeksi. Valitse PaperPort 11SE -ohjelmistossa File (Tiedosto), Scan or Get Photo (Skannaa tai tuo kuva) ja Brother TWAIN driver (Brother TWAIN -ohjain). Yritä lisätä skannauksen erottelutarkkuutta. Katso Verkko-ongelmia (vain DCP-7045N) sivulla 45. Ohjelmisto-ongelmia Ongelma Ohjelmiston asentaminen tai tulostaminen ei onnistu. Toimenpiteet Käytä CD-ROM-levyllä olevaa Korjaa MFL-Pro Suite -ohjelmaa. Ohjelma korjaa ohjelmiston ja asentaa sen uudelleen. 2 in 1- tai 4 in 1 -tulostus ei onnistu. Tarkista, että sovelluksessa ja tulostinohjaimessa on sama paperin kokoasetus. Laite ei tulosta Adobe Illustrator - ohjelmasta. Kokeile tulostuksen erottelutarkkuuden pienentämistä. (Katso CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan Lisäasetukset-välilehti-kohta.) Paperin käsittelyn ongelmat Ongelma Paperin syöttö laitteeseen ei onnistu. Näytössä näkyy Ei paperia tai paperitukosviesti. Kuinka tulostetaan kirjekuoriin? Mitä paperia voi käyttää? Toimenpiteet Jos paperia ei ole, aseta uusi paperipino paperikasettiin. Jos paperikasetissa on paperia, varmista, että se on suorassa. Suorista paperi, jos se on käpristynyt. Joissakin tapauksissa auttaa, jos paperit otetaan pois kasetista ja pino käännetään ylösalaisin ja laitetaan sitten takaisin paperikasettiin. Vähennä paperikasetissa olevan paperin määrää. Paperitukos. (Katso Paperitukokset sivulla 57.) Jos näytössä näkyy paperitukosviesti ja ongelmia ilmenee edelleen, katso Paperitukokset sivulla 57. Kirjekuoria voidaan syöttää ohisyöttöraosta. Käytettävä sovellusohjelma on asetettava tulostamaan käytössä olevaa kirjekuorikokoa. Asetus tehdään yleensä ohjelman Sivun asetukset- tai Asiakirjan asetukset -valikosta. (Katso lisätietoja sovelluksen käyttöoppaasta.) Laitteessa voidaan käyttää tavallista paperia, kierrätyspaperia, piirtoheitinkalvoja ja tarroja, jotka on valmistettu lasertulostimia varten. (Katso lisätietoja kohdasta Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) 44

53 Vianetsintä ja kunnossapito Ongelmia tulostuslaadussa Ongelma Tulostetut sivut ovat käpristyneitä. Tulostetut sivut ovat tahriintuneita. Tulosteet ovat liian vaaleita. Toimenpiteet Huonolaatuinen ohut tai paksu paperi tai tulostus paperin suositellun puolen nurjalle puolelle voi aiheuttaa tämän ongelman. Kokeile paperipinon kääntämistä kasetissa. Varmista, että valitsemasi paperityyppi vastaa käytössä olevaa tulostusmateriaalia. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Paperityypin asetus ei ehkä vastaa käytettävää tulostusmateriaalia tai tulostusmateriaali saattaa olla liian paksua tai karkeapintaista. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11 ja CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan Perusasetukset-välilehti-kohta.) Jos ongelma ilmenee, kun otat kopioita tai tulostat, aseta väriaineen säästötila pois päältä laitteen asetusvalikosta. (Katso Väriaineen säästö sivulla 18.) Poista väriaineen säästötila käytöstä tulostinohjaimen Lisäasetuksetvälilehdellä. (Katso CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan Lisäasetukset-välilehti-kohta.) Verkko-ongelmia (vain DCP-7045N) Ongelma Kiinteän verkon kautta ei voi tulostaa. Toimenpiteet Jos sinulla on verkko-ongelmia, katso lisätietoja CD-ROM-levyllä olevasta Verkkokäyttäjän oppaasta. Varmista, että laitteeseen on kytketty virta ja että laite on Online- ja Valmistilassa. Tulosta verkkoasetusten luettelo ja tarkista nykyiset verkkoasetukset. (Katso Verkkoasetusten luettelo (vain DCP-7045N) sivulla 19.) Tarkista, että kaapeli ja verkkoyhteydet ovat kunnossa liittämällä verkkokaapeli uudestaan keskittimeen. Mikäli mahdollista, kokeile laitteen liittämistä keskittimen eri porttiin eri johdon avulla. Jos liitännät toimivat oikein, laitteen takapaneelin alamerkkivalo on vihreä. B 45

54 Verkko-ongelmia (vain DCP-7045N) (Jatkuu) Ongelma Verkkoskannaustoiminto ei toimi. Verkkotulostustoiminto ei toimi. Toimenpiteet (Vain Windows -käyttäjät) Tietokoneen palomuurin asetukset voivat estää tarvittavan verkkoyhteyden muodostamisen. Määritä Windows -palomuurin asetukset seuraavien ohjeiden mukaisesti. Jos käytät jotakin muuta palomuuriohjelmaa, katso ohjeet ohjelmiston käyttöoppaasta tai ota yhteyttä ohjelmiston valmistajaan. Windows XP SP2 -käyttäjät: a Valitse Käynnistä, Ohjauspaneeli, Verkko- ja Internet-yhteydet ja Windowsin palomuuri. Tarkista, että Windowsin palomuuri -asetus Yleiset-välilehdellä on Käytössä. b Valitse Lisäasetukset-välilehti ja napsauta Verkkoyhteyden asetukset - kohdan Asetukset...-painiketta. c Napsauta Lisää-painiketta. d Lisää portti verkkoskannausta varten antamalla seuraavat tiedot: 1. Palvelun kuvaus: kirjoita kuvaus, joka voi olla esimerkiksi "Brother Scanner". 2. Tätä palvelua isännöivä tietokone (tietokone). Nimi tai IP-osoite (esimerkiksi ): kirjoita "Localhost". 3. Palvelun ulkoinen porttinumero: kirjoita Palvelun sisäinen porttinumero: kirjoita Varmista, että UDP on valittu. 6. Valitse OK. e Jos verkkoyhteyden kanssa on edelleen ongelmia, napsauta Lisääpainiketta. f Lisää portti 137 verkkoskannausta ja -tulostusta varten antamalla seuraavat tiedot: 1. Palvelun kuvaus: kirjoita kuvaus, joka voi olla esimerkiksi Brotherverkkoskannaus. 2. Tätä palvelua isännöivä tietokone (tietokone). Nimi tai IP-osoite (esimerkiksi ): kirjoita "Localhost". 3. Palvelun ulkoinen porttinumero: kirjoita Palvelun sisäinen porttinumero: kirjoita Varmista, että UDP on valittu. 6. Valitse OK. g Tarkista, että uusi asetus on lisätty ja valittu, ja valitse sitten OK. 46

55 Vianetsintä ja kunnossapito Verkko-ongelmia (vain DCP-7045N) (Jatkuu) Ongelma Verkkoskannaustoiminto ei toimi. Verkkotulostustoiminto ei toimi. (jatkoa) Toimenpiteet Windows Vista -käyttäjät: a Valitse Käynnistä, Ohjauspaneeli, Verkko ja Internet, Windowsin palomuuri ja Muuta asetukset. b Kun Käyttäjätilien valvonta tulee näkyviin, toimi seuraavalla tavalla: Käyttäjät, joilla on järjestelmänvalvojan oikeudet: valitse Jatka. Käyttäjät, joilla ei ole järjestelmänvalvojan oikeuksia: kirjoita järjestelmänvalvojan salasana ja valitse OK. c Tarkista, että Windowsin palomuuri -asetus Yleiset-välilehdellä on Käytössä. Tietokone ei löydä faksilaitetta. d Valitse Poikkeukset-välilehti. e Napsauta Lisää portti... -painiketta. f Lisää portti verkkoskannausta varten antamalla seuraavat tiedot: 1. Nimi: kirjoita mikä tahansa kuvaus. (esimerkiksi Brother-skanneri ) 2. Portin numero: kirjoita "54925". 3. Varmista, että UDP on valittu. Valitse OK. g Tarkista, että uusi asetus on lisätty ja valittu, ja valitse sitten Käytä. h Jos verkkoskannauksen tai -tulostuksen tai muun verkkoyhteyden kanssa on edelleen ongelmia, valitse Tiedostojen ja tulostimien jakaminen - valintaruutu Poikkeukset-välilehdessä ja valitse Käytä. Windows : tietokoneen palomuurin asetukset voivat estää tarvittavan verkkoyhteyden muodostamisen. Katso lisätietoja edellisestä ohjeesta. Macintosh: valitse laite uudelleen Device Selector (laitevalinta) -sovelluksessa, jonka sijaintipaikka on Macintosh HD/Kirjasto/Printers/Brother/Utilities/ DeviceSelector tai ControlCenter2-ohjelmiston Model (malli) -valikosta. B 47

56 Tulostuslaadun parantaminen B Esimerkkejä heikosta tulostuslaadusta ABCDEFGH abcdefghijk ABCD abcde Valkoisia vaakasuoria viivoja ABCDEFGH abcdefghijk ABCD abcde Valkoisia pystysuoria viivoja Laikukas tulostusjälki ABCDEFGH abcdefghijk ABCD abcde Harmaa tausta Suositus Varmista, että käyttämäsi paperi täyttää laitteen vaatimukset. Ongelman voi aiheuttaa karkeapintainen tai paksu paperi. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Varmista, että tulostinohjaimesta tai laitteen paperityyppivalikosta on valittu oikea tulostusmateriaali. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11 ja CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan Perusasetukset-välilehti.) Ongelma voi poistua itsestään. Yritä poistaa ongelma tulostamalla useita testisivuja, erityisesti jos laitetta ei ole käytetty pitkään aikaan. Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Pyyhi laserskannerin lasit pehmeällä kankaalla. (Katso Laserskannerin lasin puhdistaminen sivulla 63.) Varmista, ettei tulostimen sisään jäänyt revennyt paperinpala peitä skannerin ikkunaa. Värikasetti voi olla vahingoittunut. Asenna uusi värikasetti. (Katso Värikasetin vaihtaminen sivulla 69.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Varmista, että käyttämäsi paperi täyttää laitteen vaatimukset. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Valitse tulostinohjaimen asetuksista Thick paper (Paksu paperi) - tila tai valitse laitteen paperityyppivalikon asetuksista Paksu tai käytä nykyistä ohuempaa paperia. (Katso Paperityyppi sivulla 17 ja CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan Perusasetuksetvälilehti-kohta.) Tarkista laitteen toimintaympäristö. Korkea kosteus saattaa aiheuttaa tämän ongelman. (Katso Paikan valinta sivulla 34.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Varmista, että käyttämäsi paperi täyttää laitteen vaatimukset. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Tarkista laitteen toimintaympäristö. Taustan sävyn määrän lisääntyminen voi johtua esimerkiksi kuumuudesta tai kosteudesta. (Katso Paikan valinta sivulla 34.) Värikasetti voi olla vahingoittunut. Asenna uusi värikasetti. (Katso Värikasetin vaihtaminen sivulla 69.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) 48

57 Vianetsintä ja kunnossapito Esimerkkejä heikosta tulostuslaadusta ABCDEFGH abcdefghijk ABCD abcde Sivu vinossa Haamukuva B DEFGH abc efghijk A CD bcde 1 34 Paperi rypistyy tai taittuu ABCDEFGH abcdefghijk ABCD abcde Huono kiinnittyminen Suositus Varmista, että paperi tai muu tulostusmateriaali on asetettu oikein paperikasettiin ja että ohjaimet eivät ole liian tiukasti eivätkä liian löyhästi paperipinoa vasten. Aseta paperiohjaimet oikein. (Katso Paperin asettaminen paperikasettiin sivulla 6.) Paperikasetti saattaa olla liian täynnä. Jos käytät käsinsyöttöaukkoa, katso Paperin asettaminen ohisyöttörakoon sivulla 7. Tarkista paperityyppi ja -laatu. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Varmista, että käyttämäsi paperi täyttää laitteen vaatimukset. Ongelman voi aiheuttaa karkeapintainen tai paksu paperi. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Varmista, että tulostinohjaimesta tai laitteen paperityyppivalikosta on valittu oikea tulostusmateriaali. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11 ja CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan Perusasetukset-välilehti-kohta.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Kiinnitysyksikössä voi olla epäpuhtauksia. Pyydä huoltoapua jälleenmyyjältä. Tarkista paperityyppi ja -laatu. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Varmista, että paperi on asetettu oikein. (Katso Paperin asettaminen paperikasettiin sivulla 6.) Käännä paperipino ylösalaisin kasetissa tai käännä paperia 180 paperinsyöttölaitteessa. Valitse tulostinohjaimen asetuksista Improve Toner Fixing (Paranna väriaineen kiinnitys) -tila. (Katso Laiteasetukset (Windows ) tai Tulostusasetukset (Macintosh) CD-ROM-levyllä olevasta Ohjelmiston käyttöoppaasta.) Jos tämä valinta ei paranna laatua tarpeeksi, vaihda asetukseksi Paksumpi paperi kohdassa Tulostusmateriaali. B 49

58 Esimerkkejä heikosta tulostuslaadusta Suositus Tarkista paperityyppi ja -laatu. Korkea lämpötila ja kosteus aiheuttavat paperin käpristymistä. Jos laitetta ei käytetä kovin usein, paperi saattaa olla ollut paperikasetissa liian pitkään. Käännä paperipino ylösalaisin kasetissa. Voit myös leyhytellä paperipinoa tai kääntää paperia 180 paperikasetissa. Käpristynyt tai poimuinen paperi 75 mm 75 mm Ota kymmenen kopiota puhtaasta, valkoisesta paperiarkista. (Katso Useiden kopioiden ottaminen sivulla 22.) Jos ongelma ei ratkea, rumpuyksikössä saattaa olla tarrasta peräisin olevaa liimaa, joka on tarttunut OPC-rummun pinnalle. Puhdista rumpuyksikkö. (Katso Rumpuyksikön puhdistaminen sivulla 67.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpu. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Valkoisia täpliä mustassa tekstissä ja kuvissa 75 mm:n välein 75 mm 75 mm Mustia täpliä 75 mm:n välein 50

59 Vianetsintä ja kunnossapito Esimerkkejä heikosta tulostuslaadusta ABCDEFGH abcdefghijk ABCD abcde Himmeä ABCDEFGH abcdefghijk ABCD abcde Väriainepilkut Pelkkää mustaa Suositus Tarkista laitteen toimintaympäristö. Tämä vika voi johtua esimerkiksi kosteudesta tai kuumuudesta. (Katso Paikan valinta sivulla 34.) Jos koko sivu on liian vaalea, väriaineen säästötoiminto saattaa olla päällä. Poista käytöstä Värinsäästö -tila laitteen asetuksista tai Toner Save (Värinsäästö)-tila tulostinohjaimen Ominaisuudetvalikosta. (Katso Väriaineen säästö sivulla 18 tai CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan kohta Lisäasetukset-välilehti.) Puhdista skannerin ikkuna ja rumpuyksikön koronalanka. (Katso Laserskannerin lasin puhdistaminen sivulla 63 ja Koronalangan puhdistaminen sivulla 65.) Värikasetti voi olla vahingoittunut. Asenna uusi värikasetti. (Katso Värikasetin vaihtaminen sivulla 69.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Varmista, että käyttämäsi paperi täyttää laitteen vaatimukset. Ongelman voi aiheuttaa karkeapintainen paperi. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Puhdista koronalanka ja rumpuyksikkö. (Katso Koronalangan puhdistaminen sivulla 65 ja Rumpuyksikön puhdistaminen sivulla 67.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Kiinnitysyksikössä voi olla epäpuhtauksia. Pyydä huoltoapua jälleenmyyjältä. Puhdista rumpuyksikön koronalanka liu uttamalla vihreää kielekettä. Muista palauttaa vihreä kieleke lähtöpaikalleen (a). (Katso Koronalangan puhdistaminen sivulla 65.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Kiinnitysyksikössä voi olla epäpuhtauksia. Pyydä huoltoapua jälleenmyyjältä. B 51

60 Esimerkkejä heikosta tulostuslaadusta ABCDEFGH abcdefghijk ABCD abcde Mustia väriainejälkiä pitkin sivua ABCDEFGH abcdefghijk ABCD abcde Vaakasuora viiva ABCDEFGH abcdefghijk ABCD abcde Mustia pystysuoria viivoja Tulostetuilla sivuilla on pystysuuntaisia väriainetahroja Suositus Varmista, että käyttämäsi paperi täyttää laitteen vaatimukset. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) Käytettäessä lasertulostimille tarkoitettuja tarra-arkkeja arkkien liima voi joskus tarttua OPC-rummun pintaan. Puhdista rumpuyksikkö. (Katso Rumpuyksikön puhdistaminen sivulla 67.) Älä käytä paperia, jossa on paperiliittimiä tai niittejä, koska ne raapivat rummun pintaa. Jos purettu rumpuyksikkö altistuu suoralle auringonvalolle tai huoneenvalolle, se voi vaurioitua. Värikasetti voi olla vahingoittunut. Asenna uusi värikasetti. (Katso Värikasetin vaihtaminen sivulla 69.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Puhdista laserskannerin lasi ja rumpuyksikön koronalanka rumpuyksikössä. (Katso Laserskannerin lasin puhdistaminen sivulla 63 ja Koronalangan puhdistaminen sivulla 65.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Puhdista rumpuyksikön koronalanka liu uttamalla vihreää kielekettä. Muista palauttaa vihreä kieleke lähtöpaikalleen (a). (Katso Koronalangan puhdistaminen sivulla 65.) Värikasetti voi olla vahingoittunut. Asenna uusi värikasetti. (Katso Värikasetin vaihtaminen sivulla 69.) Rumpuyksikkö voi olla vahingoittunut. Asenna uusi rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Kiinnitysyksikössä voi olla epäpuhtauksia. Pyydä huoltoapua jälleenmyyjältä. 52

61 Vianetsintä ja kunnossapito Esimerkkejä heikosta tulostuslaadusta Suositus Valitse tulostinohjaimessa Vähennä paperin käyristymistä -tila, jos et käytä suositeltua paperia. (Katso Laiteasetukset (Windows ) tai Tulostusasetukset (Macintosh) CD-ROM-levyllä olevasta Ohjelmiston käyttöoppaasta.) Käännä paperi toisin päin paperikasetilla ja tulosta uudelleen. (Paitsi esipainettu paperi) Vedä luovutusalustan tukiläppä ulos. Käpristynyt paperi B Vaihda paperikasetin paperi juuri avatusta riisistä otettuun paperiin. Varmista, että käytät laitemalliisi suositeltua paperia. (Katso Hyväksytyt paperit ja muut tulostusmateriaalit sivulla 11.) 53

62 Virhe- ja huoltoviestit B Pitkälle kehitetyissä toimistolaitteissakin esiintyy häiriöitä. Jos niin käy, laitteesi tunnistaa virheen tai tarvitun rutiinihuoltoon kuuluvan toimenpiteen ja näyttää asiaankuuluvan viestin. Useimmin esiintyvät virhe- ja huoltoviestit ovat alla olevassa taulukossa. Voit korjata useimmat virheet ja tehdä tavallisimmat huoltotoimenpiteet itse. Jos tarvitset lisäapua, Brother Solutions Center sisältää uusimmat usein esitetyt kysymykset ja vianetsintäohjeet. Vieraile Internet-sivustossamme osoitteessa Virheviesti Syy Toimenpide Alust. ei onn. XX Laitteessa on mekaaninen vika. Irrota laite verkkovirrasta useaksi minuutiksi ja liitä se sitten takaisin. Asiakirja juutt. (vain DCP-7040 ja DCP-7045N) Ei paperia Jäähtyy Odota hetki Kansi auki Asiakirja on asetettu tai syötetty väärin, tai automaattisesta dokumenttien syöttölaitteesta skannattu faksiasiakirja on liian pitkä. Paperi on loppunut, tai sitä ei ole asetettu oikein paperikasettiin. Rumpuyksikön tai värikasetin lämpötila on liian korkea. Laite keskeyttää senhetkisen tulostustyön ja siirtyy jäähdytystilaan. Jäähdytystilan aikana laitteen sisältä kuuluu jäähdytystuulettimen ääni ja nestekidenäytössä näkyy Jäähtyy ja Odota hetki. Kiinnitysyksikön kantta ei ole suljettu kunnolla tai paperi on juuttunut laitteen takaosaan, kun kytkit virran päälle. Katso Asiakirja on juuttunut (vain DCP-7040 ja DCP-7045N) sivulla 56 tai Arkinsyöttölaitteen (ADF) käyttäminen (DCP-7040 ja DCP-7045N) sivulla 15. Tee jokin seuraavista: Täytä paperikasetti ja paina sitten Start. Poista paperi lokerosta ja aseta se lokeroon oikein ja paina sitten Start. Varmista, että kuulet laitteen tuulettimen pyörivän ja ettei ulostuloaukkoa ole tukittu. Jos tuuletin pyörii, poista esteet ilman ulostuloaukon ympäriltä ja anna laitteen jäähtyä useita minuutteja, ennen kuin käytät sitä. Ellei tuuletin pyöri, noudata seuraavia ohjeita: Irrota laite verkkovirrasta useaksi minuutiksi ja liitä se sitten takaisin. Varmista, että paperi ei ole juuttunut laitteen takaosaan, sulje sitten kiinnitysyksikön kansi ja paina Start. Kansi on auki Etukantta ei ole suljettu kunnolla. Sulje laitteen etukansi. Kansi on auki Kiinnitysyksikön kansi ei ole Sulje kiinnitysyksikön kansi. kunnolla kiinni. Kiin.yks.virhe Kiinnitysyksikön lämpötila ei nouse määrättyyn lämpötilaan määritetyssä ajassa. Kytke laitteen virta pois, odota muutama sekunti ja käynnistä se uudelleen. Jätä laite odottamaan 15 minuutiksi virta kytkettynä. Kiinnitysyksikkö on liian kuuma. 54

63 Vianetsintä ja kunnossapito Virheviesti Syy Toimenpide Muisti täynnä Laitteen muisti on täynnä. Kopiointi käynnissä Rumpuvirhe Rumpuyksikön koronalanka on puhdistettava. Rumpuyksikkö lähestyy käyttöikänsä loppua. Tee jokin seuraavista: (vain DCP-7040 ja DCP-7045N) Kopioi skannatut sivut painamalla Start. Paina Stop/Exit ja odota muiden käynnissä olevien toimintojen päättymistä. Yritä sitten uudelleen. Poista tiedot muistista. (Katso Muisti täynnä -viesti sivulla 27.) Tulostus käynnissä Pienennä tulostuksen erottelutarkkuutta. (Katso CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan Lisäasetukset-välilehti-kohta.) Puhdista rumpuyksikön koronalanka. (Katso Koronalangan puhdistaminen sivulla 65.) Vaihda rumpuyksikkö. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Skan. ei onn. XX Laitteessa on mekaaninen vika. Irrota laite verkkovirrasta useaksi minuutiksi ja liitä se sitten takaisin. Tukos sisällä Paperi on juuttunut laitteen sisälle. (Katso Paperitukokset sivulla 57.) Tukos takana Tukos, kasetti Paperi on juuttunut laitteen takaosaan. Paperi on juuttunut laitteen paperikasettiin. (Katso Paperitukokset sivulla 57.) (Katso Paperitukokset sivulla 57.) Tul. ei onn. XX Laitteessa on mekaaninen vika. Irrota laite verkkovirrasta useaksi minuutiksi ja liitä se sitten takaisin. Vaih. rumpu pian Väri loppumassa Väriaine loppu Värikasettivirhe Rumpuyksikkö lähestyy käyttöikänsä loppua. Vaikka näytössä näkyy Väri loppumassa, tulostus on edelleen mahdollista. Laite kuitenkin ilmoittaa, että pian värikasetti tarvitsee vaihtaa. Tulostaminen ei ole mahdollista, koska rumpuyksikkö ja värikasetit on asennettu väärin tai värikasetti on tyhjä. Värikasettia ei ole asennettu oikein. Jatka rumpuyksikön käyttöä, kunnes tulostuslaatu heikkenee, ja vaihda sitten rumpuyksikkö uuteen. (Katso Rumpuyksikön vaihtaminen sivulla 73.) Tilaa heti uusi värikasetti. Tee jokin seuraavista: Asenna värikasetti ja rumpuyksikkö uudelleen. Vaihda tyhjä värikasetti uuteen. (Katso Värikasetin vaihtaminen sivulla 69.) Vedä rumpuyksikkö ulos. Irrota nestekidenäytössä mainittu värikasetti ja aseta se takaisin rumpuyksikköön. B 55

64 Asiakirja on juuttunut (vain DCP-7040 ja DCP- 7045N) B Jos asiakirja on juuttunut, noudata seuraavia ohjeita. Vinkki Kun olet poistanut juuttuneen asiakirjan, tarkista ettei laitteeseen jää paperisuikaleita, jotka voivat aiheuttaa uuden tukoksen. Asiakirja on juuttunut valotustason kannen alle a Poista automaattisesta dokumenttien syöttölaitteesta paperit, jotka eivät ole juuttuneet kiinni. b Nosta valotustason kansi ylös. c Vedä juuttunut asiakirja ulos oikealle. B Asiakirja on juuttunut automaattisen dokumenttien syöttölaitteen yläosaan B a Poista automaattisesta dokumenttien syöttölaitteesta paperit, jotka eivät ole juuttuneet kiinni. b Avaa arkinsyöttölaitteen kansi. c Vedä juuttunut asiakirja ulos vasemmalle. d Laske valotustason kansi alas. e Paina Stop/Exit. d Sulje automaattisen dokumenttien syöttölaitteen kansi. e Paina Stop/Exit. 56

65 Vianetsintä ja kunnossapito Asiakirja on juuttunut luovutusalustalle a Vedä juuttunut asiakirja ulos oikealle. b Paina Stop/Exit. B Paperitukokset Selvitä paperitukokset tämän osan ohjeiden mukaan. Vinkki Tarkista, että olet asentanut laitteeseen sekä värikasetin että rumpuyksikön. Brother-laitteeseesi saattaa syntyä paperitukos, jos rumpuyksikköä ei ole asennettu tai jos rumpuyksikkö on asennettu väärin. Jos virheviesti ei poistu, nollaa laite avaamalla etukansi ja kiinnitysyksikön kansi ja sulkemalla ne. B VAROITUS KUUMA PINTA B Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen (takaluovutusalusta), ÄLÄ kosketa seuraavassa kuvassa merkittyjä osia loukkaantumisten välttämiseksi. 57

66 b Irrota varovasti rumpuyksikkö ja värikasetit. Juuttunut paperi tulee ulos laitteesta värikasetin ja rumpuyksikön mukana. HUOMAUTUS HUOMAUTUS ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoita laitetta. Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai kankaan päälle, koska niistä voi valua ulos väriä. c Ellet saa rumpuyksikköä ja värikasetteja irrotettua helposti, älä käytä liikaa voimaa. Paperi on juuttunut laitteen sisälle B a Avaa etukansi. Nosta sen sijaan skannerin kantta ja vedä juuttunutta paperia ylös- ja ulospäin luovutustason aukostamolemmilla käsillä. d Sulje skannerin kansi. 58

67 Vianetsintä ja kunnossapito e Jos et pysty vetämään juuttunutta paperia tulostelokeron aukosta, poista paperikasetti kokonaan laitteesta. Paperi on juuttunut laitteen takaosaanb a Avaa etukansi. f Vedä juuttunut paperi ulos paperikasetin aukosta. b Irrota varovasti rumpuyksikkö ja värikasetit. B HUOMAUTUS g Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen. Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai kankaan päälle, koska niistä voi valua ulos väriä. c Avaa takakansi (takaluovutusalusta). h Aseta paperikasetti takaisin laitteeseen. i Sulje etukansi. 59

68 d Avaa kiinnitysyksikön kansi (1) vetämällä kielekkeitä itseäsi kohti. Paperi on juuttunut rumpuyksikköön ja värikasetteihin a Avaa etukansi. B 1 e Vedä juuttunut paperi pois kiinnitysyksiköstä. b Irrota varovasti rumpuyksikkö ja värikasetit. f Sulje takakansi (takaluovutusalusta). g Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen. HUOMAUTUS Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai kankaan päälle, koska niistä voi valua ulos väriä. h Sulje etukansi. 60

69 Vianetsintä ja kunnossapito c Paina vihreä lukitusvipu alas ja ota värikasetti pois rumpuyksiköstä. e Aseta värikasetti takaisin rumpuyksikköön siten, että kuulet sen lukittuvan paikoilleen. Jos värikasetti on kunnolla paikoillaan, vihreä lukitusvipu nousee automaattisesti. HUOMAUTUS Käsittele värikasettia varovasti. Jos väriaineitta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä. f Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen. B ÄLÄ koske seuraavissa kuvissa merkittyjä osia, koska se saattaa vaikuttaa tulostuslaatuun. g Sulje etukansi. d Poista rumpuyksikön sisään mahdollisesti juuttunut paperi. 61

70 Säännöllinen kunnossapito B c Pyyhi pölyt laitteen ulkopinnalta pehmeällä kankaalla. VAROITUS Käytä puhdistusainetta, jonka ph-arvo on neutraali. ÄLÄ puhdista laitteen sisä- tai ulkopuolta puhdistusaineilla, jotka sisältävät ammoniakkia tai alkoholia, tai minkäänlaisilla syttyvillä suihkeilla tai nesteillä. Se voi aiheuttaa tulipalon tai sähköiskun. Lisätietoja on kohdassa Tärkeitä turvaohjeita sivulla 40. d Irrota paperikasetista kaikki juuttuneet paperit. e Pyyhi pölyt paperikasetin sisä- ja ulkopinnalta pehmeällä kankaalla. HUOMAUTUS Rumpu sisältää väriainetta, joten käsittele sitä varoen. Jos väriaineitta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä. Laitteen puhdistaminen ulkopuolelta a Sammuta laite virtakytkimestä. Irrota kaikki kaapelit ja irrota sitten sähköjohto pistorasiasta. B f Aseta paperit paikoilleen ja työnnä paperikasetti kokonaan takaisin laitteeseen. g Kytke ensin laitteen sähköjohto takaisin pistorasiaan ja kytke sitten kaikki kaapelit. Kytke virta laitteen virtakytkimestä. b Vedä paperikasetti kokonaan ulos laitteesta. 62

71 Vianetsintä ja kunnossapito Valotustason puhdistaminen B a Sammuta laite virtakytkimestä. Irrota kaikki kaapelit ja irrota sitten sähköjohto pistorasiasta. b Nosta valotustason kansi ylös (1). Puhdista valkoinen muovipinta (2) ja valotustason lasi (3) veteen kastetulla nukkaamattomalla kankaalla d Kytke ensin laitteen sähköjohto takaisin pistorasiaan ja kytke sitten kaikki kaapelit. Kytke virta laitteen virtakytkimestä. Vinkki Sen lisäksi, että puhdistat valotustason ja lasikaistaleen veteen kastetulla nukkaamattomalla kankaalla, voit sivellä sormenpäälläsi lasia ja tunnustella mahdollisia epäpuhtauksia. Jos tuntuu likaa tai epäpuhtauksia, puhdista lasi uudelleen keskittyen tähän alueeseen. Puhdistuskertoja saatetaan tarvita kolme tai neljä. Testaa puhdistuksen onnistuminen ottamalla kopio jokaisen puhdistuskerran jälkeen. Laserskannerin lasin puhdistaminen B B c (DCP-7040 ja DCP-7045N) Puhdista automaattisen dokumenttien syöttölaitteen valkoinen muovitanko (1) ja sen alla oleva skannerin lasikaistale (2) veteen kastetulla nukkaamattomalla ja pehmeällä kankaalla. VAROITUS Käytä puhdistusainetta, jonka ph-arvo on neutraali. 1 2 ÄLÄ puhdista laitteen sisä- tai ulkopuolta puhdistusaineilla, jotka sisältävät ammoniakkia tai alkoholia, tai minkäänlaisilla syttyvillä suihkeilla tai nesteillä. Se voi aiheuttaa tulipalon tai sähköiskun. Lisätietoja on kohdassa Tärkeitä turvaohjeita sivulla 40. HUOMAUTUS ÄLÄ koske skannerin lasia sormin. a Sammuta laite ennen sisäosien puhdistamista. Irrota ensin sähköjohto pistorasiasta. 63

72 b Avaa etukansi ja vedä hitaasti ulos rumpuyksikkö ja värikasetit. HUOMAUTUS ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoita laitetta. VAROITUS KUUMA PINTA Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen (takaluovutusalusta), ÄLÄ kosketa seuraavassa kuvassa merkittyjä osia loukkaantumisten välttämiseksi. Rumpuyksiköstä voi valua väriä, joten se kannattaa asettaa puhtaalle, tasaiselle pinnalle, jolle on asetettu esimerkiksi talouspaperia tai kangasta. 64

73 Vianetsintä ja kunnossapito c Pyyhi laserskannerin lasi nukkaamattomalla, kuivalla ja pehmeällä kankaalla. Koronalangan puhdistaminenb Jos tulostuslaadussa esiintyy ongelmia, puhdista koronalanka seuraavasti: a Sammuta laite virtakytkimestä. Irrota kaikki kaapelit ja irrota sitten sähköjohto pistorasiasta. b Avaa etukansi. B d Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen. c Irrota varovasti rumpuyksikkö ja värikasetit. e Sulje etukansi. f Kytke sähköjohto takaisin pistorasiaan. Kytke virta laitteen virtakytkimestä. HUOMAUTUS Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai kankaan päälle, koska niistä voi valua ulos väriä. Käsittele värikasettia varovasti. Jos väriainetta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä. 65

74 ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoita laitetta. g Kytke ensin laitteen sähköjohto takaisin pistorasiaan ja kytke kaikki kaapelit. Kytke virta laitteen virtakytkimestä. HUOMAUTUS ÄLÄ koske kuvissa merkittyjä osia, koska se saattaa vaikuttaa tulostuslaatuun. d Puhdista rumpuyksikössä oleva koronalanka liu uttamalla vihreää kielekettä kevyesti oikealta vasemmalle ja vasemmalta oikealle edestakaisin useita kertoja. 1 HUOMAUTUS Muista palauttaa vihreä kieleke lähtöpaikalleen (a) (1). Jollet tee näin, tulosteissa voi näkyä pystysuuntainen raita. e Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen. f Sulje etukansi. 66

75 Vianetsintä ja kunnossapito Rumpuyksikön puhdistaminen Jos tulostuslaadussa esiintyy ongelmia, puhdista rumpuyksikkö seuraavasti: a Sammuta laite virtakytkimestä. Irrota sähköjohto pistorasiasta. b Avaa etukansi. B ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoita laitetta. d Paina vihreä lukitusvipu alas ja ota värikasetti pois rumpuyksiköstä. HUOMAUTUS c Irrota varovasti rumpuyksikkö ja värikasetit. Käsittele värikasettia varovasti. Jos väriainetta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä. ÄLÄ koske kuvissa merkittyjä osia, koska se saattaa vaikuttaa tulostuslaatuun. B HUOMAUTUS Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai kakaan päälle, koska niistä voi valua ulos väriä. 67

76 e Aseta tulostusnäyte rumpuyksikön eteen ja etsi heikon tulostusjäljen täsmällinen sijainti. h Aseta värikasetti takaisin rumpuyksikköön siten, että kuulet sen lukittuvan paikoilleen. Jos värikasetti on kunnolla paikoillaan, vihreä lukitusvipu nousee automaattisesti. f Käännä rumpuyksikköä käsin ja tarkkaile samalla OPC-rummun pintaa (1). 1 i Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen. g Kun löydät rummulta tulostusnäytteen mukaisen tahran, pyyhi OPC-rummun pintaa kuivalla vanupuikolla, kunnes pinnalla ollut pöly tai liima irtoaa. HUOMAUTUS Rumpu on valoherkkä, joten ÄLÄ kosketa sitä sormin. j Sulje etukansi. k Kytke ensin laitteen sähköjohto takaisin pistorasiaan ja kytke kaikki kaapelit. Kytke virta laitteen virtakytkimestä. ÄLÄ puhdista valonherkän rummun pintaa terävällä esineellä. ÄLÄ käytä liikaa voimaa, kun puhdistat rumpuyksikköä. 68

77 Vianetsintä ja kunnossapito Tarvikkeiden vaihto B Tarvikkeet on vaihdettava, kun laite ilmaisee niiden käyttöiän päättyneen. Värikasetti Rumpuyksikkö Tilausnro TN-2110, TN-2120 Tilausnro DR-2100 Vinkki Hävitä käytetyt tarvikkeet paikallisten säännösten mukaisesti. (Katso Direktiivi 2002/96/EY ja standardi EN50419 sivulla 39.) Tarvikkeet kannattaa asettaa paperin päälle, jotta sisällä olevaa ainetta ei valu tai varise vahingossa. Jos käytät paperia, joka ei täysin vastaa suositeltua paperia, tarvikkeiden ja laitteen osien käyttöikä saattaa lyhentyä. B Värikasetin vaihtaminen B Suurvärikasetilla voi tulostaa noin sivua 1 ja vakiovärikaseteilla voi tulostaa noin sivua 1. Tarkka sivumäärä vaihtelee tulostettujen asiakirjojen tyypin (kuten normaali kirje tai yksityiskohtainen grafiikka) mukaan. Kun kasetin väriaine on vähissä, näyttöön tulee viesti Väri loppumassa. 1 Värikasettien likimääräinen riitto ilmoitetaan ISO/IEC standardin mukaan. Vinkki Uusia värikasetteja kannattaa olla varalla, kun näytössä näkyy varoitus Väri loppumassa. 69

78 VAROITUS b Irrota varovasti rumpuyksikkö ja värikasetit. KUUMA PINTA Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen (takaluovutusalusta), ÄLÄ kosketa seuraavassa kuvassa merkittyjä osia loukkaantumisten välttämiseksi. HUOMAUTUS Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai kakaan päälle, koska niistä voi valua ulos väriä. ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoita laitetta. a Avaa etukansi. c Paina vihreä lukitusvipu alas ja ota käytetty värikasetti pois rumpuyksiköstä. VAROITUS ÄLÄ laita värikasetteja tuleen. Ne voivat räjähtää ja aiheuttaa vammoja. 70

79 Vianetsintä ja kunnossapito HUOMAUTUS Käsittele värikasettia varovasti. Jos väriaineitta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä. Ota värikasetti pakkauksestaan vasta juuri ennen sen asentamista laitteeseen. Jos värikasetti on kauan ulkona pakkauksestaan, väriaineen käyttöikä lyhenee. ÄLÄ koske kuvissa merkittyjä osia, koska se saattaa vaikuttaa tulostuslaatuun. Vinkki Sulje käytetty värikasetti huolellisesti sopivaan pussiin, jotta värijauhetta ei pääse ulos kasetista. d Ota uusi värikasetti pakkauksestaan. Pidä kasettia vaakatasossa molemmin käsin ja heiluta sitä varovasti 5 6 kertaa puolelta toiselle, jotta väri leviää tasaisesti kasetin sisällä. B Brother-laitteet on suunniteltu käytettäväksi tietyt laatuvaatimukset täyttävän väriaineen kanssa, ja niiden suosituskyky on paras käytettäessä aitoja Brother-värikasetteja (TN-2110/TN-2120). Brother ei voi taata parasta suorituskykyä, jos laitteessa käytetään muiden valmistajien väriainetta tai värikasetteja. Brother ei tästä johtuen suosittele muiden kuin aitojen Brothervärikasettien käyttämistä laitteessa eikä tyhjien värikasettien täyttämistä muiden valmistajien väriaineella. Jos rumpuyksikkö tai muu laitteen osa vaurioituu laitteelle sopimattomien, muiden kuin Brotherin valmistamien väriaineiden tai värikasettien käytön vuoksi, takuu ei kata korjauskustannuksia. e Irrota suojus. 71

80 f Aseta uusi värikasetti tukevasti rumpuyksikköön siten, että kuulet sen lukittuvan paikoilleen. Jos värikasetti on kunnolla paikoillaan, lukitusvipu nousee automaattisesti. h Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen. i Sulje etukansi. HUOMAUTUS HUOMAUTUS Varmista, että värikasetti on kunnolla paikoillaan, sillä muutoin se saattaa irrota rumpuyksiköstä. ÄLÄ sammuta laitetta tai avaa etukantta, kunnes nestekidenäyttö on palannut valmiustilaan. g Puhdista rumpuyksikön oleva koronalanka liu uttamalla vihreää kielekettä kevyesti oikealta vasemmalle ja vasemmalta oikealle edestakaisin useita kertoja. 1 HUOMAUTUS Muista palauttaa vihreä kieleke lähtöpaikalleen (a) (1). Jollet tee näin, tulosteissa voi näkyä pystysuuntainen raita. 72

81 Vianetsintä ja kunnossapito Rumpuyksikön vaihtaminen Laite käyttää rumpuyksikköä kuvien tulostamista varten. Jos nestekidenäyttöön tulee näkyviin Vaih. rumpu pian, rumpuyksikön käyttöikä lähestyy loppuaan ja on aika ostaa uusi. Jos nestekidenäyttöön tulee näkyviin Vaih. rumpu pian, voit ehkä jatkaa tulostusta joutumatta vielä vaihtamaan rumpuyksikköä. Rumpuyksikkö on kuitenkin vaihdettava, mikäli tulostuslaatu heikkenee (myös ennen viestin Vaih. rumpu pian näkymistä). On suositeltavaa puhdistaa laite rumpuyksikön vaihdon yhteydessä. (Katso Laserskannerin lasin puhdistaminen sivulla 63.) B VAROITUS KUUMA PINTA Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen (takaluovutusalusta), ÄLÄ kosketa seuraavassa kuvassa merkittyjä osia loukkaantumisten välttämiseksi. HUOMAUTUS Rumpuyksikkö sisältää väriainetta, joten käsittele sitä varoen, kun irrotat sen. Jos väriaineitta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä. B Vinkki Rumpuyksikkö on kertakäyttöinen, ja se on vaihdettava säännöllisin väliajoin. Rumpuyksikön todelliseen käyttöikään vaikuttavat monet tekijät, kuten lämpötila, kosteus, käytettävä paperi ja se, paljonko väriainetta käytetään kunkin työn sivuihin. Rumpuyksikön arvioitu käyttöikä on noin sivua 1. Todellinen sivumäärä, jonka laite voi tulostaa yhdellä rumpuyksiköllä, saattaa olla huomattavasti näitä arvioita alhaisempi. Koska Brother ei voi vaikuttaa moniin rumpuyksikön todellista käyttöikää vähentäviin tekijöihin, emme voi taata yhdellä rumpuyksiköllä tulostettavien sivujen vähimmäismäärää. a Avaa etukansi. 1 Rummun kesto on likimääräinen ja saattaa vaihdella käytön mukaan. 73

82 b Irrota varovasti rumpuyksikkö ja värikasetit. c Paina vihreä lukitusvipu alas ja ota värikasetti pois rumpuyksiköstä. HUOMAUTUS ÄLÄ kosketa kuvissa merkittyjä osia, koska se saattaa vaikuttaa tulostuslaatuun. HUOMAUTUS Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai kankaan päälle, koska niistä voi valua ulos väriä. ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoita laitetta. Ota uusi rumpuyksikkö pakkauksestaan vasta juuri ennen sen asentamista laitteeseen. Suoralle auringonvalolle tai huoneenvalolle altistuminen saattaa vaurioittaa rumpuyksikköä. Vinkki Sulje käytetty rumpuyksikkö tiiviisti pussiin, jottei siitä pääse vuotamaan ulos väriainejauhetta. d Poista uusi rumpuyksikkö pakkauksestaan. 74

83 Vianetsintä ja kunnossapito e Aseta värikasetti tukevasti uuteen rumpuun siten, että kuulet sen lukittuvan paikoilleen. Jos värikasetti on kunnolla paikoillaan, vihreä lukitusvipu nousee automaattisesti. f Aseta uusi rumpuyksikkö ja värikasettiyksikkö takaisin laitteeseen. HUOMAUTUS Varmista, että värikasetti on kunnolla paikoillaan, sillä muutoin se saattaa irrota rumpuyksiköstä. g Paina Clear/Back. Vahvista uuden rummun asennus painamalla a. h Kun nestekidenäytössä näkyy Hyväksytty, sulje etukansi. B 75

84 Nestekidenäytön kielen vaihtaminen Voit vaihtaa nestekidenäytön kielen. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. c Paina a tai b valitaksesi 0.Kielivalinta. d Paina a tai b valitaksesi kielen. e Paina Stop/Exit. Laitetiedot Sarjanumeron tarkistaminen B Voit nähdä laitteen sarjanumeron näytössä. a Paina Menu. b (DCP-7030 ja DCP-7040) Paina a tai b valitaksesi 3.Laitetiedot. (DCP-7045N) Paina a tai b valitaksesi 5.Laitetiedot. c Paina a tai b valitaksesi 1.Sarjanumero. d Paina Stop/Exit. B B Sivulaskurien tarkistaminen Voit nähdä laitteen sivulaskurit, jotka laskevat kopiot, tulostussivut, raportit ja luettelot sekä kokonaismäärän. a Paina Menu. b (DCP-7030 ja DCP-7040) Paina a tai b valitaksesi 3.Laitetiedot. (DCP-7045N) Paina a tai b valitaksesi 5.Laitetiedot. c Paina a tai b valitaksesi 2.Sivulaskuri. d Paina a tai b ja valitse Yhteensä, Lista, Kopio tai Tulostet.. Saat näkyviin laitteen sivulaskurin. e Paina Stop/Exit. Rummun käyttöiän tarkistaminen Näet laitteen rummun käyttöiän nestekidenäytössä. a Paina Menu. b (DCP-7030 ja DCP-7040) Paina a tai b valitaksesi 3.Laitetiedot. (DCP-7045N) Paina a tai b valitaksesi 5.Laitetiedot. c Paina a tai b valitaksesi 3.Rumpua jälj.. Saat näkyviin rumpuyksikön jäljellä olevan käyttöiän prosenttiosuuden. d Paina Stop/Exit. B B 76

85 Vianetsintä ja kunnossapito Laitteen pakkaaminen ja kuljetus HUOMAUTUS Varmista laitteen jäähtyminen kytkemällä se irti verkkovirrasta vähintään 30 minuutiksi ennen pakkaamista. B h Pakkaa rumpuyksikkö ja värikasettiyhdistelmä, virtajohto ja kirjallinen aineisto alkuperäiseen laatikkoon alla kuvatulla tavalla: Kun siirrät laitetta, käytä toimituksessa käytettyjä pakkausmateriaaleja. Takuu saattaa raueta, jos laitetta ei pakata oikein. a Sammuta laite virtakytkimestä. b Irrota laitteesta kaikki kaapelit ja virtajohto. c Avaa etukansi. d Irrota rumpuyksikkö ja värikasetit. Jätä värikasetti paikoilleen rumpuyksikköön. B e Aseta rumpuyksikkö ja värikasetit muovipussiin ja sulje pussi tiiviisti. f Sulje etukansi. g Kääri laite muovipussiin ja aseta se alkuperäiseen pakkaukseen alkuperäisen pakkausmateriaalin kanssa. i Sulje laatikko ja teippaa se kiinni. 77

86 C Valikko ja toiminnot C Ohjelmointi näytön avulla C Valikkonäppäimet C Laite on suunniteltu helppokäyttöiseksi. Laitteen voi ohjelmoida nestekidenäytön ja valikkonäppäimien avulla. Olemme luoneet vaiheittaiset näytössä näkyvät ohjeet, jotka auttavat laitteen ohjelmoinnissa. Seuraa näytössä näkyviä ohjeita, jotka opastavat valikon ja ohjelmointiasetusten vaiheissa. Avaa valikko. Valikkotaulukko C Siirry valikon seuraavalle tasolle Valikkotaulukko sivulla 80 neuvoo laitteen ohjelmoinnissa. Näillä sivuilla luetellaan valikkovalinnat ja -asetukset. Valitse valikon vaihtoehto. Poistu valikosta painamalla näppäintä toistuvasti. Ohjelmoi laite painamalla Menu ja painamalla sitten valikkonumeroita. Palaa takaisin edelliselle valikkotasolle. Voit esimerkiksi valita Äänimerkkiäänenvoimakkuudelle asetuksen Hiljaa. Selaa nykyistä valikkotasoa. a Paina Menu. b Paina a tai b valitaksesi 1.Yleiset aset.. Poistu valikosta. c Paina a tai b valitaksesi 3.Äänimerkki. d Paina a tai b ja valitse Hiljaa. e Paina Stop/Exit. Muistiin tallentaminen C Jos valikkoasetuksesi on tallennettu ja sähkö katkeaa, asetukset eivät katoa. Väliaikaiset asetukset (kuten kontrasti) katoavat. 78

87 Valikko ja toiminnot Valikkotilan käyttäminen C a Paina Menu. b Voit selata eri valikkotasoja käyttämällä a- ja b-näppäimiä. c Paina OK, kun haluamasi vaihtoehto näkyy nestekidenäytössä. Sen jälkeen näyttöön tulee valikon seuraava taso. d Siirry valikon seuraavaan vaihtoehtoon painamalla a tai b. e Kun olet määrittänyt asetuksen, nestekidenäyttöön ilmestyy Hyväksytty. f Poistu valikkotilasta painamalla Stop/Exit. C 79

88 Valikkotaulukko C Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä. Valitse vaihtoehto ja OK Valitse vaihtoehto ja OK hyväksy poistu Päävalikko Alivalikko Valikon vaihtoehdot 1.Yleiset 1.Paperityyppi Ohut aset. Tavallinen* Lisävarusteet Kuvaukset Sivu Paksu Paksumpi Kalvo Kierrätyspaperi 2.Paperikoko A4* Letter Executive A5 A6 B5 B6 3.Äänimerkki Ei Hiljaa Keski* Kovaa 4.Ekologinen 1.Värinsäästö Kyllä Ei* 2.Lepoonmenoaika (00-99) 05min* Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä. Asettaa paperikasetin paperityypin. Asettaa paperikasetin paperikoon. Säätää äänimerkin äänenvoimakkuuden. Lisää värikasetin riittoisuutta. Kuluttaa vähemmän energiaa

89 Valikko ja toiminnot Päävalikko Alivalikko Valikon vaihtoehdot 1.Yleiset aset. (jatkoa) 5.Näytön kontr. b -nnnno+ a b -nnnon+ a b -nnonn+ a* b -nonnn+ a Säätää näytön kontrastia. b -onnnn+ a 6.Käytt. aset. Tulostaa luettelon asetuksista. 7.Verkkoasetuk. (vain DCP-7045N) Tulostaa luettelon verkkoasetuksista. 0.Kielivalinta (Valitse kieli.) Voit vaihtaa nestekidenäytön kielen omaksi kieleksesi. 2.Kopio 1.Laatu Auto* 3.Tulostin (vain DCP-7045N) Teksti Valok. 2.Kontrasti b -nnnno+ a b -nnnon+ a b -nnonn+ a* b -nonnn+ a b -onnnn+ a 1.Emulointi Automaattinen* HP LaserJet BR-Script 3 Mahdollistaa asiakirjan tyyppiä vastaavan kopion erottelutarkkuuden valinnan. Säätää kopioiden kontrastia. Valitsee emulointitilan. 2.Tulostusaset. 1.Sis.fontti Tulostaa luettelon laitteen sisäisistä fonteista. 2.Asetukset Tulostaa luettelon laitteen tulostusasetuksista. 3.Testitulostus Tulostaa testisivun. 3.Alusta tulost. Alust Poistu Lisävarusteet Kuvaukset Sivu Palauttaa tulostusasetuksen alkuperäiseen tehtaan oletusasetukseen Katso lisätietoj a -CDlevyllä olevasta Ohjelmi ston käyttöop paasta. C Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä. 81

90 Päävalikko Alivalikko Valikon vaihtoehdot Lisävarusteet Kuvaukset Sivu 4.Lähiverkko (vain DCP-7045N) 1.TCP/IP 1.BOOT method Automaattinen* Static RARP BOOTP DHCP 2.IP-osoite [ ]. [ ]. [ ]. [ ] 3.Aliver.peite [ ]. [ ]. [ ]. [ ] 4.Yhdyskäytävä [ ]. [ ]. [ ]. [ ] 5.Solmun nimi BRN XXXXXXXXXXXX 6.WINS-asetus Automaattinen* Static 7.WINS-palvelin (Ensisijainen) (Toissijainen) Nimipalvelin (Ensisijainen) (Toissijainen) APIPA Kyllä* Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä. Ei Valitse käyttötarkoitusta parhaiten vastaava BOOT-menetelmä. Syötä IP-osoite. Syötä aliverkon peite. Syötä yhdyskäytävän osoite. Vahvista solmun nimi. Valitsee WINSasetustilan. Määrittää ensisijaisen tai toissijaisen WINSpalvelimen IPosoitteen. Määrittää ensisijaisen tai toissijaisen DNSpalvelimen IPosoitteen. Varaa automaattisesti IP-osoitteen Link- Local-osoitealueelta. Katso lisätietoja CDlevyllä olevasta Verkkokäyttäjän oppaasta. 82

91 Valikko ja toiminnot Päävalikko Alivalikko Valikon vaihtoehdot Lisävarusteet Kuvaukset Sivu 4.Lähiverkko 1.TCP/IP 0.IPv6 Käytössä Ota käyttöön tai poista (vain käytöstä IPv6- (jatkoa) Ei käytössä* DCP-7045N) protokolla. Jos haluat käyttää IPv6- (jatkoa) protokollaa, katso lisätietoja osoitteesta 2.Ethernet Automaattinen* 0.Tehdasas etuks. 100B-FD 100B-HD 10B-FD 10B-HD Alust Kyllä Ei Poistu Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä. Valitsee Ethernetlinkkitilan. Palauttaa kaikki verkkoasetukset tehdasasetuksiin. Katso lisätietoja CDlevyllä olevasta Verkkokäyttäjän oppaasta. C 83

92 Päävalikko Alivalikko Valikon vaihtoehdot 3.Laitetiedot (DCP-7030 ja DCP-7040) 5.Laitetiedot (DCP-7045N) Lisävarusteet Kuvaukset Sivu 1.Sarjanumero Voit tarkistaa laitteen sarjanumeron. 2.Sivulaskuri Yhteensä Voit tarkistaa, montako Lista sivua laitteella on kaikkiaan tulostettu sen Kopio käyttöiän aikana. Tulostet. 3.Rumpua jälj. Voit tarkistaa rummun jäljellä olevan käyttöiän prosentteina. Tehdasasetukset näkyvät lihavoituna ja tähdellä merkittynä

93 D Tekniset tiedot D Yleistä D Tulostintyyppi Tulostusmenetelmä Muistikapasiteetti Nestekidenäyttö Virtalähde Laser Puolijohdelaseria käyttävä elektrofotografia 16 Mt (DCP-7030 ja DCP-7040) 32 Mt (DCP-7045N) Kaksi 16 merkin riviä V 50/60 Hz Tehonkulutus Huippu: W Kopiointi: Keskimääräinen 320 W 1 Virransäästötila: (DCP-7030) Keskimääräinen 8 W (DCP-7040) Keskimääräinen 9 W (DCP-7045N) Keskimääräinen 10 W 1 Kun kopioidaan yhtä arkkia. Mitat Valmiustila: DCP-7030 Keskimääräinen 75 W D 257 mm 428 mm 397 mm DCP-7040 ja DCP-7045N 305 mm 428 mm 397 mm 85

94 Paino Melutaso Ilman rumpu- ja värikasettiyksikköä: (DCP-7030) 9,9 kg (DCP-7040 ja DCP-7045N) 11,1 kg Ääniteho Toiminta (kopiointi): Valmiustila: Äänipaine Toiminta (kopiointi): Valmiustila: LWAd = 6,2 Bell LWAd = 4,4 Bell LPAm = 53 dba LPAm = 32 dba Lämpötila Käyttöolosuhteet: 10-32,5 C Varastointiolosuhteet: 5-32 C Kosteus Käyttöolosuhteet: 20-80% (ilman tiivistymistä) Automaattinen dokumenttien syöttölaite Varastointiolosuhteet: 10-90% (ilman tiivistymistä) (DCP-7040 ja DCP-7045N) Korkeintaan 35 sivua (porrastettu) [80 g/m 2 ] Suositeltu käyttöympäristö parhaan tuloksen takaamiseksi: Lämpötila: C Kosteus: 50% - 70% Paperi: Paperikasetti 250 sivua [80 g/m 2 ] Xerox Premier TCF 80 g/m 2 tai Xerox Business 80 g/m 2 86

95 Tekniset tiedot Tulostusmateriaali D Paperin syöttö Paperikasetti Paperityyppi: Tavallinen paperi, piirtoheitinkalvot 1 tai kierrätyspaperi Paperikoot: Letter, A4, B5 (ISO), A5, B6, A6 ja Executive Paperin paino: g/m 2 Paperikasetin enimmäiskapasiteetti: Enintään 250 arkkia 80 g/m 2 tavallista paperia Ohisyöttörako Paperityyppi: Paperikoot: Tavallinen paperi, piirtoheitinkalvot, kierrätyspaperi, hienopaperi, kirjekuoret tai tarrat 1 Leveys: 76,2-220 mm Pituus: ,4 mm Paperin paino: g/m 2 Ohisyöttöraon enimmäiskapasiteetti: yksi sivu kerrallaan D 1 Käytettäessä piirtoheitinkalvoja ja tarroja suosittelemme arkkien poistamista luovutusalustalta heti tulostuksen jälkeen, jotta teksti ei tahraannu. Paperin tulostus Korkeintaan 100 arkkia (tekstipuoli alaspäin luovutusalustaan) 87

96 Kopiointi D Väri/mustavalko Asiakirjan koko Kopiointileveys Monta kopiota Pienennys/suurennus Erottelutarkkuus Ensimmäisen kopion tulostusaika Mustavalko (DCP-7040 ja DCP-7045N) Leveys ADF:ssä: (DCP-7040 ja DCP-7045N) Pituus ADF:ssä: Leveys valotustasolla: Pituus valotustasolla: Enint. 210 mm Pinoaa korkeintaan 99 sivua 148,0-215,9 mm 148,0-355,6 mm Enint. 215,9 mm Enint. 297 mm Lajittelee korkeintaan 99 sivua (DCP-7040 ja DCP-7045N) % (1 prosentin välein) Enintään dpi, 1200 dpi -luokka Alle 15 sekuntia (käyttövalmiudessa) 1 1 Ensimmäisen kopion tulostusaika voi vaihdella skannerin lampun lämpenemisajan mukaan. 88

97 Tekniset tiedot Skannaus D Väri/mustavalko Kyllä/Kyllä TWAIN-yhteensopiva Kyllä (Windows 2000 Professional / XP / XP Professional x64 Edition / Windows Vista ) Mac OS X tai uudempi WIA-yhteensopiva Kyllä (Windows XP / Windows Vista ) Värin syvyys 24-bittinen väri Erottelutarkkuus Enintään dpi (interpoloitu) 1 Asiakirjan koko Skannausleveys Harmaasävy Enintään dpi (optinen) (valotustasolta) (DCP-7040 ja DCP-7045N) Enintään dpi (optinen) (ADF:stä) (DCP-7040 ja DCP-7045N) Leveys ADF:ssä: (DCP-7040 ja DCP-7045N) Pituus ADF:ssä: Leveys valotustasolla: Pituus valotustasolla: Enint. 210 mm 256 sävyä 148,0 215,9 mm 148,0 355,6 mm Enint. 215,9 mm Enint. 297 mm D 1 Enintään dpi skannattaessa WIA-ohjaimella Windows XP- tai Windows Vista -käyttöjärjestelmässä (enintään dpi:n erottelutarkkuus voidaan valita Brother-skannerin apuohjelman avulla) 89

98 Tulosta D Emuloinnit (vain DCP-7045N) Tulostinohjain Erottelutarkkuus PCL6, BR-Script3 (PostScript 3) Isäntäperusteinen ohjain Windows 2000 Professional-/ XP-/XP Professional x64 Edition-/Windows Vista -käyttöjärjestelmille (vain DCP-7045N) BR-Script3 (PPD-tiedosto) Windows 2000 Professional-/ XP-/XP Professional x64 Edition-/Windows Vista -/ Windows Server käyttöjärjestelmille (tulostus vain verkon kautta) Macintosh Printer Driver Mac OS X tai uudemmille käyttöjärjestelmille (vain DCP-7045N) BR-Script3 (PPD-tiedosto) Mac OS X tai uudemmille käyttöjärjestelmille HQ1200 ( dpi), 600, 300 dpi Tulostusnopeus Korkeintaan 22 sivua/minuutti (A4-koko) 1 Ensimmäinen tulosteen tulostusaika Alle 10 sekuntia (käyttövalmiudessa ja vakiopaperikasetista) 1 Kopiointinopeus voi vaihdella tulostettavan asiakirjan tyypin mukaan. Liitännät D USB Käytä USB 2.0 -liitäntäkaapelia, jonka pituus on korkeintaan 2,0 m. 1 2 LAN-kaapeli (vain DCP-7045N) Käytä Ethernet UTP-kaapelia, jonka luokka on 5 tai parempi. 1 Laitteessa on Full-Speed USB 2.0 -liitäntä. Laite toimii myös, jos tietokoneessasi on USB 1.1 -liitäntä. 2 Muiden valmistajien USB-portteja ei tueta Macintosh-käyttöjärjestelmissä. 90

99 Tekniset tiedot Tietokoneen vaatimukset D Tietokoneen laiteympäristö ja käyttöjärjestelmän versio Windows - käyttöjärjes telmä 1 Vähimmäisjärjestelmävaatimukset ja tuetut PC-ohjelmistotoiminnot. Windows 2000 Professional 4 Windows XP Home 2 4 Windows XP Professional 2 4 Windows XP Professional x64 Edition 2 Tuetut PCohjelmistot oiminnot Tulostus, skannaus USB 10/100 Base Tx (Ethernet) (vain DCP- 7045N) Suorittimen vähimmäis nopeus Intel Pentium II tai AMDvastaava Windows Vista 2 Intel Windows Server 2003 (verkkotulostus) Windows Server 2003 x64 Edition (verkkotulostus) Tulostaminen 10/100 Base Tx (Ethernet) (vain DCP- 7045N) PCliitäntä Työmuistia (RAM) vähintään Suosit eltu RAMmuistin koko Vapaa kiintolevytila Ohjaimet Sovel lukset 64 Mt 256 Mt 150 Mt 310 Mt 128 Mt 64-bittinen (Intel 64 tai AMD64) tuettu suoritin 256 Mt 512 Mt 512 Mt 1 Gt 500 Mt 500 Mt Pentium 4 tai vastaava 64-bittinen (Intel 64 tai AMD64) tuettu suoritin Intel Penti um III tai vastaava 64-bittinen (Intel 64 tai AMD64) tuettu suoritin 256 Mt 512 Mt 50MB Ei käytett ävissä D 91

100 Macintosh - käyttöjärjest elmä Mac OS X Tulostus, skannaus USB 3, 10/100 Base Tx (Ethernet) (vain DCP- 7045N) PowerPC G4/G5, PowerPC G3 350 MHz 128 Mt 256 Mt 80 Mt 400 Mt Mac OS X tai uudempi PowerPC G4/G5, Intel Core - suoritin 512 Mt 1 Gt 1 Microsoft Internet Explorer 5.5 tai uudempi. 2 WIA-erottelutarkkuus on 1200x1200. Brother-skannerin apuohjelma mahdollistaa jopa x dpi:n erottelutarkkuuden. 3 Muiden valmistajien USB-portteja ei tueta. 4 PaperPort 11SE tukee Windows käyttöjärjestelmän Microsoft SP4 -päivityspakettia tai uudempaa sekä XP-käyttöjärjestelmän SP2-päivityspakettia tai uudempaa. 92

101 Tekniset tiedot Tarvikkeet D Värikasetin käyttöikä Vakiovärikasetti: TN-2110: Noin sivua (A4) 1 Suurvärikasetti: TN-2120: Noin sivua (A4) 1 Rumpuyksikkö DR-2100: Noin sivua (A4) 2 1 Värikasettien keskimääräinen kesto ilmoitetaan ISO/IEC standardin mukaan. 2 Rummun kesto on likimääräinen ja saattaa vaihdella käytön mukaan. D 93

102 Kiinteä Ethernet-verkko (vain DCP-7045N) D Verkkokortin mallin nimi Lähiverkko Tuetut käyttöjärjestelmät Protokollat Verkkotyyppi Hallintaohjelmat 3 NC-6600h Voit liittää laitteen verkkoon verkkotulostusta ja verkkoskannausta varten 1. Windows 2000 Professional, Windows XP, Windows XP Professional x64 Edition, Windows Vista, Windows Server 2003 ja Windows Server 2003 x64 Edition 1 Mac OS X tai uudempi 2 TCP/IP IPv4- ARP, RARP, BOOTP, DHCP, APIPA (Auto IP), protokollalle: WINS/NetBIOS-nimenselvitys, DNS-selvitys, mdns, LPR/LPD, Custom Raw Port/Port9100, IPP, FTP-palvelin, POP ennen SMTP:tä, SMTP AUTH, TELNET, SNMPv1, HTTP-palvelin, TFTP-asiakas ja -palvelin, SMTP-asiakas, APOP, LLMNR-vastaaja, ICMP, verkkopalvelut TCP/IP IPv6- protokollalle: (Oletusarvoisesti ei käytössä) NDP, RA, DNSselvitys, mdns, LPR/LPD, Custom Raw Port/Port9100, IPP, FTP-palvelin, POP ennen SMTP:tä, SMTP AUTH, TELNET, SNMPv1, HTTP-palvelin, TFTP-asiakas ja -palvelin, SMTP-asiakas, APOP, LLMNR-vastaaja, ICMPv6, verkkopalvelut LLTD-vastaaja Muut: Ethernet 10/100 BASE-TX Auto Negotiation (kiinteä lähiverkko) BRAdmin Light Windows 2000 Professional, Windows XP, Windows XP Professional x64 Edition, Windows Vista, Windows Server 2003, Windows Server 2003 x64 Edition ja Mac OS X tai uudempi BRAdmin Professional Windows 2000 Professional, Windows XP, Windows XP Professional x64 Edition, Windows Vista, Windows Server 2003 ja Windows Server 2003 x64 Edition Web BRAdmin Windows 2000 Professional, Windows XP, Windows XP Professional x64 Edition, Windows Vista, Windows Server 2003 ja Windows Server 2003 x64 Edition Asiakastietokoneet, joiden verkkoselaimissa on Java-tuki. 1 Vain tulostus Windows Server käyttöjärjestelmässä 2 Mac OS X tai uudempi (mdns) 3 BRAdmin Professional ja Web BRAdmin voidaan ladata osoitteesta 94

103 E Sanasto E Tämä on kattava luettelo Brother-käyttöoppaissa mainituista toiminnoista ja termeistä. Riippuu laitteesta, ovatko mainitut toiminnot käytettävissä. ADS (automaattinen dokumenttien syöttölaite) (DCP-7040 ja DCP-7045N) Asiakirja voidaan asettaa arkinsyöttölaitteeseen, josta se voidaan skannata automaattisesti yksi arkki kerrallaan. Äänimerkin äänenvoimakkuus Näppäintä painettaessa tai virheen sattuessa kuuluvan äänimerkin äänenvoimakkuuden säätö. Peruuta tehtävä Peruuttaa ohjelmoidun tulostustyön ja tyhjentää laitteen muistin. Kontrasti Asetus, jolla säädetään kopioiden tummuutta ja vaaleutta. Tummia asiakirjoja vaalennetaan ja vaaleita tummennetaan. Harmaasävy Harmaan eri asteet joita voidaan käyttää valokuvia kopioitaessa. Nestekidenäyttö (Nestekidenäyttö) Laitteen näyttöruutu, jossa viestit näkyvät ohjelmoinnin aikana. Kun laite on valmiustilassa, näytössä ovat päivämäärä ja kellonaika. Valikkotila Ohjelmointitila, jossa laitteen asetuksia muutetaan. OCR (tekstintunnistus) ScanSoft PaperPort 11SE ja OCR tai Presto! PageManager -ohjelmistosovellus muuttaa kuvan tekstin tekstiksi niin, että voit muokata sitä. Erottelutarkkuus Pysty- ja vaakasuorien viivojen lukumäärä yhtä tuumaa kohden. skannaus Paperille painetun asiakirjan lähettäminen sähköisenä kuvana tietokoneeseen. Väliaikaiset asetukset Voit tehdä joitakin asetuksia yksittäisille kopioille muuttamatta oletusasetuksia. Käyttäjätietojen luettelo Tulostettu raportti, josta näkyvät laitteen nykyiset asetukset. E 95

104 F Hakemisto A ADF:n (arkinsyöttölaite) käyttäminen...15 Apple Macintosh Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas. Asiakirja asettaminen... 15, 16 C ControlCenter2 (Macintosh) Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas. ControlCenter3 (Windows ) Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas. E Enlarge/Reduce-näppäin...23 Erottelutarkkuus kopio...88 skannaus...89 tulostus...90 H Harmaasävy...95 J Job Cancel (Peruuta työ) -näppäin...5 K Kirjekuoret... 6, 11, 12, 13 asettaminen...8 Kopiointi arkinsyöttölaitteella...26 Enlarge/Reduce (Suurenna/Pienennä) - näppäin...23 kontrasti... 22, 24 laatu...25 lajittelu (vain ADF)...26 muisti täynnä...27 näppäimet...5, 23 useat kopiot Useita sivuja yhdelle (sivun asettelu) valotustasoa käyttäen väliaikaiset asetukset yksi Kunnossapito, säännöllinen rumpuyksikön jäljellä olevan käyttöiän tarkistaminen vaihtaminen rumpuyksikkö värikasetti L Laatu kopiointi tulostus...45, 48 Laitetiedot rumpuyksikön jäljellä olevan käyttöiän tarkistaminen sivulaskurit Laitteen kuljetus Laitteen ohjelmointi Laitteen pakkaaminen ja kuljetus Lajittelu Lepoonmenoaika M Macintosh Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas. Muisti tallentaminen Muisti täynnä -viesti...27, 55 N Nestekidenäyttö...5, 78 kontrasti

105 O Ohjauspaneelin esittely...5 OHJE Nestekidenäytön viestit...78 valikkonäppäimien käyttö...78 Valikkotaulukko... 78, 80 P Paperi... 11, 87, suositeltu... 11, 12 asettamisohjeet...6 asiakirjan koko... 88, 89 kasettien kapasiteetti...12 koko... 11, 17 tukos...57 tyyppi... 11, 17 PaperPort 11SE ja OCR Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas ja Ohjeet PaperPort 11SE - sovelluksessa, oppaiden-käyttö-. Peruuttaminen tulostustyöt...5 Pienentäminen kopiot...23 Piirtoheitinkalvo... 7, 11 Puhdistaminen koronalanka...65 laserskannerin lasi...63 rumpuyksikkö...67 valotustaso...63 R Rumpuyksikkö puhdistaminen... 65, 67 tarkistaminen (jäljellä oleva käyttöikä)...76 vaihtaminen...73 S Sarjanumero sijaintikatso etukannen sisäpuolelle Sivun asettelu (useita sivuja yhdelle)...26 Skannaus Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas. Sähkökatkos...78 T Tarrat...11, 12, 15 Tarvikkeet Tukokset paperi Tulosta Erottelukyky ohjaimet tekniset tiedot Tulostus Job Cancel (Peruuta työ) -näppäin... 5 Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas. laatu... 45, 48 ongelmat paperitukokset Turvaohjeet U Useita sivuja yhdelle (sivun asettelu) V Vaihtaminen rumpuyksikkö värikasetti Valikkotaulukko... 78, 80 valikkonäppämien käyttö Valotustaso käyttäminen Verkko skannaus Katso CD-ROM-levyllä oleva Ohjelmiston käyttöopas. tulostus Katso CD-ROM-levyllä oleva Verkkokäyttäjän opas. Vianetsintä ongelmia tulostuslaadussa ongelmia laitteen toiminnassa kopiolaatu ohjelmisto paperin käsittely skannaus tulostus paperitukokset F 97
