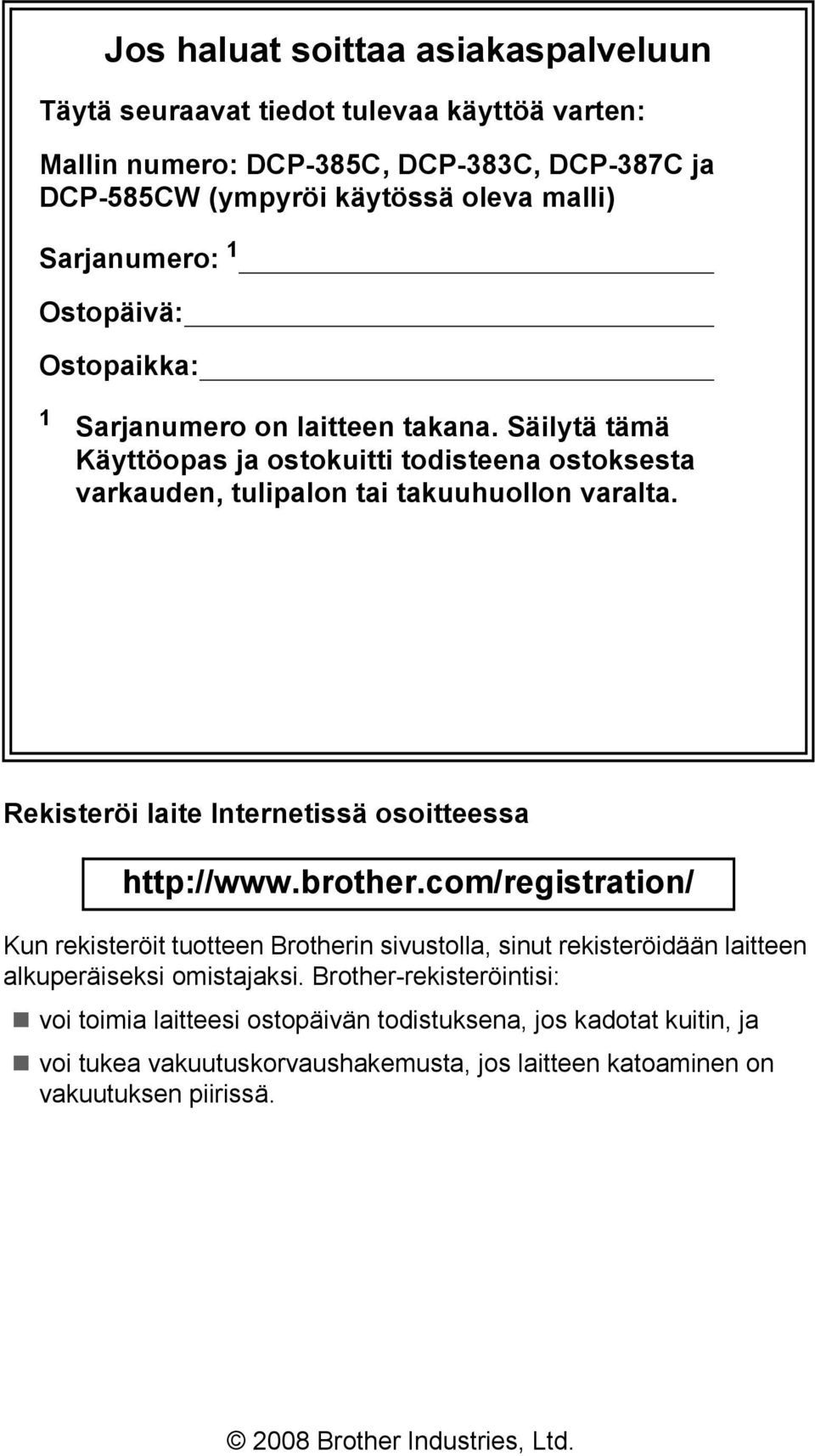

2 Jos haluat soittaa asiakaspalveluun Täytä seuraavat tiedot tulevaa käyttöä varten: Mallin numero: DCP-385C, DCP-383C, DCP-387C ja DCP-585CW (ympyröi käytössä oleva malli) Sarjanumero: 1 Ostopäivä: Ostopaikka: 1 Sarjanumero on laitteen takana. Säilytä tämä Käyttöopas ja ostokuitti todisteena ostoksesta varkauden, tulipalon tai takuuhuollon varalta. Rekisteröi laite Internetissä osoitteessa Kun rekisteröit tuotteen Brotherin sivustolla, sinut rekisteröidään laitteen alkuperäiseksi omistajaksi. Brother-rekisteröintisi: voi toimia laitteesi ostopäivän todistuksena, jos kadotat kuitin, ja voi tukea vakuutuskorvaushakemusta, jos laitteen katoaminen on vakuutuksen piirissä Brother Industries, Ltd.

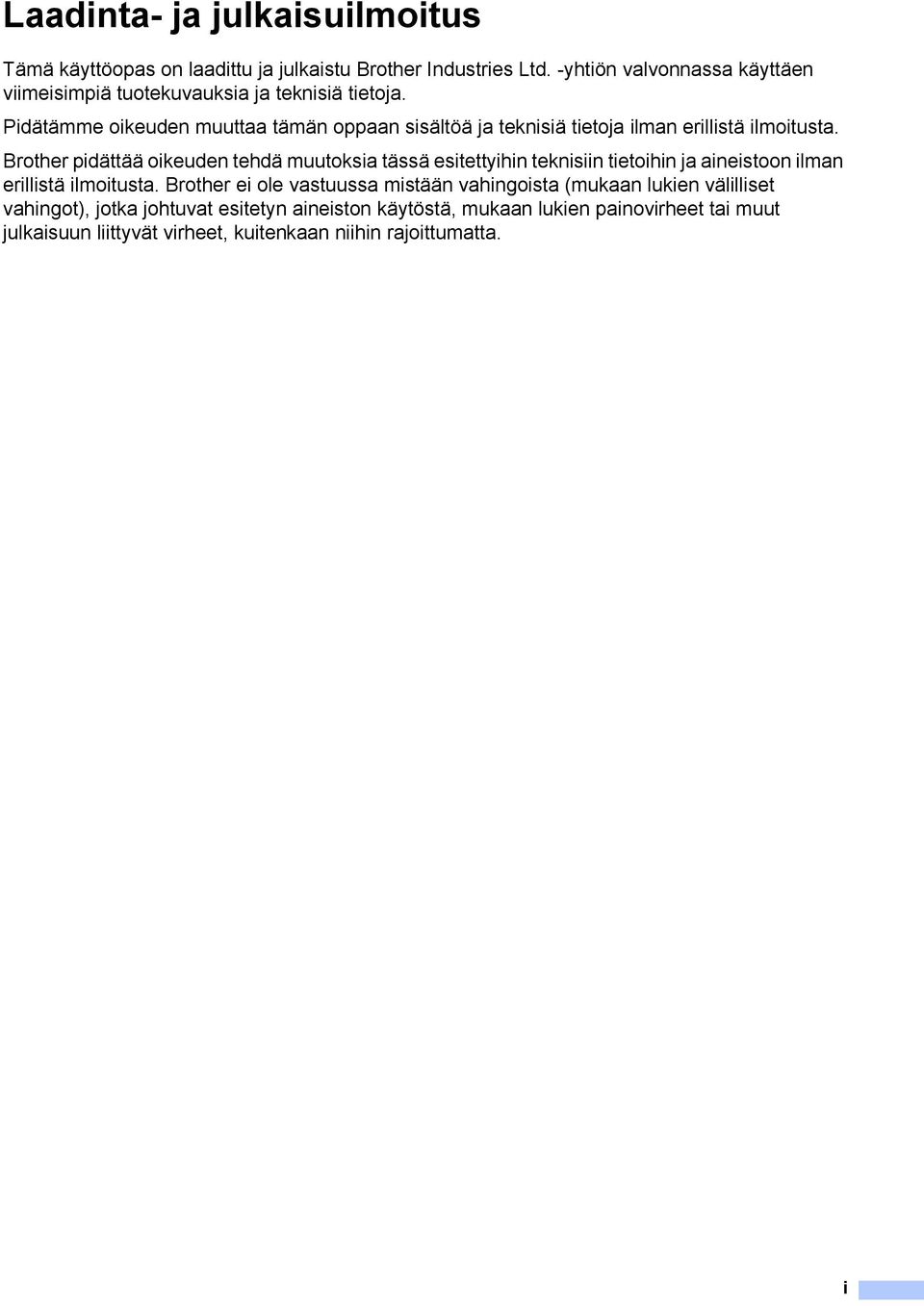

3 Laadinta- ja julkaisuilmoitus Tämä käyttöopas on laadittu ja julkaistu Brother Industries Ltd. -yhtiön valvonnassa käyttäen viimeisimpiä tuotekuvauksia ja teknisiä tietoja. Pidätämme oikeuden muuttaa tämän oppaan sisältöä ja teknisiä tietoja ilman erillistä ilmoitusta. Brother pidättää oikeuden tehdä muutoksia tässä esitettyihin teknisiin tietoihin ja aineistoon ilman erillistä ilmoitusta. Brother ei ole vastuussa mistään vahingoista (mukaan lukien välilliset vahingot), jotka johtuvat esitetyn aineiston käytöstä, mukaan lukien painovirheet tai muut julkaisuun liittyvät virheet, kuitenkaan niihin rajoittumatta. i

4 Radio- ja telepäätelaitedirektiivin EYvaatimustenmukaisuusvakuutus ii

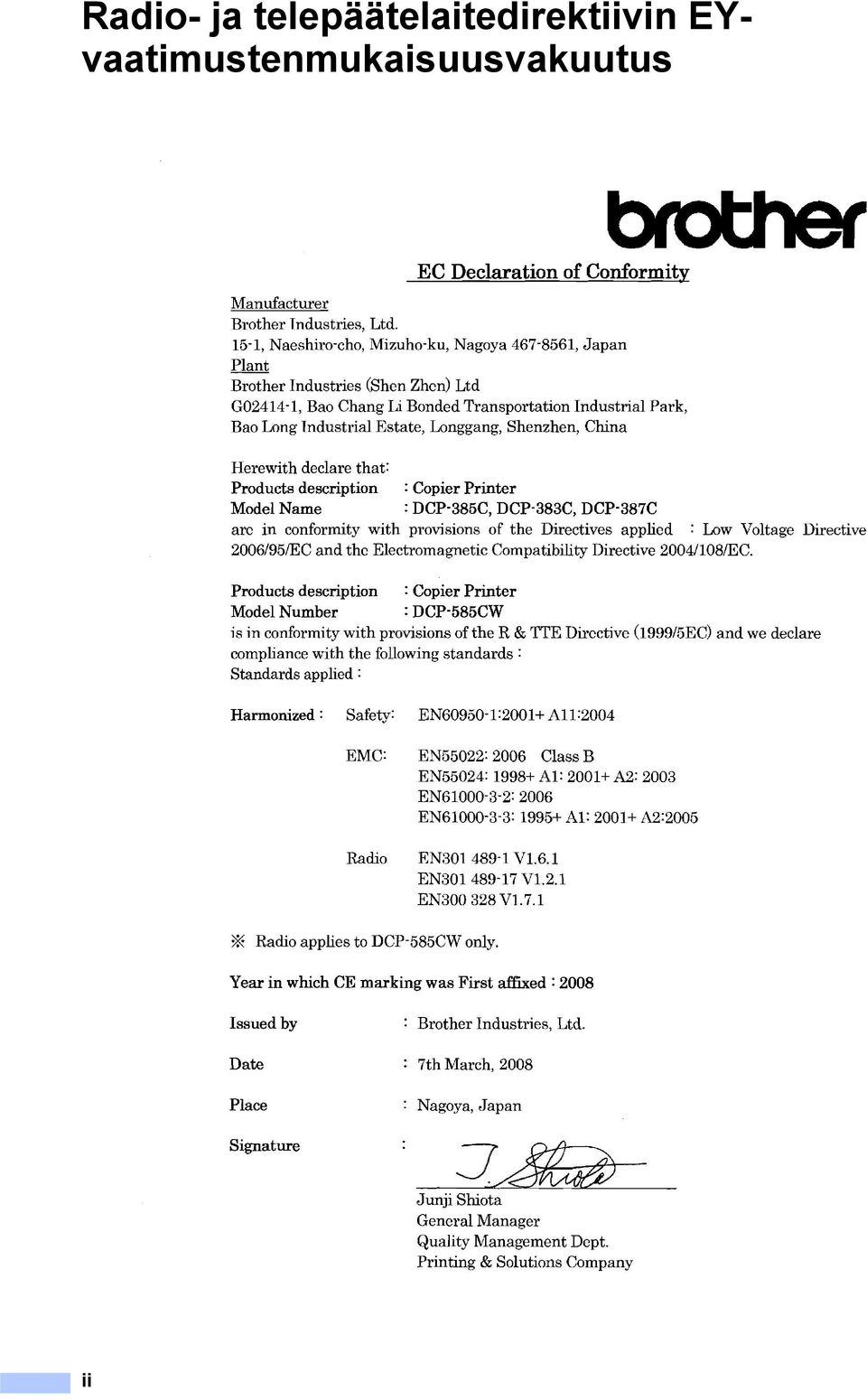

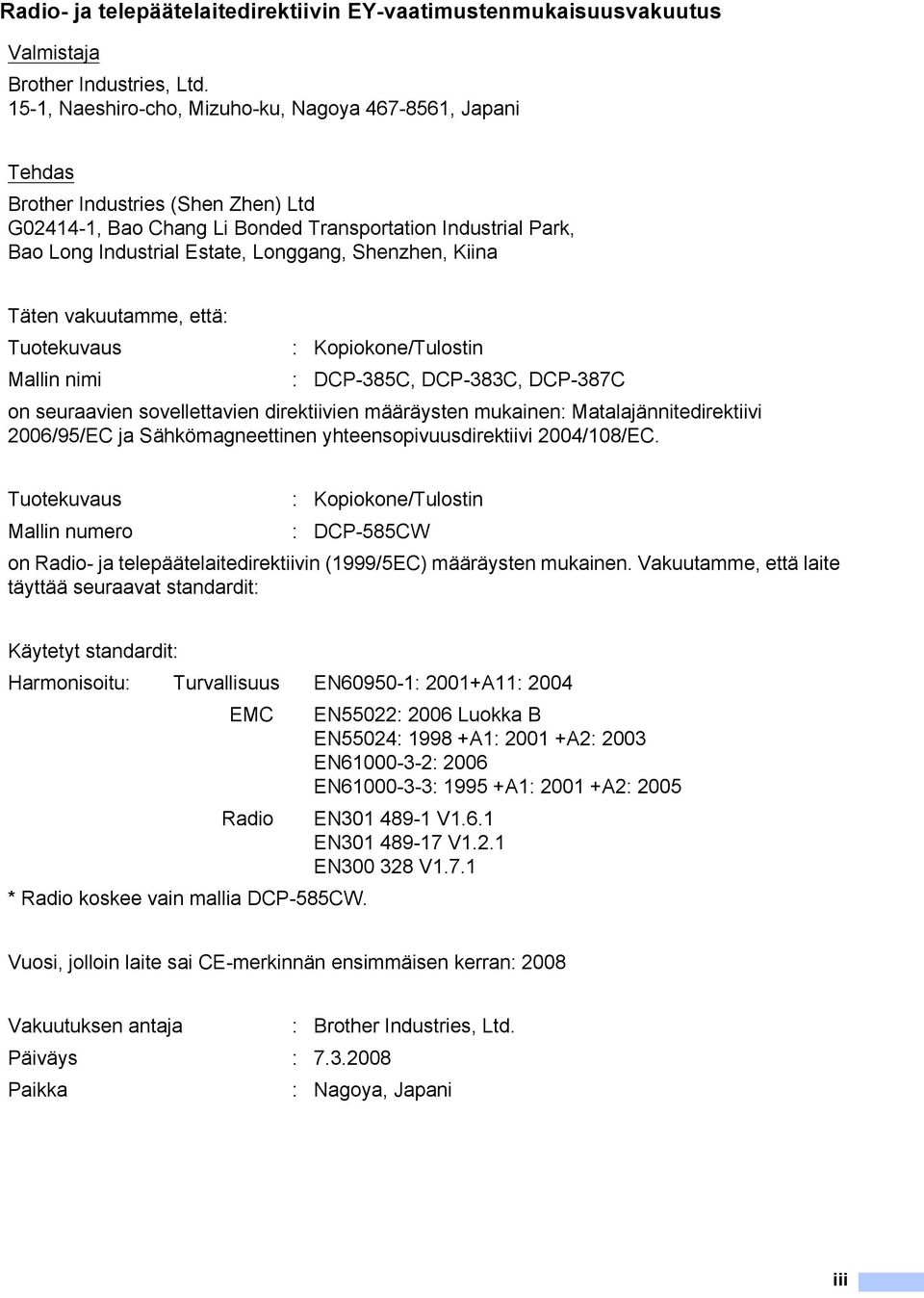

5 Radio- ja telepäätelaitedirektiivin EY-vaatimustenmukaisuusvakuutus Valmistaja Brother Industries, Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japani Tehdas Brother Industries (Shen Zhen) Ltd G , Bao Chang Li Bonded Transportation Industrial Park, Bao Long Industrial Estate, Longgang, Shenzhen, Kiina Täten vakuutamme, että: Tuotekuvaus : Kopiokone/Tulostin Mallin nimi : DCP-385C, DCP-383C, DCP-387C on seuraavien sovellettavien direktiivien määräysten mukainen: Matalajännitedirektiivi 2006/95/EC ja Sähkömagneettinen yhteensopivuusdirektiivi 2004/108/EC. Tuotekuvaus : Kopiokone/Tulostin Mallin numero : DCP-585CW on Radio- ja telepäätelaitedirektiivin (1999/5EC) määräysten mukainen. Vakuutamme, että laite täyttää seuraavat standardit: Käytetyt standardit: Harmonisoitu: Turvallisuus EN : 2001+A11: 2004 EMC EN55022: 2006 Luokka B EN55024: A1: A2: 2003 EN : 2006 EN : A1: A2: 2005 Radio EN V1.6.1 EN V1.2.1 EN V1.7.1 * Radio koskee vain mallia DCP-585CW. Vuosi, jolloin laite sai CE-merkinnän ensimmäisen kerran: 2008 Vakuutuksen antaja : Brother Industries, Ltd. Päiväys : Paikka : Nagoya, Japani iii

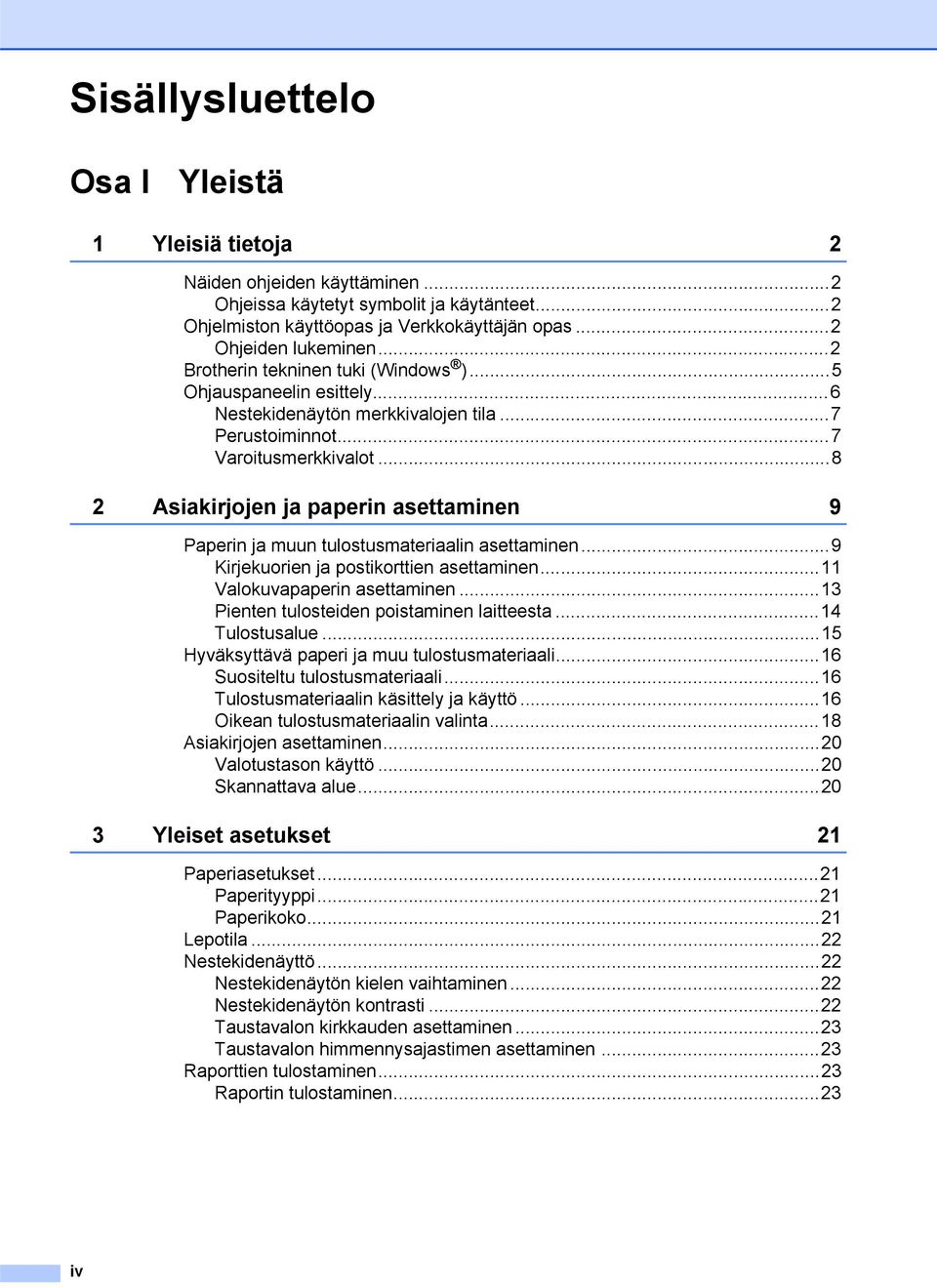

6 Sisällysluettelo Osa I Yleistä 1 Yleisiä tietoja 2 Näiden ohjeiden käyttäminen...2 Ohjeissa käytetyt symbolit ja käytänteet...2 Ohjelmiston käyttöopas ja Verkkokäyttäjän opas...2 Ohjeiden lukeminen...2 Brotherin tekninen tuki (Windows )...5 Ohjauspaneelin esittely...6 Nestekidenäytön merkkivalojen tila...7 Perustoiminnot...7 Varoitusmerkkivalot Asiakirjojen ja paperin asettaminen 9 Paperin ja muun tulostusmateriaalin asettaminen...9 Kirjekuorien ja postikorttien asettaminen...11 Valokuvapaperin asettaminen...13 Pienten tulosteiden poistaminen laitteesta...14 Tulostusalue...15 Hyväksyttävä paperi ja muu tulostusmateriaali...16 Suositeltu tulostusmateriaali...16 Tulostusmateriaalin käsittely ja käyttö...16 Oikean tulostusmateriaalin valinta...18 Asiakirjojen asettaminen...20 Valotustason käyttö...20 Skannattava alue Yleiset asetukset 21 Paperiasetukset...21 Paperityyppi...21 Paperikoko...21 Lepotila...22 Nestekidenäyttö...22 Nestekidenäytön kielen vaihtaminen...22 Nestekidenäytön kontrasti...22 Taustavalon kirkkauden asettaminen...23 Taustavalon himmennysajastimen asettaminen...23 Raporttien tulostaminen...23 Raportin tulostaminen...23 iv

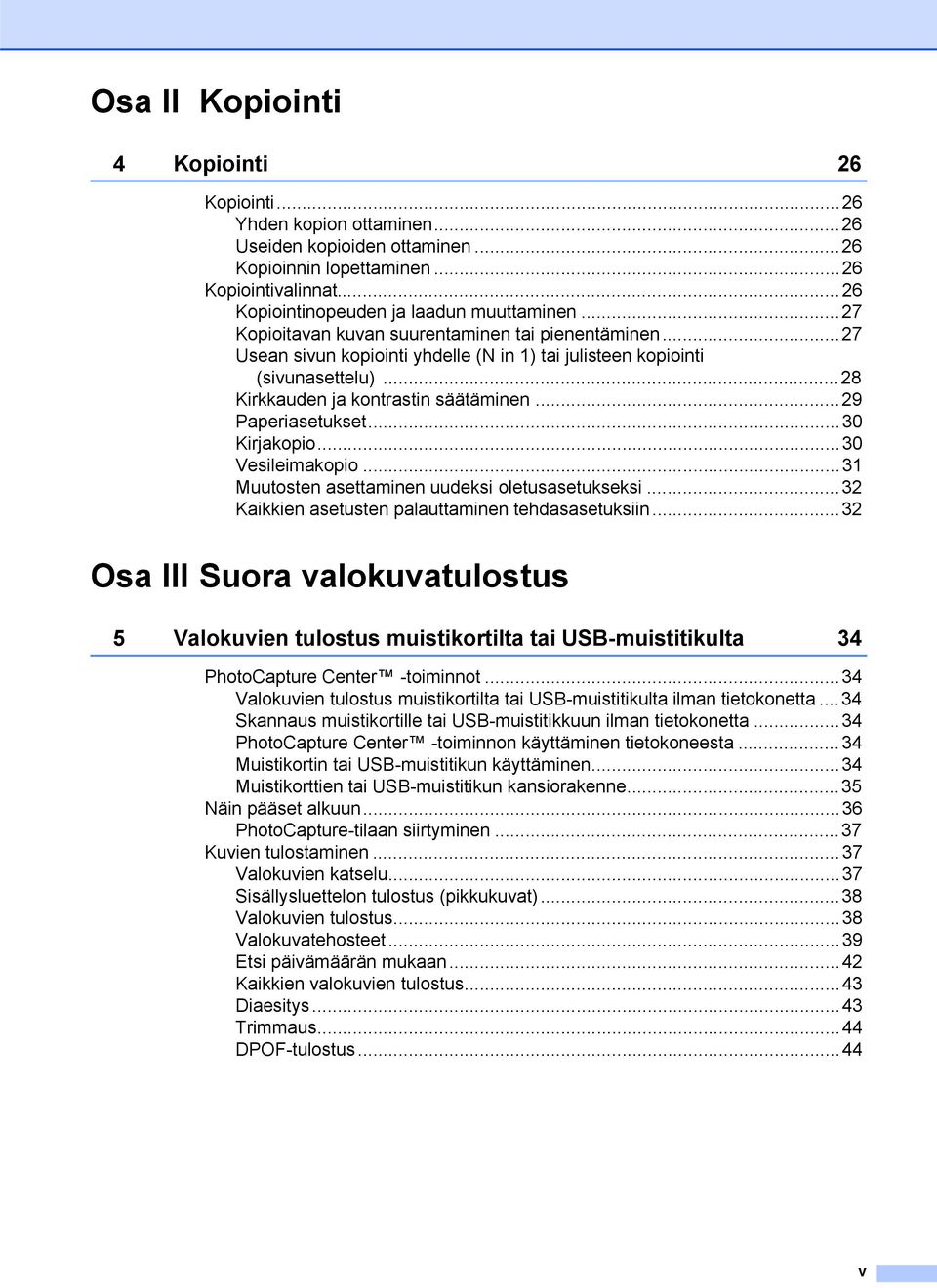

7 Osa II Kopiointi 4 Kopiointi 26 Kopiointi...26 Yhden kopion ottaminen...26 Useiden kopioiden ottaminen...26 Kopioinnin lopettaminen...26 Kopiointivalinnat...26 Kopiointinopeuden ja laadun muuttaminen...27 Kopioitavan kuvan suurentaminen tai pienentäminen...27 Usean sivun kopiointi yhdelle (N in 1) tai julisteen kopiointi (sivunasettelu)...28 Kirkkauden ja kontrastin säätäminen...29 Paperiasetukset...30 Kirjakopio...30 Vesileimakopio...31 Muutosten asettaminen uudeksi oletusasetukseksi...32 Kaikkien asetusten palauttaminen tehdasasetuksiin...32 Osa III Suora valokuvatulostus 5 Valokuvien tulostus muistikortilta tai USB-muistitikulta 34 PhotoCapture Center -toiminnot...34 Valokuvien tulostus muistikortilta tai USB-muistitikulta ilman tietokonetta...34 Skannaus muistikortille tai USB-muistitikkuun ilman tietokonetta...34 PhotoCapture Center -toiminnon käyttäminen tietokoneesta...34 Muistikortin tai USB-muistitikun käyttäminen...34 Muistikorttien tai USB-muistitikun kansiorakenne...35 Näin pääset alkuun...36 PhotoCapture-tilaan siirtyminen...37 Kuvien tulostaminen...37 Valokuvien katselu...37 Sisällysluettelon tulostus (pikkukuvat)...38 Valokuvien tulostus...38 Valokuvatehosteet...39 Etsi päivämäärän mukaan...42 Kaikkien valokuvien tulostus...43 Diaesitys...43 Trimmaus...44 DPOF-tulostus...44 v

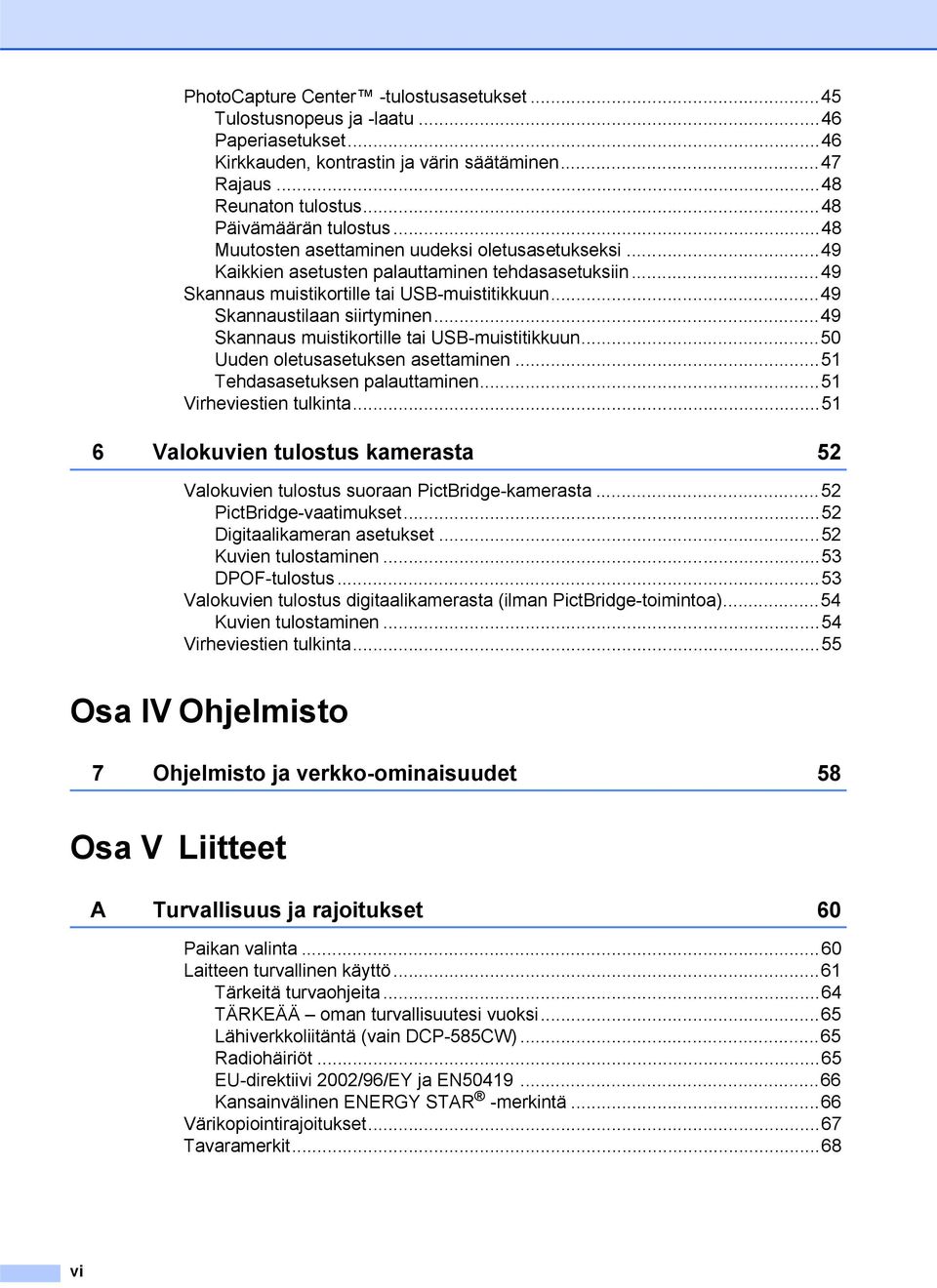

8 PhotoCapture Center -tulostusasetukset...45 Tulostusnopeus ja -laatu...46 Paperiasetukset...46 Kirkkauden, kontrastin ja värin säätäminen...47 Rajaus...48 Reunaton tulostus...48 Päivämäärän tulostus...48 Muutosten asettaminen uudeksi oletusasetukseksi...49 Kaikkien asetusten palauttaminen tehdasasetuksiin...49 Skannaus muistikortille tai USB-muistitikkuun...49 Skannaustilaan siirtyminen...49 Skannaus muistikortille tai USB-muistitikkuun...50 Uuden oletusasetuksen asettaminen...51 Tehdasasetuksen palauttaminen...51 Virheviestien tulkinta Valokuvien tulostus kamerasta 52 Valokuvien tulostus suoraan PictBridge-kamerasta...52 PictBridge-vaatimukset...52 Digitaalikameran asetukset...52 Kuvien tulostaminen...53 DPOF-tulostus...53 Valokuvien tulostus digitaalikamerasta (ilman PictBridge-toimintoa)...54 Kuvien tulostaminen...54 Virheviestien tulkinta...55 Osa IV Ohjelmisto 7 Ohjelmisto ja verkko-ominaisuudet 58 Osa V Liitteet A Turvallisuus ja rajoitukset 60 Paikan valinta...60 Laitteen turvallinen käyttö...61 Tärkeitä turvaohjeita...64 TÄRKEÄÄ oman turvallisuutesi vuoksi...65 Lähiverkkoliitäntä (vain DCP-585CW)...65 Radiohäiriöt...65 EU-direktiivi 2002/96/EY ja EN Kansainvälinen ENERGY STAR -merkintä...66 Värikopiointirajoitukset...67 Tavaramerkit...68 vi

9 B Vianetsintä ja kunnossapito 69 Vianetsintä...69 Ongelmia laitteen toiminnassa...69 Virheviestit...74 Virheanimaatio...77 Tulostimen tukos tai paperitukos...77 Säännöllinen kunnossapito...79 Värikasettien vaihtaminen...79 Laitteen puhdistaminen ulkopuolelta...82 Valotustason puhdistus...82 Laitteen tulostinalustan puhdistus...83 Paperin syöttötelan puhdistus...83 Tulostuspään puhdistus...84 Tulostuslaadun tarkistus...84 Tulostuksen kohdistuksen tarkistus...85 Väriaineen määrän tarkistus...86 Laitetiedot...86 Sarjanumeron tarkistus...86 Laitteen pakkaaminen ja lähettäminen...86 C Valikko ja toiminnot 89 Ohjelmointi näytöstä...89 Valikkotaulukko...89 Tila- ja valikkonäppäimet...89 Valikkotaulukko...90 D Tekniset tiedot 103 Yleistä Tulostusmateriaali Kopiointi PhotoCapture Center PictBridge Skanneri Tulostin Liitännät Tietokoneelle asetetut vaatimukset Tarvikkeet Verkko (lähiverkko) (vain DCP-585CW) Langattoman yhteyden määritys yhdellä painalluksella E Sanasto 116 F Hakemisto 117 vii

10 viii

11 Osa I Yleistä I Yleisiä tietoja 2 Asiakirjojen ja paperin asettaminen 9 Yleiset asetukset 21

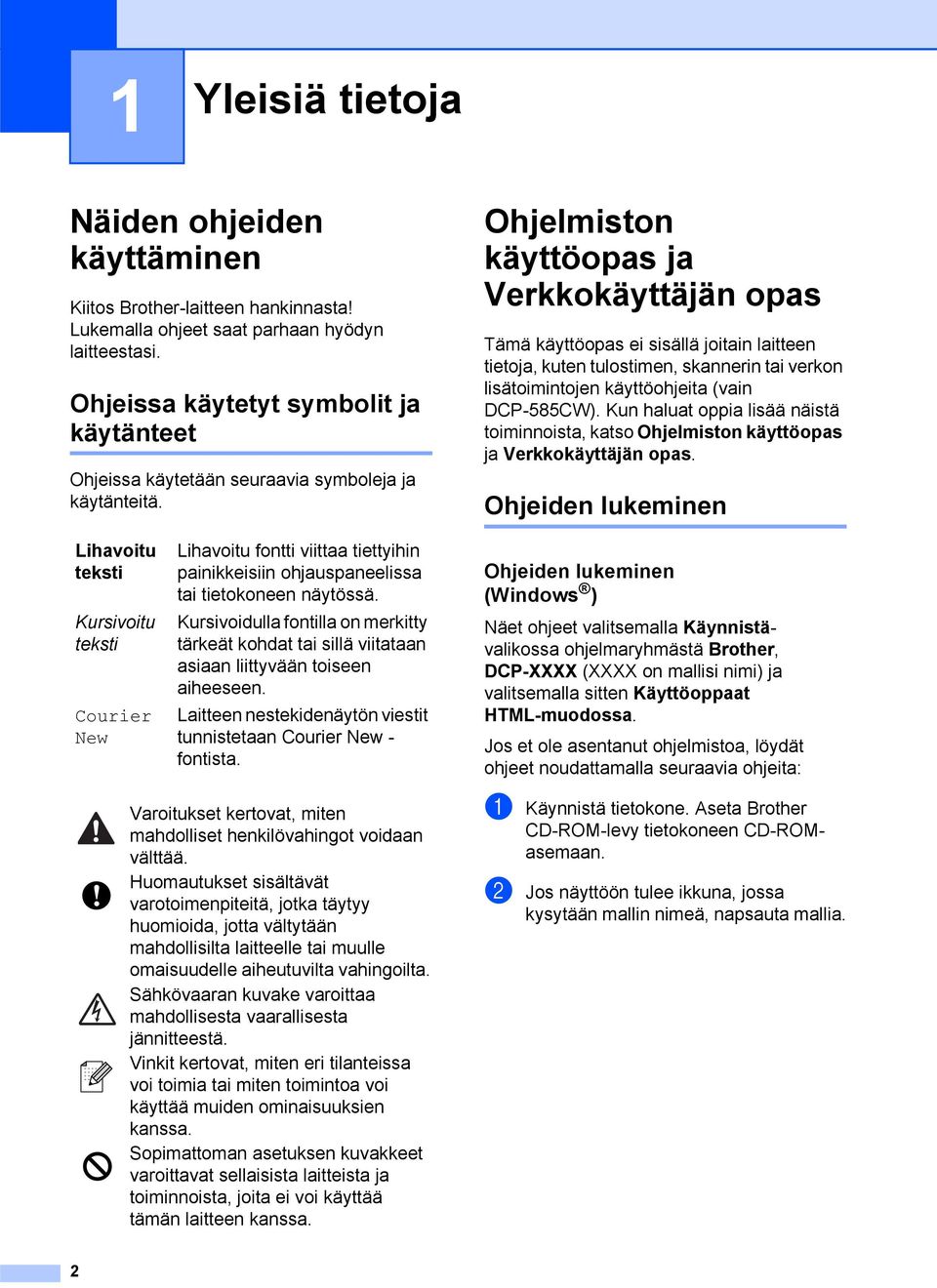

12 1 Yleisiä tietoja 1 Näiden ohjeiden käyttäminen 1 Kiitos Brother-laitteen hankinnasta! Lukemalla ohjeet saat parhaan hyödyn laitteestasi. Ohjeissa käytetyt symbolit ja käytänteet 1 Ohjeissa käytetään seuraavia symboleja ja käytänteitä. Ohjelmiston käyttöopas ja Verkkokäyttäjän opas 1 Tämä käyttöopas ei sisällä joitain laitteen tietoja, kuten tulostimen, skannerin tai verkon lisätoimintojen käyttöohjeita (vain DCP-585CW). Kun haluat oppia lisää näistä toiminnoista, katso Ohjelmiston käyttöopas ja Verkkokäyttäjän opas. Ohjeiden lukeminen 1 Lihavoitu teksti Kursivoitu teksti Courier New Lihavoitu fontti viittaa tiettyihin painikkeisiin ohjauspaneelissa tai tietokoneen näytössä. Kursivoidulla fontilla on merkitty tärkeät kohdat tai sillä viitataan asiaan liittyvään toiseen aiheeseen. Laitteen nestekidenäytön viestit tunnistetaan Courier New - fontista. Ohjeiden lukeminen (Windows ) 1 Näet ohjeet valitsemalla Käynnistävalikossa ohjelmaryhmästä Brother, DCP-XXXX (XXXX on mallisi nimi) ja valitsemalla sitten Käyttöoppaat HTML-muodossa. Jos et ole asentanut ohjelmistoa, löydät ohjeet noudattamalla seuraavia ohjeita: Varoitukset kertovat, miten mahdolliset henkilövahingot voidaan välttää. Huomautukset sisältävät varotoimenpiteitä, jotka täytyy huomioida, jotta vältytään mahdollisilta laitteelle tai muulle omaisuudelle aiheutuvilta vahingoilta. Sähkövaaran kuvake varoittaa mahdollisesta vaarallisesta jännitteestä. Vinkit kertovat, miten eri tilanteissa voi toimia tai miten toimintoa voi käyttää muiden ominaisuuksien kanssa. Sopimattoman asetuksen kuvakkeet varoittavat sellaisista laitteista ja toiminnoista, joita ei voi käyttää tämän laitteen kanssa. a Käynnistä tietokone. Aseta Brother CD-ROM-levy tietokoneen CD-ROMasemaan. b Jos näyttöön tulee ikkuna, jossa kysytään mallin nimeä, napsauta mallia. 2

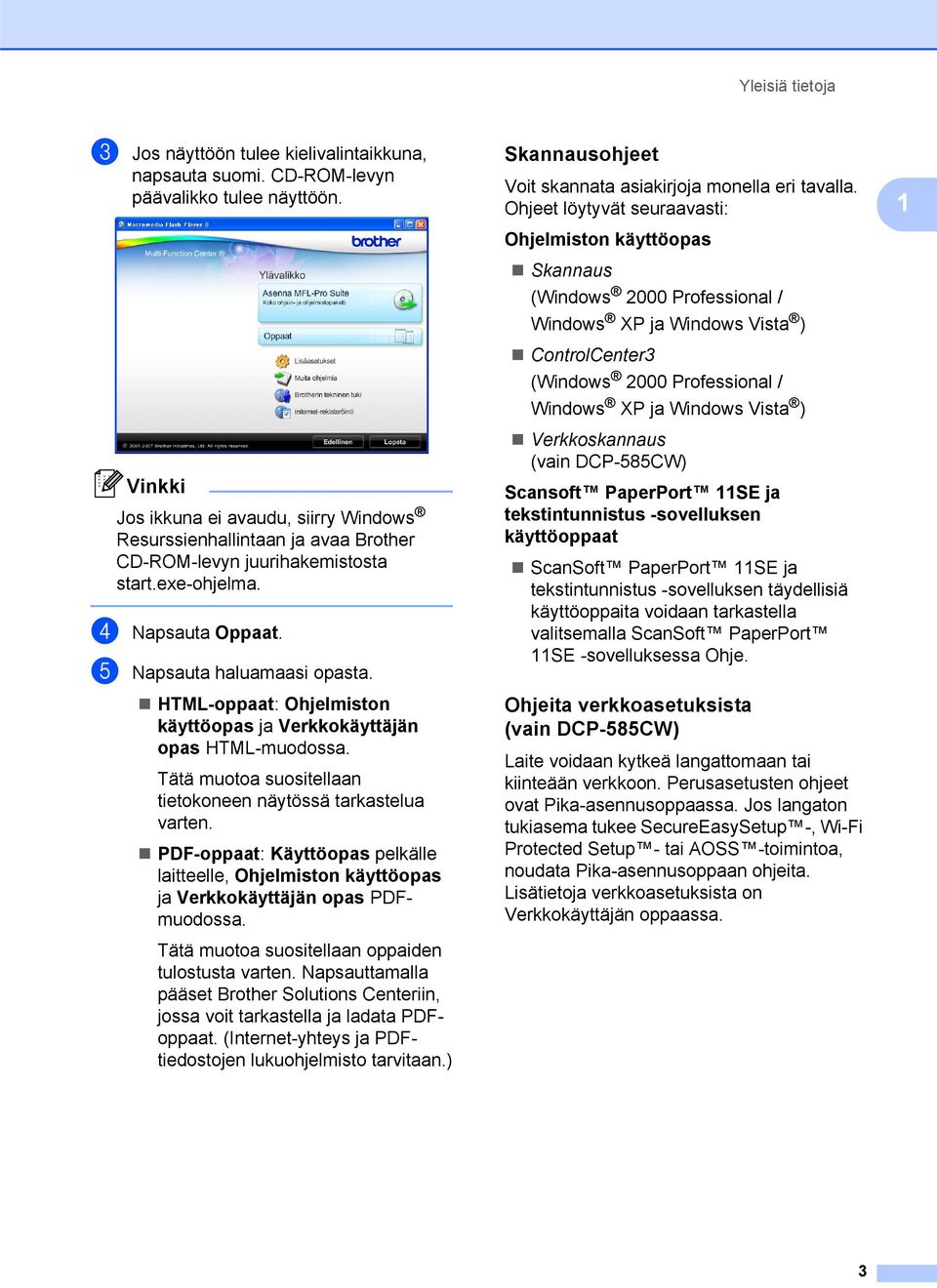

13 Yleisiä tietoja c Jos näyttöön tulee kielivalintaikkuna, napsauta suomi. CD-ROM-levyn päävalikko tulee näyttöön. Vinkki Jos ikkuna ei avaudu, siirry Windows Resurssienhallintaan ja avaa Brother CD-ROM-levyn juurihakemistosta start.exe-ohjelma. d Napsauta Oppaat. e Napsauta haluamaasi opasta. HTML-oppaat: Ohjelmiston käyttöopas ja Verkkokäyttäjän opas HTML-muodossa. Tätä muotoa suositellaan tietokoneen näytössä tarkastelua varten. PDF-oppaat: Käyttöopas pelkälle laitteelle, Ohjelmiston käyttöopas ja Verkkokäyttäjän opas PDFmuodossa. Tätä muotoa suositellaan oppaiden tulostusta varten. Napsauttamalla pääset Brother Solutions Centeriin, jossa voit tarkastella ja ladata PDFoppaat. (Internet-yhteys ja PDFtiedostojen lukuohjelmisto tarvitaan.) Skannausohjeet 1 Voit skannata asiakirjoja monella eri tavalla. Ohjeet löytyvät seuraavasti: Ohjelmiston käyttöopas Skannaus (Windows 2000 Professional / Windows XP ja Windows Vista ) ControlCenter3 (Windows 2000 Professional / Windows XP ja Windows Vista ) Verkkoskannaus (vain DCP-585CW) Scansoft PaperPort 11SE ja tekstintunnistus -sovelluksen käyttöoppaat ScanSoft PaperPort 11SE ja tekstintunnistus -sovelluksen täydellisiä käyttöoppaita voidaan tarkastella valitsemalla ScanSoft PaperPort 11SE -sovelluksessa Ohje. Ohjeita verkkoasetuksista (vain DCP-585CW) 1 Laite voidaan kytkeä langattomaan tai kiinteään verkkoon. Perusasetusten ohjeet ovat Pika-asennusoppaassa. Jos langaton tukiasema tukee SecureEasySetup -, Wi-Fi Protected Setup - tai AOSS -toimintoa, noudata Pika-asennusoppaan ohjeita. Lisätietoja verkkoasetuksista on Verkkokäyttäjän oppaassa. 1 3

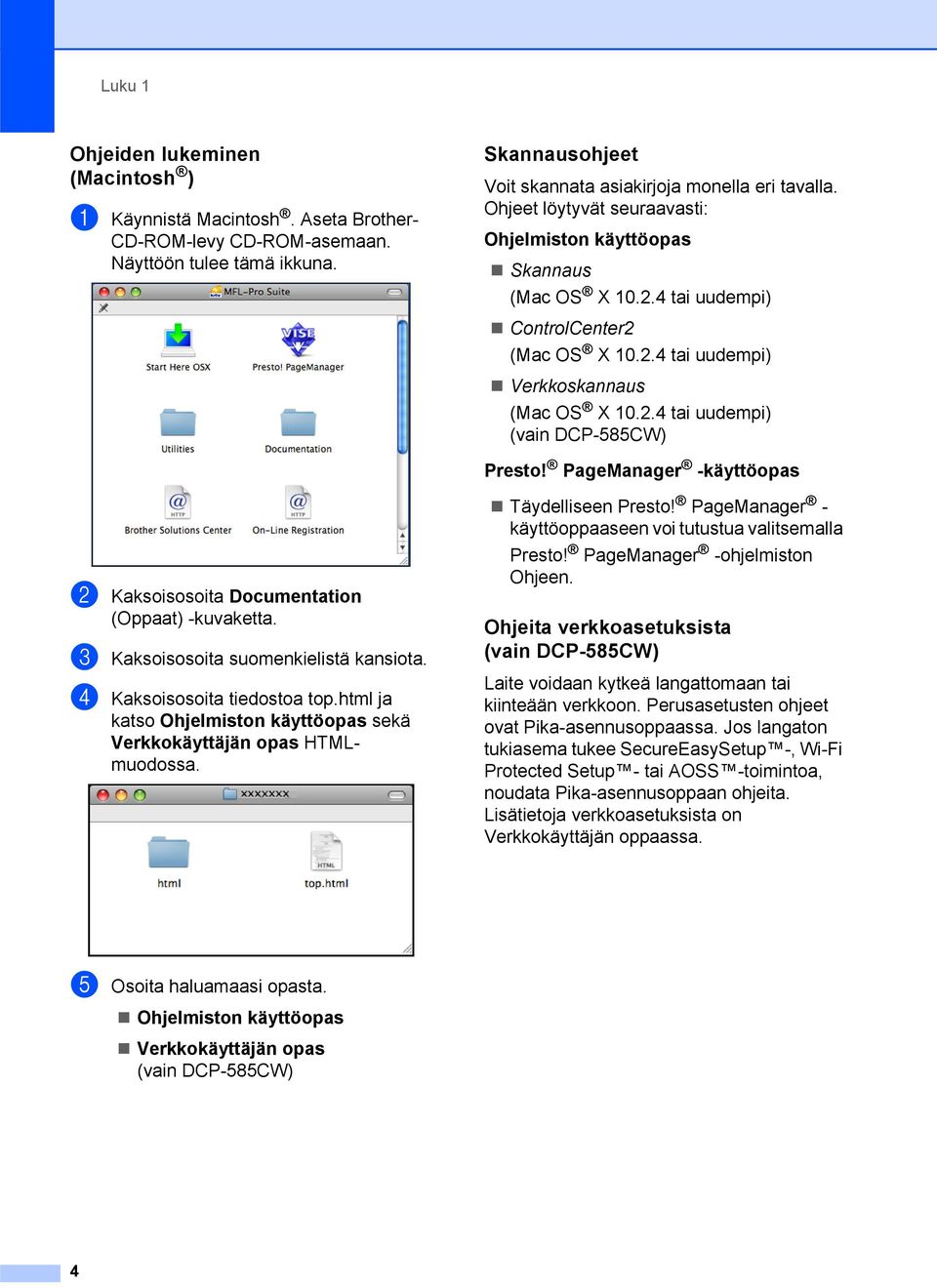

14 Luku 1 Ohjeiden lukeminen (Macintosh ) 1 a Käynnistä Macintosh. Aseta Brother- CD-ROM-levy CD-ROM-asemaan. Näyttöön tulee tämä ikkuna. Skannausohjeet 1 Voit skannata asiakirjoja monella eri tavalla. Ohjeet löytyvät seuraavasti: Ohjelmiston käyttöopas Skannaus (Mac OS X tai uudempi) ControlCenter2 (Mac OS X tai uudempi) Verkkoskannaus (Mac OS X tai uudempi) (vain DCP-585CW) Presto! PageManager -käyttöopas b Kaksoisosoita Documentation (Oppaat) -kuvaketta. c Kaksoisosoita suomenkielistä kansiota. d Kaksoisosoita tiedostoa top.html ja katso Ohjelmiston käyttöopas sekä Verkkokäyttäjän opas HTMLmuodossa. Täydelliseen Presto! PageManager - käyttöoppaaseen voi tutustua valitsemalla Presto! PageManager -ohjelmiston Ohjeen. Ohjeita verkkoasetuksista (vain DCP-585CW) 1 Laite voidaan kytkeä langattomaan tai kiinteään verkkoon. Perusasetusten ohjeet ovat Pika-asennusoppaassa. Jos langaton tukiasema tukee SecureEasySetup -, Wi-Fi Protected Setup - tai AOSS -toimintoa, noudata Pika-asennusoppaan ohjeita. Lisätietoja verkkoasetuksista on Verkkokäyttäjän oppaassa. e Osoita haluamaasi opasta. Ohjelmiston käyttöopas Verkkokäyttäjän opas (vain DCP-585CW) 4

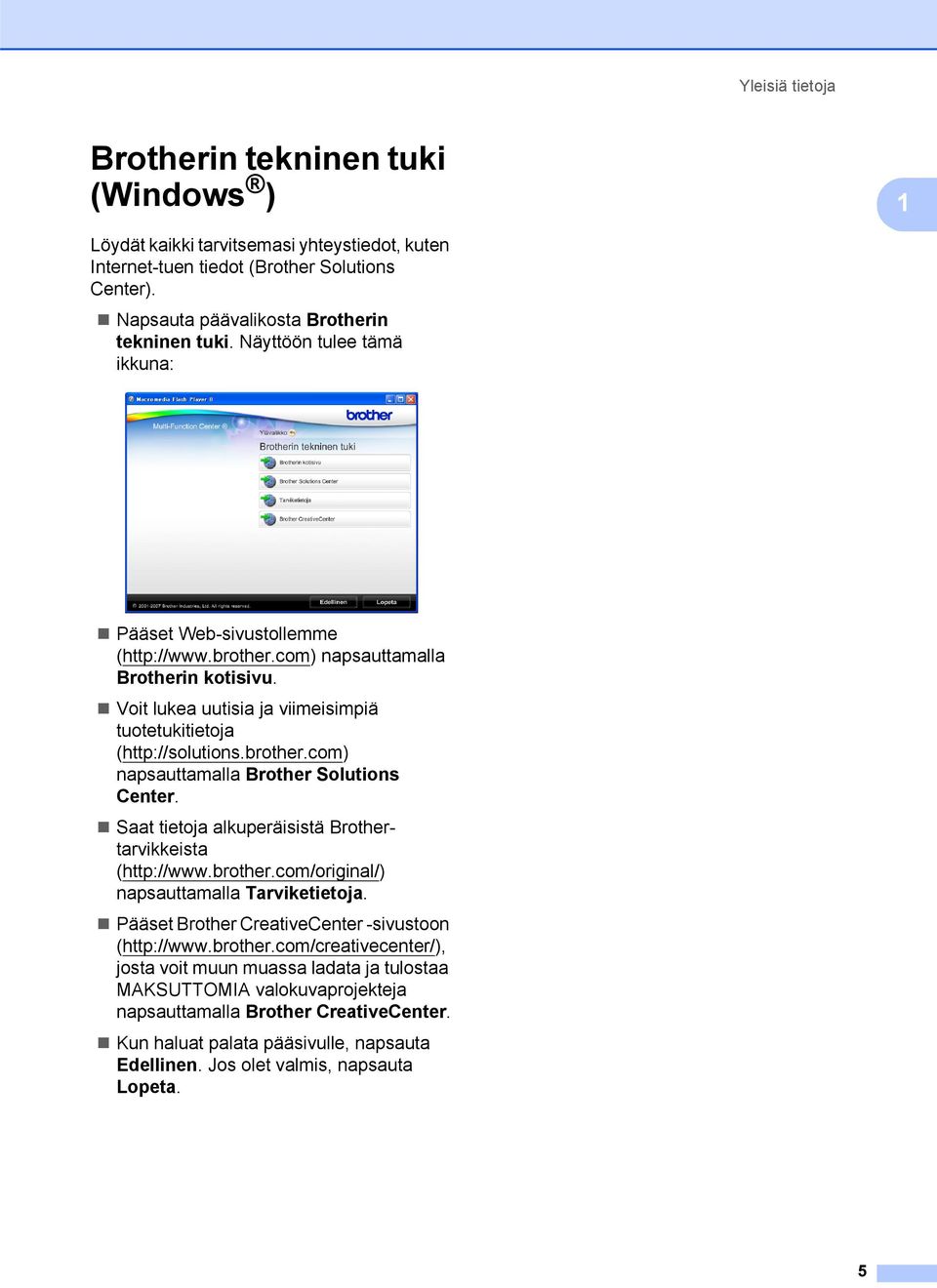

15 Yleisiä tietoja Brotherin tekninen tuki (Windows ) 1 1 Löydät kaikki tarvitsemasi yhteystiedot, kuten Internet-tuen tiedot (Brother Solutions Center). Napsauta päävalikosta Brotherin tekninen tuki. Näyttöön tulee tämä ikkuna: Pääset Web-sivustollemme ( napsauttamalla Brotherin kotisivu. Voit lukea uutisia ja viimeisimpiä tuotetukitietoja ( napsauttamalla Brother Solutions Center. Saat tietoja alkuperäisistä Brothertarvikkeista ( napsauttamalla Tarviketietoja. Pääset Brother CreativeCenter -sivustoon ( josta voit muun muassa ladata ja tulostaa MAKSUTTOMIA valokuvaprojekteja napsauttamalla Brother CreativeCenter. Kun haluat palata pääsivulle, napsauta Edellinen. Jos olet valmis, napsauta Lopeta. 5

16 Luku 1 Ohjauspaneelin esittely 1 Mallien DCP-385C, DCP-383C, DCP-387C ja DCP-585CW ohjauspaneelien näppäimet ovat samat Laatu Suuren./Pienen. Suhde: Paperityyppi Normaali 100% Tavall. paperi Mui. 1 Nestekidenäyttö Näytön ohjeet auttavat laitteen käytössä ja asetusten määrittämisessä. Voit säätää nestekidenäytön asentoa nostamalla sitä. 2 Number of Copies (Kopiomäärä) Tee useita kopioita painamalla tätä näppäintä. 3 Menu (Valikko) -näppäimet: d tai c Painamalla näitä siirryt taaksepäin tai eteenpäin valikon vaihtoehtoihin. Valitse tällä myös lisätoimintoja. a tai b Paina ja selaa valikoita ja valintoja. Clear/Back (Tyhjennä/Edellinen) Painamalla tätä palaat edelliselle valikkotasolle. Menu (Valikko) Voit siirtyä päävalikkoon ja ohjelmoida laitetta. OK Voit valita asetuksen Käynnistysnäppäimet: Colour Start (M/V käynnistys) Voit ottaa värillisiä kopioita. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenterohjelmiston skannausasetuksesta). Mono Start (Väri käynnistys) Voit ottaa mustavalkoisia kopioita. Voit myös aloittaa skannaustoiminnon (värillisenä tai mustavalkoisena riippuen ControlCenter-ohjelmiston skannausasetuksesta). 5 Stop/Exit (Lopeta/Poistu) Keskeyttää toiminnon tai poistuu valikosta. 6 On/Off (Päälle/Pois päältä) Voit kytkeä laitteen päälle tai pois päältä. Jos kytket laitteen pois päältä, se puhdistaa silti tulostuspään säännöllisin väliajoin, jotta tulostuslaatu säilyisi hyvänä. Laite on hyvä pitää aina kytkettynä sähköverkkoon tulostuslaadun takaamiseksi, tulostuspään käyttöiän pidentämiseksi ja värin taloudellisen käytön takaamiseksi. 6

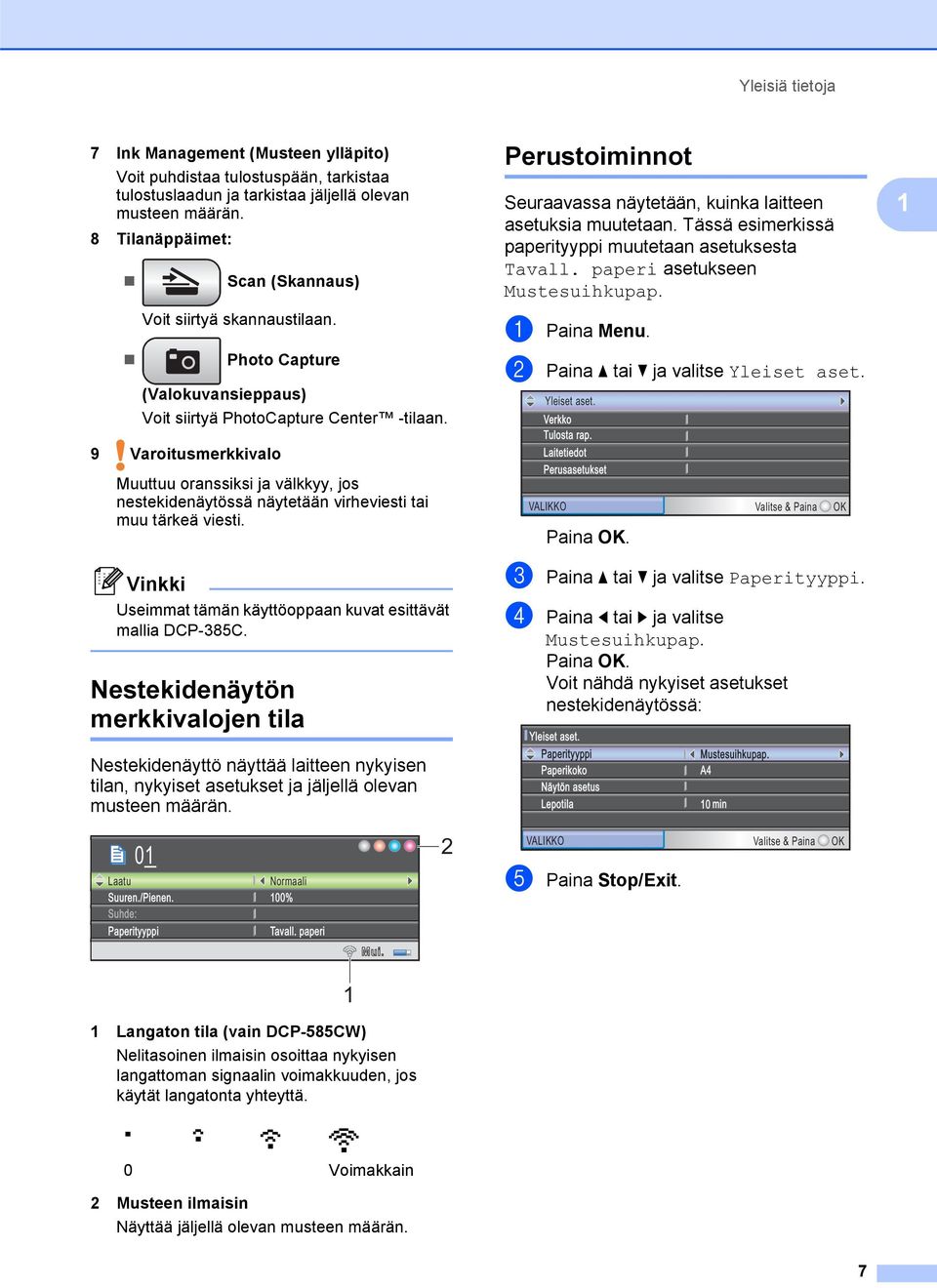

17 Yleisiä tietoja 7 Ink Management (Musteen ylläpito) Voit puhdistaa tulostuspään, tarkistaa tulostuslaadun ja tarkistaa jäljellä olevan musteen määrän. 8 Tilanäppäimet: Scan (Skannaus) Voit siirtyä skannaustilaan. Photo Capture (Valokuvansieppaus) Voit siirtyä PhotoCapture Center -tilaan. 9 Varoitusmerkkivalo Muuttuu oranssiksi ja välkkyy, jos nestekidenäytössä näytetään virheviesti tai muu tärkeä viesti. Vinkki Useimmat tämän käyttöoppaan kuvat esittävät mallia DCP-385C. Nestekidenäytön merkkivalojen tila 1 Nestekidenäyttö näyttää laitteen nykyisen tilan, nykyiset asetukset ja jäljellä olevan musteen määrän. Perustoiminnot 1 Seuraavassa näytetään, kuinka laitteen asetuksia muutetaan. Tässä esimerkissä paperityyppi muutetaan asetuksesta Tavall. paperi asetukseen Mustesuihkupap. a Paina Menu. b Paina a tai b ja valitse Yleiset aset. Yleiset aset. Verkko Tulosta rap. Laitetiedot Perusasetukset VALIKKO Valitse & Paina OK c Paina a tai b ja valitse Paperityyppi. d Paina d tai c ja valitse Mustesuihkupap. Voit nähdä nykyiset asetukset nestekidenäytössä: Yleiset aset. Paperityyppi Paperikoko Näytön asetus Lepotila Mustesuihkupap. A4 10 min Laatu Suuren./Pienen. Suhde: Paperityyppi Normaali 100% Tavall. paperi VALIKKO e Paina Stop/Exit. Valitse & Paina OK Mui. 1 1 Langaton tila (vain DCP-585CW) Nelitasoinen ilmaisin osoittaa nykyisen langattoman signaalin voimakkuuden, jos käytät langatonta yhteyttä. 0 Voimakkain 2 Musteen ilmaisin Näyttää jäljellä olevan musteen määrän. 7

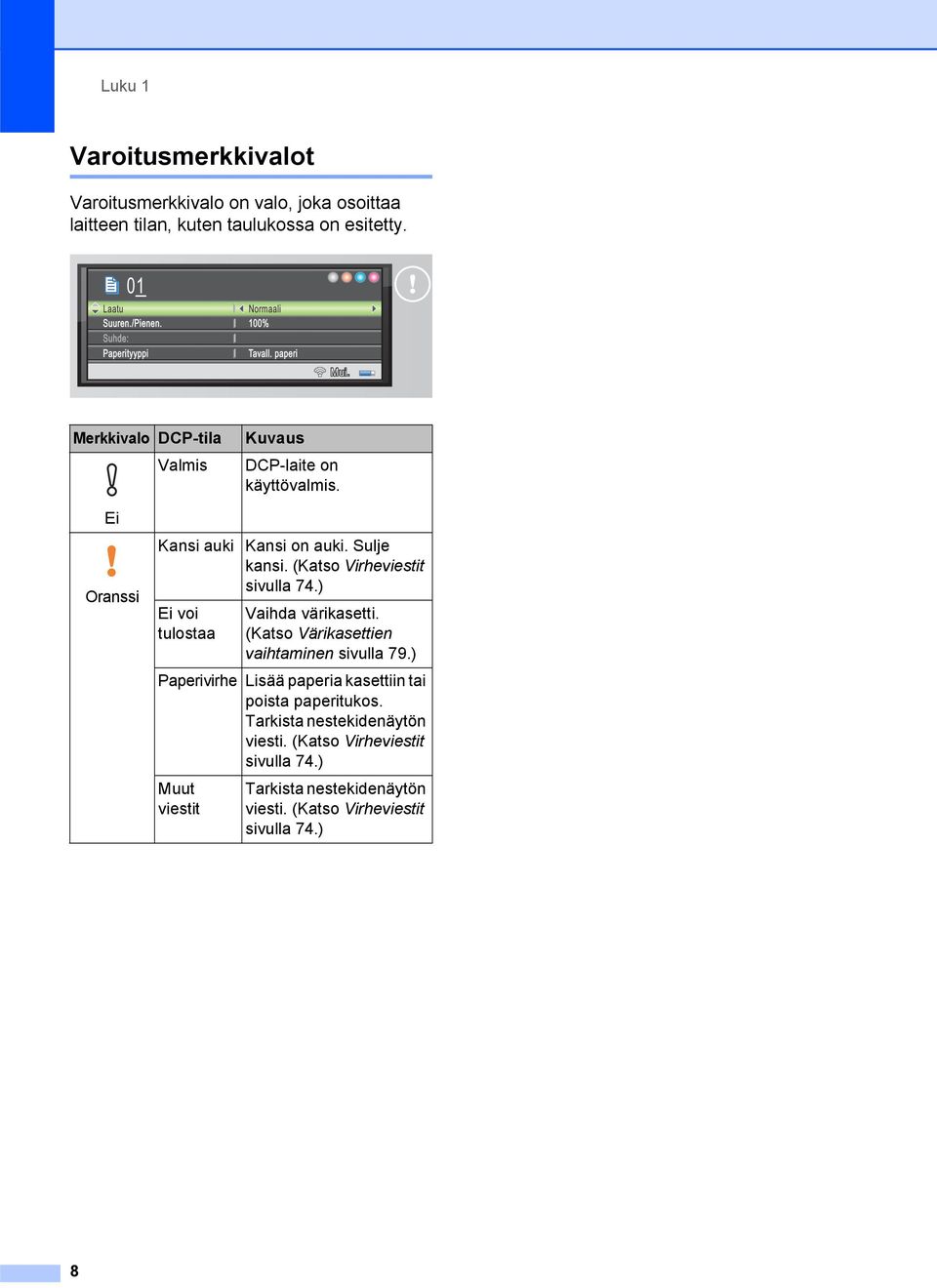

18 Luku 1 Varoitusmerkkivalot 1 Varoitusmerkkivalo on valo, joka osoittaa laitteen tilan, kuten taulukossa on esitetty. 01 Laatu Suuren./Pienen. Suhde: Paperityyppi Normaali 100% Tavall. paperi Mui. Merkkivalo DCP-tila Valmis Kuvaus DCP-laite on käyttövalmis. Ei Oranssi Kansi auki Kansi on auki. Sulje kansi. (Katso Virheviestit sivulla 74.) Ei voi tulostaa Vaihda värikasetti. (Katso Värikasettien vaihtaminen sivulla 79.) Paperivirhe Lisää paperia kasettiin tai poista paperitukos. Tarkista nestekidenäytön viesti. (Katso Virheviestit sivulla 74.) Muut viestit Tarkista nestekidenäytön viesti. (Katso Virheviestit sivulla 74.) 8

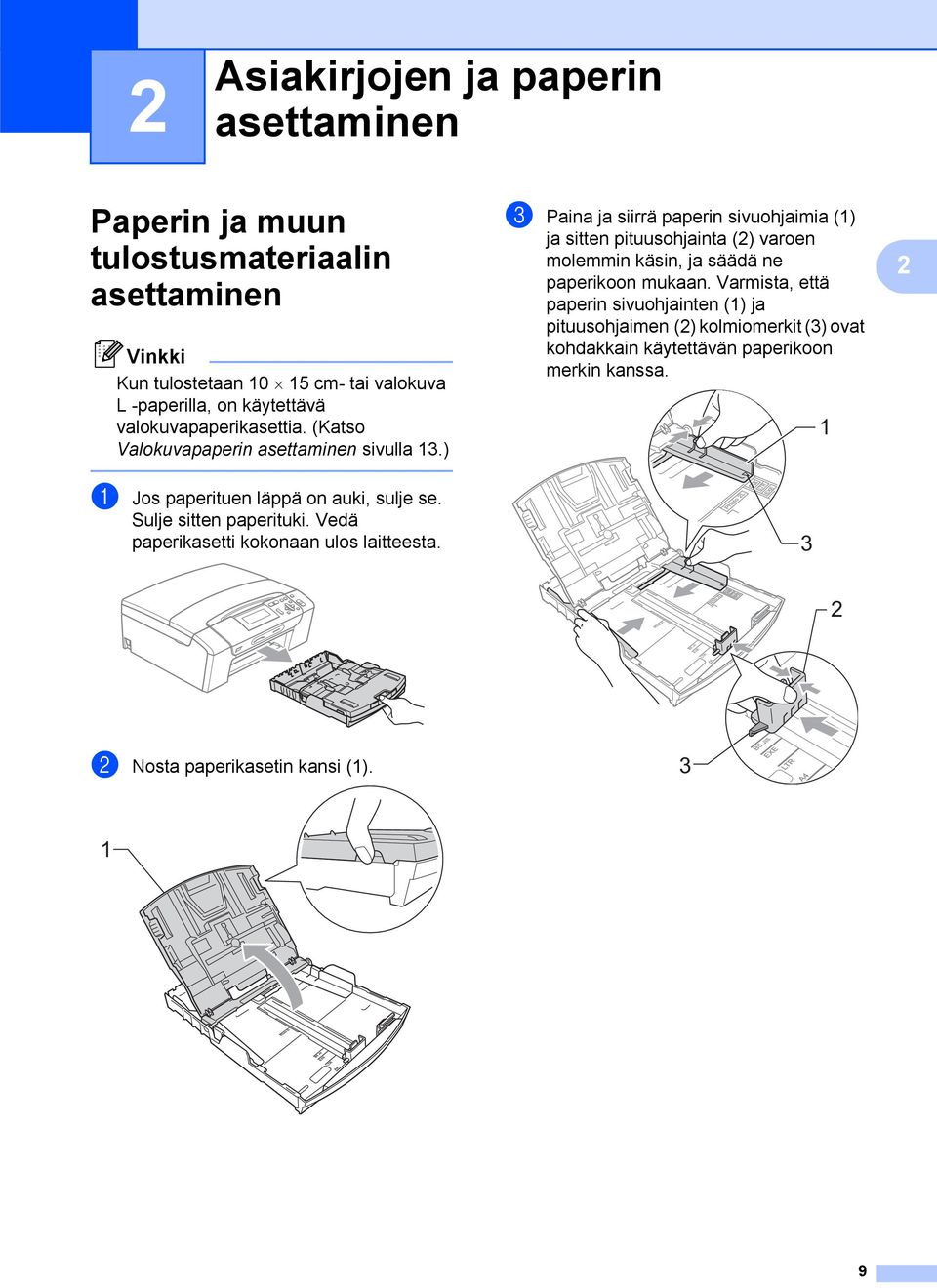

19 2 Asiakirjojen ja paperin asettaminen 2 Paperin ja muun tulostusmateriaalin asettaminen 2 Vinkki Kun tulostetaan cm- tai valokuva L -paperilla, on käytettävä valokuvapaperikasettia. (Katso Valokuvapaperin asettaminen sivulla 13.) c Paina ja siirrä paperin sivuohjaimia (1) ja sitten pituusohjainta (2) varoen molemmin käsin, ja säädä ne paperikoon mukaan. Varmista, että paperin sivuohjainten (1) ja pituusohjaimen (2) kolmiomerkit (3) ovat kohdakkain käytettävän paperikoon merkin kanssa. 1 2 a Jos paperituen läppä on auki, sulje se. Sulje sitten paperituki. Vedä paperikasetti kokonaan ulos laitteesta. 3 2 b Nosta paperikasetin kansi (1)

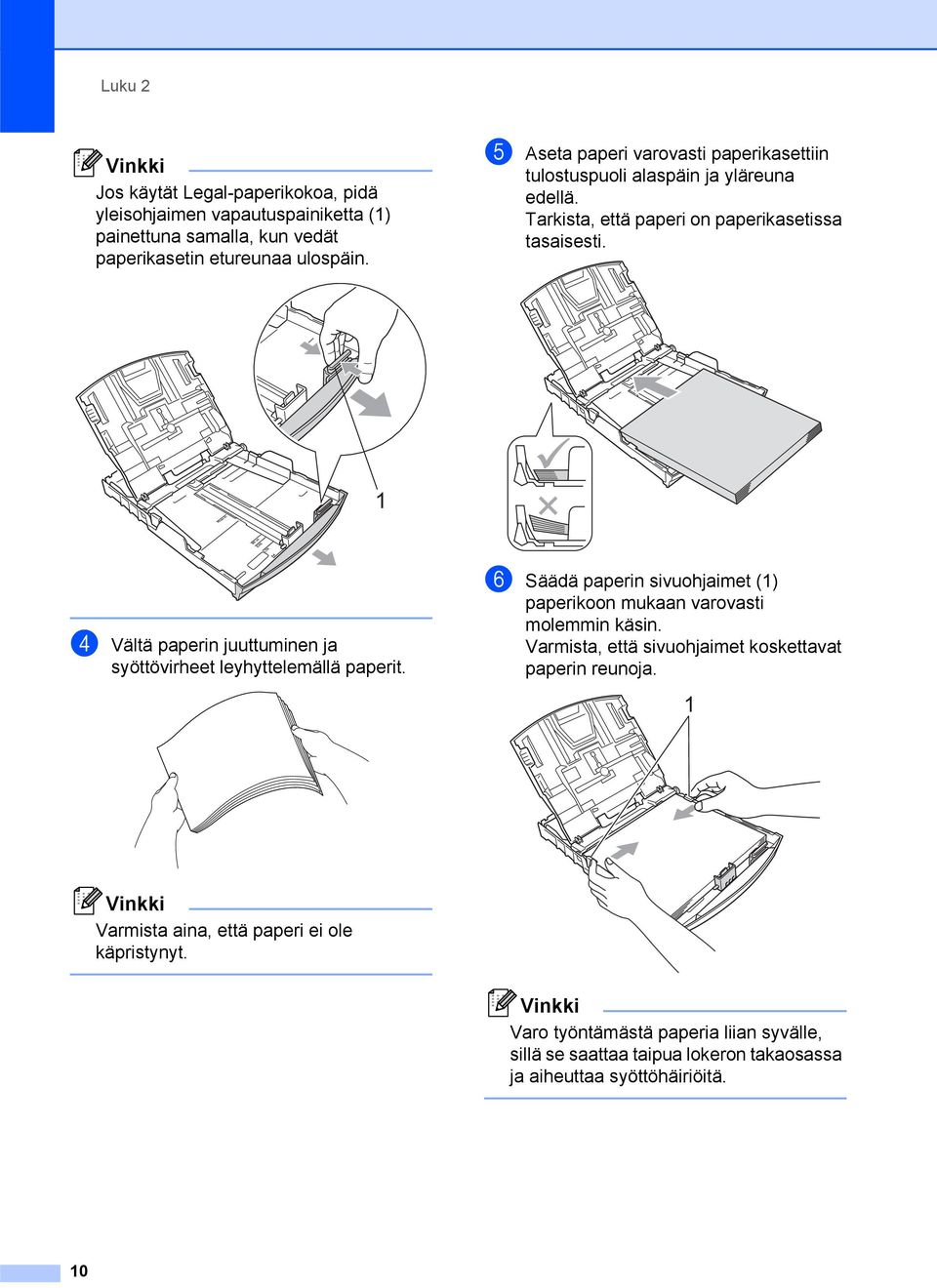

20 Luku 2 Vinkki Jos käytät Legal-paperikokoa, pidä yleisohjaimen vapautuspainiketta (1) painettuna samalla, kun vedät paperikasetin etureunaa ulospäin. e Aseta paperi varovasti paperikasettiin tulostuspuoli alaspäin ja yläreuna edellä. Tarkista, että paperi on paperikasetissa tasaisesti. 1 d Vältä paperin juuttuminen ja syöttövirheet leyhyttelemällä paperit. f Säädä paperin sivuohjaimet (1) paperikoon mukaan varovasti molemmin käsin. Varmista, että sivuohjaimet koskettavat paperin reunoja. 1 Vinkki Varmista aina, että paperi ei ole käpristynyt. Vinkki Varo työntämästä paperia liian syvälle, sillä se saattaa taipua lokeron takaosassa ja aiheuttaa syöttöhäiriöitä. 10

21 Asiakirjojen ja paperin asettaminen g Sulje paperikasetin kansi. Kirjekuorien ja postikorttien asettaminen 2 Tietoja kirjekuorista 2 Käytä kirjekuoria, jotka painavat g/m 2. Joidenkin kirjekuorien marginaalit on asetettava sovellusohjelmassa. Tee testitulostus, ennen kuin tulostat useita kirjekuoria. 2 h Työnnä paperikasetti hitaasti takaisin kokonaan laitteeseen. HUOMAUTUS ÄLÄ käytä mitään seuraavista kirjekuorityypeistä, sillä ne aiheuttavat paperinsyöttöongelmia: pussikirjekuoria kohokuvioisia kirjekuoria kirjekuoria, joissa on liittimiä kirjekuoria, joiden sisäpuolelle on painettu tekstiä tai kuvia i Pitäen paperikasettia paikoillaan vedä paperituesta (1), kunnes se naksahtaa. Avaa sitten paperituen läppä (2). Liima 2 Kaksinkertainen läppä 2 2 Joskus voi ilmetä paperinsyöttöongelmia käyttämiesi kirjekuorien paksuuden, koon tai läpän muodon vuoksi. 1 Vinkki Älä käytä paperituen läppää Legalpaperikoon kanssa. 11

22 Luku 2 Kirjekuorien ja postikorttien asettaminen 2 a Ennen kuin asetat kirjekuoret tai postikortit kasettiin, paina niiden kulmat ja sivut mahdollisimman litteiksi. Vinkki Jos useampi kirjekuori tai postikortti lähtee liikkeelle yhtä aikaa, aseta paperikasettiin yksi kirjekuori tai postikortti kerrallaan. b Aseta kirjekuoret tai postikortit paperikasettiin osoitepuoli alaspäin ja yläreuna (kirjekuoren yläreuna) edellä. Paina ja siirrä paperin sivuohjaimia (1) sekä paperin pituusohjainta (2) kirjekuorien tai postikorttien koon mukaan varovasti molemmin käsin

23 Asiakirjojen ja paperin asettaminen Jos kirjekuorille tulostamisessa on ongelmia, kokeile seuraavia toimenpiteitä: 2 a Varmista, että läppä on joko kirjekuoren sivulla tai takareunassa tulostuksen aikana. b Säädä paperikoko ja marginaalit käyttämässäsi sovellusohjelmassa. Valokuvapaperin asettaminen2 Käytä valokuvapaperikasettia, joka on asetettu paperikasetin kannen päälle, ja tulosta valokuva cm ja valokuva L -kokoiselle paperille. Kun käytät valokuvapaperikasettia, paperia sen alla olevassa kasetissa ei tarvitse poistaa. a Purista sinistä valokuvapaperikasetin vapautuspainiketta (1) oikean käden etusormella ja peukalolla ja työnnä valokuvapaperikasettia eteenpäin, kunnes se naksahtaa valokuvatulostusasentoon (2) Valokuvapaperikasetti b Paina ja siirrä paperin sivuohjaimia (1) sekä paperin pituusohjainta (2) paperikoon mukaan

24 Luku 2 c Aseta valokuvapaperia valokuvapaperikasettiin ja säädä paperin sivuohjaimia varovasti paperikoon mukaan. Varmista, että sivuohjaimet koskettavat paperin reunoja. Vinkki Varo työntämästä paperia liian syvälle, sillä se saattaa taipua lokeron takaosassa ja aiheuttaa syöttöhäiriöitä. Varmista aina, että paperi ei ole käpristynyt. Pienten tulosteiden poistaminen laitteesta 2 Kun laite tulostaa pienen paperin paperikasetille, siihen on ehkä vaikea päästä käsiksi. Varmista, että tulostus on valmis ja vedä paperikasetti kokonaan ulos laitteesta. d Kun olet lopettanut valokuvien tulostuksen, palauta valokuvapaperikasetti tavalliseen tulostusasentoon. Purista sinistä valokuvapaperikasetin vapautuspainiketta (1) oikean käden etusormella ja peukalolla ja vedä valokuvapaperikasettia taaksepäin, kunnes se naksahtaa (2)

25 Asiakirjojen ja paperin asettaminen Tulostusalue 2 Tulostusalue riippuu käytettävän sovelluksen asetuksista. Alla olevat luvut osoittavat arkkien ja kirjekuorien tulostusalueen ulkopuoliset osat. Laite voi tulostaa arkin tummennetuille alueille vain, kun reunaton tulostus on käytettävissä ja käytössä. (Katso Tulostaminen (Windows ) tai Tulostus ja faksien lähetys (Macintosh ) CD-ROM-levyllä olevasta Ohjelmiston käyttöoppaasta.) 2 Irtoarkit Kirjekuoret Yläosa (1) Alaosa (2) Vasen (3) Oikea (4) Irtoarkit 3 mm 3 mm 3 mm 3 mm Kirjekuoret 12 mm 24 mm 3 mm 3 mm Vinkki Reunatonta tulostusta ei voi käyttää kirjekuorille. 15

26 Luku 2 Hyväksyttävä paperi ja muu tulostusmateriaali2 Laitteessa käytettävän paperin laatu voi vaikuttaa tulostuslaatuun. Saat asetusten mukaisen parhaan tulostuslaadun, kun varmistat aina, että tulostuspaperi vastaa laitteen paperityypin asetusta. Voit käyttää tavallista paperia, mustesuihkupaperia (päällystettyä paperia), kiiltävää paperia, piirtoheitinkalvoja ja kirjekuoria. Ennen suurien paperimäärien ostoa on suositeltavaa kokeilla eri paperilaatuja. Saat parhaat tulokset käyttämällä Brotherpaperia. Kun tulostat mustesuihkupaperille (päällystetylle paperille), piirtoheitinkalvoille tai kiiltävälle paperille, valitse oikea tulostusmateriaali tulostinohjaimen Perusasetuksetvälilehdestä tai laitteen valikon paperityypin asetuksista (katso Paperityyppi sivulla 30). Kun tulostat Brotherin valokuvapaperille, aseta paperikasettiin yksi ylimääräinen arkki samaa valokuvapaperia. Paperipakkaukseen on lisätty ylimääräinen arkki tätä tarkoitusta varten. Kun tulostat piirtoheitinkalvoille tai valokuvapaperille, poista jokainen arkki alustalta heti tulostuksen jälkeen. Näin vältät tekstin tahraantumisen ja paperitukokset. Vältä koskettamasta paperin tulostuspintaa välittömästi tulostamisen jälkeen, sillä se saattaa olla osin märkä ja voi tahrata sormesi. Suositeltu tulostusmateriaali 2 Suosittelemme Brother-paperia, jotta saat parhaan tulostuslaadun. (Katso seuraavaa taulukkoa.) Jos maassasi ei ole Brother-paperia saatavana, suosittelemme ensin kokeilemaan eri paperilaatuja ennen suurien määrien ostamista. Piirtoheitinkalvoiksi suosittelemme 3M Transparency Film -kalvoja. Brother-paperi Paperityyppi Tavallinen A4 Kiiltävä A4-valokuvapaperi A4-mustesuihkupaperi (matta) Kiiltävä cm Nimike BP60PA BP71GA4 BP60MA BP71GP Tulostusmateriaalin käsittely ja käyttö 2 Säilytä paperi alkuperäispakkauksessa ja pidä pakkaus suljettuna. Pidä paperi tasaisena ja kuivana ja vältä sen altistamista suoralle auringonvalolle ja kuumuudelle. Älä kosketa valokuvapaperin kiiltävää (päällystettyä) puolta. Aseta valokuvapaperi kasettiin kiiltävä puoli alaspäin. Älä kosketa piirtoheitinkalvojen kumpaakaan puolta, sillä kalvo imee herkästi vettä ja hikeä, mikä voi heikentää tulostuslaatua. Lasertulostimille/- kopiokoneille suunnitellut piirtoheitinkalvot voivat tahrata seuraavaksi tulostettavan asiakirjan. Käytä ainoastaan mustesuihkutulostukseen suositeltuja piirtoheitinkalvoja. Voit tulostaa arkin kummallekin puolelle vain PC-tulostuksessa. Katso lisätietoja CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan kohdasta Windows - tulostus. 16

27 Asiakirjojen ja paperin asettaminen Sopimaton asetus ÄLÄ KÄYTÄ seuraavanlaisia papereita: vahingoittuneita, käpristyneitä, rypistyneitä tai epäsäännöllisen muotoisia papereita mm tai enemmän erittäin kiiltäviä tai hyvin karkeapintaisia papereita papereita, joita ei voi asettaa yhtenäiseen pinoon. poikittaisarkkipaperi Paperikasetin kapasiteetti 2 Korkeintaan 50 arkkia 80 g/m 2 A4- tai Letterpaperia. Piirtoheitinkalvot ja valokuvapaperi on poistettava yksi kerrallaan paperikasetista. Näin vältetään tulosteen tahraantuminen. 17

28 Luku 2 Oikean tulostusmateriaalin valinta 2 Paperityyppi ja -koko eri käyttötarkoituksiin 2 Paperityyppi Paperikoko Käyttö Kopiointi Valokuva Tulostin Irtoarkit Letter mm Kyllä Kyllä Kyllä A mm Kyllä Kyllä Kyllä Legal mm Kyllä Kyllä Executive mm Kyllä JIS B mm Kyllä A mm Kyllä Kyllä A mm Kyllä Kortit Valokuva cm Kyllä Kyllä Kyllä Valokuva L mm Kyllä Valokuva 2L cm Kyllä Kyllä Arkistointikortti mm Kyllä Postikortti mm Kyllä Postikortti 2 (kaksiosainen) mm Kyllä Kirjekuoret C5-kirjekuoret mm Kyllä DL-kirjekuoret mm Kyllä COM mm Kyllä Monarch mm Kyllä JE4-kirjekuoret mm Kyllä Piirtoheitinkalvot Letter mm Kyllä Kyllä A mm Kyllä Kyllä 18

29 Asiakirjojen ja paperin asettaminen Paperin paino, paksuus ja kapasiteetti 2 Paperityyppi Paino Paksuus Arkkeja Irtoarkit Tavallinen paperi g/m 2 0,08-0,15 mm Mustesuihkupaperi g/m 2 0,08-0,25 mm 20 Kiiltävä paperi Korkeintaan 220 g/m 2 Korkeintaan 0,25 mm Kortit Valokuvakortti Korkeintaan 220 g/m 2 Korkeintaan 0,25 mm 20 2 Arkistointikortti Korkeintaan 120 g/m 2 Korkeintaan 0,15 mm 30 Postikortti Korkeintaan 200 g/m 2 Korkeintaan 0,25 mm 30 Kirjekuoret g/m 2 Korkeintaan 0,52 mm 10 Piirtoheitinkalvot 10 1 Korkeintaan 100 arkkia 80 g/m 2 painavaa paperia. 2 Valokuva 10 15cm -paperille ja valokuva L -paperille käytä valokuvapaperikasettia. (Katso Valokuvapaperin asettaminen sivulla 13.) 19

30 Luku 2 Asiakirjojen asettaminen 2 Asiakirjoja voidaan kopioida ja skannata käyttäen valotustasoa. Valotustason käyttö 2 Valotustasolta voit kopioida tai skannata kirjan sivut tai yhden sivun kerrallaan. Tuetut asiakirjakoot 2 Pituus: Leveys: Paino: Korkeintaan 297 mm Korkeintaan 215,9 mm Korkeintaan 2 kg Asiakirjojen asettaminen 2 a Nosta valotustason kansi ylös. b Sijoita asiakirja tekstipuoli alaspäin valotustason vasempaan yläkulmaan vasemmalla ja ylhäällä olevien merkkien mukaan. c Laske valotustason kansi alas. HUOMAUTUS Jos skannaat kirjaa tai paksua asiakirjaa, ÄLÄ ISKE kantta kiinni tai paina sitä. Skannattava alue 2 Skannattava alue riippuu käytettävän sovelluksen asetuksista. Alla olevat luvut osoittavat alueet, joita et voi skannata Lettertai A4-paperille Käyttö Asiakirjan koko Kopiointi Kaikki paperikoot Skannaus Kaikki paperikoot Yläosa (1) Alaosa (2) Vasen (3) Oikea (4) 3 mm 3 mm 3 mm 3 mm 20

31 3 Yleiset asetukset 3 Paperiasetukset 3 Paperityyppi 3 Saat parhaan tulostuslaadun, kun valitset laitteesta käytettävän paperityypin. a Paina Menu. b Paina a tai b ja valitse Yleiset aset. c Paina a tai b ja valitse Paperityyppi. d Paina d tai c ja valitse Tavall. paperi, Mustesuihkupap., Brother BP71, Muu kiiltävä tai Kalvo. e Paina Stop/Exit. Vinkki Laite syöttää tulostetut arkit tekstipuoli ylöspäin paperikasetin päälle laitteen etupuolella. Kun tulostat piirtoheitinkalvoille tai kiiltävälle paperille, poista jokainen arkki alustalta heti tulostuksen jälkeen. Näin vältät tekstin tahraantumisen ja paperitukokset. Paperikoko 3 Voit käyttää viittä paperikokoa kopioiden tulostukseen: A4, Letter, Legal, A5 ja cm. Kun asetat laitteeseen erikokoista paperia, paperikoon asetusta on muutettava. a Paina Menu. b Paina a tai b ja valitse Yleiset aset. c Paina a tai b ja valitse Paperikoko. d Paina d tai c ja valitse A4, A5, 10x15cm, Letter tai Legal. e Paina Stop/Exit. 3 21
