1 Endomines Oy 1 Hoskon kaivospiirihakemus Endomines Oy Hoskon kaivospiirihakemus Kaivospiirin käyttösuunnitelman selvitysosa 1 Kaivoksen päätoimintojen sijoittaminen Hankealueelle perustetaan avolouhos aputoimintoineen. Niiden lisäksi alueita tarvitaan sivukivikasojen, B-malmin ja pintamaiden sijoittamiseen. Kaivoksen sisäistä liikennettä varten rakennetaan raskaiden ja kevyiden ajoneuvojen tiestöä ja lisäksi muuta huoltoon ja ylläpitoon käytettävää tiestöä. Kaivoksen toimintojen sijoittaminen on esitetty kaivoksen käyttösuunnitelmakartassa, kaivospiirihakemuksen liite 3. Alla on selostettu yksityiskohtaisemmin kaivoksen toimintoja ja maankäyttöä.

Kaivoksen sisäistä liikennettä varten rakennetaan raskaiden ja kevyiden ajoneuvojen tiestöä ja lisäksi muuta huoltoon ja ylläpitoon käytettävää tiestöä.

2 Endomines Oy 2 Hoskon kaivospiirihakemus Kuva 1 16/MYY/07). Hoskon esiintymän sijainti (musta rengas). (kartta: Maanmittauslaitos, lupa 2 Tuotantomenetelmät 2.1 Kaivossuunnitelma Endomines Oy:llä on Hatun liuskevyöhykkeen alueella useita valtauksia. Kokonaisuudessaan Endomines Oy:n esiintymien oletetut JORC standardin mukaisesti todetut mineraalivarannot ovat yli t sisältäen keskimäärin noin 3 g/t kultaa. 2.2 Tuotanto Vuosittaiseksi louhinnaksi on suunniteltu noin tonnia malmia. Malmin lisäksi louhittaisiin noin tonnia sivukiveä vuodessa. Koska malmia on peruskallion pinnasta alkaen, on toiminnan ensimmäisinä vuosina louhittava vähemmän sivukiveä. Micon Ltd on laskenut Hoskon malmivarannoiksi 2007 huhtikuussa 454 tuhatta tonnia (measured+indicated), jonka lisäksi inferred-luokka (mahdolliset) 721 tuhatta tonnia.

Kokonaisuudessaan Endomines Oy:n esiintymien oletetut JORC standardin mukaisesti todetut mineraalivarannot ovat yli 1 200 000 t sisältäen keskimäärin noin 3 g/t kultaa. 2.2 Tuotanto Vuosittaiseksi louhinnaksi on suunniteltu noin 150 000 tonnia malmia.

3 Endomines Oy 3 Hoskon kaivospiirihakemus Kiven tiheydellä 2,75 t/m 3 ja malmi-raakku suhteella 1:3 saadaan sivukiven määräksi m 3 (measured+indicated varanto). Lisättynä inferred-luokka ( m 3 ), saadaan sivukiven määräksi yhteensä m 3 ( t). Malmin louhinnassa käytetään tavanomaista poraus- ja räjäytystekniikkaa kiven irrotuksessa sekä lastauskoneena kaivinkonetta ja kuorma-autokuljetusta rikastamolle tai sivukiven varastointialueille. Hoskon alueelle tehdään yksi avolouhos, jonka syvyys tulee olemaan noin 100 metriä. Tämän lisäksi pohjalta tehdään muutama pieni maanalainen louhosalue. Tuotanto alkaa pintamaan poistolla ja sivukiven louhinnalla rakentamistarkoituksiin. Sivukivikasat sijoitetaan louhosten välittömään läheisyyteen. 2.3 Rikastus Hoskon alueelta louhittu malmi kuljetetaan Pampalon rikastamolle, joten Hoskon alueelle ei perusteta rikastamoa eikä rikastushiekka-allasta. Rikastusprosessi perustuu kullan liottamiseen malmista syanidilla. Kullan liuottaminen malmista syanidilla tuotti 97,4 %:n kultasaannin. Liuotus on parhaimman kultasaannin takaava rikastusmenetelmä Hoskon malmille. 3 Sivukivi ja pintamaat Sivukivi on kiviainesta, joka koostuu pääasiassa silikaattimineraaleista ja sen geologia tunnetaan hyvin. Sivukivi varastoidaan louhoksen lähelle kasaan. Osa sivukivestä voi tulla sijoitettavaksi louhoksiin, jotka ovat tulleet loppuun hyödynnetyksi louhintasuunnitelman mukaisesti. Sivukivien läjitykseen osoitetaan läjitysalueet louhosten välittömään läheisyyteen, koska kuljetusmatkoja on taloudellisista syistä minimoitava ja se on myös useimmiten ympäristöllisesti edullisin ratkaisu, ja koska se pienentää hankkeen kokonaisvaikutusalueen laajuutta. Louhoksen kohdalta kallion päältä on poistettava maa-ainekset, jotka ovat pääosin moreeneja. Maapeitteen paksuus alueella on noin 5 metristä 10 metriin. Suuri osa maaaineksista voidaan käyttää rakentamiseen ja alueen maisemointiin jälkihoidon yhteydessä; mm. malmikasojen pohjiin, teihin, rakennusten perustuksiin ja ympäristötöihin tarvitaan materiaalia. 4 Vesien hallinta Louhoksen kuivatusvedet ja sivukivialueen suotovedet pumpataan louhoksen pohjoispuolella sijaitsevalle suoalueelle (Valkeasuo), josta ne valuvat vapaana pintavaluntana ympäröiviin

Malmin louhinnassa käytetään tavanomaista poraus- ja räjäytystekniikkaa kiven irrotuksessa sekä lastauskoneena kaivinkonetta ja kuorma-autokuljetusta rikastamolle tai sivukiven varastointialueille.

4 Endomines Oy 4 Hoskon kaivospiirihakemus metsäojiin. Sivukivialueen ympärille kaivetaan eristysojat, joilla ehkäistään ympäristöstä tulevien valumavesien pääsy sivukivialueelle. 5 Tiet ja muut kuljetusväylät, liikenne Kohdealueen välittömässä läheisyydessä, lähimmillään noin 70 metrin etäisyydellä louhoksesta, kulkee yleinen maantie, nro 522. Tuotannon aikana tie tullaan sulkemaan aina räjäytystöiden ajaksi turvallisuussyistä. 6 Maankäyttö Alustava arvio hankkeen osatekijöiden tilantarpeesta on yhteensä noin 30 ha: avolouhos, noin 10 ha toimistot, piha-alueet, huolto- ja kunnossapitotilat, noin 1-3 ha esiintymien päältä poistettavan maa-aineksen läjitysalueet, yhteensä noin 6 ha sivukiven läjitysalueet, yhteensä noin 10 ha muut kohteet kuten alueen tiestö, ojitukset, sekä putkistot yhteensä noin 0,5-1 ha Erilaiset toteutustavat, kuten sivukivikasojen lopullinen korkeus, vaikuttavat suuresti tarvittavaan maapinta-alaan ja siksi edellä esitetty hehtaarimääräinen maankäyttöarvio voi muuttua. Louhoksen sijainti määräytyy malmion sijainnin perusteella, mutta muiden toiminnallisten yksiköiden sijoittelussa sekä ympäristökysymykset että taloudelliset näkökohdat ovat määrääviä tekijöitä. Molempien näkökohtien osalta mahdollisimman tiivis sijoittelu vähentää sekä ympäristölle aiheutettavia häiriöitä että kuljetusmatkoja. Sijoituksessa joudutaan ottamaan huomioon tuotantomenetelmien vaatimukset, topografian ja maaperän asettamat rajoitukset, alueiden kuivana pito, sekä vaikutukset ympäristöön. 7 Ympäristövaikutusten arviointi Hoskon kaivoksen vuosittaiseksi louhinnaksi on arvioitu tonnia malmia. Malmin lisäksi on arvioitu louhittavan noin tonnia sivukiveä vuodessa. Näin ollen irrotettavan aineksen kokonaismäärä on noin tonnia vuodessa. Hoskon vuosittainen louhinta ei näin ollen ylitä YVA-laissa määritellyn tonnin rajaa. 8 Alueen erityispiirteet Hoskon kaivospiirialueen läheisyydessä ei sijaitse Ympäristöhallinnon Hertta-tietokannan mukaan pohjavesialueita tai luonnonsuojelualueita.

Tuotannon aikana tie tullaan sulkemaan aina räjäytystöiden ajaksi turvallisuussyistä.

5 Endomines Oy 5 Hoskon kaivospiirihakemus Kaivospiirialuetta lähimpänä sijaitseva Natura alue on Koitajoen Natura-alue (aluetyyppi: SPA/SCI, tunnus: FI ). Koitajoen Natura-alue sijaitsee kaivospiirialueelta noin 7,7 km kaakkoon. Kuva 2 Hoskon kaivospiirin lähialueen Natura-alueet. (Kartta: SYKE, Herttatietokanta) 9 Infrastruktuuri Kaivoshanke sijoittuu Itä-Suomen läänin Ilomantsin kuntaan, noin 10 km Naarvan kylästä koilliseen. Hankealue sijoittuu lähimmillään noin 6 km:n etäisyydelle Venäjän rajasta. Ilomantsin kunnan asukasluku on noin Elinkeinorakenne: alkutuotanto 12,2 %, jalostus 20,1 %, palvelut 64,5%, muut 3,2%. Suurimpia työllistäjiä Ilomantsin kunta, Rajavartiolaitos, Kesla Oyj. Työttömyysprosentti on noin 16 % ( ). Seudulla on hyvät kunnalliset palvelut ja kaivosalueen välittömässä läheisyydessä kulkee maantie, nro 522. Lähin lentokenttä, rautatieasema ja sisäsatama sijaitsevat Joensuussa 72 km:n päässä kaivosalueelta. Lähin rakennus sijaitsee noin 1 km:n päässä toiminta-alueelta. Kaivospiirialueen maasto tarjoaa runsaasti vaihtoehtoja sivukiven ym. materiaalin sijoittamiselle maastoon. Noin 80-90% alueen metsästä on havu- ja lehtisekametsää. Alueen läheisyydessä ei ole suojelualueita (Kuva 3).

(Kartta: SYKE, Herttatietokanta) 9 Infrastruktuuri Kaivoshanke sijoittuu Itä-Suomen läänin Ilomantsin kuntaan, noin 10 km Naarvan kylästä koilliseen.

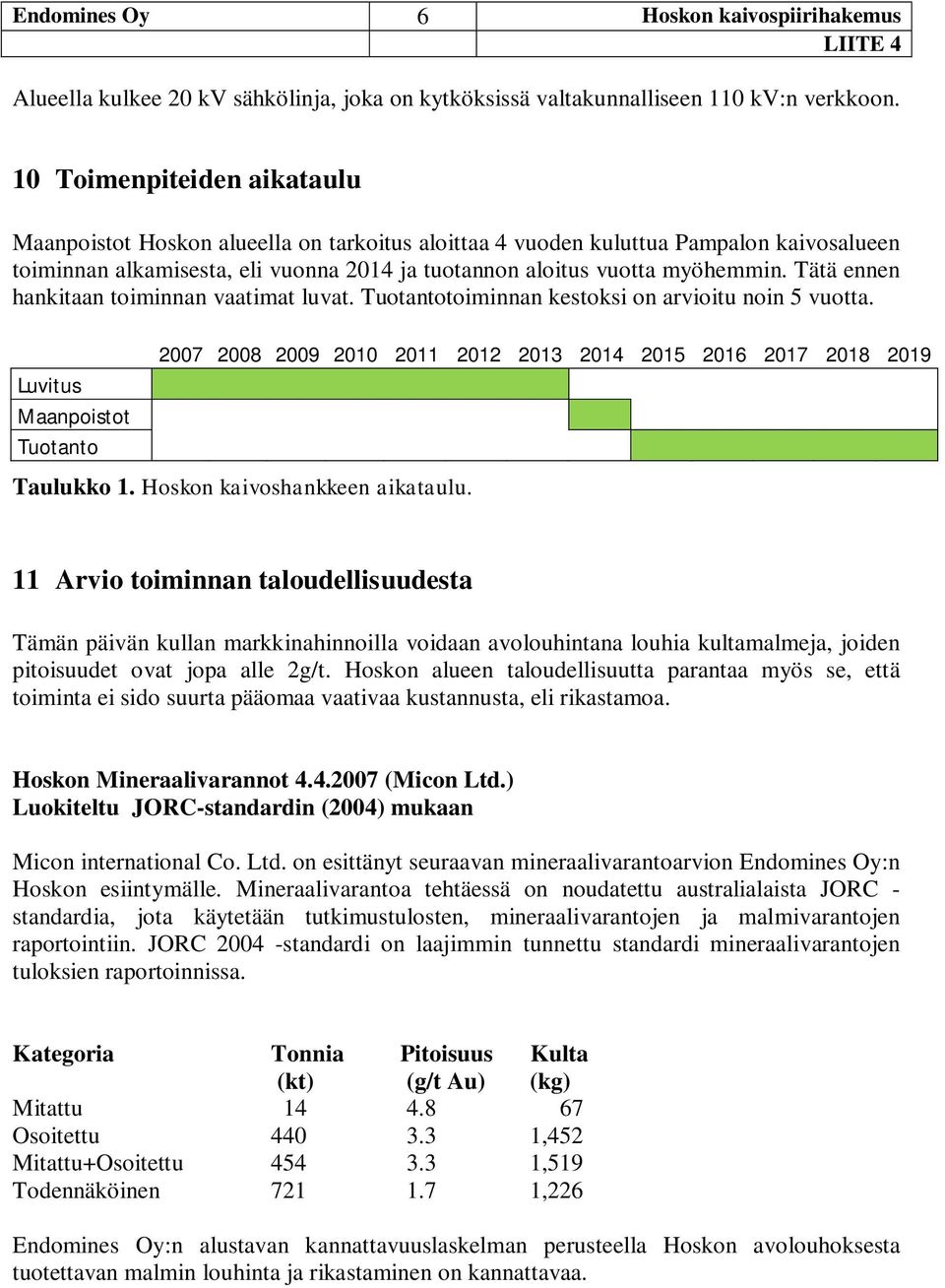

6 Endomines Oy 6 Hoskon kaivospiirihakemus Alueella kulkee 20 kv sähkölinja, joka on kytköksissä valtakunnalliseen 110 kv:n verkkoon. 10 Toimenpiteiden aikataulu Maanpoistot Hoskon alueella on tarkoitus aloittaa 4 vuoden kuluttua Pampalon kaivosalueen toiminnan alkamisesta, eli vuonna 2014 ja tuotannon aloitus vuotta myöhemmin. Tätä ennen hankitaan toiminnan vaatimat luvat. Tuotantotoiminnan kestoksi on arvioitu noin 5 vuotta. Luvitus Maanpoistot Tuotanto Taulukko 1. Hoskon kaivoshankkeen aikataulu. 11 Arvio toiminnan taloudellisuudesta Tämän päivän kullan markkinahinnoilla voidaan avolouhintana louhia kultamalmeja, joiden pitoisuudet ovat jopa alle 2g/t. Hoskon alueen taloudellisuutta parantaa myös se, että toiminta ei sido suurta pääomaa vaativaa kustannusta, eli rikastamoa. Hoskon Mineraalivarannot (Micon Ltd.) Luokiteltu JORC-standardin (2004) mukaan Micon international Co. Ltd. on esittänyt seuraavan mineraalivarantoarvion Endomines Oy:n Hoskon esiintymälle. Mineraalivarantoa tehtäessä on noudatettu australialaista JORC - standardia, jota käytetään tutkimustulosten, mineraalivarantojen ja malmivarantojen raportointiin. JORC standardi on laajimmin tunnettu standardi mineraalivarantojen tuloksien raportoinnissa. Kategoria Tonnia Pitoisuus Kulta (kt) (g/t Au) (kg) Mitattu Osoitettu ,452 Mitattu+Osoitettu ,519 Todennäköinen ,226 Endomines Oy:n alustavan kannattavuuslaskelman perusteella Hoskon avolouhoksesta tuotettavan malmin louhinta ja rikastaminen on kannattavaa.

Tätä ennen hankitaan toiminnan vaatimat luvat. Tuotantotoiminnan kestoksi on arvioitu noin 5 vuotta.
