1 SILVER RESOURCES OY HOPEAA KAINUUN KORVESTA VMY:n syysekskursio Sotkamoon / JJ

2 Perustettu v. 2006, kotipaikka Sotkamo Suomalainen kaivos- ja malminetsintäyhtiö Yhtiön tavoitteena on avata Sotkamon Taivaljärvelle Suomen ensimmäinen hopeakaivos Taivaljärven hopeakaivoshanketta on aikaisemmin kehittänyt Kajaani Oy (UPM-Kymmene Oyj) ja Outokumpu Oyj Kokonaisinvestoinnit aiemmissa kehittämishankkeissa n milj. euroa

3 Sijainti Etäisyyttä Helsinkiin n. 480 km Etäisyyttä Kajaaniin n. 80km Sotkamon keskustaan n. 40km Ouluun n. 240km Karttalehti E N '18.35"N 29 2'54.96"E

4 Taivaljärven sijainti Kuhmo Sotkamo Kaivosalue

5 Taustaa Malmi löytyi v Oulun Yliopiston tutkijoiden toimesta Kajaani Oy valtasi alueen v ja aloitti malmitutkimukset alueella Outokumpu Oy tuli mukaan kehittämään kaivosta v Ensimmäinen yhteinen toimenpide oli tutkimus-/tuotantotunnelin louhinta Tunnelia louhittiin v välisenä aikana n. 2,6km, n. 350m syvyyteen, sekä n. 350m tuuletusnousua Kairausta esiintymään on tehty yhteensä maanpinnalta n m (152 reikää) ja maanalta n m (156 reikää) :llä on alueella 6 valtausta, joiden pinta-ala on yhteensä 530 ha jatkaa hanketta päämääränä kaivoksen avaaminen

6 Alueellinen geologia Tipasjärven vihreäkivivyöhyke Osa Kuhmon vihreäkivivyöhykettä 25 km pitkä ja muutamia km leveä Iältään arkeeinen Happamia ja emäksisiä vulkaniiteja Arkeeisten granitoidien ympäröimä

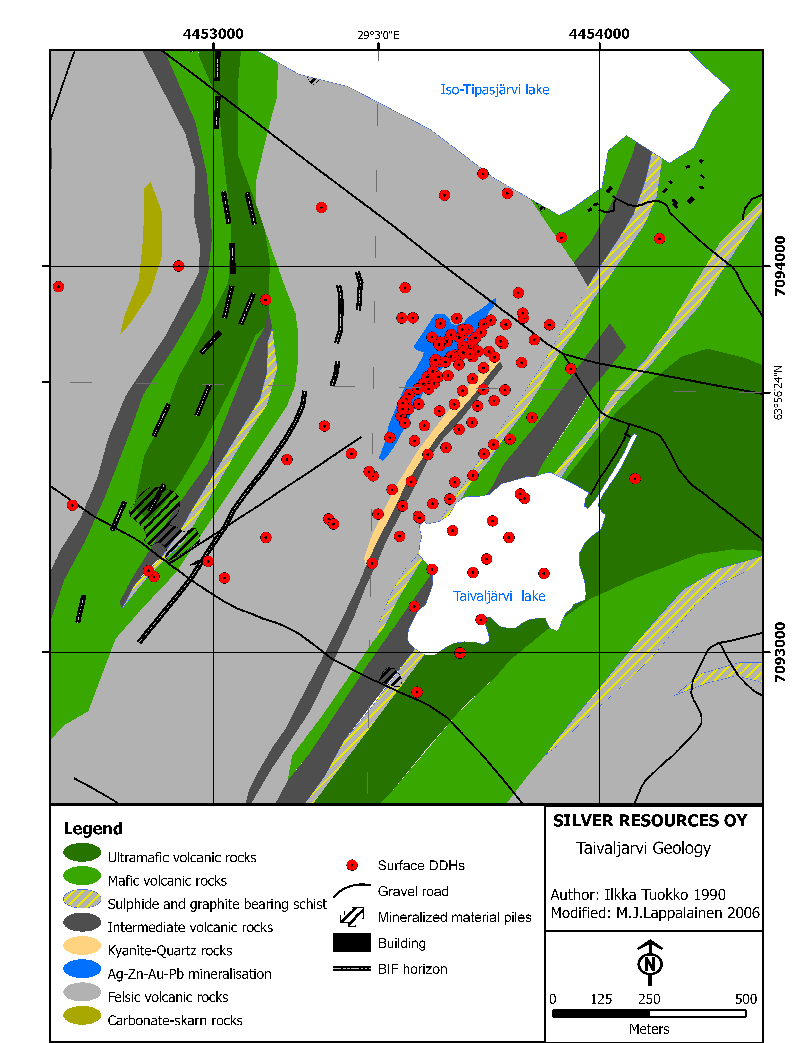

7 Paikallinen geologia Malmi sijitsee happamassa vulkaniitissa, jota ympäröi emäksiset vulkaniitit Malmin isäntäkivenä on raitainen kvartsi-serisiitti-biotiitti-liuske, jossa on runsaasti kvartsikarbonaatti-juonia Malmivyöhykkeellä on leveyttä n m ja pituutta n. 550m Malmi ulottuu vähintään 550m syvyyteen Malmilaatan kaade n. 65 astetta kaakkoon

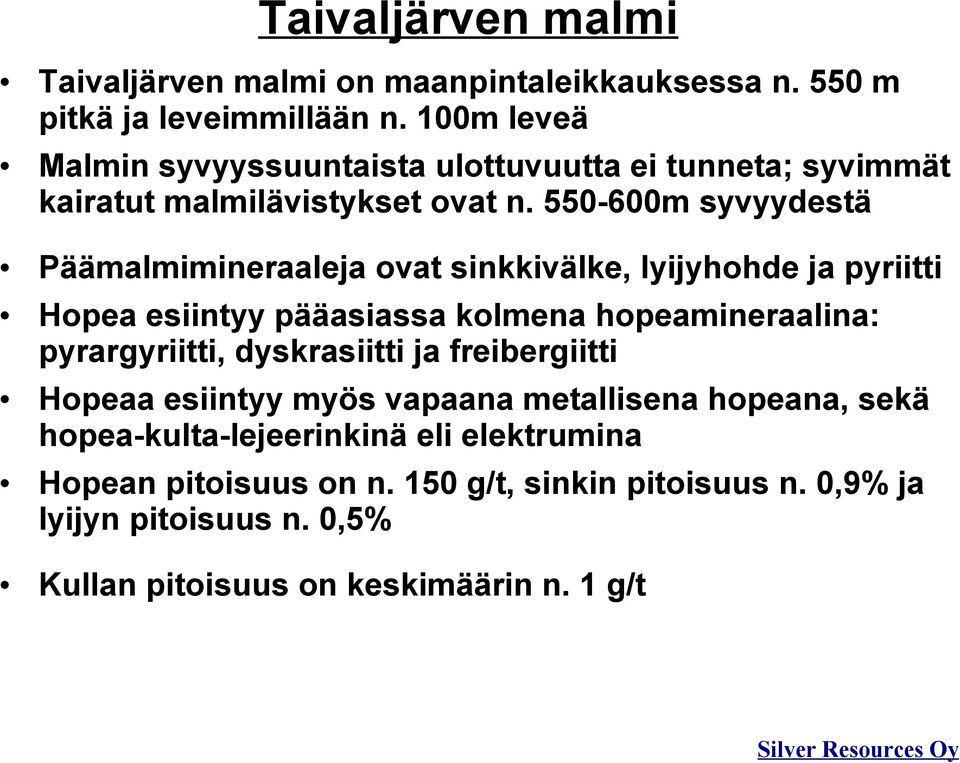

8 Taivaljärven malmi Taivaljärven malmi on maanpintaleikkauksessa n. 550 m pitkä ja leveimmillään n. 100m leveä Malmin syvyyssuuntaista ulottuvuutta ei tunneta; syvimmät kairatut malmilävistykset ovat n m syvyydestä Päämalmimineraaleja ovat sinkkivälke, lyijyhohde ja pyriitti Hopea esiintyy pääasiassa kolmena hopeamineraalina: pyrargyriitti, dyskrasiitti ja freibergiitti Hopeaa esiintyy myös vapaana metallisena hopeana, sekä hopea-kulta-lejeerinkinä eli elektrumina Hopean pitoisuus on n. 150 g/t, sinkin pitoisuus n. 0,9% ja lyijyn pitoisuus n. 0,5% Kullan pitoisuus on keskimäärin n. 1 g/t

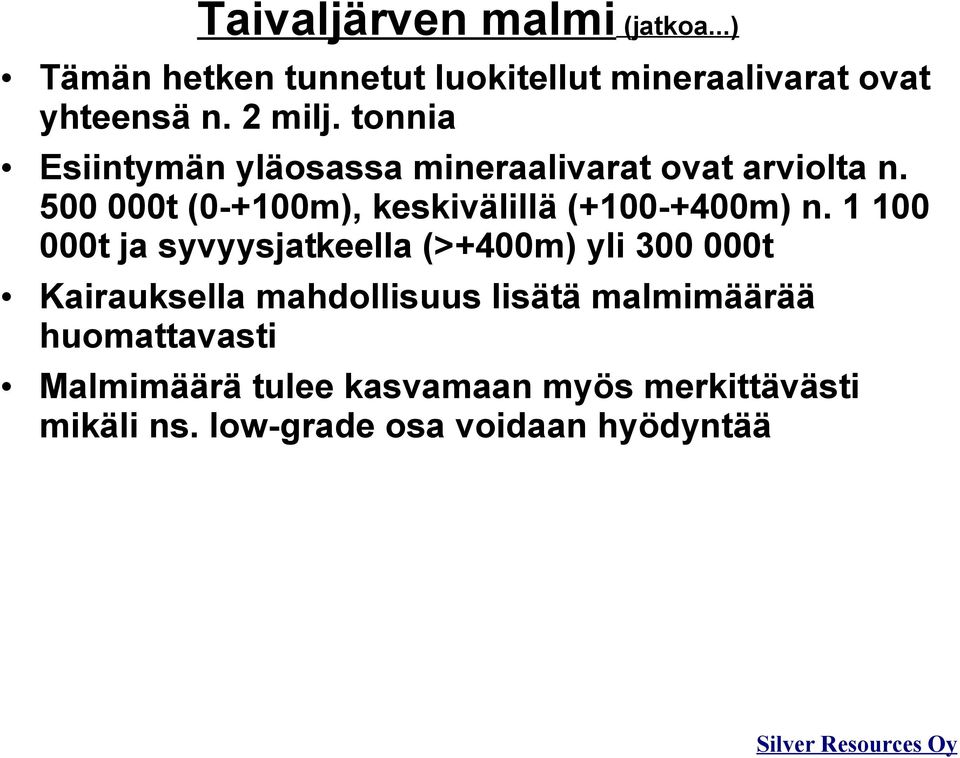

9 Taivaljärven malmi (jatkoa...) Tämän hetken tunnetut luokitellut mineraalivarat ovat yhteensä n. 2 milj. tonnia Esiintymän yläosassa mineraalivarat ovat arviolta n t (0-+100m), keskivälillä ( m) n t ja syvyysjatkeella (>+400m) yli t Kairauksella mahdollisuus lisätä malmimäärää huomattavasti Malmimäärä tulee kasvamaan myös merkittävästi mikäli ns. low-grade osa voidaan hyödyntää

10 Hopean jakautuminen mineralisaatiossa g/t

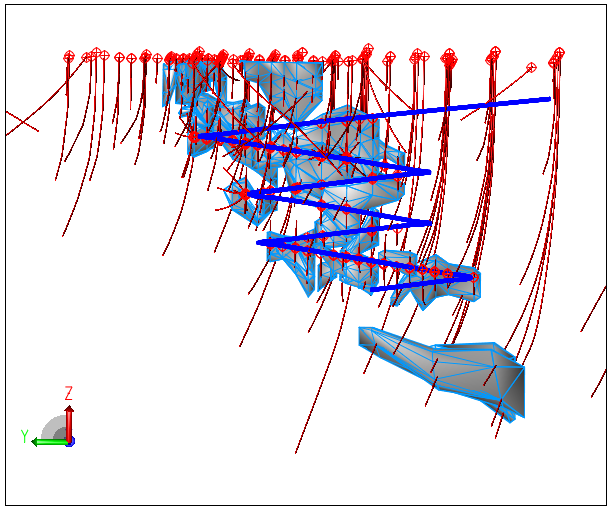

11 Mineralisaation 3D-malli, kaivostunneli ja kairaukset Syvyys / m

12 Pitoisuus/tonnijakauma Taivaljarvi deposit; Grade Tonnage Curve; Mineral Resources T o ns

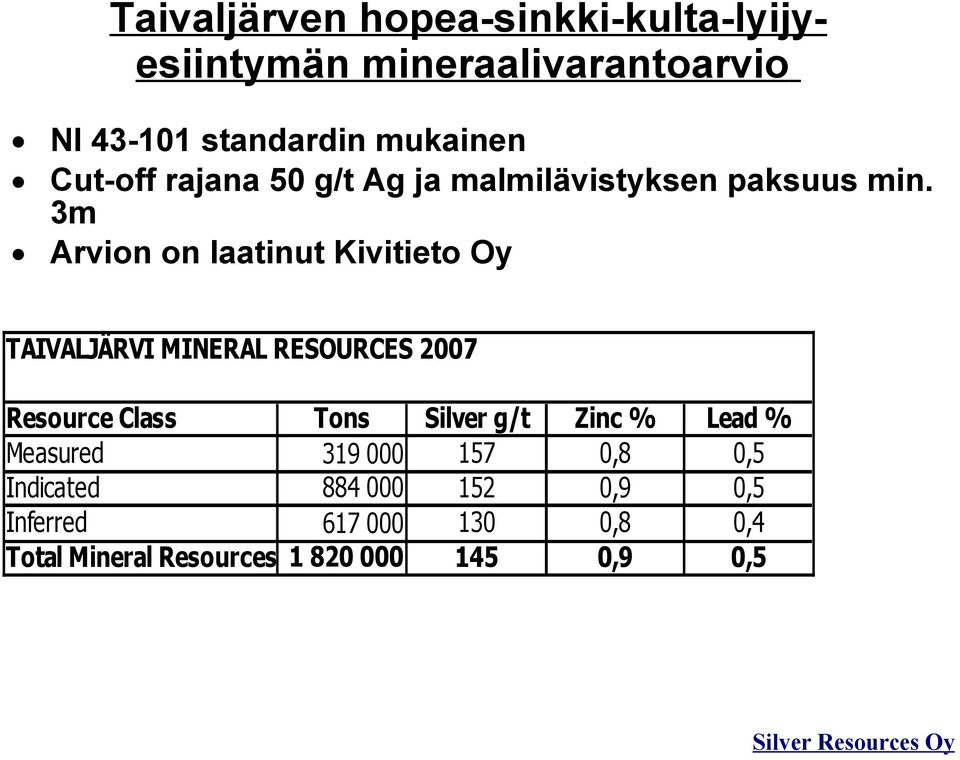

13 Taivaljärven hopea-sinkki-kulta-lyijyesiintymän mineraalivarantoarvio NI standardin mukainen Cut-off rajana 50 g/t Ag ja malmilävistyksen paksuus min. 3m Arvion on laatinut Kivitieto Oy TAIVALJÄRVI MINERAL RESOURCES 2007 Resource Class Tons Silver g/t Measured Indicated 152 Inferred Total Mineral Resources Zinc % 0,8 0,9 0,8 0,9 Lead % 0,5 0,5 0,4 0,5

14 Parhaita malmilävistyksiä Taivaljärvi Project Hole-id R-123 R-79 R-140 R-149 R-141 Best intersections along drillhole Domain: Surface From To intersection (m) Ag g/t Zn % Pb% Au g/t NOTE Includes 1.72m@1250ppm Ag m@1630 ppm Ag includes 3.73m@480ppm Ag Includes 2.27m@660 ppm Ag Includes 2.28m@1020ppm Ag Includes 1.64m@278ppm Ag intersection (m) Ag g/t Zn % Pb% Au g/t NOTE Includes 2m@4700ppm Ag includes 1.34m@1990 ppm Ag, 7.68 ppm Au m@1630 ppm Ag,6.47 Au includes 2.23m@7g/t Au includes 1.4m@654 ppm Ag+ 2.2 ppm Au Domain: Deep extensions Hole-id From To intersection (m) Ag g/t Zn % R R Pb% Au g/t NOTE 1.7 includes 1.85m@840ppm Ag+3.5%Zn ; 2.3m@2.7 ppm Au 0.2 Domain: Underground Hole-id From To R-U R-U R-U R-U Note: intersections are calculated along drillhole and do not represent true width. REIKÄ Alku R-U287 84,1 R ,6 Loppu 92,2 611,8 Metriä Ag g/t Zn % Pb % Au g/t 8, ,8 0,5 1,0 Sisältää 2m@4700ppm Ag 4, ,9 0,6 1,7 Sisältää 1.85m@840ppm Ag+3.5%Zn ; 2,7ppm Au

15 Suunniteltu tuotanto Malmimääräksi lisäkairausten jälkeen arvioidaan n. 3-4 milj. t Vuosilouhinnaksi on suunniteltu n t Malmia louhitaan sekä avolouhoksesta, että maanalaisesta kaivoksesta Rikastusmenetelmänä kaksivaiheinen vaahdotus Kaksi tuotetta: Ag-Pb- ja Zn-rikaste Arviolta 3 000t hopea-lyijy- ja 6 000t sinkkirikastetta vuodessa Kaivoksen toiminta-aika 7-10 v. Tuloja 4:stä metallista: Ag, Zn, Au ja Pb Hopean osuus liikevaihdosta n. 60% Hopeaa tuotetaan vuodessa n. 2 milj. unssia (n. 60t) Kaivos työllistää suoraan n henkilöä Kokonaisinvestointi milj. euroa

16 Kaivostunneli Avolouhos Kaivostunnelin ja malmionmaanpintaleikkaus Kaivostunnelin ja malmion vertikaalileikkaus

17 Rikastusprosessi

18 Kaivosalueen toiminnot (alustava näkemys) Valtausalueen raja Tuuletusnousu Kaivostunnelin suuaukko

19 Kehittämistyön tuloksia Luonnon perustilaselvitys yhteistyössä Pöyry Environment Oy:n kanssa Liiketoimintasuunnitelma yhteistyössä Kainuun TEKeskuksen kanssa Uusi NI standardin mukainen mineraalivarantoarvio valmistunut toukokuussa 2007 Aloitettu malmin bioliuotuskokeet yhteistyössä Oulun Yliopiston Biotekniikan laboratorion kanssa Aloitettu rikastusprosessin päivitys yhteistyössä GTK:n kanssa Aloitettu tutkimus suihkujauhatuksen soveltuvuudesta Taivaljärven malmin rikastukseen (TTY) Saatu 6 valtausta (530 ha) toukokuussa 2007 Tehty alustava cash-flow-analyysi ja NPV-laskelma Valmistellaan syksyn-talven 2007 töitä kaivosalueella

20 Suunnitellut työt vuosille Kaivoksen sähköistys talvella Kaivostunnelin tyhjennys, kunnostus, tuuletus ja lämmitys Lisäkairaukset kaivostunnelissa reikää Yhteensä n m Tutkitaan erityisesti malmiossa olevia aukkoja ja epäjatkuvuuksia, sekä malmin syvyysjatketta Malmin määrän lisääminen ja laadun parantaminen Kullan määrän varmistaminen Uusi kaivosmittaus Mahdollisesti tutkimusperän ajo jalkapuolelta kattopuolelle Jatketaan luontoselvityksiä tavoitteena ympäristölupaprosessin aloittaminen talvella Kaivospiirin haku talvella Lisävaltausten haku ja malminetsintä lähialueilla

21 AIKATAULU PÄÄVAIHEET Valtausten haku Ympäristötutkimukset Kaivostekninen suunnittelu Ympäristölupaprosessi Valmistelevat työt ja lisätutkimukset kaivosalueella Kaivospiirin haku Tuotannon aloittamispäätös Kaivoksen rakentaminen Tuotannon aloitus Taivaljärven hopeakaivoshanke

22 Hopean kulutus ja tuotanto maailmassa v.2005 Hopean kokonaiskulutus v n. 912 Moz Kaivostoiminnasta 642 Moz, loput kierrätyksestä ja valtiollisten pankkien myynnistä Suurimmat tuottajat (v / USGS tilasto) Peru 3 060t Kiina 2 800t Meksiko 2 700t Australia n t Kanada n t Puola ja USA n t Hopeaa saadaan eniten sulfidisten malmien rikastuksen sivutuotteena tuotanto n. 2 Moz/vuosi (n. 60t) Taivaljärven hopeavarat nyt n. 10 Moz Hopeavarat Taivaljärvellä mahdollisesti jopa Moz

23 Hopean käyttö v Rahametallina (5%) Korut ja hopeaesineet (29%) Teollisuus (47%) Valokuvaus (19%)

24 Hopean hinnan kehitys Kesäkuu 2007 hinta n ,50 USD/unssi Kevät 1991 Päätös Taivaljärven kaivoshankkeen jäädyttämisestä. Hopean hinta n. 4 USD/unssi Syksy 2005 Päätös Taivaljärven kaivoshankkeen uudelleenkäynnistyksestä Hopean hinta n. 7 USD / unssi

25 Sinkin, lyijyn ja kullan hinnan kehitys Sinkin hintakehitys V n. 800 USD/tonni - V n USD/tonni Lyijyn hintakehitys V n. 490 USD/tonni - V n USD/tonni Kullan hintakehitys V n. 330 USD/unssi - V n. 650 USD/unssi

26 Kuvia kaivosalueelta Kaivostunnelin suuaukko Maan alta louhittua malmia

27 Kuvia kaivosalueelta Kaivoksen tuuletusnousun pää Taivaljärven paljastunutta rantaa ja yksi kairausreikä

28 SILVER RESOURCES OY TAIVALJÄRVEN HOPEAKAIVOS Yhteystiedot: Osoite. : Kiilakiventie 1, , OULU Puh..: GSM : jjylanki@baanamail.fi / JJ
