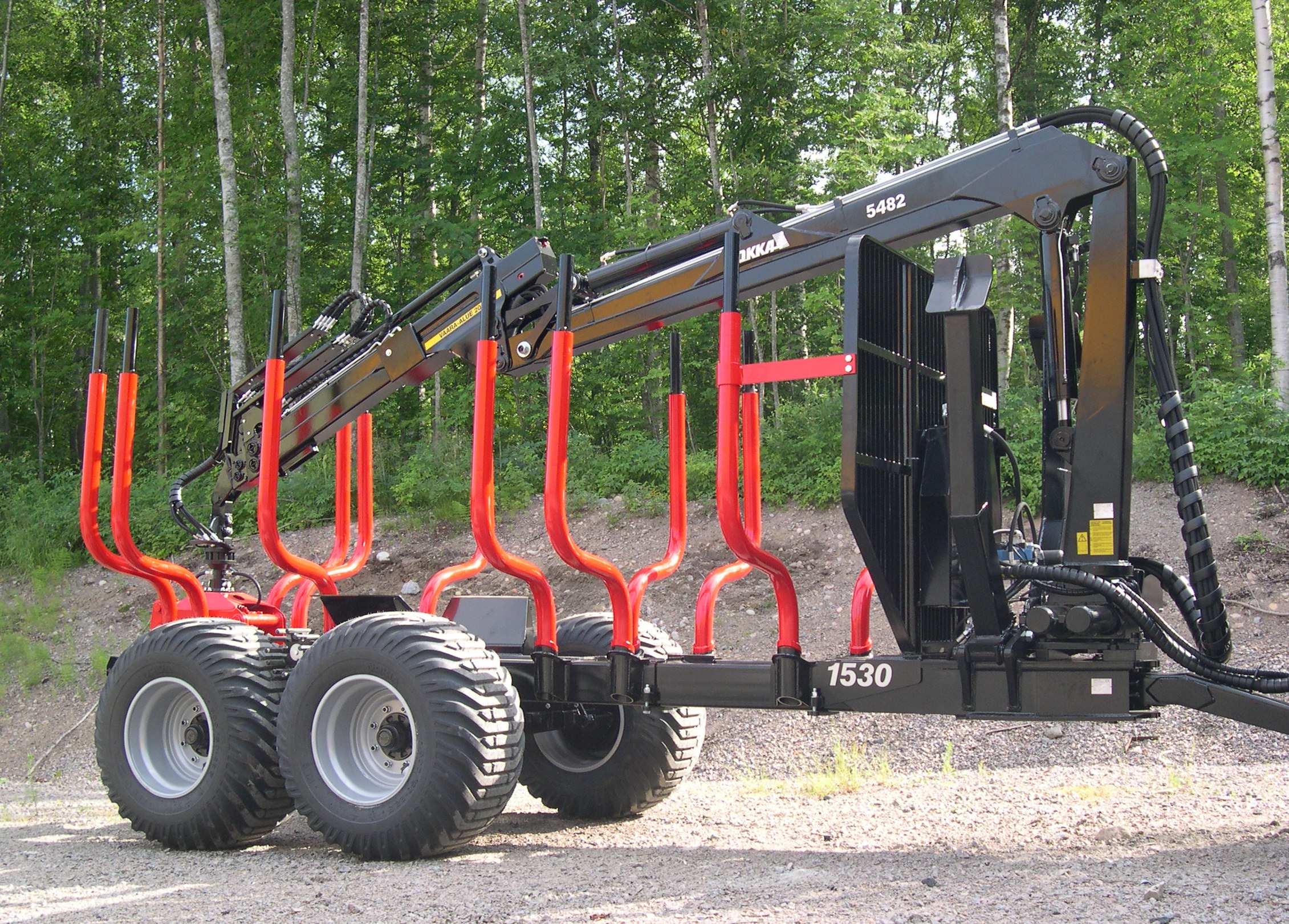

1002/HD, 1102/HD, 1124/HD 1230/HD, 1330/HD,1530/HD METSÄVAUNU
|
|
- Aune Oksanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

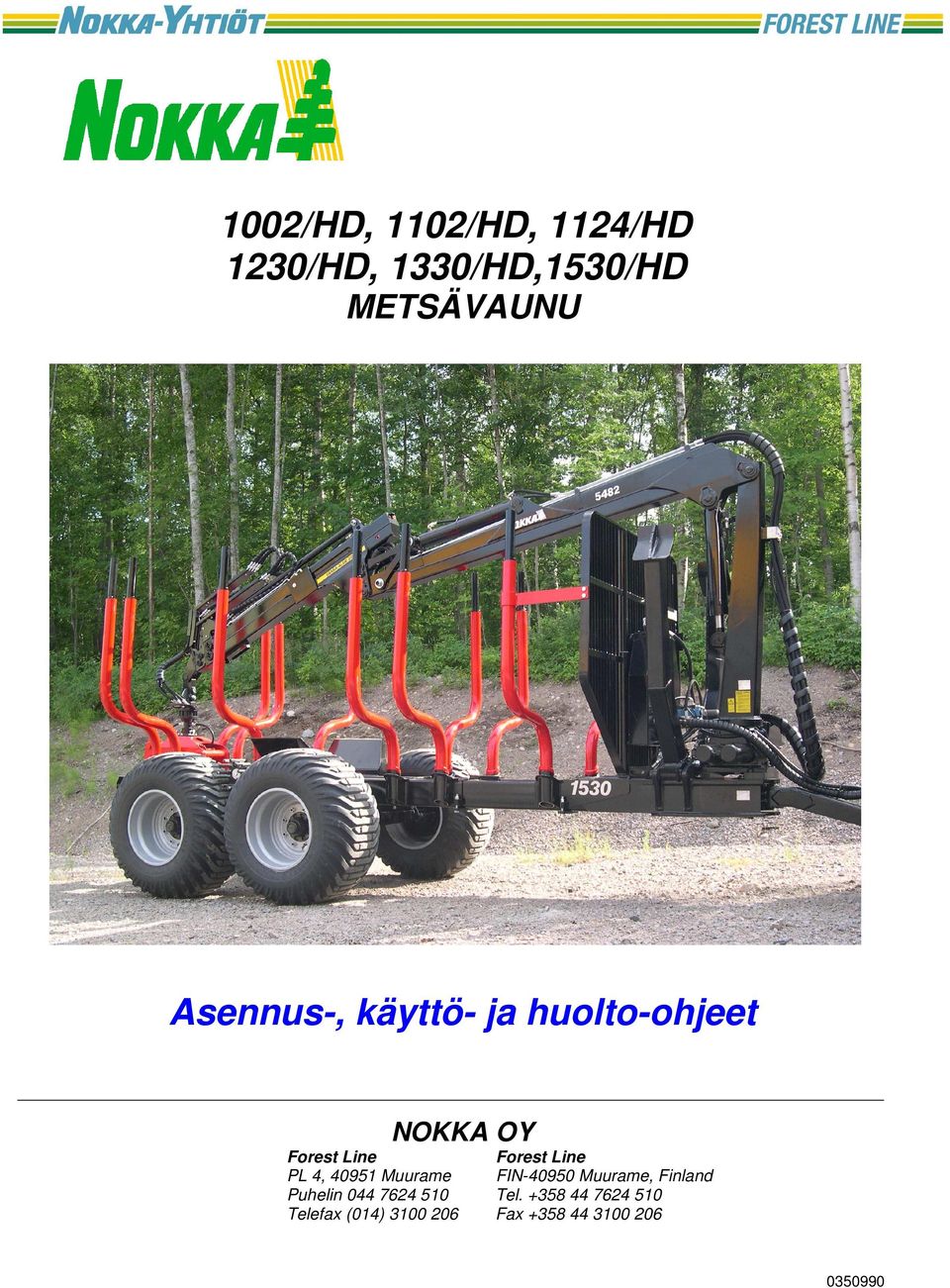

1 1002/HD, 1102/HD, 1124/HD 1230/HD, 1330/HD,1530/HD METSÄVAUNU Asennus-, käyttö- ja huolto-ohjeet NOKKA OY Forest Line Forest Line PL 4, Muurame FIN Muurame, Finland Puhelin Tel Telefax (014) Fax

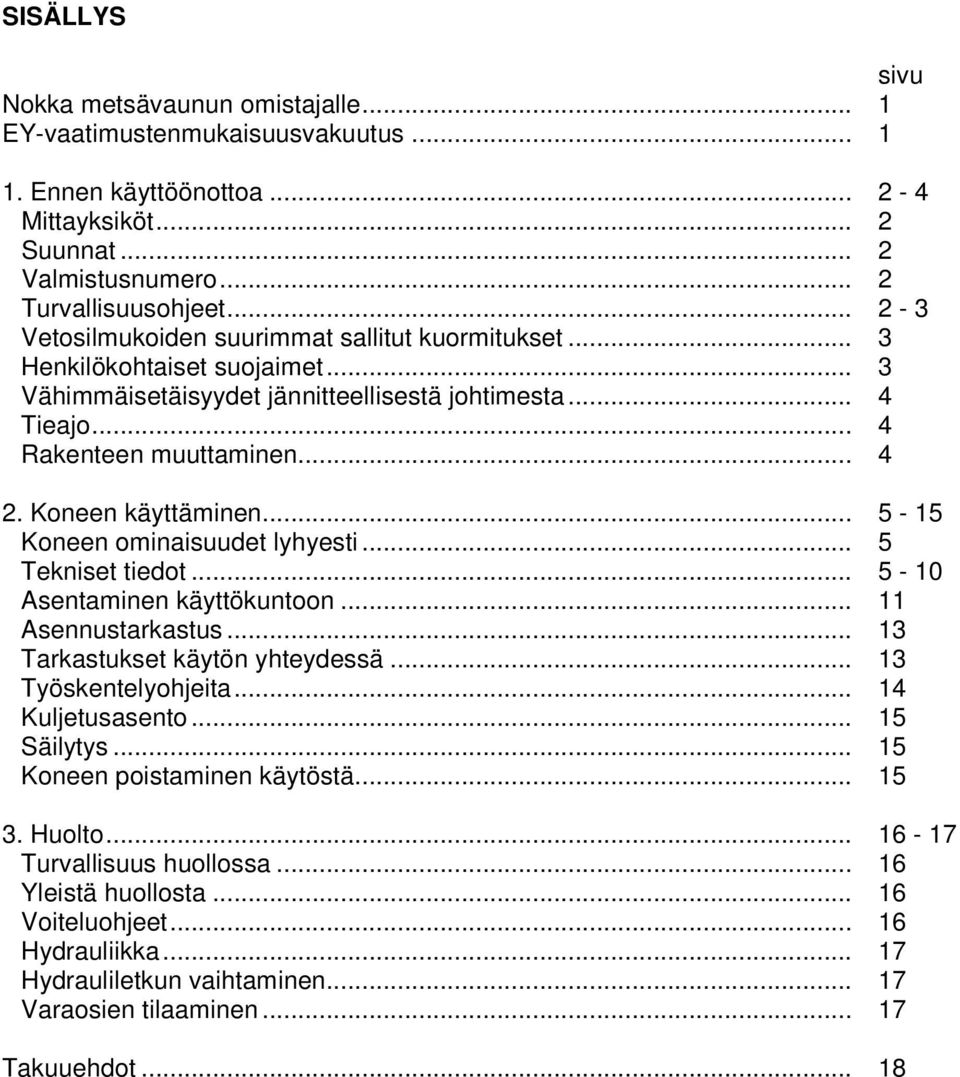

2 SISÄLLYS sivu Nokka metsävaunun omistajalle... 1 EY-vaatimustenmukaisuusvakuutus Ennen käyttöönottoa Mittayksiköt... 2 Suunnat... 2 Valmistusnumero... 2 Turvallisuusohjeet Vetosilmukoiden suurimmat sallitut kuormitukset... 3 Henkilökohtaiset suojaimet... 3 Vähimmäisetäisyydet jännitteellisestä johtimesta... 4 Tieajo... 4 Rakenteen muuttaminen Koneen käyttäminen Koneen ominaisuudet lyhyesti... 5 Tekniset tiedot Asentaminen käyttökuntoon Asennustarkastus Tarkastukset käytön yhteydessä Työskentelyohjeita Kuljetusasento Säilytys Koneen poistaminen käytöstä Huolto Turvallisuus huollossa Yleistä huollosta Voiteluohjeet Hydrauliikka Hydrauliletkun vaihtaminen Varaosien tilaaminen Takuuehdot... 18

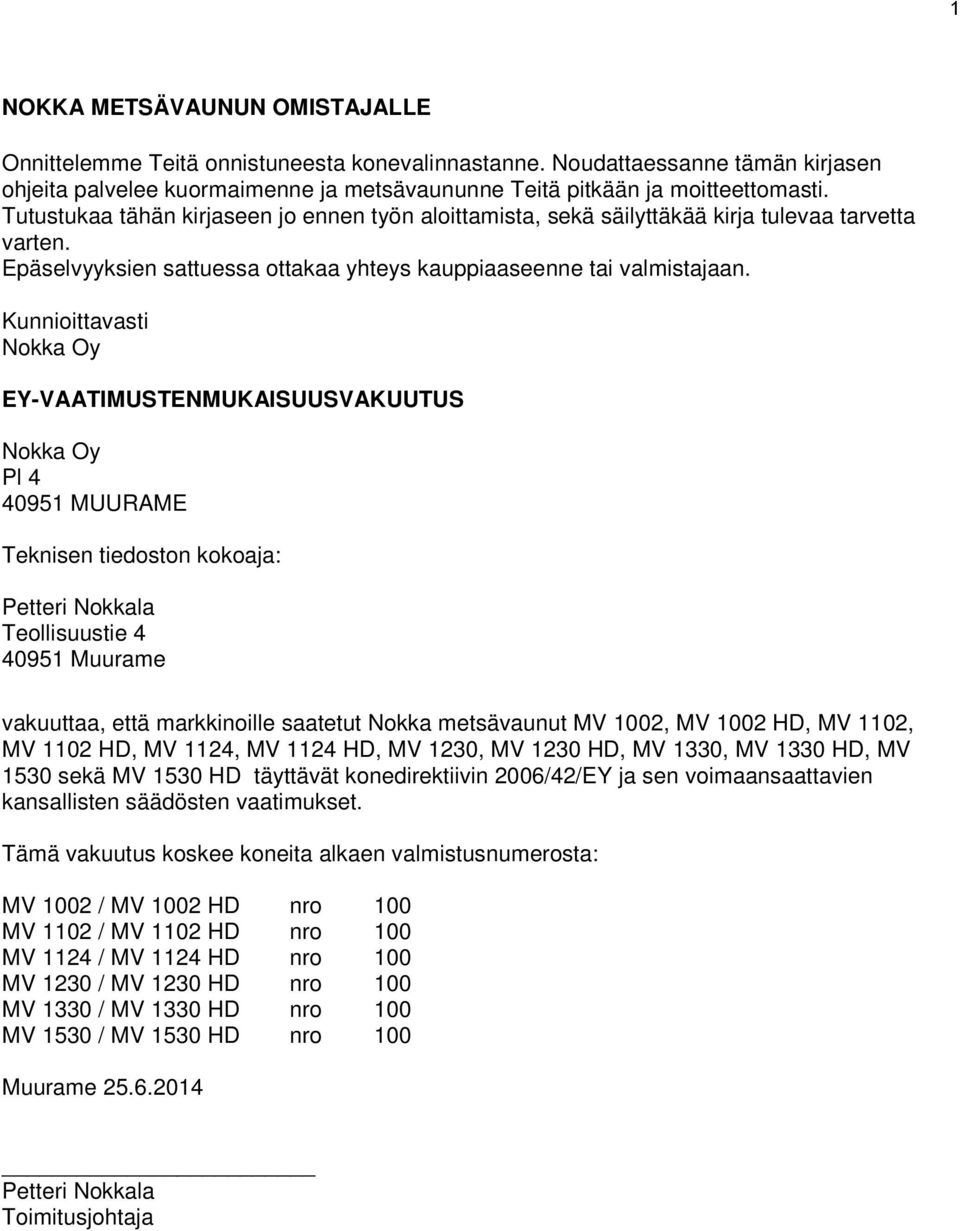

3 1 NOKKA METSÄVAUNUN OMISTAJALLE Onnittelemme Teitä onnistuneesta konevalinnastanne. Noudattaessanne tämän kirjasen ohjeita palvelee kuormaimenne ja metsävaununne Teitä pitkään ja moitteettomasti. Tutustukaa tähän kirjaseen jo ennen työn aloittamista, sekä säilyttäkää kirja tulevaa tarvetta varten. Epäselvyyksien sattuessa ottakaa yhteys kauppiaaseenne tai valmistajaan. Kunnioittavasti Nokka Oy EY-VAATIMUSTENMUKAISUUSVAKUUTUS Nokka Oy Pl MUURAME Teknisen tiedoston kokoaja: Petteri Nokkala Teollisuustie Muurame vakuuttaa, että markkinoille saatetut Nokka metsävaunut MV 1002, MV 1002 HD, MV 1102, MV 1102 HD, MV 1124, MV 1124 HD, MV 1230, MV 1230 HD, MV 1330, MV 1330 HD, MV 1530 sekä MV 1530 HD täyttävät konedirektiivin 2006/42/EY ja sen voimaansaattavien kansallisten säädösten vaatimukset. Tämä vakuutus koskee koneita alkaen valmistusnumerosta: MV 1002 / MV 1002 HD nro 100 MV 1102 / MV 1102 HD nro 100 MV 1124 / MV 1124 HD nro 100 MV 1230 / MV 1230 HD nro 100 MV 1330 / MV 1330 HD nro 100 MV 1530 / MV 1530 HD nro 100 Muurame Petteri Nokkala Toimitusjohtaja
4 2 1. ENNEN KÄYTTÖÖNOTTOA MITTAYKSIKÖT Asennus- ja käyttöohjeessa käytetään kansainvälisen SI-mittajärjestelmän mukaisia yksiköitä. SUUNNAT Asennus- ja käyttöohjeessa tarkoitetaan koneen oikeata ja vasenta sivua sekä etu- että takapäätä ajosuunnan mukaan. VALMISTUSNUMERO Valmistaudu ilmoittamaan kaikissa tiedusteluissasi ja tilauksissasi koneesi malli ja valmistusnumero. Metsävaunussa valmistusnumero on merkitty rungossa sijaitsevaan konekilpeen. TURVALLISUUSOHJEET HUOM! Kirjassa olevat turvallisuusohjeet on merkitty tällä merkillä. Lue nämä ohjeet erityisen tarkasti. 1. Tutustu käyttöohjeeseen ja lue huolellisesti turvallisuusohjeet sekä kaikki koneen ohjekilvet. Ennen kuin luovutat koneen toisen käytettäväksi huolehdi, että käyttäjä tutustuu käyttö- ja turvallisuusohjeisiin. 2. Käyttäjän tulee olla 18-vuotias, kunnoltaan terve henkilö. 3. Koneen käyttäjä ei saa olla päihdyttävien, huumaavien tai lääkeaineiden vaikutuksen alaisena. 4. Poista kaikki irralliset koneeseen kuulumattomat osat. 5. Asenna suojat paikoilleen ja huolehdi että ne ovat paikoillaan aina konetta käytettäessä. 6. Tutustu kaikkiin hallintalaitteisiin. 7. Säilytyken ajaksi aseta ja tue metsäperävaunu sellaiseen paikkaan, että se ei pääse liikkumaan. Jos metsävaunu on kytkettynä traktoriin pidä käsijarru päällä. 8. Laske tukijalat aina alas metsävaunun-kuormainyhdistelmän säilytyksen ja huollon ajaksi, kaatumisvaara! 9. Älä muuta koneen rakennetta siten, että koneen turvallisuus vaarantuu. 10. Älä käytä konetta käyttötarkoituksiin joihin se ei ole suunniteltu. 11. Vaara-alue on 20 m. Huomioi vaara-alue myös käyttäessäsi lisävarusteita, huolehdi että ketään ei ole vaara-alueella, tarkkaile erityisesti lapsia. 12. Älä käytä löysiä tai repeytyneitä vaatteita. 13. Tarkista ensimmäisen käyttötunnin jälkeen kaikkien muttereiden ja ruuvien kireys. Tarkista kireydet aika-ajoin myös myöhemmin. Tarkista myös pyörien laakereiden kireydet, sekä renkaiden ilmanpaineet. 14. Tarkkaile mahdollisia hydrauliikan vuotokohtia työskentelyn aikana, korjaa viat välittömästi. Älä päästä öljyä luontoon.

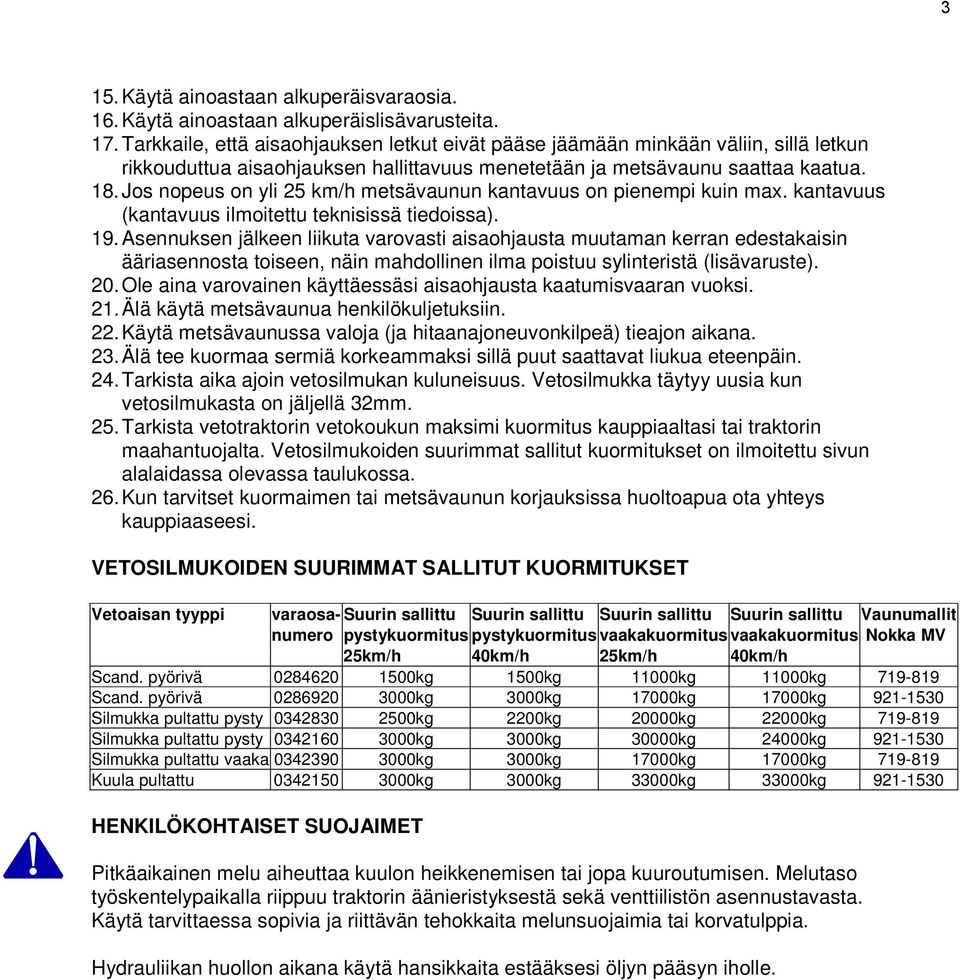

5 3 15. Käytä ainoastaan alkuperäisvaraosia. 16. Käytä ainoastaan alkuperäislisävarusteita. 17. Tarkkaile, että aisaohjauksen letkut eivät pääse jäämään minkään väliin, sillä letkun rikkouduttua aisaohjauksen hallittavuus menetetään ja metsävaunu saattaa kaatua. 18. Jos nopeus on yli 25 km/h metsävaunun kantavuus on pienempi kuin max. kantavuus (kantavuus ilmoitettu teknisissä tiedoissa). 19. Asennuksen jälkeen liikuta varovasti aisaohjausta muutaman kerran edestakaisin ääriasennosta toiseen, näin mahdollinen ilma poistuu sylinteristä (lisävaruste). 20. Ole aina varovainen käyttäessäsi aisaohjausta kaatumisvaaran vuoksi. 21. Älä käytä metsävaunua henkilökuljetuksiin. 22. Käytä metsävaunussa valoja (ja hitaanajoneuvonkilpeä) tieajon aikana. 23. Älä tee kuormaa sermiä korkeammaksi sillä puut saattavat liukua eteenpäin. 24. Tarkista aika ajoin vetosilmukan kuluneisuus. Vetosilmukka täytyy uusia kun vetosilmukasta on jäljellä 32mm. 25. Tarkista vetotraktorin vetokoukun maksimi kuormitus kauppiaaltasi tai traktorin maahantuojalta. Vetosilmukoiden suurimmat sallitut kuormitukset on ilmoitettu sivun alalaidassa olevassa taulukossa. 26. Kun tarvitset kuormaimen tai metsävaunun korjauksissa huoltoapua ota yhteys kauppiaaseesi. VETOSILMUKOIDEN SUURIMMAT SALLITUT KUORMITUKSET Vetoaisan tyyppi varaosa- Suurin sallittu Suurin sallittu Suurin sallittu Suurin sallittu Vaunumallit numero pystykuormitus pystykuormitus vaakakuormitus vaakakuormitus Nokka MV 25km/h 40km/h 25km/h 40km/h Scand. pyörivä kg 1500kg 11000kg 11000kg Scand. pyörivä kg 3000kg 17000kg 17000kg Silmukka pultattu pysty kg 2200kg 20000kg 22000kg Silmukka pultattu pysty kg 3000kg 30000kg 24000kg Silmukka pultattu vaaka kg 3000kg 17000kg 17000kg Kuula pultattu kg 3000kg 33000kg 33000kg HENKILÖKOHTAISET SUOJAIMET Pitkäaikainen melu aiheuttaa kuulon heikkenemisen tai jopa kuuroutumisen. Melutaso työskentelypaikalla riippuu traktorin äänieristyksestä sekä venttiilistön asennustavasta. Käytä tarvittaessa sopivia ja riittävän tehokkaita melunsuojaimia tai korvatulppia. Hydrauliikan huollon aikana käytä hansikkaita estääksesi öljyn pääsyn iholle.

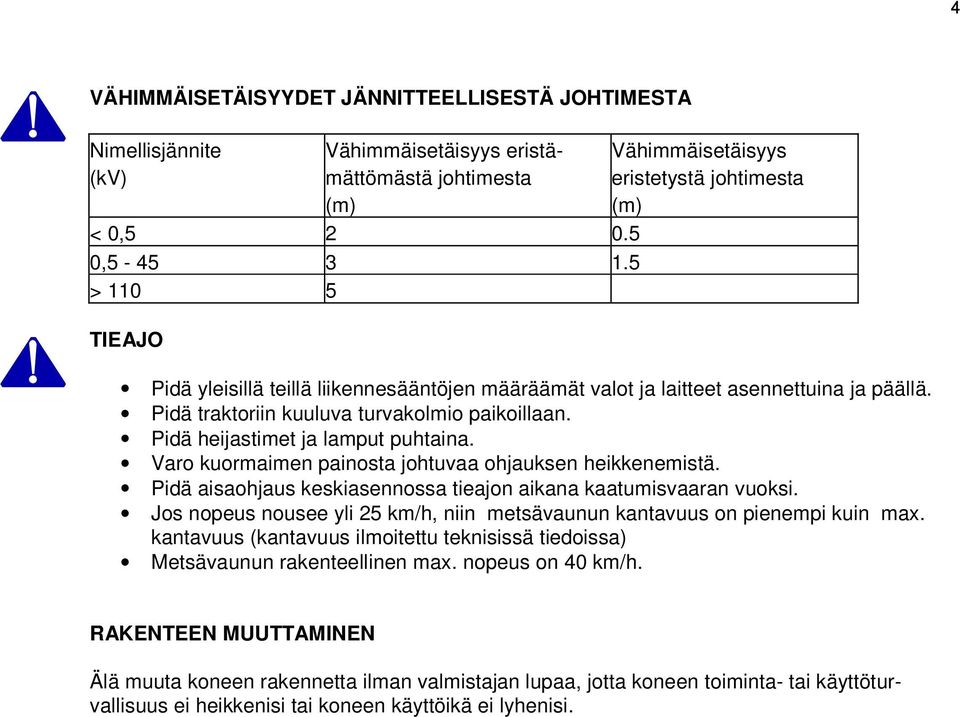

6 4 VÄHIMMÄISETÄISYYDET JÄNNITTEELLISESTÄ JOHTIMESTA Nimellisjännite (kv) Vähimmäisetäisyys eristämättömästä johtimesta (m) < 0, , > TIEAJO Vähimmäisetäisyys eristetystä johtimesta (m) Pidä yleisillä teillä liikennesääntöjen määräämät valot ja laitteet asennettuina ja päällä. Pidä traktoriin kuuluva turvakolmio paikoillaan. Pidä heijastimet ja lamput puhtaina. Varo kuormaimen painosta johtuvaa ohjauksen heikkenemistä. Pidä aisaohjaus keskiasennossa tieajon aikana kaatumisvaaran vuoksi. Jos nopeus nousee yli 25 km/h, niin metsävaunun kantavuus on pienempi kuin max. kantavuus (kantavuus ilmoitettu teknisissä tiedoissa) Metsävaunun rakenteellinen max. nopeus on 40 km/h. RAKENTEEN MUUTTAMINEN Älä muuta koneen rakennetta ilman valmistajan lupaa, jotta koneen toiminta- tai käyttöturvallisuus ei heikkenisi tai koneen käyttöikä ei lyhenisi.

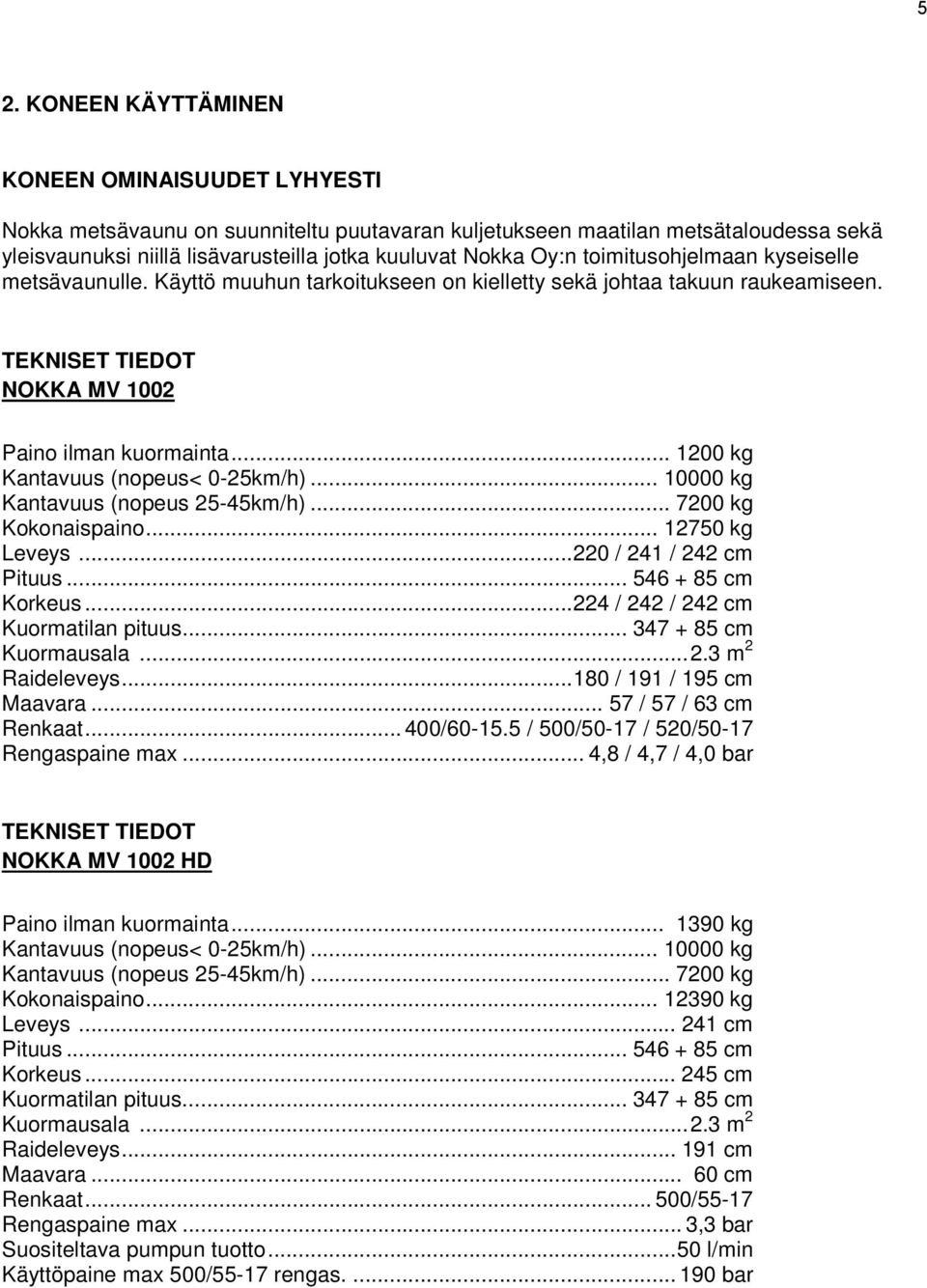

7 5 2. KONEEN KÄYTTÄMINEN KONEEN OMINAISUUDET LYHYESTI Nokka metsävaunu on suunniteltu puutavaran kuljetukseen maatilan metsätaloudessa sekä yleisvaunuksi niillä lisävarusteilla jotka kuuluvat Nokka Oy:n toimitusohjelmaan kyseiselle metsävaunulle. Käyttö muuhun tarkoitukseen on kielletty sekä johtaa takuun raukeamiseen. NOKKA MV 1002 Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys / 241 / 242 cm Pituus cm Korkeus / 242 / 242 cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys / 191 / 195 cm Maavara / 57 / 63 cm Renkaat / / 500/50-17 / 520/50-17 Rengaspaine max... 4,8 / 4,7 / 4,0 bar NOKKA MV 1002 HD Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys cm Pituus cm Korkeus cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys cm Maavara cm Renkaat /55-17 Rengaspaine max... 3,3 bar Suositeltava pumpun tuotto...50 l/min Käyttöpaine max 500/55-17 rengas bar

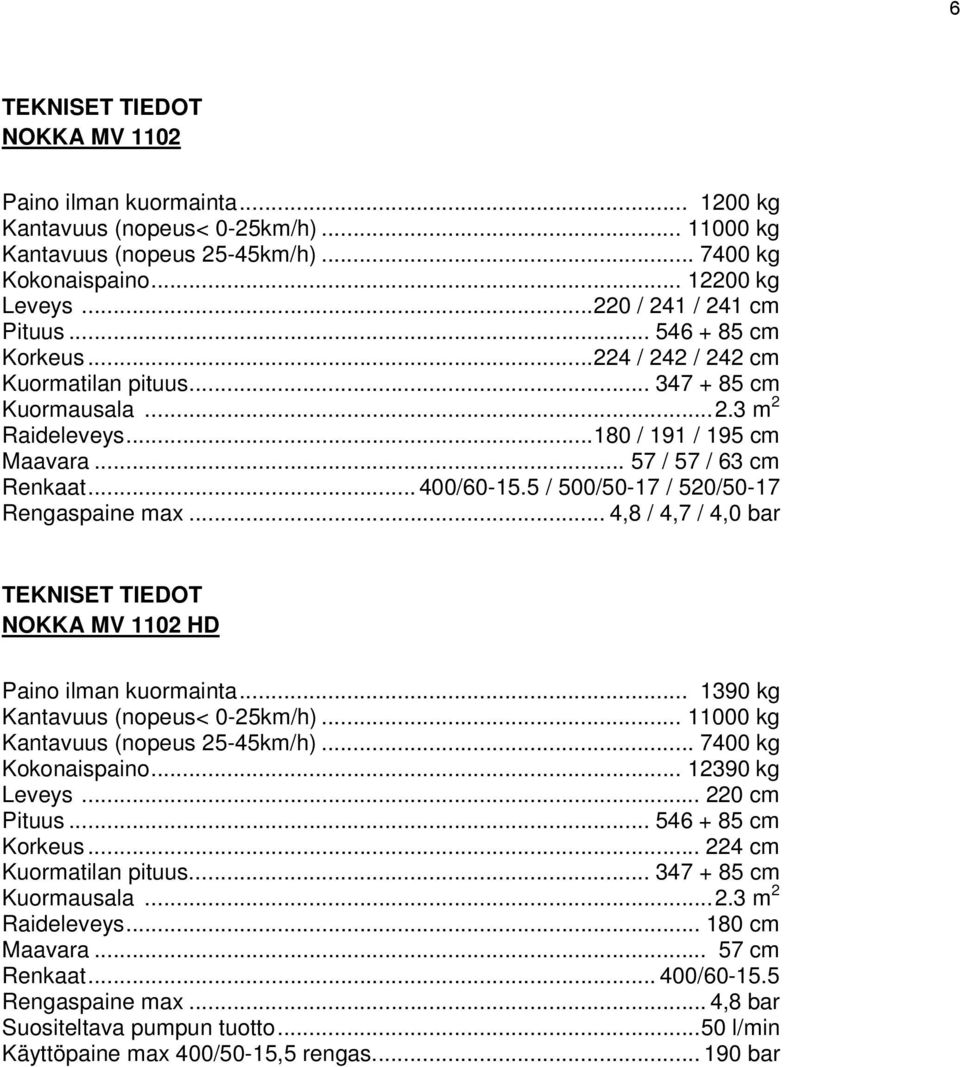

8 6 NOKKA MV 1102 Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys / 241 / 241 cm Pituus cm Korkeus / 242 / 242 cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys / 191 / 195 cm Maavara / 57 / 63 cm Renkaat / / 500/50-17 / 520/50-17 Rengaspaine max... 4,8 / 4,7 / 4,0 bar NOKKA MV 1102 HD Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys cm Pituus cm Korkeus cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys cm Maavara cm Renkaat / Rengaspaine max... 4,8 bar Suositeltava pumpun tuotto...50 l/min Käyttöpaine max 400/50-15,5 rengas bar

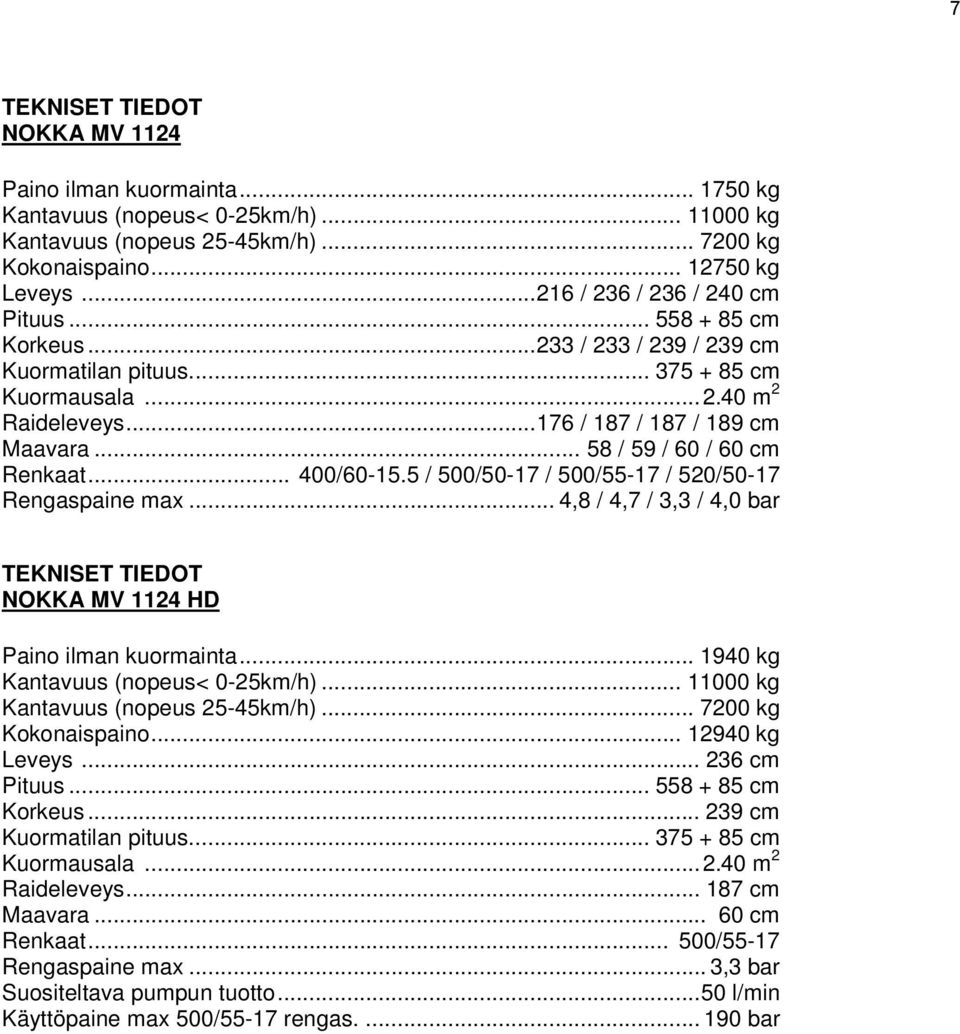

9 7 NOKKA MV 1124 Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys / 236 / 236 / 240 cm Pituus cm Korkeus / 233 / 239 / 239 cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys / 187 / 187 / 189 cm Maavara / 59 / 60 / 60 cm Renkaat / / 500/50-17 / 500/55-17 / 520/50-17 Rengaspaine max... 4,8 / 4,7 / 3,3 / 4,0 bar NOKKA MV 1124 HD Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys cm Pituus cm Korkeus cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys cm Maavara cm Renkaat /55-17 Rengaspaine max... 3,3 bar Suositeltava pumpun tuotto...50 l/min Käyttöpaine max 500/55-17 rengas bar

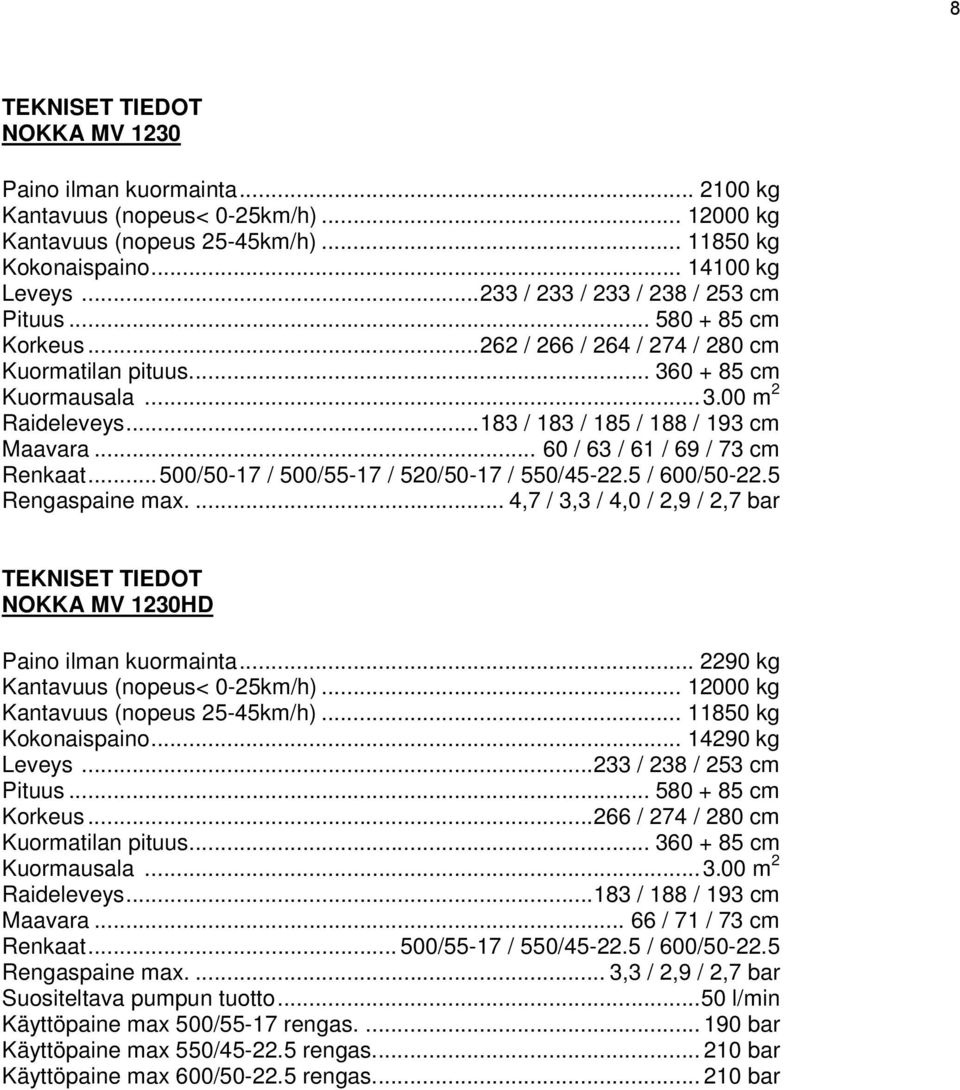

10 8 NOKKA MV 1230 Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys / 233 / 233 / 238 / 253 cm Pituus cm Korkeus / 266 / 264 / 274 / 280 cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys / 183 / 185 / 188 / 193 cm Maavara / 63 / 61 / 69 / 73 cm Renkaat...500/50-17 / 500/55-17 / 520/50-17 / 550/ / 600/ Rengaspaine max.... 4,7 / 3,3 / 4,0 / 2,9 / 2,7 bar NOKKA MV 1230HD Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys / 238 / 253 cm Pituus cm Korkeus / 274 / 280 cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys / 188 / 193 cm Maavara / 71 / 73 cm Renkaat /55-17 / 550/ / 600/ Rengaspaine max.... 3,3 / 2,9 / 2,7 bar Suositeltava pumpun tuotto...50 l/min Käyttöpaine max 500/55-17 rengas bar Käyttöpaine max 550/ rengas bar Käyttöpaine max 600/ rengas bar

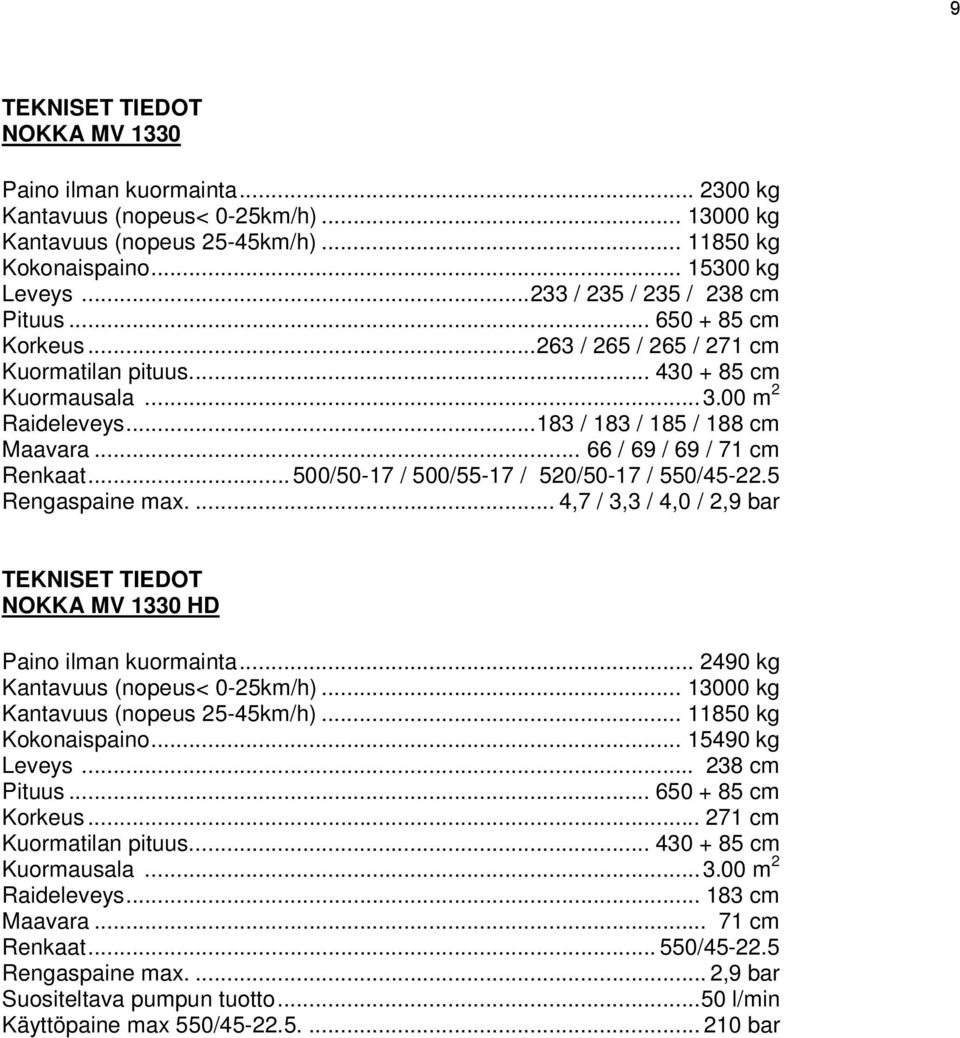

11 9 NOKKA MV 1330 Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys / 235 / 235 / 238 cm Pituus cm Korkeus / 265 / 265 / 271 cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys / 183 / 185 / 188 cm Maavara / 69 / 69 / 71 cm Renkaat...500/50-17 / 500/55-17 / 520/50-17 / 550/ Rengaspaine max.... 4,7 / 3,3 / 4,0 / 2,9 bar NOKKA MV 1330 HD Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys cm Pituus cm Korkeus cm Kuormatilan pituus cm Kuormausala m 2 Raideleveys cm Maavara cm Renkaat / Rengaspaine max.... 2,9 bar Suositeltava pumpun tuotto...50 l/min Käyttöpaine max 550/ bar

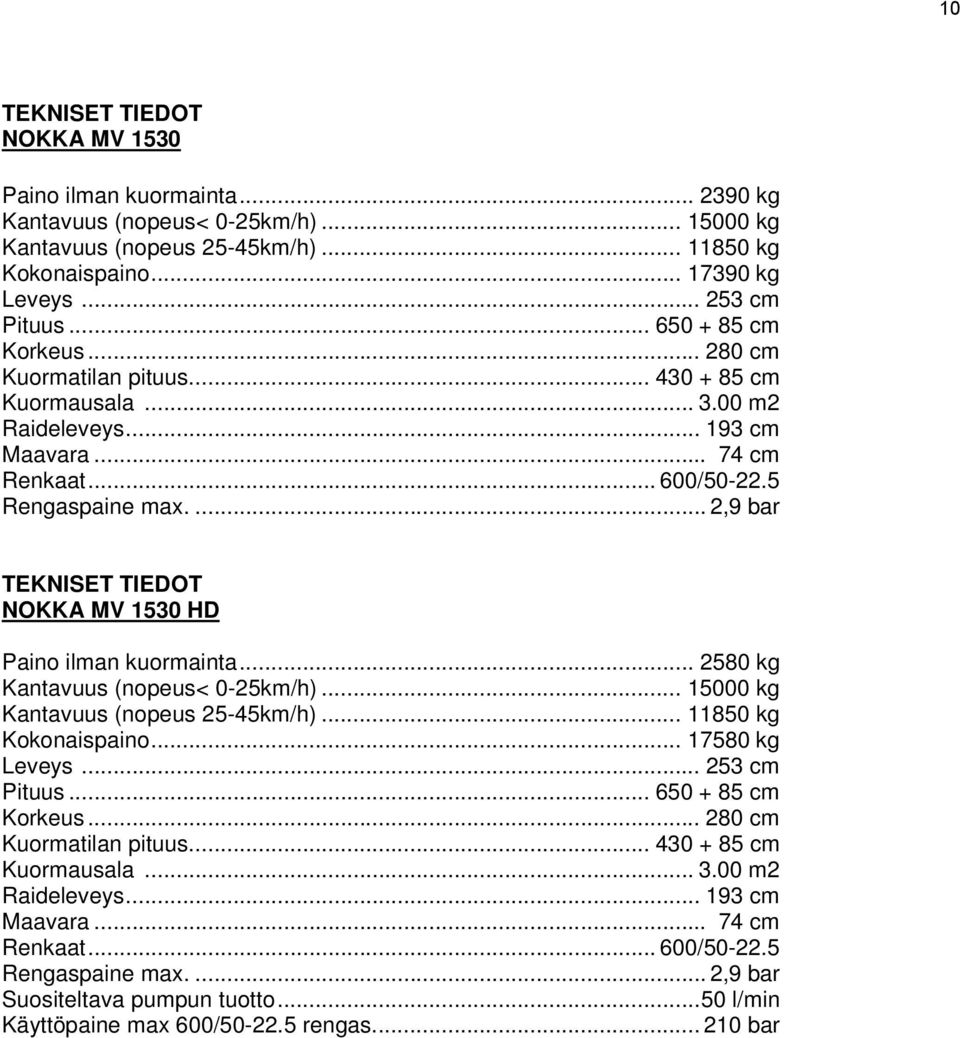

12 10 NOKKA MV 1530 Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys cm Pituus cm Korkeus cm Kuormatilan pituus cm Kuormausala m2 Raideleveys cm Maavara cm Renkaat / Rengaspaine max.... 2,9 bar NOKKA MV 1530 HD Paino ilman kuormainta kg Kantavuus (nopeus< 0-25km/h) kg Kantavuus (nopeus 25-45km/h) kg Kokonaispaino kg Leveys cm Pituus cm Korkeus cm Kuormatilan pituus cm Kuormausala m2 Raideleveys cm Maavara cm Renkaat / Rengaspaine max.... 2,9 bar Suositeltava pumpun tuotto...50 l/min Käyttöpaine max 600/ rengas bar

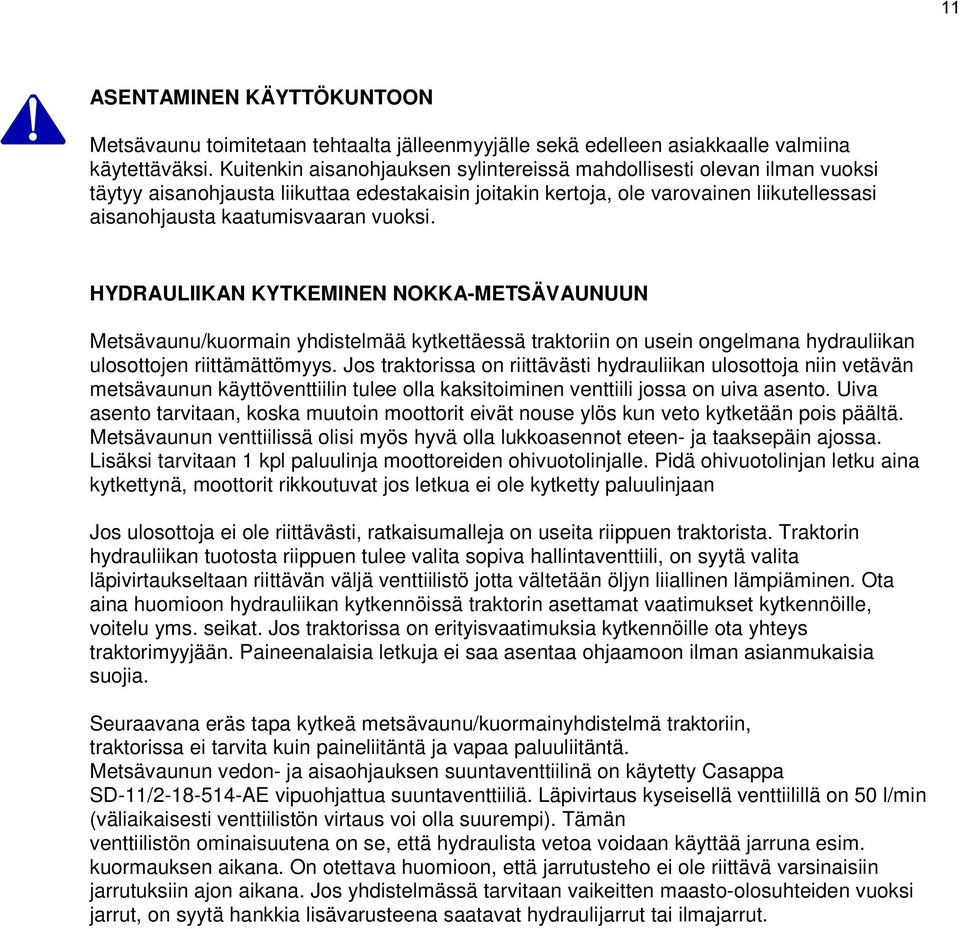

13 11 ASENTAMINEN KÄYTTÖKUNTOON Metsävaunu toimitetaan tehtaalta jälleenmyyjälle sekä edelleen asiakkaalle valmiina käytettäväksi. Kuitenkin aisanohjauksen sylintereissä mahdollisesti olevan ilman vuoksi täytyy aisanohjausta liikuttaa edestakaisin joitakin kertoja, ole varovainen liikutellessasi aisanohjausta kaatumisvaaran vuoksi. HYDRAULIIKAN KYTKEMINEN NOKKA-METSÄVAUNUUN Metsävaunu/kuormain yhdistelmää kytkettäessä traktoriin on usein ongelmana hydrauliikan ulosottojen riittämättömyys. Jos traktorissa on riittävästi hydrauliikan ulosottoja niin vetävän metsävaunun käyttöventtiilin tulee olla kaksitoiminen venttiili jossa on uiva asento. Uiva asento tarvitaan, koska muutoin moottorit eivät nouse ylös kun veto kytketään pois päältä. Metsävaunun venttiilissä olisi myös hyvä olla lukkoasennot eteen- ja taaksepäin ajossa. Lisäksi tarvitaan 1 kpl paluulinja moottoreiden ohivuotolinjalle. Pidä ohivuotolinjan letku aina kytkettynä, moottorit rikkoutuvat jos letkua ei ole kytketty paluulinjaan Jos ulosottoja ei ole riittävästi, ratkaisumalleja on useita riippuen traktorista. Traktorin hydrauliikan tuotosta riippuen tulee valita sopiva hallintaventtiili, on syytä valita läpivirtaukseltaan riittävän väljä venttiilistö jotta vältetään öljyn liiallinen lämpiäminen. Ota aina huomioon hydrauliikan kytkennöissä traktorin asettamat vaatimukset kytkennöille, voitelu yms. seikat. Jos traktorissa on erityisvaatimuksia kytkennöille ota yhteys traktorimyyjään. Paineenalaisia letkuja ei saa asentaa ohjaamoon ilman asianmukaisia suojia. Seuraavana eräs tapa kytkeä metsävaunu/kuormainyhdistelmä traktoriin, traktorissa ei tarvita kuin paineliitäntä ja vapaa paluuliitäntä. Metsävaunun vedon- ja aisaohjauksen suuntaventtiilinä on käytetty Casappa SD-11/ AE vipuohjattua suuntaventtiiliä. Läpivirtaus kyseisellä venttiilillä on 50 l/min (väliaikaisesti venttiilistön virtaus voi olla suurempi). Tämän venttiilistön ominaisuutena on se, että hydraulista vetoa voidaan käyttää jarruna esim. kuormauksen aikana. On otettava huomioon, että jarrutusteho ei ole riittävä varsinaisiin jarrutuksiin ajon aikana. Jos yhdistelmässä tarvitaan vaikeitten maasto-olosuhteiden vuoksi jarrut, on syytä hankkia lisävarusteena saatavat hydraulijarrut tai ilmajarrut.

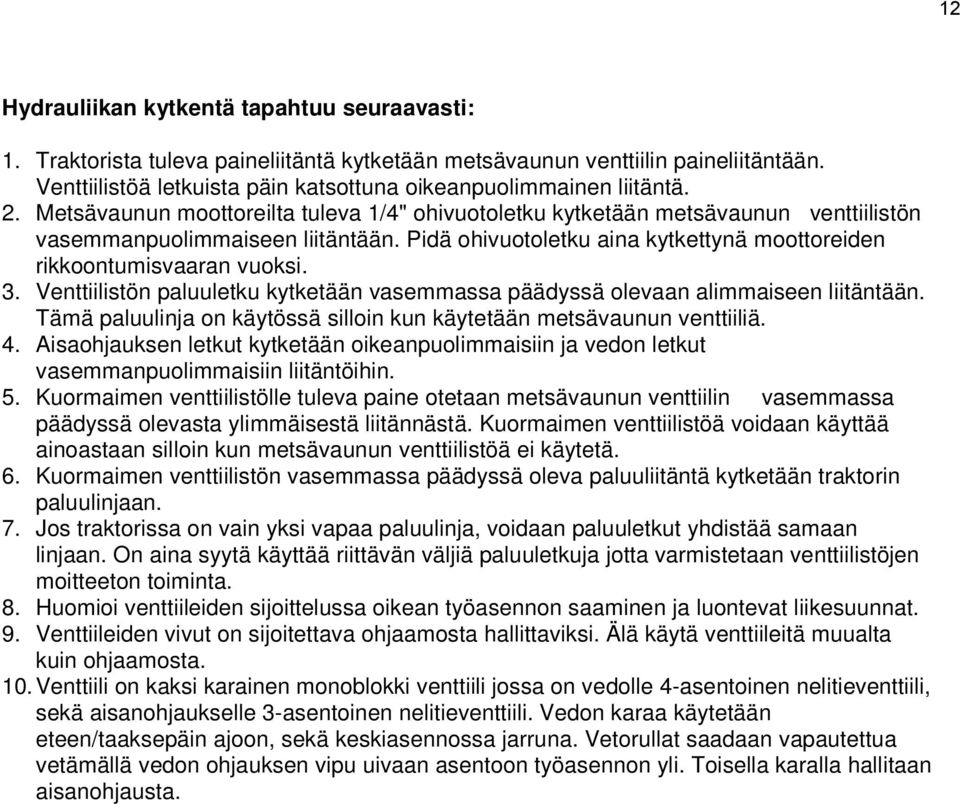

14 12 Hydrauliikan kytkentä tapahtuu seuraavasti: 1. Traktorista tuleva paineliitäntä kytketään metsävaunun venttiilin paineliitäntään. Venttiilistöä letkuista päin katsottuna oikeanpuolimmainen liitäntä. 2. Metsävaunun moottoreilta tuleva 1/4" ohivuotoletku kytketään metsävaunun venttiilistön vasemmanpuolimmaiseen liitäntään. Pidä ohivuotoletku aina kytkettynä moottoreiden rikkoontumisvaaran vuoksi. 3. Venttiilistön paluuletku kytketään vasemmassa päädyssä olevaan alimmaiseen liitäntään. Tämä paluulinja on käytössä silloin kun käytetään metsävaunun venttiiliä. 4. Aisaohjauksen letkut kytketään oikeanpuolimmaisiin ja vedon letkut vasemmanpuolimmaisiin liitäntöihin. 5. Kuormaimen venttiilistölle tuleva paine otetaan metsävaunun venttiilin vasemmassa päädyssä olevasta ylimmäisestä liitännästä. Kuormaimen venttiilistöä voidaan käyttää ainoastaan silloin kun metsävaunun venttiilistöä ei käytetä. 6. Kuormaimen venttiilistön vasemmassa päädyssä oleva paluuliitäntä kytketään traktorin paluulinjaan. 7. Jos traktorissa on vain yksi vapaa paluulinja, voidaan paluuletkut yhdistää samaan linjaan. On aina syytä käyttää riittävän väljiä paluuletkuja jotta varmistetaan venttiilistöjen moitteeton toiminta. 8. Huomioi venttiileiden sijoittelussa oikean työasennon saaminen ja luontevat liikesuunnat. 9. Venttiileiden vivut on sijoitettava ohjaamosta hallittaviksi. Älä käytä venttiileitä muualta kuin ohjaamosta. 10. Venttiili on kaksi karainen monoblokki venttiili jossa on vedolle 4-asentoinen nelitieventtiili, sekä aisanohjaukselle 3-asentoinen nelitieventtiili. Vedon karaa käytetään eteen/taaksepäin ajoon, sekä keskiasennossa jarruna. Vetorullat saadaan vapautettua vetämällä vedon ohjauksen vipu uivaan asentoon työasennon yli. Toisella karalla hallitaan aisanohjausta.

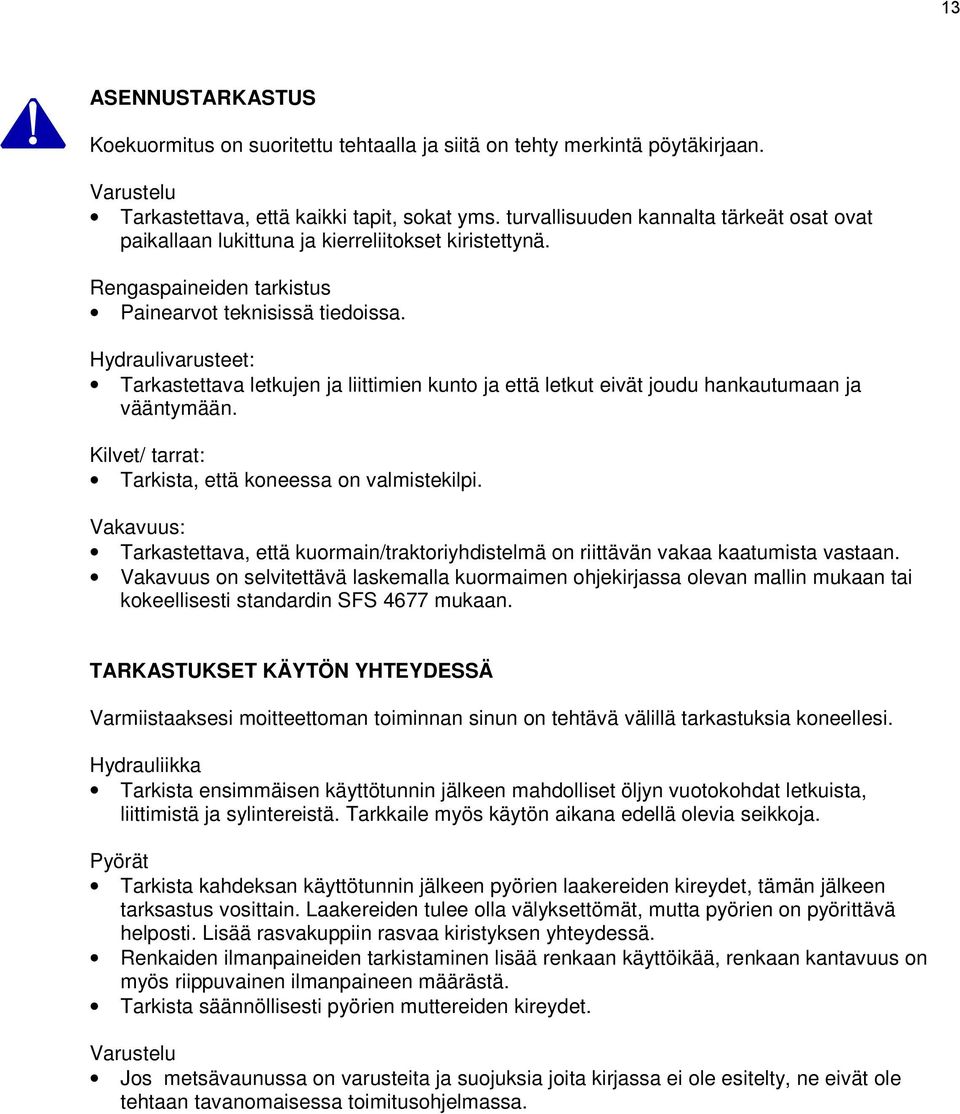

15 13 ASENNUSTARKASTUS Koekuormitus on suoritettu tehtaalla ja siitä on tehty merkintä pöytäkirjaan. Varustelu Tarkastettava, että kaikki tapit, sokat yms. turvallisuuden kannalta tärkeät osat ovat paikallaan lukittuna ja kierreliitokset kiristettynä. Rengaspaineiden tarkistus Painearvot teknisissä tiedoissa. Hydraulivarusteet: Tarkastettava letkujen ja liittimien kunto ja että letkut eivät joudu hankautumaan ja vääntymään. Kilvet/ tarrat: Tarkista, että koneessa on valmistekilpi. Vakavuus: Tarkastettava, että kuormain/traktoriyhdistelmä on riittävän vakaa kaatumista vastaan. Vakavuus on selvitettävä laskemalla kuormaimen ohjekirjassa olevan mallin mukaan tai kokeellisesti standardin SFS 4677 mukaan. TARKASTUKSET KÄYTÖN YHTEYDESSÄ Varmiistaaksesi moitteettoman toiminnan sinun on tehtävä välillä tarkastuksia koneellesi. Hydrauliikka Tarkista ensimmäisen käyttötunnin jälkeen mahdolliset öljyn vuotokohdat letkuista, liittimistä ja sylintereistä. Tarkkaile myös käytön aikana edellä olevia seikkoja. Pyörät Tarkista kahdeksan käyttötunnin jälkeen pyörien laakereiden kireydet, tämän jälkeen tarksastus vosittain. Laakereiden tulee olla välyksettömät, mutta pyörien on pyörittävä helposti. Lisää rasvakuppiin rasvaa kiristyksen yhteydessä. Renkaiden ilmanpaineiden tarkistaminen lisää renkaan käyttöikää, renkaan kantavuus on myös riippuvainen ilmanpaineen määrästä. Tarkista säännöllisesti pyörien muttereiden kireydet. Varustelu Jos metsävaunussa on varusteita ja suojuksia joita kirjassa ei ole esitelty, ne eivät ole tehtaan tavanomaisessa toimitusohjelmassa.

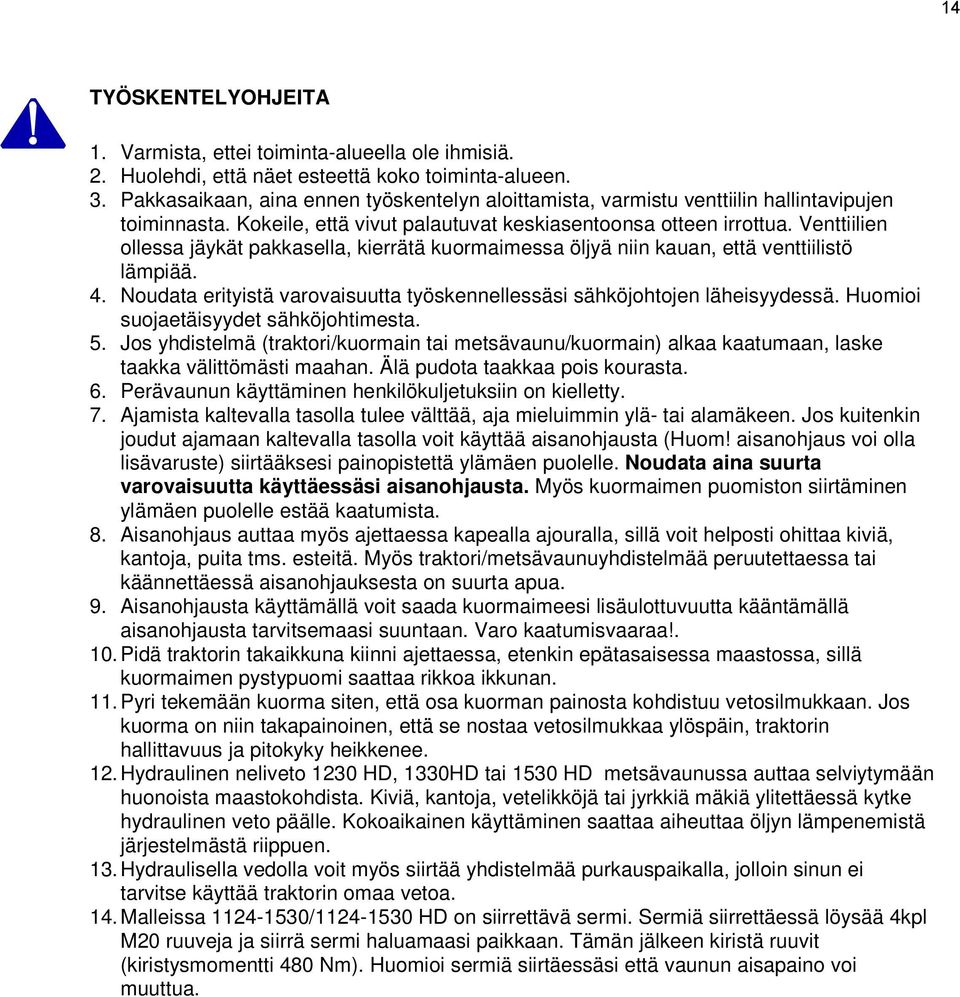

16 14 TYÖSKENTELYOHJEITA 1. Varmista, ettei toiminta-alueella ole ihmisiä. 2. Huolehdi, että näet esteettä koko toiminta-alueen. 3. Pakkasaikaan, aina ennen työskentelyn aloittamista, varmistu venttiilin hallintavipujen toiminnasta. Kokeile, että vivut palautuvat keskiasentoonsa otteen irrottua. Venttiilien ollessa jäykät pakkasella, kierrätä kuormaimessa öljyä niin kauan, että venttiilistö lämpiää. 4. Noudata erityistä varovaisuutta työskennellessäsi sähköjohtojen läheisyydessä. Huomioi suojaetäisyydet sähköjohtimesta. 5. Jos yhdistelmä (traktori/kuormain tai metsävaunu/kuormain) alkaa kaatumaan, laske taakka välittömästi maahan. Älä pudota taakkaa pois kourasta. 6. Perävaunun käyttäminen henkilökuljetuksiin on kielletty. 7. Ajamista kaltevalla tasolla tulee välttää, aja mieluimmin ylä- tai alamäkeen. Jos kuitenkin joudut ajamaan kaltevalla tasolla voit käyttää aisanohjausta (Huom! aisanohjaus voi olla lisävaruste) siirtääksesi painopistettä ylämäen puolelle. Noudata aina suurta varovaisuutta käyttäessäsi aisanohjausta. Myös kuormaimen puomiston siirtäminen ylämäen puolelle estää kaatumista. 8. Aisanohjaus auttaa myös ajettaessa kapealla ajouralla, sillä voit helposti ohittaa kiviä, kantoja, puita tms. esteitä. Myös traktori/metsävaunuyhdistelmää peruutettaessa tai käännettäessä aisanohjauksesta on suurta apua. 9. Aisanohjausta käyttämällä voit saada kuormaimeesi lisäulottuvuutta kääntämällä aisanohjausta tarvitsemaasi suuntaan. Varo kaatumisvaaraa!. 10. Pidä traktorin takaikkuna kiinni ajettaessa, etenkin epätasaisessa maastossa, sillä kuormaimen pystypuomi saattaa rikkoa ikkunan. 11. Pyri tekemään kuorma siten, että osa kuorman painosta kohdistuu vetosilmukkaan. Jos kuorma on niin takapainoinen, että se nostaa vetosilmukkaa ylöspäin, traktorin hallittavuus ja pitokyky heikkenee. 12. Hydraulinen neliveto 1230 HD, 1330HD tai 1530 HD metsävaunussa auttaa selviytymään huonoista maastokohdista. Kiviä, kantoja, vetelikköjä tai jyrkkiä mäkiä ylitettäessä kytke hydraulinen veto päälle. Kokoaikainen käyttäminen saattaa aiheuttaa öljyn lämpenemistä järjestelmästä riippuen. 13. Hydraulisella vedolla voit myös siirtää yhdistelmää purkauspaikalla, jolloin sinun ei tarvitse käyttää traktorin omaa vetoa. 14. Malleissa / HD on siirrettävä sermi. Sermiä siirrettäessä löysää 4kpl M20 ruuveja ja siirrä sermi haluamaasi paikkaan. Tämän jälkeen kiristä ruuvit (kiristysmomentti 480 Nm). Huomioi sermiä siirtäessäsi että vaunun aisapaino voi muuttua.

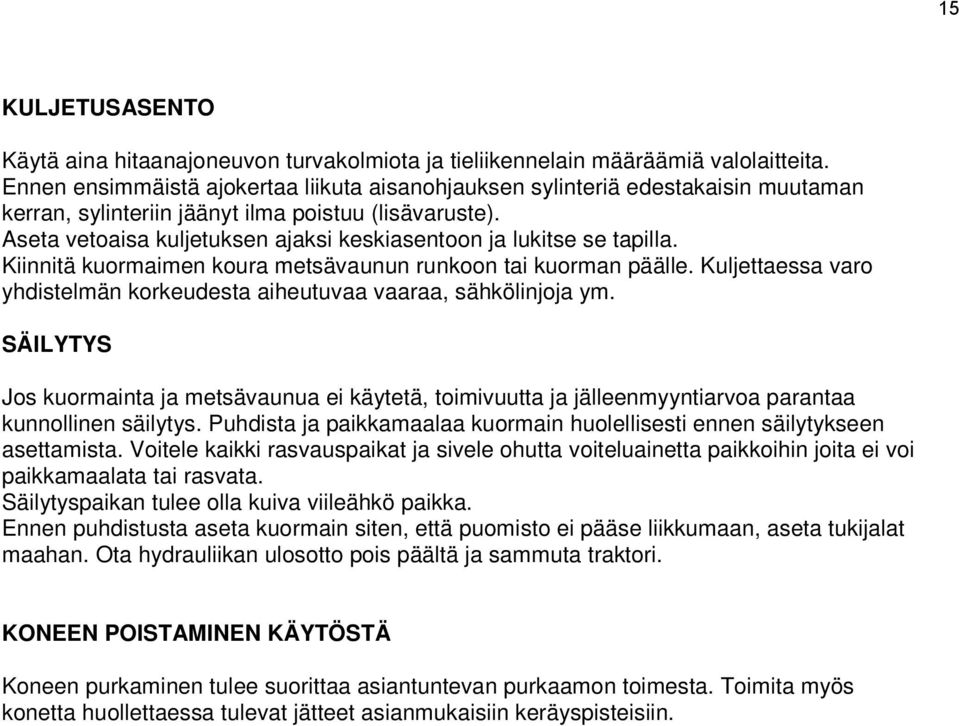

17 15 KULJETUSASENTO Käytä aina hitaanajoneuvon turvakolmiota ja tieliikennelain määräämiä valolaitteita. Ennen ensimmäistä ajokertaa liikuta aisanohjauksen sylinteriä edestakaisin muutaman kerran, sylinteriin jäänyt ilma poistuu (lisävaruste). Aseta vetoaisa kuljetuksen ajaksi keskiasentoon ja lukitse se tapilla. Kiinnitä kuormaimen koura metsävaunun runkoon tai kuorman päälle. Kuljettaessa varo yhdistelmän korkeudesta aiheutuvaa vaaraa, sähkölinjoja ym. SÄILYTYS Jos kuormainta ja metsävaunua ei käytetä, toimivuutta ja jälleenmyyntiarvoa parantaa kunnollinen säilytys. Puhdista ja paikkamaalaa kuormain huolellisesti ennen säilytykseen asettamista. Voitele kaikki rasvauspaikat ja sivele ohutta voiteluainetta paikkoihin joita ei voi paikkamaalata tai rasvata. Säilytyspaikan tulee olla kuiva viileähkö paikka. Ennen puhdistusta aseta kuormain siten, että puomisto ei pääse liikkumaan, aseta tukijalat maahan. Ota hydrauliikan ulosotto pois päältä ja sammuta traktori. KONEEN POISTAMINEN KÄYTÖSTÄ Koneen purkaminen tulee suorittaa asiantuntevan purkaamon toimesta. Toimita myös konetta huollettaessa tulevat jätteet asianmukaisiin keräyspisteisiin.

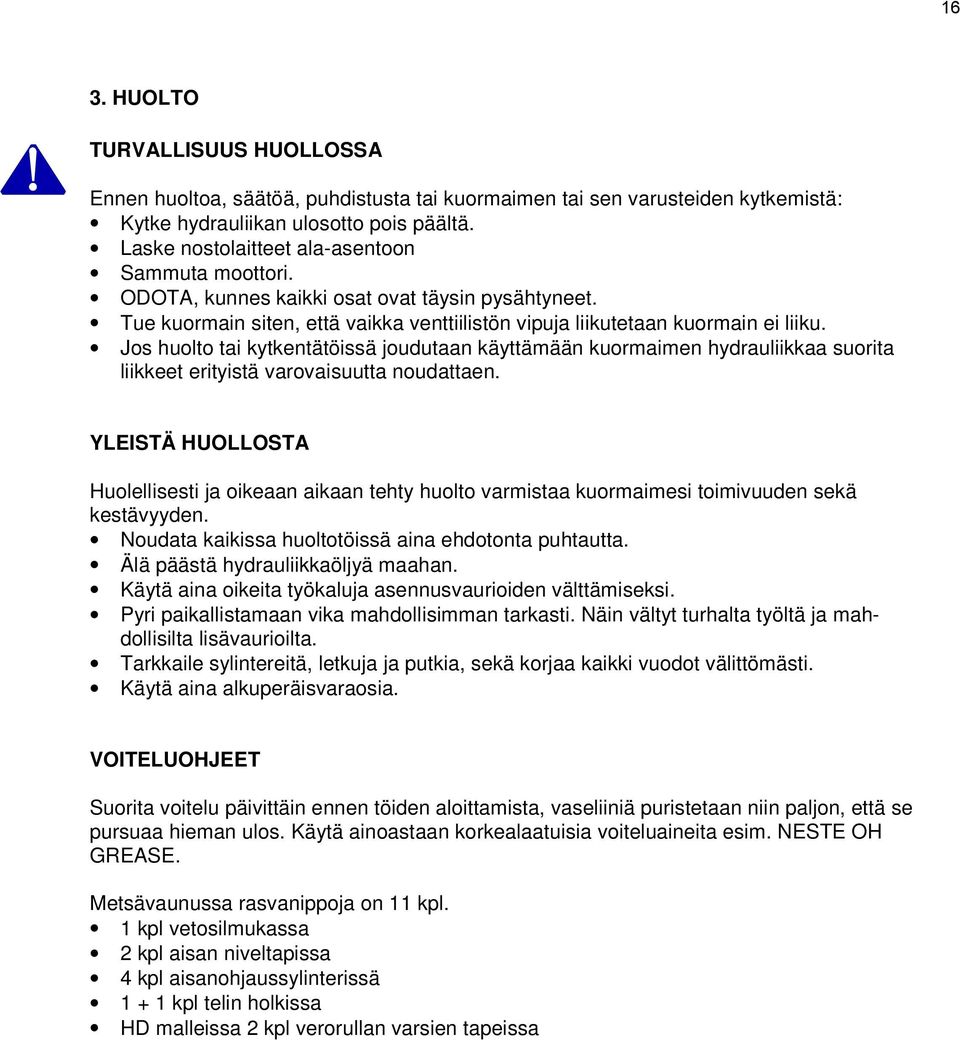

18 16 3. HUOLTO TURVALLISUUS HUOLLOSSA Ennen huoltoa, säätöä, puhdistusta tai kuormaimen tai sen varusteiden kytkemistä: Kytke hydrauliikan ulosotto pois päältä. Laske nostolaitteet ala-asentoon Sammuta moottori. ODOTA, kunnes kaikki osat ovat täysin pysähtyneet. Tue kuormain siten, että vaikka venttiilistön vipuja liikutetaan kuormain ei liiku. Jos huolto tai kytkentätöissä joudutaan käyttämään kuormaimen hydrauliikkaa suorita liikkeet erityistä varovaisuutta noudattaen. YLEISTÄ HUOLLOSTA Huolellisesti ja oikeaan aikaan tehty huolto varmistaa kuormaimesi toimivuuden sekä kestävyyden. Noudata kaikissa huoltotöissä aina ehdotonta puhtautta. Älä päästä hydrauliikkaöljyä maahan. Käytä aina oikeita työkaluja asennusvaurioiden välttämiseksi. Pyri paikallistamaan vika mahdollisimman tarkasti. Näin vältyt turhalta työltä ja mahdollisilta lisävaurioilta. Tarkkaile sylintereitä, letkuja ja putkia, sekä korjaa kaikki vuodot välittömästi. Käytä aina alkuperäisvaraosia. VOITELUOHJEET Suorita voitelu päivittäin ennen töiden aloittamista, vaseliiniä puristetaan niin paljon, että se pursuaa hieman ulos. Käytä ainoastaan korkealaatuisia voiteluaineita esim. NESTE OH GREASE. Metsävaunussa rasvanippoja on 11 kpl. 1 kpl vetosilmukassa 2 kpl aisan niveltapissa 4 kpl aisanohjaussylinterissä kpl telin holkissa HD malleissa 2 kpl verorullan varsien tapeissa
19 17 HYDRAULIIKKA Hydrauliletkut, -putket ja -liittimet tulee aika ajoin tarkistaa mahdollisten murtumien ja vuotojen varalta. Vaihda kuluneet tai murtuneet osat uusiin vahinkojen välttämiseksi. Paluuletku 1/2" SAE 100 R1AT ja paineletkut 1/2" SAE 100 R2SC tyyppiä. Noudata aina ehdotonta puhtautta huoltaessasi hydrauliikka komponentteja, puhdista letkut sisältäpäin pölystä, kuminpurusta yms. ennen asennusta. HYDRAULILETKUN VAIHTAMINEN Oikein asennettuna hydrauliletkun käyttöikä pitenee huomattavasti, kun joudut vaihtamaan hydrauliletkun noudata seuraavia ohjeita: Tarkista, että hydrauliletkun paineenkesto on riittävä asennukseen. Puhdista letku liasta myös sisältä päin. Katso että letku kulkee oikeata reittiä. Kun asennus on suoritettu varmista, että letku pääsee vapaasti liikkumaan kaikilla letkuun vaikuttavilla työliikkeillä. Tarkista, että letku ei ole kierteellä, kierteellinen letku on huomattavasti lyhytikäisempi, kuin oikein asennettu kierteetön letku. Tarkista asennuksen jälkeen, että letku ei vuoda liitoksistaan. VARAOSIEN TILAAMINEN Varaosia tilatessanne ilmoittakaa aina seuraavat tiedot: Koneen nimi Koneen valmistus numero Varaosan tilausnumero Varaosan nimi Tilaajan nimi ja osoite Varaosan toimitustapa Älä tilaa ainoastaan kuvan mukaan, vaan vertaa aina varaosan nimitykseen. Tilaa tarvitsemasi varaosat hyvissä ajoin kauppiaaltasi. Jos varaosaluettelo katoaa, lähetä kulunut tai särkynyt osa näytteeksi. Esimerkki: Nokka MV 1530 metsävaunu MV 1530 XXXX (valmistusnumero) 1 kpl laakeriholkki 45/50-40 WB 802 Nimi Osoite Toimitustapa

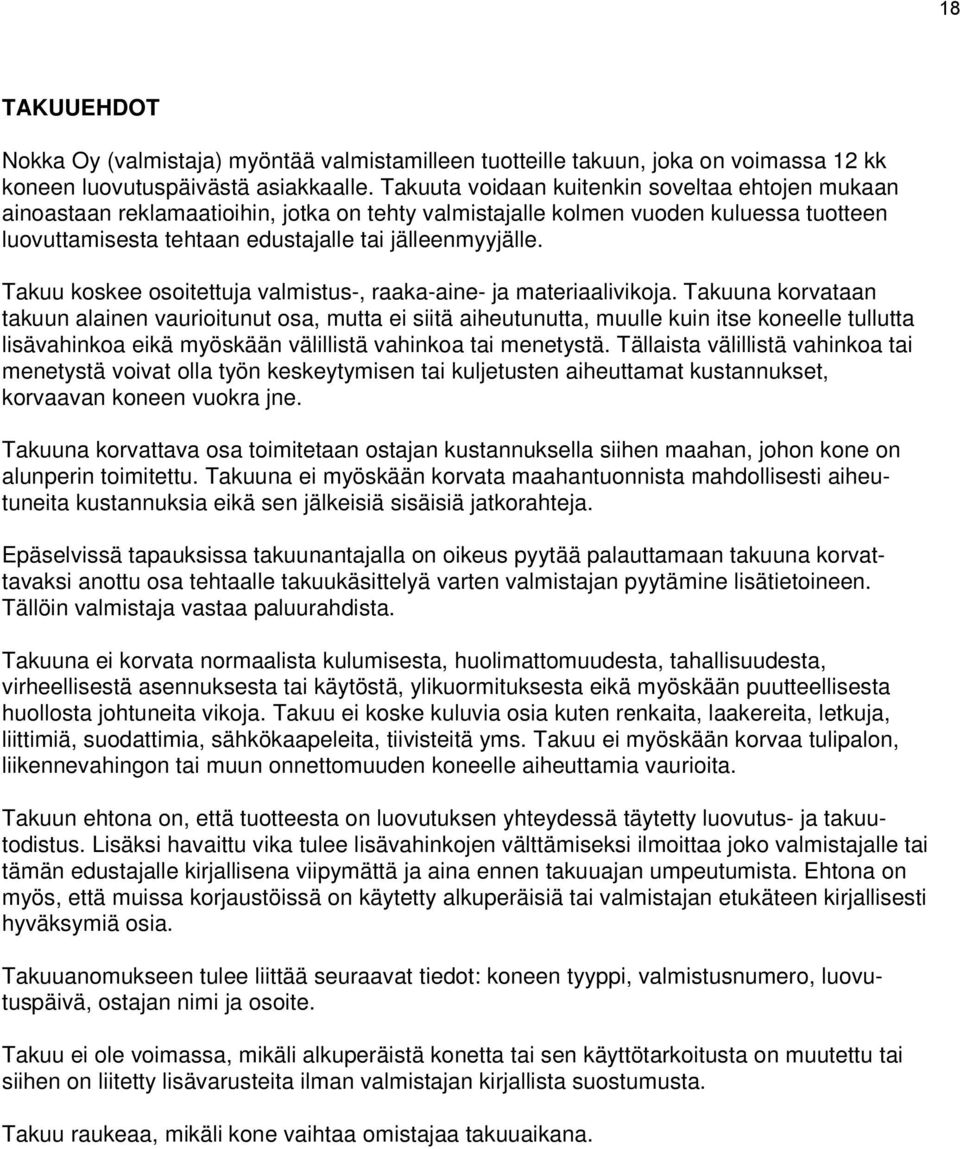

20 18 TAKUUEHDOT Nokka Oy (valmistaja) myöntää valmistamilleen tuotteille takuun, joka on voimassa 12 kk koneen luovutuspäivästä asiakkaalle. Takuuta voidaan kuitenkin soveltaa ehtojen mukaan ainoastaan reklamaatioihin, jotka on tehty valmistajalle kolmen vuoden kuluessa tuotteen luovuttamisesta tehtaan edustajalle tai jälleenmyyjälle. Takuu koskee osoitettuja valmistus-, raaka-aine- ja materiaalivikoja. Takuuna korvataan takuun alainen vaurioitunut osa, mutta ei siitä aiheutunutta, muulle kuin itse koneelle tullutta lisävahinkoa eikä myöskään välillistä vahinkoa tai menetystä. Tällaista välillistä vahinkoa tai menetystä voivat olla työn keskeytymisen tai kuljetusten aiheuttamat kustannukset, korvaavan koneen vuokra jne. Takuuna korvattava osa toimitetaan ostajan kustannuksella siihen maahan, johon kone on alunperin toimitettu. Takuuna ei myöskään korvata maahantuonnista mahdollisesti aiheutuneita kustannuksia eikä sen jälkeisiä sisäisiä jatkorahteja. Epäselvissä tapauksissa takuunantajalla on oikeus pyytää palauttamaan takuuna korvattavaksi anottu osa tehtaalle takuukäsittelyä varten valmistajan pyytämine lisätietoineen. Tällöin valmistaja vastaa paluurahdista. Takuuna ei korvata normaalista kulumisesta, huolimattomuudesta, tahallisuudesta, virheellisestä asennuksesta tai käytöstä, ylikuormituksesta eikä myöskään puutteellisesta huollosta johtuneita vikoja. Takuu ei koske kuluvia osia kuten renkaita, laakereita, letkuja, liittimiä, suodattimia, sähkökaapeleita, tiivisteitä yms. Takuu ei myöskään korvaa tulipalon, liikennevahingon tai muun onnettomuuden koneelle aiheuttamia vaurioita. Takuun ehtona on, että tuotteesta on luovutuksen yhteydessä täytetty luovutus- ja takuutodistus. Lisäksi havaittu vika tulee lisävahinkojen välttämiseksi ilmoittaa joko valmistajalle tai tämän edustajalle kirjallisena viipymättä ja aina ennen takuuajan umpeutumista. Ehtona on myös, että muissa korjaustöissä on käytetty alkuperäisiä tai valmistajan etukäteen kirjallisesti hyväksymiä osia. Takuuanomukseen tulee liittää seuraavat tiedot: koneen tyyppi, valmistusnumero, luovutuspäivä, ostajan nimi ja osoite. Takuu ei ole voimassa, mikäli alkuperäistä konetta tai sen käyttötarkoitusta on muutettu tai siihen on liitetty lisävarusteita ilman valmistajan kirjallista suostumusta. Takuu raukeaa, mikäli kone vaihtaa omistajaa takuuaikana.
21 NOKKA OY Forest Division Forest Division PL 4, Muurame FIN Muurame, Finland Puhelin Tel Telefax (014) Fax
