1 LIITE 1 HAKKUUKONEMITTAUS 1(5) HAKKUUKONEMITTAUS 1 Määritelmä Hakkuukonemittauksella tarkoitetaan hakkuukoneella valmistettavan puutavaran tilavuuden mittausta valmistuksen yhteydessä koneen mittalaitteella. Mittausta tulee edeltää toimet, joilla varmistetaan, että mittaus tehdään sovittujen mitta- ja laatuvaatimusten mukaisesti. Mittalaitteen ominaisuudet Hakkuukoneen mittalaitteella tulee olla seuraavat ominaisuudet: - valmistetun puutavaran tai rungon osan pituuden ja läpimitan mittaus - tilavuuden laskenta pätkittäin ja tulosten rekisteröinti 0,001 m 3 :n tarkkuudella - tyvipölkyn tyviosan tilavuuden laskenta liitteen 1 tai mukaisesti - pituuden ja läpimitan näyttö - tulostus myös paperille - säätöarvojen rekisteröinti ja tulostus - yksittäisten mittausarvojen tarkastusmahdollisuus - mittalaitteen toimivuuden seurannassa tarvittavien näyterunkojen valinta satunnaisesti sekä näiden runkojen mittaustietojen ja tulosten rekisteröinti 3 Mittalaitteelle asetettavat vaatimukset 3.1 Tekninen luotettavuus Mittalaitteen tulee toimia luotettavasti kaikissa korjuuolosuhteissa. 3. Tarkastettavuus ja säätö Mittalaitteen mittaustekniset ominaisuudet tulee olla tarkastettavissa ja säädettävissä sekä mittauserän mittauksen aikana käytetyt pituuden ja läpimitan säätöarvot ja -ajankohdat tulostettavissa. 3.3 Mittaustietojen tulostus Mittaustietojen tulostusta varten rekisteröidään seuraavat tiedot: - runkoluku runkolajeittain - mittauserän tilavuus runko- ja puutavaralajeittain tai rungonosittain - pölkkyjen kappalemäärä puutavaralajeittain Mittaustulokset voidaan tulostaa tarvittaessa (myös palstalla) eikä välitulostus saa aiheuttaa häiriöitä koko erän mittaukseen. Mittalaitteelta tulee saada tarkastusmittausta varten tarkastettavaa erää koskeva erillinen tuloste, jossa mittaustulokset on saatavissa pölkyittäin ja yhteensä vähintään sataan viimeiseen pölkkyyn tai vähintään viiteenkymmeneen viimeiseen runkoon saakka vähintään 0,001 m 3 :n tarkkuudella.

2 4 Mittausmenetelmät 3.4 Mittaustulosten säilytys Mitattavan erän mittaustulos tulee säilyttää mitta- tai oheislaitteen muistissa, kunnes koko erä on mitattu. Samalla on varmistettava, että kaikki erään kuuluvat välitulosteet on otettu huomioon. Mittauserän tilavuus mitataan ja lasketaan pölkyittäin lieriön tai katkaistun kartion kaavaa käyttäen 10 cm:n tai sitä lyhyemmin välein mitattujen pölkyn läpimittojen ja mittausvälin perusteella. Läpimitta mitataan kuoren päältä 1 mm:n tasaavin luokin ja pituuden mittauksessa käytetään 1 cm:n tasaavaa luokitusta. Tyvipölkyn tyviosan (0,0 1,3 m) läpimitat määritetään laskennallisesti 1,3 metrin etäisyydeltä kaatoleikkauksesta mitatun läpimitan perusteella. Laskenta suoritetaan liitteessä esitettyä puulajikohtaista tyviprofiilifunktiota tai sitä vastaavaa taulukkoa (liite 3) soveltaen. Tyvipölkyn tyviosan tilavuus määritetään näiden laskennallisten läpimittojen perusteella samalla periaatteella kuin muu osa rungosta. 5 Perusmittauksen suoritus Mittauserän valmistusta aloitettaessa työn suorittajan tulee varmistua, että kysymyksessä on uusi mittauserä. Samalla hän varmistaa, että uuden erän tunnistetiedot sekä puutavaralajikohtaiset ja/tai rungonosien mitta- ja laatuvaatimukset on tallennettu mittalaitteelle. Työn suorittajan on tarkistettava mittalaitteen toiminta mittauserän valmistusta aloitettaessa. Lisäksi hänen on tarkistettava ja tarvittaessa säädettävä mittalaitteen toiminta uudelleen mittalaitteen toimivuudesta saatavien tietojen perusteella (luku 6) sekä tilanteissa, jolloin laitteen toimintaan vaikuttavissa olosuhteissa tapahtuu merkittäviä muutoksia (lämpötila, kuoren irtoaminen, puuston ominaisuudet ym.). Hakkuukoneen mittalaite on tarvittaessa säädettävä valmistajan antamien ohjeiden mukaisesti. Työn suorittajan suorittamat mittalaitteen säätöjen tarkastukset on rekisteröitävä. Rekisteröinti voi olla myös hakkuukoneen mitta- tai oheislaitteessa. Mikäli mittauksen aikana mittalaitteen toiminnassa havaitaan mittaustulokseen vaikuttavia häiriöitä, mittaus keskeytetään välittömästi. Tähän asti valmistetun puutavaran mittaustulos säilytetään ja rajakohta merkitään näkyvästi maastoon. Mikäli mittalaitteessa esiintynyt häiriö estää mittauksen jatkamisen hakkuukoneen mittalaitteella, mittauserässä tämän jälkeen valmistettu puutavara mitataan puutavaran mittausasioissa toimivaltaisen ministeriön vahvistamalla muulla menetelmällä. Työn suorittaja vastaa pölkkyjen kirjautumisesta oikeille puutavaralajeille tai rungonosille. Hakkuun päätyttyä työn suorittaja toimittaa erän mittaustulokset välittömästi työn- tai urakanantajalle ja hakkuuoikeuden haltijalle. 6 Mittalaitteen toimivuuden seuranta perusmittauksessa Työn suorittajan on seurattava mittalaitteen toimivuutta säännöllisesti. Seurannassa hän vertaa näyterungoista valmistettujen pölkkyjen pituuksia ja läpimittoja hakkuukoneen mittalaitteen rekisteröimiin mittoihin. Näyterungot on valittava satunnaisesti ja otantasuhde on asetettava niin, että arvonta osuu vähintään 3 työpäivän välein ottaen huomioon toteutunut mittaustarkkuus. Rungot mitataan samalla periaatteella kuin tarkastusmittauksessakin (luku 7.). Mittalaitteen toimivuuden seurantatietoja hyödynnetään tarkastusten kohdentamisessa.

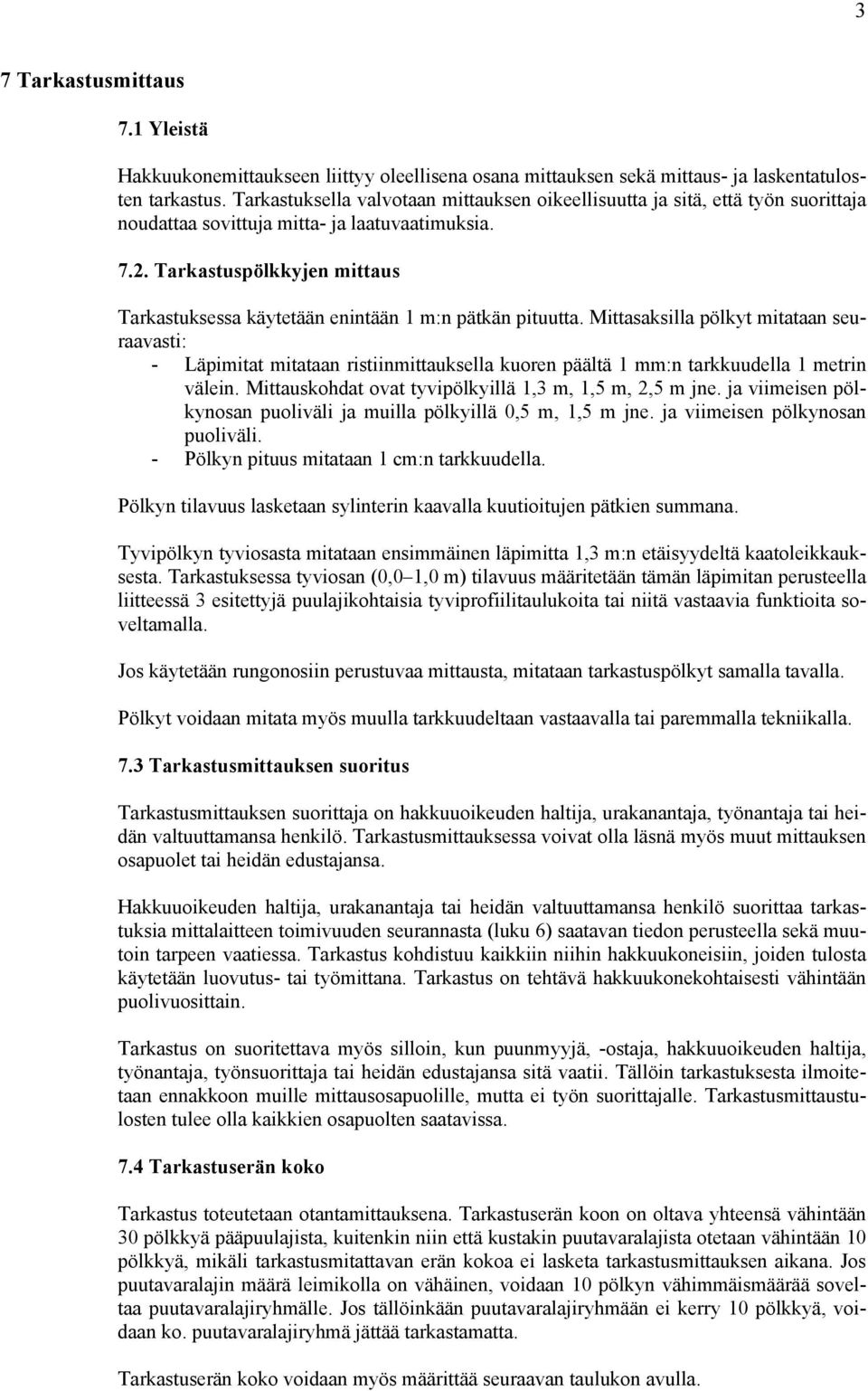

3 3 7 Tarkastusmittaus 7.1 Yleistä Hakkuukonemittaukseen liittyy oleellisena osana mittauksen sekä mittaus- ja laskentatulosten tarkastus. Tarkastuksella valvotaan mittauksen oikeellisuutta ja sitä, että työn suorittaja noudattaa sovittuja mitta- ja laatuvaatimuksia. 7.. Tarkastuspölkkyjen mittaus Tarkastuksessa käytetään enintään 1 m:n pätkän pituutta. Mittasaksilla pölkyt mitataan seuraavasti: - Läpimitat mitataan ristiinmittauksella kuoren päältä 1 mm:n tarkkuudella 1 metrin välein. Mittauskohdat ovat tyvipölkyillä 1,3 m, 1,5 m,,5 m jne. ja viimeisen pölkynosan puoliväli ja muilla pölkyillä 0,5 m, 1,5 m jne. ja viimeisen pölkynosan puoliväli. - Pölkyn pituus mitataan 1 cm:n tarkkuudella. Pölkyn tilavuus lasketaan sylinterin kaavalla kuutioitujen pätkien summana. Tyvipölkyn tyviosasta mitataan ensimmäinen läpimitta 1,3 m:n etäisyydeltä kaatoleikkauksesta. Tarkastuksessa tyviosan (0,0 1,0 m) tilavuus määritetään tämän läpimitan perusteella liitteessä 3 esitettyjä puulajikohtaisia tyviprofiilitaulukoita tai niitä vastaavia funktioita soveltamalla. Jos käytetään rungonosiin perustuvaa mittausta, mitataan tarkastuspölkyt samalla tavalla. Pölkyt voidaan mitata myös muulla tarkkuudeltaan vastaavalla tai paremmalla tekniikalla. 7.3 Tarkastusmittauksen suoritus Tarkastusmittauksen suorittaja on hakkuuoikeuden haltija, urakanantaja, työnantaja tai heidän valtuuttamansa henkilö. Tarkastusmittauksessa voivat olla läsnä myös muut mittauksen osapuolet tai heidän edustajansa. Hakkuuoikeuden haltija, urakanantaja tai heidän valtuuttamansa henkilö suorittaa tarkastuksia mittalaitteen toimivuuden seurannasta (luku 6) saatavan tiedon perusteella sekä muutoin tarpeen vaatiessa. Tarkastus kohdistuu kaikkiin niihin hakkuukoneisiin, joiden tulosta käytetään luovutus- tai työmittana. Tarkastus on tehtävä hakkuukonekohtaisesti vähintään puolivuosittain. Tarkastus on suoritettava myös silloin, kun puunmyyjä, -ostaja, hakkuuoikeuden haltija, työnantaja, työnsuorittaja tai heidän edustajansa sitä vaatii. Tällöin tarkastuksesta ilmoitetaan ennakkoon muille mittausosapuolille, mutta ei työn suorittajalle. Tarkastusmittaustulosten tulee olla kaikkien osapuolten saatavissa. 7.4 Tarkastuserän koko Tarkastus toteutetaan otantamittauksena. Tarkastuserän koon on oltava yhteensä vähintään 30 pölkkyä pääpuulajista, kuitenkin niin että kustakin puutavaralajista otetaan vähintään 10 pölkkyä, mikäli tarkastusmitattavan erän kokoa ei lasketa tarkastusmittauksen aikana. Jos puutavaralajin määrä leimikolla on vähäinen, voidaan 10 pölkyn vähimmäismäärää soveltaa puutavaralajiryhmälle. Jos tällöinkään puutavaralajiryhmään ei kerry 10 pölkkyä, voidaan ko. puutavaralajiryhmä jättää tarkastamatta. Tarkastuserän koko voidaan myös määrittää seuraavan taulukon avulla.

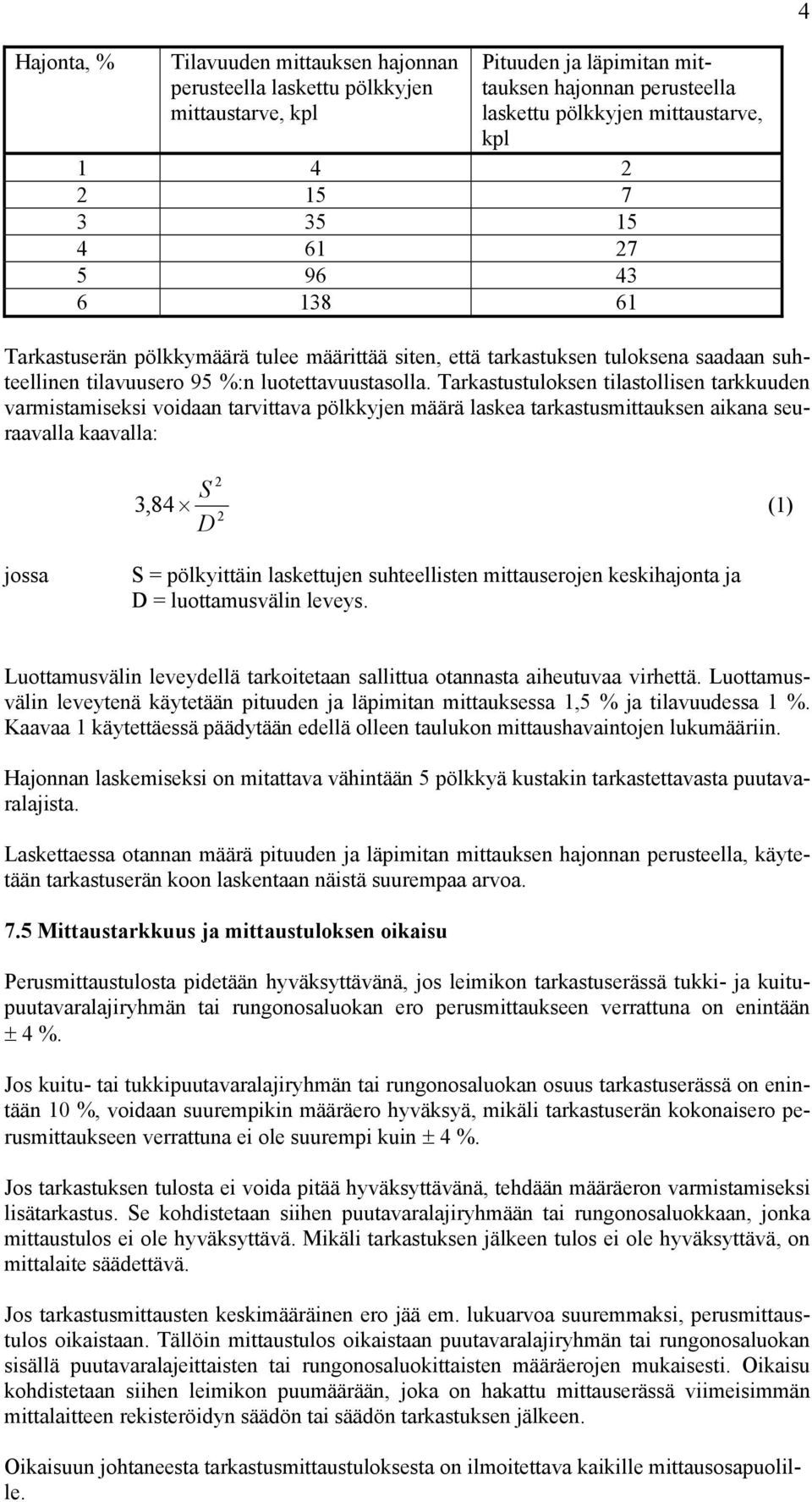

4 4 Hajonta, % Tilavuuden mittauksen hajonnan perusteella laskettu pölkkyjen mittaustarve, kpl Pituuden ja läpimitan mittauksen hajonnan perusteella laskettu pölkkyjen mittaustarve, kpl Tarkastuserän pölkkymäärä tulee määrittää siten, että tarkastuksen tuloksena saadaan suhteellinen tilavuusero 95 %:n luotettavuustasolla. Tarkastustuloksen tilastollisen tarkkuuden varmistamiseksi voidaan tarvittava pölkkyjen määrä laskea tarkastusmittauksen aikana seuraavalla kaavalla: S 3,84 (1) D jossa S = pölkyittäin laskettujen suhteellisten mittauserojen keskihajonta ja D = luottamusvälin leveys. Luottamusvälin leveydellä tarkoitetaan sallittua otannasta aiheutuvaa virhettä. Luottamusvälin leveytenä käytetään pituuden ja läpimitan mittauksessa 1,5 % ja tilavuudessa 1 %. Kaavaa 1 käytettäessä päädytään edellä olleen taulukon mittaushavaintojen lukumääriin. Hajonnan laskemiseksi on mitattava vähintään 5 pölkkyä kustakin tarkastettavasta puutavaralajista. Laskettaessa otannan määrä pituuden ja läpimitan mittauksen hajonnan perusteella, käytetään tarkastuserän koon laskentaan näistä suurempaa arvoa. 7.5 Mittaustarkkuus ja mittaustuloksen oikaisu Perusmittaustulosta pidetään hyväksyttävänä, jos leimikon tarkastuserässä tukki- ja kuitupuutavaralajiryhmän tai rungonosaluokan ero perusmittaukseen verrattuna on enintään ± 4 %. Jos kuitu- tai tukkipuutavaralajiryhmän tai rungonosaluokan osuus tarkastuserässä on enintään 10 %, voidaan suurempikin määräero hyväksyä, mikäli tarkastuserän kokonaisero perusmittaukseen verrattuna ei ole suurempi kuin ± 4 %. Jos tarkastuksen tulosta ei voida pitää hyväksyttävänä, tehdään määräeron varmistamiseksi lisätarkastus. Se kohdistetaan siihen puutavaralajiryhmään tai rungonosaluokkaan, jonka mittaustulos ei ole hyväksyttävä. Mikäli tarkastuksen jälkeen tulos ei ole hyväksyttävä, on mittalaite säädettävä. Jos tarkastusmittausten keskimääräinen ero jää em. lukuarvoa suuremmaksi, perusmittaustulos oikaistaan. Tällöin mittaustulos oikaistaan puutavaralajiryhmän tai rungonosaluokan sisällä puutavaralajeittaisten tai rungonosaluokittaisten määräerojen mukaisesti. Oikaisu kohdistetaan siihen leimikon puumäärään, joka on hakattu mittauserässä viimeisimmän mittalaitteen rekisteröidyn säädön tai säädön tarkastuksen jälkeen. Oikaisuun johtaneesta tarkastusmittaustuloksesta on ilmoitettava kaikille mittausosapuolille.

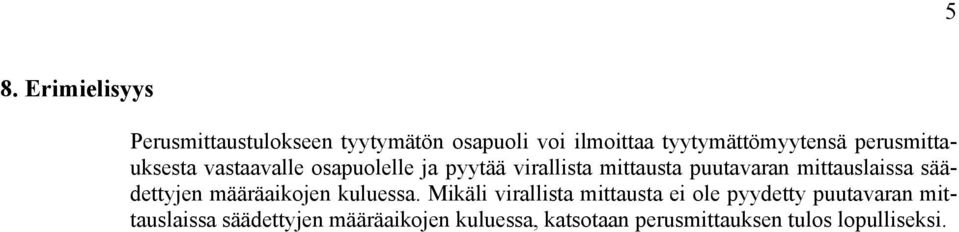

5 5 8. Erimielisyys Perusmittaustulokseen tyytymätön osapuoli voi ilmoittaa tyytymättömyytensä perusmittauksesta vastaavalle osapuolelle ja pyytää virallista mittausta puutavaran mittauslaissa säädettyjen määräaikojen kuluessa. Mikäli virallista mittausta ei ole pyydetty puutavaran mittauslaissa säädettyjen määräaikojen kuluessa, katsotaan perusmittauksen tulos lopulliseksi.

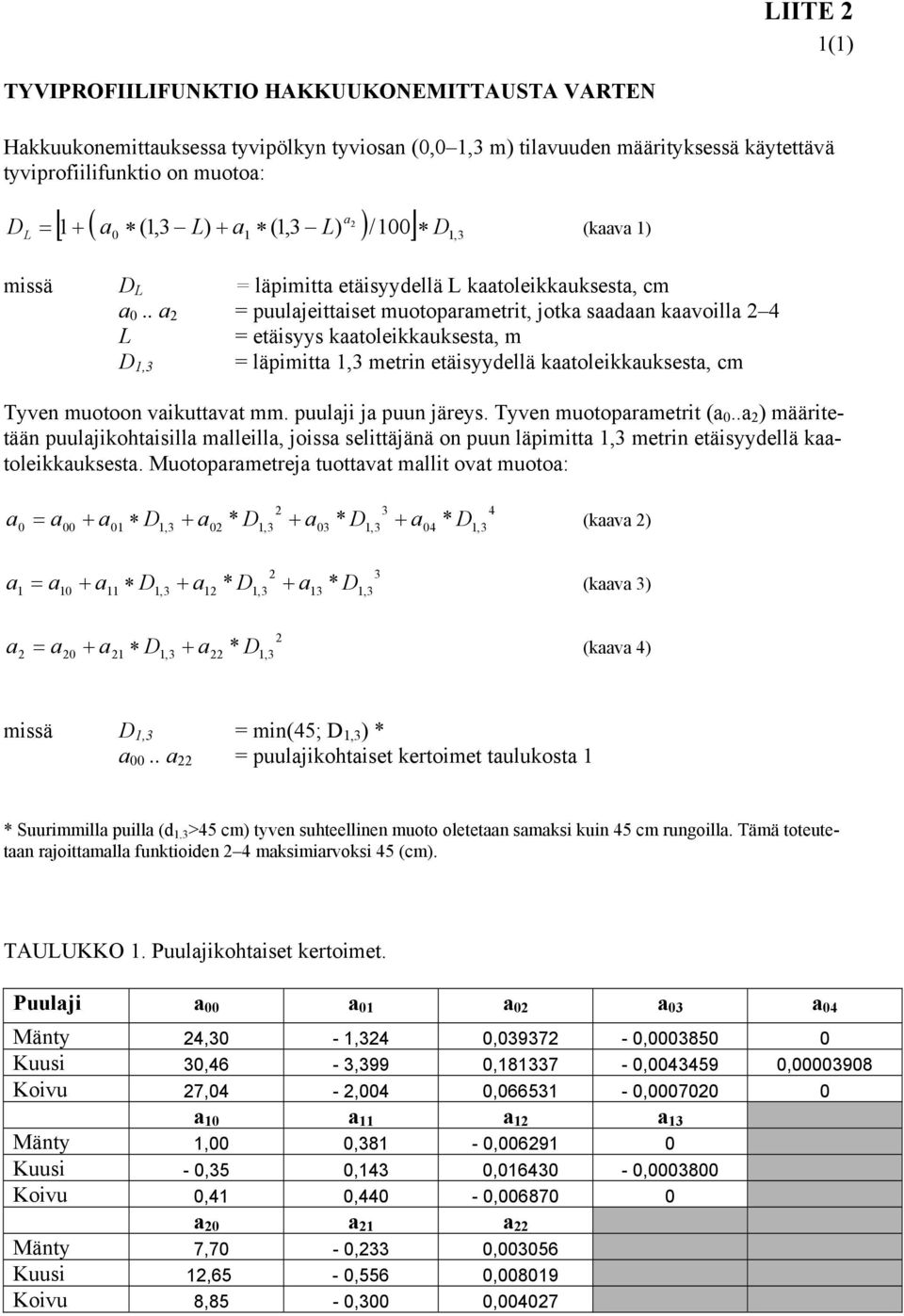

6 LIITE 1(1) TYVIPROFIILIFUNKTIO HAKKUUKONEMITTAUSTA VARTEN Hakkuukonemittauksessa tyvipölkyn tyviosan (0,0 1,3 m) tilavuuden määrityksessä käytettävä tyviprofiilifunktio on muotoa: D L a [ 1+ ( a0 (1,3 L) + a1 (1,3 L) )/ 100] D1, 3 = (kaava 1) missä D L = läpimitta etäisyydellä L kaatoleikkauksesta, cm a 0.. a = puulajeittaiset muotoparametrit, jotka saadaan kaavoilla 4 L = etäisyys kaatoleikkauksesta, m = läpimitta 1,3 metrin etäisyydellä kaatoleikkauksesta, cm D 1,3 Tyven muotoon vaikuttavat mm. puulaji ja puun järeys. Tyven muotoparametrit (a 0..a ) määritetään puulajikohtaisilla malleilla, joissa selittäjänä on puun läpimitta 1,3 metrin etäisyydellä kaatoleikkauksesta. Muotoparametreja tuottavat mallit ovat muotoa: 3 0 a00 + a01 D1,3 + a0 D1,3 + a03 * D1,3 a04 * a = * + D (kaava ) 4 1,3 1 a10 + a11 D1,3 + a1 D1,3 a13 * a = * + D (kaava 3) 3 1,3 a0 + a1 D1,3 a * D1,3 a = + (kaava 4) missä D 1,3 = min(45; D 1,3 ) * a 00.. a = puulajikohtaiset kertoimet taulukosta 1 * Suurimmilla puilla (d 1.3 >45 cm) tyven suhteellinen muoto oletetaan samaksi kuin 45 cm rungoilla. Tämä toteutetaan rajoittamalla funktioiden 4 maksimiarvoksi 45 (cm). TAULUKKO 1. Puulajikohtaiset kertoimet. Puulaji a 00 a 01 a 0 a 03 a 04 Mänty 4,30-1,34 0, , Kuusi 30,46-3,399 0, , , Koivu 7,04 -,004 0, , a 10 a 11 a 1 a 13 Mänty 1,00 0,381-0, Kuusi - 0,35 0,143 0, , Koivu 0,41 0,440-0, a 0 a 1 a Mänty 7,70-0,33 0, Kuusi 1,65-0,556 0, Koivu 8,85-0,300 0,00407

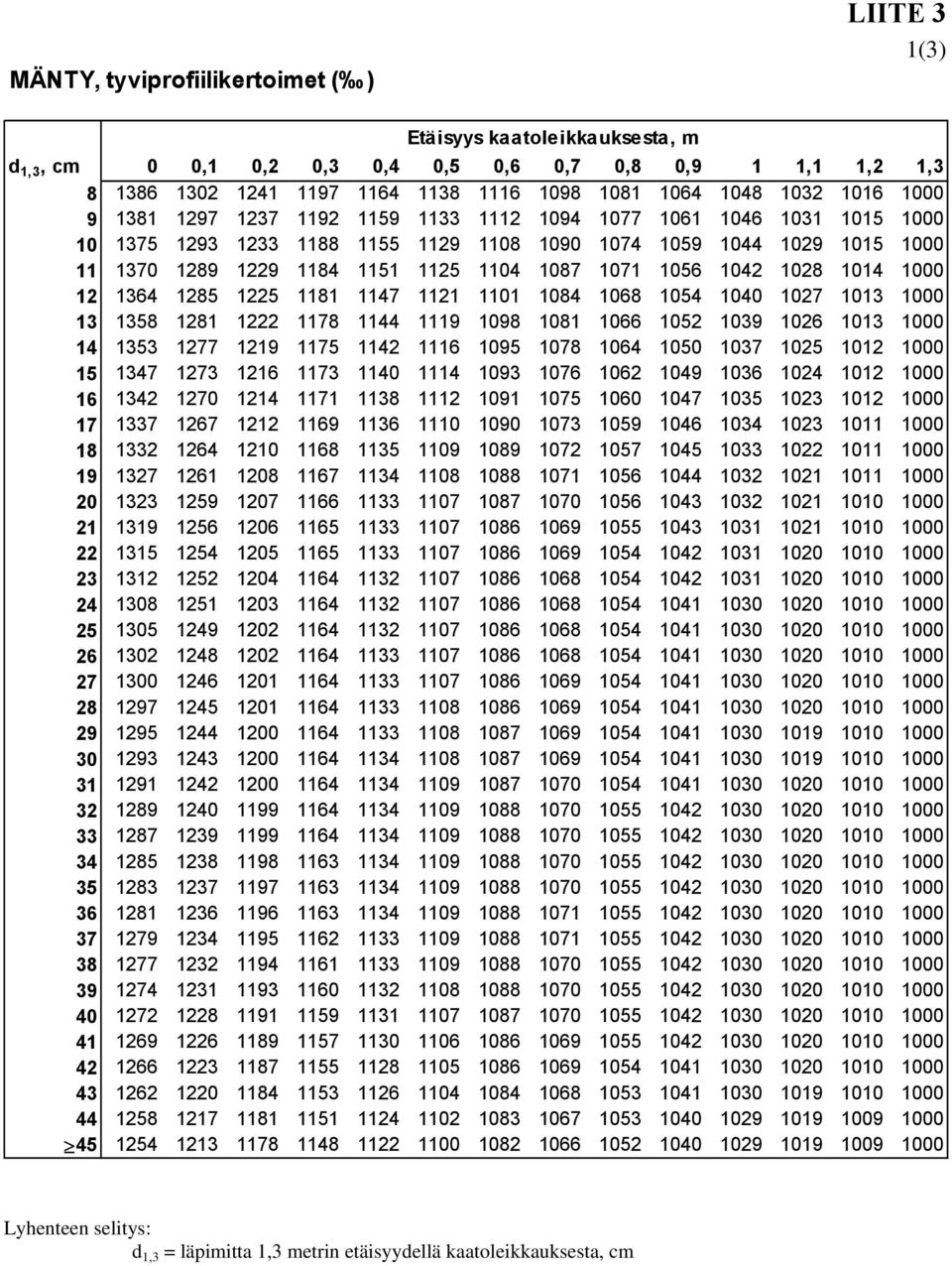

7 MÄNTY, tyviprofiilikertoimet ( ) LIITE 3 1(3) Etäisyys kaatoleikkauksesta, m d 1,3, cm 0 0,1 0, 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1, 1, Lyhenteen selitys: d 1,3 = läpimitta 1,3 metrin etäisyydellä kaatoleikkauksesta, cm
