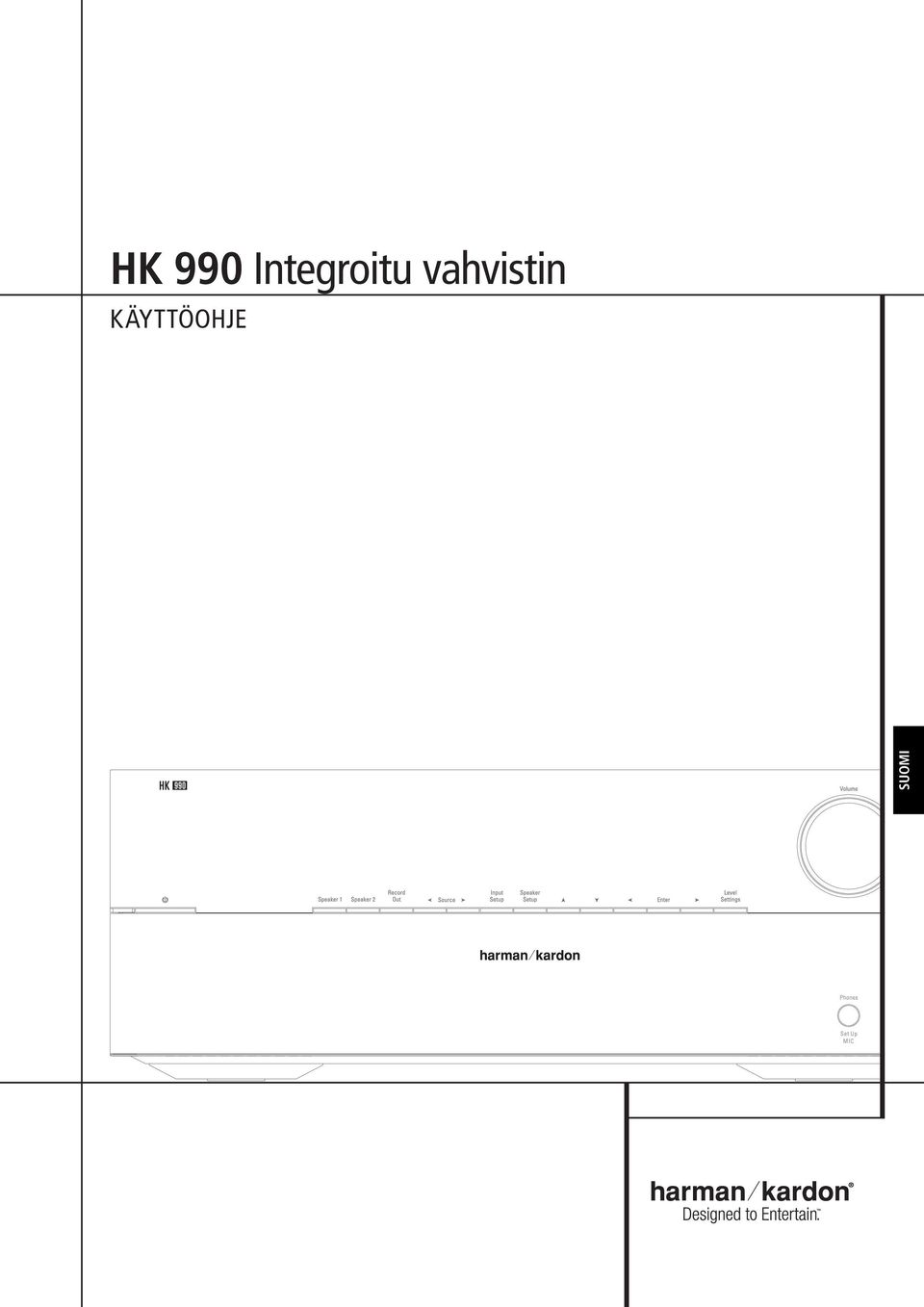

1 HK 990 Integroitu vahvistin KÄYTTÖOHJE SUOMI

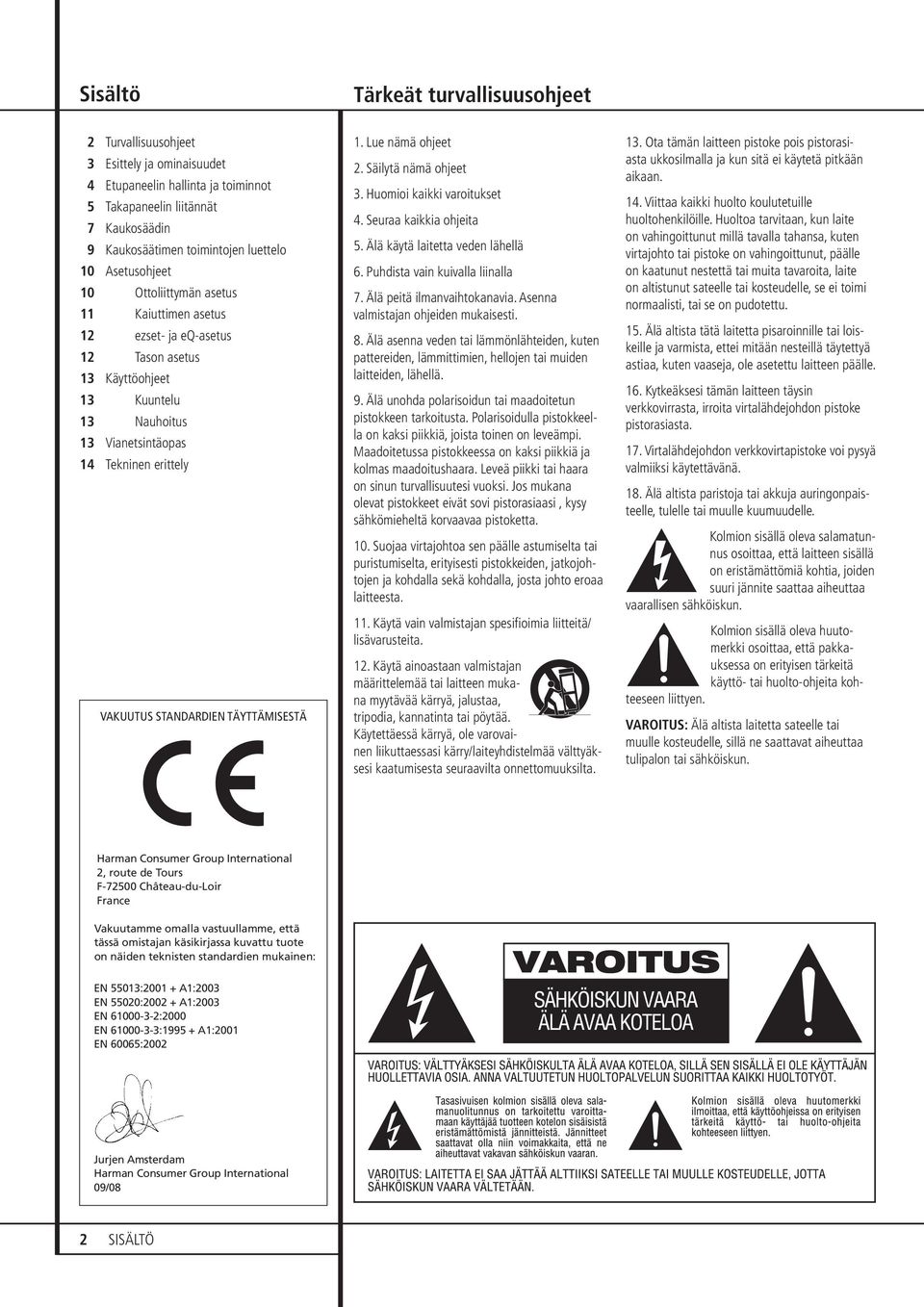

2 Sisältö Tärkeät turvallisuusohjeet 2 Turvallisuusohjeet 3 Esittely ja ominaisuudet 4 Etupaneelin hallinta ja toiminnot 5 Takapaneelin liitännät 7 Kaukosäädin 9 Kaukosäätimen toimintojen luettelo 10 Asetusohjeet 10 Ottoliittymän asetus 11 Kaiuttimen asetus 12 ezset ja eqasetus 12 Tason asetus 13 Käyttöohjeet 13 Kuuntelu 13 Nauhoitus 13 Vianetsintäopas 14 Tekninen erittely Vakuutus standardien täyttämisestä 1. Lue nämä ohjeet 2. Säilytä nämä ohjeet 3. Huomioi kaikki varoitukset 4. Seuraa kaikkia ohjeita 5. Älä käytä laitetta veden lähellä 6. Puhdista vain kuivalla liinalla 7. Älä peitä ilmanvaihtokanavia. Asenna valmistajan ohjeiden mukaisesti. 8. Älä asenna veden tai lämmönlähteiden, kuten pattereiden, lämmittimien, hellojen tai muiden laitteiden, lähellä. 9. Älä unohda polarisoidun tai maadoitetun pistokkeen tarkoitusta. Polarisoidulla pistokkeella on kaksi piikkiä, joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas maadoitushaara. Leveä piikki tai haara on sinun turvallisuutesi vuoksi. Jos mukana olevat pistokkeet eivät sovi pistorasiaasi, kysy sähkömieheltä korvaavaa pistoketta. 10. Suojaa virtajohtoa sen päälle astumiselta tai puristumiselta, erityisesti pistokkeiden, jatkojohtojen ja kohdalla sekä kohdalla, josta johto eroaa laitteesta. 11. Käytä vain valmistajan spesifioimia liitteitä/ lisävarusteita. 12. Käytä ainoastaan valmistajan määrittelemää tai laitteen mukana myytävää kärryä, jalustaa, tripodia, kannatinta tai pöytää. Käytettäessä kärryä, ole varovainen liikuttaessasi kärry/laiteyhdistelmää välttyäksesi kaatumisesta seuraavilta onnettomuuksilta. 13. Ota tämän laitteen pistoke pois pistorasiasta ukkosilmalla ja kun sitä ei käytetä pitkään aikaan. 14. Viittaa kaikki huolto koulutetuille huoltohenkilöille. Huoltoa tarvitaan, kun laite on vahingoittunut millä tavalla tahansa, kuten virtajohto tai pistoke on vahingoittunut, päälle on kaatunut nestettä tai muita tavaroita, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti, tai se on pudotettu. 15. Älä altista tätä laitetta pisaroinnille tai loiskeille ja varmista, ettei mitään nesteillä täytettyä astiaa, kuten vaaseja, ole asetettu laitteen päälle. 16. Kytkeäksesi tämän laitteen täysin verkkovirrasta, irroita virtalähdejohdon pistoke pistorasiasta. 17. Virtalähdejohdon verkkovirtapistoke voi pysyä valmiiksi käytettävänä. 18. Älä altista paristoja tai akkuja auringonpaisteelle, tulelle tai muulle kuumuudelle. Kolmion sisällä oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun. Kolmion sisällä oleva huutomerkki osoittaa, että pakkauksessa on erityisen tärkeitä käyttö tai huoltoohjeita kohteeseen liittyen. VAROITUS: Älä altista laitetta sateelle tai muulle kosteudelle, sillä ne saattavat aiheuttaa tulipalon tai sähköiskun. Harman Consumer Group International 2, route de Tours F72500 ChâteauduLoir France Vakuutamme omalla vastuullamme, että tässä omistajan käsikirjassa kuvattu tuote on näiden teknisten standardien mukainen: EN 55013: A1:2003 EN 55020: A1:2003 EN :2000 EN : A1:2001 EN 60065:2002 Jurjen Amsterdam Harman Consumer Group International 09/08 2 Sisältö

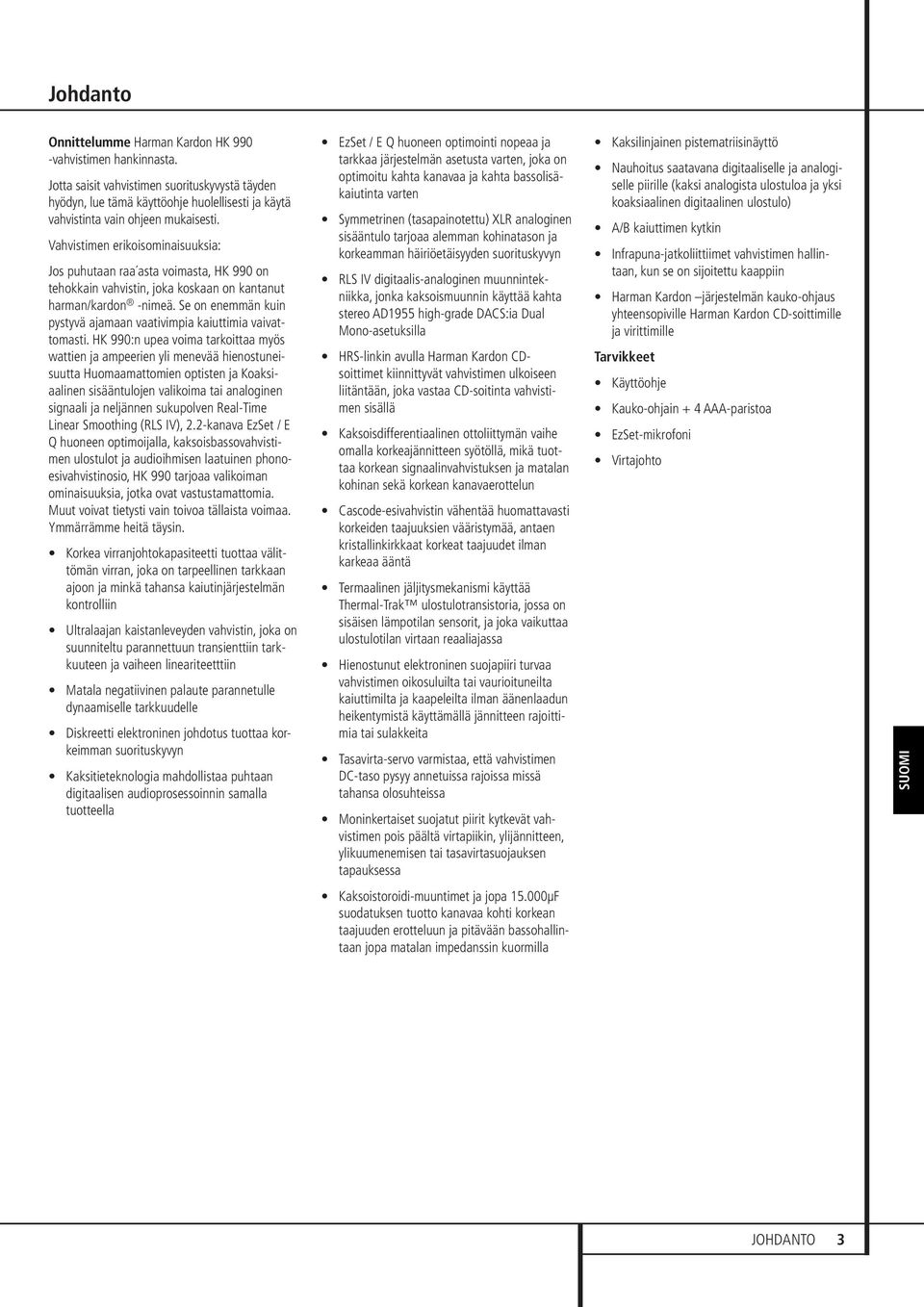

3 Johdanto Onnittelumme Harman Kardon HK 990 vahvistimen hankinnasta. Jotta saisit vahvistimen suorituskyvystä täyden hyödyn, lue tämä käyttöohje huolellisesti ja käytä vahvistinta vain ohjeen mukaisesti. Vahvistimen erikoisominaisuuksia: Jos puhutaan raa asta voimasta, HK 990 on tehokkain vahvistin, joka koskaan on kantanut harman/kardon nimeä. Se on enemmän kuin pystyvä ajamaan vaativimpia kaiuttimia vaivattomasti. HK 990:n upea voima tarkoittaa myös wattien ja ampeerien yli menevää hienostuneisuutta Huomaamattomien optisten ja Koaksiaalinen sisääntulojen valikoima tai analoginen signaali ja neljännen sukupolven RealTime Linear Smoothing (RLS IV), 2.2kanava EzSet / E Q huoneen optimoijalla, kaksoisbassovahvistimen ulostulot ja audioihmisen laatuinen phonoesivahvistinosio, HK 990 tarjoaa valikoiman ominaisuuksia, jotka ovat vastustamattomia. Muut voivat tietysti vain toivoa tällaista voimaa. Ymmärrämme heitä täysin. Korkea virranjohtokapasiteetti tuottaa välittömän virran, joka on tarpeellinen tarkkaan ajoon ja minkä tahansa kaiutinjärjestelmän kontrolliin Ultralaajan kaistanleveyden vahvistin, joka on suunniteltu parannettuun transienttiin tarkkuuteen ja vaiheen lineariteetttiin Matala negatiivinen palaute parannetulle dynaamiselle tarkkuudelle Diskreetti elektroninen johdotus tuottaa korkeimman suorituskyvyn Kaksitieteknologia mahdollistaa puhtaan digitaalisen audioprosessoinnin samalla tuotteella EzSet / E Q huoneen optimointi nopeaa ja tarkkaa järjestelmän asetusta varten, joka on optimoitu kahta kanavaa ja kahta bassolisäkaiutinta varten Symmetrinen (tasapainotettu) XLR analoginen sisääntulo tarjoaa alemman kohinatason ja korkeamman häiriöetäisyyden suorituskyvyn RLS IV digitaalisanaloginen muunnintekniikka, jonka kaksoismuunnin käyttää kahta stereo AD1955 highgrade DACS:ia Dual Monoasetuksilla HRSlinkin avulla Harman Kardon CDsoittimet kiinnittyvät vahvistimen ulkoiseen liitäntään, joka vastaa CDsoitinta vahvistimen sisällä Kaksoisdifferentiaalinen ottoliittymän vaihe omalla korkeajännitteen syötöllä, mikä tuottaa korkean signaalinvahvistuksen ja matalan kohinan sekä korkean kanavaerottelun Cascodeesivahvistin vähentää huomattavasti korkeiden taajuuksien vääristymää, antaen kristallinkirkkaat korkeat taajuudet ilman karkeaa ääntä Termaalinen jäljitysmekanismi käyttää ThermalTrak ulostulotransistoria, jossa on sisäisen lämpotilan sensorit, ja joka vaikuttaa ulostulotilan virtaan reaaliajassa Hienostunut elektroninen suojapiiri turvaa vahvistimen oikosuluilta tai vaurioituneilta kaiuttimilta ja kaapeleilta ilman äänenlaadun heikentymistä käyttämällä jännitteen rajoittimia tai sulakkeita Tasavirtaservo varmistaa, että vahvistimen DCtaso pysyy annetuissa rajoissa missä tahansa olosuhteissa Moninkertaiset suojatut piirit kytkevät vahvistimen pois päältä virtapiikin, ylijännitteen, ylikuumenemisen tai tasavirtasuojauksen tapauksessa Kaksilinjainen pistematriisinäyttö Nauhoitus saatavana digitaaliselle ja analogiselle piirille (kaksi analogista ulostuloa ja yksi koaksiaalinen digitaalinen ulostulo) A/B kaiuttimen kytkin Infrapunajatkoliittiimet vahvistimen hallintaan, kun se on sijoitettu kaappiin Harman Kardon järjestelmän kaukoohjaus yhteensopiville Harman Kardon CDsoittimille ja virittimille Tarvikkeet Käyttöohje Kaukoohjain + 4 AAAparistoa EzSetmikrofoni Virtajohto SUOMI Kaksoistoroidimuuntimet ja jopa μF suodatuksen tuotto kanavaa kohti korkean taajuuden erotteluun ja pitävään bassohallintaan jopa matalan impedanssin kuormilla Johdanto 3

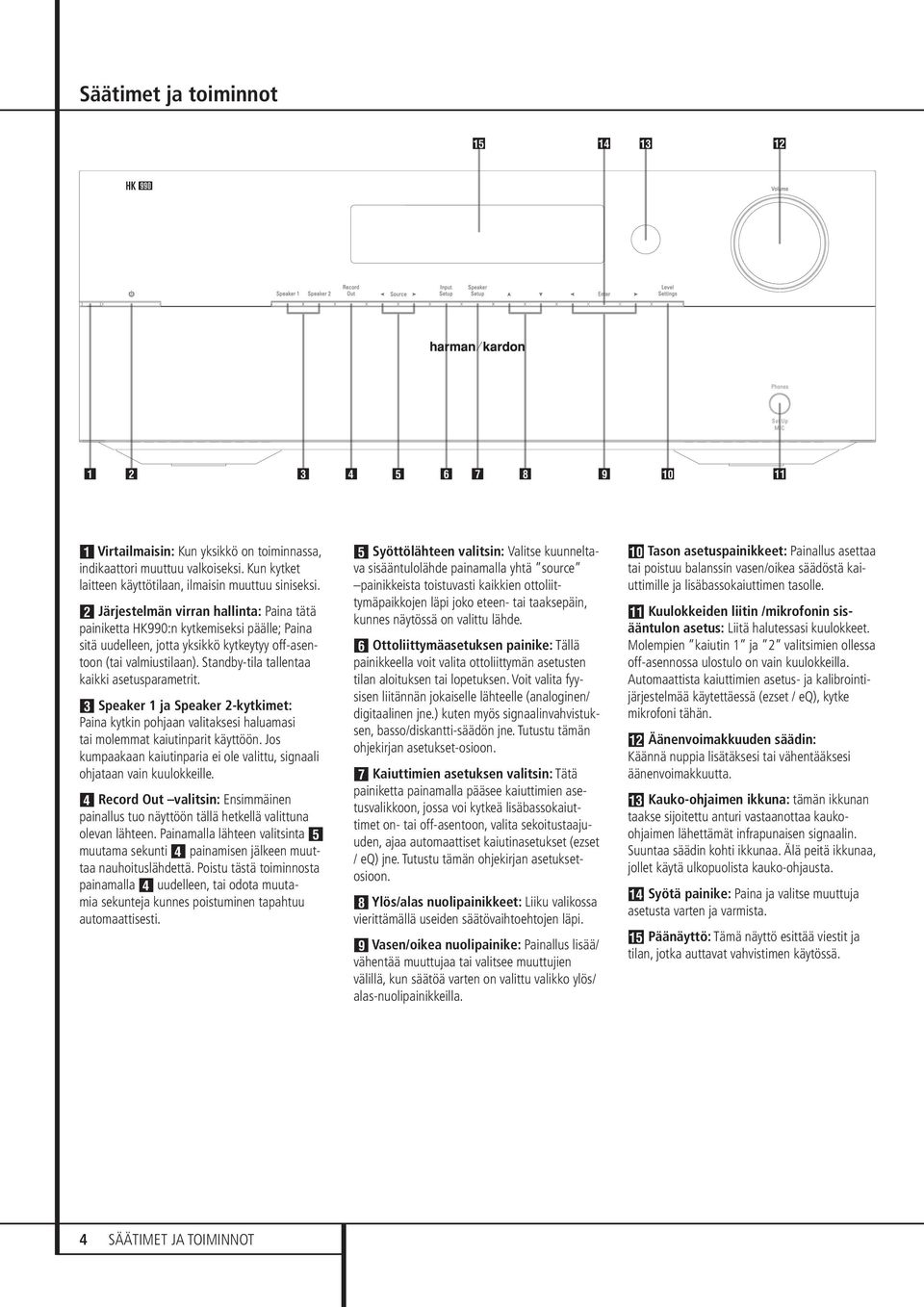

4 Säätimet ja toiminnot E D C B A 0 Virtailmaisin: Kun yksikkö on toiminnassa, indikaattori muuttuu valkoiseksi. Kun kytket laitteen käyttötilaan, ilmaisin muuttuu siniseksi. 1 Järjestelmän virran hallinta: Paina tätä painiketta HK990:n kytkemiseksi päälle; Paina sitä uudelleen, jotta yksikkö kytkeytyy offasentoon (tai valmiustilaan). Standbytila tallentaa kaikki asetusparametrit. 2 Speaker 1 ja Speaker 2kytkimet: Paina kytkin pohjaan valitaksesi haluamasi tai molemmat kaiutinparit käyttöön. Jos kumpaakaan kaiutinparia ei ole valittu, signaali ohjataan vain kuulokkeille. 3 Record Out valitsin: Ensimmäinen painallus tuo näyttöön tällä hetkellä valittuna olevan lähteen. Painamalla lähteen valitsinta 4 muutama sekunti 3 painamisen jälkeen muuttaa nauhoituslähdettä. Poistu tästä toiminnosta painamalla 3 uudelleen, tai odota muutamia sekunteja kunnes poistuminen tapahtuu automaattisesti. 4 Syöttölähteen valitsin: Valitse kuunneltava sisääntulolähde painamalla yhtä source painikkeista toistuvasti kaikkien ottoliittymäpaikkojen läpi joko eteen tai taaksepäin, kunnes näytössä on valittu lähde. 5 Ottoliittymäasetuksen painike: Tällä painikkeella voit valita ottoliittymän asetusten tilan aloituksen tai lopetuksen. Voit valita fyysisen liitännän jokaiselle lähteelle (analoginen/ digitaalinen jne.) kuten myös signaalinvahvistuksen, basso/diskanttisäädön jne. Tutustu tämän ohjekirjan asetuksetosioon. 6 Kaiuttimien asetuksen valitsin: Tätä painiketta painamalla pääsee kaiuttimien asetusvalikkoon, jossa voi kytkeä lisäbassokaiuttimet on tai offasentoon, valita sekoitustaajuuden, ajaa automaattiset kaiutinasetukset (ezset / eq) jne. Tutustu tämän ohjekirjan asetuksetosioon. 7 Ylös/alas nuolipainikkeet: Liiku valikossa vierittämällä useiden säätövaihtoehtojen läpi. 8 Vasen/oikea nuolipainike: Painallus lisää/ vähentää muuttujaa tai valitsee muuttujien välillä, kun säätöä varten on valittu valikko ylös/ alasnuolipainikkeilla. 9 Tason asetuspainikkeet: Painallus asettaa tai poistuu balanssin vasen/oikea säädöstä kaiuttimille ja lisäbassokaiuttimen tasolle. A Kuulokkeiden liitin /mikrofonin sisääntulon asetus: Liitä halutessasi kuulokkeet. Molempien kaiutin 1 ja 2 valitsimien ollessa offasennossa ulostulo on vain kuulokkeilla. Automaattista kaiuttimien asetus ja kalibrointijärjestelmää käytettäessä (ezset / eq), kytke mikrofoni tähän. B Äänenvoimakkuuden säädin: Käännä nuppia lisätäksesi tai vähentääksesi äänenvoimakkuutta. C Kaukoohjaimen ikkuna: tämän ikkunan taakse sijoitettu anturi vastaanottaa kaukoohjaimen lähettämät infrapunaisen signaalin. Suuntaa säädin kohti ikkunaa. Älä peitä ikkunaa, jollet käytä ulkopuolista kaukoohjausta. Syötä painike: Paina ja valitse muuttuja asetusta varten ja varmista. E Päänäyttö: Tämä näyttö esittää viestit ja tilan, jotka auttavat vahvistimen käytössä. 4 Säätimet ja toiminnot

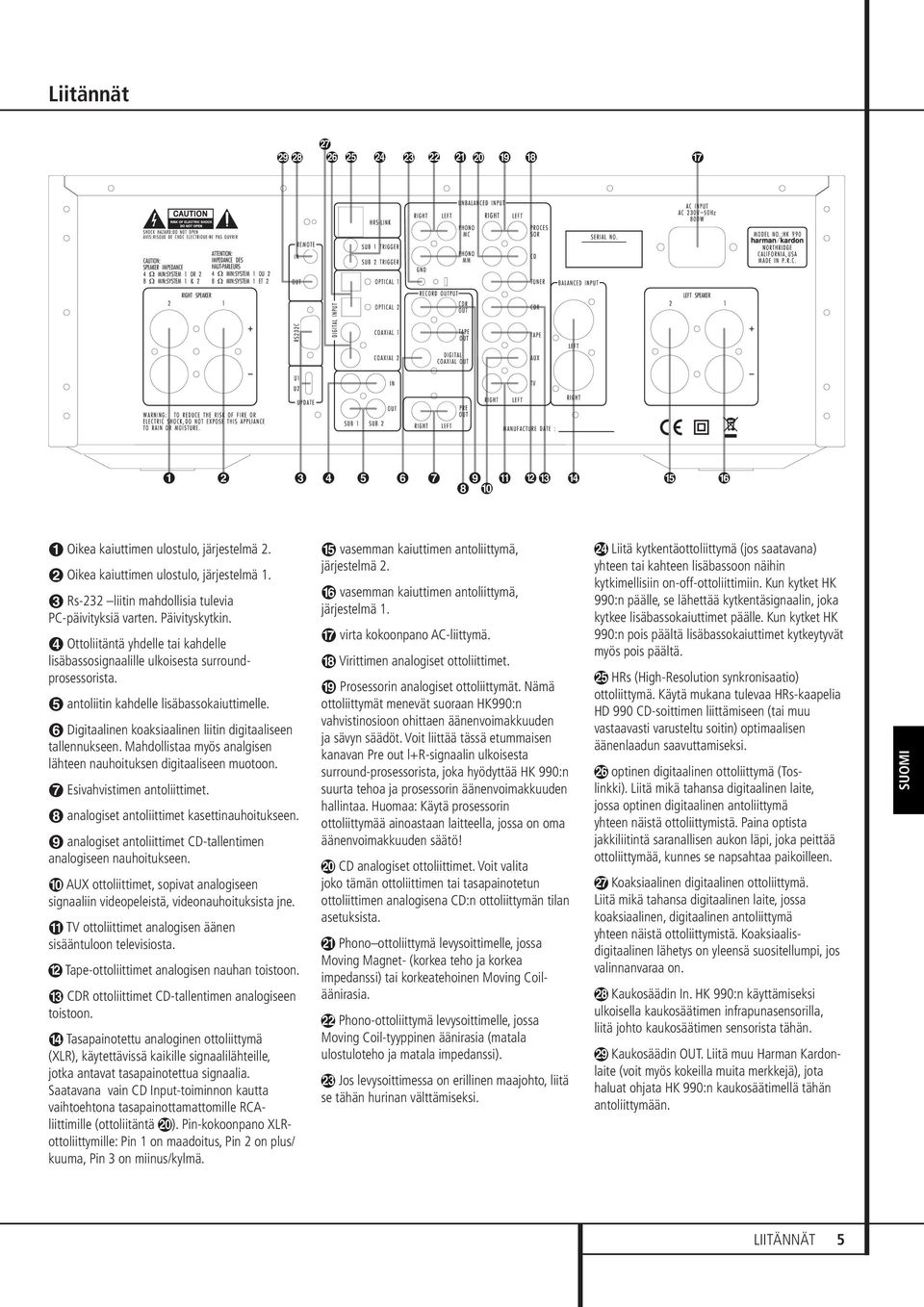

5 Liitännät 0 Oikea kaiuttimen ulostulo, järjestelmä 2. 1 Oikea kaiuttimen ulostulo, järjestelmä 1. 2 Rs232 liitin mahdollisia tulevia PCpäivityksiä varten. Päivityskytkin. 3 Ottoliitäntä yhdelle tai kahdelle lisäbassosignaalille ulkoisesta surroundprosessorista. 4 antoliitin kahdelle lisäbassokaiuttimelle. 5 Digitaalinen koaksiaalinen liitin digitaaliseen tallennukseen. Mahdollistaa myös analgisen lähteen nauhoituksen digitaaliseen muotoon. 6 Esivahvistimen antoliittimet. 7 analogiset antoliittimet kasettinauhoitukseen. 8 analogiset antoliittimet CDtallentimen analogiseen nauhoitukseen. 9 AUX ottoliittimet, sopivat analogiseen signaaliin videopeleistä, videonauhoituksista jne. A TV ottoliittimet analogisen äänen sisääntuloon televisiosta. B Tapeottoliittimet analogisen nauhan toistoon. C CDR ottoliittimet CDtallentimen analogiseen toistoon. Tasapainotettu analoginen ottoliittymä (XLR), käytettävissä kaikille signaalilähteille, jotka antavat tasapainotettua signaalia. Saatavana vain CD Inputtoiminnon kautta vaihtoehtona tasapainottamattomille RCAliittimille (ottoliitäntä J). Pinkokoonpano XLRottoliittymille: Pin 1 on maadoitus, Pin 2 on plus/ kuuma, Pin 3 on miinus/kylmä. E vasemman kaiuttimen antoliittymä, järjestelmä 2. F vasemman kaiuttimen antoliittymä, järjestelmä 1. G virta kokoonpano ACliittymä. H Virittimen analogiset ottoliittimet. I Prosessorin analogiset ottoliittymät. Nämä ottoliittymät menevät suoraan HK990:n vahvistinosioon ohittaen äänenvoimakkuuden ja sävyn säädöt. Voit liittää tässä etummaisen kanavan Pre out l+rsignaalin ulkoisesta surroundprosessorista, joka hyödyttää HK 990:n suurta tehoa ja prosessorin äänenvoimakkuuden hallintaa. Huomaa: Käytä prosessorin ottoliittymää ainoastaan laitteella, jossa on oma äänenvoimakkuuden säätö! J CD analogiset ottoliittimet. Voit valita joko tämän ottoliittimen tai tasapainotetun ottoliittimen analogisena CD:n ottoliittymän tilan asetuksista. K Phono ottoliittymä levysoittimelle, jossa Moving Magnet (korkea teho ja korkea impedanssi) tai korkeatehoinen Moving Coiläänirasia. L Phonoottoliittymä levysoittimelle, jossa Moving Coiltyyppinen äänirasia (matala ulostuloteho ja matala impedanssi). M Jos levysoittimessa on erillinen maajohto, liitä se tähän hurinan välttämiseksi. N Liitä kytkentäottoliittymä (jos saatavana) yhteen tai kahteen lisäbassoon näihin kytkimellisiin onoffottoliittimiin. Kun kytket HK 990:n päälle, se lähettää kytkentäsignaalin, joka kytkee lisäbassokaiuttimet päälle. Kun kytket HK 990:n pois päältä lisäbassokaiuttimet kytkeytyvät myös pois päältä. O HRs (HighResolution synkronisaatio) ottoliittymä. Käytä mukana tulevaa HRskaapelia HD 990 CDsoittimen liittämiseen (tai muu vastaavasti varusteltu soitin) optimaalisen äänenlaadun saavuttamiseksi. P optinen digitaalinen ottoliittymä (Toslinkki). Liitä mikä tahansa digitaalinen laite, jossa optinen digitaalinen antoliittymä yhteen näistä ottoliittymistä. Paina optista jakkiliitintä saranallisen aukon läpi, joka peittää ottoliittymää, kunnes se napsahtaa paikoilleen. Q Koaksiaalinen digitaalinen ottoliittymä. Liitä mikä tahansa digitaalinen laite, jossa koaksiaalinen, digitaalinen antoliittymä yhteen näistä ottoliittymistä. Koaksiaalisdigitaalinen lähetys on yleensä suositellumpi, jos valinnanvaraa on. R Kaukosäädin In. HK 990:n käyttämiseksi ulkoisella kaukosäätimen infrapunasensorilla, liitä johto kaukosäätimen sensorista tähän. S Kaukosäädin OUT. Liitä muu Harman Kardonlaite (voit myös kokeilla muita merkkejä), jota haluat ohjata HK 990:n kaukosäätimellä tähän antoliittymään. SUOMI Liitännät 5

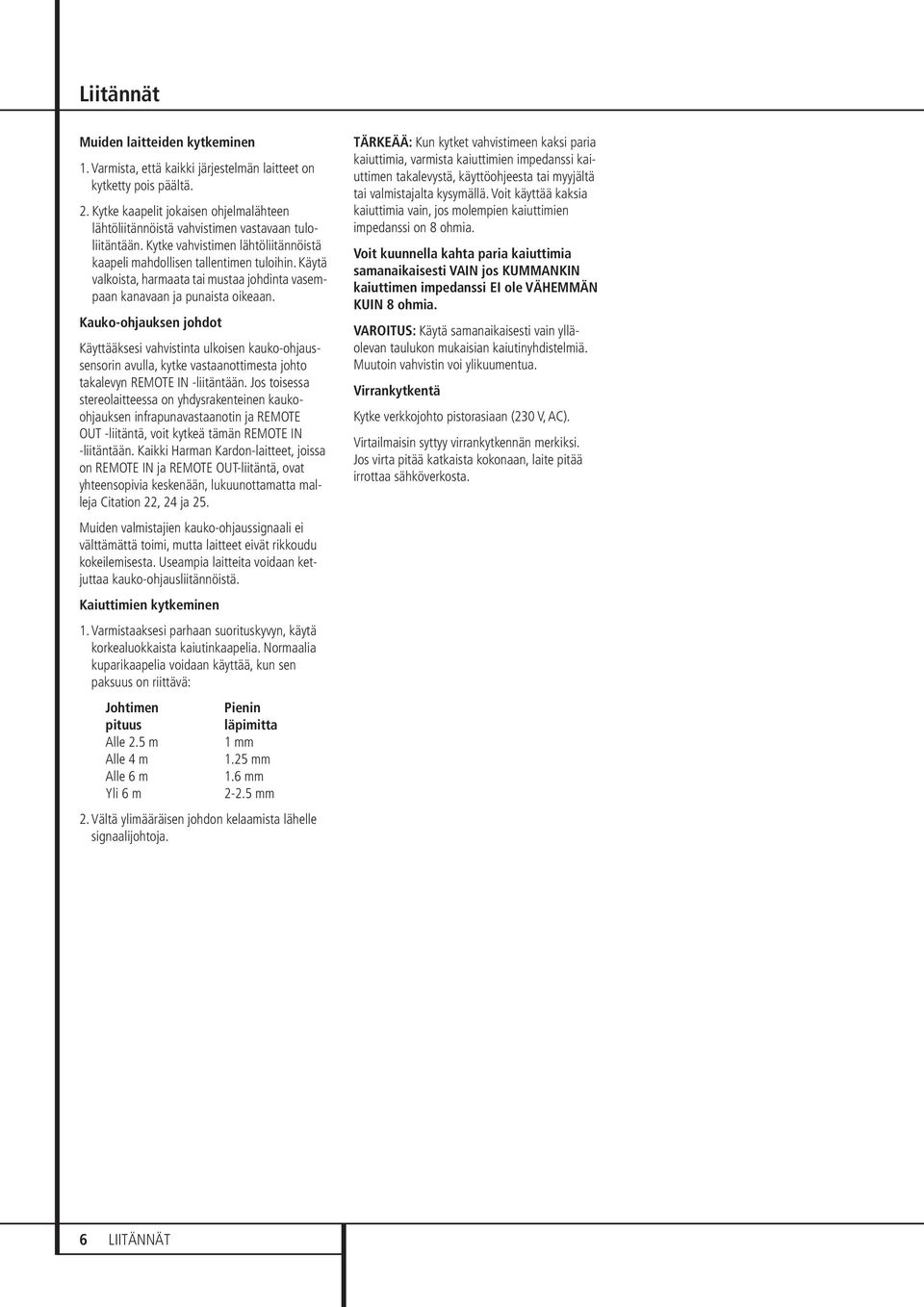

6 Liitännät Muiden laitteiden kytkeminen 1. Varmista, että kaikki järjestelmän laitteet on kytketty pois päältä. 2. Kytke kaapelit jokaisen ohjelmalähteen lähtöliitännöistä vahvistimen vastavaan tuloliitäntään. Kytke vahvistimen lähtöliitännöistä kaapeli mahdollisen tallentimen tuloihin. Käytä valkoista, harmaata tai mustaa johdinta vasempaan kanavaan ja punaista oikeaan. Kaukoohjauksen johdot Käyttääksesi vahvistinta ulkoisen kaukoohjaussensorin avulla, kytke vastaanottimesta johto takalevyn REMOTE IN liitäntään. Jos toisessa stereolaitteessa on yhdysrakenteinen kaukoohjauksen infrapunavastaanotin ja REMOTE OUT liitäntä, voit kytkeä tämän REMOTE IN liitäntään. Kaikki Harman Kardonlaitteet, joissa on REMOTE IN ja REMOTE OUTliitäntä, ovat yhteensopivia keskenään, lukuunottamatta malleja Citation 22, 24 ja 25. Muiden valmistajien kaukoohjaussignaali ei välttämättä toimi, mutta laitteet eivät rikkoudu kokeilemisesta. Useampia laitteita voidaan ketjuttaa kaukoohjausliitännöistä. Kaiuttimien kytkeminen 1. Varmistaaksesi parhaan suorituskyvyn, käytä korkealuokkaista kaiutinkaapelia. Normaalia kuparikaapelia voidaan käyttää, kun sen paksuus on riittävä: Johtimen pituus Alle 2.5 m Alle 4 m Alle 6 m Yli 6 m Pienin läpimitta 1 mm 1.25 mm 1.6 mm 22.5 mm 2. Vältä ylimääräisen johdon kelaamista lähelle signaalijohtoja. TÄRKEÄÄ: Kun kytket vahvistimeen kaksi paria kaiuttimia, varmista kaiuttimien impedanssi kaiuttimen takalevystä, käyttöohjeesta tai myyjältä tai valmistajalta kysymällä. Voit käyttää kaksia kaiuttimia vain, jos molempien kaiuttimien impedanssi on 8 ohmia. Voit kuunnella kahta paria kaiuttimia samanaikaisesti VAIN jos KUMMANKIN kaiuttimen impedanssi EI ole VÄHEMMÄN KUIN 8 ohmia. VAROITUS: Käytä samanaikaisesti vain ylläolevan taulukon mukaisian kaiutinyhdistelmiä. Muutoin vahvistin voi ylikuumentua. Virrankytkentä Kytke verkkojohto pistorasiaan (230 V, AC). Virtailmaisin syttyy virrankytkennän merkiksi. Jos virta pitää katkaista kokonaan, laite pitää irrottaa sähköverkosta. 6 Liitännät

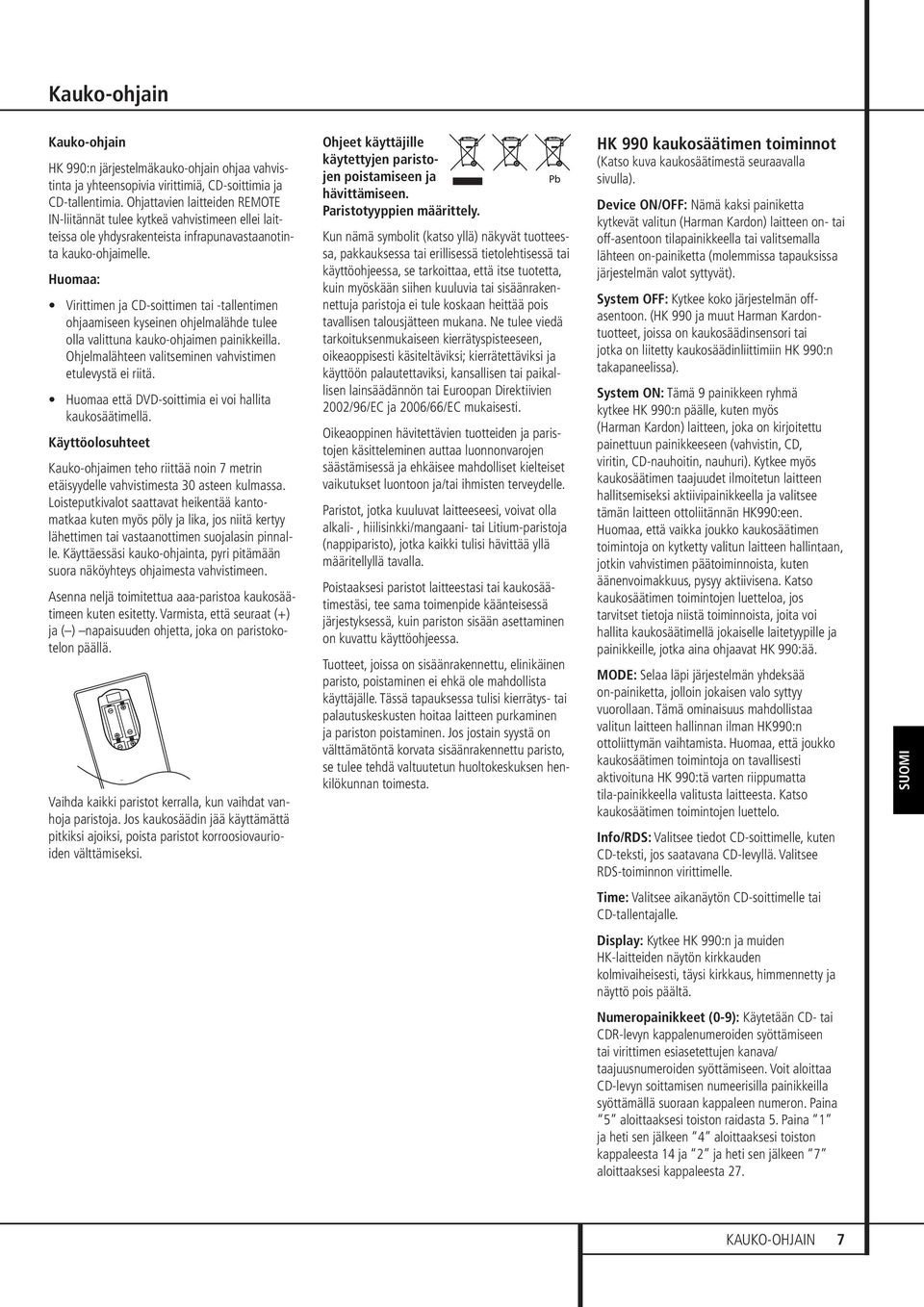

7 Kaukoohjain Kaukoohjain HK 990:n järjestelmäkaukoohjain ohjaa vahvistinta ja yhteensopivia virittimiä, CDsoittimia ja CDtallentimia. Ohjattavien laitteiden REMOTE INliitännät tulee kytkeä vahvistimeen ellei laitteissa ole yhdysrakenteista infrapunavastaanotinta kaukoohjaimelle. Huomaa: Virittimen ja CDsoittimen tai tallentimen ohjaamiseen kyseinen ohjelmalähde tulee olla valittuna kaukoohjaimen painikkeilla. Ohjelmalähteen valitseminen vahvistimen etulevystä ei riitä. Huomaa että DVDsoittimia ei voi hallita kaukosäätimellä. Käyttöolosuhteet Kaukoohjaimen teho riittää noin 7 metrin etäisyydelle vahvistimesta 30 asteen kulmassa. Loisteputkivalot saattavat heikentää kantomatkaa kuten myös pöly ja lika, jos niitä kertyy lähettimen tai vastaanottimen suojalasin pinnalle. Käyttäessäsi kaukoohjainta, pyri pitämään suora näköyhteys ohjaimesta vahvistimeen. Asenna neljä toimitettua aaaparistoa kaukosäätimeen kuten esitetty. Varmista, että seuraat (+) ja ( ) napaisuuden ohjetta, joka on paristokotelon päällä. Vaihda kaikki paristot kerralla, kun vaihdat vanhoja paristoja. Jos kaukosäädin jää käyttämättä pitkiksi ajoiksi, poista paristot korroosiovaurioiden välttämiseksi. Ohjeet käyttäjille käytettyjen paristojen poistamiseen ja hävittämiseen. Paristotyyppien määrittely. Kun nämä symbolit (katso yllä) näkyvät tuotteessa, pakkauksessa tai erillisessä tietolehtisessä tai käyttöohjeessa, se tarkoittaa, että itse tuotetta, kuin myöskään siihen kuuluvia tai sisäänrakennettuja paristoja ei tule koskaan heittää pois tavallisen talousjätteen mukana. Ne tulee viedä tarkoituksenmukaiseen kierrätyspisteeseen, oikeaoppisesti käsiteltäviksi; kierrätettäviksi ja käyttöön palautettaviksi, kansallisen tai paikallisen lainsäädännön tai Euroopan Direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Oikeaoppinen hävitettävien tuotteiden ja paristojen käsitteleminen auttaa luonnonvarojen säästämisessä ja ehkäisee mahdolliset kielteiset vaikutukset luontoon ja/tai ihmisten terveydelle. Paristot, jotka kuuluvat laitteeseesi, voivat olla alkali, hiilisinkki/mangaani tai Litiumparistoja (nappiparisto), jotka kaikki tulisi hävittää yllä määritellyllä tavalla. Poistaaksesi paristot laitteestasi tai kaukosäätimestäsi, tee sama toimenpide käänteisessä järjestyksessä, kuin pariston sisään asettaminen on kuvattu käyttöohjeessa. Tuotteet, joissa on sisäänrakennettu, elinikäinen paristo, poistaminen ei ehkä ole mahdollista käyttäjälle. Tässä tapauksessa tulisi kierrätys tai palautuskeskusten hoitaa laitteen purkaminen ja pariston poistaminen. Jos jostain syystä on välttämätöntä korvata sisäänrakennettu paristo, se tulee tehdä valtuutetun huoltokeskuksen henkilökunnan toimesta. HK 990 kaukosäätimen toiminnot (Katso kuva kaukosäätimestä seuraavalla sivulla). Device ON/OFF: Nämä kaksi painiketta kytkevät valitun (Harman Kardon) laitteen on tai offasentoon tilapainikkeella tai valitsemalla lähteen onpainiketta (molemmissa tapauksissa järjestelmän valot syttyvät). System OFF: Kytkee koko järjestelmän offasentoon. (HK 990 ja muut Harman Kardontuotteet, joissa on kaukosäädinsensori tai jotka on liitetty kaukosäädinliittimiin HK 990:n takapaneelissa). System ON: Tämä 9 painikkeen ryhmä kytkee HK 990:n päälle, kuten myös (Harman Kardon) laitteen, joka on kirjoitettu painettuun painikkeeseen (vahvistin, CD, viritin, CDnauhoitin, nauhuri). Kytkee myös kaukosäätimen taajuudet ilmoitetun laitteen hallitsemiseksi aktiivipainikkeella ja valitsee tämän laitteen ottoliitännän HK990:een. Huomaa, että vaikka joukko kaukosäätimen toimintoja on kytketty valitun laitteen hallintaan, jotkin vahvistimen päätoiminnoista, kuten äänenvoimakkuus, pysyy aktiivisena. Katso kaukosäätimen toimintojen luetteloa, jos tarvitset tietoja niistä toiminnoista, joita voi hallita kaukosäätimellä jokaiselle laitetyypille ja painikkeille, jotka aina ohjaavat HK 990:ää. MODE: Selaa läpi järjestelmän yhdeksää onpainiketta, jolloin jokaisen valo syttyy vuorollaan. Tämä ominaisuus mahdollistaa valitun laitteen hallinnan ilman HK990:n ottoliittymän vaihtamista. Huomaa, että joukko kaukosäätimen toimintoja on tavallisesti aktivoituna HK 990:tä varten riippumatta tilapainikkeella valitusta laitteesta. Katso kaukosäätimen toimintojen luettelo. Info/RDS: Valitsee tiedot CDsoittimelle, kuten CDteksti, jos saatavana CDlevyllä. Valitsee RDStoiminnon virittimelle. Time: Valitsee aikanäytön CDsoittimelle tai CDtallentajalle. Display: Kytkee HK 990:n ja muiden HKlaitteiden näytön kirkkauden kolmivaiheisesti, täysi kirkkaus, himmennetty ja näyttö pois päältä. SUOMI Numeropainikkeet (09): Käytetään CD tai CDRlevyn kappalenumeroiden syöttämiseen tai virittimen esiasetettujen kanava/ taajuusnumeroiden syöttämiseen. Voit aloittaa CDlevyn soittamisen numeerisilla painikkeilla syöttämällä suoraan kappaleen numeron. Paina 5 aloittaaksesi toiston raidasta 5. Paina 1 ja heti sen jälkeen 4 aloittaaksesi toiston kappaleesta 14 ja 2 ja heti sen jälkeen 7 aloittaaksesi kappaleesta 27. Kaukoohjain 7

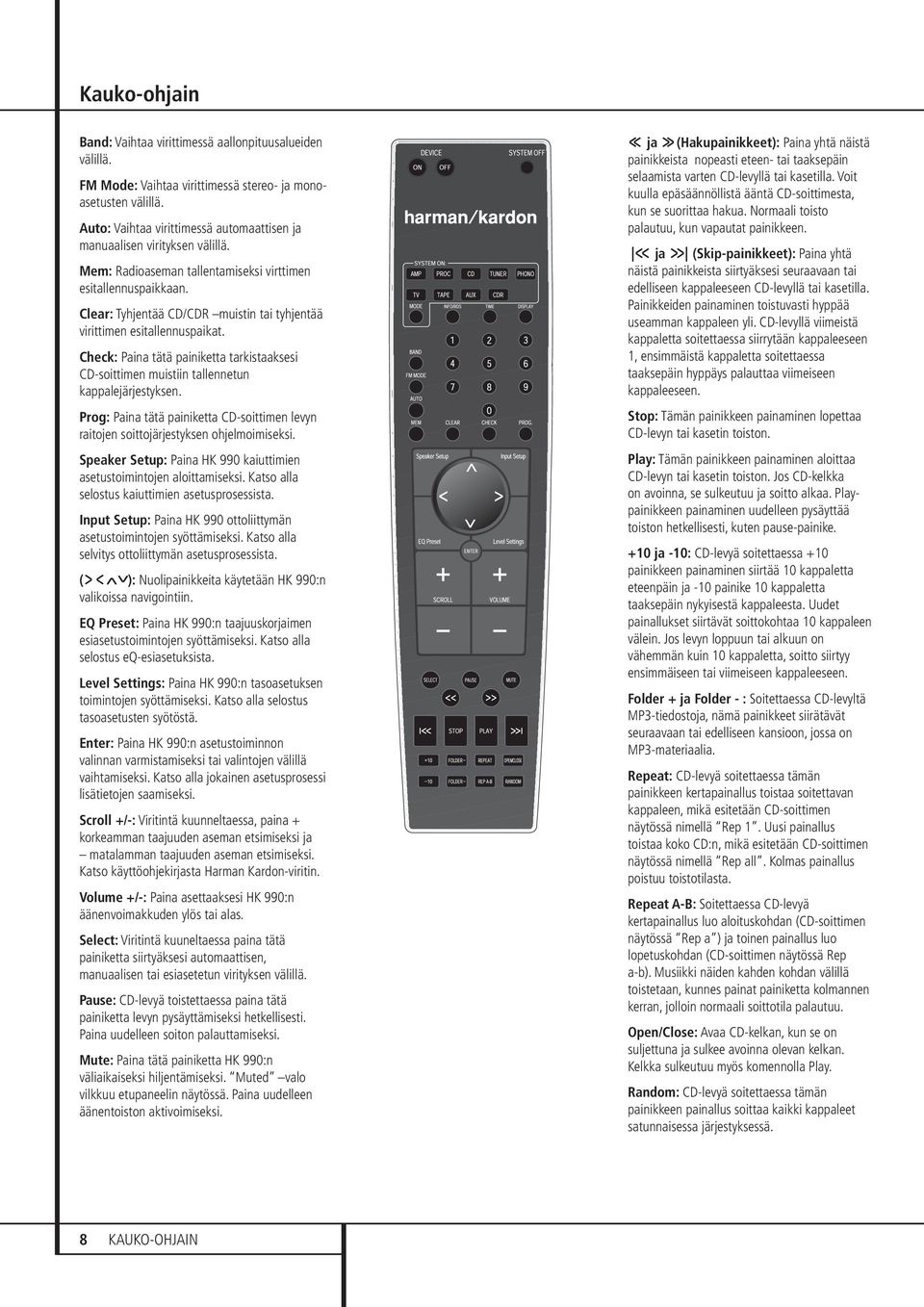

8 Kaukoohjain Band: Vaihtaa virittimessä aallonpituusalueiden välillä. FM Mode: Vaihtaa virittimessä stereo ja monoasetusten välillä. Auto: Vaihtaa virittimessä automaattisen ja manuaalisen virityksen välillä. Mem: Radioaseman tallentamiseksi virttimen esitallennuspaikkaan. Clear: Tyhjentää CD/CDR muistin tai tyhjentää virittimen esitallennuspaikat. Check: Paina tätä painiketta tarkistaaksesi CDsoittimen muistiin tallennetun kappalejärjestyksen. Prog: Paina tätä painiketta CDsoittimen levyn raitojen soittojärjestyksen ohjelmoimiseksi. Speaker Setup: Paina HK 990 kaiuttimien asetustoimintojen aloittamiseksi. Katso alla selostus kaiuttimien asetusprosessista. Input Setup: Paina HK 990 ottoliittymän asetustoimintojen syöttämiseksi. Katso alla selvitys ottoliittymän asetusprosessista. ( ): Nuolipainikkeita käytetään HK 990:n valikoissa navigointiin. EQ Preset: Paina HK 990:n taajuuskorjaimen esiasetustoimintojen syöttämiseksi. Katso alla selostus eqesiasetuksista. Level Settings: Paina HK 990:n tasoasetuksen toimintojen syöttämiseksi. Katso alla selostus tasoasetusten syötöstä. Enter: Paina HK 990:n asetustoiminnon valinnan varmistamiseksi tai valintojen välillä vaihtamiseksi. Katso alla jokainen asetusprosessi lisätietojen saamiseksi. Scroll +/: Viritintä kuunneltaessa, paina + korkeamman taajuuden aseman etsimiseksi ja matalamman taajuuden aseman etsimiseksi. Katso käyttöohjekirjasta Harman Kardonviritin. Volume +/: Paina asettaaksesi HK 990:n äänenvoimakkuden ylös tai alas. Select: Viritintä kuuneltaessa paina tätä painiketta siirtyäksesi automaattisen, manuaalisen tai esiasetetun virityksen välillä. Pause: CDlevyä toistettaessa paina tätä painiketta levyn pysäyttämiseksi hetkellisesti. Paina uudelleen soiton palauttamiseksi. Mute: Paina tätä painiketta HK 990:n väliaikaiseksi hiljentämiseksi. Muted valo vilkkuu etupaneelin näytössä. Paina uudelleen äänentoiston aktivoimiseksi. ja (Hakupainikkeet): Paina yhtä näistä painikkeista nopeasti eteen tai taaksepäin selaamista varten CDlevyllä tai kasetilla. Voit kuulla epäsäännöllistä ääntä CDsoittimesta, kun se suorittaa hakua. Normaali toisto palautuu, kun vapautat painikkeen. ja (Skippainikkeet): Paina yhtä näistä painikkeista siirtyäksesi seuraavaan tai edelliseen kappaleeseen CDlevyllä tai kasetilla. Painikkeiden painaminen toistuvasti hyppää useamman kappaleen yli. CDlevyllä viimeistä kappaletta soitettaessa siirrytään kappaleeseen 1, ensimmäistä kappaletta soitettaessa taaksepäin hyppäys palauttaa viimeiseen kappaleeseen. Stop: Tämän painikkeen painaminen lopettaa CDlevyn tai kasetin toiston. Play: Tämän painikkeen painaminen aloittaa CDlevyn tai kasetin toiston. Jos CDkelkka on avoinna, se sulkeutuu ja soitto alkaa. Playpainikkeen painaminen uudelleen pysäyttää toiston hetkellisesti, kuten pausepainike. +10 ja 10: CDlevyä soitettaessa +10 painikkeen painaminen siirtää 10 kappaletta eteenpäin ja 10 painike 10 kappaletta taaksepäin nykyisestä kappaleesta. Uudet painallukset siirtävät soittokohtaa 10 kappaleen välein. Jos levyn loppuun tai alkuun on vähemmän kuin 10 kappaletta, soitto siirtyy ensimmäiseen tai viimeiseen kappaleeseen. Folder + ja Folder : Soitettaessa CDlevyltä MP3tiedostoja, nämä painikkeet siirätävät seuraavaan tai edelliseen kansioon, jossa on MP3materiaalia. Repeat: CDlevyä soitettaessa tämän painikkeen kertapainallus toistaa soitettavan kappaleen, mikä esitetään CDsoittimen näytössä nimellä Rep 1. Uusi painallus toistaa koko CD:n, mikä esitetään CDsoittimen näytössä nimellä Rep all. Kolmas painallus poistuu toistotilasta. Repeat AB: Soitettaessa CDlevyä kertapainallus luo aloituskohdan (CDsoittimen näytössä Rep a ) ja toinen painallus luo lopetuskohdan (CDsoittimen näytössä Rep ab). Musiikki näiden kahden kohdan välillä toistetaan, kunnes painat painiketta kolmannen kerran, jolloin normaali soittotila palautuu. Open/Close: Avaa CDkelkan, kun se on suljettuna ja sulkee avoinna olevan kelkan. Kelkka sulkeutuu myös komennolla Play. Random: CDlevyä soitettaessa tämän painikkeen painallus soittaa kaikki kappaleet satunnaisessa järjestyksessä. 8 Kaukoohjain

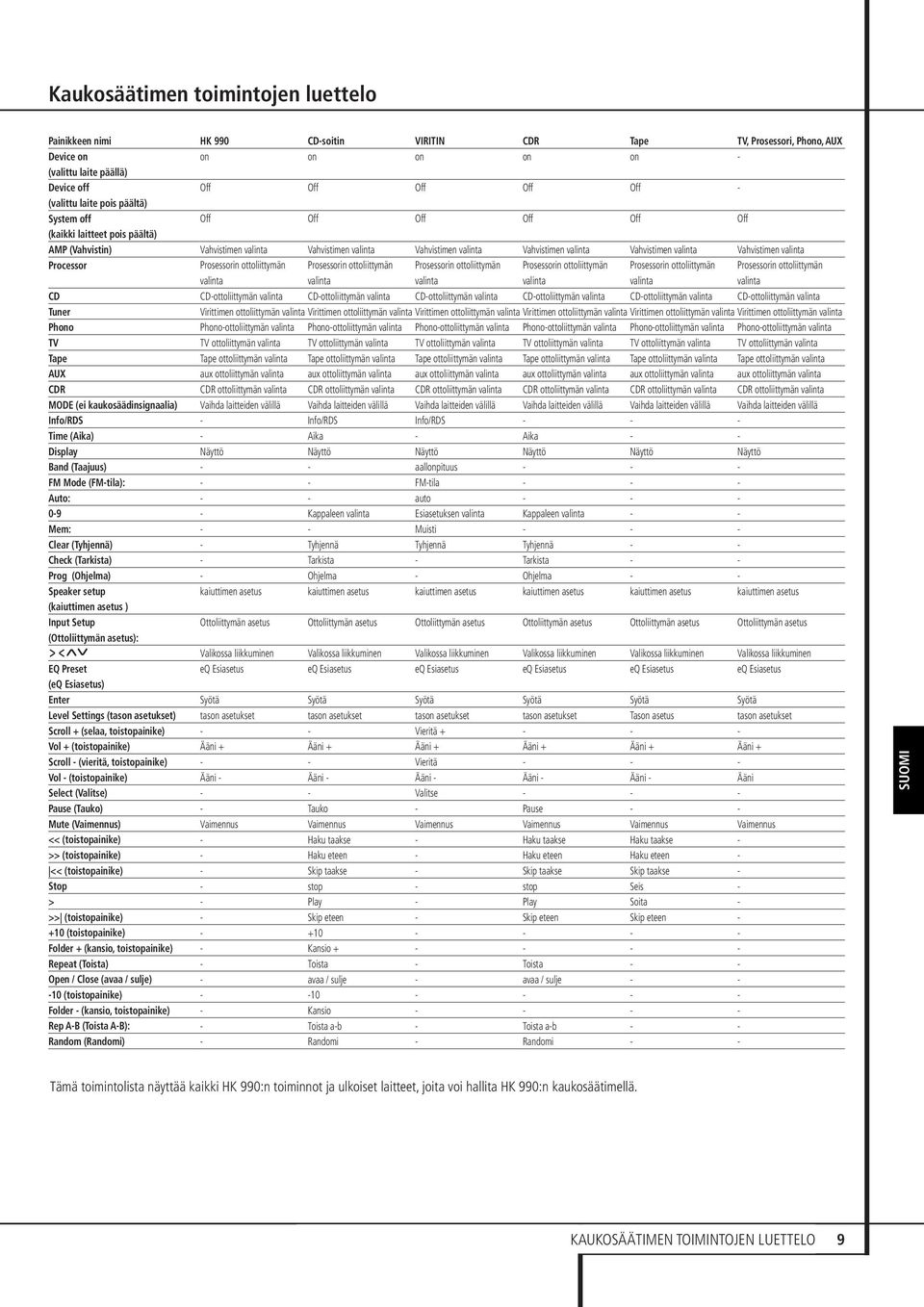

9 Kaukosäätimen toimintojen luettelo Painikkeen nimi Device on (valittu laite päällä) Device off (valittu laite pois päältä) System off (kaikki laitteet pois päältä) AMP (Vahvistin) Processor CD Tuner Phono TV Tape AUX CDR MODE (ei kaukosäädinsignaalia) Info/RDS Time (Aika) Display Band (Taajuus) FM Mode (FMtila): Auto: 09 Mem: Clear (Tyhjennä) Check (Tarkista) Prog (Ohjelma) Speaker setup (kaiuttimen asetus ) Input Setup (Ottoliittymän asetus): EQ Preset (eq Esiasetus) Enter Level Settings (tason asetukset) Scroll + (selaa, toistopainike) Vol + (toistopainike) Scroll (vieritä, toistopainike) Vol (toistopainike) Select (Valitse) Pause (Tauko) Mute (Vaimennus) << (toistopainike) >> (toistopainike) << (toistopainike) Stop > >> (toistopainike) +10 (toistopainike) Folder + (kansio, toistopainike) Repeat (Toista) Open / Close (avaa / sulje) 10 (toistopainike) Folder (kansio, toistopainike) Rep AB (Toista AB): Random (Randomi) HK 990 on Vahvistimen valinta Prosessorin ottoliittymän valinta CDottoliittymän valinta Virittimen ottoliittymän valinta Phonoottoliittymän valinta TV ottoliittymän valinta Tape ottoliittymän valinta aux ottoliittymän valinta CDR ottoliittymän valinta Vaihda laitteiden välillä Näyttö kaiuttimen asetus Ottoliittymän asetus Valikossa liikkuminen eq Esiasetus Syötä tason asetukset Ääni + Ääni Vaimennus CDsoitin on Vahvistimen valinta Prosessorin ottoliittymän valinta CDottoliittymän valinta Virittimen ottoliittymän valinta Phonoottoliittymän valinta TV ottoliittymän valinta Tape ottoliittymän valinta aux ottoliittymän valinta CDR ottoliittymän valinta Vaihda laitteiden välillä Info/RDS Aika Näyttö Kappaleen valinta Tyhjennä Tarkista Ohjelma kaiuttimen asetus Ottoliittymän asetus Valikossa liikkuminen eq Esiasetus Syötä tason asetukset Ääni + Ääni Tauko Vaimennus Haku taakse Haku eteen Skip taakse stop Play Skip eteen +10 Kansio + Toista avaa / sulje 10 Kansio Toista ab Randomi VIRITIN on Vahvistimen valinta Prosessorin ottoliittymän valinta CDottoliittymän valinta Virittimen ottoliittymän valinta Phonoottoliittymän valinta TV ottoliittymän valinta Tape ottoliittymän valinta aux ottoliittymän valinta CDR ottoliittymän valinta Vaihda laitteiden välillä Info/RDS Näyttö aallonpituus FMtila auto Esiasetuksen valinta Muisti Tyhjennä kaiuttimen asetus Ottoliittymän asetus Valikossa liikkuminen eq Esiasetus Syötä tason asetukset Vieritä + Ääni + Vieritä Ääni Valitse Vaimennus CDR on Vahvistimen valinta Prosessorin ottoliittymän valinta CDottoliittymän valinta Virittimen ottoliittymän valinta Phonoottoliittymän valinta TV ottoliittymän valinta Tape ottoliittymän valinta aux ottoliittymän valinta CDR ottoliittymän valinta Vaihda laitteiden välillä Aika Näyttö Kappaleen valinta Tyhjennä Tarkista Ohjelma kaiuttimen asetus Ottoliittymän asetus Valikossa liikkuminen eq Esiasetus Syötä tason asetukset Ääni + Ääni Pause Vaimennus Haku taakse Haku eteen Skip taakse stop Play Skip eteen Toista avaa / sulje Toista ab Randomi Tape on Vahvistimen valinta Prosessorin ottoliittymän valinta CDottoliittymän valinta Virittimen ottoliittymän valinta Phonoottoliittymän valinta TV ottoliittymän valinta Tape ottoliittymän valinta aux ottoliittymän valinta CDR ottoliittymän valinta Vaihda laitteiden välillä Näyttö kaiuttimen asetus Ottoliittymän asetus Valikossa liikkuminen eq Esiasetus Syötä Tason asetus Ääni + Ääni Vaimennus Haku taakse Haku eteen Skip taakse Seis Soita Skip eteen TV, Prosessori, Phono, AUX Vahvistimen valinta Prosessorin ottoliittymän valinta CDottoliittymän valinta Virittimen ottoliittymän valinta Phonoottoliittymän valinta TV ottoliittymän valinta Tape ottoliittymän valinta aux ottoliittymän valinta CDR ottoliittymän valinta Vaihda laitteiden välillä Näyttö kaiuttimen asetus Ottoliittymän asetus Valikossa liikkuminen eq Esiasetus Syötä tason asetukset Ääni + Ääni Vaimennus SUOMI Tämä toimintolista näyttää kaikki HK 990:n toiminnot ja ulkoiset laitteet, joita voi hallita HK 990:n kaukosäätimellä. Kaukosäätimen toimintojen luettelo 9

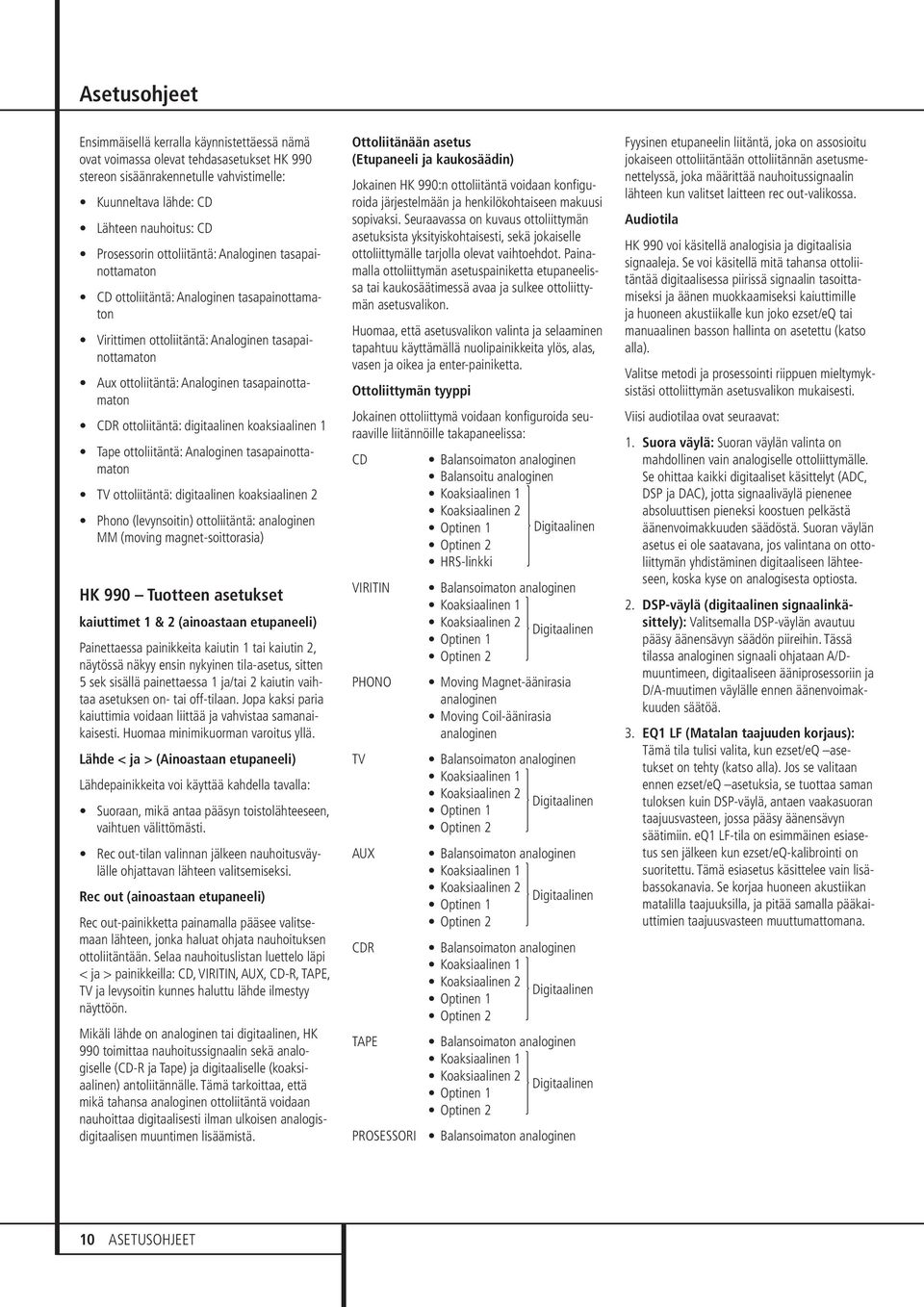

10 Asetusohjeet Ensimmäisellä kerralla käynnistettäessä nämä ovat voimassa olevat tehdasasetukset HK 990 stereon sisäänrakennetulle vahvistimelle: Kuunneltava lähde: CD Lähteen nauhoitus: CD Prosessorin ottoliitäntä: Analoginen tasapainottamaton CD ottoliitäntä: Analoginen tasapainottamaton Virittimen ottoliitäntä: Analoginen tasapainottamaton Aux ottoliitäntä: Analoginen tasapainottamaton CDR ottoliitäntä: digitaalinen koaksiaalinen 1 Tape ottoliitäntä: Analoginen tasapainottamaton TV ottoliitäntä: digitaalinen koaksiaalinen 2 Phono (levynsoitin) ottoliitäntä: analoginen MM (moving magnetsoittorasia) HK 990 Tuotteen asetukset kaiuttimet 1 & 2 (ainoastaan etupaneeli) Painettaessa painikkeita kaiutin 1 tai kaiutin 2, näytössä näkyy ensin nykyinen tilaasetus, sitten 5 sek sisällä painettaessa 1 ja/tai 2 kaiutin vaihtaa asetuksen on tai offtilaan. Jopa kaksi paria kaiuttimia voidaan liittää ja vahvistaa samanaikaisesti. Huomaa minimikuorman varoitus yllä. Lähde < ja > (Ainoastaan etupaneeli) Lähdepainikkeita voi käyttää kahdella tavalla: Suoraan, mikä antaa pääsyn toistolähteeseen, vaihtuen välittömästi. Rec outtilan valinnan jälkeen nauhoitusväylälle ohjattavan lähteen valitsemiseksi. Rec out (ainoastaan etupaneeli) Rec outpainikketta painamalla pääsee valitsemaan lähteen, jonka haluat ohjata nauhoituksen ottoliitäntään. Selaa nauhoituslistan luettelo läpi < ja > painikkeilla: CD, VIRITIN, AUX, CDR, TAPE, TV ja levysoitin kunnes haluttu lähde ilmestyy näyttöön. Mikäli lähde on analoginen tai digitaalinen, HK 990 toimittaa nauhoitussignaalin sekä analogiselle (CDR ja Tape) ja digitaaliselle (koaksiaalinen) antoliitännälle. Tämä tarkoittaa, että mikä tahansa analoginen ottoliitäntä voidaan nauhoittaa digitaalisesti ilman ulkoisen analogisdigitaalisen muuntimen lisäämistä. Ottoliitänään asetus (Etupaneeli ja kaukosäädin) Jokainen HK 990:n ottoliitäntä voidaan konfiguroida järjestelmään ja henkilökohtaiseen makuusi sopivaksi. Seuraavassa on kuvaus ottoliittymän asetuksista yksityiskohtaisesti, sekä jokaiselle ottoliittymälle tarjolla olevat vaihtoehdot. Painamalla ottoliittymän asetuspainiketta etupaneelissa tai kaukosäätimessä avaa ja sulkee ottoliittymän asetusvalikon. Huomaa, että asetusvalikon valinta ja selaaminen tapahtuu käyttämällä nuolipainikkeita ylös, alas, vasen ja oikea ja enterpainiketta. Ottoliittymän tyyppi Jokainen ottoliittymä voidaan konfiguroida seuraaville liitännöille takapaneelissa: CD VIRITIN PHONO TV AUX CDR TAPE Balansoimaton analoginen Balansoitu analoginen Koaksiaalinen 1 Koaksiaalinen 2 Optinen 1 Digitaalinen Optinen 2 HRSlinkki Balansoimaton analoginen Koaksiaalinen 1 Koaksiaalinen 2 Digitaalinen Optinen 1 Optinen 2 Moving Magnetäänirasia analoginen Moving Coiläänirasia analoginen Balansoimaton analoginen Koaksiaalinen 1 Koaksiaalinen 2 Digitaalinen Optinen 1 Optinen 2 Balansoimaton analoginen Koaksiaalinen 1 Koaksiaalinen 2 Digitaalinen Optinen 1 Optinen 2 Balansoimaton analoginen Koaksiaalinen 1 Koaksiaalinen 2 Digitaalinen Optinen 1 Optinen 2 Balansoimaton analoginen Koaksiaalinen 1 Koaksiaalinen 2 Digitaalinen Optinen 1 Optinen 2 PROSESSORI Balansoimaton analoginen Fyysinen etupaneelin liitäntä, joka on assosioitu jokaiseen ottoliitäntään ottoliitännän asetusmenettelyssä, joka määrittää nauhoitussignaalin lähteen kun valitset laitteen rec outvalikossa. Audiotila HK 990 voi käsitellä analogisia ja digitaalisia signaaleja. Se voi käsitellä mitä tahansa ottoliitäntää digitaalisessa piirissä signaalin tasoittamiseksi ja äänen muokkaamiseksi kaiuttimille ja huoneen akustiikalle kun joko ezset/eq tai manuaalinen basson hallinta on asetettu (katso alla). Valitse metodi ja prosessointi riippuen mieltymyksistäsi ottoliittymän asetusvalikon mukaisesti. Viisi audiotilaa ovat seuraavat: 1. Suora väylä: Suoran väylän valinta on mahdollinen vain analogiselle ottoliittymälle. Se ohittaa kaikki digitaaliset käsittelyt (ADC, DSP ja DAC), jotta signaaliväylä pienenee absoluuttisen pieneksi koostuen pelkästä äänenvoimakkuuden säädöstä. Suoran väylän asetus ei ole saatavana, jos valintana on ottoliittymän yhdistäminen digitaaliseen lähteeseen, koska kyse on analogisesta optiosta. 2. DSPväylä (digitaalinen signaalinkäsittely): Valitsemalla DSPväylän avautuu pääsy äänensävyn säädön piireihin. Tässä tilassa analoginen signaali ohjataan A/Dmuuntimeen, digitaaliseen ääniprosessoriin ja D/Amuutimen väylälle ennen äänenvoimakkuuden säätöä. 3. EQ1 LF (Matalan taajuuden korjaus): Tämä tila tulisi valita, kun ezset/eq asetukset on tehty (katso alla). Jos se valitaan ennen ezset/eq asetuksia, se tuottaa saman tuloksen kuin DSPväylä, antaen vaakasuoran taajuusvasteen, jossa pääsy äänensävyn säätimiin. eq1 LFtila on esimmäinen esiasetus sen jälkeen kun ezset/eqkalibrointi on suoritettu. Tämä esiasetus käsittelee vain lisäbassokanavia. Se korjaa huoneen akustiikan matalilla taajuuksilla, ja pitää samalla pääkaiuttimien taajuusvasteen muuttumattomana. 10 Asetusohjeet

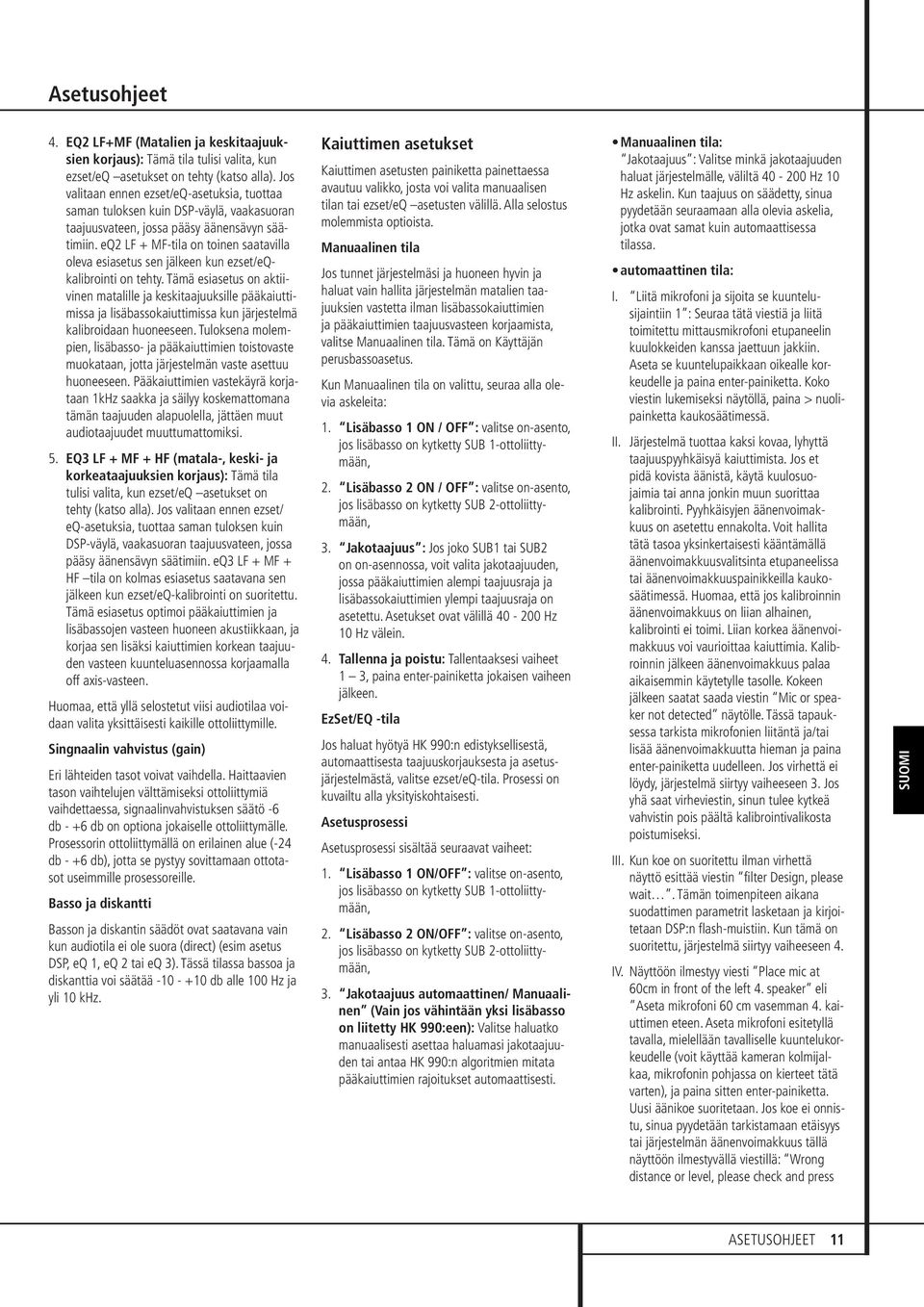

11 Asetusohjeet 4. EQ2 LF+MF (Matalien ja keskitaajuuksien korjaus): Tämä tila tulisi valita, kun ezset/eq asetukset on tehty (katso alla). Jos valitaan ennen ezset/eqasetuksia, tuottaa saman tuloksen kuin DSPväylä, vaakasuoran taajuusvateen, jossa pääsy äänensävyn säätimiin. eq2 LF + MFtila on toinen saatavilla oleva esiasetus sen jälkeen kun ezset/eqkalibrointi on tehty. Tämä esiasetus on aktiivinen matalille ja keskitaajuuksille pääkaiuttimissa ja lisäbassokaiuttimissa kun järjestelmä kalibroidaan huoneeseen. Tuloksena molempien, lisäbasso ja pääkaiuttimien toistovaste muokataan, jotta järjestelmän vaste asettuu huoneeseen. Pääkaiuttimien vastekäyrä korjataan 1kHz saakka ja säilyy koskemattomana tämän taajuuden alapuolella, jättäen muut audiotaajuudet muuttumattomiksi. 5. EQ3 LF + MF + HF (matala, keski ja korkeataajuuksien korjaus): Tämä tila tulisi valita, kun ezset/eq asetukset on tehty (katso alla). Jos valitaan ennen ezset/ eqasetuksia, tuottaa saman tuloksen kuin DSPväylä, vaakasuoran taajuusvateen, jossa pääsy äänensävyn säätimiin. eq3 LF + MF + HF tila on kolmas esiasetus saatavana sen jälkeen kun ezset/eqkalibrointi on suoritettu. Tämä esiasetus optimoi pääkaiuttimien ja lisäbassojen vasteen huoneen akustiikkaan, ja korjaa sen lisäksi kaiuttimien korkean taajuuden vasteen kuunteluasennossa korjaamalla off axisvasteen. Huomaa, että yllä selostetut viisi audiotilaa voidaan valita yksittäisesti kaikille ottoliittymille. Singnaalin vahvistus (gain) Eri lähteiden tasot voivat vaihdella. Haittaavien tason vaihtelujen välttämiseksi ottoliittymiä vaihdettaessa, signaalinvahvistuksen säätö 6 db +6 db on optiona jokaiselle ottoliittymälle. Prosessorin ottoliittymällä on erilainen alue (24 db +6 db), jotta se pystyy sovittamaan ottotasot useimmille prosessoreille. Basso ja diskantti Basson ja diskantin säädöt ovat saatavana vain kun audiotila ei ole suora (direct) (esim asetus DSP, eq 1, eq 2 tai eq 3). Tässä tilassa bassoa ja diskanttia voi säätää db alle 100 Hz ja yli 10 khz. Kaiuttimen asetukset Kaiuttimen asetusten painiketta painettaessa avautuu valikko, josta voi valita manuaalisen tilan tai ezset/eq asetusten välillä. Alla selostus molemmista optioista. Manuaalinen tila Jos tunnet järjestelmäsi ja huoneen hyvin ja haluat vain hallita järjestelmän matalien taajuuksien vastetta ilman lisäbassokaiuttimien ja pääkaiuttimien taajuusvasteen korjaamista, valitse Manuaalinen tila. Tämä on Käyttäjän perusbassoasetus. Kun Manuaalinen tila on valittu, seuraa alla olevia askeleita: 1. Lisäbasso 1 ON / OFF : valitse onasento, jos lisäbasso on kytketty SUB 1ottoliittymään, 2. Lisäbasso 2 ON / OFF : valitse onasento, jos lisäbasso on kytketty SUB 2ottoliittymään, 3. Jakotaajuus : Jos joko SUB1 tai SUB2 on onasennossa, voit valita jakotaajuuden, jossa pääkaiuttimien alempi taajuusraja ja lisäbassokaiuttimien ylempi taajuusraja on asetettu. Asetukset ovat välillä Hz 10 Hz välein. 4. Tallenna ja poistu: Tallentaaksesi vaiheet 1 3, paina enterpainiketta jokaisen vaiheen jälkeen. EzSet/EQ tila Jos haluat hyötyä HK 990:n edistyksellisestä, automaattisesta taajuuskorjauksesta ja asetusjärjestelmästä, valitse ezset/eqtila. Prosessi on kuvailtu alla yksityiskohtaisesti. Asetusprosessi Asetusprosessi sisältää seuraavat vaiheet: 1. Lisäbasso 1 ON/OFF : valitse onasento, jos lisäbasso on kytketty SUB 1ottoliittymään, 2. Lisäbasso 2 ON/OFF : valitse onasento, jos lisäbasso on kytketty SUB 2ottoliittymään, 3. Jakotaajuus automaattinen/ Manuaalinen (Vain jos vähintään yksi lisäbasso on liitetty HK 990:een): Valitse haluatko manuaalisesti asettaa haluamasi jakotaajuuden tai antaa HK 990:n algoritmien mitata pääkaiuttimien rajoitukset automaattisesti. Manuaalinen tila: Jakotaajuus : Valitse minkä jakotaajuuden haluat järjestelmälle, väliltä Hz 10 Hz askelin. Kun taajuus on säädetty, sinua pyydetään seuraamaan alla olevia askelia, jotka ovat samat kuin automaattisessa tilassa. automaattinen tila: I. Liitä mikrofoni ja sijoita se kuuntelusijaintiin 1 : Seuraa tätä viestiä ja liitä toimitettu mittausmikrofoni etupaneelin kuulokkeiden kanssa jaettuun jakkiin. Aseta se kuuntelupaikkaan oikealle korkeudelle ja paina enterpainiketta. Koko viestin lukemiseksi näytöllä, paina > nuolipainketta kaukosäätimessä. II. Järjestelmä tuottaa kaksi kovaa, lyhyttä taajuuspyyhkäisyä kaiuttimista. Jos et pidä kovista äänistä, käytä kuulosuojaimia tai anna jonkin muun suorittaa kalibrointi. Pyyhkäisyjen äänenvoimakkuus on asetettu ennakolta. Voit hallita tätä tasoa yksinkertaisesti kääntämällä äänenvoimakkuusvalitsinta etupaneelissa tai äänenvoimakkuuspainikkeilla kaukosäätimessä. Huomaa, että jos kalibroinnin äänenvoimakkuus on liian alhainen, kalibrointi ei toimi. Liian korkea äänenvoimakkuus voi vaurioittaa kaiuttimia. Kalibroinnin jälkeen äänenvoimakkuus palaa aikaisemmin käytetylle tasolle. Kokeen jälkeen saatat saada viestin Mic or speaker not detected näytölle. Tässä tapauksessa tarkista mikrofonien liitäntä ja/tai lisää äänenvoimakkuutta hieman ja paina enterpainiketta uudelleen. Jos virhettä ei löydy, järjestelmä siirtyy vaiheeseen 3. Jos yhä saat virheviestin, sinun tulee kytkeä vahvistin pois päältä kalibrointivalikosta poistumiseksi. III. Kun koe on suoritettu ilman virhettä näyttö esittää viestin filter Design, please wait. Tämän toimenpiteen aikana suodattimen parametrit lasketaan ja kirjoitetaan DSP:n flashmuistiin. Kun tämä on suoritettu, järjestelmä siirtyy vaiheeseen 4. IV. Näyttöön ilmestyy viesti Place mic at 60cm in front of the left 4. speaker eli Aseta mikrofoni 60 cm vasemman 4. kaiuttimen eteen. Aseta mikrofoni esitetyllä tavalla, mielellään tavalliselle kuuntelukorkeudelle (voit käyttää kameran kolmijalkaa, mikrofonin pohjassa on kierteet tätä varten), ja paina sitten enterpainiketta. Uusi äänikoe suoritetaan. Jos koe ei onnistu, sinua pyydetään tarkistamaan etäisyys tai järjestelmän äänenvoimakkuus tällä näyttöön ilmestyvällä viestillä: Wrong distance or level, please check and press SUOMI Asetusohjeet 11

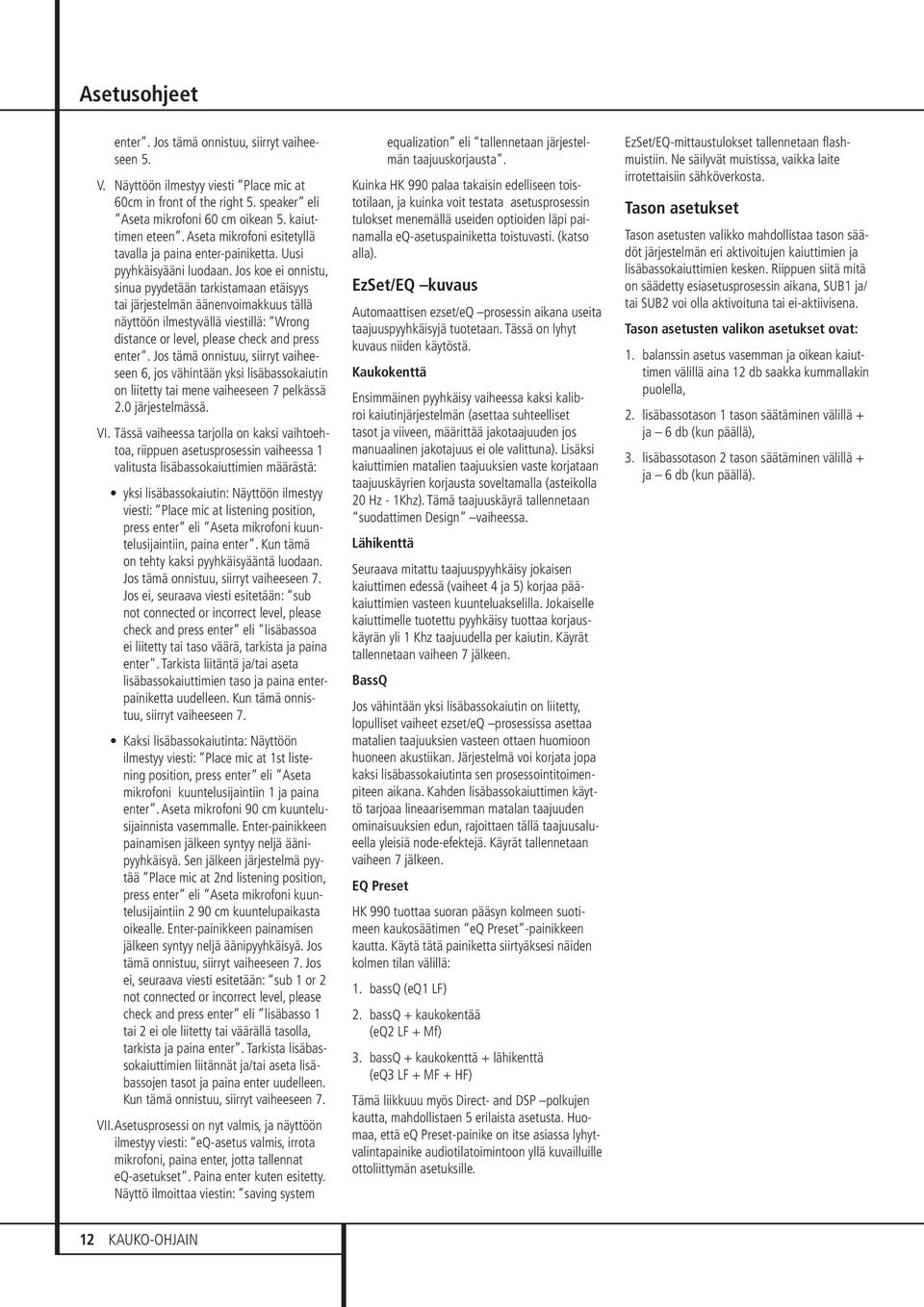

12 Asetusohjeet enter. Jos tämä onnistuu, siirryt vaiheeseen 5. V. Näyttöön ilmestyy viesti Place mic at 60cm in front of the right 5. speaker eli Aseta mikrofoni 60 cm oikean 5. kaiuttimen eteen. Aseta mikrofoni esitetyllä tavalla ja paina enterpainiketta. Uusi pyyhkäisyääni luodaan. Jos koe ei onnistu, sinua pyydetään tarkistamaan etäisyys tai järjestelmän äänenvoimakkuus tällä näyttöön ilmestyvällä viestillä: Wrong distance or level, please check and press enter. Jos tämä onnistuu, siirryt vaiheeseen 6, jos vähintään yksi lisäbassokaiutin on liitetty tai mene vaiheeseen 7 pelkässä 2.0 järjestelmässä. VI. Tässä vaiheessa tarjolla on kaksi vaihtoehtoa, riippuen asetusprosessin vaiheessa 1 valitusta lisäbassokaiuttimien määrästä: yksi lisäbassokaiutin: Näyttöön ilmestyy viesti: Place mic at listening position, press enter eli Aseta mikrofoni kuuntelusijaintiin, paina enter. Kun tämä on tehty kaksi pyyhkäisyääntä luodaan. Jos tämä onnistuu, siirryt vaiheeseen 7. Jos ei, seuraava viesti esitetään: sub not connected or incorrect level, please check and press enter eli "lisäbassoa ei liitetty tai taso väärä, tarkista ja paina enter". Tarkista liitäntä ja/tai aseta lisäbassokaiuttimien taso ja paina enterpainiketta uudelleen. Kun tämä onnistuu, siirryt vaiheeseen 7. Kaksi lisäbassokaiutinta: Näyttöön ilmestyy viesti: Place mic at 1st listening position, press enter eli Aseta mikrofoni kuuntelusijaintiin 1 ja paina enter. Aseta mikrofoni 90 cm kuuntelusijainnista vasemmalle. Enterpainikkeen painamisen jälkeen syntyy neljä äänipyyhkäisyä. Sen jälkeen järjestelmä pyytää Place mic at 2nd listening position, press enter eli Aseta mikrofoni kuuntelusijaintiin 2 90 cm kuuntelupaikasta oikealle. Enterpainikkeen painamisen jälkeen syntyy neljä äänipyyhkäisyä. Jos tämä onnistuu, siirryt vaiheeseen 7. Jos ei, seuraava viesti esitetään: sub 1 or 2 not connected or incorrect level, please check and press enter eli lisäbasso 1 tai 2 ei ole liitetty tai väärällä tasolla, tarkista ja paina enter. Tarkista lisäbassokaiuttimien liitännät ja/tai aseta lisäbassojen tasot ja paina enter uudelleen. Kun tämä onnistuu, siirryt vaiheeseen 7. VII. Asetusprosessi on nyt valmis, ja näyttöön ilmestyy viesti: eqasetus valmis, irrota mikrofoni, paina enter, jotta tallennat eqasetukset. Paina enter kuten esitetty. Näyttö ilmoittaa viestin: saving system equalization eli tallennetaan järjestelmän taajuuskorjausta. Kuinka HK 990 palaa takaisin edelliseen toistotilaan, ja kuinka voit testata asetusprosessin tulokset menemällä useiden optioiden läpi painamalla eqasetuspainiketta toistuvasti. (katso alla). EzSet/EQ kuvaus Automaattisen ezset/eq prosessin aikana useita taajuuspyyhkäisyjä tuotetaan. Tässä on lyhyt kuvaus niiden käytöstä. Kaukokenttä Ensimmäinen pyyhkäisy vaiheessa kaksi kalibroi kaiutinjärjestelmän (asettaa suhteelliset tasot ja viiveen, määrittää jakotaajuuden jos manuaalinen jakotajuus ei ole valittuna). Lisäksi kaiuttimien matalien taajuuksien vaste korjataan taajuuskäyrien korjausta soveltamalla (asteikolla 20 Hz 1Khz). Tämä taajuuskäyrä tallennetaan suodattimen Design vaiheessa. Lähikenttä Seuraava mitattu taajuuspyyhkäisy jokaisen kaiuttimen edessä (vaiheet 4 ja 5) korjaa pääkaiuttimien vasteen kuunteluakselilla. Jokaiselle kaiuttimelle tuotettu pyyhkäisy tuottaa korjauskäyrän yli 1 Khz taajuudella per kaiutin. Käyrät tallennetaan vaiheen 7 jälkeen. BassQ Jos vähintään yksi lisäbassokaiutin on liitetty, lopulliset vaiheet ezset/eq prosessissa asettaa matalien taajuuksien vasteen ottaen huomioon huoneen akustiikan. Järjestelmä voi korjata jopa kaksi lisäbassokaiutinta sen prosessointitoimenpiteen aikana. Kahden lisäbassokaiuttimen käyttö tarjoaa lineaarisemman matalan taajuuden ominaisuuksien edun, rajoittaen tällä taajuusalueella yleisiä nodeefektejä. Käyrät tallennetaan vaiheen 7 jälkeen. EQ Preset HK 990 tuottaa suoran pääsyn kolmeen suotimeen kaukosäätimen eq Preset painikkeen kautta. Käytä tätä painiketta siirtyäksesi näiden kolmen tilan välillä: 1. bassq (eq1 LF) 2. bassq + kaukokentää (eq2 LF + Mf) 3. bassq + kaukokenttä + lähikenttä (eq3 LF + MF + HF) Tämä liikkuuu myös Direct and DSP polkujen kautta, mahdollistaen 5 erilaista asetusta. Huomaa, että eq Presetpainike on itse asiassa lyhytvalintapainike audiotilatoimintoon yllä kuvailluille ottoliittymän asetuksille. EzSet/EQmittaustulokset tallennetaan flashmuistiin. Ne säilyvät muistissa, vaikka laite irrotettaisiin sähköverkosta. Tason asetukset Tason asetusten valikko mahdollistaa tason säädöt järjestelmän eri aktivoitujen kaiuttimien ja lisäbassokaiuttimien kesken. Riippuen siitä mitä on säädetty esiasetusprosessin aikana, SUB1 ja/ tai SUB2 voi olla aktivoituna tai eiaktiivisena. Tason asetusten valikon asetukset ovat: 1. balanssin asetus vasemman ja oikean kaiuttimen välillä aina 12 db saakka kummallakin puolella, 2. lisäbassotason 1 tason säätäminen välillä + ja 6 db (kun päällä), 3. lisäbassotason 2 tason säätäminen välillä + ja 6 db (kun päällä). 12 KaukoOhjain

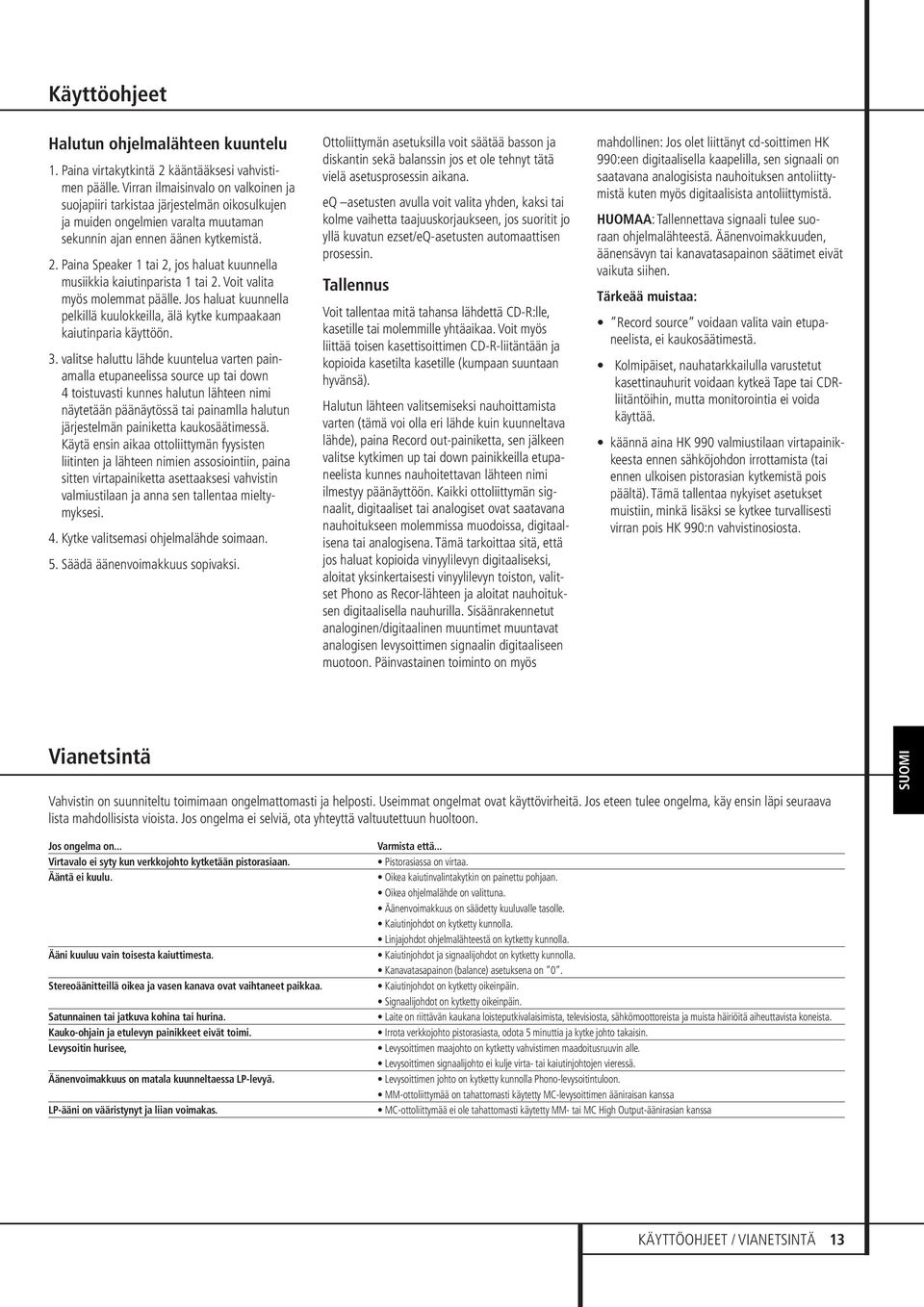

13 Käyttöohjeet Halutun ohjelmalähteen kuuntelu 1. Paina virtakytkintä 2 kääntääksesi vahvistimen päälle. Virran ilmaisinvalo on valkoinen ja suojapiiri tarkistaa järjestelmän oikosulkujen ja muiden ongelmien varalta muutaman sekunnin ajan ennen äänen kytkemistä. 2. Paina Speaker 1 tai 2, jos haluat kuunnella musiikkia kaiutinparista 1 tai 2. Voit valita myös molemmat päälle. Jos haluat kuunnella pelkillä kuulokkeilla, älä kytke kumpaakaan kaiutinparia käyttöön. 3. valitse haluttu lähde kuuntelua varten painamalla etupaneelissa source up tai down 4 toistuvasti kunnes halutun lähteen nimi näytetään päänäytössä tai painamlla halutun järjestelmän painiketta kaukosäätimessä. Käytä ensin aikaa ottoliittymän fyysisten liitinten ja lähteen nimien assosiointiin, paina sitten virtapainiketta asettaaksesi vahvistin valmiustilaan ja anna sen tallentaa mieltymyksesi. 4. Kytke valitsemasi ohjelmalähde soimaan. 5. Säädä äänenvoimakkuus sopivaksi. Ottoliittymän asetuksilla voit säätää basson ja diskantin sekä balanssin jos et ole tehnyt tätä vielä asetusprosessin aikana. eq asetusten avulla voit valita yhden, kaksi tai kolme vaihetta taajuuskorjaukseen, jos suoritit jo yllä kuvatun ezset/eqasetusten automaattisen prosessin. Tallennus Voit tallentaa mitä tahansa lähdettä CDR:lle, kasetille tai molemmille yhtäaikaa. Voit myös liittää toisen kasettisoittimen CDRliitäntään ja kopioida kasetilta kasetille (kumpaan suuntaan hyvänsä). Halutun lähteen valitsemiseksi nauhoittamista varten (tämä voi olla eri lähde kuin kuunneltava lähde), paina Record outpainiketta, sen jälkeen valitse kytkimen up tai down painikkeilla etupaneelista kunnes nauhoitettavan lähteen nimi ilmestyy päänäyttöön. Kaikki ottoliittymän signaalit, digitaaliset tai analogiset ovat saatavana nauhoitukseen molemmissa muodoissa, digitaalisena tai analogisena. Tämä tarkoittaa sitä, että jos haluat kopioida vinyylilevyn digitaaliseksi, aloitat yksinkertaisesti vinyylilevyn toiston, valitset Phono as Recorlähteen ja aloitat nauhoituksen digitaalisella nauhurilla. Sisäänrakennetut analoginen/digitaalinen muuntimet muuntavat analogisen levysoittimen signaalin digitaaliseen muotoon. Päinvastainen toiminto on myös mahdollinen: Jos olet liittänyt cdsoittimen HK 990:een digitaalisella kaapelilla, sen signaali on saatavana analogisista nauhoituksen antoliittymistä kuten myös digitaalisista antoliittymistä. HUOMAA: Tallennettava signaali tulee suoraan ohjelmalähteestä. Äänenvoimakkuuden, äänensävyn tai kanavatasapainon säätimet eivät vaikuta siihen. Tärkeää muistaa: Record source voidaan valita vain etupaneelista, ei kaukosäätimestä. Kolmipäiset, nauhatarkkailulla varustetut kasettinauhurit voidaan kytkeä Tape tai CDRliitäntöihin, mutta monitorointia ei voida käyttää. käännä aina HK 990 valmiustilaan virtapainikkeesta ennen sähköjohdon irrottamista (tai ennen ulkoisen pistorasian kytkemistä pois päältä). Tämä tallentaa nykyiset asetukset muistiin, minkä lisäksi se kytkee turvallisesti virran pois HK 990:n vahvistinosiosta. Vianetsintä Vahvistin on suunniteltu toimimaan ongelmattomasti ja helposti. Useimmat ongelmat ovat käyttövirheitä. Jos eteen tulee ongelma, käy ensin läpi seuraava lista mahdollisista vioista. Jos ongelma ei selviä, ota yhteyttä valtuutettuun huoltoon. SUOMI Jos ongelma on... Virtavalo ei syty kun verkkojohto kytketään pistorasiaan. Ääntä ei kuulu. Ääni kuuluu vain toisesta kaiuttimesta. Stereoäänitteillä oikea ja vasen kanava ovat vaihtaneet paikkaa. Satunnainen tai jatkuva kohina tai hurina. Kaukoohjain ja etulevyn painikkeet eivät toimi. Levysoitin hurisee, Äänenvoimakkuus on matala kuunneltaessa LPlevyä. LPääni on vääristynyt ja liian voimakas. Varmista että... Pistorasiassa on virtaa. Oikea kaiutinvalintakytkin on painettu pohjaan. Oikea ohjelmalähde on valittuna. Äänenvoimakkuus on säädetty kuuluvalle tasolle. Kaiutinjohdot on kytketty kunnolla. Linjajohdot ohjelmalähteestä on kytketty kunnolla. Kaiutinjohdot ja signaalijohdot on kytketty kunnolla. Kanavatasapainon (balance) asetuksena on 0. Kaiutinjohdot on kytketty oikeinpäin. Signaalijohdot on kytketty oikeinpäin. Laite on riittävän kaukana loisteputkivalaisimista, televisiosta, sähkömoottoreista ja muista häiriöitä aiheuttavista koneista. Irrota verkkojohto pistorasiasta, odota 5 minuttia ja kytke johto takaisin. Levysoittimen maajohto on kytketty vahvistimen maadoitusruuvin alle. Levysoittimen signaalijohto ei kulje virta tai kaiutinjohtojen vieressä. Levysoittimen johto on kytketty kunnolla Phonolevysoitintuloon. MMottoliittymää on tahattomasti käytetty MClevysoittimen ääniraisan kanssa MCottoliittymää ei ole tahattomasti käytetty MM tai MC High Outputäänirasian kanssa KÄYTTÖOHJEET / Vianetsintä 13

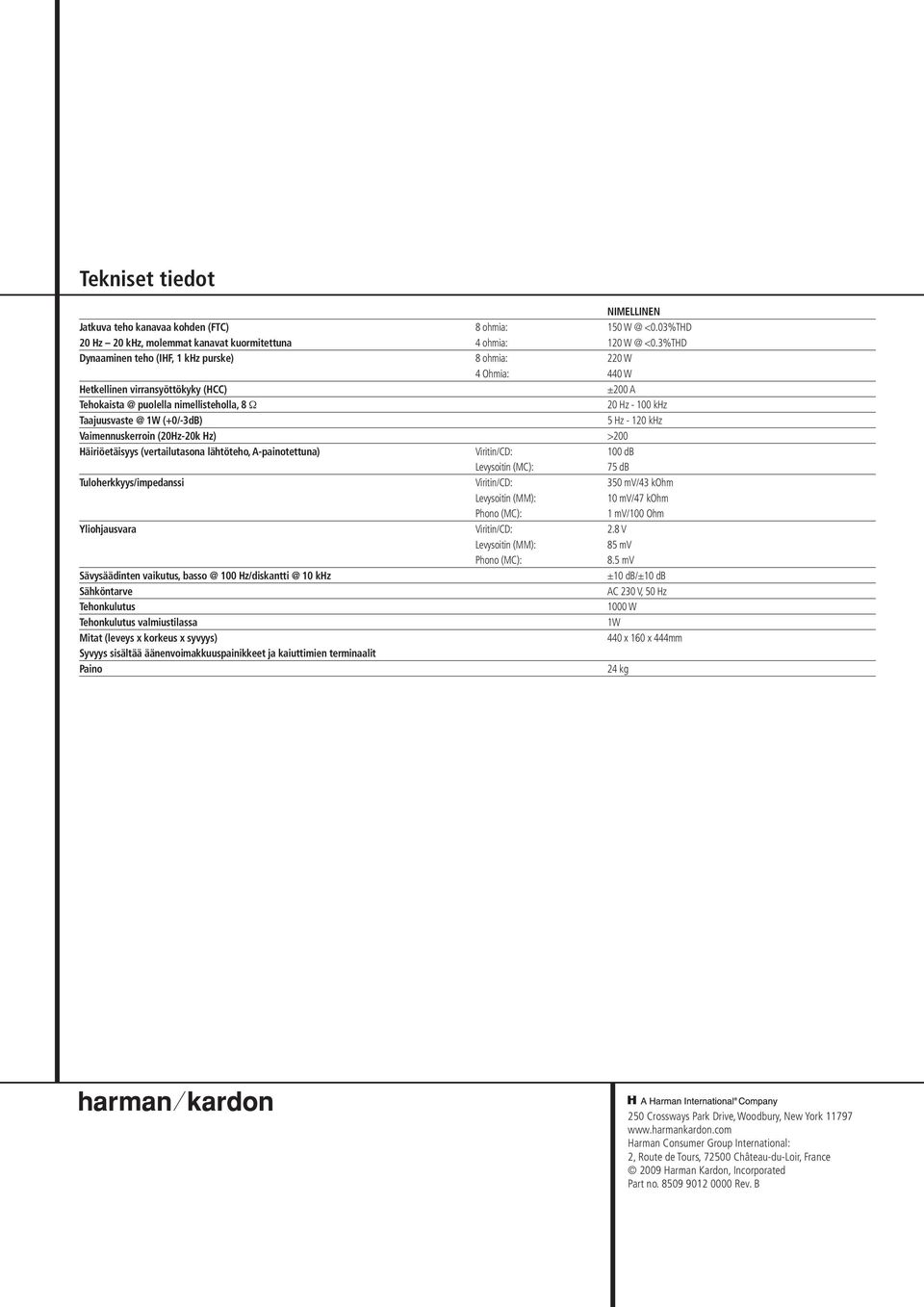

14 Tekniset tiedot NIMELLINEN Jatkuva teho kanavaa kohden (FTC) 8 ohmia: 150 <0.03%THD 20 Hz 20 khz, molemmat kanavat kuormitettuna 4 ohmia: 120 <0.3%THD Dynaaminen teho (IHF, 1 khz purske) 8 ohmia: 220 W 4 Ohmia: 440 W Hetkellinen virransyöttökyky (HCC) ±200 A puolella nimellisteholla, 8 Ω 20 Hz 100 khz 1W (+0/3dB) 5 Hz 120 khz Vaimennuskerroin (20Hz20k Hz) >200 Häiriöetäisyys (vertailutasona lähtöteho, Apainotettuna) Viritin/CD: 100 db levysoitin (MC): 75 db Tuloherkkyys/impedanssi Viritin/CD: 350 mv/43 kohm levysoitin (MM): 10 mv/47 kohm Phono (MC): 1 mv/100 Ohm Yliohjausvara Viritin/CD: 2.8 V levysoitin (MM): 85 mv Phono (MC): 8.5 mv Sävysäädinten vaikutus, khz ±10 db/±10 db Sähköntarve AC 230 V, 50 Hz Tehonkulutus 1000 W Tehonkulutus valmiustilassa 1W Mitat (leveys x korkeus x syvyys) 440 x 160 x 444mm Syvyys sisältää äänenvoimakkuuspainikkeet ja kaiuttimien terminaalit Paino 24 kg 250 Crossways Park Drive, Woodbury, New York Harman Consumer Group International: 2, Route de Tours, ChâteauduLoir, France 2009 Harman Kardon, Incorporated Part no Rev. B
