1 Vastaanottaja Tampereen kaupunki Asiakirjatyyppi Raportti Päivämäärä ID OJALAN OSAYLEISKAAVA KIVIAINESTUTKIMUS

2 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE Tarkastus Päivämäärä Laatija Jenni Haapaniemi Tarkastaja Hyväksyjä Anna-Maria Niilo-Rämä ( ) Viite Ramboll Pakkahuoneenaukio 2 PL TAMPERE P F

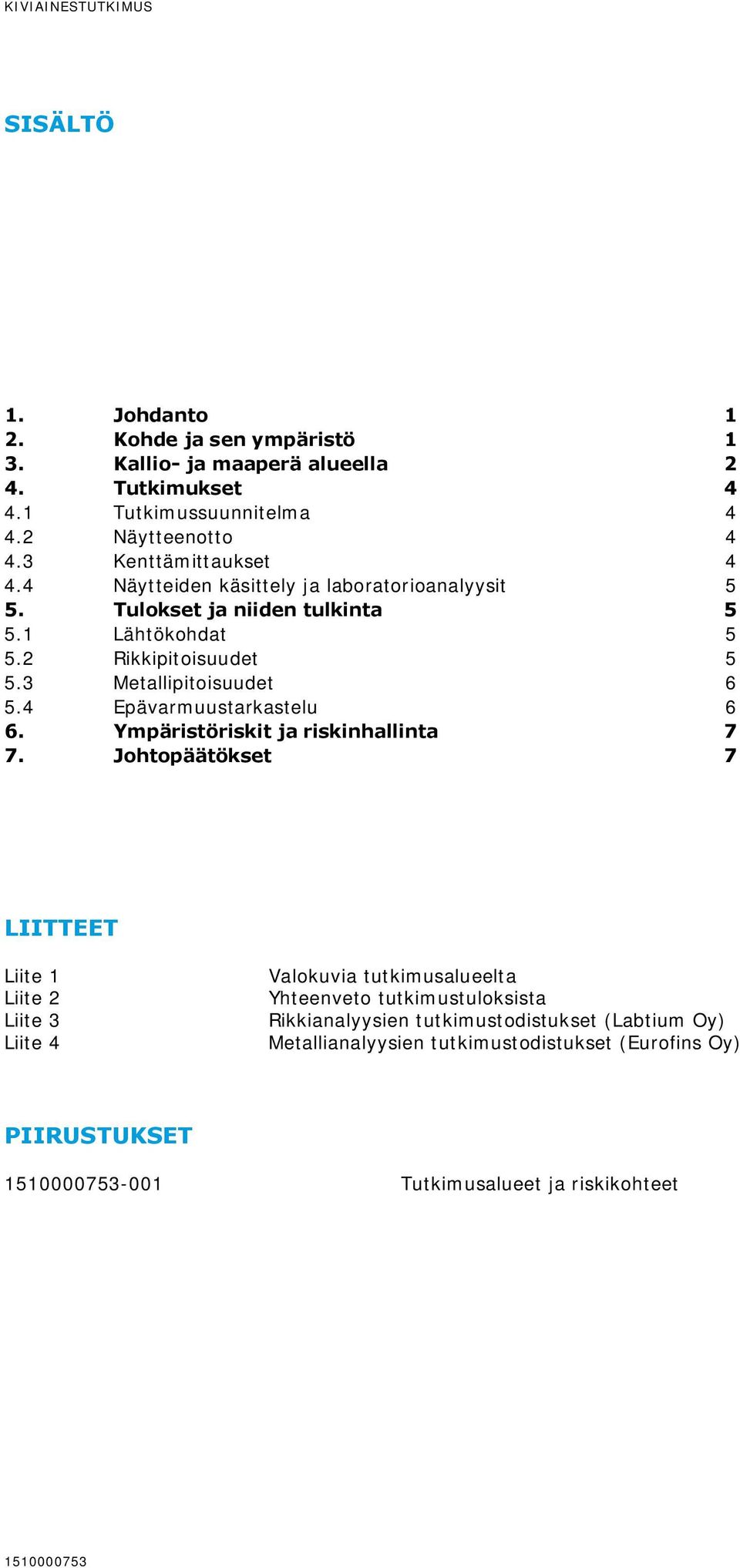

3 KIVIAINESTUTKIMUS SISÄLTÖ 1. Johdanto 1 2. Kohde ja sen ympäristö 1 3. Kallio- ja maaperä alueella 2 4. Tutkimukset Tutkimussuunnitelma Näytteenotto Kenttämittaukset Näytteiden käsittely ja laboratorioanalyysit 5 5. Tulokset ja niiden tulkinta Lähtökohdat Rikkipitoisuudet Metallipitoisuudet Epävarmuustarkastelu 6 6. Ympäristöriskit ja riskinhallinta 7 7. Johtopäätökset 7 LIITTEET Liite 1 Liite 2 Liite 3 Liite 4 Valokuvia tutkimusalueelta Yhteenveto tutkimustuloksista Rikkianalyysien tutkimustodistukset (Labtium Oy) Metallianalyysien tutkimustodistukset (Eurofins Oy) PIIRUSTUKSET Tutkimusalueet ja riskikohteet

4 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE 1. JOHDANTO Ramboll Finland Oy on tehnyt kiviainesselvityksiä Ojalan kaava-alueella Tampereella. Kohdealue sijaitsee Kangasalan ja Tampereen rajalla. Kaavasuunnittelua tehdään yhdessä Kangasalan kunnan kanssa, joka kaavoittaa Ojalan kaava-alueen läheisyyteen Lamminrahkan aluetta. Vastaava selvitys on tehty myös Lamminrahkan alueella. Kaavan toteuttamiseksi alueella joudutaan todennäköisesti louhimaan kallioalueita. Kiviainesselvityksen tavoitteena on ollut selvittää mahdolliset arseeniriskialueet sekä mahdollisten happamoittavien kiviainesten esiintyminen alueella, jotta voidaan ennakoida ja välttää mahdolliset ongelmat kiviainesten sijoittelussa. Työ on sisältänyt tutkimussuunnitelman laatimisen, näytteenoton, laboratorio- ja kenttäanalyysit sekä edellä mainittujen perusteella tehdyt arvioinnit ja raportoinnin. Alueella tehtiin maastokatselmus ja näytteenotto loka-marraskuussa Työn tilaaja on Tampereen kaupunki edustajanaan Anna-Maria Niilo-Rämä. Ramboll Finland Oy:ssä työstä on vastannut projektipäällikkönä FM (maaperägeologi) ja suunnittelijana DI Jenni Haapaniemi. 2. KOHDE JA SEN YMPÄRISTÖ Ojalan kaava-alue sijaitsee Tampereen kantakaupungin koillisosassa, noin 10 kilometriä Tampereen keskustasta itään. Kaava-alueen pinta-ala on noin 7 km 2. Kohteen sijainti on esitetty kuvassa 1. Kuva 1. Ojalan kaava-alueen tutkimuskohteiden sijainti

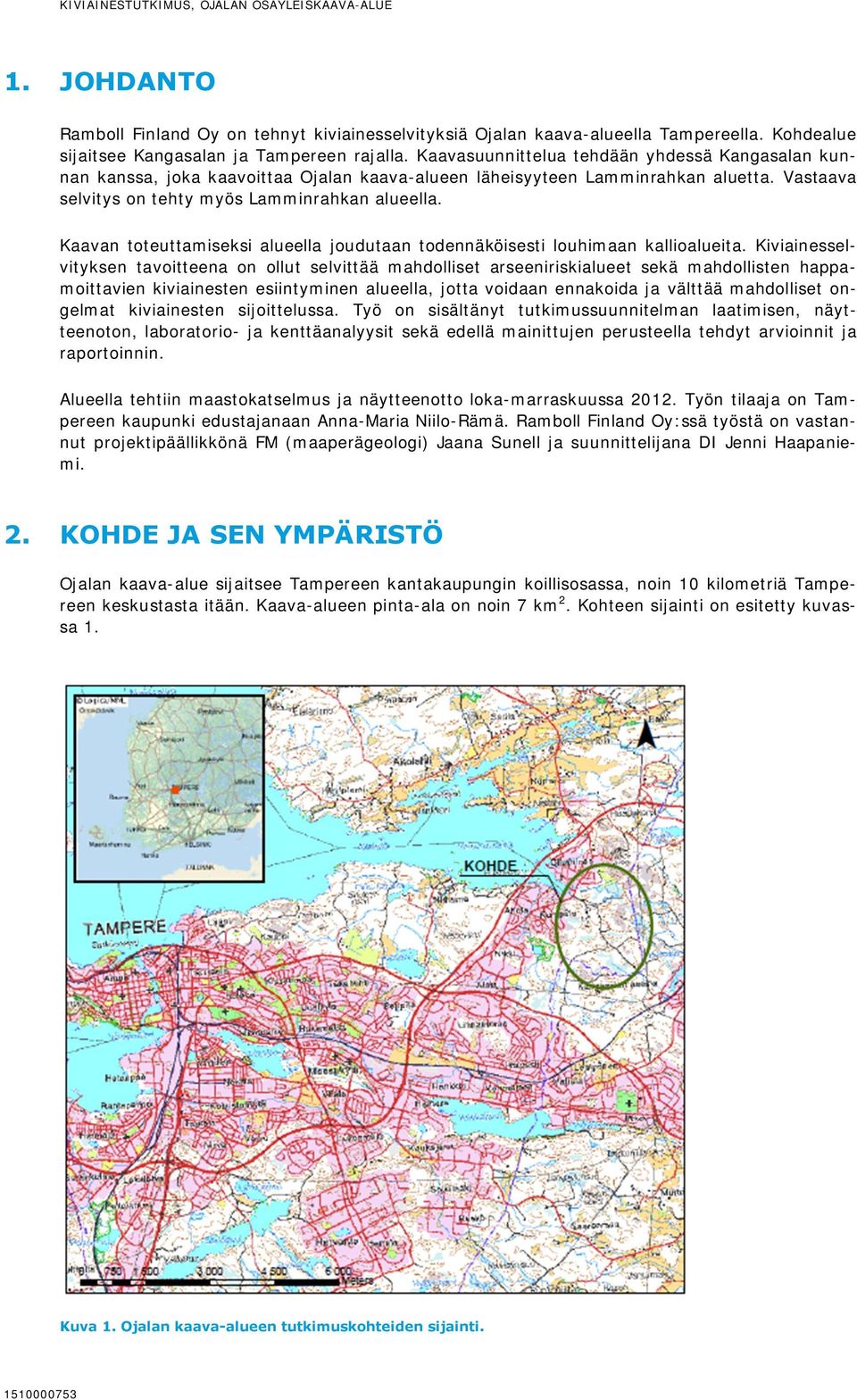

5 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE Pohjoisessa kaava-alue rajautuu Jyväskyläntiehen (VT9), lännessä Aitolahdentiehen, Kumpulan ja Atalan kaupunginosien pientaloalueisiin sekä Halimasjärven luonnonsuojelualueeseen, etelässä Orimuskatuun, Hussanpuiston ulkoilureittiin ja Lahdentiehen (VT12) sekä idässä Kangasalan kunnan rajaan. Ojalan kaava-alueen etelä- ja länsiosissa on asutusta (asukkaita noin 700), mutta pääosin kaavaalueen keski- ja eteläosat ovat rakentamatonta metsäaluetta ja suota. Alueen pohjoisosissa Aitovuoressa on Etelä-Suomen lennonvarmistuskeskus, Puolustusvoimien toimintoja sekä lentopelastuskeskus. Ojalan kaava-alueella ei sijaitse järviä tai jokia. Selvitysalueen suurimmat suot ovat Lamminrahka, Väljäsuo ja Petäjässuo. Lisäksi alueella on useita pienialaisia soita ja soisia painanteita. Selvitysalueen itäosan poikki kulkee pohjois- eteläsuuntaisesti ja luode-kaakkosuuntaisesti polveileva alueellinen päävedenjakaja (esitetty punaisella viivalla kuvassa 1). Päävedenjakajalta vedet valuvat lännessä ja pohjoisessa Näsijärveen, idässä Halimajärven kautta Vesijärveen ja etelässä Alasjärven ja Viinikanojan kautta Pyhäjärveen. Halimasjärven pienvaluma-alue, josta vedet virtaavat edelleen Näsijärveen on kaava-alueen pienvaluma-alueista merkittävin. Halimasjärven pohjoispuolella sijaitsevan luonnonsuojelualueen halki kulkee järveen laskeva Halimasjärvenoja, joka saa vetensä Lamminrahkan suolta. Toinen Halimasjärven laskuojista, Ollinoja, saa alkunsa moreeniselänteeltä kaakosta. Kaava-alueen keskiosa rajautuu lännessä Halimasjärven luonnonsuojelualueeseen, jonne osa alueen keskiosan vesistä laskee. Halimasjärvestä vedet laskevat edelleen Näsijärveen. Halimasjärvi on perustettu luonnonsuojelualueeksi vuonna Luonnonsuojelualueeseen kuuluu suurin osa Halimasjärven rantavyöhykkeestä, kaksi luonnontilaista suota, kallioalueita jyrkänteineen, puroja, lähde, siirtolohkareita, pitkään lähes koskemattomana ollut lehtomainen kuusimetsikkö sekä maakunnallisesti arvokas, monilajinen lehto. 3. KALLIO- JA MAAPERÄ ALUEELLA Ojalan kaava-alue on hyvin kallioista aluetta. Suurimmat kallioselänteet ovat Aitovuoren alue sekä Olkahisenlahti-Halimajärvi murroslaakson ja Halimasjärven laakson väliin jäävä selännealue. Suurimmat kalliopaljastumat ovat Aitovuorella ja Kumpulassa. Tampereen alueen kallioperän synty ajoittuu lähes 2000 miljoonan vuoden päähän. Ojalan alue kuuluu kallioperältään Pirkkalan migmatiittialueeseen, joka rajautuu pohjoisessa Tampereen liuskealueeseen. Tampereen alueen kallioperälle on tyypillistä erisuuntaisten ja ikäisten ruhjelinjojen runsas esiintyminen. Kallioperän ruhjelinjat erottuvat alueen maisemassa puro- ja vesistöuomina sekä paikoin jyrkkien kallioseinämien rajaamina kapeina painanteina. Kuvassa 2 on esitetty alueella esiintyvät kivilajit. Kivilajit perustuvat GTK:n selvityksiin, eikä niitä ole tämän selvityksen yhteydessä tarkemmin määritelty. Silmämääräisen tarkastelun perusteella alueen kallioperä on pääasiassa raitaista kiillegneissiä. Muina kivilajeina alueella esiintyy mm. kvartsi- ja granodioriittia, amfiboliittia, gabroa ja apliittigraniittia. Mikäli alueen kiviainekset sisältävät sulfidimineraaleja, voi murskattu kiviaines aiheuttaa happamien valumavesien muodostumista murskaus- ja louhintapaikalla sekä murskeen sijoituspaikassa. Happamat vedet voivat liuottaa edelleen muista metallisulfidimineraaleista raskasmetalleja. Happamien valumavesien muodostumista tarkastellaan yleensä louhinnassa muodostuvien sivukivien pysyvyyttä määriteltäessä, mutta kiviaineksen ympäristöominaisuuksien tarkastelu on tarpeen myös rakentamiseen liittyvässä kiviainesten louhinnassa silloin, kun alueilla esiintyy mahdollisesti sulfidimineraalipitoisia kiviaineksia ja alueen rakentamisessa käytetään paljon kiviainesta. Kaava-alueen kaakkoispuolella, Kangasalan Kallion alueella on rakentamisen yhteydessä havaittu kiviaineksen happamoittava vaikutus Kuvassa 3 on esitetty kallioperän alueelliset heikkousvyöhykkeet kaava-alueella ja sen ympäristössä. Kaava-alueen poikki kulkee kaakkois-luoteissuunnassa neljä heikkousvyöhykettä, sekä yk

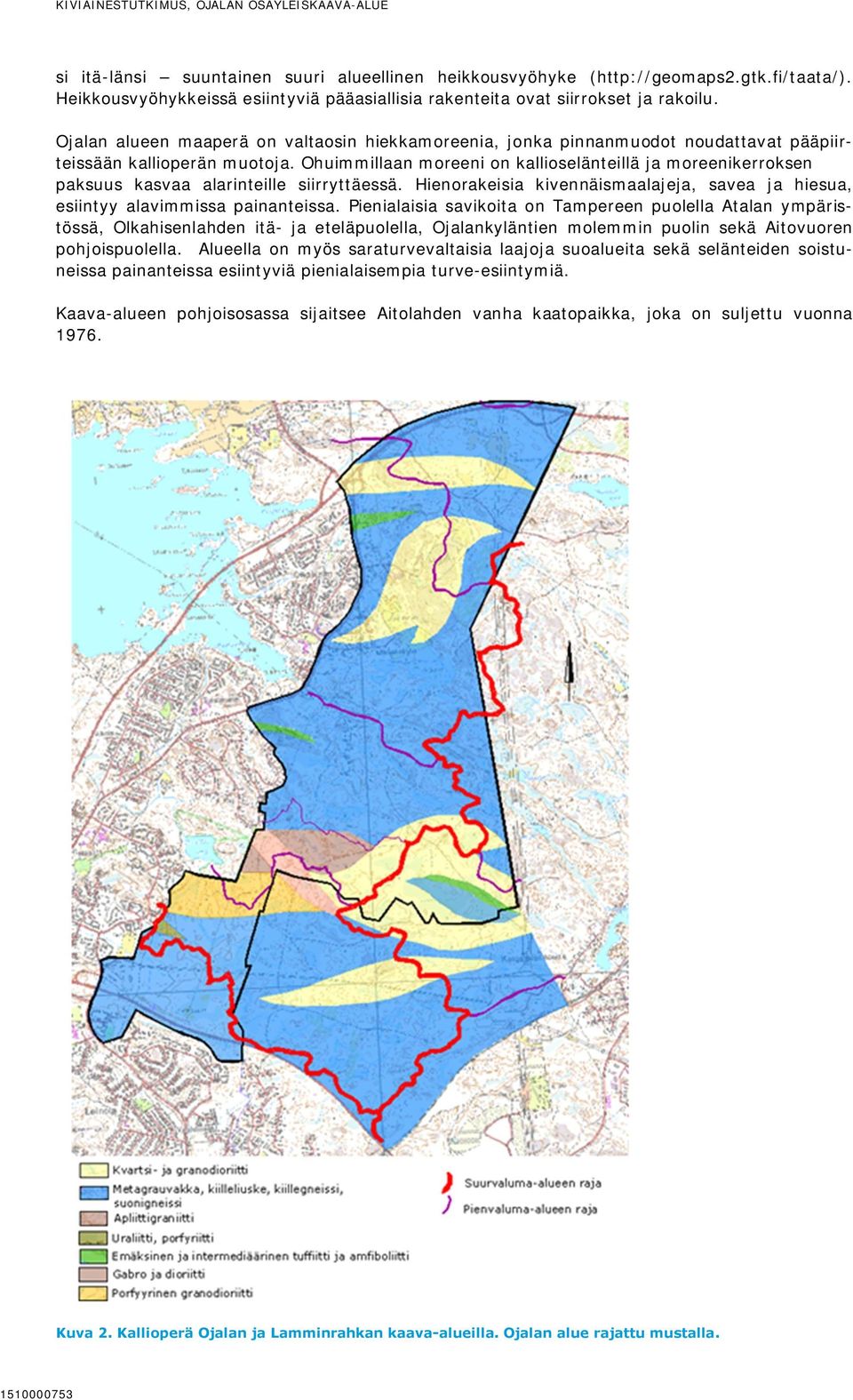

6 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE si itä-länsi suuntainen suuri alueellinen heikkousvyöhyke ( Heikkousvyöhykkeissä esiintyviä pääasiallisia rakenteita ovat siirrokset ja rakoilu. Ojalan alueen maaperä on valtaosin hiekkamoreenia, jonka pinnanmuodot noudattavat pääpiirteissään kallioperän muotoja. Ohuimmillaan moreeni on kallioselänteillä ja moreenikerroksen paksuus kasvaa alarinteille siirryttäessä. Hienorakeisia kivennäismaalajeja, savea ja hiesua, esiintyy alavimmissa painanteissa. Pienialaisia savikoita on Tampereen puolella Atalan ympäristössä, Olkahisenlahden itä- ja eteläpuolella, Ojalankyläntien molemmin puolin sekä Aitovuoren pohjoispuolella. Alueella on myös saraturvevaltaisia laajoja suoalueita sekä selänteiden soistuneissa painanteissa esiintyviä pienialaisempia turve-esiintymiä. Kaava-alueen pohjoisosassa sijaitsee Aitolahden vanha kaatopaikka, joka on suljettu vuonna Kuva 2. Kallioperä Ojalan ja Lamminrahkan kaava-alueilla. Ojalan alue rajattu mustalla

7 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE Kuva 3. Kallion alueelliset heikkousvyöhykkeet (sininen) ja suuret alueelliset heikkousvyöhykkeet (punainen). Heikkousvyöhykkeissä esiintyviä pääasiallisia rakenteita ovat siirrokset ja rakoilu. 4. TUTKIMUKSET 4.1 Tutkimussuunnitelma Ojalan kaava-alueelle kohdistettiin tutkimuksia Tampereen kaupungin esittämille mahdollisesti rakennettaville tutkimusalueille. Tutkimusalueita muodostettiin yhteensä 12 kappaletta, jotka on esitetty tutkimuskartalla Jokaiselta tutkimusalueelta suunniteltiin otettavaksi 1 4 kokoomanäytettä riippuen alueen koosta. Näytteet suunniteltiin otettavaksi kivivasaralla kalliopaljastumista. Kartta tutkimusalueista ja kalliopaljastumista ladattiin differentiaalikorjaimella varustettuun gpslaitteeseen. 4.2 Näytteenotto Näytepisteisiin suunnistettiin differentiaalikorjaimella varustetun gps-laitteen avulla. Näytteet otettiin kalliopaljastumista aivan kallion pintakerroksesta. Tarvittaessa kuorittiin kunttakerros kalliopaljastuman päältä. Näytteet otettiin kivivasaralla sekä piikillä ja moskalla muovipusseihin. Näytteet pyrittiin keräämään vähintään kahdesta eri kohdasta kokoomanäytteinä. Yhden näytteen määrä oli noin 2 kg. Näytteitä otettiin yhteensä 29 kappaletta. Näytteenoton yhteydessä arvioitiin kivilajeja silmämääräisesti ja tarkasteltiin mahdollisten kiisujen esiintymistä. Näytteenottokohtien sijainnit mitattiin ja näytepisteet valokuvattiin. Valokuvia tutkimuksesta on esitetty liitteessä Kenttämittaukset Kiviainesnäytteistä tehtiin kenttämittaukset Niton XRF-kenttämittarilla lähinnä arseenipitoisuuksien selvittämiseksi. Kenttämittaustuloksia tarkasteltiin viiden eri mittauksen keskiarviona

8 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE 4.4 Näytteiden käsittely ja laboratorioanalyysit Näytteet lähetettiin Labtium Oy:n laboratorioon, jossa kaikki kiviainesnäytteet kuivattiin ja murskattiin leukamurskaimella, jonka jälkeen murskatut näytteet jauhatettiin teräsastiassa. Labtium Oy:n laboratoriossa kaikista näytteistä (29 kpl) tutkittiin kokonaisrikkipitoisuudet (S). Rikkipitoisuudet tutkittiin jauhatetuista näytteistä rikkianalysaattorilla. Suuntaa antavien kenttämittausten ja rikkianalyysin tulosten perusteella valittiin 16 näytettä, joista tutkittiin Eurofins Oy:n laboratoriossa metallien ja puolimetallien (arseeni, kadmium, koboltti, kromi, kupari, elohopea, nikkeli, lyijy, antimoni, vanadiini, sinkki) pitoisuuksia. Jauhetut kiviainesnäytteet märkäpoltettiin kuningasvedellä mikroaaltouunissa korotetussa lämpötilassa. Laimennetuista ja sentrifugoiduista näytteistä määritettiin metallipitoisuudet ICP-OES:llä. 5. TULOKSET JA NIIDEN TULKINTA 5.1 Lähtökohdat Louhittavan ja maanrakennuksessa käytettävän kiviaineksen rikkipitoisuuksille ei ole olemassa vertailu- tai raja-arvoja, minkä vuoksi rikkipitoisuuksien vertailuarvoina käytetään louhinnassa muodostuvien sivukivien pysyvyyden määrittämisessä käytettäviä arvoja. Suomen ympäristökeskuksen julkaisun Kaivannaisjätteen luokittelu pysyväksi (Suomen ympäristö 21/2011) mukaan sulfidirikkipitoisuuden ollessa yli 0,1 % tulee myös haitta-aineiden pitoisuudet tutkia. Tässä selvityksessä aluetta pidetään riskikohteena, mikäli rikkipitoisuus on vähintään 0,1 %. Sulfidirikkipitoisuuden ylittäessä 0,1 % happamien valumavesien muodostumispotentiaalia voidaan selvittää neutralointipotentiaalisuhteen (NP/AP) tutkimuksilla. Metallipitoisuuksia puolestaan verrataan PIMA-asetuksen (VNa 214/2007) mukaisiin kynnys- ja ohjearvoihin, jotta saadaan käsitys kiviainesten metallipitoisuuksien suuruusluokasta. Pimaasetuksen kynnys- ja ohjearvoja ei ole tarkoitettu kiviainesten laadun arviointiin, mutta toisaalta arvoja on suositeltu sovellettavaksi maarakenteissa käytettävien sivutuotteiden ympäristökelpoisuuden arviointiin. 5.2 Rikkipitoisuudet Kaikkien laboratorioanalyysien tulokset ja vertailuarvot on koottu liitteeseen 2. Rikkianalyysien tutkimustodistukset ovat liitteenä 3. Ojalan kaava-alueella kallion pintakerroksen rikkipitoisuudet vaihtelivat välillä <0,01 0,11 %. Todetut rikkipitoisuudet ovat melko pieniä, eikä happamien valumavesien muodostumista pidetä todennäköisenä. Vertailun vuoksi voidaan todeta, että Kangasalan Kallion yritysalueella, jossa happamien valumavesien muodostumista on todettu, vuosina tehdyissä tutkimuksissa kiviaineksen rikkipitoisuus vaihteli välillä 0,17 %...3,29 % (keskiarvo 1, mediaani 0,44). Yhdessä kallion pintakerroksesta otetussa kokoomanäytteessä rikkipitoisuus ylitti tässä selvityksessä asetetun riskirajan (näytteen N8/1 rikkipitoisuus 0,11 %). Riskialue sijaitsee kaava-alueen keskiosissa ja se on esitetty piirustuksessa Tässä alustavassa selvityksessä rikkipitoisuus on tutkittu kokonaisrikkinä. Mikäli alueella todettu rikki on sulfidista rikkiä, joka on kokonaisuudessaan happoa tuottavaa, on mahdollista että louhittavasta ja murskattavasta kiviaineksesta muodostuu happamia valumavesiä

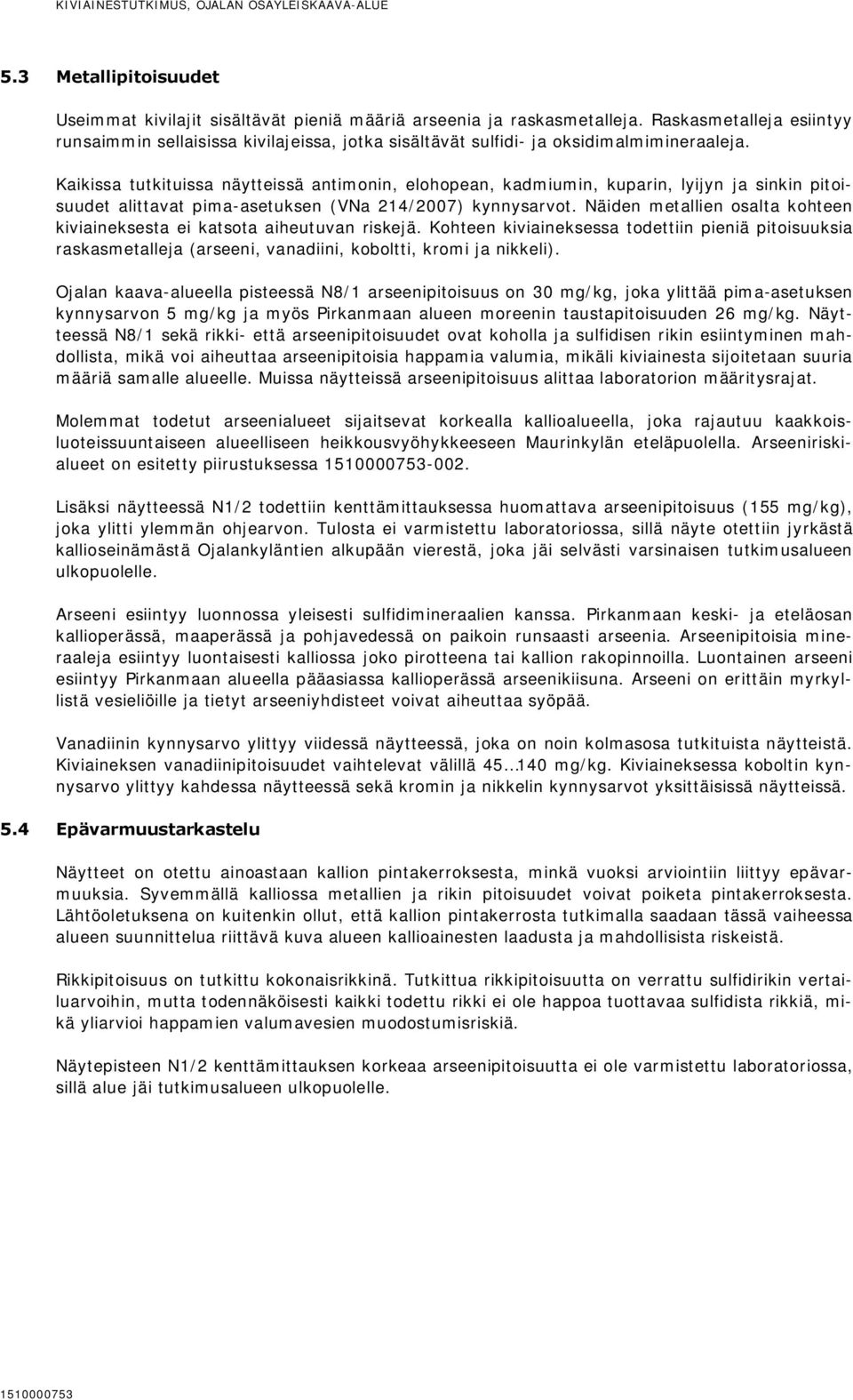

9 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE 5.3 Metallipitoisuudet Useimmat kivilajit sisältävät pieniä määriä arseenia ja raskasmetalleja. Raskasmetalleja esiintyy runsaimmin sellaisissa kivilajeissa, jotka sisältävät sulfidi- ja oksidimalmimineraaleja. Kaikissa tutkituissa näytteissä antimonin, elohopean, kadmiumin, kuparin, lyijyn ja sinkin pitoisuudet alittavat pima-asetuksen (VNa 214/2007) kynnysarvot. Näiden metallien osalta kohteen kiviaineksesta ei katsota aiheutuvan riskejä. Kohteen kiviaineksessa todettiin pieniä pitoisuuksia raskasmetalleja (arseeni, vanadiini, koboltti, kromi ja nikkeli). Ojalan kaava-alueella pisteessä N8/1 arseenipitoisuus on 30 mg/kg, joka ylittää pima-asetuksen kynnysarvon 5 mg/kg ja myös Pirkanmaan alueen moreenin taustapitoisuuden 26 mg/kg. Näytteessä N8/1 sekä rikki- että arseenipitoisuudet ovat koholla ja sulfidisen rikin esiintyminen mahdollista, mikä voi aiheuttaa arseenipitoisia happamia valumia, mikäli kiviainesta sijoitetaan suuria määriä samalle alueelle. Muissa näytteissä arseenipitoisuus alittaa laboratorion määritysrajat. Molemmat todetut arseenialueet sijaitsevat korkealla kallioalueella, joka rajautuu kaakkoisluoteissuuntaiseen alueelliseen heikkousvyöhykkeeseen Maurinkylän eteläpuolella. Arseeniriskialueet on esitetty piirustuksessa Lisäksi näytteessä N1/2 todettiin kenttämittauksessa huomattava arseenipitoisuus (155 mg/kg), joka ylitti ylemmän ohjearvon. Tulosta ei varmistettu laboratoriossa, sillä näyte otettiin jyrkästä kallioseinämästä Ojalankyläntien alkupään vierestä, joka jäi selvästi varsinaisen tutkimusalueen ulkopuolelle. Arseeni esiintyy luonnossa yleisesti sulfidimineraalien kanssa. Pirkanmaan keski- ja eteläosan kallioperässä, maaperässä ja pohjavedessä on paikoin runsaasti arseenia. Arseenipitoisia mineraaleja esiintyy luontaisesti kalliossa joko pirotteena tai kallion rakopinnoilla. Luontainen arseeni esiintyy Pirkanmaan alueella pääasiassa kallioperässä arseenikiisuna. Arseeni on erittäin myrkyllistä vesieliöille ja tietyt arseeniyhdisteet voivat aiheuttaa syöpää. Vanadiinin kynnysarvo ylittyy viidessä näytteessä, joka on noin kolmasosa tutkituista näytteistä. Kiviaineksen vanadiinipitoisuudet vaihtelevat välillä mg/kg. Kiviaineksessa koboltin kynnysarvo ylittyy kahdessa näytteessä sekä kromin ja nikkelin kynnysarvot yksittäisissä näytteissä. 5.4 Epävarmuustarkastelu Näytteet on otettu ainoastaan kallion pintakerroksesta, minkä vuoksi arviointiin liittyy epävarmuuksia. Syvemmällä kalliossa metallien ja rikin pitoisuudet voivat poiketa pintakerroksesta. Lähtöoletuksena on kuitenkin ollut, että kallion pintakerrosta tutkimalla saadaan tässä vaiheessa alueen suunnittelua riittävä kuva alueen kallioainesten laadusta ja mahdollisista riskeistä. Rikkipitoisuus on tutkittu kokonaisrikkinä. Tutkittua rikkipitoisuutta on verrattu sulfidirikin vertailuarvoihin, mutta todennäköisesti kaikki todettu rikki ei ole happoa tuottavaa sulfidista rikkiä, mikä yliarvioi happamien valumavesien muodostumisriskiä. Näytepisteen N1/2 kenttämittauksen korkeaa arseenipitoisuutta ei ole varmistettu laboratoriossa, sillä alue jäi tutkimusalueen ulkopuolelle

10 KIVIAINESTUTKIMUS, OJALAN OSAYLEISKAAVA-ALUE 6. YMPÄRISTÖRISKIT JA RISKINHALLINTA Haitta-aineiden liukenevuus luonnon kiviaineksesta on yleensä vähäistä. Koska happaman valuman syntymistä ei alueella pidetä todennäköisenä, on myös metallien merkittävä liukenevuus epätodennäköistä todetuilla pitoisuuksilla. Pisteessä N8/1 on kuitenkin koholla sekä rikki- että arseenipitoisuus, mikä voi mahdollistaa happamien metallipitoisten valumavesien syntymisen. Koska näytteet on otettu ainoastaan kallion pintakerroksesta kokoomanäytteinä, suositellaan että mikäli tutkimusalueen N8/1 ympäristössä louhitaan kalliota ja murskataan kiviainesta, tutkitaan kiviaineksen rikkipitoisuutta, metallipitoisuutta ja tarvittaessa näiden perusteella myös happamien valumavesien muodostumispotentiaalia (NPR) alueelta otetuista lisänäytteistä. Tutkimukset tulisi tehdä mieluiten ennen töiden aloittamista, mutta viimeistään louhintatyön aikana. Arseenipitoisuus kallioaineksessa oli kenttämittauksessa huomattavan korkea pisteessä N1/2. Mikäli tällä alueella tai sen ympäristössä louhitaan (Maurinkylän eteläpuolisen heikkousvyöhykkeen eteläpuolella), tulee arseenipitoisuuksia tutkia tarkemmin. Kun kiviainesta louhitaan ja murskataan kiviaineksen pölytessä kohonneet metallipitoisuudet voivat aiheuttaa haittaa terveydelle ja ympäristölle. Louhinnassa ja murskauksessa tulee koko alueella pyrkiä vähentämään kiviaineksen pölyämistä. 7. JOHTOPÄÄTÖKSET Ojalan kaava-alueelta kallion pintakerroksesta on otettu yhteensä 29 kokoomanäytettä, joista kaikista on tutkittu laboratoriossa rikkipitoisuus, sekä tutkittu suuntaa-antava metallipitoisuus XRF-kenttämittarilla. Lisäksi 16 näytteen metallipitoisuus on tutkittu laboratoriossa. Koska todetut rikkipitoisuudet olivat melko pieniä, ei happamien metallipitoisten valumavesien muodostumista pidetä todennäköisenä. Näytepisteessä N8/1 on kuitenkin kohonnut rikki ja arseenipitoisuus, minkä vuoksi tämän alueen ympäristössä tulisi tehdä arseenin osalta lisätutkimuksia viimeistään louhintatöiden aikana. Mikäli alueella tehdään laajoja louhintoja, suositellaan myös rikkipitoisuuksien osalta lisätutkimuksia. Näytepisteessä N1/2, joka sijaitsee varsinaisen tutkimusalueen ulkopuolella, todettiin kenttämittauksessa korkea arseenipitoisuus. Arseenipitoisuuksia tulee tutkia alueelta tarkemmin, mikäli kyseisellä alueella tai sen ympäristössä tehdään louhintatöitä. Kohonneet arseeni- ja rikkipitoisuudet sijaitsevat Olkahistenlahti-Halimajärvi -murroslaakson alueella, joka on merkitty karttaan luode-kaakko suuntaisena alueellisena heikkousvyöhykkeenä. On mahdollista, että mm. arseenipitoisuudet ovat korkeampia koko murroslaakson alueella. Kahdella tutkimusalueella ei todettu kallioalueita, joten näiltä alueilta ei pystytty ottamaan näytteitä. Mikäli alueilla tehdään kuitenkin louhintatöitä, tutkitaan mahdolliset haitta-ainepitoisuudet ennen louhinnan aloittamista. Ramboll Finland Oy Projektipäällikkö Jenni Haapaniemi Suunnittelija

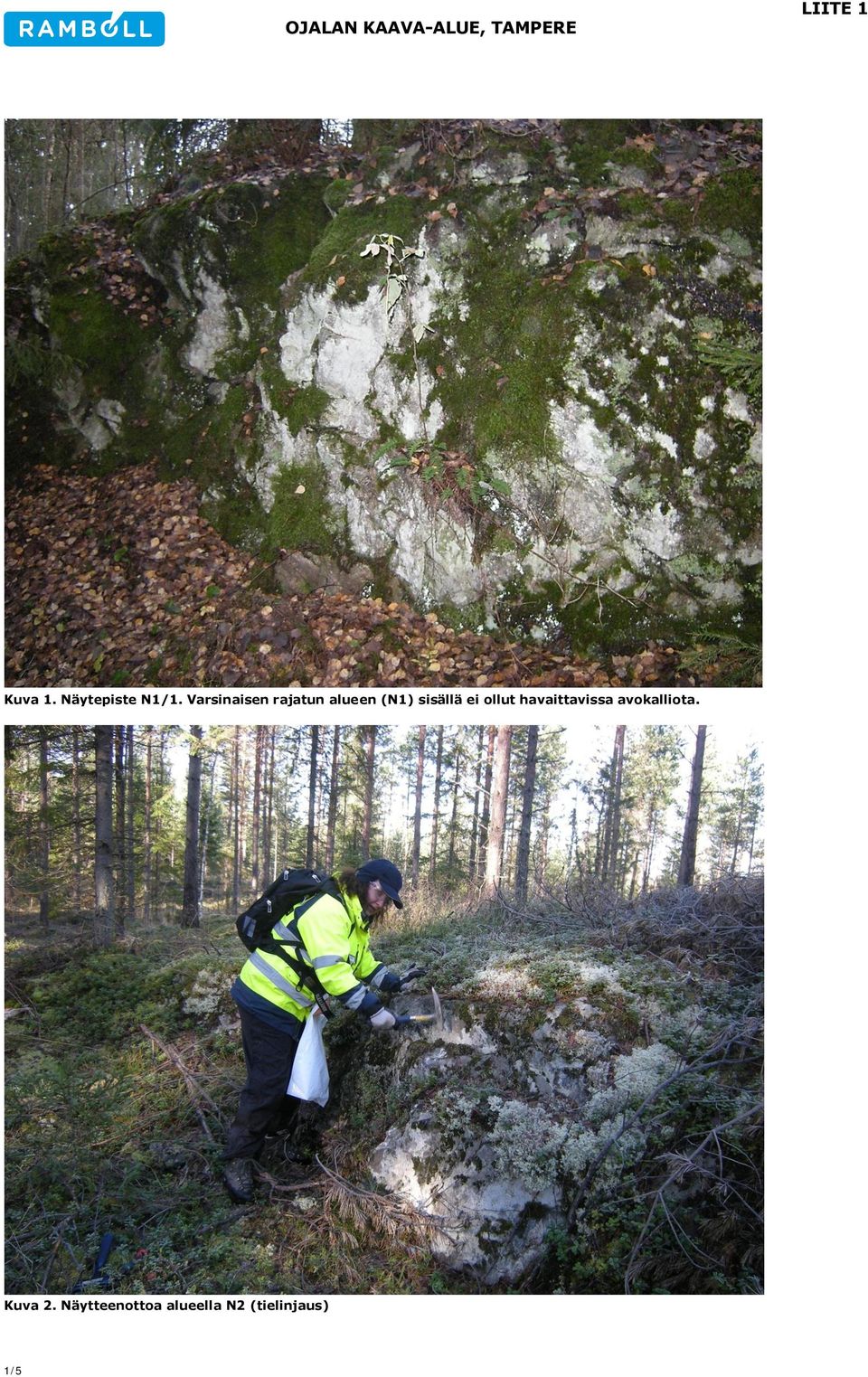

11 OJALAN KAAVA-ALUE, TAMPERE LIITE 1 Kuva 1. Näytepiste N1/1. Varsinaisen rajatun alueen (N1) sisällä ei ollut havaittavissa avokalliota. Kuva 2. Näytteenottoa alueella N2 (tielinjaus) 1/5

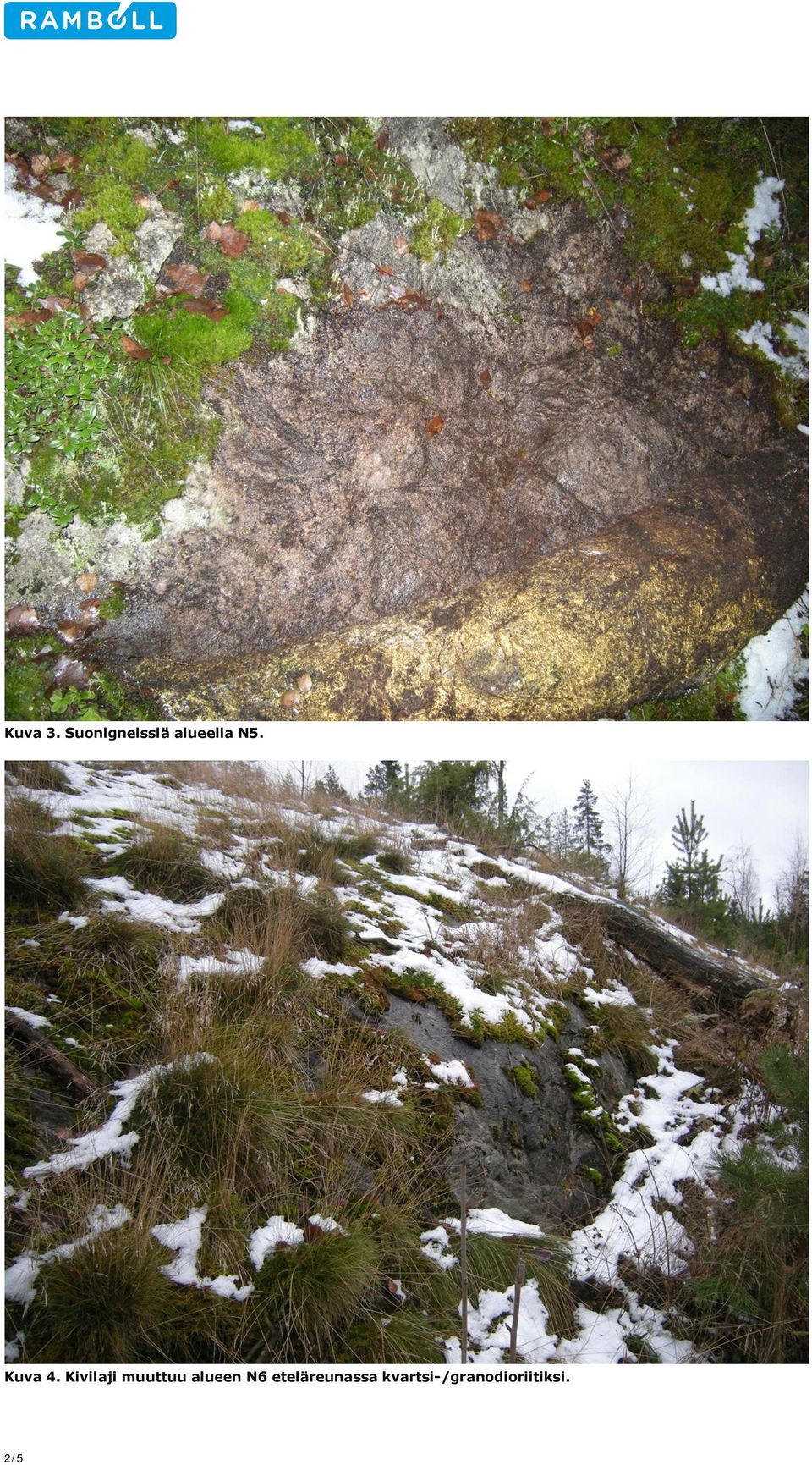

12 Kuva 3. Suonigneissiä alueella N5. Kuva 4. Kivilaji muuttuu alueen N6 eteläreunassa kvartsi-/granodioriitiksi. 2/5

13 Kuva 5. Kalliota alueella N7. Kuva 6. Mahdollista riskialuetta (rikkipitoisuus) alueella N8. 3/5

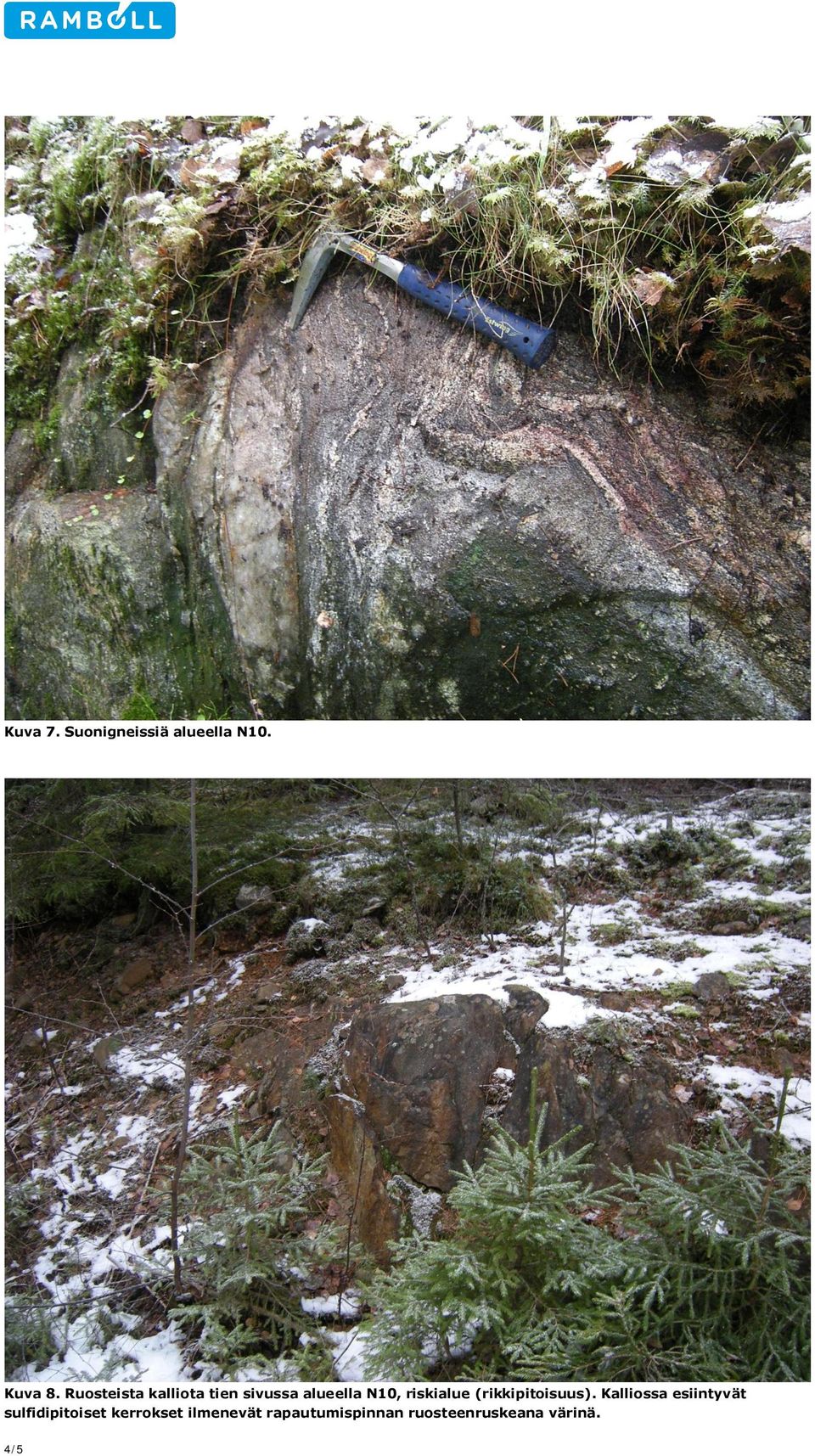

14 Kuva 7. Suonigneissiä alueella N10. Kuva 8. Ruosteista kalliota tien sivussa alueella N10, riskialue (rikkipitoisuus). Kalliossa esiintyvät sulfidipitoiset kerrokset ilmenevät rapautumispinnan ruosteenruskeana värinä. 4/5

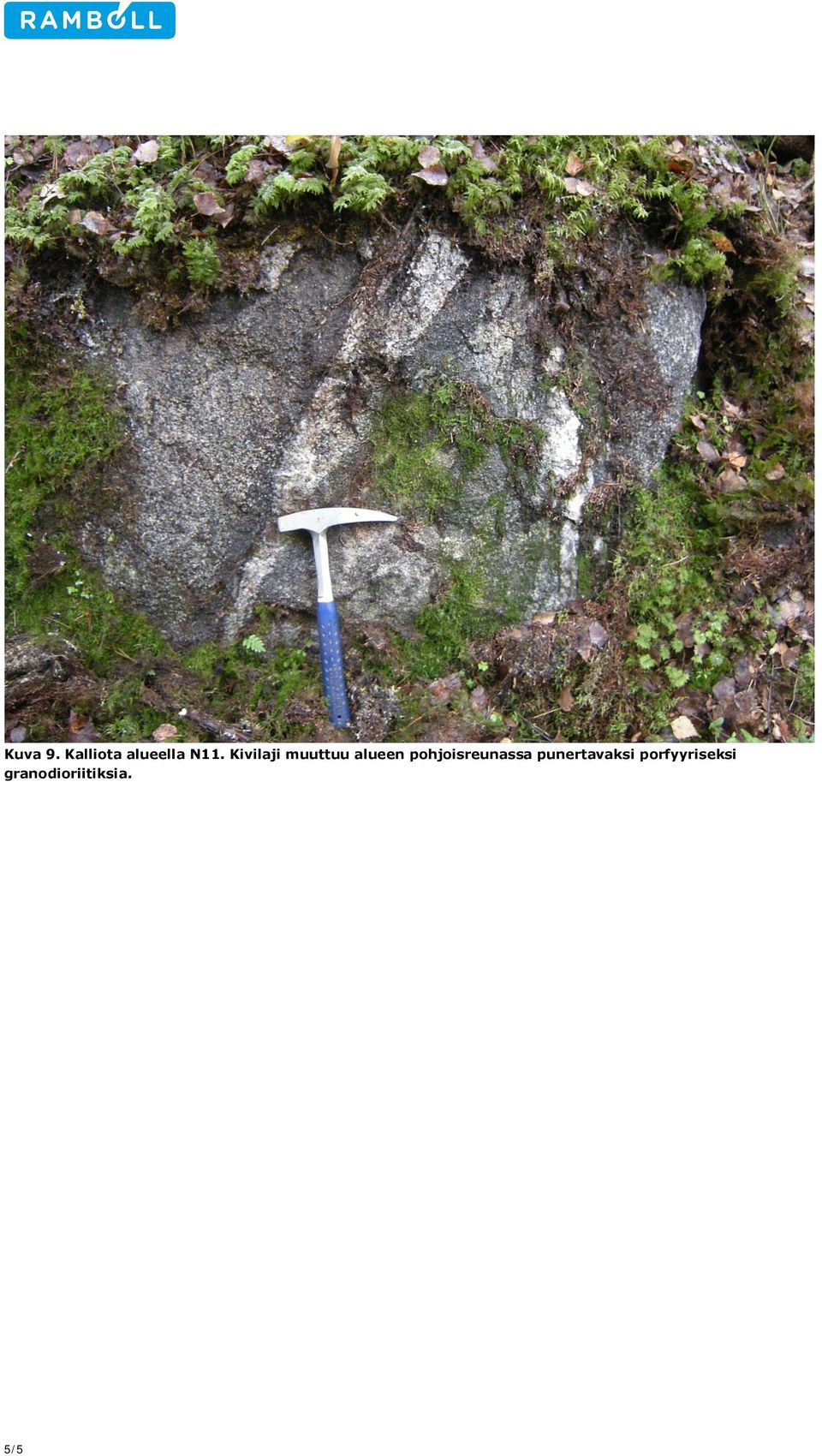

15 Kuva 9. Kalliota alueella N11. Kivilaji muuttuu alueen pohjoisreunassa punertavaksi porfyyriseksi granodioriitiksia. 5/5

16 Kenttähavaintojen ja analyysitulosten yhteenvetotaulukko LIITE 2 Asiakas: Tampereen kaupunki Kohde: Ojalan kaava-alue Projektinumero: pvm Metallit ja puolimetallit 2 Pistetunnus N1/1 N1/2 N2/1 N2/2 N2/3 N2/4 N2/5 N3/1 N3/2 N4/1 N4/2 N5/1 N5/2 N5/3 N6/1 N6/2 N7/1 N7/2 N8/1 N8/2 N8/3 N9/1 N9/2 N10/1 N10/2 N10/3 N10/4 N11/1 N11/2 S Kuiva- Sb As Hg Cd Co Cr Cu Pb Ni Zn V aine 0,02 1 0,005 0, , % % (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) (mg/kg) <0,01 100,0 % <2,0 <5,0 <0,10 <0,40 6,7 77 6,8 < ,03 0,02 99,9 % <2,0 <5,0 <0,10 <0, < ,06 99,8 % <2,0 <5,0 <0,10 <0,40 6, < <0,01 <0,01 99,9 % <2,0 <5,0 <0,10 <0,40 8, < ,03 0,01 100,0 % <2,0 <5,0 <0,10 <0,40 7,6 66 9,4 < ,01 0,04 100,0 % <2,0 <5,0 <0,10 <0, < ,02 <0,01 99,9 % <2,0 <5,0 <0,10 <0,40 7,4 60 7,9 < ,02 0,08 100,0 % <2,0 <5,0 <0,10 <0, < ,02 0,04 99,9 % <2,0 <5,0 <0,10 <0, < <0,01 <0,01 99,9 % <2,0 <5,0 <0,10 <0,40 6, < ,11 100,0 % <2,0 30 <0,10 <0,40 <5, <10 6, <0,01 0,01 <0,01 <0,01 99,9 % <2,0 <5,0 <0,10 <0,40 6,1 67 <5,0 < ,01 0,02 99,9 % <2,0 <5,0 <0,10 <0, < <0,01 0,09 99,9 % <1,5 <4 <0,2 <0, < <0,01 99,9 % <1,5 <4 <0,2 <0, < ,02 99,8 % <1,5 <4 <0,2 <0, < Viitearvovertailu, VnA 214/2007 ja Syke opas 98/2002: X XX XXX tulos ylittää kynnysarvon tulos ylittää alemman ohjearvon tulos ylittää ylemmän ohjearvon

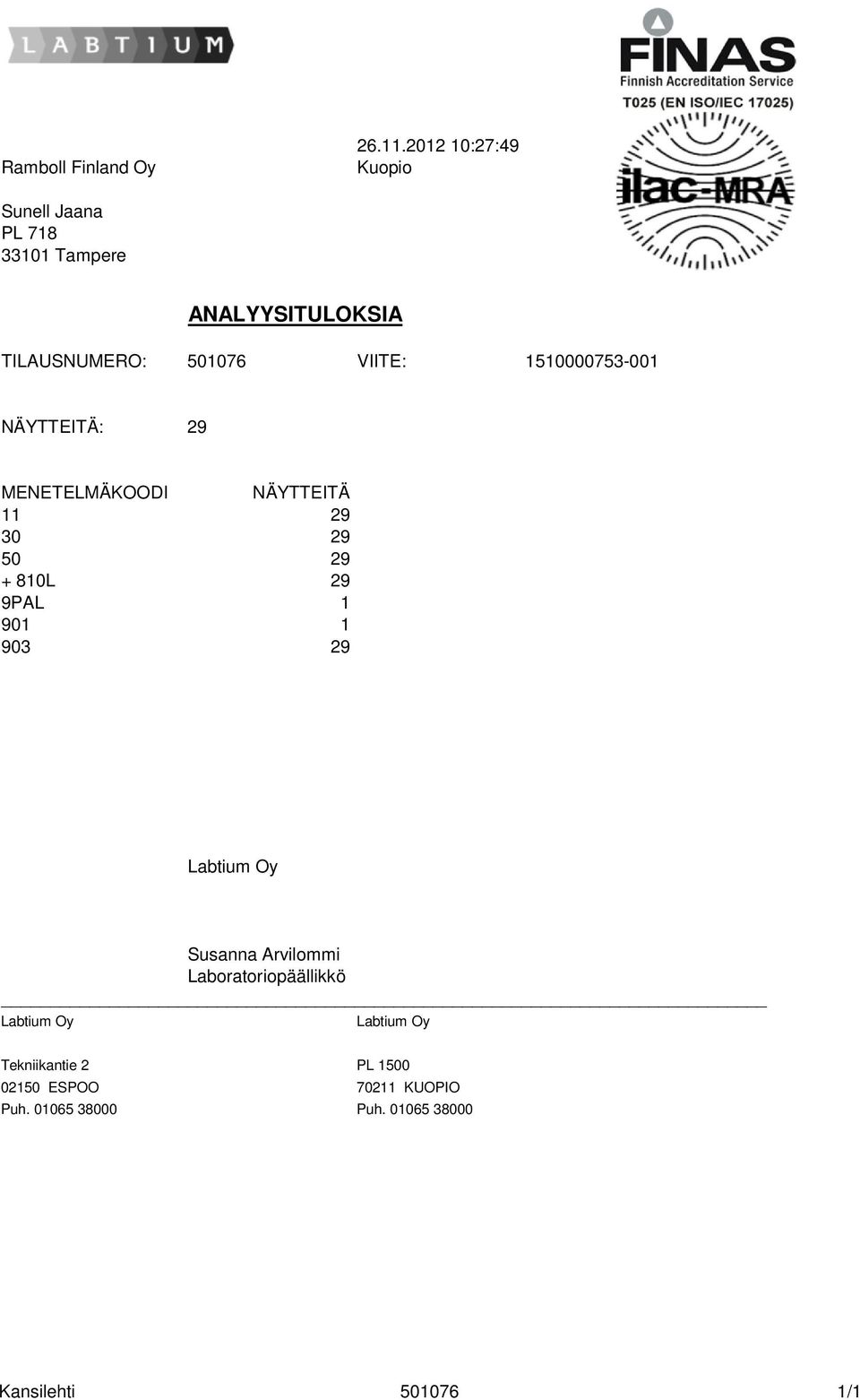

17 Ramboll Finland Oy :27:49 Kuopio Sunell Jaana PL Tampere ANALYYSITULOKSIA TILAUSNUMERO: VIITE: NÄYTTEITÄ: 29 MENETELMÄKOODI NÄYTTEITÄ L 29 9PAL Labtium Oy Susanna Arvilommi Laboratoriopäällikkö Labtium Oy Labtium Oy Tekniikantie 2 PL ESPOO KUOPIO Puh Puh Kansilehti /1
