1 CCTV LTC 2682/90-sarjan System4-videonhallintajärjestelmä LTC 2682/90-sarjan System4- videonhallintajärjestelmä True Triplex -toiminto Samanaikainen toisto ja tosiaikainen monikuvakatselu Kuuden (6) tallennusmuodon toisto Ajoitetut tapahtumat -toiminto Tapahtumien kirjaus Mukautettu hälytysten näyttö esimäärityksin Kaksisuuntainen videonauhuri, jossa käytönaikainen tilan näyttö sekä aika-, päiväys- ja hakutoiminnot Videonauhurin etämääritys Synkronointi pääkelloon System4-videonhallintajärjestelmässä yhdistyvät edistyneet virtapiirit, laajennettu muisti sekä parannettu värien näytteenotto ja käsittely, minkä ansiosta videokuva on korkealaatuista ja värit luonnollisia. Tehostetut virtapiirit mahdollistavat paremman kuvanlaadun ja nopeamman näyttötaajuuden ilman ärsyttävää välkkymistä (valetoistoa), jota usein esiintyy monikuvanäytöissä. Laitteet kykenevät näyttämään mitä tahansa kameraa joko A- tai B-monitorissa, ja niiden toimintoihin kuuluvat myös mukautettu hälytyksen näyttö A-monitorissa sekä enintään neljä hälytyskutsua yhdellä hälytysyhteydellä. Yhdysrakenteisen virtalähteen ansiosta System4 tunnistaa älykkäästi videotulosignaalin jännitteen ja valitsee automaattisesti PAL/NTSC- tai EIA/ CCIR-tilan. Perustoiminnot System4-lisäominaisuuksia voi käyttää lisävarusteena hankittavilla LTC 2601/00- ja LTC 2602/00- etänäppäimistöillä, joissa on samat toiminnot kuin paneelissa. Molemmilla näppäimistöillä voi ohjata Bosch AutoDome -järjestelmien ja vastaanottimien/ohjaimien panorointia, kallistusta ja zoomausta. System4- etänäppäimistöissä on kaikki Bosch-videonauhurien päätoiminnot. Yhdellä näppäimistöllä voi ohjelmoida ja ohjata enintään 30 System4-yksikköä ja 30 videonauhuria. Pääkellon synkronoinnin avulla System4-järjestelmä synkronoi kaikki kellot automaattisesti. Näppäimistöporttien laajennusmoduulin (katso LISÄVARUSTEET) avulla järjestelmään voi liittää jopa neljä näppäimistöä System4-videohallinnan ohjelmointia ja ohjausta varten. 16-kanavaisessa Triplex-multiplekserissä LTC 2682/90 on seuraavat toiminnot: Samanaikainen nauhoitus ja näyttöparin monikuvakatselu. Samanaikainen nauhoitus, toisto ja tosiaikainen monikuvakatselu. Kaikki mallit toistavat kuuden eri valmistajan tallennusmuotoja. Ohjelmointi ja käyttö on helppoa ja nopeaa käyttäjäystävällisten ohjainten ansiosta. System4- yksiköiden käytönaikaisen valikon kielivaihtoehdot ovat englanti, ranska, saksa, espanja, hollanti ja italia. Edistyneestä asennusohjelmasta voi valita joko automaattisen määrityksen tai mukautetun järjestelmämäärityksen. Näytön ohjeet opastavat asennuksessa yksityiskohtaisesti. Kun AutoSet-ominaisuus on käytössä, System4 määrittää automaattisesti tallennuksen, jaksotuksen ja kuvahäviöluettelon kytkettyjen kameroiden määrän perusteella.

2 2 LTC 2682/90-sarjan System4-videonhallintajärjestelmä Kaikissa System4-malleissa on digitaalinen liikkeentunnistus, joten liikettä havaitsevat kamerat asetetaan tallennuksessa etusijalle. Nauhoitustilaksi voi ohjelmoida yksinomaisen tai limittäisen nauhoituksen liikkeentunnistuksen tai hälytyksen perusteella. Neljä herkkyysastetta, jotka sisältävät suuntatunnistuksen, kohteen koon tunnistuksen ja erityisen läpikulku-asetuksen, ehkäisevät vääriä hälytyksiä. Tarvittaessa tässä tilassa voi ottaa käyttöön kuuluvan summerin. Ajoitetut tapahtumat - toiminnolla voidaan ohjelmoida parametreja, joita käytetään järjestelmätoimintojen ja nauhoittamisen määrittämiseen. Järjestelmämuistiin voi tallentaa jopa kuuden eri System4-käyttöparametrin määritelmät manuaalisia hälytyskutsuja tai ajoitettuja toimintoja varten. System4-yksiköissä on useita ominaisuuksia, kuten etupaneelin säätimet, videonauhurin pään vaihdon synkronointi, pysäytyskuva, nelinkertainen zoomaus, kuvahäviön osoittimet, hälytyksen sieppaus, salasanasuojaus, monireletoimintolähdöt sekä täydellinen aika- ja päivämäärätoiminto, johon voi tallentaa 16- merkkisen nimen. Kaikki laitteet tukevat VHS- ja SVHSmuotoja ja toimivat sekä tavallisella että kaksinopeusnauhurilla. Kameratulojen ulkoista synkronointia ei vaadita, koska laitteet käyttävät kaikissa tiloissa aikaperusteista korjausta. Kirjaustoiminto tallentaa tapahtumahistorian. Konsoliportin ansiosta järjestelmää, kaksisuuntaista videonauhoitusta, videonauhurin etämääritystä sekä aika-, päiväys- ja hakutoimintoja voi ohjata tietokoneesta, mikä lyhentää nauhan tarkasteluun kuluvaa aikaa. Lisäksi laitteet tukevat kulunvalvontajärjestelmiä ja graafista Bosch LTC 2650/00 - käyttöliittymää. Moderni liiketoiminta edellyttää kehittynyttä, luotettavaa ja helppokäyttöistä valvontaa. Monikäyttöinen System4 sopii yhtä lailla myymälätiloihin kuin toimistoihinkin. Se tukee 9-16 kameratuloa, kameran vaihtamista, monikanavointia sekä panorointia, kallistusta ja zoomausta. Hyväksynnät EMC-ominaisuudet (EMC) Turvallisuus CE-immuniteetti, CE-säteilyluokka A, FCC-luokka A CE, UL, cul.

3 LTC 2682/90-sarjan System4-videonhallintajärjestelmä 3 Suunnittelu System4 Triplex, tyypillinen käyttö 1 Tiedot 2 Video 3 Päätevastus 4 VEXT-liitäntä ja (maa) 5 S S-VHS-tyypin videonauhuri 7 S-VHS-video

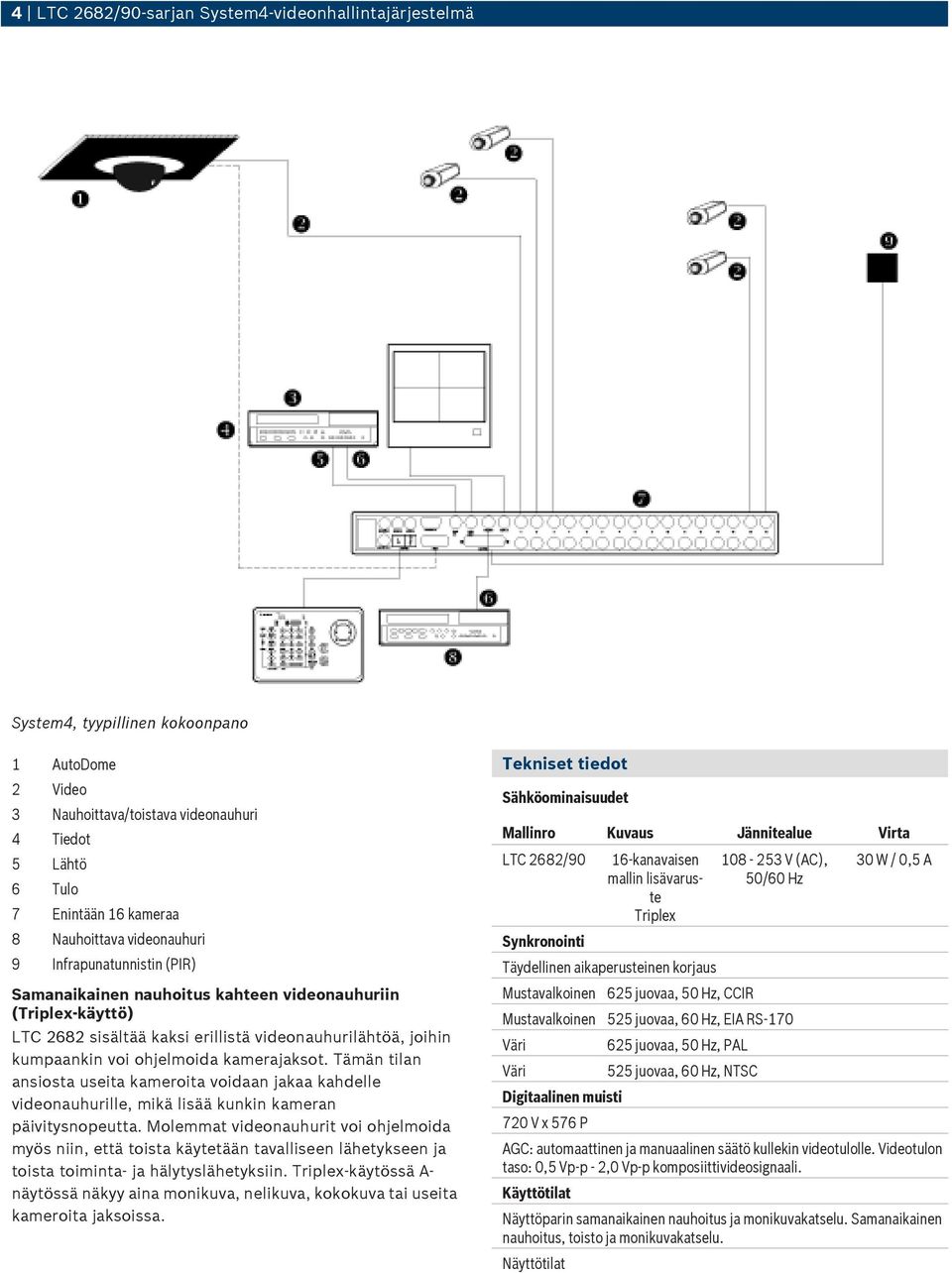

4 4 LTC 2682/90-sarjan System4-videonhallintajärjestelmä System4, tyypillinen kokoonpano 1 AutoDome 2 Video 3 Nauhoittava/toistava videonauhuri 4 Tiedot 5 Lähtö 6 Tulo 7 Enintään 16 kameraa 8 Nauhoittava videonauhuri 9 Infrapunatunnistin (PIR) Samanaikainen nauhoitus kahteen videonauhuriin (Triplex-käyttö) LTC 2682 sisältää kaksi erillistä videonauhurilähtöä, joihin kumpaankin voi ohjelmoida kamerajaksot. Tämän tilan ansiosta useita kameroita voidaan jakaa kahdelle videonauhurille, mikä lisää kunkin kameran päivitysnopeutta. Molemmat videonauhurit voi ohjelmoida myös niin, että toista käytetään tavalliseen lähetykseen ja toista toiminta- ja hälytyslähetyksiin. Triplex-käytössä A- näytössä näkyy aina monikuva, nelikuva, kokokuva tai useita kameroita jaksoissa. Tekniset tiedot Sähköominaisuudet Mallinro Kuvaus Jännitealue Virta LTC 2682/90 Synkronointi 16-kanavaisen mallin lisävaruste Triplex Täydellinen aikaperusteinen korjaus Mustavalkoinen Mustavalkoinen Väri Väri Digitaalinen muisti 720 V x 576 P 625 juovaa, 50 Hz, CCIR V (AC), 50/60 Hz 525 juovaa, 60 Hz, EIA RS juovaa, 50 Hz, PAL 525 juovaa, 60 Hz, NTSC 30 W / 0,5 A AGC: automaattinen ja manuaalinen säätö kullekin videotulolle. Videotulon taso: 0,5 Vp-p - 2,0 Vp-p komposiittivideosignaali. Käyttötilat Näyttöparin samanaikainen nauhoitus ja monikuvakatselu. Samanaikainen nauhoitus, toisto ja monikuvakatselu. Näyttötilat

5 LTC 2682/90-sarjan System4-videonhallintajärjestelmä 5 Mallinro Kuvaus Jännitealue Virta Suora Toisto Koko-, nelikuva- tai monikuvanäyttö. Koko- (vain hälytys- tai toimintakutsut), neli- tai monikuvanäyttö Koko-, nelikuva- tai monikuvanäyttö. Koko Painikkeet ja merkkivalot - etupaneeli Tulot Kamera VCR IN VCR IN Lähdöt VCR OUT VCR OUT Vakioliittimet Virta Lisälaitteiden tulot/ lähdöt Hälytystulot Tulot Relelähtö SDA Konsoli 9 (16) tuloa; 18 (32) BNC-liitintä, linjapäätteinen silmukka-bnc VEXT-tulot Kaksi (2) Tekniset tiedot IEC-liitäntä, 3-johtiminen virtajohto, jossa maadoitettu pistoke, 1,8 m Yksi (1) 25-nastainen D-liitin hälytyksille ja lisälaitteille 9 (16) yksittäisesti valittavaa NO- tai NC-hälytystuloa Kolme (3) relelähtöä (valittavissa NO tai NC), yksi (1) toiminto-/hälytyslähtöä (nauhuri 1), kaksi (2) toiminto-/hälytyslähtöä (nauhuri 2), yksi (1) kuvahäviölle (relekytkinten käsittelykyky enimmillään 1 A 40 V:n (AC/DC) jännitteellä) 15-nastainen D-tyyppinen viidelle kaksivaiheiselle lähdölle 9-nastainen D-tyyppinen RS-232-ohjaukselle Käyttöympäristötiedot Käyttölämpötila 10 C 55 C Säilytyslämpötila 20 C - 60 C Kosteus Tilaustiedot 0-90 % suhteellinen, tiivistymätön LTC 2682/90 -videonhallintajärjestelmä 16-kanavainen multiplekseri, värillinen ja mustavalkoinen, Triplex, V (AC), 50/60 Hz Laitteiston lisävarusteet Tavallinen KBD-näppäimistö IntuiKey-näppäimistö Allegiant- ja Divar-järjestelmien sekä System4-multiplekserien nestekidenäytöille Digitaalinen KBD-näppäimistö Digitaalinen IntuiKey-näppäimistö käytettäväksi digitaalisten Divar-videotallentimien ja System4-multipleksereiden kanssa LTC 2604/50 -näppäimistön porttilaajennusmoduuli System4, 230 V, 50 Hz LTC 2604/60 -näppäimistön porttilaajennusmoduuli System4, 120 V, 60 Hz LTC 2609/00 System4 -laajennussarja enintään kuusi (6) System4-multiplekseriä, 90 yksikköä Graafinen LTC 2650/00 -käyttöliittymä Graafinen käyttöliittymä ohjelmointiin ja ohjaukseen LTC 2605/91 System4 -videohallintalaite Divar- ja System4-multipleksereille, V (AC), 50/60 Hz S1386 VCR -kaapeli Philips LTC -multipleksereille ja videonauhureille S1383 VCR -kaapeli VCR-kaapeli multiplekseristä videonauhuriin LTC 8558/00 -näppäimistökaapeli lisävaruste, 30,5 m LTC 2682/90 KBD-UNIVERSAL KBD-DIGITAL LTC 2604/50 LTC 2604/60 LTC 2609/00 LTC 2650/00 LTC 2605/91 S1386 S1383 LTC 8558/00 Rakenne Pinta Mitat (L x K x P) Paino Telineasennussarja (Sisältyy toimitukseen) Teräsrunko, jossa metallikotelo ja muovinen etulevy Harmaa kotelo. 440 x 305 x 40 mm 5 kg Yhden yksikön kiinnittämiseen 48 cm:n EIA-telineeseen
