VIDOS-videohallintajärjestelmä

Transkriptio

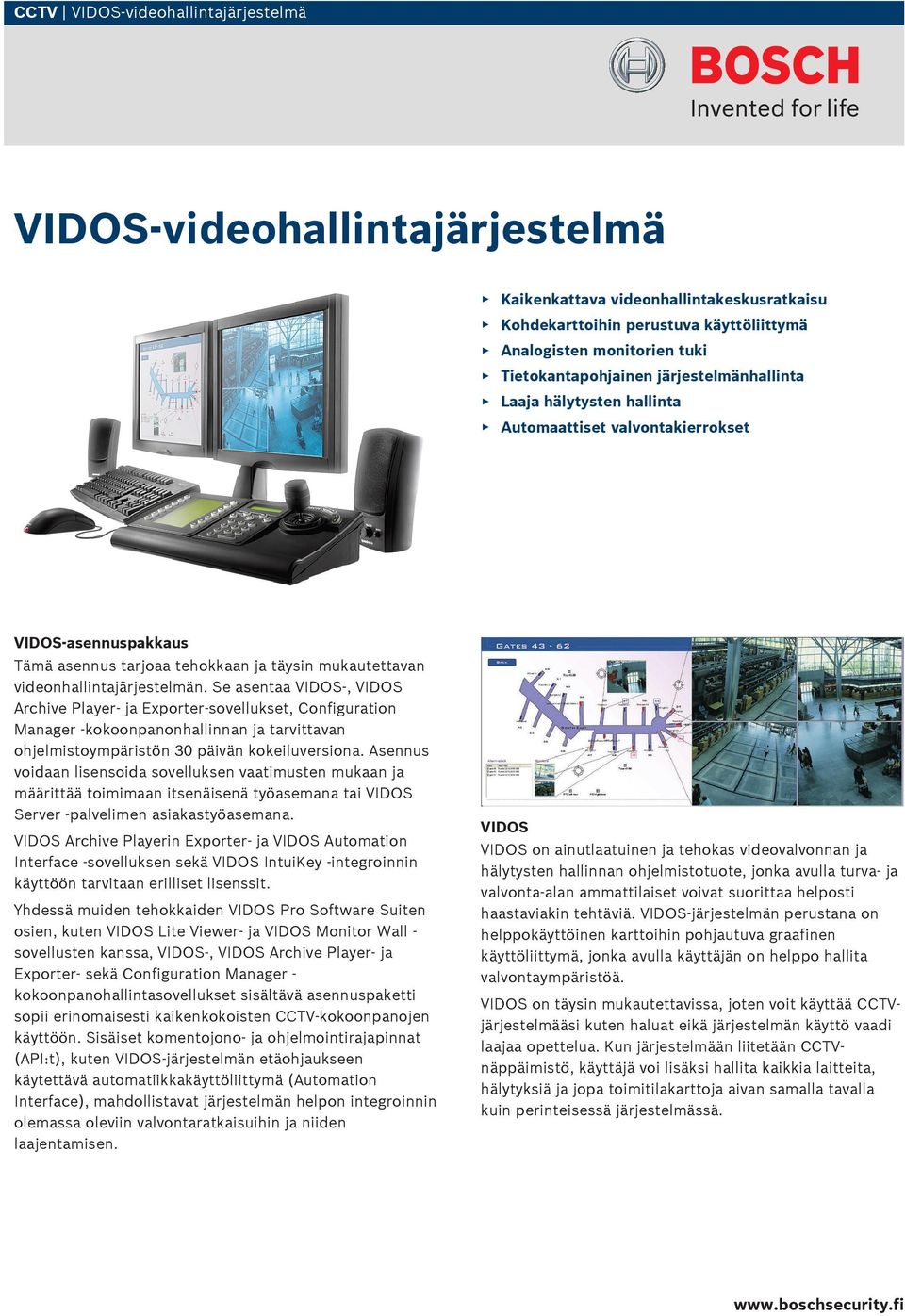

1 CCTV VIDOS-videohallintajärjestelmä VIDOS-videohallintajärjestelmä Kaikenkattava videonhallintakeskusratkaisu Kohdekarttoihin perustuva käyttöliittymä Analogisten monitorien tuki Tietokantapohjainen järjestelmänhallinta Laaja hälytysten hallinta Automaattiset valvontakierrokset VIDOS-asennus Tämä asennus tarjoaa tehokkaan ja täysin mukautettavan videonhallintajärjestelmän. Se asentaa VIDOS-, VIDOS Archive Player- ja Exporter-sovellukset, Configuration Manager -kokoonpanonhallinnan ja tarvittavan ohjelmistoympäristön 30 päivän kokeiluversiona. Asennus voidaan lisensoida sovelluksen vaatimusten mukaan ja määrittää toimimaan itsenäisenä työasemana tai VIDOS Server -palvelimen asiakastyöasemana. VIDOS Archive Playerin Exporter- ja VIDOS Automation Interface -sovelluksen sekä VIDOS IntuiKey -integroinnin käyttöön tarvitaan erilliset lisenssit. Yhdessä muiden tehokkaiden VIDOS Pro Software Suiten osien, kuten VIDOS Lite Viewer- ja VIDOS Monitor Wall sovellusten kanssa, VIDOS-, VIDOS Archive Player- ja Exporter- sekä Configuration Manager kokoonpanohallintasovellukset sisältävä asennuspaketti sopii erinomaisesti kaikenkokoisten CCTV-kokoonpanojen käyttöön. Sisäiset komentojono- ja ohjelmointirajapinnat (API:t), kuten VIDOS-järjestelmän etäohjaukseen käytettävä automatiikkakäyttöliittymä (Automation Interface), mahdollistavat järjestelmän helpon integroinnin olemassa oleviin valvontaratkaisuihin ja niiden laajentamisen. VIDOS VIDOS on ainutlaatuinen ja tehokas videovalvonnan ja hälytysten hallinnan ohjelmistotuote, jonka avulla turva- ja valvonta-alan ammattilaiset voivat suorittaa helposti haastaviakin tehtäviä. VIDOS-järjestelmän perustana on helppokäyttöinen karttoihin pohjautuva graafinen käyttöliittymä, jonka avulla käyttäjän on helppo hallita valvontaympäristöä. VIDOS on täysin mukautettavissa, joten voit käyttää CCTVjärjestelmääsi kuten haluat eikä järjestelmän käyttö vaadi laajaa opettelua. Kun järjestelmään liitetään CCTVnäppäimistö, käyttäjä voi lisäksi hallita kaikkia laitteita, hälytyksiä ja jopa toimitilakarttoja aivan samalla tavalla kuin perinteisessä järjestelmässä.

2 2 VIDOS-videohallintajärjestelmä Kaikki olemassa olevat lisälaitteet, kuten domekamerat ja analogiset monitorit, voidaan yhdistää VIDOS -ratkaisuun. Kehittyneet kierto- ja valvontatoiminnot, automaattiset tallennustehtävät ja kattavat arkistointiominaisuudet ovat osa VIDOS-järjestelmän ennennäkemättömän monipuolista ja suorituskykyistä CCTV-sovellustoimintojen valikoimaa. VIDOS voi toimia VIDOS Pro Software Suiten osana työasemana yhdessä VIDOS Server -palvelimen kanssa, mikä mahdollistaa keskitetyn hallinnan ja ohjauksen. Tällöin järjestelmänvalvoja voi määrittää käyttäjäryhmille erilaisia käyttöoikeustasoja ja hallita näin VIDOStyöaseman reaaliaikaisen kuvan katseluun, PTZohjaukseen, tallennukseen ja tallenteiden hakuun liittyviä käyttöoikeuksia. Ympäristöissä, joissa IP-kamerat ja lähettimet tallentavat suoraan iscsi-asemiin ja tallennusjärjestystä ohjataan VRM Video Recording Manager -ohjelmalla, VIDOS-palvelin voidaan korvata VRM-palvelimella, jotta voidaan varmistaa järjestelmäasetusten yhtenäisyys. Suppeissa sovelluksissa, joissa käyttäjiä, käyttöoikeustasoja ja käyttöoikeuksia on vähän, VIDOS voi toimia itsenäisesti täydellisenä videonhallintajärjestelmäratkaisuna ja hallita useita kameroita. VIDOS-järjestelmää on saatavana pelkkänä ohjelmistona, joka tukee 16, 32 tai 64 kameraa ja monitoria. Lisäksi valittavissa on vaihtoehto, johon voi liittää rajattomasti kameroita. Lisäksi saatavilla on kaksi valmiiksi määritettyä laitteistoratkaisua integroinnin helpottamiseksi ja nopeuttamiseksi. VIDOS Archive Player ja Exporter VIDOS Pro -videohallintaohjelmistopakkaukseen kuuluvien VIDOS Archive Playerin ja Exporterin avulla käyttäjät voivat hakea ja toistaa tallennettua videokuvaa ja tapahtumia sekä viedä niitä käytettäväksi myöhemmin muissa sovelluksissa todella helposti. Ohjelmiston avulla käyttäjät voivat toistaa kuvaa kaikista lähettimistä, NVRjärjestelmistä, iscsi-asemasta tai paikalliselta kiintolevyltä, etsiä videojaksoja ja kirjanmerkkejä sekä viedä videojaksoja. VIDOS Archive Player- ja Exporter-sovelluksissa on nopeaja helppokäyttöinen käyttöliittymä, joka on suunniteltu nopeuttamaan käytettävissä olevien tallenteiden selaamista. Siinä on kätevät aika- ja kalenteritoiminnot, joiden avulla tietyt tapahtumat ja kirjanmerkit löytyvät vaivattomasti. Hakuaikaa lyhentää entisestään välitön siirtymismahdollisuus toisto- ja vientiruutujen välillä. Kaikki hakutulokset näkyvät tiiviissä luetteloissa, jotka on helppo käsitellä muihin tallennusvälineisiin viemistä varten. Sisäänrakennetun Direct-Burn-toiminnon ansiosta vietävät tiedostot voidaan tallentaa suoraan CD-/DVDlevylle (vaatii CD/DVD-RW-aseman). Archive Playerilla tehtävä Forensic Search -haku mahdollistaa hakemisen lähettimien tai CVA-kameroiden (esimerkiksi MOTION+, IVMD tai IVA) metatiedoista. Hakuparametrit voidaan määrittää uudelleen, jotta voidaan hakea kohteita, jotka eivät ole laukaisseet hälytystä. VIDOS Pro Software Suiten osana VIDOS Archive Player- ja Exporter-sovelluksia voi käyttää yhdessä VIDOS- tai VRMpalvelimen kanssa, mikä mahdollistaa keskitetyn hallinnan ja ohjauksen. Tällöin järjestelmänvalvoja voi määrittää käyttäjien kameroiden ja tallenteiden käyttöön liittyvät oikeudet VIDOS Archive Playerin ja Exporterin avulla. VIDOS Automation Interface VIDOS Automation Interface mahdollistaa järjestelmän etähallinnan ja valvonnan socket-liitännän kautta. Se muistuttaa "ohjelmointityylistä" ASCIImerkkijonokomentokäyttöliittymää, joka on tarkoitettu videon ja äänen vaihtoon, hälytysten sekä digitaalisten tulojen ja lähtöjen ohjaukseen, työtilojen hallintaan ja tapahtumien tilaukseen ja toimitukseen. VIDOS Automation Interface tarjoaa kaksi perusmekanismia: yhden ajoitettujen komentojen antamiseen ja toisen tapahtumatietojen vastaanottamista varten. Aitouden varmistamista varten ulkoisen käyttäjän on kirjauduttava järjestelmään käyttämällä käyttäjätunnusta ja salasanaa.

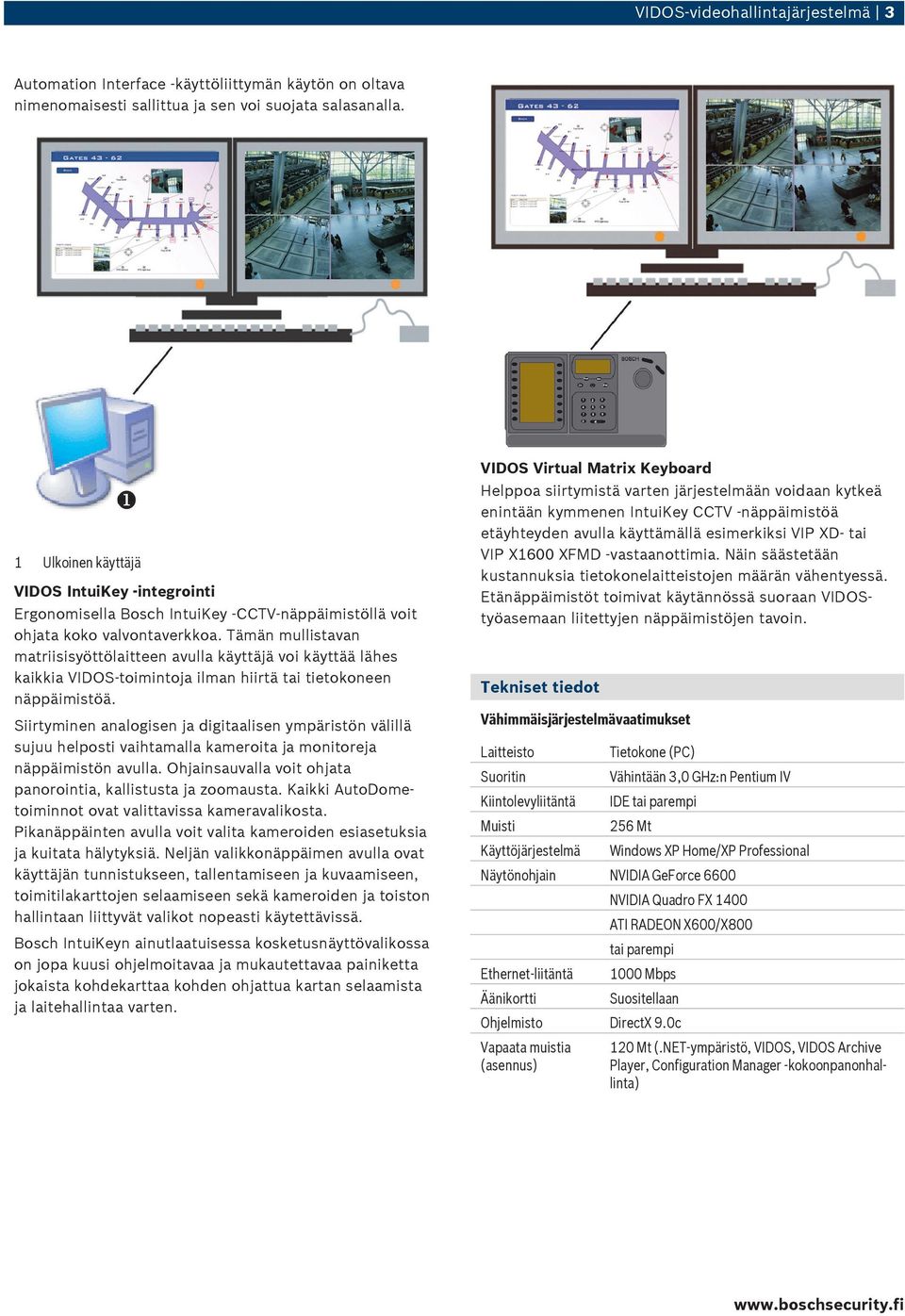

3 VIDOS-videohallintajärjestelmä 3 Automation Interface -käyttöliittymän käytön on oltava nimenomaisesti sallittua ja sen voi suojata salasanalla. 1 Ulkoinen käyttäjä VIDOS IntuiKey -integrointi Ergonomisella Bosch IntuiKey -CCTV-näppäimistöllä voit ohjata koko valvontaverkkoa. Tämän mullistavan matriisisyöttölaitteen avulla käyttäjä voi käyttää lähes kaikkia VIDOS-toimintoja ilman hiirtä tai tietokoneen näppäimistöä. Siirtyminen analogisen ja digitaalisen ympäristön välillä sujuu helposti vaihtamalla kameroita ja monitoreja näppäimistön avulla. Ohjainsauvalla voit ohjata panorointia, kallistusta ja zoomausta. Kaikki AutoDometoiminnot ovat valittavissa kameravalikosta. Pikanäppäinten avulla voit valita kameroiden esiasetuksia ja kuitata hälytyksiä. Neljän valikkonäppäimen avulla ovat käyttäjän tunnistukseen, tallentamiseen ja kuvaamiseen, toimitilakarttojen selaamiseen sekä kameroiden ja toiston hallintaan liittyvät valikot nopeasti käytettävissä. Bosch IntuiKeyn ainutlaatuisessa kosketusnäyttövalikossa on jopa kuusi ohjelmoitavaa ja mukautettavaa painiketta jokaista kohdekarttaa kohden ohjattua kartan selaamista ja laitehallintaa varten. VIDOS Virtual Matrix Keyboard Helppoa siirtymistä varten järjestelmään voidaan kytkeä enintään kymmenen IntuiKey CCTV -näppäimistöä etäyhteyden avulla käyttämällä esimerkiksi VIP XD- tai VIP X1600 XFMD -vastaanottimia. Näin säästetään kustannuksia tietokonelaitteistojen määrän vähentyessä. Etänäppäimistöt toimivat käytännössä suoraan VIDOStyöasemaan liitettyjen näppäimistöjen tavoin. Tekniset tiedot Vähimmäisjärjestelmävaatimukset Laitteisto Suoritin Kiintolevyliitäntä Muisti Käyttöjärjestelmä Tietokone (PC) Vähintään 3,0 GHz:n Pentium IV IDE tai parempi 256 Mt Windows XP Home/XP Professional Näytönohjain NVIDIA GeForce 6600 Ethernet-liitäntä Äänikortti NVIDIA Quadro FX 1400 ATI RADEON X600/X800 tai parempi 1000 Mbps Suositellaan Ohjelmisto DirectX 9.0c Vapaata muistia (asennus) 120 Mt (.NET-ympäristö, VIDOS, VIDOS Archive Player, Configuration Manager -kokoonpanonhallinta)

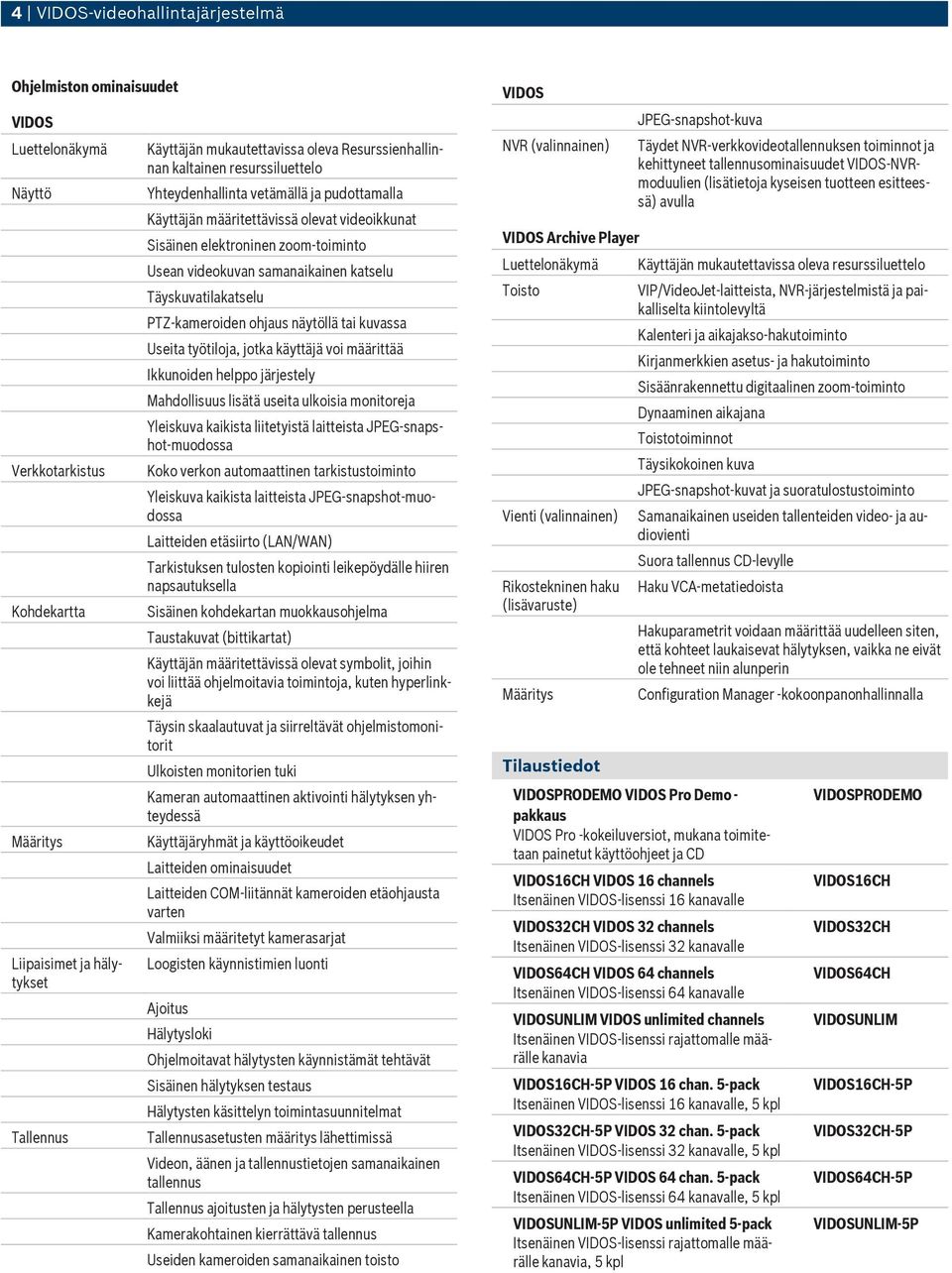

4 4 VIDOS-videohallintajärjestelmä Ohjelmiston ominaisuudet VIDOS Luettelonäkymä Näyttö Verkkotarkistus Kohdekartta Määritys Liipaisimet ja hälytykset Tallennus Käyttäjän mukautettavissa oleva Resurssienhallinnan kaltainen resurssiluettelo Yhteydenhallinta vetämällä ja pudottamalla Käyttäjän määritettävissä olevat videoikkunat Sisäinen elektroninen zoom-toiminto Usean videokuvan samanaikainen katselu Täyskuvatilakatselu PTZ-kameroiden ohjaus näytöllä tai kuvassa Useita työtiloja, jotka käyttäjä voi määrittää Ikkunoiden helppo järjestely Mahdollisuus lisätä useita ulkoisia monitoreja Yleiskuva kaikista liitetyistä laitteista JPEG-snapshot-muodossa Koko verkon automaattinen tarkistustoiminto Yleiskuva kaikista laitteista JPEG-snapshot-muodossa Laitteiden etäsiirto (LAN/WAN) Tarkistuksen tulosten kopiointi leikepöydälle hiiren napsautuksella Sisäinen kohdekartan muokkausohjelma Taustakuvat (bittikartat) Käyttäjän määritettävissä olevat symbolit, joihin voi liittää ohjelmoitavia toimintoja, kuten hyperlinkkejä Täysin skaalautuvat ja siirreltävät ohjelmistomonitorit Ulkoisten monitorien tuki Kameran automaattinen aktivointi hälytyksen yhteydessä Käyttäjäryhmät ja käyttöoikeudet Laitteiden ominaisuudet Laitteiden COM-liitännät kameroiden etäohjausta varten Valmiiksi määritetyt kamerasarjat Loogisten käynnistimien luonti Ajoitus Hälytysloki Ohjelmoitavat hälytysten käynnistämät tehtävät Sisäinen hälytyksen testaus Hälytysten käsittelyn toimintasuunnitelmat Tallennusasetusten määritys lähettimissä Videon, äänen ja tallennustietojen samanaikainen tallennus Tallennus ajoitusten ja hälytysten perusteella Kamerakohtainen kierrättävä tallennus Useiden kameroiden samanaikainen toisto VIDOS NVR (valinnainen) VIDOS Archive Player Luettelonäkymä Toisto Vienti (valinnainen) Rikostekninen haku (lisävaruste) Määritys JPEG-snapshot-kuva Täydet NVR-verkkovideotallennuksen toiminnot ja kehittyneet tallennusominaisuudet VIDOS-NVRmoduulien (lisätietoja kyseisen tuotteen esitteessä) avulla Käyttäjän mukautettavissa oleva resurssiluettelo VIP/VideoJet-laitteista, NVR-järjestelmistä ja paikalliselta kiintolevyltä Kalenteri ja aikajakso-hakutoiminto Kirjanmerkkien asetus- ja hakutoiminto Sisäänrakennettu digitaalinen zoom-toiminto Dynaaminen aikajana Toistotoiminnot Täysikokoinen kuva JPEG-snapshot-kuvat ja suoratulostustoiminto Samanaikainen useiden tallenteiden video- ja audiovienti Suora tallennus CD-levylle Haku VCA-metatiedoista Hakuparametrit voidaan määrittää uudelleen siten, että kohteet laukaisevat hälytyksen, vaikka ne eivät ole tehneet niin alunperin Configuration Manager -kokoonpanonhallinnalla VIDOSPRODEMO VIDOS Pro Demo - VIDOS Pro -kokeiluversiot, mukana toimitetaan painetut käyttöohjeet ja CD VIDOS16CH VIDOS 16 channels Itsenäinen VIDOS-lisenssi 16 kanavalle VIDOS32CH VIDOS 32 channels Itsenäinen VIDOS-lisenssi 32 kanavalle VIDOS64CH VIDOS 64 channels Itsenäinen VIDOS-lisenssi 64 kanavalle VIDOSUNLIM VIDOS unlimited channels Itsenäinen VIDOS-lisenssi rajattomalle määrälle kanavia VIDOS16CH 5P VIDOS 16 chan. 5-pack Itsenäinen VIDOS-lisenssi 16 kanavalle, 5 kpl VIDOS32CH 5P VIDOS 32 chan. 5-pack Itsenäinen VIDOS-lisenssi 32 kanavalle, 5 kpl VIDOS64CH 5P VIDOS 64 chan. 5-pack Itsenäinen VIDOS-lisenssi 64 kanavalle, 5 kpl VIDOSUNLIM 5P VIDOS unlimited 5-pack Itsenäinen VIDOS-lisenssi rajattomalle määrälle kanavia, 5 kpl VIDOSPRODEMO VIDOS16CH VIDOS32CH VIDOS64CH VIDOSUNLIM VIDOS16CH-5P VIDOS32CH-5P VIDOS64CH-5P VIDOSUNLIM-5P

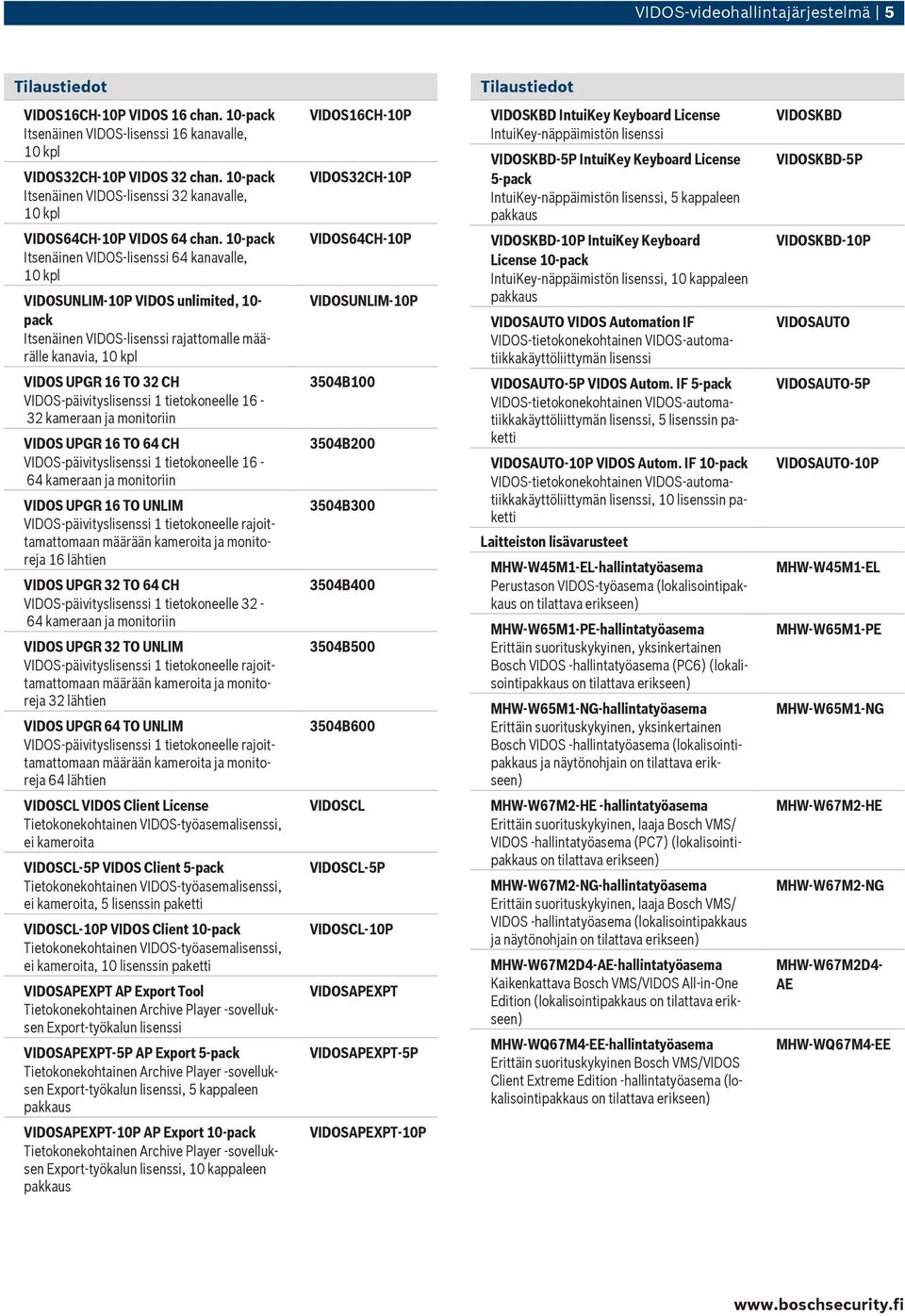

5 VIDOS-videohallintajärjestelmä 5 VIDOS16CH 10P VIDOS 16 chan. 10-pack Itsenäinen VIDOS-lisenssi 16 kanavalle, 10 kpl VIDOS32CH 10P VIDOS 32 chan. 10-pack Itsenäinen VIDOS-lisenssi 32 kanavalle, 10 kpl VIDOS64CH 10P VIDOS 64 chan. 10-pack Itsenäinen VIDOS-lisenssi 64 kanavalle, 10 kpl VIDOSUNLIM 10P VIDOS unlimited, 10- pack Itsenäinen VIDOS-lisenssi rajattomalle määrälle kanavia, 10 kpl VIDOS UPGR 16 TO 32 CH VIDOS-päivityslisenssi 1 tietokoneelle kameraan ja monitoriin VIDOS UPGR 16 TO 64 CH VIDOS-päivityslisenssi 1 tietokoneelle kameraan ja monitoriin VIDOS UPGR 16 TO UNLIM VIDOS-päivityslisenssi 1 tietokoneelle rajoittamattomaan määrään kameroita ja monitoreja 16 lähtien VIDOS UPGR 32 TO 64 CH VIDOS-päivityslisenssi 1 tietokoneelle kameraan ja monitoriin VIDOS UPGR 32 TO UNLIM VIDOS-päivityslisenssi 1 tietokoneelle rajoittamattomaan määrään kameroita ja monitoreja 32 lähtien VIDOS UPGR 64 TO UNLIM VIDOS-päivityslisenssi 1 tietokoneelle rajoittamattomaan määrään kameroita ja monitoreja 64 lähtien VIDOS16CH-10P VIDOS32CH-10P VIDOS64CH-10P VIDOSUNLIM-10P 3504B B B B B B600 VIDOSKBD IntuiKey Keyboard License IntuiKey-näppäimistön lisenssi VIDOSKBD 5P IntuiKey Keyboard License 5-pack IntuiKey-näppäimistön lisenssi, 5 kappaleen VIDOSKBD 10P IntuiKey Keyboard License 10-pack IntuiKey-näppäimistön lisenssi, 10 kappaleen VIDOSAUTO VIDOS Automation IF VIDOS-tietokonekohtainen VIDOS-automatiikkakäyttöliittymän lisenssi VIDOSAUTO 5P VIDOS Autom. IF 5-pack VIDOS-tietokonekohtainen VIDOS-automatiikkakäyttöliittymän lisenssi, 5 lisenssin paketti VIDOSAUTO 10P VIDOS Autom. IF 10-pack VIDOS-tietokonekohtainen VIDOS-automatiikkakäyttöliittymän lisenssi, 10 lisenssin paketti Laitteiston lisävarusteet MHW-W45M1-EL-hallintatyöasema Perustason VIDOS-työasema (lokalisointi MHW-W65M1-PE-hallintatyöasema Erittäin suorituskykyinen, yksinkertainen Bosch VIDOS -hallintatyöasema (PC6) (lokalisointi MHW-W65M1-NG-hallintatyöasema Erittäin suorituskykyinen, yksinkertainen Bosch VIDOS -hallintatyöasema (lokalisointi ja näytönohjain VIDOSKBD VIDOSKBD-5P VIDOSKBD-10P VIDOSAUTO VIDOSAUTO-5P VIDOSAUTO-10P MHW-W45M1-EL MHW-W65M1-PE MHW-W65M1-NG VIDOSCL VIDOS Client License Tietokonekohtainen VIDOS-työasemalisenssi, ei kameroita VIDOSCL 5P VIDOS Client 5-pack Tietokonekohtainen VIDOS-työasemalisenssi, ei kameroita, 5 lisenssin paketti VIDOSCL 10P VIDOS Client 10-pack Tietokonekohtainen VIDOS-työasemalisenssi, ei kameroita, 10 lisenssin paketti VIDOSAPEXPT AP Export Tool Tietokonekohtainen Archive Player -sovelluksen Export-työkalun lisenssi VIDOSAPEXPT 5P AP Export 5-pack Tietokonekohtainen Archive Player -sovelluksen Export-työkalun lisenssi, 5 kappaleen VIDOSCL VIDOSCL-5P VIDOSCL-10P VIDOSAPEXPT VIDOSAPEXPT-5P MHW-W67M2-HE -hallintatyöasema Erittäin suorituskykyinen, laaja Bosch VMS/ VIDOS -hallintatyöasema (PC7) (lokalisointi MHW-W67M2-NG-hallintatyöasema Erittäin suorituskykyinen, laaja Bosch VMS/ VIDOS -hallintatyöasema (lokalisointi ja näytönohjain MHW-WQ67M4-EE-hallintatyöasema Erittäin suorituskykyinen Bosch VMS/VIDOS Client Extreme Edition -hallintatyöasema (lokalisointi MHW-W67M2-HE MHW-W67M2-NG MHW-W67M2D4-AE-hallintatyöasema Kaikenkattava Bosch VMS/VIDOS All-in-One Edition (lokalisointi MHW-W67M2D4- AE MHW-WQ67M4-EE VIDOSAPEXPT-10P AP Export 10-pack Tietokonekohtainen Archive Player -sovelluksen Export-työkalun lisenssi, 10 kappaleen VIDOSAPEXPT-10P

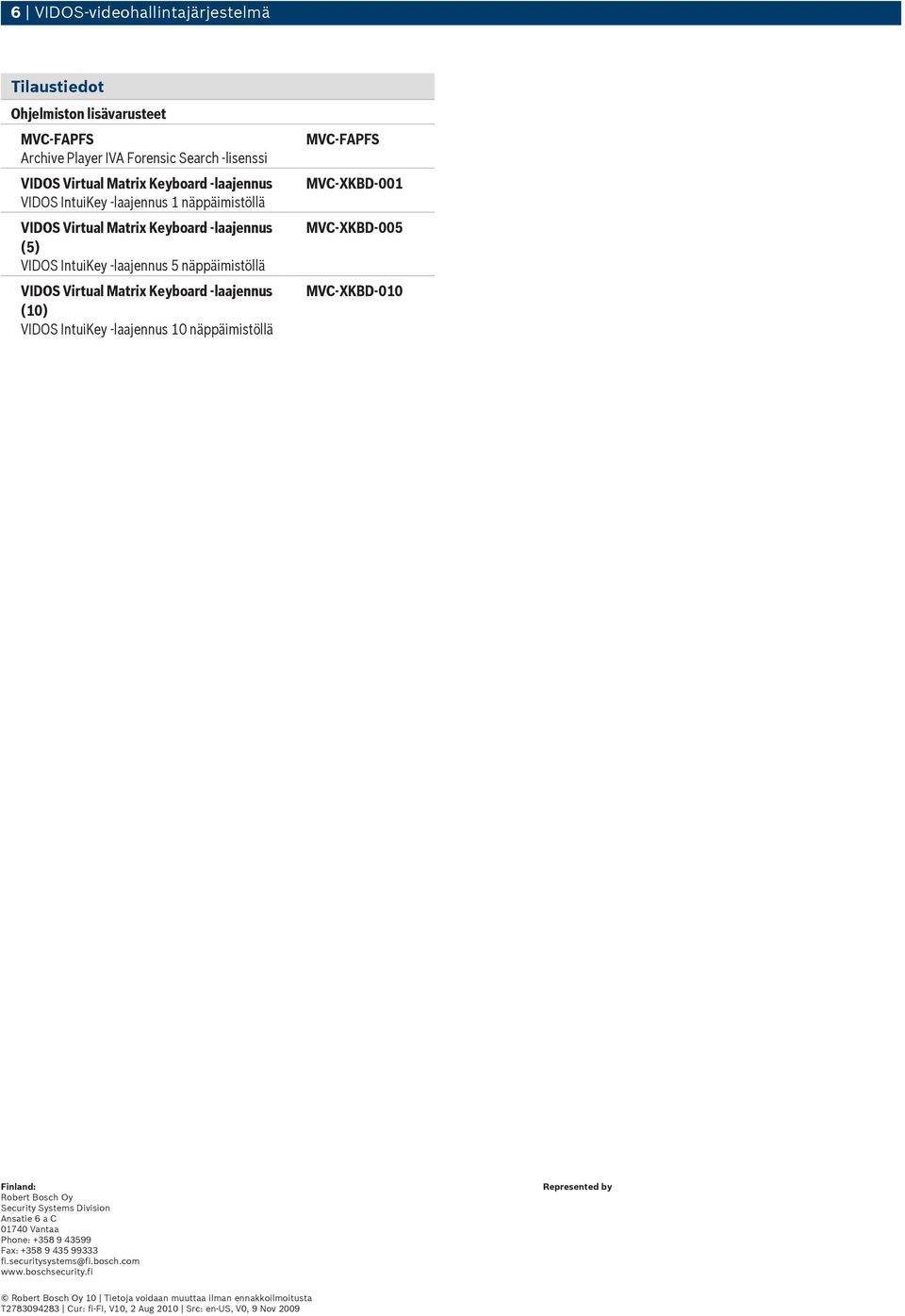

6 6 VIDOS-videohallintajärjestelmä Ohjelmiston lisävarusteet MVC-FAPFS Archive Player IVA Forensic Search -lisenssi VIDOS Virtual Matrix Keyboard -laajennus VIDOS IntuiKey -laajennus 1 näppäimistöllä VIDOS Virtual Matrix Keyboard -laajennus (5) VIDOS IntuiKey -laajennus 5 näppäimistöllä VIDOS Virtual Matrix Keyboard -laajennus (10) VIDOS IntuiKey -laajennus 10 näppäimistöllä MVC-FAPFS MVC-XKBD-001 MVC-XKBD-005 MVC-XKBD-010 Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.securitysystems@fi.bosch.com Represented by Robert Bosch Oy 10 Tietoja voidaan muuttaa ilman ennakkoilmoitusta T Cur: fi-fi, V10, 2 Aug 2010 Src: en-us, V0, 9 Nov 2009
