VDC-485- ja VDN-495-sarjojen FlexiDome XF- ja DN-domekamerat

Transkriptio

1 CCTV VDC-485- ja VDN-495-sarjojen FlexiDome XF- ja DN-domekamerat VDC-485- ja VDN-495-sarjojen FlexiDome XF- ja DN-domekamerat Iskunkestävä, vandaalisuojattu, säänkestävä kotelo Päivä/yö- sekä NightSense-mallit 15-bittinen DSP-tekniikka XF-Dynamic takaa laajan dynaamisen alueen 540 TVL:n väritarkkuus Kymmenkertainen herkkyys SensUp-tekniikan ansiosta Kaksisuuntainen Bilinx-tiedonsiirtotekniikka Patentoitu kuvun muoto takaa 90 asteen pystysuuntaisen kuva-alan FlexiDome XF - ja FlexiDome DN -sarjat ovat täydellinen valinta lähes kaikkiin sisä- ja ulkokäyttöön tarkoitettuihin ratkaisuihin. Nämä väridomekamerat ovat tehokkaita, vandaalisuojattuja yksiköitä, jotka voi kytkeä päiväkäytöstä yökäyttöön. Valettu alumiinikotelo, polykarbonaattikupu ja kovitettu sisätiiviste kestävät jopa 55 kg vastaavan voiman. Kotelot sisältävät täysin varusteltuja päivä-/yö- ja värikameroita, joissa on 1/3 tuuman CCD ja integroitu Varifocal-objektiivi. Ulkokäyttöön erinomaisesti sopivat kamerat on suojattu vettä ja pölyä vastaan IP 66 (NEMA 4X) -standardien mukaisesti. Asennus sujuu helposti ja nopeasti, sillä kamerat toimitetaan valmiiksi koottuina ja käyttövalmiina. Asentajat voivat valita kuva-alan tarkasti käyttämällä patentoitua panerointi/kallistus/kierto-mekanismia. Valittavana on useita asennusvaihtoehtoja, kuten pinta-, 4S- (USA), seinäja kulma-asennus sekä asennus alaslaskettuun välikattoon. FlexiDome XF - ja FlexiDome DN -kamerat ovat erinomainen ratkaisu useisiin erilaisiin valvontasovelluksiin haastavissakin valaistusolosuhteissa. Pienen koon, tyylikkään muotoilun ja uppoasennettavan kuoren ansiosta ne sopivat mihin tahansa sisustukseen. Kameran kotelo takaa lisäsuojan, jota tarvitaan esimerkiksi kouluissa, pankeissa, vankiloissa, pysäköintihalleissa, myymälöissä ja teollisuusrakennuksissa. Perustoiminnot Tekniikka FlexiDome XF - ja FlexiDome DN -sarjoissa yhdistyy Dinion XF - värikameroiden ja päivä-/yökäyttöön tarkoitettujen kameroiden uusin tekniikka. Tekniikka takaa parhaan mahdollisen kuvanlaadun kaikkina vuorokaudenaikoina kaikissa olosuhteissa. Nämä kamerat perustuvat ainutlaatuiseen 15-bittisen digitaalisen videonkäsittelyn ja XF-Dynamic-tekniikan yhdistelmään, joten ne tarjoavat erinomaista herkkyyttä ja jopa 32-kertaisesti laajennetun dynaamisen alueen. Tuloksena on tarkempaa ja yksityiskohtaisempaa kuvaa, jonka värit toistuvat todella luonnollisina. Käyttö Päivä/yö-malli siirtyy automaattisesti värikuvauksesta mustavalkotilaan, mikä parantaa yökuvauksen IRherkkyyttä. Kaikissa kameroissa on videoliiketunnistus, Auto Black -toiminto, oletussuljin sekä vastavalon korjaus, jotka takaavat optimaalisen tuloksen kaikissa valaistusolosuhteissa. Ohjatun objektiivitoiminnon ja tarkennuksen aputoiminnon ansiosta objektiivien säätäminen on helppoa. Lisäksi ne takaavat, että tarkennus säilyy sopivana koko 24 tunnin jakson ajan. Kaikissa kameroissa käytetään Bilinx-tekniikkaa, jonka avulla

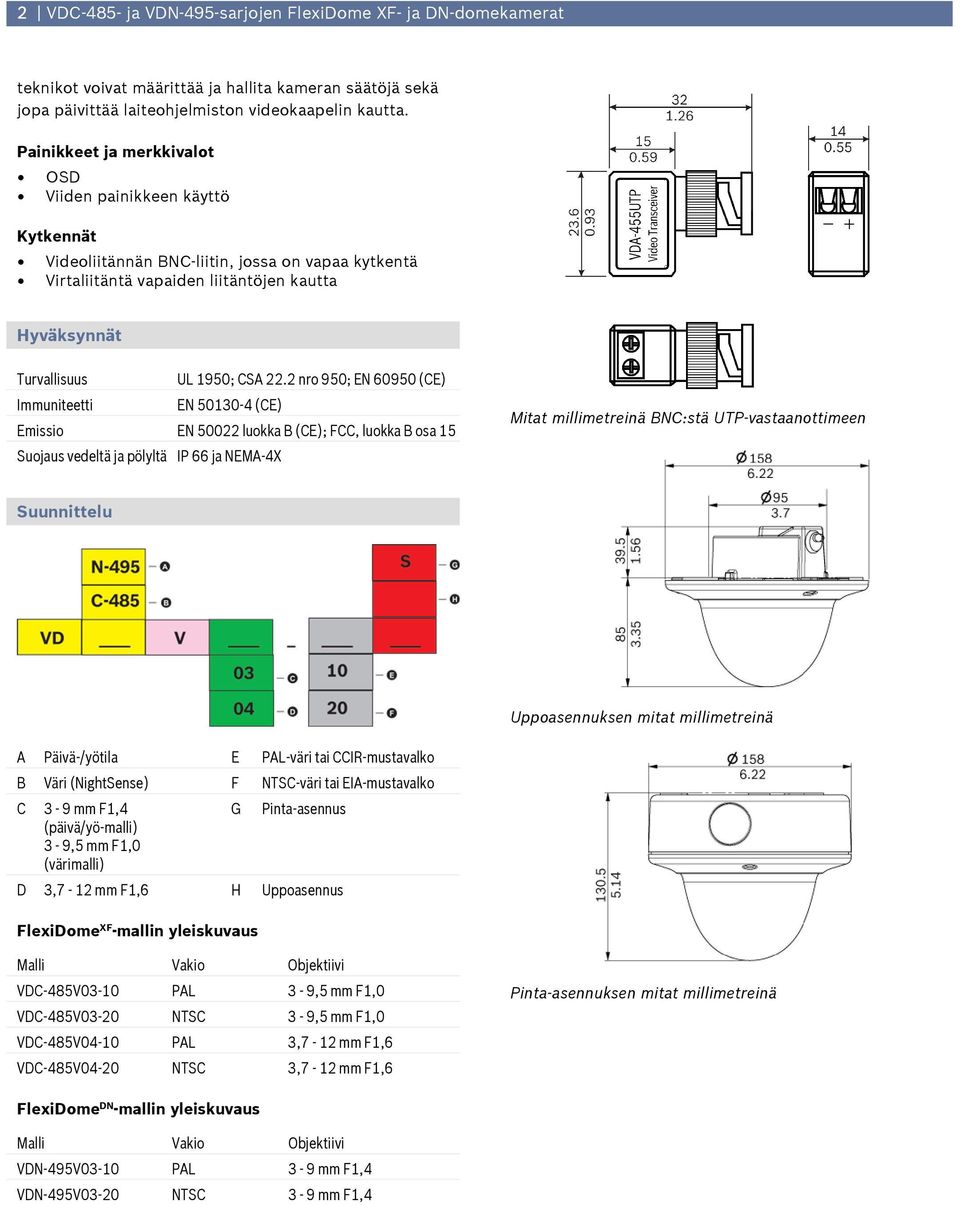

2 2 VDC-485- ja VDN-495-sarjojen FlexiDome XF- ja DN-domekamerat teknikot voivat määrittää ja hallita kameran säätöjä sekä jopa päivittää laiteohjelmiston videokaapelin kautta. Painikkeet ja merkkivalot OSD Viiden painikkeen käyttö Kytkennät Videoliitännän BNC-liitin, jossa on vapaa kytkentä Virtaliitäntä vapaiden liitäntöjen kautta Hyväksynnät Turvallisuus UL 1950; CSA 22.2 nro 950; EN (CE) Immuniteetti EN (CE) Emissio EN luokka B (CE); FCC, luokka B osa 15 Suojaus vedeltä ja pölyltä IP 66 ja NEMA-4X Mitat millimetreinä BNC:stä UTP-vastaanottimeen Suunnittelu Uppoasennuksen mitat millimetreinä A Päivä-/yötila E PAL-väri tai CCIR-mustavalko B Väri (NightSense) F NTSC-väri tai EIA-mustavalko C 3-9 mm F1,4 (päivä/yö-malli) 3-9,5 mm F1,0 (värimalli) G Pinta-asennus D 3,7-12 mm F1,6 H Uppoasennus FlexiDome XF -mallin yleiskuvaus Malli Vakio Objektiivi VDC-485V03-10 PAL 3-9,5 mm F1,0 VDC-485V03-20 NTSC 3-9,5 mm F1,0 VDC-485V04-10 PAL 3,7-12 mm F1,6 VDC-485V04-20 NTSC 3,7-12 mm F1,6 Pinta-asennuksen mitat millimetreinä FlexiDome DN -mallin yleiskuvaus Malli Vakio Objektiivi VDN-495V03-10 PAL 3-9 mm F1,4 VDN-495V03-20 NTSC 3-9 mm F1,4

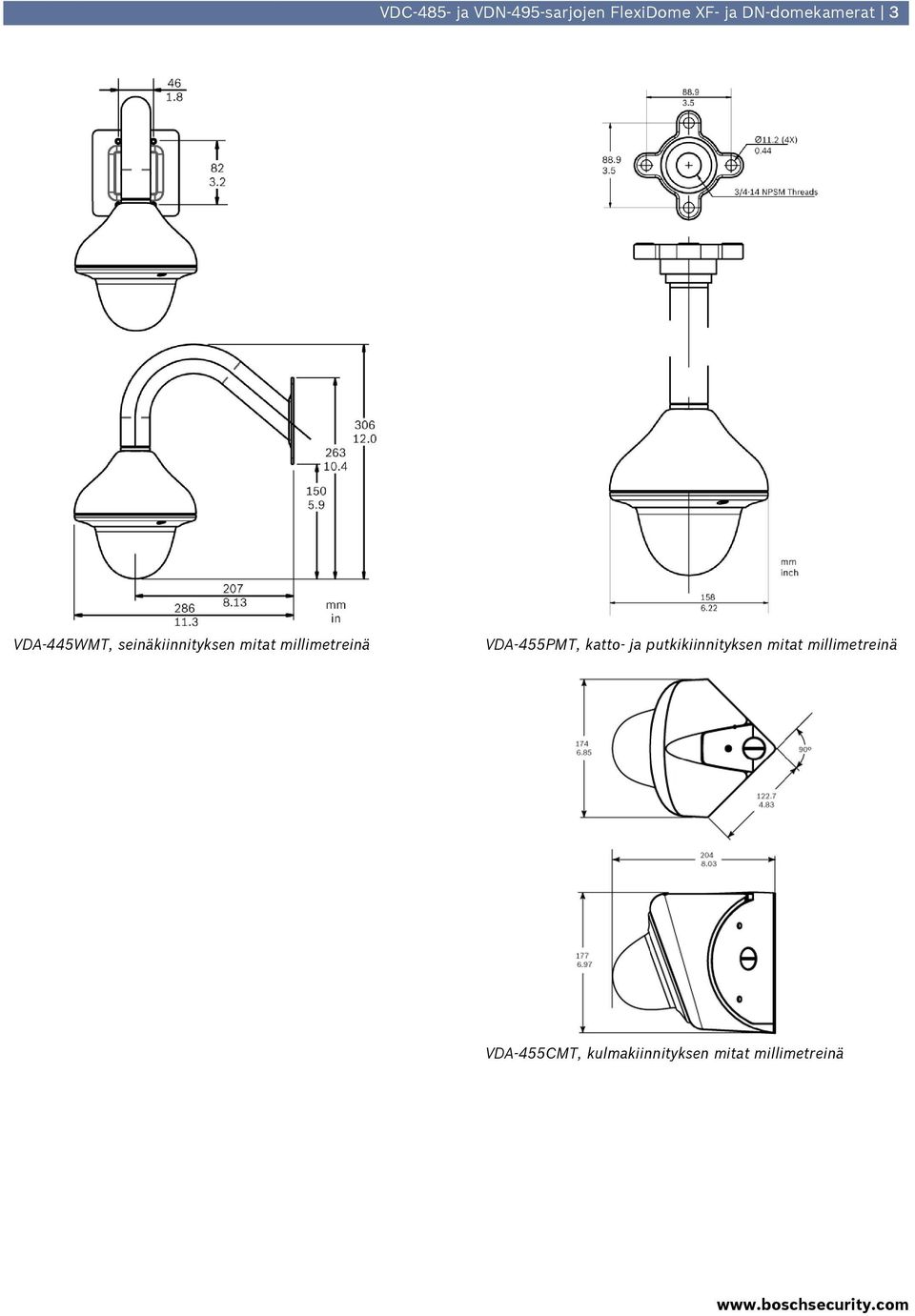

3 VDC-485- ja VDN-495-sarjojen FlexiDome XF- ja DN-domekamerat 3 VDA-445WMT, seinäkiinnityksen mitat millimetreinä VDA-455PMT, katto- ja putkikiinnityksen mitat millimetreinä VDA-455CMT, kulmakiinnityksen mitat millimetreinä

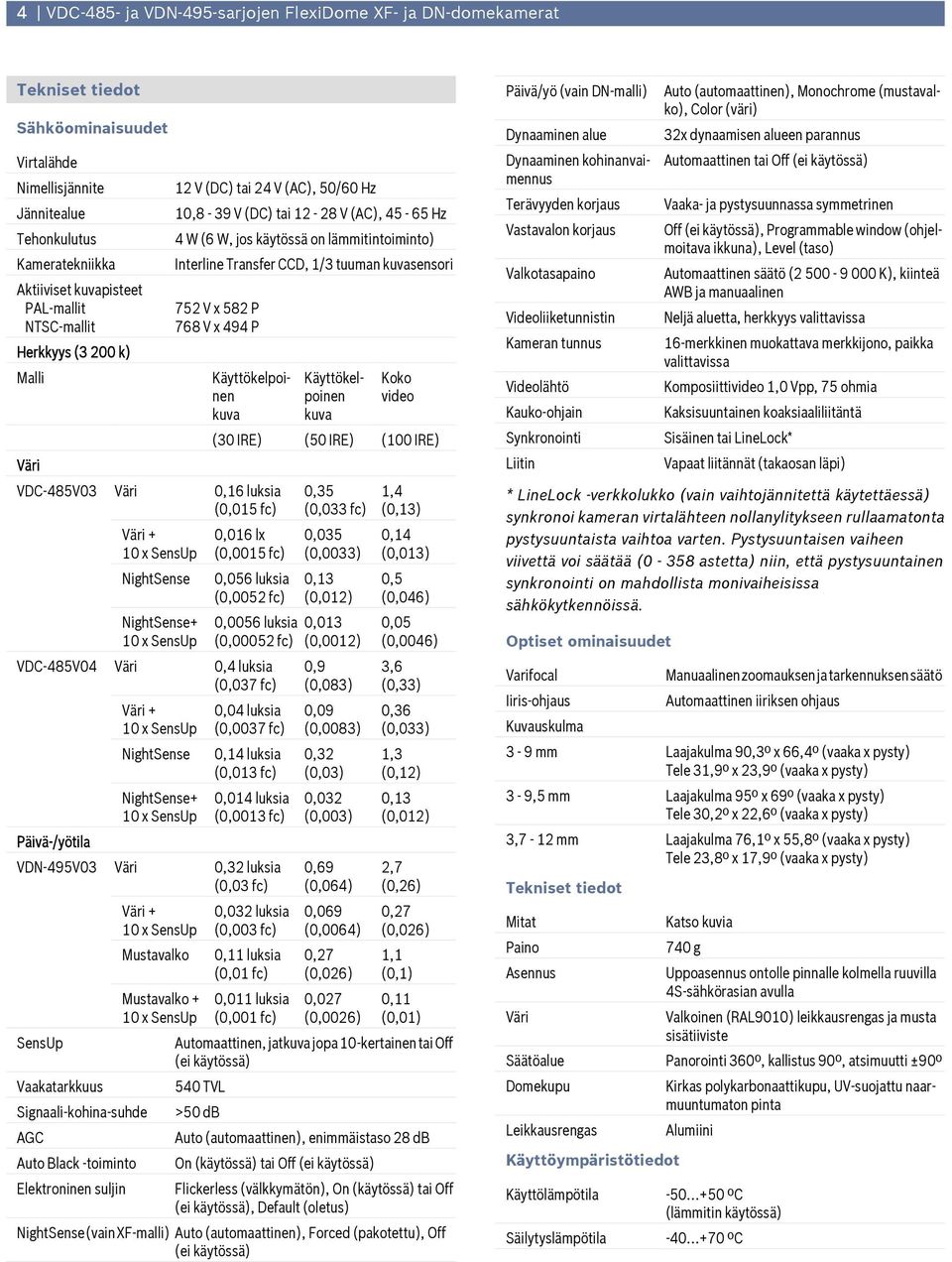

4 4 VDC-485- ja VDN-495-sarjojen FlexiDome XF- ja DN-domekamerat Tekniset tiedot Sähköominaisuudet Virtalähde Nimellisjännite Jännitealue Tehonkulutus Kameratekniikka Aktiiviset kuvapisteet PAL-mallit NTSC-mallit Herkkyys (3 200 k) Malli Väri 12 V (DC) tai 24 V (AC), 50/60 Hz 10,8-39 V (DC) tai V (AC), Hz 4 W (6 W, jos käytössä on lämmitintoiminto) Interline Transfer CCD, 1/3 tuuman kuvasensori 752 V x 582 P 768 V x 494 P Käyttökelpoinen kuva VDC-485V03 Väri 0,16 luksia (0,015 fc) NightSense NightSense+ Käyttökelpoinen kuva Koko video (30 IRE) (50 IRE) (100 IRE) 0,016 lx (0,0015 fc) 0,056 luksia (0,0052 fc) 0,0056 luksia (0,00052 fc) VDC-485V04 Väri 0,4 luksia (0,037 fc) Päivä-/yötila NightSense NightSense+ 0,04 luksia (0,0037 fc) 0,14 luksia (0,013 fc) 0,014 luksia (0,0013 fc) VDN-495V03 Väri 0,32 luksia (0,03 fc) SensUp Vaakatarkkuus Signaali-kohina-suhde AGC Auto Black -toiminto Elektroninen suljin Mustavalko Mustavalko + 0,032 luksia (0,003 fc) 0,11 luksia (0,01 fc) 0,011 luksia (0,001 fc) 0,35 (0,033 fc) 0,035 (0,0033) 0,13 (0,012) 0,013 (0,0012) 0,9 (0,083) 0,09 (0,0083) 0,32 (0,03) 0,032 (0,003) 0,69 (0,064) 0,069 (0,0064) 0,27 (0,026) 0,027 (0,0026) 1,4 (0,13) 0,14 (0,013) 0,5 (0,046) 0,05 (0,0046) 3,6 (0,33) 0,36 (0,033) 1,3 (0,12) 0,13 (0,012) 2,7 (0,26) 0,27 (0,026) 1,1 (0,1) 0,11 (0,01) Automaattinen, jatkuva jopa 10-kertainen tai Off (ei käytössä) 540 TVL >50 db Auto (automaattinen), enimmäistaso 28 db On (käytössä) tai Off (ei käytössä) Flickerless (välkkymätön), On (käytössä) tai Off (ei käytössä), Default (oletus) NightSense (vain XF-malli) Auto (automaattinen), Forced (pakotettu), Off (ei käytössä) Päivä/yö (vain DN-malli) Dynaaminen alue Dynaaminen kohinanvaimennus Terävyyden korjaus Vastavalon korjaus Valkotasapaino Videoliiketunnistin Kameran tunnus Videolähtö Kauko-ohjain Synkronointi Liitin Auto (automaattinen), Monochrome (mustavalko), Color (väri) 32x dynaamisen alueen parannus Automaattinen tai Off (ei käytössä) Vaaka- ja pystysuunnassa symmetrinen Off (ei käytössä), Programmable window (ohjelmoitava ikkuna), Level (taso) Automaattinen säätö ( K), kiinteä AWB ja manuaalinen Neljä aluetta, herkkyys valittavissa 16-merkkinen muokattava merkkijono, paikka valittavissa Komposiittivideo 1,0 Vpp, 75 ohmia Kaksisuuntainen koaksiaaliliitäntä Sisäinen tai LineLock* Vapaat liitännät (takaosan läpi) * LineLock -verkkolukko (vain vaihtojännitettä käytettäessä) synkronoi kameran virtalähteen nollanylitykseen rullaamatonta pystysuuntaista vaihtoa varten. Pystysuuntaisen vaiheen viivettä voi säätää (0-358 astetta) niin, että pystysuuntainen synkronointi on mahdollista monivaiheisissa sähkökytkennöissä. Optiset ominaisuudet Varifocal Iiris-ohjaus Kuvauskulma Manuaalinen zoomauksen ja tarkennuksen säätö Automaattinen iiriksen ohjaus 3-9 mm Laajakulma 90,3º x 66,4º (vaaka x pysty) Tele 31,9º x 23,9º (vaaka x pysty) 3-9,5 mm Laajakulma 95º x 69º (vaaka x pysty) Tele 30,2º x 22,6º (vaaka x pysty) 3,7-12 mm Laajakulma 76,1º x 55,8º (vaaka x pysty) Tele 23,8º x 17,9º (vaaka x pysty) Tekniset tiedot Mitat Paino Asennus Väri Katso kuvia 740 g Uppoasennus ontolle pinnalle kolmella ruuvilla 4S-sähkörasian avulla Valkoinen (RAL9010) leikkausrengas ja musta sisätiiviste Säätöalue Panorointi 360º, kallistus 90º, atsimuutti ±90º Domekupu Leikkausrengas Käyttöympäristötiedot Kirkas polykarbonaattikupu, UV-suojattu naarmuuntumaton pinta Alumiini Käyttölämpötila ºC (lämmitin käytössä) Säilytyslämpötila ºC

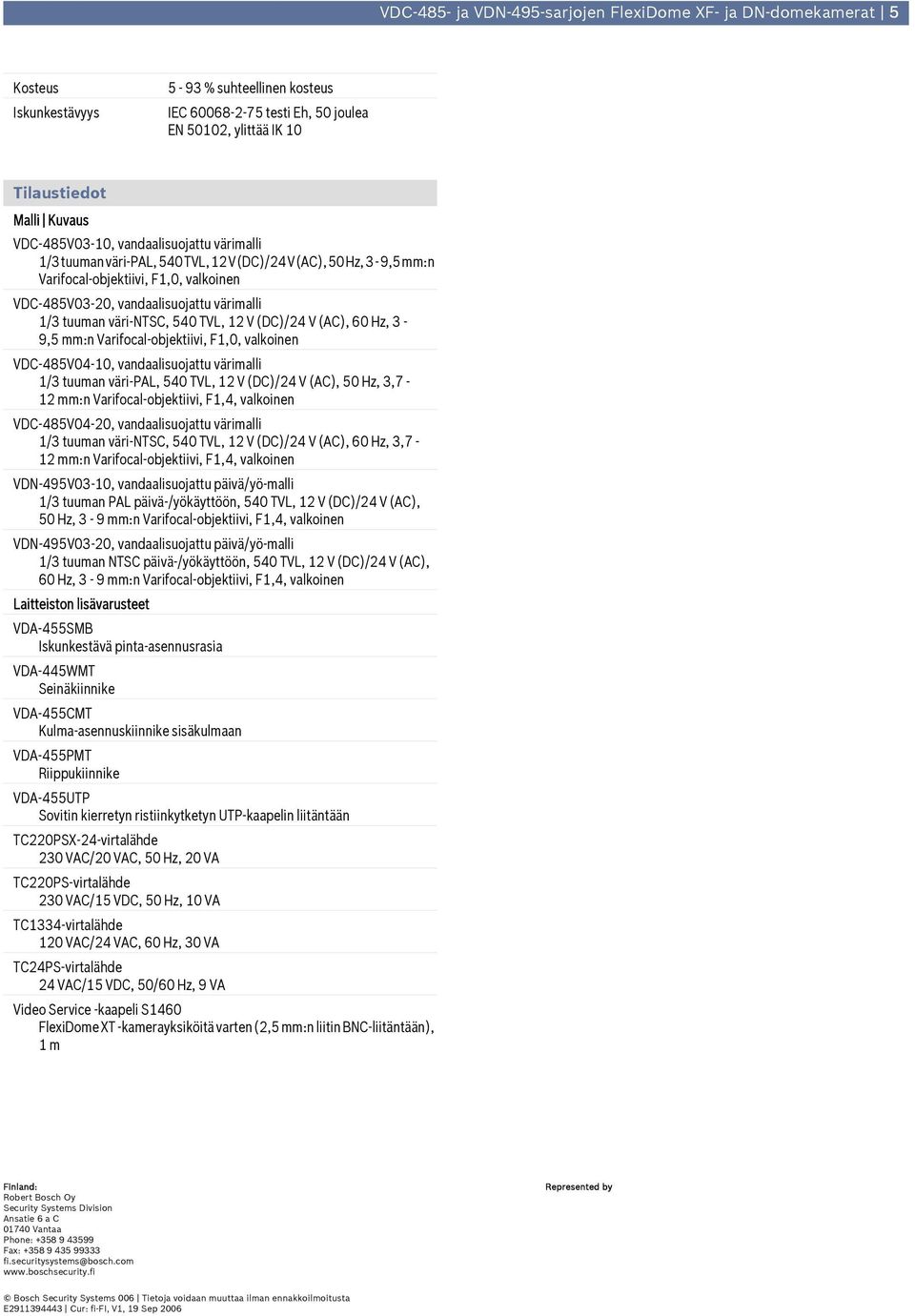

5 VDC-485- ja VDN-495-sarjojen FlexiDome XF- ja DN-domekamerat 5 Kosteus Iskunkestävyys 5-93 % suhteellinen kosteus IEC testi Eh, 50 joulea EN 50102, ylittää IK 10 Tilaustiedot Malli Kuvaus VDC-485V03-10, vandaalisuojattu värimalli 1/3 tuuman väri-pal, 540 TVL, 12 V (DC)/24 V (AC), 50 Hz, 3-9,5 mm:n Varifocal-objektiivi, F1,0, valkoinen VDC-485V03-20, vandaalisuojattu värimalli 1/3 tuuman väri-ntsc, 540 TVL, 12 V (DC)/24 V (AC), 60 Hz, 3-9,5 mm:n Varifocal-objektiivi, F1,0, valkoinen VDC-485V04-10, vandaalisuojattu värimalli 1/3 tuuman väri-pal, 540 TVL, 12 V (DC)/24 V (AC), 50 Hz, 3,7-12 mm:n Varifocal-objektiivi, F1,4, valkoinen VDC-485V04-20, vandaalisuojattu värimalli 1/3 tuuman väri-ntsc, 540 TVL, 12 V (DC)/24 V (AC), 60 Hz, 3,7-12 mm:n Varifocal-objektiivi, F1,4, valkoinen VDN-495V03-10, vandaalisuojattu päivä/yö-malli 1/3 tuuman PAL päivä-/yökäyttöön, 540 TVL, 12 V (DC)/24 V (AC), 50 Hz, 3-9 mm:n Varifocal-objektiivi, F1,4, valkoinen VDN-495V03-20, vandaalisuojattu päivä/yö-malli 1/3 tuuman NTSC päivä-/yökäyttöön, 540 TVL, 12 V (DC)/24 V (AC), 60 Hz, 3-9 mm:n Varifocal-objektiivi, F1,4, valkoinen Laitteiston lisävarusteet VDA-455SMB Iskunkestävä pinta-asennusrasia VDA-445WMT Seinäkiinnike VDA-455CMT Kulma-asennuskiinnike sisäkulmaan VDA-455PMT Riippukiinnike VDA-455UTP Sovitin kierretyn ristiinkytketyn UTP-kaapelin liitäntään TC220PSX-24-virtalähde 230 VAC/20 VAC, 50 Hz, 20 VA TC220PS-virtalähde 230 VAC/15 VDC, 50 Hz, 10 VA TC1334-virtalähde 120 VAC/24 VAC, 60 Hz, 30 VA TC24PS-virtalähde 24 VAC/15 VDC, 50/60 Hz, 9 VA Video Service -kaapeli S1460 FlexiDome XT -kamerayksiköitä varten (2,5 mm:n liitin BNC-liitäntään), 1 m Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.securitysystems@bosch.com Represented by Bosch Security Systems 006 Tietoja voidaan muuttaa ilman ennakkoilmoitusta E Cur: fi-fi, V1, 19 Sep 2006
