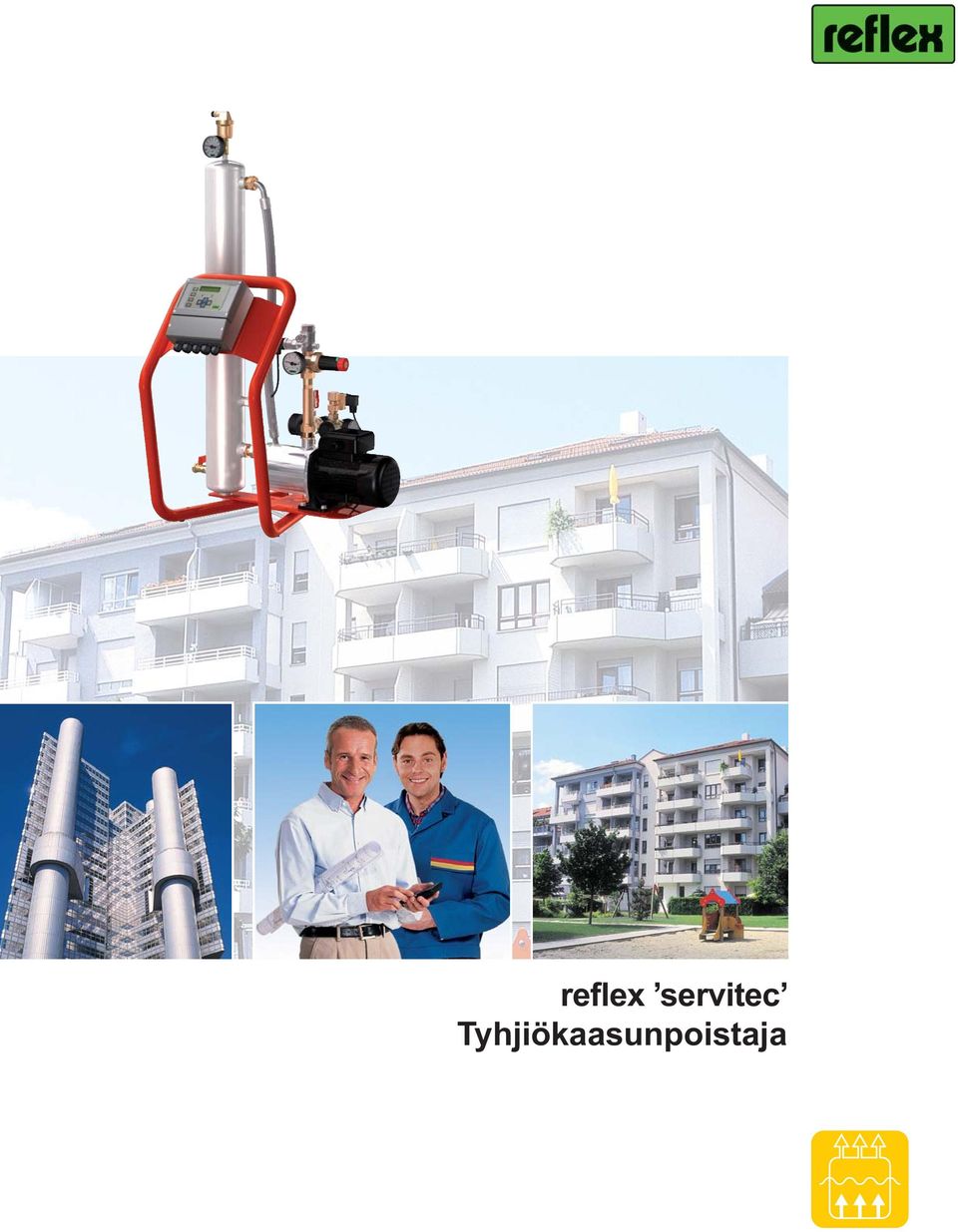

1 Tyhjiökaasunpoistaja

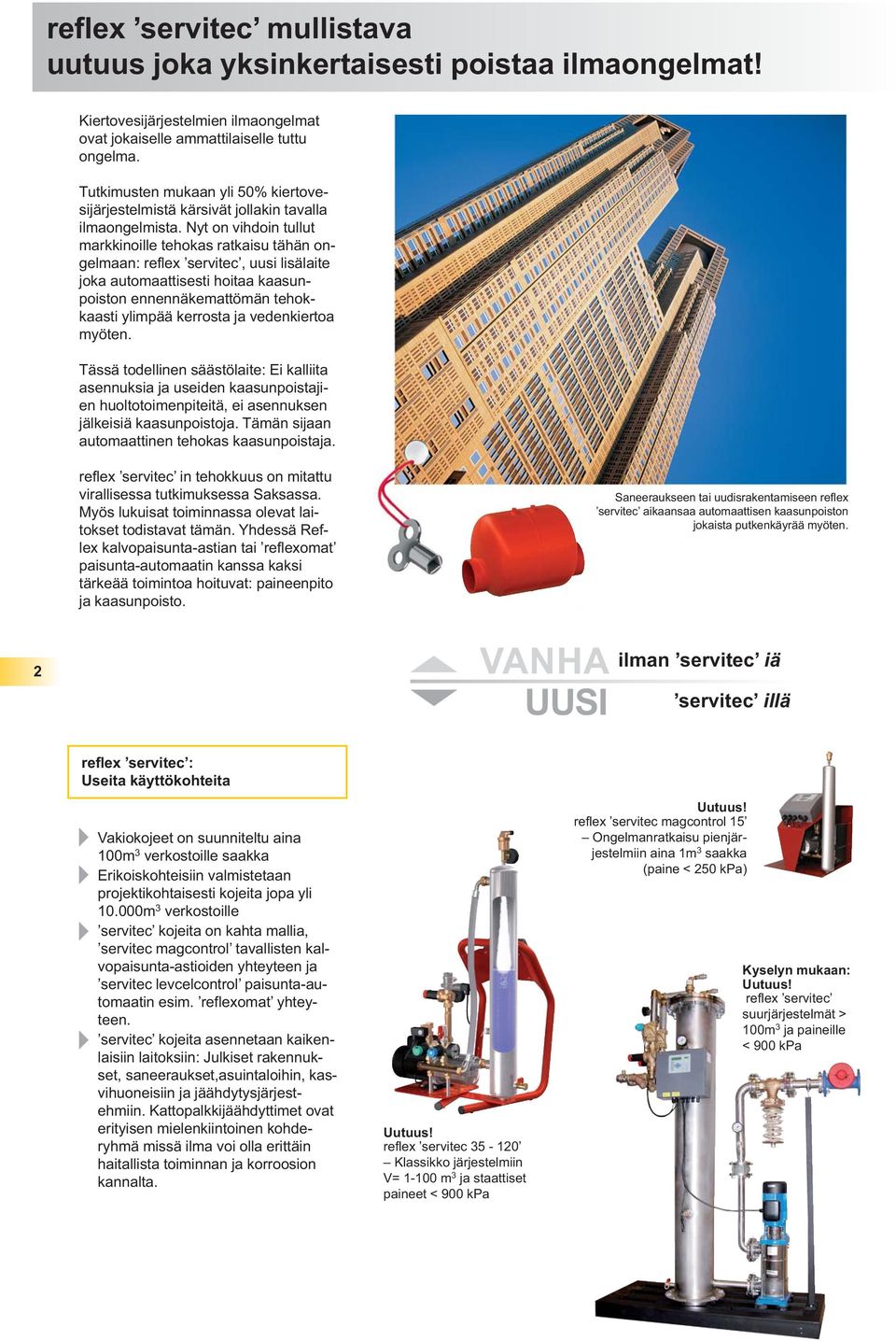

2 mullistava uutuus joka yksinkertaisesti poistaa ilmaongelmat! Kiertovesijärjestelmien ilmaongelmat ovat jokaiselle ammattilaiselle tuttu ongelma. Tutkimusten mukaan yli 50% kiertovesijärjestelmistä kärsivät jollakin tavalla ilmaongelmista. Nyt on vihdoin tullut markkinoille tehokas ratkaisu tähän ongelmaan: reflex servitec, uusi lisälaite joka automaattisesti hoitaa kaasunpoiston ennennäkemattömän tehokkaasti ylimpää kerrosta ja vedenkiertoa myöten. Tässä todellinen säästölaite: Ei kalliita asennuksia ja useiden kaasunpoistajien huoltotoimenpiteitä, ei asennuksen jälkeisiä kaasunpoistoja. Tämän sijaan automaattinen tehokas kaasunpoistaja. reflex servitec in tehokkuus on mitattu virallisessa tutkimuksessa Saksassa. Myös lukuisat toiminnassa olevat laitokset todistavat tämän. Yhdessä Reflex kalvopaisunta-astian tai reflexomat paisunta-automaatin kanssa kaksi tärkeää toimintoa hoituvat: paineenpito ja kaasunpoisto. Saneeraukseen tai uudisrakentamiseen reflex servitec aikaansaa automaattisen kaasunpoiston jokaista putkenkäyrää myöten. 2 VANHA UUSI ilman servitec iä servitec illä reflex servitec : Useita käyttökohteita Vakiokojeet on suunniteltu aina 100m 3 verkostoille saakka Erikoiskohteisiin valmistetaan projektikohtaisesti kojeita jopa yli m 3 verkostoille servitec kojeita on kahta mallia, servitec magcontrol tavallisten kalvopaisunta-astioiden yhteyteen ja servitec levcelcontrol paisunta-automaatin esim. reflexomat yhteyteen. servitec kojeita asennetaan kaikenlaisiin laitoksiin: Julkiset rakennukset, saneeraukset,asuintaloihin, kasvihuoneisiin ja jäähdytysjärjestehmiin. Kattopalkkijäähdyttimet ovat erityisen mielenkiintoinen kohderyhmä missä ilma voi olla erittäin haitallista toiminnan ja korroosion kannalta. Uutuus! reflex servitec Klassikko järjestelmiin V= m 3 ja staattiset paineet < 900 kpa Uutuus! reflex servitec magcontrol 15 Ongelmanratkaisu pienjärjestelmiin aina 1m 3 saakka (paine < 250 kpa) Kyselyn mukaan: Uutuus! reflex servitec suurjärjestelmät > 100m 3 ja paineille < 900 kpa

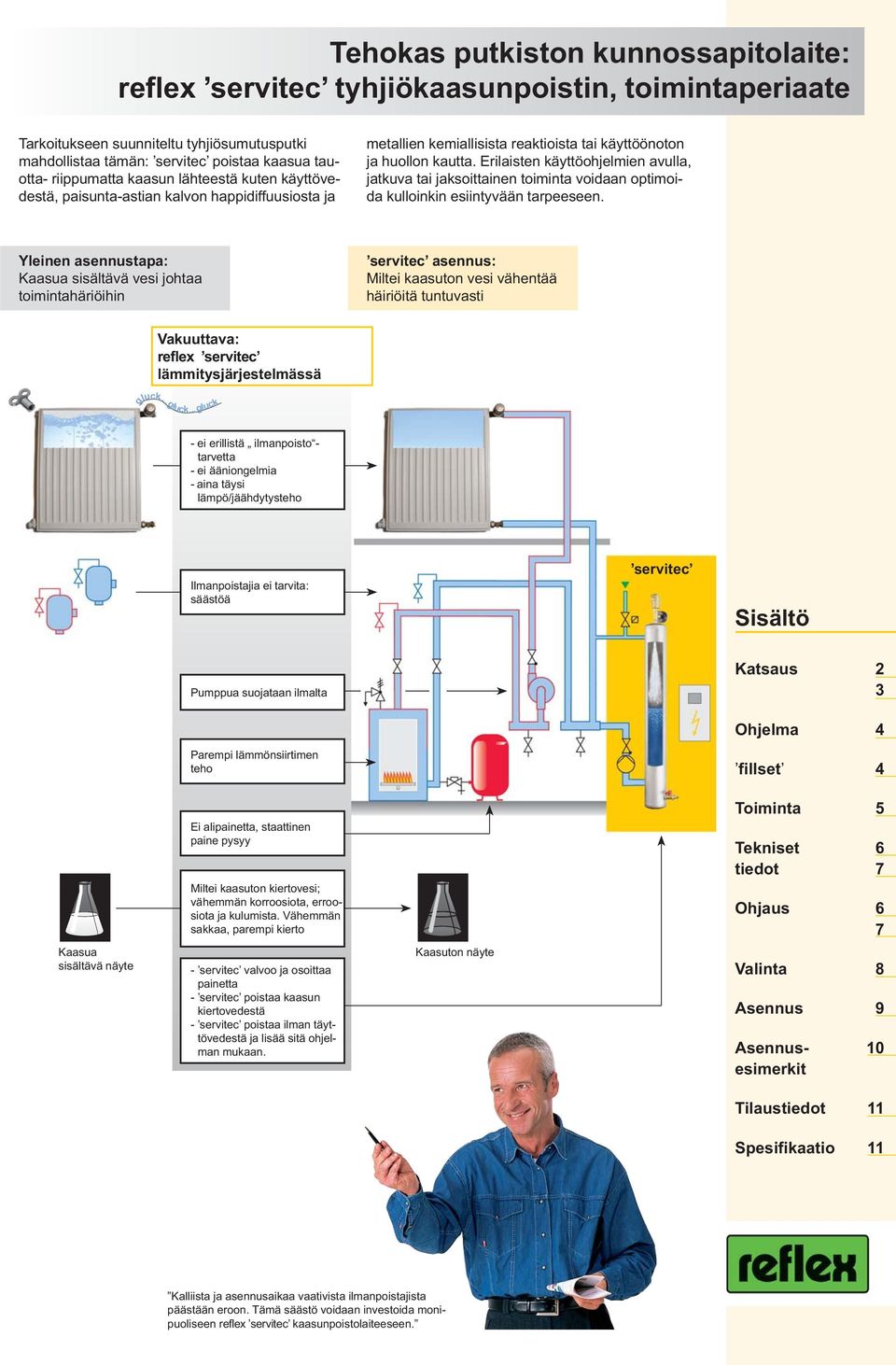

3 Tehokas putkiston kunnossapitolaite: reflex servitec tyhjiökaasunpoistin, toimintaperiaate Tarkoitukseen suunniteltu tyhjiösumutusputki mahdollistaa tämän: servitec poistaa kaasua tauotta- riippumatta kaasun lähteestä kuten käyttövedestä, paisunta-astian kalvon happidiffuusiosta ja metallien kemiallisista reaktioista tai käyttöönoton ja huollon kautta. Erilaisten käyttöohjelmien avulla, jatkuva tai jaksoittainen toiminta voidaan optimoida kulloinkin esiintyvään tarpeeseen. Yleinen asennustapa: Kaasua sisältävä vesi johtaa toimintahäriöihin servitec asennus: Miltei kaasuton vesi vähentää häiriöitä tuntuvasti Vakuuttava: reflex servitec lämmitysjärjestelmässä gluck... gluck... gluck - ei erillistä ilmanpoisto - tarvetta - ei ääniongelmia - aina täysi lämpö/jäähdytysteho Ilmanpoistajia ei tarvita: säästöä servitec Sisältö Pumppua suojataan ilmalta Katsaus 2 3 Parempi lämmönsiirtimen teho Ohjelma 4 fillset 4 Ei alipainetta, staattinen paine pysyy Miltei kaasuton kiertovesi; vähemmän korroosiota, erroosiota ja kulumista. Vähemmän sakkaa, parempi kierto Toiminta 5 Tekniset 6 tiedot 7 Ohjaus 6 7 Kaasua sisältävä näyte - servitec valvoo ja osoittaa painetta - servitec poistaa kaasun kiertovedestä - servitec poistaa ilman täyttövedestä ja lisää sitä ohjelman mukaan. Kaasuton näyte Valinta 8 Asennus 9 Asennus- 10 esimerkit Tilaustiedot 11 Spesifikaatio 11 Kalliista ja asennusaikaa vaativista ilmanpoistajista päästään eroon. Tämä säästö voidaan investoida monipuoliseen reflex servitec kaasunpoistolaiteeseen.

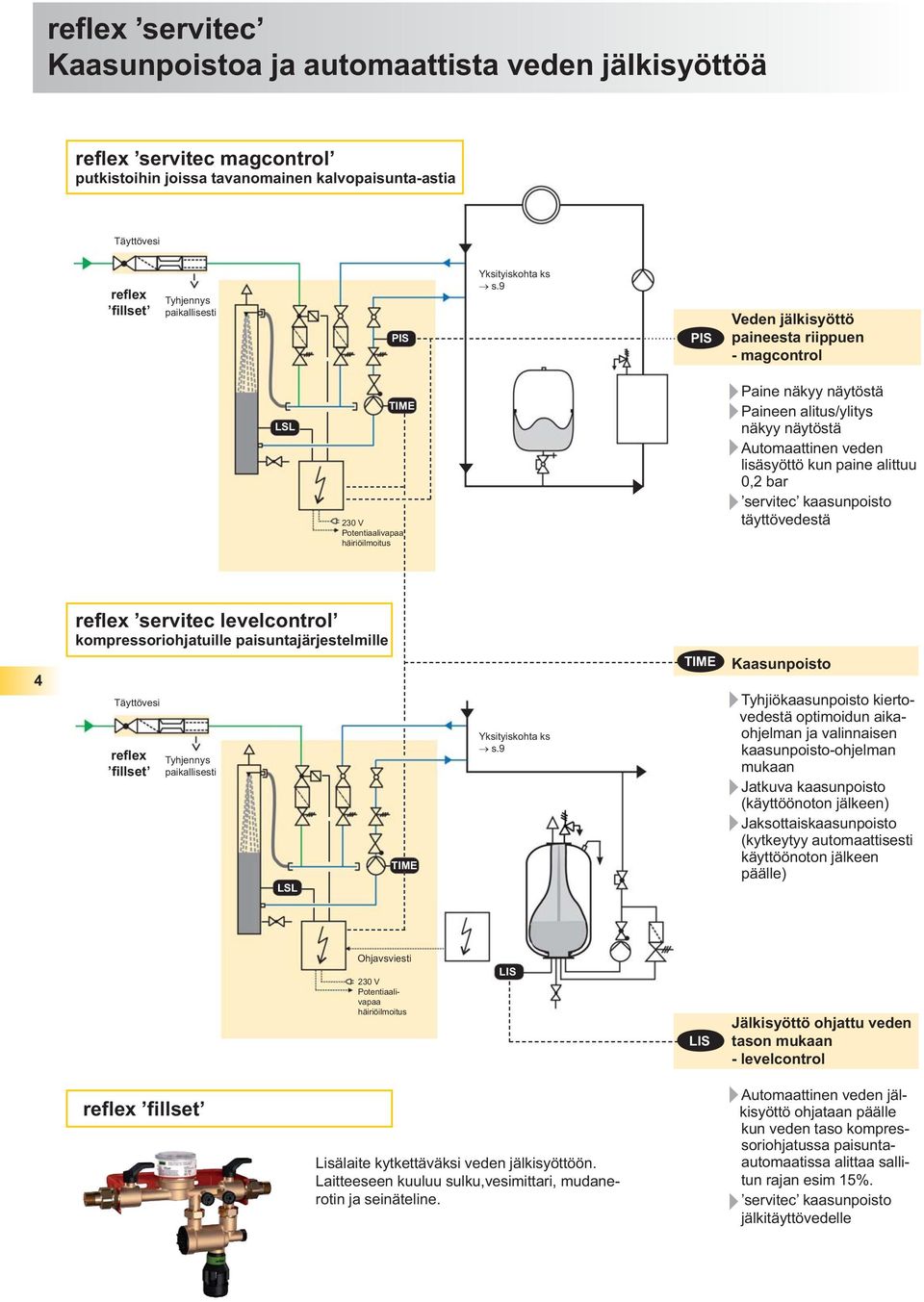

4 Kaasunpoistoa ja automaattista veden jälkisyöttöä reflex servitec magcontrol putkistoihin joissa tavanomainen kalvopaisunta-astia Täyttövesi reflex fillset Tyhjennys paikallisesti PIS Yksityiskohta ks s.9 PIS Veden jälkisyöttö paineesta riippuen - magcontrol LSL TIME 230 V Potentiaalivapaa häiriöilmoitus Paine näkyy näytöstä Paineen alitus/ylitys näkyy näytöstä Automaattinen veden lisäsyöttö kun paine alittuu 0,2 bar servitec kaasunpoisto täyttövedestä 4 reflex servitec levelcontrol kompressoriohjatuille paisuntajärjestelmille Täyttövesi reflex fillset Tyhjennys paikallisesti LSL TIME Yksityiskohta ks s.9 TIME Kaasunpoisto Tyhjiökaasunpoisto kiertovedestä optimoidun aikaohjelman ja valinnaisen kaasunpoisto-ohjelman mukaan Jatkuva kaasunpoisto (käyttöönoton jälkeen) Jaksottaiskaasunpoisto (kytkeytyy automaattisesti käyttöönoton jälkeen päälle) Ohjavsviesti 230 V Potentiaalivapaa häiriöilmoitus LIS LIS Jälkisyöttö ohjattu veden tason mukaan - levelcontrol reflex fillset Lisälaite kytkettäväksi veden jälkisyöttöön. Laitteeseen kuuluu sulku,vesimittari, mudanerotin ja seinäteline. Automaattinen veden jälkisyöttö ohjataan päälle kun veden taso kompressoriohjatussa paisuntaautomaatissa alittaa sallitun rajan esim 15%. servitec kaasunpoisto jälkitäyttövedelle

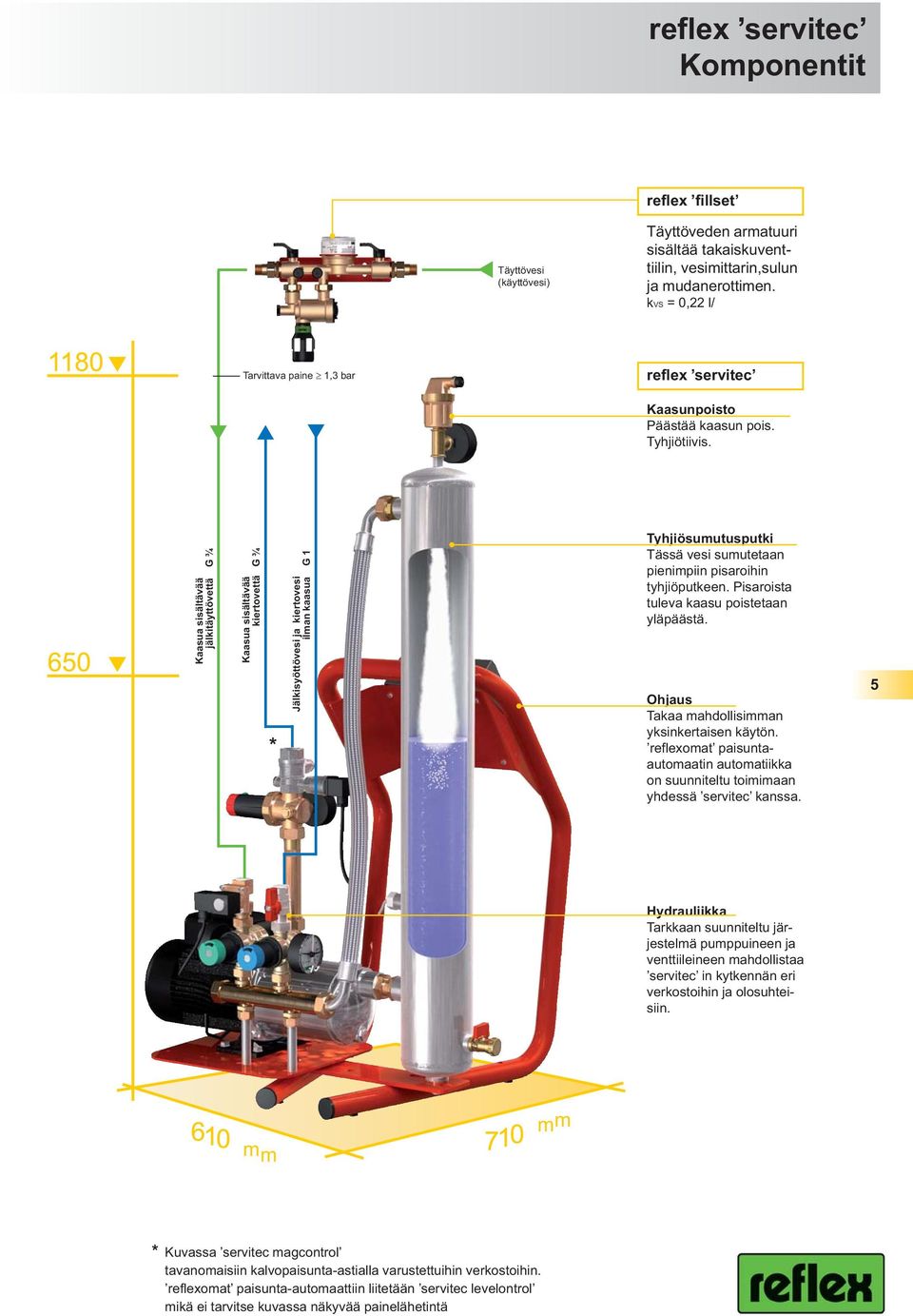

5 Komponentit reflex fillset Täyttövesi (käyttövesi) Täyttöveden armatuuri sisältää takaiskuventtiilin, vesimittarin,sulun ja mudanerottimen. kvs = 0,22 l/ Tarvittava paine 1,3 bar reflex servitec Kaasunpoisto Päästää kaasun pois. Tyhjiötiivis. Kaasua sisältävää jälkitäyttövettä G ¾ Kaasua sisältävää kiertovettä G ¾ * Jälkisyöttövesi ja kiertovesi ilman kaasua G 1 Tyhjiösumutusputki Tässä vesi sumutetaan pienimpiin pisaroihin tyhjiöputkeen. Pisaroista tuleva kaasu poistetaan yläpäästä. Ohjaus Takaa mahdollisimman yksinkertaisen käytön. reflexomat paisuntaautomaatin automatiikka on suunniteltu toimimaan yhdessä servitec kanssa. 5 Hydrauliikka Tarkkaan suunniteltu järjestelmä pumppuineen ja venttiileineen mahdollistaa servitec in kytkennän eri verkostoihin ja olosuhteisiin. m m mm * Kuvassa servitec magcontrol tavanomaisiin kalvopaisunta-astialla varustettuihin verkostoihin. reflexomat paisunta-automaattiin liitetään servitec levelontrol mikä ei tarvitse kuvassa näkyvää painelähetintä

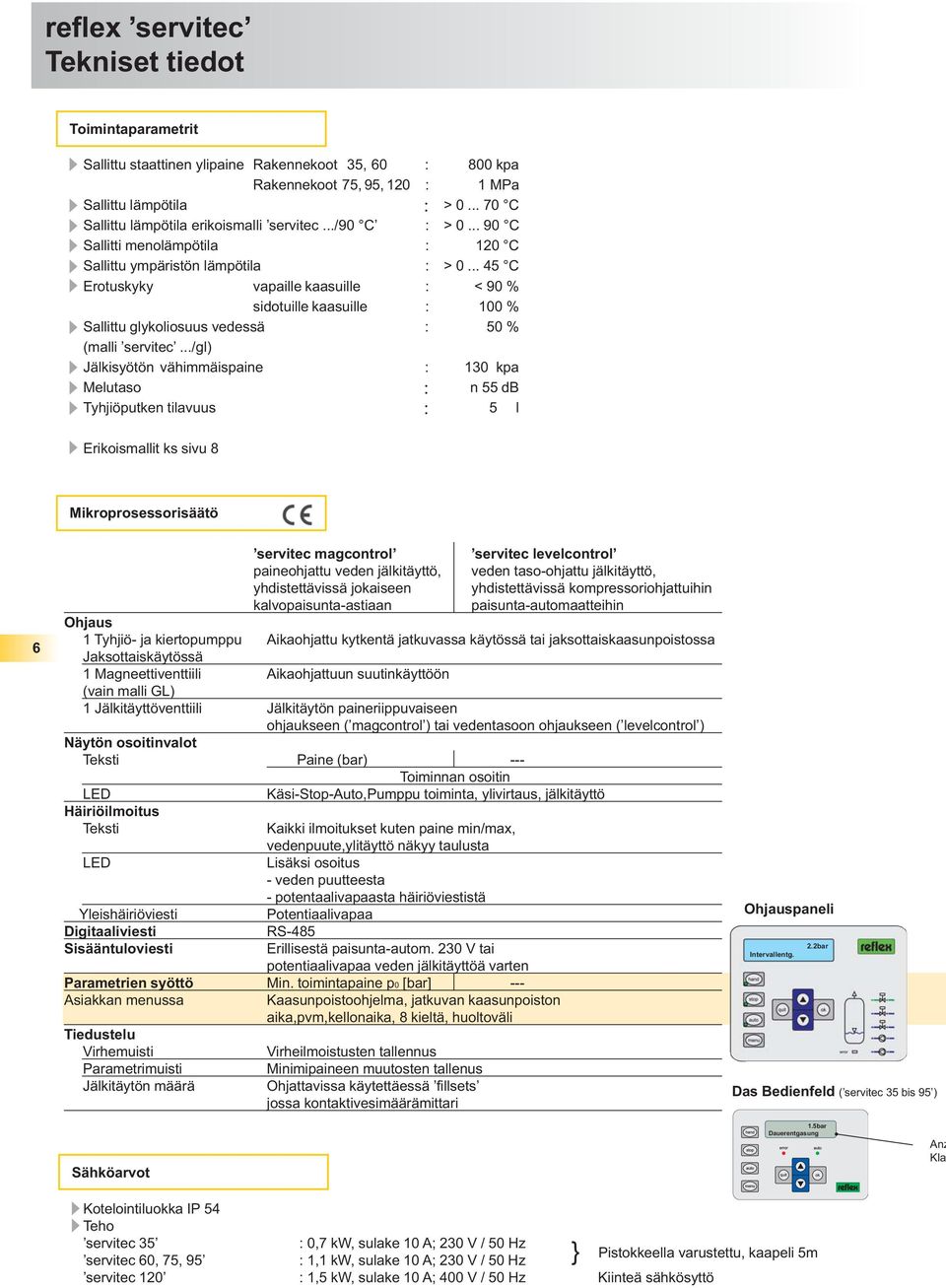

6 Tekniset tiedot Toimintaparametrit Sallittu staattinen ylipaine Rakennekoot 35, 60 : 800 kpa Rakennekoot 75, 95, 120 : 1 MPa Sallittu lämpötila : > C Sallittu lämpötila erikoismalli servitec.../90 C : > C Sallitti menolämpötila : 120 C Sallittu ympäristön lämpötila : > C Erotuskyky vapaille kaasuille : < 90 % sidotuille kaasuille : 100 % Sallittu glykoliosuus vedessä : 50 % (malli servitec.../gl) Jälkisyötön vähimmäispaine : 130 kpa Melutaso : n 55 db Tyhjiöputken tilavuus : 5 l Erikoismallit ks sivu 8 Mikroprosessorisäätö 6 servitec magcontrol servitec levelcontrol paineohjattu veden jälkitäyttö, veden taso-ohjattu jälkitäyttö, yhdistettävissä jokaiseen yhdistettävissä kompressoriohjattuihin kalvopaisunta-astiaan paisunta-automaatteihin Ohjaus 1 Tyhjiö- ja kiertopumppu Aikaohjattu kytkentä jatkuvassa käytössä tai jaksottaiskaasunpoistossa Jaksottaiskäytössä 1 Magneettiventtiili Aikaohjattuun suutinkäyttöön (vain malli GL) 1 Jälkitäyttöventtiili Jälkitäytön paineriippuvaiseen ohjaukseen ( magcontrol ) tai vedentasoon ohjaukseen ( levelcontrol ) Näytön osoitinvalot Teksti Paine (bar) --- Toiminnan osoitin LED Käsi-Stop-Auto,Pumppu toiminta, ylivirtaus, jälkitäyttö Häiriöilmoitus Teksti Kaikki ilmoitukset kuten paine min/max, vedenpuute,ylitäyttö näkyy taulusta LED Lisäksi osoitus - veden puutteesta - potentaalivapaasta häiriöviestistä Yleishäiriöviesti Potentiaalivapaa Digitaaliviesti RS-485 Sisääntuloviesti Erillisestä paisunta-autom. 230 V tai potentiaalivapaa veden jälkitäyttöä varten Parametrien syöttö Min. toimintapaine p0 [bar] --- Asiakkan menussa Kaasunpoistoohjelma, jatkuvan kaasunpoiston aika,pvm,kellonaika, 8 kieltä, huoltoväli Tiedustelu Virhemuisti Virheilmoistusten tallennus Parametrimuisti Minimipaineen muutosten tallenus Jälkitäytön määrä Ohjattavissa käytettäessä fillsets jossa kontaktivesimäärämittari Ohjauspaneli 2.2bar Intervallentg. Das Bedienfeld ( servitec 35 bis 95 ) Sähköarvot 1.5bar Dauerentgasung Anz Kla Kotelointiluokka IP 54 Teho servitec 35 : 0,7 kw, sulake 10 A; 230 V / 50 Hz servitec 60, 75, 95 : 1,1 kw, sulake 10 A; 230 V / 50 Hz } Pistokkeella varustettu, kaapeli 5m servitec 120 : 1,5 kw, sulake 10 A; 400 V / 50 Hz Kiinteä sähkösyttö

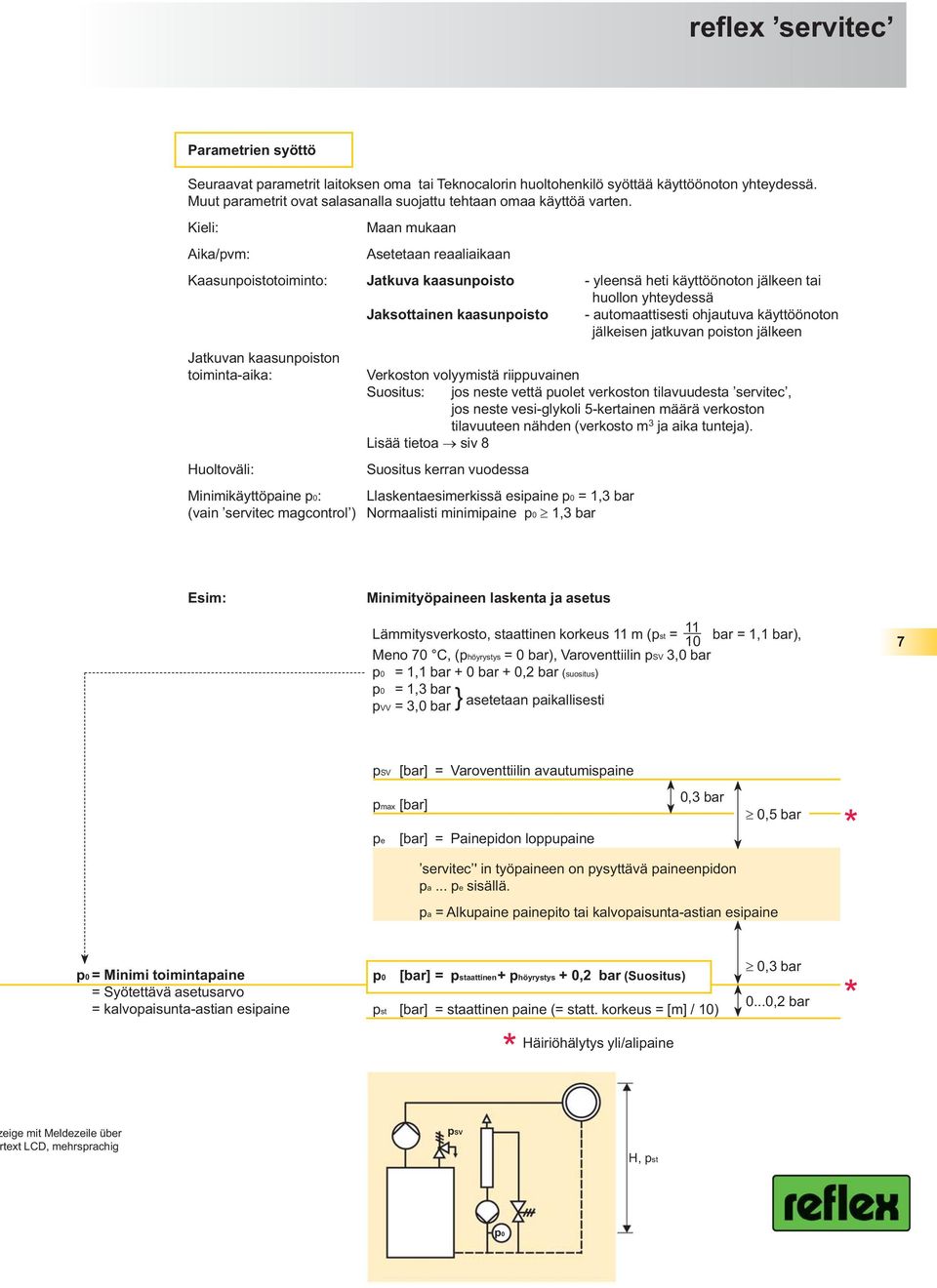

7 Parametrien syöttö Seuraavat parametrit laitoksen oma tai Teknocalorin huoltohenkilö syöttää käyttöönoton yhteydessä. Muut parametrit ovat salasanalla suojattu tehtaan omaa käyttöä varten. Kieli: Maan mukaan Aika/pvm: Asetetaan reaaliaikaan Kaasunpoistotoiminto: Jatkuva kaasunpoisto - yleensä heti käyttöönoton jälkeen tai huollon yhteydessä Jaksottainen kaasunpoisto - automaattisesti ohjautuva käyttöönoton jälkeisen jatkuvan poiston jälkeen Jatkuvan kaasunpoiston toiminta-aika: Verkoston volyymistä riippuvainen Suositus: jos neste vettä puolet verkoston tilavuudesta servitec, jos neste vesi-glykoli 5-kertainen määrä verkoston tilavuuteen nähden (verkosto m 3 ja aika tunteja). Lisää tietoa siv 8 Huoltoväli: Suositus kerran vuodessa Minimikäyttöpaine p0: Llaskentaesimerkissä esipaine p0 = 1,3 bar (vain servitec magcontrol ) Normaalisti minimipaine p0 1,3 bar Esim: Minimityöpaineen laskenta ja asetus Lämmitysverkosto, staattinen korkeus 11 m (pst = 11 bar = 1,1 bar), 10 Meno 70 C, (phöyrystys = 0 bar), Varoventtiilin psv 3,0 bar p0 = 1,1 bar + 0 bar + 0,2 bar (suositus) p0 = 1,3 bar pvv = 3,0 bar } asetetaan paikallisesti 7 psv [bar] = Varoventtiilin avautumispaine pmax [bar] pe [bar] = Painepidon loppupaine 0,3 bar 0,5 bar * servitec ' in työpaineen on pysyttävä paineenpidon pa... pe sisällä. pa = Alkupaine painepito tai kalvopaisunta-astian esipaine p0 = Minimi toimintapaine = Syötettävä asetusarvo = kalvopaisunta-astian esipaine p0 [bar] = pstaattinen + phöyrystys + 0,2 bar (Suositus) pst [bar] = staattinen paine (= statt. korkeus = [m] / 10) * Häiriöhälytys yli/alipaine 0,3 bar 0...0,2 bar * eige mit Meldezeile über text LCD, mehrsprachig psv H, pst p0

8 Laitevalinta Suunnittelu ja laitevalinta myös erillisellä Reflex-ohjelmalla mikä on imuroitavissa Internetin kautta reflex servitec Normaalijärjestelmät Erikoisjärjestelmät > 100m 3 verkostot ja < 9 bar kyselyn perusteella Verkoston tilavuus Työpaine Jälkisyötön Tyyppi Malli V A [m 3 ] [bar] virtaus Paino 70 C 90 C gl* 70 C, 90 C gl 70 C, 90 C gl [l/s] [kg] servitec magcontrol < < < servitec magcontrol < 100 < < < servitec magcontrol < 100 < < < 4.9 < servitec magcontrol < 100 < < < 6.7 < servitec magcontrol < 100 < < < 8.3 < servitec levelcontrol < < < servitec levelcontrol < 100 < < < servitec levelcontrol < 100 < < < 4.9 < servitec levelcontrol < 100 < < < 6.7 < servitec levelcontrol < 100 < < < 8.3 < Pumpun tyyppi mag- Käytetään kalvopaisunta-astian yheydessä, esim reflex level- Käytetään kompressorpaisunta-automaatin yhteydessä, esim reflexomat * Käytetään kun verkostossa vesi-glykoliseosta maks 50% reflex servitec magcontrol + reflex kalvopaisunta-astia Erinomainen yhteensopiva yhdistelmä Paineenpitoa Kaasunpoistoa Veden jälkitäyttö Kalvopaisunta-astia + servitec magcontrol, edullinen vaihtoehto paisunta-automaatille. servitec magcontrol + reflex kalvopaisunta-astia tarkoittaa: Paineen tulee säilyä elastisena vaikka verkoston kaasu on poistettu servitec ' in mahdollisuudet hyödynnettävä + Automaattinen verkoston kaasunpoisto Automaattinen mutta hallittu veden jälkitäyttö kaasunpoiston yhteydessä Paineen näyttö ja ohjaus Tiedot siirrettävissä rakennusautomaatioon esim potentiaalivapaalla liitännällä. servitec sopii erinomaisesti saneerauksen tai huollon yhteydessä jälkikäteen asennettavaksi. reflex servitec magcontrol reflex

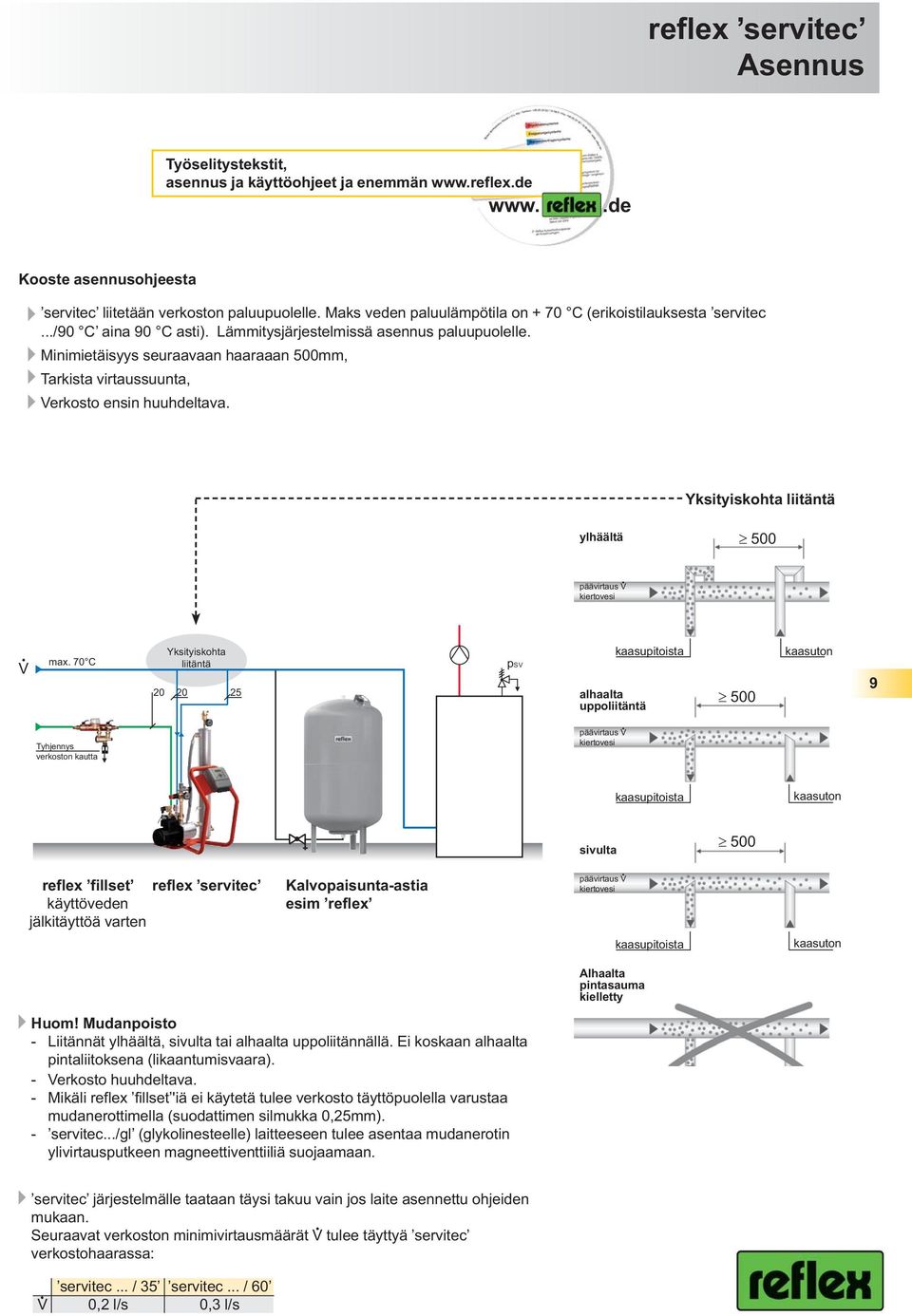

9 Asennus Työselitystekstit, asennus ja käyttöohjeet ja enemmän Kooste asennusohjeesta servitec liitetään verkoston paluupuolelle. Maks veden paluulämpötila on + 70 C (erikoistilauksesta servitec.../90 C aina 90 C asti). Lämmitysjärjestelmissä asennus paluupuolelle. Minimietäisyys seuraavaan haaraaan 500mm, Tarkista virtaussuunta, Verkosto ensin huuhdeltava. Yksityiskohta liitäntä ylhäältä 500 päävirtaus V kiertovesi V max. 70 C 20 Yksityiskohta liitäntä psv alhaalta uppoliitäntä kaasupitoista 500 kaasuton 9 Tyhjennys verkoston kautta päävirtaus V kiertovesi kaasupitoista kaasuton sivulta 500 reflex fillset käyttöveden jälkitäyttöä varten reflex servitec Kalvopaisunta-astia esim reflex päävirtaus V kiertovesi kaasupitoista kaasuton Alhaalta pintasauma kielletty Huom! Mudanpoisto - Liitännät ylhäältä, sivulta tai alhaalta uppoliitännällä. Ei koskaan alhaalta pintaliitoksena (likaantumisvaara). - Verkosto huuhdeltava. - Mikäli reflex fillset 'iä ei käytetä tulee verkosto täyttöpuolella varustaa mudanerottimella (suodattimen silmukka 0,25mm). - servitec.../gl (glykolinesteelle) laitteeseen tulee asentaa mudanerotin ylivirtausputkeen magneettiventtiiliä suojaamaan. servitec järjestelmälle taataan täysi takuu vain jos laite asennettu ohjeiden mukaan. Seuraavat verkoston minimivirtausmäärät V tulee täyttyä servitec verkostohaarassa: V servitec... / 35 0,2 l/s servitec... / 60 0,3 l/s

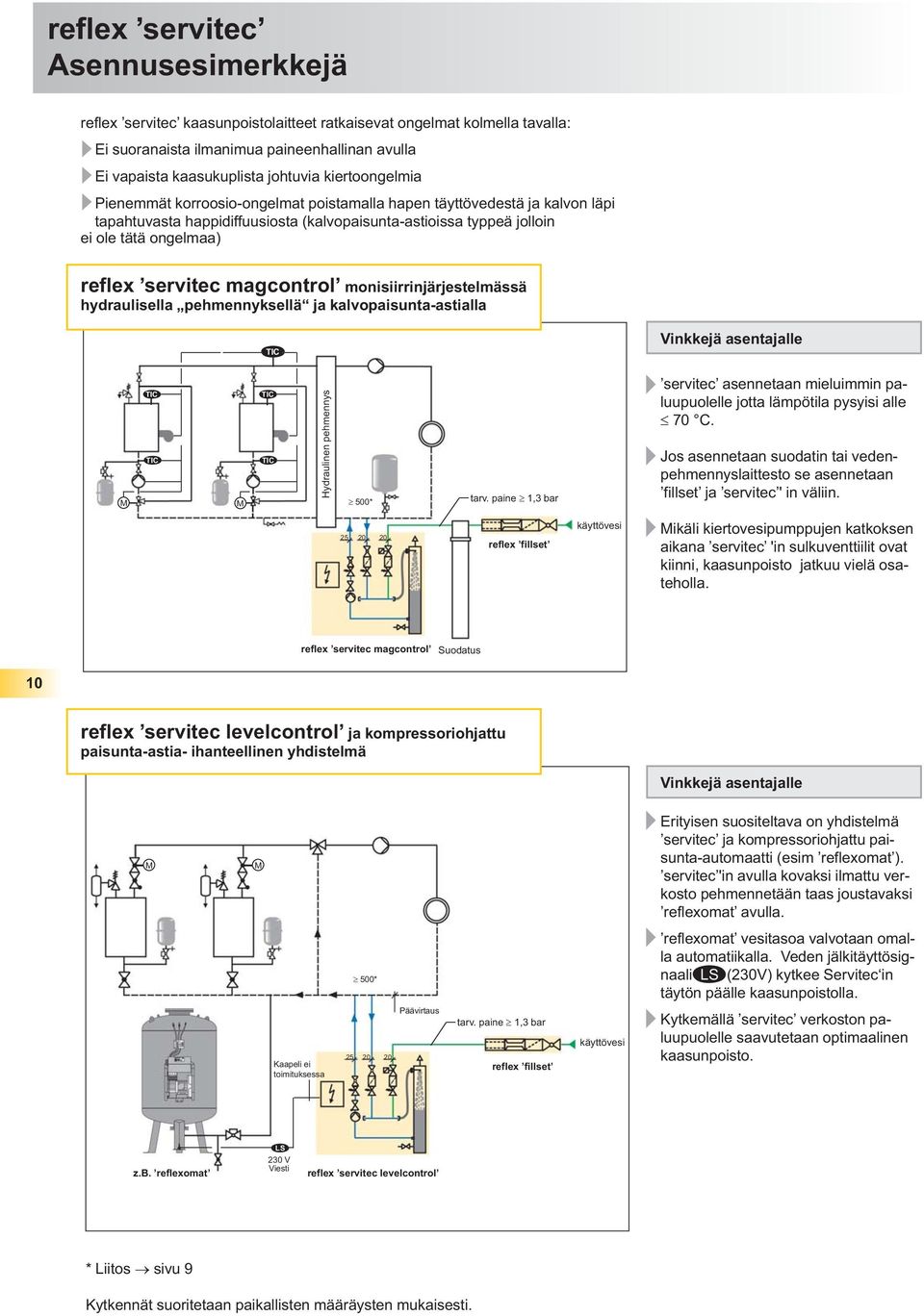

10 Asennusesimerkkejä reflex servitec kaasunpoistolaitteet ratkaisevat ongelmat kolmella tavalla: Ei suoranaista ilmanimua paineenhallinan avulla Ei vapaista kaasukuplista johtuvia kiertoongelmia Pienemmät korroosio-ongelmat poistamalla hapen täyttövedestä ja kalvon läpi tapahtuvasta happidiffuusiosta (kalvopaisunta-astioissa typpeä jolloin ei ole tätä ongelmaa) reflex servitec magcontrol monisiirrinjärjestelmässä hydraulisella pehmennyksellä ja kalvopaisunta-astialla TIC Vinkkejä asentajalle M TIC TIC M TIC TIC Hydraulinen pehmennys 500* tarv. paine 1,3 bar servitec asennetaan mieluimmin paluupuolelle jotta lämpötila pysyisi alle 70 C. Jos asennetaan suodatin tai vedenpehmennyslaittesto se asennetaan fillset ja servitec ' in väliin reflex fillset käyttövesi Mikäli kiertovesipumppujen katkoksen aikana servitec 'in sulkuventtiilit ovat kiinni, kaasunpoisto jatkuu vielä osateholla. reflex servitec magcontrol Suodatus 10 reflex servitec levelcontrol ja kompressoriohjattu paisunta-astia- ihanteellinen yhdistelmä Vinkkejä asentajalle M M Erityisen suositeltava on yhdistelmä servitec ja kompressoriohjattu paisunta-automaatti (esim reflexomat ). servitec 'in avulla kovaksi ilmattu verkosto pehmennetään taas joustavaksi reflexomat avulla. 500* reflexomat vesitasoa valvotaan omalla automatiikalla. Veden jälkitäyttösignaali LS (230V) kytkee Servitec in täytön päälle kaasunpoistolla. Kaapeli ei toimituksessa Päävirtaus tarv. paine 1,3 bar reflex fillset käyttövesi Kytkemällä servitec verkoston paluupuolelle saavutetaan optimaalinen kaasunpoisto. z.b. reflexomat LS 230 V Viesti reflex servitec levelcontrol * Liitos sivu 9 Kytkennät suoritetaan paikallisten määräysten mukaisesti.

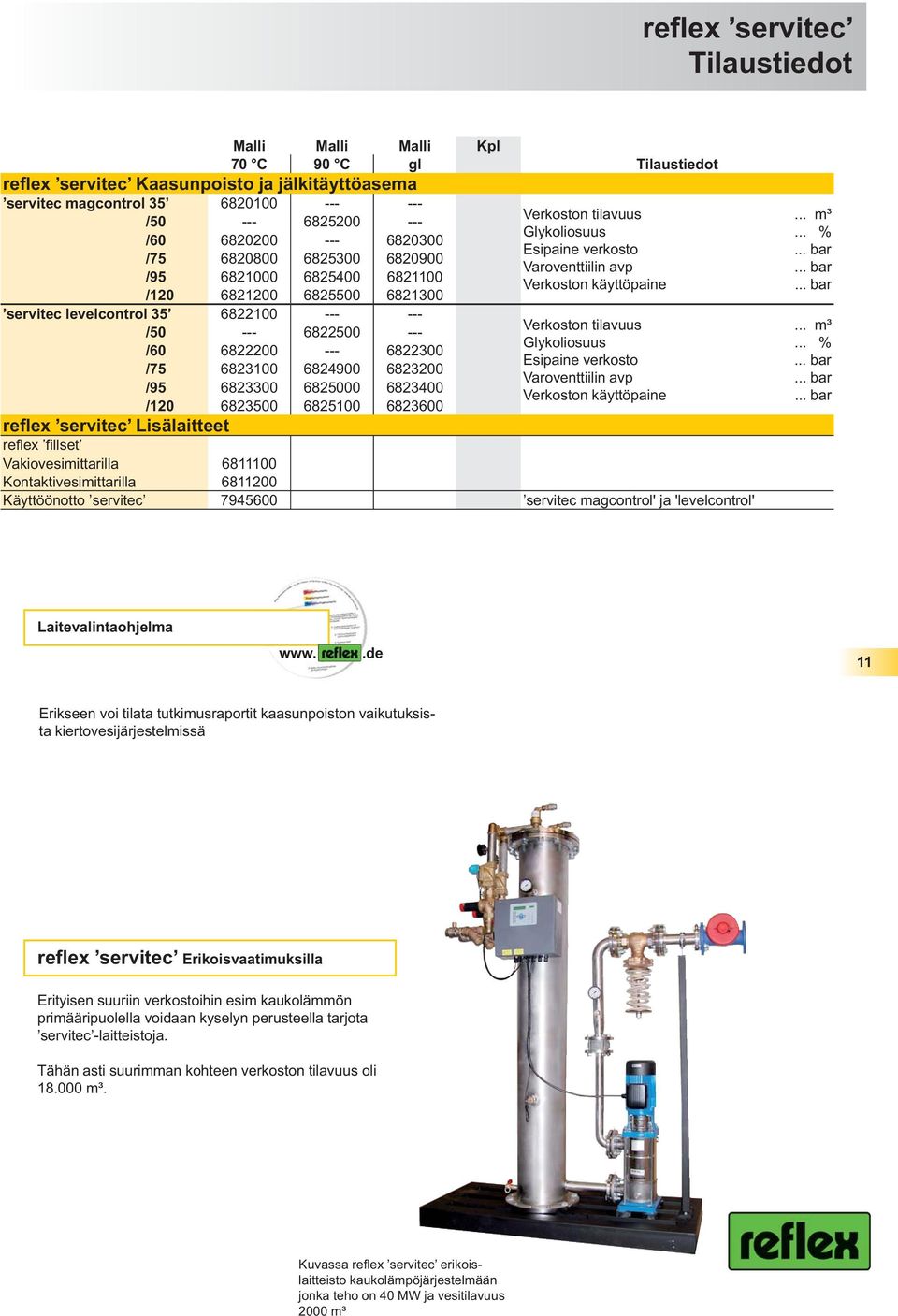

11 Tilaustiedot Malli Malli Malli Kpl 70 C 90 C gl Tilaustiedot reflex servitec Kaasunpoisto ja jälkitäyttöasema servitec magcontrol Verkoston tilavuus... m³ / Glykoliosuus... % / Esipaine verkosto... bar / Varoventtiilin avp... bar / Verkoston käyttöpaine... bar / servitec levelcontrol Verkoston tilavuus... m³ / Glykoliosuus... % / Esipaine verkosto... bar / Varoventtiilin avp... bar / Verkoston käyttöpaine... bar / reflex servitec Lisälaitteet reflex fillset Vakiovesimittarilla Kontaktivesimittarilla Käyttöönotto servitec servitec magcontrol' ja 'levelcontrol' Laitevalintaohjelma 11 Erikseen voi tilata tutkimusraportit kaasunpoiston vaikutuksista kiertovesijärjestelmissä reflex servitec Erikoisvaatimuksilla Erityisen suuriin verkostoihin esim kaukolämmön primääripuolella voidaan kyselyn perusteella tarjota servitec -laitteistoja. Tähän asti suurimman kohteen verkoston tilavuus oli m³. Kuvassa reflex servitec erikoislaitteisto kaukolämpöjärjestelmään jonka teho on 40 MW ja vesitilavuus 2000 m³
